Распиновка трехфазной розетки: 4 контакта, схема, по цветам

Трехфазная розетка: схемы подключения

В силовых линиях широко используется трехфазная розетка, составляющая вместе с вилкой единый разъем. Розетка оборудовано как минимум тремя контактами для подключения фаз и дополнительными контактами для рабочего нуля и заземления. Поскольку такие розетки используются в силовых трехфазных линиях и подключаются к мощным устройствам, через их контакты постоянно проходят высокие токи. Площадь сечения этих контактов должна быть большой, чтобы они могли выдерживать постоянные значительные нагрузки.

Содержание

Общие сведения о трехфазных розетках

Современная промышленность выпускает два основных вида контактных разъемов. Первый вариант с 4 контактами используется для передачи электроэнергии к нагрузке, подключенной по схеме «треугольник». Это широко распространенная розетка трехфазная с заземляющим контактом, в которой установлены 3 фазных контакта и 1 – заземления. Второй тип разъемов оборудован 5 контактами и подключается по схеме «звезда». В этих устройствах 3 контакта являются фазными, а 2 остальных используются в качестве рабочего нуля и заземления.

С целью обеспечения повышенной защиты от поражения электрическим током используются специальные трехфазные розетки и вилки с 7 контактами. В них каждой фазе соответствует свой рабочий ноль, для чего оказываются задействованными 6 контактов, а 7-й контакт является заземлением. В данной схеме подключения на каждой фазе устанавливается собственное устройство защитного отключения.

Как правило, силовые разъемы используются на линиях, питающих стационарное и переносное оборудование повышенной мощности, используемое в промышленности, строительстве, на транспорте и других областях. Материалом корпусов служит противоударный каучук или пластик на основе полиамидных смол. Он обладает высокой устойчивостью к перепадам температур в пределах от -40 до + 125 градусов, а также к воздействию повышенной влажности и активных веществ. Дополнительная защита от случайных прикосновений, воздействия неблагоприятных внешних условий обеспечивается с помощью герметизирующих откидывающихся крышек или заглушек.

Корпуса трехфазных розеток могут изготавливаться в различных вариантах. Основными модификациями являются монтажные розетки, розетки с заглушкой, наружные, тройные и наклонные розетки с заглушками и без заглушек, а также плоские устройства для электрических щитов.

Трехфазные линии, питающие мощные нагрузки, подключаются к разъемам, способным работать при высоком рабочем напряжении от 440 до 600 В и при токе 30-40 А. Большие нагрузки возникают под действием высокого линейного межфазного напряжения 380 вольт.

Провода и кабели, по которым питание поступает к розетке, также рассчитываются на большие токи и высокое напряжение. Это достигается за счет большой площади сечения и качественной изоляции проводников. Подключение трехфазных розеток может производиться по различным схемам. Данная процедура достаточно сложная и ответственная, поэтому для ее выполнения рекомендуется привлекать только квалифицированных специалистов.

Схема подключения трехфазной розетки

Схема подключения выбирается в соответствии с используемыми бытовыми приборами. Большинство из них подключаются к обычным розетками на 220 В. Однако, существует оборудование, для которого может понадобиться именно трехфазная розетка.

На входе устанавливается трехполюсный автоматический выключатель на 40 ампер. К нему подключаются три фазных и один нулевой провод. После автомата устанавливается такой же трехфазный счетчик. Далее фазы распределяются по нагрузкам, в том числе к ним подключаются и розетки трехфазные силовые. Для прокладки линий внутри помещений применяются провода и кабели только с медными жилами. В наружных сетях допускается использование кабельно-проводниковой продукции с алюминиевыми жилами.

Схема подключения предусматривает наличие разноцветной изоляции, промаркированной в соответствии с их назначением.

• Желто-зеленым цветом обозначается заземляющий провод РЕ
• Голубым цветом – нулевой рабочий провод
• Фазные провода L1, L2 и L3 могут обозначаться любыми цветами, чаще всего – красным, черным и белым.

Эта маркировка является обязательной для всех стандартных многожильных проводников. Если подключается розетка трехфазная 16А с 4 контактами, в этом случае в схеме отсутствует заземляющий провод, а вместо заземление оборудования выполняется его зануление. Такое подключение известно, как TN-C система, объединяющая защитный и нулевой проводники по всей длине электрической цепи.

В соответствии с целевым использованием, силовые розетки могут быть подключены по отдельности, каждая из которых отходит от силового щита или целыми группами по шлейфовой схеме. Подобная схема требует обязательного соблюдения полярности при подключении контактов. В противном случае, при разной полярности контактов, роторы электродвигателей будут вращаться в разных направлениях, в результате агрегаты очень быстро выйдут из строя.

Как подключить трехфазную розетку

После рассмотрения теории можно переходить к непосредственным практическим действиям. Стандартное подключение трехфазной розетки рекомендуется рассматривать на примере типового силового устройства. Такая розетка оборудуется защитной крышкой и применяется для наружного монтажа на поверхности стен. Независимо от производителей, все они являются стандартными и подключаются одними и теми же способами. Трехфазные силовые разъемы используются не только с промышленным оборудованием, но и в домашних условиях для подключения водонагревателей, электрических котлов, тепловентиляторов и других мощных приборов.

Подключение трехфазной розетки выполняется в несколько этапов. Прежде всего она разбирается на отдельные части, путем откручивания крепежных винтов, расположенных с лицевой стороны. Таким образом, в конструкцию розетки входит основание, внутренний механизм, защитная крышка и уплотнительное кольцо. Кроме того, комплект дополняется резиновой заглушкой, применяемой для скрытой подводки силового кабеля. Он входит в розетку через отверстие, находящееся в основании, куда и вставляется эта заглушка. В ней под кабель проделывается отверстие нужного диаметра.

Основание розетки закрепляется на стене, в заранее выбранном месте. Выравнивание производится с помощью уровня, а места крепежных отверстий, расположенных по углам разъема, отмечаются карандашом или маркером. Крепление основания выполняется в соответствии с материалом стен, где оно будет установлено. Большинство перегородок сделаны из кирпича, поэтому для устройства отверстия понадобится перфоратор. На деревянных или гипсокартонных стенах для креплений можно использовать только саморезы, без каких-либо дополнительных отверстий.

После того как основание надежно зафиксировано в стене, начинается подготовка вводного силового кабеля. Он прокладывается до самой розетки и заводится в основание. Сечение кабеля выбирается по проекту или в соответствии с мощностью подключаемого оборудования. Еще до подключения трехфазной розетки, электрическая сеть должна быть обесточена. Конец кабеля нужно отметить таким образом, чтобы гофрированная труба заходила в розетку на 20-30 мм, а сами жилы – на 80-100 мм.

Перед подключением, на гофрированную трубку заранее надевается уплотнительное кольцо, которое входит в конструкцию розетки. Далее оно регулируется таким образом, чтобы обеспечивался свободный вход в пазы, расположенные в основании. При этом, гофра не должна быть излишне натянута или сжата.

На следующем этапе выполняется непосредственное подключение кабеля. С этой целью снимается защитная изоляция так, чтобы от края уплотнительного кольца ее оставалось около 30-40 мм. После этого жилы кабеля располагаются в определенном порядке и с каждой из них также снимается изоляция на расстояние примерно 10-12 мм. Необходимо учесть, что заземляющая жила делается немного короче относительно других, а изоляции нужно снять больше. Наиболее оптимальную длину жил можно подобрать, путем установки в основание механизма розетки. Тогда будет хорошо видно, на какую длину их отрезать.

Все кабельные жилы распределяются по клеммам розетки в соответствии с нанесенной маркировкой. В ней обозначены места подключения фазных, нулевого и заземляющего проводников. После установки проводников в клеммы, их нужно хорошо зафиксировать крепежными болтами. По окончании монтажа устанавливается защитная крышка, и трехфазная розетка готова к работе.

Как подключить трехфазную розетку к сети 220

Очень часто в быту используются мощные электрические плиты, потребляющие ток в пределах 40-50 ампер. Как правило, такое оборудование подключается к выделенным линиям электропитания. Подключение может выполняться напрямую от вводных клемм, расположенным на задней стенке плиты, или через специальные силовые разъемы, состоящие из розетки и вилки.

Чаще всего используется второй вариант, который считается более удобным. Если нет желания ломать кафельную плитку для скрытой проводки, может быть использована розетка накладная трехфазная, наилучшим образом подходящая для подключения. Ее номинальный ток должен быть не менее 32 А.

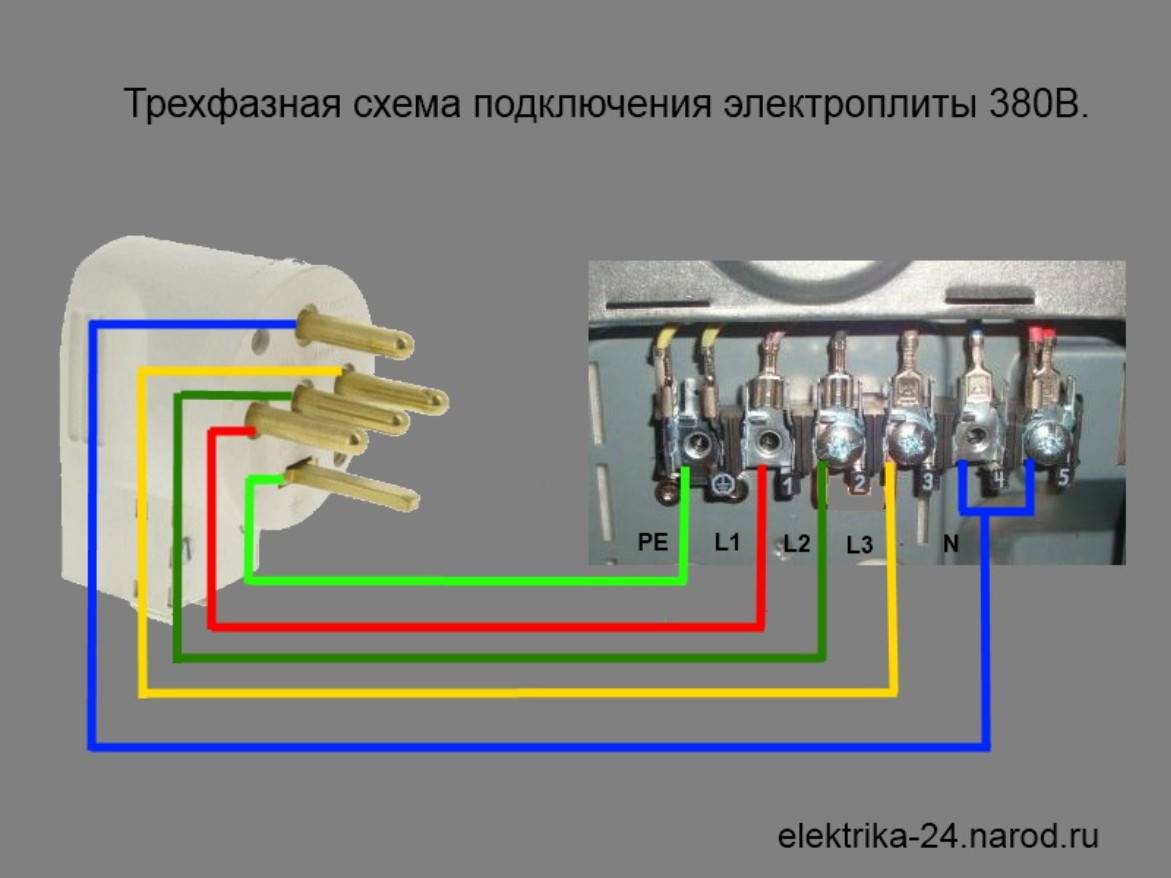

В первую очередь кабель подключается к самой электроплите по схеме, расположенной справа на задней стенке устройства. На ней схематично обозначена клеммная колодка, расположенная рядом, куда будут подключаться проводники. Фазные контакты соединяются общей перемычкой. Вторая перемычка соединяет контакты нуля. Последний, шестой контакт предусмотрен для подключения заземляющего провода. Обычно перемычки уже заранее установлены, однако на всякий случай рекомендуется проверить их наличие.

Кабель для электроплиты и варочной панели — тип и сечение, обзор марок, рекомендации по подключению

Какие розетки лучше ставить в квартире: самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются

Делаем электропроводку в бане своими руками: пошаговые инструкции, видео и схемы

Кабель для электрической варочной панели: какая нужна проводка для подключения

Что такое фаза, ноль, земля в электрике и зачем они нужны

Как подключить розетку с заземлением — простые советы по монтажу и секреты профессионалов

Розетка трехфазная – устройство, монтажные схемы, заземление

В отличие от бытовой двухфазной розетки трехфазная розетка подключается одним строго определенным порядком контактов. Если в некоторых случаях допускается изменение расположения фазных проводов, то перепутать фазу и ноль нельзя – это гарантированное короткое замыкание проводки. В результате трехфазные розетки и вилки имеют конструкцию, исключающую неправильное подключение.

Содержание

• Разновидности трехфазных розеток
  • Розетки четырехконтактные
  • Розетки пятиконтактные
• Способ подключения фазных проводов
• Трехфазные розетки и заземление
• На что обратить внимание при покупке

Разновидности трехфазных розеток

В зависимости от того, какая схема подключения используется для устройства, которое будет питаться от трехфазной розетки, к нему необходимо подключить четыре или пять проводов. В редких случаях ее может быть три или семь штук — в первом случае, когда цепь управления и заземление выполнены отдельно, и во втором, когда используется усиленная защита.

Для каждого из этих способов подбирается своя розетка, с определенным количеством контактов. Исключением является случай, если к устройству нужно подключить всего три фазы, но это случается крайне редко. Здесь берется четырехштырьковый штекер, один из контактов на котором остается пустым. Не стоит покупать трехштырьковые розетки, которые есть в магазинах – по сути, это бытовые, рассчитанные на 220 вольт – фаза, ноль и земля. Они выглядят как трехфазные, так как к ним можно подключать нагрузки с силой тока до 32 Ампер.

Размеры трехфазных розеток обычно весьма значительны, поэтому данные устройства не предназначены для монтажа внутри стены, а прикручиваются снаружи на дюбели или изготовленную для них подставку.

Четырехконтактные розетки

Наиболее распространены в быту и на работе, в сетях, где нулевой провод служит одновременно и проводом заземления и соединяется с корпусом устройства. Розетка представляет собой основание, которое закрепляется на стене или подставке, а затем на него надевается защитный кожух.

Конструкция розеток и расположение клемм могут отличаться, поэтому если вы планируете подключать к одной розетке несколько устройств, то нелишним будет поинтересоваться в магазине, какие из них постоянно есть в продаже.

При подключении нужно быть осторожным с нулем – по внешнему виду этот контакт похож на все остальные, но помечен соответствующим значком на основании розетки или ее крышке.

Провода соединяются с контактами болтовым соединением. Так как чаще всего сами контакты изготавливаются из латуни, допустимо использовать алюминиевые провода. При желании можно использовать металлические шайбы для перестраховки.

Розетки пятиконтактные

Применяются в современных электрических схемах, где защитный, заземляющий ноль подключается отдельно от рабочего, для чего нужен отдельный контакт на розетке.

Хотя по сравнению с четырехконтактными розетками добавляется только один провод, пятиконтактные розетки значительно больше по размеру. Учитывая, что к ним часто подключаются достаточно жесткие кабели, их необходимо хорошо закрепить на стене.

Дизайн коробки, расположение клемм и их форма могут отличаться, поэтому лучше подбирать стандартные модели, чтобы при случае можно было свободно найти замену.

При покупке желательно обратить внимание на способ соединения проводов – если это болт, кончиком которого жила прижимается к контакту, то со временем она может сломаться в месте крепления. Решением проблемы может стать выбор модели розетки с другими способами крепления или использование наконечников для проводов, которыми обжимаются жилы. В общем, если нужно использовать болтовые зажимы, то ничего страшного не произойдет – нужно чаще проверяйте контакты.

Способ подключения фазных проводов

Если к розетке подключен электронагреватель или подобное устройство, не имеющее электродвигателя, то порядок подключения фазных проводов значения не имеет – устройство будет работать в любом случае. Когда схема подключения предназначена для электродвигателя, то обязательно нужно проверить, в правильном ли направлении он крутится. Если вращение происходит в обратную сторону от требуемой, то необходимо поменять местами любые два фазных провода – в самой розетке, на вилке или на клеммах двигателя.

В идеале электрики должны проверить порядок фаз, чтобы везде один и тот же мотор крутился в одном направлении. На практике такое устройство, как электродвигатель, устанавливается стационарно и гораздо проще поменять местами контакты, чем следовать схемам подключения. Особенно это актуально для предприятий, которые работают много лет, и в которых эти самые схемы уже неоднократно менялись и переподключались для разных нужд.

Трехфазные розетки и заземление

подключение к трехфазной сети по схеме «треугольник»

Выбор и подключение трехфазной розетки во многом определяется способом подключения обмоток двигателя, ТЭНов котла или другого устройства. Если используется соединение треугольником, то обмотки или ТЭНы просто последовательно соединяются друг с другом — конец одной к началу следующей и так по кругу. Фазные провода подключаются к местам скруток (всего их будет три), а ноль тут по сути не нужен – он используется только для цепи управления, которая может находиться довольно далеко от самого двигателя.

В этом случае нулевой провод можно «посадить» на корпус устройства, если он также является массой. Если кровать заземляется отдельно, то ноль вообще никуда не подключается, кроме тех случаев, когда требуется зануление. Здесь достаточно четырехконтактной розетки.

подключение к трехфазной сети по схеме «звезда»

Соединение звездой – один из концов каждой обмотки подключается к нулевому проводу, а остальные – каждый к своему фазному проводу. В этом случае гораздо практичнее использовать пятиштырьковую розетку, через которую отдельно подаются фазы, ноль и земля.

Соединение звездой с дополнительной защитой – применяется, если используется дополнительная защита цепи, когда каждая фаза подключается через отдельное УЗО. При этом к устройству необходимо подключить три фазы, три нуля и землю, для чего придется найти семиконтактную розетку и вилку.

На что обратить внимание при покупке

При необходимости выбора трехфазной розетки следует обратить внимание на следующие моменты:

• Сила тока, на которую он рассчитан. Чаще всего приходится выбирать между моделями на 16, 32 или 64 ампера в зависимости от устройства, к которому они будут подключаться.
• Уровень защиты от влаги и пыли. Для проверки нужно искать в характеристиках маркировку «IP» — чем цифра выше, тем надежнее защита. На практике обращайте на это внимание только в том случае, если розетка установлена ​​в месте с очень высокой влажностью.
• Вам нужна стационарная розетка или мобильная. Проще говоря, они прицепят его к стене или заставят носить.
• Количество контактов выбирается в зависимости от использования конкретной схемы подключения.
• Если розетки приобретаются с самоподтягивающимися безвинтовыми контактами, то нужно убедиться в их исправности, чтобы они не были одноразовыми.

Конструкторские хитрости, форма и взаимное расположение контактов – все эти детали зависят от конкретного производителя и могут незначительно отличаться в разных моделях устройств. Они влияют только на удобство поиска новой розетки в случае необходимости ее замены.
