Как рассчитать поперечное сечение провода одножильного и многожильного кабеля и определить его диаметр

Не зная, как рассчитать сечение провода, электрик не сможет произвести даже самые элементарные электромонтажные работы. Чтобы правильно подобрать проводку, ему необходимо знать определённые параметры и нагрузку. К примеру, какое сечение провода нужно для 5 квт, можно понять, лишь имея определённые знания. Неграмотно выбранное сечение может привести к довольно-таки плачевным последствиям, начиная от выхода из строя самой линии и заканчивая её возгоранием.

  • Порядок проведения расчётов
  • Вычисление с помощью формулы
  • Таблица диаметров и их площадь сечения

Довольно распространённый пример, когда у вас вдруг выходит из строя проводка, а при вскрытии канала видно, что оплавилась изоляция и сам провод перегорел. Происходит подобное лишь в двух случаях:

  • неправильно произведён расчёт сечения;
  • недостоверность или отсутствие информации о проводнике.

Порядок проведения расчётов

Для того чтобы определить сечение провода, необходимо сперва измерить его диаметр. Для этого нам понадобится штангенциркуль либо микрометр. Так как нас интересует непосредственно окружность самого проводника, то предварительно необходимо будет зачистить его от изоляции. Если при покупке вам сделать это не позволят, тогда можно приобрести минимально допустимый кусок, после чего и проводить следующие манипуляции.

Когда необходимый параметр замерен, уже несложно будет рассчитать непосредственно и само сечение. Если интересует вопрос, чем производить замер предпочтительнее, то, можно сказать, что чем выше точность замера, тем и более точным будет конечный результат.

Бывают ситуации, когда в наличии просто нет ни штангенциркуля, ни микрометра. В таком случае сделать соответствующие замеры мы вполне сможем и при помощи простой линейки. Но здесь может встать необходимость покупать тестовый кусок, так как очистить от изоляции придётся сантиметров 10-15, и маловероятно, что это разрешат сделать бесплатно.

Как только провод освобождён от изоляции, его стоит намотать на цилиндрическую часть отвёртки. Обращайте внимание, чтобы витки прилегали как можно плотнее друг к другу, не оставляя зазоров. Концы с краёв должны быть выведены в одну из сторон, чтобы получившиеся витки имели законченную форму. Что касается количества витков, то это не принципиально, хотя лучше делать их 10, так как легче будет вести расчёт.

Осталось лишь измерить и высчитать непосредственно толщину нашего провода. Для этого измеряем длину используемых витков. Далее это значение делим на количество витков – полученный результат и будет искомым диаметром. В качестве примера возьмём количество витков 10. Длина всех этих десяти витков — 6,8 мм. Следовательно, 6,8 делим на 10, получаем 0,68. Именно это значение и есть искомый результат. Имея эти данные, можно искать и непосредственно сечение.

Вычисление с помощью формулы

Когда мы выяснили, каков диаметр провода, можно переходить непосредственно к определению его сечения.

Понятно, что провод имеет форму круга в поперечнике. Следовательно, для расчёта необходимо применить формулу площади круга. Таким образом мы узнаем площадь поперечного сечения проводника.

Где:

  • r – радиус круга,
  • D – диаметр круга,
  • π = 3,14.

В качестве примера вычислим интересующий нас параметр провода по уже известным данным из вышеприведённых расчётов. Так, у нас диаметр равен 0,68 мм. Следовательно, необходимо ещё найти радиус. Получается 0,68/2 = 0,34 мм. Теперь полученные результаты подставляем в формулу:

S = π * R² = 3,14 * 0,34² = 0,36² мм

То же самое можно проделать и по второй части уравнения. Значение получится аналогичным:

Теперь вы всегда сможете определить сечение кабеля

, зная диаметр. При этом можно пользоваться любой из приведённых двух формул – какая понравится, ту и применяйте.

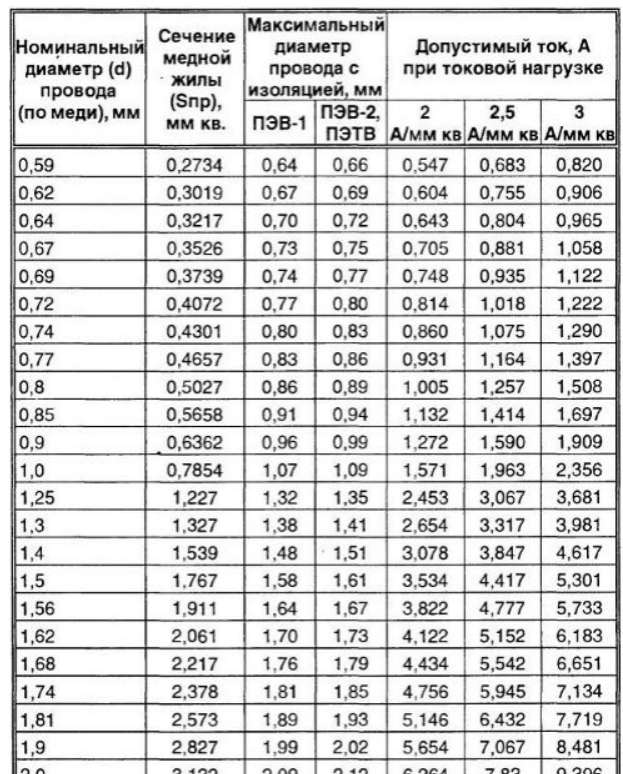

Таблица диаметров и их площадь сечения

Знать формулы и уметь благодаря им высчитать в любой момент необходимые данные — это прекрасно. Но есть и более простой способ узнать сечение, не прибегая к не всегда удобным расчётам. Для этого существует таблица соответствия диаметров к площади. Она содержит наиболее ходовые данные, благодаря которым легко определить сечение, зная диаметр. Достаточно просто распечатать эту таблицу на маленьком листке и носить в кармане или портмоне.

Пользоваться этой таблицей предельно просто. Практически все кабели имеют свою маркировку, которая указывается непосредственно на изоляции и/или на бирке. Нередко бывает, что фактическое сечение кабеля не совпадает с предъявленным на маркировке. Таблица может стать незаменимым помощником в таких случаях. Для этого стоит всего лишь посмотреть маркировку (к примеру, АВВГ 3х2,5). Значение, идущее после знака «х», и есть заявленное сечение, в нашем случае — это 2,5 мм. Первая цифра означает, что кабель имеет 3 жилы, но в нашей ситуации это не имеет значения.

Также легко высчитать и диаметр кабеля по сечению, таблица в этом нам сможет прекрасно помочь, но делать это нужно в обратном порядке.

Чтобы проверить верность утверждения, что сечение данного кабеля 2,5 мм, нам необходимо измерить его диаметр любым вышеописанным способом. Так, если в конкретном случае диаметр составит 1,78 мм или близкое к нему значение (погрешности всё же допускаются), то всё верно, нас не обманули и провод действительно удовлетворяет заявленным требованиям. Увидеть это мы можем из таблицы, найдя значение 1,78 (диаметр), которому соответствует показатель 2,5 мм.

Кроме этого, нелишним будет внимательно проверить изоляцию. Она должна быть ровной, однородной, без повреждений и других дефектов. В погоне за прибылью производители дешёвой продукции идут на любые ухищрения, чтобы как-то сэкономить на материале. Поэтому дешевизна далеко не всегда может оказаться выгодной.

Нередко в кабелях используются не цельный провод, а многожильный – состоящий из множества мелких проволочек, скрученных между собой. Может показаться, что замер сечения подобных кабелей невозможен или слишком сложен. Но это глубокое заблуждение. Узнать интересующие нас данные многожильного кабеля предельно просто. Делается это аналогично предыдущему методу с помощью одноцельного провода, т.е. сначала замеряем диаметр, а после высчитываем или узнаём из таблицы интересующие нас данные.

Но делать это необходимо правильно. Нельзя просто взять и замерить общий диаметр всей конструкции. Между отдельными «волосками» всегда есть некое расстояние, поэтому если измерения проводить по общему диаметру, то на выходе мы можем получить совершенно неправильные данные.

Для того чтобы узнать искомую величину многожильного кабеля, нам необходимо высчитать общее сечение проводов. Просто нужно взять отдельную проволоку и измерить её диаметр. Далее подсчитываем количество всех таких проволочек в проводе и умножаем на диаметр одной из них. В итоге мы и получим общий диаметр всего провода. Зная эти параметры, уже несложно узнать и сечение.

Перевод калибра AWG для одножильных и многожильных кабелей в сечение

Что обозначает маркировка сечения проводника AWG и как перевести это значение в традиционное сечение в кв мм

Аббревиатура AWG расшифровывается как American Wire Gauge и дословно переводится, как «американский калибр проводников». Это американская система обозначения диаметра кабеля и провода, в которой меньшему числовому значению соответствует более толстый провод. Такая обратная последовательность обусловлена тем, что проволоку традиционно изготавливают методом волочения, протягивая ее через уменьшающиеся с каждым разом отверстия в волоке, и число AWG означает количество этапов обработки – протягиваний, необходимых для получения требуемого диаметра.

Калибры разнятся еще и в зависимости от типа кабеля: для одножильных кабелей AWG переводится в диаметр по одной формуле, для многожильных – по другой. Для справки приведем таблицу перевода наиболее популярных калибров одножильных и многожильных кабелей в диаметр и площадь поперечного сечения проводников.

Для одножильных нелуженых

AWGДиаметр, ммСечение, мм2
6/014.733170.480
5/013.120135.197
4/011.684107.216
3/010.40585. 026
2/09.26667.429
1/08.25153.474
17.34842.406
26.54433.630
35.82726.670
45.18921.150
54. 62116.773
64.11513.301
73.66510.548
83.2648.365
92.9066.634
102.5885.261
112.3054.172
122. 0533.309
131.8282.624
141.6282.081
151.4501.650
161.2911.309
171.1501.038
181.0240.823
190. 9120.653
200.8120.518
210.7230.410
220.6440.326
230.5730.258
240.5110.205
250.4550.162
260. 4050.129
270.3610.102
280.3210.081
290.2860.064
300.2550.051
310.2270.040
320.2020.032
330. 1800.025
340.1600.020
350.1430.016
360.1270.013
370.1130.010
380.1010.008
390.0900.006
400. 0800.005

Для многожильных луженых

AWGКол-во жилAWG жилыДиам. жилы, ммСечение жилы, мм2Сумм. сечение жил, мм2Расч. диам., ммФакт. диам., мм
4/0259210.7230.410106.31413.259
4/0
427230. 5730.258110.23113.259
3/0259220.6440.32684.31111.786
3/0427240.5110.20587.41711.786
2/0133200.8120.518
68.841
10.516
2/0259230.5730. 25866.86210.516
1/0133210.7230.41054.5949.347
1/0259240.5110.20553.0249.347
1
817300.2550.05141.6058.331
12109340.1600.02042. 4798.331
2259260.4050.12933.3477.417
2665300.2550.051
33.865
7.417
21333330.1800.02533.8567.417
22646360.1270.01333.5187. 417
4133250.4550.16221.5935.898
4259
26
0.4050.12933.3475.898
41666360.1270.01321.1045.898
6133270.3610.10213.5804.674
6259300. 2550.05113.189
4.764
61050360.1270.01313.3014.674
849250.4550.1627.9553.734
8133290.2860.0648.5413.734
8655360.1270.
013
8.2973.734
1037260.4050.1294.7642.8342.920
1065280.3210.0815.2632.950
10105300.2550.0515.3472.950
127200.812
0.518
3. 6232.4352.440
1219250.4550.1623.0852.2732.360
1265300.2550.0513.3102.410
12165340.1600.0203.3232.410
14
7220.6440.3262.2791. 9311.850
1419260.4050.1292.4462.0241.850
1442300.2550.0512.1391.850
14105340.1600.0202.1151.850
167240.5110.2051.4331.5321. 520
1619290.2860.0641.2201.4301.470
1626300.2550.0511.3241.500
1665340.1600.0201.3091.500
16105360.1270.0131.3301.500
187260. 4050.1290.9011.2151.220
1816300.2550.0510.8151.2731.200
1819300.2550.0510.9681.2731.240
1842340.1600.0200.8461.200
1865360.1270. 0130.8231.200
207280.3210.0810.5670.9630.890
2010300.2550.0510.5091.1370.890
2019320.2020.0320.6091.0100.940
2026340.1600.0200. 5240.914
2042360.1270.0130.5320.914
2272400.0800.0050.3610.762
2219340.1600.0200.3830.8010.787
2226360.1270.0130.3290. 762
247320.2020.0320.2240.6060.610
2410340.1600.0200.2010.7150.584
2419360.1270.0130.2410.6350.610
2442400.0800.0050.2100.584
267340. 1600.0200.1410.4800.483
2610360.1270.0130.1270.5670.553
2619380.1010.0080.1510.5040.508
277350.1430.0160.1120.4280.457
287360.1270. 0130.0890.3810.381
2819400.0800.0050.0950.3990.406
307380.1010.0080.0560.3020.305
3019420.0630.0030.0600.3170.305
327400.0800.0050. 0350.2400.203
3219440.0500.0020.0380.2510.229
347420.0630.0030.0220.1900.191
367440.0500.0020.0140.1510.153

Как самому пересчитать калибр AWG? Для одножильных проводов существует простая формула пересчёта калибра AWG в квадратные миллиметры:

d=0,127×9236-AWG39

Но для многожильных проводов все не так однозначно. Использовать эту же формулу с учетом количства жил не совсем корректно, так как в многожильном проводнике приходится рассчитывать суммарную площадь сечения через площади сечения маленьких жил, а эквивалентный диаметр – через диаметр отдельных жил, уложенных по принципу плотной упаковки.

Например, для 7-жильного кабеля диаметр проводника геометрически равен трем диаметрам жил, для 19-жильного – 5 диаметрам, а для промежуточных отношений диаметр рассчитывается через промежуточный коэффициент.

Целое значение коэффициента будет только при строго определенном количестве жил в проводнике. Для 7-жильного это коэффициент 3, для 19-жильного – 5, для 37 – 7, для 61 – 9. Рассчитать такие «правильные» конфигурации несложно:

1 + 6 = 7
1 + 6 + 12 = 19
1 + 6 + 12 + 18 = 37
1 + 6 + 12 + 18 + 24 = 61
1 + 6 + 12 + 18 + 24 + 30 = 91
и т.д.

Но в реальной жизни для больших многожильных проводников используются и «неправильные» количества жил, и тогда приходится определять фактический диаметр жилы эмпирическим путем. В таблице, приведенной выше, диаметр отдельной жилы рассчитан по той же формуле, что и для одножильных проводников, затем рассчитано сечение жилы, затем суммарное сечение всех жил в проводнике, а затем для “правильных” конфигураций дан расчетный диаметр. Самый правый столбец – фактический диаметр, его еще в некоторых источниках называют «приведенным». Как видите, разница между теоретическим и фактическим диаметрами не так уж велика.

Таблица преобразования американского калибра проводов

Американские калибры проводов

(AWG) представляют собой стандартный набор размеров для проводов — чем меньше калибр провода, тем больше диаметр в дюймах или миллиметрах, и наоборот. Обратитесь к этой таблице преобразования калибров проволоки в США, чтобы определить правильный размер проволоки для заказа.

Нужна молибденовая, вольфрамовая, танталовая или ниобиевая проволока? Воспользуйтесь нашим калькулятором размера и веса, чтобы быстро рассчитать стоимость вашего заказа.

Датчик № Дюймы Миллиметры
7/0 0,651300 16,54
6/0 0,580049 14,73
5/0 0,516549 13.12
4/0 0,460000 11,68
3/0 0,409642 10,40
2/0 0,364797 9,266
1/0 0,324861 8.251
1 0,289297 7,348
2 0,257626 6,544
3 0,229423 5,827
4 0,204307 5,189
5 0,181941 4,621
6 0,162023 4. 115
7 0,144285 3,665
8 0,128490 3,264
9 0,114424 2,906
10 0,101897 2,588
11 0,0 2,305
12 0,080808 2,053
13 0,071962 1,828
14 0,064084 1,628
15 0,057068 1.450
16 0,050821 1,291
17 0,045257 1,150
18 0,040303 1,024
19 0,035891 0,9116
20 0,031961 0,8118
21 0,028462 0,7229
22 0,025347 0,6438
23 0,022572 0,5733
24 0,020101 0,5106
25 0,017900 0,4547
26 0,015941 0,4049
27 0,014196 0,3606
28 0,012641 0,3211
29 0,011258 0,2860
30 0,010025 0,2546
31 0,008928 0,2268
32 0,007950 0,2019
33 0,007080 0,1798
34 0,006305 0,1601
35 0,005615 0,1426
36 0,005000 0,1270
37 0,004453 0,1131
38 0,003965 0,1007
39 0,003531 0,08969
40 0,003145 0,07988
41 0,002800 0,07112
42 0,002494 0,06335
43 0,002221 0,05641
44 0,001978 0,05024
45 0,001761 0,04473
46 0,001568 0,03983
47 0,001397 0,03548
48 0,001244 0,03160
49 0,001108 0,02814
50 0,000986 0,02504
51 0,000878 0,02230
52 0,000782 0,01986
53 0,000697 0,01770
54 0,000620 0,01575
55 0,000552 0,01402
56 0,000492 0,01250
57 0,000438 0,01113
58 0,000390 0,00991
59 0,000347 0,00881
60 0,000309 0,00785

↑ вверх ↑

Нужна дополнительная техническая информация?

Зайдите на нашу страницу с техническими характеристиками тугоплавких металлов, чтобы получить подробную информацию о молибдене, вольфраме и тантале, включая химическую активность, сравнительные рейтинги обрабатываемости, данные по радиационному экрану, температуры плавления, плотности, тепловое расширение и другие важные свойства.

Посетите нашу страницу Паспорта безопасности материала (SDS) для получения важной информации о безопасности в отношении молибдена, вольфрама, тантала и ниобия, включая данные о пожарной опасности, процедурах разлива или утечки, а также информацию о специальной защите.

Получите быстрое предложение!

На протяжении более 60 лет компания Rembar поддерживает обширный перечень тугоплавких металлов и сплавов для снабжения производителей аэрокосмической, военной, полупроводниковой, стекольной, химической промышленности и медицинского оборудования, а также ряда других отраслей.

От прототипов до готовых проектов и обеспечения качества — наши опытные инженеры могут сотрудничать с вашей командой, чтобы воплотить в реальность ваше видение производства в кратчайшие сроки, сохраняя при этом высочайший уровень качества.

быстрый расчет

Есть вопрос?

Будем рады ответить на любые ваши вопросы.

Свяжитесь с нами

Американский калибр проводов “AWG” Таблица

Американский калибр проводов “AWG” является одним из важных и стандартных инструментов в NEC США (Национальных электротехнических нормах), используемых для определения размеров различных кабелей и проводов для различных применений. Подобно SWG (стандартному калибру проводов), используемому в Великобритании, AWG используется для определения допустимой нагрузки медных и алюминиевых проводов для электропроводки и т. д.

Таблицы и диаграммы AWG являются удобным способом определения допустимой нагрузки по току проводника, его диаметра, сопротивления, максимального тока в амперах и других важных параметров и характеристик.

Похожие сообщения:

  • Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
  • Как найти подходящий размер кабеля и провода? – Решенные примеры

Содержание

AWG – American Wire Gauge

Невозможно измерить точное значение сопротивления в омах провода определенной длины для точного диаметра провода. Вот где AWG (американский калибр проводов) играет важную роль с 1857 года.

AWG используется для точного измерения диаметра конкретного проводника (например, сплошного, многожильного, круглого и цветного (сплавы или металлы, не содержат заметных количеств железа) материалы, например, алюминий, медь и т. д.). Одной из наиболее важных функций американского калибра проводов является измерение допустимой нагрузки по току в амперах провода (иначе говоря, «Активность провода» = величина максимального тока, который проводник может непрерывно нести без превышения номинальной температуры).0003

Следует отметить одну вещь относительно AWG: чем больше целое число, тем меньше толщина и диаметр провода. Например, размер 14AWG подходит для 15-амперного автоматического выключателя, тогда как размер 8AWG больше всего подходит для 40-амперных автоматических выключателей и точек нагрузки. Короче говоря, мощность обратно пропорциональна размеру целых чисел AWG (от 0000AWG до 40AWG), например. чем выше размер AWG, тем меньше допустимая нагрузка, и наоборот.

Полезно знать. Американский калибр проводов (AWG) также известен как калибр B и S (калибр Брауна и Шарпа).

Похожие посты:

  • Калькулятор американского калибра проводов «AWG» — таблица размеров AWG и таблица
  • Калькулятор стандартного калибра проводов «SWG» — таблица и таблица размеров SWG
  • AWG/SWG в мм/мм 2 , дюйм/дюйм 2 & kcmil Калькулятор и преобразование
Калибр для проволоки (измерительный инструмент)

Если вы находитесь на строительной площадке и вам нужно знать калибр для проволоки для конкретной нагрузки, одним из быстрых решений является использование удобного устройства, известного как инструмент для измерения проволоки. Это небольшой диск круглой формы, на котором напечатаны разные, но общие числа в соответствии с определенными прорезями и отверстиями.

Чтобы с помощью калибровочного инструмента найти подходящее сечение для конкретного провода, просто снимите внешнюю изоляцию и вставьте жилы провода в прорезь для калибра проводов один за другим. Если он правильно закреплен в прорези (не в отверстии), это точный размер провода (напечатанный на этой конкретной прорези).



Почему важны диаграммы и таблицы размеров проволоки?

В любой системе электроустановок, как бытовой, так и промышленной, очень важно правильно выбрать размер провода и соответствующий размер автоматического выключателя. Например, если вам нужно установить водонагреватель, какой размер провода вы выберете? Поскольку вы не можете использовать один и тот же размер провода для всех точек электрической нагрузки и приборов с более высокой мощностью. Если это так, маленький провод для более высокой нагрузки может стать более горячим, что приведет к возгоранию провода, а также к повреждению автоматического выключателя и подключенного к нему устройства. Вот где нам нужен инструмент AWG и связанные с ним диаграммы и таблицы.

Основываясь на таблице размеров проводов, вы можете выбрать размер провода «8 AWG» и автоматический выключатель на 50 А для нагревательного элемента на 240 В, 9000 Вт, 240 В. Мы покажем решенный пример, а также соответствующую таблицу размеров проводов AWG для этого в следующих разделах.

Связанные калькуляторы:

  • Калькулятор размеров проводов и кабелей в AWG
  • Калькулятор размеров электрических проводов и кабелей (медь и алюминий)

Диаграмма и таблица калибра проводов — Калибр AWG

Целые числа (в виде чисел), напечатанные на американском калибре проводов, показывают размер калибра. В AWG всего 44 калибра, которым присвоены разные номера. В списке стандартных размеров в виде целых чисел 4/0 (0000) — это наибольший диаметр, а 40AWG — наименьший диаметр, напечатанный на AWG.

Кроме того, существуют специальные калибры, такие как 0000 (4/0), 000 (3/0), 00 (2/0), используемые для диаметра и толщины проволоки более 0AWG. Вместо этих сложных материалов альтернативными полезными ресурсами, основанными на AWG, являются таблицы и диаграммы калибров проводов. В этих таблицах калибров AWG наиболее распространенные значения калибров показывают различные характеристики провода, такие как его диаметр, площадь, допустимая нагрузка, сопротивление, плотность тока, ток плавления, номинальные температуры и т. д.

В следующей таблице AWG «American Wire Gauge» показаны размер и диаметр AWG в миллиметрах «мм» и дюймах в «дюймах», его площадь поперечного сечения в мм 2 , дюймы 2  и kcmil или MCM и сопротивление в ом на 1000 футов и 1000 метров. В таблице размеров AWG также указан ток в амперах для проводки корпуса и передачи питания.

AWG # Диаметр Площадь поперечного сечения Сопротивление в Ом Ток в амперах
мм дюймов мм 2 Дюйм 2 кмил Ом/кфут Ом/км Проводка шасси Передача мощности
0000 (4/0) 11. 6840 0,4600 107.2193 0,1662 211.6000 0,049 0,1608 380 302
000 (3/0) 10.4049 0,4096 85.0288 0,1318 167,8064 0,0618 0,2028 328 239
00 (2/0) 9,2658 0,3648 67.4309 0,1045 133.0765 0,0779 0,2557 283 190
0 (1/0) 8.2515 0,3249 53.4751 0,0829 105.5345 0,0983 0,3224 245 150
1 7.3481 0,2893 42.4077 0,0657 83,6927 0,1239 0,4066 211 119
2 6,5437 0,2576 33. 6308 0,0521 66.3713 0,1563 0,5127 181 94
3 5,8273 0,2294 26.6705 0,0413 52.6348 0,197 0,6464 158 75
4 5.1894 0,2043 21.1506 0,0328 41.7413 0,2485 0,8152 135 60
5 4.6213 0,1819 16.7732 0,0260 33.1024 0,3133 1,028 118 47
6 4.1154 0,1620 13.3018 0,0206 26.2514 0,3951 1,296 101 37
7 3,6649 0,1443 10,5488 0,0164 20. 8183 0,4982 1,634 89 30
8 3,2636 0,1285 8.3656 0,0130 16.5097 0,6282 2,061 73 24
9 2,9064 0,1144 6,6342 0,0103 13.0927 0,7921 2,599 64 19
10 2,5882 0,1019 5.2612 0,0082 10.3830 0,9988 3,277 55 15
11 2,3048 0,0907 4.1723 0,0065 8.2341 1,26 4,132 47 12
12 2,0525 0,0808 3,3088 0,0051 6,5299 1,588 5. 211 41 9,3
13 1,8278 0,0720 2,6240 0,0041 5.1785 2,003 6,571 35 7,4
14 1,6277 0,0641 2.0809 0,0032 4.1067 2,525 8,285 32 5,9
15 1.4495 0,0571 1.6502 0,0026 3,2568 3,184 10.448 28 4,7
16 1.2908 0,0508 1.3087 0,0020 2,5827 4.015 13.174 22 3,7
17 1.1495 0,0453 1.0378 0,0016 2.0482 5,063 16. 612 19 2,9
18 1.0237 0,0403 0,8230 0,0013 1,6243 6,385 20,948 16 2,3
19 0,9116 0,0359 0,6527 0,0010 1.2881 8.051 26.415 14 1,8
20 0,8118 0,0320 0,5176 0,0008 1.0215 10.152 33.308 11 1,5
21 0,7229 0,0285 0,4105 0,0006 0,8101 12.802 42.001 9 1,2
22 0,6438 0,0253 0,3255 0,0005 0,6424 16. 143 52,962 7 0,92
23 0,5733 0,0226 0,2582 0,0004 0,5095 20.356 66.784 4,7 0,729
24 0,5106 0,0201 0,2047 0,0003 0,4040 25.668 84.213 3,5 0,577
25 0,4547 0,0179 0,1624 0,0003 0,3204 32,367 106,19 2,7 0,457
26 0,4049 0,0159 0,1288 0,00025 0,2541 40.814 133,9 2,2 0,361
27 0,3606 0,0142 0,1021 0,00020 0,2015 51. 466 168,85 1,7 0,288
28 0,3211 0,0126 0,0810 0,00013 0,1598 64.897 212,92 1,4 0,226
29 0,2859 0,0113 0,0642 0,00010 0,1267 81.833 268,48 1,2 0,182
30 0,2546 0,0100 0,0509 0,00008 0,1005 103,19 338,55 0,86 0,142
31 0,2268 0,0089 0,0404 0,00006 0,0797 130.12 426,9 0,7 0,113
32 0,2019 0,0080 0,0320 0,00005 0,0632 164,08 538,32 0,53 0,091
33 0,1798 0,0071 0,0254 0,00004 0,0501 206,9 678,8 0,51 0,088
34 0,1601 0,0063 0,0201 0,000031 0,0398 260,9 855,96 0,43 0,072
35 0,1426 0,0056 0,0160 0,000025 0,0315 328,98 1 079,3 0,43 0,072
36 0,1270 0,0050 0,0127 0,000020 0,0250 414,84 1 361 0,33 0,056
37 0,1131 0,0045 0,0100 0,000016 0,0198 523. 1 1 716,2 0,33 0,056
38 0,1007 0,0040 0,0080 0,000012 0,0157 659,62 2 164,1 0,27 0,044
39 0,0897 0,0035 0,0063 0,000010 0,0125 831,77 2 728,9 0,26 0,043
40 0,0799 0,0031 0,0050 0,000008 0,0099 1048,8 3 441,1 0,21 0,035

Примечание. Сопротивление проводов в Ом/км и Ом/кфут при 20°C или 68°F.

Вот таблица размеров проводов AWG в формате изображения, если вам нужно загрузить ее для справки.

Нажмите на изображение, чтобы увеличить

Похожие сообщения:

  • Как определить размер центра нагрузки, панельных щитов и распределительного щита?
  • Как определить количество автоматических выключателей в щите?
  • Как определить правильный размер подпанели?

Расчет диаметра провода в мм и дюймах, площади поперечного сечения в мм 2 , дюймов 2 и тыс. смил и сопротивления из него Размер AWG

Диаметр провода в миллиметрах “ мм 90.

D n   = 27 × 10 -3 × 92 6 0 (396-0) 0003

или

D AWG = 8,251 × е -(0,1159) (AWG)       …     В миллиметрах (мм).

Где:

  • D = диаметр проволоки в миллиметрах «мм».
  • n & AWG = номер калибра.

Примечание. Для калибров большего размера, таких как 4/0 (0000), 3/0 (000), 2/0 (00) и 0 (1/0), вы можете использовать числа для AWG как -3, -2 , -1 и 0 соответственно.

Диаметр проволоки в дюймах «in».

D n = 5 × 10 -3 × 92 (36-n)÷39     …      В дюймах

Где:

  • D = диаметр проволоки в дюймах «дюйм».
  • n = номер калибра.

Площадь поперечного сечения провода в квадратных миллиметрах «мм 2 ».

A n = (π ÷ 4) × D n 2

A n 05 0 600606 = 12,0606 10 -3 В 92 (36-n)÷19,5

Где:

  • A n = площадь поперечного сечения провода калибра «n» в квадратных миллиметрах «мм 2 ».
  • n = число «#» размера калибра.
  • D = диаметр квадрата проволоки в «мм 2 ».

Площадь поперечного сечения провода в квадратных дюймов “в 2 “.

А n   (π ÷ 4) ×   D n 2

A = 19635 ×  10 -6 92 ( 46 36-н)÷19. 5

Где:

  • Ан = Площадь поперечного сечения провода калибра «n» в квадратных дюймах «в 2 ».
  • n = число «#» размера калибра.
  • D = диаметр квадрата проволоки в дюймах 2 .

Площадь поперечного сечения провода в тыс.смил «круговых килограммов».

А n   = 1000 ×   D n 2 = 0,025 × 4 5 (6÷9005 4 92

Где:

  • An = площадь поперечного сечения размера проволоки калибра «n» в тыс.смил.
  • kcmil = круговые милы в килограммах.
  • n = номер размера калибра.
  • D = квадратный диаметр проволоки в дюймах 2 .

Примечание: kcmil также известен как MCM «тысячи круговых мил», т.е. 1kcmil = 1MCM = 0,5067 мм 2 .

  • 2 мкм ≈ 1 мм 2
  • 1000 мил = 1 дюйм

Кроме того, MCM и kcmil используются для проводов большого диаметра в AWG.

Сопротивление на 1000 футов при 20°C или 68°F:

R = 0,3048 ×6 10 006  ×  ρ ÷ (25,4 2 x A n )

Где;

  • R = Сопротивление проводников в «Ом/кФт».
  • n = № калибра.
  • ρ = rho = удельное сопротивление в (Ом·м).
  • An = площадь поперечного сечения калибра n в квадратных дюймах «в 2 ».

Сопротивление на 1000 м при 20°C или 68°F:

R n = 10 9 90÷ 875 н

Где

  • Р = Сопротивление жил провода «в Ом/км».
  • n = № калибра.
  • ρ = rho = удельное сопротивление в (Ом·м).
  • An = площадь поперечного сечения калибра n в квадратных миллиметрах «мм 2 ».

Похожие сообщения:

  • Как найти напряжение и силу тока выключателя, вилки, розетки и розетки
  • Как найти количество лампочек на одном автоматическом выключателе?
  • Как найти количество розеток на одном автоматическом выключателе?

Размеры проводов, номинальные токи и таблицы размеров выключателей на основе AWG

Полученные из таблицы калибров проводов и основанные на размерах AWG, на следующем рисунке показаны наиболее часто используемые калибры проводов для различных применений.

Щелкните изображение, чтобы увеличить его.

В следующей таблице AWG показаны различные датчики AWG и связанные с ними значения силы тока и применения проводов.

Калибр проволоки Номинальная мощность Применение проволоки
4/0 (0000) 260 А Самый большой размер провода, который можно найти в жилых электроустановках
3/0 (000) 200 А Сервисный вход и питающий кабель
1/0 (0) 150 А Служебный вход и питающий кабель
2 Манометр 95 А Большие элементы водонагревателя
4 Манометр 70 А Электрические печи, большие электронагреватели
6 Манометр 55 А Печи, варочные панели и электрические плиты
10 Манометр 30 А Электрические сушилки для белья, оконные кондиционеры 240В, электрические водонагреватели
12 Манометр 20 А Кухня, ванная и наружные розетки (розетки) – кондиционеры 120 В
14 Манометр 15 А Светильники, лампы, розетки, осветительные цепи
16 калибр 13 А Удлинители (легкие)
Калибр 18 10 А Низковольтное освещение и шнуры для ламп

Вы можете использовать приведенную выше таблицу в качестве справочного листа следующим образом:

Щелкните изображение, чтобы увеличить его.

Нажмите на картинку, чтобы увеличить

Похожие сообщения:

Таблица размеров проводов NEC 310.15(B)(16) (ранее таблица 310.16) и таблица на основе AWG

NEC (Национальный электротехнический кодекс), таблица 310.15(B)(16) (ранее таблица 310.16) ) – 310.60 – СТАТЬЯ 310 – Проводники для общей электропроводки и допустимая сила тока проводников и размеры проводов на основе AWG (американский калибр проводов).

310.60               СТАТЬЯ 310 — ПРОВОДНИКИ ДЛЯ ОБЩЕЙ ЭЛЕКТРОПРОВОДКИ
Таблица 310.15(B)(16) (ранее Таблица 310.16) Допустимая сила тока изолированных проводников с номинальным напряжением до 2000 В включительно, от 60°C до 90°C (от 140°F до 194°F), не более трех токов – Несущие проводники в кабелепроводе, кабеле или земле (непосредственно закопанные), при температуре окружающей среды 30°C (86°F)*
Размер AWG или kcmil Номинальная температура проводника [см. Таблицу 310.104(A)]. Размер AWG или kcmil
60°C (140°F) 75°С (167°F) 90°С (194°F) 60°С (140°F) 75°С (167°F) 90°С (194°F)
Типы TW, UF Типы RHW, THHW, THW, THWN, XHHW, USE, ZW Типы TBS, SA, SIS, FEP, FEPB, MI, RHH, RHW-2, THHN, THHW,

THW-2, THWN-2, USE-2, XHH, XHHW,

XHHW-2, ZW-2

Типы TW, UF Типы RHW, THHW, THW, THWN, XHHW, ИСПОЛЬЗОВАНИЕ Типы TBS, SA, SIS, THHN, THHW,

THW-2, THWN-2, RHH, RHW-2, USE-2, XHH, XHHW, XHHW-2, ZW-2

МЕДЬ АЛЮМИНИЙ ИЛИ АЛЮМИНИЙ, ПОКРЫТЫЙ МЕДЬЮ
18** 14
16** 18
14** 15 20 25
12** 20 25 30 15 20 25 12**
10** 30 35 40 25 30 35 10**
8 40 50 55 35 40 45 8
6 55 65 75 40 50 55 6
4 70 85 95 55 65 75 4
3 85 100 115 65 75 85 3
2 95 115 130 75 90 100 2
1 110 130 145 85 100 115 1
1/0 125 150 170 100 120 135 1/0
2/0 145 175 195 115 135 150 2/0
3/0 165 200 225 130 155 175 3/0
4/0 195 230 260 150 180 205 4/0
250 215 255 290 170 205 230 250
300 240 285 320 195 230 260 300
350 260 310 350 210 250 280 350
400 280 335 380 225 270 305 400
500 320 380 430 260 310 350 500
600 350 420 475 285 340 385 600
700 385 460 520 315 ​​ 375 425 700
750 400 475 535 320 385 435 750
800 410 490 555 330 395 445 800
900 435 520 585 355 425 480 900
1000 455 545 615 375 445 500 1000
1250 495 590 665 405 485 545 1250
1500 525 625 705 435 520 585 1500
1750 545 650 735 455 545 615 1750
2000 555 665 750 470 560 630 2000
