Приемник коротковолновика наблюдателя
Приемник предназначен для приема любительских станций в диапазонах 80, 40 и 20 м, работающих как телефоном (в режиме амплитудной AM и однополосной SSB модуляции), так и телеграфом (CW). Прием осуществляется на головные телефоны. Чувствительность приемника при выходной мощности 1 мВт составляет 40-80 мкВ в режиме AM и 20-40 мкВ в режиме CW. Избирательность при расстройке ±10 кГц составляет 35-40 дБ, а по зеркальному каналу в диапазоне 80 м — 25 дБ, 40 м — 20 дБ, 20 м – 16 дБ. Источником питания являются две последовательно соединенные батареи 3336Л, потребляемый ток не превышает 8 мА.
В приемнике применена электронная настройка на радиостанции и электронный верньер для точной настройки. В тракте промежуточной частоты использованы пьезоэлектрические фильтры, позволившие свести до минимума, число катушек индуктивности и упростить налаживание приемника.
Принципиальная схема приемника приведена на рис. 1.
Это приемник суиергетеродинного типа, с промежуточной частотой 465 кГц.
Сигнал из антенны поступает на переменный резистор R1, который служит для ослабления сигнала при приеме мощных станций. Через конденсатор связи С1 сигнал подается на входной контур, настроенный на среднюю частоту соответствующего диапазона. Контур состоит из конденсаторов С2 и СЗ и одной из катушек L1—L3, включаемых секцией В1а переключателя диапазонов. Конденсаторы С2 и СЗ являются одновременно делителем напряжения, подаваемого с контура на базу смесительного
транзистора T1 Это необходимо для лучшего согласования относительно высокого сопротивления контура с низким входным сопротивлением транзистора. Смещение на базу транзистора T1 подается через резистор R2.
Гетеродин приемника выполнен по схеме емкостной трехточки на транзисторе Т2.
Контур гетеродина образован одной из катушек L4—L6, включаемых секцией В1б переключателя В1 в коллекторную цепь транзистора, и конденсаторами С4—С6, Напряжение обратной связи подается на эмиттер транзистора с отвода емкостного делителя, образованного конденсаторами контура. Часть напряжения гетеродина с этого же делителя подведена к эмиттеру смесительного транзистора T1Настройку на радиостанции производят изменением частоты гетеродина, но традиционного для таких случаев конденсатора переменной емкости в приемнике нет. Его роль выполняет переменный резистор R8, с помощью которого изменяют напряжение смещения на базе транзистора Т2. При этом изменяется выходная проводимость транзистора и, соответственно, генерируемая гетеродином частота. Диапазон перестройки частоты гетеродина составляет 160, 270 и 450 кГц в диапазоне 80, 40 и 20 м соответственно. Для более плавной подстройки частоты гетеродина применен переменный резистор R6.
Через катушку связи L8 и пьезоэлектрический фильтр ПФ1 сигнал поступает на усилитель ПЧ, выполненный на транзисторах ТЗ, Т4 по схеме с непосредственной связью между каскадами.Контур L7C8 введен в приемник по следующим соображениям. Пьезоэлектрические фильтры обладают хорошей избирательностью по соседнему каналу при расстройках на 10— 20 кГц, но она недостаточна для сигналов, отстоящих от частоты фильтра на 100—200 кГц. Контур LC, наоборот, обладая невысокой избирательностью по соседнему каналу, обеспечивает хорошее подавление сигналов с большими расстройками. При совместном включении контура и фильтра удается повысить избирательные свойства тракта ПЧ.
С выхода усилителя ПЧ сигнал подается через фильтр ПФ2 на детектор, выполненный на транзисторе Т5. При приеме AM сигналов детектирование осуществляется коллекторным переходом транзистора, как и в приемниках с параллельно включенным диодным детектором.
При приеме телеграфных сигналов на базу транзистора Т5 поступают колебания с гетеродина, выполненного на транзисторе Т6.
Переключатель В2 в этом случае устанавливают в положение «Тлг». В этом режиме транзистор Т5 работает как управляемое сопротивление. Отрицательные полупериоды поступающего на базу переменного напряжения (его частота близка к промежуточной) открывают транзистор, и сопротивление коллекторного перехода уменьшается. В остальное время транзистор закрыт положительным смещением, образующимся в результате выпрямления напряжения гетеродина эмиттерным переходом. В результате AM сигналы не детектируются, а колебания сигнала и телеграфного гетеродина смешиваются в коллекторной цепи транзистора и на нагрузке детектора (резистор R16) выделяется разностный сигнал звуковой частоты.Телеграфный гетеродин включается переключателем В2. При этом левые (по схеме) контакты переключателя отсоединяют конденсатор С10 от общего провода. Усилитель ПЧ оказывается охваченным отрицательной обратной связью через резистор R12, и его усиление уменьшается.
Это необходимо, поскольку коэффициент передачи детектора в смесительном режиме значительно больше, чем в режиме диодного детектирования.Продетектированный сигнал с движка переменного резистора R16, являющегося регулятором громкости, поступает на двухкаскаднын усилитель НЧ. Нагрузкой усилителя являются головные телефоны ТОН-1 или ТОН-2, включаемые в двухгнездную колодку Ш1.
Детали и конструкция. Транзисторы П416 можно заменить на П403, П423, ГТ308, ГТ309, ГТ322 с любым буквенным индексом, МП42 — на МП39 — МП41 или на
транзисторы старых выпусков МП 13—МИ 16, также с любым буквенным индексом.
Пьезоэлектрические фильтры ПФ1—ПФЗ — любые однокристальные, с частотой 465 кГц, например, ФП1П-011, ФП1П-013, ФП1П-017. Избирательность приемника увеличится, если фильтр ПФ1 будет двухкристальный типа ФП1П-012 или ФП1П-016. Еще большей избирательности можно добиться при использовании восьмикристального фильтра ПФ1П-1 или ПФ1П-2. В телеграфном гетеродине фильтр ПФЗ можно заменить LC контуром (рис.
2)В этом случае подстроечный конденсатор С14 удаляют, а частоту гетеродина устанавливают сердечником катушки L9.
Катушки L1—L6 намотаны на каркасах от контуров ПЧ приемника «Сакта». Витки каждой катушки распределяются равномерно во всех секциях каркаса. Катушки L7, L8 намотаны па каркасе контура ПЧ приемника «Сокол». Каркас с катушками помещен в броневой сердечник. На таком же каркасе наматывают и катушку L9. Можно использовать и готовые катушки ПЧ от указанного приемника.
Постоянные резисторы — УЛМ, МЛТ и другие, мощностью не менее 0,12 Вт. Переменные резисторы R1 и R16 — СП, СПО группы В. R6 и R8 – такого же типа, но группы А.
Конденсаторы С1, С2, С6, С15 — КЛС, КСО; СЗ, С4, С5. С8 — ПМ, КСО, БМ; C18, С19 — ЭМ. К53-1, остальные конденсаторы — КЛС, МБМ.
Переключатель В1 — галетный, на три положения.

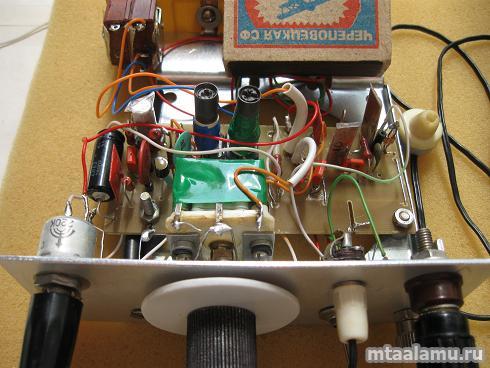

Детали приемника смонтированы в корпусе, изготовленном из мягкого дюралюминия.
На передней панели (ее разметка показана на рис. 3)
укреплены двух-гнездная колодка для включения телефонов, антенный зажим Кл1, переменные резисторы R1, R6, R8, R16. выключатель ВЗ, переключатели B1 и В2.
Остальные детали смонтированы на плате из фольгированного гетинакса ( см. 4-ю с. вкладки). Между входными и гетеродинными катушками приемника установлена экранирующая перегородка из тонкой латуни (можно жести).
Круглая шкала приемника, вырезанная из тонкого гетинакса, крепится тремя винтами к ручке настройки, а затем ручка прикрепляется к оси переменного резистора. Перед шкалой расположена пластинка из оргстекла с визирной линией.
Налаживание начинают с проверки режимов, указанных на схеме. При необходимости напряжение на коллекторе транзистора Т8 (при включенных телефонах) подбирают резистором R19, на коллекторе Т4 — резистором R10, на коллекторе Т6 — резистором RI8, на эмиттере T1 — резистором R2.
Затем проверяют работу гетеродина. К выводу базы транзистора Т2 подсоединяют вольтметр и прикасаются рукой к выводу коллектора. При нормальной работе гетеродина это вызовет срыв его колебаний и небольшое изменение показаний вольтметра.
После этого подключают к приемнику антенну, устанавливают резисторы R1 и R16 в положение максимального усиления, резистор R6 — в среднее положение, переключатель B1 — в положение «40» (в этом диапазе работают мощные радиовещательные станции и поэтому на нем удобнее настраивать приемник), переключатель В2- в положение «Тлф» и, вращая резистор R8 между крайними положениями, а также перестраивая частоту гетеродина сердечником катушки L5, настраиваются на какую-нибудь радиостанцию. Вращением сердечника контура ПЧ (L7. L8) добиваются максимальной громкости приема.
Проверяют работу приемника в телеграфном режиме. Переключатель В2 ставят в положение «Тлг». В телефонах должен быть слышен свист — биения несущей принимаемого сигнала с сигналом телеграфного гетеродина.
Вращением ручки плавной настройки (R6) устанавливают «нулевые биения» — положение, при котором тон биений, постепенно понижаясь, пропадает совсем. Это значит, что частота сигнала ПЧ и сигнала телеграфного гетеродина совпадают. При расстройке приемника в любую сторону от этого положения тон биений должен повышаться с одновременным изменением громкости биении, поскольку уровень сигнала определяется кривой избирательности тракта ПЧ. Громкость приема должна быть максимальной при частоте биений ниже 5 кГц (оценивают на слух). Это соответствует установке частоты телеграфного гетеродина на середину полосы пропускания приемника. Однако, некоторые пьезоэлектрические фильтры генерируют на частоте на 10—15 кГц ниже промежуточной. Тогда нулевые биения будут слышны слабо, а максимальная громкость их тона получится на частоте выше 6 кГц. В этом случае нужно заменить конденсатор С15 другим, с меньшей емкостью, но не менее 20—15 пФ, иначе колебания сорвутся из-за ослабления обратной связи. Если эта мера не помогает, меняют местами фильтр ПФЗс ПФ1 или ПФ2.
Следующий этап — настройка входных и гетеродинных контуров. Прослушивая эфир на всех диапазонах, устанавливают сердечники катушек L4—L6 в такое .положение, чтобы любительские станции принимались примерно в середине каждого диапазона. В диапазонах 80 и 40 м наибольшее число станций слышно вечером, а в диапазоне 20 м —днем. Катушки входных контуров (L1—L3) настраивают по максимальной громкости приема какой-либо радиостанции в середине каждого диапазона.
Настройка приемника значительно облегчается при наличии генератора стандартных сигналов (ГСС). Последовательность операций при этом остается прежней.
После проверки режимов, переключатель В2 устанавливают в положение «Тлф» и на базу транзистора Т1 через конденсатор емкостью 3000—5000 пФ подают сигнал с ГСС, настроенного на частоту 465 кГц и с включенной внутренней модуляцией глубиной около 30—40%.
Уровень выходного сигнала ГСС в течение всей настройки следует поддерживать таким, чтобы в телефонах был слышен звук умеренной громкости. Контур усилителя ПЧ настраивают по максимальной громкости. Затем включают режим телеграфного приема, выключают модуляцию ГСС и настраивают приемник на нулевые биения. Конденсаторами С14 и С15 устанавливают частоту телеграфного гетеродина равной 465 кГц.
Затем ГСС, настроенный на частоту 3,5 МГц (модуляция должна быть включена), подключают к антенному зажиму приемника. Установив переключатель диапазонов приемника в положение «80», вращением сердечника катушки L4 добиваются прослушивания сигнала ГСС в начале шкалы приемника. Перестроив приемник на конец шкалы, с помощью ГСС определяют частоту, соответствующую верхней границе диапазона. Она должна быть не менее 3,65 МГц. Если диапазон перестройки приемника уже, уменьшают сопротивление резистора R7 до 15-18 кОм. Установив частоту ГСС равной 3,57 МГц (середина диапазона), вращением сердечника катушки L1 добиваются максимальной громкости приема.
Аналогичным образом приемник настраивают в диапазонах 40 и 20 м.
В последнюю очередь проверяют избирательность по зеркальному каналу. Выходной сигнал ГСС увеличивают и, перестраивая его частоту, добиваются приема сигнала с той же громкостью, что и на основной частоте. Сравнивая амплитуды выходного сигнала ГСС на основной и зеркальной частоте, подсчитывают подавление сигнала по зеркальному каналу.
В диапазонах 80 и 40 м зеркальный канал должен прослушиваться на частотах выше, а в диапазоне 20 м — ниже частоты сигнала. Если это условие не соблюдается, следует перестроить гетеродин.
Шкалу приемника градуируют с помощью ГСС с интервалами 20, 25 и 50 кГц на диапазонах 80, 40 и 20 м соответственно. Градуировку проводят в телеграфном режиме, настраиваясь на сигнал ГСС по нулевым биениям. Ручка плавной настройки при этом должна быть в среднем положении.
Для нормальной работы приемника желательно использовать наружную антенну длиной (со снижением) не менее 20 м. Хорошие результаты получаются при подключении заземления или провода-противовеса к общему проводу приемника (плюс батареи питания).
В. ПОЛЯКОВ (RA3AAE)
Москва
РАДИО №2,1976 г
Поделиться:
Простой радиоприемник коротковолновика-наблюдателя. – Радио-как хобби
Простой радиоприемник коротковолновика-наблюдателя.
В. Поляков (RA3AAE) радио 2003 №1-2
Принципиальная схема приемника показана на рис. Входной сигнал от антенны через конденсатор связи С1 небольшой емкости поступает на двухконтурный полосовой фильтр. Первый контур фильтра L1C2C3C4.1 имеет относительно высокую добротность и, следовательно, узкую полосу пропускания, поэтому он перестраивается по частоте с помощью одной секции сдвоенного КПЕ С4.1. Второй контур L2C7 перестраивать нет необходимости, поскольку он сильно нагружен смесителем, его добротность ниже, а полоса пропускания шире, поэтому он не перестраивается и пропускает всю полосу частот 1,8…2 МГц.
Смеситель приемника собран на двух диодах VD1 и VD2, включенных встречно-параллельно.
Через конденсатор С8 (он же входит и в ФНЧ) на смеситель подается напряжение гетеродина с отвода катушки L3. Гетеродин перестраивается в полосе частот 0,9…1 МГц другой секцией КПЕ — С4.2. Как видим, частота гетеродина вдвое ниже частоты сигнала,
Гетеродин выполнен по схеме «индуктивной трехточки» на транзисторе VT1. Его контур L3C6C5C4.2 включен в коллекторную цепь транзистора, а сигнал обратной связи поступает через конденсатор С9 в эмиттерную цепь. Необходимый ток смещения базы задается резистором R1, зашунтированным для токов высокой частоты конденсатором С10.
Преобразователь спроектирован так, что не требует кропотливой работы по подбору оптимального напряжения гетеродина на диодах смесителя. Этому способствует легкий режим работы гетеродина при малом напряжении коллектор—эмиттер транзистора (около 1,5 В) и малом коллекторном токе — менее 0,1 мА (обратите внимание на большое сопротивление резистора R2). В этих условиях гетеродин возбуждается легко, но как только амплитуда колебаний возрастет до примерно 0,55 В на отводе катушки, диоды смесителя открываются на пиках колебаний и шунтируют контур гетеродина, ограничивая дальнейший рост амплитуды.
ФНЧ приемника C8L4C11 — это простейший П-образный фильтр третьего порядка, обеспечивающий крутизну ската 18 дБ на октаву (двукратное увеличение частоты) выше частоты среза 3 кГц.
УЗЧ приемника двухкаскадный, он собран на малошумящих транзисторах VT2 и VT3 серии КТ3102 с высоким коэффициентом передачи тока. Для упрощения усилителя использована непосредственная связь между каскадами. Сопротивления резисторов выбраны так, что режим транзисторов по постоянному току устанавливается автоматически и мало зависит от колебаний температуры и питающего напряжения. Ток транзистора VT3, проходя через резистор R5, включенный в эмиттерную цепь, вызывает на нем падение напряжения около 0,5 В, достаточное для открывания транзистора VT2, база которого подключена через резистор R4 к эмиттеру VT3. В итоге, открываясь, транзистор VT2 понижает напряжение на базе VT3, предотвращая дальнейший рост его тока.
Другими словами, УЗЧ охвачен стопроцентной отрицательной обратной связью (ООС) по постоянному току, жестко стабилизирующей его режим.
Этому способствуют относительно большое (по сравнению с общепринятыми) сопротивление коллекторной нагрузки VT2 — резистора R3 и малое — резистора R4. На переменном токе звуковых частот ООС не действует, поскольку они замыкаются через блокировочный конденсатор большой емкости С15. Последовательно с ним включен переменный резистор R6 — регулятор громкости. Вводя некоторое сопротивление, мы тем самым создаем и некоторую ООС, снижающую усиление. Такой способ регулирования громкости хорош тем, что регулятор установлен в цепи уже усиленного сигнала и не требует экранирования. К тому же вводимая ООС снижает и без того небольшие искажения сигнала в усилителе. Недостаток — громкость регулируется не до нуля, но обычно это и не нужно. Телефоны включаются в коллекторную цепь транзистора VT3 (через разъем XS3), через их катушки протекает и переменный ток сигнала, и постоянный ток транзистора, что дополнительно подмагничивает телефоны и улучшает их работу. Налаживания УЗЧ не требует.
О деталях.
Подбор их начинайте с головных телефонов. Нужны обычные телефоны электромагнитной системы с жестяными мембранами, обязательно высокоомные, с общим сопротивлением постоянному току 3,2…4,4 кОм (от телефонных аппаратов не годятся — они низкоомные). Автор использовал телефоны ТА-56м с сопротивлением каждого 1600 Ом (указывается на корпусе). Годятся также ТА-4, ТОН-2, ТОН-2м, еще выпускаемые заводом «Октава». В этом приемнике нельзя использовать миниатюрные наушники от плееров, имеющие низкую чувствительность.
Катушки приемника намотаны на стандартных трехсекционных каркасах, используемых в транзисторных приемниках. Если у каркасов четыре секции, ближняя к основанию секция не используется. Витки равномерно распределяются во всех трех секциях каркаса, намотка ведется «внавал». Каркасы оснащены ферритовыми под-строечниками диаметром 2,7 мм. Подойдет провод ПЭЛ диаметром 0,12— 0,15 мм, но желательно применить ПЭЛШО, а еще лучше — литцендрат, скрученный из нескольких (5—7) проводников ПЭЛ 0,07—0,1 или готовый литцендрат в шелковой оплетке, например, ЛЭШО 7×0,07.
Катушки L1 и L2 содержат по 70 витков, L3 — 140 витков с отводом от 40-го витка, считая от вывода, соединенного с общим проводом. Катушка ФНЧ L4 намотана на кольце К10x7x4 из феррита с магнитной проницаемостью 2000 и содержит 240 витков провода ПЭЛ или ПЭЛШО 0,07—0,1.
Катушку L4 можно заменить первичной обмоткой выходного или переходного трансформатора от карманных приемников.
В смесителе допустимо использовать практически любые кремниевые высокочастотные диоды, например, серий КД503, КД512, КД520— КД522. Кроме указанного на схеме транзистора КТ361Б (VT1) подойдет любой из серий КТ361, КТ3107. Транзисторы VT2, VT3 — любые кремниевые с коэффициентом передачи тока 150…200 и более.
Расстояние между осями катушек L1 и L2 для получения оптимальной связи должно быть около 15 мм.
Настройка приемника несложна и сводится к установке требуемой частоты гетеродина и настройке входных контуров по максимуму сигнала.
В работоспособности УЗЧ убеждаются, прикоснувшись к одному из выводов катушки ФНЧ.
В телефонах должно быть слышно громкое «рычание». В рабочем же режиме будет слабо прослушиваться шум от первого каскада.
