Как подключить дифференциальный автомат: схемы подключения

Электропроводка несет для дома, его жильцов и техники много рисков. Исключить большинство из них способна установка автоматического выключателя дифференциального тока (АВДТ) – дифавтомата.

Это устройство обеспечивает защиту от тока утечки, сетевой перегрузки, короткого замыкания и поражения человека током. Важно знать, как подключить дифференциальный автомат, чтобы максимально защитить оборудование, здоровье людей и имущество.

Содержание статьи:

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

  • наличие тока утечки;
  • неожиданное короткое замыкание;
  • перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, который реагирует на разницу между значениями тока на «нуле» и «фазе».

Отличие может возникнуть при контакте человека с предметами под напряжением или при частичном замыкании электроприборов на окружающие их поверхности. В таких случаях и отключает электричество.

Внутреннее устройство дифавтомата
Внутреннее устройство дифавтомата

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие управляющей микросхемы

Датчик короткого замыкания реагирует на высокий ток. А подключение избыточной нагрузки определяется по нагреву металлической термопластины, которая размыкает электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с электропроводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемном контуре.

Возможные схемы подключения

Способы подключения дифавтоматов отличаются не столько вариантами расположения проводов, сколько количеством и характеристиками самих устройств. Поэтому важно разобраться в возможных схемах, узнать особенности их применения и подключения, чтобы обеспечить максимальную защиту себя и бытовой техники за минимальные деньги.

Система с единственным дифавтоматом

Первая схема подключения дифавтомата подразумевает наличие только одного защитного устройства. Оно монтируется сразу после электросчетчика. К выходу АВДТ подключаются все имеющиеся электрические контуры.

Необходимо, если это возможно, установить в начале каждой цепи . Так надо, чтобы можно было проводить ремонт электропроводки в одной комнате без выключения света во всей квартире.

Простейшая схема подключения дифавтоматаПростейшая схема подключения дифавтомата

Единственный дифавтомат на всю квартиру – самый бюджетный вариант, но и он способен защитить жильцов от удара током при случайном контакте с поверхностью под напряжением

Максимальная токовая нагрузка защитного устройства должна соотноситься с мощностью одновременно подключенной техники и характеристиками электросчетчика. Желательно, чтобы АВДТ срабатывал раньше, чем предохранители на приборе учета.

К единственному дифавтомату сверху подключаются питающие провода от электросчетчика, а снизу выходят те, к которым присоединяется внутриквартирная разводка. Плюсом такой схемы является простота, дешевизна и минимальная потребность в месте для размещения АВДТ.

К недостатку описываемого варианта электрозащиты относится неудобство поиска причины выбивания дифавтомата. Так как обесточивается сразу вся квартира, то определить, в какой комнате находится причина срабатывания АВДТ, довольно трудно.

Кроме того, если проблема с электропроводкой возникнет только в одном помещении, то напряжение нельзя будет включить во всей квартире. Чтобы избежать минусов схемы с единственным дифавтоматом, рекомендуется присмотреться к другим вариантам его подключения.

Двухуровневая система подключения

Двухуровневая система дифавтоматов является более надежной и удобной в обслуживании. На первом уровне находится подключенный после электросчетчика АВДТ, через который проход вся нагрузка. Выходящие из него провода параллельно подключаются к нескольким дифавтоматам, число которых равно количеству электрических контуров в квартире.

Двухуровневая система подключения дифатоматаДвухуровневая система подключения дифатомата

Для установки нескольких дифавтоматов продаются специальные щиты, которые позволяют экономить место на стене, сохраняя удобство подключения электропроводов

Устройства второго уровня могут быть менее мощными и иметь меньший пороговый ток утечки. Это позволит сэкономить, сохранив эффективность оборудования.

Теоретически отдельное защитное устройство можно подключить к каждому бытовому прибору, но на практике это нецелесообразно. Иногда в отдельный контур выделяют наиболее мощное оборудование в ванной – стиральную машину, электрифицированную душевую кабину, джакузи.

К преимуществам двухуровневой схемы подключения дифференциального автомата относят:

  1. Надежность и безопасность. Дифавтомат первого уровня, по сути, является дублирующим и способен отключать электроэнергию одновременно со следующими за ним защитными устройствами.
  2. Легкость поиска электроконтура, в котором возникла неисправность.
  3. Возможность отключения лишь одной комнаты от электричества на период ремонтных работ.

К недостаткам такого варианта защиты электросети можно отнести лишь необходимость покупки нескольких дифавтоматов и сложность в выделении места для их установки.

Двухуровневую схему рационально использовать при разветвленной сети с несколькими электрическими контурами. Если же к электросчетчику подключено минимум техники, то будет достаточно установки единственного дифавтомата.

Одноуровневая система дифавтоматов

Одноуровневая схема подключения дифавтоматов напоминает двухуровневую. Отличие заключается лишь в отсутствии общего АВДТ. Сторонники этого варианта подчеркивают, что он позволяет сэкономить деньги и место за счет исключения одного защитного устройства из схемы.

Ошибки подключения одноуровневой схемы дифавтоматов
Ошибки подключения одноуровневой схемы дифавтоматов

В одноуровневой схеме подключения дифавтоматов рекомендуется использовать коммутирующую шину, которая упорядочивает электрические провода и упрощает их монтаж

Минусом такого способа монтажа является отсутствие в цепи дублирующего устройства, которое бы обеспечивало дополнительный уровень защиты. Что касается особенности установки и сфер применения распределенной одноуровневой схемы, то они идентичны таковым в двухуровневом варианте.

Установка дифавтоматов без заземления

Принципиальная схема подсоединения дифавтоматов при отсутствии заземления практически не отличается от рассмотренных выше одноуровневых и двухуровневых вариантов. Разница заключается лишь в отсутствии специальной жилы, которая должна подходить к каждой электроточке, обеспечивая съем тока с корпуса прибора при нарушении его электроизоляции.

Схема подключения дифавтоматов без заземления
Схема подключения дифавтоматов без заземления

Отсутствие заземления в квартире значительно облегчает монтаж электрической проводки, но создает дополнительные риски при эксплуатации бытовой техники

В старых многоэтажках и частных домах просто не была предусмотрена. В результате такой непредусмотрительности возникал риск поражения человека током при контакте с техникой и конструкциями, которые случайно оказались под напряжением.

Дифавтомат функционально замещает провод заземления, разрывая электрическую цепь за сотые доли секунды после определения утечки тока. За это время электроудар не успевает навредить человеку, а воздействие ограничивается максимум легким испугом.

Дополнительно АВДТ защищает оборудование от перегрузок и короткого замыкания, чем выгодно отличается от обычного заземления.

Отличия в действии дифференциальных автоматов и УЗО перечислены и , посвященной вопросам сравнения двух типов защитных устройств для электропроводки.

Схема при трехфазной сети

Иногда возникает необходимость установить дифавтомат в здании, куда подведена сеть 380В. Это может быть гараж, магазин или небольшое промышленное помещение. В таком случае применяются те же схемы, что и в сети 220В. Отличается только сама конструкция дифавтомата.

Схема дифавтомата для трехфазной сетиСхема дифавтомата для трехфазной сети

Подключение проводов трехфазной сети к клеммам дифференциального автомата проводится в строгом соответствии с маркировкой на его корпусе

АВДТ для трехфазного напряжения имеет четыре входных клеммы и столько же выходных, от которых идут провода к электроприборам. Желательно, чтобы в электрическом контуре была жила заземления. Но при отсутствии таковой на ток утечки обязательно среагирует дифавтомат и обесточит помещение.

Преимущества и недостатки разных вариантов подключения АВДТ к трехфазной сети такие же, как и при напряжении 220В.

Особенности монтажа селективных дифавтоматов

Большинство селективных дифавтоматов имеют в названии индекс S. Эти устройства отличаются от обычных АВДТ увеличенным временем срабатывания при обнаружении тока утечки.

Селективные дифавтоматы применяются только в качестве главного прибора в двухуровневых схемах. Они обеспечивают индивидуальное срабатывание устройств второго уровня без отключения электропитания во всей сети.

Селективный дифференциальный аппаратСелективный дифференциальный аппарат

Селективный дифаппарат рационально покупать только при монтаже двухуровневых схем. Если он будет единственным в квартире, то задержка срабатывания станет, наоборот, его недостатком

Их особенность заключается в следующем. При появлении тока утечки его могут обнаружить дифавтоматы обоих уровней. Какой из них сработает первым, отдается на откуп случайности, но обычно отключают электричество оба.

Увеличение времени срабатывания центрального АВДТ позволяет дифавтомату второго уровня сработать первым. Таким образом, в результате неисправности отключается только один электроконтур, а остальная квартира продолжает оставаться под напряжением. Использование селективности позволяет использовать дифавтоматы с одинаковым пороговым током утечки.

Существует и другая схема подключения, без селективного устройства, которая позволяет добиться избирательного отключения АВДТ второго уровня при появлении тока утечки.

Для этого центральный аппарат выбирается с пороговым значением параметра в 100мА, а второстепенные – 30 мА. В таком случае первыми будут срабатывать дифавтоматы второго уровня, избирательно отключая только один электроконтур. Однако 100% работоспособность такой схемы не гарантируется.

Приоритет при покупке необходимо отдавать селективным дифавтоматам, которые обеспечивают большую надежность и удобство.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.

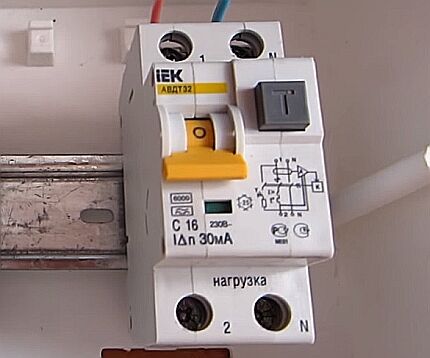

Дифавтомат на DIN-рейкеДифавтомат на DIN-рейке

К месту с блоком дифавтоматов должен быть свободный доступ. Вокруг него желательно не размещать легковоспламеняющиеся и взрывоопасные предметы

Последовательность действий при этом следующая:

  1. Проверить целостность АВДТ и работоспособность его тумблеров.
  2. Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
  3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
  4. Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
  5. К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
  6. Подать напряжение на АВДТ и проверить работоспособность прибора.

Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т».

При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит, он неисправен и подлежит замене.

Щит для дифавтоматаЩит для дифавтомата

В деревянных домах обязателен огнестойкий щит для дифавтомата. Он защитит стены дома от огня в случае возгорания защитных устройств

В дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.

Полезные монтажные советы

Монтаж дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надёжной.

Ошибки подключения дифавтоматаОшибки подключения дифавтомата

«Ноль» к нагрузке обязательно должен идти от дифавтомата, иначе возникнет разница значений токов, и защитное устройство сразу сработает. В результате подключить электроприборы не удастся

В электрике не следует пренебрегать советами, поэтому к приведенным рекомендациям следует отнестись внимательно:

  1. При подключении проводов к дифференциальному автомату обязательно нужно соблюдать полярность. Клемма «нуля» обозначается как N, а «фазы» – 1 или 2.
  2. Работы по подключению необходимо производить при полном обесточивании всех проводов.
  3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифавтоматом первого уровня.
  4. Стоит подбирать мощность дифавтоматов второго уровня в соответствии с предполагаемой нагрузкой на электроконтур в каждой комнате.
  5. Нельзя объединять выходящие «ноль» и «фазу» дифавтомата с неподключенными к нему электропроводами, даже если они идут от параллельно подключенных АВДТ.
  6. Выходящий из дифавтомата «ноль» не должен соприкасаться с жилой заземления.

При фиксации провода в клемме нужно следить, чтобы в разъем не попала изоляция. Плохой контакт может привести к перегреванию дифавтомата и его поломке.

При несоблюдении большинства вышеописанных рекомендаций АВДТ просто не будет функционировать должным образом. Он может «выбивать» при подключении нагрузки или вообще не срабатывать на утечку тока. Поэтому к электрической схеме подключения нужно отнестись со всей серьёзностью.

Выводы и полезное видео по теме

С какими трудностями можно столкнуться при подключении защитных устройств, вы узнаете из следующих видеороликов.

Тестирование двухуровневой селективной и неселективной схемы:

Внутреннее устройство дифавтомата:

Разбор различных схем подключения дифавтоматов (3 части):

Подключение защитного дифференциального автомата – процесс несложный. Главным условием быстрого монтажа является четкое соблюдение рекомендованных электрических схем. В этом случае самостоятельная установка защитных устройств удастся с первого раза, а сами АВДТ будут надежно служить долгие годы.

Хотите поделиться собственным опытом в подключении дифференциального автомата? Знаете тонкости установки прибора, не приведенные в статье? Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото  в расположенном ниже блоке.

Подключение дифавтомата: схема подключения, как установить

Дифференциальный автоматический выключатель подачи электроэнергии — это модульное устройство, объединяющее в своей конструкции два электротехнических прибора: автомат включения/выключения и УЗО (устройство защитного отключения). Прибор способен защитить электропроводку от перегрузок и коротких замыканий (КЗ), а также отключить сеть при утечке тока через поврежденную изоляцию или при касании человеком частей электроприборов, находящихся под напряжением. Следовательно, дифавтомат выполняет две функции: защищает проводку и электроприборы от перегрузок, а человека от поражения электротоком.

Дифавтомат

Универсальность устройства наделяет его определенными преимуществами перед раздельно установленными автоматом и УЗО. Физически дифференциальный автомат занимает меньше места, стоит дешевле, чем два защитных модуля автомат + УЗО. Но недостатки у этого электротехнического изделия тоже есть: при выходе из строя одной из составляющих частей устройства, придется полностью заменять весь дифавтомат, а это несколько дороже. Но достоинства дифференциального автомата, конечно, нивелируют этот несущественный его недостаток!

Все модели дифавтоматов, трехфазные и однофазные, имеют в своей конструкции специальные флажки, которые указывают на причину срабатывания устройства — перегрузка по мощности или ток утечки. Это очень важно при выяснении обстоятельств аварийного отключения. Дифференциальные выключатели-автоматы устанавливаются в распределительных электрощитах, чаще всего, на специальных DIN-рейках. В этой статье мы с вами последовательно рассмотрим следующие вопросы: принцип работы и схемы подключения дифференциального автомата, а также как правильно подключить дифавтомат к сети.

Конструкция и принцип работы дифференциального выключателя

Все корпуса дифавтоматов изготавливаются с использованием не проводящих электрический ток материалов. На задней стенке модуля устанавливается защелка для крепления к DIN-рейки. Монтаж устройства выполняется так же, как и простого автоматического выключателя или УЗО. В однофазных сетях с напряжением 220 В устанавливаются двухполюсные модули с четырьмя контактами, для ввода и вывода фазных и нулевых проводников. В трехфазных сетях с напряжением в 380 В используются четырехполюсные дифавтоматы с восемью контактами, для подключения входных и выходных проводников трех фаз и нейтрали.

Дифавтомат 3

Защиту цепей электропитания в дифференциальном автомате от КЗ и перегрузок по мощности выполняет встроенный блок автоматического выключения, состоящий из механизма расцепления электрических контактных площадок, который срабатывает на выключение подачи электроэнергии при превышении расчетного тока нагрузки. Кроме этого, модуль дифавтомата снабжен специальной рейкой ручного включения/выключения. Для защиты людей и животных от удара электрическим током предназначен второй блок дифавтомата, включающий в себя управляющий дифференциальный трансформатор с электромагнитной катушкой выключения устройства, мгновенно обесточивающей сеть при опасной разнице значений между входной и выходной величиной тока.

Дифференциальные автоматические выключатели с успехом используется как в трехфазных, так однофазных линиях передачи переменного электрического тока. Эти электротехнические изделия в значительной степени повышают безопасность эксплуатации различной бытовой техники и электроприборов. Но для того чтобы дифавтомат выполнял свои защитные функции, его необходимо правильно подключить к сети, соблюдая нормы ПУЭ (правил устройства электроустановок). Ниже мы рассмотрим схемы подключения дифференциальных защитных автоматов.

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

  1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.Дифавтомат 4
  2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.Дифавтомат 5
  3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.Дифавтомат 6
  4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от  сети не произойдет.Дифавтомат 7
  5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.Дифавтомат 8

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

Монтаж дифференциального автомата в распределительном щите

После выбора схемы подключения дифавтомата необходимо его правильно установить с интеграцией в электрическую сеть. Чаще всего, дифференциальный выключатель монтируется в распределительном щите, где установлен счетчик электроэнергии, но иногда набор модульных устройств устанавливают в дополнительной распределительной коробке, которая находится внутри помещения. В обеих случаях, правила и этапы подключения устройства одинаковы. Рассмотрим этот процесс на примере монтажа дифавтомата в дополнительном электрощите:

Технология монтажа дифавтомата, на первый взгляд, очень проста! Но даже такие работы можно выполнить с ошибками, о которых мы расскажем ниже.

Традиционные ошибки при монтаже дифавтомата

Если монтаж дифференциального автоматического выключателя выполнен с нарушением правил и норм, то в обязательном порядке возникнут проблемы, такие как ложные срабатывания дифавтомата или даже полный выход из строя всего устройства или отдельных его частей. Виновниками таких негативных событий могут стать следующие основные ошибки, возникающие при подключении дифавтомата к сети.

  1. Нулевой проводник на выходе из дифавтомата соединен напрямую с нулевыми контактами других модульных устройств, расположенных в распределительном электрощите. Такое подключение категорически запрещено! При таком некорректном монтаже обязательно появятся ложные срабатывания устройства, которые возникают за счет разных величин электрического тока в нулевых проводниках каждого модуля.
  2. Входящие в дифавтомат фазные (L) и нейтральные проводники (N) ошибочно заведены снизу корпуса устройства. Такой монтаж способен полностью вывести модуль из строя. Эту ошибку очень часто допускают невнимательные люди. На принципиальной схеме, нарисованной на передней панели самого дифференциального выключателя, точно указано, что входящие провода должны присоединятся к верхним контактам и никак иначе.
  3. Ноль дифавтомата заведен на «землю», что характерно для домов старой постройки, где используется однофазная двухпроводная линия подачи электроэнергии. Такое подключение дифференциального автоматического выключателя также недопустимо, так как этот вариант монтажа будет вызывать постоянные ложные срабатывания защиты.
  4. Нейтральный проводник (N) заведен в квартиру, дом или другое строение напрямую, минуя дифавтомат. При подключении устройства перепутаны фазы с нулем. Эти две ошибки приведут к ложному срабатыванию устройства или выходу его из строя, с необходимостью последующей замены.

Выше мы рассмотрели основные ошибки при монтаже дифавтоматов, которые может совершить человек в результате невнимательности или плохой профессиональной подготовке. Любая из них недопустима, так как приводит к тому, что устройство не способно выполнять свою главную функцию — защиту людей от удара электротоком, а электрическую проводку и бытовые приборы от перегрузок и коротких замыканий!

Заключение

Подключение дифференциального автоматического выключателя к сети своими руками — вполне решаемая задача, но только если вы обладаете навыками выполнения монтажных электротехнических работ. В противном случае, учитывая сложность этого изделия и необходимость учета многих параметров и характеристик сети, следует обратиться к профессиональным электрикам. При таком варианте установки дифавтомата можно не сомневаться, что он надежно защитит бытовую сеть от перегрузок, а вас от удара электрическим током!

Видео по теме

Хорошая реклама



Подключение дифавтомата в однофазной сети

Подключение дифавтомата в однофазной сети – ответственный этап, ведь этот прибор защищает систему электроснабжения от утечки тока и превышения уровня нагрузки. Наличие такого прибора позволяет обезопасить пользователей от поражения током, если оборудование внезапно выйдет из строя.

Подключение дифавтомата в однофазной сети

Подключение дифавтомата в однофазной сети

Содержание статьи

Что такое дифавтомат и как он функционирует

Как мы уже говорили, дифференциальные автоматы необходимы для защиты электросети от непредвиденных обстоятельств. Его работа заключается в одновременном отключении фазы и ноля. Получается, что устройство контролирует наличие короткого замыкания и утечки тока. Если говорить точнее, то это оборудование характеризуется следующими функциями:

  • отслеживание токов короткого замыкания и мгновенное отключение линии;
  • отключение питания при чрезмерной нагрузке (когда возникает опасность оплавления проводки).

Исходя из этого можно сделать вывод, что дифавтомат выполняет функции двух приборов – автоматического выключателя и УЗО. Только здесь эти устройства соединяются общим корпусом.

Дифференциальный автомат выполняет функции двух приборов, но при этом занимает минимальное пространство

Дифференциальный автомат выполняет функции двух приборов, но при этом занимает минимальное пространство

Преимущества и недостатки дифавтоматов

Очевидным плюсом выбора этого устройства является надежная защита электросети (только при соблюдении правил установки). Кроме того, достаточно выбрать прибор с номинальным значением тока, к которому не придется искать подходящее УЗО (оно уже встроено в автомат). Еще это значительно облегчает процесс установки автоматики в электрощите.

Тем не менее, каждое устройство имеет недостатки, в том числе и дифавтомат. Так, при наличии устройства без специального флажка, не получится определить, по какой причине произошло отключение питания на данный момент. Поэтому следует избегать приобретения подобного оборудования.

Видео – Принцип работы дифавтомата

Кроме того, если произойдет поломка только одной части дифавтомата, придется менять устройство целиком. Это будет стоить дороже, чем замена только автоматического выключателя или УЗО.

При этом следует учитывать, что не в каждом городе имеется большой выбор похожих устройств. Поэтому, если дифавтомат выйдет из строя, жильцам придется немало времени просидеть без электричества. Чтобы избежать такой проблемы, рекомендуется ставить дифференциальный автомат только в те точки, где он действительно необходим.

Цены на дифавтоматы

Дифавтомат

Где устанавливают дифференциальный автомат для замены УЗО

Если это простая система электросети, и вы не планируете выполнять монтаж защитной автоматики на группы энергопотребителей, то рекомендуется установить на входе дифференциальный автомат. Такая примитивная электросеть часто бывает в дачных домиках, где имеется несколько светильников и розеток, поэтому монтаж дифавтамата после электросчетчика позволит обеспечить безопасность системы.

Видео – УЗО или дифференциальный автомат

Параметры дифференциального автомата

Выбирать ту или иную модель дифавтомата необходимо, оценивая несколько характеристик. Главным критерием является напряжение, ведь есть приборы, предназначенные для однофазных или трехфазных сетей. Как правило, такая маркировка указывается на корпусе оборудования рядом с частотой тока.

Размер прибора тоже будет отличаться по количеству фаз

Размер прибора тоже будет отличаться по количеству фаз

Кроме того, необходимо учитывать, что дифавтоматы имеют различное внутренне устройство.

Таблица 1. Типы внутреннего устройства приборов.

ТипОписание
ЭлектромеханическийТакие приборы не требуют наличие внешнего источника питания, это значит, что они всегда сохраняют работоспособность.
ЭлектронныйТакие устройства питаются только от фазы, а если она пропадет, то перестают функционировать. По этой причине они являются менее популярными по сравнению с предыдущим типом.

Параметры тока приборов

В бытовых электросетях чаще всего используются дифференциальные автоматы типа С16, а другие не пользуются популярностью. В цепочках осветительных приборов применяют устройства с номинальным значением тока утечки до 30 мА. При наличии одиночных цепочек используют дифавтоматы – 10 мА. Защита для входных автоматов предполагает номинальный ток утечки до 300 мА.

Получается, что большинство энергопотребителей используют больше энергии именно в момент пуска, а не во время работы. Такие токи принято считать пусковыми, которые превосходят токи эксплуатации.

Маркировка на приборе

Маркировка на приборе

Для того, чтобы не прекращалась подача питания при включении электрического двигателя большой мощности, дифавтомат функционирует таким образом, что отключение происходит только при повышении номинального тока в несколько раз.

Согласно параметрам тока, при которых происходит срабатывание защиты, автоматы разделяют на следующие виды:

  • B – выдерживает нагрузку до пяти раз;
  • C – выдерживает нагрузку до десяти раз;
  • D – питание отключается при увеличении номинального тока до двадцати раз.

Если в сети имеется некоторое количество потребителей с минимальной емкостью, то лучше установить устройство типа «B». В среднестатистической квартире или частном доме подключают устройство типа «C». В условиях промышленных объектов, где имеется мощное оборудование, устанавливают приборы типа «D».

Условия использования дифавтоматов

Поскольку автоматику чаще всего устанавливают в помещениях с отоплением, устройства рассчитываются на работу при температуре от 6 до 34 градусов. Если требуется выполнить монтаж оборудования за пределами помещения, то применяют специальные устройства с соответствующей защитой.

На корпусной части морозоустойчивого прибора должна быть снежинка

На корпусной части морозоустойчивого прибора должна быть снежинка

Установка дифференциального автомата в сеть с одной и тремя фазами

Перед тем, как приступить к установке оборудования, необходимо найти на его корпусе кнопку «Тест» и зажать ее. Это позволяет создать искусственную утечку тока, на которую прибор реагирует выключением. Такая особенность проверяет работоспособность защитного устройства. Если при проведении проверки не произошло отключение сети, то следует отказаться от монтажа этого прибора.

Правила подключения

Правила подключения

При стандартной электросети с одной фазой (при напряжении 220 В) устанавливают устройство с двумя полюсами. Монтаж дифференциального автомата в сети с одной фазой предполагает правильное соединение проводников нейтрали: от нагрузки ноль подсоединяют с нижней части корпуса, соответственно с верхней части от питания.

Видео – Подключение дифференциального автомата в сеть с одной фазой

Установка дифавтомата с четырьмя полюсами необходима при наличии трехфазной электросети, где напряжение будет 380 В. В остальном, способ подключения не имеет принципиальных отличий. Разница в том, что трехфазный аппарат имеет внушительный размер, а значит, требует больше места. Обуславливается это потребностью установки вспомогательного блока дифференциальной защиты.

Существуют определенные типы защитных устройств, где имеется маркировка 230/400 В. Особенность их в том, что они предназначаются для сетей как с одной, так и с тремя фазами.

Схемы подсоединения

Согласно правилам, при составлении схемы подключения автоматики следует учитывать, что дифавтомат необходимо подключать к проводу нейтрали и фазы только на том ответвлении, для которого он предназначается.

Схема подключения дифференциального автомата

Схема подключения дифференциального автоматаСхема подключения дифференциального автомата

Вводной автомат

Дифавтомат при таком подключении необходимо закрепить на вводе проводки. Схема подсоединения получила характерное название потому, что предполагает защиту разных групп потребителей и ветвей.

При выборе устройства для этой схемы необходимо брать в расчет все критерии линии, особенно степень потребляемой мощности. Такой метод подключения аппарата защиты имеет множество преимуществ:

  • экономия средств на покупку оборудования, ведь на целую электросеть, устанавливается только одно УЗО;
  • отсутствие необходимости приобретения габаритного щитка (устройство имеет минимальный размер).
Подключение вводного автомата на несколько энергопотребителей

Подключение вводного автомата на несколько энергопотребителей

Тем не менее, такая электросхема имеет и некоторые недостатки:

  • при наличии перебоев с работой системы защиты, отключается подача электроэнергии на квартиру или частый дом, а не на отдельные линии;
  • опять же, в случае неисправностей придется потратить много времени и сил для того, чтобы найти неработоспособное ответвление. Кроме того, придется искать причину возникновения сбоя.

Особенности установки отдельных дифавтоматов

Такой способ подключения предполагает монтаж нескольких аппаратов. Так, защитное устройство фиксируют на каждую отходящую линию и энергоемкие потребители. К тому же, дополнительное устройство устанавливается отдельно перед группой УЗО. Получается, что на светильники ставят первый прибор, второй на группу розеток, третий на варочную панель и духовку.

Установка отдельных аппаратов по группам энергопотребления

Установка отдельных аппаратов по группам энергопотребления

Такой способ имеет очевидные плюсы, ведь обеспечивается полноценная защита системы. Кроме того, при возникновении неисправности, будет легко обнаружить проблемную линию и отремонтировать. Из недостатков следует отметить то, что жильцам придется потратить немало средств на покупку нескольких дифференциальных автоматов, которые стоят дороже обычных УЗО.

Подключение дифференциального автомата в электросхеме без заземления

Годами ранее при возведении любых объектов было обязательным наличие контура заземления. К нему подводили каждый распределительный щиток многоквартирного дома. Теперь при строительстве жилых и нежилых помещений не всегда предусматривают наличие контура заземления.

Обратите внимание!  Установка дифференциальных автоматов по-прежнему обязательна, чтобы обеспечить оптимальный уровень защиты сети. При этом аппарат в такой схеме не только препятствует неполадкам, но и служит элементом заземления, предотвращает утечку тока.

Что следует учитывать при подключении дифференциального автомата

Вне зависимости от типа электросети (с одной или тремя фазами), следует придерживаться некоторых рекомендаций, чтобы избежать проблем во время установки:

  • Кабели питания необходимо фиксировать к прибору с верхней части, а провода, отходящие к энергопотребителям – к нижней части. При этом на корпусе большинства устройств уже имеется схема и маркировка разъемов, чтобы не запутаться.
Следует обращать внимание на обозначения разъемов

Следует обращать внимание на обозначения разъемов

  • Придется учитывать полярность контактов. При этом оборудование для защиты электросети, согласно правилам имеет следующие обозначения разъемов: фаза — L, нейтраль – N. Приводящий проводник маркируется– 1, а отходящий проводник – 2. При неправильном подключении контактов, прибор останется работоспособными, но не сработает в опасный момент.
  • При наличии некоторой автоматики, схема предполагает возможность подключения всех нейтральных проводов к одной перемычке. Только в случае с дифавтоматом делать это категорически запрещено. Иначе будет наблюдаться постоянное отключение питания. Поэтому, чтобы избежать сбоя работы, необходимо каждый контакт нейтрали подключать только к тому ответвлению, которое для него предназначается.
Неправильный вариант подключения

Неправильный вариант подключения

Ключевую роль в функционировании прибора играет правильное подключение, ведь большинство ошибок становятся причиной сгорания дифавтомата. Так, если не хватает длины провода, то потребуется его нарастить.

При необходимости допускается переворачивание аппарата на монтажной планке, но тогда имеется шанс запутаться в процессе дальнейшей установки. Делать это допускается только людям, которые хорошо знакомы с электрооборудованием.

Подключение дифавтомата — пошаговая инструкция

Теперь останется разобраться с процессом правильного подключения аппарата в электрощите. Стоит отметить, что переходить к этапу подключения необходимо только после приобретения всех материалов и приспособлений.

Если вам требуется только подсоединить дифавтомат в щиток, когда другое оборудование уже установлено, то этот процесс не займет много времени.

Шаг 1. Тщательно осмотрите с каждой стороны корпусную часть прибора, на ней не должно присутствовать дефектов, а особенно трещин. Подобные недочеты становятся причиной сбоев оборудования.

Корпус устройства должен быть целым

Корпус устройства должен быть целым

Шаг 2. Теперь необходимо опустить вниз рукоятку рубильника в распределительном щите квартиры.

Следует обесточить электросеть

Следует обесточить электросеть

Шаг 3. Затем необходимо взять отвертку-индикатор и поочередно провести проверку контактов каждого энергопотребителя, чтобы убедиться в отсутствии напряжения.

Если напряжение отсутствует, то лампочка на конце отвертки-индикатора не загорается

Если напряжение отсутствует, то лампочка на конце отвертки-индикатора не загорается

Шаг 4. Теперь с помощью защелки, которая находится на задней части корпуса дифавтомата необходимо закрепить его на ДИН-рейке.

Прибор должен надежно держаться на планке

Прибор должен надежно держаться на планке

Шаг 5. С помощью бокорезов необходимо снять изоляционный слой на концах проводников, затем сделать опрессовку с помощью специальных гильз.

После опрессовки жилы должны выглядеть таким образом

После опрессовки жилы должны выглядеть таким образом

Шаг 6. Теперь необходимо выполнить подключение фазных и нейтральных жил: от питающего провода к верхним зажимам устройства и от выбранной линии к нижним зажимам.

Так выглядит соединение

Так выглядит соединение

После завершения монтажа необходимо убедиться в работоспособности устройства с помощью проверки.

Цены на различные виды вольтметров

Вольтметр

Какие ошибки допускают электрики при подключении защитного устройства

Если после монтажа дифференциального автомата он не работает даже при минимальной нагрузке — значит, были допущены ошибки.

Ошибки установки электрооборудования приводят не только к неисправностям аппарата, но представляют опасность для жизни людей

Ошибки установки электрооборудования приводят не только к неисправностям аппарата, но представляют опасность для жизни людей

Ошибки в процессе подключения автоматики, часто допускают неквалифицированные мастера:

  1. Соединения проводника ноля с кабелем «земли». Работать устройство в этом случае не будет потому, что рычаг устройства останется на прежнем положении.
  2. Подсоединение нейтрали к нагрузке от нулевой шины. При таком соединении получится передвинуть рычаги в верхнее положение, но они все равно отключатся даже при минимальной нагрузке. Поэтому, нейтраль необходимо брать только с выхода УЗО.
  3. Подключение нейтрального проводника с выхода аппарата вместо нагрузки к шине, а от шины к нагрузке. При таком подключении получится передвинуть рычаги в правильное положение, но их тоже вырубит из-за нагрузки. Здесь не получится проверить прибор кнопкой «Тест», потому что она тоже не будет функционировать. Такие же последствия ждут, если спутать подключение нейтрали, подсоединив ее от шины к нижнему зажиму, а не к верхнему.
  4. Перепутанное соединение нейтральных проводников и разных дифавтоматов. Два дифавтомата будут включаться, кнопка «Тест» тоже будет функционировать, но при подключении нагрузки сразу произойдет отключение аппаратов.
  5. Если ошибка заключается при подключении двух нейтральных кабелей от разных приборов, то получится установить рычаги в правильное положение. Тем не менее, из-за нагрузки или при нажатии на кнопку «Тест», дифавтоматы отключатся.
Если перепутать подключение проводников в щитке, то устройство будет работать некорректно

Если перепутать подключение проводников в щитке, то устройство будет работать некорректно

Советуем также ознакомиться с нашей статьей по теме — Как подключить УЗО и автоматы правильно: простая пошаговая инструкция.

Подводим итоги

При подключении автоматики в распределительном щитке необходимо перепроверять правильность соединений. От этого зависит работоспособность электрооборудования, а также безопасность человека.

Как подключить дифференциальный автомат: схемы подключения


Это устройство обеспечивает защиту от тока утечки, сетевой перегрузки, короткого замыкания и поражения человека током. Важно знать, как подключить дифференциальный автомат, чтобы максимально защитить оборудование, здоровье людей и имущество.

Назначение, технические характеристики и выбор


Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротокомКак подключить дифференциальный автомат: схемы подключения

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.


Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.


Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.


Обозначение дифавтоматов на схемахКак подключить дифференциальный автомат: схемы подключения
Номинальный ток

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.


Четырехполюсный дифавтомат для подключения в сети 380 ВКак подключить дифференциальный автомат: схемы подключения

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).


Номинал дифавтомата и его время-токовая характеристикаКак подключить дифференциальный автомат: схемы подключения

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.


Напряжение и частота, на которые рассчитан дифференциальный автомат защитыКак подключить дифференциальный автомат: схемы подключения

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.


Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф, посудомоечная машина и т.п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.


Ток утечки или уставки на диф автоматеКак подключить дифференциальный автомат: схемы подключения

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначениеГрафическое обозначениеРасшифровка Область применения
АСКак подключить дифференциальный автомат: схемы подключенияРеагирует на переменный синусоидальный токСтавят на линии без электронного управления
АКак подключить дифференциальный автомат: схемы подключенияРеагирует на синусоидальный переменный ток и пульсирующий постоянныйПрименяется на линиях с электронным управлением
ВКак подключить дифференциальный автомат: схемы подключенияУлавливает переменный, импульсный, постоянный и сглаженный постоянный. Применяется на производстве с большим количеством разнообразной техники
SС выдержкой времени отключения 200-300 мсВ сложных схемах
GС выдержкой времени отключения60-80 мсВ сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.


Отключающая способность дифавтоматаКак подключить дифференциальный автомат: схемы подключения

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.


Токоограничение дифавтоматаКак подключить дифференциальный автомат: схемы подключения

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.


Обозначение повышенной морозостойкости дифавтоматаКак подключить дифференциальный автомат: схемы подключения

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.


Флажок, который показывает причину отключенияКак подключить дифференциальный автомат: схемы подключения

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.


Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.


Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.


Крепление на динрейкуКак подключить дифференциальный автомат: схемы подключения

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.


Схема подключения дифавтомата обычно есть на корпусеКак подключить дифференциальный автомат: схемы подключения

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.


Подключение дифавтомата на распределительном щиткеКак подключить дифференциальный автомат: схемы подключения

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности


После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно


Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособенКак подключить дифференциальный автомат: схемы подключения

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы


При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.


Схемы бывают разного уровня сложностиКак подключить дифференциальный автомат: схемы подключения

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.


Простая схема подключения дифавтомата на небольшую сетьКак подключить дифференциальный автомат: схемы подключения

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.


Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройствоКак подключить дифференциальный автомат: схемы подключения

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.


Селективная схема установки дифавтоматаКак подключить дифференциальный автомат: схемы подключения

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.


Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

  • Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
  • Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
  • С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
  • Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
  • При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
  • При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

Подключение дифавтомата - назначение, основные схемы подключения с заземлением и без заземления

Одной из ключевых проблем при создании систем электроснабжения является обеспечение безопасности их эксплуатации. Это было понято давно, еще на заре прихода электричества в дома и квартиры – внутренние сети стали защищаться плавкими предохранителями, известными под названием «пробки». Время шло, и системы защиты совершенствовались – они стали оберегать не только от перезагрузки или коротких замыканий, но и от случайного поражения человека электрическим током. В настоящее время основными приборами такой защиты являются автоматические выключатели и устройства защитного отключения. Своеобразным «симбиозом» этих двух приборов является дифференциальный автомат.

Подключение дифавтоматаПодключение дифавтомата

Но этот прибор защиты лишь в том случае станет корректно выполнять возложенные на него функции, если будет правильно размещен в общей схеме домашней или квартирной электросети. Увы, в этом вопросе многие владельцы жилья, стремящиеся все и всегда делать своими руками, допускают немало ошибок. «Схалтурить» вполне могут и приглашенные «мастера» — в этой сфере частных услуг встречается немало откровенных «шабашников». Поэтому имеет смысл рассмотреть подробнее, по каким принципам осуществляется подключение дифавтомата – такая информация в любом случае будет полезной.

Предназначение и устройство дифференциального автомата. Его основные характеристики.

Принципиальное устройство и предназначение

Чтобы правильно понять принцип подключения дифференциального автомата, необходимо разобраться, что же он из себя представляет и как работает.

  • К основным опасностями в домашних электросетях можно отнести вероятность короткого замыкания и превышение предельно допустимых параметров тока (превышение нагрузки на линию). Оба этих случая приводят к опасному нагреву проводов, разрушению их изоляции, оплавлению проводников или корпусов подключенных приборов, возникновению электрической дуги. При отсутствии или несрабатывании защиты все это приводит к очень серьезным последствиям, вплоть до масштабных пожаров.

От таких аварий предохраняет автоматический выключатель (АВ). В нем предусмотрено два уровня защиты.

Два уровня защиты, предусмотренные в автоматическом выключателеДва уровня защиты, предусмотренные в автоматическом выключателе

Не вдаваясь во все тонкости конструкции автомата, просто остановим свое внимание на защитных устройствах.
При включении прибора специальная механическая система тяг, рычагов, пружин и подвижных контактов замыкает цепь между входной и выходной клеммами. Если в подключенном через автомат участке сети все в норме, он остается в таком положении сколь угодно долго. Но строение механизма таково, что для размыкания цепи достаточно довольно небольшого, но определенным образом приложенного усилия от так называемых расцепителей.

Под номером 1 показан электромагнитный расцепитель. Это катушка-соленоид с размещенным внутри подпружиненным металлическим сердечником. При нормальных токах, проходящих через выключатель, создаваемое катушкой электромагнитное поле слишком слабо, чтобы преодолеть усилие пружины. Но в случае короткого замыкания сила тока возрастает в сотни и даже тысячи раз, соответственно резко возрастает и напряженность электромагнитного поля катушки. Сердечник перемещается, сжимая пружину, и приводит в действие механизм расцепления.

Под номером 2 – тепловой расцепитель. Это – биметаллическая пластина, являющаяся участком цепи прохождения тока через выключатель. Если нагрузка нормальная, то есть показатели силы тока в пределах указанного номинала, то она не меняет своей конфигурации. Но если токи пошли с превышением номинала, начинается ее нагрев. За свет биметаллической структуры (два металла с заметно отличающимися показателями линейного температурного расширения) пластина начинает изгибаться и в определенный момент воздействует на механизм расцепления. Автоматический выключатель разрывает цепь.

Автоматы обычно ставятся на различные участки домашней (квартирной) электрической сети на разрыв фазы. Они имеют однополюсное исполнение и занимают в коробке (щите) на DIN-рейке одно модуль-место. Исключение – автоматы на вводе, где используются двухполюсные (для трехфазной сети – четырехполюсные). То есть в выключенном положении одновременно размыкается и фаза (фазы) и ноль.

  • Еще одна опасность, от которой тоже требуется защита – это утечка тока. Износ изоляции, механические поломки бытовой техники, некоторые другие причины могут привести к тому, что фаза пробивается на металлический корпус приборов. Чтобы не допустить поражения током в таких ситуациях, используются устройства защитного отключения (УЗО). Другое их название – дифференциальный выключатель (ДВ).

Через УЗО всегда проходит и фаза, и ноль. Дело в том, что основным «рабочим органом» этого прибора является дифференциальный трансформатор. Он имеет характерный сердечник (поз. 3) в форме тора (замкнутое кольцо) а обмотками служат фазный провод и нулевой. Причем они расположены так, что создаваемые электромагнитные поля – противонаправленные, то есть компенсируют друг друга. Кроме того, имеется контрольная обмотка (поз.4), связанная с электромеханическим (реле) или электронным (электронный ключ) устройством размыкания.

Устройство УЗО – главным элементом является дифференциальный трансформатор. Хорошо видны его обмотки фазой и нулем – толстые провода белого и красного цвета.Устройство УЗО – главным элементом является дифференциальный трансформатор. Хорошо видны его обмотки фазой и нулем – толстые провода белого и красного цвета.

Если в сети и подключённой нагрузке нет неполадок, то какой ток прошел в сторону нагрузки по фазному проводу, такой же должен вернуться и по нулевому в обратном направлении. Результирующего магнитного потока в сердечнике нет – он полностью компенсирован. Но если возникла утечка тока на землю, или же при пробое фазы на корпус прибора его коснулся рукой человек, равновесие нарушается. В сердечнике возникает магнитный поток, который приводит к возникновению тока в контрольной обмотке. А это, в свою очередь, вызывает выключение УЗО – цепь разрывается.

Про это долго приходится писать, но на деле время срабатывания УЗО измеряется миллисекундами. А уставка (показатель утечки тока, вызывающей срабатывание защиты) в УЗО, устанавливаемых в бытовых сетях – всего 0,01 или 0,03 ампера. То есть главные задачи – не допустить опасных для жизни показателей силы тока и свести к возможному минимуму длительность опасного контакта.

Устройство УЗО – главным элементом является дифференциальный трансформатор. Хорошо видны его обмотки фазой и нулем – толстые провода белого и красного цвета.Никогда не забывайте об опасности электрического тока!

Не следует думать, что напряжение 220 вольт относится к малоопасным. Это дикое заблуждение стоило многим жизни! Некоторые читатели будут просто шокированы, когда узнают, сколь незначительные показатели силы тока предоставляют для человека, безо всякого преувеличения, смертельную угрозу. Обязательно найдите время и прочитайте статью нашего портала, специально посвященную опасности электрического тока.

Для чего все это говорилось? А лишь для того, чтобы привести к следующему – рассматриваемый в нашей статье дифференциальный автомат – это не что иное, как автоматический выключатель и УЗО, скомпонованные в одном корпусе.

Все удалось уместить в одном корпусе – и электромагнитную защиту от сверхтоков КЗ, и тепловую от перегрузки, и дифференциальный трансформатор для выявления тока утечкиВсе удалось уместить в одном корпусе – и электромагнитную защиту от сверхтоков КЗ, и тепловую от перегрузки, и дифференциальный трансформатор для выявления тока утечки

Внешне дифференциальный автомат (или, если правильнее – автоматический выключатель дифференциального тока, АВДТ) очень схож с УЗО – такой же корпус на два модуль-места, такие же рычажок включения и кнопка «Тест». Но отличить несложно даже беглым взглядом по маркировке. У УЗО номинал подписан по принципу «цифры – буква», например, 16 А. А у дифавтомата – «буква – цифры», например, С 16. Это тоже номинальный ток, а буква впереди имеет уже несколько иное значение. Об этом и поговорим в следующем подразделе статьи.

Основные параметры дифференциальных автоматов и их маркировка

Чтобы дифференциальный автомат работал корректно, необходимо правильно подобрать его по основным характеристикам. Конечно же, это лучше поручить специалистам-электрикам. Но и «рядовому» пользователю, стремящемуся к пониманию всего того, что имеется в его жилых владениях, такая информация будет полезна.

Как правило, основные характеристики АВДТ указываются цифрами, буквами и условными значками на его корпусе. Есть, правда, исключения, но в основном производители придерживается если не совсем единого, то очень схожего стандарта маркировки.

Лучше всего это рассмотреть на примере.

Основные внешние элементы автоматического выключателя дифференциального тока (АВДТ) и маркировка, содержащая немало полезной информации.Основные внешние элементы автоматического выключателя дифференциального тока (АВДТ) и маркировка, содержащая немало полезной информации.

1 – логотип и название компании-изготовителя дифавтомата. Кстати, коль затронуть вопрос бренда, то можно сразу отметить следующее. АВДТ — прибор в достаточной степени дорогостоящий, и каждому владельцу хочется, чтобы он служил как можно дольше. К сожалению, приходится констатировать, что в этой сфере производства электротехнических устройств не все обстоит благополучно – в продаже немало изделий явно невысокого качества. Поэтому есть смысл приобретать модели проверенных, давно заслуживших непререкаемый авторитет компаний, например, «Legrand», «ABB», «General Electric», «Schneider Electric», «Moeller», «Siemens». Естественно, убедившись при покупке в оригинальности изделия и получив на него гарантию. А вот массово заполнивший рынок отечественный бренд «IEK», как это не прискорбно, в один ряд с указанными фирмами поставить пока никак не получается.

2 – наименование модели. В этом названии может сразу скрываться указание на то, что это именно дифференциальный автомат (аббревиатура АД или АВДТ). Может быть и латинская аббревиатура – полного единства в этом вопросе нет.

3 – сочетание буквы и числа, например, как на иллюстрации – С25. Число обозначает максимальные номинальный ток, то есть такой, какой прибор может выдерживать сколь угодно долго без аварийного срабатывания и без потери своей работоспособности.

Показатели номинального тока стандартизированы и ограничены следующими значениями: 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и 63 А. Небольшие номиналы (до 16А) обычно используются для систем освещения или для розеток, в которые не предполагается включения мощной техники. Средние номиналы – для розеточных групп или даже для выделенных под мощную бытовую технику линий. Дифавтоматы с номиналом 40 А и выше обычно устанавливаются на вводе.

Буква перед номиналом – это так называемая время-токовая характеристика выключателя. Дело в том, что при пуске многих приборов кратковременное значение пускового тока может значительно превышать номинальное значение. И если АВДТ станет при этом постоянно срабатывать, то это станет мучением для хозяев. Поэтому для игнорирования кратковременных пусковых скачков установлены пороги срабатывания электромагнитного расцепителя, которые как раз и обозначаются категориями В, С или D.

  • B – превышение тока относительно номинала в 3÷5 раз.
  • С – в 5÷10 раз.
  • D – в 10÷20 раз.

То есть при пуске и сопровождающем его скачке тока электромагнитный расцепитель не сработает. Но если превышение номинала оказывается длительным, то нагревается биметаллическая пластина и сработает тепловой расцепитель.

Для квартир чаще всего выбирают АВДТ категории С. Для небольшого загородного дома, в котором нет мощной техники с высокими показателями пусковых токов лучше взять дифавтомат с время-токовой характеристикой В. Ну а приборы с индексом D обычно устанавливаются на линиях с мощным оборудованием, как правило, в производственных условиях.

Гораздо реже, но все же встречаются дифавтоматы с категорией А. Предел тока срабатывания электромагнитного расцепителя у них превышает номинал всего в 2÷3 раза.

Кроме того, попадаются дифференциальные автоматы категории К и Z. Эта градация устанавливается самими производителями, и особенности эксплуатации таких приборов должны быть указаны в паспортах изделий.

4 – это номинал дифференциального тока, то есть именно то значение тока утечки, которое вызовет срабатывание защиты. Указывается или в миллиамперах (например, 30 mA), или в амперах (0,03 А).

Обычно в бытовых условиях применяют дифференциальные автоматы с номиналом 10 или 30 миллиампер. Для тех приборов или розеточных линий, где наблюдается постоянный или вероятный контакт с водой или повышенной влажностью, устанавливают АВДТ на 10 мА. Такой же дифавтомат можно предусмотреть и на линии, идущей в детскую комнату – для большей безопасности. На остальных линиях – розеточных группах или внешнем освещении достаточно «тридцатки». Некоторые линии, например, внутреннее освещение, зачастую и вовсе не защищают дифавтоматами или УЗО, просто из соображений экономии. Хотя, многие осветительные приборы имеют металлические корпуса, и подобные мера предосторожности все же не видится лишней.

5 – указывается класс дифференциальной защиты. Это может быть символьное обозначение (чаще), но иногда оно дополняется и буквенным. А говорит показатель о том, на какой тип токов утечки способен реагировать дифавтомат.

  • Самыми доступными по стоимости являются приборы класса АС. Они срабатывают при появлении (мгновенной или нарастающей) утечки только синусоидального переменного тока.
Дифференциальный автомат класса АС – реагирует на утечку исключительно переменного токаДифференциальный автомат класса АС – реагирует на утечку исключительно переменного тока
  • Более совершенными, но и более дорогими являются приборы класса А. Они способны реагировать на утечку как переменного, так и постоянного пульсирующего тока. Об этом красноречиво говорит пиктограмма с плавной синусоидой и пульсирующей «пилой».
При современной насыщенности быта приборами с микропроцессорным управлением именно дифавтоматы класса А считаются наиболее предпочтительными к установке.При современной насыщенности быта приборами с микропроцессорным управлением именно дифавтоматы класса А считаются наиболее предпочтительными к установке.

Такие дифавтоматы для условий дома или квартиры можно считать оптимальными. Особенно для тех линий, к которым подключена бытовая или офисная техника с мультипроцессорным управлением, с импульсными блоками питания.

  • Самыми чувствительными являются АВДТ класса В – они способны отслеживать утечку еще и выпрямленного постоянного тока. В рамке их пиктограммы – уже три символа. Встречаются такие дифавтоматы нечасто, используются обычно в специфических производственных условиях. Применение их для домашней сети выглядит избыточным, тем более что стоимость подобных приборов – наиболее высокая.

6 – номинальная отключающая способность. Обычно показывается в прямоугольнике с указанием одного из стандартных значений:3000 А, 4500 В, 6000 А и 10000 А.

По сути, это величина тока короткого замыкания, которая не приведет к выходу дифавтомата из строя – он останется пригоден для дальнейшего применения.

АВДТ с максимальными показателями в 10000 ампер обычно устанавливаются в производственных условиях на линиях с мощным оборудованием. Иногда применяют их и для жилых домов, расположенных в непосредственной близости к подстанциям. Номинал в 6000 А подойдет для домов с качественной новой проводкой, способной выдерживать значительные кратковременные скачки тока. Для домов со старой изношенной проводкой, для сельской местности, для частного сектора городов с проложенными воздушными линиями электроснабжения лучше установить дифавтомат с номиналом 4500 А.

7 – в маленькой квадратной рамке, обычно под номинальной отключающей способностью или рядом с ней указывается цифрой класс токоограничения. Это очень важный параметр, говорящий о том, сколько времени займет срабатывание защиты от КЗ, начиная от размыкания контактов и до полного гашения возникающей при этом электрической дуги. Понятно, что чем быстрее это произойдет, тем короче и менее разрушительным будет воздействие короткого замыкания на электропроводку.

Различают три класса:

  • 1 класс – гашение дуги занимает более 10 миллисекунд. Про такие АВДТ говорят, что они не имеют токоограничения, и этот показатель на корпусе, как правило, вообще не указывается.
  • 2 класс – гашение электрической дуги происходит за 6÷10 мс.
  • 3 класс – 2.5÷6 мс. Такие приборы – самые совершенные, но и наиболее дорогие. Но при наличии финансовой возможности предпочтение все же лучше отдавать именно им.

8 и 9 – клеммы для подключения проводов. Важно – должны соблюдаться два условия.

  • Во-первых, фазе и нулю отведены свои позиции, и нарушать это правило – недопустимо. Ноль всегда будет обозначен буквой N, фаза может указываться как буквенным обозначением, так и цифрами.
  • Во-вторых, обязательно соблюдается направление подключения, то есть вход со стороны линии электропитания и выход в сторону нагрузки. Это может указываться текстом, или, для фазы – цифрами. Например, 1 – вход, 2 – выход в сторону нагрузки.

А вот «правило», например, что вход всегда сверху, а фаза, скажем, слева – это полнейшее заблуждение. Можно встретить массу примеров с совершенно противоположным размещением по обоим критериям. Так что оценивать правильность нужно исходя из конкретных особенностей приобретенного прибора.

В подтверждение сказанному – различные варианты размещения клемм для подключения проводовВ подтверждение сказанному – различные варианты размещения клемм для подключения проводов

Обратите внимание на иллюстрацию:

1 – вход со стороны сети сверху, фаза расположена слева.

2 – при верхнем входе фаза должна подключаться справа.

3 – провода со стороны сети подключаются снизу, фаза – слева.

4 – допускается подключение подводящих проводов как сверху, так и снизу.

Но в любом варианте имеется и жёсткое правило: если фаза от сети подключается сверху, то и ноль также в обязательном порядке должен быть подключён с той же стороны. И наоборот. В противном случае дифференциальный трансформатор, оценивающий наличие тока утечки, просто не станет работать, а дифавтомат будет постоянно выбивать.

Узнайте, почему выбивает автомат, а также ознакомьтесь с причинами при включении и в щитке, из нашей новой статьи на нашем портале.

10 – клавиша (рычаг) включения дифавтомата. Дополнительно может иметься световой или цветовой индикатор его рабочего или выключенного положения (поз. 11).

12 – кнопка «тест». После установки и подключения АВДТ в обязательном порядке проводится проверка его работоспособности в плане реакции на ток утечки. При нажатии на кнопку тестирования внутри замыкается цепь, имитирующая указанный номинал тока утечки. Если прибор исправен, то это вызовет его отключение. Подобные проверки рекомендуют проводить с определенной периодичностью, например, раз в месяц.

13 – индикатор причины срабатывания дифференциального автомата. Такая опция, к сожалению, имеется далеко не во всех моделях. Именно эта причина зачастую становится определяющей при выборе – установить ли АВДТ или связку УЗО+АВ. Там все ясно – сработало УЗО – ищи место и причину утечки. Вырубило автомат – значит, или перезагрузка, или короткое замыкание. А вот с АВДТ провести диагностику и выявление причин срабатывания бывает сложнее.

Поэтому приборы со  встроенным индикатором причины отключения выглядят предпочтительнее. Обычно это флажок, положение которого относительно корпуса скажет о причине. Например, остался утопленным – выключение вызвано перегрузкой. Вышел за уровень корпуса наружу – АВДТ отреагировал на утечку тока.

14 – на корпусе АВДТ обычно наносится его принципиальная электрическая схема. При желании в ней несложно разобраться. Кстати, она же может подсказать, является ли прибор электронным, или в нем применена электромеханическая схема. Например, если тестовой подсказки на корпусе нет (а она зачастую используется), то о том, что прибор электронный, скажет треугольник (знак усилителя) в схеме.

Электронные АВДТ – более компактные и чувствительные. Но зато электромеханические – значительно надежнее, так как не требуют источника питания.

Еще несколько важных обозначений, на которые порой приходится обращать внимание.Еще несколько важных обозначений, на которые порой приходится обращать внимание.

15 – символ «S» говорит о том, что прибор – селективного типа. То есть, в отличие от обычных дифавтоматов его срабатывание осуществляется с определенной задержкой. Это бывает важным для установки дифавтомата на вводе, когда в иерархической схеме за ним будут располагаться другие приборы дифференциального типа. То есть при возникновении утечки на одной из линий, оснащённой собственным АВДТ или УЗО, сработает защита только на ней, а селективный просто «не успеет» отреагировать на это. В итоге отключится только линия с неполадкой, а остальные участки домашней сети останутся в рабочем состоянии.

16 – значок в форме стилизованной снежинки говорит о том, что прибор может размещаться в уличном распределительном щитке. Число внутри шестиугольника – это предельно допустимое значение отрицательной температуры.

Установка и подключение дифавтомата

Электромонтажные работы

Здесь, по сути, сложно выделить какие-либо особенности, отличающие установку дифференциального автомата от автоматического выключателя или УЗО. Поэтому – вкратце:

  • Естественно, все электромонтажные работы проводятся только в обесточенном щите. И в этом нужно убедиться, чтобы быть уверенным в безопасности на все 100%.
  • С тыльной стороны любого дифавтомата имеет фигурный паз для крепления прибора на стандартной DIN-рейке. То есть АВДТ надевается верхним выступом этого паза не рейку в планируемом месте установки, а затем подается вперед. Снизу имеется подпружиненная защелка, которая при нажатии захватит нижний выступавший край DIN-рейки, и прибор будет зафиксирован на ней.
Установить современные выключатели на стандартную DIN-рейку — минутная задача, не требующая ни специального инструмента, ни приложения больших усилий.Установить современные выключатели на стандартную DIN-рейку — минутная задача, не требующая ни специального инструмента, ни приложения больших усилий.
  • Если в этом имеется необходимость, можно зафиксировать расположение выключателя на самой рейке, чтобы не допустить его смещения вдоль нее. Для этого применяются специальные фиксаторы, металлические или пластиковые, которыми «подпирают» выключатель с одной или обеих сторон, в зависимости от соседства с другими приборами или отсутствии такового.
Металлические фиксаторы положения установленного на DIN-рейку прибораМеталлические фиксаторы положения установленного на DIN-рейку прибора
  • Производится зачистка подключаемых к дифавтомату проводов. Лучше всего это производить специальным съемником изоляции – не повреждается сам проводник. Зачистка проводится на длину в 8÷10 мм от конца провода.
Провода рекомендуется зачищать с помощью специального съемника изоляцииПровода рекомендуется зачищать с помощью специального съемника изоляции
  • После очередной тщательной проверки правильности расположения подходящих от сети и отходящих в сторону нагрузки проводов, производится их поочерёдное подключение к клеммам.

Для этого вначале ослабляется, слегка выкручивается винт клеммы. Затем зачищенный конец провода (или обжатый наконечник) заводится в клемму, так, чтобы не снаружи не оставалось открытого участка без изоляции. Затем с приложением должного усилия производите затяжка винта и проверка надежности соединения. Провод должен быть закреплен без малейшего намека на возможный люфт в клемме, не поддаваться на выдергивающее усилие.

  • После затяжки всех клемм и еще одной визуальной проверки правильности коммутации проводов, можно включить сеть, чтобы провести тестирование дифавтомата. Во-первых, он должен включиться и удерживаться в таком положении. Если он срабатывает сразу, в схеме допущена какая-то ошибка. Во-вторых, при включённом АВДТ нажимают на его кнопку «тест» – это должно сопровождаться мгновенным срабатыванием защиты.

Итак, совершенно очевидно, что сам по себе монтаж дифференциального автомата в щите никакой чрезвычайно большой сложности не представляет. В основном соблюдаются правила, присущие для электромонтажа любых приборов с установкой на DIN-рейку.

Провода рекомендуется зачищать с помощью специального съемника изоляцииКак правильно собрать распределительный щит?

Профессионализм настоящего специалиста-электрика всегда выдает высокое качество, аккуратность и, если хотите, даже эстетичность монтажа электрического распределительного щита. При выполнении этой непростой задачи необходимо придерживаться определенных правил и учитывать многочисленные нюансы. Подробно о монтаже распределительного щита читайте в специальной публикации нашего портала.

Так что главная загвоздка при установке дифференциальных автоматов кроется не в установке их на рейку и подключении проводов к клеммам. Основная проблема — это правильное расположение защитного устройства в самой схеме квартирной электросети.

Схемы подключения дифференциальных автоматов.

При установке дифференциальных автоматов может использоваться несколько схем. Каждая из них обладает своими особенностями и, часто, недостатками.

Посмотрим на основные применяемые варианты.

Единственный дифавтомат на вводе

Схема такова – на вводе до счётчика установлен двухполюсный автоматический выключатель, а после – дифференциальный автомат, который «обслуживает» все линии внутренней проводки в доме или квартире. Других приборов дифференциальной защиты нет – на каждой из линий просто установлен автомат нужного номинала от коротких замыканий и перегрузки.

Единственный дифференциальный автомат установлен на вводе сразу после счетчика.Единственный дифференциальный автомат установлен на вводе сразу после счетчика.

Схема, безусловно, работоспособная, но к ней сразу возникает ряд вопросов.

  • Первое. Раз каждая линия защищается автоматическим выключателем, то стоит ли перед ними по иерархии схемы устанавливать АВДТ? Получается, что способности дифавтомата реагировать на перегрузку или на короткое замыкание – остаются совершенно невостребованными. Видимо, здесь бы хватило и просто УЗО, которое при равных номиналах практически всегда дешевле АВДТ.
  • Второе. Нет никакой ясности с номиналом дифференциального тока. Если поставить, скажем, на 10 или 30 мА, то при нескольких линиях даже совершенно неопасные утечки могут в сумме вызывать частое ненужное срабатывание защиты. Если же номинал завысить, скажем, до 100 мА, то, по сути, линии остаются не защищёнными от уже очень опасных токов утечки.
  • Третье. Отыскать проблемный участок сети, вызывающий срабатывание защиты, будет очень проблематично.

Одним словом, схема очень далека от совершенства, и использовать ее – вряд ли разумно.

Дифавтоматы на выделенных линиях

В этой схеме, безусловно, более надежной в работе, дифференциальный автомат устанавливается на каждую линию, нуждающуюся в защите от токов утечки. Как уже говорилось выше, некоторые линии не требуют такой защиты, и их можно оставить только «под охраной» автоматических выключателей, на случай КЗ или перегрузки.

Важные линии защищены индивидуальными дифференциальными автоматамиВажные линии защищены индивидуальными дифференциальными автоматами

Понятно, что такой подход потребует уже более значительных материальных затрат. Но зато и безопасность на высоте, и локализация участка с неисправностью значительно упрощается. При выбивании одного из дифавтоматов все остальные линии продолжают работать в штатном режиме.

Селективная схема с противопожарной дифференциальной защитой

УЗО или дифавтомат способны не только защищать человека от электротравм при токах утечки. При значительной утечке, измеряемой уже сотнями миллиампер, велика вероятность возникновения пожароопасной ситуации. И такое зачастую случается, причём, как правило, в самих распределительных щитах. Повреждения изоляции проводов и перемычек, нарушение правил или небрежность при выполнении монтажа — все это может привести к возникновению токов утечки, способных вызвать сильный локальный нагрев проводки со всеми вытекающими негативными последствиями.

Поэтому одной из мер по недопущению подобных явлений является установка так называемого противопожарного УЗО (или дифференциального автомата), размещаемого на вводе в «верхушке» всей иерархии схемы, сразу после вводного автомата и счетчика электроэнергии. Здесь разговор идет не столько о защите человека от поражения током, сколько о других задачах:

  • Это защита вводного кабеля и всей «начинки» распределительного щита от возможных токов утечки.
  • Защита тех линий, в которых не предусмотрена установка дифференцированных приборов.
  • Это дополнительная страховка на случай отказа или полного выхода из строя нижестоящих по иерархии схемы УЗО и дифавтоматов.

При использовании в качестве такой защиты АВДТ, общая схема может выглядеть, например, так:

Селективная схема с общим противопожарным УЗО или АВДТ на входеСелективная схема с общим противопожарным УЗО или АВДТ на входе

На схеме не показано, но, как мы видели раньше, некоторые линии могут не нуждаться в дифференциальной защите и иметь только автоматические выключатели в разрыве фазы.

При таком подходе необходимо учитывать, что для корректной работы схемы должны быть выполнены следующие условия:

  • Номинал дифференциального тока срабатывания противопожарного УЗО или АВДТ должен быть как минимум втрое выше уставки дифавтоматов, расположенных ниже по иерархии. Вот для этих целей и выпускаются АВДТ или УЗО, рассчитанные на ток утечки в 100, 300 или 500 мА.
  • Время срабатывания тоже должно отличаться в бо́льшую сторону как минимум втрое. А вот это достигается установкой дифавтоматов селективного типа, то есть помеченных символом «S» — об этом говорилось выше.

Если эти условия не соблюсти, то работа схемы может превратить жизнь своих хозяев в постоянное мучение. Кого угодно «достанут» частые срабатывания АВДТ на входе с полным выключением всей домашней сети. И, естественно, с немалыми проблемами поиска повреждённого участка.

А при грамотном подборе дифавтоматов по такой схеме нарушения на одной из линий приведут только к ее отключению – остальные будут работать. Но если сработал селективный автомат, то это станет сигналом о наличии весьма серьёзной причины, поиск которой лучше начинать непосредственно от распределительного шкафа.

Противопожарный дифавтомат в трехфазной сети

Не столь часто, но все же встречается и такое, что в дом заводится трёхфазная линия питания. ее тоже можно и нужно защитить противопожарным АВДТ (УЗО).

Естественно, четырёх полюсный дифавтомат, рассчитанный для установки на трехфазную линию – это куда более сложное устройство, в  котором производится оценка дифференциальных токов и защита от перегрузки и КЗ для каждой из фаз. Но его установка подчиняется тем же правилам – на корпусе указывается расположение фазных проводов и общего нуля. Важно – не перепутать фазы на входе и выходе, чтобы работа была корректной.

Противопожарный дифавтомат на входе трехфазной сети.Противопожарный дифавтомат на входе трехфазной сети.

Схема приведена в усечённом виде. В дальнейшем фазы распределяются так, чтобы на каждую выпадала примерно равная нагрузка. И затем уже каждая фаза может делиться на отдельные линии, которые по мере необходимости защищаются АВДТ или парой УЗО с АВ. То есть  по том же принципу, что показывался выше.

Расширить информацию по схемам подключения дифференциальных автоматов поможет предлагаемое вниманию читателей видео:

Видео: Схемы подключения дифавтоматов с пояснениями мастера

Типичные ошибки при подключении дифференциальных автоматов

Имеет смысл обратить внимание читателей на те ошибки при установке дифавтоматов, которые допускаются довольно часто и приводят или к неработоспособности схемы, или даже к выходу прибора защиты из строя.

Описание ошибкиИллюстрацияХарактерные симптомы
При подключении дифавтомата нарушено указанное расположение проводов ввода и выхода на нагрузку (если модель не отличается универсальностью в этом вопросе)Противопожарный дифавтомат на входе трехфазной сети.Оценка дифференциального тока проводится некорректно.
Бессистемное срабатывание, некорректная работа, отказ включаться.
Перепутано направление подключения проводов – фаза в одну сторону, ноль – в другую.Противопожарный дифавтомат на входе трехфазной сети.Вместо взаимной компенсации, магнитные потоки на сердечнике дифференциального трансформатора накладываются, и контрольная обмотка определяет дифференциальный ток даже тогда, когда его нет.
Кнопка «тест» может работать нормально, но при включении нагрузки происходит мгновенное выключение АВДТ.
На каком-то участке схемы (неважно, каком) допущено объединение рабочего нуля с контуром заземленияПротивопожарный дифавтомат на входе трехфазной сети.Утечка тока заложена «по умолчанию».
АДВТ вообще невозможно включить – сразу срабатывает защита.
Ноль на нагрузку пущен не из АВДТ, а с общей шины, расположенной по схеме выше дифавтоматаПротивопожарный дифавтомат на входе трехфазной сети.Оценка дифференциального тока некорректная.
АДВТ включается, тест проходит нормально, но при включении нагрузки происходит моментальное срабатывание защиты.
После дифавтомата нулевой провод не идет непосредственно на нагрузку, а возвращается на общую нулевую шину. И только потом идет на линию нагрузкиПротивопожарный дифавтомат на входе трехфазной сети.Оценка дифференциального тока некорректная — по нулевому проводнику АВДТ ток практически не проходит.
Прибор включается, но тест не работает, а при попытке включить нагрузку мгновенно срабатывает защита
При использовании двух дифференциальных автоматов допущена ошибка – перепутаны нулевые провода разных линийПротивопожарный дифавтомат на входе трехфазной сети.Оценка дифференциального тока на обеих линиях становится некорректной.
Дифавтоматы включаются, на прохождение теста реагируют нормально. Но любое подключение нагрузки хотя бы на одной линии приводит к срабатыванию защиты на обоих АВДТ.
Опять же при использовании двух (или более) дифференциальных автоматов – ниже по схеме допущено, ошибочно или намеренно, объединение нулей отдельных линийПротивопожарный дифавтомат на входе трехфазной сети.Оценка дифференциального тока в обеих линиях выполняется некорректно.
АВДТ включаются, но при нажатии кнопки «тест» на любом из них – выключаются сразу оба. И при подключении нагрузки к любой линии сразу происходит срабатывание дифференциальной защиты на обоих приборах.

*  *  *  *  *  *  *

Итак, были рассмотрены устройство и классификация автоматических выключателей дифференциального тока, основные схемы их включения домашней или квартирной электросети, часто допускаемые ошибки при их коммутации.

Напоследок можно добавить, что дифавтоматы все же не пользуются особой любовью электриков. Многие мастера предпочитают обходиться установкой защиты, собираемой из УЗО и автоматических выключателей. Схема получается более гибкой и ремонтопригодной, а учитывая высокую стоимость АВДТ – еще и более рентабельной.

Подробнее об этом можно почитать в специальной статье нашего портала, которая так и называется – «Что лучше, УЗО или дифавтомат?»

Как подключить дифавтомат в однофазной сети

Как правильно подключать дифавтомат

Дифференциальный автоматический выключатель – это электромеханический прибор, обеспечивающий защиту электросети от повреждений в результате короткого замыкания или высоких нагрузок. Помимо этого, он обеспечивает безопасность людей, не допуская поражения электричеством при касании линии, в которой имеется утечка тока. Таким образом, он объединяет в себе функции двух аппаратов: защитного автомата и УЗО. Подключение дифавтомата – задача не из легких, и чтобы правильно выполнить ее, нужно соблюдать меры безопасности, а также выполнять правила монтажа. О том, как подключить дифавтомат, и пойдет речь в этой статье.

Конструктивные особенности дифференциальных автоматов

Как уже было сказано, установка в сеть дифавтомата позволяет обеспечить защиту от утечек электротока, перегрузок и сверхтоков КЗ. Этот прибор является комбинированным, и в его состав входят две основных составляющих:

  • Защитный автомат с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при появлении нагрузки, превышающей расчетную. АВ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают – однофазную или трёхфазную.

Устройство защитного автомата

  • Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальном функционировании сети воздействуют магнитные потоки одинаковой силы, не давая разъединить линию. При возникновении утечки (ухода электричества в землю) равномерность потоков нарушается, в результате чего происходит переключение реле с обесточиванием линии.

Кроме АВ и УЗО, автомат имеет в своем составе дифференциальный трансформатор, а также электронный элемент усиления.

Установка дифавтомата в одно- и трехфазной сети

Прежде чем начать подключение дифференциального автомата, необходимо нажать на его корпусе кнопку «Тест». Таким образом, искусственно создается утечка тока, на которую прибор должен отреагировать отключением. Это позволит удостовериться в исправности устройства. Если при тестовом испытании аппарат не отключился, пользоваться им нельзя.

В бытовых однофазных сетях, где показатель рабочего напряжения составляет 220В, устанавливаются двухполюсные АВДТ.

Двухполюсный дифавтомат

Подключение дифавтомата в однофазной электрической сети требует правильного подсоединения нулевых проводов: ноль от нагрузки подключается с нижней части прибора, а от питания – с верхней.

Монтаж четырехполюсного диф. автомата, предназначенного для защиты трехфазной сети, рабочее напряжение в которой равно 380В, производится по аналогичному принципу. При этом нужно учитывать, что трехфазный (четырехполюсный) дифавтомат занимает в распределительном щите больше места, чем однофазный. Это обусловлено необходимостью установки блока дифференциальной защиты.

Корпус некоторых типов АВДТ маркируется обозначением 230/400V. Такое устройство может устанавливаться в сети как с одной, так и с тремя фазами. Во втором случае эти приборы монтируются на потребители, использующие только одну фазу – это может быть группа розеток или отдельные аппараты.

Схемы подключения

Основное правило, которое должна учитывать любая схема подключения дифференциального автомата, гласит: АВДТ нужно подсоединять к фазам и нулевому проводнику исключительно той линии или ответвления, для защиты которой предназначен этот прибор.

Пример смешанной схемы – дифавтоматы и автоматические выключатели

Вводной автомат

Дифференциальный автомат в щитке в этом случае устанавливается на вводном проводе. Такая схема подключения дифавтомата получила свое название потому, что устройство защищает все группы и ветки сети, к которой оно подсоединено.

При подборе АВДТ для этой схемы необходимо учитывать все рабочие параметры линии, в том числе и потребляемую мощность. Такой способ подключения защитного устройства имеет ряд плюсов, к которым относятся:

  • Экономия, поскольку на всю сеть устанавливается единственный автомат.
  • Компактность, так как одно устройство не занимает в щитке много места.

Минусы этой схемы таковы:

  • При возникновении нарушений в сети обесточивается вся квартира или дом.
  • При любой неисправности на ее поиск и устранение уйдет много времени, поскольку нужно будет найти ветку, на которой произошел сбой, а также установить конкретную причину неполадок.

Наглядные схемы подключения дифавтоматов на видео:

Отдельные автоматы

Этот метод подключения предусматривает установку нескольких дифференциальных АВ. Установка дифавтомата производится на каждую отдельную ветку или мощный потребитель. Кроме того, дополнительный АВДТ ставится перед группой самих защитных устройств. К примеру, на осветительные приборы устанавливается один аппарат, на розеточную группу – другой, а на электроплиту – третий.

Пример защиты на дифавтоматах

Преимуществом этого способа является максимальный уровень обеспечения безопасности, а также достаточно легкий поиск возможных неисправностей. Недостаток его – большие затраты, связанные с покупкой нескольких дифференциальных автоматов.

Дифавтомат в схеме без заземления

Еще не так давно технология строительства любых зданий учитывала обязательное устройство заземляющего контура. Все имеющиеся в доме распределительные щиты подключались к нему. В современном строительстве оборудование заземления не является обязательным. В таких зданиях и имеющихся в них квартирах дифференциальные АВ должны устанавливаться обязательно, чтобы обеспечить необходимый уровень электрической безопасности. Дифавтомат в такой схеме не только защищает сеть от неполадок, но и играет роль заземляющего элемента, предотвращая утечку электротока.

Наглядно про подключение дифавтоматов на видео:

Что нужно помнить при подключении дифференциального автомата?

Независимо от того, в однофазную или трехфазную сеть подключается защитное устройство, при его установке должны соблюдаться нижеперечисленные правила:

  • Питающие кабели следует подсоединять к верхней части прибора, а провода, идущие на потребители – к нижней. На корпусной части большинства дифференциальных АВ имеется принципиальная схема, а также обозначение разъемов.

Маркировка контактов и схема подключения на корпусе дифавтомата

Очень важно правильно подключить дифавтомат, поскольку неверное подсоединение проводников с высокой долей вероятности станет причиной сгорания устройства. Если кабели недостаточно длинны, их нужно заменить или нарастить. Как вариант – аппарат можно перевернуть на ДИН-рейке, но в этом случае можно запутаться по ходу дальнейшей установки.

  • Необходимо соблюдать полярность контактов. Все защитные устройства в соответствии с международными стандартами имеют маркировку разъемов: для фазных – L, для нулевых – N. Подводящий кабель обозначается цифрой 1, а отводящий – 2. Если контакты будут подключены неправильно, то прибор, скорее всего, не сгорит, но при этом не будет реагировать на неполадки в сети.
  • Во многих аппаратах схема подключения предусматривает подсоединение всех нулевых проводников к общей перемычке. Но в случае с дифференциальным АВ этого делать нельзя, иначе питание будет постоянно отключаться. Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует соединять только с той веткой, которую он защищает.

Неправильное подключение нагрузки к дифавтомату

Порядок подключения

Теперь поговорим о том, как правильно подключить АВДТ. После того, как вы определились со схемой монтажа и приобрели все, что нужно для установки, переходим к подключению. Оно производится в следующем порядке:

  • Внимательно осмотрите корпус устройства. На нем не должно быть трещин и других дефектов, поскольку они могут стать причиной некорректной работы прибора.
  • Отключите питание в домашней сети рубильником в распределительном щитке.
  • Тестером или отверткой-индикатором проверьте контакты подключенных потребителей, чтобы убедиться, что к ним не поступает напряжение.
  • Прикрепите к DIN-рейке дифавтомат.
  • Снимите изоляционный слой с концов подключаемого провода (примерно по 5 мм). Для этого удобнее всего использовать бокорезы.
  • Подсоедините фазные и нулевые жилы: от провода питания – к верхним клеммам защитного устройства, а от защищаемой линии – к нижним.

После этого остается включить питание сети и удостовериться, что прибор работает правильно.

Порядок сборки распредщита на дифавтоматах на видео:

Наиболее распространенные ошибки при подключении АВДТ

Если после подсоединения дифференциального автомата он срабатывает при малейшей нагрузке или не включается вообще, значит, его установка была произведена неправильно.

При неправильном монтаже часть схемы придется переделывать

Существует несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:

  • Соединение нейтрального провода с кабелем заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить в верхнее положение рычажки устройства.
  • Подключение нуля к нагрузке с нулевой шины. При таком подсоединении рычажки прибора устанавливаются в верхнее положение, но отключаются при подаче малейшей нагрузки. Ноль следует брать только с выхода защитного аппарата.
  • Подсоединение нуля с выхода устройства вместо нагрузки к шине, а с последней – к нагрузке. Если подключение выполнено таким образом, рычажки прибора можно будет установить в исходное положение, но как только будет включена нагрузка, АВДТ вырубит. Кнопка «Тест» в этом случае также работать не будет. Такие же симптомы будут наблюдаться, если перепутать подключение нуля, подсоединив его с шины к нижней, а не к верхней клемме аппарата.
  • Перепутанное подключение нулевых проводов с двух разных АВДТ. В этом случае оба автомата будут включаться, кнопка «Тест» на каждом из них будет работать правильно, но как только будет подключена нагрузка, вырубятся сразу оба устройства.

Перепутанные провода приводят к ошибкам подключения

  • Соединение нулевых проводов от двух АВДТ. Когда допущена эта ошибка, рычажки обоих аппаратов устанавливаются в рабочее положение, но при подключении нагрузки или нажатии кнопки «Тест» на любом дифавтомате отключатся оба одновременно.

Разбор основных ошибок подключения на видео:

Заключение

В этой статье мы рассказали, как правильно подключить дифавтомат, а также разобрались с основными ошибками, которые допускаются при этой процедуре. Учитывая это, вы сможете самостоятельно установить защитное устройство, а если при этом будет допущена ошибка – легко найдете и исправите ее.

Схема Подключения Дифференциального Автомата - tokzamer.ru

Защитное устройство особенно необходимо там, где имеется повышенный риск поражения током. Нагрузка присоединяется к цепи, не входящей в зону ответственности УЗО.


При выполнении электрического монтажа необходимо придерживаться общепринятой цветовой маркировки проводов.

Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания.
УЗО схема подключения

Загрубление уставок защиты, как и ее блокирование, недопустимо. Срабатывание электромагнита происходит при увеличении нагрузочного тока выше установленного уровня.

Если качество изоляции в схеме хорошее, то через нее никаких токов утечки не будет. В этом случае дифавтомат просто не будет работать, и цепь останется незащищенной.

Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Следующая схема подключения дифавтомата состоит из общего входного АВДТ и дифавтоматов в каждой отходящей линии.

Они обычно реализуются в небольших сетях.

Для Вольт необходим четырехполюсный аппарат. Эти приборы можно использовать и в однофазной сети, и трехфазной.

Электрический щит с одним ДИФ автоматом. Почему?

Сообщить об опечатке

В противном случае высока вероятность повреждения составляющих деталей электронной схемы. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах. Как уже было сказано ранее, проходящие токи будут провоцировать устройство на ложное срабатывание. Также советуем Вам обязательно ознакомиться с ошибками при подключении, которые мы предоставили ниже.


Входящую фазу нужно направлять в клемму, промаркированную буквой L, а входящий ноль — присоединять к клемме, обозначенной как N. Если разводка электроцепи отличается сложностью, величина утечки тока бывает значительно больше 30мА.

Согласно своим инструкциям, инспектор энергосбытовой организации заставит демонтировать устройство, чтобы предотвратить получение электричества в обход счетчика. В этом случае важно, чтобы фаза была подключена строго на тот токовод, через который проводится тестирование УЗО в рабочем состоянии.

Мы рассмотрим подключение дифавтомата в двухпроводной и трехпроводной однофазной системе. И в такой ситуации установка дифавтомата является не столь рекомендацией, сколько требованием электробезопасности.

Известен также облегченный вариант предыдущей схемы, в котором с целью экономии не устанавливается общий дифференциальный выключатель.

То есть, оно заменяет УЗО в плане защиты человека от утечек тока, и автоматический выключатель в плане перегрузок и короткого замыкания.

Первый прекращает подачу тока при возникновении перегрузки на группе потребителей, к которым подключен, а второй — при коротком замыкании. Поэтому провода питающей сети от счетчика контроля электроэнергии подаются на верхние клеммы автомата, а с нижних клемм провода будут соединены с обычными автоматами, которые установлены по группам.
Подключение ДИФавтомата

Еще по теме: По каким документам делают энергетический паспорт здания

Дифавтомат – особенности и параметры

Правила монтажа Большой популярностью у потребителей пользуются дифференциальные автоматы с номинальным током утечки до 30 мА. Мощность дифференциального выключателя рекомендуется подбирать чуть меньше мощности автомата, вмонтированного с ним в одну цепь.

Результат — отключение одного либо двух сразу защитных устройств. Для повышения эффективности защиты в сложных системах нужно устанавливать несколько ступеней защиты с селективным срабатыванием устройства защитного сигнала с наименьшим номиналом.

К примеру, нельзя нулевой провод, вышедший из защитного прибора подключать к другому нулевому проводу. Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети. Но в некоторых домах или на дачном участке контур заземления отсутствует вовсе.

Во время возникновения токов утечек при срабатывании защиты эти же три контакта автоматически разрывают свои цепочки. Тост: Висел на столбе электромонтер, сжимал зубами два куска провода. Дифференциальный автомат комплектуется автоматическим выключателем, а потому считается более совершенным в технологическом отношении устройством.

Принципа построения здесь такой же, как и в прошлом случае. Для этого к нечетным клеммам подключают входные цепи, а к четным — выходные. Что произойдет если вдруг в какой то из квартир возникнет утечка. Соблюдение полярности позволяет исправно выполнять все свои функции АВДТ.

Выбираем способ

Если вы живете в многоквартирном доме старой постройки, единственным способом правильно подключать УЗО и дифавтоматы в однофазной сети является прокладка провода защитного заземления от этажного щитка в квартиру. Для этого есть специальные выступы, которые удерживают устройство на месте.

Чтобы не допускать этой грубой ошибки, нужно использовать фазу и ноль одного конкретного выключателя. К основным стоит отнести: Группа расцепителей тепловой и электромагнитный. Нулевой провод окрашивают в голубой или синий цвет.

Благодаря расширенным возможностям, изделие пользуется широким спросом в быту и на производстве. Сечение выбирается исходя из номинала. Если защита все равно срабатывает, значит, в кабеле замыкание или он дает утечку.
УЗО или Дифавтомат? Что выбрать?

Работа дифавтомата в двухпроводной цепи

Нужно отсоединить питающий кабель от нагрузки и выполнить повторное включение. Опасность несет другая ситуация, когда срабатывания не происходит при наличии утечки тока.

В определенный момент пластина из биметалла постепенно изгибается. В определенный момент она воздействует на отключающий орган защитного устройства. Как работает дифференциальный автомат Так как данный прибор в своей конструкции имеет два разных по назначению блока, то соответственно эти блоки будут по-разному реагировать на нарушения в электрической цепи.

Подключение дифавтомата практически похоже на подключение УЗО. В ней присутствует сразу несколько приборов, которые устанавливаются на каждую группу или разделяют группы на несколько участков.

Неполнофазное подключение защиты. Для быстрого срабатывания используют селективные устройства, которые бывают двух классов S и G. Установка выделенного устройства но меньшей мощности для каждой из потенциально небезопасных линий ванная комната, кухня, гараж, подвальное помещение.

Принципы работы дифавтомата

Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии. Верхние клеммы в приборе входящие, а нижние — исходящие. Результат ошибки — ложные срабатывания одной или обеих систем.

Прежде чем установить их на необходимый участок цепи, надо правильно определить его функциональные возможности. Вторая схема собрана без селективных дифференциальных автоматических выключателей, поэтому здесь при возникновении повреждения в одной из квартир отключится автомат этой квартиры плюс еще и автомат на площадке. Флажок, который показывает причину отключения Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Тем самым напряжение, которое циркулирует через сеть, составляет всего вольт.

Схема подключения дифавтомата

То есть, если в какой-то группе появится одно из трех нарушений электрической цепочки КЗ, перегруз, ток утечки , то защитный прибор отключит сразу все группы потребителей. Как правило, через дифференциальные автоматы запитывают стиральные машины, кухонные электрические плиты, кондиционеры, розетки с заземляющими контактами.

Этого делать не стоит. В этом случае в щитке нужно изыскать гораздо больше свободного пространства. В идеале защитные аппараты должны сработать сразу после нарушения электрической изоляции, а не дожидаться когда человек попадет под напряжение.
подключение дифференциального автомата

python - Windows-эквивалент команды unix diff с выводом ed

Переполнение стека
  1. Товары
  2. Клиенты
  3. Случаи использования
  1. Переполнение стека Общественные вопросы и ответы
  2. Команды Частные вопросы и ответы для вашей команды
  3. предприятие Частные вопросы и ответы для вашего предприятия
  4. работы Программирование и связанные с ним возможности технической карьеры
  5. Талант Нанять технических талантов
  6. реклама Обратитесь к разработчикам по всему миру
,

[ROS Q&A] 126 - Как настроить дифференциальный привод ROS-контроллер

В этом видео мы увидим, как настроить контроллер ROS с дифференциальным приводом для колесного робота, используя симуляцию Gazebo.

Это видео пытается ответить на вопрос Хайме, размещенный на форуме ответов ROS о том, как он не может заставить работать контроллер, и получает сообщение об ошибке:

Controller Spawner не может найти ожидаемый интерфейс ROS controller_manager

Шаг1.Создать проект

Начнем с создания нового проекта в студии разработки ROS.

Примечание: если у вас еще нет учетной записи. Вы можете зарегистрировать его здесь бесплатно.

Шаг 2. Создать робота

В качестве примера мы будем использовать самодельный робот с приводом на два колеса с дифференциалом.

Вы можете протестировать код на собственном роботе с конфигурацией дифференциального привода.

Шаг 3. Добавьте файл конфигурации контроллера для вашего робота

Ставьте файл конфигурации (эл.грамм. файл my_diff_drive.yaml показан здесь) в папке config ваше дерево исходного кода может выглядеть следующим образом.

Давайте начнем с вставки всего кода из вопроса в файл my_diff_drive.yaml.

 mobile_base_controller:
  тип: "diff_drive_controller / DiffDriveController"
  left_wheel: 'wheel_left_joint'
  right_wheel: 'wheel_right_joint'
  publish_rate: 50.0 # по умолчанию: 50
  Pose_covariance_diagonal: [0.001, 0.001, 1000000.0, 1000000.0, 1000000.0, 1000.0]
  twist_covariance_diagonal: [0,001, 0,001, 1000000.0, 1000000.0, 1000000.0, 1000.0]

  # Расстояние между колесами и диаметр. Оба варианта являются необязательными.
  # diff_drive_controller попытается прочитать один или оба из
  # URDF, если не указан в качестве параметра
  wheel_separation: 1.0
  wheel_radius: 0,3

  # Множители расстояния между колесами и радиуса
  wheel_separation_multiplier: 1.0 # по умолчанию: 1.0
  wheel_radius_multiplier: 1.0 # по умолчанию: 1.0

  # Тайм-аут команд скорости [с], по умолчанию 0,5
  cmd_vel_timeout: 0,25

  # Базовый frame_id
  base_frame_id: base_footprint #default: base_link

  # Пределы скорости и ускорения
  # Если min_ * не указан, по умолчанию используется -max_ *
  линейна:
    Икс:
      has_velocity_limits: правда
      max_velocity: 1.0 # м / с
      min_velocity: -0,5 # м / с
      has_acceleration_limits: истина
      max_acceleration: 0.3

Шаг 4. Создать файл запуска

В нашем случае файл запуска должен выглядеть примерно так.


<Запуск>















ВНИМАНИЕ:

Две ошибки - это то, что мы делаем.

  1. Аргументы для контроллера должны иметь то же имя в файле .yaml, что и «mobile_base_controller».
  2. Согласно.yaml, здесь нет пространства имен / робота, поэтому нам не нужно добавлять его в узел контроллера.

Что нужно убедиться:

  1. Левое и правое колеса в файле .yaml должны совпадать с определением URDF вашего робота.
  2. Контроллер беседки должен быть добавлен в определение URDF, а также тег передачи, который будет использоваться для контроллера беседки. В нашем случае мы добавляем следующий код в .urdf, чтобы добавить в него элемент управления беседкой.
...

<имя передачи = "left_wheel_transmission">
  <Тип> transmission_interface / SimpleTransmission

     hardware_interface / VelocityJointInterface

  <имя привода = "left_wheel_actuator">
     7
     VelocityJointInterface



<имя передачи = "right_wheel_transmission">
  <Тип> transmission_interface / SimpleTransmission

     hardware_interface / VelocityJointInterface

  <имя привода = "right_wheel_actuator">
     7
     VelocityJointInterface



,..

<Бельведер>




Шаг 4. Опять ланч

Лучше снова скомпилировать и запустить:

cd ~ / Simulation_ws

catkin_make

исходный код devel / setup.bash

roslaunch two_wheel_drscription question.launch

Тогда вы можете использовать

ростопный список

Если вы видите следующие разделы, значит, ваш контроллер включен и работает правильно.

На вынос сегодня:

  1. Имя аргумента узла контроллера должно быть таким же, как в файле конфигурации контроллера.
  2. Не указывайте пространство имен робота, если вы его не используете.
  3. Совместное имя в файле конфигурации контроллера должно совпадать с именем в urdf
  4. Плагин gazebo_ros_control также должен быть добавлен в файл urdf.
  5. Не забудьте снова скомпилировать перед запуском.

Если вы хотите узнать больше об управлении ROS и о том, как построить двухколесного робота в ROS с нуля, посетите Robot Ignite Academy для получения дополнительной информации.

// ССЫЛКИ ПО ТЕМЕ

▸ Исходный вопрос: https://answers.ros.org/question/289561/help-to-run-diff_drive_controller/
▸ Академия Robot Ignite: https://goo.gl/pF81sN
▸ Основы ROS за 5 дней ( Python): https://goo.gl/HGPP1M
▸ Основы ROS за 5 дней (C ++): https://goo.gl/evXQCA
▸ Студия разработки ROS: https://goo.gl/FzHTQU

,

Краткое руководство по диагностике шума дифференциала и трансмиссии

Мы не знаем, что звучит хуже - автомобильные парни, поющие шоу в душе, или воющий дифференциал . Хотя это не поможет нашему пению, мы можем помочь вам диагностировать звуки, исходящие от неисправного дифференциала.

Стук, вой или вой могут указывать на изношенную ведущую шестерню, неисправные подшипники или неисправную установку шестерни. Иногда шум не связан с дифференциалом, а вызван другими компонентами трансмиссии или оси .Это руководство поможет вам сопоставить шум, который вы слышите, с производящим его дифференциалом или компонентом оси, или, по крайней мере, приблизиться к вам.

Шум: Вой при замедлении (передачи были ранее тихими)
Причина: Ослабление подшипник ведущей шестерни предварительный натяг

Шум: Вой с грохотом или грохотом при ускорении на любой скорости (прежде тихие передачи)
Причина: Изношен подшипник задней шестерни или изношен комплект шестерен

Шум: Вой без грохота или грохота при ускорении на любой скорости (передаточные числа тихие)
Причина: Износ шестерен из-за отсутствия смазки или перегрузки

Шум: Вой при ускорении в небольшом диапазоне скоростей (передачи ранее были тихими)
Причина: Износ шестерен из-за отсутствия смазки или перегрузки

Шум: Вой после установки зубчатой ​​передачи
Причина: Неисправные шестерни или неправильная установка

Шум: Низкий грохот на всех скоростях свыше 20 миль в час
Причина: Износ подшипников

Шум: Жужжание при ускорении / замедлении со скоростью около 10 миль в час
Причина: Износ подшипников шестерни


См. Также:
Спросите! с Джеффом Смитом: Как исправить вибрацию трансмиссии, отрегулировав угол шестерни
Сумка с почтой в понедельник: Устранение повторяющейся вибрации трансмиссии

Шум: Стук или лязг при повороте, движении задним ходом или быстром замедлении (например, на съезде с автострады).Шум усиливается в теплую погоду.
Причина: Дребезжание поз из-за неправильной смазки; изношены сцепления или крестовины; неправильная сборка

Шум: Стук, хруст или треск при повороте. Шум не зависит от температуры
Причина: Сильно изношенные или сломанные крестовины

Шум: Стук или сильный щелчок каждые два-три фута во время ускорения и замедления
Причина: Поврежденный или сломанный зуб или зубья шестерни



Шум: Стук или сильный щелчок каждые два-три фута во время ускорения или замедления, но не одновременно
Причина: Высокая точка или сильная стружка на зубе ведущей шестерни

Шум: Стук или сильный щелчок каждые восемь футов во время ускорения и замедления
Причина: Поврежденный или сломанный зуб или зубья коронной шестерни

Шум: Стук или сильный щелчок каждые восемь футов во время ускорения или замедления, но не одновременно
Причина: Высокая точка или сильная стружка на зубе коронной шестерни

Шум: Щелчки во время замедления с 20 миль в час до полной остановки
Причина: Изношены отверстия шестерни на стороне картера водила

Шум: Грохот или щелчки, усиливающиеся во время крутых поворотов
Причина: Плохие ступичные подшипники

Шум: Скрип или скрежет трансмиссии на любой скорости
Причина: Износ или повреждение Карданные шарниры

Шум: Дребезжание при нажатии на педаль газа (взлет)
Причина: Изношенные карданные шарниры; изношены звездочки паука; изношены шлицы оси; чрезмерный люфт шестерен; ослабленные шлицы ярма; изношены шлицы вилки скольжения

Шум: Стук сразу после взлета с остановки
Причина: Изношены шлицы вилки скольжения

Шум: Устойчивая вибрация, возрастающая с увеличением скорости
Причина: Износ карданного шарнира или дисбаланс приводной вал

Шум: Циклическая вибрация различной интенсивности.Интенсивность увеличивается в определенном диапазоне скоростей, ухудшается при замедлении
Причина: Слишком маленький угол шестерни (не параллельно передней вилке на приводном валу)

Автор: Дэвид Фуллер Дэвид Фуллер - управляющий редактор OnAllCylinders. За свою 20-летнюю карьеру в автомобильной промышленности он освещал различные гонки, шоу и отраслевые мероприятия, а также написал статьи для нескольких журналов. Он также сотрудничал с ведущими и отраслевыми изданиями по широкому кругу редакционных проектов.В 2012 году он помог основать OnAllCylinders, где ему нравится освещать все аспекты хот-роддинга и гонок. ,

Как управлять несколькими базами данных в Rails 6

Author profile picture

@ karan.shah karan.shah

Основатель @SoluteLabs, путешественник, фотограф, страстный поклонник новых стартапов и технологий

С запуском Rails 6 один из Были объявлены новые функции, касающиеся поддержки нескольких баз данных.

Author profile picture

Эта передышка пришла ко мне, когда в одном из наших приложений я изо всех сил пытался эффективно управлять отдельными БД. Такая поддержка может потребоваться по нескольким причинам, например:

  • Использование базы данных SQL для хранения пользовательских данных и NoSQL для данных о местоположении
  • Наличие нескольких баз данных SQL для управления отдельными приложениями, но приложению может потребоваться прямой доступ к другие БД
  • Управление несколькими базами данных NoSQL и Redis для хранения различных типов данных и т. д.

При использовании нескольких баз данных обычно один служит главным, а другие подчиненными серверами.Поскольку я справлялся с этим до выпуска rails 6, я использовал не очень оптимальный (читай исправленный / хакерский) способ сделать это. Я создал отдельный файл YAML для второй базы данных, чтобы хранить информацию о подключении. Вот пример файла:

  second_database.yaml
  адаптер: db_adapter
  кодировка: db_encoding
  бассейн: db_pool
  имя пользователя: db_username
  пароль: db_password
  база данных: db_name
  host: db_host

Чтобы получить доступ к нескольким базам данных, я бы каждый раз:

  • Устанавливаю соединение, считывая информацию о соединении из файла YAML
  •   config = YAML.load_file (second_database.yaml ')
    connection = ActiveRecord :: Base.establish_connection (
      адаптер: config ['адаптер'],
      хост: config ['хост'],
      база данных: config ['база данных'],
      имя пользователя: config ['имя пользователя'],
      пароль: config ['пароль']
    )
  • Закрыть соединение

Такая головная боль!

Но с выпуском нового Rails 6 вам, вероятно, не придется мучиться (и мучиться с собственным кодом) для управления несколькими базами данных.

Как только был запущен Rails 6, я обновил свое приложение, чтобы воспользоваться преимуществами поддержки нескольких БД. Давайте шаг за шагом разберемся с обновлением и настройкой нескольких баз данных.

  • Во-первых, проверьте и обновите версию ruby ​​до 2.5, так как rails 6 должен требовать Ruby 2.5 или новее.
  • Обновите свою версию Ruby до 2.5 или новее:
    • Во время обновления ruby ​​может появиться возможность получать синтаксические ошибки или предупреждения об устаревании только из-за обновления версии.
    • Обновляйте версии ruby ​​постепенно - не переходите напрямую к последней версии ruby; это вызовет у вас много проблем.
    • Обновление до следующей инкрементной версии; устранять ошибки и предупреждения; запустите и разрешите тестовые примеры и повторите процесс.
  • Обновите направляющие до последней версии в серии 5.2:
    • Так как в этой статье рассматриваются только рекомендации по обновлению с направляющих 5.2 на направляющие 6; убедитесь, что у вас установлена ​​последняя версия версии 5.x серии.
  • Обновление gemfile для версии rails 6:
    • Теперь пора обновить версию rails в вашем Gemfile; измените версию гема rails в вашем файле гема.
    • Запустите команду Bundle update rails в терминале, чтобы обновить rails и другие зависимые драгоценные камни.
  • Запустить приложение rails: обновить в терминале:
    • Выполнив эту команду, вы обнаружите, что в ваше приложение добавлены некоторые новые параметры конфигурации. Я предлагаю вам использовать опцию инструмента сравнения (d) для каждого изменения файла.
  • Раскомментируйте значения по умолчанию в new_framework_defaults_6_0.rb:
    • Теперь запустите установку пакета для установки оставшихся гемов и выполните миграцию и устраните проблему, если таковая имеется.
    • После этого масштабного обновления давайте протестируем ваше приложение. Запустите свои TestCases; решить, если что-то не удалось, и устранить предупреждение об устаревании.
  • Запустите localhost и выполните ручное тестирование:
    • Я бы посоветовал вам провести один раунд ручного тестирования вашего приложения.Удалите рельсы и начните тестировать свое приложение вручную.

Bingo , теперь вы работаете на Rails 6!

Теперь перейдем к настройке нескольких БД с помощью rails 6.

С поддержкой нескольких баз данных rails 6 у вас может быть более одной базы данных с репликой (копией только для чтения) каждой базы данных.

Теперь рассмотрим ваше приложение rails с единственной первичной базой данных, и теперь, после обновления до Rails 6, вам нужно добавить новую базу данных для некоторых из новых таблиц.Текущая версия вашего database.yml выглядит так:

Author profile picture

With rails 6; вы можете добавить реплику для своей первичной базы данных, а также можете добавить новую базу данных, обновив свой database.yml следующим образом:

Author profile picture

Рассмотрите несколько моментов, о которых вам нужно позаботиться при использовании реплики для своей базы данных:

  • Для первичной базы данных и базы данных-реплики имя базы данных должно быть одинаковым, потому что обе базы данных содержат одни и те же данные. При использовании базы данных реплик вам необходимо добавить реплику
     : true
    в настройки базы данных.
  • Имя пользователя для реплики и первичной базы данных должно быть другим; основной пользователь будет иметь права как на чтение, так и на запись, в то время как пользователь реплики будет иметь только разрешение на чтение; не пиши.
  • При добавлении новой базы данных вам также необходимо позаботиться о пути миграции. Чтобы реализовать его, вам необходимо добавить параметр
      migrations_path
    в файл database.yml, как показано выше. Хотя у нас есть база данных реплик, мы не установили для нее путь миграции.

После этого шага у вас будет добавлена ​​новая база данных; А теперь давайте создадим для него модель. Чтобы использовать новую базу данных, вам нужно добавить в приложение один класс абстрактной модели; как показано ниже:

    Author profile picture

Теперь вы можете получить доступ к новой базе данных; Теперь давайте кратко обсудим несколько функций базы данных:

1. Автоматическое переключение соединения между первичной базой данных и базой данных реплики:

Чтобы использовать базу данных только для чтения в приложении, вам необходимо настроить промежуточное ПО для автоматического переключения соединений.

Автоматическое переключение соединения позволяет вашему приложению переключаться между первичной базой данных и базой данных-репликой на основе методов HTTP-запроса.
Например, если ваше приложение получает запрос POST, PUT, DELETE или PATCH, оно автоматически записывается в первичную базу данных. А для таких запросов, как GET или HEAD, приложение читает с реплики.

Для настройки промежуточного программного обеспечения для автоматического переключения соединений; раскомментируйте или добавьте следующую строку в конфигурацию приложения.

Author profile picture

Rails отправляет запрос GET или HEAD первичному серверу, только если запрос чтения находится в пределах того, что мы настроили выше; по умолчанию он будет установлен на 2 секунды. Вы можете изменить его в соответствии с инфраструктурой вашей базы данных.

2. Ручное переключение соединения между первичной базой данных и базой данных реплики:

Для подключения к реплике или первичной базе данных вручную; rails предоставляют метод
  ActiveRecord :: Base.connected_to
. Иногда вашему приложению необходимо подключиться к первичному или реплицированному, независимо от типа запроса.В таких случаях вы можете использовать метод
  connected_to
, предоставляемый ActiveRecord. Author profile picture

Используя приведенный выше код, вы можете заставить свое приложение подключаться к базе данных блогов независимо от типа запроса.

Author profile picture

Теперь эта команда использует соединение для чтения реплик базы данных блогов и ее использования.

Какие функции не поддерживаются Rails 6 для нескольких баз данных?

Вот они,

  • Sharding
  • Балансировка нагрузки реплик
  • Объединение нескольких баз данных

Мы можем ожидать, что эти функции появятся в ближайшее время и помогут нам настроить, использовать и управлять несколькими базами данных с помощью Rails 6 супер эффективно.

    Author profile picture
Связанные
Теги
The Noonification banner

Подпишитесь, чтобы получать ежедневные обзоры главных технических новостей!

.

Отправить ответ

avatar
  Подписаться
Уведомление о
