ДИММЕР СВОИМИ РУКАМИ – ПАЯЕМ СВЕТОРЕГУЛЯТОР

Какой смысл самостоятельно собирать диммер если современный рынок электротехнических приборов переполнен самыми разнообразными регуляторами яркости свечения ламп? Ведь гораздо проще приобрести готовое устройство, нежели познавать азы радиолюбительства. Однако это далеко не всегда справедливо. Например, я хотел оснастить регулятором яркости настольную лампу, описанную ранее в статье – «Ремонт настольной лампы». Походив по магазинам, торгующими выключателями, розетками, разными электротехническими товарами, среди значительного разнообразия мне не удалось найти диммер необходимых размеров, позволяющих «впихнуть» его в настольную лампу. В результате было принято решение собрать диммер своими руками.

В сети Интернет обнаружить информацию, касающуюся собственноручного изготовления регулятора, в нужном объеме не вышло. Хотя основную информацию я все же нашел – мне удалось отыскать наиболее простую схему данного устройства, полностью отвечающую моим требованиям.

Подчеркну, данная схема очень проста — справиться с ее сборкой сможет каждый, даже далекий от электроники человек.

Внимание, назначение выводов справедливо в случае использования симистора BT134. Если применяется другой, то назначение выводов будет соответственно другим (назначение выводов того или иного симистора можно найти в Интернете).

Ключевыми элементами выбранной схемы являются симистор и динистор. Углубляться, что это за детали, и каковы особенности их работы, я не буду, поскольку статья ориентирована не на опытных радиолюбителей, а на несколько далеких от этого мастеров.

Несколько слов касательно принципа работы схемы. Чтобы лампа (нагрузка) загорелась необходимо, чтобы через симистор прошел электрический ток. Это случится тогда, когда между электродами симистора возникнет напряжение определенной величины.

Электрический ток, проходя через переменный резистор, заряжает конденсатор. Когда напряжение на конденсаторе достигнет определенной величины, откроется симистор и соответственно загорится лампочка.

Меньше сопротивление переменного резистора — более высокое напряжение будет подаваться на лампу, соответственно большим будет яркость ее свечения.

Диммер своими руками – радиодетали

Выше упоминалось, что основными элементами регулятора яркости лампы являются симистор и динистор. Я использовал ВТ134 (700 В) и DB3 соответственно. Остальные детали: конденсатор неполярный емкостью 0,1-0,22 мкф (250 В), резистор – 10 кОм (выдерживаемая мощность – 0,25-2 Вт), резистор переменный – любой малогабаритный сопротивлением 470-500 кОм.

Отмечу, если вы не очень сильно разбираетесь в электронике, советую вам просто переписать перечень деталей на листочек и с ним идти в радиомагазин. Уверен, продавец, работающий там, знает толк в радиодеталях и сможет помочь вам.

Если каких либо деталей не будет в наличии, то их можно заменить следующими аналогами:

Радиодеталь	Возможный аналог
Симистор – BT134	BT136, BT138, MAC8S, MAC212-8, КУ208Г
Динистор – DB3	DB4, DC34, HT32, HT34, HT40, КН102
Конденсатор 0,1-0,22 мкф	Абсолютно любой неполярный на напряжение 250-400В
Резистор постоянный 10 кОм	МЛТ, ОМЛТ, импортный
Резистор переменный 470-500 кОм	Любой малогабаритный

Выполняем монтаж диммера

Для работы потребуется следующие инструменты и материалы:

кусачки;
паяльник;
припой;
канифоль;
отрезки провода;
изолента.

Детали куплены, инструменты и материалы подготовлены – можно приступать к сборке. Для удобства перерисовываем схему на листок. Облуживаем выводы радиоэлементов, припаиваем к ним отрезки проводов (провод можно взять любой, например, провод ПУГНП сечением 1мм²). После этого соединяем радиоэлементы между собой согласно схеме. Чтобы исключить ошибки монтажа, каждое готовое соединение зачеркиваем на перерисованной схеме.

Предлагаю посмотреть небольшое видео, в котором демонстрируется мое «творение» и его работоспособность.

Конечно, это сжатое описание процедуры монтажа, но мне кажется, его вполне достаточно. Если у вас возникли вопросы, касающиеся сборки диммера своими руками, можете задавать их в формате комментария – можете быть уверенными: ответ поступить максимально быстро.

Напоследок отмечу: с целью повышения электробезопасности собранного устройства рекомендую подключать его в разрыв нулевого провода, идущего к лампе накаливания. Вычислить нулевой проводник можно или детектором скрытой проводки Дятел, или же простой отверткой-индикатором.

Рекомендуем:

— БЛОК ПИТАНИЯ ДЛЯ СВЕТОДИОДНЫХ ЛЕНТ

Антон Писарев (для www.moydomik.info)

Диммер для лампы накаливания своими руками. Схема и описание

Основной функцией предлагаемой схемы является регулировка яркости свечения ламп накаливания, питаемых от электросети 220В. Печатная плата разработана таким образом, чтобы она помещалась в распределительную коробку, заменив собой стандартный выключатель освещения.

Без дополнительного радиатора схема может управлять нагрузкой до 200 Вт, а в случае применения дополнительного охлаждения, мощность лампы зависит в основном только от допустимого тока используемого симистора.

Регулирование яркости свечения ламп накаливания не является единственным применением данного устройства. Его можно также использовать для плавной регулировки мощности других потребителей переменного тока, а также для регулировки мощности коллекторных двигателей (например, дрели, шлифовальной машины).

Схема может способствовать получению значительной экономии в потреблении электроэнергии.

Характеристики диммера для лампы накаливания

максимальная нагрузка 2,5 кВт
низкий уровень создаваемых помех
возможность работы в качестве регулятор оборотов или как диммер для традиционных ламп накаливания
размеры печатной платы: 55 х 55 мм
питание: 220 вольт

Регулировка мощности потребителей переменного тока не является легким делом. Самым простым, но и одновременно наименее эффективным способом является применение сопротивления, включенного последовательно с нагрузкой. Однако при этом плавная регулировка мощности в данном случае практически невозможна.

Раньше частным случаем такого способа регулирования было включение термистора последовательно с лампой накаливания малой мощности, например, ночника. В этом случае использовались термисторы большой мощности, применяемые в ламповых телевизорах для защиты нитей накаливания от повреждения в момент включения питания.

Это было довольно привлекательным решением, но в настоящее время, подобные термисторы трудно найти.

Другой, пожалуй, лучший метод регулирования мощности нагрузки 220В является применение автотрансформатора (ЛАТР). Это решение практически лишено недостатков, за исключением двух: высокой стоимости автотрансформатора и его больших размеров. Зато огромным преимуществом применения так называемых автотрансформаторв, является получение на выходе неизмененного синусоидального сигнала и возможность повышения или понижения напряжения.

Автотрансформатор, схема которого можно видеть на рисунке ниже, является бесценным инструментом в мастерской радиолюбителя. Он позволяет тестировать устройства, питаемых от электрической сети и проверять их устойчивость от перепадов питающего напряжения.

HILDA – электрическая дрель-гравер

Многофункциональный электрический инструмент способн…

Мы же рассмотрим дешевую и простую схему, работающую по принципу фазного регулирования. Как видно, схема очень простая и состоит всего из нескольких элементов. Самым интересным из них является динистор DB3 (Diac). Применение именно этого элемента позволило разработать простую схему.

Принцип действия динистора заключается в следующем: он не проводит ток пока напряжения на нем ниже определенного порогового значения, как правило 12…20В. Однако, если это напряжение будет превышено, динистор начинает проводить ток пока напряжение не упадет до значения близкого к нулю. Второй, очень важной особенностью диака является тот факт, что полярность напряжения для него совершенно не имеет значения, что позволяет применять этот элемент в цепях переменного тока.

Действие этого полезного радиокомпонента лучше всего иллюстрирует следующий рисунок.

Давайте теперь обсудим работу нашего диммера. Анализ его работы мы начнем в момент перехода сетевого напряжения через ноль, когда напряжение на конденсаторе C1 также близко к нулю. Напряжение в сети начинает нарастать, заряжая конденсатор C1 через резистор R1 и потенциометр P1.

Понятно, что скорость заряда зависит от величины последовательно соединенных сопротивлений R1 и P1, и, следовательно, с помощью потенциометра P1 можно изменять эту скорость в широких пределах.

В какой-то момент напряжение на конденсаторе C1 достигает значения пробоя динистора. Динистор разряжает конденсатор через управляющий вывод симистора Q1. Симистор открывается, включая нагрузку замыкает цепь заряда конденсатора С1 предотвращает его перезарядку.

При следующем переходе напряжения через ноль, симистор выключается, конденсатор C1 снова начинает заряжаться, и весь цикл повторяется сто раз в секунду. Понятно, что чем меньше зарядится конденсатор C1, тем меньше по времени будет открыт симистор и соответственно меньшая мощность поступит на нагрузку.

Таким простым способом мы получаем плавную регулировку мощности практически от 0 до 99%. Работу схемы лучше всего иллюстрирует следующий рисунок. Дополнительные два элемента, дроссель D1 и конденсатор С2, служат для устранения серьезного недостатка схемы: генерации радиопомех помех.

В схему добавлен резистор R2 (его значение необходимо подобрать). Назначение данного резистора — поддерживать нить накала лампы в «теплом» состоянии. Это хороший способ увеличить срок службы ламп накаливания, которые чаще всего перегорают в момент их включения, поскольку холодная нить имеет низкое сопротивление. При использовании резистора R2 протекающий через лампу ток, ничтожно мал.

Внимание. Диммер во время работы находится под опасным для жизни напряжением сети 220 вольт! Монтаж и настройку производить только при полном отключении от сети. Если вы не уверены в своих силах, то попросите помощь в сборке данного устройства более опытного специалиста.

Диммер ремонт своими руками

Мы постараемся ответить на вопрос: диммер ремонт своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

В этой статье рассмотрим устройство, которое продается в магазинах электротоваров, как регулятор яркости ламп накаливания.

Речь идет о диммере. Название “диммер” произошло от английского глагола “to dim” – темнеть, становиться тусклым. Иначе говоря, диммером можно регулировать яркость лампы. При этом замечательно то, что и потребляемая мощность уменьшается пропорционально.

Простейшие диммеры имеют одну поворотную ручку для регулировки, и два вывода для подключения, и используются для регулировки яркости ламп накаливания и галогенных ламп. В последнее время появились диммеры и для регулировки яркости люминесцентных ламп.

Ранее для регулировки яркости ламп накаливания использовались реостаты, мощность которых была не меньше мощности нагрузки. При чем при понижении яркости оставшаяся мощность никак не экономилась, а рассеивалась бесполезно в виде тепла на реостате. При этом никто не говорил о экономии, её просто не было. А использовались такие устройства там, где действительно было нужно только регулировать яркость – например, в театрах.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Так было до появления замечательных полупроводниковых приборов – динистора и симистора (симметричного тиристора). Смотрите: Как устроен и работает симмистор. В англоязычной практике приняты другие названия – диак и триак. На основе этих деталей и работают современные диммеры.

Подключение диммера

Схема включения диммера до невозможности простая – проще не придумаешь. Он включается так же, как и обычный выключатель – в разрыв цепи питания нагрузки, то есть лампы. По установочным габаритам и креплению диммер идентичен выключателю. Поэтому установить его можно так же, как выключатель – в монтажную коробку, и установка диммера не отличается от установки обычного выключателя (Как заменить выключатель освещения). Единственное условие, которое предъявляет производитель – соблюдать подключение выводов к фазе и к нагрузке.

Все диммеры, которые сейчас есть в продаже, можно разделить на 2 группы – поворотные, или роторные (с регулятором – потенциометром) и электронные, или кнопочные, с управлением с помощью кнопок.

При регулировании (диммировании) ручкой потенциометра яркость зависит от угла поворота. Кнопочный диммер в смысле гибкости управления более гибок. Можно подключить несколько кнопок в параллель, и управлять диммером из любого количества мест. Конечно, это теоретически, на практике количество мест управления ограничивается 3-4, а максимальная длина проводов – около 10 метров, причем схема может быть критична к помехам и наводкам. Поэтому надо строго следовать рекомендациям производителя по монтажу.

Существует также дистанционные диммеры, управляемые по радио- или инфракрасному каналу. Смотрите: Дистанционное управление освещением.

Цена у диммеров с регулятором и с кнопками отличается на порядок, ведь кнопочный диммер (например, диммер Legrand) как правило собран с применением микроконтроллера. Поэтому гораздо более распространены поворотные диммеры, которые мы и рассмотрим ниже.

Устройство и схема поворотного диммера

Устройство поворотного диммера весьма простое, но может отличаться у разных производителей. При этом основная разница – в качестве сборки и комплектующих.

Схема симисторных регуляторов в основном везде одинакова, отличается только наличием дополнительных деталей для более устойчивой работы на низких “выходных” напряжениях и для плавности регулирования.

Принцип действия схемы диммера таков. Чтобы лампа загорелась, надо чтобы симистор пропустил через себя ток. Это случится, когда между электродами симистора А1 и G появится определенное напряжение. Вот как оно появляется.

При начале положительной полуволны конденсатор начинает заряжаться через потенциометр R. Понятно, что скорость заряда зависит от величины R. Иными словами, потенциометр меняет фазовый угол. Когда напряжение на конденсаторе достигнет величины, достаточной для открытия симистора и динистора, симистор открывается.

Иначе говоря, его сопротивление становится очень мало, и лампочка горит до конца полуволны. То же самое происходит и с отрицательной полуволной, поскольку диак и триак – устройства симметричные, и им все равно, в какую сторону течет через них ток.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

В итоге получается, что напряжение на активной нагрузке представляет собой “обрубки” отрицательных и положительных полуволн, которые следуют друг за другом с частотой 100 Гц. На низкой яркости, когда лампа питается совсем короткими “кусочками” напряжения, заметно мерцание. Чего совсем не скажешь про реостатные регуляторы и регуляторы с преобразованием частоты.

Схема поворотного диммера

Вот так выглядит реальная схема регулятора яркости (диммера). Параметры элементов указаны с учетом разброса у разных производителей, но суть от этого не меняется. Симисторы в практической схеме можно ставить любые, в зависимости от мощности нагрузки. Напряжение – не ниже 400 В, поскольку мгновенное напряжение в сети может достигать 350 В.

От величины конденсаторов и резисторов зависит начальная-конечная точки зажигания, стабильность горения лампы. При минимальном сопротивлении поворотного резистора R1 будет минимальное горение лампы.

При большом желании диммер можно попробовать сделать самостоятельно. Существует большое количество различных схем самодельных диммеров разного уровня сложности. Более подробно со схемами самодельных диммеров можно познакомится в цикле статей Бориса Аладышкина про самодельные светорегуляторы – Как сделать диммер своими руками.

Как отремонтировать диммер

В заключении – несколько слов про ремонт диммеров. Чаще всего причиной поломки может быть превышение максимально допустимой нагрузки либо короткое замыкание в нагрузке. В результате, как правило, выходит из строя симистор. Симистор можно заменить, открутив радиатор и выпаяв симистор из платы. Лучше сразу ставить мощный, на более высокий ток и напряжение, чем сгоревший. Также бывает выходит из строя регулятор, либо нарушается монтаж.

Диммер можно использовать как регулятор напряжения, подключая через него любую активную нагрузку – лампу накаливания, паяльник, чайник, утюг. Но главное – мощность диммера (другими словами – максимальный ток симистора) должна соответствовать нагрузке.

У вас сломался телевизор, магнитола, мобильник или чайник? И вы хотите создать об этом новую тему на данном форуме?

Прежде всего подумайте вот над чем: представьте, что у вашего отца/сына/брата разболелся аппендицит и вы по симптомам знаете, что это именно аппендицит, но опыта его вырезания, равно как и инструмента никакого нет. И вы включаете компьютер, залезаете в интернет на медицинский сайта с вопросом: “Помогите вырезать аппендицит”. Понимаете абсурдность всей ситуации? Даже если вам ответят, то стоит учесть такие факторы как наличие диабета у пациента, аллергии на анестезию и другие медицинские нюансы. Думаю никто так не поступает в реальной жизни и рискнет доверять жизнь своих близких советами из интернета.

То же самое и в ремонте радиоаппаратуры, хотя конечно это все материальные блага современной цивилизации и в случае неудачного ремонта всегда можно купить новый ЖК-телевизор, сотовый телефон, iPAD или компьютер. А для ремонта такой аппаратуры как минимум необходимо иметь соответствующее измерительное (осциллограф, мультиметр, генератор и т.п.) и паяльное оборудование (фен, SMD-термопинцет и т.п.), принципиальную схему, не говоря уже о необходимом багаже знаний и опыте ремонта.

Давайте рассмотрим ситуацию если вы начинающий/продолжающий радиолюбитель паяющий всякие электронные штучки и имеющий часть необходимых инструментов. Вы создаете соответствующую тему на форуме для ремонта с кратким описанием “симптомами болезни пациента”, т.е. к примеру “Не включается телевизор Samsung LE40R81B”. И что? Да причин не включения может быть масса – от неполадок в системе питания, проблем с процессором или слетающей прошивки в EEPROM-памяти.
Более продвинутые пользователи могут найти на плате почерневший элемент и прикрепить фотографию к посту. Однако учтите, то что вы замените этот радиоэлемент на такой же – еще не факт, что ваша аппаратура заработает. Как правило, что-то стало причиной сгорания этого элемента и он мог “потянуть” за собой еще пару-тройку других элементов, не говоря уже о том, что найти сгоревшую м/с довольно такое непросто не профессионалу. Плюс в современной аппаратуре практически повсеместно применяются SMD-радиоэлементы, выпаивая которые паяльником ЭСПН-40 или китайским 60-Ваттным паяльником вы рискуете перегреть плату, отслоить дорожки и т.п. Последующее восстановление которых будет очень и очень проблематичным.

Целью данного поста не является какой-либо пиар ремонтных мастерских, а я хочу донести до Вас, что иногда самостоятельный ремонт может обойтись дороже чем отнести его в мастерскую профессионалам. Хотя конечно это ваши деньги и что лучше или рискованнее решать только Вам.

Если вы все же решили, что в состоянии самостоятельно отремонтировать радиоаппаратуру, то при создании поста обязательно укажите полное наименование прибора, модификацию, год выпуска, страну происхождения и другую подробную информацию. Если есть схема, то прикрепите ее к посту или дайте ссылку на источник. Напишите как давно проявляются симптомы, были ли скачки в сети напряжения питания, был ли до этого ремонт, что делалось, что проверялось, замеры напряжения, осциллограммы и т. п. От фотографии платы как правило толку мало, от фотографии платы снятой на мобильный телефон толку нет вообще. Телепаты обитают на других форумах.
Перед созданием поста обязательно воспользуйтесь поиском по форуму и в интернете. Почитайте соответствующие темы в подразделах, возможно ваша проблема типовая и уже обсуждалась. Обязательно прочитайте статью Стратегия ремонта

Формат Вашего поста должен быть следующим:

Темы с названием “Помогите починить телевизор Sony” с содержанием “сломался” и парой смазанных фото открученной задней крышки, снятых на 7-ой айфон, ночью, с разрешением 8000х6000 пикселей сразу удаляется. Чем больше информации касательно поломки вы выложите в посте, тем больше шансов на компетентный ответ вы получите. Поймите, что форум – это система безвозмездной взаимопомощи по решению проблем и если вы будете пренебрежительно относиться к написанию своего поста и не следовать вышеприведенным советам, то и ответы на него будут соответствующие, если кто-то вообще захочет отвечать. Также учтите, что никто не должен отвечать мгновенно или в течении скажем дня, не нужно писать через 2 часа “Что никто не может помочь” и т.п. В этом случае тема сразу же будет удалена. Для своевременного информирования об ответах в теме, при создании или после создания темы, подпишитесь на нее и вы будете получать E-Mail уведомления если кто-то ответит.
Вы должны приложить все усилия к самостоятельному поиску поломки, перед тем, как вы зашли в тупик и решили обратиться на форум. Если вы весь процесс поиска поломки изложите в своей теме, то шанс на получение помощи от высококвалифицированного специалиста будет очень велик.

Если Вы решили отнести вашу сломавшеюся аппаратуру в ближайшую мастерскую, но не знаете куда, то возможно вам поможет наш картографический онлайн сервис: мастерские на карте (слева отожмите все кнопки кроме “Мастерские”). К мастерским можно оставлять и просматривать отзывы от пользователей.

Для ремонтников и мастерских: вы можете добавить свои услуги на карту. На карте находите ваш объект со спутника и щелкаете по нему левой кнопкой мыши. В поле “Тип обьекта:” не забывайте сменить на “Ремонт техники”. Добавление абсолютно бесплатное! Все объекты проверяются и модерируются. Обсуждение сервиса здесь.

На сегодняшний день светорегулятор используют многие. Диммер может достаточно часто выходить из строя. Чаще всего это происходит в том случае, когда в доме не установлены защитные устройства. Устройства считаются чувствительными к перепадам напряжения. Если возникают повышенные нагрузки, тогда устройство может просто сломаться.

В этой статье вы найдете основные причины, которые могут повлиять на работоспособность устройства. Также вы найдете подробную информацию о том, как выполнить качественный ремонт диммера своими руками.

Если у вас не работает диммер, тогда сейчас мы вам расскажем что могло на это повлиять.

Чаще всего диммер перестает работать в результате перегорания лампочки в люстре. Дело в том, что после перегорания может возникнуть небольшое короткое замыкание. В результате замыкания в светорегуляторе может перегореть один из основных элементов – симистор. Если не заменить это устройства, тогда нарушается вся схема и диммер работать не будет.

Второй причиной может стать то, что ваше устройство может не включаться или выключаться. Суть заключается в том, что устройство может работать только с энергосберегающими лампами. Если вы желаете подключить его люминесцентной или светодиодной лампе, тогда необходимо покупать специальные диммеры. Также если вы уже решили купить светодиодную лампу, тогда необходимо приобретать только диммируемые светодиодные лампы. Для того чтобы избежать поломок неободимо правильно провести подключение диммера.

Как видите, ремонт диммера может потребоваться не всегда. Иногда причиной поломки могут выступить не те лампы.

Еще к одной причине поломки можно отнести то, что мощность светорегулятора была подобрана неправильно. При покупке диммера вам необходимо помнить о том, что его мощность должна превышать на 30 – 50% мощность светильника. Если ваша мощность будет больше, тогда устройство просто не сможет регулировать яркость. Иногда причиной также может стать повреждение проводки от люстры к диммеру.

Ремонт диммера можно выполнить и самостоятельно. Сейчас вашему вниманию мы предоставим причины поломки и возможные пути их устранения.

Устройство не включает свет. Для устранения этой поломки вам необходимо открыть его крышку и просмотреть предохранитель. При частых перепадах напряжения он может просто перегореть. Заменить предохранитель в диммере достаточно просто. Часто лучшие производители в комплекте предоставляют готовый предохранитель.

Диммер не регулирует яркость освещения. Этот ремонт диммера считается более сложным. Причиной поломки может стать симистор, который перегорает в процессе короткого замыкания. Этот элемент схемы при необходимости можно заменить и самостоятельно. Для его ремонта может потребоваться паяльник и дрель с тоненьким сверлом. Для того чтобы припаять новый вам предварительно необходимо будет снять радиатор, который крепится заклепкой. Одноклавишный выключатель не выполнит эту функцию.

Если в своем доме вы используете светорегулятор с обычными лампочками, тогда необходимо их как можно быстрее поменять.

Если не работает диммер и простой выключатель, тогда вся проблема в проводке. Ее необходимо еще раз проверить и устранить неполадки.

Как видите, ремонт диммера – это несложный процесс и выполнить его можно самостоятельно.

Рекомендуем вашему вниманию: импульсное реле.

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Чаще всего диммер перестает работать после перегорания лампочки в люстре либо торшере. В момент перегорания может возникнуть короткое замыкание, в результате чего сгорает один из самых важных элементов цепи в светорегуляторе – симистор. Если не работает симистор, выходит из строя вся схема.

Вторая причина, по которой устройство может не включаться либо наоборот – не выключать свет заключается в том, что светореглятор работает с энергосберегающей лампой. Мы уже рассказывали о том, что для светодиодных и люминесцентных ламп нужно покупать специальные диммеры, как раз предназначенные для работы с «экономками». В то же время необходимо выбирать специальные диммируемые светодиодные лампы, а не обычные. Если Вы не учли данное требование, то неисправность заключается именно в данной причине, что наглядно показано на видео примере.

Еще одна вероятная причина неисправности – неправильно подобранная мощность светорегулятора в результате чего он не работает так, как должен. Мы уже не раз говорили, что мощность диммера должна быть на 30-50% больше, чем мощность всех лампочек, которые он регулирует. Если Вы упустили данный момент и вставили в светильник слишком мощные источники света, не странно, почему диммер не выключает свет либо не регулирует яркость ламп. О том, как выбрать диммер, мы рассказывали в отдельной статье. Ну и последнее, что нужно сказать – возможно, проблема в электропроводке на участке: люстра-выключатель.

Сейчас поступим следующим образом – рассмотрим основные неисправности диммеров и сразу же предоставим советы по ремонту своими руками.

Если устройство не включает свет, для начала проверьте предохранитель, установленный под декоративной крышкой. При перепадах напряжения он может перегореть, защитив остальные элементы схемы от выхода из строя. Заменить предохранитель не составит труда, тем более, что лидирующие производители диммеров (шнайдер, легранд) в комплекте вкладывают запасной предохранитель, как показано на фото ниже.

Когда диммер не регулирует яркость освещения, не выключается и не включается после перегорания лампочки в светильнике, нужно переходить к более серьезному ремонту, т.к. скорее всего, не работает симистор — сгорел при коротком замыкании. Данный элемент схемы можно постараться самостоятельно заменить, для этого нужен паяльник и соответственно навыки работы с данными инструментом. Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой. Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать самодельную мини дрель и самодельный паяльник.

Если Вы используете светорегулятор с обычными энергосберегающими лампочками, рекомендуем как можно быстрее поменять лампы на специальные, т.к. нельзя использовать неподходящие экономки.

Ну и последнее – если не только диммер не работает, но и обычный клавишный выключатель не включает свет, значит проблема в самой электропроводке. Возможно где-то коротят провода, а возможно проблема в неисправности самой люстры. Тут уже нужно брать мультиметр и прозванивать все участки цепи.

Вот, собственно, и все основные причины неисправности устройства. Надеемся, что теперь Вы знаете, почему не работает светорегулятор и главное – как отремонтировать диммер своими руками! Напоследок хотелось бы отметить, что данные устройства очень чувствительны и в связи с существующими проблемами с перепадами напряжения их использовать без стабилизаторов крайне не рекомендуется!

Также читают:

Обзор вероятных причин
Как починить поломку

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Что делать, чтобы устройство могло регулировать яркость света

Также может понадобиться дрель с тоненьким сверлом (далее расскажем для чего). Чтобы можно было отпаять пробитый симистор и припаять новый, нужно снять алюминиевый радиатор с платы, который скорее крепиться заклепкой. Вам необходимо аккуратно высверлить заклепку, после чего отпаять сам симистор и установить точно такой же, но целый. Для всех этих дел рекомендуем использовать самодельную мини дрель и самодельный паяльник.

Ну и последнее – если не только диммер не работает, но и обычный клавишный выключатель не включает свет, значит проблема в самой электропроводке.

Возможно где-то коротят провода, а возможно проблема в неисправности самой люстры. Тут уже нужно брать мультиметр и прозванивать все участки цепи.

Поворотный диммер на симисторе. Его будем ремонтировать

В комментариях к статье, в которой я подробно рассказал про устройство и схему диммера, читатели часто задают вопросы по ремонту диммеров своими руками.

Поэтому я решил эту информацию дополнить и выделить в отдельную статью. Которую вы читаете сейчас.

Как всегда, будет много фотографий с пояснениями, ведь лучше один раз увидеть!

Будет показан пример, как я ремонтировал диммер своими руками. Будет и самокритика, и полезные советы.

Чаще всего причиной поломки может быть превышение максимально допустимой нагрузки либо короткое замыкание в нагрузке. Превышение нагрузки бывает, когда например, любители хорошего освещения вкрутят слишком мощные лампы в люстры. Либо через диммер подключают несколько светильников, в сумме потребляющих слишком большую мощность.

К слову, при выборе диммера следует мощность выбирать с запасом 30…50%. Как повысить мощность диммера, будет рассказано и показано в этой статье.

Короткое замыкание возможно не только из-за неисправной проводки. Бывает, когда лампочки перегорают, в них происходит короткое замыкание (КЗ), в природу которого углубляться не будем.

Кроме того, в момент включения лампы накаливания через неё течёт ток, в несколько раз превышающий рабочий. Подробнее – в статье про сопротивление лампы накаливания.

В результате КЗ и перегрузки, как правило, выходит из строя симистор. Это основная неисправность, она встречается в 90% случаев поломки.

Симистор – это главный элемент. Его отличительные особенности – три вывода и к корпусу прикручен радиатор. Наиболее часто встречаются модели ВТ137, BT138, BT139.

Неисправность симистора можно выявить мультиметром. Если прозвонить в режиме омметра сопротивление между выводами А1 и А2 (или Т1 и Т2, первый и второй вывод), будет от нуля до несколько ом. Вывод – симистор однозначно сгорел.

Бывает другой случай – симистор звонится нормально (бесконечное сопротивление), а диммер однако не работает (лампа не горит во всех положениях регулятора). Тут поможет только проверка, т.е. включение в реальную схему.

О замене симистора будет подробно сказано ниже.

Креме неисправного симистора, встречаются другие неисправности диммера:

Выгорают силовые дорожки печатной платы. Это – следствие основной неисправности. Дорожки придётся восстанавливать перемычками.
Нарушается механическая целостность регулятора (потенциометра, или переменного резистора). От частого и интенсивного использования, тут пояснений не надо.
В диммерах, в которых есть предохранитель, перед ремонтом надо в первую очередь проверить его. Часто производитель прикладывает запасной, который хранится там же, в диммере, где и рабочий. Разумное решение. Был бы он в отдельном кулечке – обязательно бы потерялся.
Механическое нарушение контактов и пайки печатной платы. В первую очередь – пайка контактов, куда прикручиваются провода. Так же бывает, что электронные элементы просто плохо пропаяны производителем.
Неисправности отдельных элементов. В первую очередь – динистор, затем резисторы и конденсаторы.

Прежде, чем ремонтировать, посмотрим на схему диммера. По сравнению с предыдущей статьёй про диммер, схему я немного переработал и уточнил. В прошлой статье схему оставил прежней. А в новой нумерацию деталей менять не стал, чтобы не вносить путаницу.

Схема диммера для ламп накаливания на симисторе

Диммер, который будем ремонтировать, имеет именно такую схему.

Теперь приведу пример, как заменить симистор своими руками, применяя дрель, паяльник, и обычную зубочистку.

Симистор можно заменить, открутив радиатор и выпаяв симистор из платы. Но радиатор сейчас приклёпывают. Заклёпка гораздо технологичнее и дешевле в массовом производстве.

Поэтому берём в руки дрель со сверлом диаметром 3,5…5,5 мм.

1 Высверливаем заклепку радиатора

Стрелкой показано направление сверла.

2 Снимаем радиатор с симистора

Радиатор снят, теперь надо аккуратно выпаять плохой симистор, минимально повредив плату. Рекомендуемая мощность паяльника – 25 или 40 Вт.

3 Выпаиваем симистор из платы. Обозначены выводы симистора – Т1, Т2, Gate.

Плюс к паяльнику, нужен опыт и сноровка.

Паяльником мощностью 60 Ватт и более можно запросто повредить плату.

Далее – подготавливаем место для нового симистора, используем для этого деревянную зубочистку:

4 Подготавливаем отверстия для нового симистора

6 Место под новый симистор

Площадки слиплись, но это пока не важно.

А вот и друзья-симисторы, рядом динистор DB3:

7 Новые симисторы и динистор DB3

Симисторы (BT139, BT138, BT137) на фото все на напряжение 800 Вольт, максимальный рабочий ток соответственно 16, 12, и 8 Ампер.

Даташит можно будет скачать в конце статьи.

Теперь в эти сквозные отверстия вставляем новую деталь:

Перемычка неудачная, надо было использовать проводок потоньше…

Внимательно проверяем пайку, чтобы не было замыкания между контактными площадками.

Дальше – монтируем радиатор. В домашних условиях дешевле и технологичнее использовать Винт, шайбу и гайку М3.

10 Осталось прикрутить радиатор

Теперь остаётся проверить работу в реальной схеме включения. Напоминаю, диммер включается точно так же, как обычный выключатель:

Включение лампочки через регулятор яркости.

Для схемы проверки использую лампочку любой мощности в патроне, провод со штепселем, и клеммник Ваго 222.

11 Выгорела дорожка на плате

13 Плата диммера, вид на симистор

Резисторы обозначены цветовой маркировкой. Выучили, как я рекомендовал?

14 маркировка на радиаторе

Поломанный диммер, симистор нужно менять

Читатель Сергей (см коммент от 12 апреля) отремонтировал диммер своими руками, но обратил внимание, что схема немного не стандартная. Схему публикую.

Схема диммера. Нестандартная?

• Динистор DB3 / Даташит, pdf, 183.12 kB, скачан:8375 раз./

Если будете покупать симистор, то на АлиЭкспресс в Китае такие стоят копейки, в данном случае по 10 руб/шт.

Ещё нужно учесть преимущество симисторов BTA перед BT – у BTA фланец (радиатор) изолирован от токоведущих частей, а это повышает безопасность!

Блоки защиты ламп, которые плавно включают яркость ламп, я подробно описал в своих статьях про устройство и подключение и схему таких блоков.

Отличие диммеров и БЗ – только в способе управления. В блоках защиты симистором управляет контроллер по программе. А программа может быть любой, вплоть до волнообразного изменения яркости. Может быть управление любым аналоговым или цифровым сигналом. Был бы спрос.

Если Вам интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!

Диммер – электронное устройство, позволяющее управлять напряжением в нагрузке, а значит, и мощностью. Реализовать регулировку можно несколькими способами. Но наиболее распространён фазовый способ, суть которого состоит в управлении во времени моментом отпирания силового ключа (транзистора, тиристора). В сетях переменного тока лучше всего зарекомендовали себя диммеры на основе симметричного тиристора (симистора) в виде простой и недорогой конструкции. Как сделать диммер своими руками из доступных деталей, описано в этой статье.

Практически все современные симисторные диммеры бытового назначения имеют общую элементную базу. Все остальные детали схемы выполняют дополнительные функции: осуществляют индикацию, способствуют стабильной работе на пониженном напряжении, делают регулировку более плавной и так далее.

За счёт изменения сопротивления R2 происходит увеличение (уменьшение) фазового сдвига. Чем больше сопротивление, тем дольше будет заряжаться конденсатор и тем меньше будет время открытого состояния симистора. Другими словами, вращение ручки регулятора приводит к изменению мощности в нагрузке.

Для того чтобы собрать представленный диммер своими руками, потребуются следующие радиодетали:

С1 – неполярный металлоплёночный конденсатор ёмкостью 0,022-0,1 мкФ-400В;
R1 – резистор 4,7-27 кОм-0,25 Вт;
R2 – переменный резистор со встроенным выключателем 0,5-1 МОм-0,5 Вт;
VD1 – выпрямительный диод 1N4148, 1N4002 или аналогичные;
VS1 – симистор BT136-600D или BT136-600E;
VS2 – динистор DB3;
LED – светодиод индикаторный.

Диммер в приведенной комплектации рассчитан на подключение электроприбора мощностью не более 500 Вт. Если мощность нагрузки превышает 150 Вт, то симистор крепят на радиатор. Печатная плата 25 на 30 мм доступна для скачивания здесь.

В повседневной жизни диммер чаще всего применяют для регулировки яркости ламп освещения. Подключая его в цепь питания галогенных ламп, получают готовое устройство плавного розжига света, которое в разы продлевает срок службы осветительного прибора. Часто радиолюбители собирают диммер своими руками для регулировки нагрева паяльника. Регулятор мощности с увеличенной нагрузочной способностью можно использовать для изменения скорости вращения электродрели.

Запрещено подключать диммер к электроприборам, которые содержат электронный блок обработки сигнала (например, блок питания). Исключение составляют светодиодные лампы с возможностью диммирования.

Диммер у нас не новый и последнее время включается через раз. Как нам самим устранить такую неисправность?

Вероятнее всего в вашем вопросе речь идет о поворотном механическом диммере (с регулятором — потенциометром).

Давайте вначале разберемся какие чаще всего встречаются поломки диммеров:

перегорает предохранитель. Происходит это от превышения максимально допустимой нагрузки на регулятор. На тыльной стороне диммера указана нагрузка, на которую он рассчитан, к слову, максимальная мощность потребителей (светильников, люстр) должна быть на 30% меньше, указанной на приборе.

Другой причиной выхода из строя предохранителя может быть короткое замыкание (КЗ) в сети, даже банальное перегорание лампочки (в них происходит КЗ). Дело в том, что во время обрыва раскаленной вольфрамовой нити ее сопротивление возрастает более чем в 10 раз и, соответственно, во столько же раз увеличивается потребляемая мощность. Если во время обрыва мощность превысит номинал предохранителя, он, естественно, перегорит;

выгорают на печатной плате силовые дорожки – это видно, если посмотреть на плату с тыльной стороны. Устраняется такая неисправность перемычками:

Более серьезные поломки – выход со строя динистора, симистора, конденсатора. требуют определенных знаний в области электроники и устраняются путем прозвонки, выявления неисправных деталей и их заменой.

Что касается конкретно вашего вопроса:

Причина такой поломки, больше всего, изношенный резистор, который можно выпаять с платы и установить новый, подобранный по номинальным показателям.

Не исключено, также, что не надежно затянуты провода в клеммах – подтяните крепежные винты.

Также проверьте надежность пайки контактов электронных элементов. Если на тыльной стороне платы видно, что ножка детали шатается, ее нужно аккуратно повторно пропаять.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.

5 проголосовавших: 47

Диммер своими руками: инструкция по изготовлению

Без сомнения такое устройство, как диммер, может оказаться полезным в любом доме. Если раньше оно представляло собой просто световой регулятор для ламп накаливания, отсюда и такое название (от англ. глагола затухать), то современные устройства выполняют не только эту функцию. Они позволяют экономить электроэнергию и продлевать срок службы ламп накаливания или галогенных светильников. Имея минимум электротехнических навыков и паяльник, несложно сделать диммер своими руками.

Как работает

Основным элементов в современных диммерах является симистор, который еще называется триак (английская версия названия). Симистор является полупроводниковым прибором и представляет разновидность тиристора. Основное его назначение — коммутация цепей переменного тока. На этих устройствах можно создавать диммеры для регулирования напряжения в цепи освещения. Обычно это 220 вольт для обычных ламп накаливания или 12 вольт для низковольтных галогеновых ламп. Хотя, в принципе, с помощью этих устройств можно создавать регуляторы для любых величин напряжения.

Симистор включается последовательно в одну цель с регулируемой нагрузкой. При отсутствии управляющего сигнала на симисторе, он заперт и нагрузка отключена. При поступлении отпирающего сигнала устройство открывается, и нагрузка включается. Характерной особенностью симистора является то, что в открытом состоянии он пропускает ток в обоих направлениях. Другая его особенность заключается в том, что для поддержания его в открытом состоянии нет нужды постоянно подавать на него управляющий сигнал.

Часто помимо симисторов схемы диммеров содержат также динисторы, которые являются разновидностью полупроводниковых диодов и служат в качестве управляющих элементов.

Благодаря этим особенностям симистора и динистора принципиальные электрические схемы диммеров достаточно просты и содержат буквально несколько простых компонентов. Это позволяет без особого труда сделать диммер собственноручно.

Схема прибора

Как работает диммер светорегулятор

Существуют разнообразные схемы диммеров, которые позволяют регулировать не только яркость света, но и управлять различными электрическими инструментами, например, паяльником или болгаркой.

Если вы собираетесь делать ремонт в квартире или в доме, будет полезным заменить обычные выключатели света на диммеры.

Схема простого диммера обычно содержит всего несколько элементов: симистор, динистор, переменное сопротивление (потенциометр), пару неполярных конденсаторов, пару резисторов.

Схем диммеров существует достаточно много. В этих схемах используется самая разнообразная элементная база. Наиболее подходящую для ваших целей схему можно легко найти в интернете.

Само изготовление устройства не представляет сложности для человека, умеющего держать в руках паяльник. Проще всего сделать навесной монтаж, соединив все элементы между собой с помощью подходящего провода.

Для этого контакты всех электронных элементов тщательно лудятся паяльником с помощью припоя и канифоли (или специального флюса). Нарезаются нужной длины проводники для соединения элементов между собой. Зачищаются с обоих концов жилы на этих проводниках и также лудятся вышеописанным способом с помощью паяльника. Затем производится монтаж в соответствии с принципиальной электрической схемой. Напоследок, все контакты необходимо изолировать для избежания короткого замыкания. Проще всего это сделать с помощью изоленты.

Для тех, кто знаком с технологией изготовления печатных плат, можно рекомендовать этот вариант сборки. Тогда устройство будет компактнее и надежнее. Технология пайки элементов аналогична вышеописанному способу. Дорожки печатной платы лудятся паяльником. Затем на место устанавливаются электронные компоненты и окончательно запаиваются.

Кстати, для удобства работы с паяльником также можно сделать диммер, что позволит регулировать температуру жала. Если у вас уже имеется промышленный диммер, но он поломался, возможно, его ремонт тоже не составит большого труда. Чаще всего из строя выходят симисторы и динисторы, например, при перегорании лампочки и короткого замыкания в ней.

Для ремонта необходимо разобрать имеющееся устройство и выпаять из него эти элементы. Затем посмотреть маркировку, чтобы установить марку элемента, и приобрести такое же или аналогичное. Окончательный шаг в ремонте – пайка новых элементов и сборка.

Видео “Делаем диммер дома”

Подключение

Подключение диммера не должно вызвать затруднения. Устройство имеет обычно два входных контакта и два выходных, подключаемых к нагрузке. Однако, есть небольшой нюанс. Чтобы устройство работало правильно, необходимо согласно указанной маркировке на корпусе диммера (промышленного образца) или принципиальной схеме (для собранного своими руками) подключить фазовый и нулевой провода.

Выбор готового прибора

Главным критерием при выборе готового прибора является соответствие мощности нагрузки той мощности, которую может обеспечить устройство. Например, если вы подключаете люстру с тремя лампами по 100 Вт, что соответствует суммарной мощности в 300 Вт, то и устройство должно обеспечивать эту мощность с небольшим запасом, например 400-500 Вт.

Вторым критерием может быть тип управления устройством. Можно выделить такие типы управления:

c поворотной ручкой (с использованием потенциометра). Относится к самым простым и доступным по цене устройствам;
c клавишным управлением. Предусматривает электронную схему управления;
c сенсорным управлением. Имеются сенсорные клавиши;
c дистанционным управлением ИК-пультом;
c голосовым управлением.

По мере сложности устройства возрастает его цена. Поэтому, исходя из своих финансовых возможностей вы сможете выбрать наиболее подходящее решение.

Видео “Диммер своими руками”

Как изготовить данное устройство, как составить схему и провести его монтаж – узнаете из видео, которое мы подготовили для вас ниже.

Как отремонтировать диммер в домашних условиях?

Блок: 1/3 | Кол-во символов: 372
Источник: http://DekorMyHome.ru/remont-i-oformlenie/kak-vypolnit-remont-dimmera-svoimi-rykami.html

Когда покупка худший вариант

Заводские регуляторы яркости способны обеспечить ожидаемый экономический результат или повысить комфортность проживания во всех типичных ситуациях. Кроме того, их стоимость бывает различной, что позволит совершить покупку «по карману».

Но все же в ряде ситуаций можно не найти подходящего по размерам или мощности варианта, поэтому выходом может стать самоделка.

В большинстве случаев заинтересованный человек сможет приобрести недорогой заводской диммер, рабочие качества которого удовлетворят его

Встречаются нестандартные ситуации, когда промышленные изделия не удовлетворяют потребности человека. К примеру, так бывает, если необходим диммер небольшого размера, есть желание улучшить эстетические свойства его панели управления.

Или человек считает за необходимое повысить экономичность, сделать более удобным управление, добиться каких-либо цветовых эффектов, улучшить любую другую характеристику.

Изготовление простейшего диммера является несложной задачей, тем более потребуются только доступные всем инструменты, основным из которых является паяльник

А также самостоятельно выполнить сборку можно, когда в наличии есть необходимые комплектующие, что позволит существенно удешевить процедуру.

Блок: 2/8 | Кол-во символов: 1231
Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/dimmer-svoimi-rukami.html

Обзор вероятных причин

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Что делать, чтобы устройство могло регулировать яркость света

Блок: 2/3 | Кол-во символов: 1619
Источник: https://samelectrik.ru/kak-otremontirovat-dimmer-v-domashnix-usloviyax.html

Ремонт диммера своими руками: подробная инструкция

Основные поломки диммера

Если у вас не работает диммер, тогда сейчас мы вам расскажем что могло на это повлиять.

Ремонт диммера

Устройство не включает свет. Для устранения этой поломки вам необходимо открыть его крышку и просмотреть предохранитель. При частых перепадах напряжения он может просто перегореть. Заменить предохранитель в диммере достаточно просто. Часто лучшие производители в комплекте предоставляют готовый предохранитель.

Диммер не регулирует яркость освещения. Этот ремонт диммера считается более сложным. Причиной поломки может стать симистор, который перегорает в процессе короткого замыкания. Этот элемент схемы при необходимости можно заменить и самостоятельно. Для его ремонта может потребоваться паяльник и дрель с тоненьким сверлом. Для того чтобы припаять новый вам предварительно необходимо будет снять радиатор, который крепится заклепкой. Одноклавишный выключатель не выполнит эту функцию.

Если в своем доме вы используете светорегулятор с обычными лампочками, тогда необходимо их как можно быстрее поменять.

Если не работает диммер и простой выключатель, тогда вся проблема в проводке. Ее необходимо еще раз проверить и устранить неполадки.

Как видите, ремонт диммера – это несложный процесс и выполнить его можно самостоятельно.

vse-elektrichestvo.ru

Блок: 3/7 | Кол-во символов: 3350
Источник: https://xn—-7sbeb3bupph.xn--p1ai/shema/dimmer-dm103-shema.html

Что нужно знать о диммерах

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

снизить потребление электроэнергии — это приводит к большей экономичности;
заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении.

Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор. Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В. Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного.

Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективное из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал диммеров.

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии, так как излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Блок: 3/8 | Кол-во символов: 3699
Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/dimmer-svoimi-rukami.html

Печатная плата и детали сборки

Для того чтобы собрать представленный диммер своими руками, потребуются следующие радиодетали:

С1 – неполярный металлоплёночный конденсатор ёмкостью 0,022-0,1 мкФ-400В;
R1 – резистор 4,7-27 кОм-0,25 Вт;
R2 – переменный резистор со встроенным выключателем 0,5-1 МОм-0,5 Вт;
VD1 – выпрямительный диод 1N4148, 1N4002 или аналогичные;
VS1 – симистор BT136-600D или BT136-600E;
VS2 – динистор DB3;
LED – светодиод индикаторный.

Блок: 3/4 | Кол-во символов: 686
Источник: https://ledjournal.info/shemy/dimmer-svoimi-rukami.html

Схема и принцип её работы

Принцип действия симисторного регулятора рассмотрим на примере наиболее распространённой схемы диммера на 220 вольт, представленной на рисунке. Основной элемент схемы – симистор VS1. Он пропускает ток в обоих направлениях при появлении на управляющем электроде отпирающего импульса. Силовые электроды VS1 подключаются последовательно с нагрузкой. Поэтому ток нагрузки равен току симистора. В цепи управления силовым ключом расположен динистор VS2, открытое и закрытое состояние которого зависит от величины напряжения на его электродах. Элементы R1, R2 и С1 участвуют в цепи заряда конденсатора С1. Диод VD1 и светодиод LED образуют цепь индикатора включенного состояния. При включении диммера симистор закрыт и ток нагрузки не протекает. В момент появления очередной положительной или отрицательной полуволны сетевого напряжения через резисторы R1 и R2 начинает протекать ток. Конденсатор С1 заряжается со скоростью, которая определяется сопротивлением указанных резисторов. Ввиду того что напряжение на конденсаторе не может измениться мгновенно, образуется некоторый фазовый сдвиг между напряжением в сети и на С1. При достижении на конденсаторе напряжения равного напряжению срабатывания динистора (32В), последний открывается, что приводит к появлению импульса на управляющем электроде VS1 и его отпиранию. Через нагрузку протекает ток. Симистор находится в открытом состоянии до окончания полуволны (смены полярности) сетевого напряжения. Затем процесс повторяется.

Блок: 2/4 | Кол-во символов: 2077
Источник: https://ledjournal.info/shemy/dimmer-svoimi-rukami.html

Область применения

Блок: 4/4 | Кол-во символов: 728
Источник: https://ledjournal.info/shemy/dimmer-svoimi-rukami.html

Схема прибора

Для ремонта необходимо разобрать имеющееся устройство и выпаять из него эти элементы. Затем посмотреть маркировку, чтобы установить марку элемента, и приобрести такое же или аналогичное. Окончательный шаг в ремонте – пайка новых элементов и сборка.

Блок: 2/12 | Кол-во символов: 2338
Источник: https://hi-electric.com/how-is-the-dimmer-220-volts-manufacturing-and-installation-of-a-dimmer-with-your-own-hands/

Назначение

Основным назначением диммеров является изменение уровня освещения в помещении.

Ниже приводятся основные предназначения данной возможности:

Формирование наиболее уютных и комфортных условий для проживания или осуществления какой-либо деятельности в жилой квартире. Например, увеличить мощность света может понадобиться во время чтения или иных занятий, которые требуют максимальной концентрации зрения. При этом, во время дневного отдыха или иных действий, не требующих значительной освещенности, этот показатель можно снизить.
Отдельные модели современных образцов позволяют добавить эффективность в дизайн помещения. Это достигается благодаря высокому качеству освещения, которое обеспечивают вариаторы, а также их стильному внешнему виду, позволяющему вписаться фактически в любые разновидности интерьеров.
Снижение потребляемой электроэнергии . Наличие регулятора света дает жильцам квартиры по своему усмотрению уменьшать освещение, следовательно, и потребление энергии, если они считают, что в конкретной ситуации это уместно.
Выполнение функций выключателя , то есть включение и отключение света внутри помещения, где установлен регулятор.

Блок: 6/12 | Кол-во символов: 1160
Источник: https://hi-electric.com/how-is-the-dimmer-220-volts-manufacturing-and-installation-of-a-dimmer-with-your-own-hands/

Виды

Первоначально, все диммеры разделяются на 3 основные группы, зависящие от их технических особенностей:

Устройства для работы с лампами накаливания под напряжением равным 220 В.
Устройства для работы с галогенными лампами , их напряжение обычно не превышает 24 В и в большинстве случаев для успешного функционирования требуется дополнительный монтаж .
Устройства для работы с и диодными источниками света , обязательно устанавливаются совместно с , устраняющим все помехи, для успешного функционирования системы.

Если рассматривать более детально первый вариант диммеров, который предназначен для совместной работы с лампами накаливания, то вторичная классификация выглядит следующим образом:

Поворотный вариатор . Одно из наиболее простейших по своей конструкции устройств, это оказало влияние на низкую цену, что обусловило популярность и распространенность данной разновидности диммеров. Обладают специальным механизмом в виде поворотного колесика, изменение положения которого позволяет уменьшать или увеличивать мощность освещения комнаты, а также фиксировать выбранное значение. В подавляющем большинстве случаев, являются по совместительству и выключателями, то есть минимальное значение, заданное диммером, отключает свет в помещении.

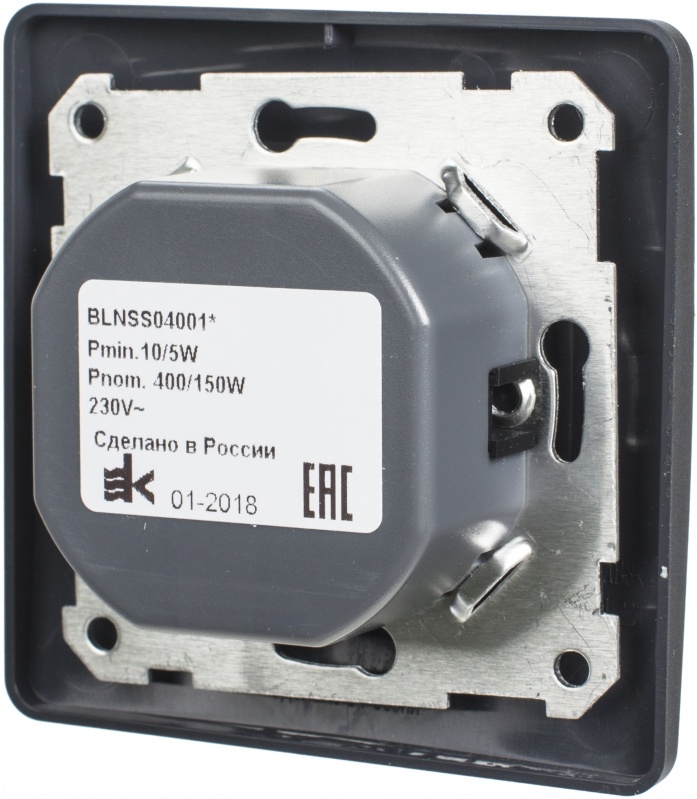

Поворотно-нажимный вариатор . Этот вид значительно менее распространен, поскольку по своей сути является более современной модификацией классического варианта. Фактически, имеет такое же устройство, как и поворотный регулятор. В его основе лежит то же колесико, но для включения или выключения света в помещении на него необходимо нажать, как на кнопку, а перемещение из стороны в сторону дает возможность корректировки яркости освещения.
Клавишный вариатор . Является одной из последних разработок в данной сфере, на рынке появился относительно недавно, поэтому еще не успел обрести популярность среди покупателей. По своей конструкции они очень близки к стандартным классическим выключателям, так как в основе лежит обычная кнопка, которая позволяет включать и выключать свет. Разная интенсивность нажатия на нее выполняет различные функции, в том числе и изменение яркости света.
Сенсорный вариатор . Также одна из инновационных разработок, которая после внедрения на рынок начала набирать популярность, поскольку является весьма удобной и обладает рядом преимуществ. Отличается привлекательным и интересным современным дизайном, который исключает наличие кнопок, колесиков или иных механизмов управления. Все задачи выполняются благодаря контакту с сенсорной панелью, как на современных смартфонах.

Блок: 7/12 | Кол-во символов: 2557
Источник: https://hi-electric.com/how-is-the-dimmer-220-volts-manufacturing-and-installation-of-a-dimmer-with-your-own-hands/

Выводы и полезное видео по теме

Первый ролик позволит быстрее разобраться с процедурой изготовления:

Следующий видеоматериал позволит ознакомиться с принципом работы современных диммеров:

Любой пользователь, даже не обладающий специальными навыками, сможет разобраться с тем, как правильно сделать несложный диммер своими руками. Это совсем недорогое и несложное решение. Главное — подобрать элементы нужной мощности и качественно соединить их между собой.

В то же время необходимо будет придать изделию достойный внешний вид, что осложняет задачу. Но для этой цели можно использовать корпуса промышленных регуляторов, причем даже бывших в употреблении.

Блок: 8/8 | Кол-во символов: 661
Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/dimmer-svoimi-rukami.html

Как выбрать?

В случае принятия решения об установке светорегулятора вместо классического выключателя, перед совершением покупки необходимо ознакомиться с основными критериями выбора устройства:

Убедиться , что выбранная модель совместима с разновидностью ламп, которые используются в помещении. В противном случае, возникает риск их частого перегорания или выхода механизма из строя.
Поскольку современный рынок предлагает широкий ассортимент моделей от различных производителей, это позволяет выбрать именно ту разновидность, которая будет нравиться хозяевам помещения внешне, а также гармонично впишется в уже существующий дизайн.
Цена , которая зависит от целого спектра факторов. В первую очередь, к ним относится бренд и разновидность выбранного диммера.

Блок: 8/12 | Кол-во символов: 763
Источник: https://hi-electric.com/how-is-the-dimmer-220-volts-manufacturing-and-installation-of-a-dimmer-with-your-own-hands/

Инструкция по подключению

Важно помнить, что при работе с высоким напряжением необходимо соблюдать меры предосторожности, в том числе обесточить проводники перед началом проведения работ.

В остальном, для того, чтобы своими руками подключить диммер, достаточно следовать приведенного ниже алгоритма действий:

Провод , выходящий из распределителя, необходимо подключить к входа фазного проводника, которая обычно обозначается латинской буквой L и стрелкой, указывающей вверх.
Второй провод подсоединяется к клемме, имеющей обозначение в виде диагональной стрелки на фоне значка ~.

Это самая простейшая схема, доступная каждому человеку, позволяющая предельно быстро произвести замену старого стандартного выключателя на новый регулятор. Может использоваться вне зависимости от количества ламп, мощность работы которых будет регулировать вариатор.

Иногда возникает необходимость установки сразу 2 диммеров, обычно это происходит в крупногабаритных или многоэтажных помещениях.

В такой ситуации потребуется воспользоваться следующей схемой:

Провести к распределителю по 3 провода , которые должны тянуться от каждого из мест, где планируется установить регулятор.
Первые контакты каждого вариатора соединяются друг с другом, для этого можно использовать специальную перемычку.
Аналогичные действия производятся с двумя контактами вариаторов.
На 3-ий контакт 1-ого вариатора необходимо подключить вход фазы, а на такой же контакт 2-ого устройства сделать выход на источник света.

Блок: 10/12 | Кол-во символов: 1486
Источник: https://hi-electric.com/how-is-the-dimmer-220-volts-manufacturing-and-installation-of-a-dimmer-with-your-own-hands/

Кол-во блоков: 19 | Общее кол-во символов: 34400
Количество использованных доноров: 6
Информация по каждому донору:

https://samelectrik.ru/kak-otremontirovat-dimmer-v-domashnix-usloviyax.html: использовано 1 блоков из 3, кол-во символов 1619 (5%)
https://xn—-7sbeb3bupph.xn--p1ai/shema/dimmer-dm103-shema.html: использовано 2 блоков из 7, кол-во символов 13422 (39%)
https://hi-electric.com/how-is-the-dimmer-220-volts-manufacturing-and-installation-of-a-dimmer-with-your-own-hands/: использовано 5 блоков из 12, кол-во символов 8304 (24%)
http://sovet-ingenera.com/elektrika/rozetk-vykl/dimmer-svoimi-rukami.html: использовано 4 блоков из 8, кол-во символов 7192 (21%)
https://ledjournal.info/shemy/dimmer-svoimi-rukami.html: использовано 3 блоков из 4, кол-во символов 3491 (10%)
http://DekorMyHome.ru/remont-i-oformlenie/kak-vypolnit-remont-dimmera-svoimi-rykami.html: использовано 1 блоков из 3, кол-во символов 372 (1%)

Диммер для светодиодов 12 вольт

Каждый стремится сделать свой дом красивым и уютным, используя современные устройства, лампы и новые прогрессивные разработки. Именно они позволяют совместить управление комфортом и экономией. К примеру, установление светорегулятора (диммера) вместо обычного выключателя, позволяет производить управление яркостью освещения в квартире, экономя при этом до 50% электроэнергии. To dim, в переводе с английского языка на русский, означает «затемнять». Светорегулятор регулирует электрическую мощность нагрузки, как ламп, так и других бытовых устройств: утюгов и паяльников. Однако широкое применение это устройство приобрело для управления мощностью световых приборов.

Когда напряжение низкое, то освещение получается мягким, не бьющим в глаза. Это очень удобно, особенно, если приходится вставать ночью или оставлять слабый свет в коридоре для членов семьи, которые возвращаются поздно. При максимальном напряжении лампы светят ярко, освещение позволяет читать, вышивать и выполнять другие работы, требующие достаточной видимости.

На смену привычным лампам накаливания пришли современные экономичные осветительные приборы. Применяемый для регулировки мощности светового потока современных LED-ламп диммер, позволяет не только выбирать необходимый уровень освещения, плавно изменяя мощность включения/выключения, но и дает возможность снизить расход электроэнергии.

Практика показывает, что устанавливая диммеры для светодиодных ламп 220 вольт, потребитель получает значительную экономию.

Особенности диммеров для LED-ламп

Для регулировки интенсивности освещения LED-светильников может потребоваться диммер для светодиодов. Эффективное использование этого устройства имеет свои особенности:

при использовании диммера со светодиодными лампами необходимым условием является наличие дросселя в светильнике;
поскольку мощность LED-ламп почти в 10 раз меньше мощности обычных, то и диммеры могут быть использованы значительно меньшей мощности;
схема диммера для диодов кардинально отличается от используемых в обычных светильниках – здесь не требуется повышать либо понижать силу тока, как это делается при регулировке обычных ламп, поскольку яркость светодиода регулируется путем изменения импульсов тока в сети.

Диммеры различаются по характеру управления:

механический (кнопочный или с регулировочным колесом) — самый простой по устройству;
электронный диммер — может быть сенсорным либо с бесконтактным датчиком срабатывания;
акустический диммер – срабатывает на громкий звук или от голосовых команд;
диммер для светодиодов с пультом – предполагает использование пульта дистанционного управления.

Имея определенные навыки в электротехнике, можно сделать диммер своими руками для светодиодов. Специально для этой цели предоставляется схема диммера для светодиодов (изображение).

Сенсорный светодиодный диммер

Одной из новинок на рынке LED-светильников считается сенсорный диммер, в котором изменение интенсивности свечения светоизлучающих диодов обеспечивается широтно-импульсной модуляцией (ШИМ). Если использовать недорогой микроконтроллер PIC12F629 фирмы MICROCHIP, иметь определенные навыки, можно сделать диммер своими руками для светодиодов.

Монтировать придется диммер для светодиодов 12 вольт, поскольку устройство запитывается от источника напряжением 12V. Напряжение 5V, предназначенное для питания микроконтроллера, обеспечивает стабилизатор U2(78L05). Для управления используется сенсор SW1 в виде любой металлической пластины небольших размеров. Диоды D13,14 защищают порты контроллера от высокого напряжения. Чувствительность диммера зависит от сопротивления резистора R1 – чем оно больше, тем выше чувствительность. В ряде случаев сопротивление R1 может быть уменьшено до 10кОм. В схеме «сенсорный диммер для светодиодов на pic12f629» использован транзистор малой мощности Q1, следовательно, для подключения большего количества светодиодов необходим тразистор (MOSFET), с соответствующей мощностью нагрузки.

Диммеры являются специальными устройствами, выполняющие сенсорную или радиоуправляемую регулировку мощности светодиодных светильников. Для включения диммера требуется лишь на короткое время коснуться сенсора – светодиодные лампы плавно загорятся. Для выключения достаточно кратковременного касания – светодиодные лампы плавно погаснут. Чтобы изменить яркость – необходимо прикоснуться и держать палец на сенсоре, в результате чего светодиодные лампы будут плавно менять свою яркость. Дождавшись необходимой мощности светового потока – убрать палец с сенсора.

Светорегуляторы Легранд Валена

Для создания эксклюзивного и необычного интерьера дома можно использовать диммер Легранд Валена. С помощью светорегулятора можно производить управление световыми приборами и регулировать интенсивность освещения от максимально яркого до приглушенного. С его помощью легко регулировать свет в разных частях дома и создавать необычно красивые пространства. Датчик движения Легранд Валена из термопласта реагирует на движение, включает свет на определенное время. Он ударопрочный, надежный и устойчивый к ультрафиолетовому излучению.

Диммеры Легранд для светодиодных ламп за счет низкого напряжения сократят расходы на электроэнергию до 60%. Эти данные получены на основании проведенных опытов. Доказано, что устройства, работающие с галогенным освещением и лампами накаливания, позволяют увеличить срок эксплуатации источников света до 20 раз. Светорегуляторы Legrand Valena – это современные устройства нового поколения. С их помощью легко добавить красок в повседневную жизнь, создать уютную атмосферу в доме, не утруждая себя при этом вопросами экономии. Диммер Легранд пользуются популярностью у дизайнеров интерьера.

При выборе диммера нужно четко понимать какие разновидности ламп в доме будут использоваться. Чтобы диммер выдержал нагрузку энергосберегающих видов ламп, нужно рассчитать их суммарную мощность. К одному диммеру можно подключить несколько светильников или каждому отвести отдельный. Диммеры позволяют сделать автоматическое отключение, а также дают возможность плавно и постепенно включать режим подсветки.

Диммеры для светодиодных лент

Диммер управляет светодиодными лампами, светодиодными лентами и светодиодными светильниками. Установка диммера очень проста и подразумевает последовательное подключение в цепь светотехнического устройства. Незаменимыми и популярными элементами декоративной или фоновой подсветки интерьеров стали светодиодные ленты. Их уникальные качества позволяют создавать необычные эффекты, как в домах и квартирах, так и в административных зданиях и объектах промышленности. Светодиодные ленты работают через дополнительные адаптеры – диммеры, которые позволяют создавать уникальные световые эффекты, налаживать управление яркостью ламп.

Важно понимать, что светодиод работает только от постоянного тока и ленту нельзя подключать к цепи переменного тока. Большинство одноцветных лет и RGB работают от напряжения 12В и им требуется блок питания. Низковольтные ленты свободно диммируются. Для домашней подсветки лучше использовать низковольтные светодиодные ленты, т.к. они проще в монтаже и безопаснее. Из-за низкого напряжения вероятность получить серьезный удар током минимальна. Контроллер или диммер для светодиодной ленты 12 вольт сделает простым управление подсветкой в самых разных вариантах.

Можно ли использовать светодиодные лампы с диммером?

Светодиодные лампы делятся на диммируемые и недиммируемые. Способность к диммированию зависит от конструкции драйвера лампы. Диммер для диодных ламп позволяет управлять яркостью очень плавно, вплоть до самого минимума – 1% от номинальной яркости. Можно использовать для диммирования светодиодных ламп тот же светорегулятор, который уже установлен и управляет работой ламп накаливания. Существует высокая вероятность, что светодиодная лампа будет диммироваться с применением аналогичного устройства для ламп накаливания.

Сегодня в быту используется три основных источника света:

нить накаливания
люминисцентные лампы
светодиоды.

Лампы с нитью накаливания проще всего поддаются диммированию. Лампы с люминесцентным свечением могут диммироваться в пределах их разработанной возможности, но диммирование невозможно во всем диапазоне яркости свечения лампы. Светорегуляторы, установленные на светодиодные лампы в домашних условиях дают возможность регулировать оптимальную степень их яркости.

Первый диммер для ламп накаливания был способен изменять только яркость светильника, современный диммер имеют широкие функции управления. Для ламп накаливания и светодиодных ламп он автоматически отключает светильник, создает имитацию присутствия в доме, способен плавно включать и отключать лампы, поддерживает различные режимы световых устройств, делает возможным дистанционное и акустическое управление.

Светорегулятор очень удобен для управления и регулировки яркости светильников. Однако использовать его для ламп накаливания небольшой яркости не эффективно, а применять для светодиодных светильников и светодиодных ламп целесообразно. Диммер для светодиодных светильников позволит максимально раскрыть и оптимизировать потенциал освещения дома. С помощью режима средней и низкой яркости увеличить продолжительность работы светильников, а также снизить нагрузку на зрение.

Диммер для светодиодных ламп 220в: как выбрать и подключить

Современный диммер для светодиодных ламп имеет сложную электрическую схему, работа которой заключается в регулировке светового потока. Вдобавок он служит защитой от перенапряжения, исполняет роль распределителя нагрузки и экономит электрический ресурс, продлевая срок службы ламп.

Знакомимся с устройством и работой диммера

Регуляторы для светодиодных ламп напряжением 220 В схожи по функциональности и строению с моделями для других источников света. Вообще – это выключатель с регулировочным колесом или кнопками. На корпусе имеются подключения к цепи для подсоединения проводов. Функциональность регулятора заключается в отсекании амплитуды напряжения. Поворачивая колесо или нажимая кнопки, изменяется яркость свечения лампы, а значит, и всего освещения. Диммеры для светодиодных ламп имеют свои особенности:

диммером нельзя регулировать яркость каждого цикла включения освещения. Лучше это делать периодически. Если требуется меньшая яркость света при каждом включении, в осветительных приборах надо установить лампы меньшей мощности;
для работы диммера с LED лампами обязательно нужен дроссель. Это связано с тем, что такие модели рассчитаны на меньшую мощность;
LED лампы имеют в 10 раз меньшую мощность от обычных источников света, что требует применения для них маломощных диммеров;
и, наконец, основное их отличие заключается в регулировке. Яркость LED ламп регулируется не понижением или повышением силы тока, а за счет изменения его импульсов в электросети.

Именно эти особенности указывают, почему нельзя ставить диммер LED ламп с другими типами ламп. Выключатель и лампы должны иметь совместимость.

Различие по управлению

Существуют разные виды диммеров для светодиодных ламп, которые различаются своим управлением:

механическое управление производится кнопкой или колесом. Механизм может быть поворотный, нажимной или поворотно-нажимной. При поворачивании колеса или нажиме кнопки изменяется яркость освещения;
электронное управление имеет выключатель, у которого стоит сенсорный или инфракрасный датчик;
акустическая регулировка происходит за счет наличия датчика, реагирующего на громкие звуки, например, голос человека. Недостатком такого управления является незапланированное изменение яркости освещения от звука случайно упавших предметов;
дистанционная регулировка выполняется через пульт управления. Таким диммером удобно регулировать или включать освещение, не вставая с места.

Из всех рассмотренных моделей самым надежным можно считать поворотный выключатель. Его механизм отличается простотой и приемлемой ценой. При выполнении монтажа проще всего найти комплектующие. Одним из основных и популярных производителей диммеров считается фирма Легранд.

Различие по типу установки

Современные модели LED диммеров имеют большой ассортимент, которые различаются типом установки:

модульные модели крепят на DIN-рейку и располагают в распределительном щите. Управление ими производят через выносные регуляторы. Кроме изменения яркости свечения ламп, выключатель имеет дополнительные функции;
моноблочные модели достаточно распространены. Их можно установить вместо обычного выключателя, но они должны иметь ШИМ функцию;
по типу установки регуляторы бывают для скрытой и наружной электропроводки.

Что такое ШИМ?

Расшифровка ШИМ означает широтно-полюсная модуляция. Она применяется для регулировки свечения светодиодных ламп. Принцип работы ШИМ генератора заключается в вырабатывании высокочастотного тока около 200 Гц, который требуется для работы LED лампы. Изменение яркости свечения происходит от смены напряжения, ширины и времени положительного импульса. На выходе ШИМ генератора образуется электрический сигнал, при этом частота и величина тока не изменяются.

Совместимость LED ламп

Чтобы узнать, какой надо приобрести диммер, необходимо определить его совместимость с источником света. Так как LED лампы бывают регулируемые и нерегулируемые, не любой диммер можно ставить в цепь. Некоторые производители выпускают LED лампы, работающие с определенным регулятором. Определить их совместимость можно по таблицам, находящимся у продавцов этого вида товара. Перед установкой диммера надо изучить технические характеристики источников света:

Нерегулируемые лампы нельзя ставить совместно с диммером. Это приведет к их плохой работе, а при выходе из строя, продавец или производитель откажет в гарантийном обслуживании.
Регулируемые лампы часто функционируют со стандартными регуляторами, которые работают по принципу отсечки фазы. Но здесь надо знать, что на качество затемнения освещения влияет количество светодиодов на коммутаторе. Большинству регуляторов для оптимальной работы требуется минимальная нагрузка в пределах 20–45 Вт. Если для достижения такой мощности достаточно 1 лампы накаливания, то светодиодных с напряжением 220 В придется подключить 2 или 3 штуки.
Если для освещения требуется использовать только 1 LED лампу, лучше воспользоваться регулятором низкого напряжения. Он предназначен для регулировки низковольтного LED освещения, которое имеет магнитный трансформатор.

При покупке LED лампы надо обращать внимание на упаковку. Производители на ней указывают, можно ли использовать регулятор. Это может быть надпись или круглый значок.

Расчет максимального количества ламп

При выборе регулятора для установки своими руками на домашнее освещение необходимо учитывать его мощность. Рассчитать максимальное количество LED ламп на 220 В по принципу расчета обычных источников света не получится. Проще всего можно за консультацией обратиться к специалисту или, если для освещения комнаты используется 1 лампа 220 В, взять ее с собой в магазин и испытать на работоспособность методом подключения к регулятору.

Но если принято решение самостоятельного расчета, давайте рассмотрим различия между обычными и светодиодными источниками света 220 В:

количество обычных источников света можно рассчитать делением максимальной мощности регулятора на мощность одной лампы;
чтобы рассчитать максимальное количество LED источников света 220 В, необходимо максимальную мощность регулятора разделить на 10. Получившийся результат разделить на мощность светодиодной лампы.

Самостоятельная установка регулятора

Процесс подключения регулятора своими руками довольно прост:

Отключите на электросчетчике подачу электроэнергии.
В месте установки надо подрезать электропроводку и зачистить концы проводов.
Подать электричество в сеть и тестером или пробником найти фазовый провод. После этого электроэнергию опять надо отключить.
На регуляторе фазовый провод подсоедините к разъему с буквой L, а другой провод вставьте в разъем с буквой N. После этого зажмите провода зажимами и проверьте прочность соединения.
После того как вся схема собрана, ровно выставьте диммер, отрегулировав его регулировочными болтами.
Сверху закрепите декоративный кожух и, подав напряжение, испытайте работоспособность системы.

На данном этапе, если все приборы освещения работают нормально, установку регулятора своими руками можно считать оконченной.

Самодельный регулятор

Схема самодельного диммера довольно проста. Если в доме имеется паяльник и радиодетали ее можно спаять своими руками, конечно, желательно обладать хотя бы минимальными навыками радиодела.

Для изготовления регулятора своими руками понадобиться медный провод, симистор, два конденсатора, динистор, переменный и постоянный резисторы, а также паяльник с припоем. Радиодетали установите на текстолитовой плате, и спаяйте их между собой проводом как указано на схеме.

Принцип работы самодельной схемы заключается в подаче тока с переменного резистора на неполярный конденсатор. В свою очередь, он заряжается и отдает энергию лампе. Если схема собрана правильно и все детали работоспособны, регулятор должен заработать.

Установив самостоятельно диммер на LED освещение 220 В, хозяин сделает шаг к созданию высокотехнологичного жилья.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как приглушить свет без диммера (Быстрое и простое руководство)

Теперь, если вы не знакомы с тем, что означает цветовая температура, позвольте мне быстро сделать для вас обзор.

Эта лампа Philips используется для переключателя сцен при 2700 K

Мягкий белый 2700K – диммер встроен в лампочку

Настройки цвета без диммера

Кельвина – это шкала, от синего на более прохладной стороне и более высоких цифрах до теплых на нижней стороне с более низкими цифрами.

Кельвина – это просто градус, в котором все измеряется для цветовой температуры.

Вышеуказанная настройка лампочки – мягкий белый цвет, к которому мы привыкли с лампами накаливания в течение долгого времени.

Эта лампа также переключается на дневной белый цвет, который определенно имеет более синий оттенок. И это снова на верхней стороне
шкалы Кельвина, вроде того, что вы ожидаете увидеть около полудня среди бела дня на улице.

Лампа Sceneswitch, 5000K

Дневной свет 5000K Настройка переключателя сцены

Вы определенно можете увидеть голубоватый свет, если сравните с предыдущим, который представляет собой более теплый мягкий белый вид более желтоватого света.

Можно сделать лампочку менее яркой – Режим ночного освещения

Здесь также есть еще одна настройка, третья настройка – 2200 Кельвинов, и она также снижает яркость света примерно до 15%.

Лампа Sceneswitch, 2200K

2200K Вариант переключения сцены при свечах

Итак, различные варианты освещения, которые у вас есть с этой лампой, следующие:

Мягкий белый
Дневной белый (более голубоватый)
Уютное теплое сияние

Вам не нужно использовать какие-либо приложения, контроллеры или домашнюю автоматизацию – все это встроено в лампочку менее чем за 10 долларов, что отлично, потому что вам не нужно покупать несколько ламп, чтобы получить разные типы цветовой температуры вашего свет.

И вам не нужно покупать диммеры, вам не нужно делать ничего из этого, если вы хотите что-то простое, эта лампочка может быть для вас.

Теперь давайте уменьшим яркость и снимем абажур, чтобы вы могли видеть, как выглядит лампочка.

Лампа Sceneswitch

По виду она похожа на стандартную светодиодную лампу, и примерно так же выглядят их другие лампы от Philips.

У меня есть еще одна, это одна из их цветных лампочек, которая представляет собой просто белую лампочку, очень похожую по дизайну и форме.

Philips hue выглядит так

Тепловые испытания лампы

Этот обзор был бы неполным, если бы мы не проверили температуру нагрева лампы.

Итак, мы посмотрим на сам корпус лампы, который имеет температуру около 105 градусов, и она уже некоторое время работает, так что это не так уж и плохо.

Сам радиатор находится снизу, металл конечно сильно нагревается примерно на 130 градусов.

Как уменьшить яркость лампы

Первый вариант освещения, который вы получаете при включении переключателя, – это мягкий желтый свет, повторное нажатие переключателя дает дневной свет более голубоватым светом, а когда вы снова нажимаете переключатель, вы получаете теплый свет.Настройки сравнимы с лампочкой на 60 ватт, лампочкой на 40 ватт и лампочкой ночника.

Энергосберегающий

Это энергоэффективная лампа мощностью 9,5 Вт, 8 Вт и 3 Вт. Соответственно разные режимы мягкого белого, дневного белого и супер уютного теплого свечения.

Срок службы лампы переключателя сцен и гарантия

Они не рассчитаны на такой срок службы, как другие обычные светодиодные лампы. Обычные светодиодные лампы без выбора сцены прослужат вам от 20 до 25 лет.

Светодиодные лампы с переключателем сцен должны прослужить около 13,7 лет, вероятно, просто из-за изменений в технологии, из-за которых они генерируют свет разных цветов.

Philips имеет стандартную 5-летнюю гарантию на лампу, которую можно увеличить вдвое, до 10 лет. Просто зарегистрируйте лампу онлайн в течение 60 дней с момента покупки на их веб-сайте, и вы получите 10 лет гарантии.

Компании обычно довольно хорошо заменяют лампы, если они выходят из строя в течение гарантийного срока, поэтому я думаю, что это разумный шаг, чтобы зарегистрироваться, чтобы получить 10-летнюю гарантию.

Яркость подтверждена

Все трое прошли мои световые тесты. При максимальной яркости каждый из них превышает заявленные 800 люмен, поэтому они обеспечивают много света.

Эти лампы обеспечивают светоотдачу 800 люмен или эквивалент 60 Вт при мягком белом и дневном белом свете.

А потом около 80 люмен и 3 Вт, если нужно создать какое-то уютное теплое свечение.

Интеллектуальные функции

Действительно хорошая особенность заключается в том, что после того, как вы выключите его, подождите не менее пяти секунд, а затем снова включите его, он вернется к последней настройке.

Так что вам не нужно беспокоиться о том, чтобы в следующий раз включить и выключить его несколько раз, поэтому в него также встроены некоторые интеллектуальные функции, но не по цене умной лампы.

Подведение итогов

Если вы ищете что-то простое, не такое как продвинутая домашняя автоматизация с оттенком Philips и более дорогостоящим изменением цвета, это может быть для вас чем-то с точки зрения, если вы не хотите иметь дело с диммерами, не делайте этого. не хочу устанавливать специальные вещи и просто включать / выключать функции.

Если вы замените лампу накаливания мощностью 60 Вт, она окупится за счет экономии энергии чуть более чем за год, а затем продолжит экономить деньги на долгие годы.

Это отличные лампочки, и они абсолютно незаменимы, если вы хотите приглушить свет, но не хотите менять проводку переключателей или тратить деньги на дорогостоящие умные лампочки.

Как установить диммерный переключатель

Диммерный переключатель – это простой способ изменить настроение для званого обеда или избежать яркого света в спальне первым делом с утра.Доказано, что способность управлять освещением в комнате делает людей более мотивированными и продуктивными. Диммеры также позволяют сэкономить на электроэнергии и продлить срок службы лампочки.

Если вы хотите узнать, как самостоятельно установить диммер, процесс прост и недорогие материалы. Имея несколько инструментов и немного знаний, вы можете избежать планирования и оплаты услуг специалиста, который сделает это за вас.

Выполните следующие действия, и вы будете наслаждаться новой атмосферой, которую диммер может привнести в любую комнату вашего дома.

Сбор материалов

Во-первых, соберите необходимые инструменты и материалы для проекта. У вас может быть много или все они валяются в доме. Вам понадобятся:

Кусачки для резки проводов
Инструмент для зачистки проводов
Отвертка
Разъемы проводов
Базовый датчик напряжения
Диммерный переключатель

Вы можете подобрать крышку переключателя диммера, если она вы купили, не включили ни одного.

В то время как большинство галогенных ламп и ламп накаливания работают с диммерами, светодиоды – нет. Но вы можете купить специальные светодиодные лампы диммера, разработанные специально для этой цели, которые могут быть до на 90 процентов более энергоэффективными, чем лампы накаливания .

Обратите внимание: если вы хотите разместить диммерные переключатели в нескольких комнатах в доме, но при этом использовать существующие светодиодные лампы, есть другое решение. Датчик потенциометра – это устройство, которое ограничивает количество электрического тока, протекающего через него, поворотом ручки и может быть установлено в качестве альтернативы диммерному переключателю.Они могут обеспечить эффект затемнения любой лампочки.

Отключите питание

В блоке выключателя вы захотите отключить питание той розетки, в которой вы хотите установить новый выключатель. Простой способ убедиться, что вы выбрали правильный – включить свет, которым управляет переключатель, и попросить кого-нибудь посмотреть, как вы пробуете разные выключатели.

Затем снимите крышку переключателя света и проверьте наличие горячих проводов с помощью детектора напряжения. Проверьте винты, которыми переключатель крепится к креплению.Затем с помощью отвертки снимите переключатель и проверьте оголенные провода на наличие тока.

Замена переключателей

Теперь вы можете удалить существующий переключатель и заменить его диммером. Ослабьте винты разъема и снимите панель переключателя с провода.

Если к вашему диммерному переключателю уже подключены провода, используйте соединители, чтобы соединить их с соответствующими проводами, идущими от стены. Зеленый провод на диммере предназначен для заземления.Прикрепите его к медному проводу, идущему от стены, или подключите к металлической коробке для настенного монтажа.

У диммера должны быть два других провода или золотые винты. Присоедините их к оставшимся проводам (обычно с черным кожухом), идущим от стены.

При необходимости используйте инструмент для зачистки проводов, чтобы снять кожух так, чтобы было видно примерно полдюйма провода. Кроме того, если вы прикрепляете настенные провода непосредственно к диммеру, обязательно надежно оберните их вокруг винтов перед их затяжкой.

Наконец, установите переключатель диммера в коробку для настенного монтажа. Затем проделайте то же самое с крышкой переключателя.

Теперь вы знаете, как установить диммерный переключатель

Когда ваш диммерный переключатель надежно закреплен в стене, вы можете снова включить выключатель и наслаждаться новым осветительным аксессуаром.

Изучение того, как установить переключатель затемнения света, окажется полезным талантом в любое время, когда вы захотите изменить освещение в комнате. Это простой способ лучше контролировать освещение в доме и сэкономить на счетах за электроэнергию.

Как установить диммер для вашего встроенного освещения

Установка диммера для вашего встроенного освещения – один из простейших способов значительно повысить гибкость вашего освещения. Это также довольно простой проект DIY, который может выполнить почти каждый.

Этот пост покажет вам, как установить обычный диммер для встраиваемого освещения.

Вот что вам понадобится:

Новый переключатель освещения и крышка.
Отвертки среднего размера – плоские и Phillips
Кусачки / инструменты для снятия изоляции
Тестер проводов под напряжением (рекомендуется бесконтактный тип)

При покупке нового переключателя диммера вам необходимо знать, является ли цепь освещения одинарной -полюс (управление освещением из одного места) или трехходовой (управление освещением из двух мест).Некоторые диммеры универсальны и подходят как для однополюсных, так и для трехполюсных цепей, но для уверенности прочтите упаковку.

После того, как у вас будет новый диммер и инструменты, этот проект займет не более 20 минут, в зависимости от вашего уровня опыта.

Я перечислил шаги ниже и включил видео от Home Depot, которое проведет вас через этот процесс. Я рекомендую сначала посмотреть видео, чтобы вы ознакомились с общим процессом, а затем при необходимости выполнить шаги, перечисленные ниже.

Вот краткое изложение шагов по установке диммера:

Шаг 1. Выключите питание.

Шаг 2. Снимите старый переключатель и используйте тестер проводов под напряжением, чтобы убедиться, что питание отключено.

Шаг 3. Отсоедините провода, подключенные к коммутатору. Если это трехпозиционный переключатель, пометьте провод, который подключен к «общему» винту (обычно это черный винт), прежде чем снимать провод.

Шаг 4. Зачистите изоляцию на всех проводах примерно на 3/4 дюйма.

Шаг 5. Подключите провода заземления.

Шаг 6. Подсоедините оставшиеся провода. Если это однополюсная схема, порядок проводов обычно не имеет значения. Если это трехполюсная цепь, подключите провод, который вы обозначили как «общий», к общему проводу на диммере. Обычно это черный провод. Затем подключите оставшиеся два провода, порядок не имеет значения.

Шаг 7. Сложите провода в распределительную коробку и с помощью отвертки установите диммер и крышку.

Включите питание и наслаждайтесь гибкостью своего освещения!

DIY Dimmer Switch Wiring – How to Install Dimmer Switch

Любите ли вы триллеры, ужасы, комедии или романтические фильмы, ваш вечерний фильм будет намного лучше, если свет в вашей гостиной приглушен. Все дело в создании атмосферы во время кино, верно? Мы здесь, чтобы помочь вам в этом.

Установка диммера – относительно простая задача, так что для опытного мастера «Сделай сам» это будет несложно!

Приступим.

Прежде чем начать, обратите внимание на выключатель света, к которому вы хотите добавить диммер. Что это за тип? Есть две возможности:

Однополюсный диммер (с помощью которого вы можете управлять светом с помощью только одного переключателя в одном месте)
3-сторонний диммер (с помощью которого вы можете управлять светом с двух разных переключателей в двух местоположения)

После того, как вы узнаете, какой у него выключатель света, купите соответствующее количество и тип диммерных выключателей.

Предупреждение: следующий процесс представляет собой сложную работу и требует высокого уровня электричества. Мы не хотим, чтобы вы пострадали. Если вам неудобно устанавливать диммер самостоятельно, GEM всегда готов помочь. Запишитесь на прием к нам.

А теперь приступим. Сначала

выключите питание .

1) Снимите токовый выключатель света с помощью отвертки.

Если за переключателем есть провода, отключите их.

Осторожно! Перед тем, как тыкать в них пальцами, убедитесь, что провода не заряжены электричеством! Для этого проверьте провода с помощью бесконтактного детектора напряжения.

2) Подключите провода к новому переключателю диммера.

Подключите каждый исходный провод к новому проводу регулятора яркости, скручивая концы вместе с помощью плоскогубцев. Затем используйте соединительную гайку для проводов, чтобы закрыть их.

Примечание : Заземляющий провод от вашего диммера (обычно это медный провод ) должен быть подключен к зеленому проводу . Убедитесь, что вы отслеживаете общий провод от настенного переключателя, и прикрепите его к проводу регулятора яркости.

3) Установите диммер на стену с помощью отвертки.

4) Установите новую настенную пластину с помощью отвертки.

Осторожно! Убедитесь, что все свободные провода аккуратно спрятаны за выключатель.

Примечание : Вы также должны убедиться, что выбранная вами коробка достаточно велика, чтобы вместить и спрятать все провода.

5) Установите съемную ручку диммера на диммер (если она есть).

И теперь вы можете наслаждаться атмосферой кино. Итак, сядьте, расслабьтесь и наслаждайтесь.

Если по какой-либо причине выполнение этих шагов не привело вас туда, где вы должны были быть, позвоните в GEM для получения дополнительной помощи.Мы рады помочь вам со всеми вашими потребностями в освещении!

Как приглушить свет без диммера? (Простое исправление)

Идея приглушить свет без использования диммера может показаться абсолютным помешательством. Однако на самом деле это возможно – как и при обычном освещении. Для этого вам даже не понадобится диммер 12 В или внешний диммер . По сути, вам нужен обычный выключатель, который у вас есть в стене или приспособлении.

Но прежде чем мы поговорим о том, как приглушить свет без регулятора яркости, давайте поговорим о причинах, по которым вы этого хотите.

Как приглушить свет без диммера?

Зачем использовать диммируемые лампы без диммера?

Есть три основные причины, по которым вы хотите использовать регулируемое освещение без переключателя яркости. Вот они:

У вас может быть больше вариантов – , поскольку вы не ограничены вариантами освещения без регулировки яркости, вы сможете расширить свои возможности при покупке новых лампочек и точечных светильников.

Ваше освещение станет более гибким – , если вы оставите свои варианты открытыми, вам больше не придется мучиться с заменой переключателей света на совместимые диммеры.Выбрав регулируемый свет, для которого не требуется диммер, вам больше не придется покупать версии с регулируемой яркостью в будущем, если вы решите передумать.

Диммируемые фары намного дешевле – , если вы еще не уверены, то, возможно, тот факт, что диммируемые фары, такие как диммируемые светодиодные прожекторы , например, , теперь продаются по очень доступным ценам, вполне мог бы! Фактически, розничным торговцам почти нет смысла держать в своем инвентаре несколько стопок светильников с нерегулируемой яркостью.

Способы затемнения света без диммера

Существует три различных метода, которым вы можете следовать в отношении , как приглушить свет без регулятора яркости . Первый способ предполагает использование лампочек Sceneswitch. Эти лампы, любезно предоставленные Philips, будут без проблем работать с уже имеющимся выключателем света.

Что он делает, так это меняет цвет ваших фонарей простым щелчком переключателя без необходимости покупать диммер, который может быть довольно дорогим.Кроме того, он предоставляет вам три различных цветовых температуры в зависимости от вашего окружения. В качестве альтернативы вы также можете использовать лампу затемнения со встроенным механизмом затемнения, который позволяет вам приглушать свет с помощью того же переключателя, который вы использовали для его включения.

Вы также можете найти светодиодные лампы с регулируемой яркостью, которые намного дешевле, чем традиционные версии без регулировки яркости, но при этом обеспечивают такое же, если не лучшее, качество освещения.

У умных ламп обычно есть соответствующее приложение для смартфонов, в котором вы можете получить доступ к нескольким параметрам освещения (и затемнения).Источник: krmlight.com

Второй вариант – использование умных лампочек. Это усовершенствованный тип лампочек, которыми можно управлять с помощью приложения для смартфона. Однако, хотя их можно затемнять без использования диммера, они обычно имеют высокую начальную цену. Они могут быть отличным вариантом, если вы не возражаете за их высокую цену.

Третий вариант – это сделать самодельную лампу с регулируемой яркостью и диодом. Однако этот вариант рекомендуется в меньшей степени, поскольку он может быть опасен из-за риска поражения электрическим током.Если у вас нет технических и электрических знаний, лучше избегать этого варианта.

Хотя самодельный проект по затемнению и возможен, вам следует заниматься только в том случае, если у вас есть глубокие знания в области электричества и освещения.

Заключительные мысли

На рынке доступно несколько типов диммируемых ламп. При этом вам нужно выбрать, какой тип освещения вы предпочитаете иметь в своей комнате. Если вы хотите более традиционное освещение, вы можете выбрать лампы накаливания с регулируемой яркостью.Однако, если вы предпочитаете более энергоэффективное освещение без ущерба для качества освещения, то лучшим выбором будут светодиодные светильники.

С другой стороны, если вы можете позволить себе больше тратить на качественное освещение, лучшим вариантом будет использование умных лампочек, поскольку они намного удобнее и удобнее в использовании.

Независимо от вашего выбора, важно то, что вы выбрали тот тип освещения, который подходит для вашей комнаты, без необходимости вкладывать деньги в дорогостоящий диммер.

Решения для интеллектуального освещения своими руками | Caseta от Lutron

Четыре простых проекта, которые сделают домашнюю жизнь красивее, комфортнее и удобнее.

Воспроизведение видео в настоящее время не поддерживается вашим браузером. Для лучшего опыта, перейти на последнюю версию Google Chrome или Firefox

Как сделать своими руками

Выберите диммер Lutron, лицевую панель и цвет.
Посмотрите наши самые популярные модели ниже и выберите цвет, который подходит к краске и декору вашей стены. Узнать больше
Есть светодиоды? Проверить совместимость.
Ознакомьтесь с нашим инструментом совместимости ламп, чтобы узнать, какой диммер LED + будет лучше всего работать с вашими существующими лампами или какие лампы лучше всего будут работать с вашим новым диммером Lutron LED +.
Установите диммер.
Мы поможем вам на каждом этапе пути.Просмотрите этот краткий обзор установки или воспользуйтесь нашим мастером подключения Lutron для получения пошаговых инструкций.

Вопросы? Мы здесь ради тебя. Позвоните нам 24/7 1.844.588.7661 или посетите онлайн-центр поддержки Lutron.

15-минутный макияж

Красить комнату? Добавьте диммер на 15-минутный ремонт комнаты.

Декораторы знают, что отличное освещение – это ключ к преображению шоу. Диммеры Lutron обеспечивают более 250 уровней освещения, и вы можете установить их всего за 15 минут.

А поскольку диммеры и безвинтовые лицевые панели Lutron представлены в 27 цветах, они могут идеально дополнить ваш интерьер. Сделай сам. Дизайнерское влияние.

Идеи комнат: гостиная, семейная комната, спальня, ванная, домашний кабинет

Declutter & Simplify

Занимаясь гаражом? Сделайте свою жизнь проще и добавьте датчик движения Lutron

без помощи рук

Добавьте наш переключатель датчика движения без помощи рук, который автоматически включает и выключает свет, чтобы облегчить жизнь.15-минутная установка.

Планировка помещений: гараж, постирочная, подвал, кладовая

Declutter & Simplify

Занимаясь гаражом? Сделайте свою жизнь проще и добавьте датчик движения Lutron

без помощи рук

Планировка помещений: гараж, постирочная, подвал, кладовая

Как сделать своими руками

Выберите свой умный продукт Lutron
- Интеллектуальные переключатели Caséta: вам понадобится стартовый комплект, включающий диммер, Smart Bridge и пульт дистанционного управления.Узнать больше
- Serena умные шторы и жалюзи: вам нужно выбрать ткань и тщательно измерить размеры окон. Узнать больше
Легко установить.
Мы поможем вам на каждом этапе пути. Просмотрите этот краткий обзор установки или посмотрите пошаговые видеоролики Lutron по установке на сайтах casetawireless.com/support и Serenashades.com.
Настройте свое приложение.
Программирование умных выключателей и шторок освещения простое и интуитивно понятное. Также доступны видеоролики, которые проведут вас через этот процесс.

Вопросы? Мы здесь ради тебя. Просто позвоните нам с понедельника по субботу по телефону 1-855-573-7362.

Фильм Магия времени

Создайте свою зону комфорта.

Просто приглушите свет и закройте шторы с помощью голоса, приложения или касания умного пульта ДУ. Не нужно вставать с этого уютного дивана!

Планировка комнат: ТВ-зал, семейная комната, подвал

Как сделать своими руками

Выберите переключатель вентилятора Lutron.
Посмотрите некоторые из наших самых популярных моделей ниже.
Есть светодиоды? Проверить совместимость.
Ознакомьтесь с нашим инструментом совместимости ламп, чтобы узнать, какой светодиодный диммер будет лучше всего работать с вашими существующими лампами или какие лампы будут лучше всего работать с вашим новым светодиодным диммером Lutron.
Установите переключатель вентилятора Lutron.
Мы поможем вам на каждом этапе пути. Просмотрите этот краткий обзор установки или воспользуйтесь нашим мастером подключения Lutron для получения пошаговых инструкций.

Вопросы? Мы здесь ради тебя. Позвоните нам 24/7 1.844.588.7661 или посетите онлайн-центр поддержки Lutron.

Cool Control

Добавляете потолочный вентилятор? Откажитесь от тянущей цепи.

Выключатели вентиляторов

Lutron позволяют легко управлять ими и могут быть установлены всего за 15 минут.Независимо от того, есть ли у вас только вентилятор или комбинация вентилятор / свет, у Lutron есть вариант переключения для вас.

Идеи комнат: семейная комната, гостиная, спальня, домашний офис

Как сделать своими руками

Выберите переключатель вентилятора Lutron.
Посмотрите некоторые из наших самых популярных моделей ниже.
Есть светодиоды? Проверить совместимость.
Ознакомьтесь с нашим инструментом совместимости ламп, чтобы узнать, какой светодиодный диммер будет лучше всего работать с вашими существующими лампами или какие лампы будут лучше всего работать с вашим новым светодиодным диммером Lutron.
Установите переключатель вентилятора Lutron.
Мы поможем вам на каждом этапе пути. Просмотрите этот краткий обзор установки или воспользуйтесь нашим мастером подключения Lutron для получения пошаговых инструкций.

Вопросы? Мы здесь ради тебя. Позвоните нам 24/7 1.844.588.7661 или посетите онлайн-центр поддержки Lutron.

Cool Control

Добавляете потолочный вентилятор? Откажитесь от тянущей цепи.

Выключатели вентиляторов

Идеи комнат: семейная комната, гостиная, спальня, домашний офис

Можно ли диммировать мой светильник?

Диммеры регулируют яркость лампочек в вашем доме. Они работают со многими обычными приборами, и вы можете использовать их для быстрого улучшения атмосферы в комнате. Приглушенные лампы также экономят энергию.Перед установкой диммера необходимо учесть несколько важных моментов. Хотя диммеры могут снизить интенсивность широкого ассортимента ламп и осветительных приборов, для их работы требуются совместимые лампочки.

Можно ли диммировать мой светильник?

Большинство осветительных приборов будут работать со стандартными диммерными переключателями, в том числе с галогенными лампами и лампами накаливания. Определите, использует ли ваш прибор сетевое или низкое напряжение. Если вы устанавливаете путевые и рельсовые фонари с лампами накаливания, вы можете использовать диммеры для управления их яркостью.Только не забудьте также использовать диммер сетевого напряжения. Выключатели сетевого напряжения не работают с осветительными приборами низкого напряжения.

Существует две разновидности низковольтных диммеров. У одних есть магнитные системы, которые затемняют свет, а у других есть электронные диммеры. Если вы хотите приглушить свет в своем доме, сначала проверьте требования к напряжению, а затем определите, нужны ли для ваших светильников магнитные или электронные переключатели яркости. Например, светодиодные светильники могут работать со стандартными диммерами, но некоторым может потребоваться специальный диммер.Точно так же не все компактные люминесцентные (CFL) светильники можно затемнять. Если вы устанавливаете регулируемые лампы CFL, вам все равно нужно будет проверить свой диммер, чтобы убедиться, что он работает с этими типами ламп. Универсальные диммеры разработаны для совместимости с лампами низкого напряжения, светодиодными и CFL-лампами.

Распространенные типы светильников с регулируемой яркостью

Почти все светильники со стандартными розетками можно затемнить с помощью ламп накаливания или галогенных ламп. Многие люди используют стандартные диммеры и регуляторы для регулировки яркости освещения люстры, чтобы задать настроение в столовой.Добавление регулятора яркости к потолочным и настенным светильникам в спальне позволяет регулировать яркость при чтении или одевании. Светодиодные трековые светильники с регулируемой яркостью обеспечивают яркое акцентное освещение прихожих и акцентов. Диммеры можно использовать даже с наружным освещением, чтобы сделать вечер более ярким.

Как управлять осветительными приборами с регулируемой яркостью

Вы можете настроить переключатели диммера на работу несколькими способами. Если вы хотите приглушить свет с помощью одного переключателя, вы можете использовать один диммер со всем, что вам нужно.Многосторонние настройки предлагают больше контрольных точек. Вы можете приглушить свет из одной центральной точки и управлять мощностью источников света (но не их яркостью) из других мест. С помощью нескольких переключателей яркости вы можете регулировать яркость с нескольких разных точек. Если вы хотите, чтобы ступеньки можно было включать как наверху, так и внизу, вам необходимо установить обычные выключатели в обоих местах. Если вы хотите приглушить свет в обоих местах, вам понадобятся отдельные диммеры, поддерживающие настройку нескольких мест.

Специализированные диммерные переключатели предоставляют даже больше возможностей, чем стандартные диммеры. Эти устройства иногда имеют сенсорные экраны, позволяющие программировать предпочтительные уровни освещенности. После того, как вы установите желаемую яркость, вы можете коснуться экрана, чтобы автоматически настроить освещение. В то время как у некоторых диммеров есть ручки, другие используют ползунковые переключатели для управления интенсивностью. Беспроводные пульты дистанционного управления позволяют управлять диммерами из любого места поблизости. Вы даже можете прикрепить эти пульты дистанционного управления к козырьку в машине, чтобы вы могли управлять регулируемыми осветительными приборами, прежде чем войти в свой дом.

Если у вас есть стандартный осветительный прибор, особенно тот, который предназначен для использования лампы накаливания или люминесцентной лампы, у вас не должно возникнуть проблем с поиском совместимого диммера. Независимо от того, устанавливаете ли вы светильники низкого или сетевого напряжения, существует множество способов использования диммеров в вашем доме.
