Разница между адресуемой светодиодной лентой RGB WS2811, WS2812B, WS2813, WS2815, SK6812, SK9822

Сегодня я собираюсь провести испытания всех самых популярных типов светодиодных лент RGB с индивидуальной адресацией.

Мы поговорим об их технических характеристиках, а затем я помогу вам выяснить, какая из светодиодных лент лучше всего подходит для вашего проекта.

№1. 4 варианта выбора программируемых светодиодных лент
# 2. Что такое принцип работы светодиодных лент Pixel
№3. Падение напряжения адресной светодиодной ленты
# 4. Светодиодная лента 12V WS2811 VS 5V WS2812B Светодиодная лента
# 5. 5V SK9822 Светодиодная лента VS 5V WS2812B Светодиодная лента
# 6. 5V WS2813 Светодиодная лента VS 5V WS2812B Светодиодная лента
# 7.Преимущества светодиодной ленты WS2815
# 8. Светодиодная лента 5V SK6812RGBW VS 5V WS2812B Светодиодная лента

Прежде всего, если вы ищете лучшую светодиодную ленту. К сожалению, я не могу дать вам однозначного ответа. Фактический ответ заключается в том, что необходимо учитывать множество факторов, и каждое приложение, скорее всего, будет иметь один тип полосы. Это лучше всего подходит для этого.

Цель этого руководства – помочь вам определить, какой вариант светодиодной ленты с индивидуальной адресацией или лучший, исходя из параметров вашего проекта.

Давайте начнем с физического взгляда на каждый тип полос.

Для того, чтобы мой тест оставался максимально стандартизированным, каждая полоса имеет одинаковую плотность светодиодов и тип гидроизоляции, в частности, это все 150 светодиодов на 5 метров и разнообразие с силиконовым кодированием ip65, но есть значительно больше вариантов на выбор. из.

1. 4 варианта выбора программируемых светодиодных лент

При выборе светодиодных лент обычно нужно выбрать несколько вариантов.

Первый будет цветом гибкой печатной платы, на которой установлены микросхемы. Обычно вы можете выбирать между черным и белым, и это действительно не имеет значения.

Второй – это плотность пикселей или количество светодиодов в одном метре, я обычно использую 30 светодиодов на метр.

Потому что это делает требования к питанию немного более управляемыми. Но они бывают различной плотности, вплоть до 144 светодиодов на метр.

Третий , вам нужно будет выбрать, какой тип гидроизоляции вы хотите для своего проекта.

Как я сказал ранее, те, которые я тестирую, имеют степень защиты IP65, что означает, что они покрыты гибким прозрачным силиконом для защиты от воды и пыли, но они не готовы к погружению в воду. По моему опыту, они защищены от брызг и дождя.

Если вам требуется дополнительная гидроизоляция, вы можете выбрать версию со степенью защиты IP67, которая поставляется в герметичных силиконовых рукавах.

Но имейте в виду, что они могут немного раздражать, если вам нужно отрезать светодиодные полосы до нужной длины.

Конечно, если ваш проект находится в помещении, вам не понадобится гидроизоляция, и этот вариант также доступен.

Последний выбор , который вам нужно сделать, – это конкретная микросхема, которая будет управлять вашими индивидуально адресуемыми светодиодами.

На этом чипе каждая из светодиодных лент получила свое название, и сегодня я специально буду работать с этими семью типами микросхем.

2. Каков принцип работы светодиодных лент Pixel

Эти светодиодные ленты Pixel работают по одному и тому же основному принципу: данные отправляются по одному проводу, где они затем считываются небольшим микроконтроллерным чипом, который производит ширину импульса. модулированный сигнал, который управляет яркостью каждого канала светодиодного чипа, который содержит красный сегмент, зеленый сегмент и синий сегмент.

Каждый сегмент может иметь 256 уровней яркости, что дает 256 различных цветов в третьей степени, которые могут быть получены.

Если вы видите термин 5050 LED на страницах продуктов, это относится только к размеру светодиодного чипа, не обязательно к типу адресуемой светодиодной ленты или любых других компонентов, которые могут быть в нее интегрированы.

Что касается характеристик потребляемой мощности, в этом посте я протестировал каждую из светодиодных лент .

Измеряя сначала текущее потребление неопиксельной светодиодной ленты со всеми выключенными светодиодами, затем текущее потребление одного канала одного пикселя, затем всех каналов одного пикселя, одного канала всех пикселей, а затем общий ток, потребляемый для всей полосы с каждым каналом при максимальной яркости.

Я также оценил потерю точности цветопередачи из-за падения напряжения на каждом типе светодиодных лент.

Мы собираемся начать тестирование с самой старой модели светодиодных лент, которые я тестировал.

3. Падение напряжения адресуемой светодиодной световой ленты

WS2811 как светодиодная лента на 12 В светит, когда вы хотите запитать эти полосы на больших расстояниях, падение напряжения – это термин, используемый для описания разницы в напряжение в начале и в конце провода.

Падение напряжения является результатом самого провода или, в данном случае, медных дорожек на светодиодной ленте, вносящих значительный вклад в электрическое сопротивление.

Если ваш выход составляет 5 вольт, а у вас 2,5 вольт на расстоянии более 30 футов, это означает, что у вас останется только 50 процентов вашего напряжения, а это означает, что последние светодиоды будут получать только 2,5 вольт в сумме.

4.

Этого не всегда достаточно для точного воспроизведения выбранных вами цветов.

Если вместо этого вы начнете с 12 вольт и получите такое же падение на 2,5 вольта, это будет представлять изменение напряжения только на 21%, а оставшиеся 9,5 вольт будут давать значительно более точные цвета, чем та 5-вольтовая светодиодная полоса.

Здесь вы можете увидеть разницу в точности цветопередачи между 12-вольтовой светодиодной лентой WS2811 и 5-вольтовой светодиодной лентой ws2812B, когда они обе выдают 100% яркости для всей светодиодной ленты.

Чтобы исправить это, подайте питание на оба конца светодиодной ленты методом, который называется инжекцией мощности.

Но в случаях, когда частая подача энергии невозможна, обычно следует отдавать предпочтение 12-вольтовым светодиодным полосам, таким как WS2811.

В большинстве случаев полоски WS2811 являются наименее дорогими, но у них есть несколько недостатков.

Самое главное, что самые дешевые версии WS2811 не являются действительно индивидуально адресуемыми, обычно светодиодная лента WS2811 имеет один микроконтроллер, который фактически питает 3 светодиодных пикселя или в общей сложности 9 каналов.

Это означает, что на самом деле невозможно управлять каждым светодиодом, но вместо этого каждый пиксель в вашем коде представляет группу из 3 светодиодных чипов.

В моих тестах светодиодная лента WS2811 потребляла одну из самых высоких энергий, когда светодиоды не горели.

Рисование 1,27 Вт мощности для своих микроконтроллеров и освещение всей полосы чистым белым светом в сумме составляет 1,64 ампера.

Что составляет около 19,68 Вт при полной яркости, вы также можете видеть, что точность цветопередачи действительно хорошая по всей 5-метровой полосе, даже без какой-либо инжекции мощности.

Что, как я упоминал ранее, является огромным преимуществом 12-вольтовой светодиодной ленты перед 5-вольтовой светодиодной лентой.

Что касается варианта использования, светодиодную ленту WS2811 следует рассматривать, когда стоимость является важным фактором или когда подача мощности не может быть легко осуществлена, но не обязательно, если вам нужно контролировать каждый пиксель индивидуально.

Следующим в списке идет наиболее распространенный тип светодиодных лент, светодиодные ленты ws2812B, в которых, в отличие от WS2811, микросхема контроллера правильно встроена в светодиодный корпус, ws2812B поставляется только с 5-вольтовым напряжением, поэтому ему потребуется больше энергии, чем 12-вольтовой светодиодной ленте WS2811.

Но меньшие компоненты означают, что для производства этой светодиодной ленты требуется меньше материала, и теоретически стоимость ленты должна быть ниже, поскольку каждый светодиод может управляться индивидуально.

В моем тесте ws2812B потреблял вдвое меньше энергии, чем ws2811, когда светодиоды не горели.

Но, как и ожидалось, энергопотребление светодиодов было почти таким же, около 60 милливатт на канал, а полная светодиодная лента потребляла всего 13,6 Вт. что примерно на 6 Вт меньше, чем у WS2811.

У меня также есть еще одна новая разновидность ws2812B под названием Eco, в моем тесте версия Eco имела самое низкое базовое энергопотребление, требующее всего 56 милливатт, при этом светодиоды не горели.

5-вольтовые полоски обоих типов действительно с трудом воспроизводили точные цвета вблизи конца полоски из-за падения напряжения.

В версии Eco производительность в целом несколько хуже, чем у версии без Eco.

Я использую светодиодные ленты ws2812B RGB в качестве светодиодных лент общего назначения, они относительно дешевы, имеют огромное разнообразие типов гидроизоляции и цветов полос разной плотности, и они совместимы практически со всеми библиотеками, это означает для управления индивидуально адресуемыми светодиодами.

5.

Итак, что может привести к несовместимости светодиодной ленты с библиотекой? Эти библиотеки контролируют то, что называется синхронизацией микросхемы, то есть скоростью, с которой светодиоды ожидают новых данных.

В светодиодных лентах, содержащих микросхему SK9822 (аналогичный APA102), синхронизация обрабатывается немного иначе, вместо жестко запрограммированной синхронизации, которой должен придерживаться ваш микроконтроллер.

Он включает в себя еще один провод, который называется тактовым выводом , этот тактовый вывод определяет скорость передачи данных между микроконтроллером и микросхемой.

Это не только означает, что микроконтроллер может быть доведен до его максимального потенциала, увеличив скорость передачи данных больше, чем позволяют WS2811 или 2812B, но также позволяет замедлить передачу данных, если количество кадров в секунду не так уж и важно.

И микроконтроллер имеет значительную вторичную нагрузку. Микросхемы SK9822 имели самое высокое энергопотребление в режиме ожидания из всех 5-вольтных светодиодных лент, но имели показатели потребляемой мощности для освещения всей светодиодной ленты полностью белым цветом.

Следует отметить одну важную вещь – значительно худшую точность цветопередачи из-за падения напряжения на этих светодиодных лентах.

Когда вы подключаете питание к ws2812B, его обычно достаточно для питания каждого конца 5-метровой полосы.

Но в светодиодных лампах SK9822 я бы посоветовал подавать мощность каждые два с половиной метра для поддержания точности цветопередачи.

SK9822 также стоит немного дороже, чем WS2812B, и для него требуется дополнительный проводник для тактового вывода.

Но в ситуациях, когда ошибки и анимация недопустимы, а точность данных является наиболее важным соображением, светодиодные ленты SK9822 вполне оправдывают повышение цены.

Другим недостатком последовательной связи является то, что, поскольку все данные передаются по одному проводу, любой разрыв цепи приведет к тому, что вся полоса после этого будет отключена. неудача.

Светодиодные ленты WS2813 созданы для устранения этого недостатка.На ws2813 есть две разные линии данных, обозначенные как di и bi, что означает ввод данных и резервное копирование.

Это позволяет светодиодной полосе продолжать работу в случае битого пикселя. Поскольку двухканальный канал будет действовать как сквозной, пока два последовательных светодиода не выходят из строя, остальная часть светодиодной ленты должна продолжать работать.

Это делает светодиодные ленты ws2813 идеальными для ситуаций, когда к ним невозможно получить доступ для ремонта, например, если вы собираетесь залить их эпоксидной смолой.

К сожалению, как и SK9822, светодиодные ленты WS2813 показали очень низкую точность цветопередачи.

Они показали заметное пожелтение примерно через 45 пикселей при полной яркости. Кроме того, потребление энергии было предсказуемо меньше, учитывая увеличенное внутреннее сопротивление, и потребовалось всего 12,15 Вт для всей светодиодной ленты при включении на полную яркость. Я ожидал, что это число значительно возрастет с увеличением количества точек впрыска мощности.

7.Преимущества светодиодной ленты WS2815

Если вам нужен резервный канал данных без проблем с падением напряжения, то WS2815 может быть ответом.

WS2815 представляет собой 12-вольтовую светодиодную ленту, и, как вы можете видеть, нет значительного ухудшения цветопередачи по всей полосе даже при полной яркости.

Компромисс между ценой и потребляемой мощностью, вы можете видеть, что WS2815 имеет странное поведение, когда дело доходит до потребления тока, в основном, один пиксель потребляет точно такое же количество тока при 50% красном цвете, что и он. при 50% белого, даже если белый состоит из красных, зеленых и синих пикселей.

Это потому, что каждый канал получает питание последовательно, а не параллельно, и если только один канал имеет значение 1, а остальные 2 закорачиваются с помощью комбинации транзисторов или резисторов, чтобы поддерживать постоянный ток.

Светодиодная лента WS2815 имеет как самое высокое энергопотребление в режиме ожидания (3,5 Вт), так и самое высокое энергопотребление в режиме белого белого цвета (20,18 Вт на 150 светодиодов).

При этом они будут чрезвычайно надежными благодаря резервному каналу, и они отлично воспроизводят правильные цвета, несмотря на падение напряжения на полосе.

8.

WS2815 выглядит довольно здорово, но я оставил свой любимый вариант светодиодов напоследок, SK6812 очень похож на ws2812B, а затем требует всего 5 вольт.

Имеет встроенный микроконтроллер и не имеет резервного канала. Но SK6812 имеет возможность управлять дополнительным каналом светодиодов, которые используются для управления большим белым сегментом на корпусе светодиодов 5050.

Обычно светодиодных лент RGB производит белый цвет, устанавливая одинаковый процент красного, зеленого и синего каналов, что дает слегка синий или фиолетовый свет.

Имея выделенный белый канал на светодиодах, вы можете производить знакомый истинно белый свет в вариантах теплого белого, нейтрального белого или холодного белого цвета.

Это правда, что это немного усложняет программирование, поскольку вы отправляете четырех каналов вместо трех , но результаты того стоят.

Каждый раз, когда я использую светодиодные ленты вместо обычных лампочек, я всегда выбираю вариант RGBW для таких приложений, как светодиоды для отдыха на открытом воздухе.

Это гораздо менее важно, так как я хочу, чтобы те, кто делал сумасшедшие узоры, предпочитали добавлять тонкую подсветку, при этом время от времени все еще имея возможность создавать фантазии, светодиодные полосы SK6812 RGBW являются абсолютно лучшими.

В моем тесте 6812 имел умеренно высокое энергопотребление в режиме простоя – 0,83 Вт и 14,4 Вт при полном освещении.

Вы также можете видеть, что вокруг светодиода 90 наблюдается значительное пожелтение, но это не совсем корректный тест, поскольку вы не получите белый свет, включив полосы RG и B.

На самом деле вы бы просто использовали белый канал, а белый канал потребляет больше тока, чем любое другое одноканальное освещение.

Вся светодиодная лента с белым светом дает мощность всего 10 Вт, потребляет самую низкую потребляемую мощность белого цвета среди всех полос, которые я тестировал с добавлением, преимущество почти идеальной точности цветопередачи по всей светодиодной полосе без подвода энергии.

Итак, как видите, не существует универсальной светодиодной ленты, напротив, у каждой из них есть свои сильные и слабые стороны.

Если бы мне пришлось выбрать один тип светодиодной ленты для использования во всех моих проектах, я бы определенно выбрал светодиодные ленты SK6812 RGBW теплого или холодного белого цвета.

Разнообразие в зависимости от моего варианта использования, возможно, в будущем будет 12-вольтовая RGBW SK6812 – моя любимая светодиодная лента.

Лучшая светодиодная лента для вашего проекта

просто потрясающие, и есть широкий выбор светодиодных лент на выбор. Вы знаете, какая светодиодная лента лучше всего подходит для вашего проекта? Здесь мы объясняем основные различия между несколькими типами светодиодных лент и их особенности.

Представляем светодиодные ленты

Что касается светодиодных лент, то основное различие заключается между аналоговыми и цифровыми светодиодными лентами. Аналоговые и цифровые светодиодные ленты работают по-разному и дают разные результаты. Итак, нужна ли вам аналоговая или цифровая светодиодная лента, будет зависеть от проекта, который вы хотите построить.

Помимо аналогового или цифрового, светодиодные ленты также различаются по ряду аспектов:

• Плотность светодиода : это означает, сколько светодиодов в полосе на метр.Вы можете найти светодиоды различной плотности: 30, 60, 72, 120 светодиодов на метр и другие варианты.
• Водонепроницаемый или нет. Светодиодные ленты могут быть водонепроницаемыми или нет. Водонепроницаемые светодиодные ленты покрыты прозрачным силиконом, как показано на рисунке ниже.

С водонепроницаемыми версиями легче работать, так как они имеют больший вес, они более гибкие и могут быть легко размещены снаружи. Однако вы должны знать, что их нельзя размещать внутри бассейнов или в местах, где они будут подвергаться агрессивным погодным условиям.

Не водонепроницаемые ленты легче, поэтому их легче повесить на дно чего-либо с помощью ленты. На изображении ниже показан пример водонепроницаемой светодиодной ленты.

• Источник питания : Большинство светодиодных лент обычно питаются от источника питания 5 В, 12 В или 24 В. Необходимый ток будет зависеть от длины светодиодной ленты и плотности светодиода. Напряжение питания обычно обозначено на полосе, как вы можете видеть на рисунке ниже.В противном случае убедитесь, что вы проверили техническое описание полосы, чтобы выяснить это.

Обычно светодиодные ленты поставляются на барабанах длиной несколько метров, которые можно разрезать на небольшие сегменты.

На полосе, отмеченной значком ножниц, есть отметки от разреза, которые показывают вам, где вы можете разрезать полосу, как показано на рисунке ниже. Эта полоска состоит из трех сегментов светодиодов.

Выбор подходящего источника питания для вашей ленты очень важен для поддержания соответствующей яркости ленты и ее правильной работы.Чтобы подобрать подходящий блок питания, вам необходимо знать:

• Рабочее напряжение : большинство светодиодных лент работают от источника питания 5 В, 12 В или 24 В. Проверьте данные светодиодной ленты, чтобы узнать – на некоторых полосах рабочее напряжение указано на отметках обрезки полосы.
• Плотность светодиода – это означает, что вам нужно знать, сколько светодиодов у вас на метр
• Длина полосы – вам нужно знать, какой длины ваша полоса, чтобы узнать, сколько светодиодов будет иметь
• Потребляемый ток на каждый светодиод – проверьте данные, чтобы узнать.

Чтобы узнать силу тока достаточно умножить:

Необходимый ток = плотность светодиода x длина полосы x потребляемый ток на каждый светодиод

Аналоговые светодиодные ленты

Что касается аналоговых лент, это аналоговые светодиодные ленты RGB и монохромные светодиодные ленты .

Аналоговые одноцветные светодиодные ленты

Одноцветные светодиодные ленты производят только один цвет. Эти полоски очень легко подключить, у них всего два вывода: GND и VCC, как показано на полоске ниже.

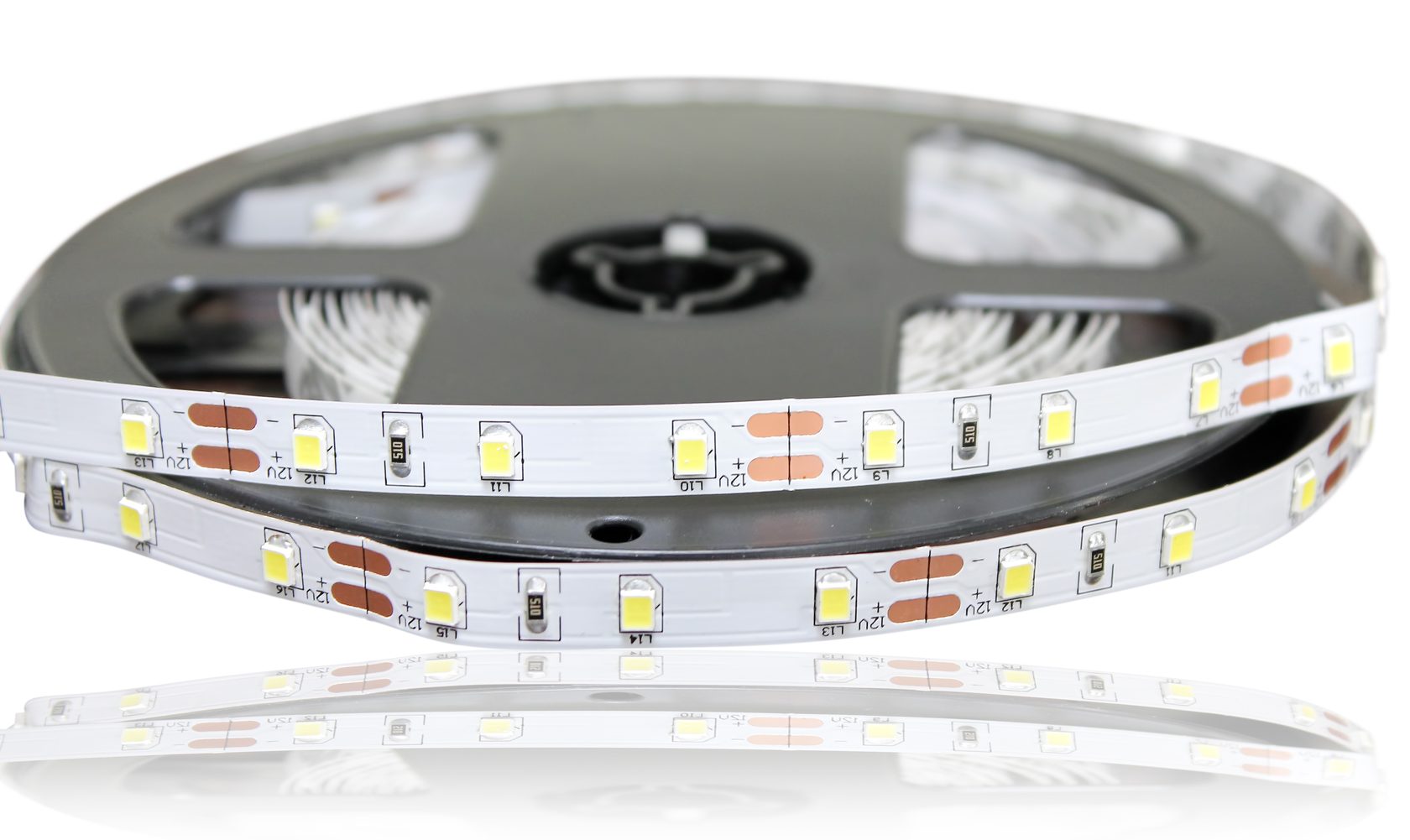

Вы просто подаете питание на полосу, и светодиоды загораются. На следующем рисунке показан пример одноцветной светодиодной ленты. Эта полоска дает только белый цвет.

Аналоговые светодиодные ленты RGB

У аналоговых светодиодных лент светодиоды включены параллельно. Вся полоса работает как гигантский светодиод RGB. Таким образом, вы можете осветить всю полосу разными цветами, но не можете управлять светодиодами по отдельности. Это означает, что ваша полоска может быть только одного цвета за раз. Светодиодные ленты такого типа дешевле цифровых и удобны в использовании.

Аналоговые полоски больше используются в декоративных целях. Но это действительно зависит от того, что вы собираетесь делать. Мы используем аналоговую полосу, чтобы придать цвет нашей настройке записи. На следующем рисунке задан голубой цвет фона.

Электромонтажные аналоговые полоски

На этих полосах есть четыре контакта, которые необходимо подключить. Один красный канал , один зеленый канал , синий канал и power .
Для получения разных цветов вам просто нужно варьировать мощность каждого канала.

Этим легко управлять с помощью любого микроконтроллера, использующего ШИМ. Независимо от того, используете ли вы Raspberry Pi, Arduino или ESP8266, вы можете легко контролировать яркость и цвет светодиодной ленты.

Один метр вашей аналоговой светодиодной ленты может потреблять примерно 1 А на вывод светодиода, когда все красные, зеленые и синие светодиоды имеют полную яркость (что дает белый цвет).

Вам нужна схема драйвера для увеличения мощности – добавьте транзисторный усилитель в каждую линию управления. Например, вы можете использовать N-канальные MOSFET, такие как IRLB8721, которые работают с 3.Логика 3В и 5В. Итак, они подходят для использования с вашим Arduino или ESP8266.

Затем вы можете управлять полосой с помощью ШИМ, как если бы вы управляли одним светодиодом RGB. Чтобы узнать, как управлять светодиодом RGB с помощью Arduino, вы можете прочитать: Как работают светодиоды RGB?

Вы можете проверить, как мы создали свет для настроения с помощью аналоговой светодиодной ленты RGB: DIY WiFi RGB светодиодный светильник для настроения за 10 долларов с ESP8266.

Цифровые светодиодные ленты

Когда дело доходит до цифровых светодиодных лент, вы можете управлять каждым светодиодом индивидуально – их также называют адресными светодиодными лентами.Вы можете выбрать цвет каждого светодиода, его яркость, а также время включения и выключения. Это позволяет создавать всевозможные сумасшедшие и потрясающие эффекты. Наша любимая адресная светодиодная лента RGB – WS2812B. Вот некоторые эффекты, которые вы можете с ним сделать:

Светодиоды WS2812B имеют интегральную схему, встроенную прямо в светодиод – взгляните на рисунок ниже.

Это обеспечивает связь через однопроводной интерфейс. Это означает, что вы можете управлять множеством светодиодов, используя всего один цифровой вывод микроконтроллера.У этих светодиодных лент всего три контакта: VCC , GND и data . VCC и GND используются для подачи питания на полосу, а вывод данных должен быть подключен к вашему микроконтроллеру.

Для этой полосы требуется сигнал данных 5 В, поэтому у вас не должно возникнуть проблем с ее управлением через цифровой вывод Arduino. Однако, если вы хотите управлять своей полосой с помощью Raspberry Pi или ESP8266, которые отправляют сигналы с напряжением 3,3 В, вам следует использовать модуль преобразователя логического уровня, который преобразует 3.Сигнал данных 3 В в сигнал данных 5 В.

Библиотеки

Существуют библиотеки, которые позволяют очень легко управлять полосой и создавать всевозможные сумасшедшие эффекты.

Если вы хотите узнать, как управлять этой полосой с помощью Arduino и создавать потрясающие световые эффекты, вы можете прочитать: Руководство по адресуемой светодиодной полосе RGB WS2812B с Arduino.

Мы добавили эффект радуги к нашей подставке для монитора с помощью адресуемой светодиодной ленты RGB WS2812B.

Где купить?

Теперь, когда вы знаете, какая светодиодная лента лучше всего подходит для вашего проекта, вы можете обратиться к Maker Advisor, чтобы узнать лучшую цену для своей ленты.

Вы можете использовать предыдущие ссылки или перейти непосредственно на MakerAdvisor.com/tools, чтобы найти все детали для ваших проектов по лучшей цене!

Завершение

В этом посте мы показали вам основные различия между различными типами светодиодных лент.

Теперь вам проще подобрать нужную полосу для вашего конкретного проекта.

Вот несколько связанных руководств, которые могут вам также понравиться:

Надеемся, этот пост был вам полезен.

Спасибо за чтение.

ПОЛНОЕ руководство по выбору светодиодных лент с индивидуальной адресацией –

Сегодня я собираюсь протестировать все самые популярные типы светодиодных лент с индивидуальной адресацией, рассказать об их технических характеристиках и помочь вам понять, какая из них лучше всего подходит для вашего варианта использования.

Прежде всего, если вы ищете одну «лучшую» светодиодную ленту, я, к сожалению, не могу дать вам однозначного ответа. Фактический ответ заключается в том, что необходимо учитывать множество факторов, и каждое приложение, вероятно, будет иметь один тип полосы, который лучше всего подходит для него.Цель этого видео – помочь вам определить, какие типы светодиодов с индивидуальной адресацией будут работать лучше всего, исходя из параметров вашего проекта. Для удобства просмотра я связал диаграмму в описании видео с результатами моих тестов и краткую справочную информацию по выбору различных светодиодных лент.

Таблица результатов испытаний:

https://docs.google.com/spreadsheets/d/1-L0YvDVq_V17lLOeBc-h29np4wcSLqI6X5i6OAOGoaM/edit?usp=sharing

Краткое справочное руководство:

Справочник по энергопотреблению Pretty:

Прежде чем мы перейдем к этому, я хочу выразить огромную благодарность компании BTF Lighting за предоставление мне по одной светодиодной ленте каждого типа для тестирования, это отличный поставщик, которого я использовал по крайней мере дюжину раз, и у них есть магазины Amazon и Aliexpress, посмотрите ссылки в описании, чтобы увидеть их огромный выбор светодиодов.

Давайте начнем с физического взгляда на каждый тип полос. Чтобы мои тесты были как можно более стандартизированными, каждая полоса имеет одинаковую плотность светодиодов и водонепроницаемость, в частности, это все 150 светодиодов на 5 метров и силиконовое покрытие IP65, но есть значительно больше вариантов на выбор.

При выборе светодиодной ленты вы обычно можете выбрать несколько вариантов. Сначала будет цвет гибкой печатной платы, к которой они прикреплены, обычно вы можете выбирать между черным и белым.Во-вторых, плотность пикселей или количество светодиодов в одном метре. Я предпочитаю использовать 30 светодиодов на метр, потому что это делает требования к мощности более управляемыми, но они бывают различной плотности вплоть до 144 светодиодов в одном метре. В-третьих, вам нужно будет выбрать тип гидроизоляции для вашего проекта. Как я уже говорил, те, которые я тестирую, имеют степень защиты IP65, что означает, что они покрыты гибким прозрачным силиконом для защиты от воды и пыли, но их нельзя погружать в воду, по моему опыту, они защищены от брызг и дождя.Если вам нужна дополнительная гидроизоляция, вы можете выбрать версию со степенью защиты IP67, которая поставляется в герметичном силиконовом корпусе, но имейте в виду, что они могут немного раздражать, если вам нужно разрезать полосы до нужной длины. Конечно, если ваш проект находится в помещении и вам не нужна гидроизоляция, она также доступна.

Последний выбор, который вам нужно сделать, это конкретная микросхема, которая будет управлять вашими индивидуально адресуемыми светодиодами. Именно на этом чипе каждая из этих полос получила свое название, и сегодня я специально буду работать с этими 7 типами микроконтроллеров.Все эти светодиодные ленты работают с одной и той же базовой идеей: данные отправляются по одному проводу, где они считываются микросхемой микроконтроллера, которая выдает сигнал с широтно-импульсной модуляцией, который управляет яркостью каждого канала светодиодной микросхемы, содержащей красный сегмент, зеленый сегмент и синий сегмент. Каждый сегмент может иметь 256 уровней яркости, что приводит к получению 256 различных цветов в третьей степени. Если вы видите термин 5050 LED на страницах продуктов, который относится только к размеру светодиодного чипа, не обязательно к типу светодиода или любого из других компонентов, которые могут быть в него интегрированы.

Что касается их характеристик потребляемой мощности, на форуме есть сотни сообщений, содержащих ссылки на таблицы данных светодиодов и приводящие общие правила для расчета потребляемой мощности, но я не смог найти много способов тестирования и сравнения. Итак, для этого видео я тестировал каждый тип светодиодной ленты, сначала измеряя текущее потребление полосы со всеми выключенными светодиодами, затем текущее потребление одного канала одного пикселя, всех каналов одного пикселя, одного канала на всех пикселях, и общий ток, потребляемый для всей полосы с каждым каналом при максимальной яркости.Я также оценил потерю точности цветопередачи из-за падения напряжения для каждого типа полос.

Начиная с самой старой модели светодиодов, которую я тестировал, WS2811, эти полоски доступны как на 5 В, так и на 12 В. Преимущество полосы 5 В заключается в том, что проекты, в которых используются индивидуально адресуемые светодиоды, обычно выполняются микроконтроллерами, которые также используют 5 В, поэтому использование светодиодной ленты на 5 В означает, что вам понадобится только один источник питания для всего проекта. Полоса 12 В светится, когда вы хотите запитать эти полоски на больших расстояниях.

Падение напряжения – это термин, используемый для описания разницы в напряжении в начале и в конце провода. Падение напряжения является результатом того, что сам провод или, в нашем случае, медные дорожки на светодиодной ленте вносят значительный вклад в электрическое сопротивление. Если вы выводите 5 вольт и имеете падение 2,5 вольт после 30 футов, это означает, что у нас было падение напряжения на 50%, а наша полоса будет получать всего 2,5 вольт, что недостаточно, чтобы точно управлять этими светодиодами и производить правильные цвета.Если вместо этого вы начнете с 12 вольт и получите такое же падение на 2,5 вольта, это означает падение напряжения только на 21%, а оставшиеся 9 с половиной вольт будут давать значительно более точные цвета, чем полоса на 5 вольт.

Здесь вы можете увидеть разницу в точности цветопередачи между полосой WS2811 12 В и полосой WS2812B 5 В при выводе белого цвета со 100% яркостью. Чтобы исправить это, подайте питание на оба конца светодиодной ленты методом, называемым «инжекция мощности», но в случаях, когда частая подача мощности невозможна, следует отдавать предпочтение полоскам 12 В, таким как WS2811.Обычно полоски WS2811 являются наименее дорогими, но у них есть несколько недостатков. Что еще более важно, самые дешевые версии WS2811 не могут иметь индивидуальную адресацию. Обычно в полосах WS2811 один микроконтроллер фактически питает 3 светодиодных пикселя, или всего 9 каналов. Это означает, что на самом деле невозможно управлять каждым светодиодом, но вместо этого каждый пиксель в вашем коде представляет группу из 3 светодиодных чипов. Существуют версии с одним чипом 2811 на светодиодный чип, но, как правило, при использовании этого варианта нет никакой экономии.

Когда задают вопросы о потребляемой мощности этих чипов, стандартный ответ состоит в том, что каждый сегмент светодиодного чипа требует 20 миллиампер, и, следовательно, 3 светодиодных чипа с полной RGB-подсветкой, выводящих полностью белый цвет, должны потреблять ток 180 миллиампер, но я почти положительные, эти оценки были сделаны с использованием пикселей 5 В и совершенно неточны для полос на 12 В. Лучший способ сравнить полосы на 12 В и 5 В – использовать мощность, поскольку Вт = Амперы x Вольт.

В моих тестах у WS2811 было одно из самых высоких энергопотреблений, когда не горели никакие светодиоды, рисунок 1.27 Вт для питания микроконтроллеров, но полная яркость белого цвета на 3 светодиодных микросхемах увеличила базовую потребляемую мощность только на 46 миллиампер или 0,552 Вт, а освещение всей полосы чистым белым цветом потребовало в общей сложности 1,64 ампер, 19,68 Вт или при полной яркости, что значительно меньше, чем 9 ампер или 108 ватт, которые вы оценили бы при расчете 20 миллиампер на канал.

Вы также можете видеть, что точность цветопередачи действительно одинакова на всей 5-метровой полосе, даже без инжекции мощности, что, как я упоминал ранее, является огромным преимуществом полосы 12 В по сравнению с полосой 5 ​​В.

Что касается варианта использования, полосы WS2811 следует рассматривать, когда стоимость является важным фактором или когда ввод мощности не может быть легко осуществлен, но возможность управления каждым пикселем по отдельности не требуется.

Далее в этом списке идет самый распространенный тип светодиодной ленты WS2812B, который, в отличие от WS2811, имеет микросхему контроллера, встроенную непосредственно в светодиодный корпус. 2812B поставляется только в версии 5 В, поэтому для него потребуется больше энергии, чем для ленты WS2811 12 В, но меньшие компоненты означают, что для производства ленты требуется меньше материалов, и теоретически затраты должны быть ниже для полос, где каждый светодиод может управляться индивидуально.

WS2812B также имеет немного другую синхронизацию микросхемы, но не настолько существенную, чтобы программы WS2811 также не управляли полосами WS2812B.

В моих тестах WS2812B потреблял вдвое меньше энергии, чем WS2811, когда светодиоды не горели, но, как и ожидалось, энергопотребление для светодиодов было почти таким же при 60 милливатт на канал, а полная полоса потребляла 13,6 Вт, примерно На 6 Вт меньше, чем у WS2811.

У меня также есть новая разновидность микросхемы WS2812B под названием «ECO», которая должна иметь меньшее энергопотребление, возможно, для использования с батареей.В моих тестах версия ECO имела самое низкое базовое энергопотребление, требующее всего 56 милливатт без горящих светодиодов, но с горящими светодиодами разница была менее очевидной, так как разница всего 40 милливатт со всеми светодиодами на полной яркости белого цвета.

Будучи полосами на 5 В, оба типа из-за падения напряжения из-за падения напряжения из-за падения напряжения испытывали трудности с воспроизведением точных цветов на конце полосы, причем версия ECO работала немного хуже, чем версия не-eco.

В ситуациях с питанием от батареи с использованием относительно небольшого количества светодиодов, которые обычно не горят, версию ECO, возможно, стоит проверить, чтобы увеличить заряд батареи.Обычно я использую ленты WS2812B как светодиодные ленты «общего назначения». Они относительно дешевы, бывают самых разных плотностей пикселей, типов гидроизоляции и цветов полос, и они совместимы практически со всеми библиотеками, предназначенными для индивидуально адресуемых светодиодов.

Если я потерял вас, когда начал говорить о тайминге микросхем и библиотеках, вам может понадобиться быстрый ускоренный курс о том, как на самом деле управляются эти светодиоды. Поскольку все данные для этих полос передаются по одному проводу, будут очень короткие импульсы «включено», что означает не менее 70% напряжения Vcc, или 3.5 В в системе 5 В и низкий, который должен составлять менее 30% от напряжения Vcc, то есть менее 1,5 В.

Эти микросхемы запрограммированы на ожидание нового бита информации, что означает сигнал «включено» или «выключено» через заданные интервалы. Чтобы отправить достаточно битов для получения 24 бита цветных данных каждый пиксель несколько раз в секунду, микросхемы ожидают, что эти данные будут проходить очень быстро. Для микросхемы WS2812B цвет изменяется, отправляя «выключено» в течение 50 микросекунд, а затем либо отправляя сигнал «включено» путем подачи импульса высокого напряжения в течение не менее 700 наносекунд, либо сигнал «выключен» путем импульса высокого уровня в течение 300 наносекунд. а затем отключается примерно на 800 наносекунд.Если вы не отправите данные в это время, ваши светодиоды не будут работать должным образом, поэтому основная задача индивидуально адресуемых светодиодных библиотек – позволить вам управлять своими светодиодами с помощью простых команд, а не скрупулезно координировать синхронизацию ваших функций digitalWrite. , но проблемы могут возникнуть, когда вы пытаетесь делать другие вещи в своей программе, и в конечном итоге вы исчерпываете возможности своего микроконтроллера и теряете время.

В полосах, содержащих микросхему SK9822, синхронизация обрабатывается немного иначе.Вместо жестко запрограммированных таймингов, которых должен придерживаться ваш микроконтроллер, он включает в себя еще один провод, называемый «тактовый вывод», этот тактовый вывод определяет скорость передачи данных между микроконтроллером и микросхемой. Это не только означает, что микроконтроллер может быть задействован в максимальной степени за счет увеличения скорости передачи данных, превышающей возможности WS2811 или WS2812B, но также позволяет замедлить передачу данных, если кадры в секунду не важны и микроконтроллер имеет значительную вторичную рабочую нагрузку.

Микросхемы SK9822 имели самое высокое энергопотребление в режиме ожидания из всех полос на 5 В, но имели сопоставимые показатели энергопотребления для освещения всей полосы. Одна важная вещь, которой нельзя было избежать, – это значительно худшая точность цветопередачи из-за падения напряжения на этих полосках. При подаче питания на полосы WS2812B обычно достаточно для питания каждого конца 5-метровой полосы, но в полосах SK9822 я бы посоветовал вводить мощность через каждые 2 с половиной метра, чтобы поддерживать точность цветопередачи, если вы будете запускать их на полной яркости.

SK9822 стоит немного больше, чем 2812B, и требует дополнительного проводника в проводке для вывода часов, но в ситуациях, когда ошибки в анимации недопустимы, а точность данных является наиболее важным соображением, полосы SK9822 вполне оправдывают повышение цены.

Другой недостаток последовательной связи заключается в том, что, поскольку все данные передаются по одному проводу, любой разрыв в этой цепочке приведет к отказу всей полосы после разрыва. Полоски WS2813 были созданы для устранения этого недостатка.На полосе WS2813 есть два разных канала данных, обозначенных как DI и BI, что означает ввод данных и резервное копирование. Это позволяет полосе продолжать работу в случае битого пикселя, поскольку канал BI будет действовать как сквозной. Пока два последовательных светодиода не выходят из строя, остальная часть полосы должна продолжать работать, это делает полосы WS2813 идеальными для ситуаций, когда полосы не будут доступны для ремонта, например, если они были залиты эпоксидной смолой.

К сожалению, как и SK9822, полоски WS2813 показали очень низкую точность цветопередачи, демонстрируя заметное пожелтение примерно через 45 пикселей при полной яркости.Потребляемая мощность полосы была предсказуемо меньше, учитывая повышенное внутреннее сопротивление, требующее всего 12,15 Вт для всей полосы при освещении на полной яркости. Я ожидал, что его число значительно возрастет с увеличением количества точек впрыска мощности.

Если вам нужен резервный канал данных без проблем с падением напряжения, WS2815 может быть ответом. WS2815 – это полоска на 12 В, и, как вы можете видеть, нет значительного ухудшения цветопередачи по всей полосе, даже при полной яркости.Компромисс между ценой и энергопотреблением. Вы можете увидеть действительно странное поведение WS2815, когда дело доходит до текущего розыгрыша. По сути, один пиксель потребляет точно такое же количество тока при 50% красного, что и при 50% белого, даже если белый состоит из красного, зеленого и синего. Замечательный комментатор в другом моем видео объяснил почему, но примечания заключаются в том, что каждый канал получает питание последовательно, а не параллельно, и если требуется только один канал, два других закорачиваются с помощью комбинации транзисторных резисторов, чтобы поддерживать ток. постоянный.

WS2815 имеет как самое высокое энергопотребление в режиме ожидания – 3,52 Вт, так и самое высокое энергопотребление в режиме белого цвета – 20,18 Вт на 150 светодиодов. При этом они чрезвычайно надежны благодаря резервному каналу и отлично воспроизводят правильные цвета, несмотря на падение напряжения на полосе.

WS2815 кажутся довольно хорошими, но я оставил свой любимый вариант светодиодов напоследок. SK6812 очень похож на WS2812B в том, что он имеет 5 вольт, имеет встроенный микроконтроллер и не имеет резервного канала данных, но SK6812 имеет возможность управлять одним дополнительным каналом светодиодов, который используется для управления большим белым сегментом на экране. 5050 светодиодный корпус.Обычно светодиодные ленты RGB создают белый цвет, настраивая красный, зеленый и синий каналы на одинаковый процент, что дает слегка синий или фиолетовый свет. Имея выделенный белый канал на светодиодах, вы можете излучать знакомый истинный белый свет в теплом белом, нейтральном белом или холодном белом цвете. Это правда, что это немного усложняет программирование, но результаты того стоят.

Каждый раз, когда я использую светодиодные ленты вместо обычной лампочки, я всегда выбираю вариант RGBW.Для таких приложений, как светодиоды для отдыха на открытом воздухе, это гораздо менее важно, поскольку я хочу, чтобы они создавали сумасшедшие узоры, но для добавления тонкой задней подсветки, при этом время от времени все еще имея возможность получить фантазию, полосы SK6812 RGBW являются абсолютно лучшими.

В моих тестах SK6812 имел умеренно высокое энергопотребление на холостом ходу – 0,83 Вт и потреблял 14,4 Вт при полном освещении со значительным количеством пожелтения вокруг светодиода номер 90, но это не совсем корректный тест, поскольку для получения белого света необходимо включит только белый канал, а не все каналы.И хотя белый канал потребляет больше, чем любой другой отдельный канал, при освещении всей полосы белым цветом потребляемая мощность составляет всего 10 Вт, это самое низкое энергопотребление белого цвета среди всех полос, которые я тестировал, с дополнительным преимуществом почти идеальной точности цветопередачи. без впрыска мощности.

Итак, как видите, на самом деле не существует «универсальной светодиодной ленты для всех», но вместо этого у всех есть свои сильные и слабые стороны. Если бы я был вынужден выбрать один тип светодиодной ленты для использования во всех моих проектах, я бы определенно выбрал SK6812 RGBW, либо в теплом белом, либо в холодном белом варианте, в зависимости от моего варианта использования.Возможно, в будущем появится полоса 12 В RGBW с резервными данными, но сейчас я предпочитаю SK6812, если я упускаю из виду какое-то другое удивительное разнообразие, которое мне нужно проверить, или если у меня есть что-то в этом видео. неправильно, дайте мне знать в комментариях.

Спасибо всем моим замечательным покровителям в patreon за вашу постоянную поддержку моего канала. Если вы хотите поддержать мой канал, воспользуйтесь ссылками в описании. Если вам понравилось это видео, подумайте о подписке и, как всегда, благодарим за просмотр.

WS2812B DC 5V Гибкие светодиодные ленты

Многофункциональный адресный светодиодный модуль включает в себя три отдельных светодиодных чипа – красный, зеленый и синий. Каждый светодиод имеет специальный встроенный регистр сдвига и драйвер постоянного тока, которые обеспечивают независимое управление цветом и яркостью. Каждый пиксель трех основных цветов имеет 256 уровней интенсивности, что дает встроенному светодиодному индикатору RGB возможность полного смешивания цветов RGB для получения всего 16 уровней.7 миллионов разных цветов. Модули WS2812B используют протокол передачи данных NZR через однопроводной интерфейс, что означает, что для полосы светодиодов WS2812B требуется только одна линия данных от контроллера RGB или системы управления DMX. Эти индивидуально адресуемые светодиоды могут быть подключены последовательно и запрограммированы для создания динамического чередования цветов, чередования, колебания, затухания, изменения, а также статических цветовых узоров.

Цифровые светодиодные ленты TS-10030-WS2812 поставляются с плотностью 30, 60 и 144 светодиодных модуля WS2812B на метр.Они работают только от 5 В постоянного тока (постоянного тока) и потребляют 9 Вт (30 светодиодов), 18 Вт (60 светодиодов) и 43,2 Вт (144 светодиода) на метр. В лентах со светодиодами 30 и 60 п / м используются гибкие печатные платы шириной 2 унции 10 мм. Лента 144 п / м изготавливается на печатной плате шириной 12 мм. Эти гибкие печатные платы изготовлены из прокатанной и отожженной (RA) медной фольги, которая имеет стабильные механические свойства в условиях высоких температур. Двухслойная медная печатная плата обеспечивает превосходное управление температурой, что гарантирует неизменно превосходную световую отдачу и стабильность цвета при сохранении светового потока.

TS-10030-WS2812 совместим с широким спектром автономных программируемых светодиодных контроллеров для создания статического цветового микса или для сильно настраиваемых изменений сцены. С помощью сложного управления цветом DMX с помощью контроллера и декодера DMX пользователи могут создавать несколько зон с независимыми цветовыми эффектами в разных частях светодиодных лент для комплексной трансляции интерактивного и иммерсивного мультимедийного контента. Thornsun предлагает светодиодные контроллеры, которые обеспечивают очень точную синхронизацию сигналов данных и могут работать в режимах RF и DMX.

Эта лента с 144 пиками на метр поставляется как один полный метр. Светодиодные ленты 30 и 60 п / м упакованы в 5-метровые (16,4 ‘) катушки. Они разрезаются на каждый светодиодный модуль. Несколько светодиодных лент могут быть подключены с помощью разъемов JST с постоянной яркостью и цветом на больших расстояниях. Световые полосы для влажных помещений поставляются с атмосферостойкой оболочкой с различными степенями защиты от проникновения, включая эпоксидное покрытие P65, силиконовую оболочку IP67 и силиконовую заливку и оболочку IP68.

Характеристики продукта

• WS2812B Индивидуально адресуемые светодиоды RGB (30, 60 или 144 светодиода на метр).
• Автономное управление RGB и адресное управление DMX.
• 24-битный контроль цвета (8-битный ШИМ на канал), 16,7 миллиона цветов.
• Печатная плата с высокой пластичностью и паяемостью плотностью 3 унции, изготовленная из отожженной катаной меди.
Светодиодные чипы
• Epistar RGB с высокой цветостойкостью и светоотдачей.
• Схема защиты от обратной полярности.
• Однопроводной цифровой интерфейс управления.
• Работает от источника питания 5 В постоянного тока.
• Теплопроводящая клейкая основа 3M.
• Выбор степени защиты от проникновения: IP20, IP65, IP67, IP68.
• Поставляется на 5-метровых барабанах (30, 60 светодиодов на метр).
• Режется каждый 1 светодиодный узел.

Светодиодная лента USB работает на 5 вольт и имеет разные длины

Светодиодные ленты USB для телевизора

Светодиодные ленты Onze TV zijn eigenlijk Светодиодные ленты USB. Эта светодиодная лента для телевизора будет подключена к USB-порту и подключена к телевизору.

U plakt USB led strips U kunt uit verschillende lengtes kiezen, dus u hoeft de TV led strip niet meer op maat te knippen. Er is bewust gekozen for zwarte kabels, omdat vrijwel all TV’s zwart zijn. Светодиодная лента для телевизора с дублированной лентой 3M на телевизионной панели, улучшенная светодиодная лента и подсветка телевизора. Na het installeren hoeft u de tv enkel aan te zetten, en de USB led strip doet zijn werk.

Enkele tv’s bieden te weinig stroom для наборов светодиодных лент die veel energie nodig hebben. У нас есть красные полосы, которые можно использовать, а также USB-адаптер для хранения вещей.

TV led strip bedienen

U bedient uw TV led strip met een afstandsbediening. Hiermee kunt u de kleur instellen, maar ook de lichtkleur dimmen en kleur programma ’kiezen. Indien u een losse strip bestelt en nog geen afstandsbediening heeft kunt u deze los bijbestellen.Светодиодные ленты RGB USB лучше всего подходят для радиочастоты (RF), чтобы узнать, как это сделать.

De afstandsbediening (met ontvanger) для светодиодных лент USB – это zorgvuldig geselecteerd. Omdat aansluiting op de USB poort de led strip erg mobiel maakt, moet de controller (ontvanger van de afstandsbediening) dat ook zijn. We hebben daarom gekozen voor een zeer compact model. Ook de afstandsbediening zelf – это компактный леккер, который лучше всего смотрится поверх Veel Opties.Daarnaast werkt hij of radiosignaal (RF) waardoor richten niet nodig en de ontvanger uit het zicht weggewerkt kan worden.

Kies iedere gewenste kleur met deze RGB led strip

Deze strips zijn uitgevoerd met RGB ledds van het type 5050. Dit betekent dat de strip iedere gewenste kleur aan kan namen, inclusief wit. Dit maakt de strip natuurlijk erg veelzijdig. Leds van het type 5050 staan ​​bekend om de fraaie lichtopbrengst, gepaard met een laag stroomverbruik.Daarbij komt het compacte formaat, de geringe warmteontwikkeling en de levensduur die wel 50.000 uur kan bedragen. Een USB led strip bevat 30 led van dit type на метр. Dat is voldoende om een ​​fraaie en kleurrijke gloed weer te geven. De leds zijn overigens ook dimbaar waardoor ze altijd aan te passen zijn aan de situatie.

5-вольтовая светодиодная лента, специальная для USB-порта

Светодиодная лента, специально подключенная к USB-порту, на английском языке.
