Чехов, Вишневый бульвар, д. 3-1DIN рейки. Виды и особенности. Применение и монтаж
В настоящее время при проведении электромонтажных работ электрики для закрепления в распределительных щитках различных электрических устройств используют так называемые DIN-рейки. Это металлический специальный профиль, применяемый для упорядоченной установки электрических устройств. К нему предъявляются определенные требования по материалу, размеру и форме профиля.
Рейки бывают алюминиевыми или стальными, с гальваническим покрытием. Некоторые исполнения имеют перфорацию вдоль рейки для простоты ее разделения по длине определенного размера.
Ω-образный профиль наиболее распространен. Он используется для сборки распределительных щитов: установки счетчиков, автоматов и других устройств.
C-образный профиль имеет загнутые внутрь края. На такую рейку устанавливают различные клеммные колодки и аппаратные зажимы.
G-образный профиль используется довольно редко, служит для монтажа некоторых электрических устройств иностранного производства. В торговой сети такую DIN-рейку очень трудно найти.
По размерам стандартные DIN рейки имеют следующие типоразмеры:
Наиболее популярные рейки Ω-образного профиля имеют три модификации:
Наименьший размер рейки может составлять 7,5 см, на которую разместится только один электрический автомат. Наибольший отрезок рейки составляет 2 метра.
Его будет достаточно для сборки нескольких распределительных щитов.
DIN-рейки также делятся по наличию перфорации:
- Сплошные рейки без перфорации более надежные и прочные. На них можно монтировать несколько устройств, не боясь, что от нагрузки они будут изгибаться.
- DIN-рейки с перфорацией упрощают работу электромонтера. Для установки какого-либо прибора нет необходимости сверлить крепежные отверстия в рейке. Достаточно закрепить ее по уже имеющимся готовым отверстиям. Расстояние между отверстиями колеблется от 10 до 20 мм. Форма отверстий выполнена в виде продольных пазов.
По материалу изготовления рейки делятся:
- Алюминиевые.
- Стальные, с защитным покрытием.
Сегодня рейки применяются практически во всех устройствах, электрических распределительных щитов и т.д. Всевозможные электрические приборы и аппаратура производятся уже адаптированными для фиксации на рейки.
Такие крепления выполнены в виде специальных зажимов из пластика или металла. Стоимость крепежных реек колеблется в широких пределах, в зависимости от материала, размеров, фирмы производителя и торговой сети, реализующей DIN-рейки.
- Главным достоинством рейки является обеспечение удобной и простой установки модульных устройств разных конструкций в распределительные щиты.
- Обслуживание электрических щитов, оборудованных DIN-рейками, является быстрым и простым. Для замены автомата или другого устройства, закрепленного на такой рейке, достаточно отсоединить провода и снять устройство с рейки, отщелкнув фиксатор защелки. Для установки нового прибора все действия производятся в обратной последовательности.
- Рейки дают возможность экономить внутренний объем распределительных щитов.
Установка автоматического выключателя на монтажную планку, или как ее называют, DIN-рейку в электрическом щите.
Все современные автоматы и другая модульная продукция устанавливается на такую монтажную планку.
- Для этого у автоматического выключателя и других модульных устройств на обратной стороне корпуса имеется специальный зажим.
- Прикрепить рейку к корпусу электрического щита на винты. Электрические щиты иногда поставляются в разобранном виде, а чаще они уже укомплектованы установленной рейкой.
- Теперь необходимо установить автоматический выключатель на рейку. Для этого необходимо зацепить автоматический выключатель одним краем за верхнюю часть профиля рейки, и нажать на корпус автомата до щелчка.
- На этом его монтаж завершен. Вся модульная продукция может свободно перемещаться на такой монтажной планке в одну и в другую сторону. Таким образом, можно установить автоматический выключатель в одном месте, а если в последующем понадобится на этом месте установить что-то другое, то автомат можно легко передвинуть на другое место.
Для подключения проводов к автомату в щитке заранее необходимо подготовить два кабеля: питающий, и кабель от потребителя.
Начинать подключение необходимо с питающего провода:
- Открутить верхнюю крепежную клемму автомата.
- Вставить питающий проводник в клемму.
- Затянуть крепление клеммы.
- Такие же операции произвести на отходящей к потребителю клемме.
Автоматический выключатель установлен, и готов к работе. Можно закрывать крышку щита и включать питание.
Похожие темы:
| Наименование изделия у производителя | ||
| Тип DIN-рейки | Th45-7,5 | |
| Количество модулей (18мм) | на 33 модуля, | |
| Материал DIN-рейки | металлическая | |
| Наличие перфорации | перфорированная, | |
| Защитное покрытие | оцинкованная, | |
| Размерность DIN-рейки (ШхВ профиля) | 35х7,5мм | |
| Толщина металла | ||
| Длина DIN-рейки | 600мм | |
| Конструктивная особенность | ||
| Примечание | ||
| Альтернативные названия | Th45 ТН35 ТН 35 для 33 модуля мод mod сталь стальная стальной металл металлический перфорированая перфорированный перфорированый перф перфор цинк 35х7,5 35×7,5 мм mm 35х7,5 длиной длина 600 мм 0,6м 0,6 м метра | |
| Страна происхождения | Китай | |
| Сертификация RoHS | ||
| Код EAN / UPC | ||
| Код GPC | ||
Код в Profsector. com | ||
| Статус компонента у производителя | – |
: базовая конструкция и версии
Повсеместное распространение компонентов для монтажа на DIN-рейку делает этот стандарт особенно полезным… особенно, когда необходимо изменить дизайн панели. Здесь техническому специалисту нужно только разжать компоненты, сдвинуть их на новое место и снова закрепить на DIN-рейке. Кроме того, DIN-рейка предотвращает перевернутую и другую неправильную установку.
Типичная используемая DIN-рейка может вместить релейные розетки, автоматические выключатели, клеммные блоки, предохранители, а также небольшие приводы, промышленные коммуникационные устройства, ПЛК или другие элементы управления.
Deutsches Institut fur Normung (DIN) – немецкий институт стандартизации и ведущий мировой поставщик технических стандартов.
Это организация, которая (среди прочего) установила стандарт единообразной геометрии и электрических соединений для 35-мм DIN-рейки, столь широко распространенной в сегодняшних панелях управления и оборудовании автоматизации.
Почему DIN-рейка настолько распространена?
Что ж, пересмотрите клеммные колодки, которые подробно описаны в статье «Мир дизайна» Основные сведения о клеммных колодках и их различных подтипах – компонент, обычно устанавливаемый на такие DIN-рейки. Клеммные колодки, предназначенные для монтажа на рейку, соответствуют стандарту DIN или являются собственными.Последние бывают разных форматов с геометрией, зависящей от поставщика, что требует строгого использования только блоков и направляющих поставщика без возможности смешивания и сопоставления.
Примечание: Помимо разной геометрии направляющих и крепления, системы DIN и фирменные системы также имеют разные электрические соединения. Например, клеммные блоки в стиле DIN имеют конфигурацию «мертвого фронта» – с утопленными оконечными устройствами в пластиковом корпусе блока для изоляции частей, находящихся под напряжением… и минимизации риска поражения электрическим током, даже если соединения на блоке находятся под напряжением. Напротив, некоторые проприетарные клеммные блоки имеют открытые электрические розетки.
Базовая конструкция и варианты DIN-рейки Слева: так один компонент (блок питания Siemens 6EP3310-6SB00-0AY0) монтируется на стандартную DIN-рейку EN 60715 внутри шкафа управления.
Техник навешивает верхнюю монтажную геометрию блока питания на верхний край направляющей и нажимает вниз, чтобы зафиксировать компонент на месте. Демонтаж прост – требуется, чтобы техник поднял ползунок с помощью отвертки, чтобы высвободить компонент на нижнем крае DIN-рейки. Затем питание просто отсоединяется от верхнего края DIN-рейки.
изготавливается из прямых прессованных направляющих из алюминия или холоднокатаной стали, покрытых хромом или цинком. Пазы в этой направляющей позволяют установщикам прикручивать или обе DIN-рейки к внутренним стенкам панели управления или другой защищенной стене.Продольные изгибы профиля DIN-рейки служат выступами, на которых могут зажиматься различные компоненты.
Существует несколько конфигураций DIN-рейки … и во многих случаях компоненты для установки на DIN-рейку могут быть закреплены на нескольких DIN-рейках разных типов.
DIN 1 или C DIN-рейка – так называемое С-образное поперечное сечение – предназначена для систем, рассчитанных на напряжение 600 В.
При общей ширине лицевой стороны 35 мм это особенно распространенный вариант. Края этого рельса повернуты внутрь, поэтому компоненты прикрепляются к такому рельсу с помощью зажимных механизмов, которые входят во внутренние каналы рельсовых путей.Обратите внимание, что некоторые технические специалисты называют присоединение компонентов по основным размерам, поэтому клеммную колодку с оборудованием для защелкивания на 32-мм рейке DIN 1 (с нижней кромкой глубиной 22,5 мм) можно назвать блоком 22,5 мм из-за глубины ее крепления. нижний фиксатор.
G DIN-рейка – также называемая асимметричной рейкой из-за ее дополнительной кромки на одном продольном крае – также для систем с номинальным напряжением 600 В. На самом деле, этот тип рейки очень похож на DIN-рейку C, но с ее более глубокой нижней кромкой , он часто используется для удержания особо тяжелых компонентов, требующих большего монтажного зацепления.G-образная направляющая для упорядоченного монтажа компонентов – это самая старая конструкция стойки, созданная в 1920-х годах… и на пару десятилетий предшествующая появлению первых стандартов на DIN-рейку.
Мини-DIN-рейка предназначена для систем с номинальным напряжением 300 В. Они гораздо реже, чем варианты 35-мм DIN-рейки.
75-миллиметровая шина для цилиндра – еще один вариант для очень больших электрических и электронных компонентов.
Загрузите эту статью (и остальные статьи из серии , посвященной подключению ) из библиотеки Design Guide.
| designnews.com
Если вы имеете дело с электрическими установками для промышленных систем управления, несомненно, вы слышали термин DIN-рейка или использовали DIN-рейку в своих установках. Возможно, вы даже прочитали пару статей о некоторых продуктах, которые устанавливаются на DIN-рейку, например о клеммных колодках или контакторах. Хотя много времени было потрачено на обучение клиентов продуктам, монтируемым на DIN-рейку, очень мало времени было потрачено на основу этой системы, на саму DIN-рейку.Получив ценное представление о применении DIN-рейки в среде управления, например о доступных материалах, опциях и отпечатках ног, новые и давние пользователи DIN-рейки могут лучше использовать этот отраслевой стандарт.
DIN, аббревиатура от «Deutsche Institute von Normen» или «Немецкий институт стандартов», является мировым стандартом, обеспечивающим единообразие размеров продуктов независимо от производителя.
МАТЕРИАЛЫ
DIN-рейка доступна из различных недрагоценных металлов, наиболее распространенными из которых являются сталь, алюминий, нержавеющая сталь и медь. Кроме того, DIN-рейка доступна с различной отделкой по отношению к основному металлу. Наиболее распространенная комбинация основного металла и отделки в промышленности – это оцинкованная сталь с желтым хромированием.Цинк менее благороден, чем сталь, и жертвует собой ради защиты основного металла от элементов / коррозии. Желтый хромат защищает цинкование от износа и образования оксида цинка. Однако выбор типа металла зависит от области применения.
При выборе DIN-рейки с особым металлическим составом необходимо учитывать несколько факторов; материал корпуса / шкафа управления, окружающая среда (обычно уже определяется выбором материала корпуса), изделия, которые необходимо установить, и требования к короткому замыканию для заземления.Например, если вы выбрали алюминиевый корпус, следует выбрать алюминиевую DIN-рейку.
Алюминиевый корпус, вероятно, был выбран из-за агрессивной или влажной среды, и отклонение от спецификации материала на DIN-рейке может привести к той ситуации (коррозия), которую вы пытались избежать. Использование разнородных металлов (алюминиевый корпус и стальная DIN-рейка) создает так называемый гальванический элемент, который может привести к гальванической коррозии. Гальваническая коррозия приводит к возможному разрушению алюминиевого корпуса и может вызвать проблемы с электрическим заземлением.При установке тяжелых компонентов, таких как большие ПЛК, стальная шина является лучшим выбором из-за ее прочности и долговечности. И хотя все металлические шины могут использоваться в качестве шины заземления, медная DIN-рейка обеспечивает оптимальную проводимость для создания пути к земле. Краткое справочное руководство по определению металлических конструкций для DIN-рейки см. На рисунке XXX.
ПЕЧАТЬ НОЖКИ
В дополнение к спецификациям материалов, DIN-рейка доступна с различными посадочными местами.
Доступны три основных следа; ТС-32, ТС-35 и ТС-15.
Рельс TS-32 (шириной 32 мм) обычно называют шиной G, J или C из-за ее физической формы. Эта рейка была первым поколением опор для DIN-рейки и известна прочностью, с которой она удерживает компоненты на рейке. Многие новые конструкции компонентов, устанавливаемых на DIN-рейку, не соответствуют этой занимаемой площади или требуют дополнительных аксессуаров для монтажа. Однако он по-прежнему используется для монтажа больших ПЛК, трансформаторов, контакторов или источников питания.
TS-35 (шина шириной 35 мм) является отраслевым стандартом.Большинство существующих и новых конструкций компонентов, устанавливаемых на DIN-рейку, включают в себя эту опору. TS-35 доступен в двух профилях: (1) «Standard» высотой 7,5 мм и (2) «High Hat» высотой 15 мм. Рейка высотой 7,5 мм подходит для большинства применений и является наиболее рентабельной из двух. Однако при установке тяжелых компонентов, таких как большие ПЛК, трансформаторы, контакторы, приводы, источники питания и т.
Д., Направляющая высотой 15 мм обеспечивает необходимую дополнительную прочность и долговечность.
Д., Направляющая высотой 15 мм обеспечивает необходимую дополнительную прочность и долговечность.При выборе посадочного места убедитесь, что все указанные компоненты соответствуют посадочному месту. Полное представление всех профилей / отпечатков стоп показано на рисунке XXX.
ОПЦИИ МОНТАЖА
DIN-рейка также доступна с монтажными прорезями или без них. Готовые монтажные прорези бывают двух разных конфигураций: стандартные (прорези 6,3 x 18 мм) или длинные (прорези 5,2 x 25 мм). Эти предварительно изготовленные пазы позволяют быстро и легко закрепить DIN-рейку в корпусе и исключают необходимость в перфораторе.Большинство поставщиков DIN-рейки также предлагают перфорированные отверстия по спецификации заказчика. Предлагаемые дополнительные услуги с добавленной стоимостью включают установку на шпильках PEM и обрезку по длине DIN-рейки (стандартная длина DIN-рейки составляет 2 метра и 1 метр). Эти услуги полезны, если у вас нет инструментов, необходимых для пробивки и резки рельсов, или вы просто хотите сократить время установки.
ШИНА ЗАЗЕМЛЕНИЯ
При использовании клеммной колодки заземления (защитного проводника) DIN-рейки саму DIN-рейку можно использовать в качестве шины заземления.Ниже приводится иллюстрация того, как работает система для создания пути к земле; клемма заземления имеет металлическую ножку, которая врезается в DIN-рейку, рейка крепится к корпусу, а корпус подключается к заземлению. Эта система позволяет размещать все компоненты управления и их заземление на одной шине и в одном месте (отдельная шина заземления больше не требуется). Преимущества этого включают снижение затрат на установку, экономию места на панели и возможность быстрого и легкого устранения неисправностей.При использовании DIN-рейки в качестве шины заземления особое внимание следует уделять свойствам шины при коротком замыкании. Свойства рельса при коротком замыкании будут зависеть от металлического материала и площади поверхности рельса (относительно отпечатка стопы). Справочные сведения о характеристиках короткого замыкания DIN-рейки и расчетах короткого замыкания можно найти на рисунке XXX.
ЗАКЛЮЧЕНИЕ
Как вы уже можете видеть, для определения DIN-рейки требуется больше размышлений, чем вопрос: «Устанавливаются ли мои компоненты на эту рейку?» Использование DIN-рейки в вашем следующем дизайне панели управления поможет сэкономить время, деньги и придать работе профессиональный вид.Однако необходимо потратить некоторое время на то, чтобы выбрать наилучший вариант, соответствующий рассматриваемому приложению; проблемы окружающей среды, гальваническая коррозия, требования к короткому замыканию и варианты монтажа.
Выбор металла
| Корпус Металл | DIN-рейка Металл | Примечания: |
| Нержавеющая сталь | Нержавеющая сталь | Нержавеющая сталь обеспечивает оптимальную стойкость к коррозии и стойкость к коррозии .  Однако это не так экономично, как оцинкованная сталь или алюминий. |
| Алюминий | Анодированный алюминий | Анодированный алюминий DIN-рейка подходит для влажных сред, где оцинкованная сталь не обеспечивает оптимальной защиты от коррозии. Однако алюминий не такой прочный и не такой экономичный, как оцинкованная сталь. |
| Листовая сталь | Оцинкованная сталь или Медь | Оцинкованная сталь является лучшим решением для общих применений благодаря своей прочности, антикоррозийному покрытию и экономической эффективности. |
| Пойкарбонат или стекловолокно | Любой материал | Сделайте выбор в зависимости от области применения.
|
Стальной рельс – самый рентабельный из всех рельсов.Свойства короткого замыкания
| Тип отпечатка лап | Металлический тип | Сопротивление короткого замыкания = проводник мм 2 / AWG | макс.Ток короткого замыкания [кА] / 1 с | |
| TS-35 (7,5 мм) | Сталь Алюминий Медь | 16/6 35/2 50/0 | 1,92 4,2 6 | |
| TS-35 (15 мм) | Сталь Алюминий Медь | 50/0 95/000 150/113009 (тыс. 11,4 18 | ||
| TS – 32 | Сталь Алюминий Медь | 35/2 70/00 120/2509 | 201||
| TS- 15 | Сталь Алюминий Медь | 10/8 25/4 16/6 | 0 9112 |
См) * Согласно UL 1059 монтажные рейки клеммной колодки защитного проводника, предназначенной для подключения к шине, обозначенной как защитный проводник, должны быть из стали, медного сплава или алюминиевого сплава.
Формула: S = квадратный корень из l 2 xt, деленный на k
S = минимальное поперечное сечение в мм 2 или AWG
I = ток короткого замыкания в амперах
T = время реакции выключения в с
K = коэффициент материала
За дополнительной информацией обращайтесь к Дину Нортону, dnorton @ wielandinc.
com, или позвоните (910) 259-5050 или (800) WIELAND, или введите 544.
| Выбор материала корпуса и DIN-рейки | ||
|---|---|---|
| Корпус металлический | DIN-рейка металлическая | Примечания |
| Нержавеющая сталь | Нержавеющая сталь | DIN-рейка из нержавеющей стали обеспечивает оптимальную прочность и устойчивость к коррозии. Более высокая стоимость. |
| Алюминий | Анодированный алюминий | Анодированный алюминий DIN-рейка лучше подходит для влажных сред, чем оцинкованная сталь. |
| Листовая сталь | Оцинкованная сталь или медь | Оцинкованная сталь обеспечивает лучшее решение для общего применения благодаря своей прочности, антикоррозийному покрытию и экономической эффективности. |
| Поликарбонат | Любой материал | Стальная шина для стандартного использования. Алюминиевая рейка для влажных сред. Медная шина в качестве шины заземления. |
Дин Нортон – вице-президент по маркетингу в WAGO Corporation.
Страница ошибки | Rexel USA
{{еще}} {{if false &&! empty projectsData.рабочие сайты && projectsData.status eq ‘success’}} Чтобы продолжить, выберите хотя бы один проект.
Пожалуйста, выберите рабочее место, чтобы выбрать все связанные проекты. {{если projectsData.maxWorksites! = null}} Вы можете выбрать до {{: projectsData.maxWorksites}} сайтов. {{/если}}
Показаны рабочие сайты {{: projectsData.worksites.length}}
Отображение рабочие места
Расширить все | Свернуть все
{{! – Статус потребления CLOUD-36019 с датой окончания при отступлении -}}Отступление
Истекает
Потребление
{{для projectsData.рабочие места}} {{для проектов}} {{! – Статус потребления CLOUD-36019 с датой окончания при отступлении -}}{{:кодовое название}}
Истекает: {{:истекает}} {{if expiresIn> 1}} Дней {{/если}} {{if expiresIn == 1}} День {{/если}}
Потребление:
{{если! isApplicableAmountLimit}}Нет максимальной суммы
{{еще}} {{/если}} {{/за}}{{/за}}
Необходимо выбрать хотя бы одну учетную запись клиента
Сохранять
{{/если}} {{если true &&! empty projectsData.
result && projectsData.status eq ‘success’}}
{{если ложь}}Выберите учетную запись клиента
{{/если}} {{для projectsData.result}} {{/за}}Необходимо выбрать хотя бы одну учетную запись клиента
Сохранять {{/если}} {{/если}}Вкл. / Выкл. DIN-рейка – Insteon
Основная информация
При планировании электропроводки для дома или офиса не устанавливайте слишком много настенных выключателей в одном месте.Настенные переключатели, соединенные вместе, вызывают замешательство домовладельцев и могут быстро испортить эстетику комнаты. Вместо этого подумайте о добавлении одной клавиатуры Insteon для управления всем освещением. Это легко в сочетании с продуктами Insteon для DIN-рейки.
Использование DIN-рейки широко распространено за границей и в коммерческих / промышленных зданиях США. Благодаря простоте установки DIN-рейки становятся все более популярными в США. Продукция для DIN-рейки предоставляет интеграторам и строителям более индивидуализированный и организованный способ работы со сложными электрическими цепями.
Ищете DIN-рейки? Получите их здесь.
Ищете корпуса NEMA 1? Получите их здесь.
DIN-рейка вкл. / Выкл. Фиксируется непосредственно на 35-миллиметровой DIN-рейке и проводах для подключения нагрузки, питания и нейтрали. Свяжите его с клавиатурой Insteon или любым другим устройством Insteon для полного дистанционного управления модулем и подключенной нагрузкой. В частности, DIN-рейка On / Off совместима с DIN-рейкой EN 50022 (иногда называемой типом O или типом Ω). DIN-рейка On / Off подходит для любого варианта DIN-рейки этого типа (15 или 7 .5 мм “высотой” от монтажной поверхности).
• Добавьте пульт дистанционного управления Insteon прямо в вашу установку Insteon
• Защелкивается на DIN-рейке
• Проводка Sense сохраняет локальное управление на коммутаторе
• Совместима с фиксирующими, одиночными и двойными мгновенными переключателями
• Двухдиапазонный Insteon технология для наиболее быстрой и надежной работы
Дополнительный пусковой механизм Sense Wire
Включение / выключение DIN-рейки имеет входы датчиков для специальных приложений, где в дополнение к дистанционному управлению Insteon может потребоваться локальный «немой» переключатель.
Входы Sense совместимы с настенными переключателями с фиксацией, одиночными и двойными мгновенными переключателями. Подключайтесь к настенному переключателю любого стиля, чтобы соответствовать любому типу дизайнерской темы (антиквариат, кнопочный, металлический и т. Д.) такие же, как у бестселлеров SwitchLinc. Таким образом, вы можете включить или выключить подключенную нагрузку, нажав на весло. Кроме того, предусмотрена кнопка настройки для настройки других свойств, а также для связывания и отмены связывания.Наконец, двухцветный (зеленый и красный) светодиод отображает состояние подключенной нагрузки: включено (зеленый) или выключено (красный).
Доступность в регионах
Для международной совместимости Insteon DIN Rail On / Off доступен в нескольких версиях, соответствующих местным электрическим требованиям.
• US 2453-222
• EU 2453-422
• AUS / NZ 2453-522
DIN-рейка и как она появилась
Если вы не занимались промышленным электричеством, вы можете быть удивлены степенью интеграции различных панелей управления, необходимых для работы фабрик и т.
п.Загляните внутрь любого шкафа практически в любой точке мира, и вы увидите ряды аккуратных пластиковых клеммных колодок, автоматических выключателей, формирователей сигналов и всевозможного вычислительного оборудования, от программируемых логических контроллеров до Raspberry Pis и Arduinos.
Хорошо продуманная промышленная панель управления может быть действительно прекрасной. Но за всеми электрическими элементами в шкафу, под всеми аккуратно проложенными и четко обозначенными проводами, есть скромная металлическая полоска, которая соединяет все вместе: DIN-рейка.Как это произошло и почему так повсеместно?
стандартов, пожалуйста
Развитие того, что впоследствии станет DIN-рейкой, клеммными колодками и аксессуарами, которые к ней крепятся, тесно связано с ранними фазами промышленной электрификации. По мере того как двигатели и другие компоненты становятся все более и более важными для промышленности, росла и потребность в чем-то разумном, чтобы соединить все вместе.
Ранние панели управления представляли собой мешанину из любых клемм, которые можно было найти, часто простых гаек и болтов в каком-то подходящем изоляторе.Панели было утомительно строить, тяжело обслуживать и часто выходили из строя.
Для решения этих проблем в 1928 году электрическая компания в Германии под названием Rheinisch-Westfälisches Elektrizitätswerk (RWE) заключила контракт с поставщиком электротехнической продукции на разработку новой системы модульных клеммных колодок. Молодая компания называлась Phönix Elektrizitätsgesellschaft , и ее основатель Хуго Кнюманн тесно сотрудничал с инженерами RWE для решения проблемы с клеммными колодками.( Ordnung muss sein !)
Они придумали небольшой фарфоровый поднос с металлической шиной. Шина соединяла два провода через винтовые клеммы, и фарфор прочно удерживал ее. Блоки были спроектированы так, чтобы быть плотно упакованными в длинные полосы, но только одна сторона блока была окружена фарфором, что потребовалось бы каким-то образом предотвратить короткое замыкание в случае, если соседний блок должен был быть случайно установлен в обратном направлении.
Это требование, наряду с необходимостью надежно закрепить полосы, но при этом позволять снимать и переставлять, привело к элегантному решению: асимметричной металлической рейке, в которую можно было бы вставлять блоки.G-образный профиль обеспечит прочное механическое соединение, позволит клеммным колодкам скользить в боковом направлении по направляющей для точной регулировки положения и, что важно, предотвратить установку в обратном направлении.
Как и многие инновации, первый, кто придумал дизайн, устанавливает стандарт, а дизайн Knümann стал первым рельсом для сборки электрических устройств, так как шина обычно известна. Рельсы G-образного сечения и компоненты были быстро приняты другими производителями, и так родилась отрасль.Позже к G-секции должна была присоединиться шина «цилиндрическая», симметричный профиль, который больше подходил для более легких компонентов и который в конечном итоге стал очень популярным, до такой степени, что многие клеммные блоки совместимы как с G, так и с верхним -шляпа рельсы.
Рельс C-образного сечения также был разработан для определенных приложений.
Размеры и механические характеристики профилей стали стандартизированы в 1950-х годах в соответствии с множеством различных стандартов, опубликованных Deutsches Institut für Normung (DIN), что переводится как Немецкий институт стандартов.Эти стандарты были немного изменены с годами и распространены на другие европейские и международные режимы регулирования. Те же стандарты были приняты Североамериканской ассоциацией производителей электрооборудования (NEMA), и сегодня то, что стало известно как DIN-рейка, является действительно всемирным стандартом.
Встряхни его
За исключением специальных клемм, которые обеспечивают заземление корпуса, электрическое воздействие на DIN-рейку полностью изолировано от металла рейки.Это означает, что большинство спецификаций для профилей DIN-рейки являются чисто механическими, чтобы установленные клеммные блоки оставались на месте. Учитывая, что панели DIN-рейки часто используются в экстремальных условиях, например, на железных дорогах и на заводах, способность рельсов выдерживать вибрацию и механические удары имеет решающее значение.
Действительно, одно из первых применений рельсов, когда они стали стандартизованными, было на первых атомных электростанциях Германии, столь же требовательных к применению, как и сейчас. Стандарты определяют ударопрочность 350 G и виброустойчивость 5 G
Коррозионная стойкость также является важной частью работы DIN-рейки, и, учитывая, что сталь обычно является предпочтительным материалом для профилей, хотя и не исключительно, поскольку также используется алюминий, необходимо какое-то покрытие.Хромирование – это предпочтительный процесс, представляющий собой химический процесс с использованием растворов хрома. Большинство DIN-рейок раньше имело золотистый оттенок, характерный для обработки шестивалентным хромом, но с 2006 года правила ЕС по сокращению вредных веществ (RoHS) и правила OSHA в США вынудили производителей перейти на трехвалентный хром, который не придает цвету поверхности. нижележащая оцинкованная сталь и поэтому выглядит серебристо-белой.
Если вы заглянете в любой каталог аксессуаров для DIN-рейки, например, в каталоге Phoenix Contact, компании, которую основал Хьюго Кнюманн, то вы обнаружите ошеломляющий ассортимент продукции, которую можно смешивать и подбирать для любых электрических задач.
На самом деле это просто LEGO для инженера-электрика, и все благодаря необходимости навести порядок и внедрить некоторые стандарты в полевых условиях.
[Рекомендуемые изображения: Advanced System Design, LLC.]
DIN-рейки | Автоматика24
DIN-рейки | Автоматизация24pageCacheKey_0903ff87961941f788c4b8a39c32c3d6
Ваша корзина пока пуста
Die ausgewählten Filter führen zu keinem Ergebnis

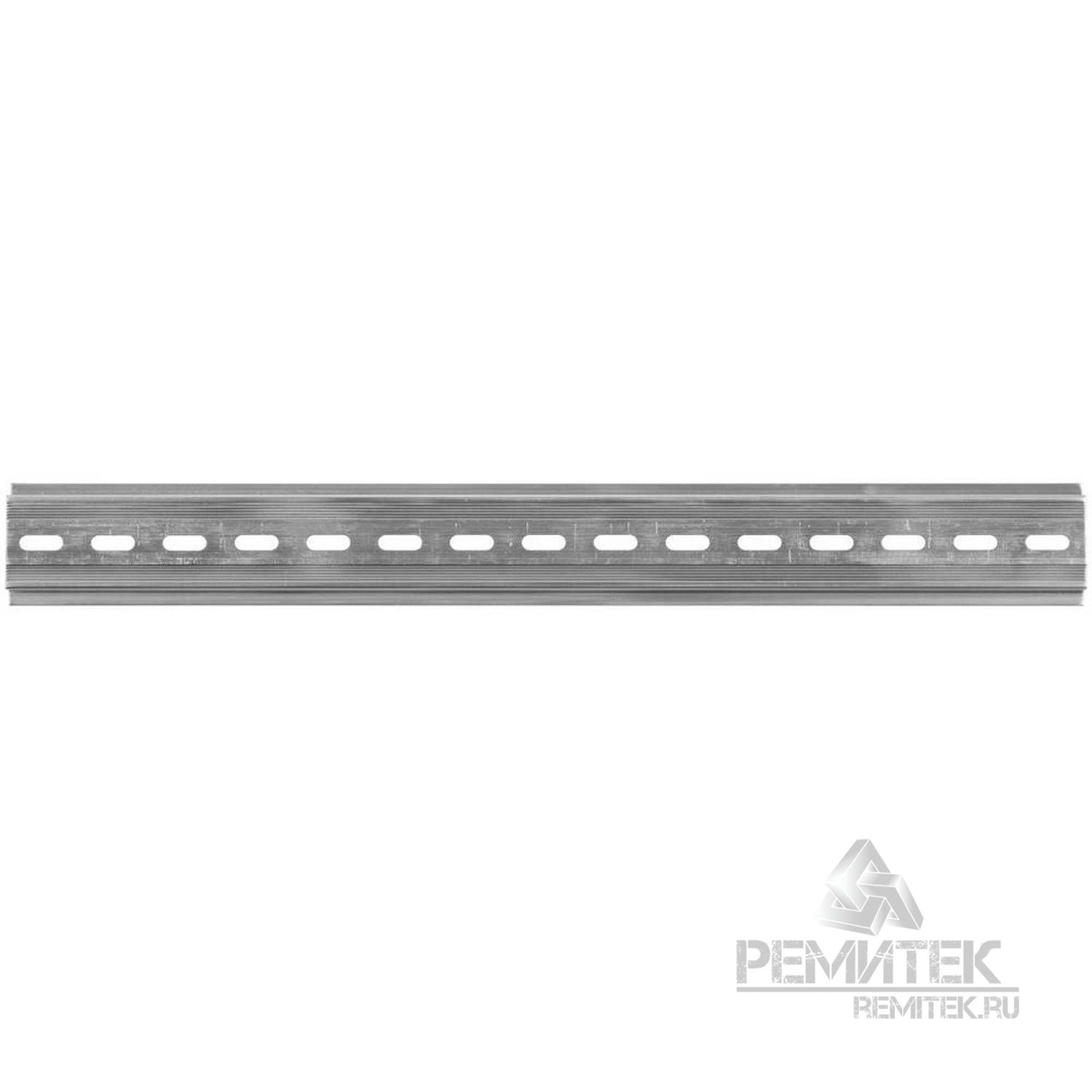

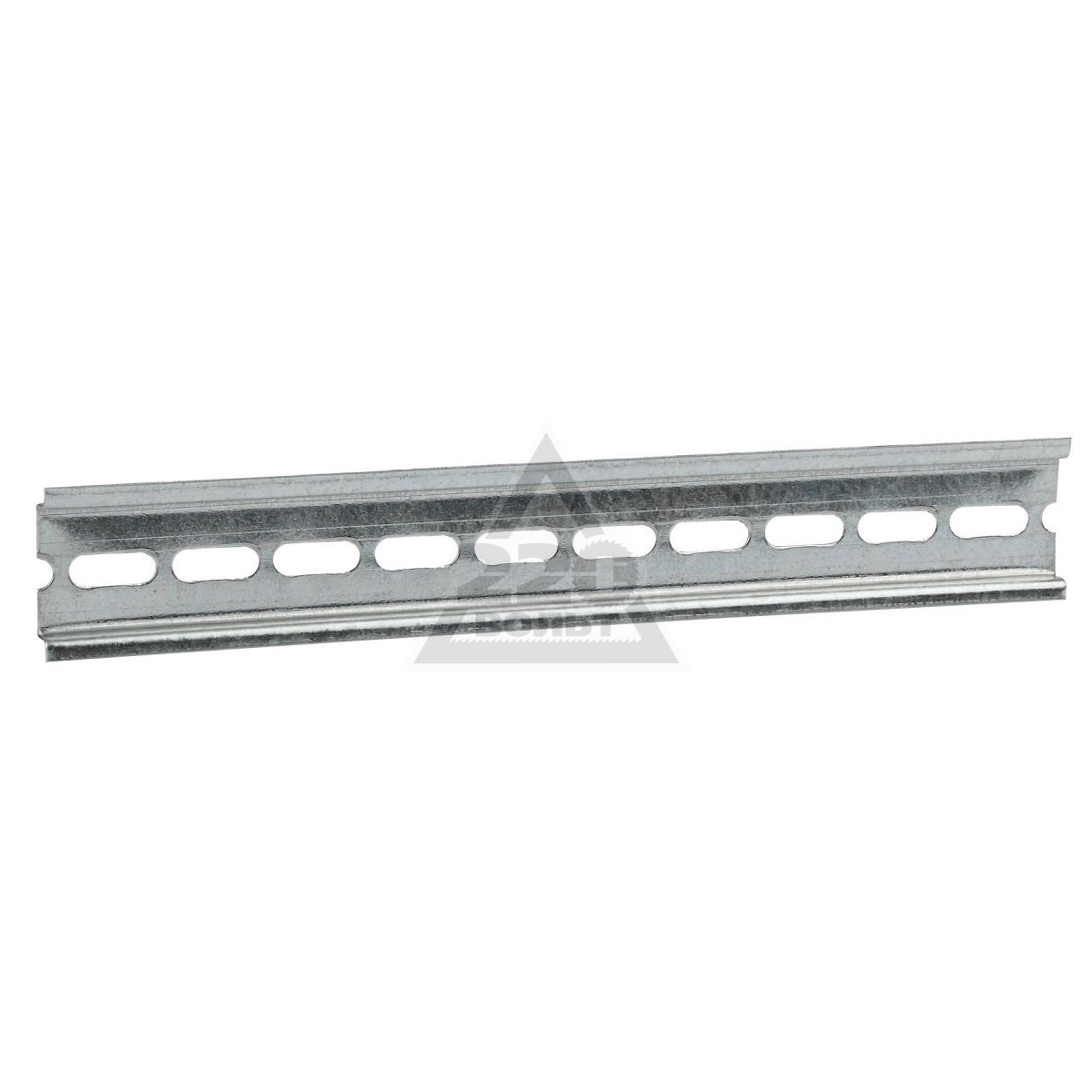

DIN-рейка, TS 35 x 7.
5, с прорезью, сталь, оцинковка, хромирование, высота: 7,5 мм, ширина: 35 мм, длина: 1 метр
Номер позиции: 402938
-15% Рекомендуемая производителем розничная цена: 9,56 долларов США.8,13 $
Базовая цена: 1 штука = 8,13 $
В настоящее время нет в наличии
Доступно через 5 дней
Отправка на следующий рабочий день
DIN-рейка, TS 35 x 7.
5, с прорезью, Сталь, Оцинкованная, Хромированная, Высота: 7,5 мм, Ширина: 35 мм, Длина: 2 метра
Номер позиции: 402726
-15% Рекомендуемая производителем розничная цена: 11 долларов США.9,35 долл. США
Базовая цена: 1 штука = 9,35 $
В настоящее время нет в наличии
Доступно через 5 дней
Отправка на следующий рабочий день
DIN-рейка, TS 35 x 15, с прорезью, Сталь, Оцинкованная, Хромированная, Высота: 15 мм, Ширина: 35 мм, Длина: 1 метр
Номер позиции: 403244
-15% Рекомендуемая производителем розничная цена: 11 долларов США.
8810,10 долл. США
Базовая цена: 1 штука = 10,10 $
В настоящее время нет в наличии
Доступно через 5 дней
Отправка на следующий рабочий день
DIN-рейки для крепления электрических компонентов
DIN-рейки используются в электротехнике для крепления различных компонентов.Их можно, например, найти в соединительных коробках, блоках предохранителей и шкафах управления. Используя эти DIN-рейки, можно быстро и легко установить многие компоненты.
DIN-рейки – от шкафов управления до судостроения
В основном DIN-рейки используются во всех приложениях, где электрические коммутационные системы и системы управления расположены в коробках или шкафах.
Это касается таких областей, как:
- Машиностроение и промышленное производство
- Конструкция шкафа управления
- Установка в системах управления зданием
Реле сопряжения, источники питания и клеммные колодки, необходимые для применения, например, закрепляются на DIN-рейках.DIN-рейки стандартизированы для разных типов и размеров, поэтому отдельные компоненты можно вставлять и заменять без особых усилий.
DIN-рейки от Weidmüller
В Automation24 вы найдете DIN-рейки от производителя Weidmüller. Модели изготовлены из стали, оцинкованной и пассивированной с толстым слоем, поэтому рельсы очень прочные и долговечные. Кроме того, все модели имеют перфорацию, что обеспечивает быстрый и простой монтаж в соответствующей коробке или шкафу.
В Automation24 вы найдете большой выбор DIN-реек по очень выгодным ценам. Выберите DIN-рейку, подходящую для вашего приложения прямо сейчас!
Блоки питания для DIN-рейки
– COMTROL Corp
Блок питания для DIN-рейки
Блоки питания для DIN-рейки устанавливаются на металлическую стандартную DIN-рейку, обычно используемую для установки автоматических выключателей и промышленного управляющего оборудования внутри промышленного оборудования.Эти блоки питания бывают разного напряжения и мощности, чтобы гарантировать, что предлагаемый продукт соответствует всем вашим потребностям. Благодаря высокой надежности и компактным размерам они являются отличным выбором для любых приложений с ограниченным пространством, где требуется монтируемый преобразователь переменного тока в постоянный. Этот источник питания также содержит универсальный вход переменного тока и защиту от короткого замыкания, перегрузки и перенапряжения.
Кроме того, светодиодные индикаторы на блоке питания показывают состояние выходного напряжения. Корпус выполнен из полностью изолированного пластика в соответствии с требованиями UL и имеет тонкий корпус, при этом общий вес продукта составляет всего лишь один.35 фунтов. Это устройство также работает при расширенных температурах от -20 ° до 70 ° C. Мы предлагаем большой выбор источников питания для DIN-рейки для приложений автоматизации, промышленности и управления процессами.
Дополнительные характеристики блоков питания для DIN-рейки:
- 100% испытание на полное пригорание
- Потребляемая мощность без нагрузки
- Светодиодный индикатор включения
- Встроенный активный сигнал DC OK для контроля состояния источника питания
- Воздушно-конвекционное охлаждение
- И многое другое!
Узнайте больше о блоках питания для DIN-рейки сейчас
Comtrol – ваш ведущий поставщик промышленных сетевых устройств связи.
При покупке блоков питания для DIN-рейки обязательно свяжитесь с торговым представителем, чтобы узнать больше о продуктах и о том, какое устройство лучше всего соответствует вашим потребностям. Как Comtrol, мы гордимся отличным обслуживанием клиентов, поэтому обязательно обращайтесь к представителю службы поддержки клиентов с любыми вопросами или проблемами. Все источники питания Comtrol стандартно поставляются с 30-дневной гарантией соответствия и 3-летней ограниченной гарантией. Дополнительно предлагаем расширенную гарантию. Все наши продукты также поставляются с простым в использовании компакт-диском с документацией.
