ПРОСТОЙ РЕГУЛЯТОР МОЩНОСТИ

Сегодня рассмотрим простейший способ регулировки напряжения. Способ применяется во многих бытовых устройствах, к примеру для изменения яркости свечения ночника, для регулировки температуры обогревателей и духовок. Или в качестве регулятора мощности паяльника.

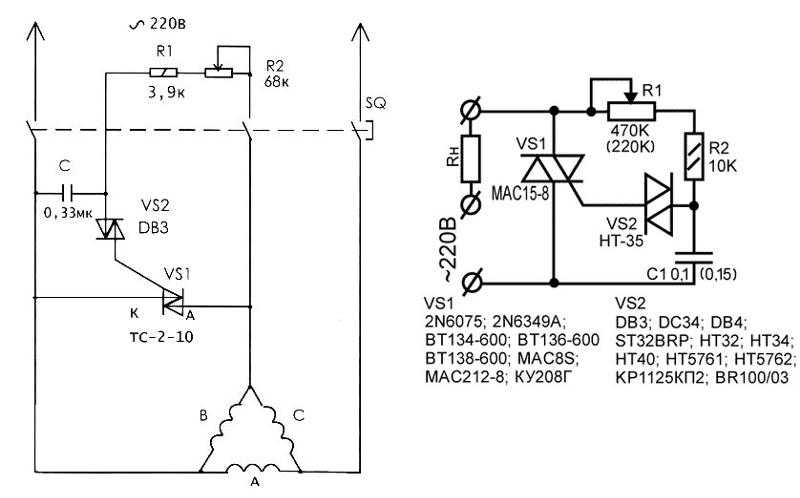

Устройство собрано по схеме симистор-динистор. Динистор, как нам известно может моментально открыться и пропускать ток при заданном напряжении, но в обратном направлении он ток пропускать не будет. Из отечественных можно использовать динистор серии КН102, он достаточно часто применялся в отечественных обогревателях с регулировкой температуры.

Динистор с успехом можно заменить на импортный – DB3, он часто встречается в старых ЛДС со встроенным ИБП, именно на плате ИБП можно найти такой динистор (он голубого цвета). Импортный динистор более компактный, но как показала практика – менее устойчив, так, что если есть, то ставьте наш КН102.

Симистор применен импортный – MAC97А8. Это достаточно мощный симисторный ключ (600 вольт 0,8 ампер).

Конденсатор неполярный – подобрать с минимальным напряжением 250 вольт, емкость от 0,22 до 1 мкФ, в данном случае применен фирмы ЭПОКС. Рассматриваются две схемы симисторных регуляторов мощности, оба они работают достаточно стабильно, без каких-либо перегревов.

К устройству подключал лампу накаливания до 100 ватт, больше не пробовал. Поработало 5 минут и никаких перегревов и неожиданных поворотов – все работает очень хорошо.

Поскольку иногда могут возникнуть проблемы с используемыми компонентами (динистор или тиристор не очень уж и легко раздобыть), ниже приведены схемы замены динистора и тиристора.

Тут нужно применить транзисторы, которые способны работать на напряжениях более 200 вольт, отлично подойдут 13001.

..13009. Выбор транзисторов зависит от мощности регулятора, для динистора можно использовать маломощные транзистора.
