Принцип работы теплового реле

Наиболее широко применяются конструкции, в которых главным элементом является специальная биметаллическая пластина.

Последняя выполнена из двух слов металла с различными температурными линейными коэффициентами расширения. Благодаря этому при нагревании она деформируется (изгибается) и посредством специального рычага замыкает контакты. Как правило, для изготовления таких пластин используют инвар в паре с хромоникелевой или немагнитной сталью.

Так как эта процесс выполняется плавно, неизбежно возникновение электрической дуги между сближающимися контактами.

Чтобы предотвратить их выгорание и образование нагара, применяется «прыгающий» контакт, который резко срабатывает после достижения критических параметров.

Сама пластина нагревается за счет проходящего через нее тока или расположенного рядом нагревателя в виде спирали. Часто применяется и комбинированная схема. В любом случае температура нагрева находится в прямо пропорциональной зависимости от потребляемого электрооборудованием тока.

После срабатывания реле, в зависимости от конструктивного исполнения, возвращается в исходное состояние либо автоматически, по мере остывания, либо с помощью соответствующего переключателя (кнопки).

Правильный выбор тепловых реле

Основной характеристикой теплового реле является время срабатывания в зависимости от нагрузочного тока (так называемая времятоковая характеристика).

Главный критерий – номинальный ток потребления электрооборудования. Тепловое реле должно иметь соответствующие характеристики на 20-30 % выше, что обеспечивает ее срабатывание в течение соответствующей процентной перегрузки в течение 20 минут.

Влияние внешних климатических факторов на тепловые реле

Так как деформация биметаллической пластины зависит от ее фактического нагревания, время срабатывания реле находится в прямой зависимости также от температуры окружающей среды.

И при больших контрастах следует предусматривать в качестве дополнительной функции плавную регулировку. Также для снижения такого влияния следует подбирать реле с максимально возможной температурой срабатывания, а также располагать их в тех же помещениях, где находятся объекты, предназначенные для защиты.

Напоследок необходимо отметить, что тепловые реле не предназначены для предохранения оборудования от таких внештатных ситуаций, как короткое замыкание. В этом случае они сами нуждаются в специальной защите.

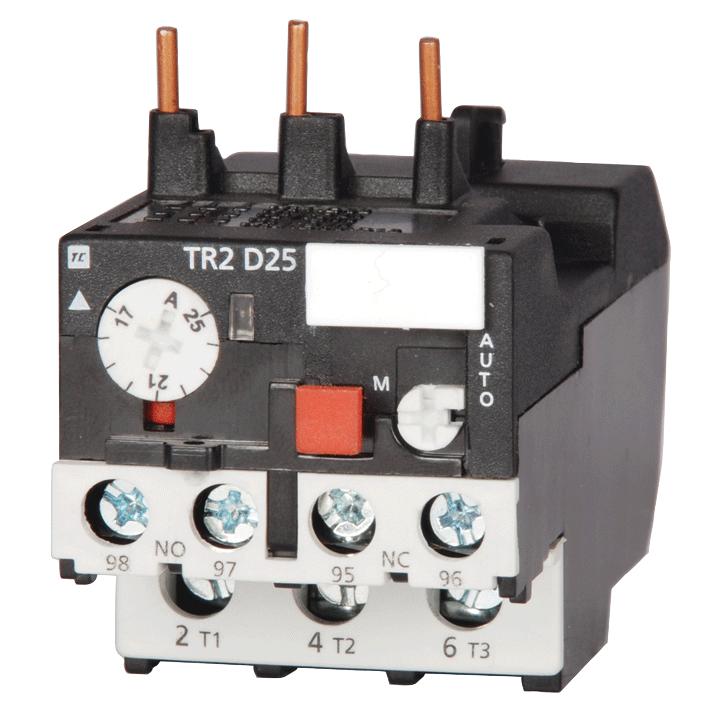

Тепловые реле. Виды, принцип действия, положительные моменты применения

Предыдущая статья Следующая статья

11.11.2019

Тепловое реле – это специальный электроприбор, который устанавливается с целью предотвратить перегрев систем механизмов и обеспечить корректную и безопасную работу различных электрических аппаратов. Активное использование электродвигателей и других элементов электрической сети может приводить к чрезмерному нагреву компонентов и возникновению серьезных поломок или аварийно опасных ситуаций. Такое устройство позволяет скорректировать работу агрегата и предотвратить процессы перегрева деталей.

Особенности и принцип работы тепловых реле

Принцип работы теплового реле основан на тепловых особенностях и характеристиках электрического тока.

Конструкция детали имеет две специальные биметаллические пластины разных размеров и с разными коэффициентами расширения. Один элемент обладает большими способностями расширения, а другой – минимальными такими возможностями. Для производства таких пластин применяется инвар или сталь специального состава, которая отличается немагнитными или хромированными элементами.

Надежное и жесткое крепление таких компонентов между собой обеспечивается применением технологии сварки или прокатных станков.

Работа устройства обеспечивается за счет процесса нагрева биметаллической поверхности, ее изгиба до определенных показателей, который происходит в результате теплового воздействия. Полученное тепло преобразовывается в пластине нагрузочным током определенных параметров.

В зависимости от особенностей конструкции реле, его нагрев может обеспечиваться через специальный нагреватель, который пропускает ток.

Для обеспечения эффективного выполнения необходимых функций применяется комбинированная система – нагрев пластины происходит посредством воздействия тока на ее поверхность и дополнительной установки нагревательного компонента.

Их взаимодействие обеспечивает достаточный прогиб пластины и надежный контакт с блоком детали.

При достижении максимально допустимого уровня температуры пластина выгибается до нужного положения, чтобы надежно и точно воздействовать на специальную защелку. Такое воздействие приводит в действие пружину, которая обеспечивает разъединение контактов.

Эти процессы необходимы для прекращения работы устройства в случае возникновения риска перегрева и поломки агрегата. Прекращение работы двигателя с целью сохранения целостности обмотки и работоспособности всех деталей устройства может проводиться за доли секунды или с выдержкой определенного времени.

Корректность работы таких компонентов напрямую определяет безопасность и надежность работы приборов с электрическими двигателями и многих других электроприборов.

Сфера применения приборов

Электротепловые реле – это компоненты тепловой защиты, которые помогают предотвратить поломки и аварийные ситуации во время использования электрических приборов в условиях перегрузки или эксплуатации в сложных условиях.

Сферой применения такого вида электрических деталей является создание:

• температурных детекторов, которые контролируют работу различных устройств;
• защитных устройств, которые обеспечивают прекращение работы механизмов;
• датчиков времени.

Разновидности тепловых реле

В зависимости от особенностей конструкции, механизмов взаимодействия с другими компонентами в агрегатах, способов крепления и установки тепловые реле бывают таких видов:

• ТРП – приборы, которые отличаются отличными показателями устойчивости к вибрациям и механическим воздействиям. Конструкция такого вида устройств предусматривает наличие специального нагревательного элемента для применения комбинированной системы нагрева. Используются ТРП для обслуживания установок, которые работают с применением постоянного тока высокой мощности. Эффективно защищают трехфазные моторы от перегрева и обеспечивают их нормальную работу.
• РТЛ – универсальные компоненты, которые обеспечивают отключение аппаратов для предотвращения сбоев и поломок. Такие элементы защищают механизмы от негативных последствий при отключении работы устройства в случае выпадения одной из электрических фаз, обеспечивают корректную работу при возникновении асимметрии тока, при затягивании запуска предотвращают перегрев деталей, прекращают работу агрегата в случае заклинивания исполнительных элементов. Устанавливаются для корректировки эксплуатации пусковых деталей или непосредственно на электрический механизм.
• РТТ – устанавливаются для обслуживания машин, которые характеризуются трехфазными типами компонентов. Применение РТТ защищает устройство от затянутых стартов или перегрузки аппарата. Монтаж таких реле необходим для производства и ремонта различных схем электрических механизмов и эффективного управления их работой, обустройства пусковых деталей.
• ТРН – деталь, которая отвечает за правильный режим работы двигателя и начало работы в нормальном порядке. Преимуществами такого вида оборудования является возможность использования в любых условиях температуры внешней среды без потери свойств. Отличительной особенностью конструкции такого реле стала возможность ручного управления – возвращения контактов прибора в первоначальное состояние ручным механическим воздействием на него. Подходят для использования в условиях подачи постоянного тока.
• РТИ – компонент, который позволяет сделать работу автоматических выключателей, предохранителей и других контрольных элементов более точной, надежной и эффективной. Такой вид реле представляет собой переключатели, для работы которых необходима постоянная подача электрической энергии. При этом потребление деталями энергоресурсов экономное и не требует больших затрат на его обслуживание.
• Твердотельные токовые детали – обеспечивают выполнение своих функций за счет вычисления средних температурных значений двигателя во время его активной работы. Реле позволяет контролировать не только нормальный запуск агрегата, но и постоянный мониторинг корректности его работы. Универсальность применения такого вида электроприборов позволяет без проблем монтировать детали для эксплуатации механизмов в любых погодных условиях и даже в специальных взрывоопасных зонах и районах проведения специфических задач.
• РТК – это коммутаторы пускового типа, которые применяются для контроля уровня температуры корпуса и его защиты от высокотемпературного воздействия. Характерными и обязательными чертами такого оборудования является высокая чувствительность к изменению температуры и быстрое выполнение отсоединения контактов для оперативного отключения прибора и сохранности его целостности и рабочего состояния.

Преимущества применения тепловых реле

Установка такого вида электрических элементов – это удобное и практичное решение проблемы чрезмерного перегрева деталей, который может возникать в результате высоких нагрузок работы двигателей электротехники в моменты большого энергопотребления.

Положительные характеристики таких компонентов:

• устройства отличаются небольшими размерами – это позволяет удобно и компактно устанавливать их в различных конструкциях;
• минимальные показатели веса – такие особенности позволяют дополнять агрегаты защитными деталями без увеличения их веса и удобного использования по назначению без трудностей с их перемещением или транспортировкой;
• простая конструкция детали позволяет надежно выполнять свои функции, она легко поддается ремонту, если возникает такая необходимость;
• долговечность использования без сбоев позволяет обеспечивать хорошую, бесперебойную и безопасную работу электрической техники многие годы;
• простое и недорогое обслуживание;
• доступные цены на оборудование.

Основное назначение теплового реле – это надежная защита электрооборудования от перегрева и негативного воздействия высоких температур на обмотку, корпус и другие детали устройства. От эффективности их работы и оперативного отключения агрегатов при возникновении нештатных ситуаций напрямую зависит срок службы электроприборов.
