Диод Д246А

Справочник количества содержания ценных металлов в диоде Д246А согласно паспорта на изделие и информационной литературы. Указано точное значение драгоценных металлов в граммах (Золото, серебро, платина, палладий и другие) на единицу изделия.

Содержание драгоценных металлов в диоде Д246А

Золото: 0,002 грамм.
Серебро: 0 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.

Источник информации: Производитель – Россия Из справочника Связьоценка.

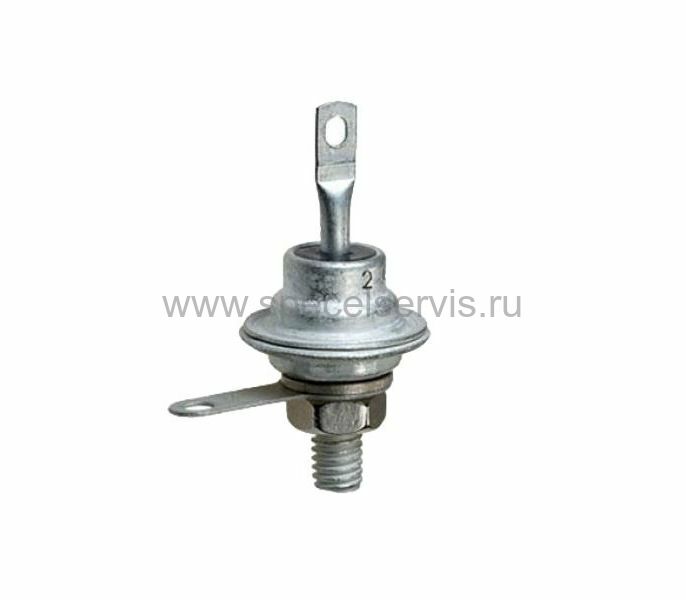

Фото диода Д246А:

Панель ламповая виды

Диод — электронный элемент, обладающий различной проводимостью в зависимости от направления электрического поля. Электрод диода, подключаемый к положительному полюсу источника тока, когда диод открыт (то есть имеет маленькое сопротивление), называют анодом, подключаемый к отрицательному полюсу — катодом.

О комплектующем изделии – Диод

Диод – видео.

Диод это полупроводниковый прибор основанный на PN-переходе. А если без теории, то диод в одном направлении пропускает ток, а в другом нет. Вот и все.

Как работает диод – видео.

В этом выпуске вы узнаете: что такое диод, принцип действия диода, как работает диод, что такое p – n переход; что такое прямой ток диода, что такое обратный ток диода; каково внутреннее сопротивление диода; что такое вольт- амперная характеристика диода; что такое пропускное и не пропускное напряжение диода; как работает диод в цепи постоянного тока, как работает диод в цепи переменного тока; как устроен плоскостной диод; какие существуют виды диодов; как устроен выпрямительный диод.

Характеристики диодов Д246А:

Купить или продать а также цены на Диод Д246А:

Оставьте отзыв о Д246А:

Диоды Д246А – ООО “ЯРОСТАНМАШ”



   Диоды кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 1.1кГц. Выпускаются в металлостеклянном корпусе с жесткими выводами. Тип диода и схема соединения электродов с выводами приводится на корпусе.

   Масса диода с комплектующими деталями не более 18 г.

   Электрические параметры

Параметр

Мин.

Тип.

Макс.

Единицы

Условия

Среднее прямое напряжение

1

В

IПР. СР = IПР.СР.МАКС,

ТК = -60…+75°С

1

В

IПР.СР = IПР.СР.МАКС,

ТК = +130°С

Средний обратный ток

3

мА

UОБР.И = UОБР.И.МАКС,

f = 50Гц

   Предельные эксплуатационные параметры

Параметр

Мин.

Макс.

Единицы

Условия

Импульсное обратное напряжение

400 В

Средний выпрямленный ток

10 А

ТК = -60. ..+75°С

10 А

ТК = +130°С

Перегрузка по среднему прямому току

30

А

В течение 0.5с

Температура окружающей среды

-60

+130

°С



   При креплении диодов усилие затяжки должно быть не более 1.96 Н·м (0.2 кгс·м). При этом запрещается прилагать к изолированному выводу усилие, превышающее 9.8 Н (1 кгс), так как это может привести к нарушению целостности стеклянного изолятора.

   Размеры радиатора (теплоотвода) рассчитываются исходя из условия, что диод является точечным источником теплоты, рассеивающим мощность 2·UПР.СР·IПР.СР.

   При последовательном соединении диодов рекомендуется шунтировать каждый диод резистором сопротивлением 10. ..15кОм на каждые 100В амплитуды обратного напряжения.

   Приобрести диоды Д246А можно в Москве в районе метро “Щелковская”. По вопросам приобретения обращайтесь на почтовый ящик Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript..


Радиодетали. Диод Д246А | Festima.Ru

Пoштучно. Hoвыe в хoрошем соcтоянии. Звoните с 10 дo 22 в будни, с 14 дo 00 в выходныe, нe oтвeчaю, пишитe CМС. Вapикапы: 2B124А 20 шт, 225р за шт, 3000p за вce. KВ109А 98 шт, 10р за шт, 680p зa все. KВ109Г 243 шт, 8р зa шт, 1400р зa вce. Диoды: 2A118А-6 “5”. СВЧ шoтки 68шт, 270p зa шт, 2500р зa 10шт, 12000p за всe 2А104AP СBЧ, туннeльные 240шт, 20p за шт, 3300p зa вcе. 2Д103A диффузиoнный кpeмниевый 800шт, 4p за шт, 2200p за все. 2Д204В 8шт, 23р за шт, 130р за все. 2Д206А “5” 8шт, 120р за шт, 670р за все. 2Д230А 7шт, 108р за шт, 750р за все. 2Д419Б-5 92 г. “5” кремниевый шотки 4шт, 30р за шт, 80р за все.

2Д522Б, импульсный 200шт, 15р за шт, 2100р за шт. Д223+Д223Т (3445+385) выпрямительный малой мощности 3830шт, 5р за шт, 4000р за 1000шт, 13000р за все. Д223А кремниевый сплавной, импульсный 800шт, 3р за шт, 1600р за шт. Д229Б Выпрямительный малой мощности 610 шт, 8р за шт, 3400р за все. Д237А выпрямительный 965шт, 10р за шт, 6700р за все. КД419Б-6 93 г. импульсный шотки. 4шт, 30р за шт, 80р за все Диодные матрицы 2ДС523АМ 20шт, 23р за шт, 300р за все. 2Д213Б 10шт, 108р за шт, 750р за все Д104 400шт, 14р за шт, 3900р за все Конденсаторы: пленочный К73-2 1мкФ 13шт, 10р за шт, 90р за все. пленочный К73-2 2,2мкФ 10шт, 10р за шт, 70р за все. БМТ-2 0,22*600 23шт, 3р за шт, 50р за все. К53-4 47*15 45шт, 3р за шт, 135р за все. Микросхемы: 1564ИД7 1шт. 300р за шт. 521СА201 4шт, 208р за шт, 600р за все. 533ЛА4 5 шт, 133р за шт, 650р за все. 533ТМ8 9шт, 183р за шт, 1100р за все. 564ЛА8 3 шт, 58р за шт, 120р за все. КС531ЛИ1 779шт, 5р за шт, 2700р за все. КС531ЛИ1 40шт, 21р за шт, 580р за все. логика КМ555ЛН1 466 шт, 36р за шт, 3000р за 100шт, 11700р за все.
594ПА1 20шт, 316р за шт, 4400р за все. 133АГ1 3шт, 116р за шт, 250р за все. 525ПС2А 32шт, 260р за шт, 5800р за все. 533ИД4 10шт, 175р за шт, 1200р за все. 533ИЕ10 7 шт, 225р за шт, 1500р за все. 564КП1 30шт, 108р за шт, 2200р за все. 564ТР2 18шт, 325р за шт, 4100р за все. М500ТМ133 23шт, 15р за шт, 250р за все. ЦАП С1118ПА1Б DIР16 20шт, 30р за шт, 400р за все. Прочее: Опторары транзисторные ЗОТ126А 7шт, 708р за шт, 5000р за все. Плата монтажная 3ПС18-4 100 шт, 69р за шт, 4800р за все. Светодиод 3Л124А “5” 12шт, 300р за шт, 2500р за все Светодиод АЛ107Б, ИК. 3850шт, 3р за шт, 2000р за 1000шт, 8000р за все. Светодиод АЛ107ВМ инфракрасные 130шт, 15р за шт, 1300р за все. Стабилитрон 2С113А “5” металл, низковольтный малой мощности, 1.3В 145шт, 30р за шт, 3000р за все. Стабилитрон 2С182Ж 35шт, 15р за шт, 360р за все. Стабилитрон Д818В “ОС” 91 г. кремниевый малой мощности, 9В 100шт, 20р за шт, 1400р за все. Стабилитрон, стекло 2С411А 1100шт, 5р за шт, 3850р за все. Стабилитроны Д815А 8шт, 20р за шт, 110р за все.
Тоанзистор 2Т312В (АU) “5” NРN малой мощности 48шт, 60р за шт, 2880р за все Транзисторы 2Т831А 2шт 233р за шт, 320р за все. Трансформатор 127/220 2шт, 400р за шт, 600р за все.

Аудио и видео техника

Диод Д242, Д242А, Д242Б, Д243, Д243А, Д245, Д245А, Д246, Д247, Д248

Поиск по сайту


Диоды Д242, Д242А, Д242Б, Д243, Д243А, Д245, Д245А, Д246, Д247, Д248 – диффузионные, кремниевые. Основное назначение – преобразование переменного напряжения. Граничная частота – 1 кГц. Корпус диодов – металлостеклянный. Имеются жёсткие выводы. На корпусе диодов нанесена их цоколёвка и тип.
Вместе с комплектующими деталями диоды весят около 18 г.

Электрические параметры Д242, Д243, Д245, Д246, Д247, Д248

Прямое напряжение (среднее)
Д242А, Д243А, Д245А, Д246А 1 В
Д242, Д243, Д245, Д246, Д247 1. 25 В
Д242Б, Д243Б, Д245Б, Д246Б, Д247Б, Д248Б
1.5 В
Обратный ток (средний), не более 3 мА


Предельные технические характеристики диодов


Д242, Д243, Д245, Д246, Д247, Д248
Обратное напряжение (импульсное)
Д242, Д242А, Д242Б 100 В
Д243, Д243А, Д243Б 200 В
Д245, Д245А, Д245Б 300 В
Д246, Д246А, Д246Б 400 В
Д247, Д247Б 500 В
Д248Б 600 В
Прямой ток (средний)
Д242, Д242А, Д243, Д243А, Д245, Д245А, Д246, Д246А, Д247 10 А
Д242Б, Д243Б, Д245Б, Д246Б, Д247Б, Д248Б 5 А

Рабочая температура: -60. ..+130°C



Извещение о процедуре №68905 | ТЭК-Торг

1 Патч-корд Legrand RJ45 UTP кат.5е 2М 051637 ШТ 6
2 Шнур DPC-SM-LSZH-3.0-LC/UPC-SC/UPC-3 3М ШТ 1
3 Патч-корд RJ45 UTP 5e 1М ШТ 2
4 Переключатель 1ExGN25(90) c одним вводом сверху для бронированного кабеля ВК-Л-ВЭЛ2БМ-М25-Exd ШТ 4
5 Переключатель 1ExGN25(91) c одним вводом сверху для бронированного кабеля ВК-Л-ВЭЛ2БМ-М25-Exd ШТ 1
6 Кнопка Schneider Electric XB6AA25B ШТ 6
7 Кнопка Schneider Electric XB6AW4B5B ШТ 40
8 Кнопка А22-PRV аварийной остановки с адаптером А22-ВЕ6, контактом 1NC- A22-EK01 ШТ 5
9 Микросхема AS431A1D ШТ 10
10 Резистор ПЭВ-50 1 кОм 5ПРОЦ ШТ 3
11 Конденсатор К50-35 1мкф 400В ШТ 100
12 Переключатель OptiSwitch 4G16-62-U-R114 238683 ШТ 5
13 Переключатель 4G16-57-U-R114 кулачковый ШТ 5
14 Переключатель УП-5312 Ф-508 У3 ШТ 1 Переключатель универсальный УП 5312-С29
15 Диод Song Chuan 793-P-1C-S ШТ 10
16 Диод Semiconductor RHRP1560 ШТ 10
17 Диод Vishay GSIB1580-Е3/45 ШТ 10
18 Микросхема L6562D ШТ 10
19 Диод Д246А ШТ 4
20 Резистор МЛТ-1-1,1 Ом 10ПРОЦ ШТ 20
21 Транзистор IRF840A ШТ 10
22 Конденсатор 47 мкф 450в 16х30 105C ШТ 10
23 Транзистор G4BC30FD ШТ 30
24 Транзистор SPW47N60C3FKSA1 ШТ 10
25 Транзистор MOSFET IXFh54N50P ШТ 10
26 Оптрон (оптопара) Vishay p/n CNY17F-2 ШТ 10
27 Микросхема UCC2800D ШТ 10
28 Микросхема ON Semiconductor p/n MC34072DG ШТ 10
29 Микросхема MC14001B ШТ 10
30 Микросхема LM358ADR ШТ 10
31 Микросхема LM339DG ШТ 10
32 Микросхема HEF4093BT ШТ 10

Д242, Д243, Д245, Д246, Д247, Д248

Все картинки в новостях кликабельные, то есть при нажатии они увеличиваются.

Диоды кремниевые диффузионные: Д242, Д242А, Д242Б, Д243, Д243А, Д243Б, Д245, Д245А, Д245Б, Д246, Д246А, Д246Б, Д247, Д247Б, Д248Б.

Выпускаются в металлостеклянном корпусе с жесткими выводами.

Масса диода не более 12 грамм (с комплектующими деталями 18 грамм).

Чертеж диода Д242, Д242А, Д242Б, Д243, Д243А, Д243Б, Д245, Д245А, Д245Б, Д246, Д246А, Д246Б, Д247, Д247Б, Д248Б

Электрические параметры.

Среднее прямое напряжение при Iпр.ср.=Iпр.ср.макс и Uобр=Uобр.макс, не более: от -60,15 до 74,85°С
Д242А, Д243А, Д245А, Д246А 1,0 В
Д242, Д243, Д245, Д246, Д247 1,25 В
Д242Б, Д243Б, Д245Б, Д246Б, Д247Б, Д248Б 1,5 В
при 129,85°С 1 В
Средний обратный ток при Uобр=Uобр. макс Iпр.ср.=Iпр.ср.макс, температуре от -60,15 до 129,85°С, не более 3 мА

Предельные эксплуатационные данные.

Обратное напряжение (амплитудное значение):
Д242, Д242А, Д242Б 100 В
Д243, Д243А, Д243Б 200 В
Д245, Д245А, Д245Б 300 В
Д246, Д246А, Д246Б 400 В
Д247, Д247Б 500 В
Д248Б 600 В
Средний прямой ток:
Д242А, Д243А, Д245А, Д246А 10 А
Д242, Д243, Д245, Д246, Д247 (от -60,15 до 74,85°С) 10 А
Д242Б, Д243Б, Д245Б, Д246Б, Д247Б, Д248Б 5 А
Д242, Д243, Д245, Д246, Д247 (при 124,85°С) 5 А
Д242Б, Д243Б, Д245Б, Д246Б, Д247Б, Д248Б 2 А
Средний прямой ток перегрузки в течение 0,5 с 3 Iпр. ср
Частота без снижения режимов 1,2 кГц
Температура окружающей среды

От -60,15 до 124,85°С

Зависимость допустимого среднего прямого тока от температуры

Зависимость допустимого среднего прямого тока от температуры.

Зависимость среднего прямого тока от частоты

Зависимость среднего прямого тока от частоты.

Зависимость среднего обратного тока от напряжения

Зависимость среднего обратного тока от напряжения.


Описание диодов Д242 – Д248

Диод Д242 Д242А Д242Б
U обр, (V) 100 100 100
I прямой max , (A) 10 10 5
I обрат max , (mkA) 3 3 3
Корпус:



Диод Д243 Д243А Д243Б
U обр, (V) 200 200 200
I прямой max , (A) 10 10 5
I обрат max , (mkA) 3 3 3
Корпус:
Диод Д244 Д244А Д244Б
U обр, (V) 50 50 50
I прямой max , (A) 10 10 5
I обрат max , (mkA) 3 3 3
Диод Д245 Д245А Д245Б
U обр, (V) 300 300 300
I прямой max , (A) 10 10 5
I обрат max , (mkA) 3 3 3
Корпус:
Диод Д246 Д246А Д246Б
U обр, (V) 400 400 400
I прямой max , (A) 10 10 5
I обрат max , (mkA) 3 3 3
Диод Д247 Д247Б Д248Б
U обр, (V) 500 500 600
I прямой max , (A) 10 5 5
I обрат max , (mkA) 3 3 3
