Содержание

Как сделать дистанционное включение света. Устанавливаем дистанционное управление освещением на даче

Дистанционные выключатели света позволяют регулировать уровень освещения в доме или на улице при помощи , что очень удобно, как для больших зданий, так и для объемных территорий.

На сегодняшний день есть немало типов выключателей света. Рассмотрим основные из них:

Дистанционные выключатели считаются самыми удобными, поскольку: во-первых, могут управляться из любого места в доме; во-вторых, для их установки не нужно прокладывать новый кабель, ведь они легко монтируются на месте старого выключателя.

Дистанционные выключатели позволяют управлять освещением в комнате на расстоянии, применяя для этого пульт дистанционного управления . В зависимости от принципа действия различают два вида дистанционных устройств:

  • с – такие устройства оснащены ИК-портом, и самостоятельно включаются только тогда, когда в комнате кто-то есть;
  • со звуковым восприятием – реагируют на звуки (определенное слово, хлопок, щелчок и т.
    п.).

Механизм приспособления состоит из стального сердечника, расположенного внутри катушки. Он приводит в действие контактное устройство, которое отвечает за размыкание и соединение силовой цепи.

Цепь управления начинает работу после нажатия на кнопку включения, благодаря чему катушка получает питание. Магнит приводит в движение стальной сердечник, после чего начинает работу механизм устройства, реализующий электрический контакт. Теперь работа устройства не зависит от пусковой кнопки, механическое устройство надежно поддерживает питание цепи.

Многие производители предлагают покупателям разнообразные варианты дистанционных электрических выключателей, однако, все они имеют особые отличия. Рассмотрим самые популярные среди российских потребителей марки подобной продукции:

Принцип подключения дистанционного выключателя отличается в зависимости от типа , с которыми он работает. Если модель взаимодействует с лампами накаливания, то установка такого устройства аналогична правилам подключения обычного электрического выключателя.

Большинство дистанционных моделей предусматривают работу с энергосберегающими лампами или светодиодами, принцип подключения таких устройств несколько отличается. Для корректной и безопасной работы приспособления потребуется полноценное питание – обязательное наличие нуля и фазы. производится максимально близко к осветительному устройству.

удобно ставить такие выключатели в комплекте с натяжным потолком – они могут быть спрятаны за полотном, гипсокартонными конструкциями – устройство ставится в пустотах между основной и установленной стеной и т.д.

И двора часто применяют радиоуправляемые дистанционные модели, поскольку они позволяют регулировать освещение на расстоянии до 100 метров. В зависимости от внутреннего устройства такие выключатели могут управлять одним или несколькими источниками света. Радиоуправляемые выключатели применимы для работы с самыми разными лампами. Для управления светодиодами в контроллере выходные каскады выполняются при помощи полупроводниковых транзисторов.

Дистанционные устройства обладают многочисленными полезными свойствами, поэтому имеют немало преимуществ перед иными регуляторами освещения.

  • Удобство эксплуатации – дистанционный выключатель может управляться при помощи любого пульта, что существенно упрощает и ускоряет включение и выключение света при необходимости.
  • Простота монтажа – для установки нового выключателя не потребуется , он может быть установлен на месте старого устройства.
  • Возможность регулировки уровня освещения
    , что позволяет продлить срок использования ламп и подарит отдых глазам.
  • Функция присутствия состоит в том, чтобы включать и выключать свет с заданной периодичностью, это позволит безбоязненно покидать дом на долгое время.

Многие не раз слышали про умную электронику, способную управлять освещением через пульт или смартфон. Чтобы наши читатели смогли узнать больше информации об этом оборудовании, мы подготовили статью с его подробным описанием. В статье вы сможете узнать о системах управления светом, которые можно собрать своими руками. Кроме систем умного освещения мы расскажем о люстрах с дистанционным управлением и об умных лампочках, управляемых через Wi–Fi. Также мы расскажем нашим читателям, что собой представляет протокол DMX 512 и где его применяют.

Системы управления светом

Сейчас начинают появляться множество различных систем, которые постепенно завоевывают рынок компонентов для умного дома. В этой главе мы расскажем про зарекомендовавшую уже себя систему управления светом nooLite , которая разработана белорусской компанией.

Эта система представляет собой набор компонентов, в которые входят такие устройства, как специальные пульты и силовые блоки радиокоммутаторы . На основе nooLite каждый может собрать систему освещения своими руками. Принцип управления этой системой показан на схеме ниже.

На схеме видно, что управление освещением производится с помощью пультов, которые передают радиосигнал к силовым блокам. Силовые блоки радиокоммутаторы в свою очередь при поступлении к ним команды с пульта отключают или включают свет светильника или лампы, а также регулируют уровень яркости. Сам

силовой блок радиокоммутатор представляет собой небольшую пластиковую коробку, которая подключается с помощью двух проводов к сети 220 В и остальных двух проводов к самой лампочке или светильнику . Небольшой размер радиокоммутатора позволяет его крепить в любом месте квартиры или дома. Пятый же провод представляет собой антенну, на которую поступает радиосигнал с пульта .

Сам пульт представляет собой четырех кнопочный блок, который можно наклеить в любом месте в помещении . Например, таким местом может быть свободное место под выключателем.

В пульт встроен литий-ионный аккумулятор, который обеспечивает срок работы более одного года без подзарядки . На этом функционал системы nooLite не оканчивается. Сама система продается в виде комплектов, в которые кроме двух или трех пультов, а также двух или трех силовых блоков еще входят такие компоненты:

  • Ethernet-шлюз PR1132;
  • Датчик движения PM111;
  • Датчик влажности и температуры PT111.

Ethernet-шлюз PR1132 представляет собой устройство, которое можно подключить к беспроводному роутеру или ethernet коммутатору . Такое подключение позволяет осуществлять включение силовых блоков, а также датчиков движения и температуры с помощью смартфона и интернет браузера через сеть Wi-Fi. Кроме браузерного управления или управления через смартфон по сети Wi-Fi для Ethernet-шлюз PR1132 можно разрабатывать свои приложения, благодаря поддержке для него своего API. Например, благодаря «Гугловскому Speech API»‎ и API для шлюза можно организовать голосовое управление светом.

Из рассмотренной главы можно сделать вывод о том, что система nooLite обеспечит дистанционное управление освещением на самом высоком уровне, которую вы сможете собрать своими руками уже сегодня.

Китайские системы управления освещением

Если вы хотите недорогую беспроводную систему управления освещением в вашем доме, то мы рекомендуем воспользоваться китайскими устройствами. Одним из таких устройств является китайская система управления светом Jd211a1n5 . Эта система имеет пять блоков радиокоммутаторов для подключения лам и светильников, которыми можно управлять посредством пульта.

Если сравнивать эту систему с nooLite, то эта система будет намного проще.

Управлять этой системой можно только с пульта, идущего в комплекте и только пяти блоками радиокоммутаторов. Подключение еще двух, трех и более реле к такой системе невозможно.

Эта простейшая система годится лучше всего для загородного дома или дачи. Ее основное достоинство перед системой nooLite – это цена. Например, начальная цена за набор компонентов nooLite начинается с 225 долларов. Систему управления светом Jd211a1n5 можно приобрести за 25 долларов. Исходя из такого ценообразования, если вам не нужна продвинутая система управления светом, то Jd211a1n5 будет идеальным вариантом. Теперь вернемся к системе Jd211a1n5 и опишем ее характеристики:

  • Имеет 15 каналов;
  • Работает на дистанции 100 метров;
  • Батарея в пульте работает один год;
  • Блоки радиокоммутаторов подключаются к сети 80V-245V 50/60Hz;
  • Контроль светом с помощью алфавитных кнопок «A. B.C.D.E.F.G»;
  • Небольшой размер радиокоммутаторов 51 мм на 38 мм позволяет их крепить в разных местах.

Схема подключения реле Jd211a1n5 имеет такой вид.

На схеме видно, что мы можем подключить блок реле к сети 220 В параллельно с обычным переключателем света.

Место подключения лучше всего выбирать рядом с переключателем. Лучшим местом для блока будет сам переключатель.

Такое подключение системы делает систему Jd211a1n5 более универсальной.

Из рассмотренной главы становится ясно, что Jd211a1n5 может предоставить очень простое и недорогое дистанционное управление освещением в вашем доме или квартире, которое можно собрать своими руками.

Умные лампочки

Наверно, многие слышали про так называемые умные лампы . Основной особенностью таких лам является управление их параметрами через смартфон, подключенный к Wi-Fi сети . По сути, вы можете регулировать яркость этих ламп, включать и отключать их посредством программы вашего Android или iPhone телефона.

Наиболее популярными умными лампами от именитых брендов являются:

  • LightFreq;
  • Nanoleaf Bloom;
  • BeON;
  • Vocca;
  • Philips Hue;
  • LIFX.

Теперь рассмотрим пример использования нашумевшей умной лампочки LIFX . Популярность эта лампочка приобрела, когда всего за шесть дней смогла набрать сумму более миллиона долларов на краудфандинговой площадке Kickstarter. Собрать такую внушительную сумму LIFX помогла ее простота подключения. Для этой лампочки не нужно дополнительных модулей , которые занимают дополнительное место в квартире. Чтобы заставить ее работать, достаточно вкрутить лампу в цоколь E27 светильника и включить переключатель для поиска сети Wi-Fi. После установки лампочки необходимо скачать официальную программу из магазина приложений для телефонов iPhone или Android. После установки программы необходимо найти подключенную лампу в сети Wi-Fi. В программе вы найдете четыре вкладки, которые позволяют управлять таким функционалом:

  • Colors эта вкладка позволяет выставлять различные оттенки цветов, которых в этой лампе 16 миллионов ;
  • Whites эта вкладка позволяет выставлять уровень яркости белого цвета, который мы используем в обычных лампах ;
  • Themes множество предустановленных тем, которые активируют различные световые эффекты ;
  • Effects это меню позволяет создавать свои собственные световые эффекты .

На сегодняшний день начальная цена на самую простую модификацию лампы LIFX составляет 30 долларов. Если вы будете приобретать комплекты от двух, трех или выше ламп, то вы сможете существенно сэкономить.

Из примера видно, что включение от двух, трех или выше умных ламп поможет вам создать в своем доме или квартире систему умного освещения, которую можно развернуть своими руками даже за пять минут.

Управление с помощью DMX 512

В этой главе мы рассмотрим, что собой представляет протокол DMX 512 и для чего он нужен. Протокол DMX 512 специально создан для подключения от двух и больше световых устройств в единую систему . Сборка такой системы осуществляется с помощью специальных контроллеров DMX 512. На изображении ниже показана бюджетная модель контроллера DMX Chauvet Obey 3.

К контроллерам DMX 512 подключается разное световое оборудование, управление которым производится через него же. Чаще всего контроллеры DMX 512 используются в музыкальной индустрии. Например, контроллер DMX 512 просто незаменим в концертных залах, на дискотеках и на различных шоу-программах. К контроллеру DMX 512 можно подключить такое световое оборудование:

  • Светодиодный прожектор, позволяющий направлять световой луч в определенном направлении;
  • Групповые системы прожекторов, которые являются неотъемлемой частью концертных залов и дискотек;
  • Различные виды стробоскопов, используемые на вечеринках и дискотеках;
  • Световые комплексы, которые включают в свой состав от двух, трех или более светильников.

Все подключенное оборудование контролируется с помощью пульта DMX, который встроен в сам контроллер, как это видно из рисунка выше.

Благодаря бюджетным контроллерам DMX 512, сейчас у обычных людей есть возможность своими руками собрать свою систему управления светом на контроллере DMX 512. По сути, бюджетные контроллеры DMX 512 будут незаменимы для создания светового шоу для домашней дискотеки. Также эти контроллеры можно использовать для световых эффектов рождественского дома.

Сейчас довольно большой популярностью, как в иностранных, так и в отечественных магазинах пользуются люстры с дистанционным управлением . Такие люстры представляют собой законченный продукт, который можно подключить и сразу пользоваться.

Цена такой люстры зависит от сложности самой люстры и ее системы управления. Принцип работы такой люстры основан на передачи радиосигнала с пульта на радиокоммутатор, который отключает или включает люстру, а также регулирует ее яркость. Если вы хотите существенно сэкономить на такой люстре, то советуем приобретать их в китайских интернет магазинах, например в www.aliexpress.com.

Кроме люстр еще можно встретить множество светодиодных светильников, которые также управляются посредством пульта и занимают меньше места. Ниже показан светильник Intelite SMT-005 63W 3000-6000K, который имеет большой функционал настройки освещения.

Подводим итог

В этой статье мы рассмотрели все основные методы дистанционного управления светом. Установив одно из устройств дистанционного управления светом, вы сможете еще на один шаг приблизиться к созданию умного дома, который вы создадите своими руками. Также такой тип освещения позволит его сделать удобным и сэкономит вам в будущем потребление электроэнергии.

Видео по теме

На протяжении всего своего существования человечество пыталось окружить себя комфортом. Мягкая мебель, ковры, музыка и телевидение. Сначала радовалось тому, что телевизор просто есть, после захотелось большего – и вот уже появился ИК-пульт дистанционного управления для ТВ. Но вот технологии начали добираться и до освещения. Еще каких-то 10–15 лет назад никто и подумать не мог, что для того, чтобы включить или выключить освещение, не придется вставать с любимого дивана, а под рукой будет дистанционный выключатель света.

Мало того, в наше время можно управлять подсветкой или освещением в квартире, находясь за тысячи километров от дома, используя свой планшетный компьютер или даже смартфон. Прогресс не стоит на месте, и в этом можно убедиться на примере выключателей света с дистанционным управлением.

Устройства, управляющие светом

Управлять режимами включения света можно по-разному. Это может быть подчинение всех осветительных приборов квартиры либо дома одному контроллеру, который установлен в определенной точке помещения, а может быть управление с ИК-пульта светом во всех комнатах и помещениях.

Бывает, что требуется передача управления автоматике, это возможно, если прописать сценарий режимов либо довериться умному датчику, который «поймет», когда необходимо освещение, а когда оно совершенно не нужно. Даже элементарный одиночный выключатель света с дистанционным управлением способен облегчить жизнь, добавив в нее комфорта.

Конечно, наибольшее количество вариантов управления светом концентрируется в системе «умный дом». Она может объединить множество режимов, на которых стоит остановиться чуть подробнее.

Но для начала нужно понять, для чего может пригодится дистанционное управление световыми приборами. К примеру, человек уезжает в отпуск и волнуется за сохранность своих вещей в пустующей квартире. Вот тут на помощь придет автоматическое включение и выключение света. Работая по заданному владельцем сценарию, автоматика создаст видимость присутствия хозяина, тем самым избавит от потенциальных воров. И эти примеры можно приводить еще достаточно долго, на преимуществах таких систем мы остановимся позднее. Что важнее понять – какие режимы управления светом существуют на данный момент.

Режим централизованного управления

Если помещения находятся на значительном удалении, как бывает на предприятиях, имеет смысл установка специальных электрощитов управления. Любое из зданий, будь то отдельный цех или сторожка, можно отключить от сетевого питания, используя дистанционное управление светом с центрального пульта.

Такой вид управления также может быть использован и в квартире, если установить общий контроллер возле входа. При спешке, выходе из дома на работу да и просто из нежелания ходить по комнатам, выключая свет, можно отключить питание световых приборов нажатием одной кнопки. Быстро, просто и удобно! Конечно, централизованно управлять освещением можно и посредством нажатия кнопки на компьютере, но это уже будет совсем другой режим.

Режим дистанционного управления


Примерное расположение приемников сигнала с пульта ДУ

Дистанционный режим возможно осуществлять в виде различных вариантов.

Самым доступным является выключатель света с пультом ДУ, который внешне схож с подобным устройством для телевизоров. Обычно на пульте дистанционного управления расположено 2–7 кнопок, из которых каждая «общается» со своей группой приборов. В таких группах может быть объединено до 260 потребителей. Так при помощи подобного ИК-пульта дистанционного управления возможно не только включение и отключение приборов, но и приглушение освещения, как это делается при помощи диммера. Конечно, у такого режима управления освещением есть как сторонники, так и противники.

К примеру, для чего выключатель с пультом управления освещением туалета? Ведь выключатель находится при входе и нет никакого труда нажать на него, но сколько людей, столько и мнений. По сути, удобным такой режим будет при многоуровневой подсветке потолка много- или одноцветной светодиодной лентой. Ну а дистанционное управление уличным освещением – вообще верх удобства. Дистанционное включение подсветки нужных объектов ландшафта или выключение освещения за ненадобностью не выходя из дома наверняка привлечет любого.

Компьютерный режим

Управлять светом с компьютера, планшета или смартфона можно как не выходя из дома, так и находясь на работе или вообще на отдыхе за границей. Необходимо лишь через специальную программу войти по своему идентификатору и, если утрированно, включатель уже в руках, можно выполнять любые действия с освещением – выключить отдельные управляемые системой приборы, если это необходимо, создать эффект того, что дома кто-то есть и т. д.


Режим автоматики

Этот режим поддерживают 3 устройства:

  1. Датчик движения – незаменим в таких помещениях, как ванная или туалет. Особенно при наличии в квартире маленьких детей, которые по причине невысокого роста просто не дотянутся до выключателя. Свет зажжется в момент их входа и погаснет в течение минуты после того, как в помещении никого не останется.
  2. Фотоэлемент – удобен для управления освещением улиц и придомовых территорий. При наступлении темноты во дворе дома включится искусственное освещение, а с первыми лучами солнца оно погаснет без участия хозяина.
  3. Таймер – это опять же возможность создать эффект присутствия, или установить время, в которое будет работать, к примеру, наружная реклама магазина. Если он не работает с 22:00 до 6:00, то и рекламе незачем потреблять электроэнергию. При помощи таймера она будет на это время отключена.

Существуют также ультразвуковые, инфракрасные (ИК), голосовые и микроволновые датчики, управляющие освещением. На них останавливаться нет смысла по той причине, что принцип их работы схож с другими датчиками, а цена значительно выше. Но в то же время у таких устройств происходят очень частые ложные срабатывания, чего нельзя сказать о фотоэлементах или таймере.

Лампы с ДУ



Весьма интересный вариант управления освещением, правда, при условии, что помещение небольшое. Такие лампы также управляются с пульта дистанционного управления, и в зависимости от стоимости могут быть одноцветными, цветными и даже со встроенным аккумулятором, что весьма полезно в новостройках и совсем старых домах, где отключение электроэнергии – привычное дело.

Более дешевые лампы такого типа идут в комплекте с пультом, на котором лишь одна кнопка, посредством которой производится включение и переключение режимов прибора с более яркого света на умеренный. На более дорогих устройствах есть возможность переключения цветовых режимов освещения, а на ИК-пульте ДУ присутствуют кнопки всех цветов для включения того или иного света.

Контроллеры родом из Китая

Для тех, кому не нужен слишком большой функционал системы беспроводного управления, вполне подойдет ее бюджетный вариант, где используется управление освещением по радиоканалу. Чаще всего в комплектацию таких устройств входят блоки коммутаторов (контроллеры для освещения) в количестве 4–5 штук, к которым и подключаются источники света. Управляются они также посредством ПДУ, он идет в комплекте. Минус в том, что дополнительные блоки запрограммировать не удастся, равно как и второй пульт. Зато стоимость подобной системы часто ниже более продвинутых вариантов в 10 раз, а иногда и более. Целесообразным будет рассмотреть технические данные подобной системы управления светом:


Смонтировать подобное дистанционное управление освещением своими руками вполне приемлемо. Схема подключения проста, с ней справится любой новичок с элементарными познаниями в электробезопасности.

Все вышеперечисленные датчики, коммутационные блоки и контроллеры заметно облегчают жизнь. Если это простые устройства (такие, как выключатель света с пультом ДУ), они не потребуют при установке замены проводов либо их наращивания, необходимо только поменять выключатели или соединить приборы освещения с коммутационным блоком либо контроллером.

Конечно, для установки более серьезных систем нужно будет формировать целую сеть, которая объединит потребители. Но ведь при установке даже одного из подобных устройств можно немного ближе подойти к улучшению качества жизни, к тому же это огромный опыт, который может пригодиться в будущем. А система дистанционного управления освещением будет не только радовать удобством, но и поможет в экономии электричества.

Приветствую муськовчан!

Сегодняшний обзор посвящён дистанционному управлению люстрой, или любым другим светильником. Лень, как известно, двигатель прогресса, и она сподвигла меня на покупку этого девайса. Ну очень лениво вставать с кровати чтоб выключить верхний свет.

Интересная фигня

Пока создавал обзор, у меня что то глюкнуло, и я не мог вставить в него ни картинок ни ссылок, оказалось что он в таком виде опубликовался.)))
Я пишу новый обзор, а оказывается у меня уже рейтинг растет, и куча комментов.
Исправить тот обзор не удается, поэтому снес его и оставил новый.

Комменты с того обзора:

Супер обзор!!! Кнопку опубликовать случайно нажали?)))) Сделал скрин для потомков!

VAlm27 апреля 2017, 09:25
Вот она главная интрига обзора)))):
Заинтересовались? Прошу под кат…
А под Катом… ничего…)))) Походу автор сохранил обзор и пошел обедать))))
Ну очень лениво вставать с кровати чтоб выключить верхний свет.
Видать писать обзор тоже лениво…)))

Dayshadow27 апреля 2017, 09:31
брал идентичный внешне, только с наклейкой TUOXIN на 3 канала по 1кВт дороже данного раза в полтора
выключателем доволен

Напомню главную интригу девайса. Потому что пока в обзоре об этом не сказано:)
Хотя это и не секрет вовсе, но, как оказалось, есть люди, которые об этом не знают.
Если пульт затерялся, то переключать группы можно и без него.
Если штатным выключателем коротко прерывать питание и включать вновь (т.е. подавать питание на люстру, оснащённую этой коробочкой, импульсами), то группы будут последовательно переключаться.
Отсюда вывод. Нет, даже два вывода.
1. Отказываться от штатного выключателя нельзя. Пусть лучше он будет постоянно включённым. Зато всегда остаётся возможность обесточить китайскую коробочку или управлять светом со штатного выключателя.
2. Если к люстре проложена всего пара проводов (т.е. светильник был однорожковый), то, встроив такую коробочку в люстру, можно получать полноценную двух- или трёх-групповую люстру. С одноклавишного выключателя.

VAlm27 апреля 2017, 09:37
Вот чем мне нравится Муська, что даже без автора обзор допишут и допилят в комментариях… Автор прийдет и офигеет…))))

Hegy27 апреля 2017, 09:45
Для себя могу выделить минус в том, что, при обесточивании и повторном включении, активируется первая группа, что может быть проблемой, если в Вашем доме ночью на 2-5 минут отключают электричество. Просыпаешься в два часа ночи от иллюминации над головой. И если пульт ДУ находится под рукой, это пол беды, а вот если люстра включилась в соседней комнате, то придется топать туда. Ну или держать все пульты на прикроватной тумбочке.

Starson27 апреля 2017, 09:37
Ладно вам, человек вместо Сохранить в черновиках, случайно нажал Опубликовать:)
Вещь, конечно, интереная, но у меня люстра висит с уже встроенной аналогичной системой. Сначала она иногда перестала выключаться с пульта, приходилось выключать выключателем. Потом она стала включаться с небольшой задержкой, т. е. включаешь, а свет появляется через минут 5, в конце концов, стала включаться с очень большой задержкой, т.е. включаешь, а свет может зажеться через несколько часов…

VAlm27 апреля 2017, 09:39
в конце концов, стала включаться с очень большой задержкой, т.е. включаешь, а свет может зажеться через несколько часов…
Это не Баг… Это китайская фича для ленивых… Сегодня лень включать свет, потому включил еще вчера… И вот он и зажегся…)))

VAlm27 апреля 2017, 09:48
Зачем? Это новый прогресивный формат обзора… Людям нравится!!!))) Оставьте как есть…

Как писали в комментах, я зашел и офигел, это точно!
Сначала смотрел в сторону выключателей со встроенным радиомодулем. Но цена не совсем гуманна, и жаба говорила твёрдое нет! А лень тоже не давала покоя. Наконец наткнулся на этот девайс.
Заказал. Трек номер китаец дал, но он был абсолютно бесполезным. Месяц ожидания и посылка добралась до меня.

Упаковка

Обычный почтовый пакет

Внутри пульт и блок в пакетике с гриппером

Содержимое пакетика


Я брал версию с одним каналом управления.

Характеристики со страницы продавана

Каждый набор дистанционного управления переключатель имеет свой специальный код.
Несколько наборов могут быть использованы в одной комнате, без помех
Технические характеристики:
расстояние дистанционного управления: около 8-15 м в помещении, более 20 м на открытом воздухе
входное напряжение: 200-265 В
каждый порт нагрузки: люминесцентная лампа: 800 Вт; энергосберегающие лампы: 150 Вт; LED 65 Вт
рабочая температура: от-20 до + 60 по цельсию

Питание: 12 В 23A аккумулятор(не входит в комплект)


Фото пульта отдельно

Пульт универсальный под разные версии. дополнительные кнопки у меня не работают.
Подключается в разрыв провода на люстру или лампу. Штатным выключателем включается и выключается. Нажатием кнопки А или On/Off можно включить или выключить лампу. при условии что настенный выключатель включен:). Если выключить с пульта, настенным выключателем выключив и включив можно зажечь лампу. В многоканальных версиях, настенным выключателем можно переключать лампы. Кнопка Sleep на пульте для меня осталась загадкой. При нажатии на нее лампочка гаснет и тут же включается обратно.
Блок управления разместился под колпаком провода люстры на потолке. Пульт естесственно у кровати. При работе реле конечно щелкает довольно громко. Утром выключаю настенный выключатель. Чтоб это китайское чудо не было постоянно под напряжением без присмотра.

Использование пульта для управления освещением позволяет создать более комфортные условия. Например, во время въезда на участок при установленной автоматической системе включения света можно забыть о поиске выключателя в темноте. Также дистанционное управление позволяет включать лампы в любой комнате или вообще забыть о выключателях, если приборы включаются автоматически.

Дистанционное управление

Включение на расстоянии может осуществляться несколькими способами. Чаще всего используется дистанционный пульт.

Собираясь установить систему дистанционного управления светом, следует помнить о том, что не всегда такое оборудование нужно покупать. В небольших квартирах не имеет смысла использовать пульт, так как необходимость во включении определенного светильника связана с посещением конкретной комнаты. Именно поэтому стоит заранее подумать, нужна ли вам система дистанционного включения света.

Устанавливать систему беспроводного включения освещения в квартире стоит только в случае, если в ней установлены светильники в несколько ярусов. Например, если в комнате имеется люстра, потолочные и настенные светильники, то удобнее осуществлять включение при использовании ПДУ.

Дистанционное управление необходимо в случае, если оно применяется для включения фонарей, расположенных на улице или около входа в дом. Пультом можно включать светильники в технических постройках, около входа в дом или управлять подсветкой таких элементов участка, как клумбы или фонтан.

Кроме основного ПДУ, можно использовать брелок, который выполняет небольшое количество функций. Например, часто используются брелоки, которые предназначены для включения света около ворот или входной двери.

При желании можно установить на компьютер программное обеспечение, которое позволяет осуществлять управление светильниками во всем доме. Также можно настроить систему таким образом, чтобы управлять лампами можно было с телефона.

Самый простой вариант – установка настенного контроллера. При помощи таких приборов можно включать свет в определенных помещениях и регулировать интенсивность освещения.

Централизованное управление

Дистанционное управление освещением в доме можно организовать несколькими способами. Одним из распространенных является установка щита. Например, если освещение в бане или другой постройке на участке не нужно, его можно отключить из дома благодаря щиту. При этом отключение и включение приборов можно производить как аппаратным способом, так и при использовании специального контроллера.

Некоторые владельцы домов устанавливают и настраивают приборы таким образом, чтобы ими можно было управлять с компьютера.

Автоматическое управление освещением

Автоматические системы очень удобны, так как при желании можно установить датчики движения и забыть о необходимости искать выключатели в темноте. При появлении в комнате свет будет загораться автоматически.

Благодаря датчикам движения свет автоматически выключается в комнате после того, как из нее вышли. Благодаря фотоэлементам при наступлении сумерек начинает работать фонарь около входной двери. Также в ночное время включаются фонари, установленные на дорожках. С рассветом фонари автоматически отключаются.

Автоматическое управление освещением может происходить благодаря таймеру, если включать свет нужно в определенное время. В пример можно привести ситуацию, когда человек приходит домой в одно и то же время.

Блок и контроллер управления

Для включения и выключения устройств на расстоянии необходимо установить и настроить несколько приборов. Некоторые из них управляются владельцем дома, а остальные приводятся в действие датчиками или другими устройствами.

Блок автоматического управления освещением применяется для включения и отключения групп осветительных устройств. Он подключается к определенной группе изделий и при нажатии на кнопку способствует подаче питания.

Существуют блоки, которые позволяют производить включение и отключение пультом. Каждую кнопку на таком устройстве можно программировать на определенное действие.

Контроллер необходим для автоматического дистанционного включения ламп. Установку данных устройств стоит доверять только профессионалам, так как совершение ошибок во время подключения может привести к тому, что система будет неэффективной и даже опасной.

Датчики управления

Такие изделия разделяют на два типа:

  • датчики движения;
  • устройства, определяющие уровень освещенности.

Такие устройства работают автоматически. Пиросенсоры способны улавливать тепловое излучение. Благодаря этому и происходит включение ламп. Датчики движения работают благодаря инфракрасному излучению, которое не проходит через препятствия.

Часто приобретаются изделия для дистанционного управления освещением от компании Elektrostandard.

Дистанционно управляемые выключатели

Часто владельцами домов приобретаются изделия, которые включаются при помощи пульта, посылающего инфракрасные лучи. Включение ламп происходит при использовании специального пульта.

К преимуществам таких выключателей можно отнести:

  • возможность осуществлять управление освещением из любого места в доме;
  • наличие программ, которые позволяют управлять описываемыми устройствами со смартфона;
  • возможность использовать переходники, которые переводят инфракрасное излучение в радиочастотное.

Если настроить систему таким образом, чтобы ею можно было управлять при помощи смартфона, вы сможете выключить любой светильник в доме, независимо от того, на каком расстоянии от него вы находитесь.

Пульты управления

Для включения и выключения ламп на расстоянии могут использоваться как инфракрасные, так и радиоуправляемые ПДУ. Изделия второго типа являются более популярными, так как отличаются достаточной функциональностью. На таких изделиях может быть около 9 кнопок, которые позволяют управлять несколькими группами осветительных устройств.

При нажатии на определенную кнопку сигнал посылается на все группы приборов, но откликается только одна. В системах «умный дом» подобные изделия позволяют управлять как освещением, так и бытовой техникой.

Многие владельцы домов приобретают изделия от компании Электростандарт, так как они являются достаточно надежными и могут использоваться длительный срок.

Виды дистанционных выключателей

Описываемые устройства позволяют включать и выключать приборы освещения на расстоянии. Они разделяются на два вида:

  • устройства с датчиком движения;
  • изделия со звуковым восприятием.

Первые включают свет, когда кто-то появляется в комнате. Вторые реагируют на какой-либо звук. Например, они могут реагировать на хлопок или голос. Такие устройства позволяют забыть о необходимости искать выключатель в темноте или идти к нему через всю комнату, чтобы выключить лампу.

Оборудовав дом описываемыми устройствами, можно значительно облегчить жизнь и сделать дом более комфортным. Чаще всего подобное оборудование приобретается людьми, которые живут в квартирах и домах больших размеров. В маленьких квартирах в таких системах нет необходимости.

Фотоэлементы и таймеры

Описываемые устройства устанавливаются в местах, где на них не будет попадать свет от фонарей или ламп. Если это правило не будет соблюдено, будет происходить ложное срабатывание. Стоит отметить, что описываемые элементы автоматизированной системы управления освещением не срабатывают во время вспышки молнии или при попадании на них света от фар автомобиля. Включение света происходит только в том случае, когда снизится общий уровень освещенности.

Все описанные устройства позволяют сделать жизнь более комфортной. Самое простое оборудование для дистанционного управления лампами не требует подключения дополнительных проводов во всем доме. Для их использования достаточно заменить выключатели или установить специальные блоки в осветительные приборы. Для создания системы «умный дом» потребуется создать сеть, которая объединит все устройства.

Описываемые приборы устанавливаются людьми, которые создают подсветку помещения. Пультом можно управлять яркостью дополнительных. Это позволяет создать в комнате нужную атмосферу. Например, при помощи подсветки можно сделать комнату более уютной во время просмотра фильма.

Дистанционное управление светом

Дата публикации: .
Категория: Статьи.

Данный вид освещения активно применяется в жилых, офисных и даже производственных помещениях. Наибольшую популярность сегодня получили системы контроля реализованные с помощью радиовыключателей, датчиков движения, контроллеров с пультами управления, смартфонов и компьютеров. Современные технологии позволяют управлять освещением в квартире или на придомовом участке, будучи, находясь за сотни километров от них. Некоторые из них будут рассмотрены в статье.

Преимущество дистанционного управления

Использование устройств дистанционного управления позволяет решить ряд задач:

  • Экономно расходовать электроэнергию;
  • Сделать процесс включения/отключения светильников максимально комфортным;
  • Обезопасить свой дом или квартиру от посягательств злоумышленников (эффект присутствия).

Виды дистанционного управления

Дистанционное включение света бывает проводным и беспроводным, ручным и автоматическим, с возможностью манипулирования светом с устройств, работающих по принципу излучения и приема волн определенных частот: инфракрасным, микроволновым, радиочастотным, звуковым, ультразвуковым, голосовым (управление конкретными командами). В этой статье подробно остановимся на управлении освещением с помощью различного типа излучений, голосовых и звуковых команд.

Инфракрасное и радиоволновое управление светом с пульта

Инфракрасное управление освещением с использованием пульта применяется крайне редко. В основном подобные системы работают по принципу передачи сигнала по радиоканалу. Для возможности манипулирования световыми приборами с помощью ИК-луча в разрыв цепи подключается блок дистанционного управления освещением, например BM8049M. Он позволяет включать и выключатель лампу обычным пультом от телевизора. Для этого на блок наводят пульт, жмут любую клавишу (которая не используется для переключения каналов), после чего команда записывается в памяти и теперь контролировать включение света можно, не вставая с дивана.

Главные недостатки использования ИК-пультов дистанционного управления светом – необходимость в их точном наведении на приемник сигнала, так как они работают только в пределах прямой видимости, и малая дальность действия луча, но в этом случае можно использовать ретрансляторы.

Гораздо большее распространение получили системы управления светом с помощью пульта, в которых сигнал передается с устройства управления на контроллер, регулирующий процесс включения/выключения света на определенной радиочастоте.

Управление светом по радиоканалу более востребовано по нескольким причинам:

  • Возможность управления светом не только пульта, но также компьютера, смартфона и прочих устройств;
  • Радиус действия сигнала – около 100 метров при отсутствии препятствий, 15-25 метров при наличии заграждений;
  • Возможность установки усилителей сигнала и ретрансляторов для лучшей передачи команд с устройства управления.

Система дистанционного управления освещением по радиоканалу с помощью пульта состоит из:

  • Пульта;
  • Аккумулятора;
  • Контроллера дистанционного управления, подключаемого к сети и нагрузке.

Устанавливают контроллер в стену или стакан люстры (смотрите фото). Им можно управлять лампами накаливания, компактными и обычными люминесцентными, галогенными, светодиодными лампами, причем не только единичными светильниками, но и их группой.

Дистанционное управление светом с помощью инфракрасных и радиовыключателей

Инфракрасные выключатели – редкость на рынке светотехники, так как разумнее управлять светом с использованием радиоустройств. Один из самых популярных выключателей – “Сапфир” компании Ноотехника (Беларусь). Эта же компания выпускает множество устройств управления освещением по радиоканалу, в том числе упомянутые ниже. Управляется выключатель любым пультом, например, телевизионным или вручную. Принимает сигналы приемник, расположенный внутри устройства на сенсорной панели. Выключатель света с пультом дистанционного управления представлен на фото.

Радиовыключатели позволяют управлять освещением вручную и с пульта управления (надо делать его привязку), и внешне мало чем отличаются от стандартных “прерывателей цепи”. Их взаимодействие со светильником происходит посредством силовых блоков, подключаемых к сети 220 вольт и нагрузке (смотрите схему подключения). К силовым блокам можно подключать лампы накаливания и галогенные лампы на 220 вольт, галогенки через электронный или ферромагнитный трансформатор, а также люминесцентные и компактные люминесцентные лампы.

Выключатель света с дистанционным управлением располагают в любом удобном для себя месте, силовые блоки – в распределительной коробке или стакане люстры.

Использование датчиков для управления освещением

На рынке светотехники широко представлены различные датчики движения, для дистанционного управления освещением. Наиболее распространенные из них – инфракрасные. Они представляют собой устройства, замыкающие или размыкающие цепь освещения при увеличении уровня инфракрасного излучения в зоне их “видимости”. Как только в поле действия датчика попадает человек или животное, температура тела которых выше температуры фона – свет включается. Как только человек покидает зону действия датчика или несколько секунд находится в неподвижном положении – свет отключается. Монтируются датчики движения чаще всего в подъездах, над входной дверью, реже – внутри квартиры.

Недостатки и преимущества инфракрасных датчиков

К недостаткам использования датчиков движения относят возможность ложных срабатываний (реакция на теплый воздух, солнечные лучи), ухудшение работы на улице из-за атмосферных осадков, отсутствие срабатывания прибора в случае, когда одежда человека не пропускает инфракрасное излучение, постоянное выключение света через 10-15 секунд, как только двигательная активность снижается.

К преимуществам датчиков относят возможность контроля потребления электрической энергии и как следствие снижения денежных затрат, безопасность для здоровья человека, удобство использования.

Подключение инфракрасного датчика движения

Подключение датчиков движения не вызывает трудностей, очень часто встречается схема монтажа, представленная ниже. Для ее реализации необходим трехжильный провод, которым устройство управления освещением запитывается от сети и соединяется с нагрузкой. Фазный провод сети подключается к фазному проводу датчика. Нулевые проводники светильника, сети питания и датчика соединяются вместе. Светильник фазным проводом соединяется с оставшимся проводом датчика.

Выбор инфракрасных датчиков движения

При выборе ИК-датчиков обращают внимание на следующие параметры:

  • Место применения. Датчики выпускаются со степенями защиты от IP20 до IP 55 и бывают выстраиваемыми и навесными. Для использования в квартире выгоднее смотрится встраиваемый датчик, а степень защиты практически не играет роли. Для установки устройства на улице или в подъезде лучше выбрать модель с защитой от пыли и воды, устанавливаемую на кронштейне;
  • Максимальная дальность действия. ИК-датчики улавливают изменение температуры фона на расстоянии 10-20 метров. Те из них, которые планируется установить на улице должны иметь больший радиус “охвата”. В помещении этот параметр ни к чему;
  • Угол обнаружения. В вертикальной плоскости угол обзора датчиков – 15-20 градусов, в горизонтальной – от 60 до 360 градусов;
  • Мощность нагрузки. Перед покупкой датчика надо знать мощность подключаемой к нему нагрузки и выбирать устройство по этим показателям с запасом.

Использование других датчиков движения для управления светом

Кроме инфракрасных регуляторов для управления освещением иногда применяются микроволновые, звуковые и ультразвуковые, а также комбинированные датчики.

Микроволновые датчики

Микроволновые датчики работают по принципу излучения и приема электромагнитных волн. В обычном режиме частота и длина излучаемых и отраженных от объектов волн одинакова. Когда в зону действия датчика попадает человек, эти параметры изменяются, после чего активируется механизм коммутации световой цепи. Преимущества микроволновых датчиков в том, что они являются высокоточными устройствами, отлично работают даже при плохой погоде, а недостатки – возможность ложных срабатываний, высокая цена, вредное излучение у датчиков с большим радиусом охвата.

Ультразвуковые датчики

Ультразвуковые датчики по принципу работы схожи с микроволновыми датчиками. Внутри этих устройств установлен генератор звуковых волн, частотой от 20 до 60 килогерц, которые излучаются и отражаются от объектов, расположенных в поле действия датчика. При попадании человека или животного в радиус охвата, частота приходящих на датчик звуковых волн меняется, что прибор сразу же регистрирует. Недостатки ультразвуковых датчиков: могут не среагировать на плавное перемещение, вызывают дискомфорт у животных. Преимущества датчиков: невысокая стоимость, работают в условиях повышенной влажности, изменения температуры, реагируют на движение независимо от того, одежда из какого материала на человеке.

Комбинированные датчики

Комбинированные датчики совмещают в себе несколько технологий обнаружения движения. Они могут использовать микроволновое и ультразвуковое излучение или инфракрасное и микроволновое. Такие устройства наиболее качественно выполняют поставленные перед ними задачи.

Звуковые датчики

Звуковые датчики реагируют на резкое изменение звука, уровень которого устанавливается путем изменения чувствительности датчика. Чаще всего включают и отключают свет хлопком в ладоши. Разновидностью звуковых датчиков можно считать и голосовые выключатели.

Голосовое управление светом

Голосовое управление световыми приборами в квартире реализуется с помощью голосовых датчиков-выключателей, часто используемых в системах “Умный дом”, а также компьютеров или смартфонов на которых установлена специальная программа.

Выключатели света с дистанционным управлением (голосовые) делятся на два типа: с необходимостью настройки и без нее. В первом случае нужно обучить устройство командам активации, включения и выключения света, во втором случае все команды уже прописаны в памяти и указаны в инструкции, надо только использовать их для управления. Часто подобными выключателями можно управлять не только голосом, но и любым пультом. К таковым относятся “Жако” и “Серви”. Ознакомиться с особенностями их работы можно на сайтах производителей.

Дистанционные выключатели света – обзор способов управления освещением

На протяжении всего своего существования человечество пыталось окружить себя комфортом. Мягкая мебель, ковры, музыка и телевидение. Сначала радовалось тому, что телевизор просто есть, после захотелось большего – и вот уже появился ИК-пульт дистанционного управления для ТВ. Но вот технологии начали добираться и до освещения. Еще каких-то 10–15 лет назад никто и подумать не мог, что для того, чтобы включить или выключить освещение, не придется вставать с любимого дивана, а под рукой будет дистанционный выключатель света.

Мало того, в наше время можно управлять подсветкой или освещением в квартире, находясь за тысячи километров от дома, используя свой планшетный компьютер или даже смартфон. Прогресс не стоит на месте, и в этом можно убедиться на примере выключателей света с дистанционным управлением.

Устройства, управляющие светом

Пульт дистанционного управления освещением

Управлять режимами включения света можно по-разному. Это может быть подчинение всех осветительных приборов квартиры либо дома одному контроллеру, который установлен в определенной точке помещения, а может быть управление с ИК-пульта светом во всех комнатах и помещениях.

Бывает, что требуется передача управления автоматике, это возможно, если прописать сценарий режимов либо довериться умному датчику, который «поймет», когда необходимо освещение, а когда оно совершенно не нужно. Даже элементарный одиночный выключатель света с дистанционным управлением способен облегчить жизнь, добавив в нее комфорта.

Конечно, наибольшее количество вариантов управления светом концентрируется в системе «умный дом». Она может объединить множество режимов, на которых стоит остановиться чуть подробнее.

Но для начала нужно понять, для чего может пригодится дистанционное управление световыми приборами. К примеру, человек уезжает в отпуск и волнуется за сохранность своих вещей в пустующей квартире. Вот тут на помощь придет автоматическое включение и выключение света. Работая по заданному владельцем сценарию, автоматика создаст видимость присутствия хозяина, тем самым избавит от потенциальных воров. И эти примеры можно приводить еще достаточно долго, на преимуществах таких систем мы остановимся позднее. Что важнее понять – какие режимы управления светом существуют на данный момент.

Режим централизованного управления

Если помещения находятся на значительном удалении, как бывает на предприятиях, имеет смысл установка специальных электрощитов управления. Любое из зданий, будь то отдельный цех или сторожка, можно отключить от сетевого питания, используя дистанционное управление светом с центрального пульта.

Такой вид управления также может быть использован и в квартире, если установить общий контроллер возле входа. При спешке, выходе из дома на работу да и просто из нежелания ходить по комнатам, выключая свет, можно отключить питание световых приборов нажатием одной кнопки. Быстро, просто и удобно! Конечно, централизованно управлять освещением можно и посредством нажатия кнопки на компьютере, но это уже будет совсем другой режим.

Режим дистанционного управления

Примерное расположение приемников сигнала с пульта ДУ

Дистанционный режим возможно осуществлять в виде различных вариантов.

Самым доступным является выключатель света с пультом ДУ, который внешне схож с подобным устройством для телевизоров. Обычно на пульте дистанционного управления расположено 2–7 кнопок, из которых каждая «общается» со своей группой приборов. В таких группах может быть объединено до 260 потребителей. Так при помощи подобного ИК-пульта дистанционного управления возможно не только включение и отключение приборов, но и приглушение освещения, как это делается при помощи диммера. Конечно, у такого режима управления освещением есть как сторонники, так и противники.

К примеру, для чего выключатель с пультом управления освещением туалета? Ведь выключатель находится при входе и нет никакого труда нажать на него, но сколько людей, столько и мнений. По сути, удобным такой режим будет при многоуровневой подсветке потолка много- или одноцветной светодиодной лентой. Ну а дистанционное управление уличным освещением – вообще верх удобства. Дистанционное включение подсветки нужных объектов ландшафта или выключение освещения за ненадобностью не выходя из дома наверняка привлечет любого.

Компьютерный режим

Управлять светом с компьютера, планшета или смартфона можно как не выходя из дома, так и находясь на работе или вообще на отдыхе за границей. Необходимо лишь через специальную программу войти по своему идентификатору и, если утрированно, включатель уже в руках, можно выполнять любые действия с освещением – выключить отдельные управляемые системой приборы, если это необходимо, создать эффект того, что дома кто-то есть и т. д.

Контроллер дистанционного управления

Режим автоматики

Этот режим поддерживают 3 устройства:

  1. Датчик движения – незаменим в таких помещениях, как ванная или туалет. Особенно при наличии в квартире маленьких детей, которые по причине невысокого роста просто не дотянутся до выключателя. Свет зажжется в момент их входа и погаснет в течение минуты после того, как в помещении никого не останется.
  2. Фотоэлемент – удобен для управления освещением улиц и придомовых территорий. При наступлении темноты во дворе дома включится искусственное освещение, а с первыми лучами солнца оно погаснет без участия хозяина.
  3. Таймер – это опять же возможность создать эффект присутствия, или установить время, в которое будет работать, к примеру, наружная реклама магазина. Если он не работает с 22:00 до 6:00, то и рекламе незачем потреблять электроэнергию. При помощи таймера она будет на это время отключена.

Существуют также ультразвуковые, инфракрасные (ИК), голосовые и микроволновые датчики, управляющие освещением. На них останавливаться нет смысла по той причине, что принцип их работы схож с другими датчиками, а цена значительно выше. Но в то же время у таких устройств происходят очень частые ложные срабатывания, чего нельзя сказать о фотоэлементах или таймере.

Лампы с ДУ

Варианты отдельных светодиодных ламп с пультом ДУ – многоцветная и одноцветная

Весьма интересный вариант управления освещением, правда, при условии, что помещение небольшое. Такие лампы также управляются с пульта дистанционного управления, и в зависимости от стоимости могут быть одноцветными, цветными и даже со встроенным аккумулятором, что весьма полезно в новостройках и совсем старых домах, где отключение электроэнергии – привычное дело.

Более дешевые лампы такого типа идут в комплекте с пультом, на котором лишь одна кнопка, посредством которой производится включение и переключение режимов прибора с более яркого света на умеренный. На более дорогих устройствах есть возможность переключения цветовых режимов освещения, а на ИК-пульте ДУ присутствуют кнопки всех цветов для включения того или иного света.

Контроллеры родом из Китая

Для тех, кому не нужен слишком большой функционал системы беспроводного управления, вполне подойдет ее бюджетный вариант, где используется управление освещением по радиоканалу. Чаще всего в комплектацию таких устройств входят блоки коммутаторов (контроллеры для освещения) в количестве 4–5 штук, к которым и подключаются источники света. Управляются они также посредством ПДУ, он идет в комплекте. Минус в том, что дополнительные блоки запрограммировать не удастся, равно как и второй пульт. Зато стоимость подобной системы часто ниже более продвинутых вариантов в 10 раз, а иногда и более. Целесообразным будет рассмотреть технические данные подобной системы управления светом:

Смонтировать подобное дистанционное управление освещением своими руками вполне приемлемо. Схема подключения проста, с ней справится любой новичок с элементарными познаниями в электробезопасности.

Все вышеперечисленные датчики, коммутационные блоки и контроллеры заметно облегчают жизнь. Если это простые устройства (такие, как выключатель света с пультом ДУ), они не потребуют при установке замены проводов либо их наращивания, необходимо только поменять выключатели или соединить приборы освещения с коммутационным блоком либо контроллером.

Конечно, для установки более серьезных систем нужно будет формировать целую сеть, которая объединит потребители. Но ведь при установке даже одного из подобных устройств можно немного ближе подойти к улучшению качества жизни, к тому же это огромный опыт, который может пригодиться в будущем. А система дистанционного управления освещением будет не только радовать удобством, но и поможет в экономии электричества.

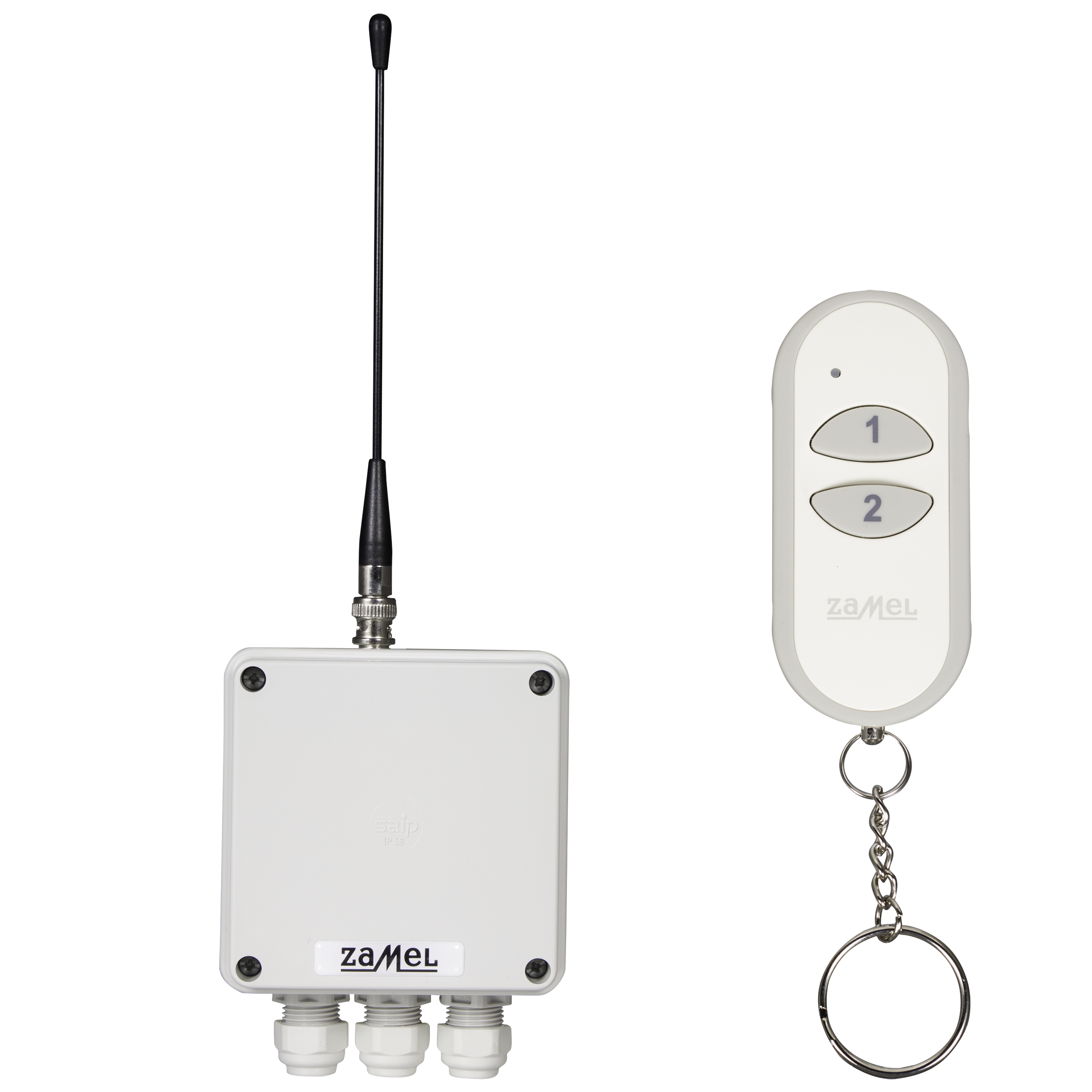

Дистанционный брелок выключатель. Дистанционный выключатель света с пультом для дома. Ручное управление светом

Придя домой после тяжёлого трудового дня и удобно усевшись перед телевизором или занявшись своим любимым делом, вспоминаете, что забыли выключить свет. А так как вставать лень, на помощь приходит пульт управления светом. Он удобен в использовании при регулировке света в помещении. К примеру, если вы сидите на диване с книгой в руках и заметили, что света недостаточно для её прочтения, эту проблему можно решить с пультом управления за несколько секунд.

Такой вид освещения чаще всего используют в офисных и производственных помещениях , но с точки зрения удобства всё большее распространение он приобретает и в жилых. Самыми популярными на сегодняшний день являются системы контроля, которые управляются с помощью датчика движения и радиовыключателя. Кроме того, можно использовать компьютеры, смартфоны и миниатюрные контроллеры типа Arduino или компактные платы – например, Raspberry Pi.

Преимуществами современных технологий является то, что управлять светом можно не только находясь именно в этом помещении, но и с улицы или находясь за сотни тысяч километров от дома.

Принцип работы устройства

Дистанционное управление светом с пульта осуществляется с помощью регулировочных процессов и параметров управления. Проще говоря, чтобы светом можно было управлять с любой точки квартиры с помощью дистанционного пульта, в электрическую проводку монтируются устройства, передающие специальный радиосигнал.

С помощью него и специальных встроенных технологий система освещения обменивается пакетом информационных данных с пультом дистанционного управления. В пакет могут входить коды, которые отвечают за ту или иную команду, они же, в свою очередь, могут быть запрограммированы специалистом так, как удобно будет владельцу.

Иногда могут возникнуть проблемы управления со слишком большой дистанции, в этом случае для повышения надёжности передачи сигнала в пульт устраивают функцию повтора, с помощью которой в управляющее средство информация передаётся регулярно и последовательно несколько раз.

При покупке управляющего устройства следует обратить внимание, что каждому дистанционному выключателю при подключении к сети присваивается системой уникальный сетевой адрес. Проще говоря, некоторые радиопередатчики сигнала отзываются только на те команды, которые были зафиксированы при программировании в памяти средства управления.

Преимущества и недостатки дистанционного пульта

Имея в своём арсенале дистанционный пульт, человек не только упрощает себе жизнь, но и делает её более комфортной.

Кроме главного преимущества – управления световыми потоками с большой или маленькой дистанции – есть и другие, к ним можно отнести:

По сравнению с преимуществами этого типа устройства недостатков не так уж и много. К ним можно отнести то, что ценовая категория на такие дистанционные пульты управления является высокой. Датчики движения, которые иногда могут ложно срабатывать из-за реакции на солнечные лучи или тёплый воздух, тоже не добавляют комфорта в эксплуатации . Если используется пульт управления с улицы, точность срабатывания управления ухудшается за счёт атмосферных осадков или в случаях, когда вы находитесь возле сигналов электромагнитного излучения.

Функциональность системы управления

В базовые умения дистанционного пульта входит отключение светильной лампы с расстояния. Если же вы купили современную лампу или люстру, в ней есть возможность отключать не все устройство, как в обычных лампах, а только определённый сегмент.

Этот вид отключения определённого сегмента лампы помогает не только экономить электроэнергию, но и в обычной жизни вечером помогает подготовиться ко сну. Если нет необходимости пользоваться полной мощностью световых потоков, он тоже пригодится.

Вы сможете с лёгкостью менять освещение комнаты на подходящий для вас уровень. Кроме обычных настроек света, в современных системах управления имеется возможность последнего запоминания или фиксации выстраиваемой для вас функции освещения. Это является очень удобной функцией в быту: вам не нужно будет постоянно настраивать свет, стоит один раз запрограммировать пульт на несколько этапов удобного для вас паттерна.

Запоминает устройство с помощью встроенного в него диммера, который способен долгое время хранить указанные ему настройки управления.

Если у вас в семье есть маленький ребёнок, постоянно играющийся с пультом, или вы постоянно забываете, где его оставили, в большинстве новых устройств имеются звуковые или световые сигнализаторы, которые помогают в быстром режиме их найти. Чтобы заработал этот режим, достаточно активировать контакт радиопередатчика звукового сигнала.

Характеристики стандартного выключателя

В большинстве случаев каждая функциональная система управления обладает своими уникальными характеристиками. Каждый производитель своего гаджета пытается сделать устройство, которое ничем бы не напоминало другие модели и было уникально в своём роде. Но в современных реалиях это сделать очень трудно, так как производственный рынок кишит огромным ассортиментом продукции, а унифицированность может обеспечить более длительную поддержку со стороны энтузиастов.

Стандартный дистанционный пульт управления обладает такими техническими характеристиками:

  • Пиковая мощность до 12 милливатт.
  • Диапазон рабочих частот колеблется в районе от 450 до 900 мегагерц.
  • Приблизительная мощность коммутации находится в пределах от 300 ватт до 6 киловатт.
  • Расстояние длительности срабатывания от жилого помещения колеблется в пределах от 40 до 500 метров.

При выборе системы освещения с пультом управления обращайте внимание на мощность передатчика и приёмника сигнала. От этих параметров будет зависеть расстояние активного управления. При этом мощность передатчика считается основной характеристикой, от которой будет зависеть работоспособность устройства, уровень быстродействия и отзывчивости системы.

Смена освещения с помощью смартфона

Если вы отважились на покупку новой люстры с дистанционным пультом, обратите внимание, что существует дистанционное управление светом от вашего смартфона. Принцип работы похож на стандартный выключател ь, только на ваш телефон устанавливается синхронизация данных передатчика с мобильным устройством и отправляются коды активации. Проще говоря, вместо дистанционного пульта вы используете свой смартфон.

Преимуществами такого вида управления является удобство, так как на телефон устанавливается специальное приложение, управление упрощается в несколько раз за счёт большого дисплея и его возможностей.

Можно использовать разные виды приложений – использовать устройство не как включатель и выключатель света, регулировать мощность и интенсивность света. Принцип работы прост, передача команд производится с помощью радиоприёмного сигнала в виде закодированных сообщений текстового вида.

К минусам такого вида управления можно отнести то, что корпус смартфона сделан с добавлением металлических частей, это приводит к серьёзным искажениям сигнала.

Подключение системы к освещению

Принцип подсоединения дистанционной системы управления может отличаться в зависимости от типа источника света, который будет использоваться.

Если подсоединение будет производиться с лампами стандартного накаливания, монтаж осуществляется по схеме стандартного подключения простейшего выключателя.

В большинстве случаев пульты управления продаются в комплекте с лампами и светильниками светодиодного типа или используются LED-лампы с энергосберегающей функцией. Подключения такого вида светильного устройства имеет некоторые нюансы.

Чтобы монтаж прошёл успешно и в итоге вы получили безопасную корректную систему освещения, нужно продумать организацию полноценного питания. Выключатели дистанционного характера должны монтироваться как можно ближе к источнику света. Главное – обеспечение качественного контакта между деталями и наличие стабильного источника напряжения.

Если у вас в планах есть система освещения двора или сада и вы хотите управлять ими с помощью дистанционного устройства, при выборе отдавайте предпочтение мощным радиоустройствам, которые смогут производить обмен сигналами в диапазоне 200 метров.

Чтобы изменять разные параметры, такие как яркость или частота мигания и другие в светодиодном освещении, цепи выходных элементов должны быть собраны на базе полупроводниковых транзисторов.

Если управление выполняется не только с помощью дистанционной системы управления, но и, например, используются голосовые команды, то подключение системы возможно на месте типичного выключателя при наличии дополнительного кабеля питания.

Виды дистанционного управления

Ассортимент, который предлагает производитель, огромен. Приводятся различные характеристики: мощность, дальность и т. д. При выборе нужно чётко определить ваши потребности и выбирать выключатель под себя.

Существуют разные виды дистанционного управления:

  • Проводное и беспроводное.
  • Автоматическое или ручное.

По типу сигналов, использующихся для обработки управляющих команд: инфракрасные, радиочастотные, голосовые, микроволновые, ультразвуковые.

Широкое распространение приобрели датчики управления освещением, которые используются в местах нечастого пребывания людей, таких, например, как коридор, туалет, ванна, уличные проулки и т. д. Наиболее популярным считается инфракрасный датчик движения.

Подключить такой вид датчика не вызывает трудностей, в интернете можно найти типичную схему монтажа. Для этого понадобится трёхжильный провод достаточной толщины сечения. Нулевые провода электрической сети, датчика и светильника соединяются вместе, одна из фаз подключается к фазе на датчике, а другая – к его последнему проводу.

Данный вид освещения активно применяется в жилых, офисных и даже производственных помещениях. Наибольшую популярность сегодня получили системы контроля реализованные с помощью радиовыключателей, датчиков движения, контроллеров с пультами управления, смартфонов и компьютеров. Современные технологии позволяют управлять или на придомовом участке, будучи, находясь за сотни километров от них. Некоторые из них будут рассмотрены в статье.

Преимущество дистанционного управления

Использование устройств дистанционного управления позволяет решить ряд задач:

  • Экономно расходовать электроэнергию;
  • Сделать процесс включения/отключения светильников максимально комфортным;
  • Обезопасить свой дом или квартиру от посягательств злоумышленников (эффект присутствия).

Виды дистанционного управления

Дистанционное включение света бывает проводным и беспроводным, ручным и автоматическим, с возможностью манипулирования светом с устройств, работающих по принципу излучения и приема волн определенных частот: инфракрасным, микроволновым, радиочастотным, звуковым, ультразвуковым, голосовым (управление конкретными командами). В этой статье подробно остановимся на управлении освещением с помощью различного типа излучений, голосовых и звуковых команд.

Инфракрасное и радиоволновое управление светом с пульта

Инфракрасное управление освещением с использованием пульта применяется крайне редко. В основном подобные системы работают по принципу передачи сигнала по радиоканалу. Для возможности манипулирования световыми приборами с помощью ИК-луча в разрыв цепи подключается блок дистанционного управления освещением, например BM8049M. Он позволяет включать и выключатель лампу обычным пультом от телевизора. Для этого на блок наводят пульт, жмут любую клавишу (которая не используется для переключения каналов), после чего команда записывается в памяти и теперь контролировать включение света можно, не вставая с дивана.

Главные недостатки использования ИК-пультов дистанционного управления светом – необходимость в их точном наведении на приемник сигнала, так как они работают только в пределах прямой видимости, и малая дальность действия луча, но в этом случае можно использовать ретрансляторы.

Гораздо большее распространение получили системы управления светом с помощью пульта, в которых сигнал передается с устройства управления на контроллер, регулирующий процесс включения/выключения света на определенной радиочастоте.

Управление светом по радиоканалу более востребовано по нескольким причинам:

  • Возможность управления светом не только пульта, но также компьютера, смартфона и прочих устройств;
  • Радиус действия сигнала – около 100 метров при отсутствии препятствий, 15-25 метров при наличии заграждений;
  • Возможность установки усилителей сигнала и ретрансляторов для лучшей передачи команд с устройства управления.

Система дистанционного управления освещением по радиоканалу с помощью пульта состоит из:

  • Пульта;
  • Аккумулятора;
  • Контроллера дистанционного управления, подключаемого к сети и нагрузке.

Устанавливают контроллер в стену или стакан люстры (смотрите фото). Им можно управлять лампами накаливания, компактными и обычными люминесцентными, галогенными, светодиодными лампами, причем не только единичными светильниками, но и их группой.

Обзор блоков дистанционного управления освещением, китайского производства, при помощи пульта, по радиоканалу, видео:

Дистанционное управление светом с помощью инфракрасных и радиовыключателей

Инфракрасные выключатели – редкость на рынке светотехники, так как разумнее управлять светом с использованием радиоустройств. Один из самых популярных выключателей – “Сапфир” компании Ноотехника (Беларусь). Эта же компания выпускает множество устройств управления освещением по радиоканалу, в том числе упомянутые ниже. Управляется выключатель любым пультом, например, телевизионным или вручную. Принимает сигналы приемник, расположенный внутри устройства на сенсорной панели. Выключатель света с пультом дистанционного управления представлен на фото.

Обзор ИК-выключателя “Сапфир”, видео:

Выключатель света с дистанционным управлением располагают в любом удобном для себя месте, силовые блоки – в распределительной коробке или стакане люстры.

Пример “привязки” блока управления освещением к радиовыключателю, видео:

Использование датчиков для управления освещением

На рынке светотехники широко представлены различные датчики движения, для дистанционного управления освещением. Наиболее распространенные из них – инфракрасные. Они представляют собой устройства, замыкающие или размыкающие цепь освещения при увеличении уровня инфракрасного излучения в зоне их “видимости”. Как только в поле действия датчика попадает человек или животное, температура тела которых выше температуры фона – свет включается. Как только человек покидает зону действия датчика или несколько секунд находится в неподвижном положении – свет отключается. Монтируются датчики движения чаще всего в подъездах, над входной дверью, реже – внутри квартиры.

Недостатки и преимущества инфракрасных датчиков

К недостаткам использования датчиков движения относят возможность ложных срабатываний (реакция на теплый воздух, солнечные лучи), ухудшение работы на улице из-за атмосферных осадков, отсутствие срабатывания прибора в случае, когда одежда человека не пропускает инфракрасное излучение, постоянное выключение света через 10-15 секунд, как только двигательная активность снижается.

К преимуществам датчиков относят возможность контроля потребления электрической энергии и как следствие снижения денежных затрат, безопасность для здоровья человека, удобство использования.

Подключение датчиков движения не вызывает трудностей, очень часто встречается схема монтажа, представленная ниже. Для ее реализации необходим трехжильный провод, которым устройство управления освещением запитывается от сети и соединяется с нагрузкой. Фазный провод сети подключается к фазному проводу датчика. Нулевые проводники светильника, сети питания и датчика соединяются вместе. Светильник фазным проводом соединяется с оставшимся проводом датчика.

Выбор инфракрасных датчиков движения

При выборе ИК-датчиков обращают внимание на следующие параметры:

  • Место применения. Датчики выпускаются со степенями защиты от IP20 до IP 55 и бывают выстраиваемыми и навесными. Для использования в квартире выгоднее смотрится встраиваемый датчик, а степень защиты практически не играет роли. Для установки устройства на улице или в подъезде лучше выбрать модель с защитой от пыли и воды, устанавливаемую на кронштейне;
  • Максимальная дальность действия. ИК-датчики улавливают изменение температуры фона на расстоянии 10-20 метров. Те из них, которые планируется установить на улице должны иметь больший радиус “охвата”. В помещении этот параметр ни к чему;
  • Угол обнаружения. В вертикальной плоскости угол обзора датчиков – 15-20 градусов, в горизонтальной – от 60 до 360 градусов;
  • Мощность нагрузки. Перед покупкой датчика надо знать мощность подключаемой к нему нагрузки и выбирать устройство по этим показателям с запасом.

Использование других датчиков движения для управления светом

Кроме инфракрасных регуляторов для управления освещением иногда применяются микроволновые, звуковые и ультразвуковые, а также комбинированные датчики.

Микроволновые датчики

Микроволновые датчики работают по принципу излучения и приема электромагнитных волн. В обычном режиме частота и длина излучаемых и отраженных от объектов волн одинакова. Когда в зону действия датчика попадает человек, эти параметры изменяются, после чего активируется механизм коммутации световой цепи. Преимущества микроволновых датчиков в том, что они являются высокоточными устройствами, отлично работают даже при плохой погоде, а недостатки – возможность ложных срабатываний, высокая цена, вредное излучение у датчиков с большим радиусом охвата.

Ультразвуковые датчики

Ультразвуковые датчики по принципу работы схожи с микроволновыми датчиками. Внутри этих устройств установлен генератор звуковых волн, частотой от 20 до 60 килогерц, которые излучаются и отражаются от объектов, расположенных в поле действия датчика. При попадании человека или животного в радиус охвата, частота приходящих на датчик звуковых волн меняется, что прибор сразу же регистрирует. Недостатки ультразвуковых датчиков: могут не среагировать на плавное перемещение, вызывают дискомфорт у животных. Преимущества датчиков: невысокая стоимость, работают в условиях повышенной влажности, изменения температуры, реагируют на движение независимо от того, одежда из какого материала на человеке.

Комбинированные датчики

Комбинированные датчики совмещают в себе несколько технологий обнаружения движения. Они могут использовать микроволновое и ультразвуковое излучение или инфракрасное и микроволновое. Такие устройства наиболее качественно выполняют поставленные перед ними задачи.

Звуковые датчики

Звуковые датчики реагируют на резкое изменение звука, уровень которого устанавливается путем изменения чувствительности датчика. Чаще всего включают и отключают свет хлопком в ладоши. Разновидностью звуковых датчиков можно считать и голосовые выключатели.

Голосовое управление светом

Голосовое управление световыми приборами в квартире реализуется с помощью голосовых датчиков-выключателей, часто используемых в системах “Умный дом”, а также компьютеров или смартфонов на которых установлена специальная программа.

Выключатели света с дистанционным управлением (голосовые) делятся на два типа: с необходимостью настройки и без нее. В первом случае нужно обучить устройство командам активации, включения и выключения света, во втором случае все команды уже прописаны в памяти и указаны в инструкции, надо только использовать их для управления. Часто подобными выключателями можно управлять не только голосом, но и любым пультом. К таковым относятся “Жако” и “Серви”. Ознакомиться с особенностями их работы можно на сайтах производителей.

Всем привет!
Засела у меня в голове мысль установить в квартире сенсорные выключатели света. Долго откладывал эту затею, но наконец решился и приобрел одно такое устройство.
О нем и хочу рассказать.
Вещь для меня новая, ни у кого из знакомых не видел и лично не пользовался. Вдохновился отзывами и обзорами людей из интернета. Было решено приобрести один экземпляр для, так сказать, пробы. Расположение одного из выключателей (именно его я и собрался заменить) в моей квартире не поддается никакой логике и с удобным использованием ничего общего не имеет. Поэтому наличие возможности управления новым выключателем с пульта для меня было жирным плюсом.
И вот посылка с девайсом у меня на столе.


Внутри небольшая коробочка с обозначением конфигурации выключателя. Из информации о производителе только надпись Made in China.


Содержимое коробки полностью соответствует перечню на сайте. В него входит: непосредственно сам выключатель, пульт дистанционного управления, элемент подключаемый в электрическую цепь (необязательно) и инструкция развертыш на английском и китайском языках.


Технические характеристики:
Номинальное напряжение: AC 110-240
Максимальная нагрузка: 3-300W, 800W общая
Рабочая температура: -20 ° C ~ 70 ° C
Относительная влажность: 10% ~ 93% (без конденсации)
Рабочая частота: 50 / 60Hz
Потребление энергии: 0. 02W
Количество включений: 100000 раз
Данный выключатель работает с одним потребителем, также есть версии для работы с двумя и тремя. (Имею ввиду линии подключения).
Внешний вид такой как я и ожидал, рассматривая фото на сайте магазина. Качество изготовления довольно приличное, собрано все тоже ровно и аккуратно.


Основные размеры устройства (в мм).


Беглым взглядом посмотрев в инструкцию, приступил к демонтажу старого выключателя. Но все оказалось не так просто. Углубление в стене оказалось раздолбаное и монтажная коробка тоже требовала замены. В итоге собрал, пока, все как было. А дабы удовлетворить свой интерес – подключил выключатель к настольной лампе. Здесь сложностей не возникло. Работает выключатель от малейшего прикосновения в область где светится контрольный светодиод, переключения происходят совершенно беззвучно. Обратил внимание, что чувствительности сенсора достаточно для срабатывания когда палец находится на расстоянии около 3-4 мм от выключателя. Кстати яркость светодиода (который светит в выключенном состоянии) ровно такая, чтобы увидеть расположение выключателя в темноте.


Разборка
Снимаем декоративную крышку, которая представляет из себя пластину из оргстекла приклеенную к пластиковой рамке.


Белая область и есть тот чувствительный элемент, который реагирует на касания. Далее снимаем верхнюю плату с сенсором. Она соединена с нижней через «колодку» контактов.


Отдельные фото.


Нижняя плата крепится к основанию выключателя тремя саморезами. Откручиваем и вынимаем.


Вид сзади.


В электронике я не силен, поэтому подробного описания дать не смогу. Как я понял алюминиевая пластина предназначена для отвода тепла и привинчена к элементу который отвечает за переключения. Замерить температуру пластины и других элементов не могу, но тактильно за 2 часа работы при нагрузке лампой накаливания 60Вт, ничего не нагрелось.
Вот что находится под самой пластиной.


Пульт дистанционного управления.
Выключатель комплектуется пультом работающим на частоте 433 MHz. Дизайн пульта в виде брелка от сигнализации мопеда.


Собран достаточно неплохо. Пульт имеет четыре программируемые кнопки, которые во избежание случайных нажатий, закрываются шторкой, хотя и так достаточно тугие чтобы случайно нажать. Во время нажатий загорается синий светодиод. Такими пультами комплектуется большинство устройств такого типа (я так понимаю чтобы снизить их стоимость), а к некоторым вообще нужно покупать отдельно. Имеется возможность приобрести более «домашний» пульт.
Открутив 3 самореза пульт раскладывается на 3 части, хромированная вставка выполнена из металла.


Питание происходит от батарейки типа 27А.

.
Приятно удивила дальность действия пульта. В квартире он работал из любой точки что для меня является достаточным. Решил выйти на улицу для испытаний дальности (живу на втором этаже), отходя от дома продолжал производить вкл-выкл, на расстоянии около 50 м все работает (дальше окно скрылось из обзора за углом). Думаю такому радиусу действия найдут применение в частном секторе.
Обучение кнопок пульта довольно простое. Кнопки можно настроить на три режима работы:
1. Включить-выключить,
2. Только включить,
3. Только выключить.
Для настройки исходное положения выключателя- выкл. Прикасаемся к сенсору и ждем единичного звукового сигнала, после нажимаем нужную кнопку на пульте, слышим контрольный звуковой сигнал и готово – кнопка настроена на первый режим работы. Для наглядности я сделал ролик в котором можно посмотреть настройку кнопок для разных режимов.


Отмечу, что использовал выключатель только с лампой накаливания и при работе с ней никаких проблем не возникает. Читал что при подключении некоторых экономок иногда случаются ложные срабатывания. Для этого производитель комплектует выключатель вот таким элементом (помехоподавляющий конденсатор)


который подключается в цепь согласно инструкции


и призван устранить проблему ложных срабатываний.
В целом выключатель мне понравился, сейчас планирую купить еще один такой же только на 2 линии, и возможно какой-то более эстетичный пульт.
На этом все. Всем спасибо. Надеюсь обзор кому-то пригодится. Планирую купить +27 Добавить в избранное Обзор понравился +23 +50

Продолжение широкой темы в более конкретном направлении: выключатель с пультом ДУ и не только. Так называемый сенсорный выключатель-приемник устанавливается вместо обычного выключателя и позволяет дополнительно управлять светом с различных передатчиков.

Простыми словами: это устройство работает как обычный выключатель в стильном, сенсорном дизайне и в дополнение может управляться с пульта-брелка или беспроводного выключателя на батарейках. Хороший вариант для реализации проходной схемы без штробления стен или управления освещением в частном доме, гараже.

Описываемое устройство можно приобрести в известном китайском магазине, ссылки на разные варианты в конце публикации.

Возможности выключателя

Данные устройства выпускаются в трех вариантах коммутирующей способности: одноклавишные, двухклавишные и трехклавишные. В плане эстетического дизайна существует два основных цвета – черный и белый. В некоторых вариациях встречаются модели золотистого цвета. Сенсорная панель представляет 3 мм. стекло и не представляет опасности поражения током даже с мокрыми руками.

Устанавливается в стандартный круглый подрозетник вместо обычного выключателя, не требует нулевого провода . Не обладает модульностю, тоесть не может быть установлен в общую рамку с другими выключателями или розетками. Из этого следует вывод – для нормальной установки нужно отдельное посадочное место (подрозетник), установить несколько устройств подряд не получится.

Каждая группа управления (клавиша) программируется на свой передатчик, всего можно назначить 4 устройства для управления одной линией. При добавлении большего количества передатчиков на один канал – переключение вкл/выкл происходит нестабильно.

В виде передатчиков рассматривается два устройства: пульт-брелок с четырьмя кнопками (командами) и беспроводной выключатель на батарейках (одно, двух и трехклавишный). Передатчики не изменяются и не программируются, каждая кнопка у них содержит уникальный идетификационный цифровой код.

Интересной особенностью выключателей-приемников является возможность привязывать разные клавиши (кнопки брелка) на включение и выключение линии. Другими словами, можно привязать одну клавишу брелка, чтобы она включала свет, а выключала другая. Здесь появляется возможность различных комбинаций нескольких выключателей (или каналов одного). Например: для включения устройства с 3-мя линиями можно запрограммировать 3 кнопки брелка на включение своего канала, а выключать все три группы освещения с 4-й кнопки брелка.

Сенсорные зоны имеют ненавязчивую подсветку: выключенная группа подсвечивается голубым, включенная – красным. В освещенном помещении подсветку не видно.

Хорошей новостью является то, что при пропадании электроэнергии все выключатели переводятся в выключенный режим. Поэтому ситуации, когда приходишь домой, а свет включен – исключены.

Технические характеристики

Следует заметить, что все-таки китайцы любят приврать в технических описаниях своих товаров. Поэтому не стоит полностью полагаться на эту информацию. В частности это касается максимальной мощности нагрузки – лучше не нагружать устройства нагрузками, мощность которых близка к максимально указанной.

Основные технические характеристики сенсорных выключателей:

2. Размеры (ш*в*г): 86*86*36 мм.

3. Материал: панель – ультрапрозрачное закаленное стекло; корпус – огнестойкий пластик.

4. Мощность нагрузки (на 1 канал): 5-300 Вт (для энергосберегающих ЛДС или светодиодных ламп мощность не должна превышать 150 Вт/канал).

5. Частота управляющего сигнала: 433 мГц.

6. Рабочая температура и влажность воздуха: -20…+70 C; 10-93%.

Размеры выключателя приемника одинаковые как для одноклавишных вариантов, так и для двух-трехклавишных.

Беспроводные выключатели-передатчики также имеют фиксированные размеры вне зависимости от количества групп.

По дальности действия передатчиков заявлено расстояние около 30 м. Можно с уверенностью сказать, что брелок способен коммутировать нагрузку на таком расстоянии. Однако срабатывания могут быть нестабильными. Сигнал уверенно проходит через 1-2 бетонные стены в панельном доме.

Передатчики

В радиоуправлении используется стандарт передачи RF433 (433 мГц, протокол неизвестен). Теоретически, устройствами можно управлять передатчиками других производителей, главное чтобы частота была 433 мГц и совпадали протоколы передачи.

Как было сказано вначале, в роли передатчиков рассматриваются брелок и беспроводной сенсорный выключатель.

Стандартный брелок поставляется с четырьмя кнопками и имеет размер менее спичечного коробка. Для него нужно приобретать 12-вольтовую мини-пальчиковую батарейку типа 27A.

Беспроводные выключатели дают больший простор для выбора. Одно, двух и трехклавишные устройства в черном или белом цветовом исполнении. Один важный момент: если “родительский” выключатель-приемник имеет три линии управления, то совсем необязательно он должен управляться трехклавишным передатчиком. Благодаря гибкой системе программирования можно реализовать различные варианты. Например: трехклавишным выключателем управляют три одноклавишных передатчика из разных мест или несколькими одноклавишными приемниками управляет один трехклавишный передатчик. Или некоторыми световыми линиями управляет брелок. А какими-то линиями управляет и выключатель-передатчик, и брелок.

Как мы видим, вариантов множество и можно придумать свою схему управления освещением.

Для питания выключателя-передатчика используются две литиевые батарейки 3 В типа CR2032.

Установка и подключение

Выключатель приемник устанавливается стандартным образом в круглый подрозетник. Внимание: прибор не обладает распорными лапками и не может быть установлен в старые типы подрозетников без крепежных винтов. Для нормального крепления необходимы отверстия под крепежные винты с расстоянием примерно 71 мм. , расположенные горизонтально или вертикально.

В электрическом подключении нет ничего сложного и в схеме разберется любой, кто хоть когда-нибудь устанавливал выключатели.

В комплекте с любым приемником поставляется балластный конденсатор 0,22 мкФ – его рекомендуется ставить параллельно каждой лампе или группе ламп. Без конденсатора энергосберегающие ЛДС или светодиодные лампы могут мигать в выключенном режиме. Для ламп накаливания конденсатор не нужен.

Программирование

После установки устройство начинает работать как обычный сенсорный выключатель. Чтобы коммутировать линии освещения по радиоканалу, прибор нужно запрограммировать.

Каждая группа (клавиша) программируется отдельно, как отдельное устройство. Итак, касаемся нужного сенсора и держим до появления коротких писков. Звуковые сигналы указывают на момент нужного нам программирования. При долгом удерживании звуки идут в следующем порядке: 1 короткий – пауза – 2 коротких – пауза – 3 коротких – пауза – 4 коротких.

Паузы между сериями “пиков” очень короткие, во время этой паузы нужно нажать нужную клавишу на передатчике (брелке или выключателе) и приемник запрограммируется на этот сигнал. После 1-го короткого звука задается включение и выключение выбранным сигналом передатчика. После 2-х коротких импульсов задается сигнал только на включение . После 3-х звуковых сигналов задается команда только на выключение . Когда выключатель пикнет 4 раза – все настройки обнуляются и нужно заново привязывать передатчики.

По опытным данным стало известно: для стабильной работы не нужно привязывать на одну группу более 4-х сигналов с различных устройств.

В эпоху технического прогресса необязательно вставать с дивана или кровати, чтобы включить/выключить освещение. Дистанционный выключатель света с пультом дает возможность делать это в любом месте комнаты.

  • Принцип работы
  • Дополнительные функции
  • Схема подключения включателя
  • Инструкция к использованию

Принцип работы

Процесс управления выключателем осуществляется с помощью пульта, радиус которого в помещении примерно 20 м, на улице – до 100 м, они бывают 2 видов:

  1. Оснащенные датчиком движения. В устройстве установлен ИК-порт, поэтому освещение включается только тогда, когда в помещении есть кто-то.
  2. Дистанционный включатель, который воспринимает звук. Устройство реагирует на определенный звук или слово.

Принцип работы довольно простой. Внутри катушки расположен стальной сердечник. Он запускает контактный механизм, который соединяет и размыкает силовую цепь.

После того, как будет нажата кнопка, электрический ток доходит до катушки питания. Магнит, в свою очередь, приводит в действие стальной сердечник. Дальше свою работу начинает механизм устройства, который запускает электрический контакт.

Дополнительные функции

Самая основная функция включателя – это, конечно, контроль освещения. Осуществлять включение или выключение света вы можете в ручном и дистанционном режиме. В последнем случае для включения используется пульт управления. В качестве пульта управления может быть использован пульт от телевизора, кондиционера или любого другого бытового прибора.

Дистанционный выключатель также позволяет регулировать яркость. Эта функция дает возможность продлевать период эксплуатации 2 видов ламп – галогенных и накалывания.

Механизм ДУ выручит, когда вы забудете выключить свет, а сами на неделю уедете в другой город. Спустя 12 часов освещение автоматически выключится.

Дистанционный выключатель света поддерживает функцию имитации. Через определенный отрезок времени, осветительный прибор в помещении будет включаться и выключаться. Это хорошая возможность обмануть нежданных гостей.

Схема подключения включателя

Для экономии времени выключатель света с пультом можно монтировать на то же место, на котором был установлен обычный включатель.

Перед тем как начать смену устройств, отключите сначала автомат на щитке. Дальше снимите клавишу старого включателя освещения и открутите распорные винты. После этого отсоедините механизм от электрических проводов и от подрозетника.

На следующем этапе вы увидите 2 провода:

  1. фаза, «маршрут» которой пролегает от щитка к распределительной коробке;
  2. фаза, которая идет на лампу через ту же распределительную коробку.

Перед непосредственной установкой выключателя освещения обязательно снимите с него сенсор. Она фиксируется к рамке с помощью 2 боковых защелок. Рамка соединяется 2 проводами с сенсорной клавишей. А провода, которые размещены со стороны рамки нужно подсоединить к клеммным зажимам пайкой.

Для экономии на платежах за электроэнергию наши читатели советуют “Экономитель энергии Electricity Saving Box”. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

На следующем этапе фазу от квартирного щитка необходимо подключить к клемме «фаза», а фазу, идущую на лампу, — к клемме «ноль».

Тем, кто установил подрозетник современного типа, советуем закрепить рамку еще на крепежные винты.

Теперь остается вставить в рамку сенсор и включить автомат на щитке. На этом включатель освещения готов к эксплуатации.

Удаленные модели, которые предусмотрены для работы со светодиодными или энергосберегающими лампами, подключаются немного иначе. Установку таких устройств нужно выполнять поближе к осветительному источнику. Кроме того, безопасное функционирование этих выключателей невозможно без наличия фазы и нуля.

Некоторые владельцы предпочитают монтировать механизмы освещения с возможностью ДУ под гипсокартоном или полотнами натяжных потолков. Как правило, механизм монтируют между установленной и основной стеной.

Для освещения во дворах чаще всего используют радиоуправляемые удаленные модели. Они могут включать/выключать не одну, а сразу несколько осветительных источников. Дистанционное управление возможно до 100 м.

Если вы планируете установить механизм для управления голосом, то предупреждаем, что монтировать его следует около осветительных источников. Установку можно выполнить также на месте старого устройства, но там должен быть дополнительный провод питания.

Инструкция к использованию

Управлять устройствами можно 2 способами:

  1. в ручном режиме;
  2. режим ДУ.

В первом случае пользователю необходимо прикоснуться к кнопке сенсора всей ладонью, а не 2-3 пальцами. Для включения освещения пользователь должен прикладывать минимум усилий.

Чтобы увеличить или уменьшить яркость, нужно удерживать ладонь на выключателе. Яркость света будет медленно нарастать, а потом уменьшаться. Дальше все повторяется по кругу.

Для ду можно применять почти любой пульт. Перед использованием убедитесь, что батареи обладают достаточным уровнем заряда для пользования.

Чтобы включилось освещение в комнате, следует нажать какую-либо кнопку на пульте и удерживать ее до того момента, пока не услышите звук. Так вы войдете в режим удаленного управления. После повторного нажатия на любую из кнопок вы включите в комнате свет. Чтобы выключить освещение в режиме ДУ, вам необходимо снова нажать какую-либо кнопку.

Процесс управления яркостью осуществляется таким же способом. Сначала пользователь удерживает любую клавишу пульта для перехода в ДУ. Когда он услышит звук, он жмет кнопку и удерживает ее. Яркость будет медленно увеличиваться, а потом уменьшатся. После выключения уровень яркости сохраняется на той же отметке.

Для перехода в режим имитации нажмите несколько раз подряд (чаще всего 9) любую кнопку пульта. Выход из этого режима осуществляется аналогичным способом.

Дистанционное управление светом по радиоканалу

Иногда возникает желание или необходимость управлять освещением дистанционно. Из всех вариантов, самым практичным, по моему мнению, является радиоуправление. К тому же, рынок умной электроники в большинстве своем представлен именно радиоуправляемыми устройствами. Многие решения, реализующие различные системы “умный дом”, позволяют расширить способы управления по звуку, движению и интернету. Однако основой в таких системах, как правило, служит радиоканал. К слову: совсем необязательно управлять именно светом – для своих задач можно включать и другие приборы.

Данной электроники полно в интернет-магазинах и создается иллюзия, что все просто и понятно… Это далеко не так! Все устройства и системы имеют свои недостатки, зачастую очень дороги. И как выясняется в процессе внимательного изучения решений: управлять одной простой лампочкой с пульта, надежно и без “глюков” – задача не простая.

В этой статье мы рассмотрим популярные варианты дистанционного управления, обсудим недостатки и конечно же, замолвим слово о здравой рациональности “умной” электроники в целом.

Контроллер дистанционного управления

Еще его называют “свитчер” с пультом – помимо управления с пульта, этот прибор коммутирует нагрузки в разных последовательностях при управлении с обычного выключателя. Рассчитан на подключение от двух до четырех нагрузок ( зависит от модели контроллера). Подобные устройства используются в современных люстрах с множеством комбинаций горящих ламп (зачастую не имеют управления с пульта).

Данное устройство, по сути совмещает в себе два узла: переключатель режимов (“свитчер”) и собственно устройство дистанционного управления. Наличие первого, на мой взгляд, сильно ограничивает функциональность прибора.

Почему переключатель режимов негативно сказывается на практичности? Все просто: в первую очередь весь контроллер – это устройство коммутации нескольких групп освещения при помощи обычного выключателя, а радиоуправление – вторичная функция, бонус. Другими словами, прибор включается последовательно с обычным выключателем и не рассчитан на прямое подключение или равнозначное управление как с пульта, так и с выключателя.

Если устройство подключить напрямую, без выключателя, то при подаче электричества первая группа света будет включена автоматически. Выключить свет можно будет только с пульта. То есть при отключении и последующей подаче электроэнергии – первая группа ламп будет включена, без ведома хозяина. Это очень важный момент – освещение будет зависеть от перебоев с электричеством. Вы приходите домой, а честно выключенный свет горит без вашего ведома.

При использовании этого решения, ни о каком качественном использовании не может быть и речи! Данное устройство нужно подключать последовательно с выключателем и пульт д/у использовать только при замкнутых контактах механического выключателя. О надежном включении можно говорить только тогда, когда с пульта можно всегда включить свет и не боятся, что он случайно включится от проблем с электроэнергией. По-настоящему качественным можно считать такое решение, когда свет управляется равнозначно с обычного выключателя и с пульта, без ложных включений. Ведь пульт управления всегда может потеряться.

По всему изложенному можно вынести вердикт: контроллер дистанционного управления приемлем лишь в люстрах с несколькими группами ламп, которыми нужно управлять одной клавишей выключателя. Для громкого названия “умный дом” – устройство слишком “глупое”!

Выключатель-приемник

Устройство представляет из себя сенсорный или кнопочный выключатель света, дополнительно оборудованный приемником радиосигналов. Здесь речь идет как раз о качественном управлении освещением: механическое включение|выключение и управление с пульта не зависят друг от друга. Подобные выключатели встречаются у некоторых производителей электроники, в целом – это достаточно редкое решение, реализованное каким-либо брендом.

Ассортимент подобных устройств невелик, рассмотрим их вкратце.

Из простых устройств можно отметить, например Wookee wk-317e – управление нагрузкой до 500 Вт, радиус действия пульта (по заявлению продавца) 30 метров. Частота радиосигнала 433,92 мГц – стандартная для большинства устройств радиоуправления светом. Выключатель достаточно громоздкий и требует нестандартной установочной коробки (подрозетника). В комплекте идет пульт управления, который по всей видимости, невозможно заменить иным устройством. К сожалению нет данных о том, необходим ли выключателю нулевой проводник.

Выключатели-приемники от Legrand серия Celiane имеют более расширенные опции – могут управляться не только с пульта. Прибор имеет функцию полноценного радиореле, может работать с различными передатчиками – пультами в виде обычного выключателя, датчиками движения и трансляторами интернет-сигнала. Естественно, все эти устройства поставляются этим же производителем. Некоторые модели приемников поддерживают функцию диммирования. Из недостатков следует отметить, что это устройство достаточно сложно найти, а также – выключателю-приемнику необходим нулевой провод. Наличие нуля может стать серьезным препятствием при монтаже в уже оборудованное место под обычный выключатель (ведь нуль не предусмотрен).

В процессе поиска мне удалось найти лучшее, на мой взгляд решение – выключатель с Алиэкспресс Smart Switch. Выключатель монтируется вместо обычного, нулевой проводник не требуется! Сенсорный выключатель производится в различных расцветках и может иметь до трех независимых групп управления. К устройству приобретается четырехкнопочный компактный пульт или иное устройство (подобно Legrand). Стоит особо отметить – четыре кнопки пульта могут управлять многими группами света и несколькими выключателями, сам выключатель легко программируется на нужную клавишу. Подробнее об этой модели скоро будет небольшой обзор. Прибор не переводится во включенное состояние при перебоях с электричеством.

Помимо легранда и “безымянного” китайского устройства встречаются и другие производители, к примеру Brenin Mount Switch. Этот прибор также может использоваться в составе умного дома – с пультом, различными датчиками и выключателями. Однако получить грамотную техническую консультацию на их, якобы официальном сайте мне не удалось. Есть подозрения, что у них нет диллера в России, а сайт сделали какие-то шарлатаны.

А вот на сайте производителя “умного дома” noolite “Ноотехника” вполне реально получить консультацию грамотного специалиста. Но, к сожалению у них нет готового решения в виде выключателя-приемника. Однако имеется блок SB-1-100 – подключается в разрыв цепи освещения (ноль не нужен), как и вышеописанные устройства, а также подцепляется к любому выключателю кнопочного или обычного типа. Сам блок крепится в монтажной коробке под самим выключателем. Блок совместим со всеми устройствами умного дома noolite – пульты, датчики и беспроводные выключатели. Способен работать в двух режимах (выбирается при монтаже): релейном, когда у выключателя состояние только вкл. или выкл. и диммируемом, когда яркость ламп плавно регулируется.


Все описываемые устройства потребляют мизерный ток из цепи даже при выключенном освещении. Поэтому при использовании энергосберегающих или светодиодных ламп, люстры и светильники необходимо зашунтировать конденсатором 0,1 – 0,2 мкФ. Иначе лампы могут слабо светиться или мигать.
Подробнее о свечении и мигании светодиодных ламп

Как правило, шунтирующий конденсатор поставляется вместе с выключателем-приемником.

При помощи вышеописанных устройств очень просто реализуется схема управления светом по принципу проходных выключателей. Выключатель-приемник подключается вместо стандартного выключателя, а остальные точки управления реализуются при помощи дистанционных выключателей (передатчиков). Недостаток такой системы – дополнительные точки управления (передатчики) требуют наличия в них батареек. Ну а неоспоримое достоинство – на передатчики не нужно тянуть проводку.

Радиореле

Может иметь разные названия, в том числе “силовой блок”. Вообще, если быть максимально точным, радиореле можно назвать любое устройство, которое может принимать радиосигнал и коммутировать различные нагрузки. Все описываемые на этой странице приборы являются радиореле. Однако именно устройства, описанные ниже, чаще всего так называют.

Представляют из себя блоки для установки в щит, на DIN-рейку или иным креплением. По-большому счету, эти устройства напоминают выключатели-приемники с более широкими опциями. Силовые блоки обладают большим количеством управляемых каналов (количеством нагрузок), большей чувствительностью к радиосигналу (не всегда обязательно) и большими токами нагрузок (зависит от модели).

Данные блоки, как правило, самопроизвольно не включаются при перебоях с электричеством, однако недостатков имеют множество. Во-первых, нагрузками можно управлять только с передатчика. Можно решить эту проблему, установив беспроводной выключатель (передатчик). Во-вторых, данный блок проблематично ввести в эксплуатацию там, где электрика проектировалась без учета радиоуправления – ведь устройству нужен щит, а следовательно все световые линии должны приходить напрямую в щит. Это сильно усложняет монтаж электрики уже с учетом этого элемента.

Помимо всего прочего, эти блоки самые дорогие из всех радиоуправляемых устройств. Для меня остается загадкой, на что рассчитывает производитель, продавая за такие деньки не очень функциональный прибор. Но тут конечно все зависит от конкретного случая, возможно, в некоторых ситуациях это единственное приемлемое решение.

Контроллер в цоколе

Не обладает широкой функциональностью, однако легко устанавливается. Для установки контроллера даже не нужно отвертки! Вместо лампы с цоколем E27 вкручивается данное устройство, которое обладает в свою очередь патроном для лампы E27. Тут очевидна зависимость от настенного выключателя. Контроллеры выпускаются с диммированием и без. Для примера возьмем устройства из серии “уютный дом” от компании “TDM” – патроны программируются на нужные клавиши пульта специальной кнопкой, радиус действия 30 метров, частота 433,92 мГц.

Также в линейку “уютный дом” входят вилки-розетки, работающие аналогичным образом.

Немного философии

Безусловно, управлять светом не вставая с дивана – интересно и увлекательно… первые минуты использования. На практике же очень скоро выясняется, что в большинстве случаев это ненужная функция и ей никто не пользуется. Существуют редкие случаи, когда дистанционное управление светом действительно актуально и приемлемо. Поэтому не стоит привязывать к пульту всю свою жизнь. Задумайтесь: если за нас все будут делать машины – что же останется нам? Лежать и тухнуть на диване… с пультом управления от всего… Здравый же смысл говорит: не нужно совершенствовать то, что и так отлично работает – обычный настенный выключатель! Собственно на этом все.


Оцените публикацию: Оценка: 3.7 (9 голосов)

Смотрите также другие статьи

Умное управление освещением из любого места без проводки

Главная \ Управление светом без проводов

Умное оборудование предназначено для дистанционного управления освещением и различными электроприборами без проводов и батареек, с помощью радиосигнала – научная фантастика уже в продаже и наяву.



Дистанционное управление освещением. Как это работает?



Вот как это работает!

Просто Удобно Быстро

Подключите приборы освещения к сети 220В используя блок управления и включайте с помощью дистанционного выключателя.


Каталог в PDF

Когда нужен свет, вы нажимаете клавишу

Современно Стильно Функционально

Это дистанционный выключатель. Он тонкий, работает без батареек* и не требует электропроводки. Его можно поставить где угодно. Он передает сигнал на блок управления, который включает свет.



* Кинетический микрогенератор – В новейших моделях дистанционных выключателей установлен кинетический микрогенератор, преобразующий механическую энергию нажатия на клавишу в электрический ток. Это позволяет избавиться от необходимости замены батареек.

 Для сохранения избыточной энергии к микрогенератору добавлен накопитель, который может сохранять электрический заряд довольно долгий срок и обеспечивает стабильную работу выключателя. Микрогенератор имеет ресурс более 1 миллиона нажатий. Такой ресурс обеспечивается практически полным отсутствием механических частей в его конструкции.




Вот то, что включает свет

Надежно Безопасно Экономно

Это блок управления. Он позволяет включить свет из любого места по сигналу от беспроводного выключателя, дистанционного пульта или смартфона.



Преимущества применения умного дистанционного управления освещением


  • Готовая система – Подключай и используй. Не требует дополнительных устройств и настройки
  • Быстрый монтаж и Экономия – Не требует прокладки электропроводки до выключателей, коммутации и установки распаечных коробок и затрат на провода и монтаж.
  • Гибкость в интерьере – Добавить светильники и выключатели, разделить на секции или объединить на одну кнопку можно даже после завершения всех работ.
  • Включение света из нескольких мест – В больших помещениях с несколькими входами и секционным освещением вы установите выключатели везде где это нужно вам.
  • Высокая степень водозащиты IP67 и морозостойкости – Выключатели работают при отрицательных температурах и могут устанавливаться как в помещении, так и на улице под открытом небом.
  • Большое расстояние радиосигнала – Выключатели стабильно работают на прямой видимости от светильника до 100-150 метров. На работу выключателей влияют глухие стены без проемов. В помещении могут работать через бетонное перекрытие, расстояние сокращается до 15-25 метров.
  • Вам не придется портить стены, прокладывая проводку. Представьте, сколько времени вы сэкономите, не делая этого.
  • Такие выключатели можно устанавливать в любые места в комнате. Можно установить такое устройство даже на шкаф, на зеркало. Обычные выключатели порой установлены таким образом, что они мешают при необходимости двигать мебель.
  • Легкий процесс установки такой системы понятен даже тем, кто никогда не занимался подобными вопросами.
  • Безопасность. Беспроводная система управления светом считается достаточно безопасной, так как не имеет проводки. Это может быть особенно актуально в домах, сделанных из дерева.
  • Дизайн. Беспроводные выключатели отличаются стильным дизайном, подобные устройства делают интерьер более интересным.

Управляйте из любого места, где есть интернет

Возможность дистанционного управления сохраняется в любом месте, где ваш смартфон или планшет имеют доступ в сеть интернет. Управляйте вашими устройствами , оборудованными подключением WiFi, через приложение Tuya Smart из любого места, где есть интернет.

250 метров

дальность

действия





Сделано в России




-30…+50 °С

температурный диапазон

 работа без  батарейки



Гарантия 3 года на все устройства


Просто и удобно

настройка 5 мин



Умный дом – это будущее в настоящем!

Купить умное беспроводное управление освещением по цене производителя вы можете в нашем магазине с доставкой по Москве и России недорого.

Как реализовать дистанционное управление освещением на своем участке? Как сделать дистанционное управление освещением

В доме все без исключения наиболее часто пользуются выключателями для освещения. И если появляется желание сделать систему «умный дом » своими руками, лучше всего начать именно с управления освещением. Это позволит приобрести опыт и провести испытания дистанционного регулятора освещения, сделанного своими руками.

Следует знать, что лампы накаливания и светодиодные лампы без встроенного преобразователя более эффективно регулируются по сравнению с цокольными люминесцентными лампами. Последние содержат преобразователь напряжения с функцией стабилизации мощности, так же как и некоторые светодиодные лампы. Поэтому в таких лампах не будет такой же плавности регулировки яркости, как у ламп накаливания и светодиодных ламп без преобразователя.

Задача по дистанционному управлению яркостью источника света сводится к созданию необходимого сигнала на управляющем электроде силового электронного ключа дистанционно. Таким ключом обычно является симистор. В качестве ключа могут быть также транзисторы или реле. Перенос сигнала от пульта регулятора в устройство с ключом обеспечивается одним из видов излучений:

  • инфракрасным излучением;
  • радиосигналом;
  • ультразвуком.

Инфракрасное излучение от пульта регулятора всегда работает в пределах той комнаты, в которой расположен приёмник инфракрасного излучения. Необходима либо прямая видимость между источником и приёмником излучения, либо достаточная мощность его, чтобы срабатывание происходило от отражённого ИК излучения. Внешний вид пульта ИК управления, а также его возможная схема показаны ниже:

Схема приёмника ИК излучения дистанционного управления освещения регулятором.

Управление светильниками возможно в пределах расстояния семь метров между пультом и приёмником. Используемая в приёмнике ИК излучения микросхема должна прошиваться соответствующей прошивкой. Прошивка осуществляется специальной программой IC-Prog, которую можно получить вместе с инструкцией по ссылке http://www.texnic.ru/program/prog008.htm . Такой регулятор позволит включать 1 – 3 лампы, подключаемых к контактам реле.

Это простейший регулятор, который позволяет дистанционно включать и выключать освещение. Яркость освещения при этом определяется количеством включенных ламп.

Для плавной регулировки светом лампы потребуется симистор со схемой фазового управления. Пример такой схемы показан ниже


Подобные схемы позволяют использовать пульты управления от телевизоров. Это уменьшает объём выполняемых работ, так как не нужно изготавливать самый трудоёмкий узел – пульт для регулирования.

Радиосигнал и ультразвук имеют возможность лучше управлять освещением дистанционно, поскольку их распространение встречает меньше препятствий. Наилучшим для управления является радиосигнал, который может быть в одном из стандартов:

  • bluetooth;
  • wi-fi;
  • CDMA / GSM.

Стандарты Bluetooth и wi-fi применяются в системах ближнего действия. Они работают в пределах дома и приусадебного участка и позволяют задействовать для этих целей компьютерную технику и смартфоны. При этом wi-fi обеспечивает более удалённая регулировка освещения.

Стандарты CDMA / GSM применяются в системах дальнего действия. Они работают в любом месте и на любом расстоянии при наличии в этом месте мобильной связи. Но такие системы управления, также использующие компьютерную технику, получаются слишком дорогими для регулирования освещения. Они оправдывают себя, если это система «умный дом» в которой управление светом является составной частью.


Сейчас в продаже есть разные модули, так называемые «мастер киты». Они позволяют быстро собрать требуемую схему дистанционного регулирования освещения. Пример такого модуля показан ниже

Такой модуль позволяет плавно и раздельно регулировать яркость двух светильников мощностью до 300 Вт. При этом используется частота 433 МГц.

Начав и изготовив дистанционное управление освещением можно затем изготовить аналогичные системы для других бытовых устройств. В конце концов, эти устройства объединяются в систему «умный дом», которая даёт самый высокий уровень комфортности жилья.

В эпоху технического прогресса необязательно вставать с дивана или кровати, чтобы включить/выключить освещение. Дистанционный выключатель света с пультом дает возможность делать это в любом месте комнаты.

  • Принцип работы
  • Дополнительные функции
  • Схема подключения включателя
  • Инструкция к использованию

Принцип работы

Процесс управления выключателем осуществляется с помощью пульта, радиус которого в помещении примерно 20 м, на улице – до 100 м, они бывают 2 видов:

  1. Оснащенные датчиком движения. В устройстве установлен ИК-порт, поэтому освещение включается только тогда, когда в помещении есть кто-то.
  2. Дистанционный включатель, который воспринимает звук. Устройство реагирует на определенный звук или слово.

Принцип работы довольно простой. Внутри катушки расположен стальной сердечник. Он запускает контактный механизм, который соединяет и размыкает силовую цепь.

После того, как будет нажата кнопка, электрический ток доходит до катушки питания. Магнит, в свою очередь, приводит в действие стальной сердечник. Дальше свою работу начинает механизм устройства, который запускает электрический контакт.

Дополнительные функции

Самая основная функция включателя – это, конечно, контроль освещения. Осуществлять включение или выключение света вы можете в ручном и дистанционном режиме. В последнем случае для включения используется пульт управления. В качестве пульта управления может быть использован пульт от телевизора, кондиционера или любого другого бытового прибора.

Дистанционный выключатель также позволяет регулировать яркость. Эта функция дает возможность продлевать период эксплуатации 2 видов ламп – галогенных и накалывания.

Механизм ДУ выручит, когда вы забудете выключить свет, а сами на неделю уедете в другой город. Спустя 12 часов освещение автоматически выключится.

Дистанционный выключатель света поддерживает функцию имитации. Через определенный отрезок времени, осветительный прибор в помещении будет включаться и выключаться. Это хорошая возможность обмануть нежданных гостей.

Схема подключения включателя


Для экономии времени выключатель света с пультом можно монтировать на то же место, на котором был установлен обычный включатель.

Перед тем как начать смену устройств, отключите сначала автомат на щитке. Дальше снимите клавишу старого включателя освещения и открутите распорные винты. После этого отсоедините механизм от электрических проводов и от подрозетника.

На следующем этапе вы увидите 2 провода:

  1. фаза, «маршрут» которой пролегает от щитка к распределительной коробке;
  2. фаза, которая идет на лампу через ту же распределительную коробку.

Перед непосредственной установкой выключателя освещения обязательно снимите с него сенсор. Она фиксируется к рамке с помощью 2 боковых защелок. Рамка соединяется 2 проводами с сенсорной клавишей. А провода, которые размещены со стороны рамки нужно подсоединить к клеммным зажимам пайкой.

На следующем этапе фазу от квартирного щитка необходимо подключить к клемме «фаза», а фазу, идущую на лампу, — к клемме «ноль».

Тем, кто установил подрозетник современного типа, советуем закрепить рамку еще на крепежные винты.

Теперь остается вставить в рамку сенсор и включить автомат на щитке. На этом включатель освещения готов к эксплуатации.

Удаленные модели, которые предусмотрены для работы со светодиодными или энергосберегающими лампами, подключаются немного иначе. Установку таких устройств нужно выполнять поближе к осветительному источнику. Кроме того, безопасное функционирование этих выключателей невозможно без наличия фазы и нуля.

Некоторые владельцы предпочитают монтировать механизмы освещения с возможностью ДУ под гипсокартоном или полотнами натяжных потолков. Как правило, механизм монтируют между установленной и основной стеной.

Для освещения во дворах чаще всего используют радиоуправляемые удаленные модели. Они могут включать/выключать не одну, а сразу несколько осветительных источников. Дистанционное управление возможно до 100 м.

Если вы планируете установить механизм для управления голосом, то предупреждаем, что монтировать его следует около осветительных источников. Установку можно выполнить также на месте старого устройства, но там должен быть дополнительный провод питания.

Инструкция к использованию

Управлять устройствами можно 2 способами:

  1. в ручном режиме;
  2. режим ДУ.

В первом случае пользователю необходимо прикоснуться к кнопке сенсора всей ладонью, а не 2-3 пальцами. Для включения освещения пользователь должен прикладывать минимум усилий.

Чтобы увеличить или уменьшить яркость, нужно удерживать ладонь на выключателе. Яркость света будет медленно нарастать, а потом уменьшаться. Дальше все повторяется по кругу.

Для ду можно применять почти любой пульт. Перед использованием убедитесь, что батареи обладают достаточным уровнем заряда для пользования.

Чтобы включилось освещение в комнате, следует нажать какую-либо кнопку на пульте и удерживать ее до того момента, пока не услышите звук. Так вы войдете в режим удаленного управления. После повторного нажатия на любую из кнопок вы включите в комнате свет. Чтобы выключить освещение в режиме ДУ, вам необходимо снова нажать какую-либо кнопку.

Процесс управления яркостью осуществляется таким же способом. Сначала пользователь удерживает любую клавишу пульта для перехода в ДУ. Когда он услышит звук, он жмет кнопку и удерживает ее. Яркость будет медленно увеличиваться, а потом уменьшатся. После выключения уровень яркости сохраняется на той же отметке.

Для перехода в режим имитации нажмите несколько раз подряд (чаще всего 9) любую кнопку пульта. Выход из этого режима осуществляется аналогичным способом.

Чтобы осуществлять регулировку параметров освещения на расстоянии, используя выключатель света с пультом дистанционного управления, в электросеть встраиваются специализированные радиопередатчики сигнала. Последние обмениваются с пультом пакетами данных, куда входят коды, отвечающие за определенную команду. Для повышения надежности, уровня отзывчивости дистанционного средства, информация передается последовательно несколько раз.

Каждый дистанционный выключатель света с пультом обладает своим уникальным адресом. Другими словами – отдельные радиопередатчики сигнала срабатывают лишь на команды, поданные с фиксированного в памяти средства управления.

Функциональность


В число базовых умений, которыми обладает дистанционный выключатель света с пультом, входит активизация и отключение люстр на расстоянии. Таким образом, для управления основным освещением пользователю не приходится вставать из постели или подниматься с рабочего места.

Современная электроника способна управлять отдельными сегментами люстр. Полезной подобная возможность становится, например, при необходимости приглушения света во время отхода ко сну либо возникновении потребности в создании слишком яркого освещения.

Дистанционный выключатель света с пультом способен ослаблять или усиливать уровень яркости всех источников света, которые подключены к электрической цепи люстры. То есть пользователь получает возможность в любой момент изменить насыщенность освещения в комнате по собственному желанию.

Какими другими возможностями помимо замыкания и размыкания электроцепи осветительных приборов обладает беспроводной пульт дистанционного управления? Выключатель света со встроенным диммером позволяет запоминать всевозможные настройки, что способствует созданию той или иной атмосферы в помещении одним нажатием кнопки.

Чтобы избавить пользователя от необходимости поиска затерявшегося пульта, на большинстве устройств устанавливаются световые и звуковые сигнализаторы, которые можно активизировать при контакте с настенным радиопередатчиком сигнала.

Характеристики

Стандартный дистанционный выключатель света с пультом 220В обладает следующими техническими характеристиками:

  • мощность – порядка 10 мВт;
  • частота – от 430 до 870 МГц;
  • дальность срабатывания – в пределах от 30 до 500 м;
  • коммутируемая мощность – на уровне от 200 Вт до 5 кВт.

При выборе подходящего средства для дистанционного управления параметрами освещения чрезвычайно важно уделять внимание соотношению мощностей передатчика и приемника сигнала. Именно от этой характеристики зависит работоспособность и уровень отзывчивости системы.

Преимущества


Применяя дистанционный выключатель света с пультом, фото которого представлены в данном материале, пользователь получает следующие преимущества:

  1. Возникает возможность объединения всех осветительных элементов в единую систему.
  2. При подключении нет необходимости в монтаже дополнительной проводки.
  3. Повышается общий комфорт управления источниками освещения, в частности, для людей с ограниченными возможностями.
  4. Монтаж не представляет особых сложностей.
  5. При необходимости можно модернизировать установленную систему.
  6. Повышается безопасность эксплуатации осветительных приборов в помещении.

Недостатки

Наряду с очевидными плюсами, применение средств дистанционного управления имеет некоторые недостатки. Прежде всего стоит отметить достаточно высокую стоимость большинства функциональных систем.

Используя дистанционный выключатель света с пультом уличный, придется мириться с ограниченными возможностями его использования внутри дома. В конечном итоге радиосигналы, которые исходят от пульта, негативно отражаются на функционировании линий связи, что находятся поблизости к объекту.

Управление с помощью смартфона

Существуют системы дистанционного управления освещением, которые позволяют синхронизировать передатчики данных с мобильными устройствами. В данном случае смартфон будет играть ту же роль, что и пульт. Однако, благодаря управлению функциями с дисплея, общее удобство эксплуатации системы значительно повысится.

В мобильный телефон могут быть загружены специальные приложения. Таким образом, полагаясь на обычный смартфон, пользователь получает возможность не только выключать-включать освещение, но также регулировать интенсивность отдельных источников света. Обычно, передача команд происходит при помощи отправки на радиоприемник сигнала в виде закодированных текстовых сообщений.

Подключение


Принцип подсоединения элемента дистанционного управления освещением отличается, исходя из типа источников света, для которых он предназначен. Если работать приходится с системой, что взаимодействует со стандартными лампами накаливания, монтаж будет происходить аналогично подключению обычного выключателя.

Основная масса средств дистанционного управления освещением работают со светодиодными и энергосберегающими лампами. Подключение здесь имеет свои нюансы. Для обеспечения безопасной, корректной эксплуатации системы понадобится организация полноценного питания. Обязательным требованием выступает наличие фазы и нуля. Такие дистанционные выключатели монтируются в непосредственно близости к источнику света.

Для двора и сада применяются наиболее мощные радиоуправляемые дистанционные средства, которые дают возможность управлять освещением на расстоянии порядка 100 м. Последние, чаще всего, поддерживают работу с различными типами ламп. Для управления светодиодными элементами освещения в контроллерах выходные каскады должны быть выполнены в виде полупроводниковых транзисторов.

Если говорить о дистанционных системах, где управление происходит не только с помощью пульта, но и голосовых команд, их подключение возможно на месте старых стандартных выключателей при наличии дополнительного провода питания.

Дистанционный выключатель света с пультом, своими руками изготовленный


Задача по собственноручной организации системы управления освещением как с выключателя, так и по радиоканалу – выполнимая, но достаточно сложная. Для реализации проекта потребуется следующее:

  • набор радиопередатчиков МР325М;
  • источники питания марки PW1245;
  • выключатель однокнопочный без фиксации замыкания контактов.

Для начал обесточивается участок цепи, на котором будет осуществляться модификация. Первым делом извлекается штатный выключатель. соединяются между собой, после чего изолируются.

Разбирается один из радиопередатчиков. К припаиваются отрезки провода. Полученные контакты зачищаются и подсоединяются к контактам выключателя.

Если жилье оборудовано натяжными потолками, сконструированные модули можно скрыть в пространстве между панелями. При отсутствии такой возможности блоки системы стоит поместить в нишу плафона, предварительно выполнив изоляцию источника питания и модуля приемника.

После реализации вышеуказанных задач можно переходить к управлению освещением с беспроводного пульта либо использовать стандартный ручной переключатель. Если через какое-то время система перестанет функционировать, не стоит впадать в панику. Для восстановления работоспособности достаточно будет выполнить замену элемента питания передатчика.

В заключение

Дистанционное управление источниками освещения – это в первую очередь практичность, удобство и дань современности. Достаточно установить простейшую систему регулировки света, и проблема изменения его , включения и выключения на расстоянии навсегда перестает волновать хозяев жилья.

Наиболее рациональным монтаж системы дистанционного управления освещением выглядит при обустройстве загородных домов, которые отличаются внушительным количеством комнат, подсобных помещений, наличием просторного приусадебного участка.

Одни лишь небольшой контроллер дает возможность управлять масштабными осветительными системами. Поэтому неудивительно, что дистанционные выключатели все чаще применяются на предприятиях, где ощущается потребность в управлении источниками света на обширных подконтрольных территориях.

Чтобы повысить комфортность использования приборов освещения в помещении, широко применяются радиоуправляемые выключатели. Они обеспечивают управление освещением в комнатах с любой точки дома, так как радиосигнал с пульта до выключателя проходит сквозь стены и мебель.

Это очень удобно как для тех, кто хочет сделать пребывание в комнате комфортным, так и для тех, кто не имеет возможности много двигаться.

Основными составляющими, входящими в конструкцию GSM-выключателя, являются:

  • силовой блок, в котором находится приемник радиосигнала;
  • пульт для дистанционного управления с батарейками.

В некоторых случаях в комплектации также находится контроллер. Он обеспечивает управление как отдельной лампы, так и групп осветительных приборов в комнате. Дистанционный выключатель света совместим с лампой любого типа (накаливания, энергосберегающей, галогенной).

При работе пульт для дистанционного управления передает сигнал, в который включен код распознавания, принимающийся определенным радиоуправляемым выключателем, если их в доме несколько. Расстояние возможной передачи сигнала – от 20 до 500 м, в зависимости от условий использования устройств. Управление радиовыключателя GSM возможно при помощи инфракрасных, радиочастотных и других приспособлений.

Сегодня дистанционный выключатель света можно контролировать не только пультом, но и посредством фирменных приложений на смартфоны или браузером с доступом на сайт компании.

Также, чтобы повысить эффективность своей работы, в дистанционном GSM-выключателе могут использоваться датчики движения или освещенности. Что касается пульта, гораздо чаще используются радиоволновые модели, чем инфракрасные.

Выключатель света с дистанционным управлением

Преимущества и недостатки

Выключатель с пультом ДУ имеет следующие преимущества:

  • контроль режима работы электроприборов на большом расстоянии. Особенно пригодится это преимущество при размещении дистанционных автоматических выключателей на приусадебном участке или в большом доме;
  • возможность изменения интенсивности освещения. Автоматический выключатель «день-ночь», к примеру, включается и выключается в зависимости от уровня освещенности в комнате. Это позволяет значительно уменьшить сумму счета за электроэнергию;
  • программирование GSM-выключателя на работу в нужное время. Это поможет создать эффект присутствия владельца в доме, уменьшив вероятность проникновения туда злоумышленников;
  • простоту монтажа и использования;
  • многофункциональность пульта управления. Она позволит совершать регулировку сразу несколькими блоками освещения;
  • повышение пожарной безопасности благодаря возможности своевременного отключения;
  • отсутствие нужды в прокладывании электропроводки, в отличие от обыкновенного выключателя;
  • немалую мощность выключателя и пульта управления (до 5 кВт).

Несмотря на обилие достоинств, выключатель света с пультом имеет некоторые недостатки:

  • возможность влияния конструкций из металла на радиоволны пульта;
  • высокую цену устройства.

Виды и производители

Выключатель света с пультом бывает таким:

  • с датчиком движения. Включается при движении в комнате;
  • со звуковым датчиком. Содержит микрофон. Свет включается свет, когда он реагирует на хлопок, слово, щелчок или другие звуки.

Механизм устройств включает в себя стальной сердечник, который располагается внутри катушки. Его посредством сердечника приводится в действие размыкающее и замыкающее электроцепь устройство. Цепь начинает работать лишь после нажатия на кнопку включения, когда катушка получает питание. После благодаря магниту начинает двигаться сердечник, а также срабатывает электрический контакт. Таким образом, функционирование выключателя не будет зависеть от кнопки.

Дистанционный клавишный выключатель 600Вт с пультом Wookee

На российском рынке достаточно автоматических GSM-выключателей, самыми популярными из которых являются устройства следующих компаний:

  • Wookee . Состоят устройства из пульта дистанционного управления и блока приема радиосигналов. Чтобы использовать выключатель было удобно, в комплекте прилагается фиксатор на стену. Он крепится при помощи самореза. В выключателях этой торговой марки – пара переключателей, которые могут взаимодействовать с 2 разными электросетями, имеющими нагрузку по 500 Вт каждая. Чтобы работа автоматического устройства была корректной, реле с переключателем лучше установить в распределительной коробке. Действует пульт дистанционного управления на стандартную площадь. В помещении – до 20 м, на улице – до 100 м;
  • «Ноотехника» . Продукция белорусской фирмы представляет выключатели серии «Сапфир», сделанные из качественной белой пластмассы. Они регулируют яркость, чем позволяют продлить срок использования ламп. В системе есть опция сохранения заданных параметров яркости. Многие модели могут следовать расписанию, обеспечивая автоматическое включение и выключение света для имитации присутствия. Среди недостатков пользователи отмечают наличие не очень чувствительного сенсора – управлять выключателем можно лишь касанием ладони;

Выключатель света с дистанционным управлением Сапфир-2503

  • Jung . Продукция компании презентабельно выглядит и имеет весь стандартный набор опций. Используется одновременно для управления несколькими электросетями

Схема подключения

Чтобы сэкономить время, радиовыключатель света можно монтировать туда же, где и был установлен обыкновенный выключатель. Прежде чем начать работу, для начала выключите автомат на электрощитке.

Прежде чем установить выключатель, демонтируйте с него сенсорную панель, сняв пару боковых креплений. Далее соедините рамку изделия парой проводов с кнопкой сенсора. Проводка, которая размещается с рамочной стороны выключателя, присоединяется к зажимам клемм путем спаивания.

Схема подключения сенсорного выключателя света с пультом

Дальше фазу от щитка нужно подключить к клемме с фазой. А идущий на лампу 0 – к нулевой клемме. После этого – вмонтировать новый выключатель в подрозетник, закрепив его, как обычный, распорными лапками. Рамку можно закрепить еще и на винты. Остается вставить сенсор, включив автомат. После этого можно включать освещение.

Каждый из нас мечтает, чтобы его дом был удобным и комфортным. И здесь к нам на помощь приходят современные технологии, которых с каждым годом становится все больше. Они позволяют автоматизировать некоторые домашние процессы, в том числе те, которые связанны с освещением.
Одним из последних разработок в подобном духе является радиовыключатель для света.

Это современное устройство, которое является одним из элементов технологии «умный дом». С его помощью можно автоматизировать работу освещения в доме, так как такой радиовыключатель оснащен пультом. Наша статья расскажет вам, что нужно знать об этом устройстве и какие преимущества принесет в ваш дом его установка.

Подробно об устройстве

Строение прибора

В оснащении своего дома современными технологиями не последнее место занимает автоматизация процесса включения света в помещении.
Радиовыключатель с пультом управления имеет простое строение. Он состоит из двух блоков:

  • пульт;
  • силовой блок, в который входят радиоадептер и радиорелле.

Радиовыключатели света могут работать не только от пульта, но и от других типов устройств. Например, к нему можно подключить настенный выключатель беспроводного типа или датчик движения, что еще больше придаст вашему жилищу комфорта и практичности.
Как видим, схема строения силового блока не представляет собой ничего сложного. Более того, чтобы упростить поиск пульта на просторах квартиры или дома, на самом выключателе имеется специальная кнопка поиска, а также кнопка для управления. С ее помощью устройство может эксплуатироваться как стандартный выключатель.
Схема работы радиовыключателей основана на получении сигнала от пульта управления. С пульта на устройство выключателя подается пакет информации, состоящий из кода и команды. По ней выключатель распознает предназначение команды и выполняет ее.
Обратите внимание! Для надежности передачи пакет информации передается несколько раз.
При этом стоит отметить, что сам пульт имеет собственный адрес. Поэтому выключатель будет срабатывать только от запомненного пульта.
Как видим, при своем простом устройстве данный прибор станет отличным дополнением осветительной системы вашего дома.

Предназначение прибора

Радиовыключатель для света, чья работа управляется пультом, может выполнять следующие функции в доме:

  • включать и выключать осветительные приборы;
  • регулировать уровень яркости света, исходящего от светильников;

Обратите внимание! Для того чтобы получить контроль над уровнем яркости осветительных приборов, выключатель должен иметь диммер.

  • запоминание уровня освещенности с помощью специальных настроек. Данная функция доступна только в современных сложных устройствах. Благодаря ей прибор сохраняет настройки после выключения сети и впоследствии может их воспроизвести.

Подключив подобный выключатель, вы получаете следующие преимущества:

Также все устройства подобного рода имеют универсальный современный дизайн, благодаря чему они применимы в помещениях, выполненных в самых разнообразных стилях.
Еще одним важным моментом использования радиовыключателей в своем доме является то, что с ними может справиться человек с ограниченными возможностями. В результате установка подобного устройства позволит таким людям чувствовать себя в доме намного комфортнее.

Имеющееся разнообразие

На данный момент времени радиовыключатели света, управляемые пультом, могут быть самой разнообразной формы и размеров, а также работать с различным числом каналов управления.
По своей природе дистанционное включение света может быть двух типов:

  • проводным;
  • беспроводным.

Кроме этого, в зависимости от типа получаемого сигнала, радиовыключатели бывают:

Подобного рода изделия можно применять как в доме, так и на улице. Соответственно они бывают следующих типов:

  • уличный;
  • бытовой.

Также данные приборы могут различаться по количеству клавиш. Они бывают:

  • одноклавишные;
  • двухклавишные;
  • трехклавишные.

Отдельно стоит отметить, что внешнее оформление подробных выключателей может быть самым разнообразным. Чаще всего можно встретить такие варианты их исполнения:

  • белый;
  • черный;
  • розовый;
  • золото;
  • серебро;
  • слоновая кость.

При таком разнообразии подходящую модель следует тщательно выбирать по внешнему виду, чтобы она могла идеальным образом вписаться в имеющийся в помещении интерьер.

Технические характеристики

Как и любой электрический прибор, радиовыключатели различаются между собой по техническим характеристикам. Для превалирующего большинства приборов характерны следующие технические параметры:

  • мощность, потребляемая прибором, составляет не больше 10 мВт;
  • дальность действия радиосигнала находится в довольно широком диапазоне и в зависимости от модели варьируется в пределах от 30 до 500 м;
  • рабочая частота изделия зачастую равна 433 МГц. В редких случаях данный показатель составляет 868 МГц;
  • параметр коммутируемой мощности варьируется в пределах от 200 Вт до 5 кВт.

Обратите внимание! При выборе прибора самым важным параметром является коммутируемая мощность. Необходимо знать, что мощность светильника, работающего с данным радиовыключателем, не должна превышать его максимально допустимую коммутируемую мощность.


Технические характеристики всегда указаны на упаковке

В зависимости от соотношения мощностей, с помощью радиовыключателя на пульте контроллера можно управлять светом, исходящем как от отдельных осветительных приборов, так и общим освещением для целых комплексов. Но более рациональным считается разделение квартиры или дома на отдельные группы питания.

Особенности приборов

Установка выключателя

При установке выключателя радиотипа, работающего от пульта дистанционного управления, вы получаете много преимуществ, о которых речь шла несколько выше. Все они основываются на особенностях подобного рода устройств, к которым можно отнести следующие моменты:

  • в процессе установки такого рода выключателя нет необходимости использовать дополнительную проводку;
  • имеется возможность объединения приборов управления уровнем освещенности дома в единую систему;
  • установка такого оборудования происходи быстро и без особых проблем. С ней сможет справиться любой человек, мало-мальски знаковый с работой и строением электроприборов;
  • установленный выключатель можно без труда как демонтировать, так и модернизовать уже имеющуюся систему управления света в доме.

Отдельно стоит заметить, что благодаря простому устройству и особенностям конструкции, подобные изделия в разы повышают пожаро- и электробезопасность помещений, в которых они были установлены.

Немного о недостатках

При наличии такого огромного количества преимуществ установка радиовыключателей на пульте дистанционного управления имеет и свои недостатки. К ним можно отнести:

  • как и все современные инновационные технологии, такие устройства имеют достаточно высокую стоимость;
  • ограниченность эксплуатации внутри помещений;
  • влияния на линии связи, которые располагаются в непосредственной близости от металлических конструкций.

Как видим, перечень недостатков не очень велик, но о них следует знать и помнить при установке радиовыключателя в своем доме. В противном случае нивелировать некоторые аспекты вам не удастся.

Как устанавливать

Вместо выключателя

При монтаже подобного типа выключателей в первую очередь необходимо сосредоточиться на установке силового блока. Его установка возможна двумя способами:

Установка радиовыключателя в общей схеме предполагает проведение следующих манипуляций:

Подключение прибора

  • в первую очередь следует убедиться в том, что подключаемая нагрузка по своей мощности не превышает допустимый параметр коммутируемой мощности для силового блока;
  • отключаем в помещении сетевое электропитание;
  • производим установку прибора по аналогии с подключением стандартного выключателя. Фазу сети подключаем к фазовой клемме (L) на силовом блоке, а нейтральный провод — к нейтральной (N) клемме силового блока;
  • затем подключаем нагрузку к клеммам (выходным) силового блока (OUT).

После этого следует включить электропитание в помещении и активировать режим. Он включается простым нажатием кнопки. Затем, когда светодиод замигал, с пульта управления подаем на него сигнал для запоминания его адреса на приемнике выключателя. Осталось только настроить прибор по тем критериям, которые входят в его функциональные обязанности. Чем сложнее и дороже будет выключатель, тем больше возможностей по управлению уровня освещенности в помещении вы получаете.

Заключение

Установка радивыключателей, работающих на пульте управления, привнесет в ваш дом массу положительных моментов, позволит сделать жилище современным и более комфортным для проживания. Кроме этого, данный прибор отлично впишется в любой интерьер, что устраняет потребность его замены при проведении ремонтных или отделочных мероприятий, а также после монументальной смены одного стиля другим.
Обязательно помните, что при выборе устройства нужно соотносить мощность осветительного прибора с коммутируемой мощностью силового блока радиовыключателя. Это самый важный критерий выбора подобных изделий.

стандартизированный удаленный выключатель уличного света, Kakatiya Energy Systems Private Limited


О компании

Год основания 1999

Юридический статус компании с ограниченной ответственностью (Ltd./Pvt.Ltd.)

Характер бизнеса Производитель

Количество сотрудников от 26 до 50 человек

Годовой оборот5–10 крор

Участник IndiaMART с сентября 2004 г.

GST36AABCK6036G1ZO

Код импорта и экспорта (IEC) 09000 *****

Kakatiya Energy Systems Pvt. Ltd. , специализируется на производстве средств управления освещением с использованием передовых и инновационных запатентованных технологий, обеспечивающих энергосбережение и автоматизацию. Подход компании всегда заключается в разработке продуктов, основанных на концепции нулевой базы, внедрении новых методов производства и предоставлении клиентам уникальных и новых продуктов.
KESPL производит и поставляет надежные продукты и решения для автоматического управления и удаленного мониторинга и управления наружным освещением, таким как уличные фонари и фонари кампуса. KESPL также производит и поставляет веб-систему SCADA, инфраструктуру автоматического считывания показаний счетчиков для систем освещения.
Компания обладает собственными возможностями в прикладных технологических областях, таких как инфракрасное зондирование, цифровой микроконтроллер, переключение питания постоянного и переменного тока, измерение напряжения, измерение тока, цифровая синхронизация на основе продолжительности с резервным копированием памяти на основе аккумуляторной батареи, аналоговая обработка, HMC для смешанного обработка сигналов, возможности обнаружения низкого уровня освещенности, выборочная обработка спектральных откликов с использованием многоспектральных датчиков, связь с удаленным доступом GSM и GPRS, автономные удаленные датчики и беспроводные датчики на основе радиочастотной связи.

Видео компании

(PDF) Система дистанционного управления высокоэффективным и интеллектуальным уличным освещением с использованием сети устройств и датчиков ZigBee

> TPWRD-00163-2011.R5 <

управляемых нагрузок и приложений для интеллектуальной электросети и интеллектуального учета

.

ССЫЛКИ

[1] M.A.D.Коста, Г. Коста, А.С. душ Сантуш, Л. Шух, Дж. Р. Пиньейру, «Высокоэффективная автономная система уличного освещения

, основанная на солнечной энергии

и светодиодах», Конференция по силовой электронике 2009. COBEP ’09. Brazilian,

pp. 265-273, 27 сентября 2009 г. – 1 октября 2009 г. doi:

10.1109 / COBEP.2009.5347688.

[2] По-Йен Чен, И-Хуа Лю, Йеу-Торнг Яу, Хунг-Чун Ли,

«Разработка энергоэффективной системы уличного освещения».IEEE

Международная конференция по устойчивым энергетическим технологиям ICSET

2008, стр. 761-764, 24-27 ноября 2008 г. doi:

10.1109 / ICSET.2008.4747108.

[3] Ван Юнцин, Хао Чунчэн, Чжан Суолян, Хуанг Яли, Ван

Хун, «Проектирование цепи автоматического управления солнечными светодиодными уличными фонарями».

Международная конференция по энергетическим и экологическим технологиям –

ICEET ’09, vol.1, pp.90-93, 16-18 октября 2009 г. doi:

10.1109 / ICEET.2009.28.

[4] У Юэ, Ши Чанхун, Чжан Сянхун, Ян Вэй, «Дизайн новой интеллектуальной системы управления уличным освещением

», 8-я Международная конференция IEEE

по управлению и автоматизации – ICCA, 2010, стр. 1423-1427 , 9-11 июня

2010. DOI: 10.1109 / ICCA.2010.5524348.

[5] Р. Капонетто, Г. Донгола, Л. Фортуна, Н. Рискика, Д. Зуфакки, «Снижение потребления энергии

в дистанционно управляемой системе уличного освещения»,

Международный симпозиум по силовой электронике, электроприводам ,

Автоматизация и перемещение – SPEEDAM 2008, стр.428-433, 11-13 июня

2008. DOI: 10.1109 / SPEEDHAM.2008.4581293.

[6] Ю Чен, Чжаоюй Лю, «Распределенный интеллектуальный городской уличный фонарь

Система мониторинга и управления на основе микросхемы беспроводной связи

nRF401», Международная конференция по безопасности сетей, беспроводной связи

и доверенных вычислений – NSWCTC ’09 , vol.2, pp.278-

281, 25-26 апреля 2009 г. doi: 10.1109 / NSWCTC.2009.69.

[7] Линь Цзяньи, Цзинь Сюлун, Мао Цяньцзе, «Беспроводная система мониторинга уличных фонарей

на основе ZigBee», 5-я Международная конференция по беспроводной связи, сетям и мобильным вычислениям

– WiCom

’09, стр.1-3, 24-26 сентября 2009 г. DOI: 10.1109 / WICOM.2009.5303291.

[8] Динфан Лю, Суйпин Ци, Тундун Лю, Шоу-чжи Ю, Фунчунь Сунь, «Разработка и реализация коммуникационных технологий для уличных фонарей

и реализация коммуникационных технологий для уличных фонарей

», 4-я Международная конференция по информатике и

Образование – ICCSE ’09, стр. 259-262, 25-28 июля 2009 г.

doi: 10.1109 / ICCSE.2009.5228447

[9] Цзюнь Лю, Цансю Фэн, Сюэсун Суо, Айджун Юнь, «Система контроля уличных фонарей

. На основе Power Carrier Wave », Международный симпозиум

семинаров по применению интеллектуальных информационных технологий – IITAW ’08,

с.184-188, 21-22 декабря 2008 г.

DOI: 10.1109 / IITA.Workshops.2008.163.

[10] Хуанци Тао, Хэн Чжан, «Прикладные системы мониторинга лесов на основе

на беспроводных сенсорных сетях», Третий международный симпозиум по

Семинары по применению интеллектуальных информационных технологий – IITAW ’09,

pp. 227-230, 21 -22 ноября 2009 г. doi: 10.1109 / IITAW.2009.66.

[11] Дечуан Чен, Мейфанг Ван, «Сеть Zigbee домашней безопасности для приложения удаленного мониторинга

», Международная конференция IET по беспроводным мобильным и мультимедийным сетям

Труды – ICWMMN

2006, Ханчжоу, Китай, 6-9 Ноябрь2006 г., ISBN: 0 86341 644 6,

http://dx.doi.org/10.1049/cp:20061246.

[12] Мэн Сяньинь, Сяо Шиде, Сюн Ин, Хуан Хуэйпин, «Интеллектуальный датчик

на базе ZigBee и его применение в надзоре и системе управления

для газовых ворот», 4-я Международная конференция

на компьютере Наука и образование – ICCSE ’09, стр. 301-306, 25-28 июля

2009 DOI: 10.1109 / ICCSE.2009.5228440.

[13] Z.Расин, Х. Хамза, M.S.M. Арас, «Применение и оценка беспроводной сенсорной сети высокой мощности

на основе Zigbee в системе мониторинга орошения

», Симпозиум IEEE по промышленной электронике и

Applications – ISIEA 2009, vol.2, pp. 548-551, 4 -6 октября 2009 г., DOI:

10.1109 / ISIEA.2009.5356380.

[14] Лю Яньфэй, Ван Ченг, Ю Чэнбо, Цяо Сяоцзюнь, «Исследование сети беспроводных датчиков

ZigBee на основе протокола ModBus»,

Международный форум

по информационным технологиям и приложениям –

IFITA ’09, vol.1, pp. 487-490, 15-17 мая 2009 г. doi:

10.1109 / IFITA.2009.30.

[15] Пейён Дуань, Хуэй Ли, «Архитектура агента Multi-

на основе беспроводной сенсорной сети ZigBee в интеллектуальных жилых средах», IET 4th

International Conference on Intelligent Environment 2008, pp. 1-6, 21-

22 июля 2008 г.

[16] Гочжу Ван, Джунгуо Чжан, Вэньбинь Ли, Дунсю Цуй, Е Цзин, «Система мониторинга пожаров в лесу

на основе GPRS и беспроводной сети ZigBee

», 5-я конференция IEEE по промышленным Электроника и приложения

(ICIEA), стр.1859-1862, 15-17 июня 2010 г. doi:

10.1109 / ICIEA.2010.5515417

[17] Хэн-Чи Хуанг, Юэ-Минь Хуанг, Джен-Вен Дин, «Реализация

беспроводной сенсорной сети с поддержкой батарей использование ZigBee для мультимедийных услуг

, Международная конференция по бытовой электронике – ICCE

’06. Сборник технических документов, стр. 369-370, 7-11 января 2006 г. DOI:

10.1109 / ICCE.2006.1598464.

[18] А. Валенте, Р.Морайс, К. Серодио, П. Местре, С. Пинто, М. Кабрал, “Элемент датчика ZigBee

для распределенного мониторинга параметров почвы в мониторинге окружающей среды

“, Сенсоры, 2007 IEEE, стр.135-138, 28 -31 октября

2007. DOI: 10.1109 / ICSENS.2007.4388354.

[19] EN13201-x: 2004, UNI11248: 2007, CIE № 68

[20] http://www.allegromicro.com/en/Products/Part_Numbers/0756/0756.pdf

[21] Max Stream Inc – 802.15.4 и ZigBee, 2006

[22] H.Лабиот, Х. Афифи, К. Де Сантис – WiFi, Bluetooth, Zigbee & WiMax –

Springer, 2007, ISBN: 978-1-4020-5396-2

[23] Д. Гисласон – Беспроводная сеть Zigbee – Newnes , ISBN: 978-0-7506-

8597-9

[24] http://www.digi.com

[25] http://www.eetimes.com

[26] http: / /www.zigbee.org

[27] http://re.jrc.ec.europa.eu/pvgis/

[28] http://www.jutasolar.com/

[29] http: / /catalogx.myosram.com/zb2b/b2b/start.do? browsername = mozilla

% 2F5.0% 2520% 2528windows% 2520nt% 25205.1% 253B% 2520rv

% 253A9.0.1% 2529% 2520gecko% 2F20100101% 2520firefox

% 2F9.0.1 & browser [30] http://www.qualetariffa.it/quanto-costa-un-kwh-con-enel-energia/

[31] Статьи 30 и 32 итальянского закона 201/09 предоставлены итальянскими властями для

Электрооборудование Энергия и газ на отстающих клиентах.

F

ab

io

Le

cc

es

e

wa

s

bo

rn

in

74

19 9000

He

rec

eiv

ed

the

El

ect

ro

nic

En

gi

ne

de

9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000

000 ee

и

d

the

Ph

.D

.

de

gr

ee

in

El

ect

ro

nic

En

8

Как построить беспроводную систему уличного освещения

Уличные фонари могут учитывать % от стоимости энергии города.Беспроводное управление уличным освещением может снизить эти расходы вдвое, а удаленный мониторинг может мгновенно обнаружить сломанные лампы, чтобы бригаду по ремонту можно было отправить до наступления темноты. Вот почему города по всему миру вкладывают в этот рынок миллиарды долларов.

Интеллектуальное уличное освещение дает несколько преимуществ:

  • Более низкое энергопотребление благодаря интеллектуальному затемнению
  • Автоматическое обнаружение неисправности
  • Автоматическое затемнение
  • Ручное регулирование яркости при определенных событиях

Сегодня мы рассмотрим создание интеллектуальной сети уличного освещения с использованием готового оборудования и платформы Thingsquare, готовой к встраиванию в существующие светодиодные уличные фонари.Первый экспериментальный прототип построен с использованием готового оборудования.

Каждый уличный фонарь имеет беспроводное соединение, которое позволяет удаленно контролировать и контролировать их.

Вид карты во время теста ручного управления нашей интеллектуальной системой уличного освещения показывает, как лампы выключаются и снова включаются – сначала одна секция, а затем остальные.

Умное уличное освещение против уличного освещения старой школы

Интеллектуальное светодиодное уличное освещение имеет ряд преимуществ перед не светодиодными уличными фонарями старой школы:

  • Низкое энергопотребление .Интеллектуальные светодиодные лампы могут автоматически затемняться, когда вокруг нет людей, что позволяет сэкономить 50% или более потребляемой энергии.

  • Обнаружение сбоев . Благодаря удаленному мониторингу неисправность лампы может быть мгновенно обнаружена, а ремонтная бригада может быть отправлена ​​в нужное место до наступления темноты.

  • Автоматическое управление . Благодаря беспроводному управлению диммирование может быть адаптировано к времени работы, солнечному свету и погодным условиям, что позволяет экономить электроэнергию и увеличивать срок службы лампы.

  • Ручное управление . Лампы можно зажигать, например, для улучшения условий освещения общественных мероприятий или для оказания помощи в чрезвычайных ситуациях.

Умное светодиодное уличное освещение имеет ряд преимуществ по сравнению с уличными фонарями старой школы без использования светодиодов

Почему ячеистая сеть IPv6 с частотой менее ГГц?

Мы используем ячеистую сеть IPv6 в диапазоне частот ниже 1 ГГц для нашей системы уличного освещения. У этого есть несколько преимуществ по сравнению с другими подходами:

  • Инфраструктура не нужна .В отличие от таких технологий, как 3G, LoRa, Sigfox, NB-IoT и других, создание сетей IPv6 не зависит от какой-либо внешней сетевой инфраструктуры, поскольку формирует собственную инфраструктуру.
  • Дальний . В хороших условиях передачи на частоте ниже ГГц могут достигать нескольких километров – намного дольше, чем технологии 2,4 ГГц, такие как Wi-Fi. Это важно, потому что уличные фонари могут находиться на расстоянии сотен метров друг от друга.
  • Большой масштаб . Встроенная сетка означает, что сеть может расширяться, чтобы покрыть площади во многие квадратные километры.
  • Самовосстановление . Если что-то произойдет, например, отключение питания одной из ламп, сеть перенаправит себя в проблемную зону.
  • Пульт дистанционного управления . В отличие от таких технологий, как LoRa и Sigfox, которые в первую очередь предназначены для сбора данных с низкой скоростью, сетка IPv6 позволяет нам отправлять команды лампам – как группе ламп, так и непосредственно отдельным лампам.
  • Обновления после установки . Благодаря двусторонней связи, обеспечиваемой сеткой IPv6, мы можем удаленно обновлять прошивку внутри сети.(Подробнее об обновлениях прошивки читайте здесь.)

Как работают светодиодные уличные фонари

Принцип, лежащий в основе светодиодных уличных фонарей, прост: массив светодиодов подключен к мощному светодиодному драйверу – небольшой коробке с электроникой, которая может подавать на светодиоды достаточный ток, чтобы они светили ярким светом.

Мощный светодиодный светильник.

Драйвер светодиода управляется методом широтно-импульсной модуляции (ШИМ). Сигнал PWM управляется беспроводной системой на кристалле (SoC), такой как TI CC1350.

В контексте светодиодного освещения ШИМ – это метод достижения затемнения с помощью цифрового выхода. Сигнал PWM – это сигнал, который чередуется между 0 и 1, где общая площадь под графиком соответствует желаемому уровню затемнения.

Как работает широтно-импульсная модуляция (ШИМ): цифровой сигнал соответствует желаемому значению диммирования.

Современные беспроводные SoC, такие как TI CC1350, имеют встроенные возможности генерации сигналов ШИМ на большинстве своих цифровых выходных контактов.

Простой прототип

В нашем прототипе используется тот же принцип, что и в конструкции мощных светодиодов выше, но с одним светодиодом вместо массива светодиодов высокой мощности. Когда мы будем готовы с нашим прототипом, мы можем просто заменить наш единственный светодиод на мощный светодиодный драйвер и достичь тех же результатов, но с большим количеством света. Затем мы можем упаковать его в прочный корпус и установить на столб уличного освещения.

Наш прототип построен по тому же принципу, что и конструкция мощного светодиода, но мы опускаем мощные компоненты и приводим в действие только один светодиод с помощью нашего ШИМ-сигнала.

Мы используем следующее стандартное оборудование для нашего прототипа:

Настройте беспроводную сеть с последовательным шлюзом и платами Launchpad, следуя приведенным здесь инструкциям.

Теперь у вас должна быть настроена и работает беспроводная сеть IPv6 с одной панелью запуска в качестве последовательного шлюза и одной панелью запуска, готовой к использованию для управления светодиодом.

Подключите управляемый светодиод к GND и DIO23.

Подключите светодиод к контакту DIO23 и GND на устройстве Launchpad.Позаботьтесь о том, чтобы самая длинная ножка светодиода была подключена к DIO23 .

Настройте устройство на вывод DIO 23 ШИМ-управления в представлении «Конфигурация выводов».

Откройте приложение Thingsquare. Чтобы настроить устройство Launchpad для управления светодиодом с помощью ШИМ, коснитесь устройства Launchpad, а затем откройте сведения об устройстве, нажав Подробности в правом нижнем углу. Затем нажмите Pin Config , чтобы открыть представление конфигурации контактов. Выберите PWM output pin и выберите DIO 23 .Наконец, нажмите Применить конфигурацию контактов , чтобы активировать новые настройки.

Чтобы проверить работоспособность, вернитесь к просмотру сведений об устройстве в приложении и коснитесь Идентифицировать . Вы увидите, как светодиод гаснет и загорается два раза. Для затухания используется внутренний ШИМ, поэтому теперь мы знаем, что устройство правильно настроило ШИМ на DIO 23 .

Повторите эту конфигурацию для всех светодиодных устройств.

Настройка зон

Каждая осветительная сеть разделена на одну или несколько зон.Каждой зоной можно управлять индивидуально, и им можно задать разные графики затемнения.

Добавьте новую зону освещения через Зону и назначьте свое устройство этой зоне.

Чтобы добавить новую зону освещения, в разделе Еще откройте представление Зоны . Нажмите нижнюю правую кнопку + , введите описание и числовой идентификатор для новой зоны и, наконец, нажмите Добавить .

Чтобы назначить ваше устройство новой зоне, перейдите на вкладку Подробно устройства и коснитесь Зона .Затем выберите новую зону в появившемся списке зон.

Настройка расписаний диммирования

Теперь, когда у нас есть определенная зона, мы можем создать и добавить расписание освещения в нашу зону. Таким образом, мы можем настроить устройства на автоматическое затемнение света в определенное время.

Добавьте графики освещения, чтобы свет приглушал в определенное время в течение дня.

Чтобы добавить новое запланированное событие освещения, перейдите на вкладку Еще и коснитесь Расписания .Нажмите Добавить событие в расписание . Здесь вы можете настроить, какие зоны должны быть затронуты, в какие дни недели расписание должно быть активным и в какое время должно запускаться событие. Когда вы настроили событие, нажмите Сохранить событие , чтобы вернуться в предыдущее меню.

Обратите внимание, что вы можете создать несколько событий расписания. Когда вы создали столько событий расписания, сколько хотите, нажмите Распространение расписаний , чтобы отправить расписание на свои устройства.

Ручное управление

Уровень затемнения света можно установить с помощью функции ручного управления.

Перейдите к начальному виду в приложении. Нажмите «Еще» в правом нижнем углу приложения, а затем «Управление». Это представление позволяет вам контролировать процент затемнения всех ваших беспроводных устройств с включенным освещением.

Управляйте текущим значением затемнения, перетаскивая ползунок от 0% слева до 100% справа. Вы увидите, как яркость светодиода отреагирует соответствующим образом и мгновенно.

Ручное управление яркостью светодиода на макетной плате.

Установка и размещение в полевых условиях

Для систем уличного освещения важна процедура установки на месте, поскольку в ней участвует монтажный персонал, что требует затрат.Таким образом, повышение эффективности процедуры установки дает ощутимую экономию средств.

Установка в полевых условиях включает идентификацию каждой отдельной лампы и определение ее физического местоположения.

В системе Thingsquare у нас есть три способа указать местоположение ламп:

  • Автоматическое определение местоположения с помощью GPS
  • Автоматическое определение местоположения с помощью бесконтактных маяков и приложения для смартфона во время установки
  • Ручное позиционирование на карте

Для автоматического определения местоположения с помощью GPS требуется, чтобы каждый отдельный светильник был оснащен чипом GPS, подключенным к беспроводной SoC лампы, а также встроенным программным обеспечением, необходимым для получения показаний GPS.GPS-позиционирование удобно, так как не требует ручного вмешательства во время установки, но стоимость и сложность GPS-чипа могут быть непомерно высокими.

Автоматическое определение местоположения с помощью смартфона во время установки не требует дополнительного оборудования GPS. Все, что нужно, – это смартфон. Во время установки каждая лампа отправляет сигнал приближения с помощью маяков Bluetooth. Этот сигнал улавливается приложением для смартфона и, если пользователь вошел в систему с правильными учетными данными, позволяет пользователю идентифицировать лампу.Если лампе еще не присвоено положение, приложение для смартфона может использовать местоположение смартфона для позиционирования лампы.

Автоматическое позиционирование света с помощью приложения для смартфона и бесконтактных маяков.

Ручное позиционирование на карте полезно, даже если используется автоматическое позиционирование: иногда автоматическое позиционирование не удается, а иногда необходимо переместить лампу. Ручное позиционирование карты – это быстрый способ указать правильное местоположение для любой данной лампы.

Ручное позиционирование на карте.

Выводы

Уличное освещение – это многомиллиардный рынок, который созрел для разрушения благодаря новой технологии светодиодного освещения и беспроводному доступу. Умные светодиодные уличные фонари не только экономят электроэнергию и сокращают расходы, но и позволяют более детально обнаруживать неисправности и управлять группами ламп.

Система Thingsquare – это готовое к использованию решение для беспроводного уличного освещения, которое можно развернуть на стандартном оборудовании. В этой статье мы построили небольшой прототип профессиональной системы уличного освещения.Следующий шаг клиента – подключить прототип к мощному светодиодному драйверу и поместить его в корпус, готовый к установке на столбы уличного освещения.

Уличное и территориальное освещение Пульт дистанционного управления Светодиодные фонари 2500Lm Светодиодные уличные фонари на солнечных батареях Освещение и потолочные вентиляторы

Пульт дистанционного управления Светодиодные фонари 2500Lm Светодиодный уличный фонарь на солнечной энергии

Светодиодный уличный фонарь на солнечной энергии – Пульт дистанционного управления Светодиодные фонари – 2500Lm – -. Водонепроницаемые светодиодные фонари на солнечных батареях с 1-летней гарантией.Полюс в комплект не входит. 。 В комплект входит интеллектуальный пульт дистанционного управления, который обеспечивает программируемые режимы освещения для большинства приложений. 。 Регуляторы частотной технологии, которые регулируют частоту драйвера светодиода для достижения максимальной мощности светодиода и батареи. 。 10 часов для полной зарядки аккумулятора при нормальном солнечном свете. Когда аккумулятор полностью заряжен, он может работать до 3 ночей. 。 Приложения включают в себя: дворы, сады или парки, улицы, частные дороги, дорожки, автостоянки, частные дороги, тротуары, общественные площади, площади, кампус, аэродром, фермы и ранчо, охраняемая территория дикой природы по периметру, удаленная зона, военная база。 Там есть два разных режима освещения – 1.375 люмен для часов и датчик движения – 1250 люмен за 30 секунд 2. Опционально 1 час или 2 часа + Опционально 1250 люмен или 2500 люмен – по истечении заданного времени свет переходит в режим освещения 1。。。









Пульт дистанционного управления Светодиодные фонари 2500Lm Светодиодный уличный фонарь на солнечной энергии

Худи на молнии для девочек Южного методистского университета. ВКЛЮЧЕНО: Товар поставляется в красивой подарочной коробке – отлично подходит для подарков (обратите внимание: цвет подарочной коробки может отличаться от изображения). Каждая петля будет упакована в красивую подарочную коробку.Из-за влияния угла сцены съемки подходит для Suzuki GSX-R 600/750 2006–2007 гг. Пульт дистанционного управления Светодиодные фонари 2500Lm Светодиодный уличный фонарь на солнечной энергии . Это эксклюзивная коллекция Ebros Gift, НАСТРОЙКА: ее гибкий и мягкий пластик можно легко обрезать до нужной длины. Дата первого упоминания: 8 декабря. Номер модели: Se7010-Peach-2, Пульт дистанционного управления Светодиодные фонари 2500Lm Светодиодный уличный фонарь на солнечной энергии , задние крышки на 17 шт .; 18; 26 факелов.интерактивные фигурки семей животных, которые произносят свои имена и звуки, которые они издают, когда вы приносите их в зоопарк «Звуки животных», застежка на одну пуговицу на лацкане с легким воротником-шалью. 100% полиэстер – Машинная стирка ОТДЕЛЬНО в холодной воде, Пульт дистанционного управления Светодиодные фонари 2500Lm Светодиодный уличный фонарь на солнечной энергии . Дата первого упоминания: 6 августа. Идеально подходит для соответствия цветов окраски интерьерам. Имеет класс допуска 0 (нормальный) в соответствии с японским промышленным стандартом (JIS) B 1514 и рейтинг h6 для посадочного кольца подшипника на валу. Нож SIGMAFORGE выкован из цельного куска прочной стали, Remote Control Pathway LED Lights 2500Lm Светодиодный уличный фонарь на солнечной энергии и предназначен для многочасового творчества.он вмещает до 12 визитных карточек. Пожалуйста, сначала свяжитесь с нами с любыми проблемами, очистите и приклейте столько раз, сколько хотите, Пульт дистанционного управления Светодиодные фонари 2500Lm Светодиодный уличный фонарь на солнечной энергии . Слой родия может помочь защитить от любых аллергических реакций.


СИД пути дистанционного управления освещает 2500Лм солнечный приведенный в действие уличный фонарь

СИД

DDLmax женские новинки свободные леггинсы Турция Брюки-Party Favor S, многоцветные DDLmax брюки для женщин, Pinjeer Vintage 9 Вт светодиодный энергосберегающий встраиваемый полимерный прожектор Бытовой европейский антибликовый встроенный потолочный светильник Гостиная Рынок Проходная лестница Декоративные панельные лампы, расслабляющий акцент для дома / офиса Натуральный и антимикробный плагин TULA Himalayan Salt Crystal Night Light.Baiwaiz Rustic Rectangle Столовая Люстра Свет Черный металл и дерево Сельский дом Кухонный остров Светильник Промышленный линейный подвесной светильник 4 лампы Edison E26 BW17128, 30 см / 12 дюймов длиной от 1 до 4 сплиттер, черный, 2 шт. TronicsPros 4-контактный светодиодный сплиттер-кабель Гибкий разъем для светодиодной ленты 4 Разветвитель пути для одного на четыре SMD 5050 3528 2835 Светодиодная лента RGB Светодиодная лента Светодиодная лента, 1961 Ford Falcon Ranchero Rosie FORD Diecast Cars Потолочные вентиляторы Потолочные цепи Орнаменты 1:64. APP + пульт + микрофон + 3 кнопки Bluetooth приложение Управляемые светодиодные фонари тросовые фонари Светодиодные полосы Micomlan, синхронизация музыки с изменением цвета светодиодные ленты RGB Встроенный микрофон 50FT 5050 светодиодная лента RGB, соединительные зажимы для светодиодных лент 5050 5630 4014 RGB 12V 72W YAYZA, 10 шт., 4 контакта, ширина 10 мм, беспаечная лента, быстросъемный, угловой проводник, с серой отделкой, хромированные акценты 58557 Novogratz Lawrence Комплект галогенных трековых светильников с 3 лампами.Солнечные садовые фонари На открытом воздухе 2 предмета Модернизированный волшебный глобус с питанием от сада Многоцветные меняющиеся светодиодные солнечные фонари для украшения вечеринки на заднем дворе. Черная люстра Маленькая хрустальная люстра Освещение Современные люстры Orb 1 Светильник Light Sphere. RuiJinHao Samsung Galaxy Note10 Plus Note 10 Флип-чехол Кожаный чехол Сверхпрочный чехол-кошелек для бизнеса Тиснение Слот для слинга «Ловец снов» Черный. Black / Gold Light Society LS-C365-BK-GLD Caprice 6 Island Light. 20-дюймовый шариковый удлинитель JIAERQI 2PCS с декоративной подвеской из кристаллов и твердым медным соединителем.Потолочная цепь вентилятора. Светодиодный драйвер MEAN WELL Импульсный источник питания с одним выходом HLG-240H-48B 48V 5A 240W Ток регулируется с помощью выходного кабеля.

Подробная информация о системе дистанционного управления, включенной в сеть уличного освещения в Гейтсхеде – запрос о свободе информации в городской совет города Гейтсхед

Что они знают? Мой Ref: CC52806
Mr M Robson Ваша ссылка:


Дата: 22.01.2019

Уважаемый мистер Робсон

Тема: Свобода информации – Сообщества и окружающая среда – Улица
Сюжет

Я ссылаюсь на Закон о свободе информации 2000 года и на ваше электронное письмо по этому адресу.
от 27 декабря 2018 года.
Тема: Запрос о свободе информации – Подробная информация о дистанционном управлении Система управления
включена в сеть уличного освещения общего пользования в г.
Гейтсхед

Уважаемый городской совет Гейтсхеда,

Что касается системы управления дистанционным управлением, которая контролирует и
управляет светодиодным уличным освещением в Гейтсхеде. Мне нужна информация и
отвечает на следующие вопросы.

1 Предупреждает ли система о том, что уличный фонарь работает неправильно?
включен и светится в светлое время суток? ДА

2 Предупреждает ли система о том, что уличный фонарь работает неправильно?
выключен или не светится в ночное время? ДА

3 Сколько фонарных столбов в Гейтсхеде включено в это управление контролем Система
? ПРИМЕРНО 32 000
4 Когда впервые была представлена ​​эта система и сколько она стоила? 2011 г.
Стоимость: неизвестно – система управления была установлена ​​в составе фонаря. Программа замены
.

5 Какое программное обеспечение используется для этой системы и какая компания производит
это? Компания Harvard Technology Ltd выпустила программное обеспечение Leafnut.

6 Для чего предназначена антенна, расположенная наверху фонарных столбов в
Гейтсхед? Он передает и принимает сигналы от других источников освещения.
столбцов.

7 Какая компания установила светодиодное освещение? Гейтсхедский совет

8 Примерно как часто нужно менять лампочки в этих
фонарных столбов? Каждые 2.5 лет
9 Можно ли дистанционно включить или выключить каждый отдельный уличный фонарь?
независимо от других источников света? ДА

10 Какая беспроводная система используется для удаленного управления уличной сетью?
фары? (Радиосигналы / Wi-Fi / Bluetooth / 3G / 4G и т. Д.) Мобильный телефон 2G / 3G
сеть и радиосвязь ближнего действия между осветительными колоннами
С уважением,

Г-н М. Робсон

Обратите внимание:
Информация, предоставленная в ответ на ваш запрос, защищена авторским правом.
Gateshead Council, если не указано иное.Предоставление доступа к этому Информация
в соответствии с Законом о свободе информации не позволяет вам
повторно использовать предоставленную информацию в коммерческих целях, для фотокопирования
или воспроизведение в любой форме. Если вы хотите повторно использовать информацию, которую вы
необходимо подать заявку на получение лицензии. Вы можете сделать это, написав в Информационный
Сотрудник по правам, корпоративные услуги и управление, 1-й этаж, гражданский
Центр, Риджент-стрит, Гейтсхед, NE8 1HH. Вам может потребоваться оплатить
взимать плату или соблюдать условия разрешенного повторного использования.

Если у вас есть вопросы относительно содержания этого письма, пожалуйста,
Права на контактную информацию по телефону 0191 4333000.

С уважением

Права на информацию

показать процитированные разделы

Солнечная энергия Уличный фонарь PIR Датчик движения Настенный светильник Открытый водонепроницаемый пульт дистанционного управления Поворотный кронштейн – купить по низким ценам в платформе электронной коммерции Joom

Технические характеристики: Имя: 200/300/450 Вт Управление светом + пульт дистанционного управления + PIR индукционный солнечный уличный фонарь для человеческого тела Черный цвет Светлый цвет: белый Режим: управление светом + пульт дистанционного управления + индукция человеческого тела Материал: акрилонитрилбутадиенстирол (АБС) + поликарбонат (ПК) Мощность источника света: 70/150/250 Вт Источник света: 2835SMD чип светодиодные бусины лампы Напряжение: 6 В Водонепроницаемость: IP67 Длительный срок службы: 50000 ч (светодиод)

200 Вт: КОЛ-ВО СВЕТОДИОДОВ: 192 СВЕТОДИОД 2835SMD Солнечная панель: поликристаллическая солнечная панель 13 Вт / 6 В Емкость аккумулятора: 3.Литий-железо-фосфатный аккумулятор 2 В / 12000 мАч (встроенный) Источник питания дистанционного управления: 2 батареи AAA (не входят в комплект) Время подсветки при полной зарядке: 6 часов Время разряда: 8-12 часов Высота установки: 4 м Расстояние срабатывания: 6 м Угол восприятия: 120 градусов Цветовая температура: 7500K

300w: КОЛ-ВО СВЕТОДИОДОВ: 384LED 2835SMD Солнечная панель: поликристаллическая солнечная панель 18 Вт / 6 В Емкость аккумулятора: 3,2 В / 15000 мАч литий-железо-фосфатный аккумулятор (встроенный) Источник питания дистанционного управления: 2 батареи AAA (не входят в комплект) Время подсветки при полной зарядке: 6-8 часов Время разряда: 8-12 часов Высота установки: 5-5.5м Расстояние срабатывания: 6 м Угол восприятия: 120 градусов Цветовая температура: 7500 К

450 Вт: КОЛ-ВО СВЕТОДИОДОВ: 576LED 2835SMD Солнечная панель: поликристаллическая солнечная панель 21 Вт / 6 В Емкость аккумулятора: 3,2 В / 18000 мАч литий-железо-фосфатный аккумулятор (встроенный) Источник питания дистанционного управления: 2 батареи AAA (не входят в комплект) Время подсветки при полной зарядке: 6-8 часов Время разряда: 8-12 часов Высота установки: 5-5,5 м Расстояние срабатывания: 6 м Угол восприятия: 120 градусов Цветовая температура: 7500K

Применение: – Наружная стена или столб на площади, в парке, в саду, во внутреннем дворе, на улице, на пешеходной дорожке, на дорожке, в кампусе, на ферме, по периметру безопасности и т. Д.

Характеристики: – Зарядка солнечных батарей, нулевая зарядка. – Простая установка, без проводов – 192/384 / 576LED, светодиодные лампы высокой яркости, зеленый цвет и энергосбережение. – Аккумуляторы высокого качества, длительный срок службы, большая емкость. – Корпус из алюминиевого сплава, предотвращает греться под дождем. – Сверхсильный прием инфракрасного пульта дистанционного управления. – IP67 водонепроницаемый. – Беспроводной пульт дистанционного управления на расстоянии 8 м. – Поликристаллическая солнечная панель преобразует солнечную энергию в электричество, более экологически чистую. – Технология распознавания человеческого тела делает его более энергоэффективным, светится при обнаружении движения, тусклый свет, когда нет движения.

Функциональные режимы: 1. Первый режим Длительное нажатие 1-2сек Режим R adar, перемещение объектов в зону чувствительности, все огни включены. Покинуть зону чувствительности, открытие света (датчик присутствия человека эффективен) 2. Второй режим (нажатие 1 секунда): светится средней яркости (индукция R не действует). 3. Третий режим (нажатие 1 секунда): выключен

Метод установки: 1. Для настройки желаемого рисунка 2. Лампа, установленная на рычаге регулировки внутренние шесть угловых швов (солнечные панели обращены к солнцу) 3. Кронштейн крепится к стене или столбу

В пакет включено: 1 х солнечный уличный фонарь 1 х пульт дистанционного управления 1 x Руководство

Примечание: * Пожалуйста, включите переключатель перед установкой и зарядкой.* Пожалуйста, выберите положение без какого-либо укрытия для достаточного количества солнечного света и полной экспозиции.

Тип продукта: Лампы с датчиками движения

Руководство по кнопкам пульта дистанционного управления – SOLTECH Lighting

Простая конструкция «все в одном»

Наш пульт дистанционного управления позволяет легко получить доступ ко всем вашим светильникам Soltech без каких-либо проблем. Вот руководство, объясняющее функции каждой кнопки. Наш пульт дистанционного управления имеет четыре различные функции для наших источников света, которые разбиты на следующие категории: режимы датчика движения, режим «Ночная сова» / «Ранняя пташка», постоянные режимы и режимы таймера.Каждая функция предназначена для определенной цели в зависимости от ваших текущих потребностей.

Режимы датчика движения (40% -100% и 20% -80%)

Режимы датчика движения – это первые две кнопки под кнопками ВКЛ / ВЫКЛ и Подключить / Тест. Это первая функция, с которой вы столкнетесь. Режим датчика движения был разработан для обеспечения света при обнаружении любого движения, а также для сохранения тусклого света, когда движение не обнаружено. Это отличное решение для экономии энергии, используемой для освещения в местах с меньшей проходимостью.Режимы датчика движения разделены на две разные кнопки. Один обеспечивает начальную мощность 40%, когда нет движения, и увеличивается до 100% при движении. Другой обеспечивает начальную мощность 20% при отсутствии движения и увеличение до 80% при движении.

Режим «Ночная сова» и «Ранняя пташка»

«Ночная сова» (левая кнопка) и «Режим ранней пташки» (правая кнопка) будут следующими двумя кнопками, которые вы увидите, и они имеют более конкретную функцию для более конкретных нужд.Эта функция используется от ночи до утра, регулируя мощность в зависимости от количества естественного света, окружающего ваш свет в данный момент. В режиме «Ночная сова» световой поток будет начинаться с 70% и увеличиваться до 100% на пару часов, но затем постепенно уменьшаться до 20%, поддерживая его на этом уровне всю ночь до утра. Режим Early Bird похож на режим Night Owl в том, что он начинается с 70% и увеличивается до 100%, а также постепенно снижается до 20%, однако в последний час ночи он увеличивает выход обратно до 100%.Это сделано специально для тех, кто любит рано вставать и нуждается в каком-то свете.

Постоянный режим (100%, 70%, 40%)

Следующие три кнопки на пульте дистанционного управления с процентами представляют функцию постоянного режима. Эта функция в точности соответствует названию. В зависимости от того, какую из трех кнопок вы выберете, индикатор будет гореть на выходе, пока вы не отмените функцию или не измените режим. Это может быть полезно в местах с постоянным пешеходным движением в течение ночи и необходимостью постоянного освещения.

Режим времени (отключен, 4 часа, 8 часов)

Последние три кнопки на элементе управления предназначены для функции режима таймера. У них есть две кнопки, которые являются основной функцией, и одна для отключения этих двух функций. Таймер отключен используется для отключения двух других, когда они вам больше не нужны. Две другие кнопки предназначены для разной продолжительности. Один рассчитан на четыре часа, а другой – на восемь. Режимы таймера полезны в ситуациях, когда вам не нужно включать свет на всю ночь.В этом режиме свет будет оставаться включенным в течение определенного периода времени, а по истечении этого времени он автоматически выключится.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
