Длительно допустимые токи для кабелей: ПУЭ 7. Допустимые длительные токи для кабелей с бумажной пропитанной изоляцией | Библиотека

0 Comments

Допустимые токовые нагрузки кабелей с медными жилами с изоляцией из сшитого полиэтилена

ТомсккабельПродукцияСправочная информацияДопустимые токовые нагрузки кабелей с медными жилами с изоляцией из сшитого полиэтилена

  • Кабель и провод
  • Наличие на складе
  • Импортозамещение
    • ТОФЛЕКС СРГК
    • ТОФЛЕКС Р
    • ТОФЛЕКС ЭМС
    • ТОФЛЕКС КГШРЭКП
  • Печатные каталоги
  • Оборудование для кабельного производства
  • Медная проволока марки ММ
  • Медная луженая проволока марки ММЛ
  • Полимерные маты
  • Справочная информация
  • СКАНКАБ
  • Спецтехника по специальным ценам
  • Индивидуальная конструкция кабеля под заказ
  • Политика в области качества
Номиналь- ное сечение жилы, мм²
 Допустимая токовая нагрузка силовых кабелей, А
одножильных многожильных**
На постоянном токе
 На переменном токе* На переменном токе
На воздухе В земле На воздухе В земле На воздухе В земле
1,5 35 48 28 33 25 31
2,5 		46 63 36 42 34 40
4,0 60 82 47 54 45 52
6,0 76 102 59 67 56 64
10,0 105 136 82 89 78 86
16,0 139 175 108 115 104 112
25,0 188 228 146 147 141 144
35,0 230 274 180 176 172 173
50,0 281 325 220 208 209 205
70,0 356 399 279 255 265 253
95,0 440 478 345 306 327 304
120,0 514 546 403 348 381 347
150,0 591 614 464 392 437 391
185,0 685 695 538 443 504 442
240,0 821 812 641 515 598 515

* — при прокладке треугольником вплотную

** — для определения токовых нагрузок четырехжильных кабелей с жилами равного сечения в четырехпроводных сетях при нагрузке во всех жилах в нормальном режиме, а также для пятижильных кабелей данные значения должны быть умножены на коэффициент 0,93.

Пожалуйста, подождите..

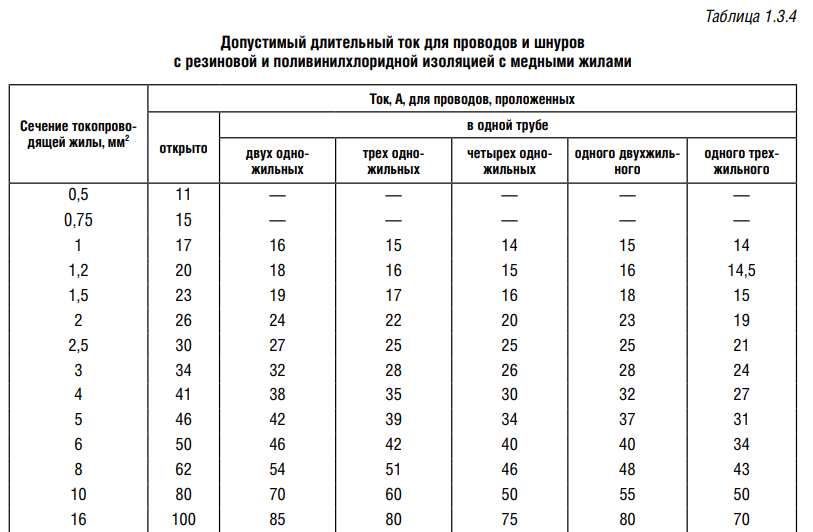

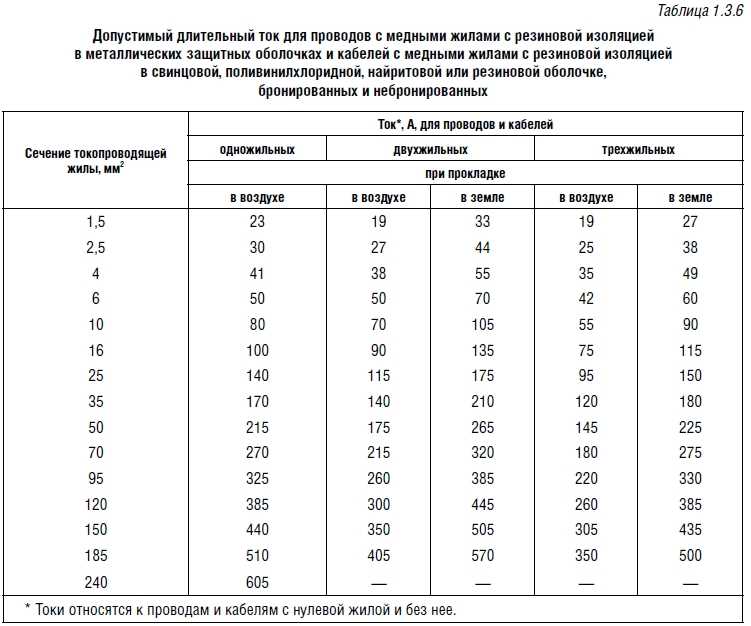

Допустимый длительный ток для кабелей с алюминиевыми жилами | Кабели

  • кабель
  • справка

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных

Сечение токопроводящей жилы, мм2

Ток, А, для кабелей

одножильных

двухжильных

трехжильных

при прокладке

в воздухе

в воздухе

в земле

в воздухе

в земле

2,5

23

21

34

19

29

4

31

29

42

27

38

6

38

38

55

32

46

10

60

55

80

42

70

16

75

70

105

60

90

25

105

90

135

75

115

35

130

105

160

90

140

50

165

135

205

110

175

70

210

165

245

140

210

95

250

200

295

170

255

120

295

230

340

200

295

150

340

270

390

235

335

185

390

310

440

270

385

240

465

—

—

—

—

Примечание. Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по таблице, как для трехжильных кабелей, но с коэффициентом 0,92.

  • Назад
  • Вперед
  • Вы здесь:
  • Главная
  • Инфо
  • Кабели
  • Требования, предъявляемые к прокладке кабельных линий 1,6,10 кВ

Читать также:

  • Основные расчетные данные трехфазных кабелей с медными жилами
  • Прокладка кабелей при низких температурах
  • Допустимый длительный ток для переносных шланговых шнуров, тяжелых кабелей, переносных проводов с медными жилами
  • Прокладка кабелей в коллекторе
  • Обозначения и типы кабельных муфт 1, 6, 10 кВ

Непрерывная допустимая нагрузка по току проводника

Непрерывная допустимая нагрузка по току (I z ) — максимальное значение электрического тока, которое может непрерывно проходить по проводнику, устройству или аппарату при определенных условиях без того, чтобы его установившаяся температура превышала установленное значение [данный термин определено в IEC 60050-826-2022].

В Соединенных Штатах вместо термина «постоянная допустимая нагрузка по току» используется термин «импульсная мощность».

Приложение B стандарта IEC 60364-1 объясняет термин «(постоянная) допустимая нагрузка по току» следующим образом: «Этот ток обозначается I z ”

Британский стандарт BS 7671 определяет термин “пропускная способность проводника по току” так же, как и в IEC 60050-826:1982:

Максимальный ток, который может проходить по электрическому проводнику при определенных условиях без того, чтобы его стационарная температура превышала установленное значение.

BS 7671 :2018+A2:2022

Примечание. Для проводников номинальный ток считается равным допустимой нагрузке по току.

Таким образом, термин «номинальный ток проводника», как и термин «долговременная допустимая нагрузка по току», определяет наибольший электрический ток, который проводник способен пропускать в течение длительного времени без превышения его стационарной температуры определенного значения. Номинальный ток проводника должен быть больше или равен протекающему по нему электрическому току. В противном случае цепь проводника должна быть разорвана автоматическим выключателем или предохранителем для защиты от перегрузки по току.

Особенности

В международных правилах термин «долговременная допустимая нагрузка по току» обычно используется как характеристика проводников, по которой определяется максимальный электрический ток, который проводник может пропускать в течение непрерывного периода (недели, месяцы, годы) без перегрева. определенный. Непрерывная допустимая нагрузка по току проводника фактически является его номинальным током.

Сечение проводников, используемых в электроустановках зданий, всегда должно выбираться с учетом электрических токов, которые могут протекать по ним в нормальных условиях. Электрический ток, протекающий по любому проводнику, не должен превышать его допустимый непрерывный ток. При соблюдении этого условия установившаяся температура проводника не будет превышать максимально допустимую температуру, установленную нормативными документами.

В противном случае, если электрический ток, протекающий по проводнику, превышает его допустимую длительную токопропускную способность, проводник перегреется. Его изоляция будет подвержена ускоренному старению. При очень больших токах проводник, нагретый до нескольких сотен градусов, может вызвать пожар. Для предотвращения перегрева проводов в электроустановках зданий применяют специальную защиту, называемую защитой от перегрузки по току, для уменьшения до безопасного значения продолжительности протекания электрических токов по проводникам сверх их допустимой длительной токонесущей способности.

В пункте 523.1 «Нагрузочные токи» МЭК 60364-5-52, в частности, указано, что

Ток, который должен проходить по любому проводнику в течение длительных периодов времени при нормальной работе, должен быть таким, чтобы не превышался температурный предел изоляции. Это требование выполняется применением таблицы 52.1 для типов изоляции, указанных в этой таблице. Значение тока выбирают в соответствии с 523. 2 или определяют в соответствии с 523.3.

IEC 60364-5-52-2009

В таблице 52.1 IEC 60364-5-52 указаны максимально допустимые температуры, которые могут иметь проводники с различной изоляцией.

1050 на оболочке б, в
Type of insulation Temperature limit a,d ° C
Thermoplastic (PVC) 70 at the conductor
Thermosetting (XLPE or EPR rubber) 90 у проводника б
Минеральный (термопласт (ПВХ), покрытый или непокрытый на ощупь) 70 на оболочке
Минеральный (покрытый, не соприкасающийся и не контактирующий с горючим материалом)
Таблица 52.1 – Предельные рабочие температуры для типов изоляции

Примечания к таблице:

емкости, указанные в приложении А, основаны, взяты из МЭК 60502 и МЭК 60702 и показаны в этих таблицах.

b) Если проводник работает при температуре выше 70 °C, необходимо убедиться, что оборудование, подключенное к проводнику, подходит для результирующей температуры в месте соединения.

c) Для кабелей с минеральной изоляцией могут быть допустимы более высокие рабочие температуры в зависимости от номинальной температуры кабеля, его заделки, условий окружающей среды и других внешних воздействий.

d) Проводники или кабели, если они сертифицированы, могут иметь пределы максимальной рабочей температуры в соответствии со спецификацией производителя.

ПРИМЕЧАНИЕ 1. В таблице указаны не все типы кабелей.

ПРИМЕЧАНИЕ 2. Это не относится к системам шинопроводов или системам электропередачи или системам освещения, для которых изготовитель должен обеспечить допустимую токовую нагрузку в соответствии с IEC 60439-2, а к системам электропередачи – в соответствии с IEC 61534-1.

ПРИМЕЧАНИЕ 3. Температурный предел для других типов изоляции указан в спецификации кабеля или у производителя.

Как выбирается длительная допустимая нагрузка по току проводника?

Требование 523.1 [3] считается выполненным, если сила тока для изолированных проводников и кабелей без брони не превышает соответствующих значений, выбранных из таблиц Приложения Б [3] со ссылкой на Таблицу А.52.3 [3] , с учетом любых необходимых поправочных коэффициентов, указанных в Приложении B [3]. Значения допустимой нагрузки по току, указанные в Приложении B [3], приведены для справки.

Два нагруженных проводника могут находиться в двухпроводной цепи переменного тока, состоящей из фазного и нейтрального проводников, или двух фазных проводников, а также в двухпроводной цепи постоянного тока, состоящей из полюсного проводника и проводника в средней точке, или двухполюсного проводники. Три нагруженных проводника могут находиться в 3- или 4-проводной электрической цепи переменного тока, состоящей из трех фазных проводников или трех фазных проводников и нейтрального проводника соответственно. В последнем случае током, протекающим через нейтральный проводник, пренебрегают.

ПРИМЕЧАНИЕ 1 . Признано, что национальные комитеты могут пожелать адаптировать таблицы Приложения В к упрощенной форме для своих национальных правил. Пример одного приемлемого метода упрощения приведен в Приложении С.

ПРИМЕЧАНИЕ 2 . Признано, что в зависимости от условий окружающей среды и точной конструкции кабелей будет иметь место некоторый допуск по токонесущей способности.

Соответствующие значения допустимой нагрузки по току также могут быть определены, как описано в серии стандартов МЭК 60287, или путем испытаний, или путем расчета с использованием общепризнанного метода, при условии, что метод указан. При необходимости следует учитывать характеристики нагрузки и, для подземных кабелей, фактическое тепловое сопротивление грунта.

Каталожные номера

  1. МЭК 60050-826-2022
  2. МЭК 60364-1
  3. МЭК 60364-5-52-2009
