Способы подключения светодиодной ленты

Подключение одной светодиодной ленты стандартного размера (5 метров) достаточно просто. Для этого просто необходимо подключить её к блоку питания, а его к электрической сети 220 В. Стандартная цветовая маркировка шнура блока питания для подключения светодиодной ленты следующая: красный цвет – это плюс, а черный или синий соответственно это минус. Возможна также другая вариация маркировок. Перед окончательным подключением проводов, попробуйте запитать светодиодную ленту и проверить её. Если вы перепутаете минус с плюсом, не чего страшного не случится. Светодиодная лента просто не будет светиться. Поменяйте местами провода и проверьте работоспособность ленты. Есть также блоки питания, в которых изначально нет выведенных проводов. В данном случае вам придётся подключить необходимые провода к зажимам блока питания. Подключить провода не сложно, так как зажимы блока питания промаркированы.

Пример маркировки зажимов блока питания

Блок питания оснащен тремя контактами для подключения внешней бытовой сети 220В (“N”, “L” и “GND”), и двумя контактами для подключения светодиодного освещения (“-V” и ”+V”).

Для подключения проводов к светодиодной ленте необходимо обеспечить хороший контакт. Существует два способа подключения питающего провода к светодиодной ленте:
1) Использование специального коннектора. Для подсоединения питающего провода достаточно взять коннектор, отодвинуть специальную зажимную пластину, надвинуть коннектор на край светодиодной ленты и вернуть на место зажимную пластину. Теперь осталось присоединить провод, идущий от коннектора к блоку питания.

Пример специальных коннекторов

2) Присоединить питающий провод с помощью пайки. Если вы имеете навыки пайки проводов, то вы сможете без труда присоединить провод к светодиодной ленте, сэкономив средства на приобретение коннекторов, особенно если вы планируете установку нескольких светодиодных лент. Данный способ соединения отличается высокой надежностью.

Пример подключения 5 метров одноцветной светодиодной ленты к блоку питания

Схема подключения от 1 до 5 метров светодиодной ленты к блоку питания

В этой схеме подключения используется один блок питания. При этом его мощность должна соответствовать суммарной мощности светодиодной ленты.

Если у вас есть необходимость подключения нескольких светодиодных лент, то вам необходимо знать некоторые нюансы. Не рекомендуется подключать вторую ленту к первой последовательно, так как на подключенной ленте будет наблюдаться значительное падение напряжения и она будет тусклее светиться. Кроме того, первая лента может перегреваться, так как ее токопроводящие дорожки рассчитаны на ток одной ленты. Перегрев в свою очередь значительно сокращает срок службы светодиодов.

Для подключения двух светодиодных лент необходим блок питания большой мощности. Если пространство для установки блоков питания ограничено, например, вы хотите его установить непосредственно в каркас подвесного потолка, то можно подключить ленты несколько иным способом.

Следующая схема подключения двух одноцветных светодиодных лент предусматривает использование двух блоков питания. То есть в данном случае каждая из светодиодных лент будет запитана от отдельного блока питания. Примеры подключения приведены ниже.

Пример подключения более 5 метров одноцветной светодиодной ленты к блоку питания

Схема подключения двух и более светодиодных лент от одного блока питания

В этой схеме подключения используется один блок питания. При этом, его мощность должна соответствовать суммарной мощности двух или более светодиодных лент.

Для того чтобы подвести питание 12 вольт до второй ленты, необходимо к выходу блока питания подсоединить удлиняющий провод. Второй конец провода подсоединить ко второй ленте. Таким образом, ток потечет по проводу, а не по дорожкам первой светодиодной ленты.

Сечение провода рекомендуем взять побольше примерно 1,5 мм., чтобы в нем не было потерь напряжения.

Пример подключения светодиодных лент использую два блока питания

Схема подключения светодиодных лент с двумя блоками питания

При такой схеме, удлиняющий провод подключается к сети 220 вольт и протягивается к блоку питания второй ленты. В этом случае сечение провода достаточно 0,75 мм.

Схема подключения одной и нескольких

RGB светодиодных лент

Основной отличительной особенностью подключения RGB лент – это наличие еще одного устройства – контроллера. Контролер предназначен для управления цветами ленты и интенсивностью свечения светодиодов.

Данный тип светодиодной ленты несколько отличается от одноцветной ленты. Подключение RGB ленты осуществляется при помощи четырех проводов. Три провода предназначены для управления цветами: синим, красным и зеленым. Четвертый провод – общий. Как на контроллере, так и на концах светодиодной ленты нанесена маркировка выводов: «B» – синий; «R» – красный; «G» – зеленый; «V+» – провод питания.

Подключение светодиодной ленты к контроллеру может быть выполнено как пайкой, так и при помощи специальных коннекторов.

Специальный коннектор для подключения RGB ленты

Если вы хотите подключить еще одну светодиодную RGB ленту, то вам необходимо учесть общую суммарную нагрузку светодиодных лент.

Она должна быть меньше номинальной нагрузки контроллера и блока питания.

Контроллер рассчитан на определенный ток нагрузки.
Для подключения нескольких светодиодных лент существует RGB усилители. Усилитель сохраняет синхронность управления цветами и интенсивностью свечения светодиодов. То есть в данном случае обе ленты будут работать синхронно.

Вторая светодиодная лента подключается к RGB усилителю, а он, в свою очередь, к основной ленте. Питание усилителя осуществляется от блока питания. Можно использовать как отдельный блок питания для усилителя, так и основной. Соответственно, общий блок питания для контроллера и усилителя будет сравнительно больших размеров. Поэтому целесообразнее будет приобрести два блока питания для подключения отдельно контроллера и усилителя.

Различные варианты подключения светодиодной RGB ленты приведены ниже.

Схема подключения светодиодной RGB ленты

Схема параллельного подключения двух светодиодных RGB лент

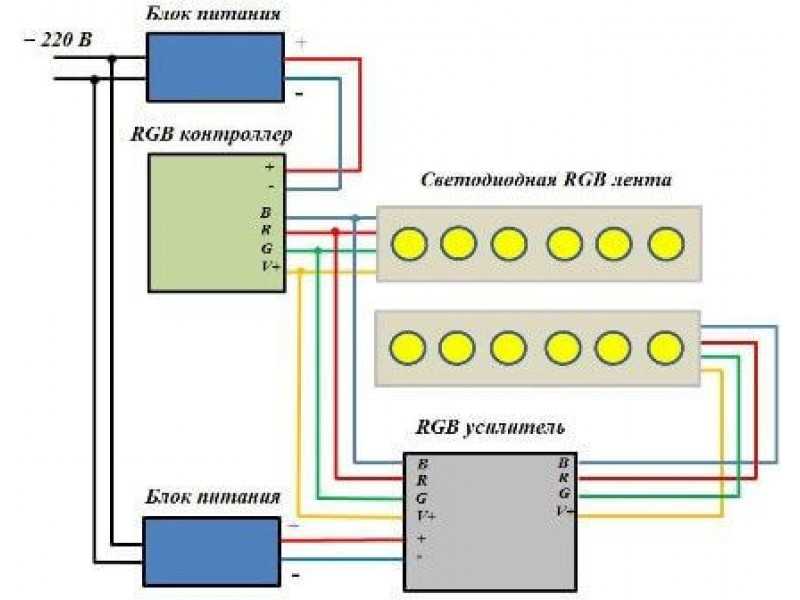

Схема подключения второй светодиодной RGB ленты через RGB усилитель
