Допустимая длина газового шланга для подключения плиты: Максимальная длина газового шланга

разновидности, особенности выбора и тонкости подключения

Во время ремонта на кухне практически всегда возникает необходимость замены или перестановки газовой плиты, а значит, и её повторного подключения. Работы желательно поручить квалифицированному, аттестованному газовщику, но оборудование всё равно придется выбирать и покупать самостоятельно.

В этой статье мы рассмотрим газовые шланги для газовых плит, какой лучше, как выбрать и подключить оборудование, а также расскажем о том, какие встречаются изъяны у газовых рукавов, и чем они опасны.

Содержание статьи:

• Способы подключения газовых плит
• Разновидности современных газовых шлангов
  • Резиновые армированные шланги
  • Армированный рукав ПВХ
  • Сильфонные шланги для плит
• Как выбрать оптимальный вариант?
• Отличия газового шланга от водопроводного
• Особенности подключения газовой плиты
• Соблюдение мер безопасности при подключении
• Выводы и полезное видео по теме

Способы подключения газовых плит

Ещё сравнительно недавно, около 30 лет назад, газовые шланги не были распространены и плиты подключались стальной трубой. Такое соединение очень надежное и долговечное, ведь труба не прохудится, выдерживает высокие температуры и устойчива к маслу. Однако, подвинуть плиту, подключенную таким образом, даже на сантиметр, не представляется возможным. Именно поэтому, а также из-за сложности монтажа, сейчас такое подключение не практикуют.

Первыми на смену жесткому соединению пришли так называемые кислородные шланги, выполненные по тому же принципу, что и автомобильные шины. Основа сплетена из сверхпрочных кордовых нитей, а они уже залиты с обеих сторон резиной. Такие шланги выдерживают огромное давление — до 20 атмосфер, они выпускаются в широком ассортименте диаметров (от 16 мм) и длины, просты в установке и стоят довольно дешево.

Резина подвержена старению и растрескиванию, особенно под воздействием масла, а в квартире запрещено использование газовых шлангов со сроком службы менее 10 лет. Именно поэтому кислородные газовые шланги канули в лету

Резиново-тканевые шланги – ближайший наследник кислородных, отличаются лишь использованием специальной текстильной нити вместо кордовой. Они выпускаются и продаются и сегодня, и стоят недорого. Однако, из-за недолговечности резины, их также нельзя использовать в квартирах, а вот для подключения плиты к газовому баллону на даче это, пожалуй, самый удобный вариант.

Разновидности современных газовых шлангов

Резиновые шланги сегодня – это скорее раритет, чем повседневный продукт. Они слишком недолговечны, да и выглядит черная резина неэстетично, а красить её нельзя.

Поэтому, когда приходится выбирать какой шланг купить для подключения газовой плиты в квартире, лучше остановиться на одном из 3 основных вариантов: сильфонный, резиновый армированный и ПВХ-шланг. Рассмотрим каждый из них подробнее.

Резиновые армированные шланги

Пожалуй, это наиболее распространённые, недорогие и надёжные газовые рукава. Внешне эта подводка абсолютно такая же, как водопроводная, только в оплетке вместо синих или красных, вплетены желтые нити.

Такие шланги трехслойные. Внутренний — полимерный слой, предотвращающий растрескивание и утечку. Средний — вулканизированная резина – основа шланга, его жесткость и плотность. Наружная плётка из стальных нитей – для защиты от внешних повреждений и дополнительной жесткости.

Армированные газовые шланги – точная копия своих водопроводных собратьев. Отличительной их особенностью является вплетение желтых нитей в оплетку изделия

Преимущества этих шлангов – низкая цена и большой ассортимент, удобство монтажа и прочность. Недостатки – сравнительно малый срок эксплуатации (около 10 лет), высокая электропроводимость (требуются вставки – диэлектрики).

Армированный рукав ПВХ

Они также трехслойные: между двумя слоями поливинилхлорида влита армирующая сетка. При этом внутренний слой обычно черный, а внешний – либо полностью желтый, либо с желтой полосой.

Именно по окраске их быстрее всего можно отличить от шлангов для воды – но не надёжнее всего, маркировку перепроверить стоит.

Газовые шланги ПВХ внешне очень похожи на садовые для воды, но отличаются от своих собратьев по составу

Такие газовые шланги имеют ряд преимуществ:

• не проводят электричество – это единственный современный вариант, использование которого без диэлектрика абсолютно безопасно;
• подходят для разных горючих смесей – и в городском газопроводе, и для смесей из баллона;
• выдерживают давление до 0,63 МПа, что в 20 раз больше, чем максимальное рабочее давление в сети;
• выпускаются в разных вариантах длины — от 40 см до 5 м;
• стоимость в разы ниже, чем на сильфонные аналоги;
• поливинилхлорид значительно прочнее и долговечнее резины, гораздо меньше подвержен растрескиванию;
• срок годности 12 – 20 лет. Учитывая, что срок службы газовой плиты обычно также не превышает 20 лет, этого вполне достаточно.

Среди недостатков можно отметить лишь сравнительно небольшую жесткость.

Сильфонные шланги для плит

Сильфоном называется гофрированная труба из колец или спирали, напоминающая канализационную гофру или шланг от смесителя для душа. Сильфонные шланги бывают 4 видов: обычные гофрированные, из цельного металлопластика, металлического вида, с гофрой из нержавеющей стали; с полимерным напылением поверх нержавейки – для защиты от электричества; с термозащитными клапанами, которые автоматически перекрывают подачу газа в случае перегрева.

Газовые шланги такой конструкции обладают целым рядом преимуществ: безопасны, вероятность утечки минимальна; выдерживают давление до 6 атмосфер, что в 200 раз выше максимального рабочего давления в сети газоснабжения; эстетично выглядят; долговечны – гарантия производителя обычно не менее 10 лет, срок службы такого шланга для газовой плиты около 30 лет.

Этот тип рукавов признан профессионалами наиболее надёжными и безопасными, однако их стоимость порой выше в 5 раз и более

Кроме того, они выдерживают температуру до 200 °С, гнутся и немного растягиваются, фиксируются в заданной форме с углами – можно расположить красиво и безопасно, не ржавеют и не трескаются, защищены от любых внешних воздействий, обладают достаточной жесткостью – не заламываются и не перекручиваются, просты в монтаже. В большинстве моделей штуцер с гофрой либо спаян, либо выполнен цельным изделием – это гораздо надежнее, чем зажим или клей.

Даже при таком существенном списке преимуществ, есть у этих шлангов и недостатки. Кроме сравнительно высоких цен, они опасны электропроводимостью (если нет полимерного напыления), а потому могут прогореть от контакта с бытовыми электроприборами или даже кабелем самой плиты.

Как выбрать оптимальный вариант?

Выбор шланга для подключения плиты к газопроводу – задача непростая и очень ответственная, ведь вы рискуете сохранностью своего жилища и жизни, а также.

Чтобы из всего многообразия, описанного выше, выбрать подходящий вариант, необходимо определиться с несколькими параметрами:

1. Длина шланга. В подключенном состоянии он должен немного провисать – настолько, чтобы плиту можно было отодвинуть для уборки или если за неё что-нибудь упадет. Установка шланга натянутым недопустима — это опасно. Самые популярные размеры – от 1 до 2 м, но существуют изделия от 40 см, а максимальная длина отечественных шлангов достигает 4,5 и даже 7 метров.
2. Тип соединения. На одном конце шланга, который прикручивается к плите, всегда будет гайка со внутренней резьбой — «мама», а вот на другом конце, со стороны газового крана, может быть либо такая же гайка, либо штуцер с наружной резьбой — «папа». Обратите внимание, какой разъём у вашего газового крана.
3. Диаметр соединения. Чаще всего используются полудюймовые гайки, но встречаются и на ¾ дюйма, и более экзотические варианты. Перемеряйте резьбу на своём оборудовании.
4. Металл соединения. Избегайте контакта белого металла (стали) с желтым (латунью) – это небезопасно.
5. Диаметр сечения шланга для полноценной работы всех конфорок должен быть не менее 1 см.
6. Посмотрите, какой выход на вашей плите. Если он угловой – отлично, если же направлен в стену – это может быть опасно. Шланг, накрученный напрямую на такой выход, может заламываться, когда плита задвинется к стене, а это чревато не только слабым напором газа, но и утечкой. Чтобы избежать такой ситуации, приобретите дополнительно металлический штуцер-уголок. Если на плите 2 выхода, понадобится ещё и заглушка.
7. Оцените свои финансовые возможности. Помните, что дорогие шланги будут не только безопаснее и красивее, но и прослужат в разы дольше.
8. Если шланг может касаться микроволновки, посудомоечной машины или другого электрооборудования, изоляция обязательна. Выбирайте ПВХ рукав или сильфонный шланг с полимерным напылением.

Определившись со всеми перечисленными вопросами, вы сможете сократить количество шлангов для выбора до 2 — 4 шт. , а уж из них выбирать по цене и внешнему виду. Кроме того, чтобы купить качественный газовый шланг, обратите внимание на некоторые детали.

Для использования на даче, с газовым баллоном, можно приобрести и недорогой резиново-тканевый шланг – он будет удобнее и скорее найдется с нужным диаметром

Обращайтесь только в специализированные магазины и требуйте сертификаты качества на товар – это ваше право и гарантия безопасности.

Не верьте предложениям купить фирменный рукав за полцены — скорее всего это низкокачественная китайская подделка. Но и не отказывайтесь от покупки только из-за того, что она сделана в Китае – многие бренды переносят своё производство сертифицированных товаров в эту страну, не снижая контроля и стандартов качества.

Посмотрите, как соединен штуцер с оплеткой. Пайка или цельнолитое изделие – отлично, клей – плохо.

Ознакомьтесь с гарантийным сроком и сроком эксплуатации в паспорте изделия, сопоставьте их с типом шланга и ценой.

Кроме того, покупая дорогой фирменный сильфонный газовый шланг, опасайтесь подделки. Внимательно осмотрите изделие – оно должно быть аккуратным, с незаметными швами, без изъянов, даже мелких.

Обязательно должна быть желтая маркировка. Даже на резиновых шлангах на видном месте клеится желтая бирка, на других же она может присутствовать в оплётке, окраске верхнего слоя, на упаковке. Без такой маркировки легко перепутать шланги для газа и для воды, а вторые начнут «травить» газ если не сразу, то через месяц

Загляните в технический паспорт и проверьте соответствие описания действительности. Требуйте сертификат качества или хотя бы его копию. Слишком низкая цена должна насторожить, но и нормальная рыночная цена не является гарантией качества.

Отличия газового шланга от водопроводного

Подключение шланга не по назначению крайне опасно, ведь шланг для воды не рассчитан на контакт с газом, отчего он быстро изнашивается и начинает травить. Кроме того, даже газовые шланги отличаются для разных составов и агрегатного состояния. Чтобы ошибка в выборе шланга для подводки газа к плите не стала роковой, учитывайте несколько факторов.

Во-первых, абсолютно все , независимо от типа, маркируются желтым цветом. Это может быть нить в оплётке, желтая бирка-наклейка на самом шланге или отметка на упаковке и заглушка, но что-то желтое должно присутствовать обязательно. Синих и красных вплетений быть не должно – это указатели горячего и холодного водоснабжения.

Во-вторых, назначение шланга обязательно указывается в паспорте изделия и сертификате качества. Газовые шланги отличаются составом резины или полимера, методами изготовления и эксплуатационными характеристиками – они не могут быть взаимозаменяемы, как бы ни были похожи внешне.

К газовому шлангу в комплекте должна быть специальная паронитовая прокладка, уплотняющая фланцевое соединение. Паронитовая прокладка помещается на выходе плиты. К водопроводным же идут только резиновые уплотнители – для воды их достаточно

Таким образом, отличать назначение шланга необходимо, а если не вполне доверяете компетентности продавца, обязательно потребуйте документы на товар, где изготовителем указанно, что этот шланг предназначен для газа.

Особенности подключения газовой плиты

Первое, о чем вы должны помнить, если решили – теперь вы сами несёте ответственность и за свою жизнь, и за сохранность кухни, и самой плиты. Гарантия производителя не действует, если работы выполнял неквалифицированный мастер-газовщик.

Если риски вас не смущают, приведём краткую инструкцию действий.

• оцените все исходные данные и, при необходимости, докупите недостающее;
• если диаметр резьбы на шланге и на плите или кране не совпадает, запаситесь подходящим переходником-футоркой;
• проверьте наличие паронитовой прокладки в комплекте к шлангу. Если её нет – купите ту, что с сеточкой;
• если у плиты 2 выхода, купите заглушку и плотно вкрутите её в дальний от газовой трубы выход;
• при подключении шланга с открытой металлической оболочкой лучше не поскупиться на диэлектрик – специальная вставка с пластиковой сердцевиной, не проводящая ток;
• установите все необходимые переходники, но старайтесь минимизировать их число. Диэлектрик вкручивается в газовый кран, и уже на него накручивается шланг;
• прикрутите один конец шланга к газовому крану или к диэлектрику, или к футорке при их наличии;
• затяните рожковым ключом плотно, но не слишком усердствуйте, чтобы не сорвать резьбу;
• расположите паронитовую прокладку на выходе плиты;
• прикрутите второй конец шланга к плите. Гайка свободно прокручивается на шланге, так что он не должен перекручиваться или заламываться;
• растворите твердое мыло или смешайте жидкое с водой. Полученный раствор нанесите на все соединения, в том числе – заводские на шланге;
• откройте газовый кран, но не включайте конфорки плиты, а внимательно наблюдайте. Если ни на одном стыке не появились мыльные пузыри, плитой можно пользоваться.

При самостоятельном подключении газовой плиты помните, что шланг не должен соприкасаться с электроприборами и проводами, а также прятаться за мебелью – это небезопасно.

Если у вас всё ещё установлен старый, лепестковый газовый кран, его лучше заменить на шаровый, а это сможет сделать только работник ЖЕКа, перекрыв весь стояк

Соблюдение мер безопасности при подключении

Ежегодно взрывы и возгорания бытового газа происходят в разных уголках нашей страны, становясь причинами пожаров и масштабный разрушений, травм и смертей. Чтобы подобной беды не случилось с вами, не пренебрегайте ни одним из правил безопасности, изложенных ниже, ведь такой риск и экономия могут обойтись, впоследствии, очень дорого.

Шланг должен быть один, цельный, без удлинителей и лишних соединений. Каждое соединение – это потенциальное место утечки, а составные шланги запрещены по ГОСТу.

Газовый шланг нельзя прятать за мебелью или красить – покупайте такой, который вас устроит внешне. Запрещено это не только для возможности в любое время осмотреть шланг, но и для того, чтоб мгновенно заметить неисправность и . Краска же пересушивает и способствует растрескиванию резины.

Подключенный газовый шланг должен немного провисать – не быть внатяжку, но и не тереться по полу. В противном случае это грозит повреждением шланга и утечкой газа

От должно быть одно подключение, без сгона и разветвлений. При необходимости вызовите газовщика, который выведет ещё один кран с помощью трубы.

Не рекомендуется использовать газовые шланги для подключения газовых плит, размеры которых превышают 2 м. При необходимости лучше удлинить или – металлический газопровод надежнее, безопаснее и гораздо долговечнее.

Не допускайте перекручивания или перегибания шланга – это негативно отразится не только на напоре газа, но и на безопасности. В месте сгиба, а при скручивании – у крепления штуцера, очень быстро шланг прохудится и начнет травить.

Регулярно меняйте шланг, следуя сроку годности, указанному производителем. Не используйте в квартире шланг, срок службы которого меньше 10 лет, например, резиновый. Уже через 2 – 3 года постоянного использования он может стать небезопасным.

Не проводите вблизи шланга сварку и пайку, избегайте скопления конденсата. По возможности приглашайте специалиста на любые работы по газопроводу – собственная безопасность всегда дороже их услуг.

Регулярно делайте проверку на герметичность с помощью мыльного раствора, ведь малейшая утечка может стать причиной скопления газа и взрыва

Не пренебрегайте электроизоляцией металлического шланга и не допускайте соприкосновения с бытовыми приборами и проводами. Даже если на вашей кухне проводка в полном порядке, катализатором разряда, прогорания шланга и воспламенения может стать, например, молния, ударившая в газопровод.

Выводы и полезное видео по теме

В следующем видеоролике речь пойдет о том, как правильно выбрать газовый шланг для подключения плиты:

Учитывая всё вышесказанное, выбор шланга для подключения газовой плиты – это очень ответственное задание, при котором экономия не должна ставиться выше безопасности. Внимательно изучив все аспекты, вы сможете выбрать и купить лучший газовый рукав для своей плиты, не переплачивая, но и не подвергая риску себя, семью и соседей.

А на каком газовом шланге для подключения плиты вы остановили свой выбор и почему? Пожалуйста, расскажите об этом другим посетителям нашего сайта. Пишите свои комментарии, задавайте вопросы, делитесь опытом — блок для связи расположен ниже.

Гибкая подводка для газа – виды современных подводок и их монтаж

Автор Монтажник На чтение 9 мин Просмотров 29.1к. Обновлено 12.12.2020

Времена, когда газовые плиты подсоединяли к жестким металлическим трубам, давно миновали и не каждый даже об этом и вспомнит. Сейчас для подключения газопотребляющего оборудования повсеместно используется гибкая подводка для газа.

Газовые шланги представлены в торговой сети довольно широким ассортиментом. Спросом пользуются не только напорные рукава из современных материалов, но и подводки, производство которых было освоено еще с советских времен.

Рис. 1 Газовые плиты с подводкой

Содержание

1. Требования к газовым рукавам
2. Разновидности шлангов для газа
3. Резиновые с матерчатым армированием
4. Резиновые с наружной металлической оплеткой
5. Армированные поливинилхлоридные
6. Сильфонные шланги
7. Гибкая подводка для газа — правила монтажа
8. Рекомендации по выбору

Требования к газовым рукавам

Гибкий рукав для подводки газа в отличие от подключения оборудования к металлическим трубам, позволяет произвести соединение в короткое время с возможностью дальнейшего перемещения прибора.

Шланг подводки газа должен отвечать следующим требованиям:

• Выдерживать напор в магистрали. По сравнению с водой, давление в газовой линии намного ниже и обычно не превышает 0,03 бара.
• Обеспечивать герметичное подсоединение к резьбовым патрубкам плиты и газового трубопровода. Для этого рукава оснащают резьбовыми гайками типа американка, штуцерами с наружной резьбой. Обычно размеры фитингов газовой подводки измеряют в дюймах, наиболее часто используемые диаметры — 1/2 и 3/4, реже 3/8 дюйма.
• Выдерживать без повреждений оболочки и потери герметичности весь эксплуатационный срок.
• Быть достаточно гибкими, чтобы радиус изгиба позволил при подключении к плите устанавливать ее в наиболее удобное положение ближе к стене.
• Выдерживать длительный период повышенные температуры в области плиты без изменения структуры оболочки.

Рис. 2 Резинотканевые шланги

Разновидности шлангов для газа

Напорные газовые рукава выпускает ряд российских предприятий, на рынке можно обнаружить товар из Беларуси и большом ассортименте продукцию китайских производителей.

Практически все представленные в торговой сети шланги можно разбить на несколько групп.

Резиновые с матерчатым армированием

Рукава из резины с кордом — классика шлангов, выпускаемых несколько десятилетий тому назад и до сих пор являющихся нередкими гостями на рынке. Гибкая газовая подводка из резины имеет проходной канал 9 — 10 мм и внешний диаметр 18 мм с концевыми фитингами на 1/2 дюйма. Резинотканевый шланг может иметь с двух сторон фитинги типа американка или американку со штуцером, оснащенным наружной резьбой.

Особенность резинотканевых подводок:

• Имеют невысокую стоимость.
• Обладают неплохой гибкостью и эластичностью.
• Срок их службы составляет не менее 10 лет.
• Шланги плохо защищены от повреждений острыми предметами.
• Не являются проводниками электротока.
• С течением времени при некачественной резине могут растрескиваться, что является сигналом к немедленной замене рукава.
• Не выдерживают работы в среде с машинным маслом. Это не критично для использования их в кухне и может быть важным при подключении подводки к газовому баллону в гараже.

Рис. 3 Резиновые с оплеткой рукава

Статья по теме:

Подключение газовой плиты – правила самостоятельного подключения. В статье раскрываются такие темы, можно ли самостоятельно подключить газовую плиту, чем ее лучше подключить, а также, этапы самостоятельного подключения.

Резиновые с наружной металлической оплеткой

Это ближайший аналог широко известных подводок для воды. По внешнему виду они абсолютно идентичны с той лишь разницей, что на оплетку нанесены желтые полосы.

Гибкая трубка внутри этих шлангов иногда имеет двухслойную структуру — внутри нанесен полимер, предотвращающий растрескивание и протечки, а снаружи вулканизированная резина.

Иногда оплетку дополнительно покрывают слоем прозрачного полимера. Это облегчает и упрощает уход за ее поверхностью.

Особенности резиновых в оплетке шлангов:

• Срок службы до 10 лет при работе в окружающей среде с температурными параметрами до 50 °С.
• Относительно невысокая цена и широкий ассортимент.
• Гибкость и эластичность.
• Защищены от повреждений оболочки режущими предметами.
• Металлическая оплетка служит проводником электрического тока, поэтому при подключении шланг нуждается в изолирующих диэлектрических вставках.
• К недостаткам можно отнести невозможность зрительного контроля при повреждении или появлении трещин в резиновой оболочке, приводящим к утечкам. Именно по этой причине гибкая подводка газа из резины с оплеткой не слишком часто используется для подключения газовых плит.

Рис. 4 Поливинилхлоридные шланги

Армированные поливинилхлоридные

Являются аналогами резиновых с кордом — в середину поливинилхлоридной оболочки помещена армирующая сетка.

Визуально поливинилхлоридной шланг черный (желтый) внутри и сверху желтого цвета. Его отличительные особенности:

• Невысокая стоимость в сравнении с сильфонными аналогами.
• Эксплуатационный срок доходит до 15 лет.
• Более легкий вес и меньшие габариты в отличие от массивных резинотканевых рукавов.
• Средняя эластичность и гибкость, позволяющие подключать газовые приборы при относительно малых углах изгиба подводки.
• Рассчитан на давление, в 20 раз превосходящее напор в сети.
• Является диэлектриком и не нуждается при подключении в электроизоляторных переходниках.

Сильфонные шланги

Сифонными называют подводки из гофрированных нержавеющих труб, они используются в отоплении, водоснабжении и нередко с их помощью подводят газ к приборам. Отличительные особенности сильфонов:

• Стоят дороже других полимерных подводок.
• Имеют эстетичный внешний вид.
• Выдерживают давление до 6 атмосфер, превосходящее номинальное в 200 раз.
• Производитель дает на них гарантию не менее 10 лет, но теоретически они могут послужить все 30 лет.
• Способны выдержать температуру около 200 °С.
• Обладают способностью растягиваться, угол уклона и положение подводки можно зафиксировать в любом удобном положении.
• В качественных сильфонах резьбовой фитинг и гофра выполнены в виде цельнометаллического узла — это обеспечивает высокую надежность соединения.
• Их невозможно повредить острыми режущими предметами.
• Гибкая подводка газа из нержавейки проводит электрический ток, что создает опасность ее использования в газовых плитах, потребляющих электроэнергию. Поэтому при подключении сильфонов рекомендуется использовать диэлектрические изоляционные муфты. Это приводит к удорожанию комплектующих и усложнению монтажа.
• Сильфонная подводка для газа имеет и существенные недостатки — она более жесткая и не дает получать малые углы загибов.
• При ее использовании нередко происходит ситуация, когда во время движения или перемещения газопотребляющего прибора повреждается оболочка и сквозь нее проходит газ.
• Нередко сильфонную подводку помещают в полимерный шланг желтого цвета — это позволяет легче ухаживать за ее поверхностью.

Рис. 5 Сильфонная подводка — разновидности

Гибкая подводка для газа — правила монтажа

Не рекомендуется проводить подключение газовой плиты самостоятельно. Газ взрывоопасен и малейшая утечка может привести к необратимой катастрофе. Мыльные растворы, которыми раньше и сейчас любители проверяют утечки, давно не актуальны.

У каждого газовщика, подключающего плиту к газопроводной магистрали, имеются высокочувствительные электронные газовые детекторы. Если все-таки нет возможности вызвать специалиста для подсоединения газопотребляющих приборов к магистрали и работы проводят своими руками, стоит соблюдать следующие правила:

• Для подключения газовых плит используются специальные гибкие подводки с желтой полосой. В резиновых и поливинилхлоридных изделиях обязательно должна присутствовать бирка с указанием фирмы-производителя и даты выпуска.
• Допустимая длина шланга не должна превышать 4 м. Если расстояние слишком велико, к основной магистрали приваривают металлический трубопровод нужной длины, к которому затем прикручивают подводку.
• Шланг должен быть цельным, не допускается его прокладка из двух состыкованных отрезков любых видов соединений.
• Приобретаемая гибкая подводка газа должна быть такой длины, чтобы располагаться в свободно висячем положении без натяжения.
• При установке плиты должен быть обеспечен свободный доступ к шлангу. Это необходимо для его визуального контроля на предмет возможных повреждений, растрескивания.
• Некоторых пользователей не устраивают внешний вид черных резиновых или желтых подводок, и они пытаются принять меры по изменению их цвета. Рукав ни в коем случае нельзя красить, допустимо лишь его оклеивание различными пленками.
• При монтаже металлических сильфонных подводок необходимо принимать меры по их электрической изоляции от плиты (подключение через диэлектрическую муфту). В противном случае блуждающие токи могут повредить гофрированную оболочку, что вызовет опасную утечку.

Рис. 6 Характеристики и размерные параметры сильфонных рукавов

Статья по теме:

Каким должно быть минимальное расстояние от розетки до газовой трубы.

Полезная статья в которой говориться про правила размещения газовых труб и розеток, расстояния розеток и электрического кабеля от газовой трубы.

Рекомендации по выбору

Как отмечалось выше, для подключения плиты лучше вызвать специалиста-газовщика, а если работы проводит специализированная газовая служба, то у них в наличии есть свои надежные гибкие подводки (обычно резиновые армированные рукава), за качество которых они отвечают.

Даже если старая подводка пришла в негодность, в любое время можно вызвать газовщика для ее замены. Если хозяин все же решил самостоятельно приобрести газовый шланг, ему полезно соблюдать следующие рекомендации:

• Перед приобретением новомодной сильфонной подводки стоит очень хорошо подумать. Жесткий рукав не позволит делать малые радиусы изгиба — это надо учитывать тем, у кого плита расположена непосредственно под магистральной трубой с отсечным краном.
  Также придется принимать меры по изоляции сильфона от блуждающих токов, избегать частых перемещений газовой плиты, которые могут привести к излому гибкой подводки. К тому же за гофрированной поверхностью довольно сложно ухаживать.
• Сильфонная подводка рассчитана на стационарное положение плиты длительное время без каких-либо перемещений. Ее не следует подключать к сменным газовым баллонам из-за высокой вероятности излома оболочки.

Рис. 7 Схема подключения газовой плиты

• Не стоит использовать для подключения газовых приборов резиновые шланги в металлической оплетке. При повреждении внутренней резиновой трубки не удастся визуально отследить дефект.
• Перед приобретением шланга следует ознакомиться с выходными патрубками газопроводной трубы и плиты. Обычно все они имеют стандартный размер под выпускаемые рукава, на плиту чаще накручивается американка, а к газовой трубе подсоединяется штуцер с наружной резьбой.
• Длину рукава для газовой плиты подбирают таким образом, чтобы гибкая подводка газа свободно провисала, немного не доходя до пола.
• Стандартные размеры подсоединительных гаек рукавов — 1/2 дюйма, но встречаются резьбы и на 3/4 или 3/8 дюйма.
• Внутренний диаметр любого шланга не должен быть меньше 10 мм, его можно измерить или определить визуально.
• При покупке товаров китайского производства и от некоторых российских фирм стоит быть особенно внимательным к качеству их изготовления. Чтобы не совершить ошибку, полезно ознакомиться с отзывами из интернета на продукцию этих производителей.
• В некоторых плитах имеется прямой выход в стену или два отвода. В первом случае дополнительно приобретают угловой переходник, а во втором заглушку, которую ставят на свободный патрубок.

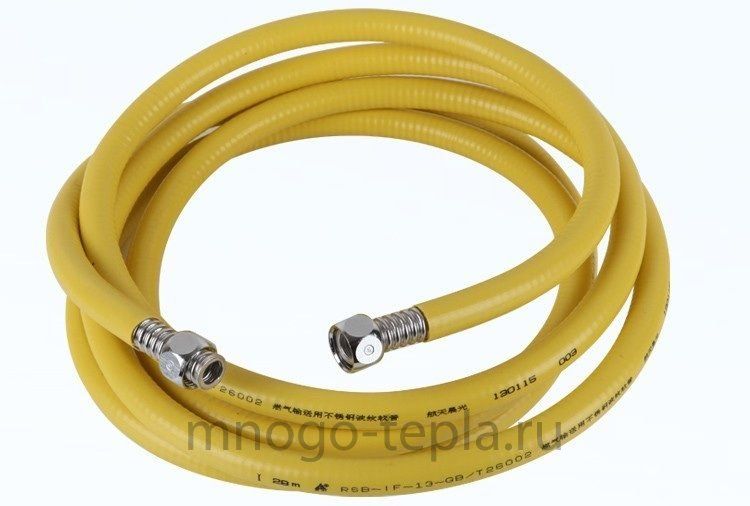

• Хотя на рынке появилось много шлангов китайского производства из поливинилхлорида и гофрированной нержавейки, по надежности традиционные резиновые шланги с кордом ни в чем им не уступают. Качественно выполненная недорогая резиновая подводка с армированием способна прослужить до 20 лет и незаменима в ситуациях, когда газопотребляющий прибор постоянно перемещают (газовая горелка).

Рис. 8 Стоимость газовых шлангов

Приобрести качественную и долговечно гибкую подводку не представляет каких-либо сложностей, всегда можно остановить свой выбор на надежных и проверенных временем резиновых рукавах с матерчатым кордом отечественного производства. При желании купить новомодный дешевый китайский товар, высока вероятность столкнуться его невысоким качеством, что может привести к утечкам и возникновению аварийных ситуаций.

Соединения приборов с трубопроводами здания

// ФРАГМЕНТ КОДА

Nevada Mechanical Code 2018 > 13 Трубопровод топливного газа > 1312.0 Соединения приборов с трубопроводами здания

Перейти к полной главе

1312.6 Приборы и оборудование быть соединенным с трубопроводом здания в соответствии с Разделом 1312.6 – Разделом 1312.8 одним из следующих способов:

1. Жесткие металлические трубы и фитинги.
2. Полужесткие металлические трубы и металлические фитинги. Трубки из алюминиевого сплава не должны использоваться на открытом воздухе.
3. Перечисленный разъем в соответствии с CSA Z21.24. Разъем должен использоваться в соответствии с инструкциями производителя по установке и находиться в том же помещении, что и прибор. Для каждого устройства должен использоваться только один разъем.
4. Перечисленный разъем в соответствии с CSA Z21.75. Для каждого устройства должен использоваться только один разъем.
5. CSST при установке в соответствии с инструкциями производителя по установке.
6. Неметаллические соединители газовых шлангов, включенные в список в соответствии с разделом 1312.3.
7. Соединители газовых шлангов, не входящие в перечень, для использования в лабораториях и учебных заведениях в соответствии с Разделом 1312.4. [NFPA 54:9.6.1]

1312.1.1 Коммерческие кухонные приборы

Соединители, используемые с промышленными кухонными приборами, перемещаемыми для очистки и санитарной обработки, должны быть установлены в соответствии с инструкциями по установке соединителей, предоставленными производителем. Такие соединители должны быть перечислены в соответствии с CSA Z21.69.. [NFPA 54:9.6.1.3]

1312.1.2 Ограничительное устройство

Движение приборов на колесиках должно быть ограничено ограничительным устройством, установленным в соответствии с инструкциями по установке разъема и устройства. [NFPA 54:9.6.1.4]

1312.2 Подвесные инфракрасные трубчатые обогреватели низкой интенсивности

Подвесные инфракрасные трубчатые обогреватели низкой интенсивности должны быть подключены к системе трубопроводов здания с помощью соединителя, указанного для применения в соответствии с CSA Z21.24 как следует:

1. Соединитель должен быть установлен в соответствии с инструкциями по установке трубчатого нагревателя и должен находиться в той же комнате, что и прибор.
2. Для каждого устройства должен использоваться только один разъем. [NFPA 54:9.6.1.5]

1312.3 Использование соединителей газовых шлангов

Перечисленные соединители газовых шлангов должны использоваться в соответствии с инструкциями производителя по установке и в соответствии с Разделом 1312.3.1 или Разделом 1312.3.2. [NFPA 54:9.6.2]

1312.3.1 В помещении

Внутренние соединители газовых шлангов должны использоваться только для соединения лабораторных, магазинных и гладильных приборов, требующих мобильности во время работы, и устанавливаются в соответствии со следующим: .

1312.3.2 Наружный

Если соединители газовых шлангов наружного применения используются для подключения переносных наружных приборов, соединитель должен быть указан в соответствии с CSA Z21.54 и установлен в соответствии со следующим:

1. Запорный клапан прибора, указанное быстроразъемное устройство или указанный газовый выход для удобства должны быть установлены в месте присоединения соединителя к подающему трубопроводу и таким образом, чтобы предотвратить скопление воды или посторонних предметов.
2. Это соединение должно выполняться только на открытом воздухе, где будет использоваться прибор. [NFPA 54:9.6.2(2)]
3. Длина соединителя не должна превышать 15 футов (4572 мм).

1312.4 Инжекционные горелки (Бунзена)

Инжекционные горелки (Бунзена), используемые в лабораториях и учебных заведениях, разрешается подключать к газоснабжению с помощью шланга, не входящего в перечень. [NFPA 54:9.6.3]

1312.5 Подключение портативных и мобильных промышленных устройств

Если переносные промышленные приборы или приборы, требующие мобильности или подверженные вибрации, подсоединяются к системе газопровода здания с помощью гибкого шланга, шланг должен быть подходящим и безопасным для условий, в которых его можно использовать. [NFPA 54:9.6.4.1]

1312.5.1 Шарнирные соединения или муфты

Если промышленные приборы, требующие мобильности, подсоединяются к жестким трубопроводам с помощью шарнирных соединений или муфт, шарнирные соединения или муфты должны быть пригодны для эксплуатации. требуется, и должно быть установлено только минимально необходимое количество. [НФПА 54:9.6.4.2]

1312.5.2 Металлические гибкие соединители

Если промышленные приборы, подверженные вибрации, подсоединяются к системе трубопроводов здания с использованием цельнометаллических гибких соединителей, соединители должны быть пригодны для требуемой службы. [NFPA 54:9.6.4.3]

1312.5.3 Гибкие соединители

Если используются гибкие соединители, они должны иметь минимально практическую длину и не должны проходить из одной комнаты в другую или проходить через какие-либо стены, перегородки, потолки, или этажей. Гибкие соединения не должны использоваться в любом скрытом месте. Они должны быть защищены от физических или термических повреждений и должны быть снабжены газовыми запорными вентилями в легкодоступных местах на жестких трубопроводах перед гибкими соединениями. [НФПА 54:9.6.4.4]

1312.6 Запорные клапаны и соединения приборов

Каждый прибор, подключенный к системе трубопроводов, должен иметь доступный утвержденный ручной запорный клапан с неперемещаемым клапанным элементом или удобный выпускной патрубок для газа. Запорные клапаны и розетки должны обслуживать только один прибор. Запорный клапан должен быть расположен в пределах 6 футов (1829 мм) от прибора, который он обслуживает. При использовании соединителя клапан должен быть установлен перед соединителем. На выходе из клапана должно быть предусмотрено штуцерное или фланцевое соединение, позволяющее снять органы управления прибором. Запорную арматуру, обслуживающую декоративные приборы, разрешается устанавливать в каминах, если они предназначены для такого использования. [НФПА 54:9.6.5, 9.6.5.1(А)(Б)]

Исключения:

1. Запорные клапаны должны располагаться внутри или под прибором в доступном месте, если такой прибор снимается без снятия запорного клапана.
2. Запорные клапаны должны располагаться внутри стенных обогревателей и настенных печей, предназначенных для заглубленной установки, в тех случаях, когда необходимое техническое обслуживание выполняется без снятия запорного клапана.

1312.7 Быстроразъемные устройства

Быстроразъемные устройства, используемые для подключения приборов к трубопроводу здания, должны быть перечислены в CSA Z21. 41. При установке в помещении перед быстроразъемным устройством должен быть установлен утвержденный ручной запорный клапан с неперемещаемым элементом клапана. [NFPA 54:9.6.6 — 9.6.6.2]

1312.8 Бытовые газовые розетки

Разрешается подключать приборы к трубопроводу здания с помощью перечисленных в списке газовых бытовых розеток в сочетании с указанным соединителем для приборов, установленным в соответствии с инструкции производителя по установке.

Удобные газовые розетки должны быть перечислены в соответствии с CSA Z21.90 и установлены в соответствии с инструкциями производителя по установке. [NFPA 54:9.6.7]

1312.9 Отстойник

Если отстойник не является частью устройства, отстойник должен быть установлен после запорного клапана устройства как можно ближе к входному отверстию устройства. практично, но перед гибким соединителем, который используется во время установки устройства. Отстойник должен представлять собой тройник с заглушенным ниппелем на нижнем выпускном отверстии, как показано на рис. 1312.9.или другое устройство, признанное эффективной ловушкой для отложений. Осветительные приборы, плиты, сушилки для белья, декоративные приспособления для установки в вентилируемых каминах, газовых каминах и уличных грилях не требуют такого оборудования.

для единиц SI: 1 дюйм = 25,4 мм

Рисунок 1312.9
Метод установки фитинг -ловушки с отложением
[NFPA 54: Рисунок 9.6.8]

1312.10 Установка Piping

. таким образом, чтобы не мешать осмотру, техническому обслуживанию или ремонту приборов. [НФПА 54:9.6.9]

1312.11 Установки и трубопроводы для сжиженного нефтяного газа

Коды повышения Схемы

Сколько приборов может обеспечить газопровод 3/4?

Перегрузка газовых линий приборами небезопасна и неэффективна, поскольку вызывает проблемы с давлением, которые могут привести к утечке газа или неисправности прибора. Некоторые дома оборудованы газовыми линиями только диаметром 3/4 дюйма (“), так как это стандартный размер для поддержки крупных бытовых приборов. В других домах может быть комбинация 1-дюймовой, 1/2-дюймовой и 3 /4-дюймовые газовые линии

Как узнать пропускную способность этих газовых линий для приборов? Независимо от того, используете ли вы пропан или природный газ, используйте эти советы, чтобы не рисковать.


Определение количества устройств, которые может обслуживать газовая линия

Выполните следующие действия, чтобы узнать, сколько устройств будет поддерживать ваша газовая линия 3/4 дюйма*. Тепловые единицы) — это единица измерения тепловой энергии. Каждый из ваших приборов должен иметь табличку или наклейку с указанием выходной мощности в БТЕ. Запишите номинальную мощность в БТЕ для каждого прибора, который вы собираетесь подключить к одной и той же газовой линии. Сложите числа вверх . Эта сумма поможет вам принять наиболее безопасное решение, особенно если вы планируете использовать все устройства одновременно.

Рассчитать длину газопровода. Как правило, более длинная труба поддерживает меньшее количество БТЕ. Какова общая длина газопровода от газовой магистрали до последнего прибора на линии? Приблизительной оценки, вероятно, будет достаточно, чтобы проверить, сколько приборов может поддерживать газовая линия 3/4 дюйма. Ваша газовая магистраль (также известная как счетчик) может быть под домом, в шкафу, снаружи дома или под землей.

См. таблицу размеров труб. Теперь, когда у вас есть приблизительные цифры, сверьтесь с таблицей размеров газовых труб. Посмотрите на соответствующую диаграмму для пропана или природного газа. Имейте в виду, что на большинстве диаграмм, подобных этой, значения расхода газа показаны в 90 167 тысячах 90 168 БТЕ, а не в отдельных БТЕ.

*Вышеуказанные инструкции могут быть изменены для различных калибров газовых линий, например, газовая линия 1 дюйм, которая разделяется на линии 3/4 дюйма.

Предупреждающие знаки на газовых линиях

Если вы перегрузите газовые линии вашего дома слишком большим количеством приборов, вы можете заметить некоторые предупреждающие знаки. Если вы слышите какой-либо свист или стук, исходящий от ваших газовых линий или приборов, немедленно позвоните в свою газовую компанию для оценки.

Еще один потенциальный тревожный сигнал — получение противоречивых советов от специалистов по установке бытовой техники и вашей газовой компании. Один из этих экспертов может сказать вам, что вам нужно больше газовых линий, в то время как другой может сказать, что ваших существующих газовых линий будет достаточно. В этих ситуациях, вероятно, безопаснее всего запустить больше линий.

Компания Mr. Appliance настоятельно рекомендует Mr. Rooter для установки газопровода. Г-н Рутер является одним из членов семьи Neighbourly надежных брендов услуг на дому.

Решение проблем с вашими приборами

Если у ваших газовых приборов есть признаки неисправности, несмотря на то, что они подключены к соответствующим газовым линиям, возможно, сами приборы требуют внимания. Попросите местного представителя компании Mr. Appliance решить проблему или запланируйте обслуживание через Интернет. Наши специалисты позаботятся о том, чтобы вы получили наилучший сервис.

Этот блог доступен компанией Mr. Appliance только в образовательных целях, чтобы дать читателю общую информацию и общее представление о конкретном предмете, указанном выше.
