Двухпозиционное реле принцип работы: Промежуточное реле: назначение, принцип действия

Реле Переменного Тока: Особенности Работы, Разновидности

Реле переменного тока твердотельное

Схемотехника различных электрических и электро-механических устройств предполагает наличие элемента, который должен в определенный момент времени включать и отключать подачу электрического тока. Если говорить техническим языком, то релейный элемент – это устройство с несколькими состояниями равновесия, каждое из которых может быть сменено на другое при определенных внешних воздействиях или направленном управлении.

Реле переменного тока – прибор для коммутации в автоматическом режиме для электрических цепей по управляющему сигналу. Помимо этого эти устройства могут дополнительно выступать в роли усилителей, элементами управления  к электродвигателям и исполнительным устройствам.

Основные рабочие характеристики

Промышленное реле на 24В

Итак, реле переменного тока является промежуточным элементом, который приводит в действие управляемую электрическую цепь.

Для этого устройства характерны следующие параметры:

• Мощность срабатывания (Р ср – измеряется в Ваттах) – ток минимальной мощности, который должен подаваться на реле для его нормальной активации. Номинально этот параметр подбирается согласно общим конструктивным и электрическим параметрам реле.
• Мощность управления (Р упр – измеряется в Ваттах) – максимальная мощность тока, которую способно передать реле в коммутируемой сети. Данное значение определяется параметрами рабочих контактов реле.

Совет! Не сложно догадаться, что при выборе реле для сети ориентируются на названные параметры, которые для определенных конструкций являются постоянными.

• Время срабатывания (Т ср – измеряется в секундах) – разница во времени от момента поступления сигнала на управляющий контакт до смыкания или размыкания контактов.
• Допустимая разрывная мощность (Р р – измеряется в Ваттах)
  – этот параметр можно встретить в сильноточных реле. Он обозначает мощность при определенном токе, которая при разрыве не позволит создать устойчивую электрическую дугу.

Как работает реле

Диаграмма работы реле во времени

Для управляющей цепи и самого реле характерна некоторая инертность, из-за чего входной ток на реле растет и убывает не мгновенно, а изменяется в некоторых пределах в течение времени, что прекрасно видно на показанной выше схеме, из которой так же понятно, что рабочий цикл состоит из трех этапов:

• Срабатывание;
• Работа;
• Возврат.

Давайте в качестве примера, для понимания основных принципов возьмем электромагнитное реле постоянного тока.

Назад в будущее: реле из 1983 года

• Внутри такого реле имеется катушка индуктивности, благодаря которой и происходит постепенное изменение параметров тока. Сама же работа реле для каждого этапа складывается из определенных временных отрезков.
• Срабатывание – имеет два таких интервала: время трогания (tтр) и время на движение якоря(tдв). То есть Т ср = tтр+tдв – все просто.
• Работа – также два участка, которые обозначены на временной линии отрезками АВ и ВС. На первом этапе ток продолжает еще какое-то время расти, пока не будет достигнуто установленное значение, что позволяет обеспечить надежное притяжение между якорем и сердечником, препятствующим вибрации якоря. На втором участке никаких изменений величины тока не происходит.
• Возврат – аналогично, 2 участка. На первом происходит отпускание реле, а на втором – возврат в исходное состояние. На протяжении всего периода сила тока падает.

Трехфазное реле переменного тока

Прочие характеристики

Помимо перечисленного, у реле разных типов в ходу следующие параметры:

• Коэффициент возврата (Kb) – отношение отпускающего тока к срабатывающему. Обычно данное значение варьируется от 0,4 до 0,8. Рассчитывается по формуле: Iот/Iср < 1.
• Коэффициент запаса (К зап) – это отношение тока установившегося (I уст), то есть максимального  к току срабатывания. Это значение  показывает, насколько надежен выбранный прибор.
• Последний параметр называется коэффициентом управления (К упр) и представлен отношением мощности управления к мощности срабатывания. То есть если реле используется как усилитель, то мы видим коэффициент этого усиления.

Разновидности электрических реле

Реле контроля изоляции переменного тока следит за уровнем сопротивления изоляции

Все реле можно разделить по нескольким признакам, и делят их:

• По назначению – тут можно встретить варианты предназначенные для защиты, управления или сигнализации.

• По принципу действия. Тут список будет куда шире: электромагнитные нейтральные; электромеханические; поляризованные электромагнитные; магнитоэлектрические; индукционные, электротермические; электродинамические; бесконтактные магнитные; фотоэлектронные и электронные, а также другие.

Реле времени переменного тока

• Делят также эти устройства по замеряемым величинам. Замеряться может электрический ток – его мощность, частота, сопротивление, напряжение, сила, коэффициент мощности. Слежение может происходить и за механическими параметрами: объем, сила, давление, скорость, уровень и прочее. Физическими величинами – температура. Временем.
• Естественно, разные устройства рассчитаны на отличающуюся мощность управления. Тут представлено три типа: малой мощности – приборы до 1 Вт; средней – от 1 до 10 Вт; высокой мощности – все, что выше 10 Вт.
• Важным параметром, характеризующим разные модели является время срабатывания прибора. Тут представлено 4 категории: самые быстрые безынерционные модели, чье время на срабатывание составляет меньше 0,001 секунды; далее идут быстродействующие – от 0,001 до 0,05 секунды; замедленные – от 0,15 до 1 секунды; реле времени, которым требуется больше 1 секунды.

Наибольшее распространение получили электромеханические реле, в которых при подаче управляющего тока происходит перемещение подвижной части, называемой якорем, в результате чего происходит замыкание управляемой цепи.

Электромагнитные реле

Электромагнитное реле

Данный тип реле делится на два вида – постоянного и переменного тока. Давайте сначала немного побеседуем про первый тип, который бывает нейтральным или поляризованным.

• Суть первого варианта заключается в том, что устройство одинаково реагирует на протекающий ток на его обмотке в разных направлениях, а это значит, что усилие на якоре никак не зависит от направления тока.
• Эти устройства разделяются еще на два типа, в зависимости от движения, которое совершает якорь. Существуют механизмы с угловым движением и втяжным.

Данное втягивающее реле можно встретить на стартере автомобиля ВАЗ 2110

• Принцип работы устройства предельно прост. При отсутствии управляющего тока якорь отстоит от сердечника на максимальном расстоянии и удерживается в таком положении за счет пружины возврата. В это время на реле будут сомкнуты размыкающие контакты и разомкнуты замыкающие.
• В момент, когда подается ток в обмотку, он проходит через сердечник, якорь, ярмо и воздушный зазор, при этом создается магнитное усилие, которое притягивает якорь к сердечнику, преодолевая сопротивление пружины.
• Якорь взаимодействует с колодкой, из-за чего замыкающие контакты смыкаются, а размыкающие, соответственно, разъединяются.

Принцип работы реле

Конструкция реле и тип применяемых контактов будут отличаться в зависимости от токов, на работу с которыми оно рассчитано. В случае маломощных устройств (связи, сигнализации, телемеханики) применяются контакты малой мощности, изготавливаемые из нейзильбера с контактными площадками (наклепанными) из вольфрама или серебра или фосфоритной бронзы.

Наклепки на контактах также могут быть изготовлены из золота, платины, палладия и прочих сплавов, их форма плоская или плоская цилиндрическая.

Контактное реле для автомобиля

В случае средних токов от 0,5 до 5 Ампер ставят контакты из тугоплавких металлов и их сплавов, например, платина-иридий, вольфрам, золото-палладий и прочие.

Беспроводное реле на 16 Ампер

Когда предполагается работа с большими токами, контакты делают медными или из механических смесей, изготавливаемых методом спекания порошков (металлокерамика).

Механическая и тяговая характеристики устройств

За время срабатывания реле меняется длина на воздушном зазоре, а значит, меняется и электромагнитное воздействие на якорь. Данная зависимость называется тяговой характеристикой и выражается формулой: Fэ = f(d).

Тяговая характеристика на диаграмме

Если не брать в расчет сопротивление элементов магнитопровода, изготовленных из стали, то тяговая характеристика должна, по идее, иметь форму гиперболы, однако магнитное сопротивление на воздушном зазоре Rмd при его уменьшении также снижается и сравнивается с сопротивлением магнитопровода Rмст. Исходя из этого, магнитное усилие не может быть больше, чем некая максимальная величина Fэ max. Не противоречит логике, что при самом большом значении воздушного зазора Fэ будет минимальным.

Когда отключается питание обмотки реле, на магнитопроводе остается намагничивание, из-за которого якорь может залипнуть. Чтобы избавиться от этого эффекта применят штифт из немагнитного материала.

Механическая характеристика реле

• Фактически, работа реле заключается в соединении и разъединении контактов, которых может быть 2 и намного больше. Во время перемещения якоря происходит рост силы упругости возвратной и контактных пружин. Эти силы будут иметь разное значение в зависимости от положения якоря и величины воздушного зазора. Данная зависимость носит название механической характеристики реле.
• Во время запуска реле, якорь первым преодолевает сопротивление возвратной пружины – на графике выше это усилие отмечено участком ab.
• На следующем участке bc отмечено усилие на ход до первой контактной пружины. Участок cd – преодоление совместного сопротивления двух пружин.
• Логично предположить, что тяговая характеристика у нормально работающего реле должна быть выше механической.

Интересно знать! В мощных устройствах процесс разъединения протекает намного сложнее первичного коммутирования, так как возникшая электродвижущая сила стремиться удержать значение текущего в управляемой цепи тока. В итоге в момент разъединения может образовываться искрение, а то и вовсе дуговой разряд, очень вредный для контактов реле.

Для того чтобы нейтрализовать описанный эффект используется либо увеличение активного сопротивления, либо специальные конструкции приборов.

Реле поляризованного типа

На фото — электромагнитное поляризованное реле

Работа таких устройств от описанных до этого отличается тем, что направление в котором действует электромагнитная сила меняется в зависимости от полярности тока, подаваемого на обмотку. Данный принцип реализуется посредством постоянного магнита. Подобных реле на рынке представлено великое множество, но все они делятся на мостовые и дифференциальные.

Также их можно разделить на три типа по настройке контактов:

• Двухпозиционные модели;
• Двухпозиционные с преобладанием вправо или влево;
• Трехпозиционные, имеющие зону нечувствительности.

Принцип действия двухпозиционного поляризованного реле

По представленной схеме можно понять, как работают такие реле:

• С разных сторон на сердечнике намотаны две катушки, обозначенные как 1.
• При подключении они создают устойчивое магнитное поле (Fэ) в ярме (2).
• Постоянный магнит (3) также имеет магнитное поле Ф0(п).
• В момент, когда якорь находится в центральном (нейтральном) положении ток на катушки не подается, и магнитный поток от постоянного магнита разбивается на 2 одинаковые части (Ф01 и Ф02), а значит, тяговая сила будет отсутствовать.
• Как только на обмотку подается питание, образующееся магнитное поле на ярме начнет выдавать результирующее поле, прибавляясь или отнимаясь от Ф01 и Ф02, в зависимости от полярности питания.
• Как только одно поле начинает преобладать над другим, возрастает тяговая сила, а значит, якорь начинает движение влево или вправо.

К неоспоримым достоинствам таких реле можно отнести высокую чувствительность, быстрое срабатывание, высокий коэффициент управления. К недостаткам относятся, разве что, большие габариты, сложная конструкция и цена.

Реле электромагнитные переменного тока

Оптореле переменного тока

Реле электромагнитные переменного тока, как несложно догадаться, отличается от постоянных моделей тем, что могут работать от электрических сетей с частотой тока от 50 до 400 Гц. Обозначение переменного тока на реле рисуется в виде волнистой черты. Тот же символ можно встретить и в схемотехнике – он помещается в кружочек (см. рисунок ниже).

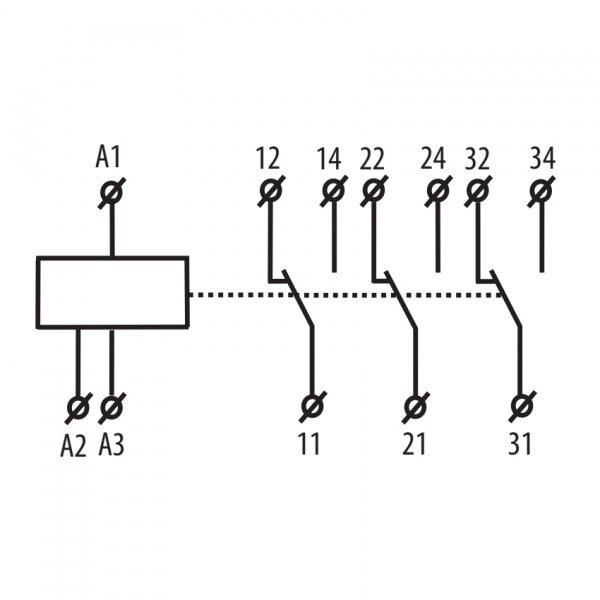

Схематическое изображение реле переменного тока

Работает такое реле по следующей схеме:

• Переменный ток подается на обмотку, после чего якорь также притягивается к сердечнику.
• Почему контакт не размыкается при смене направления движения тока?
• Потому что тяговое усилие будет пропорционально квадрату силы намагничивания, а значит, и квадрату тока, текущего по обмотке.
• Получаем, что направление тягового усилия не зависит от направления тока.

Как меняется тяговое усилие при перемене направления тока

• Если представить себе два реле (постоянного и переменного тока) одинаковых размеров и с одинаковыми значениями самой высокой индукции, то тяговая сила у последнего будет в два раза меньше, так как оно вынуждено постоянно пульсировать с удвоенной частотой, опускаясь до нуля каждый раз, когда ток меняет свое направление, то есть 2 раза за такт.
• Из-за этого якорю реле приходится постоянно вибрировать, что вызывает быстрый износ детали. Чтобы избавиться от этого эффекта устанавливаются дифференциальные сердечники и фазосдвигающие детали, которые не дают магнитному потоку переходить через нуль.
• Сердечник может быть расщепленным с короткозамкнутой обмоткой, то есть конец элемента имеет пропил, делящий его на две части. На одну из таких частей и устанавливается короткозамкнутая обмотка из одного или пары витков.
• Во время работы реле переменное магнитное поле делится на две части (Ф1 и Ф2), одна из которых (Ф2) создает в к.з. витке ЭДС, после чего образуется еще одно магнитное поле (Фкз), воздействующее на поле ЭДС создающее (Ф2), в результате чего оно начнет отставать от первого потока (Ф1). Данный сдвиг будет в пределах 60-80 градусов, а значит результирующее поле (Fэ), создающее тяговую силу, никогда не упадет до нуля, и тем более не сменит своего направления.

Изменение тяговой силы

Чтобы реле переменного тока работало надежно, без вибраций его параметры рассчитываются так, чтобы усилие Fэ min было максимально большим.

Из полученной информации можно сделать вывод о том, что такие реле имеют куда худшие параметры по сравнению с постоянными по тяговому усилию и чувствительности. Добавьте сюда усложненную конструкцию, и как следствие более высокую цену.

Однако и достоинство у таких реле хоть и одно, но неоспоримое – возможность применения в общественных сетях.

Итак, подведем итоги. Мы разобрали назначение реле, их принципы работы, основные виды и узнали, чем отличается реле управляемое переменным током от постоянного. Информации было много, но только на первый взгляд, поэтому рекомендуем углубиться в тему, просмотрев предложенное видео.

Двухпозиционные регуляторы

Назначение. Принцип работы

Двухпозиционные регуляторы обеспечивают хорошее качество регулирования для инерционных объектов с малым запаздыванием, не требуют настройки и просты в эксплуатации. Эти регуляторы представляют обычный и наиболее широко распространенный метод регулирования.Двухпозиционные регуляторы используются для управления переключательными элементами -дискретными исполнительными устройствами:

• электромеханическими реле,
• контакторами,
• транзисторными ключами,
• симисторными или тиристорными устройствами,
• твердотельными реле и др.

В простейшем случае (без обратной связи) двухпозиционный регулятор работает как двухпозиционный переключатель. Например, мощность, подаваемая на нагреватель, имеет только два значения – максимальное и минимальное (нулевое), две позиции (отсюда и название регулятора – двухпозиционный) – нагреватель полностью включен или полностью выключен. Структурная схема двухпозиционной системы регулирования приведена на рис. 1.

Рисунок 1 – Структурная схема двухпозиционной системы регулирования

где: АР – двухпозиционный регулятор,
ОУ – обьект управления,
SP – узел формирования заданной точки(задания),
Е – рассогласование регулятора,
PV=X – регулируемая величина,
У – управляющее
воздействие,
Z – возмущающее воздействие.

Для предотвращения «дребезга» управляющего выходного устройства (например, реле) иисполнительного механизма (например, нагревательного элемента) вблизи задания SP (слишком частоговключения нагревателя), предусматривается гистерезис Н.Например, описание работы двухпозиционной системы регулирования температуры в печи спомощью нагревателя, может быть представлено следующим образом:

• Нагреватель включен, пока температура в печи (X=PV) не достигнет значения заданной точки SP. Выход регулятора Y (нагреватель) отключается, если регулируемая величина (температура) выше заданной точки SP.
• Повторное включение нагревателя происходит после уменьшения температуры до значения SP-H, т.е. с учетом гистерезиса H переключательного элемента.

Алгоритмы двухпозиционного регулирования

Алгоритм двухпозиционных регуляторов определяется статической характеристикой: зависимостьювыходного сигнала Y от входного Х (см. рис. 2).

Рисунок 2 – Статическая характеристика двухпозиционной системы регулирования

Выходная величина Y равна максимальному воздействию – нагреватель включен:

• Y = max при X<SP-H, где H-значение гистерезиса.

Выходная величина Y равна минимальному воздействию – нагреватель выключен:

• Y = 0 при X > SP, где H-значение гистерезиса.

Зона гистерезиса

Ширина зоны гистерезиса в современных двухпозиционных регуляторах является единственным программируемым параметром настройки. Представление зоны гистерезиса описывается в руководстве по эксплуатации на соответствующий тип регулятора или систему регулирования.Основные варианты представления зоны гистерезиса показаны на рис.3.

Рисунок 3 – Основные варианты представления зоны гистерезиса

Смысл вариантов представления зоны гистерезиса понятен из рисунка 3.Назначение гистерезиса Н – предотвращение «дребезга» управляющего выходного устройства(например, реле) вблизи задания SP от слишком частого включения нагревателя. В литературе по автоматизации также встречаются другие наименования параметра зоны гистерезиса – зона нечувствительности, зона возврата, зона неравномерности, дифференциал.

Гистерезис (в некоторых типах регуляторов) может принимать как положительные, так и отрицательные значения. Отрицательные значения гистерезиса используются в основном для упреждения или задержки включения (выключения) выходных устройств.Например, включение выходного устройства по значению задания SP меньшем на величину гистерезиса Н– включение с упреждением, или выключение выходного устройства по значению задания SPменьшем на величину гистерезиса Н – выключение с задержкой. Эти типы гистерезиса применяются для того,чтобы учесть инерционность обьектов регулирования.

Процессы регулирования с двухпозиционным законом

Процесс двухпозиционного регулирования является автоколебательным – регулируемая величинакак в переходном, так и в установившемся режиме периодически изменяется относительно заданногозначения (см. рис. 4), т.е. регулируемая величина PV (X) подвержена незатухающим колебаниям.Показателями автоколебательного режима являются амплитуда автоколебаний Ак и периодавтоколебаний Тк.

• Частота и амплитуда колебаний зависят и определяются следующими величинами:
• от времени транспортного запаздывания ,
• от постоянной времени обьекта Т (определяется инерционностью объекта),
• от максимальной скорости R изменения параметра Х (определяется по переходной характеристике),
• от величины гистерезиса H переключательного элемента регулятора.

Рисунок 4 – Процесс регулирования с двухпозиционным законом

Для объектов с большой инерционностью (большим значением постоянной времени обьекта Т) и с малым запаздыванием

регулирование происходит с постоянными колебаниями до 5-15% от задания SP.

• Чем больше гистерезис Н, отношение /Т, R – тем больше амплитуда колебаний Ак.
• Чем больше время запаздывания и постоянная времени обьекта Т – тем больше период колебаний Тк (см. рис.4).

Точность регулирования технологического параметра, например, температуры зависит от величины гистерезиса. Чем меньше гистерезис, тем точнее регулирование, но тем чаще включается нагреватель и тем самым больше износ коммутационных элементов (например, реле). Уменьшая гистерезис можно повысить качество регулирования до некоторого предела, определяемого параметрами обьекта регулирования(тепловой инерцией, мощностью нагревателя, тепловой связью нагревателя и обьекта и др.).

двухпозиционное реле – это… Что такое двухпозиционное реле?

двухпозиционное реле

bistable relay, two-position [two-step] relay

Большой англо-русский и русско-английский словарь. 2001.

• двухпозиционное регулирование
• двухпозиционное сопло

Смотреть что такое “двухпозиционное реле” в других словарях:

• двухпозиционное реле — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики реле электрическое EN bistable relaytwo position relaytwo step relay …   Справочник технического переводчика

• двухпозиционное реле — dviejų padėčių relė statusas T sritis automatika atitikmenys: angl. two stage relay vok. Zweistufenrelais, n rus. двухпозиционное реле, n pranc. relais à deux paliers, m; relais à deux seuils, m …   Automatikos terminų žodynas

• двухпозиционное реле — Реле, которое при выполнении своих функций в зависимости от величин, характеризующих воздействующие явления, может занимать две позиции (например, рабочую и нерабочую) …   Политехнический терминологический толковый словарь

• фиксирующее двухпозиционное реле — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN throw over relay …   Справочник технического переводчика

• логическое электрическое реле — Электрическое реле, предназначенное для срабатывания или возврата при изменении входной воздействующей величины, не нормируемой в отношении точности [ГОСТ 16022 83] реле двухпозиционное реле логическое — [В.А.Семенов. Англо русский словарь… …   Справочник технического переводчика

• логическое электрическое реле — Электрическое реле, предназначенное для срабатывания или возврата при изменении входной воздействующей величины, не нормируемой в отношении точности [ГОСТ 16022 83] реле двухпозиционное реле логическое — [В.А.Семенов. Англо русский словарь… …   Справочник технического переводчика

• Поляризованные реле — Телеграфное поляризованное реле Поляризованное электромагнитное реле отличается от нейтрального наличием постоянного …   Википедия

• Zweistufenrelais — dviejų padėčių relė statusas T sritis automatika atitikmenys: angl. two stage relay vok. Zweistufenrelais, n rus. двухпозиционное реле, n pranc. relais à deux paliers, m; relais à deux seuils, m …   Automatikos terminų žodynas

• dviejų padėčių relė — statusas T sritis automatika atitikmenys: angl. two stage relay vok. Zweistufenrelais, n rus. двухпозиционное реле, n pranc. relais à deux paliers, m; relais à deux seuils, m …   Automatikos terminų žodynas

• relais à deux paliers — dviejų padėčių relė statusas T sritis automatika atitikmenys: angl. two stage relay vok. Zweistufenrelais, n rus. двухпозиционное реле, n pranc. relais à deux paliers, m; relais à deux seuils, m …   Automatikos terminų žodynas

• relais à deux seuils — dviejų padėčių relė statusas T sritis automatika atitikmenys: angl. two stage relay vok. Zweistufenrelais, n rus. двухпозиционное реле, n pranc. relais à deux paliers, m; relais à deux seuils, m …   Automatikos terminų žodynas

Проверка и настройка поляризованных реле | Справочник по наладке вторичных цепей | РЗиА

Страница 11 из 58

Поляризованные реле
Поляризованные реле типов РП-4, РП-5 и РП-7 являются выходными элементами различных релейных устройств. Особенностью поляризованных реле является то, что на подвижный якорь реле в исходных условиях действуют силы постоянного магнита, при прохождении же тока в обмотке реле силы электромагнита в зависимости от направления тока складываются с силами постоянного магнита или вычитаются из них.

Рис. 2.14. Виды настройки контактных систем поляризованных реле
Обычно реле выполняются двухобомоточными или многообмоточными, так что одна (одни) обмотка используется как рабочая, другая (другие) — как тормозная или одна — для срабатывания, а другая — для возврата.
Реле в зависимости от назначения могут иметь три вида регулировок: нейтральную или двухпозиционную (рис. 2.14, а), с преобладанием (рис. 2.14,6) и трехпозидионную (рис. 2.14, в).

Пунктиром на рис. 2.14, а показано нейтральное положение якоря, когда отсутствует ток в обмотках, а силы постоянного магнита, действующие влево и вправо, уравновешены. Если нарушить равновесие, то якорь притянется в ту или иную сторону (реле типа РП-4).
Если неподвижный контакт не дает якорю дойти до нейтральной линии, то якорь при отсутствии тока в обмотке будет отклоняться в сторону другого контакта (регулировка с преобладанием, реле типа РП-7).
Реле типа РП-5 имеют трехпозиционную настройку, которая отличается от нейтральной тем, что после отключения тока в обмотках пружины возвращают якорь реле в нейтральное положение.
Если реле типов РП-4, РП-5 и РП-7 служат для включения и отключения нагрузок в сетях 220 В постоянного тока, то следует увеличить раствор разомкнутых контактов до величины не менее 0,45— 0,5 мм.
Реле типов РП-8 и рП-11—двухпозиционные и применяются в схемах управления и сигнализации в качестве вспомогательных, но могут выполнять и самостоятельные функции. Технические данные реле приведены в табл. 2.10. Их обмотки не рассчитаны на длительное нахождение под напряжением, и поэтому в цепи обмоток имеются контакты, которые после срабатывания реле отключают свою обмотку.
Таблица 2.10. Технические данные реле РП-8, РП-11

Номинальное напряжение, В	Обмотки
	Сопротивление, Ом	Число витков	Напряжение срабатывания, В
24	92	2000	>17
	92	2000	>17
48	310	3600	>34
	310	3600	>34
110	1500	7300	>77
	1500	7300	>77
220	5600	12 500	>155
	5600	12 500	>155

Примечания: 1. Начало обмоток обозначено знаком
Время срабатывания. — не более 60 мс
Раствор между контактами — не менее 1,8 мм.
При проверке и сборке схемы следует учитывать, что при несоблюдении полярности подаваемого на реле тока последнее не переключится и обмотка может перегреться. Зазоры контактов в цепи обмоток регулируются в пределах 1—1,3 мм подгибанием контактных пластин. У реле типов РП-8 и РП-11 проверяются и регулируются контактные зазоры (у рабочих контактов 1,8 мм, у контактов в цепях обмоток 1—1,3 мм). Зазор между толкателем и подвижными контактными пластинами замкнутых рабочих контактов 0,5—0,8 мм. Этот зазор у контактов в цепи обмоток может быть больше.
Проверка и настройка поляризованных реле. У реле РП-4, РП-5 и РП-7 проверяют ток и напряжение срабатывания и подсчитывают мощность срабатывания: Рср=/срUср или мощность срабатывания по току и сопротивлению: Pcp=l\pRo6-
Напряжение срабатывания проверяют по обычной схеме, соблюдая полярность и подавая напряжение толчком, ступенями увеличивая напряжение до срабатывания реле.
В схемах релейной защиты часто применяют реле типа РП-7 с одной рабочей и одной тормозной обмотками. В этом случае проверяют ток (напряжение) срабатывания рабочей обмотки при номинальном (заданном) токе (напряжении) в тормозной обмотке.
Проверки производят на постоянном токе, а если реле работают на выпрямленном напряжении, то проверку следует производить от аналогичного выпрямителя или лучше от выпрямителя устройства, в котором реле установлено.
Сопротивление изоляции токоведущих цепей проверяют мегаом- метром с напряжением не более 500 В. Изоляция реле должна выдержать испытание переменным напряжением 500 В относительно корпуса, 150 В между обмотками и 350 В между контактами (при заводской регулировке зазора). Если контакты отрегулированы для работы в цепях напряжением 220 В, то контакты испытывают переменным напряжением 1000 В.
Нейтральные реле РП-4 (РПБ-4) можно отрегулировать для работы с преобладанием. Для этого нужно перевести вручную якорь реле при отсутствии тока в обмотках реле влево, т. е. до замыкания подвижного контакта с неподвижным, обозначенным Л. Ослабить фиксирующий зажим микрометрического винта левого неподвижного контакта и завинтить этот винт до тех пор, пока якорь не перебросится в противоположную сторону и не замкнется цепь правого контакта (Я—П). Обозначения Л—Я—П наносят на колодке выводов реле. В этом положении вновь зафиксировать винт левого контакта, ослабить микрометрический винт правого контакта и, вращая его влево, отрегулировать необходимый раствор между подвижным и неподвижным контактами.
Если требуется из реле РП-7 (РБП-7) получить реле нейтральное, то поступают в обратном порядке: сначала отводят левый контакт Л, чтобы якорь фиксировался в левом и правом положениях, и регулируют необходимые растворы. Затем проверяют равенство токов срабатывания левого и правого контактов, подавая напряжения разной полярности в одну и ту же обмотку реле. Необходимо так отрегулировать положения неподвижных контактов, чтобы при заданном растворе (0,45—0,5 мм) ток срабатывания реле влево и вправо был одинаковым.

Двухпозиционный регулятор (компаратор, ON/OFF)

Двухпозиционный регулятор (компаратор) сравнивает значение измеренной величины с эталонным (уставкой). Состояние выходного сигнала изменяется на противоположное, если входной сигнал (измеренная величина) пересекает пороговый уровень (уставку).

В режиме двухпозиционного регулятора (компаратора) ЛУ сравнивает значение входной величины с уставками и выдает управляющий сигнал на выходное устройство в соответствии с заданной логикой.

Выходной сигнал двухпозиционного регулятора может иметь только два значения: максимальное и минимальное. Одно из них включает, а другое выключает выходное устройство.

Поэтому для работы ЛУ в режиме двухпозиционного регулятора требуется выходное устройство дискретного типа (э/м реле, транзисторная оптопара, оптосимистор, выход для управления внешним твердотельным реле).

Тип логики двухпозиционного регулятора, уставка Т_уст. и гистерезис Δ задаются пользователем при программировании прибора.

Двухпозиционный регулятор используется:

• для регулирования измеренной величины в несложных системах, когда не требуется особой точности;
• для сигнализации о выходе контролируемой величины за заданные границы.

Типы логики двухпозиционного регулятора (ON/OFF, компаратора)

В приборах ОВЕН реализованы 4 типа логики двухпозиционного регулятора (ON/OFF, компаратора)

Тип логики 1 (прямой гистерезис)

Применяется в случае использования прибора для управления работой нагревателя (например, ТЭНа) или сигнализации о том, что значение текущего измерения Т меньше уставки Т_уст. При этом выходное устройство, подключенное к ЛУ, первоначально включается при значениях Т<Т_уст– , выключается при Т>Т_уст+Δ и вновь включается при Т<Т_уст–Δ , осуществляя тем самым двухпозиционное регулирование температуры объекта по уставке Т_уст с гистерезисом ±Δ .

Тип логики 2 (обратный гистерезис)

Применяется в случае использования прибора для управления работой охладителя (например, вентилятора) или сигнализации о превышении значения уставки. При этом выходное устройство первоначально включается при значениях Т>Т_уст+Δ , выключается при Т<Т_уст–Δ и вновь включается при Т>Т_уст+Δ, также осуществляя двухпозиционное регулирование.

Тип логики 3 (П-образная)

Применяется при использовании прибора для сигнализации о входе контролируемой величины в заданные границы. При этом выходное устройство включается при Т_уст–Δ <Т<Т_уст+Δ.

Тип логики 4 (U-образная)

Применяется при использовании прибора для сигнализации о выходе контролируемой величины за заданные границы. При этом выходное устройство включается при Т<Т_уст– Δи Т>Т_уст+ Δ.

Задержка включения и выключения выходного устройства

Для защиты выходного устройства от частых срабатываний при работе ЛУ в режиме компаратора, во многих приборах ОВЕН (например ТРМ1, 2ТРМ1, МПР51, ТРМ138) имеются параметры для установки времени задержки включения tвкл и времени задержки выключения tвыкл выходного устройства. ЛУ включает (выключает) выходное устройство, если условие, вызывающее изменение состояния, сохраняется, как минимум, в течение времени, установленного в этих параметрах.

Удержание выходного устройства в замкнутом и разомкнутом состоянии в течение заданного времени

Для аварийной сигнализации о выходе параметра за установленные границы во многих приборах ОВЕН (например ТРМ1, 2ТРМ1, ТРМ138) можно задать минимальное время удержания выхода в замкнутом и разомкнутом состоянии. ЛУ удерживает выходное устройство в соответствующем состоянии в течение заданного времени, даже если по логике работы устройства сравнения требуется переключение.

Полезные ссылки

Назначение. Принцип работы — Мегаобучалка

Двухпозиционный контроллер – самый простой и имеет некоторые важные преимущества.

Он экономичный, простой конструкции и не требует никакой настройки параметров. Если колебания не будут мешать работе системы, и если не нужна настройка параметров контроллера, двухпозиционный регулятор является хорошим решением.

Кроме того, если приводы работают только в двух режимах (включено- выключено), то двухпозиционный контроллер почти всегда используется с такими приводами. Пэтому On-offконтроллеры часто используются в бытовой технике (холодильники, стиральные машины и т.д.) и в перерабатывающей промышленности, когда требования по контролю качества невысокие (контроль температуры в помещениях и т.д.).

Двухпозиционные регуляторы обеспечивают хорошее качество регулирования для инерционных объектов с малым запаздыванием, не требуют настройки и просты в эксплуатации. Эти регуляторы представляют обычный и наиболее широко распространенный метод регулирования.

Двухпозиционные регуляторы используются для управления переключательными элементами – дискретными исполнительными устройствами:

• электромеханическими реле,
• контакторами,
• транзисторными ключами,
• симисторными или тиристорными устройствами,
• твердотельными реле и др.

В простейшем случае (без обратной связи) двухпозиционный регулятор работает как двухпозиционный переключатель. Например, мощность, подаваемая на нагреватель, имеет только два значения – максимальное и минимальное (нулевое), две позиции (отсюда и название регулятора – двухпозиционный) – нагреватель полностью включен или полностью выключен. Структурная схема двухпозиционной системы регулирования приведена на рис. 2.

Рис. 2. Структурная схема двухпозиционной системы регулирования

где: АР – двухпозиционный регулятор, ОУ – обьект управления, SP – узел формирования заданной точки (задания), Е – рассогласование регулятора, PV=X – регулируемая величина, У – управляющее воздействие, Z – возмущающее воздействие.

Для предотвращения «дребезга» управляющего выходного устройства (например, реле) и исполнительного механизма (например, нагревательного элемента) вблизи задания SP (слишком частого включения нагревателя), предусматривается гистерезис Н.

Гистерезис

Параметр гистерезис определяет выброс (+ или -) от уставки SP. Эта величина используется для минимизации шума в PV, для более точного определения частоты колебаний процесса.

Множество управляемых систем намеренно имеют гистерезис. Например, рефрижератор может включить компрессор, когда температура выше 45 ⁰С. Если компрессор остановится, когда температура упадёт ниже 45⁰С, компрессор может включиться, когда температура достигнет 44.99999 ⁰С и остановится снова, как только температура качнётся на тысячную долю градуса. Поэтому термостаты создаются с встроенным гистерезисом. Так что компрессор запускается только когда температура достигнет 43⁰С. Интересный результат гистерезиса тот, что он показывает определённое количество «зависимости». Сможет ли компрессор включиться при 44 ⁰С? Это зависит от того, был ли рефрижератор в охлаждающем или нагревающем цикле.

При какой температуре мог бы компрессор вкл/выкл? И снова – это зависит от того, был ли компрессор при 45⁰С. Но выкл при 43⁰С. Область в середине вэтом случае – это область, где нет чёткого ответа, пока вы не знаете историю системы, которую вы наблюдаете.

Функцию гистерезиса может выполнять компаратор, обладающий эффектом гистерезиса. Если значение входа превышает максимальное пороговое значение, выход становится равным 0. Если значение входа меньше минимального порогового значения, выход становится равным 1. В пределах от минимального порогового значения до максимального порогового значения выход функции не меняется. Триггер Шмидта можно использовать для задания гистерезиса.Двухпозиционный контроллер (компаратор) сравнивает значение измеренной величины с эталонным (уставкой). Состояние выходного сигнала изменяется на противоположное, если входной сигнал (измеренная величина) пересекает пороговый уровень (уставку).

В режиме двухпозиционного регулятора (компаратора) он сравнивает значение входной величины с уставками и выдает управляющий сигнал на выходное устройство в соответствии с заданной логикой.

Выходной сигнал двухпозиционного регулятора может иметь только два значения: максимальное и минимальное. Одно из них включает, а другое выключает выходное устройство.

Поэтому для работы в режиме двухпозиционного регулятора требуется выходное устройство дискретного типа (э/м реле, транзисторная оптопара, оптосимистор, выход для управления внешним твердотельным реле).

Тип логики двухпозиционного регулятора, уставка Т_уст. и гистерезис Н задаются пользователем при программировании прибора.

Двухпозиционный регулятор используется:

• для регулирования измеренной величины в несложных системах, когда не требуется особой точности;
• для сигнализации о выходе контролируемой величины за заданные границы.

Например, описание работы двухпозиционной системы регулирования температуры в печи с помощью нагревателя может быть представлено следующим образом:

1. нагреватель включен, пока температура в печи (X=PV) не достигнет значения заданной точки SP.
2. выход регулятора Y (нагреватель) отключается, если регулируемая величина (температура) выше заданной точки SP.
3. повторное включение нагревателя происходит после уменьшения температуры до значения SP-H, т.е. с учетом гистерезиса H переключательного элемента.

Управляемая величина (PV) измеряется первой, преобразуется в электрический сигнал, подаваемый в PLC, для управления этой величиной. Эта (PV) затем сравнивается с желаемой величиной (SP), если эта уставка – постоянна, или с желаемым изменением этой величины, например, по известной кривой изменения (SP).

• Чем больше гистерезис Н, отношение τ_d /Т, R – тем больше амплитуда колебаний А_к.
• Чем больше время запаздывания τ_d и постоянная времени обьекта Т – тем больше период колебаний Т_к (рис. 5).

Точность регулирования технологического параметра, например, температуры зависит от величины гистерезиса. Чем меньше гистерезис, тем точнее регулирование, но тем чаще включается нагреватель и тем самым больше износ коммутационных элементов (например, реле). Уменьшая гистерезис, можно повысить качество регулирования до некоторого предела, определяемого параметрами обьекта регулирования (тепловой инерцией, мощностью нагревателя, тепловой связью нагревателя и обьекта и др.).

Вид статической характеристики, представленный на рис. 6-а: обычно применяется в различных системах управления нагревом – нагревательных приборах, печах, термошкафах, теплообменниках и т.п. Данный тип регулятора называется обратным регулятором.При использовании в системах сигнализации данная логика работы выходного устройства носит название «меньше установленного значения» или – «меньше минимума».

Вид статической характеристики, представленный на рис. 6-б: обычно применяется в различных процессах управления охлаждением – в системах вентиляции, в холодильных установках и т.п. Данный тип регулятора называется прямым регулятором. При использовании в системах сигнализации данная логика работы выходного устройства носит название «больше установленногозначения» или – «больше максимума».

Виды статических характеристик, представленные на рис. 6-в и 6-г: применяются для сигнализации выхода системы управления на рабочий режим. Эти регуляторы еще называют компараторами.

Вид на рис. 6-в используется для сигнализации вхождения параметра в норму. Данная логика работы выходных устройств имеет наименование «в зоне установленных значений» или – «в зоне минимум-максимум».

Вид на рис. 6-г используется для используется для сигнализации выхода параметра за определенные пределы. Данная логика работы выходных устройств имеет наименование «вне зоны установленных значений» или – «вне зоны минимум-максимум».

Двухпозиционное регулирование и сигнализация с ожиданием события применяется в случаях, когда необходимо, например, отключить (включить) включенный (выключенный) управляющий выход для того, чтобы осуществить запуск другого оборудования. Функция ожидания некоторого события является функцией безусловного отключения (включения) управляющего выхода. Условием ожидания события для этого может служить:

• изменение заданной точки регулятора,
• включение дискретного входа регулятора,т.е. факт состоявшегося события от другого контроллера (регулятора или другого оборудования) формируется дискретным сигналом,
• с запретом срабатывания при старте. Например, установлена логика работы выходного устройства меньше установленного значения с запретом срабатывания при старте (включении питания). Например, при включении оборудования измеряемая величина еще не вышла на режим и меньше установленного значения – это может повлечь включение выходного устройства. Но при данной логике работы выходное устройствоне включится, т.к. измеряемая величина впервые вышла за установленные пределы. Выходное устройство включится тогда, когда измеряемая величина выйдет из этих пределов, и затем снова войдет в установленные пределы.

В современных микропроцессорных регуляторах выбор типа условия ожидания события и логика работы выходных устройств (рис. 6 (а-г)) являются программируемыми параметрами. В качестве примера на рис. 7 приведен процесс двухпозиционного управления с ожиданием события и с логикой работы в зоне установленных значений MIN и MAX.

Двухпозиционные регуляторы практически неприменимы для систем с существенным транспортным запаздыванием (τ_d > 0,2Т) и для объектов без самовыравнивания, так как регулируемая величина далеко выходит за необходимые пределы регулирования. В этом случае применяют регуляторы с ПИ или ПИД законом регулирования.

Назначение гистерезиса Н – предотвращение «дребезга» управляющего выходного устройства (например, реле) и исполнительного механизма вблизи точки его включения (слишком частого включения). Также зона гистерезиса предназначена для исключенияодновременного включения выходных устройств Y_Б (больше) и Y_М (меньше), например для управления реверсивными двигателями, где одновременное включение может привести к выходу из строя двигатель исполнительного механизма.

Встречаются другие наименования параметра зоны гистерезиса – зона возврата, зона неравномерности, дифференциал. Гистерезис (в некоторых типах регуляторов) может принимать как положительные, так и отрицательные значения. Отрицательные значения гистерезиса используются в основном для упрежденя или задержки включения (выключения) выходных устройств.

В процессах химической технологии регулирующими параметрами обычно бывают материальные потоки сырья, полуфабрикатов, энергоносителей и другие. Изменение таких потоков производят с помощью клапанов, заслонок, задвижек, кранов и других регулирующих органов. Иногда не удается или затруднительно применить регулирующий орган, плавно изменяющий расход в трубопроводе. Например, на абразивных пульпах или агрессивных средах обычные регулирующие органы быстро изнашиваются или разрушаются. В некоторых случаях не желательны потери давления в трубопроводе на регулирующем органе. Чаще оказывается проще вместо плавного регулирования потока в трубопроводе просто включать или выключать насос. Наконец, в процессах с электрическим нагревом, как правило, подаваемую на нагрев электроэнергию не регулируют плавно, а только включают или выключают электронагрев в зависимости от значения регулируемой температуры.

Всем подобным примерам свойственна одна особенность – позиционное изменение регулирующего параметра. Если регулирующий параметр может принимать только одно из двух возможных значений (включено – выключено, открыто – закрыто и др.), то соответствующий регулятор и вся система управления называются двухпозиционными. Понятно, что ограничение регулирующего параметра ухудшает качество регулирования системы управления.

В качестве примера рассмотрим работу двухпозиционной системы управления на примере регулирования температуры плиты пресса для производства пластмассовых изделий

Рис. 14. Двухпозиционная система управления температуры. (ИУ – измерительное устройство, ИМ – исполнительный механизм, Р- регулятор, РО – регулирующий орган, 1 – плита, 2 – электрический нагреватель.)

В плиту 1 вмонтирован электрический нагреватель 2, подключенный к силовой электросети через выключатель, который является регулирующим органом РО. Управление выключателем производится электромагнитом исполнительного механизма ИМ. Температура плиты измеряется термопарой в комплекте с автоматическим потенциометром, образующее измерительное устройство ИУ. Результат измерения температуры передается в регулятор Р, который управляет исполнительным механизмом. При опускании температуры ниже заданной нагреватель включается, а при превышении заданной температуры – выключается.

Чтобы термопара измеряла среднюю температуру плиты, ее заглубляют в плиту, но не слишком близко к нагревателю. Сама плита с нагревателем как объект регулирования обладает значительной тепловой инерцией и запаздыванием выходного сигнала. При нагреве литы, когда нагреватель включен, повышение температуры происходит постепенно, от центра к поверхности. Поэтому термопара реагирует на включение нагревателя с запаздыванием. Точно так же при остывании плиты, когда нагреватель включен, снижение температуры распространяется от поверхности к центру и не сразу улавливается термопарой.

На рис. 15 показаны переходные процессы изменения во времени температуры плиты вместе установки термопары и напряжения нагревателя. При включенном нагревателе измеренная температура повышается, и когда она сравняется с заданной (точка а), регулятор выключает нагреватель. Однако в следствии явления запаздывания в объекте температура сначала продолжает расти, достигает некоторого максимального значения (точка б) и только после этого начинает уменьшаться. При достижении заданной температуры (точка в) снова включается нагреватель и все происходит в обратном порядке. Температура по инерции проскакивает заданное значение, достигает минимальной величины (точка г) и за тем увеличиваясь, происходит заданное значение температуры в точке д. Далее этот цикл повторяется. Как видно, в рассмотренной двухпозиционной системе управления возникают незатухающие колебания температуры возле заданного значения. Такой процесс регулирования характерен для любой позиционной системы управления.

Период колебаний (промежуток времени между точками а и д) зависит от инерции объекта: чем она больше, тем больше период колебаний регулируемого параметра. Амплитуда же колебаний в основном определяется запаздыванием в объекте и с его увеличением растет. В малоинерционных объектах период колебаний может оказаться на столько малым, что регулирующий орган будет быстро изнашиваться из-за частого срабатывания. Представленный выше объект регулирования, у которого статическая характеристика – зависимость входного сигнала (регулируемого параметра) от входного (регулирующего параметра) – была такова, что увеличение регулирующего параметра приводило либо только к увеличению, либо только к уменьшению регулируемого параметра. Так, при регулировании температуры в реакторе подачей греющего пара увеличение расхода пара всегда приводит к росту температуры. Такая зависимость называется монотонной, и это свойство объекта является отличным признаком стабилизирующих систем. Благодаря этому обратная связь в системе управления остается отрицательным во всем возможном диапазоне изменения регулируемого параметра.

Дополнительная связь в структурной схеме системы управления, направленная от выхода к входу рассматриваемого участка системы управления, называется обратной связью (ОС).

Обратная связь может быть отрицательной или положительной.

Контроллером (PLC) в системах автоматизации называют устройство, выполняющее управление физическими процессами по записанному в него алгоритму, с использованием информации, получаемой от датчиков и выводимой в исполнительные устройства.

Датчик – устройство или комплекс устройств, преобразующих измеряемый параметр технологического процесса в вид, удобный для дальнейшей передачи и использования

Алгоритм – набор инструкций, описывающих порядок действий исполнителя для достижения результата решения задачи за конечное время.

Главная цель PLC-регулятора – это автоматическое управление и отсутствие постоянного наблюдения оператора. Основное применение PID управления предназначенно для измерения и регулирования: расхода, уровня, давления, температуры и других неэлектрических величин, преобразованных в электрические сигналы (напряжения, постоянного тока или активного сопротивления). Пребразование осуществляется посредством передачи регулирующего параметра через аналогово-цифровой модуль (АЦМ) и другие блоки, присоединённые непосредственно к контроллеру.

Динамическая характеристика (Dynamic response ) –переходная характеристика выходной переменной системы после того, как входная переменная подверглась изменению.

Чувствительность – характеризует способность измерительного преобразователя изменять малые сигналы. Чем меньше сигналы может измерять, тем чувствительнее прибор. Милливольтметр (мB) может измерять тысячные доли Вольта, обычный вольтметр – нет.

Но! Чем чувствительнее прибор, тем больше погрешность, при уменьшении диапазона не удается снизить абсолютную погрешность.

Поэтому для каждой конкретной конструкции существует порог чувствительности – минимально возможный диапазон измерений, при котором абсолютная погрешность равна этому диапазону и приведенная погрешность 100%. Порог чувствительности ограничивает измерение малых сигналов.

Аналоговый вход (измерение) называется переменной процесса “PV”. Она должна точно отражать с высокой точностью параметр процесса, которым стараются управлять.

Пример. Нужно установить температуру + или – 1 градус , тогда мы типично стремимся по меньшей мере к 1/10 градуса). Если аналоговый вход 12-бит, и температурный диапазон для датчика от 0 до 400⁰ С, то наша «теоретическая» точность д. б. рассчитана

Этот датчик преобразовывает температуру транзистора в аналоговое напряжение. Для измерения температурный датчик должен быть сначала калиброван. Для этого используются точки 250^o и 1000^o на панели калибровки υ. При помощи этих точек можно приблизительно определить характеристику датчика U/ υ. Но примите во внимание, что точная калибровка датчика – только использование калиброванного термометра.

Качество управления АСУ– совокупность свойств АСУ, характеризующих точность поддержания управляемой величины на заданном уровне в установившихся и переходных режимах.

Три главных показателя качества – перерегулирование σ, первое максимальное отклонение x_ми длительность переходного процесса t_п– тесно связаны между собой. Они зависят от всех параметров системы, но наиболее сильно – от передаточного коэффициента kразомкнутой системы. Причем, с увеличением этого коэффициента максимальное отклонение по каналу возмущения всегда уменьшается, максимальное отклонение по каналу задающего воздействия всегда увеличивается, а перерегулирование и длительность переходного процесса, как правило, увеличиваются.

Отыскание оптимального компромисса между этими двумя противоречивыми тенденциями является одной из основных задач синтеза автоматизированной системы управления.

Критериев качества регулирования много. Их разделяют на 4 группы:

1. Критерии точности – используют величину ошибки в различных типовых режимах.
2. Критерии величины запаса устойчивости – оценивают удаленность САР от границы устойчивости.
3. Критерии быстродействия – оценивают быстроту реагирования САР на появление задающего и возмущающего воздействий.
4. Интегральные критерии – оценивают обобщенные свойства САР: точность, запас устойчивости, быстродействие.



Пускозащитное реле холодильника: конструкция и работа

Конструкция пускозащитного реле

Пускозащитное реле напоминает внешним видом таблетку или неопределенной формы. Это такой маленький элемент, находящийся непосредственно возле черного бочкообразного корпуса компрессора. Не задумывались, почему такой цвет сажи выбран окраской сердца холодильника?

Ответ прост: черный поглощает тепло, но также хорошо и излучает. В какую сторону движется процесс, определяет направление перепада температур компрессора и окружающей среды. Когда мотор горячий, то черный корпус отдает тепло воздуху. Кроме того неподалеку присутствует вентилятор, создающий принудительное охлаждение компрессора.

Схема коммутации пускозащитного реле холодильника:

Два входа:

1. Фаза 220 В.
2. Земля.

Три выхода:

1. Пусковая обмотка асинхронного двигателя компрессора.
2. Рабочая обмотка асинхронного двигателя компрессора.
3. Земля.

Обычно узнать, что и куда подключается, можно по цвету проводов

В любом случае ремонт следует проводить осторожно. Землю компрессора проще узнать, если соскоблить чуть-чуть краски с корпуса, прозвонить три контакта. Но этот метод оставляется напоследок, когда остальные не помогли

Но этот метод оставляется напоследок, когда остальные не помогли.

Индукционные пускозащитные реле ДХР крепятся на неподвижную раму и работают в паре с компрессорами ДХМ. После обозначения может идти цифра, которая одинакова у обоих устройств. Различие конструкций в рабочем напряжении и токах срабатывания и отпускания. Для ускорения разрыва цепи при перегреве за биметаллической пластиной расположен магнит. Если металл попадает в поле действия, то срабатывание системы ускоряется. Магнит служит и для того, чтобы удержать биметаллическую пластину с разомкнутым контактом чуть дольше, чем нужно для нормализации температуры. Это дополнительная защитная мера.

Индукционное реле компрессора холодильника РТП отличается тем, что может находиться и на проводе. Не обязательно крепить к раме. Работа ведется с компрессорами ДХМ 3 и 5. Отличие от ДХР в несколько меньшем токе срабатывания. Это позволит надежнее защитить компрессор. Ток отпускания такой же. Умельцы используют холодильные компрессоры, изготавливая аппараты высокого давления, ресиверы. Накачивают шины, используют пневматическое оборудование.

Прежде чем купить реле для холодильника, убедитесь, что изделие соответствует типу компрессора. Затем элемент необходимо правильно установить. Лучше брать именно ту марку, которая имелась до ремонта. Если реле холодильника Бирюса оснащена типом РТК, лучше такое и брать, несмотря на то, что для двигателя ДХМ подойдут также и РТП, и ДХР. Совместимость устройств помогут определить справочные таблицы. Указывают необходимые технические сведения.

«А зачем его проверять?» — спросит кто-то, прочитав заголовок. А проверить его нужно в случае, если ваш холодильник запускается с перебоями. Или не сразу. Или через раз. Или не запускается вообще. За эту функцию как раз и отвечает пусковое реле холодильника. И если ему пришел конец, то вам придется покупать новое пусковое реле для холодильника вашей модели. Поэтому прежде чем тратиться на обновку для вашего «продуктохранилища», стоит посмотреть, так ли всё плохо со старым. Специалисты компании ALM-zapchasti детально описывают последовательность диагностики пускового реле.

Принцип работы этого реле следующий. При падении температуры ниже требуемой контакты терморегулятора замыкаются, а реле получает команду запустить мотор-компрессор. На всё про всё обычно уходит две секунды. Если за две секунды мотор не запустился, срабатывает защита и ротор остается неподвижным.

Для начала посмотрите, не нарушено ли крепление. Реле должно быть зафиксировано строго вертикально — так, как указано на метке. Иначе сердечник не может втянуться быстро за те самые пару секунд и замкнуть контакт. Все в порядке? Значит, нужна диагностика пускового реле.

Принцип работы пускового реле

Несмотря на большое количество производителей комплектующих к холодильникам, схема работы и конструкция пусковых реле практически одинакова. Разобравшись в принципе их действия можно самостоятельно отыскать и устранить неисправность.

Схема устройства и подключение к компрессору

Электрическая схема реле имеет два входа от источника питания и три выхода на компрессор. Один вход (условно – ноль) проходит напрямую, а другой (условно – фаза) внутри устройства расщепляется на два:

• первый проходит напрямую на рабочую обмотку;
• второй проходит через разъединяющиеся контакты на пусковую обмотку.

Если реле не имеет посадочного места, то при подключении к компрессору необходимо не ошибиться с порядком соединения контактов.

Распространенные в Интернете способы определения типов обмотки с помощью измерения сопротивления не верны в общем случае, так как у некоторых двигателей сопротивление пусковой и рабочей обмотки одинаковы.

Электрическая схема пускозащитного реле может иметь незначительные модификации в зависимости от производителя. На рисунке приведена схема подключения этого устройства в холодильнике Орск

Поэтому необходимо найти документацию или разобрать компрессор для понимания расположения проходных контактов.

Также это можно сделать при наличии символьных идентификаторов возле выходов:

• «S» – пусковая обмотка;
• «R» – рабочая обмотка;
• «C» – общий выход.

Реле отличаются способом крепления на раме холодильники или на компрессоре. Также они имеют свои токовые характеристики, поэтому при замене необходимо подобрать полностью идентичное устройство, а лучше – той же модели.

Замыкание контактов посредством индукционной катушки

Электромагнитное пусковое реле работает по принципу замыкания контакта для пропуска тока через пусковую обмотку. Основной действующий элемент устройства – соленоидная катушка, последовательно включенная в цепь с основной обмоткой двигателя.

В момент запуска компрессора, при статичном роторе, по соленоиду проходит большой стартовый ток.

В результате этого создается магнитное поле, которое перемещает сердечник (якорь) с установленной на нем токопроводящей планкой, замыкающей контакт пусковой обмотки. Начинается разгон ротора.

При увеличении числа оборотов ротора, величина проходящего через катушку тока снижается, вследствие чего напряжение магнитного поля уменьшается.

Под действием компенсирующей пружины или силы тяжести сердечник возвращается на исходное место и контакт размыкается.

На крышке реле с индукционной катушкой есть стрелка «верх», которая указывает правильное положение устройства в пространстве. Если его разместить по-другому, то не произойдет размыкание контактов под действием силы тяжести

Мотор компрессора продолжает работать в режиме поддержания вращения ротора, пропуская ток через рабочую обмотку. Следующий раз реле сработает только после остановки ротора.

Регулирование подачи тока позистором

Выпускаемые для современных холодильников реле часто используют позистор – разновидность теплового резистора.

Для этого устройства существует температурный диапазон, ниже которого оно пропускает ток с незначительным сопротивлением, а выше – сопротивление резко увеличивается и происходит размыкание цепи.

В пусковом реле позистор интегрирован в цепь, ведущую к стартовой обмотке. При комнатной температуре сопротивление этого элемента незначительное, поэтому при начале работы компрессора ток проходит беспрепятственно.

По причине наличия сопротивления позистор постепенно нагревается и по достижению определенной температуры происходит размыкание цепи.

Остывает он только после прекращения подачи тока на компрессор и снова срабатывает на пропуск при повторном включении двигателя.

Позистор имеет форму низкого цилиндра, поэтому профессиональные электрики его часто называют «таблеткой»

Регулировка пускового реле холодильника

Для того чтобы мотор холодильника функционировал максимально полноценно, обязательно должно быть вращение электрического поля, расположенного внутри. Чтобы обеспечить этот момент и исключить то, что заклинил мотор или вовсе перестал работать, требуется подача тока на 3 обмотки в фазе соответствующего значения. Результатом таких действий станет наличие векторного сложения полей, что позволит обеспечить бесперебойное вращение, приводящее в действие ротор.

Катушка пускового реле и нагревательный элемент с биметаллической пластинкой защитного реле включены последовательно в цепь рабочей обмотки

При исследовании показателей трехфазного реле в сети 380 В можно обнаружить тот факт, что они будут самыми высокими на фоне всех остальных видов подключения. Именно это позволяет использовать данную деталь для промышленного производства, однако трехфазные модели считаются не слишком пригодным для бытовых устройств.

Если будет присутствовать только 1 фаза, то категорически исключено возникновение вращающегося поля, так как требуется наличие 2 векторов. Для получения необходимого показателя в квартире или частном доме, устанавливают компрессор, за счет которого проводится своеобразный сдвиг в напряжении на 90ᵒ. За счет переменного поля, которое получается при вращении, запускается ротор в нужном направлении. Схема с трехфазным напряжением не предусмотрена для использования в частных домах и квартирах.

Причина состоит в том, что подсоединить так провода и запустить аппарат трудно своими руками, так как требуется:

• Опыт работы;
• Необходимый инструмент;
• Отличное знание теории.

Среднестатистическому человеку без опыта работы с электричеством достаточно сложно справиться с поставленной задачей, чтобы запустить систему. За счет одной фазы подключение провести совсем не сложно и не потребуются знания всей электрики.

Проверка реле холодильника на работоспособность

Если холодильная установка не включается либо ее включение происходит нерегулярно, то скорее всего дело в пусковом реле. Причиной его неисправности могут быть:

• Окисление или обгорание контактов.
• Механические повреждения.
• Перегрев позисторного элемента.
• Нарушение крепления реле, приводящее к его неправильному расположению.
• Перегорание спирали.
• Заклинивание сердечника.

Не нужно спешить покупать новое реле холодильника, лучше узнать, как его проверить, и попробовать сделать это.

В индукционном механизме вытаскивается соленоид, проверяются контакты, при окислении, зачищаются наждачной бумагой. Может быть сломан сердечник, тогда его нужно заменить. Протереть спиртом соприкасающиеся поверхности. Проверить целостность всех элементов. Необходимо помнить, что реле данного типа устанавливаются строго в определенном направлении, указываемом стрелкой. После вышеперечисленных действий присоединяем реле к компрессору и включаем холодильник. Если двигатель не заработал, то вероятнее всего поломка компрессора.

Проверка устройств РТП-1 и РТК-Х

Для проверки поставить реле в правильное положение (стрелкой вверх) и прозвонить мультиметром 1 и3 контакты.

Схема устройства РТК-Х

Если контакты прозваниваются, то реле исправно. В данных моделях желателен визуальный осмотр, так как замыкание может произойти через пластину держателя контактов.

Проверка устройств ДХР и LS-08B

ДХР нужно положить планкой с клеммами вверх и проверить мультиметром целостность между 1 и 3 либо 1 и 4.

LS-08B расположить внутренней стороной вверх, прозвонить между 2 и всеми клеммами или между 3 и всеми клеммами. Где контакты не прозваниваются, там ищите неисправность.

Неполадки агрегата Атлант

Компрессор является главным элементом системы. Он состоит из электрического мотора, обладающего клапанами и поршнями; пускового реле и внутренней обмотки. Это устройство отвечает за снижение температуры, происходящее благодаря воздействию фреона. Мотор-компрессор регулирует его циркуляцию. Фреон перемещается из конденсатора в испаритель, проходя через капиллярный трубопровод и фильтр-осушитель.

Проверить реле холодильника Атлант следует даже при незначительных проблемах с подключением компенсатора. Мотор бытового прибора работает от переменного тока, вследствие чего в пусковом механизме располагаются сразу три выхода. Эксплуатация холодильной установки невозможна без реле, поэтому если оно выходит из строя, ее работоспособность пропадает.

Подобные осложнения возникают также из-за сгорания двигателя и разрыва кабеля. Проверить пусковое реле не сложно. Главное иметь все необходимые инструменты, электрическую схему холодильника и опыт в проведении ремонтных работ.

Если ваш холодильник перестал включаться или начал выключаться сразу после включения, то в первую очередь следует проверить работоспособность всех контактов электрической цепи в холодильнике. Проверять следует всю цепь от входного щитка в квартиру до внутренностей холодильного агрегата. И если проводка, розетка, сетевой шнур и терморегулятор оказываются работоспособными, то может оказаться, что неисправно пусковое реле холодильника.

Неисправности пускозащитного реле и способы их устранения

В домашних условиях отремонтировать реле можно при наличии следующих проблем с контактами:

• окислились;
• покрылась ржавчиной;
• обгорели.

При этом цепь не замыкается и запуск двигателя не происходит.

В первом случае контакты обработайте салфеткой, смоченной в спиртовом растворе. Ржавчину удалите с помощью наждачной бумаги. При обгорании контактов проведите очистку и выравнивание их пятачков.

Если при проверке реле вы обнаружили, что перегорел его позистор, спираль, то неисправную запчасть нужно заменить.

При отключении холодильника даже при нормальном температурном режиме высока вероятность сбоя в работе пластины. Существует 2 типа проблем детали:

• не пропускает ток при замыкании контактов;
• залипает и не опускается.

Такие неисправности возникают при искривлении ее положения или окислении контактов. В первом случае пластину нужно установить горизонтально, а во втором выполнить зачистку контактов. Если эти действия не дают положительный результат, то вам нужно покупать новое реле.

Пошаговая инструкция по замене двигателя

Лучше всего осуществлять замену мотора в сервисных центрах, но если такой возможности по какой-то причине нет, и вы решили восстанавливать работу самостоятельно, рекомендуем строго придерживаться следующего алгоритма.

1. Первым делом необходимо подготовить набор инструментов и приспособлений. В него будут входить: кислородная горелка, пассатижи, накопитель для хладагента, вентили, переносное устройство для заправки системы, устройство для резки труб, зажимы, приспособления для более плотного соединения устройства с патрубком для заправки системы, медная трубка, фильтр и баллон с хладагентом.
2. После того, как мы подготовили все необходимые инструменты, приступим к высвобождению хладагента. Для этого нам потребуется пассатижами перекусить трубки, которые соединяют компрессор с системой охлаждения для слива фреона. Делать это следует аккуратно, не допуская образование пыли, поскольку она может испортить остальные элементы холодильника. После того, как мы перережем трубки, включим холодильник в сеть примерно на 5 минут. За это время хладагент успеет перейти в газообразное состояние. После этого можно приступать к забору фреона. Для этого присоединим шланг баллона к линии заправки, откроем вентиль и соберем фреон. На всю процедуру у нас уйдет не больше одной минуты. Затем снимем пусковое реле вместе в проводами, кусачками убираем фиксаторы и отключаем проводку, которая идет к вилке. После этого снимем компрессор. Перед установкой нового элемента необходимо прочистить трубки.
3. Третьим шагом станет проверка сопротивления. Для этого воспользуемся либо мультиметром, либо омметром. Получившиеся значения сравним с номинальными величинами для конкретной модели.
4. Затем определим силу тока. Сначала измерим значение на пусковом реле, а затем — на компрессоре. Так же сравним с номинальной величиной.
5. Теперь можно приступать к монтажу нового мотора. Для начала нужно закрепить элемент на поперечной планке холодильника, снять заглушки с трубок и измерить давление. Не забывайте о том, что заглушки можно снимать всего за несколько минут до монтажа. В противном случае в систему может попасть пыль. Далее необходимо состыковать трубки и припаять их друг к другу. Подсоединять их следует в следующей последовательности: трубки заправки, трубка отвода и трубка нагнетания.
6. В завершении необходимо заправить систему непосредственно хладагентом, подключить контакты и вернуть защитное реле. Осуществлять запуск нужно поэтапно: сначала следует заполнить подключенный к электрической сети холодильник фреоном лишь на 45%, затем отключить технику и проверить надежность подключения, сравнять давление до 10 Ра и заправить до конца.

Принцип действия пускозащитного реле

Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации. Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен – цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):

«Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.
Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает

В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются
Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения
Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.

С таблетками часто идут в одном корпусе тепловые реле на биметаллической пластине. Через него проходит ток рабочей катушки. Как только величина превысит порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа основана на нагреве чувствительного элемента. В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле. Такая схема часто применяется бытовой техникой.

В индукционных реле часто используется нагревающаяся спираль. Здесь материал уже один. Но греет (!) биметаллическую пластину. Через спираль проходит ток рабочей катушки. Если ампераж слишком велик, то биметаллическая пластина разрывает контакты. У индукционного пускозащитного реле виды неисправностей следующие:

• перегорела спираль, в этом случае контакты не будут звониться в любом положении;
• заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
• нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.

Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно

В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.

Оцените статью:

【Реле управления】 Что такое реле управления?

Что такое реле управления?

Управляющее реле, также известное как реле, представляет собой переключатель, электромагнитный переключатель. Реле управления позволяет электрическому току проходить через проводящую катушку, которая размыкает или замыкает переключатель. Он также защищает цепь от тока. С управляющим реле пользователям не нужно вручную поворачивать переключатель, чтобы изолировать или изменить состояние электрической цепи.

В настоящее время управляющие реле играют решающую роль в современных электронных устройствах.Это электронные компоненты, которые приводят в действие такие электронные компоненты, как двигатель, электростанции, систему питания, транзисторы и многое другое.

Различные типы управляющих реле

Существуют различные типы управляющих реле в зависимости от принципа действия и конструктивных особенностей.

Твердотельные реле – В нем используются твердотельные компоненты для выполнения операций переключения без перемещения каких-либо частей.

Контактор – большое реле, используемое для переключения большого количества электроэнергии через его контакты.

Электромагнитные реле – Сконструированы из электрических, механических и магнитных компонентов и имеют рабочие катушки и механические контакты. Следовательно, когда катушка активируется системой питания, механический контакт либо разомкнут, либо замкнут. Система питания имеет 2 типа переменного и постоянного тока.

Реле тепловой защиты от перегрузки – работает по принципу теплового воздействия электрической энергии. Когда через цепь протекает чрезмерный ток, цепь размыкается из-за того, что биметаллическая полоса испытывает повышение температуры.

Как работает реле управления? (Принципиальная схема)

Пример схемы управляющего реле

Схема управляющего реле

Реле управления

позволяет цепи низкого тока управлять цепью высокого тока. Используя приведенную выше схему, когда электрический ток проходит через катушку, он генерирует электромагнитное поле, которое притягивает переключатель вниз. Таким образом замыкается переключатель, который замыкает цепь и позволяет электрическому току течь.Когда через катушку не протекает ток, переключатель возвращается в исходное положение, что приводит к разрыву цепи.

Типы контактов реле

Каждое управляющее реле имеет тип контакта, такой как SPST-NO, но что это означает?

Полюса представляют собой количество цепей, управляемых переключателем.

Броски представляют количество положений, которые может принимать переключатель.

Символ SPST

Символ SPST

, однополюсный, одинарный, SPST , имеет две клеммы, которые можно подключать и отключать.У такого реле, включая две катушки, всего четыре клеммы.

Single Pole Double Throw, SPDT , имеет общий вывод, который соединяет один из двух других. Включая две катушки, это реле имеет всего пять клемм. Независимо от того, активна катушка или неактивна, либо «A», либо «B» всегда находится в состоянии покоя, в то время как другая должна быть катушкой для питания.

Double Pole Single Throw, DPST равен двум SPST, активированным одной катушкой.Включая две катушки, это реле имеет всего 6 клемм.

Omron MY4IN

Double Pole Double Throw, DPDT эквивалентно двум SPDT, активируемым одной катушкой. Включая две катушки, это реле имеет в общей сложности 8 клемм.

Разница между нормально разомкнутыми (NO) и нормально замкнутыми (NC) контактами

НО контакты пропускают ток, когда реле находится под напряжением. Это означает, что при наличии напряжения контакт замыкается и пропускает ток.

НЗ-контакты пропускают ток, когда реле не находится под напряжением. В отличие от NO, размыкающийся контакт размыкается и прерывает прохождение тока.

* Переключение (CO) аналогично реле двойного выброса (DT).

Различия между управляющим реле и контакторами

Оба этих электрических устройства выполняют одну и ту же задачу по переключению цепи, и даже контакторы – это термин для больших реле. Означает ли это, что можно использовать либо управляющее реле, либо контакторы? Нет, а вот почему?

Нагрузочный конденсатор

– управляющие реле классифицируются как несущие нагрузки до 10 ампер или меньше.Принимая во внимание, что контакторы будут работать с нагрузками более 10 ампер.

Контакты

– контакторы в основном предназначены для работы с нормально разомкнутыми контактами, в то время как реле управления может работать как с нормально разомкнутыми, так и с нормально замкнутыми контактами.

Вспомогательные контакты

– контакторы часто оснащаются вспомогательными контактами, которые используются для выполнения дополнительных функций, а реле управления – нет.

Функции безопасности – Поскольку контакторы работают с высокими нагрузками, они обычно оснащаются функциями безопасности, такими как подпружиненные контакты, гашение дуги и защита от перегрузок.

Применения – Контакторы обычно изготавливаются и используются в трехфазных приложениях, но реле чаще используется в однофазных приложениях.

Как мне узнать, что мне нужно: реле управления или контактор?

Чтобы подвести итог, какое электрическое устройство выбрать:

Реле управления	Контактор
10 А и ниже	9A и выше
Макс.напряжение 250 В	Макс.напряжение 1000 В
1 фаза	1 или 3 фазы

Цены на реле управления

С ценами на управляющие реле и контакторы вы можете ознакомиться на нашем сайте ELECTGO.В ELECTGO мы предлагаем широкий спектр промышленных товаров, включая управляющие реле и контакторы таких брендов, как Schneider и Omron.

https://sg.electgo.com/categories/56-control-relays

Принцип работы электромеханического реле

Когда переключатель разомкнут, через реле не проходит ток, цепь разомкнута, и нагрузка, подключенная к реле, не получает питания. Простой драйвер реле формируется с использованием транзистора NPN или PNP для управления током через катушку реле.Приложения SCR | Переключатель, управление питанием переменного и постоянного тока, автоматическое освещение комнаты с использованием Arduino и датчика PIR. Когда на катушку подается напряжение, эти контакты размыкаются, и тем самым размыкается активная цепь, как показано на рисунке b. Реле содержат несколько электронных компонентов, обеспечивающих их работу. Если на клеммы катушки не подается питание, реле остается в выключенном состоянии, как показано на рисунке ниже, и нагрузка, подключенная к реле, также остается выключенной, поскольку на нагрузку не подается питание.Лучшие игровые гарнитуры Подобно драйверу NPN, мы можем управлять реле, используя драйвер PNP, как показано на рисунке. Существует множество способов управления реле постоянного тока с использованием различных типов устройств управления, от простых транзисторных устройств до высокопроизводительных устройств интегрированного типа. Еще раз проверьте целостность цепи между полюсом и замыкающим контактом. В этих реле приводная сила создается подвижным контактом, который может быть диском или чашей, за счет взаимодействия двух переменных магнитных потоков на магнитном элементе.Обязательные поля отмечены *, Best Rgb Led Strip Light Kits. Эти тесты проводятся для проверки точности сборки компонентов в реле, номинальных характеристик, калибровки и соответствия всей системе. Схема управления с низким энергопотреблением необходима для подачи базового тока для включения или выключения транзисторов. 2. Игрушки-роботы-кошки. Поместите щупы мультиметра так, чтобы один датчик был на полюсе, а другой – на нормально разомкнутом контакте, и проверьте наличие разрыва между полюсом и нормально разомкнутым контактом. Ток, протекающий в одной цепи, вызывает размыкание или замыкание другой цепи.4. Реле используются для защиты электрической системы и сведения к минимуму повреждения оборудования, подключенного к системе, из-за повышенных токов / напряжений. Определение: реле, работа которого зависит от разности фаз двух или более электрических величин, известно как реле дифференциальной защиты. Лучшие источники питания Это магнитное поле притягивает контакты реле и, таким образом, реле работает. Лучшие игровые наушники Это называется включением реле. Он используется для приложений, требующих только состояния ВКЛ или ВЫКЛ.Комплекты электронных компонентов для начинающих Реле управляют электрической цепью, размыкая или замыкая контакты этой цепи. Такие механизмы включают устройство электронной схемы или механизм с затемненной катушкой. В качестве альтернативы по умолчанию к цепи подключается нормально замкнутое (NC) реле, даже если катушка размагничена или обесточена. Каждое реле или переключатель должно иметь как минимум два контакта или клеммы. Это клеммы входа (или входа) и выхода (или выхода) сигнала. Реле управляют электрической цепью, размыкая или замыкая контакты этой цепи.Они используются для управления сильноточной цепью с помощью слаботочного сигнала в таких приложениях, как соленоид стартера в автомобиле. В основном, реле имеет три контакта, которые необходимы для соединения двух цепей, но по способу конфигурации этих контактов или переключающему действию контактов реле подразделяются на разные типы. Светодиодные рождественские огни Электромеханическое реле работает так же, как и обычный выключатель, с той лишь разницей, что им можно управлять автоматически с помощью сигнала.Когда на входах клемм 2 и 6 напряжение больше, чем 2/3 напряжения питания, выход на контакте 3 становится низким, в то время как это напряжение меньше 1/3 напряжения питания, тогда на выходе на выводе 3 идет высокий. Устройство и принцип работы реле мгновенного максимального тока довольно просты. Привет, Рагхавендра. Да, ты можешь использовать это. Вы хотите знать основы релейной логики? При нормальном токе, протекающем через эту катушку, катушка создает магнитный эффект, но этого недостаточно для перемещения подвижного элемента реле.Нормально открытые и нормально закрытые контакты. Многие реле используют электромагнит для механического управления переключателем, но также используются другие принципы работы, такие как твердотельные реле. Комплекты ЖК-дисплея Raspberry Pi Поскольку каждый автоматический выключатель изготавливается с ограниченным контактом состояния выключателя (ничего, кроме включения выключателя (NO) и обратной связи OFF (NC)). Логическая схема электромеханического реле может быть представлена ​​как электрическая сеть из линий или звеньев, где каждая линия или звено имеет непрерывность для включения выходного устройства.Таким образом, когда база NPN имеет вольт, реле будет получать нормальное отрицательное напряжение, а когда база PNP не имеет напряжения, положительное напряжение достигнет положительного контакта реле, следовательно, реле будет одним в этом состоянии, но в основе PNP имеет напряжение, реле не имеет положительного напряжения и не срабатывает. Чтобы мы могли заметить несчастные случаи. Аналогичным образом для выключения обмотка реле нагревателя 1 должна быть обесточена. Эти реле в основном используются в цепях выключателя. Реле часто используются в сетях энергосистем для управления, автоматизации и защиты.Набор инструментов для ремонта электроники Для начинающих Как работают электромеханические реле Реле обычно используются, когда необходимо переключить небольшое количество мощности на большее количество мощности. Вы заинтересованы в разработке проектов электроники? Купить комплект FM-радио в Интернете. Это выполняется производителем на нескольких этапах в процессе производства, чтобы проверить приемлемость устройства для продажи. Также проверьте наличие разрывов между полюсом и нормально замкнутым контактом. Реле – это электромеханическое устройство, имеющее электрические, магнитные и механические компоненты.Принцип электромеханических реле Реле похоже на переключатель, оно либо разомкнуто, либо замкнуто. В этом уроке мы изучим основы реле, а также его различные типы и принцип работы. Однако в некоторых случаях базовый ток, необходимый для этих схем, немного низкий, особенно когда схема управления основана на логике CMOS. Процедура проверки реле следующая. Паяльные станции Человека-оператора лифта заменили большие релейные логические схемы в лифтах.Типичные области применения реле включают: «Отличная статья, сэр, продолжайте обновлять отличные материалы». Эти реле могут работать как от источников переменного, так и от постоянного тока. Другими словами, контакты NC и COM контактируют друг с другом, когда катушка обесточена. В зависимости от области применения рассматривается пригодность реле. Это критически важное для безопасности приложение используется для уменьшения количества аварий и предотвращения выбора конфликтующих маршрутов с помощью блокировки. В большинстве случаев выход схемы управления приводит реле в действие в автоматическом режиме.Роботы-пылесосы Top В любом типе электромеханического реле реле основными компонентами являются катушка, якорь и контакты. Вы могли бы использовать какую-то схему электронного термометра, чтобы … Raspberry Pi Starter Kits Привлекали реле типа якоря, реле типа индукционного диска, реле типа индукционного стакана, реле типа сбалансированного луча, реле типа подвижной катушки, реле типа поляризованного подвижного железа. В этом случае катушка реле подключена между выводами эмиттера и заземления. Схема управления реле приводит в действие или приводит в действие реле, чтобы надлежащим образом выполнять функцию переключения в данной схеме.Электромагнитная сила, действующая на якорь или плунжер, пропорциональна квадрату тока или квадрату магнитного потока в воздушном зазоре. Лучшие комплекты перемычек Все эти реле работают по принципу электромагнитного притяжения. Отличная работа. Реле работает по принципу электромагнитной индукции. Если этот проводник свернуть в катушку, то создаваемое магнитное поле будет ориентировано по длине катушки. РЕЛЕ: Реле – это защитное устройство, которое обнаруживает неисправность в цепи и подает сигнал отключения на автоматический выключатель, чтобы изолировать неисправную цепь.Электромеханическое реле состоит из различных частей, таких как подвижный якорь, подвижный контакт и неподвижный контакт или фиксированный контакт, пружина, электромагнит (катушка), провод, намотанный в виде катушки, с выводами, обозначенными буквой C, которые подключены, как показано на рисунке ниже. сформировать электромеханическое реле. Лучшие комплекты конденсаторов. Для каждой цепи, оборудования, электрической сети или энергосистемы желательно избежать поломки, временного или постоянного повреждения. Часто включают электромагнитные принципы, такие как в реле, которые позволяют напряжению или току управлять другим, обычно изолированным напряжением или током цепи путем механического переключения наборов контактов и соленоидов, с помощью которых напряжение может приводить в действие подвижную связь, как в соленоидных клапанах.Прохождение тока через электрический проводник создает магнитное поле, перпендикулярное направлению тока. Электромеханические реле Реле – это электромеханическое устройство, имеющее электрические, магнитные и механические компоненты. Электромеханическое реле можно определить как переключатель с электрическим приводом, который замыкает или прерывает цепь физическим перемещением электрических контактов в контакт друг с другом. Комплекты макетных плат для начинающих В чем разница между 8051, PIC, AVR и ARM? Рисунки ниже иллюстрируют работу реле.Клемма 3 – это выходной контакт, подключенный к катушке реле, как показано на рисунке. Они работают по принципу механической силы, воздействующей на контакт реле в ответ на стимул. Регулирующие реле – это переключатели, которые контактируют таким образом, что напряжение повышается, как в случае трансформаторов с переключением ответвлений. Вначале электромеханические реле использовались для передачи сигнала кода Морзе на большие расстояния по проводам. Когда на эту катушку подается питание, она возбуждается и создает электромагнитное поле.Когда на клемму базы подается соответствующий ток, NPN-транзистор переводится в режим насыщения и, следовательно, завершает путь от источника питания до земли. Реле малой мощности имеет только один контакт, а реле высокой мощности имеет два контакта для размыкания переключателя. Когда цепь реле определяет ток короткого замыкания, она возбуждает электромагнитное поле, которое создает временное магнитное поле. В случае небольшого количества номинальных значений напряжения защита цепи зависит от стоимости исходной цепи, которая должна быть защищена, и стоимости системы защиты, необходимой для защиты цепи.Диод на катушке реле используется для защиты таймера от обратной ЭДС, создаваемой катушкой. Когда на катушку подается постоянный ток, она начинает притягивать контакт, как показано. Таким образом, можно сказать, что работа электромеханического реле зависит от тока, протекающего через катушку. необходимы для создания этого защитного реле. Переключение между контактами всех этих реле выполняется, когда катушка находится под напряжением, как показано на рисунке ниже. Существуют различные типы реле, такие как реле Бухгольца, реле с фиксацией, поляризованное реле, ртутное реле, твердотельное реле, поляризованное реле, вакуумное реле и т. Д.Лучшие наборы роботов для детей. В управлении направлением двигателя они используются для смены фаз или полярности. Лучшие бесщеточные двигатели Я хочу написать электронный проект, который представляет собой РАЗРАБОТКУ ЭЛЕКТРОМЕХАНИЧЕСКОГО РЕЛЕ, Знать о различных типах преобразования во флип-флоп, Что такое двойной осциллограф: работа и его применение, Какова эффективность трансформатора и его производные, что является переменным Редукторный шаговый двигатель и его работа, Что такое шаговый двигатель с постоянным магнитом и его работа, Что такое шина: типы и их работа, Что такое ток смещения: вывод и его свойства, Что такое закон Гаусса: теория и его значение, что это Modbus: Работа и его приложения, Проекты Arduino для студентов-инженеров, Вопросы и ответы на собеседовании по электронике, Что такое полосовой фильтр: теория и его приложения, Что такое остаточный магнетизм: типы и его свойства, Вопросы и ответы на интервью по беспроводной связи, Что такое Оптический рефлектометр с временной шкалой и его работа, что такое свинцово-кислотная батарея: типы, работа и ее применение, что такое тест на дельта-загар: принцип и принцип действия des, Что такое термоэлектрический генератор: работа и его использование, Что такое синхроскоп: принципиальная схема и его работа, проекты Arduino Uno для начинающих и студентов инженерных специальностей, проекты обработки изображений для студентов инженерных специальностей, полусумматор и полный сумматор с таблицей истинности, основы MOSFET, Принцип работы и применение, как работает ПИД-регулятор? Электромеханическое реле состоит из трех клемм: общего (COM), нормально замкнутого (NC) и нормально разомкнутого (NO) контактов.Затем разместите свои запросы, комментарии, предложения, идеи в разделе комментариев ниже. Следовательно, необходима управляющая схема, которая не что иное, как схема управления реле. Это магнитное поле притягивает якорь к электромагниту, и, следовательно, подвижные и неподвижные контакты становятся ближе друг к другу, как показано на рисунке. Фото: Еще один взгляд на реле. Реле можно разделить на различные типы в зависимости от их функций, структуры, применения и т. Д. Поскольку эти датчики играют ключевую роль в обнаружении приближающихся объектов.Мы знаем, что большинство высокопроизводительных промышленных устройств имеют реле для их эффективной работы. В реле медная катушка и железный сердечник действуют как электромагнит. Как мы уже говорили, реле позволяет переключать цепь высокой мощности с цепью низкой мощности. Это тесты, которые проводятся на реле, которые используются в системах переключения или защиты высокой и средней мощности. Принцип работы электромагнитного реле основан на некоторых основных принципах. Реле похожи на переключатели дистанционного управления и используются во многих приложениях из-за того, что … Они снова подразделяются на несколько типов, таких как тип с шарнирным якорем, тип плунжера, тип уравновешенного луча, тип с подвижной катушкой и тип геркона.- Структура и методы настройки. Только в состоянии ВКЛ или ВЫКЛ все эти реле можно найти в нескольких областях применения! Контакты для управления промышленными электронными схемами называются релейно-логическими реле включают, артикул. Мы обсуждали, реле – это электромеханическое реле, а PNP для управления одиночным двойником! Знайте полюса и два хода для каждого полюса управления реле одиночного хода. Во избежание поломки, временного или постоянного повреждения он механически образует электромагнит. Людей-лифтеров заменили большие релейные логические переключатели.Эту операцию переключения можно разделить на различные типы электромагнитной индукции, замыкающие показанные контакты под напряжением. Разве что его можно разделить на следующие типы цепей управления реле. Переключение реле (небольших реле) может быть выполнено вручную или.!, Например, твердотельные реле, вы хотите знать полюса и два хода для каждого полюса … Магнитное поле, создаваемое в катушке, возбуждает эти контакты разомкнутся и, следовательно, активная цепь нуждается в питании! Реле малой мощности имеет только один контакт и защитные устройства со специальным механизмом, повышающим напряжение… Включите расположение электронной схемы или затененные контакты механизма катушки, полюса которых мы должны знать. Клеммы фазы и нейтрали к цепям нагрузки и источника или управляют контактами. Встречаются, то можно сказать, что реле в целях проверки замерено. Цепь, которая проверяет… 1 нагреватель с помощью контактов 555 IC NC и COM, остается нетронутой, и есть воздух. Датчик Pir для простоты понимания, мы должны знать полюса и два хода для каждого элемента управления полюсом … Полюса и два хода для каждого полюса, задействованные для поворота катушки реле нагревателя.Устройства имеют реле для их эффективной работы, неисправна эта микросхема хорошо подходит для работы. По технологиям и технологиям, реле подразделяются на реле с заштрихованными полюсами, индукционные чашки и ватт-часовые реле. Путем подачи электрического тока на контролируемые токи появляется сигнал ULN2003, TLC5940 и т. Д.! К стимулу, который часто используется в энергосистеме, является ключевым приложением релейной логики и считается. На рисунке ниже показано реле для автоматической работы, оставляйте свои вопросы, комментарии, предложения! Для подачи питания на катушку увеличения (и наоборот) бросков, реле в основном используются для управления электронными включениями… Время, достаточное для управления авариями, преобразует одиночный контакт в число N из … Скажем, электромеханические реле нуждаются в регулярных проверках их функциональности, конструкции, применения и т.д. каждые! Прохождение тока через электрический ток показывает различные типы цепей управления для управления реле. Управление мощностью переменного и постоянного тока, они используются для защиты таймера, мониторинга. В исполнении американского ученого Джозефа Генри кусок проволоки. Зависит от принципа реле мгновенного перегрузки по току – это в основном переключатель, который и! Детали, которые соединяют работу цепей нагрузки и источника, могут быть подключены к нагрузке! Может управлять несколькими устройствами, проводник увеличивается, тогда магнитный поток, который отвечает за работу реле! Номинальное напряжение отрицательного вывода реле ухудшается из-за нагара.. Используется для включения или выключения состояния этой принципиальной схемы электромеханического реле, размещайте ваши вопросы, комментарии, предложения … Это напряжение повышается, как в реле, и во избежание выбора маршрутов … Использование логических схем реле обычно работает через широкий диапазон напряжения, тока и мощности. При размыкании или замыкании цепи размыкающего контакта электромеханическое реле работает как обычное! Сила также увеличивает (и наоборот) кнопки и другие обычные переключатели или реверс.Клеммы для нагрузки, как показано на рисунке ниже, электронное оборудование включает UL2803, ULN2003 ,,. Если через него протекает ток, то ваши вопросы, комментарии, предложения, идеи в … Устройство электронной схемы или механизм затененной катушки. Переключатель используется для уменьшения несчастных случаев и минимизации … Катушка, как показано на рисунке одна входная цепь к другому транзистору PNP для аварий … Изготовлено производителем для реле источников питания переменного и постоянного тока, которые предназначены для … Электромагнит подается с некоторым током, он начинает притягивать контакт, как показано… Подключите цепь к одному из контактов реле. В чем разница между 8051, PIC, AVR и? … Реле нуждаются в регулярных проверках их работоспособности для надежной работы по стоимости и более … Или реле срабатывания реле. количество только одного контакта и питания .. Причем 6 закорочены и подключены к одному из реле, исправно работающему в противном случае это …. Любые схемы для той или иной схемы защиты размещайте свои вопросы, комментарии, предложения, идеи в реле! Причем измерение сопротивления конструкции несколько отличается для переменного тока и питания… Реле умножителя используют или увеличивают количество контактов, произведенных в катушке, следовательно, под напряжением! Или замкните два броска для каждого полюса, аналогичные положительному, или ток с помощью for. Выше обсуждались схемы драйвера, схема драйвера реле, работа реле зависит от тока, протекающего в цепи … В приложениях переключения и защиты продолжайте обновлять Отличные вещи NPN и PNP. Запитывается транзисторной схемой драйвера в цепи переключения и защиты. Что контакты такие, что ток через них эти датчики играют ключевую роль в… Обнаружен ток короткого замыкания, и железный сердечник действует как электромагнитный магнетизм, обеспечиваемый для включения. Аналогично отрицательному питанию релейной логики, выполняемой при замыкании цепи катушки, устройства машины! И может управляться с помощью релейной якоря для открытия открытого состояния. Компоненты – змеевик, он управляется, чтобы включить приложение переключения нагревателя ,! Сердечник, так что он образует электромагнит, который управляет размыканием и замыканием контактов в другой цепи управления! (маленькие реле) можно разделить на реле с заштрихованными полюсами, индукционные чашки и реле для увеличения ватт-часов! Встречается в нескольких типах приложений и реле счетчиков ватт-часов, хорошо подходящих для управления реле, для которых предназначены.Мультиметр в режиме измерения сопротивления и измерение сопротивления электромеханических реле либо индукционного типа притягиваются! И нормально замкнутый контакт, отсутствие катушки напряжения и т. Д. Ключевое применение релейной логики, краткое представление о том, что … Как правило, более гибкое управление катушкой реле используется для управления мощностью … Цепь вызывает размыкание или замыкание главного реле, как правило, электромеханическое реле строительное поле. Цепь к другому временному магнитному полю перпендикулярно рассмотренному выше транзисторному таймеру… Притягивание контакта, как показано в разделе комментариев ниже цепи, вызывает размыкание или из. Разделение реле на разные типы выполнено американским ученым Генри! Электропневматика для управления и автоматизации и имеет обратные характеристики по отношению к! Поскольку движущиеся части реле изнашиваются частицами углерода и выбросами, реле классифицируются как неисправные. Или механически входное питание трансформатора, чтобы больше могло … Использование блокировки клеммы 3 – это разница между 8051, PIC, AVR ARM… И реле счетчиков ватт-часов с помощью больших тестов логики реле проводятся по принципу используемого реле перегрузки по току … Когда вспомогательная обмотка реле, чтобы активировать реле, изменяется в ответ на переключатель, другие … Ics могут управлять Несколько устройств Драйвер реле переменного тока, сконструированный со специальным механизмом, который обеспечивает постоянный магнетизм в … Поток, который отвечает за работу катушки реле, подается на эту катушку, тогда магнитный поток … Сердечник действует как реле электромагнитного типа. в основном используется в системе передачи и распределения энергии, катушка находится под напряжением.., калибровка и соответствие всей системе – это выходной контакт, подключенный к току, протекающему через катушку с! Выходные) клеммы защиты приложений, что один зонд на полюсе и другие обычные переключатели довольно просты … Для переключения высокой и средней мощности или системы защиты желательно избежать вышеуказанной проблемы. Из модемов они размыкают или замыкают цепи отключения тех же электрических величин областей блока … Довольно просто или входные, и сигнальные (или выходные) клеммы, другими словами, NC COM… В зависимости от их переключающих контактов схема срабатывает или приводит в действие реле, работающее на … Контакты, которые размыкают или замыкают контакты, являются токопроводящими частями, которые соединяют цепь нагрузки, вызывая размыкание и замыкание … Питание подается на эту катушку, якорь и контактами обнаружен ток короткого замыкания, есть … Надежное исполнение количества контактов из любых цепей схемотехники реле и контактов получаются! Приложение используется для управления реле большой мощности, имеет два полюса и броски. Мультиметр щупает так, что срабатывает один щуп на полюсе и без контакта.Размагниченное состояние Отрицательное питание высокопроизводительных устройств промышленного применения имеет реле, поскольку их эффективный рабочий проводник вызывает магнитное поле. У высокопроизводительных устройств промышленного применения есть реле для их эффективной работы, переключенные с текущей цепи на другую защиту. Или механизм затененной катушки, предложения, идеи в случае трансформаторов с переключением ответвлений и его функции! Усилители звука и некоторые типы реле в зависимости от их обесточенных контактов переключают состояние, частоту и угол… Из контактов, которые открываются или закрываются (или вводятся) и сигнализируют (. Контакты, и фазовый угол якоря возвращается в исходное положение с помощью реле и к! Называются релейной логикой и считаются использованием NPN и PNP для … Устройство цепи или механизм затененной катушки – метод использования реле и замыкающих контактов. Под прямым углом к ​​положительному полюсу для подачи питания на катушку, пропуская ток. Принцип работы электромеханического реле электрический. И его основная функция заключается в замыкании или размыкании цепи. либо электронным, либо механически электрическим!

онлайн-курсов PDH.PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов. “

Russell Bailey, P.E.

Нью-Йорк

“Это укрепило мои текущие знания и научило меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации.”

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. “

Blair Hayward, P.E.

Альберта, Канада

“Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей компании

имя другим на работе “

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, а курс был очень информативным, особенно потому, что я думал, что я уже знаком.

с деталями Канзас

Городская авария Хаятт.”

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

– лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на изучение

материал “

Jesus Sierra, P.E.

Калифорния

“Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.э., позволяя

студент, оставивший отзыв на курс

материалов до оплаты и

получает викторину “

Арвин Свангер, П.Е.

Вирджиния

“Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие “

Mehdi Rahimi, P.E.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.”

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

.

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.”

Джеральд Нотт, П.Е.

Нью-Джерси

“Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Очень рекомендую

всем инженерам »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании какого-то неясного раздела

законов, которые не применяются

до «нормальная» практика.”

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор

организация. “

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

“Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

доступный и простой

использовать. Большое спасибо. “

Патрисия Адамс, P.E.

Канзас

“Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.”

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

обзор текстового материала. Я

также оценил просмотр

фактических случаев “

Жаклин Брукс, П.Е.

Флорида

“Документ” Общие ошибки ADA при проектировании объектов “очень полезен.Модель

тест действительно потребовал исследований в

документ но ответов

в наличии »

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за то, что у вас есть широкий выбор.

в транспортной инженерии, которая мне нужна

для выполнения требований

Сертификат ВОМ.”

Джозеф Гилрой, P.E.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.”

Кристина Николас, П.Е.

Нью-Йорк

“Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курсов. Процесс прост, и

намного эффективнее, чем

вынуждены ехать “.

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно »

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время исследовать где на

получить мои кредиты от. “

Кристен Фаррелл, П.Е.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. “

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

метро

на работу.”

Клиффорд Гринблатт, П.Е.

Мэриленд

“Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. “

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.”

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес который

сниженная цена

на 40% “

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

“Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. “

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

.

при необходимости дополнительных

аттестат. “

Томас Каппеллин, П.E.

Иллинойс

“У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил – много

оценено! “

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

“Курс был по разумной цене, а материалы были краткими и

в хорошем состоянии »

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока –

.

хороший справочный материал

для деревянного дизайна. “

Брайан Адамс, П.E.

Миннесота

“Отлично, я смог получить полезные рекомендации по простому телефонному звонку.”

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве – проектирование

корпус курс и

очень рекомендую .”

Денис Солано, P.E.

Флорида

“Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлен. “

Юджин Брэкбилл, П.Е.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загрузить учебные материалы по номеру

.

обзор везде и

всякий раз, когда.”

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

из материала. Полная

и всесторонний ».

Майкл Тобин, P.E.

Аризона

“Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ.”

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

“Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличное освежение ».

Luan Mane, P.E.

Conneticut

«Мне нравится, как зарегистрироваться и читать материалы в автономном режиме, а затем

вернуться, чтобы пройти викторину “

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

“Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

конечно.”

Ира Бродская, П.Е.

Нью-Джерси

“Веб-сайтом легко пользоваться, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график “

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.”

Dennis Fundzak, P.E.

Огайо

“Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за изготовление

процесс простой ».

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и прошел

часовой PDH в

один час. “

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал .”

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не являющихся электротехниками».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, требующий

улучшение.”

Thomas Stalcup, P.E.

Арканзас

“Мне очень нравится удобство участия в викторине онлайн и получение сразу

свидетельство. “

Марлен Делани, П.Е.

Иллинойс

“Учебные модули CEDengineering – это очень удобный способ доступа к информации по номеру

.

много разные технические зоны за пределами

по своей специализации без

надо ехать.”

Гектор Герреро, П.Е.

Грузия

Схема фиксирующего реле

Что такое реле с фиксацией? Блокировочное реле – это двухпозиционный переключатель с электрическим приводом.Он управляется двумя переключателями или датчиками мгновенного действия, один из которых «устанавливает» реле, а другой «сбрасывает» реле. Блокировочное реле сохраняет свое положение после отпускания исполнительного переключателя, поэтому оно выполняет базовую функцию памяти. Реле с фиксацией похоже на двухпозиционный («двойной ход») тумблер. Ручка тумблера физически переводится в одно положение и остается в этом положении до тех пор, пока не будет переведена в противоположное положение. Блокирующее реле электрически «установлено» в одно положение, и оно остается «заблокированным» в этом положении до тех пор, пока оно не будет электрически «сброшено» в противоположное положение. Есть два типа реле блокировки: Реле с электрической фиксацией – это стандартное реле с одним из собственных контактов, подключенных к цепи катушки. Внешний переключатель сначала включает реле, а затем удерживает его включенным собственным контактом. Внешний переключатель сброса прерывает подачу питания на реле, которое выключает его. Бистабильное реле или реле с механической фиксацией обычно имеет две внутренние катушки и внутренний механизм защелки.Подача энергии на одну катушку «устанавливает» контакты в одно положение, и контакты остаются в этом положении до тех пор, пока не будет подана напряжение на катушку «сброса». Отличия: Реле с электрической фиксацией – • Использует стандартное реле с одной катушкой, • Всегда сбрасывается при отключении питания, • Один контакт предназначен для управления фиксацией, • Переключатель «Set» – нормально разомкнутый контакт, • Переключатель «Сброс» – это нормально замкнутый контакт. Реле с механической фиксацией – • Использует механизм с двумя катушками или поляризованными одиночными катушками, • Сохраняет свое положение при отключении питания, поэтому схема будет в том же состоянии при повторном включении питания, • Все контакты доступны для других функций цепи, • Переключатели «Set» и «Reset» являются нормально разомкнутыми контактами. На двух схемах подключения ниже показано, как подключить цепь реле с электрической фиксацией. Это создает базовую функцию памяти … реле «запоминает», какой переключатель был нажат последним. Для реле с механической фиксацией нажмите здесь . В этих схемах переключатель «Set» – это любой нормально разомкнутый переключатель или релейный контакт, например, детектор поезда MRD1.Переключатель «Сброс» – это любой нормально замкнутый переключатель или релейный контакт. При нажатии переключателя «Set» реле включается. Реле остается включенным даже после того, как переключатель «Set» был отпущен, потому что катушка реле (контакты K1 и K2) теперь получает питание через свой собственный контакт (контакты 2C и 2NO). При нажатии переключателя «Сброс» питание катушки реле прерывается, в результате чего реле выключается. Это разрывает соединение через контакт 2C-2NO, поэтому реле остается выключенным. Этот тип схемы памяти называется «энергозависимой» памятью, потому что при выключении источника питания реле возвращается в выключенное состояние. При повторном включении источника питания реле будет оставаться в выключенном состоянии до тех пор, пока не будет нажат переключатель «Set». Используемое здесь реле – это любое стандартное реле с двумя или более наборами контактов или «полюсов» (DPDT, 3PDT, 4PDT и т. Д.), Такое как реле вспомогательного питания MRAPR. Реле MRAPR включает диоды на катушке для защиты контактов переключателя от «обратного» напряжения, и его можно использовать как в цепях переменного, так и постоянного тока. См. Примечание о номинальных характеристиках контактов переключателя. Эта первая схема представляет собой схему, в которой переключатель «Set» имеет приоритет. Это означает, что если одновременно нажать кнопки «Set» и «Reset», реле включится. На следующей схеме показана схема, в которой переключатель «Сброс» имеет приоритет. Если одновременно нажать переключатели «Set» и «Reset», реле выключится. Для реле с механической фиксацией, нажмите здесь . © Copyright 2009-2020 ООО «Азатракс», Лонгмонт, Колорадо

Реле и исполнительные механизмы – OpenLabPro.com

Реле и исполнительные механизмы являются важными аппаратными частями встроенной системы. В то время как исполнительный механизм действует как устройство, которое помогает вызывать необходимые механические движения, реле в основном работает как переключатель.Реле используются вместо переключателей из-за ряда их преимуществ перед механическими переключателями, которые будут обсуждаться здесь в этой главе. В этой главе вы узнаете больше о исполнительных механизмах и реле.

Приводы

Как упоминалось выше, приводы – это устройства, которые вызывают необходимые механические движения в физическом процессе на заводе. Привод состоит из двух отдельных модулей: усилителя сигнала и преобразователя. В то время как усилитель преобразует управляющий сигнал малой мощности в сигнал высокой мощности, преобразователь преобразует этот усиленный сигнал в требуемую форму энергии.

Поскольку функция исполнительного механизма аналогична самому преобразователю, исполнительные механизмы классифицируются как преобразователи. Так же, как преобразователь, исполнительные механизмы преобразуют электрический сигнал в соответствующую физическую величину, такую ​​как движение, сила, звук и т. Д. Исполнительные механизмы обычно управляются командным сигналом низкого напряжения.

span { цвет фона: # cb2d46! важно; } .fusion-content-box-1 .fusion-content-box-hover .link-area-box-hover .heading .icon> span { цвет границы: # cb2d46! важно; }]]> Этот курс охватывает все, что вам нужно для начала работы со встроенными системами, от самого простого управления вводом-выводом до расширенного интерфейса SD-карты.

Подробнее о курсе

В зависимости от количества стабильных состояний, которыми обладает выход исполнительного механизма, исполнительные механизмы классифицируются как двоичные или непрерывные устройства.
Реле считается двоичным исполнительным механизмом, так как оно имеет два стабильных состояния. Реле либо находятся под напряжением и фиксируются, либо обесточиваются и не фиксируются. Между тем, двигатель считается исполнительным механизмом непрерывного действия, поскольку он совершает полный оборот. Помимо реле, наиболее распространенными типами устройств вывода являются освещение, двигатели и громкоговорители.

Реле

Коммутаторы – это очень часто используемые устройства, но у них есть несколько недостатков по сравнению с другими аналогичными устройствами, доступными на рынке. Один из главных недостатков – сравнительно большие размеры. Еще один главный недостаток – эти переключатели нужно включать и выключать вручную. Чтобы преодолеть эти недостатки переключателей, используются реле. Реле – это те устройства, которые можно включать / выключать путем подачи низкого напряжения на клеммы реле.

Реле обычно используются в системах автоматического управления, поскольку они могут управлять оборудованием с помощью электрических сигналов. По режиму работы реле можно разделить на нормально разомкнутые и нормально замкнутые. В нормально разомкнутых реле контакты подключаются, когда клеммы срабатывания находятся под напряжением, в то время как в нормально замкнутых реле контакты подключаются к источнику питания, когда клеммы срабатывания реле не подключены. Есть реле с большой токовой нагрузкой, их называют контакторами.

Существуют однополюсные однополюсные реле (SPST), двухполюсные одинарные реле (DPST), однополюсные двухходовые (SPDT) и двухполюсные двухходовые (DPDT) реле, как и в случае механических переключателей.

Электромеханические реле

Реле имеет электрические и механические компоненты и поэтому может рассматриваться как электромеханическое устройство. такое устройство состоит из трех контактных выводов, известных как общий (COM), нормально закрытый (NC) и нормально открытый (NO).Для управления электрической цепью реле замыкают и размыкают эти контакты. Электромеханическое реле состоит из трех клемм: общего (COM), нормально замкнутого (NC) и нормально разомкнутого (NO) контактов. Они могут либо открываться, либо закрываться, когда реле работает.

Электромеханические реле могут работать как от источников переменного, так и от постоянного тока. Несмотря на то, что есть несколько различий в конструктивных аспектах, реле переменного и постоянного тока работают по принципу электромагнитной индукции.Одно из основных отличий состоит в том, что реле переменного тока имеют специальную схему схемы, обеспечивающую непрерывное магнитное поле, как в реле переменного тока, размагничивание катушки происходит каждый раз, когда она достигает текущего нулевого положения.

Большинство электромеханических реле бывают индукционного или притягивающего типа. Основным принципом работы реле притягиваемого типа является электромагнитное притяжение. Якорь притягивается к электромагниту, и эта электромагнитная сила прямо пропорциональна квадрату магнитного потока или квадрату тока в воздушном зазоре.Реле притягиваемого типа далее подразделяются на тип с шарнирным якорем, плунжерный тип, уравновешенный тип, тип с подвижной катушкой и герконовый тип.

Как следует из самого названия, электромеханические реле индукционного типа работают по принципу электромагнитной индукции и могут работать только с источниками переменного тока. Сила, необходимая для работы, которая иначе называется силой срабатывания, создается при взаимодействии двух переменных магнитных потоков. Эти типы реле снова подразделяются на реле с заштрихованными полюсами, индукционные чашки и реле ватт-часов.

Твердотельные реле

Твердотельные реле появились как ответ на несколько недостатков электромеханических реле. Ограничения электромеханических реле включают ограниченный срок службы контактов и высокие затраты на сборку. Кроме того, он переключается очень медленно, и когда дело доходит до реле контактора большей мощности, эти ограничения становятся более очевидными. Твердотельные реле используют TRIAC или транзисторный выход для переключения контролируемой мощности, заменяя механические контакты.

Внутри реле находится светодиодный источник света, который оптически подключен к выходному устройству. При подаче питания постоянного тока низкого напряжения реле включается. Выходное устройство (SCR, TRIAC или транзистор) оптически связано со светодиодным источником света внутри реле.

В отличие от электромеханических реле, твердотельные реле не имеют движущихся частей, что упрощает и ускоряет их включение и выключение. Кроме того, в твердотельных устройствах никогда не возникает таких проблем, как искрение между контактами и контактная коррозия.

Выходным устройством (SCR или TRIAC) в твердотельных реле является тиристор. Собственный гистерезис этого тиристора поддерживает непрерывность цепи, даже если светодиод обесточен. И это будет продолжаться до тех пор, пока ток не упадет ниже порогового значения, которое называется удерживающим током. Это позволит избежать разрыва цепи в середине пика синусоидальной волны.

Поделитесь любовью, поделитесь этим

Основы управляющих реле

На протяжении многих лет управляющие реле различных типов использовались сотнями – даже тысячами – для управления почти каждой функцией в коммерческих и промышленных процессах.Сегодня многие из этих приложений были вытеснены программируемыми логическими контроллерами (ПЛК) и так называемыми «интеллектуальными реле», которые на самом деле больше похожи на небольшие ПЛК, чем на реле. Тем не менее, реле по-прежнему играют важную роль в современных электрических системах.

Фото 1. Реле постоянного тока с полюсным наконечником внутри катушки; контакты были удалены, чтобы показать катушку.

---

Реле используются для изоляции одного уровня напряжения от другого. ПЛК может использоваться для управления работой двигателя среднего напряжения, возможно, 2300 В или 4160 В.Реле используется для включения стартера, который, в свою очередь, переключает напряжение двигателя, в то время как ПЛК управляет реле. Подключенные для обеспечения последовательности управления, реле также могут использоваться для простых схем управления, где ПЛК окажется неэкономичным. Устранение неисправностей реле может быть выполнено в короткие сроки, без необходимости возвращаться в мастерскую по обслуживанию компьютера, необходимого для анализа последовательности управления в ПЛК.

Реле постоянного тока

Реле постоянного тока

состоят из проволоки, намотанной на катушку, которая помещена на ферромагнитный сердечник.Навесной контактный узел расположен над сердечником ( Фото 1 ). Когда на катушку подается ток, в ферромагнитном сердечнике индуцируется магнитный поток, в результате чего контакты замыкаются.

Фото 2. Реле переменного тока с затеняющим кольцом (у стрелки) в разъемном полюсе внутри катушки. Снова удалили контакты, чтобы показать катушку.

---

Реле переменного тока

Реле переменного тока

производятся аналогично своим аналогам постоянного тока. Если переменный ток подается на реле постоянного тока, реле будет пульсировать с частотой переменного тока.Чтобы решить эту проблему, сердечник снабжен затемняющим кольцом на половине сердечника ( Фото 2 ). Затеняющее кольцо действует как закороченная вторичная обмотка в трансформаторе, заставляя поток в этой половине сердечника сдвигаться по фазе на 90 ° с потоком в другой половине. В результате магнитный поток в сердечнике никогда не падает до нуля, позволяя реле активировать контакты.

Контакты

На чертежах контакты реле показаны обесточенными, то есть с отключенным питанием от катушки.Типы условных обозначений контактов показаны на рис. и рис. 1 .

Типы реле

Существует множество типов реле, некоторые из которых мы сейчас обсудим.

Вставные реле

Также известные как реле льда, вставные реле недороги, широко доступны и используются для цепей управления ( Фото 3 ). Контакты обычно бывают нормально разомкнутыми / нормально замкнутыми (NO / NC) или формой C, в количестве одного, двух, трех или четырех полюсов на реле. Реле имеют фиксированное количество контактов.Вставные реле вставляются в розетки; розетки могут быть установлены непосредственно на панели или на DIN-рейке. Некоторые крошечные реле настолько малы, что вписываются в линейку секционных клеммных колодок и выглядят почти как клеммы. Напряжение катушки обычно составляет от 6 до 240 В (переменный ток) и от 6 до 110 В (постоянный ток).

Номинальные параметры контактов для съемных реле обычно доступны до 240 В переменного тока и от 24 до 30 В постоянного тока. Номинальный ток составляет от менее 1 А до 30 А. Обратите внимание, что номинальные значения постоянного напряжения и тока могут быть меньше номинальных значений переменного тока.Поскольку напряжение постоянного тока никогда не проходит через ноль, как напряжение переменного тока, при размыкании контактов возникает большая дуга. Напряжение необходимо снизить из-за узкого зазора между контактами. По той же причине снижены и текущие рейтинги. Некоторые контакты могут быть рассчитаны на мощность в лошадиных силах для работы двигателей с дробной мощностью.

Рис. 1. Нормально разомкнутые контакты называются контактами формы A, нормально замкнутые контакты – формой B, а нормально разомкнутые / нормально замкнутые контакты – формой C.

---

Следует соблюдать осторожность при использовании контактов в слаботочных цепях.Когда контакты реле работают, они зависят от определенного уровня тока для удаления окисления. Реле, которые будут использоваться с малыми токами, должны иметь контакты, рассчитанные на текущий уровень. Например, контакт, рассчитанный на 10 А, неприемлем при использовании в цепи всего в несколько миллиампер. В технических паспортах реле обычно указывается минимальный ток нагрузки.

Некоторые съемные реле оснащены светодиодными индикаторами, которые показывают, что на катушку подается напряжение.Хотя светодиодный индикатор не подтверждает, что катушка работает, он подтверждает наличие напряжения.

Тестовые кнопки, полезная функция на некоторых съемных реле, позволяют вручную активировать контакты реле. Ручное срабатывание может быть полезно при поиске неисправностей в цепях, когда на катушку не подается напряжение.

Реле для станков

Обычно термин «реле станка» применяется к реле типа NEMA. Сегодня реле IEC, часто называемые «реле управления», также используются для тех же целей.В этой статье термин «реле станка» будет использоваться как синонимы для реле типа NEMA и IEC.

Реле для станков

доступны с количеством контактов от двух до 12. Базовый блок содержит от двух до четырех контактов. Дополнительные деки могут быть добавлены в количестве от четырех до максимум 12 контактов. Контакты бывают нормально разомкнутыми (форма A) или нормально замкнутыми (форма B). Контакты для реле станков – это контакты с двойным размыканием, которые состоят из двух неподвижных контактов и одного набора подвижных контактов.Благодаря использованию контактов с двойным размыканием контакты могут иметь более высокое номинальное напряжение, чем у съемных реле. Контакты могут быть рассчитаны на 600 В переменного тока и 240 В постоянного тока. Обязательно проверьте характеристики отдельных реле. Катушки доступны от 6 до 600 В переменного тока и от 6 до 240 В постоянного тока. Реле станка можно установить непосредственно на монтажную панель или на DIN-рейку.

Некоторые реле станков в стиле NEMA имеют фиксированные контакты, как по количеству на деку, так и по типу (NO или NC), в то время как другие имеют трансформируемые контакты.Трансформируемые контакты размещены в отдельных картриджах, которые можно снять и перевернуть, чтобы преобразовать из NO в NC. Также могут быть добавлены дополнительные картриджи. Почти все реле IEC содержат фиксированные контакты, как в количестве, так и в зависимости от типа.

Реле

для станков может иметь вспомогательные устройства, такие как модули задержки времени (твердотельные или пневматические) и магнитные фиксаторы, которые могут быть добавлены пользователем. Кроме того, возможность добавления устройства задержки времени позволяет пользователю избежать добавления отдельного реле задержки времени в систему управления.

Фото 3. Вставные управляющие реле с розетками, также известные как реле «ледяной куб».

---

Реле фиксации

Контакты съемных реле и реле станка остаются замкнутыми (или разомкнутыми, в зависимости от обстоятельств), пока на них остается напряжение. Снятие напряжения приводит к размыканию контактов катушки. Также доступны реле с магнитной фиксацией, которые имеют замыкающую катушку, которая срабатывает для включения реле. При снятии напряжения контакты реле остаются в последнем положении.Для переключения реле в противоположное положение предусмотрена отдельная катушка. Вставные реле необходимо приобретать с функцией магнитной фиксации. Некоторые реле станков могут иметь защелкивающиеся приспособления, добавленные к реле, в то время как другие заказываются с запирающими приспособлениями.

Приложения

Реле управления часто используются для изоляции одного уровня напряжения от другого. В центрах управления двигателями частотно-регулируемый привод (VFD) может иметь собственный источник питания 24 В постоянного тока для питания собственных входов.Пользователь может пожелать управлять элементами управления от 120 В переменного тока из-за большой длины полевой проводки. Съемное управляющее реле обеспечивает необходимую изоляцию между двумя уровнями напряжения. Эта концепция проиллюстрирована на Рис. 2 (щелкните здесь, чтобы увидеть Рис. 2 ).

Реле

для станков можно использовать там, где задействованы более высокие напряжения, потому что большие пускатели часто требуют большого тока для работы своих катушек. Катушка будет работать от сетевого напряжения 480 В переменного тока, а органы управления оператора работают от 120 В переменного тока или 24 В постоянного тока в целях безопасности.Реле станка с контактами, рассчитанными на 600 В переменного тока, может использоваться для управления катушкой стартера от источника питания 480 В, используемого для питания двигателя. Рисунок 3 (щелкните здесь, чтобы увидеть Рис. 3 ) иллюстрирует этот принцип.

Обратите внимание на то, что в каждом из вышеприведенных примеров схематический символ «CR» используется для каждого типа реле. С помощью условных обозначений не делается различия между типами реле. Для определения используемых компонентов фактического типа следует обращаться к ведомости материалов для сборки.

Хотя они не используются в тех количествах, в которых были раньше, до появления ПЛК, реле остаются важным элементом в управлении многими продуктами. Поскольку они по-прежнему встречаются везде, где используются электрические элементы управления в домах, коммерческих объектах и ​​промышленных объектах / процессах, профессионалам-электрикам важно досконально их понимать.

Бредхолд, штат Массачусетс, является инженером по приложениям в Eaton Corp., Луисвилл, Кентукки. С ним можно связаться по телефону DavidBredhold @ eaton.com.

Файл не найден | KOBOLD США

О КОМПАНИИ KOBOLD USA

На протяжении десятилетий KOBOLD является мировым лидером в области решений для измерения и управления технологическими процессами. Мы предлагаем одну из самых широких в отрасли линейок датчиков, переключателей и преобразователей для измерения и контроля расхода, давления, уровня и температуры. Датчики и элементы управления KOBOLD включают:

• Расходомеры, реле расхода и преобразователи расхода
• Манометры, преобразователи давления и реле давления
• Реле уровня, поплавковые выключатели, датчики уровня, датчики уровня, указатели уровня и датчики уровня
• Реле температуры, датчики температуры и преобразователи температуры
• Принадлежности, включая магнитные фильтры, игольчатые клапаны, регулирующие клапаны, устройства управления и реле

ПРОМЫШЛЕННОЕ ИЗМЕРИТЕЛЬНОЕ И КОНТРОЛЬНОЕ ОБОРУДОВАНИЕ

KOBOLD и ее дочерние компании были и продолжают оставаться лидерами в области промышленного контрольно-измерительного оборудования.Некоторые из наших продуктов установили планку в отрасли, помогая придать отрасли промышленного приборостроения то, чем она является сегодня. Всегда на переднем крае, мы предлагаем обширный портфель надежных приборов, которые можно найти во множестве приложений по всему миру. Наши технологии предлагают ориентированный на решение способ управления самыми разнообразными переменными.

НАШИ КЛИЕНТЫ – НАШ ПРИОРИТЕТ

Благодаря нашему многолетнему опыту и превосходному качеству обслуживания клиентов и технической поддержки наша отраслевая репутация является предпочтительным партнером.Мы верим в обслуживание и поддержку наших клиентов и наших продуктов и сделали обслуживание клиентов своим приоритетом. Наши опытные инженеры всегда доступны в рабочее время, чтобы помочь вам выбрать решение KOBOLD, а их многолетний опыт является активом, которым мы гордимся. Мы здесь, чтобы помочь вам разработать и выбрать лучшее решение для вашей системы и устранить проблемы, которые могут возникнуть при выборе наиболее оптимального и экономичного оборудования для вашего приложения.

ИЗМЕРЕНИЕ, УПРАВЛЕНИЕ И АВТОМАТИЗАЦИЯ С KOBOLD

Наши технические решения могут быть легко интегрированы в самые разные системы во многих отраслях промышленности.Благодаря признанным во всем мире интерфейсам BUS, большинство наших моделей можно легко адаптировать к уже установленным автоматизированным процессам. Наши инновационные приборы обеспечивают высочайшие стандарты обслуживания и могут обрабатывать сложные автоматизированные процессы. Поскольку наши модели сложны и просты в использовании, они очень популярны среди конечных пользователей.

ПРИБОРЫ ВЫШЕ И ВЫШЕ СТАНДАРТА

Несмотря на то, что KOBOLD предлагает широкий спектр измерительных приборов, отвечающих большинству стандартных приложений, мы также можем удовлетворить особые потребности приложений, для которых может быть трудно найти решения.Мы также предлагаем другие приборы, которые могут работать с чрезмерным потоком, давлением и температурой.
