Основные критерии выбора электрического щитка

Так называемым «сердцем» электропроводки в доме является электрощиток, в котором установлены все автоматические выключатели, УЗО, дифавтоматы и даже электрический счетчик. Именно из распределительного щита выполняется разводка проводки по комнатам, поэтому нужно очень серьезно подойти к вопросу выбора разновидности данного изделия. Далее мы расскажем, как выбрать электрощит и какой лучше для квартиры, дома, дачи и даже гаража.

• Способ установки
• Материал изготовления
• Количество модулей
• Производитель
• Что еще важно знать

Способ установки

Первое, с чем Вы должны определиться, какую конструкцию электрощитка подобрать – наружной установки или встраиваемый. Если у Вас в квартире либо доме стены гипсокартонные, лучше выбрать встраиваемый электрощит, который не так сильно портит интерьер комнаты. Однако если стены бетонные и нет возможности сделать нишу, допускается установка накладного электрического щитка.

На даче также нужно смотреть по обстоятельствам. К примеру, в деревянном доме либо в бане лучше ставить более безопасный накладной щиток.

Что касается гаража либо производственного помещения, тут можно не беспокоиться и установить на стене навесной электрощиток, который на порядок легче монтируется.

Материал изготовления

При выборе электрического щита особое внимание нужно уделить материалу, из которого он будет сделан – пластик либо металл. Пластиковый щиток гораздо красивее, поэтому его рекомендуют выбрать для квартиры, частного дома или офиса.

Металлический корпус более долговечный, крепкий и надежный. Такой вариант электрощита лучше подобрать для производственного помещения, гаража либо улицы.

Обращаем Ваше внимание на то, что если Вы решили выбрать пластиковый электрический щит, обязательно покупайте изделие от надежного производителя. Дешевые китайские электрощитки быстро желтеют и к тому же славятся тем, что достаточно просто ломаются.

Количество модулей

Еще один не менее важный критерий выбора электрощита – по количеству модулей. Чтобы правильно подобрать размер щитка, нужно для начала составить схему электропроводки, в которой указать точное количество автоматов, УЗО, дифавтоматов, а также определить, будет ли стоять счетчик внутри электрощитка. С составленной схемой выбрать количество модулей не составит труда. Учтите, что ширина одно модуля – 18 мм (ширина однополюсного выключателя). Чтобы правильно выполнить расчет руководствуйтесь следующими значениями (количество модулей, которое занимает одно устройство):

1. Электросчетчик – от 6 до 8.
2. Трехфазное УЗО – 5.
3. Однофазное УЗО – 3.
4. Трехфазный автоматический выключатель – 3-4.
5. Двухполюсный автомат – 2.
6. Однополюсный автомат – 1.

Обычно для квартиры, если счетчик установлен на лестничной площадке, вполне достаточно выбрать электрощит на 12-16 модулей (лучше брать с запасом, мало ли, вдруг Вы в будущем захотите подключить реле напряжения для защиты бытовой техники). Если же квартира трехкомнатная и счетчик стоит у Вас в коридоре, лучше подобрать корпус не менее, чем на 16 посадочных мест.

В частном доме, собственно, как и на даче, потребителей электроэнергии больше, поэтому рекомендуется ставить электрический щит на большее количество модулей – минимум 24. Хотя, опять-таки, все будет зависеть от выбранной вами схемы электропроводки. Возможно, на освещение вы поставите только один автомат, а может быть и такое, что каждую комнату будет обслуживать свой автоматический выключатель. Помимо этого нужно учитывать напряжение на вводе — 220 либо 380 Вольт. Для трехфазного электросчетчика, УЗО и автоматов нужно будет больше места.

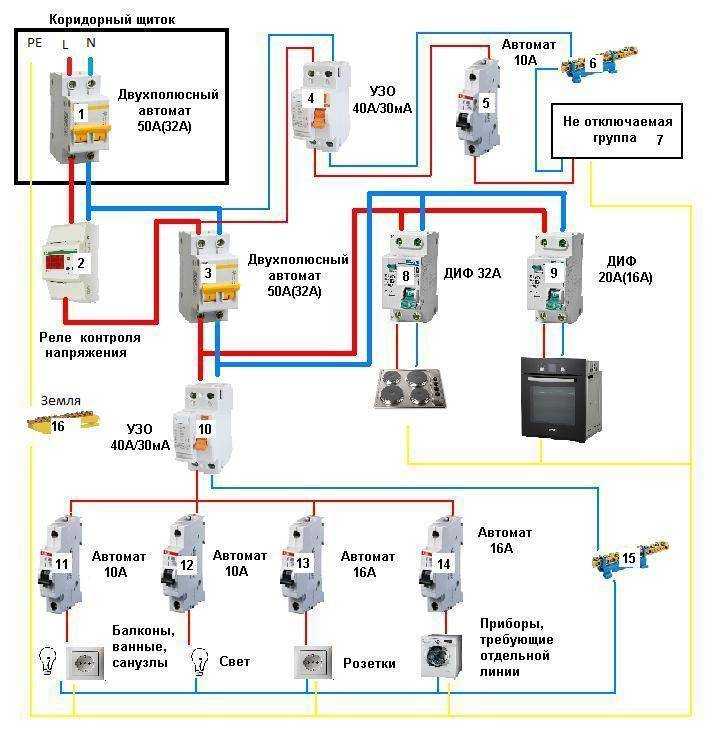

Если Вы затрудняетесь с методикой выбора электрощитка для дома, рекомендуем с составленной схемой пойти в магазин и там уже, посоветовавшись со специалистом, подобрать подходящий размер щита! Пример схемы электрощита в квартире и частном доме вы можете увидеть, перейдя по ссылке: https://samelectrik.ru/sxema-sborki-raspredelitelnogo-shhitka-v-kvartire-i-chastnom-dome.

html.

Производитель

Ну и последний критерий выбора – производитель изделия. Если Вы не знаете, какой фирмы выбрать электрощит, рекомендуем отдавать предпочтение следующим изготовителям:

• ABB;
• IEK;
• Makel.

Эти три фирмы щитов чаще всего используют в электромонтажных работах. Электрощитки ABB самые качественные, IEK и Makel немного уступают конкуренту, но и по цене будут дешевле.

Если Вы хотите выбрать красивый и в то же время надежный электрощиток для дома либо квартиры, отдайте предпочтение греческому производителю FOTKA. Ассортимент изделий Вы сами можете увидеть на фото примере:

Рекомендуем просмотреть видео, на котором наглядно демонстрируется сравнение электрических щитов разных фирм:

Сравниваем производителей

Что еще важно знать

Для офиса, в котором будут установлены всего лишь 2-3 автоматических выключателя, рекомендуем подобрать не электрощит, а компактный пластиковый бокс, который будет меньше по габаритам и, конечно же, цене.

Еще один важный момент – дверца электрощита. Лучше чтобы она была прозрачной, т.к. в этом случае Вам не нужно будет открывать электрический щит для визуального осмотра автоматов, если свет пропадет.

Видео обзор изделий:

Какие бывают щитки?

Вот и все, что хотелось рассказать вам о том, как выбрать электрощит и какой лучше для квартиры, дома, дачи. Надеемся, Вам понравилась статья и теперь вопрос покупки не составляет никакой сложности, т.к. мы максимально возможно описали предоставленные виды и назначения изделий!

Также читают:

• Как выбрать автоматический выключатель
• Как меньше платить за свет
• Как собрать распределительный щит

Типовые электрощиты для студий

Skip to content

Фильтрация

Представлено 8 товаров

По популярностиПо рейтингуПо новизнеЦены: по возрастаниюЦены: по убыванию

Подборка электрощитов для небольших студий. Обычно количество в студии потребителей позволяет обойтись 10-12 линиями нагрузки и разместить автоматику защиты и коммутации в бокс вместимостью 24 модуля. Иногда может потребоваться больше линий и бокс бОльшего размера.

СКОЛЬКО СТОИТ ЭЛЕКТРОЩИТ? ЗАКАЗАТЬ ПРОЕКТ/ЭЛЕКТРОЩИТ/ЗАЗЕМЛЕНИЕ

Быстрый просмотр

40 300₽ – 79 000₽

Готовый электрощит в сборе для дома с персональной дифзащитой неотключаемых линий, выполненной на дифавтоматах. Подойдет для дома или 3-4-комнатной квартиры и обеспечит высокую отказоустойчивость неотключаемой группы и надежность устройства в целом.

Быстрый просмотр

35 800₽ – 54 000₽

Недорогой готовый трехфазный щит с автоматами для квартиры или дачного дома. 2 неотключаемые линии с персональной дифзащитой. Защиты отключаемых линий построены на групповом четырехполюсном ВДТ (УЗО) и однополюсных автоматических выключателях.

Быстрый просмотр

19 600₽ – 36 900₽

Готовый электрощит в сборе для квартиры на 12 линий нагрузки. Компактные размеры. Идеальное решение для студии или 1-комнатной квартиры. Реализована схема на групповых ВДТ (УЗО) и однополюсных автоматах. Неотключаемые линии не выделены.

Быстрый просмотр

25 200₽ – 26 400₽

Недорогой электрощиток с автоматами на 13 линий для квартиры или небольшого дома. Выполнен на оригинальных комплектующих IEK и обеспечивает групповую дифзащиту для отключаемых и персональные защиты для неотключаемых линий.

Быстрый просмотр

16 000₽ – 16 400₽

Недорогой щиток с автоматами для дома на 12 линий, в том числе 3 неотключаемые. Оригинальные комплектующие IEK и обеспечивает групповую дифзащиту и персональную защиту от сверхтоков для каждой линии. Для квартиры или небольшого дома.

Быстрый просмотр

11 800₽ – 13 500₽

Недорогой готовый щиток с автоматами для дачи или студии на 8 линий. Выполнен на оригинальных комплектующих IEK и обеспечивает групповую дифзащиту и персональную защиту от сверхтоков для каждой линии. Безопасное решение при ограниченном бюджете.

Быстрый просмотр

29 480₽ – 29 590₽

Недорогой готовый электрощит на 8 линий для студии. Выполнен на оригинальных комплектующих IEK и обеспечивает персональные дифзащиту и защиту от сверхтоков для каждой линии. Надежное практичное решение при ограниченном бюджете.

Быстрый просмотр

12 000₽ – 19 200₽

Недорогой щиток с автоматами для квартиры или студии. Имеет компактные размеры. Рассчитан на 8 линий нагрузки. Выполнен на оригинальных комплектующих ABB и обеспечивает все необходимые защиты. Надежное и безопасное решение при ограниченном бюджете.

Размеры коробки электрощита: как узнать свой

Объем электроэнергии, подаваемой в ваш дом электроэнергетической компанией, измеряется в амперах или, для краткости, в амперах. Это оказывает непосредственное влияние на различные доступные размеры электрических щитов. Сила тока может варьироваться от 30 ампер в очень старых домах до 400 ампер, когда дома очень большие и потребляют много энергии. Вообще говоря, большинство домов получают от 100 до 200 ампер.

Важно знать размер электрического щитка дома, чтобы вы могли определить, необходимо ли обновление, и в первую очередь, может ли он справиться с обновлением. Они особенно необходимы, когда вы проводите капитальный ремонт, добавляете комнаты или добавляете крупную бытовую технику.

Ваш подрядчик по электроснабжению обычно рассчитывает необходимый размер для электроснабжения, используя формулу, учитывающую несколько факторов. К ним относятся общий спрос на приборы и приспособления, а также использование электрических услуг, чтобы обеспечить комфортную маржу, поскольку всегда лучше предусмотреть излишек на тот случай, если ваши потребности со временем изменятся.

Вот шаги, необходимые для определения размера вашей электрической панели.

1. Проверка электрического счетчика

Как правило, самый простой способ определить размер вашего электроснабжения — посмотреть на электрический счетчик, обычно расположенный вне дома. Нужно проверить точку, через которую в дом входят основные служебные провода. Если это воздушные провода, вы заметите металлические трубы, идущие по внешней стене вашего дома к счетчику. Если вы откроете крышку главной электрической панели, вы увидите главный выключатель с номером, выбитым на ручке. Вы можете обнаружить, что 60 ампер, 100 ампер или 200 ампер являются наиболее распространенными. Однако на некоторых старых панелях нет даже главного выключателя. Если это так, вам следует серьезно подумать об обновлении, поскольку такие небольшие системы больше не считаются безопасными.

2. Найдите главный щит в вашем доме

Главный служебный щит должен быть расположен ниже ближайшей точки подключения к инженерным проводам. Это будет выглядеть как вертикальная серая металлическая коробка, установленная на внешней стене вашего дома. В некоторых домах эту панель можно найти внутри жилого помещения и заключить в готовый шкаф. Если это так, электрические правила требуют, чтобы панель была доступна в любое время.

3. Дважды проверьте, что это не вспомогательная панель

Иногда ваша основная сервисная панель питает подпанель, которая фактически является вторичной сервисной панелью. Обычно они устанавливаются для размещения новых цепей и выключателей, которые могли быть добавлены в рамках проекта пристройки или реконструкции дома. В то же время субпанель выполняет функцию удобной сателлитной панели для вашего отдельно стоящего гаража, который может быть расположен слишком далеко от основной панели.

Вторичные сервисные панели рассчитаны на ток от 60 до 100 ампер, часто с ответвленными цепями, подходящими для определенной части дома. Подпанели имеют собственный главный выключатель, который питается от основной панели. Когда установлены подпанели, вы заметите двухполюсный выключатель на панели с тем же номинальным током, что и главный выключатель, установленный в подпанели.

4. Считайте главный выключатель

Откройте дверцу главного электрического щита. Как только вы откроете дверь, вы заметите два ряда отдельных автоматических выключателей с небольшими тумблерами. Эти выключатели пронумерованы на ручке, и они контролируют отдельные цепи, проходящие через ваш дом. Обычно эти выключатели должны быть от 15 до 50 ампер.

Центральный автоматический выключатель должен быть расположен вверху или внизу этих двух рядов. Этот выключатель управляет питанием всей сервисной панели, и его номинальная сила тока должна составлять 60, 100, 150 или 200 ампер. В наши дни главные выключатели устанавливаются сверху или снизу в соответствии с будущими требованиями к солнечной энергии.

Выключение выключателя путем перевода его в положение OFF означает отключение питания во всем доме.

Если в вашем доме есть панель предохранителей, то вместо автоматических выключателей в вашей панели вы найдете предохранители. Как и в автоматических выключателях, здесь есть главный предохранитель и металлическая ручка. Если вы потянете ручку наружу, это отключит электричество во всем доме. Обычно дома, которые обслуживаются панелями предохранителей, имеют номинальную силу тока 60 или 30 ампер. Как упоминалось выше, они не совсем безопасны, поэтому в этом случае вам следует подумать о переходе на панель выключателя.

Простая модернизация электрооборудования может повысить качество вашей жизни

Правильная модернизация электрооборудования может значительно улучшить стоимость и внешний вид любого дома или предприятия. Вы будете поражены тем, насколько правильная модернизация электрооборудования может изменить ваш дом или бизнес. Убедитесь, что, когда вы выбираете электрическую компанию для модернизации вашего дома и решили довести свою модернизацию до уровня, когда вам требуется электрическая модернизация, что техник в компании имеет хорошие рабочие знания и опыт, чтобы правильно руководить вы в этой области.

Когда вы решите провести модернизацию, наши хорошо обученные и сертифицированные электрики обладают всем опытом и знаниями, необходимыми для выполнения вашего проекта по модернизации электрощита от начала до конца, с минимумом суеты и беспокойства. Немедленно свяжитесь с нами по телефону 310-800-2401

Имя *

Фамилия *

Эл. 5 * Тип проекта*КоммерческийЖилойПромышленный

Адрес проекта *

Город *

StateStateCA

Почтовый индекс *

Сведения о проекте

Служба конфиденциальности и применение Политики конфиденциальности Google.

Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.

О нас

Если вы являетесь домовладельцем или владельцем бизнеса в радиусе 20 миль от Хоторна и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.

Как с нами связаться

Чтобы записаться на бесплатный расчет стоимости, выполненной настоящим квалифицированным электриком, позвоните нам.

(310) 800-2401

Почтовый адрес

4825 Rosecrans Ave
Hawthorne, CA 90250

Часы работы

Пн-Пт: 19:30 09:00 – 17:00
Воскресенье: ЗАКРЫТО

Ширина электрического щита – Conquerall Electrical Ltd

Вы, наверное, задавались вопросом, какова минимальная ширина электрического щита. Если вам интересно, как получить правильные измерения, продолжайте читать!

В среднем все электрические панели различаются по высоте, но имеют одинаковую ширину 14 дюймов. Это сделано для того, чтобы электрическая панель могла быть утоплена между стандартной полостью стойки. Большие коммерческие и промышленные панели различаются по ширине и обычно изготавливаются на заказ в соответствии со спецификациями.

Вы узнаете, как измерить ширину электрического щита и как избежать любых опасностей. Ниже перечислены некоторые советы, которые помогут вам определить правильную ширину панели. Имейте в виду, что это измерение не так важно, как высота электрической панели, поэтому вы можете использовать регулируемый кронштейн.

Содержание

Ширина электрического щита Насколько широка коробка выключателя?

Вы можете задаться вопросом: «Насколько широка коробка выключателя?» Вот посмотрите на размеры типичной панели выключателя, включая размер крышки и рабочего пространства. Она должна быть не менее шести футов шести дюймов в высоту и находиться на расстоянии трех квадратных футов от стены, чтобы можно было открыть дверь. Самая высокая центральная рукоятка рабочей рукоятки должна находиться на высоте не менее шести футов семи дюймов от пола.

Панели выключателей делятся на различные размеры в зависимости от количества электроприборов и приспособлений, которые они должны обслуживать. Полностью электрическому дому понадобится блок выключателя большего размера, а для небольшого дома подойдет панель на 100 ампер. Кроме того, размер коробки выключателя зависит от типов устройств, которые вы хотите запустить, таких как компьютер и стереосистема. Электрические плиты, обогреватели и другие крупные приборы требуют большей мощности, чем 100-амперные, поэтому для них потребуется панельная коробка большего размера.

Самый большой выключатель, также называемый линией электропередач, является самым большим в панели выключателей. Обычно он располагается сверху или снизу, но иногда и посередине. Эта коробка выключателя пропускает энергию в каждую цепь и из нее от электрической компании. Во многих коробках выключателей есть пустые слоты, но вы всегда можете добавить больше цепей с помощью профессионального электрика. Если вы хотите купить новую коробку выключателя, обязательно внимательно прочитайте инструкцию.

Ширина электрической панели Сколько автоматических выключателей может быть в 200-амперной панели?

Электрические панели могут содержать до 40 автоматических выключателей. Выключатели разных размеров обычно группируются по их номинальному току. Если панель имеет 40 выключателей, общая сила тока этих выключателей будет равна 200. Выключатели с разным напряжением можно комбинировать в тандеме, чтобы принять большее количество цепей. Большинство автоматических выключателей рассчитаны на 200 ампер, поэтому общая сила тока панели на 200 ампер может вдвое превышать мощность коробки на 100 ампер.

Панель выключателя в вашем доме является самым слабым звеном, и вам необходимо использовать панель с номинальным током 200 ампер, если вы планируете провести существенную модернизацию дома. Это будет хороший выбор для домашних кинотеатров, современной техники и офисных помещений. Панель выключателей рассчитана на 200 ампер, а это означает, что в панели на 200 ампер не должно быть слишком много выключателей. Автоматический выключатель является наиболее важной частью 200-амперной панели, потому что это главный выключатель, который отключает питание. Номинал выключателя напрямую связан с номиналом выключателя главной цепи питания. Ширина электрической панели

Помимо номинального тока, при выборе панели на 200 ампер необходимо учитывать еще несколько моментов. Количество выключателей в 200-амперном щите зависит от нагрузки тяжелых электроприборов. Лучший способ выбрать панель правильного размера — это учесть площадь пола и ожидаемую нагрузку. В большинстве зданий площадью менее 2000 квадратных футов используется панель на 100 ампер. Если ваш дом большой и в нем много мощных приборов, вам следует выбрать панель на 200 ампер.

Можно ли установить выключатель на 100 А в панель на 200 А?

Если вы планируете модернизировать свою домашнюю электрическую систему, вы можете спросить себя: «Могу ли я установить стоамперный выключатель в 200-амперную панель?» Если вы находитесь в ситуации, когда вам нужна большая мощность, вы всегда можете рассмотреть возможность установки нового выключателя в существующую панель. Однако, если вы строите новый дом, вам не следует пытаться добавить новый контур самостоятельно. Вместо этого наймите электрика или подрядчика по электротехнике, чтобы добавить дополнительные цепи.

Во-первых, вы должны понимать разницу между двумя разными значениями силы тока. Если в вашей электрической системе используются два отдельных главных выключателя на 200 ампер, вы не можете установить один 100-амперный выключатель в панель на 200 ампер. В этом случае выключатель на 100 ампер не будет эффективным. Кроме того, панель главного выключателя на 200 ампер может работать только на 200 ампер. Если вы хотите установить новую цепь, вы должны знать, сколько автоматических выключателей вам нужно для всего дома.

Если вы планируете добавить новые электрические цепи в свой дом, рекомендуется обновить электрический щиток. Панель на 200 ампер является более безопасным выбором, поскольку снижает вероятность срабатывания выключателя и риск возникновения возгораний. Панель на 200 ампер также может вместить больше вторичных цепей, но они имеют свои ограничения по мощности. Если вы находитесь в ситуации, когда вы не уверены, вызовите электрика. Процесс займет всего несколько часов и не повлияет на вашу страховку дома.

Достаточно ли панели на 200 ампер?

При покупке автоматических выключателей следует помнить о некоторых вещах. Панель на 200 ампер должна выдерживать не более 160 ампер одновременно. В 200-амперную панель можно установить в три раза больше автоматических выключателей, но это не рекомендуется. Например, 15-амперного выключателя достаточно для комнаты, в которой установлено около 30 светильников, каждый из которых потребляет 50 Вт электроэнергии.

В старых домах обычно была электрическая панель на 100 ампер. По мере того, как дома становились больше, а электроприборы становились больше, электроснабжение на 200 ампер стало стандартом. Однако этого недостаточно для каждого дома. Если вы не уверены в своих потребностях в электричестве, рассмотрите возможность найма электрика, который поможет вам определить, какой размер панели вам нужен. Затем попросите их добавить 20% буфера, чтобы панель могла обеспечить питание ваших устройств. Также имейте в виду, что количество потребляемой электроэнергии не должно превышать 80% от мощности панели.

Лучший способ определить, сколько энергии вам нужно, зависит от размера здания и ожидаемой нагрузки. Стандартный дом с тремя-четырьмя спальнями потребляет около 80-100 ампер. При необходимости вы можете легко заменить панель на 100 ампер на панель на 200 ампер. В общем, 200-амперного тока более чем достаточно для среднего дома с системой электрического отопления, некоторыми электроприборами и общим освещением. Однако для больших зданий или зданий с более энергоемкими приборами следует рассмотреть возможность использования сети на 200 ампер. Ширина электрического щита

Как определить, подходит ли 100-амперная панель для моего дома?

Панель на 100 ампер является важной частью электрической системы вашего дома. Но как определить, подходит ли он для вашего дома? Вот несколько основных вопросов, на которые нужно ответить:

Сколько автоматических выключателей можно установить в 100-амперный электрический щит? Большинству домов требуется электричество не менее 100 ампер. Это минимальное требование, установленное Национальным электротехническим кодексом, и его достаточно для дома среднего размера с центральным кондиционированием воздуха и несколькими приборами на 240 вольт. Однако, если вы планируете делать капитальный ремонт, вам потребуется больше энергии. Поэтому вам нужно будет определить размер вашей панели в зависимости от ее требований.

Если вы устанавливаете панель на 100 ампер в доме, ищите панели с огнестойкой изоляцией. Это позволит предотвратить пожары. Служба на сто ампер должна иметь максимальную весовую нагрузку 70 фунтов на квадратный фут. Как правило, панель на 100 ампер подходит для дома площадью менее трех тысяч квадратных футов. Панель на 200 ампер хорошо подойдет для больших домов с кондиционером, поэтому важно решить, что вам нужно для вашего дома.

Еще один способ определить, сколько энергии вам нужно, — посмотреть на электрический счетчик возле вашего дома. Металлическая служебная труба счетчика соединяет электрическую сеть с внешней частью дома. Обычно панель на 100 ампер представляет собой стеклянный купол на квадратной металлической основе, а панель на 150 ампер имеет прямоугольное основание внизу. Это самый распространенный размер для жилых панелей.

Насколько тонкие электрические панели?

Домовладельцы нередко задаются вопросом: какой толщины электрические панели? К счастью, есть несколько факторов, которые помогут вам определить этот важный вопрос. В Соединенных Штатах Национальный электротехнический кодекс требует минимального расстояния в три фута между электрическим оборудованием и стенами. Например, если какое-то оборудование работает при напряжении 600 В, вам потребуется свободное пространство в три фута перед оборудованием, а также 30 дюймов рабочего пространства. Ширина электрического щита

При обновлении системы электроснабжения в вашем доме вам может потребоваться обновить панели обслуживания. В старых домах обычно есть только сервисные панели с пределом 60-100 ампер. Хотя в прошлые десятилетия этого было достаточно для большинства домохозяйств, требования современной жизни требуют более высокой полезной нагрузки. Для размещения современных электроприборов часто требуется сервисная панель на 200 ампер. В зависимости от ваших конкретных потребностей вам может понадобиться панель другого размера для электроснабжения вашего дома.

Выключатели бывают разных размеров и форм. Выключатели половинной толщины могут устанавливаться только в восьми позициях панели. Это означает, что панель на 100 ампер с шестнадцатью полюсами будет иметь менее 20 полноразмерных выключателей, а панель на 30 вольт с 40 полюсами будет иметь десять выключателей половинной толщины. Перечисленные номера выключателей должны быть указаны на этикетках панели. Рекомендуется проконсультироваться с электриком по поводу правильного размера панели.

Насколько широка панель на 200 А?

Выбор электрического щита правильного размера жизненно важен для определения надлежащего уровня обслуживания. Крайне важно, чтобы на электрической панели было достаточно места для размещения оборудования, которое она будет питать. Доступны электрические панели трех основных размеров: половинные, полноразмерные и тандемные. Лучший способ определить размер вашей панели — проверить напряжение на сервисной плате. Умножьте это число на количество управляемых цепей. Используя ту же формулу, что и для панелей типа QO, разделите количество цепей на два и умножьте на количество фазных полос. Затем определяется следующий размер нагрузки.

В зависимости от размера электрощита вам может понадобиться другой калибр провода. Как правило, минимальный размер для панели на 200 ампер составляет медь № 4 AWG или алюминий № 2 AWG. Однако может потребоваться, чтобы первичный проводник был больше, в зависимости от длины участка и величины доступного тока короткого замыкания. NEC является справочником по кодам, и местные муниципалитеты могут предъявлять дополнительные требования.

При выборе панели следует учитывать количество контуров и площадь помещения. Например, для одноэтажного здания площадью двести квадратных футов может потребоваться панель на 200 ампер и более. Если в вашем доме много мощных приборов и других предметов, вам может понадобиться панель на 200 ампер. Знание точного количества цепей и слотов выключателя поможет вам выбрать правильную панель для ваших нужд.

Какого размера стандартный электрический щит?

Размер электрощита определяет количество приборов и электрических блоков в доме. В некоторых домах есть небольшой электрический щит, который может работать с одним 240-вольтовым прибором, но в среднем в доме их больше одного. 60-амперная сеть не обеспечит достаточной мощности для большинства домов, если только дом не новее и в нем нет газового отопления и воды. Этого также недостаточно для домов площадью более 1200 квадратных футов. Поэтому домовладельцам рекомендуется перейти на больший размер.

Для новых домов идеально подходит электрический щиток на 200 ампер. Это даст вам достаточно энергии для работы электроприборов, но недостаточно для питания всей гидромассажной ванны. В домах с несколькими электроприборами, двойными системами кондиционирования воздуха или джакузи потребуется панель большего размера, чем блок на 200 ампер. Обычно дома площадью более 4000 квадратных футов имеют две панели, по одной на каждый этаж. Если вы не уверены, какой размер лучше, спросите профессионального электрика.

Панель выключателей на 200 А обычно имеет 40 или 42 однополюсных выключателя, а панель на 200 А имеет 20 слотов для двухполюсных выключателей.
