Электрощитовая это: Электрощитовая – это… Что такое Электрощитовая?

Содержание

Электрощитовая продукция – каталог МЗЭМИ

Электрощитовая продукция выпускаемая МЗЭМИ

Энергосеть любого действующего здания должна отличаться безопасностью и надежностью. Эти требования вовсе не блажь какого-то чиновника: ведь именно электрощитовая продукция и вся энергосеть в целом обеспечивает нормальное функционирование каждой электрической цепи. В каталоге, предложенном компанией Московского завода электромонтажных изделий, вы найдете именно то электрощитовое оборудование, которое вам необходимо.

Электрощитовая продукция выпускается МЗЭМИ с 1945 года. Сегодня мы можем предложить не только актуальную аппаратуру, но и работаем на заказ. У нас вы можете заказать разные типы электрощитового оборудования.

Если вам нужно качественное оборудование общепромышленного назначения – от ящиков управления двигателями установок, автоматических установок для компенсации реактивной мощности (имеющих различные диапазоны мощностей и шаг регулирования) до главных распределительных щитов и вводно-распределительных устройств – все это вы найдете у нас.

Нашей компанией также предлагается электрощитовая продукция, необходимая для электросетей в жилых зданиях и сооружениях. К такому оборудованию относятся щиты любых видов (квартирные, этажные, гаражные) и щиты освещения. Они учитывают, принимают и распределяют электрическую энергию переменного однофазного (предназначенного для квартир и гаражей) и трехфазного (используемого для этажей) тока, имеющего частоту 50 Гц и напряжение 220 В.

Компания МЗЭМИ ООО “Нортхаус” производит электрощитовое оборудование специального назначения. В нашу компанию обращаются за стабилизаторами напряжения, системами управления насосными станциями или системами безопасности для котельных, за автоматическими системами, необходимыми для управления разнообразными технологическими процессами. У нас также можно приобрести такое оборудование как системы диспетчеризации и учета электроэнергии.

Сегодня Московский завод электромонтажных изделий может изготовить оборудование в соответствии с требованиями заказчика, руководствуясь техническим заданием. Все заказы выполняются качественно и в кратчайшие сроки, а цены оптимальны с учетом соотношения “цена-качество”.

Наша продукция станет гарантией вашего успеха!

Как сделать жилым помещение с электрощитовой за стеной?

Интересует вопрос по нежилому помещению, которое находится в жилом девятиэтажном доме. Вход через подъезд вместе с жильцами. Принадлежит городу.

Хочу его выкупить. Внешне помещение выглядит как обычное жилое, напоминает студию. С одной стороны жилая квартира, с другой — помещение с электрощитовой. Не помешает ли это переводу в жилое?

Мария Степанова

разбирается в перепланировке, 20.01.2021

Однажды я побывала на действующей атомной станции. Участники пресс-тура рассматривали через стекло работающий реактор и непрерывно измеряли уровень радиации дозиметрами. Работники АЭС усмехались: «Радиация тут в норме, а вот от электромагнитного излучения голова будет болеть неделю».

Точно так же действуют источники этого излучения в квартире. Но влияние микроволновки мы даже не замечаем, а вот от электрощитовой за стеной действительно может стать плохо. Поэтому

уровень допустимого электромагнитного излучения в жилых помещениях закреплен законодательно, и потенциально опасную перепланировку не согласуют.

Дальше буду говорить только о том, что делать с электрощитовой за стеной. Как перевести нежилое помещение в жилое, эксперты Т⁠—⁠Ж уже рассказывали.

Чем опасна электрощитовая

Соседство с электрощитовой опасно из-за электромагнитного излучения, которое она может генерировать. А излучение несет угрозу для сердечно-сосудистой, иммунной и репродуктивной систем организма.

Заменить это вредное воздействие невозможно: оно накапливается постепенно. Чем больше времени человек проводит в электромагнитном поле высокой напряженности, интенсивности и частоты, тем хуже себя чувствует.

На начало 2021 года запрещается располагать жилые помещения по соседству с электрощитовыми, над или под ними. Это прописано в пункте 3.11 Санпина 2.1.2.2645-10. Но с 1 марта 2021 года эту норму отменят. Потом продолжит действовать только СП 31-110-2003, в котором ограничения касаются скорее безопасности самой электрощитовой, чем живущих в здании людей. Например, в пункте 13.2 прописано, что электрощитовую нельзя располагать под санузлами, кухнями и другими мокрыми зонами, чтобы не затопить электрооборудование.

п. 2 постановления Правительства РФ от 08.10.2020 № 1631

И до отмены Санпина 2.1.2.2645-10 суды не считали электрощитовую чем-то реально опасным и выносили решения о том, что нет необходимости ее переносить.

Например, в 2013 году санпин еще действовал, но Энгельсский районный суд Саратовской области все же отклонил требование жильца первого этажа о переносе электрощитовой. Она располагалась в подвале прямо под его квартирой. Мотивация суда была такая: если электромагнитное излучение в квартире не превышает норму, то и переносить электрощитовую незачем.

То есть формально нигде не установлено, что электрощитовая не может располагаться через стену, над или под жилой комнатой.

И все же перевод нежилой недвижимости в жилую могут не согласовать.

Знаем все о недвижимости

Разбираем сложные ситуации с покупкой и продажей жилья, рассказываем о законах, которые касаются владельцев недвижимости

Какой уровень излучения допустим

Перевести нежилую недвижимость в жилую можно, только если она отвечает целому списку требований, прописанных в постановлении Правительства РФ от 28.01.2006 № 47.

В пунктах 29 и 30 этого постановления указано, что интенсивность электромагнитного излучения, напряженность переменного электрического и магнитного полей должны соответствовать предельно-допустимым значениям, установленным в действующих нормативно-правовых актах.

Пока эти значения можно узнать из Санпина 2.1.2.2645-10. Но так как с марта 2021 года он будет отменен, стоит сразу смотреть документы, которые будут действовать после.

Предельно допустимая интенсивность магнитных полей частотой 50 Гц указана в таблице 1 ГН 2.1.8/2. 2.4.2262-07. Она измеряется в теслах. В жилых помещениях допустимо до 5 мкТл.

ГН 2.1.8/2.2.4.2262-07PDF, 726 КБ

А допустимая напряженность электрического поля измеряется в вольтах на метр и не должна превышать 25 В/м. Это прописано в таблице 2 приложения 1 к Санпину 2.1.8/2.2.4.1383-03.

Санпин 2.1.8/2.2.4.1383-03PDF, 956 КБ

Это значит, что в помещении, которое планируется перевести в жилое, интенсивность магнитных полей не должна превышать 5 мкТл, а напряженность электрического поля — 25 В/м.

Интенсивность магнитного поля частотой 50 Гц в жилых помещениях не должна превышать 5 мкТл А напряженность электрического поля не должна быть больше 25 В/м

Как проверить излучение

Чтобы не покупать кота в мешке, лучше заранее проверить уровень электромагнитного излучения в помещении. Сделать это можно самостоятельно при помощи ручного прибора — измерителя электромагнитного фона. Купить его можно на любой популярной онлайн-площадке, цены начинаются от 2000 Р.

Но если нужно официальное подтверждение уровня электромагнитного излучения, чтобы согласовать перевод помещения из нежилого в жилое, можно сразу обратиться к профессионалам. Замеры проводят центры гигиены и эпидемиологии в регионах или аккредитованные в установленном порядке организации. Стоимость этой услуги — около 4000 Р за квартиру площадью 60 м² или от 5 Р за 1 м².

Возможно, что излучения от электрощитовой за стеной вообще не будет. Излучение хорошо задерживают бетонные стены. Кирпичные и блочные — чуть хуже. К тому же все оборудование по стандартам устанавливают в металлические шкафы с заземлением. Риск при этом минимален, но проверить все же необходимо.

Чтобы самостоятельно замерить электромагнитный фон перед покупкой помещения, достаточно приобрести измеритель. Это предложения на «Озоне». Еще ручной измеритель электромагнитного фона можно взять в аренду, если есть знакомые электрики Автоматическая тревога на ручном измерителе сработает при 40 В/м для электрического поля и при 0,4 мкТл для магнитного.

Но нормы для жилых помещений другие: 25 В/м и 5 мкТл соответственно В Санкт-Петербурге частные компании с допуском СРО берут за проверку электромагнитного фона 3900 Р за квартиру площадью 60 м²

Что, если нормы излучения превышены

Если по каким-либо причинам электромагнитный фон в помещении все-таки выше нормы, можно попробовать устранить проблему. Например, есть компании, которые специализируются на защите от электромагнитного излучения. Они создают что-то вроде кабинета магнитно-резонансной томографии, но в обычной девятиэтажке.

От небольшого излучения можно избавиться своими руками. Для этого предназначены специальные экраны из сплавов меди, никеля и иногда других металлов, которые поглощают излучение. Они бывают жесткими в виде пластин или гибкими в форме рулонов. Важно укладывать материал внахлест или заклеить стыки специальным магнитным скотчем, чтобы излучение не пробивалось сквозь них.

У экранирующей штукатурки эффект будет тот же — она поглощает электромагнитное излучение. Разница только в способе нанесения. Но чем толще слой, тем надежнее защита.

Защитные экраны могут быть жесткими и гибкими, на самоклеящейся основе или без нее. Источник: «Неокип» Защититься от электромагнитного излучения можно и при помощи специальной радиоэкранирующей штукатурки. Источник: «Альфапол»

Что делать вам

Стоит проверить помещение до того, как решитесь выкупить его у муниципалитета. Если электромагнитное излучение в норме, переводить помещение из нежилого в жилое предстоит по стандартной схеме.

Если излучение выше нормы, придется экранировать помещение, чтобы защититься от излучения. Даже если при согласовании документов по счастливой случайности на это не обратят внимание, жить в такой студии будет неприятно, а о последствиях для здоровья вы узнаете спустя годы.

Вопрос в том, кто возьмет на себя эти работы. Если продавец помещения не захочет этого делать, то придется покупать его, а уже потом переделывать самостоятельно. Но от сильного излучения экранирование может не спасти, и тогда все расходы и риски полностью лягут на ваши плечи.

Покрытие пола в электрощитовой: фальшпол, технический линолеум

Электрощитовая относится к служебным помещениям особого типа. В силу высокой опасности к обустройству этой комнаты предъявляются строгие технические требования, без выполнения которых добиться ввода объекта в эксплуатацию невозможно. Покрытие пола в электрощитовой должно соответствовать существующим регламентам.

Какие требования предъявляются к полу в электрощитвой

Чтобы избежать возгорания и обеспечить качественную безопасную работу специалиста, обслуживающего работу электрощитовой, покрытие пола в этом помещении обязательно требует заземления.

Скопление различного оборудования в этом помещении и объективно существующая опасность для жизни и здоровья человека потребовали разработки других регламентных требований к обустройству пола:

покрытие должно препятствовать накоплению бытовой и бетонной пыли;
в качестве покрытия используются только электропроводящие материалы;
пол должен обладать противопожарными свойствами.

В случае возгорания пол в помещении щитовой не должен загореться. Согласно принятым нормативам, сопротивление пола огню должно составлять не менее 45 минут. Кроме того, при проектировании технического помещения необходимо предусмотреть систему доступа свежего воздуха и поддержания температуры не ниже 5°С.

Какой вид пола предпочтительней в электрощитовой

Простое покрытие пола в электрощитовой – это негорючий линолеум, который с трудом воспламеняется. Такой материал при тлении не выделяет токсичных веществ и не образует дыма, то есть не допускает основной причины гибели людей при пожаре.

Чтобы выполнить основное нормативное требование, при запуске электрощитовой можно использовать промышленный линолеум. Этот материал обладает антистатическими свойствами, отлично зарекомендовал себя при эксплуатации в промышленных и технических помещениях.

Третий вариант покрытия – монтаж фальшпола. Это наиболее предпочтительный способ сделать пол в помещении соответствующим требованиям безопасности и обеспечивающим удобную эксплуатацию помещения. Фальшпол для электрощитовой обладает конструктивными особенностями:

имеет антистатическое покрытие;
позволяет спрятать инженерные сети, провода;
обеспечивает легкий доступ к оборудованию;
выдерживает большую нагрузку.

Верхнее покрытие фальшпола выполняется из негорючего линолеума или другого безопасного в пожарном отношении материала, например, токопроводящей плитки. Такой пол выглядит эстетично и обеспечивает комфортную работу в помещении.

Требования к дверям для электрощитовой

Элетрощитовая – это место, где базируется все электрическое оборудование. Для повышения уровня безопасности необходимо строго соблюдать все нормативные требования. Такие правила существуют и по отношению к входным дверям.

Федеральный закон №123 гласит о том, что установка специальной двери электрощитовой нормы для которой прописаны в ГОСТ, должна осуществляться на территории общественных зданий, производственных помещений, в складах и электрощитовых. Это зона повышенной опасности, где всегда присутствует очаг возгорания. Таким образом, конструкция, обеспечивающая доступ к внутреннему пространству, должна отвечать следующим требованиям, а именно обладать:

повышенной огнеупорностью;
повышенной теплостойкостью;
устойчивостью к разрушению под воздействием огня.

Качественная электрощитовая дверь не только не даст огню распространяться по остальным помещениям, а также обеспечит оперативное освобождение людей, находящихся внутри помещения.

Основные требования

Максимальный предел огнестойкости двери электрощитовую определяется по стандарту EI. Минимальным показателем огнестойкости является цифра 60. Это, соответственно, значит, что полотно сохранит свою целостность на протяжении 60 минут активного воздействия огня.
Двери ни в коем случае не должны открываться вовнутрь, а исключительно наружу.
Главной особенностью является не только огнестойкость двери электрощитовой, устанавливаемой в техпомещениях, но и возможность открыть изнутри двери, не используя ключ доступа.
Согласно СНиП и ГОСТ, размеры двери электрощитовой должны составлять минимум 75 см ширины и 190 см высоты.

Некоторые потенциальные покупатели часто задаются вопросом – должна ли в обязательном порядке присутствовать решётка? В СНиП предусматривается ее наличие в верхней части двери, либо снизу. Посредине – не разрешается. Допускается монтаж специальных жалюзийных решёток, где расчёт их размеров ведётся в зависимости от мощности трансформаторного оборудования.

Правильная ширина двери в электрощитовую требования к которой изложены в ГОСТ, позволит обеспечить комфортную доставку оборудования в помещение, а также обеспечит оперативное освобождение помещения в случае наступления пожарного случая. Необходимо обратить внимание на то, что ширина может быть произвольной, но лишь при том условии, что она составляет минимум 75 сантиметров. Отклонения в меньшую сторону не допускаются, так как это приводит к затруднениям при эвакуации рабочих из электрощитового помещения.

Монтаж ни в коем случае не проводится самостоятельно. Работы по установке выполняются представителями компании «Тандем-К», имеющими соответствующий допуск на выполнение подобного рода работ.

Основным отличием противопожарной двери для электрической щитовой от традиционной является наличие специальной решётки. Она позволяет предотвратить, перегрев оборудования из-за слабой циркуляции воздуха.

Противопожарные двери в электрощитовую | «Лидер-Двери» в Москве

Электрощитовая – это небольшое помещение, расположенное внутри большого здания, с установленным электрическим распределительным оборудованием (ввод + распределительный щит). По требованиям пожарной безопасности на входе сюда устанавливают противопожарные двери.

Требования

Какие двери устанавливаются в электрощитовую: ПУЭ (Правила Устройства Электроустановок) регламентируют нормы:

Допускается уменьшение ширины прохода до 0,6 м, но не меньше этого показателя.

Металлоконструкция в обязательном порядке оснащается предупреждающей надписью. Она бывает нескольких видов:

жёлтый с чёрной каймой треугольник внутри чёрная молния со стрелкой вниз;
белый с красной каймой прямоугольник с надписями «НЕ ВЛЕЗАЙ! убьёт» или «СТОЙ! напряжение» и другие.

Конструктивные особенности

Металлоконструкции, используемые для оформления входа в электрощитовую, выполняются из холоднокатаной листовой стали. Они состоят из дверного полотна и короба. Первое выполняется из двух листов (толщина 1,5 мм), которые привариваются к каркасу из сложногнутого профиля. Внутри всегда располагают рёбра жёсткости. Полости заполняются негорючим материалом – базальтовой ватой высокой плотности. Короб производится из цельнометаллического гнутого профиля. Также заполняется базальтовым волокном.

Требуется установка 2-ух противодымных контуров:

от холодного дыма – резиновый уплотнитель;
от горячих угарных газов – термопенная лента (вспенивается при +200°C и выше, перекрывает любые щели).

Фурнитура (запорные механизмы – спаренная конструкция: нажимная ручка + замок, навесы на подшипниковых петлях) имеет большое значение. Она должна выдерживать воздействие открытого огня ровно столько же, сколько дверное полотно вместе с коробкой.

Комплектация кроме вентрешёток может включать огнеупорный стеклопакет (не более 25% от общей площади полотна).

Отделка – порошковое напыление. Цвет выбирает заказчик по каталогу. Продукция компании «Лидер-Двери» соответствует ГОСТ 30247.0-94, Р 53303-2009 и строительным нормам и правилам (СНиП) 21-01-97.

Можно ли использовать электрощитовую для хранения инвентаря. Нормативные акты.

Безопасность на рабочем месте – это первое и основное правило организации труда на предприятии независимо от правовой формы и вида деятельности. Каждый работодатель должен быть заинтересован в обеспечении безопасности персонала надлежащим образом. Для этого рекомендовано руководствоваться законами и нормативно-правовыми актами.

Право организации безопасности руководитель предприятия может передать доверенному лицу, имеющему соответствующий уровень подготовки. Придерживаться правил безопасности должны не только руководящие чины компании, но и весь персонал. Для этого проводят обучение и подготовку, во время которых необходимо руководствоваться примечаниями, указанными в законах и нормативных актах.

Для многих работодателей спорным является вопрос: могут ли сотрудники использовать электрощитовую для хранения инвентаря? Если вы столкнулись с такой ситуацией, когда персонал пренебрегает правилами безопасностями, тогда можно сослаться на закон и нормативно-правовые акты, позволяющие урегулировать данное разногласие.

Эксплуатация электрощитовой: законные основания

Для того чтобы обезопасить людей, работа которых связана с эксплуатацией электрощитовой, рекомендовано руководствоваться нормами и примечаниями Трудового Кодекса Российской Федерации, постановлениями, правилами по охране труда, правилами противопожарной безопасности, Административным Кодексом РФ.

Первоначально рекомендовано обратиться к постановлению правительства №390 от 25.04.2012 года. В документе дается ряд ограничений, а также запретов относительно эксплуатации электрощитовой сотрудниками предприятия. Согласно постановлению запрещается на объектах использовать помещения чердачного типа, технические этажи и техническую площадь для хранения продовольственных товаров, продуктов питания и сторонних предметов. Согласно 42 пункту этого же постановления запрещается возле электрощитовых и в электрощитовых, а также возле пусковых и легковоспламеняющихся устройств размещать рабочий инвентарь.

Приказ Министерства Труда от 24 июля 2013 года (номер 328н)

Существует постановление, определяющее правила использования электрических установок и щитовых. Так, 24 июля 2013 года Министерство Труда издало приказ под номером 328н, согласно которому определяются права рабочего персонала относительно эксплуатации электрощитовых. В приказе указаны действия руководителей при организации рабочего процесса. Ответственность лежит на работодателе, поэтому он должен:

контролировать выполнение и соблюдение сотрудниками правил и приказа;
выполнять нормы и отвечать за действия и ответственность должностных доверенных лиц;
нести ответственность за эксплуатацию электрощитовых персоналом, не имеющим надлежащего уровня знаний и группы допуска.

Например, использование электрических щитовых возможно в присутствии квалифицированных сотрудников, имеющих разряды третьей и четвертой группы. Хранить инвентарь и подходить к установке в момент их отсутствия запрещено. Также приказ регулирует нормы выдачи ключей от электрощитовых.

Важно обратить внимание и на нормы Трудового Кодекса Российской Федерации, согласно которых работодатель должен создать безопасную сферу обитания для всех сотрудников. Примечания указаны в статье 22. Если одна из сторон не будет придерживаться установленных норм, то понесет ответственность за свои действия.

Исходя из всех примечаний и нормативно-правовых актов, можно сделать вывод, что инвентарь, а также сторонние предметы другого характера не должны храниться в электрощитовой.

Перейти в каталог электрощитового оборудования

Завод щитового электрооборудования “ТПЭ-Тяжпромэлектро” – Статьи

article — Требования к помещениям для электрощитовых и распределительных устройств

Электрощитовая – это малогабаритное помещение в здании где располагается распределительный щит или шкаф, и являющееся исходной точкой разводки электроэнергии. Поскольку электрощитовое оборудование является источником повышенной опасности, к расположению и оборудованию таких помещений предъявляются строгие требования. Доступ в электрощитовую имеет только квалифицированный персонал.

Расположение и габариты

Размеры электропомещения определяются количеством и габаритами размещенного в нем оборудования, а также нормами, регламентирующими минимальные размеры проходов для обслуживания. Размеры сервисных ходов должны обеспечивать удобный доступ ко всему имеющемуся оборудованию, но быть не уже 0,8 и не ниже 1,9 м. В некоторых местах, из-за выступающих строительных конструкций, ширина может быть уменьшена до 0,6 м. Любые неизолированные устройства следует располагать на высоте более 2,2 м, если же выполнить это правило невозможно, то расстояние до них должно составлять не менее 1 м при напряжении до 660 В, и более 1,5 м, если оно выше.

Электрощитовые, главные распределительные щиты и вводно-распределительные устройства (ВРУ) следует располагать в здании не выше первого этажа, причем они не должны находиться под жилыми комнатами или санузлами, а в случае промышленных зданий под любыми помещениями, связанными с влажными технологическими процессами. Помещению электрощитовой присваивается категория пожарной опасности В4.

Прочие требования

Электропомещение должно иметь отдельный вход с улицы, оборудованный противопожарной дверью. Стены и перегородки также должны обладать огнезащитными свойствами. Все двери в помещении должны открываться изнутри без ключа. Не допускается прохождение через электрощитовую вентиляционных каналов и трубопроводов, однако должна присутствовать отдельная естественная вентиляция. Освещение внутри помещения устраивается с учетом требований по охране труда, обязательно наличие системы аварийного освещения. Температура в электрощитовой не должна опускаться ниже 5 градусов.

автор: Admin

27.07.2020 17:44

Роль электрического распределительного щита в потоке электроэнергии: Энергетические службы Восточного побережья

Электроэнергетические системы работают, когда энергия поступает от поставщика коммунальных услуг, которая затем по очереди проходит через электрический распределительный щит. Эти распределительные щиты затем ретранслируют электричество по ряду цепей. Затем мощность перемещается к фидерам и затем распределяется по местам в пределах досягаемости электросети.

Электрический распределительный щит – это электрическое устройство, которое распределяет электричество от одного электрического источника к другому электрическому источнику.Это основной компонент, используемый в процессе распределения энергии. Он состоит из нескольких электрических панелей. Каждая электрическая панель содержит переключатели, которые перенаправляют электричество. Электрический распределительный щит представляет собой одну большую панель или может представлять собой комбинацию электрических панелей, на которых установлены переключатели и другое оборудование для управления мощностью. Основное назначение платы – контролировать поток энергии. Он делит основной ток, подаваемый на него, на несколько более мелких частей и распределяет его по устройствам. Точнее, распределительные щиты подают питание на трансформаторы, панели и другое оборудование, и оттуда мощность распределяется дальше.

Электрический распределительный щит получает питание от генератора или любого другого основного источника энергии. Оператор, работающий с платой, должен быть защищен от поражения электрическим током. Это обеспечивается предохранителями и переключателями, установленными на плате. Количество мощности, получаемой распределительными щитами, должно быть равно количеству мощности, распределяемой ими. Есть элементы управления, которые контролируют этот процесс распределения мощности. Есть несколько элементов управления распределением нагрузки, а также датчики, установленные на плате для контроля источника питания.

Существует несколько типов электрических распределительных щитов в зависимости от номинального тока, типа конструкции, номинала прерывания, типа работы, типа напряжения, изоляционной среды и других. Внутренняя часть платы содержит несколько шин, полос из алюминия и меди, к которым подключены переключатели. Основное назначение электрических распределительных щитов – подавать питание на каждое отдельное электрическое устройство-получатель. Сила тока должна зависеть от количества энергии, используемой устройством для правильной работы.Электрический щит получает питание от основного источника питания, такого как генератор, а затем распределяется между всеми электрическими устройствами или приборами, используемыми потребителем.

Электропитание платы

Когда определенное устройство подключено, но не используется, на это устройство должно подаваться только минимальное количество энергии. Электропитание платы должно быть отключено, когда она открыта для обслуживания. Это предохраняет оператора, работающего на доске, от поражения электрическим током.Основным источником питания внутри распределительных щитов являются неизолированные шины. Таким образом, если человеку приходится работать с электрическими щитами, находящимися под напряжением, перед работой с ними необходимо принять надлежащие меры предосторожности. При работе с электрическим распределительным щитом под напряжением необходимо использовать защитные перчатки, очки, обувь, резиновые коврики.

▷ Распределительное устройство и распределительное устройство: функции и отличия

Наше сообщество все еще может рассчитывать на A.N в 2017 году! Вот статья, которую этот эксперт по электроустановкам прислал нам недавно, в которой он расскажет вам, каковы функции и различия распределительного щита и распределительного устройства.

Наслаждайтесь!

Введение

Распределительный щит и распределительное устройство – две важные системы, которые контролируют подачу энергии в электрические цепи. Эти два термина иногда используются как синонимы. Однако важно отметить, что они выполняют разные функции и обычно предназначены для последовательной работы, чтобы обеспечить максимальную координацию и защиту.

Поскольку оба имеют разные функции и возможности, они подходят для разных типов установок или на разных этапах электрической сети.Использование распределительного устройства, распределительного щита или того и другого во многом зависит от конструкции и требований энергосистемы. Чтобы понять, где каждый из них подходит, мы рассмотрим их функции и различия.

Распределительное устройство

Под распределительным устройством понимается набор коммутационных устройств, необходимых для электрических цепей низкого, среднего или высокого напряжения. Он состоит из коммутационных и защитных устройств, таких как предохранители, автоматические выключатели, изоляторы, разъединители, реле и другие устройства, контролирующие поток электроэнергии.

Эти устройства используются для включения и выключения электропитания трансформаторов, двигателей, генераторов, линий электропередачи и электрических сетей в жилых домах, коммерческих, промышленных, передающих и распределительных системах.

Распределительное устройство состоит из двух основных компонентов:

- Силовой выключатель / проводящий компонент, такой как автоматический выключатель, предохранитель или грозозащитный разрядник, который может отключать поток энергии при возникновении неисправности.

Компоненты управления мощностью, такие как защитные реле, панели управления, трансформаторы тока и другие устройства для мониторинга, защиты и контроля компонентов электропроводности и электрического оборудования.

Распределительные устройства используются в различных точках установки. В промышленных установках распределительное устройство управляет мощностью производственных процессов, в то время как на коммунальных предприятиях распределительное устройство используется для управления электрической сетью. В коммерческих зданиях он используется для подачи и управления питанием нагрузок, обеспечивая при этом защиту нагрузок и установки.

Распределительное устройство позволяет включать и выключать генераторы, электрооборудование, передачу, распределители и другие цепи в нормальных условиях эксплуатации.Тем не менее, в условиях неисправности распределительное устройство предназначено для обнаружения неисправностей и прерывания потока электричества в затронутую секцию, таким образом отключая и изолируя ее от исправной цепи.

Для эффективной работы распределительное устройство должно работать быстро и иметь возможность ручного управления, которое можно использовать, когда автоматическая функция не работает.
Распределительные устройства необходимы во всех точках коммутации электрической сети. Номинальные характеристики устройств на каждой ступени зависят от уровней напряжения в этой точке.Помимо распределительных и передающих сетей, распределительные устройства используются в жилых, коммерческих и промышленных сетях.

Распределительные устройства классифицируются в соответствии с уровнями напряжения в цепи применения. Эти три класса:

- Распределительное устройство среднего напряжения

Рисунок 1: Распределительное устройство среднего напряжения | изображение: mttiran.com

Из-за опасных напряжений и токов, которые несут элементы распределительного устройства, доступ должен быть ограничен в той или иной форме в зависимости от типа объекта. Распределительные устройства бывают наружными или внутренними. Забор с предупреждающими знаками используется для ограничения доступа к наружным подстанциям, в то время как металлические корпуса и шкафы используются в коммерческих и промышленных зданиях для предотвращения контакта технических и общественных людей с токоведущими элементами и частями.

Щит электрический

Под распределительным щитом понимается большая одиночная панель, сборка панелей, структурный каркас или сборка структурных каркасов, на которых могут быть установлены шины, переключатели, а также защитные и другие устройства управления.Крепление может производиться на лицевую, тыльную или обе стороны.

Электрораспределительное оборудование предназначено для перенаправления и управления потоком электроэнергии от одного или нескольких источников к нескольким различным секциям или нагрузкам. Таким образом, распределительный щит можно использовать для распределения мощности между отдельными нагрузками, контрольным оборудованием, трансформаторами, панелями управления и т. Д.

Основная роль распределительного щита состоит в том, чтобы позволить разделить поступающую электроэнергию на более мелкие независимые цепи в соответствии с их текущими требованиями.Автоматические выключатели, а также устройства защиты от перегрузки по току для каждой из секций выбираются в соответствии с током нагрузки.

Как только токи разделены, они затем распределяются в соответствии с нагрузкой, то есть осветительными нагрузками, розетками и т. Д. Некоторые распределительные щиты, например те, которые используются в жилых квартирах, имеют возможность измерения, чтобы увидеть количество энергии, используемой отдельными цепями.

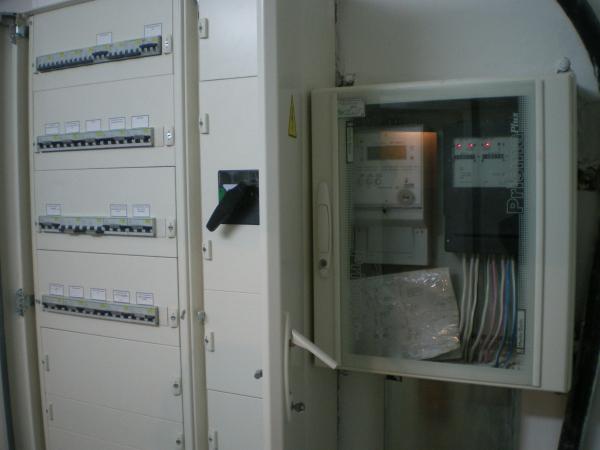

Рисунок 2: Распределительный щит | изображение: scancab.com

Основные компоненты распределительного щита

- Панели или рамы : для размещения таких устройств, как переключатели, индикаторы схем и других устройств, обеспечивающих подачу питания и управление схемами.

- Устройства управления и контроля : для подключения и управления одним или несколькими источниками питания к распределительному щиту и от него. Они могут включать в себя частотомеры, синхроскопы и другие инструменты для измерения частоты и синхронизации генераторов энергии.

Шины : для передачи и распределения входящей мощности от источника к различным секциям установки через распределительный щит и устройства управления.

Различия между распределительными устройствами и распределительными устройствами

Основное отличие – это напряжение, на которое они рассчитаны. Распределительные щиты обычно рассчитаны на напряжение менее 600 вольт, а системы распределительных устройств рассчитаны на более высокие напряжения, достигающие 350 кВ.

Есть существенные различия в аппаратном обеспечении и конструкции двух систем. Например, из-за функций и высокой пропускной способности распределительных устройств они используют такие устройства, как автоматические выключатели высокой мощности.Кроме того, эти автоматические выключатели, а также другие устройства могут быть заменены или сняты, когда система все еще работает.

Распределительные устройства – это механизмы, которые позволяют подключать и отключать электроэнергию от других цепей и нагрузок. Сюда входят такие устройства, как предохранители, автоматические выключатели и реле.

Распределительный щит состоит из таких же механизмов, как и в системе распределительного устройства. Однако под распределительным щитом понимается панель, структурная рама или сборка того и другого, на которых могут быть установлены шины, инструменты и механизмы, такие как защитные устройства и переключатели.

Распределительные устройства имеют прочную конструкцию, более гибкие и надежные. Однако они дороже коммутаторов.

Спасибо за чтение,
A.N

Будем рады прочитать все ваши комментарии и замечания в разделе комментариев ниже!

Распределительное устройство

против распределительного щита и их применение в реальном мире

Электротехнический подрядчик должен быть знаком со многими вещами в своей отрасли. Они должны знать все инструменты, которые они используют, для чего они используются и какой сленг используется.Это помогает им четко передавать концепции своим клиентам, будучи знакомыми с жаргоном, используемым профессионалами. В частности, им нужно остерегаться взаимозаменяемости терминов. Меньше всего подрядчик хочет столкнуться с дорогостоящей ошибкой из-за чего-то столь простого, как недоразумение.

Одно из самых распространенных недоразумений в электротехнической отрасли – это разница между распределительным щитом и распределительным устройством. Более пристальный взгляд на такие вещи, как их спецификации, стандарты тестирования и физическая конструкция, покажет, что это два очень разных элемента оборудования, каждый из которых служит разным целям.Вот краткий обзор основных отличий, на которые вам следует обратить внимание:

Функция

Во-первых, давайте посмотрим на определение обоих терминов, чтобы понять, чем коммутатор и распределительное устройство отличаются друг от друга. Распределительный щит можно определить как устройство, состоящее из набора панелей, которые могут направлять электричество от одного источника к другому. Каждая панель в распределительном щите позволяет перенаправлять электричество с помощью установленных переключателей.

А распределительное устройство, с другой стороны, состоит из нескольких автоматических выключателей, разъединителей и плавких предохранителей, которые обеспечивают защиту, изоляцию и управление оборудованием с электропитанием. Фактически, они могут отключать отказы и короткие замыкания, не затрагивая другие цепи, что позволяет им обеспечивать непрерывное обслуживание определенных механизмов и процессов.

Размер

В зависимости от места, в котором будет установлено оборудование, могут быть ситуации, в которых одно лучше другого.Коммутаторам требуется меньше места, поскольку они работают в основном через передний доступ. Распределительные устройства отличаются тем, что они требуют доступа как сзади, так и спереди для заделки кабелей, и поэтому они занимают больше места.

Цена

В целом, распределительное устройство считается более дорогим, чем распределительное устройство, из-за сложности установки и используемых материалов. С учетом вышесказанного, важно также отметить, что индивидуально установленные распределительные щиты дороже, чем распределительные щиты, устанавливаемые в группах.

Используемые автоматические выключатели

Это одно из основных различий между ними, которое позволит вам отличить одно от другого. В распределительном устройстве будут использоваться силовые выключатели низкого напряжения, соответствующие стандартам NEMA SG-3 и ANSI C37.20.1, тогда как в распределительных щитах будут использоваться автоматические выключатели в литом корпусе и автоматические выключатели в изолированном корпусе, соответствующие стандартам UL-891 и NEMA. ПБ-2.

Тестирование

Хотя оба тестируются на диэлектрическую прочность при напряжении 2200 В, в процессе тестирования есть некоторые тонкие различия. Распределительный щит испытывается на короткое замыкание при коэффициенте мощности 20% в течение 3 циклов, а распределительные устройства – при 15% в течение 30 циклов.

Приложения реального мира

Бывают ситуации, когда один может быть лучшим выбором, чем другой. Все сводится к тому, чтобы учесть все вышеперечисленные факторы и принять решение на основе имеющейся информации. Например, предположим, что вы хотите определить, какой из двух вариантов использовать для круглосуточной работы, например, больницу или аэропорт.

У вас может возникнуть соблазн купить коммутатор из-за его более низкой стоимости, но возникает проблема надежности. Если произойдет случайное отключение электроэнергии, всего 15 минут будет достаточно, чтобы нанести серьезный финансовый и производственный ущерб. В этом случае стоит вложить дополнительные деньги в установку распределительного устройства. Точная координация автоматических выключателей в сочетании с уменьшенной частотой отключений электроэнергии в долгосрочной перспективе сэкономит больше денег и приведет к меньшему количеству ошибок. Для школ, магазинов, коммерческих зданий, лабораторий и любого другого подобного здания распределительный щит будет более оптимальным выбором.

Теперь, когда вы знаете разницу между распределительным щитом и распределительным устройством, вы будете знать, какой из них лучше всего подходит для вашего следующего проекта. Важно рассматривать свой выбор как индивидуальный сценарий, в котором учитывается множество факторов. В области электротехнического строительства не существует универсального решения, и выбор между использованием распределительного щита или распределительного устройства не является исключением из этого правила.

Коммутатор

– mssysoft

Коммутатор – это форма, которая позволяет перемещаться по базе данных Access. Коммутатор состоит из кнопок, которые вы нажимаете. Вы можете запрограммировать эти кнопки для открытия форм, отчетов, запросов и т. Д.

Microsoft предоставляет мастер коммутатора, который позволяет вам определять внешний вид вашего коммутатора.

Основы

Как создать коммутатор в Access 2007?

Чтобы создать коммутатор, выберите вкладку «Инструменты базы данных» на панели инструментов в верхней части экрана.Затем нажмите кнопку Switchboard Manager в группе Инструменты базы данных .

Щелкните кнопку Да.

Когда появится окно Switchboard Manager, нажмите кнопку Edit.

Далее вам нужно будет добавить кнопки на коммутатор. Для этого нажмите кнопку «Создать».

Введите текст, который будет отображаться рядом с кнопкой. Выберите команду. В этом примере мы настроили элемент коммутатора для открытия формы с именем frmSuppliers.Щелкните по кнопке ОК.

Теперь, когда вы открываете базу данных Access, коммутатор должен открываться автоматически и отображать все кнопки, которые вы настроили.

Добавить новый элемент в коммутатор

как добавить новый элемент в коммутатор?

Чтобы добавить новые элементы в коммутатор, выберите вкладку «Инструменты базы данных» на панели инструментов в верхней части экрана. Затем нажмите кнопку Switchboard Manager в группе Инструменты базы данных .

Когда откроется окно диспетчера коммутатора, будет выделен главный коммутатор (по умолчанию). Щелкните по кнопке Edit.

Когда появится окно «Редактировать страницу коммутатора», нажмите кнопку «Создать».

Когда появится окно Edit Switchboard Item, выберите текст, который вы хотите отобразить на Switchboard. Затем настройте информацию об элементе коммутатора. В этом примере мы выбрали открытие формы под названием frmSuppliers в режиме редактирования.

Затем нажмите кнопку ОК.

Затем появится страница редактирования коммутатора. В этом примере мы хотели бы, чтобы опция «Добавить / редактировать поставщиков» отображалась первой на Switchboard. Для этого выделите пункт «Выход» и нажмите кнопку «Вниз».

Теперь опция «Добавить / редактировать поставщиков» должна появиться первой в списке. Щелкните по кнопке Close.

Это вернет вас обратно на главный экран в Switchboard Manager. Снова нажмите кнопку «Закрыть».

Теперь, когда вы впервые посмотрите на Switchboard, вы не увидите только что внесенных изменений.

Чтобы увидеть изменения, вы можете закрыть базу данных Access и снова открыть ее.

Теперь вы должны увидеть все изменения, которые вы только что внесли в Switchboard. В этом примере вы можете увидеть добавленную нами опцию «Добавить / изменить поставщиков».

Автоматически запускать коммутатор при открытии базы данных

Мой коммутатор не открывается, когда я открываю свое приложение. Как мне это исправить?

Нажмите кнопку Microsoft Office в верхнем левом углу окна Access, а затем нажмите кнопку Параметры доступа.

Когда откроется окно «Параметры доступа», щелкните слева параметр «Текущая база данных». Затем в разделе «Форма отображения» выберите Коммутатор из раскрывающегося списка. Затем нажмите кнопку ОК.

Теперь, когда вы откроете базу данных Access, Switchboard должен запуститься автоматически.

Создать элемент коммутатора, который закрывается

как я могу создать команду на коммутаторе, которая выходит из доступа? Я пробовал «Выход из приложения» в диспетчере коммутатора, но это закрывает только открытую мной базу данных…это не закрывает приложение Access.

Есть несколько способов создать элемент коммутатора, закрывающий Access. Мы продемонстрируем одно решение.

Сначала создайте новый макрос в Access. Для этого выберите Создать вкладку на панели инструментов в верхней части экрана и нажмите кнопку Macro в группе Other .

Когда появится редактор макросов, выберите « Quit » в качестве действия и « Prompt » в качестве параметра.

Мы сохранили наш макрос как MacroQuit.

Затем откройте диспетчер коммутатора. Вы можете сделать это, выбрав вкладку «Инструменты базы данных» на панели инструментов в верхней части экрана. Затем нажмите кнопку Switchboard Manager в группе Инструменты базы данных .

Когда появится окно Switchboard Manager, нажмите кнопку Edit.

Затем создайте новый элемент коммутатора, нажав кнопку «Создать».

Наконец, выберите команду «Выполнить макрос» и выберите «MacroQuit» в качестве макроса.Щелкните по кнопке ОК.

Теперь вы должны увидеть элемент коммутатора под названием «Выход». Когда вы выбираете этот параметр, он должен закрыть доступ для вас.

Удалить / удалить коммутатор

У меня есть коммутатор, но я хочу его удалить. Как удалить коммутатор из базы данных?

Чтобы удалить коммутатор, необходимо убедиться, что вы вручную удалили два объекта из своей базы данных.

Первым объектом, который вам нужно удалить, является таблица с названием «Switchboard Items».Для этого щелкните правой кнопкой мыши таблицу с названием Switchboard Items и выберите Удалить во всплывающем меню.

Нажмите кнопку Да, чтобы подтвердить удаление.

Во-вторых, вам нужно удалить форму под названием «Коммутатор». Для этого щелкните правой кнопкой мыши форму под названием Switchboard и выберите Удалить во всплывающем меню.

Нажмите кнопку Да, чтобы подтвердить удаление.

Удалив оба этих объекта, вы успешно удалили Switchboard из своей базы данных.Теперь, в качестве последнего шага, ваша база данных, вероятно, настроена для запуска Switchboard при каждом открытии базы данных.

Чтобы отключить Switchboard от запуска, нажмите кнопку Microsoft Office в верхнем левом углу окна Access, а затем нажмите кнопку Параметры доступа.

Когда откроется окно «Параметры доступа», щелкните слева параметр «Текущая база данных». Затем в разделе «Показать форму» выберите «Нет». Затем нажмите кнопку ОК.

Когда появится следующее сообщение, нажмите кнопку ОК.

Если вы хотите воссоздать коммутатор в любое время в будущем, вы можете следовать нашим инструкциям по созданию коммутатора.

Техническое руководство TSPS

Patriot State был учебным кораблем Массачусетской морской академии с 1986 по 1998 год.

Электротехнические требования учебного корабля предоставляются электроустановкой. Электроустановка состоит из трех турбогенераторов, одного аварийного генератора, аварийной аккумуляторной системы и системы распределения электроэнергии.

Имеются три турбогенератора мощностью 750 кВт, настроенные для индивидуальной и параллельной работы, причем любые два способны выдерживать максимальную морскую и портовую нагрузку на судно, а третий генератор доступен в режиме ожидания. Каждый турбогенератор способен работать в непрерывном режиме мощностью 750 кВт с 25% перегрузкой в течение двух часов.

Аварийный дизельный генератор мощностью 200 кВт подходит для питания аварийного освещения, внутренних коммуникаций и требований к силовой нагрузке, а также для холодного пуска установки.

Параллельное включение главного и аварийного генераторов предотвращается цепью блокировки, которая отключает выключатель шин на главном распределительном щите и аварийном распределительном щите, когда выключатель генератора замкнут.

Один аварийный аккумуляторный блок, рассчитанный на 120 В, 204 ампер-часа, предназначен для аварийного освещения судов, шины постоянного тока 120 В, системы открывания противопожарных дверей, цепи управления запуском дизельного двигателя и системы ручной сигнализации и обнаружения пожара.

Краткое изложение данных чертежа Бендера 546 TV-001-301-06, анализа электрической нагрузки, показывающее расчетные нагрузки для турбогенераторов, аварийного генератора и аварийных батарей, показано ниже.

Следует отметить, что расчетные значения превышают требования, предъявляемые во время ходовых испытаний.

Таблица сводных данных по нагрузке

  Главная распределительная система
Нагрузка на порт 793,6 кВт
Крейсерская нагрузка 1372,9 кВт
Тренировочная нагрузка 1434,7 кВт

  Система аварийного распределения
Аварийная нагрузка 199,8 кВт

  Мощность турбогенератора
Постоянная 750 кВт
2 часа перегрузки 938 кВт

  Дизель-генератор Рейтинг
Непрерывный 200 кВт

  Аварийный аккумулятор
Напряжение 120 вольт постоянного тока
Емкость 204 ампер-часов

Система распределения электроэнергии

Основная цель системы распределения электроэнергии состоит в том, чтобы распределять и контролировать подачу электроэнергии ко всему вспомогательному и электрическому оборудованию на борту судна.Система распределения электроэнергии состоит из кабелей, шин, автоматических выключателей, предохранителей и т. Д., Необходимых для безопасного распределения электроэнергии по всему судну.

Однолинейная схема системы распределения электроэнергии Patriot State показана ниже.

Главный распределительный щит

Главный распределительный щит , как главный распределительный центр, распределяет мощность 450 В, 3 фазы, 60 циклов. Электропитание в 450 вольт распределяется на силовые панели по всему кораблю, а также на аварийный распределительный щит.Трансформаторы в осветительных центрах нагрузки понижают напряжение с 450 до 120 вольт. Осветительные центры нагрузки распределяют мощность 120 вольт. Есть три осветительных центра нагрузки. Судовые службы освещения грузовых центров нет. 1 и нет. 2 обычно питаются от секции шины №. 3.

Главный распределительный щит состоит из трех частей, состоящих из распределительных панелей справа, трех генераторных панелей в центре и распределительных панелей слева (обращенных к передней части распределительного щита). Распределение правой стороны и № генератора.1 подключены к секции 1 автобуса, фидеру аварийного распределительного щита, освещению машинного отделения и генератору №1. 2 подключены к секции шины 2. Левостороннее распределение и № генератора. 3 соединены с секцией шины 3. Три секции шины обычно соединяются вместе съемными шинами-разъединителями.

Главная система распределения электроэнергии

Щит аварийный

Аварийный коммутатор – это распределительный центр аварийного электроснабжения.Аварийный распределительный щит распределяет мощность 450 вольт и 120 вольт на вспомогательное оборудование, которое жизненно важно в аварийных условиях, необходимое освещение, системы безопасности и связи, а также мощность, необходимую для запуска мертвого судна. .

При нормальной работе питание аварийного распределительного щита подается от главных генераторов через шинопровод. В случае сбоя питания, пропадание напряжения на аварийном распределительном щите приведет к автоматическому запуску аварийного генератора. Одновременно откроется шинная стяжка, отключив главный и аварийный распределительные щиты.Затем сработает аварийный выключатель генератора, запитав аварийный щит и обеспечив 200 кВт аварийной мощности.

Аварийный распределительный щит состоит из следующих секций:

Генератор и блок переключения шины обеспечивают управление работой аварийного генератора и блока переключения шины.
Распределительный блок с трехфазной шиной на 450 В, 60 циклов обеспечивает питание для аварийных силовых нагрузок и блок трансформаторов 450/120 В, вторичная обмотка которого питает трехфазную шину 60 Гц на 120 В, которая обеспечивает питание для аварийное освещение и И.C. (Внутренняя связь) оборудование.
Панель постоянного тока на 120 В для распределения батарей.
Автоматическая зарядная установка предназначена для зарядки судовой аварийной аккумуляторной батареи.

Аварийный распределительный щит снабжен следующими контрольно-измерительными приборами и органами управления.

Управляющий выключатель с белой индикаторной лампой для обогревателей помещения генератора, подключенных через вспомогательный выключатель генератора и запитанных от автоматических выключателей на 120 В a.c. автобус
Амперметр переменного тока с 5-амперной катушкой и шкалой 0-500 ампер
Трехфазный селекторный переключатель для выше
Вольтметр переменного тока со шкалой 0-600 вольт
Трехфазный селекторный переключатель для выше
Многофазный индикаторный ваттметр со шкалой 0-300 кВт
Белая сигнальная лампа, показывающая мощность, доступную от аварийного генератора
Реостат полевой возбудитель
Аппаратура аварийного регулирования напряжения генератора
Белая сигнальная лампа, показывающая наличие питания на шине 450 В от главного распределительного щита
Зеленый световой индикатор, показывающий настройку дизельного топлива на автоматический режим работы
Частотомер со шкалой 55-65 циклов
Световые сигнализаторы заземления для трехфазного генератора на 450 В
Кнопочный выключатель цепи заземления с нормально разомкнутыми контактами
Световые индикаторы датчика заземления для трехфазной конечной шины на 120 В
Выключатель регулятора напряжения
Передаточный переключатель частотомера, генератор и шина

Система аварийного распределения электроэнергии

Береговая мощность

Когда судно находится рядом, питание на главный распределительный щит может подаваться с берега через береговое соединение.

Первоначальное подключение к береговому источнику питания было герметичным. Береговая соединительная коробка на 600 ампер расположена в задней части дома, рядом с центральной линией, для подачи 440-вольтного трехфазного берегового питания переменного тока к главному распределительному щиту через автоматический выключатель, подключенный к сети. автобус. Позже была установлена соединительная коробка на 1200 А на правом борту палубного прохода «В» за пределами машинного отделения, чтобы обеспечить дополнительную береговую мощность на случай, когда судно пришвартовано в заливе Баззардс..

Предусмотрена синхронизация каждого основного генератора с главной шиной. Таким образом, основные генераторы могут быть синхронизированы с береговым питанием на короткие периоды времени при переключении нагрузки с одного источника питания на другой.

Незаземленная распределительная система

Электрическая распределительная система на борту Patriot State упоминается как незаземленная распределительная система. Незаземленная распределительная система не имеет преднамеренного электрического соединения с землей, поскольку землей является корпус корабля.Его наиболее значительным преимуществом является то, что случайный контакт между одной горячей линией и землей (, т. Е. Замыкание на землю ) не вызывает отключения (посредством отключения автоматического выключателя из-за чрезмерного тока). Хотя одиночное замыкание на землю в незаземленной системе не вызывает прерывания в работе, важно, чтобы неисправность была обнаружена и немедленно устранена. Если не устранить неисправность и произойдет второе замыкание на землю на любой из двух других фаз, возникнет ток короткого замыкания.Этот ток короткого замыкания может привести к срабатыванию одного или нескольких автоматических выключателей. Состояние двойного замыкания на землю показано на следующем рисунке.

Путь тока в незаземленной распределительной системе, возникающий в результате заземления на двух разных фазах

Цепи обнаружения замыкания на землю для использования в незаземленных системах для индикации наличия замыкания на землю показаны ниже. На дополнительном рисунке (b) показана схема обнаружения замыкания на землю на борту Patriot State .Три одинаковые лампы подключены к трехфазному сетевому напряжению. Каждая лампа имеет последовательно включенный резистор для ограничения линейного тока в случае одиночного замыкания на землю. Точка соединения трех ламп соединена с землей (корпусом) через нормально замкнутый переключатель с пружинным возвратом. Короткое замыкание на землю с низким сопротивлением на любой из трех горячих линий приведет к тому, что соответствующая лампа будет тускло гореть или даже погаснуть (в зависимости от серьезности замыкания на землю), а две другие лампы будут гореть ярче; при отсутствии замыканий на землю все три лампы будут тусклыми.Три лампы должны иметь одинаковую мощность и номинальное напряжение, равное линейному напряжению. Нормально замкнутый переключатель с пружинным возвратом обеспечивает средство для сравнения индикации нормального замыкания и замыкания на землю. При размыкании переключателя с пружинным возвратом цепь обнаружения замыкания на землю отключается от корпуса судна, и все три лампы должны вернуться в состояние тусклого света.

Обнаружение заземления для незаземленных распределительных сетей: (a) Однофазное или постоянное напряжение (b) Трехфазное, низкое напряжение (c) Трехфазное, высокое напряжение

Случайные замыкания на землю следует устранять как можно скорее, поскольку даже одно замыкание на землю плохо влияет на изоляцию.Одиночное замыкание на землю удваивает электрические нагрузки на оставшуюся изоляцию, тем самым увеличивая возможность пробоя изоляции в двух других фазах. Удвоенные электрические напряжения вызывают вдвое большую утечку электронов через изоляцию, ускоряя ее разрушение и сокращая срок ее службы. Это показано на рисунке 3. Сопротивление изоляции между каждым проводником и землей составляет R Ом. При приложении 120 вольт между двумя проводниками напряжение между каждым проводом и землей составляет 60 вольт.Однако, если один проводник имеет состояние замыкания на землю, как показано пунктирной линией на рис. 3b, разница напряжений между другим проводником и землей возрастет до 120 вольт. Следовательно, напряжение на изоляцию незаземленного проводника удваивается, и если слабое место в изоляции незаземленного проводника вызывает его разрыв, это может привести к короткому замыканию.

Распределение напряжения между проводниками и землей

Устранение неисправностей в незаземленных распределительных системах

Неисправности в незаземленных распределительных сетях обычно проявляются отказом устройства в работе, индикацией на устройстве обнаружения замыкания на землю, задымлением или перегревом кабеля.Короткое замыкание и размыкание относительно легко обнаружить, на них указывают перегоревшие предохранители, сработавшие автоматические выключатели и пропадание напряжения соответственно. С другой стороны, неисправности заземления, если они не сопровождаются коротким замыканием или обрывом, обычно локализуются в процессе устранения. Цепь замыкания на землю может быть определена путем размыкания выключателей на распределительной панели по одному, пока устройство обнаружения заземления на распределительном щите не покажет нормальное состояние. Замыкание каждого выключателя перед включением следующего сводит к минимуму прерывание работы.Следует избегать размыкания выключателей, питающих жизненно важные вспомогательные устройства, до тех пор, пока резервное оборудование не будет введено в эксплуатацию. Если эта процедура не дает результата, либо происходит замыкание на землю в генераторе, либо присутствует более одного заземления.

Множественные замыкания на землю можно обнаружить, размыкая выключатели по одному и оставляя их разомкнутыми до тех пор, пока световые индикаторы обнаружения замыкания на землю не покажут нормальное состояние. Затем, оставив выключатель при замыкании на землю разомкнутым, следует замкнуть другие выключатели до тех пор, пока не будет указано другое замыкание на землю.Замыкание на землю в генераторе можно определить, передав нагрузку на другую машину и отключив подозрительную машину от линии. Если генератор имеет замыкание на землю, его отключение должно вернуть световые индикаторы заземления в нормальное состояние. Отслеживание фактического местоположения проводника, поврежденного заземлением, лучше всего выполнять с помощью мегомметра. При этом выключатель заземленной неисправной цепи должен быть заблокирован в разомкнутом состоянии, а над выключателем должен висеть знак «Не работайте в непосредственной близости». На рисунке 4 показан метод мегомметра для отслеживания заземления, которое может быть в кабеле питания, стартере, кабеле двигателя или в самом двигателе.Перед проверкой сопротивления изоляции обязательно убедитесь, что цепь обесточена. Затем кабель питания можно проверить, применив мегомметр между металлической рамой двигателя и кабелем питания. Нулевое показание мегомметра указывает на замыкание на землю.

Отслеживание земли в процессе ликвидации

Заземление на конечной шине 120 В.

Конечная шина на 120 вольт обеспечивает распределение электроэнергии для освещения, бытовых приборов, а также для электрических розеток (вилок) на 120 вольт.Зубчатый конец розетки – это заземляющее соединение. Это гарантирует, что любой прибор, электроинструмент и все остальное, что подключается к вилочному концу розетки, надежно заземлено на корпусе судна. Это обеспечивает защиту от замыканий на землю от замыканий на землю с высоким или низким сопротивлением при напряжении 120 В переменного тока. устройств, обеспечивая безопасный путь для электричества в случае замыкания на землю. Эта цепь заземления также позволяет оборудованию обнаружения замыкания на землю обнаруживать замыкание на землю в распределительном щите.

Обзор заземления

Все электрическое оборудование и розетки на борту судна надежно заземлены , к корпусу, так что в случае замыкания на землю лампы заземления на распределительном щите укажут на неисправность. Хотя все электрическое оборудование на борту надежно заземлено на корпусе, этот тип распределительной системы называется незаземленной системой распределения электроэнергии . Это связано с тем, что резисторы, включенные последовательно с лампами обнаружения заземления, предотвращают ток короткого замыкания, последующее срабатывание выключателей и перебои в подаче электроэнергии.Причина очевидна: вы хотите получить предупреждение перед потерей жизненно важного оборудования. Незаземленная распределительная система выдает это предупреждение.

Прямые комментарии Уильяму Хейнсу [email protected]
Пн, 01 июля 1996 г.
Техническое руководство TSPS © 1995 Массачусетская морская академия

Распределительные щиты

– Руководство по электрическому монтажу

Распределительные щиты

, включая главный низковольтный распределительный щит (MLVS), критически важны для надежности электрической установки.Они должны соответствовать четко определенным стандартам, регулирующим проектирование и строительство распределительных устройств низкого напряжения.

Распределительный щит – это точка, в которой входящий источник питания разделяется на отдельные цепи, каждая из которых управляется и защищается предохранителями или коммутационным устройством распределительного щита. Распределительный щит разделен на ряд функциональных блоков, каждый из которых включает в себя все электрические и механические элементы, которые способствуют выполнению заданной функции.Он представляет собой ключевое звено в цепочке надежности.

Следовательно, тип распределительного щита должен быть идеально адаптирован к его применению. Его конструкция и конструкция должны соответствовать применимым стандартам и методам работы.

Корпус распределительного щита обеспечивает двойную защиту:

Защита распределительного устройства, показывающих приборов, реле, предохранителей и т. Д. От механических ударов, вибрации и других внешних воздействий, которые могут нарушить целостность работы (электромагнитные помехи, пыль, влага, паразиты и т. Д.)
Защита жизни человека от возможности прямого и непрямого поражения электрическим током (см. Степень защиты IP и индекс IK в Перечне внешних воздействий).

Типы распределительных щитов

Требования к нагрузке определяют тип устанавливаемого распределительного щита.

Распределительные щиты

могут различаться в зависимости от типа применения и принятого принципа конструкции (особенно в отношении расположения шин).

Распределительные щиты в соответствии с конкретными приложениями

Основными типами распределительных щитов являются:

Главный распределительный щит низкого напряжения – MLVS – (см. Рисунок E27a)
Центры управления двигателями – MCC – (см. Рисунок E27b)

Рис. E27 – Примеры главного распределительного щита низкого напряжения и центра управления двигателями

[a] Главный распределительный щит низкого напряжения – MLVS – (Prisma P) с входными цепями в виде шинопроводов
[b] MLVS + центр управления двигателем – MCC – (Okken)

Вспомогательные распределительные щиты (см. Рисунок E28)

Рис.E28 – Дополнительный распределительный щит (Prisma G)

Конечные распределительные щиты (см. Рисунок E29)

Рис. E29 – Конечные распределительные щиты

Распределительные щиты для конкретных применений (например, отопление, лифты, промышленные процессы) могут быть расположены:

Рядом с главным распределительным щитом НН, или
Рядом с рассматриваемым приложением

Распределительные щиты вторичного распределения и конечные распределительные щиты обычно распределены по всему объекту.

Две технологии распределительных щитов

Различают:

Универсальные распределительные щиты, в которых распределительные устройства, предохранители и т. Д. Крепятся к шасси в задней части шкафа
Функциональные распределительные щиты для специальных применений, основанные на модульной и стандартизированной конструкции.

Универсальные распределительные щиты

Распределительное устройство, плавкие предохранители и т. Д. Обычно располагаются на шасси в задней части шкафа.Приборы индикации и управления (счетчики, лампы, кнопки и т. Д.) Устанавливаются на лицевой стороне распределительного щита.

Размещение компонентов внутри корпуса требует очень тщательного изучения, принимая во внимание размеры каждого элемента, соединения, которые необходимо выполнить, и зазоры, необходимые для обеспечения безопасной и безотказной работы.

Щиты распределительные функциональные

Обычно предназначенные для конкретных приложений, эти распределительные щиты состоят из функциональных модулей, которые включают распределительные устройства вместе со стандартными аксессуарами для монтажа и подключений, что обеспечивает высокий уровень надежности и большую емкость для внесения изменений в последнюю минуту и в будущем.

Много преимуществ

Использование функциональных распределительных щитов распространилось на все уровни распределения электроэнергии низкого напряжения, от главного распределительного щита низкого напряжения (MLVS) до конечных распределительных щитов, благодаря их многочисленным преимуществам:

Модульность системы, которая позволяет интегрировать многочисленные функции в один распределительный щит, включая защиту, обслуживание распределительного щита, эксплуатацию и обновления
Распределительный щит проектируется быстро, поскольку требует простого добавления функциональных модулей
Сборные компоненты можно установить быстрее
Наконец, эти распределительные щиты проходят типовые испытания, которые гарантируют высокую степень надежности.

Функциональные распределительные щиты Prisma G и P производства Schneider Electric требуют до 3200 А и предлагают:

Гибкость и простота сборки распределительных щитов
Сертификация распределительного щита в соответствии со стандартом IEC 61439 и гарантия обслуживания в безопасных условиях
Экономия времени на всех этапах, от проектирования до установки, эксплуатации и модификации или модернизации
Простая адаптация, например, для соответствия определенным рабочим привычкам и стандартам в разных странах.

Рисунки На рисунке E27a, E28 и E29 показаны примеры функциональных распределительных щитов для всех номинальных мощностей, а На рисунке E27b показан мощный промышленный функциональный распределительный щит.

Основные виды функциональных блоков

В функциональных распределительных щитах используются три основные технологии.

Фиксированные функциональные блоки (см. Рис. E30)

Эти блоки нельзя изолировать от источника питания, поэтому любое вмешательство по техническому обслуживанию, модификациям и так далее требует отключения всего распределительного щита.Однако можно использовать съемные или выдвижные устройства, чтобы минимизировать время простоя и повысить доступность остальной части установки.

Рис. E30 – Сборка конечного распределительного щита с фиксированными функциональными блоками (Prisma G)

Отключаемые функциональные блоки (см. Рис. E31)

Каждый функциональный блок установлен на съемной монтажной пластине и снабжен средствами изоляции на стороне входа (сборные шины) и средствами отключения на стороне выхода (исходящие цепь) сторона.Таким образом, весь агрегат может быть снят для обслуживания, не требуя общего отключения.

Рис. E31 – Распределительный щит с отключаемыми функциональными блоками

Выдвижные функциональные блоки с выдвижным ящиком (см. Рис. E32)

Распределительное устройство и сопутствующие аксессуары для полной функции монтируются на выдвижном горизонтально выдвижном шасси. Эта функция обычно сложна и часто касается управления двигателем.

Изоляция возможна как со стороны входа, так и со стороны выхода за счет полного извлечения ящика, что позволяет быстро заменить неисправный блок без отключения питания остальной части распределительного щита.

Рис. E32 – Распределительный щит с выдвижными функциональными блоками в ящиках

Стандарты IEC 61439

Соблюдение применимых стандартов необходимо для обеспечения надлежащей степени надежности.

Стандартная серия 61439 МЭК («Низковольтные распределительные устройства и устройства управления») была разработана для того, чтобы предоставить конечным пользователям распределительных устройств высокий уровень уверенности с точки зрения безопасности и доступности мощности .

Безопасность Аспекты включают:

Безопасность людей (опасность поражения электрическим током),
Опасность пожара,
Опасность взрыва.

Доступность электроэнергии является серьезной проблемой во многих сферах деятельности, с высоким возможным экономическим эффектом в случае длительного перерыва в работе, следующего за отказом распределительного щита.

Стандарты устанавливают требования к проектированию и проверке, так что не следует ожидать отказа в случае неисправности, нарушения или работы в тяжелых условиях окружающей среды.

Соответствие стандартам гарантирует правильную работу распределительного щита не только в нормальных, но и в сложных условиях.

Три элемента стандартов IEC 61439-1 и 61439-2 в значительной степени способствуют повышению надежности:

Четкое определение функциональных единиц
Формы разделения смежных функциональных блоков в соответствии с требованиями пользователя
Четко определенные проверочные испытания и текущая проверка

Стандартная структура

Серия стандартов IEC 61439 состоит из одного базового стандарта (IEC 61439-1), определяющего общие правила, и нескольких связанных стандартов, детализирующих, какие из этих общих правил применяются (или нет, или должны быть адаптированы) для конкретных типов сборок:

IEC / TR 61439-0: Руководство по спецификации сборок
IEC 61439-1: Общие правила
IEC 61439-2: Силовые распределительные устройства и устройства управления
IEC 61439-3: Распределительные щиты, предназначенные для обслуживания обычных людей (DBO)
IEC 61439-4: Особые требования к узлам для строительных площадок (ACS)
IEC 61439-5: Узлы для распределения электроэнергии в сетях общего пользования
IEC 61439-6: Системы шинопроводов (шинопроводы)
IEC / TS 61439-7: Узлы для специальных применений, таких как пристани для яхт, кемпинги, рыночные площади, станции зарядки электромобилей.

Первое издание (IEC 61439-1 и 2) этих документов было опубликовано в 2009 году с пересмотром в 2011 году.

Основные улучшения стандарта IEC61439

По сравнению с предыдущей серией IEC60439, было внесено несколько значительных улучшений в пользу конечного пользователя.

Требования, основанные на ожиданиях конечного пользователя

Различные требования, включенные в стандарты, были введены для удовлетворения ожиданий конечного пользователя:

Работоспособность электроустановки,
Устойчивость к напряжению,
Максимальный ток,
Устойчивость к короткому замыканию,
Электромагнитная совместимость,
Защита от поражения электрическим током,
Возможности обслуживания и модификации,
Возможность установки на месте,
Защита от риска возгорания,
Защита от воздействия окружающей среды.

Четкое определение обязанностей

Роль различных участников была четко определена, и ее можно резюмировать с помощью следующего Рисунок E33.

Рис. E33 – Основные участники и обязанности, определенные в стандарте IEC 61439-1 & 2

Распределительные щиты

аттестованы как Сборка , включая коммутационные аппараты, контрольно-измерительное, защитное, регулирующее оборудование, со всеми внутренними электрическими и механическими соединениями и конструктивными деталями. Сборочные системы включают механические и электрические компоненты (корпуса, шины, функциональные блоки и т. Д.).

Оригинальный производитель – это организация, которая выполнила оригинальную конструкцию и связанную с ней проверку сборки в соответствии с соответствующим стандартом. Он отвечает за проверки конструкции , перечисленные в стандарте IEC 61439-2, включая многие электрические испытания.

Проверка может осуществляться под контролем органа по сертификации , предоставляющего сертификаты оригинальному производителю.Эти сертификаты могут быть переданы специалисту по спецификации или конечному пользователю по их запросу.

Производитель сборки , обычно производитель панелей, является организацией, которая берет на себя ответственность за завершенную сборку. Сборка должна быть завершена в соответствии с оригинальными инструкциями производителя. Если производитель сборки исходит из инструкций первоначального производителя, он должен снова провести новые проверки конструкции.

Такие отклонения также следует направлять производителю для проверки.

В конце сборки, плановые проверки должны быть выполнены производителем сборки (производитель панелей).

Результатом является полностью протестированная сборка, для которой первоначальным производителем была проведена проверка конструкции, а заводом-изготовителем – стандартные проверки.

Эта процедура обеспечивает лучшую видимость для конечного пользователя по сравнению с подходами «, частично прошедшими типовые испытания » и «, полностью прошедшими типовые испытания », предложенными в предыдущей серии стандартов IEC60439.

Разъяснения проверки конструкции, новые или обновленные требования к конструкции и текущие проверки

Стандарты IEC61439 также включают:

обновленные или новые требования к конструкции (пример: новое испытание на подъем)
тщательно прояснил проверки проекта, должны быть сделаны, и приемлемые методы, которые могут быть использованы (или нет) для выполнения этих проверок, для каждого типа требований.
более подробный список из плановых проверок, и более строгие требования к допускам.

В следующих параграфах представлена подробная информация об этих изменениях.

Требования к конструкции

Чтобы система сборки или распределительный щит соответствовали стандартам, применяются другие требования. Эти требования бывают двух типов:

Конструктивные требования
Производительность требований.

Подробный список требований см. В Рис. E34.

Конструкция сборочной системы должна соответствовать этим требованиям, ответственность за которые несет оригинальный производитель .

Проверка конструкции

Проверка конструкции, ответственность за которую несет оригинальный производитель , предназначена для проверки соответствия конструкции сборки или системы сборки требованиям этой серии стандартов.

Проверка конструкции может осуществляться:

Тестирование , которое следует провести на наиболее обременительном варианте (наихудшем случае)
Расчет , включая использование соответствующего запаса прочности
Сравнение с протестированным эталонным дизайном.

Стандарт IEC61439 многое прояснил определение различных методов проверки и очень четко определяет, какой из этих 3 методов может использоваться для каждого типа проверки конструкции, как показано на рис. Рис. E34.

Рис. E34 – Список проверок конструкции, которые необходимо выполнить, и доступные варианты проверки (таблица D.1 Приложения D к IEC61439-1)

No.

Признак для проверки

Пункты или подпункты

Доступны варианты проверки

Тестирование

Сравнение с эталонным дизайном

Оценка

Прочность материала и деталей:

10.2

Устойчивость к коррозии

10.2.2

ДА

НЕТ

Свойства изоляционных материалов:

10.2.3

Термическая стабильность

10.2.3.1

ДА

НЕТ

Устойчивость к аномальному нагреву и огню из-за внутренних электрических воздействий

10.2.3.2

ДА

НЕТ

ДА

Стойкость к ультрафиолетовому (УФ) излучению

10.2.4

ДА

НЕТ

ДА

Подъем

10.2.5

ДА

НЕТ

Механическое воздействие

10.2.6

ДА

НЕТ

Маркировка

10.2.7

ДА

НЕТ

Степень защиты корпусов

10.3

ДА

НЕТ

ДА

Зазоры

10,4

ДА

НЕТ

Пути утечки

10,4

ДА

НЕТ

Защита от поражения электрическим током и целостность цепей защиты:

10.5

Эффективная непрерывность между открытыми токопроводящими частями НКУ и защитной цепью

10.5.2

ДА

НЕТ

Устойчивость к короткому замыканию цепи защиты

10.5.3

ДА

НЕТ

Установка коммутационных устройств и компонентов

10,6

НЕТ

ДА

Внутренние электрические цепи и соединения

10.7

НЕТ

ДА

Клеммы для внешних проводов

10,8

НЕТ

ДА

Диэлектрические свойства:

10,9

Выдерживаемое напряжение промышленной частоты

10.9.2

ДА

НЕТ

Выдерживаемое импульсное напряжение

10.9,3

ДА

НЕТ

ДА

Пределы превышения температуры

10,10

ДА

ДА ^[a]

Устойчивость к короткому замыканию

10,11

ДА

ДА ^[b]

НЕТ

Электромагнитная совместимость (ЭМС)

10. Проверка пределов превышения температуры с помощью оценки (например, расчет) была ограничена и уточнена стандартом IEC61439 (2011). Как синтез:

для номинального тока ≤ 630 А и распределительных щитов с одним отсеком: расчет разрешен на основе сравнения между полными потерями мощности всех компонентов внутри корпуса и допустимой потерей мощности корпуса (измеренной испытанием с нагревательными резисторами. ), и обязательное 20% снижение номинального тока цепей
для номинального тока ≤ 1600 A и распределительного щита с одним или несколькими отсеками с максимум 3 горизонтальными перегородками для каждой секции: расчет разрешен на основе IEC / TR 60890, но с обязательным снижением номинального тока цепей на 20%. Проверка устойчивости к короткому замыканию по сравнению с эталонной конструкцией. уточнена в соответствии со стандартом IEC61439.
На практике в большинстве случаев эта проверка обязательна путем испытаний (типовых испытаний), и в любом случае сравнение с эталонной конструкцией возможно только для устройств защиты от короткого замыкания того же производителя и при условии что все остальные элементы очень строгого контрольного списка для сравнения проверены (Таблица 13 – «Проверка короткого замыкания путем сравнения с эталонной конструкцией: контрольный список» IEC61439-1).

Регулярная поверка

Регулярная поверка предназначена для обнаружения дефектов материалов и изготовления, а также для проверки надлежащего функционирования изготовленных узлов. Это находится в ведении сборочного производителя или сборщика панелей . Регулярная проверка выполняется для каждой изготовленной сборки или сборочной системы.

Необходимая проверка:

Рис. E35 – Список текущих проверок, которые необходимо выполнить

Регулярная проверка	Визуальный осмотр	Тесты
Степень защиты оболочек	Да	–
Зазоры	Да	, если D <минимальный зазор: проверка испытанием на устойчивость к импульсному напряжению , если при визуальном осмотре не видно, что он превышает минимальный зазор (например,грамм. если D <1,5 минимальных зазоров), проверка должна проводиться физическим измерением или испытанием на устойчивость к импульсному напряжению
Пути утечки	Да	или измерение, если визуальный осмотр неприменим
Защита от поражения электрическим током и целостность цепей защиты	Да	выборочная проверка герметичности соединений цепи защиты
Включение встроенных компонентов	Да	–
Внутренние электрические цепи и соединения	Да	или выборочная проверка герметичности
Клеммы для внешних проводов	–	номер, тип и обозначение клемм
Механическое управление	Да	эффективность механических исполнительных элементов замков и блокировок, в том числе связанных со съемными частями
Диэлектрические свойства	–	Испытание на прочность изоляции промышленной частотой. Для сборок с входной защитой до 250 А допускается проверка сопротивления изоляции путем измерения.
Электропроводка, рабочие характеристики и функции	Да	проверка полноты информации и маркировки, проверка электропроводки и функциональное испытание, если необходимо

Точный подход

Серия IEC 61439 представляет собой точный подход, призванный обеспечить коммутаторам необходимый уровень качества и производительности, ожидаемый конечными пользователями.

Приведены подробные требования к проекту и предложен четкий процесс проверки, который различает проверку проекта и обычную проверку.

Обязанности четко определены между первоначальным производителем, ответственным за дизайн, и производителем сборки, ответственным за сборку и доставку конечному пользователю.

Функциональные единицы

Тот же стандарт определяет функциональные единицы:

Часть сборки, включающая все электрические и механические элементы, которые способствуют выполнению одной и той же функции
Распределительный щит включает входящий функциональный блок и один или несколько функциональных блоков для исходящих цепей, в зависимости от эксплуатационных требований установки

Более того, в технологиях распределительного щита используются функциональные блоки, которые могут быть фиксированными, отключаемыми или выкатными (см. Индекс обслуживания и Рис. E30, E31 и E32).

Формы

(см. рис. E36)

Разделение функциональных блоков внутри сборки обеспечивается формами, которые определены для разных типов операций.

Различные формы пронумерованы от 1 до 4 с вариантами, обозначенными «a» или «b». Каждый шаг вверх (от 1 до 4) является накопительным, то есть форма с большим номером включает характеристики форм с меньшим номером. Стандарт различает:

Форма 1: без разделения
Форма 2: Отделение сборных шин от функциональных блоков
Форма 3: Отделение сборных шин от функциональных блоков и отделение всех функциональных блоков друг от друга, кроме их выходных клемм
Форма 4: То же, что и для Формы 3, но с разделением выходных терминалов всех функциональных блоков, одного от другого

Решение о том, какую форму реализовать, является результатом соглашения между производителем и пользователем.Функциональный диапазон Prima предлагает решения для форм 1, 2b, 3b, 4a, 4b.

Рис. E36 – Представление различных форм функциональных распределительных щитов низкого напряжения

За пределами стандарта

Несмотря на улучшения, внесенные серией IEC 61439 по сравнению с предыдущей версией IEC 60439, все же существуют некоторые ограничения. В частности, для производителя сборки или сборщика панелей, объединяющего оборудование и устройства из разных источников (производителей), проверка конструкции не может быть полной.Все различные комбинации оборудования из разных источников не могут быть протестированы на стадии проектирования. При таком подходе соответствие стандарту не может быть достигнуто во всех конкретных конфигурациях. Соответствие ограничено ограниченным количеством конфигураций.

В этой ситуации конечным пользователям рекомендуется запрашивать сертификаты тестирования, соответствующие их конкретной конфигурации, а не только действительные для общих конфигураций.

С другой стороны, IEC 61439 устанавливает строгие ограничения на замену устройства устройством из другой серии, в частности, для проверки повышения температуры и устойчивости к короткому замыканию.Только замена устройств той же марки и серии, то есть того же производителя и с такими же или лучшими ограничивающими характеристиками (I ² t, Ipk), может гарантировать сохранение уровня производительности. Как следствие, замену на другое устройство другого производителя можно только проверить. путем тестирования (например, «типовые испытания») на соответствие стандарту IEC61439 и гарантии безопасности сборки.

Напротив, в дополнение к требованиям, предъявляемым серией IEC 61439, подход полной системы , предложенный таким производителем, как Schneider Electric, обеспечивает максимальный уровень уверенности.Все различные части сборки поставляются оригинальным производителем. Испытываются не только типовые комбинации, но и проверяются и проверяются все возможные комбинации, допускаемые конструкцией сборки.

Высокий уровень производительности достигается благодаря стандарту Protection Coordination , где гарантируется совместная работа защитных и переключающих устройств с внутренними электрическими и механическими соединениями и конструктивными элементами. Все эти устройства были разработаны с учетом этой цели.Все соответствующие комбинации устройств проходят испытания. Остается меньше риска по сравнению с оценкой путем расчетов или только на основе каталогизированных данных. (Координация защиты более подробно описана в главе Распределительное устройство низкого напряжения: функции и выбор).

Только полный системный подход может обеспечить необходимое спокойствие для конечного пользователя, независимо от возможных нарушений в его электрической установке.

Испытания на устойчивость к внутренней дуге

Международный стандарт IEC 61439-2 ^[1] позволяет проектировать и производить надежные сборки и обеспечивает высокую доступность энергии.Однако всегда существует риск, даже очень ограниченный, внутреннего дугового короткого замыкания в течение срока службы узлов. Например, это может быть связано с:

токопроводящие материалы, случайно оставленные в узлах во время производства, монтажа или обслуживания
въезд мелких животных, например мышь, змея,…
материальный дефолт или недостаточная квалификация персонала
отсутствие обслуживания
ненормальные рабочие условия, вызывающие перегрев и, в конечном итоге, внутреннее дуговое замыкание;

Возгорание дуги внутри сборки вызывает различные физические явления, вызывает очень сильный перегрев (тепловая лавина) и особенно высокое избыточное давление внутри шкафа, что создает опасность для людей, находящихся в непосредственной близости от сборки (внезапное открывание дверей, выброс горячего воздуха). материалы или газы вне корпуса…).

Для оценки способности сборки выдерживать внутреннее избыточное давление, была составлена публикация IEC / TR 61641 ^[2] (технический отчет). Он предоставляет общую ссылку на стандартизованный метод испытаний, а также критерии для проверки результатов испытаний.

IEC / TR 61641 оценивает способность узла ограничивать риск получения травм и повреждения узлов, а также время простоя и время, необходимое для восстановления работоспособности после дуги из-за внутренней неисправности.

Важно отметить, что это добровольный тест, проводимый по усмотрению производителя и по согласованию с заказчиком. Характеристики внутренней дуги можно оценить, например, в следующих случаях:

сборки для приложений, требующих непрерывного обслуживания высокого уровня
узлов для критических зданий
устанавливаются в местах, доступных для неквалифицированного персонала, и на ток короткого замыкания, равный или превышающий 16 кА, с немгновенным отключением.

7 критериев оценки

IEC / TR 61641 определяет 7 критериев оценки результатов испытаний на внутреннюю дугу (более подробную информацию см. В IEC / TR 61641: 2014):

1 = Двери и панели остаются надежно закрепленными и не открываются;
2 = Никакая часть сборки массой более 60 г не должна быть выброшена;
3 = Из-за дуги не образуются дыры во внешних частях оболочки ниже 2 м на сторонах, объявленных доступными;
4 = Индикаторы (хлопчатобумажная ткань, расположенная вертикально близко к узлу) не загораются.Индикаторы, возгорающиеся в результате горения краски или наклеек, исключаются из этой оценки;
5 = Схема защиты доступной части корпуса по-прежнему действует в соответствии с IEC 61439-2;
6 = Сборка может ограничивать дугу в определенной области, где она была инициирована, и нет распространения дуги на другие области внутри сборки;
7 = После устранения неисправности или после изоляции или разборки затронутых функциональных блоков в определенной области возможна аварийная работа оставшейся сборки.

Классификация (класс дуги)

По результатам тестирования по 7 критериям оценки определена следующая классификация:

Рис. E37 – Классификация сборок согласно испытаниям на внутреннюю дугу (таблица A.1 стандарта IEC / TR 60641: 2014)

Классификационный элемент	Классификации
Узел, протестированный в соответствии с IEC / TR 61641	Класс дуги A защита персонала.(Критерии с 1 по 5)
	Класс дуги B защита персонала плюс искрение, ограниченное определенной зоной внутри сборки (критерии с 1 по 6).	При наличии соглашения между пользователем и производителем могут применяться меньшие или иные критерии.
	Класс дуги C Защита персонала плюс искрение, ограниченное определенной зоной внутри сборки. Возможна ограниченная работа после неисправности.(Критерии с 1 по 7)
	Класс дуги I Узел, обеспечивающий защиту с помощью зон защиты от дугового зажигания.
Доступ	Ограничено (по умолчанию)	Доступ к сборке имеют только уполномоченные лица.
Доступ	Без ограничений	Сборка может быть размещена в месте, доступном для всех, в том числе и для обычных людей.

Класс I: зоны с защитой от дугового воспламенения

Класс I – это совершенно другой подход по сравнению с другими классами.

В маловероятном случае возникновения дуги в сборке классы A, B и C сосредоточены на последствиях воздействия дуги, в то время как класс I придерживается философии «предотвращение лучше, чем лечение».

Класс I направлен на резкое снижение риска возникновения дугового короткого замыкания путем изолирования каждого проводника по отдельности, насколько это возможно, твердой изоляцией.

Класс I может быть ограничен определенными зонами сборки, как заявлено производителем, например функциональным блоком или отсеком (ями) сборных шин.Эти зоны, обеспечивающие защиту в соответствии с классом I, называются зонами с защитой от дугового воспламенения . Изоляция должна обеспечивать защиту от прямого контакта в соответствии с IP 4X согласно IEC 60529 ^[3] и выдерживать испытание на диэлектрическую прочность, в 1,5 раза превышающее нормальное испытательное значение для сборки.

Рис. E38 – Пример полностью изолированной шины, снижающей риск возгорания внутренней дуги (вертикальная шина Okken MCC, Schneider Electric)

Испытание внутренней дуги

Основная цель испытания на внутреннюю дугу состоит в том, чтобы продемонстрировать, насколько это возможно, повышенный уровень безопасности персонала, находящегося вблизи узла, при возникновении внутреннего дугового замыкания.

Во время теста одежда персонала моделируется «индикаторами» вокруг сборки. Индикаторы состоят из хлопка разных оттенков, чтобы имитировать стандартную одежду или легкую рабочую одежду (т. Е. Отображать монтажную установку в зонах неограниченного или ограниченного доступа).

Рис. E39 – Пример сборки, подготовленной для испытания на внутреннюю дугу, с «индикаторами», видимыми спереди и сбоку (Okken, Schneider Electric)

Еще одно основание для проведения испытаний на внутреннюю дугу в сборке – продемонстрировать влияние неисправности на саму сборку.В некоторых случаях, как определено классом Arcing, стоит ограничить повреждение дуги частью сборки, чтобы остальная часть сборки (или ее часть) могла быть повторно запитана для ограниченного использования после небольшое обслуживание.

Обнаружение и устранение дугового замыкания

Существует еще один подход к управлению внутренним дуговым замыканием:

Некоторые реле могут обнаруживать дуговое замыкание в сборке, обычно по свету дугового замыкания, возможно, в сочетании с измерением тока.Такие реле могут обнаружить неисправность даже за несколько миллисекунд
При обнаружении дугового короткого замыкания это реле может вызвать «мгновенное» отключение автоматического выключателя, расположенного выше по цепи. Это позволяет резко ограничить энергию, выделяемую при дуговом замыкании. См. Пример Рис. E40 ниже.
Кроме того, можно активировать работу устройства гашения внутренней дуги, что обеспечивает максимальную эффективность в сокращении продолжительности дугового замыкания (менее 5 мс).

Эта тема в настоящее время развивается в комитетах по стандартизации, как для продуктов, так и для стандартов на оборудование.Степени защиты, обеспечиваемые корпусами (код IP) Виртуальный коммутатор

меняет качество обслуживания

Центральная служба

Централизация – ключ к отличному обслуживанию клиентов. У вас есть общие основные цели, которым должна быть привержена вся команда. Но как это измерить и контролировать? Виртуальный коммутатор функционирует как инструмент централизованного управления вызовами и организует все активные вызовы в вашем веб-браузере, поэтому обращения в службу поддержки и цели, наконец, объединяются.

Обеспечение вашей команды представителей и голоса вашей компании, вашего регистратора инструментами для предоставления первоклассных услуг – это движущая сила виртуального коммутатора. Обеспечение очереди вызовов сети с высоты птичьего полета позволяет управлять всеми обращениями в службу поддержки на основе разрешений. Повышение качества обслуживания начинается с осведомленности, поэтому виртуальный коммутатор отображает все данные о ваших звонках в реальном времени в одном месте.

Как это работает:

❌✅Каждый внутренний номер в вашей сети вызовов или в указанной очереди доступен в визуальной сетке: красный цвет означает, что линия занята, зеленый означает, что она свободна.

Звонки можно совершать, отвечать или переадресовывать прямо с этого экрана, чтобы ваши клиенты добрались до нужного пункта назначения как можно быстрее.

Когда клиент звонит, на всплывающем экране отображается его информация, чтобы ему не пришлось повторяться. Всплывающие окна также помогают понять, с кем вы разговариваете.

Особенности The Fancier

При развертывании Virtual Switchboard вы консолидируете контроль обслуживания клиентов и получаете доступ к элегантным функциям, которые предотвращают неудовлетворительные обращения в службу поддержки до того, как они произойдут:

«Врезаться» в активные звонки

«Слушайте» все звонки, сделанные в вашей сети или в очереди

«Шепотом» кому-либо в вашей сети, чтобы ваш клиент не слышал

«Записать» любой или все звонки

Возможность хронометрировать и записывать все звонки в вашей сети упрощает отслеживание производительности сотрудников и проверку деталей разговора или инцидента.Поскольку виртуальный коммутатор направляет все обращения в службу поддержки в одно место, становится просто измерить уровень предоставляемых услуг и сравнить его с целями компании. Независимо от вашей отрасли, развертывание Virtual Switchboard как части вашей телефонной системы VoIP и процесса обслуживания клиентов может значительно повысить уровень обслуживания, которое ваша компания предоставляет своим клиентам.

Электрощитовая это: Электрощитовая – это… Что такое Электрощитовая?

Электрощитовая продукция – каталог МЗЭМИ

Как сделать жилым помещение с электрощитовой за стеной?

Чем опасна электрощитовая

Какой уровень излучения допустим

Как проверить излучение

Что, если нормы излучения превышены

Что делать вам

Покрытие пола в электрощитовой: фальшпол, технический линолеум

Какие требования предъявляются к полу в электрощитвой

Какой вид пола предпочтительней в электрощитовой

Требования к дверям для электрощитовой

Противопожарные двери в электрощитовую | «Лидер-Двери» в Москве

Требования

Конструктивные особенности

Можно ли использовать электрощитовую для хранения инвентаря. Нормативные акты.

Эксплуатация электрощитовой: законные основания

Приказ Министерства Труда от 24 июля 2013 года (номер 328н)

Завод щитового электрооборудования “ТПЭ-Тяжпромэлектро” – Статьи

article — Требования к помещениям для электрощитовых и распределительных устройств

Роль электрического распределительного щита в потоке электроэнергии: Энергетические службы Восточного побережья

Электропитание платы

▷ Распределительное устройство и распределительное устройство: функции и отличия

Введение

Распределительное устройство

Щит электрический

Основные компоненты распределительного щита

Различия между распределительными устройствами и распределительными устройствами

против распределительного щита и их применение в реальном мире

– mssysoft

Основы

Техническое руководство TSPS

Таблица сводных данных по нагрузке

Система распределения электроэнергии

Главный распределительный щит

Щит аварийный

Береговая мощность

Незаземленная распределительная система

Устранение неисправностей в незаземленных распределительных системах

Заземление на конечной шине 120 В.

Обзор заземления

– Руководство по электрическому монтажу

Типы распределительных щитов

Распределительные щиты в соответствии с конкретными приложениями

Две технологии распределительных щитов

Универсальные распределительные щиты

Щиты распределительные функциональные

Много преимуществ

Основные виды функциональных блоков

Стандарты IEC 61439

Стандартная структура

Основные улучшения стандарта IEC61439

Требования, основанные на ожиданиях конечного пользователя

Четкое определение обязанностей

Разъяснения проверки конструкции, новые или обновленные требования к конструкции и текущие проверки

Требования к конструкции

Проверка конструкции

Регулярная поверка

Точный подход

Функциональные единицы

Формы

За пределами стандарта

Испытания на устойчивость к внутренней дуге

7 критериев оценки

Классификация (класс дуги)

Класс I: зоны с защитой от дугового воспламенения

Испытание внутренней дуги

Обнаружение и устранение дугового замыкания

меняет качество обслуживания

Центральная служба

Как это работает:

Особенности The Fancier

Больше новостей

Добавить комментарий Отменить ответ
