Подводка электричества к дому под землей: Ввод кабеля в дом под землей | Полезные статьи

Ввод в дом электричества с помощью кабеля под землей

Автор Alexey На чтение 7 мин. Просмотров 2.6k. Опубликовано 09.04.2016 Обновлено 09.04.2016

Решение осуществить ввод электричества в частный дом подземным кабелем   вместо воздушных линий имеет ряд преимуществ:

• Подземный ввод не портит архитектурный дизайн и  завершённость стиля. Часто именно эта причина  становиться основной при выборе способа   подключения  для фешенебельных  особняков и коттеджей;
• не  подверженность  подземного кабеля к погодным  воздействиям   разрушительного  характера;
• пожарная безопасность подземного  ввода –   если в земле  произойдёт  короткое замыкание и возникнет дуга, то очень  низка  вероятность того, что пострадают люди или имущество;
• подземная проводка защищена от вандализма и кражи  проводов, что важно, если дом оставляется на долгое время без присмотра.

прокладка кабеля под землей

Общие принципы

Подземная прокладка кабеля может стать единственным абсолютно  безопасным способом подключения здания к сети, если требуется  осуществить ввод электричества в деревянный дом, являющийся объектом повышенной пожарной опасности.

При подключении здания из дерева при помощи воздушного ввода  наиболее опасным участком является отрезок вводного кабеля,  проложенного по стене из горючего материала. От усадки, сдвига,  набухания деревянных конструкций изоляция проводов может  повредиться, следствием чего станет короткое замыкание и возникновение дуги,  поджигающей дом.

Различные способы защиты проводов не дают такой безопасности, как  кабель, проложенный под землёй.

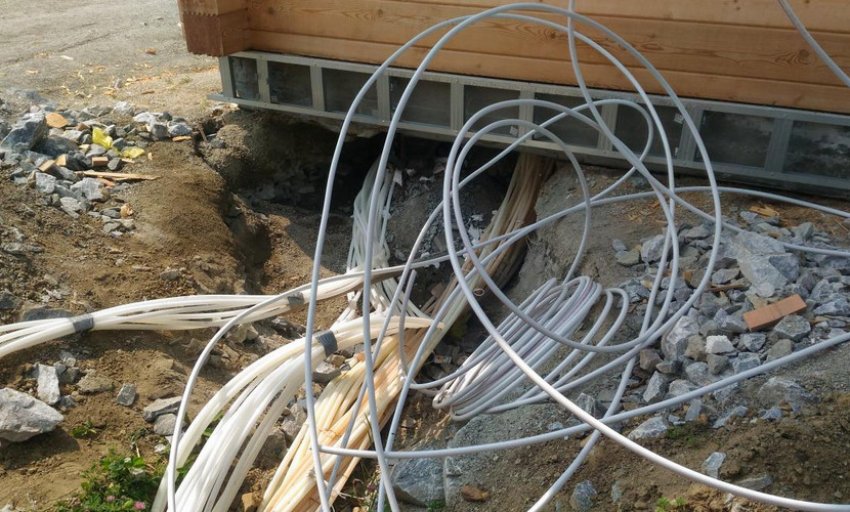

Ввод в здание кабелем через гофру

Более  высокая стоимость подземного  ввода.

Для  принятия  решения, необходимо учесть  дополнительные издержки,  связанные с  подземным вводом:

• Более высокая цена подземного кабеля соответствующего  сечения,  по сравнению с проводами воздушной линии;
• Затраты на строительные материалы и конструкции,  требуемые  для подземной прокладки.
• Стоимость земляных работ;
• Необходимость потратить время и средства для получения  соответствующих разрешений на земляные работы.

Уязвимости подземного вводного кабеля

Подземный ввод электричества в дом хоть и является намного безопаснее  по сравнению с воздушными проводами, но полностью неуязвимым его  считать нельзя.

Движения почвы (вспучивание, проседание, горизонтальный сдвиг),  связанные с глубинными тектоническими процессами,  промерзанием грунта и течением грунтовых вод, могут повредить  подземный кабель. Также необходимо учитывать давление корневой  системы больших деревьев.

Кабель в гофре

Нельзя сбрасывать со счетов влияние микроорганизмов, насекомых и  грызунов. Кроме этого, защищённый подземный кабель подвержен  старению и коррозионным процессам, течение которых будет зависеть  от совокупности различных условий –  химического состава почвы,  насыщения её водой,   влияния живых  организмов, воздействия тепловых  колебаний и вибраций.

И само собой, подземный ввод может  пострадать  от  различных  случайностей, связанных  с  человеческим   фактором и техногенными  происшествиями.

Получение разрешений на подземный ввод

Приняв окончательной решение, необходимо будет сделать проект  энергоснабжения. Техническая документация должна быть составлена  по всем правилам, поэтому разработкой чертежей и планов  должны заниматься специалисты из соответствующих организаций.

Также они должны определить марку кабеля и сделать расчёт сечения  его токопроводящих жил. Если бы речь шла о подключении к домашней  электросети подземной электропроводкой пристройки на частном  участке, где гарантированно нет никаких коммуникаций, то волокиты  с бумажной работой можно было бы избежать.

Но без соответствующего  разрешения не обойтись,   осуществляя  ввод электричества в  деревянный дом, или в любое другое здание,   где требуется подключение  к общей линии  электропередач.

Чтобы получить проект энергоснабжения необходимо выполнить  ряд технических условий, среди которых в обязательном порядке  нужно будет получить разрешение на земляные работы,  которое должны одобрить службы,  отвечающие за  различные коммуникации и объекты –

• линии электропередач,  системы связи,
• газопроводы,
• водопроводы,
• канализационные трубы,
• теплотрассы,
• дороги,
• зелёные насаждения,
• здания и сооружения.

Таким образом, проводится трассировка участка – если в  непосредственной близости от  предполагаемой прокладки  кабеля находятся различные коммуникации, то необходимо  будет  пригласить ответственных за  них лиц  для согласования расположения  траншеи и  контроля проводимых работ.

Соответствие кабельной продукции

Для ввода электричества в дом должны применяться исключительно  кабели, предназначенные для прокладки под землёй.  Поскольку провода и изоляция находятся под давлением грунтовых масс,   для  данного  типа кабельной продукции   предусматривается специальная  оплётка –   броня.

Первая буква «В» в маркировке указывает,  что используются медные  токопроводящие жилы,  покрытые изоляцией из полихлорвинила.  Если первой идёт литера «А»,  то кабельные жилы – алюминиевые.

Кабель ВБбШв

В кабеле ВБбШв, бронирование осуществляется при помощи  профилированной стальной ленты,  (сочетание букв «Бб» в маркировке) , которая  наматывается  по спирали на  внутренний слой изоляции,  тем самым предупреждая  повреждение внутренних  жил об острые предметы в почве.

Кабель ВКБШв

Кабель ВКБШв имеет броню в виде комбинации переплетённой  стальной проволоки  (литера «К») и  металлической полосы  с антикоррозионным  покрытием (буква «Б»).

Таблица кабелей различного сечения и допустимое давление на них

В кабеле ВББШв броня состоит из двух стальных лент, взаимно перекрывающих стыки.  Буквосочетание  «Шв»  указывает,  что  внешняя защита  от проникновения влаги выполнена в виде полихлорвинилового шланга.  Дальше следует количество токонесущих жил и  сечение проводов.

Кабель ВББШв

Перед прокладкой  необходимо проверить  мегомметром изоляцию  между токонесущими жилами и броней. Данную процедуру повторяют дважды: для уложенного в  траншее кабеля, и после его засыпки.

Защита кабельной укладки

Описанные выше кабели укладываются волнообразно,  без   натяжения   в траншею глубиной 90 см  (обязательно ниже точки промерзания грунта)   на  слой насыпного песка, 15-20 см  толщиной.

В обычных условиях дополнительной защиты не требуется,  и  уложенный  кабель засыпают ещё одним слоем песка,   высотой 20-30 см.  Потом на  него укладывают   предупреждающую ленту,  после  чего траншею  засыпают землей  полностью,  утрамбовывая.

Поскольку земля даст усадку, необходимо над траншеей  сделать небольшой холмик.  Если требуется проложить  кабель под дорогой или площадкой,  то для дополнительной защиты  используют железобетонную или  металлическую трубу,  защищённую от коррозии,   диаметром в два-три раза превышающим  толщину кабеля.

лента на кабель

Если грунт недостаточно плотный и подвержен сдвигам, или  насыщен грунтовыми водами, то для  дополнительной защиты  необходимо сделать защитный лоток из  влагостойких  кирпичей или  бетонных  блоков.  Сверху лоток  накрывают бетонными  плитами.

Если грунт  очень неустойчивый,  или требуется  максимальная  надёжность ввода,  то изготовляют монолитный кабельный канал из  железобетона, накрывая  армированными плитами.

Ввод кабеля через фундамент

  Выходы кабеля

Выходящий для подключения к столбу из земли кабель должен  быть защищён на высоту 2м изогнутой у основания металлической трубой.

Радиус изгиба должен быть не менее двадцати диаметров  кабельной оболочки.  Подобным образом осуществляется  защита ввода при выходе возле стены, и при переходе через неё.

Прокладка кабеля через стену здания

Чтобы сделать ввод электричества через фундамент, в  нём необходимо пробить  отверстие в несколько  раз большее диаметра  кабеля.

герметизация кабеля пенобетоном

В данное отверстие вставляется металлическая толстостенная труба,  чтобы её торцы выступали с обеих сторон  на 10-15 см.  Нужно следить, чтобы кромки стенок трубы  не повредили  кабельную оболочку.   После прокладки  кабеля полость  трубы герметизируется  при  помощи огнестойкого,  легко  демонтируемого материала  (стекловата,  пенобетон).

Предостережения

Нельзя применять для ввода в дом электричества кабели, не  предназначенные для этих целей.

Существуют гофрированные трубы с двойными стенками  из полихлорвинила низкого давления, в  которые можно прокладывать  незащищённые  провода и  кабельные изделия.

Но, учитывая высокие требования к вводу в дом ответвления от  линии электропередач, для подземной прокладки можно использовать  только бронированные кабели описанных выше марок.

Нельзя под землей укладывать кабель  в металлическую трубу по всей  длине – при наполнении её грунтовыми  водами, если случится мороз, то  образовавшийся лёд повредит кабель.

Также от расширения  льда повредится металлическая труба, что в  будущем повлечёт деформацию стенок, и  в дальнейшем повреждение  брони  кабеля об рваные края.

При движении почвы стыки труб будут смещаться, тем самым  повреждая оболочку.  Сварные швы от натяжений  могут потрескаться, к тому же,  после сварки  нельзя будет защитить от  коррозии  внутренние стенки трубы, от  чего там будут образовываться  наслоения ржавчины, которые могут повредить изоляцию.

для частного дома и дачи, виды кабеля

На чтение 6 мин Просмотров 1. 6к. Опубликовано 01.08.2019 Обновлено 08.07.2019

Подвод электричества к дому под землей — процесс трудозатратный, но вполне выполнимый своими руками. Особенно актуален вопрос для электрификации частных домов, дачных и садовых участков. Монтаж электрооборудования проводится согласно нормам ГОСТа и ПУЭ.

Преимущества и уязвимости подземной электрификации

Подвод электричества под землей

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

• не портит архитектуру и дизайн участка;
• не испытывает атмосферных воздействий;
• высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма. Что особенно важно, если строение длительное время остается без присмотра.

Подземная прокладка электрокабеля имеет некоторые отрицательные моменты:

• может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
• влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
• повредить проводку могут насекомые и грызуны;
• она подвержена старению и коррозии.

Долговечность электропроводки зависит от состава почвы и насыщения ее водой, тепловых колебаний и вибрационных процессов.

Получение разрешения на подземный ввод

Пример проекта ввода кабеля в дом

Для начала необходимо выполнить проект. Его разработкой должен заниматься специалист. Техническая документация, планы и чертежи должны соответствовать всем правилам и нормам. Проектировщик определяет марку кабеля, производит расчет сечения токопроводящих жил.

Чтобы получить проект, необходимо выполнить ряд технических условий. Для подключения дома к общей линии электропередач потребуется соответствующее разрешение. Например, соглашение на земляные работы оформляет служба, отвечающая за объекты и коммуникации.

Затем проводится трассировка земельного участка. Если в непосредственной близости от прокладываемого кабеля есть какие-либо коммуникации, необходимо пригласить их представителя для согласования позиции траншеи и контроля проводимых работ.

Соответствие кабельной продукции

Кабель ВБбШв 5х6

Чтобы электроэнергию подвести к дому, используют изделия, предназначенные для прокладки в земле. Так как электрический кабель будет находиться под давлением массы грунта, используется продукция в специальной оплетке, броне. Это такие марки как, ВБ бШв и ВБ бШВнг. Первая буква в маркировке обозначает наличие медных токопроводящих жил. Бронирование выполнено гофрированной стальной лентой. Она намотана в виде спирали, по внутреннему слою изоляции.

Изделия устойчивы к механическим повреждениям. Монтаж можно выполнить без трубопровода. Однако во избежание повреждений в процессе работы рекомендуется использовать трубу. Если земля имеет повышенную химическую активность – солончаки, болота, шлаки, строительный мусор, – применяют кабель со свинцовой броней или алюминиевой оболочкой.

Учитывая трудоемкость работ по укладке, лучше выбрать сразу качественный кабель, даже если он стоит дороже.

Ввод с помощью небронированного кабеля и трубы ПНД

Электросеть в гофре под землей

Если нужно подводить электричество под землей на даче, можно воспользоваться обычным проводом в оболочке ПВХ. Для прокладки в земле лучше выбрать герметичные и достаточно прочные марки кабельной продукции – NYM, ВВГ или СИП. Их можно использовать, например, чтобы провести освещение в дачный погреб. Однако продукция при активном внешнем воздействии достаточно быстро выходят из строя.

Чтобы продлить срок службы, в качестве защиты применяют трубы из полиэтилена низкого давления (ПНД). Они надежно предохраняют от блуждающих токов, механических повреждений и влияния агрессивного грунта. Для этой цели можно использовать гофрированные изделия. Они имеют повышенную эластичность и прочность, легко восстанавливают свои линейные размеры, просты в монтаже. При частых ремонтах могут применяться повторно. Некоторые модели оснащены зондом, что упрощает протяжку кабеля внутрь гофры.

Защита кабельной укладки

Сигнальная лента

Норма глубины траншеи 90 см, толщина песчаной подушки до 20 см. Кабель укладывают без натяжения, волнообразно, обязательно ниже точки промерзания грунта. Далее его засыпают слоем песка в 30 см и землей, предварительно уложив предупреждающую ленту.

Если грунт подвержен сдвигам, недостаточно плотный, напитан грунтовыми водами, устанавливают дополнительную защиту. Делают лоток из бетонных блоков или влагостойкого кирпича. Кабель укладывают в лоток, сверху закрывают бетонной плитой. На ползучем грунте выполняют железобетонный монолитный канал и закрывают его армированными плитами.

Выход кабеля

Готовая траншея от дома к участку

На выходе из земли до подключения к столбу участок кабеля в 2 метра должен быть закрыт изогнутой металлической трубой. Радиус изгиба составляет не менее 20 диаметров кабельной оболочки.

При прокладке кабеля в земле на даче к домику вводить его следует через фундамент, для этого нужно предусмотреть закладную. Это кусок трубы, выходящей на 10–15 сантиметров из фундамента с обеих сторон. Ее сечение должно быть в 4 раза больше прокладываемого провода. Через нее легко ввести кабель в помещение. Для последующей герметизации используют монтажную пену или ветошь, смоченную в цементном молочке.

При другом способе кабель в металлической трубе поднимают вдоль дома. Обычно это место, где висит вводный шкаф. Закладную делают в стене, придерживаясь таких же параметров, и заводят провод в дом. Такой способ используют, если фундамент из монолитной плиты и его не хочется нарушать.

Можно сделать прокладку электрокабеля под землей методом прокола. Этот способ применяют, если проводку необходимо проложить под участком дороги или садовой дорожки. Суть метода – создание канала вдавливанием в землю металлической трубы с наконечником. При этом грунт вокруг приспособления уплотняется.

Соединение проводов в земле

По обе стороны от препятствия делают две ямы, одна стартовая, другая приемная. На трубе с помощью болгарки нарезают зубья в виде короны. Диаметр должен соответствовать размерам провода, но не меньше 20 мм.

Работу лучше выполнять вдвоем. Конец трубы с коронкой устанавливают в стартовую яму. По другому концу ударяют кувалдой с большой силой. После прохождения 50 см пути внутреннюю часть трубы промывают от грунта водой под напором.

Если до приемной ямы не хватает длины, приваривают дополнительный отрезок. Когда зубья короны появляются с другой стороны, процесс закончен. Выступающие концы с двух сторон отрезают, а в среднюю часть вставляют кабель. В этом случае труба, оставшаяся в земле, является защитой.

Предостережения

Подземный кабель для электричества в частном доме должен быть только бронированный.

Металлическая труба для проводки не должна быть сплошной, так как при ее заполнении грунтовыми водами образовавшийся в сильный мороз лед повредит кабель.

Проводка обязательно нуждается в заземлении. Для этого к броне припаивают отдельный изолированный провод. Второй конец подключают к земле на щитке или нулевой клемме. В случае аварийной ситуации автомат отключит питание.

Выбор правильного кабеля, соблюдение всех требований при его установке, является основой продолжительной и безопасной эксплуатации электрической магистрали.

со столба, под землей, трубостойка

Подключение частной постройки к электрической сети требует соблюдения ряда правил безопасности, а инженерные коммуникации необходимо согласовать с контролирующими органами. С особыми предосторожностями нужно осуществлять ввод электричества в деревянный дом: чтобы избежать несчастных ситуаций, проводку изолируют. Обычные материалы и методы для этого не подойдут, ведь провода не должны соприкасаться с деревянными конструкциями. Также сложности могут возникнуть на этапе, когда понадобится протянуть провод для ввода электричества в дом и подключить его к распределительному щиту.

Подготовка к работам по созданию разводки

Административно-правовое регулирование

Перед началом работ необходимо разобраться с административно-правовыми вопросами. Требуется подготовить проект обустройства проводки и согласовать его в местном Энергосбыте или управляющей компании. Проект предоставляется вместе с предпроектной разработкой.

Важно! За неправильный ввод электричества в дом предусмотрен штраф, налагаемый на собственника недвижимости. Кроме того, разводку придется переделать за свой счет.

Проектом энергоснабжения называют техническую документацию, где, кроме схемы электропроводки, содержатся информация о планах разводки кабелей, размещении осветительных приборов и электрооборудования, характеристики применяемых материалов. В технических условиях имеется требование соблюдать правила ввода электричества в деревянный дом, а также согласовать проект во всех перечисленных в документе инстанциях.

Выбор кабеля

Чтобы подготовить проект, необходимо заранее определиться с сечением вводного провода, которое напрямую зависит от нагрузки. Сначала надо высчитать суммарную мощность всех установленных в дому электроприборов с учетом специальных нагрузок, возникающих при запуске электродвигателей. Полученное числовое значение умножают на коэффициент спроса, чтобы ввод электричества в частный дом соответствовал потребностям домохозяйства.

Чтобы определить ток, нужно разделить суммарную мощность приборов на220 – напряжение сети. Зная ток, несложно выбрать провод с подходящим сечением, если воспользоваться справочными материалами о длительно допустимых токах кабеле.

Ввод электрического провода в постройку

Способы подключения недвижимости к сети

Перед тем как сделать ввод электричества в деревянный дом надо определиться со способом прокладки провода. Есть три варианта:

• подключение с помощью провода по воздуху;

• подключение с помощью кабеля по воздуху;

• подключение с помощью подземного кабеля.

Первые два способа технически друг от друга практически не отличаются, разве что кабель имеет лучшую защитную оболочку. Для того чтобы реализовать ввод электричества в дом со столба, лучше приобрести провод СИП. При прокладке подземных кабелей используется продукция ВБШв, имеющая повышенную степень защиты от механических повреждений.

Подключение жилища к сети с помощью воздушных линий – наиболее простой способ, с точки зрения технической реализации. Однако нависающие кабели портят эстетичный вид прилегающего участка, а если слабо закреплены – могут не выдержать капризов погоды. Подземная проводка лучше защищена от обрыва и обладает отличной пожароустойчивостью, однако стоит дороже, поскольку заключать кабель нужно в бронированную оболочку.

Монтаж навесных проводов

Как правило, ввод электричества в дом проводом СИП предполагает использование кабеля сечением 16 квадратных миллиметров, поскольку меньше не разрешается, а проводка с большим значением сечения разработана для промышленных объектов и в быту не пригодится. Количество жил на проводе зависит от того, сколько предусмотрено фаз: две жилы для однофазной сети и четыре – для трехфазной.

Обустройство ответвления от магистральной линии выполняется с применением прокалывающих зажимов. Число зажимов определяется количеством жил провода. На наружной стене монтаж ввода электричества в дом осуществляется при помощи анкерного зажима с кронштейном. Чтобы кабель не соприкасался с древесиной, его прокладывают в гофротрубе или пластиковом коробе.

Важно! В соответствии с техническими стандартами длина пролета навесного провода не должна превышать 25 метров. Если расстояние между зданием и линий электропередач больше этого значения, то устанавливается дополнительная опора.

Прокладывание подземного кабеля

Если запланирован ввод электричества в дом под землей, позаботиться о прокладке кабеля нужно еще на этапе строительства, а именно наметить в фундаменте место его проникновения внутрь здания. При желании проводку можно вывести на стену или на столб, от которого она будет крепиться к стене с использованием анкерного зажима.

Важно! Кабель, висящий между столбом и домом, нужно усилить тросом. В отличие от СИП, он не сможет выдержать свой вес. Трос крепится на рым-болт. Кроме того, ту часть проводки, что выходит из-под земли, необходимо защитить от механических повреждений металлической трубой.

Глубина залегания кабеля под землей составляет 0,7 метра. По всей длине проводка должна иметь ощутимую слабину. В месте прохождения через стену прогиб кабеля должен быть ниже сквозного отверстия, чтобы внутрь здания не проникла влага. Вопрос о том, как сделать ввод электричества в дом по кабелю, выходящему из-под земли и прикрепленному к стене, решается просто: коммутирование проводки осуществляется на рубильник в щите или на вводной автомат.

Разводка провода внутри сооружения

В деревянных постройках всегда монтируется проводка открытого типа. Это делается в целях обеспечения пожарной безопасности. Необходимо максимально изолировать и защитить провода от грызунов, случайных механических повреждений, контакта с влагой и древесной пылью. Наилучший способ – использовать для прокладки провода металлические трубы. Желательно, чтобы схема ввода электричества в жилой дом сразу же предусматривала разводку проводов внутри труб, а не пластиковых коробов.



как правильно сделать воздушную и подземную линии

Ввод электричества в дом осуществляется на самых ранних этапах строительства, как только возникнет необходимость в использовании электроинструментов. Перед тем как правильно подвести электричество к частному дому, необходимо ознакомиться с требованиями техники безопасности, а также рекомендациями по устройству воздушных линий и прокладке подземных кабелей.

Ниже пойдет речь идет о том, как подвести электричество к дому (несколькими вариантами) и как устроить внутреннюю электрическую сеть, причем не о том, как подключить удлинитель, поскольку с этим все просто, а о том, как и каким способом (открытым или скрытым) проложить стационарную электропроводку. Рассмотрим все по порядку.

Итак, до того, как правильно сделать ввод электричества в дом, определитесь, каким способом вы будете подключаться к уличной электрической сети напряжением 220 В — через воздушную линию или проложив подземный кабель.

Правила устройства воздушной линии при вводе электричества в здание

Путь ввода электричества в частный дом посредством воздушной линии электропередач делится на две части. Первую составляет участок проводов от опоры, на котором закреплена воздушная линия, до точки ввода в дом. Вторую — от ввода в дом до вводного устройства внутри дома. Этот участок, собственно, и называется вводом воздушной линии в дом.

Правила устройства воздушной линии при вводе электричества в здание обязательны к соблюдению:

• при монтаже ввода электричества в дом, если расстояние от столба до дома более 10 м, надо установить промежуточную опору, с тем чтобы ослабить натяжение проводов. Деревянный столб фиксируют к пасынку, который может быть железобетонным (этот вариант предпочтителен) или деревянным из древесины, не слишком подверженной гниению, предварительно обработанной антисептиком, и обернутым слоем рулонной гидроизоляции;
• при устройстве ввода электричества в дом нужно соблюдать минимальное расстояние от проводов ответвления (это участок от проводов от опоры до изоляторов, закрепленных снаружи на стене дома) до земли — оно зависит от того, над чем именно провода проходят, и составляет над проезжей частью 6 м; над пешеходной частью и внутри дворов — 3,5 м; от изолятора ввода — 2,75 м;
• при подводе электричества необходимо прокладывать провода или ограждать их так, чтобы исключить прикосновение к ним. от проводов, висящих на опорах рядом с домом, до балкона и окон следует выдерживать расстояние, как минимум, 1,5 м;
• при подводе электричества к дому между проводами надо соблюдать определенный промежуток, который составляет, как минимум, 0,1 и 0,15 м при пролете до и более 6 м соответственно;
• во время ввода электричества в дом своими руками от стен и опор провода должны отстоять не менее чем на 5 см;
• согласно правилам ввода электричества в дом вдоль ограды воздушную линию следует вести на расстоянии от земли до нижнего провода не менее 5 м;
• перед тем как сделать ввод электричества в дом по воздушной линии, позаботьтесь о том, чтобы расстояние до веток деревьев юыло, как минимум, 3 м.

Провода для реализации ввода воздушной линии

Важно правильно подобрать провода для реализации ввода воздушной линии — для этого применяют изолированные провода, которые можно проложить как по металлическому тросу, так и под землей. Они могут быть медными и алюминиевыми. В первом случае сечение провода должно быть не менее 6 мм2, однако если необходимая длина кабеля меньше 10 м, то подойдут и провод сечением 4 мм2. Во втором, т. е. при использовании алюминиевого провода, его сечение должно быть равно 16 мм2. При прокладке единого кабеля сечение его жил должно быть от 4 мм2 и от 2,5 мм2 для алюминиевых и медных проводов соответственно. Чтобы точнее установить размер жил, надо учитывать, что 1 кВт нагрузки нуждается в 1,57 мм2 сечения.

Делая выбор между алюминиевым и медным проводом, следует принимать во внимание, что первые очень пластичны (это может стать причиной искрения) и прослужат 20—30 лет; вторые (и они более предпочтительны, хотя и не лишены недостатков, в частности склонны окисляться, а при дефекте контакта — нагреваться и отгорать)) способны выдерживать значительные нагрузки и имеют длительный срок службы.

Наружная проводка может быть открытой и закрытой на роликах, если провод прокладывают в условиях, когда на него не попадет вода, или в трубе — тогда он оказывается полностью недоступным для прикосновения.

Способ оформления ввода электропроводки в дом определяется материалом, из которого он построен. Если стены деревянные, то используют металлические крюки, которые легко войдут в бревна, с фарфоровыми изоляторами. Для кирпичных стен применяют кронштейны с крюками, для крепления которых используют цементный раствор, смешанный с щебнем.

Как подвести электричество к дому: правила монтажа ввода электричества в дом

Если высота до карниза крыши не превышает 5 м, а также для хозяйственных построек для ввода устанавливают мачту (трубостойку), представляющую собой конструкцию, сваренную из трубы, угольников (кронштейна) и крюков.

Для одного провода берут металлическую водогазопроводную трубу диаметром 20 мм, для двух — диаметром 32 мм. Мачта должна отстоять от земли на 2 м, от крыши на 1 м. Края трубостойки обрабатывают напильником, чтобы образовавшиеся при распиловке на металле заусенцы не повредили изоляцию проводов. Изнутри трубостойку обрабатывают битумом или другим средством, предотвращающим коррозию. Верхний ее край изгибают под углом 180°, благодаря чему в трубу также не будут попадать осадки. К верхнему краю приваривают уголок длиной 50 см с двумя штырями для крепления изоляторов.

Поскольку материал трубостойки металл, необходимо выполнить зануление. Чтобы соединить трубу с нулевой жилой, к ней близ изоляторов приваривают болт.

Перед тем как установить трубостойку, сквозь нее протягивают стальную проволоку, которая потом поможет протянуть электрический провод.

Если предполагается прикрепить трубостойку к стене, то используют хомуты и шурупы. Поскольку мачте придется постоянно противостоять натяжению проводов ответвления, то эту нагрузку необходимо компенсировать устройством оттяжки из стальной проволоки диаметром 5 мм. Для ее фиксации к стойке (ближе к верхнему изгибу) приваривают кольца или болты.

Как правильно подвести электричество к частному дому

Пользование электрическими приборами должно отвечать требованиям безопасности, которую обеспечит устройство защитного отключения (УЗО). Оно сработает при перегрузке сети. Установка УЗО является обязательной, если дом насыщен энергоемкой бытовой техникой.

Если трубу устанавливают непосредственно на крышу, то ее фиксируют проволочными растяжками из стальной проволоки того же диаметра, которые к мачте крепят болтами или кольцами. Это делается для того, чтобы трубостойка смогла сопротивляться ветру. Устанавливают четыре растяжки, чтобы обеспечить одинаковое их натяжение, иначе стойка отклонится от вертикального положения. При этом роль оттяжки не уменьшается, поскольку функции ее и растяжек не совпадают

При монтаже ввода воздушной линии важно помнить, что укладывать провода непосредственно на мягкую кровлю нельзя; что расстояние между проводами и между ними и выступающими элементами дома должно быть не менее 20 см.

Если дому уже 20 лет и более и проводка в нем была выполнена из алюминиевого провода, то желательно ее полностью заменить, проложив медный провод. При этом можно воспользоваться уже имеющимися в стенах каналами.

Ввод электричества в частный дом под землей

Ответвление от линии электропередач ведут кабелем (медный должен иметь сечение не менее 4 мм2, алюминиевый — 2,5 мм2), который пускают не только по воздуху, но и под землей. Ввод электричества в дом под землей не нарушает общую эстетику участка, не подвержен ветровым нагрузкам и обледенению и, кроме того, не нуждается в заземлении.

При реализации подземного ввода электричества в дом действуют так:

• выкапывают траншею глубиной, как минимум, 80 см;
• до траншеи прокладывают кабель по опоре. Для предотвращения каких-либо повреждений его заключают в металлическую трубу длиной не менее 2 м;
• в траншее кабель защищают кожухом, например из ПВХ-трубы;
• засыпают траншею, заложив в 15 см от поверхности земли сигнальную ленту на случай осуществления земляных работ.

Как ввести кабель для подземного ввода электричества в дом

Ввести кабель в дом можно, пропустив его либо через стенку цоколя, либо под фундаментом дома.

В стенке цоколя на глубине 50—80 см перфоратором просверливают отверстие, которое должно иметь уклон 5° в сторону уличной траншеи. Через него пропускают трубку (через одну трубку можно пропустить только один кабель), диаметр которой должен быть в 2 раза больше диаметра кабеля, причем трубка должна выступать с обоих концов — на 50—60 см наружу и 5—10 см внутрь. После прокладки кабеля трубку герметизируют цементно-песчаным раствором, чтобы не допустить проникновения в нее грунтовых вод.

Если фундамент неглубокий, то кабель можно пропустить под ним, поместив его в асбоцементную трубу. В этом случае электропроводка будет прокладываться через перекрытие пола.

Установка счетчика при подводе электричества к дому под землей

Установкой счетчика завершается и подвод электричества к дому под землей, и ввод электричества по воздушной линии. Этот прибор учета расходования энергии располагают в отапливаемом помещении 1,5 м от пола и соединяют с проводами (медными сечением, как минимум, 2,5 мм2 и алюминиевыми сечением не менее 4 мм2) в соответствии с прилагаемой к нему схемой. После подачи в органы надзора заявления о подключении к электросети проводится проверка правильности всей операций, счетчик пломбируют, проводят инструктаж по технике безопасности и выдают соответствующее разрешение. На этом этапе ввод и монтаж наружной электропроводки считается законченным, и можно приступать к прокладке внутренней электропроводки, с тем чтобы подвести электричество к бытовым приборам.

Заводим электричество в дом правильно: СИП в помощь! – Simple Cable Company

Говоря о том, как же правильно смонтировать ввод в дом, не следует забывать, что в мире нет ничего абсолютно правильного. Зато, как ни парадоксально, всегда есть шансы чрезмерно ошибиться. Во избежание ошибок проясним все этапы и особенности монтажа электрического ввода в дом с помощью современного кабеля под аббривеатурой СИП.

СИП: Citius, Altius, Fortius! (Быстрее, выше, храбрее!)

СИП – алюминиевый самонесущий изолированный провод. Кабель надежный и безопасный, в особенности по сравнению с устаревшими алюминиевыми многопроволочными неизолированными проводами, которые поныне эксплуатируются в составе воздушных линий (ВЛ) частного сектора. Ранее изоляцию не предусматривали, поскольку не были разработаны материалы, способные долгие годы выживать под открытым небом. Но именно поэтому появляются серьезные проблемы. Оголённые провода необходимо крепить на опорные изоляторы и выдерживать расстояние между жилами, что увеличивает громоздкость «воздушки». А во время сильного ветра неизбежны перехлестывания и обрывы. И никак здесь не обойтись без аварий и коротких замыканий. СИП – полный антипод «проблемного» алюминиевого кабеля. Изоляция из сшитого полиэтилена предотвращает все неприятности, характерные для устаревших ВЛ. Минимальный срок службы такой изоляции составляет 25 лет в самых что ни на есть жёстких условиях улицы: под дождем, снегом, при ветре и под солнечным светом. В то же время его монтаж СИП гораздо более прост, к тому же имеется большое разнообразие крепежной арматуры, разработанной специально для этого кабеля.

«Итак, мы начинаем…»

Правда, начинать желательно не с монтажа. Запланировав обновить ввод электричества в дом, стоит в районном подразделении электросетей (Энергосбыта) следует запросить технические условия. Иначе у специалистов могут возникнуть претензии к уже выполненному вводу. Тогда работу придётся проделать еще раз, но уже с учётом правил и традиций местного Энергосбыта.
Для устройства ввода в дом обычно применяется кабель СИП 4, СИП 5, СИП 5нг без несущего троса с жилами одинакового сечения c 16 кв.мм. Сечение такой площади, с одной стороны, достаточно для потребителя, с другой стороны, использование алюминиевых проводов меньшего сечения запрещено. Применяем две или четыре жилы СИПа на ввод в зависимости от типа ввода: однофазный или трехфазный. Сделать ответвление от магистрального кабеля наиболее естественно с помощью специальных односторонних прокалывающих зажимов для СИПа. Здесь не потребуется зачищать жилы кабеля и есть возможность удобно отрегулировать усилие зажима — предусмотрена срывная шестигранная головка. Зажимов нужно взять столько, сколько жил в кабеле.
Если дом отстоит от магистрали более чем на 25 метров, понадобится установка дополнительной опоры и закрепления на ней кабеля зажимом различного типа в зависимости от угла. Так требуют технические условия.
Следующий этап — закрепить СИП в месте подвода к наружной стене дома. Выполняется достаточно легко и без особых проблем с помощью штатной арматуры: к стене крепят кронштейны с анкерным зажимом.
Дальнейший маршрут кабеля пролегает по наружной стене. Как именно провести СИП, зависит от материала стен и от ожидаемого эстетического эффекта. Идеальный вариант — поместить провода в пластиковый короб или гофротрубу, на монтаж которых, конечно, потребуются время и силы. Зато получим и самое симпатичное, и самое безопасное решение; а при деревянных стенах этот вариант и вовсе единственно возможный. Впрочем, если материал дома негорюч, с точки зрения безопасности приемлемо класть кабель вдоль стены открытым. Единственное «но»: черный плетёный толстый СИП вряд ли украсит стену, а особенно фасадную.

Приглашаем кабель в дом

Есть несколько способов ввести кабель. Один из них состоит в том, чтобы вести СИП внутрь дома; в качестве альтернативы в дом заводят кабель ВВГнг сечением 6 или 10 кв. мм., который считается «домашним». Естественно, перед вводом в СИПе делают разрыв и соединяют его с ВВНг. Этот вопрос вызывает наибольшие разногласия между специалистами. За второй вариант высказывается большинство электриков, предлагая соединять СИП и ВВГнг непосредственно перед вводом с использованием штатной арматуры – прокалывающих зажимов – или даже обычных «орешков». При этом заводить в дом СИП не рекомендуют категорически, считая его исключительно уличным.
Однако техники Энергосбыта видят в разрывах прямую возможность для хищения электроэнергии и потому с нелюбовью относятся к подобным решениям. Кроме того, разрывы в проводке, еще и «подкреплённые» прокалывающими зажимами, представляют собой слабое место с повышенной опасностью. В свою очередь здравый смысл подсказывает, что СИП, разработанный для эксплуатации под открытым небом, внутри помещения будет не менее надежным. Поэтому смело можно заводить СИП на вводной автомат распределительного внутреннего щита. Такой способ подключения зачастую предлагается в серьезных проектах и одобряются организациями надзора.
Но поскольку СИП – достаточно жёсткий провод, работать с ним внутри щита довольно неудобно, хотя, конечно, вполне возможно.

А как же лучше?

А наиболее оптимальным способом организации ввода представляется такой: на пути кабеля в дом непосредственно перед отверстием в стене монтируется дополнительный автомат: двух- или четырехполюсный (в зависимости от числа фаз). Автомат помещается в отдельный бокс, который пломбируется. СИП ведётся от магистрали до автомата, далее подключается ВВГнг, помещаемый в гофротрубу. Полезно взять автомат номиналом на ступень выше, чем автомат во вводном распределительном щите: тогда при перегрузках и коротких замыканиях внутренней проводки можно восстановить электроснабжение, не выходя из жилища. А наружный автомат защитит кабель внутри стены от последствий внештатных ситуаций и сохранит строение от возгорания.
Еще одно слабое место – отверстие для вводного кабеля в стене. Для его защиты недостаточно одной гофротрубы, а популярные некогда куски резинового шланга использовать не следует. С годами у резины деградируют механические и диэлектрические свойства: шланг станет хрупким и токопроводящим. И в самый нужный момент такая защита вряд ли сослужит службу. Наиболее надёжным вариантом считается армирование отверстия для входного кабеля заземленной трубой из пластика или стали.
Как видим, существует множество тонкостей на всех этапах монтажа ввода электроснабжения в дом. Эти моменты зачастую вызывают разногласия среди техников Энергосбыта. А бывает, что единая политика отсутствует даже между районными подразделениями одного города. Поэтому домовладельцу следует заранее согласовать свои планы по обустройству электрического ввода в дом с местным отделением Энергосбыта. Это застрахует от разногласий, при возникновении которых в любом случае неправ будет хозяин домостроения.

Подключаем дом к электроснабжению с помощью СИП
СИП: заводим электричество в дом по-современному

Подключение дома. Подключение частного дома.

Подключение частного дома. Ввод в дом

Подключение к ВЛ, ВЛИ осуществляется опытным специалистом. Позвонив в нашу компанию мы будем рады Вам помочь с подключением дома, дачи, бытовки, стройплощадки, гаража и других строений к опоре. Готовы выполнить электромонтажные работы по подключению дома, проектирование, электрофизические измерения по самым приемлемым ценам. Работаем в любое удобное для вас время. Гибкая система скидок.

Подключения дома к электричеству

 Для того чтобы подключить частный дом или коттедж необходимо подключение вводного кабеля к линии электропередач 0,4 кВ. В настоящее время при подключении линии к ВЛ, ВЛИ 0,4 кВ эксплуатирующая организация требует установить концевую муфту. Про установку концевой муфты можно узнать ТУТ.  Так же перед подключением вводных кабелей, если у вас новое строительство, необходимо собрать некоторые документы.

1. Получить технические условия (Т.У)
2. Выполнить проект на электроснабжение жилого дома
3. Получить акт разграничение
4. Выполнить монтаж на основании проекта
5. Произвести электрофизические измерения (ЭФИ)
6. Получить акт осмотра смонтированного оборудования
7. Заключить договор с энергосбытом
8. Получить наряд на включение

 И только потом можно подключить ввод в дом. Заказывая проект у строительной организации или ИП, перед оплатой попросите показать проект, немного его объяснив. Очень часто проектировщики делают проект шаблонным, забывая изменить адрес, расчеты, вид и способ прокладки кабеля. Расположение и количество розеток, выключателей так же очень часто не соответствует действительности. При сдачи объекта в эксплуатацию могут возникнуть дополнительные неудобства или замечания. Помните, многие проектировщики делают проект выгодным для них, устанавливая дополнительные аппараты и модули защиты, многим для этапа строительства это лишняя трата денег.

Ввод в жилой дом

Ввод кабеля в дом. Кабель для подключения дома

Как правило, частный жилой дом подключается алюминиевым кабелем или проводом сечением жилы не менее 16 мм2. (АВВГ 2 Х 16, СИП 2 Х 16, АВБбШВ 2 Х 16, АВВГ 4 Х 16, СИП 4 Х 16, АВБбШВ 4 Х 16 , где первая цифра 2 или 4 это количество жил кабеля, а вторая цифра 16- сечение токопроводящей жилы мм2). На сегодня существует несколько способов подключения линии к опоре. Если воздушная линия изолирована (ВЛИ) то подключения кабеля к опоре происходит с помощь прокалывающих зажимов ЗОП. Это очень удобный способ, этот зажим предназначен для электрического соединения изолированных проводов ВЛИ-0,4 кВ с изолированными проводами ответвлений путем прокола изоляции. Если воздушная линия не изолирована (ВЛ) то подключения кабеля происходит с помощь ответвительных сжимов.

 Если у вас трехфазное подключение дома, тогда кабель необходимо использовать четырех жильный, если однофазное— двухжильный.  При спуске кабеля с опоры (при прокладке в земле) его необходимо защитить металлоконструкцией (трубой, уголком, кожухом) заводского изготовления с полимерным покрытием. Кабеля должны быть закрыты от земли не менее 2 метров.

Схема подключения электричества к дому

Схема подключения ввода в дом может быть разной. Воздух-воздух, воздух-земля, земля-земля, земля воздух.

У нас в наличии имеются все необходимые материалы, Вам не придется тратить время на поиски нужного элемента. Бесплатный выезд и консультация по Минску и Минскому району.

Комментарии и размещение обратных ссылок в настоящее время закрыты.

Подключение дома от столба (часть3)

Часть третья

Монтажные работы по выполнению подключения частного дома от столба

Часть первая — Порядок получения технического условия и порядок проведения работ.

Часть вторая — Законна ли установка счетчика на улице и другие незаконные требования энерго сбытовой организации.

Порядок выполнения монтажных работ по выполнению подключения частного дома к однофазной и трехфазной сети.

Добрый день дорогие читатели нашего сайта. В третьей части нашей статьи мы с вами поговорим непосредственно о самом подключении. Для начала давайте разберем некоторые обязательные моменты и варианты исполнения отвода от воздушной линии.

Независимо от того, где располагается наш узел учета, на столбе, в доме, на фасаде самого здания, нам нужно сделать ответвление от имеющейся воздушной линии и привести кабель в дом. Сделать это мы может двумя способами:

• Воздушный
• Под землей

Последнее время все большую популярность набирает второй способ. Причина для этого одна — нет висящих проводов от столба к дому и ничто не портит внешний вид. Но у этого способа есть один большой недостаток — стоимость его намного выше первого варианта. Но давайте разбираться по порядку.

Воздушный способ прокладки кабеля

Марка кабеля, который используется для ответвления при прокладке по воздуху абонентских линий СИП 4 сечением 16 кв. мм. С момента появления СИП он заслуженно стал основным кабелем, применяемым для воздушных линий. Изоляция кабеля выполнена из сшитого полиэтилена и не разрушается под воздействием ультрафиолетовых лучей, а сам кабель имеет срок службы в 25 лет. Вполне достойно для алюминиевого кабеля. В зависимости от того, сколько фаз вы подключаете, используется кабель с двумя или четырьмя жилами. Непосредственно на частном доме кабель необходимо закрепить таким образом, чтобы на него не попадал снег, скатывающийся с крыши. Монтаж кабеля производится при помощи специальной фурнитуры и не занимает много времени, об этом будет наша отдельная статья. Для воздушных линий применяется СИП сечением не менее 16 мм. кв.

В случае если расстояние от вашего дома до ближайшей опоры будет менее 25 метров, кабель прокладывается как есть, а если опора находится на расстоянии более 25 метров — может потребоваться дополнительная опора. Точка подключения на доме не должна находится ниже отметки в 2,75 метра. Если у вас устанавливается дополнительная опора, то высота кабеля между опорами должна быть не менее 6 метров.

Ввод в дом через стены алюминиевого кабеля запрещен, это регламентируется соответствующими пунктами в ПУЭ, в которых указанно, что прокладка алюминиевого кабеля по сгораемым конструкциям запрещена. Поэтому до ввода в дом необходимо выполнить переход с СИП на, например, ВВГ нг. Этот кабель мы можем использовать и в стационарной проводке и для прокладки по открытому воздуху. Проход сквозь стену обязательно выполняется в металлической гильзе, толщина стенки которой должна быть не менее 3,2 мм. Это делается для того, чтобы защитить кабель от механических повреждений при осадке дома.

Подземный способ прокладки кабеля.

При прокладке кабеля под землей необходимо использовать либо медный, либо алюминиевый кабель. Лучше конечно же проложить медный кабель, но его стоимость заведомо выше алюминиевого, зато срок службы значительно дольше.

• Медный кабель марки ВВГ, его сечение не должно быть меньше  10 мм. кв.
• Алюминиевый кабель марки АВБбШв, сечением 16 мм. кв.

Если вы прокладываете кабель в земле, то применение бронированных марок кабеля не всегда оправданно. По сути вы можете проложить и обычный, не бронированный кабель, но его необходимо прокладывать в специальной двухстенной ПНД трубе.

При прокладке кабеля в земле его вход и выход должны быть в обязательном порядке помещены в металлическую трубу. Труба должна быть изогнута в форме буквы Г. Высота трубы в сумме от места изгиба до окончания должна составлять не менее 2,5 метра, При этом наружная часть трубы должна выходить из земли не менее чем на 1,8 метра. Горизонтальная часть трубы никак не регламентируется по размерам поэтому та часть кабеля, которая лежит между двумя трубами, может быть проложена без металлической трубы и ее желательно защитить двухстенной ПНД гофорой. Кабель в земле должен прокладываться на глубине не менее 0,6 — 0,8 метра и труба должна быть погружена именно на эту глубину.

Ввод в дом и проход сквозь стену необходимо выполнить точно так же, как и в случае воздушной прокладки — в металлической гильзе. Запрещено прокладывать кабель под фундаментами и другими конструкциями. Более подробно о прокладке кабеля в земле вы можете прочитать в нашей следующей статье.

Защита от попадания молнии и перегрузок.

Не зависимо от того, прокладывается кабель по воздуху или же он идет под землей, у него есть часть, расположенная на воздухе, поэтому ввод необходимо защитить устройством защиты от импульсных перенапряжений. Подробнее о том, как собрать щит для подключения частного дома от столба вы можете прочитать в нашей следующей статье.

Контур заземления.

При подключении частного дома от столба вам предстоит выполнить контур заземления в месте ввода. Так же в техническом условии может быть указанно сопротивление контура заземления, которое при сдаче должно соответствовать указанному значению. О том, как правильно выполнить контур заземления вы можете прочитать в статье о контуре заземления. Для подключения контура заземления к главной заземляющей шине необходимо использовать алюминиевый кабель сечением не менее 16 мм. кв. или медный сечением не менее 10 мм. кв. В зависимости от выбранной вами системы заземления вы можете расключить ваше вводное распределительное устройство. Подробнее о системах заземления вы так же можете прочитать в статье про контур заземления. При изготовлении заземления нужно руководствоваться в первую очередь тем, что его мы делаем для себя и обеспечиваем именно своей электросети правильное заземление. Выполнять его следует по всем нормам и правилам.

Вводное распределительное устройство и узел учета

Вводное распределительное устройство и узел учета могут находится в одном корпусе щита и располагаться на столбе, фасаде здания или же внутри вашего дома. Независимо от того, где располагается ваше ВРУ, необходимо позаботиться о защите от импульсных перенапряжений и обрыве нулевого проводника. Вводной автомат должен иметь возможность пломбировки. В случае, если корпус ВРУ выполнен из металла, его необходимо так же повторно заземлить.

Работы по монтажу выполнены и теперь вам предстоит сдать их в энергосбытовую организацию. В том случае, если все работы выполнялись в соответствии с требованиями правил устройства электроустановок у вас не должно возникнуть никаких проблем при сдаче.

Более подробно о каждом пункте работ вы можете прочитать в наших статьях, а если не найдете ответа, всегда можете задать вопрос в комментариях.

На этом статья о монтажных работах по выполнению подключения частного дома от столба закончена. Если у вас возникли вопросы или вы можете поделиться тем, как у вам выполнялись работы, оставляйте свои комментарии и подписывайтесь на наши обновления.

Продолжение в следующих частях статьи…

Часть первая — Порядок получения технического условия и порядок проведения работ.

Часть вторая — Законна ли установка счетчика на улице и другие незаконные требования энерго сбытовой организации.

Основы бытового электроснабжения Drops

Отвод электроснабжения – это пучок электрических кабелей, идущих от опоры электросети компании-поставщика электроэнергии до подключения к вашему дому. Поскольку линии электроснабжения расположены выше вашего дома, кабели, идущие к вашему дому, буквально опускаются, спускаясь с более высокого места на более низкое. Если в вашем доме нет места для электроснабжения, он питается от аналогичных кабелей, проложенных под землей.

Сервисные капли обеспечивают всю мощь

Вся электроэнергия в ваш дом поступает из-за отключения электроэнергии.Если отключится услуга, вся электроэнергия в вашем доме отключится. Катастрофические события, такие как поваленные деревья, большие упавшие конечности или обледенение, могут привести к прекращению обслуживания. Упавшие аварийные разряды чрезвычайно опасны, так как они несут электричество, достаточное для питания всего дома. Не приближайтесь к упавшему сервисному дропу.

Стандартный сервисный отвод включает три кабеля или проводника. Два изолированных «горячих» кабеля, каждый на 120 вольт электричества. Третий кабель, обычно неизолированный (неизолированный) из алюминия, служит нейтральным проводником и обеспечивает структурную опору для всей зоны обслуживания.

Каким образом вы отвечаете за устранение неполадок в обслуживании?
	Энергетическая компания	Квалифицированный электрик
Воздушные провода от столба до дома	х
Сервисный кронштейн для крепления сервисных проводов к дому	х
Электросчетчик	х
Погодная головка, прикрепляемая к сервисному кабелю		х
Сервисный кабель от погодозависимой головки до шкафа счетчика, затем к сервисной панели (автоматические выключатели)		х
Счетчик розетки		х

Обратитесь в местную энергетическую компанию, поскольку услуги в вашем регионе могут отличаться от данных в таблице.

Отказ от обслуживания по сравнению с подземными линиями электропередачи

В то время как обрывы в наземных коммуникациях были стандартом на протяжении многих лет, в последнее время в жилищном строительстве предпочтение отдается подземным коммуникациям. Когда линии проходят под землей, они рассматриваются как вспомогательные линии, а не как линии разветвления. Заглубленные линии предпочтительнее в первую очередь потому, что они не уязвимы для падающих деревьев, сильного ветра и других разрушительных воздействий погоды. Линии также находятся вне поля зрения и исключают опасность случайного контакта с лестницами или транспортными средствами.

С другой стороны, подземные коммуникации могут быть поражены строительными бригадами или, возможно, даже домовладельцами, копающимися в своих дворах. Установка и ремонт подземных линий намного дороже и трудозатратнее, чем воздушные линии связи, а смещение грунта может повлиять на подземные линии и связанное с ними оборудование.

Начальник службы и пункт обслуживания

Когда сервисное соединение достигает дома, оно подключается к сборке, называемой сервисной головкой, также известной как сервисная мачта или мачта.Обычно рабочая головка состоит из жесткого стального канала (например, большой трубы), который проходит через крышу или вдоль внешней стены и завершается фитингом в виде ракушки, называемым утеплителем или погодозащитным колпачком.

Открытая передняя часть фломастера обращена вниз для защиты от дождя и снега. Нижний конец служебной мачты соединяется с панелью обслуживания дома или блоком выключателя. Дополнительный набор сервисных кабелей начинается от сервисной панели (и электросчетчика) и проходит через сервисную головку и выходит из нее.Эти кабели подключаются к служебным ответвительным кабелям рядом с внешней стороной мачты. Это соединение называется точкой обслуживания и представляет собой разделительную линию между собственностью коммунальной компании и собственностью домовладельца (хотя счетчик может принадлежать коммунальному предприятию, даже если он находится на стороне домовладельца).

Дуглас Саша / Getty Images

Капельная петля

Рядом с точкой обслуживания служебные кабели образуют нисходящую петлю, известную как капельная петля. Это простая система, в которой используется сила тяжести, чтобы вода не стекала по кабелям в рабочую головку.Капли воды, движущиеся по внешней стороне кабелей, собираются в нижней части петли, где они в конечном итоге выпадают из кабеля.

Требования к служебной высоте падения

Требования к минимальной высоте служебных ответвительных кабелей определяются местными строительными или электрическими нормами, но большинство из них следуют рекомендациям Национального электрического кодекса (NEC). Как правило, рабочая зона должна находиться на высоте не менее 12 футов над землей (уровнем), а также над тротуарами и подъездными путями к жилым домам.Минимальная высота над площадками, доступными только для пешеходов, такими как подъезды или палубы, составляет 10 футов. Минимальное расстояние над бассейном – 22 1/2 фута. Когда сервисные точки подвешиваются над дорогами общего пользования, они должны быть не менее 18 футов в высоту.

Ремонт с доставкой

Хотя домовладельцам во многих муниципалитетах разрешено выполнять свои собственные электромонтажные работы, это относится к домашним проектам, таким как замена розеток и освещения, прокладка электрического кабеля и, возможно, даже установка новых цепей.

Однако домовладельцам не разрешается выполнять какие-либо работы по отключению коммунальных услуг. Во-первых, прекращение обслуживания принадлежит коммунальной компании, а не домовладельцу. Во-вторых, питание в служебных ответвительных кабелях может быть отключено только коммунальной компанией.

Домовладельцы также не должны пытаться выполнять какие-либо работы с кабелями между точкой обслуживания и электрической панелью обслуживания дома. Как и в случае отключения услуг, питание в этих кабелях постоянно находится под напряжением, если только энергокомпания не отключит его.Если у вас возникли проблемы с обслуживанием вашего дома, позвоните в коммунальную компанию. Если у вас есть проблема с сервисной головкой или кабелями между точкой обслуживания и сервисной панелью в вашем доме, вызовите квалифицированного электрика.

Подземная проводка в новых жилых районах

PAS опубликовала свой первый информационный отчет в 1949 году. Чтобы отметить эту историю, каждый месяц мы представляем новый отчет из архивов.

Надеемся, вам понравится этот увлекательный снимок прошлогоднего выпуска о планировании.

АМЕРИКАНСКОЕ ОБЩЕСТВО ДОЛЖНОСТНЫХ ЛИЦ 1313 ВОСТОЧНАЯ УЛИЦА 60 – ЧИКАГО, ИЛЛИНОИС, 37
Информационный отчет № 163	Октябрь 1962 г.

Подземная разводка в новостройках

Скачать исходный отчет (pdf)

По мнению многих, рекламные щиты – это бельмо на глазу номер один в наших городских районах. Но воздушные провода и опоры обслуживания также были с нами в течение долгого времени – фактически настолько долго, что многие из нас, кажется, привыкли к ним.Визуальный хаос проводки в массовом подразделении, однако, побудил одного сторонника улучшения внешнего вида сообщества прокомментировать: ^l

Кто-то однажды сказал, что если вы посмотрите на чудовище достаточно долго, то увидите, что не заметите его. Может быть, некоторые люди так долго наблюдали за чудовищностью полюсов, что не понимают, насколько ужасно они выглядят. Когда-нибудь внимательно посмотрите, что поляки делают с квадратными километрами загородной местности. Когда у вас есть деревья и вы живете в двухэтажном доме, вы не замечаете телефонных столбов.Но, как и стрельба, на большинстве новых участков одноэтажных домов можно увидеть только столбы.

К счастью, коммунальные предприятия и жилищное строительство в некоторых районах США и Канады начинают осознавать ценность подземных линий электропередач и телефонных линий в новых жилых кварталах. Канадская федерация мэров и муниципалитетов, например, активно продвигает подземную проводку не только в новых подразделениях, но также в центральных районах и старых жилых кварталах, где Федерация призывает к постепенному закрытию существующих воздушных систем.Некоторые коммунальные компании незаметно приступили к существенным подземным установкам, но многие другие все еще сопротивляются этой идее, несмотря на многие достижения в оборудовании и методах установки. В некоторых случаях строители и девелоперы берут на себя часть затрат на подземную установку, признавая потенциал продаж, связанный с улучшением внешнего вида подразделения, полученного таким образом. И кредиторы начинают давать дополнительную оценку стоимости подземных коммуникаций.

В этом отчете будут представлены некоторые основные характеристики систем распределения подземной проводки.В нем будут рассмотрены причины широкого и продолжающегося использования подвесных систем, а также будет проведен обзор значительных событий в области подземных сооружений и деятельности местных органов власти в этой области.

РАСПРЕДЕЛИТЕЛЬ НАБОР

Электроэнергетические и телефонные системы распределения в США и Канаде были разработаны в основном с использованием надземного строительства. Подземная установка использовалась в прошлом только там, где плотность нагрузки делала невозможным использование верхнего распределения.Например, многие центральные деловые районы крупных населенных пунктов и некоторые междугородные телефонные линии обслуживаются подземными системами. В некоторых городах подземные системы встречаются в дорогостоящих жилых районах, где более высокие затраты на установку оплачиваются застройщиком и, конечно же, в конечном итоге перекладываются на покупателя дома.

Принятие воздушной системы распределения было основано, прежде всего, на ее преимуществах, заключающихся в минимальных начальных инвестициях и менее сложной конструкции.Система была гибкой; дополнительные провода означали дополнительную емкость. Таким образом, распределение накладных расходов превосходно подходило для удовлетворения любого расширения жилых, деловых и промышленных нагрузок.

На первоначальный дизайн наших национальных энергосистем большое влияние, особенно в отношении методов распределения электроэнергии, оказали требования к рабочей нагрузке, которые были довольно небольшими по сравнению с сегодняшними требованиями. Еще совсем недавно электричество в жилых помещениях состояло в основном из осветительных приборов, разбросанных по всему дому.Только недавно заметное увеличение количества и типов бытовых приборов привело к соразмерному росту спроса на электроэнергию в жилых домах.

Другим конструктивным фактором, способствующим использованию накладных распределительных сетей, было принятие однофазной трехпроводной системы подачи питания на 110–220 вольт. В Европе, где подземное распределение является обычным явлением, в большинстве систем распределения электроэнергии используется расчетное напряжение, вдвое превышающее североамериканский стандарт, что является важным элементом при определении затрат, поскольку европейские линии с удвоенным напряжением могут проходить в четыре раза дальше при том же уровне. потеря мощности, или, как альтернатива, может переносить четырехкратную нагрузку на то же расстояние.Следовательно, можно использовать трансформаторы большего и меньшего размера. Более низкие ставки заработной платы (значительная часть общих расходов на подземные установки в этой стране представлена ​​затратами на рабочую силу) также играют роль в продвижении подземного распределения в Европе.

Еще одним фактором, который стимулировал дальнейшее использование воздушных распределительных сетей в Северной Америке, был взрывной рост спроса на бытовые услуги после Второй мировой войны. Практически все проектировщики коммунальных предприятий не осознавали, что рост нагрузки в жилищном секторе, начавшийся несколько лет назад, был латентным на протяжении всего периода войны.Опираясь на прецедент сокращения использования электроэнергии после Первой мировой войны, они ожидали еще одного сокращения спроса на электроэнергию в результате прекращения военного производства вместо продолжающегося роста спроса в жилищном секторе, который действительно имел место. Перед лицом этого неожиданного всплеска оказавшиеся в затруднительном положении коммунальные компании проделали замечательную работу по расширению своих услуг на новые жилые комплексы, в то же время расширяя свои возможности для удовлетворения растущего спроса со стороны существующих жилых и коммерческих районов.Учитывая эти трудности, система распределения накладных расходов была некрасивой, но функциональной.

Несмотря на остроту ситуации, были предприняты определенные усилия для улучшения внешнего вида растений. Значительно помогло использование витых силовых кабелей для бытовых нужд, витых или витых силовых кабелей для вторичных обмоток и витых антенных кабелей, которые устраняют необходимость в поперечных рычагах на первичных обмотках. Также были эффективны сервитуты на задних стойках и улучшение внешнего вида трансформатора. Но эти изменения не могут сделать ничего, кроме как сделать непривлекательные воздушные линии и оборудование немного менее неприемлемыми.

ПОДЗЕМНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СИСТЕМЫ

Телефонные и энергетические компании более 50 лет назад начали замену воздушных распределительных сетей подземными коммуникациями в густонаселенных районах наших больших городов. Конверсия была произведена полностью для обеспечения лучшего обслуживания в зонах с высокой нагрузкой, где коммунальные предприятия сталкивались с обширными и дорогостоящими сбоями в обслуживании, когда обслуживание полюсов было прервано. Следовательно, в этих местах подземная установка может быть экономически оправданной.Точно так же на долгие годы были похоронены магистральные телефонные линии и междугородные магистральные линии. На сегодняшний день полностью разработаны материалы и методы закладки линий связи жилого телефона. Энергетическая промышленность, однако, сталкивается с различными проблемами, связанными с более дорогостоящим и сложным распределительным оборудованием, что затрудняет подземную установку в новых подразделениях.

Американская телефонная и телеграфная компания дала указание своим 20 операторам прокладывать линии метро в новых подразделениях везде, где это возможно.В некоторых областях, где условия благоприятны, телефонные кабели могут быть проложены под землей с затратами, равными или даже меньшими, чем затраты на строительство антенн. Например, компания Illinois Bell Telephone Company, которая с 1959 года поставила подземные установки для более чем 25 000 жилых домов, приняла следующую политику в отношении подземного распределения: ²

1. Разместите заглубленную распределительную установку во всех местах, где это считается целесообразным и где оценочная стоимость заглубленной установки не превышает оценочную стоимость воздушной установки более чем на десять процентов.

1. Следует приложить все усилия, чтобы сделать это совместным предприятием с энергетической компанией или другим подземным коммунальным предприятием.
2. Однако отсутствие интереса со стороны энергетической компании не должно удерживать нас от использования преимуществ скрытых распределительных систем.

2. Если сметная стоимость заглубленного завода в … подразделениях превышает сметную стоимость авиационного завода более чем на десять процентов, мы должны провести переговоры со строителем или разработчиком на следующей основе:

1. Бесплатно, где застройщик или застройщик роет и засыпает траншеи под распределительный кабель и все служебные провода в районе.
2. Если наша компания роет и засыпает все траншеи, застройщик или строитель оплачивает стоимость, которая превышает сметную стоимость авиационной установки более чем на десять процентов.

Согласно приведенному выше заявлению о правилах, заглубленный завод считается стандартной конструкцией Illinois Bell. Конечно, могут быть отдельные случаи, когда размещение заглубленных растений не считается практичным или экономичным. В этих единичных случаях мы были бы обязаны разместить тип установки, исходя из обоснованного инженерного решения.

Прогресс в области подземного распределения электроэнергии в жилых домах за последние пять лет был значительным. Во многом благодаря активному продвижению подземных кабельных систем несколькими коммунальными предприятиями 78 процентов основных коммунальных предприятий в Соединенных Штатах и ​​73 процента в Канаде в настоящее время приняли программы подземной разводки жилых домов. Обзор электроэнергетических компаний, проведенный журналом Electrical World ³ в 1961 году, включал данные 78 коммунальных предприятий в 42 штатах, обслуживающих более 60% США.S. метров и 11 коммунальных служб в пяти провинциях Канады, обслуживающих около 40 процентов канадских метров. Цифры суммируют эти данные.

На Рисунке 1 показан процент предприятий электроэнергетики, предлагающих в настоящее время тот или иной тип подземной жилой проводки. Во всех географических регионах, кроме двух, 70% или более отчитывающихся коммунальных предприятий предлагают такие услуги, за исключением Новой Англии со средним показателем 45% для шести штатов и Восточно-Юго-Центрального региона со средним значением 50% для четырех штатов. .

Рис. 1. Коммунальные предприятия, предлагающие подземную проводку

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание. Pac, Mtn, WNC и т. Д. Относятся к регионам.

На рис. 2 показан процент предприятий электроэнергетики, которые внедрили новые методы прокладки подземной проводки в жилых домах в течение последних пяти лет, и процент предприятий, которые планируют использовать новые методы в течение следующих пяти лет.

Рис. 2. Коммунальные предприятия внедряют новую практику подземной проводки

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание. Pac, Mtn, WNC и т. Д. Относятся к регионам.

Проектирование подземных систем

Канадский специалист по коммунальному обслуживанию рассказал о некоторых проблемах, связанных с планированием подземных распределительных сетей: ⁴

Перед установкой какой-либо системы, надземной или подземной, необходимо определенное планирование, и в этом отношении необходимо сделать больший упор на подземную систему.Это связано с тем, что система накладных расходов, будучи легкодоступной, гораздо более гибкая и может быть добавлена ​​или изменена в соответствии с изменяющимися нагрузками или другими требованиями без особых трудностей.

Вероятно, что различные подходы, используемые коммунальными предприятиями к планированию, частично ответственны за различия в общей конструкции подземных систем. При планировании коммунальное предприятие обычно ищет систему, которая, в соответствии с экономичностью, обеспечит высокую степень непрерывности обслуживания, способна обслуживать, безопасна как для населения, так и для сотрудников коммунального предприятия и может без больших затрат обеспечивать текущие и будущие нагрузки модификация или дополнительное строительство.Используемые методы и степень достижения этих целей отражены в базовой компоновке и окончательном проекте подземной системы.

Местоположение системы важно. Если кабели не могут быть проложены под тротуаром, они, вероятно, будут больше повреждены на улице в результате эксплуатации и обслуживания других коммуникаций, таких как водопровод, канализация, газ, чем на заднем участке. Это должно быть сбалансировано с учетом более трудного доступа к оборудованию, если потребуется техническое обслуживание при нахождении в задней части участка.

Знание текущих и будущих нагрузок важно при планировании любой системы и, вероятно, в большей степени для подземных [систем]. Многие коммунальные предприятия сегодня призваны обеспечивать электрическое отопление в новых подразделениях, не зная заранее, сколько [единиц будет] или где они будут. Поскольку электрическое отопление представляет собой такую ​​большую нагрузку, а электрические распределительные устройства обычно требуются до завершения строительства дома, коммунальное предприятие сталкивается с трудной проблемой.Если предусмотрено 100% электрическое отопление, требуются трансформаторы и жилые или вторичные проводники значительно большего размера, и если эта нагрузка не увеличивается, установленная система, очевидно, становится неэкономичной, которая не будет поддерживаться полученными доходами. С другой стороны, если в первоначальной установке предусмотрено недостаточное электрическое отопление и [спрос] на отопление действительно возрастет, потребуются дополнительные трансформаторные мощности и проводники. В случае надземной системы эти дополнения обычно не представляют проблемы, но в подземных условиях они могут быть трудными и дорогостоящими, если их не спланировать заранее.

Непрерывность обслуживания приобретает все большее значение. Хотя мы надеемся, что перебои в работе подземной системы будут реже, чем перебои в работе воздушной системы, тем не менее, они будут происходить и должны быть предусмотрены. Перебои в подземной системе обычно значительно дольше, чем в воздушной системе, и поэтому при планировании подземной системы необходимо построить соответствующие сооружения, чтобы избежать длительных перерывов в работе в случае неисправности.

Эксплуатация и обслуживание подземных систем обычно выполняются в гораздо более ограниченном пространстве, чем на воздушных системах, и, следовательно, для обеспечения безопасности линейных инженеров обычно требуются специальные средства и методы работы. Следует также отметить, что операции в подземной системе, как правило, не так приспособлены к методам работы с инструментами на линиях под напряжением, как на воздушной системе.

Еще один аспект планирования – это очень определенная тенденция из-за увеличения нагрузки к более высоким напряжениям в распределительной сети.В подземной системе избыточная изоляция первичных кабелей для будущего более высокого напряжения является относительно дорогой, тогда как в воздушной системе установка изоляторов большего размера обходится недорого.

Конечно, есть и другие соображения, но достаточно сказать, что компоновка и планирование более важны для подземных систем, чем для воздушных.

Ожидаемый срок службы подземной электропроводки может быть на 50–100 процентов больше, чем у воздушной системы. Следовательно, проектирование подземной системы должно быть основано на увеличении нагрузки на дополнительные 15 или более лет по сравнению с воздушными системами. ⁵

Характеристики жилых подземных систем

Методы строительства подземных распределительных систем сильно различаются. Для небольших систем, включающих несколько домов, может потребоваться один подземный кран или отвод от воздушной линии, ведущей в район. Для крупных подразделений могут потребоваться главные магистральные фидеры с альтернативными воздушными точками питания, или же основное питание может быть взято из подземных фидерных линий, напрямую подключенных к центральной станции.Телефонные линии и линии электропередач на некоторых участках могут быть проложены в отдельных траншеях; в других местах они могут быть размещены в общей траншее. Некоторые коммунальные предприятия требуют прокладки линий в стальных или волоконных каналах; другие используют прямое захоронение.

На рисунке 3 показана типичная подземная распределительная система для линий электропередач и телефонных линий в жилом районе. На рис. 4 представлена ​​схема распределения электроэнергии, показывающая 12 домов, обслуживаемых одним трансформатором. Первичный кабель подает высокое напряжение на трансформатор, который понижает его до напряжения дома для распределения по вторичному кабелю.На обоих рисунках телефонный кабель проложен в отдельной траншее.

Рисунок 3. Типовая система распределения подземной электропроводки в жилых помещениях

Из House and Home , август 1959.

Рис. 4. Типовая схема подземного распределения электроэнергии

Из House and Home , август 1959.

Расположение . Подземные сооружения в новых подразделениях обычно располагаются в пределах сервитутов по тыловым линиям участков.План сервитута на Рисунке 5, подготовленный Detroit Edison Company и Michigan Bell Telephone Company, является типичным. В руководстве по сервитуру, подготовленном совместно двумя компаниями, предлагаются следующие критерии проектирования подземных коммуникаций: ⁶

Рисунок 5. План легкого размещения подземных линий электропередачи и телефонной связи

Из Easement Planning for Utility Services , Detroit Edison Co. – Michigan Bell Telephone Co., 1962.

Расположение сервировок

В целом, расположение сервитутов для подземных коммуникаций аналогично расположению сервитутов для воздушных линий обслуживания, в том смысле, что сервитуты должны располагаться вдоль тыловых или боковых линий участка или в некоторых случаях должны быть предусмотрены между участками. Кроме того, в некоторых местах потребуются сервитуты вдоль линий фронта.

Планировка подразделения, топография, естественные препятствия и использование этих сервитутов для водопроводных, канализационных и дренажных сооружений повлияют на проектирование системы сервитута, подходящей для подземной распределительной системы.

Ширина подмостков

Ширина ограждения, необходимая для размещения подземных коммуникаций и других коммуникаций, включая водопровод, канализацию и т. Д., Показана в таблице 1.

Таблица 1. Ширина фюзеляжа, необходимая для размещения подземных коммуникационных линий

Легкость и функциональность	Минимальная ширина (футы)	Замечания
Вдоль двух соседних участков для размещения всех инженерных сетей	6 (каждая посылка) 12 (всего)	Половина общего сервитута (6 футов) будет использоваться совместно для электрических или телефонных подземных сооружений, а другая половина – для других инженерных сетей.
Вдоль двух соседних участков только для размещения электричества и телефона	6 (только одна посылка) 3 (только одна посылка)	Для подземных электрических и телефонных коммуникаций / или подземных сооружений Только для уличного освещения и метро.
Через участок только для размещения электрических и телефонных подземных сооружений	6
Только по краю одной посылки	12	Половина общей оценки (6 футов) будет использоваться совместно для электрических и телефонных подземных сооружений, а другая половина – для других коммунальных услуг.
Только по краю одного участка только для размещения как электрических, так и телефонных подземных сооружений	6

Адаптировано из Easement Planning for Utility Services , Detroit Edison Co. – Michigan Bell Telephone Co., 1962.

Воздуховод и прямое захоронение. Существует два метода установки подземных распределительных систем – канальный и прямой засыпание. В системе воздуховодов кабели протягиваются через трубы, которые могут быть, а могут и не быть заключены в бетон.В системе захоронения кабели закапывают прямо в землю. В то время как прямое закапывание все чаще используется, появление новых типов силовых и телефонных кабелей означает, что все еще необходимо использовать каналы для предотвращения повреждения кабеля в каменистых почвах, насыпных землях и под проезжей частью.

Телефонные компании используют почти исключительно прямое захоронение (за исключением случаев, когда грунтовые условия требуют использования воздуховодов), но использование этого метода энергетическими компаниями не так широко распространено. Опрос Electrical World 1961 (см. Рисунок 6) показал, что 48% U.Энергетические компании S. и 50% канадских коммунальных предприятий практиковали прямое закапывание первичных кабелей. Прямое закопание вторичных кабелей в среднем составляло 55% в США и 88% в Канаде.

Рис. 6. Коммунальные предприятия, допускающие прямое закопание кабеля

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание. Pac, Mtn, WNC и т. Д. Относятся к регионам.

Трансформаторы .В ранних подземных электрораспределительных установках использовались полупогруженные корпуса трансформаторов, которые требовали дорогостоящих земляных работ и гидроизоляции. Разработка трансформатора и корпуса для открытого монтажа играет важную роль в снижении затрат на подземную установку. Здесь стандартный подвесной трансформатор в металлическом корпусе или новый трансформатор специальной конструкции размещается на сборной бетонной площадке. Затраты можно было бы снизить еще больше, если бы трансформаторы, устанавливаемые на площадках, были стандартизированы, но производители не решаются приостановить эксперименты в то время, когда новые разработки могут привести к более желательным и экономичным конструкциям.На рисунках 7 и 8 показана степень признания трансформаторов, устанавливаемых на площадках, коммунальными предприятиями США и Канады: на рисунке 7 показаны те, которые предпочитают трансформаторы, устанавливаемые на площадках, для использования в будущих подземных жилых помещениях, а на рисунке 8 показан процент компаний, которые применяли этот тип установки в течение последних пяти лет, и процент, который ожидает принятия в течение следующих пяти лет. На рисунке 9 показан трансформатор, установленный на подставке.

Рисунок 7 Коммунальные предприятия, предпочитающие трансформаторы для установки на площадках

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание. Pac, Mtn, WNC и т. Д. Относятся к регионам.

Рис. 8 Коммунальные предприятия принимают на вооружение новые трансформаторные установки

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание. Pac, Mtn, WNC и т. Д. Относятся к регионам.

Рисунок 9 (слева) Трансформатор на подставке с подставками для телефонной связи

Рисунок 10 (в центре) Типовые стойки для подземной проводки: Телефон

Рисунок 11 (справа) Типовые опоры для подземной проводки: Power

Фотографии любезно предоставлены компанией Illinois Bell Telephone Company.

Пьедесталы обслуживания . Для упрощения сервисных подключений и снижения затрат на обратный звонок телефонные и энергетические компании разработали наземные точки подключения, называемые служебными стойками (рисунки 10 и 11). Эти пост-типовые терминалы предлагают удобные средства для добавления или отключения новой услуги.

Траншеи . Глубина траншеи варьируется от двух до четырех футов, большинство установок размещается на уровне двух-трех футов (см. Рисунок 3). Линии электропередач и телефонные линии во многих подземных распределительных системах все еще прокладываются раздельно, но в ряде районов линии связи и силовые провода прокладываются в одной траншее.Силовые кабели помещаются на дно 36-дюймовой траншеи, которая затем засыпается на 12 дюймов для размещения телефонных кабелей.

В 1956 году Объединенный комитет Edison Electric Institute и Bell System назначил подкомитет для проверки непосредственного размещения силовых и телефонных кабелей бок о бок в общей траншее. Кабели для полевых испытаний были уложены вместе на дне траншеи без всяких усилий для поддержания разделения. Первоначальные опасения, что высоковольтная энергия может заглушить телефонные сигналы, оказались необоснованными, и объединенный комитет рекомендовал попробовать случайное разделение на пробной основе.Однако в настоящее время случайное разделение является нарушением Национального кодекса электробезопасности и запрещено государственными кодексами безопасности. В 1961 году совместная петиция, поданная Illinois Bell и Commonwealth Edison с просьбой об отказе от правила разделения, была одобрена Комиссией по торговле Иллинойса на пробной основе. Ограниченный опыт использования этого типа установки на сегодняшний день еще не позволяет оценить ее эффективность, но официальные лица компании уверены, что такие методы строительства позволят существенно сэкономить.При случайном разделении, например, можно использовать траншею глубиной 30 дюймов, обрезая на шесть дюймов по старому методу. И телефонный, и силовой кабель можно проложить за одну операцию, что исключает необходимость обратной засыпки, которая ранее требовалась для обеспечения разделения кабелей.

Стоимость . Соотношение затрат на надземную и подземную установку в последние годы сократилось. С одной стороны, неровности сегодняшней криволинейной и тупиковой планировки жилых улиц порождают проблемы с оттяжкой полюсов.В отличие от этого, компоненты подземных коммуникаций дешевле, чем они были раньше, а улучшенное оборудование для рытья траншей снижает затраты на рабочую силу. Поскольку телефонные компании перемещают свои линии с опор и уходят под землю, энергокомпании больше не могут рассчитывать на разделение затрат на установку опор.

Реальная стоимость подземной электропроводки – это разница между стоимостью установки воздушной распределительной системы (на основе тарифов на электроэнергию) и стоимостью установки подземной системы для предоставления тех же услуг.Соотношение затрат между двумя системами сильно различается. House and Home сообщил о поразительном разнообразии цен на установку по всей стране. ⁷ Котировки коммунальных предприятий за предоставление подземных услуг составляли от 50 до 10 000 долларов за лот. В то время как соотношение затрат зависит от условий грунта, мощности нагрузки, метода строительства и количества обслуживаемых домов, такой широкий диапазон цен вполне может «отражать разницу во взглядах больше, чем разницу в реальных затратах.” ⁸

Затраты на подземные работы во многих областях могут быть сокращены, если застройщик или строитель сам выполнит рытье траншей и земляные работы. Бригады земляных работ, которые уже работают для фундамента, канализации и водопровода, могут сделать работу дешевле, чем бригады инженерных сетей. Однако в районе Чикаго полевые испытания, проведенные Commonwealth Edison Company и Illinois Bell Telephone Company, показали, что обе компании могут сократить затраты на рабочую силу на 35 процентов, используя специальные бригады для земляных работ и засыпки траншей, вместо того, чтобы требовать выполнения этих операций. выполняться подразделением.Политика, действующая в настоящее время в их совместной зоне обслуживания, заключается в том, чтобы подразделение выплачивало энергетической компании фиксированную плату в размере 50 долларов за лот (плата за установку телефона не взимается).

Для эффективного выполнения этой работы энергетическим и телефонным компаниям требуются удобные полосы, доступные для оборудования компании. Все препятствия внутри полосок должны быть удалены. Линия участка и колья готовой отметки должны быть размещены с подходящими интервалами, а уклоны сервитута должны быть приблизительно на окончательной отметке.Достаточно большое количество партий в подразделении должно быть готово в любой момент, чтобы монтажные операции проходили с максимальной эффективностью. Во всех жилых подразделениях в зонах обслуживания двух компаний, где должны быть поставлены подземные сооружения, каждая компания выкапывает половину площади траншеи и выставляет счет другой по взаимно согласованной фиксированной ставке за фут. (Эта процедура используется для выравнивания затрат на рытье неожиданных препятствий.)

По словам инженеров Commonwealth Edison, указанная выше плата за подземную установку за лот основан на разнице между стоимостью надземного и подземного обслуживания для подразделения из 24 или более смежных участков, имеющих средний размер задней линии участка менее 125 футов. .Любые дополнительные расходы, понесенные при переходе под улицами, переулками или другими участками, вымощенными перед рытьем траншеи, должны быть оплачены застройщиком. Если имеется менее 24 лотов, застройщик должен оплатить минимальную плату в размере 1200 долларов без учета каких-либо дополнительных затрат.

Эффективная организация программы подземного монтажа зависит от надлежащей координации между строителем и коммунальными предприятиями. Значительная экономия времени и средств может быть достигнута за счет подробного обследования участка с последующим интеллектуальным планированием до начала строительных работ.Подземную проводку не следует добавлять на заднем плане, когда все остальные проектные работы по разделу уже завершены. Перед началом любых работ следует установить приблизительные оценки. Кабели следует прокладывать в быстрой последовательности за траншеекопателями с немедленной засыпкой, чтобы минимизировать провалы или повреждение кабеля.

Представитель телефонной компании перечислил некоторые проблемы согласования строительной и коммунальной компании: ⁹

… Координация должна начаться во время разделения территории, чтобы можно было составить планы для всех услуг.Строителя нужно вовлечь в картину, а его планы скорректировать в соответствии с общим развитием. Одно из основных препятствий для экономичного строительства под землей сегодня возникает из-за того, что строитель накапливает материал из земляных работ подвала в задней части собственности. В таких условиях установка нескольких столбов может стоить дешевле, чем прокладка траншеи через эти груды грязи. Абсолютные уровни также не очевидны. Плановая утилизация этого материала может решить эту проблему. … Если энергокомпания обнаруживает, что условия настолько трудны, что на этом этапе ей приходится размещать опоры и антенный провод, для телефонной компании обычно оказывается экономичным использовать те же опоры совместно позже.

Компании Детройт Эдисон и Мичиган Белл Телефон Компани подготовили брошюру, чтобы помочь застройщикам в установке подземных электрических и телефонных служб в новых подразделениях. ¹⁰ В этом руководстве, воспроизведенном в Приложении, и особенно в Контрольном списке для разработчиков, содержащемся в нем, излагаются конкретные обязанности двух коммунальных компаний и застройщика на этапе строительства прокладки подземной проводки.

В целях дальнейшего снижения затрат строителей на подземную проводку некоторые компании предлагают финансовые скидки при гарантии повышенного энергопотребления.Включив в дом электрическое отопление или другое 240-вольтовое оборудование, строитель может получить серию скидок в размере до полной суммы его подземных затрат.

Затраты на техническое обслуживание установленных сегодня систем подземной электропроводки трудно обеспечить на какой-либо надежной основе. Недавний опрос канадских коммунальных компаний показал, что лишь небольшая часть респондентов могла оценить процентное снижение затрат на подземное обслуживание по сравнению с затратами, связанными с воздушными распределительными системами. ¹¹ По оценкам, такое снижение составило от 30 до 90 процентов. Шесть канадских общин, проводящих подземную проводку, сообщили о снижении затрат на техническое обслуживание как минимум на 80%. Пять респондентов заявили, что их расходы на техническое обслуживание незначительны.

Схема, которая может привести к дальнейшему снижению затрат на техническое обслуживание, все еще находится в стадии разработки. Ответственность за владение, установку и обслуживание подземных электрических подключений к индивидуальному жилью обычно несет заказчик.Телефонные компании, однако, взяли на себя такую ​​ответственность в своих зонах обслуживания. Если энергетические компании примут аналогичную политику, то возможна совместная установка как телефонных, так и электрических сетей от линии участка до дома. Если можно разработать единый служебный кабель, содержащий как силовые, так и телефонные проводники, подключенные к единому основанию для совместной службы, вероятно дальнейшее снижение затрат для обеих компаний.

Commonwealth Edison – одна из компаний, которая недавно ввела политику принятия на себя ответственности за подземные службы. ¹² Право собственности на коммунальную компанию позволяет производить установку системы обслуживания совместно с Illinois Bell таким же образом, как и ранее описанная схема строительства подземной распределительной системы. Согласно этой политике энергокомпания взимает фиксированную плату с клиента в размере 1,00 долл. США за фут траншеи за установку, владение и обслуживание подземных коммуникаций от подземной распределительной системы до дома. Плата является единообразной независимо от размера кабеля, но не распространяется на подземные коммуникации, подключенные к воздушной системе.

ОРГАНЫ УПРАВЛЕНИЯ МЕСТНЫМ РАЗВИТИЕМ

Энергетические и телефонные компании подлежат комплексному государственному контролю. Ставки устанавливаются правительством штата и федеральным правительством; оборудование должно соответствовать минимальным требованиям Национального кодекса электробезопасности и соответствующих государственных норм безопасности; и местные правила могут повлиять на расположение системы распределения и завода. Государственные служащие часто не уверены в том, как законы штата о коммунальных услугах повлияют на их собственные полномочия по контролю за коммунальными предприятиями.Могут ли города потребовать прокладки подземной проводки в новых жилых районах? Правила коммунальных предприятий поднимают множество юридических вопросов, на которые не может дать ответ Консультационная служба по планированию ASPO.

Многие города заключили соглашения с коммунальными предприятиями, согласно которым воздушные провода удаляются с определенного количества миль улиц в год, в основном в густонаселенных центральных деловых районах. Однако есть несколько городов, в которых коммунальные предприятия требуют от коммунальных предприятий прокладывать подземные телефонные линии и линии электропередач в новых подразделениях.McQuillin’s Municipal Corporation сообщает, что:

Компании, использующие провода, могут быть вынуждены прокладывать свои провода под землей или в подземных каналах, когда этого требуют удобства или хорошее управление муниципалитета. Чтобы проиллюстрировать это, было высказано мнение, что требование, чтобы телефонная компания проложила трубопроводы через неклассифицированные улицы в пригородных частях города и на открытой местности, чтобы проложить свои провода, было явно неразумным применением власти полиции. … Но создать подземный район и потребовать удаления всех используемых в нем столбов и проводов с поверхности… там, где подземная часть является густонаселенным центром города, это полноценное проявление власти полиции.

Два калифорнийских города – Пало-Альто и Палм-Спрингс – требуют от застройщика прокладки подземной проводки в новых жилых районах. Застройщик, предположительно, должен оплатить разницу в стоимости подземных и воздушных объектов. Требования к подземной проводке в постановлении Пало-Альто, принятом в 1960 году, просты:

Электричество, телефон и все другие инженерные сети должны быть установлены под землей подразделением, если, по мнению городского инженера, особые условия не требуют иного.В таком случае такие установки должны соответствовать указаниям городского инженера.

Постановление о подразделении Палм-Спрингс более подробно описывает подземные сооружения. Из положений исключены высоковольтные линии:

Все подразделения должны быть связаны с газовыми, электрическими и телефонными коммуникациями, обслуживающими город. Кроме того. подразделения могут быть связаны с местной службой телевидения. Все инженерные сети и телевизионные линии, подпадающие под юрисдикцию Комиссии по коммунальным предприятиям или нет, должны проходить под землей в тех местах, которые указаны на табличке, находящейся в настоящее время в офисе директора по планированию города Палм-Спрингс.Следующие инженерные сети исключены из этого положения:

1. Линии электропередачи напряжением 33 000 вольт и более.
2. Электрические линии, спроектированные или построенные на пропускную способность 2000 киловольт или более.

Все инженерные сети, контролируемые Комиссией по коммунальным предприятиям штата Калифорния или их правопреемниками, должны быть обязаны устанавливать под землей только «линии обслуживания» в тех местах на упомянутой площадке, что указывает только на подземные линии связи. .

Все телефонные и электрические установки должны находиться под землей в соответствии со спецификациями коммунального предприятия и его правилами и положениями, хранящимися в Комиссии по коммунальным предприятиям.

Упомянутая платформа – это платформа, разработанная Директором по планированию, датированная 28 октября 1959 года и принятая в настоящем документе, как если бы она была полностью изложена.

Прокладка подземной проводки в Дирфилде, Иллинойс (пригород Чикаго) не является обязательной. Тем не менее, застройщики, обеспечивающие подземные распределительные системы, должны соответствовать следующим положениям постановления о подразделении:

Если телефонные линии и линии электроснабжения полностью проложены под землей на всей разделенной территории, указанные трубопроводы или кабели должны быть размещены в пределах сервитутов или выделенных общественных путей таким образом, чтобы они не противоречили другим подземным коммуникациям.Кроме того, все трансформаторные коробки должны быть расположены таким образом, чтобы они не создавали неприглядный вид и не создавали опасности для населения.

В предварительном отчете комиссии по планированию городской менеджер Гринвилля, штат Иллинойс (население 5000 человек), указал, что требование подземной проводки в новых подразделениях может быть неразумным в типичной небольшой застройке этого города. По его словам, затраты на установку подземной проводки в блоке из 12 лотов для разработчика почти в три раза превышали стоимость монтажа в блоке из 48 лотов.Стоимость подземной установки на участке с 12 участками оценивалась примерно в 480 долларов США, в то время как на участке с 48 участками эта цифра составляла примерно 180 долларов США. В отчете сделан вывод: ¹³

Ключевой вопрос подземной проводки для небольших предприятий, казалось бы, заключается в том, соответствует ли требование подземной проводки. Не похоже, что это справедливое требование. Стоимость небольшого предприятия, вероятно, будет настолько высока, что только более дорогие подразделения смогут нести расходы без чрезмерных трудностей.Необходимо соблюдать осторожность, чтобы гарантировать, что не введены правила, которые могут помешать строительству нового жилья. Кажется, что подземная проводка слишком дорога для небольшого подразделения такого размера, которое мог бы себе представить Гринвилл. …

Предлагаемая поправка к правилам территориального деления Парк-Форест, штат Иллинойс, потребует подземного распределения и установки услуг во всех многоквартирных жилых и коммерческих районах. Распределение надземных участков по-прежнему будет разрешено вдоль линий тыловых участков в односемейных и промышленных зонах.

Отчет о необходимости подземной проводки, подготовленный для города Окленд, Калифорния, четко излагает основы законодательства, требующего прокладки подземных коммуникаций в новых жилых кварталах, промышленных и коммерческих районах. Некрасивая воздушная проводка будет постепенно удалена в застроенных жилых районах Окленда путем создания подземных районов, в которых владельцы собственности будут нести расходы по переходу на подземные установки.

Высокая стоимость, указанная некоторыми коммунальными предприятиями, без сомнения, отпугнула местных властей от принятия требований к подземной проводке, даже несмотря на то, что постановления о территориальных делах обычно требуют строительства других улучшений без компенсации застройщику. Требования к подземной проводке не будут считаться действительными мерами полицейской власти, если суды не установят, что они существенно связаны с общественным здоровьем, безопасностью, моралью или общим благосостоянием. Несмотря на то, что было относительно мало судебных разбирательств, связанных с конституционностью контроля за подразделениями, суды, как правило, поддерживали постановления, которые требуют от подразделений тратить большие суммы денег на строительство таких необходимых улучшений, как улицы, канализация и водопровод, в качестве условия утверждения платформы подразделения. .

Хотя никаких судебных разбирательств, связанных с положениями о подземной проводке в правилах о подразделениях, не было доведено до сведения Консультативной службы по планированию ASPO, некоторые суды могут прийти к выводу, что такие требования находятся в пределах разумности. Однако можно ожидать, что в двух отношениях юридические споры, касающиеся требований к подземной проводке, будут отличаться от других судебных разбирательств по усовершенствованию подразделения. Во-первых, требования к подземной проводке в значительной степени основаны на эстетических соображениях.Во-вторых, спор зависит не от того, должно ли подразделение предоставить необходимое оборудование, то есть систему электропроводки, а, скорее, от типа объекта – надземного или подземного.

Там, где плата за установку коммунальных услуг невысока, обязательные требования к подземной проводке, вероятно, находятся в пределах разумной муниципальной политики. В районах с высокими затратами на установку некоторые муниципальные чиновники могут посчитать принуждение подразделений к прокладке подземной проводки неразумной.В настоящее время, к сожалению, нет конкретных критериев, которые можно было бы предложить для измерения такой разумности. Однако муниципальная политика должна признать, что необходимость обеспечить постоянное электроснабжение дома сегодня намного важнее, чем десять лет назад. Отопление, кондиционирование, охлаждение, приготовление пищи и освещение зависят от электричества. Сбои в подаче электроэнергии являются серьезным неудобством для жителей, а подземные распределительные сооружения, не пострадавшие от штормов и других аварий, намного надежнее воздушных систем.

В некоторых сообществах подход «района благоустройства» может быть использован для обеспечения подземных систем в новых жилых районах таким же образом, как он использовался для удаления подвесных систем в застроенных районах. Специальная оценка может первоначально выпадать на застройщика, но затем переходить к покупателю дома либо как часть покупной цены дома, либо как специальная муниципальная оценка.

По крайней мере, муниципальное влияние должно быть оказано, чтобы объединить представителей коммунальных служб и домовладельцев для выработки общего подхода к проблеме прокладки инженерных линий.Имеется достаточный опыт эксплуатации в сфере коммунальных услуг, чтобы показать, что затраты на подземную установку в жилых районах можно удерживать на разумном уровне. Таким образом, муниципальные чиновники могут указать на множество успешных примеров в этой области, чтобы убедить свои местные коммунальные предприятия в целесообразности подземной проводки.

ССЫЛКИ

1. «Подземная проводка», апрель 1961 г., с. 141.

2. Illinois Bell Telephone Company, Заявление о политике размещения подземных городских распределительных систем, 24 мая 1962 года.

3 «Распределение для будущего», Electrical World , 6 февраля 1961 г., стр. 50–33.

4. Г. А. Пайпер, «Подземный жилой дом в Канаде», доклад, представленный на симпозиуме Канадской электротехнической ассоциации по эстетике распределения электроэнергии, 2 мая 1962 г., стр. 2–4 (мимеография).

5. Ассоциация муниципальных электроэнергетических предприятий (Онтарио), Руководство по стандартным муниципальным подземным сооружениям, , второе издание, июнь 1959 г., стр. 2–4.

6.Detroit Edison Company и Michigan Bell Telephone Company, Easement Planning for Utility Services , 1962. стр. 13–15.

7. «Подземная проводка», op. соч., стр. 141.

8. Там же.

9. Презентация от имени Телефонной ассоциации Канады Комитету по расследованию дизайна жилой среды Королевского архитектурного института Канады, февраль 1960 г. (мимеография).

10. Detroit Edison Company и Michigan Bell Telephone Company, Подземная электрическая и телефонная служба в новых подразделениях , 1962 год.

11. Джон Хендри, «Можно ли проводить подземную проводку?» The Listening Post , том 22, номер 10, октябрь 1962 г., стр. 3.

12. Дж. Смит и Дж. А. Шнайдер, «Подземная распределительная система для жилых единиц», Передача и распределение , август 1962 г., стр. 19.

13. Питер М. Росс и Норман Э. Таффорд, Провода подземных коммуникаций для Гринвилля? (предварительный отчет), Офис городского менеджера, Гринвилл, Иллинойс, 1962 г.С. 13–14.

ПРИЛОЖЕНИЕ

ПОДЗЕМНОЕ ЭЛЕКТРИЧЕСКОЕ И ТЕЛЕФОННОЕ ОБСЛУЖИВАНИЕ В НОВЫХ ПОДРАЗДЕЛЕНИЯХ

Подготовлен для использования в зонах, обслуживаемых совместно Detroit Edison Company и Michigan Bell Telephone Company

1962

ТРЕБОВАНИЯ

1. ОТДЕЛЬНЫЕ СОГЛАШЕНИЯ

Для каждой утилиты требуется отдельное подписанное соглашение с разработчиком. В соглашениях будут подробно определены обязанности разработчика и каждого коммунального предприятия.

2.СОВМЕСТНОЕ ЗАЯВЛЕНИЕ ОБ ОГРАНИЧЕНИЯХ

Ограничения собственности для совместных подземных систем должны быть зарегистрированы ДО сооружения инженерных сетей. Формулировки ограничений будут предоставлены застройщику коммунальными предприятиями.

Одним из наиболее важных ограничений собственности является то, что наличие под землей служебных помещений для каждого клиента, обслуживаемого из подземной системы, является обязательным.

3. УСЛУГИ

Застройщик несет ответственность за предоставление сервитутов, приемлемых для обоих коммунальных предприятий, для обслуживания электричества, телефона и уличного освещения.Эти сервитуты должны регистрироваться на площадке подразделения как частные сервитуты для коммунальных услуг или сервитуты, предоставляемые отдельным документом.

4. УСТАНОВКА ОБЪЕКТОВ ДО ПЛАТЫ ЗАПИСИ

1. The Detroit Edison Company

Трубопровод для уличных переходов может быть установлен по специальному соглашению до регистрации ограничений на площадку и собственность. Однако установка всех других объектов не будет начата до тех пор, пока не будут зарегистрированы ограничения по площадям и собственности.Особое внимание будет уделено конкретным случаям.

2. Michigan Bell Telephone Company

Телефонная связь не будет размещена до тех пор, пока не будут зарегистрированы ограничения на использование плат и собственности. Особое внимание будет уделено конкретным случаям.

5. КООРДИНАЦИЯ С ДРУГИМИ ПРЕДЛАГАЕМЫМИ УТИЛИТАМИ

Когда другие инженерные сети предлагаются рядом с совместно заглубленными электрическими и телефонными установками, которые занимают половину обычного 12-футового сервитута, требуется особая координация, а именно:

1. Канализация

Если предлагаются канализационные трубы, они должны располагаться на другой половине 12-футового сервитута и устанавливаться достаточно далеко заранее, чтобы избежать оседания почвы на маршруте совместно заглубленных работ.Все краны канализационной линии, которые будут проходить под совместно заглубленными сооружениями, должны быть установлены во время строительства основной канализации. Такие краны канализационной линии должны быть доступны для подключения в точке в 3 футах за пределами полос сервитутов. Удлиненный канализационный кран уменьшит возможное повреждение подземных электрических и телефонных сетей и облегчит подключение отдельных канализационных линий.

2. Дренажная плитка

Везде, где дренажная плитка должна быть установлена ​​вдоль задней линии участка для ухода за поверхностными водами, электрические и телефонные устройства не будут размещаться на одном 6-дюймовом пространстве с плиткой, за исключением переходов.Такая дренажная плитка должна быть показана в плане и в профиле на чертежах ливневой канализации. Необходимо запланировать монтаж дренажной плитки с коммуникациями.

3. Газ и вода

Электрооборудование и телефонная связь не должны размещаться в одной траншее с газом или водопроводом.

Когда подземные электрические и телефонные устройства должны быть расположены в непосредственной близости от планируемых газо- и водопроводных сетей, планирование и координация всех инженерных сетей абсолютно необходимы.

6. СОСТОЯНИЕ

Окончательная планировка трассы основной траншеи должна быть завершена до начала рытья траншеи для подземных электрических и телефонных сооружений.

7. НЕОБХОДИМЫЕ СТАВКИ

Застройщик должен точно разбить все линии участков вдоль основных трасс траншей. После того, как рытье траншеи завершено, он должен провести повторную заделку, где это необходимо, чтобы определить все линии участка, прилегающие к траншее, чтобы обеспечить надлежащее расположение наземного оборудования, такого как трансформаторы, вторичные опоры, телефонные терминалы и т.

8. ОТКРЫТИЕ И ЗАПОЛНЕНИЕ ОСНОВНОГО ОТКРЫТИЯ

Разработчик должен обеспечить все траншеи и обратную засыпку для совместных заглубленных сооружений, как показано ниже.

Рис. 1. Траншея для размещения стыков

Рис. 2 Траншея, занятая исключительно электрооборудованием

Таблица A (для использования с рис. 1 и 2)

Количество кабелей	Расчетная ширина траншеи
от 1 до 3	16 “
4	20 “
5	26 “
6	30 “

ПРИМЕЧАНИЕ: Фактическая ширина должна быть указана на чертеже траншеи.

Рис. 3 Траншея, занятая исключительно телефонными линиями

ПРИМЕЧАНИЯ:

1. Хотя минимальные глубины показаны на рисунках 1, 2 и 3, может потребоваться большая глубина из-за других существующих или предполагаемых заглубленных сооружений или препятствий
2. На всей засыпке не должно быть щебня и комков твердой или замороженной грязи, а также не должно быть материала, который может порезать, проколоть или иным образом повредить электрическое или телефонное оборудование. Использование грунта из траншеи в качестве засыпки остается на усмотрение коммунальных предприятий.Если грунт замерзнет при открытой траншее, разработчик должен предоставить песок для двухэтапной засыпки следующим образом: 12 дюймов песка поверх электрического кабелепровода, 12 дюймов песка поверх телефонного кабеля и последние 12 дюймов обычного портить
3. Все совместно занятые траншеи должны быть засыпаны в два этапа.

Этап l. После установки энергообъектов требуется хорошо утрамбованная засыпка для обеспечения минимального покрытия 12 дюймов.

Этап 2. После установки телефонной связи должна быть завершена засыпка.

4. Все препятствия на маршрутах траншей должны быть устранены, чтобы можно было проложить телефонные аппараты. Протягивать телефонные аппараты через препятствие или под ним, как правило, нецелесообразно. Особое внимание будет уделено конкретным случаям.
5. Все размеры относятся к итоговой оценке.

ОБХОД ТЕЛЕФОННОГО ТРАНСФОРМАЦИИ: ЭЛЕКТРИЧЕСКИЕ ТРАНСФОРМАТОРЫ И ВТОРИЧНЫЕ ПЕДЕСТЛИ

Обычно требуется траншея, занятая исключительно телефонной связью, чтобы обойти трансформаторы Детройт Эдисон и вторичные пьедесталы.Обводные траншеи являются частью основной траншейной системы.

На рисунках 4 и 5 показано расположение обходных траншей.

Рисунок 4 Траншея телефонного байпаса в месте расположения трансформатора

Рисунок 5 Траншея телефонной байпаса – расположение дополнительной подставки

9. ОСНОВНЫЕ СООРУЖЕНИЯ ТРАНШЕВА

A. Детройт Эдисон Компани

Все электрооборудование в основной траншее будет оборудовано, установлено и обслуживается компанией D.E. Компания, за исключением сервисных кабелей, которые предоставляются, устанавливаются и обслуживаются заказчиком.

B. Michigan Bell Telephone Company

Все телефонные устройства в основной траншее, за исключением кабелепровода, как указано в пункте 12B, будут предоставлены, размещены и поддержаны M.B.T. Компания.

10. ТРАНШИНГ И ЗАПОЛНЕНИЕ-ОБСЛУЖИВАНИЕ

(между основной траншеей и зданием)

Застройщик или владелец лота должны обеспечить все траншеи и засыпку для стыков подземных электрических и телефонных служебных проводов и кабелей, как показано ниже.

Рис. 6. Траншея для обслуживания совместного размещения

ПРИМЕЧАНИЕ: Вся засыпка не должна содержать обломков и комков твердой или замороженной грязи и не должна содержать материала, который может порезать, проколоть или каким-либо иным образом повредить электрические или телефонные устройства.

11. ОБСЛУЖИВАНИЕ ТРАНШЕВЫХ СРЕДСТВ

A. Детройт Эдисон Компани

Все электрооборудование в технологической траншее будет оборудовано, установлено и обслужено заказчиком.

Сервисный кабель, который должен быть проложен заказчиком от трансформатора или вторичного постамента к жилому дому, будет из меди 3-1 / C 1/0 AWG или больше, с резиновой изоляцией типа RHW и неопреновой оболочкой.Кабель должен быть типа USE. Эти кабели должны быть проложены в соответствии с D.E. Спецификация компании.

Там, где проложенные заказчиком сервисные кабели занимают основную траншею, D.E. Компания обеспечит трубопровод в основной траншее от трансформатора или вторичного постамента до точки в главной траншее, ближайшей к линии собственности заказчика.

B. Michigan Bell Telephone Company

Все телефонные устройства в служебном желобе будут предоставлены, размещены и поддержаны компанией M.Б.Т. Компания.

C. Запросы клиентов на электрические и телефонные услуги

Запросы на электрическое и телефонное обслуживание необходимо направлять в соответствующие компании. Совместная траншея, как показано на рис. 6, используется для этих установок. Поскольку электрические устройства всегда располагаются ниже телефонной станции, D.E. Компания уведомит M.B.T. Компании, чтобы телефонные работы в траншее можно было провести в кратчайшие сроки после завершения первого этапа засыпки. Хотя это желательно, необязательно, чтобы заказ на телефонное обслуживание был размещен до этого шага.

12. ТРУБОПРОВОД ДЛЯ ПЕРЕХОДА УЛИЦ И Т.Д.

A. Детройт Эдисон Компани

Все трубопроводы для перекрестков улиц будут оборудованы, устанавливаться и обслуживаться D.E. Компания. Все рытье траншей и засыпка или проталкивание труб будут выполняться застройщиком.

B. Michigan Bell Telephone Company

The M.B.T. Компания обставит, а застройщик разместит все необходимые каналы под проезжей частью и аллеями, предлагаемыми в качестве маршрутов телефонных линий.

Если необходимо установить телефонную связь на другом участке земли, предложенном для общественного пользования, застройщик должен предоставить и установить необходимые кабельные каналы.

Все водоводы должны проходить на всю ширину (от границы участка до границы участка) проезжей части и переулков, как указано в площади участка.

После установки кабелепровод, предоставленный M.B.T. Компания останется, а канал, предоставленный застройщиком, станет собственностью M.B.T. Компания.

ПРИМЕЧАНИЕ. Как в пунктах A, так и в B выше, застройщик несет ответственность за то, чтобы вся засыпка, необходимая на пересечениях дорог, соответствовала всем постановлениям государственных органов, юрисдикция которых распространяется на дороги.

13. УЛИЧНОЕ ОСВЕЩЕНИЕ

Когда государственные органы требуют подземного уличного освещения, все относящиеся к этому сооружения, включая рытье траншей и засыпку, кроме основной траншеи, будут предоставлены D.E. Компания.

14. КООРДИНАЦИОННОЕ ЗАСЕДАНИЕ ПЕРЕД СТРОИТЕЛЬСТВОМ

Для обеспечения экономичной работы застройщика и двух коммунальных предприятий требуется, чтобы подрядчик по рытью траншей застройщик и D.E. Компания и M.B.T. Перед началом земляных работ мастера компании встречаются на строительной площадке.

На этой встрече будут подтверждены соглашения о рытье траншей и обратной засыпке, и будет определен график работ.

№ D.E. Co. или M.B.T. Строительные работы будут начаты до этой встречи.

15. ИНФОРМАЦИОННАЯ ИНФОРМАЦИЯ

Если требуется дополнительная информация, звоните по следующему номеру.

Детройт Эдисон Компани

Г-н ________ Тел. № ______

Телефонная компания Michigan Bell

г.________ Тел. № ______

КОНТРОЛЬНЫЙ СПИСОК РАЗРАБОТЧИКА

Этот список предоставляется в качестве помощи для проверки требований в их обычном порядке выполнения разработчиком и утилитами. Все требования должны быть выполнены до начала строительства инженерных сетей в новых подразделениях.

D – Разработчик, U – Утилиты

.

		Дата завершения
D	1. Предоставьте The Detroit Edison Co. 3 копии предлагаемой платформы подразделения.
D&U	2. Провести информационную встречу между разработчиком, Detroit Edison Co, и Michigan Bell Telephone Co.
D	3. Предоставить каждому коммунальному предприятию план дорожного покрытия.
D	4. Предоставить планы канализации для каждого коммунального предприятия (в плане и профиле).
D	5. Предоставить каждому коммунальному предприятию планы ливневой канализации (в плане и в профиле).
D	6. Предоставить топографические планы каждому коммунальному предприятию (если такие планы составлены).
U	7. Предоставить застройщику предложенную схему расположения подземных электрических сооружений. (Детройт Эдисон Ко.)
U	8. Предоставить застройщику схемы сервитута подземных электрических и телефонных сооружений. (Detroit Edison Co. и Michigan Bell Telephone Co.)
D&U	9. Провести встречу застройщика Д.Е. Co. и M.B.T. Co. для ознакомления с требованиями, обсуждения макетов и получения информации для подготовки договоров.
D&U	10. Заключите специальное соглашение с Detroit Edison Co. об оборудовании на перекрестках улиц, если оборудование должно быть установлено до регистрации ограничений по площади и собственности.
D&U	11.Завершите специальное соглашение с Michigan Bell Telephone Co., если телефонные аппараты (за исключением каналов для пересечения улиц) должны быть установлены до регистрации ограничений на платформу и собственность.
D	12. Перед записью укажите окончательную схему подразделения для каждого коммунального предприятия.
D&U	13. Завершить формальное соглашение между разработчиком и Detroit Edison Co.
D&U	14.Завершить формальное соглашение между разработчиком и Michigan Bell Telephone Co.
D	15. Полная запись последней площадки с сервитутами, приемлемыми для Detroit Edison Co. и Michigan Bell Telephone Co.
D	16. Полная запись ограничений собственности, как указано Детройт Эдисон Ко и Мичиган Белл Телефон Ко.
U	17.Предоставьте разработчику окончательный чертеж траншеи. (2 экз.)
D&U	18. Провести координационное совещание с полевыми мастерами Detroit Edison Co. и Michigan Bell Telephone Co., а также подрядчиком по рытью траншей на строительной площадке.

БЛАГОДАРНОСТИ

Консультативная служба по планированию ASPO благодарит L.A. Kemnitz, Illinois Bell Telephone Company и J.C. Smith, Commonwealth Edison Company, за их помощь в подготовке этого отчета.

БИБЛИОГРАФИЯ

Остин, Джеймс Э. и Кармак, Ховард. «Воздушные провода исчезают», Американский город , март 1962 г., стр. 100–102.

Департамент городского планирования, Окленд, Калифорния. Переход от устаревшей воздушной проводки к современному метрополитену: отчет о дополнительных муниципальных ценностях , 1961 г.

«Распределение для будущего», Electrical World , 6 февраля 1961 г., стр. 50–53.

Планирование упрощения коммунальных услуг .Детройт, Мичиган: Detroit Edison Company и Michigan Bell Telephone Company, Revised 1962, стр. 13–15.

Хендри, Джон. «Практична ли подземная проводка?» Пост прослушивания , Vol. 22, № 10 (октябрь 1962 г.), стр. 3–4.

«Пора по-новому взглянуть на подземные электросети и телефонные линии», House and Home , август 1959 г., стр. 112–117.

Пайпер, Г. А., «Жилой метрополитен в Канаде», доклад, представленный на симпозиуме Канадской электротехнической ассоциации по эстетике распределения электроэнергии, май 1962 г. (мимеография), стр.2–4.

Презентации по проблемам подземного строительства для распределения электроэнергии в Онтарио. Торонто, Онтарио, Канада: Ассоциация муниципальных электроэнергетических предприятий (Онтарио), май 1962 г.

Росс, Питер М. и Таффорд, Норман Э. Провода подземных коммуникаций для Гринвилля? (предварительный отчет). Гринвилл, Иллинойс: Офис городского менеджера, 1962, стр. 13–14.

Смит, Дж. К., и Шнайдер, Дж. А. “Подземная распределительная система для жилых единиц”, Передача и распределение , Vol.14, № 8 (август 1962 г.), стр. 16–19.

Томпсон, Рут Мартин. «Хоронить или не хоронить», Municipal World , апрель 1957.

Подземная электросвязь и телефония в новых подразделениях . Детройт, Мичиган: Detroit Edison Company и Michigan Bell Telephone Company, 1962.

«Подземная проводка», House and Home , апрель 1961 г., стр. 138–141.

Электропроводка. Фото любезно предоставлено Центральной ипотечной и жилищной корпорацией, Оттава, Онтарио.

Подготовил Джеймс Х. Пикфорд. Авторское право © 1963 г. Американского общества должностных лиц по планированию

Можно ли подключить электричество к подземному дому?

Во многих старых пригородах, например здесь, на Северных пляжах, есть воздушные столбы и кабели для подачи энергии. Это может стать проблемой в суровую погоду и в сезон пожаров. Деревья ударяются о линии, столбы горят и даже могут упасть, и электричество отключается на несколько дней. Это тоже некрасиво, но значительно дешевле.

Из-за этого в новых пригородах обычно есть подземное электроснабжение.Фактически, в некоторых областях это теперь обязательно для новых разработок. Несмотря на это, менее 7 процентов австралийских домов имеют подземное электричество. Однако, если вы находитесь в одном из тех районов, где электроэнергия поступает сверху, можете ли вы переключить свою мощность на подземную систему?

Ответ в том, что это зависит от обстоятельств.

Каковы преимущества подземной энергетики?

Как уже упоминалось, помимо улучшенной визуализации отсутствия опоры электропередач и подвесных кабелей во дворе, основным преимуществом является надежность во время штормов и сезона пожаров, когда погодные условия могут повредить опоры или привести к падению деревьев на линии.Подземные линии обычно менее подвержены колебаниям напряжения. Однако есть и другие преимущества:

• Наземные провода и столбы неопрятные и неприглядные. Известно, что подземная энергия улучшает стоимость недвижимости.
• Поляки могут быть сбиты автомобилями или грузовиками, что приведет к проблемам с питанием.
• Меньше скачков напряжения, которые могут повредить чувствительное оборудование, такое как компьютеры.
• Возможно, вам не придется так много обрезать деревья вокруг вашего дома.Обрезка, чтобы избежать воздушных линий, может сделать деревья неуравновешенными и неприглядными. Однако нельзя сажать деревья рядом с электрическими магистралями, так как их корни могут вызвать проблемы.

Есть ли причина не переключаться?

Основная причина использования воздушных проводов – это стоимость. Воздушные провода, как правило, дешевле и служат дольше, чем подземные соединения. Традиционно было намного дешевле использовать накладные расходы, особенно потому, что затраты на установку опоры часто можно было разделить с телекоммуникационными предприятиями.Еще несколько причин:

• Электрику легче обнаружить и устранить проблему.
• Может быть сложно проложить кабель в соответствии с правилами, если вам не «повезло» иметь сетевой столб прямо у дома, особенно если сервитуты обычно пересекают подъездные пути и пешеходные дорожки.
• Техническое обслуживание проще и дешевле.
• В некоторых случаях рельеф местности или геологические особенности могут сделать подземное соединение невозможным или чрезмерно дорогим.
• Возможно, уже существует множество подземных коммуникаций, которых следует избегать.
• Если ваш район подвержен наводнениям, как и многие прибрежные районы Нового Южного Уэльса, то электрик может порекомендовать держать линии электропередач над землей, поскольку подземные каналы могут легко затопиться.

В старых кварталах, где все находится над головой, установка подземной линии может быть чрезвычайно сложной, а преимущество может быть минимальным, поскольку вы защищаете только часть линии.Однако, если у вас постоянно возникают проблемы с линиями, переключение может окупиться. Опять же, это то, что нужно обсудить с электриком.

Что такое процесс переключения?

Во-первых, у вас есть два варианта подключения к вашему дому подземного электричества:

1. Подземное воздушное соединение (UGOH). В этом случае электрик произведет полностью подземное подключение к ближайшей сетевой опоре. Это дорогостоящий, но аккуратный вариант.Стоимость и осуществимость зависят от того, как далеко вы находитесь от ближайшего полюса.
2. Наполовину подземное, наполовину надземное соединение. Это означает установку частного столба электропередач перед вашей собственностью, что позволит вам бегать под землей с этой точки. Это намного дешевле и не требует раскапывания какой-либо собственности, кроме вашей. Таким образом, это встречается гораздо чаще.

Вам нужно будет поговорить с электриком 2-го уровня о возможных вариантах. Для первого варианта лицензированный подрядчик по электрике получит необходимые разрешения, а затем вырывает траншею от столба до вашего счетчика.Траншея, скорее всего, будет пересекать пешеходные дорожки и проезды, а это означает, что необходимо получить разрешение у соседей. Она должна быть минимум 500 мм в глубину, и подрядчик должен быть осторожен, чтобы не повредить существующие коммуникации.

Это делает процесс сложным и длительным. Хороший подрядчик по электротехнике знает, как сориентироваться в этом, и позаботится о том, чтобы все прошло максимально гладко.

Для второго варианта электрик сначала установит и подключит вашу частную опору, перехватив существующие воздушные кабели от сетевой опоры до вашего дома.Затем они выкопают траншею от столба до счетчика, прокладывая в ней кабель.

Независимо от варианта, им необходимо будет согласовать действия с утилитой, чтобы правильно завершить установку. Коммунальные предприятия могут выполнять часть работы, но она все равно будет производиться за ваш счет, если только это не будет частью подземного строительства всего района (дорогостоящий проект, который выполняется не очень часто).

С этого момента процесс довольно прост:

1. Кабель будет проложен в канале в траншее от сетевой опоры или от вашей частной опоры.У вас может быть однофазное или трехфазное соединение (в некоторых больших домах лучше использовать трехфазное)… в общем, у вас будет тот же тип подключения, что и раньше.
2. Кабель будет подключен непосредственно к вашей измерительной коробке.
3. Если у вас есть телефон или другие средства связи, подключенные к одному и тому же столбу, вы должны иметь возможность переместить их в один и тот же подземный канал, защищая их от наземных опасностей.
4. Электропитание в вашем доме необходимо будет отключить, пока кабели подключены к токоведущему проводу, и снова для подключения к коробке счетчика.Из-за этого вы можете не планировать эту работу на самое жаркое время лета.

Убедитесь, что вы всегда знаете или отмечаете, где находится траншея, поскольку копание в подземной линии электропередачи может вызвать проблемы. Обсудите с подрядчиком наилучшее место для прокладки линии, поскольку они могут иметь некоторую гибкость. Имейте в виду, что одним из недостатков является то, что если с линией что-то пойдет не так, им, возможно, придется выкопать ее, чтобы отремонтировать.

Однако во многих областях преимущества преодолевают недостатки.Если вы хотите, чтобы в вашем доме было электричество под землей, вам следует поговорить с электриком уровня 2 о том, возможно ли это и подходит ли вам вариант. Наши электрики могут помочь вам решить, возможен ли переход на подземные линии электропередачи и в рамках вашего бюджета, а затем начать процесс переключения ваших линий электропередач.

Производство электроэнергии в вашем доме – Как работают электросети

И, наконец, мы подошли к проводу, который подводит электричество к вашему дому! Мимо типичного дома проходит ряд столбов с одной фазой питания (на 7200 вольт) и заземляющий провод (хотя иногда на полюсе может быть две или три фазы, в зависимости от того, где находится дом в распределительной сети).В каждом доме к столбу прикреплен барабан трансформатора .

Во многих пригородных районах распределительные линии проходят под землей , и в каждом или двух домах есть зеленые трансформаторные коробки.

Задача трансформатора – снизить напряжение 7200 вольт до 240 вольт , что обеспечивает нормальное бытовое электроснабжение. Давайте еще раз посмотрим на этот столб снизу, чтобы увидеть, что происходит:

• Обратите внимание, что по полюсу проходит оголенный провод.Это заземляющий провод. У каждой опоры на планете есть один. Если вы когда-нибудь наблюдали, как электроэнергетическая компания устанавливает новую опору, вы увидите, что конец этого оголенного провода прикреплен в виде катушки к основанию опоры и, следовательно, находится в прямом контакте с землей, протяженностью от 6 до 10 футов (1,8 м). до 3 метров) под землей. Это хорошее надежное заземление. Если вы внимательно осмотрите полюс, вы увидите, что заземляющий провод, проходящий между полюсами (и часто оттяжки, идущие с боков), прикреплен к этому прямому соединению с землей.
• Два провода выходят из трансформатора и три провода идут в дом. Два от трансформатора изолированы, а третий – голый. Оголенный провод – это провод заземления. На каждый из двух изолированных проводов подается 120 вольт, но они сдвинуты по фазе на 180 градусов, поэтому разница между ними составляет 240 вольт. Такое расположение позволяет домовладельцу использовать приборы как на 120, так и на 240 вольт. Трансформатор имеет такую ​​конфигурацию проводов:

240 вольт поступают в ваш дом через счетчик ватт-часов , который измеряет ваше потребление электроэнергии, поэтому энергетическая компания может взимать с вас плату за прокладку всех этих проводов.Раньше считыватели счетчиков периодически проверяли ваш счетчик, чтобы записать ваше использование. В рамках национальной модернизации технологии интеллектуальных сетей миллионы бытовых счетчиков были заменены на интеллектуальных счетчиков , которые напрямую связываются с энергокомпанией. Утилита может не только удаленно считывать данные с вашего счетчика, но и мгновенно получать уведомления в случае отключения электроэнергии, что сокращает время восстановления [источник: DOE].

Подземное электроснабжение – Домостроение

Мы заранее решили проложить подземные коммуникации (электричество, связь), хотя в большинстве домов по соседству есть воздушные линии.Подземные линии обходятся в этой работе примерно на 1000 долларов дороже, чем над воздушными линиями, плюс пара дней моих работ по рытью и засыпке траншеи, заделке проходки в фундамент, а также строительству и установке опоры для измерительной коробки. Но мы надеемся, что затраты и усилия будут окупаться, чтобы дом выглядел более привлекательно. Кроме того, мы можем подключить к дому постоянное электроснабжение на раннем этапе и избежать временного подключения к электросети (экономия средств).

К счастью, на нашей стороне улицы есть столб.Если бы не было такового, то стоимость и время, затраченные на установку опоры телефонной компанией, сделали бы подземную службу непрактичной. Но столб находится примерно в 150 футах от дома – это 150 футов усыпанной валунами земли.

На рыть траншею у меня ушло полдня. В нескольких случаях мне пришлось сместить траншею на пару футов влево или вправо, чтобы избежать валунов размером с грузовик, и при этом сохранить траншею минимальной глубиной 18 дюймов. Траншея в итоге получилась L-образной, а изгиб «L» »Было идеальным местом для установки метровой стойки.Вместо того, чтобы устанавливать счетчик в передней части дома, где его было нелегко спрятать, установка его на стойке казалась более практичной. В будущем мы можем соорудить декоративный ящик для покрытия чернового каркаса 4х4 и обшивки.

Бригада электрика из трех человек всего за пару часов проложила три кабелепровода: один для электрического кабеля, один для коаксиального кабеля и один для телефона (в нашем случае оптоволоконный). Позже в тот же день зашел электротехник и одобрил установку.

Надеюсь, что примерно через неделю электрическая компания пришлет сервисный грузовик для ремонта проводов и установки счетчика. Затем мы можем вернуть генератор на хранение.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Как электричество доходит до вас

После выработки электроэнергии она транспортируется по линиям электропередачи сверхвысокого напряжения, подвешенным на опорах.Это позволяет передавать электроэнергию на большие расстояния – это как сеть автомагистралей!

Линии электропередачи, проложенные на опорах, подводятся к большим подстанциям. Трансформаторы на подстанциях снижают силу или напряжение электричества. Линии электропередач или подземные кабели, выходящие из подстанции, несут электричество с более низким напряжением.

По мере того, как путь электричества продолжается, распределительная сеть питает города множеством меньших линий электропередач с низким напряжением, проводимых на деревянных опорах, подземных кабелях и подстанциях – например, дороги «В» электросети!

Электроэнергия распределяется через ряд подстанций, каждый раз снижая свое напряжение до тех пор, пока оно не станет пригодным для использования потребителем.Подстанции меньшего размера могут представлять собой небольшие металлические коробки, установленные на деревянных опорах в сельской местности, или небольшие здания в большинстве населенных пунктов.

Подстанции возле наших домов и школ обычно обеспечивают подачу электричества в наши дома и школы на 230 вольт. Эти подстанции могут выглядеть по-разному; Некоторые из них представляют собой небольшие кирпичные здания, некоторые – пластиковые, а некоторые – просто металлические заборы вокруг металлической коробки. Они безопасны, если они заперты, и мы оставляем их в покое, но только уполномоченный персонал компании по распределению электроэнергии может входить в них.

Электроэнергия в наши дома подается по подземному кабелю или по воздушной линии электропередачи 230 вольт. Кабель электропитания входит в ваш дом через счетчик, который записывает, сколько электроэнергии вы используете, и потребительский блок (или блок предохранителей), где расположены ваш главный выключатель и устройства защитного отключения (УЗО).

Наконец, ваша домашняя проводка распределяет электричество между осветительными приборами и розетками по всему дому.

Многие люди не узнают оборудование в электрической сети, например, распространено заблуждение, что кабели на деревянных опорах являются телефонными проводами, но часто это линии электропередач.

Всегда смотрите вверх и следите за воздушными линиями и ищите желто-черный предупреждающий знак «Опасность смерти», который отображается на оборудовании в электрической сети, чтобы предупредить людей об опасности, исходящей от устройства.

Щелкните здесь, чтобы увидеть фотографии оборудования в электросети

Поставщики и дистрибьюторы электроэнергии – в чем разница?

Электрораспределительные компании отвечают за сеть линий электропередач, подземные кабели, подстанции и т. Д., которые обеспечивают электричеством ваш дом или офис в районе вашего проживания.

Насколько глубоко проложена линия электропередачи? | Home Guides

Рассел Боуэн Обновлено 9 декабря 2018 г.

При определении возможного присутствия, глубины и защиты подземных линий электропередачи необходимо учитывать несколько ключевых факторов. К счастью, во всех пятидесяти штатах есть бесплатная горячая линия, которая соединит вас с профессиональными службами определения местоположения, которые приедут и бесплатно определят местонахождение любых подземных линий электропередач.Требования к подземным линиям электропередачи могут отличаться географически. Хотя Национальный электротехнический кодекс устанавливает минимальные требования к подземным электрическим цепям низкого напряжения, физические характеристики установки будут определять фактическую глубину.

Установка для непосредственного захоронения

Существует два распространенных метода прокладки подземных линий электропередачи. Метод прямого захоронения – это размещение многожильного кабеля с оболочкой, изготовленной для защиты от элементов коррозии, связанных с почвой и влагой.Минимальная глубина, необходимая для прямого прокладки кабеля, составляет 24 дюйма, за исключением установки под бетонной плитой с минимальной толщиной 2 дюйма. В этом случае кабель можно установить на глубине всего 18 дюймов.

Установка в кабельном канале

Другой вариант – установить подземный кабельный канал, также известный как кабелепровод, для размещения отдельных отдельных проводников. При установке неметаллических подземных каналов минимальная глубина заглубления составляет 18 дюймов, за исключением случаев, когда они устанавливаются под бетонной плитой с минимальной толщиной 2 дюйма, и в этом случае кабелепровод может быть установлен на глубине всего 12 дюймов.При установке подземных металлических желобов минимальная глубина заглубления составляет всего 6 дюймов.

Позвоните, прежде чем копать

Если вы думаете о раскопках любой глубины, не рискуйте своей безопасностью. Даже небольшая работа, такая как посадка куста или дерева на вашем участке, требует, чтобы вы позвонили по номеру 811, прежде чем начать копать.
