Наружные выключатели и их особенности

Электросеть, проложенная открытым способом в кабель-канале или гофрированной трубе, используется в ряде промышленных, подсобных и других типах помещений. Там, где в силу различных причин использование скрытого прокладывания невозможно или недопустимо. Такая конфигурация сети требует особого электроустановочного оборудования. В том числе и выключателей. Одноклавишные и двухклавишные выключатели для открытой проводки имеют ряд конструктивных и монтажных отличий, которые и будут описаны далее.

Особенности конструкции наружных выключателей

Непосредственно механизмы одноклавишных и двухклавишных выключателей для открытой проводки ничем не отличаются от моделей, предназначенных для монтажных коробок в стене, даже цена у них приблизительно одинакова. Они имеют такие же двухпозиционные ключи и переключатели на пружинном или кулачковом механизме. Однако, в отличие от тех же встраиваемых моделей, накладные оснащаются собственным корпусом, что обеспечивает более высокую скорость монтажа.

Наряду с ускорением монтажа, наличие корпуса позволяет обеспечить бо?льшую степень защищенности выключателя. Так, защищенные по стандарту IP 54 одноклавишные и двухклавишные выключатели для открытой проводки из серии LK AQUA выполнены в накладной конфигурации, купить которые можно дешевле, чем иные модели IP 44 от других производителей. Такая степень защищенности позволяет эксплуатацию вне пределов помещений. Подобную герметичность обеспечивают плотные сальники на отверстиях для ввода проводов, защитные подложки под клавиши и уплотнители между конструктивными элементами корпуса.

Здесь необходимо отметить, что далеко не каждый накладной выключатель является защищенным. Только дополнительные конструктивные элементы способны обеспечить необходимую степень герметизации корпуса, от которых отчасти зависит цена одноклавишных и двухклавишных выключателей для открытой проводки. К примеру, изделия серии LK Standart — те же накладные выключатели, но степень их защищенности соответствует стандарту IP 20, подходящему для использования в бытовых помещениях с нормальным уровнем влажности.

Функциональные возможности разных моделей зависят от некоторых конструктивных особенностей, не заметных на первый взгляд. В зависимости от возможностей подключения проводников выделяют несколько разных типов выключателей (причем такая классификация справедлива и для накладных, и для встраиваемых моделей):

• «Схема 1» обозначает двухпозиционный ключ или одноклавишный выключатель. Такой механизм способен только замыкать или размыкать управляемую цепь.

• «Схема 5» обозначает двухклавишный однополюсный выключатель. Этот механизм позволяет отдельно замыкать или размыкать два участка цепи, работающие от одной фазы (сегменты светильника, к примеру).

• «Схема 6» маркирует двухпозиционный переключатель. Такое устройство позволяет перенаправлять напряжение с одной цепи на другую.

• «Схема 6+6» используется для организации управления одной нагрузкой из разных мест

Примечательно, что устройства «Схема 6» могут успешно использоваться вместо двухпозиционных ключей. Более того, в некоторых коллекциях устройств первого типа нет совсем, вместо них используются двухпозиционные переключатели с одним незадействованным контактом. Количество клавиш в накладных выключателях исчезающе редко превышает две. Наиболее распространены одноклавишные и двухклавишные модели. Клавиши некоторых моделей оснащаются пружиной для самовозврата.

Особенности монтажа наружных выключателей

Схема подключения проводников зависит не от типа монтажа выключателя, а от количества и конфигурации потребителей. То есть, накладные выключатели подключаются к сети так же, как и встраиваемые. Отличия заключаются в креплении устройства к несущей поверхности. Так, наружные модели не требуют технических углублений и крепятся непосредственно к поверхности при помощи гвоздей или шурупов с дюбелями.

Перед тем как купить и монтировать одноклавишный или двухклавишный выключатель для открытой проводки, необходимо помнить, что каждый выключатель имеет предел максимальной допустимой нагрузки. Количество потребителей, подключенных за ни не должно превышать допустимые нормы. Для монтажа такого выключателя достаточно снять его лицевую накладку и клавишу, вынуть механизм и прикрепит его к основанию. Затем завести проводники (предварительно обесточенные и зачищенные от изоляции) в корпус и подключить механизм. Затем зафиксировать механизм в пазах корпуса и вернуть на место лицевую панель и накладку клавиши.

То есть, модели выключателей для наружного монтажа по функциональным особенностям не отличаются от встраиваемых. Различия заключаются в конфигурации, способе и скорости монтажа. Однако сфера применения накладных выключателей отличается встраиваемых.

Выбираем выключатель двухклавишный для открытой проводки

Выбираем и устанавливаем выключатель

На данный момент на рынке представлено богатое разнообразие отключающих устройств, так вы можете встретить выключатель открытой проводки или скрытой проводки, для наружной и внутренней установки, одно-, двух- и трехклавишные, а также отличающиеся по конструкции и некоторым другим факторам. Поэтому правильный выбор выключателя для вашей сети освещения позволит вам не только сэкономить время при его монтаже, но и обеспечит длительную и бесперебойную работу на долгие годы.

Выбираем выключатель

Выбор выключателя исходя из технологии установки

Итак:

• При выборе выключателя, прежде всего, следует определиться с местом его установки. Это может быть наружная установка или внутренняя. Выключатель для наружной проводки имеет более высокую степень защиты от осадков, а места ввода кабеля имеют специальные уплотнения.

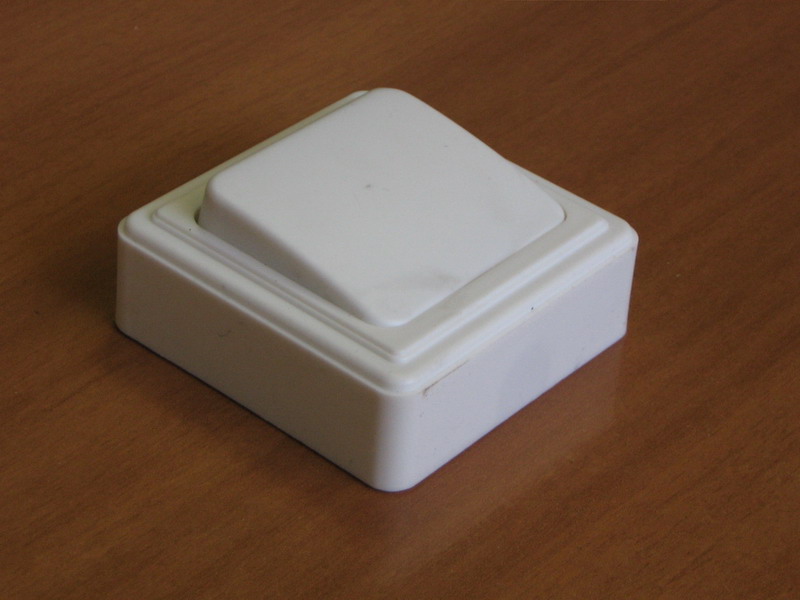

На фото изображен выключатель для открытой проводки

• Следующим важным фактором в выборе является метод установки. Это может быть открытое и скрытое исполнение.
  У выключателей для открытой проводки к стене крепится коробка, скрывающая внутренности выключателя. Как вы можете видеть на видео, у выключателей для скрытой проводки на стене расположена только рамка выключателя и клавиши. Сам же механизм выключателя и защитная коробка находятся в специальной нише в стене.
• По функциональному наполнению выключатели разделяют на одно-, двух- и трехклавишные. Здесь ваш выбор зависит только от задач стоящих перед выключателем и схемы вашей электросети.
• Еще одним важным аспектом является номинальные параметры выключателя. Во-первых, он должен быть предназначен для сети 220В (производители обычно указывают номинальное напряжение 250В), а также быть рассчитан на коммутацию токов в вашей сети освещения.
  На данный момент на рынке представлены выключатели с номинальным током в 6 и 10А. Поэтому если от выключателя зажигается более 10 ламп, советуем вам обратить внимание на этот параметр.

Выключатель для скрытой проводки

Обратите внимание! Согласно п.6.2.3 ПУЭ, каждая группа освещения должна содержать не более 20 ламп. Если принимать мощность каждой лампы в 100Вт, то суммарная нагрузка для сети 220В как раз и будет около 10А. Тем самым производители не дают вам нарушать ПУЭ.

Выбор выключателя исходя из конструкции

По принципу включения/отключения все выключатели можно разделить на следующие виды:

• Беспроводные
• Веревочные
• Диммеры
• Клавишные
• Кнопочные
• Переключатели
• Поворотные
• Рычажные
• С датчиком движения
• Сенсорные

Выбор выключателя, подходящего именно вам, осуществляется исходя из ваших пожеланий и финансовых возможностей.

• В нашей статье мы рассмотрим модели клавишных выключателей. Ведь они являются наиболее распространенными, а их цена вполне доступна. В клавишных выключателях могут быть использованы следующие принципы включения:
  1. Качающийся механизм с пружиной сжатия
  2. Качающийся механизм с пружиной растяжения
  3. Кулачковый механизм.
• Какой бы механизм вы не выбрали, следует уделить должное внимание четкости его работы и фиксации положения. Хорошим признаком этого является наличие щелчка при переключении клавиши.
  Если не будет хорошего контакта и фиксации положения выключателя, свет в вашей комнате будет моргать, а выключатель быстро выйдет из строя. И хорошо, если без возгорания.

Клеммы двухклавишного выключателя

• Еще при покупке следует уделить внимание методу крепления проводки в выключателе. Это может быть винтовое или зажимное крепление.
  Возможно, я слишком скептично отношусь к зажимным способам крепления, но советую выбрать именно винтовое крепление. Хотя оно чуть более трудоемкое в монтаже, но обеспечивает надежную фиксацию провода и даже при перегревах не ослабевает. Чем не всегда могут похвастаться зажимные способы крепления.

Установка и поиск неисправностей двухклавишного выключателя

Установка двухклавишного выключателя

Итак:

• Мы выбрали выключатель для открытой проводки двухклавишный в качестве примера, так как это средний вариант между одно- и трехклавишным выключателем. И их установка практически идентична установке двухклавишного выключателя. Отличием является только количество подключаемых групп.

Схема подключения двухклавишного выключателя

• Все дальнейшие операции выполняем при снятом напряжении на группе, в которой мы устанавливаем выключатель. Итак, определяемся с местом установки выключателя и выводим туда провода.
  От распределительной коробки к выключателю должен спускаться один фазный провод. От выключателя к одной группе светильников идет второй провод, к другой группе светильников — третий провод. Итого, к двухклавишному выключателю подходит три провода.

Обратите внимание! Выключатель должен размыкать именно фазный провод. А согласно таблицы 7.1.1 ПУЭ, его сечение должно быть не менее 1 мм², независимо от нагрузки данной группы освещения.

• Для открытой проводки двухклавишный выключатель имеет защитный короб, который нам необходимо закрепить. Для этого разбираем выключатель, достаем механизм (чтоб не мешал) и крепим короб при помощи саморезов к стене.
• Теперь заводим провода в короб и производим подключение выключателя. В нижней части выключателя к токоведущим частям крепим общий фазный провод. Это тот провод, который подключен к фазному в распределительной коробке. К верхним токоведущим частям выключателя крепим два провода, подключенных непосредственно к светильникам.
• Теперь собираем выключатель и правильно вставляем все части. Поверьте, лишних деталей тут не было.
• Если у нас уже смонтирована вся разводка данной группы, то можно подать напряжение и выполнить проверку ее работоспособности. При включении одной клавиши будет загораться одна группа светильников, при включении второй клавиши — другая. Кроме того, если у вас на выключателе имеется светящийся диод, то после подачи напряжения он должен засветиться.

Устранение возможных неисправностей выключателя

Проверка работоспособности выключателя

Итак:

• Прежде всего убедитесь, что виноват именно наш выключатель на открытую проводку. Для этого снимите напряжение с нашей группы. Снимите клавиши, чтоб обеспечить себе доступ к клеммам.
  Включите обе клавиши выключателя. После этого подайте напряжение на группу.
  Теперь при помощи пробника проверьте наличие напряжения на клеммах провода, подключенных к светильнику. Если напряжение есть на обеих клеммах, то проблемы не в выключателе.
• Если напряжения нет на обеих клеммах, то проверьте его наличие на клемме провода, приходящего с распределительной коробки. Если и здесь его нет, то опять-таки виноват не выключатель.
• Если же на приходящем проводе напряжение есть, а на       отходящих его нет, то проблему следует искать в выключателе. К сожалению, сегодня производители оставляют мало шансов починить       выключатель своими руками. Поэтому единственное, что мы можем сделать, это проверить надежность крепления проводов в клеммах. Особенно это касается выключателей с зажимными клеммами. Если провода закреплены надежно, то остается только поменять выключатель.

Выводы

Надеемся, наша инструкция поможет вам выбрать и подключить выключатель для любых целей и схем. При этом процесс установки не вызовет никаких проблем, а последующая длительная и четкая работа вашего выключателя станет лучшим доказательством правильности предложенных нами решений.

Как установить и подключить выключатель света, схема подключения

Электрические выключатели света – это небольшие устройства, повседневно используемые в быту и на производстве для управления различными источниками света. Рассмотрим, какие же виды выключателей бывают.

Виды выключателей

Существует множество разнообразных видов выключателей, различающихся как внешне, так и по степени защиты от влаги и пыли. Эти свойства обозначены на поверхности каждой единицы электрооборудования с помощью 2-х цифр и 2-х латинских букв IP. К примеру, для закрытого помещения подойдут выключатели со степенью защиты IP 20,  для душевой комнаты – модели IP44, для улицы – соответственно IP65 и последующие.

Диммеры

Иногда, вместо стандартного клавишного выключателя, используется прибор с функцией плавного изменения интенсивности освещения (диммер). На его передней панели вместо клавиши расположена круглая ручка или 2 сенсорных кнопки: « меньше» и «больше».  Область применения такого устройства  ограничена – оно работает только в комплекте с лампой накаливания.

Таймеры

Таймер – вид электронного устройства, оснащенный встроенным счетчиком времени, позволяющий управлять освещением автоматически. Основания для применения таймеров довольно разнообразны: от обеспечения оптимального освещения для домашних растений до создания иллюзии «присутствия» хозяев дома при их фактическом отсутствии, во избежание взлома квартиры ворами – “домушниками”.

Дистанционные выключатели

Это такие электронные устройства, которыми можно управлять на расстоянии, с помощью специального пульта управления. Обладают чувствительностью к любым инфракрасным пультам (от телевизоров, музыкальных центров и другой аппаратуры). Используются, в основном, людьми с ограниченными возможностями, что значительно облегчает их жизнь, и жизнь их близких.

Проходные выключатели

В целях управления электрическим освещением с двух и более точек, в помещениях большой площадью и при наличии нескольких дверных проемов, широко применяются перекрестные или проходные выключатели. На приведенной ниже схеме показан один из вариантов подключения таких выключателей для помещения с двумя входами-выходами. Теперь смотрим как выглядит схема подключения выключателя.



Подключение двух проходных выключателей.

Управлять освещением можно с любого из них. Проходные выключатели не имеют клавиши со строго фиксированным положением “включено – выключено”, в отличие от обычных. Оно может постоянно меняться, что часто приводит пользователя в недоумение.

Схема подключения одного перекрестного и двух проходных устройств (управление с 3-х точек)

Подключение двух проходных и одного перекрестного – выключателей.

Перекрестный выключатель (№ 2 на рисунке) – это проходной сдвоенный выключатель. При его одновременном применении с обычным проходным выключателем становится возможным управление освещением просторного помещения, с трех и более точек, что наиболее удобно при наличии нескольких входов – выходов.

Установка  двух перекрестных и двух проходных устройств (управление с четырех и более позиций)

Подключение двух проходных и двух перекрестных выключателей.

Индикаторные выключатели

Выключатели, оснащенные индикатором, сравнительно удобны в темное время суток. Благодаря им, у пользователей отпадает необходимость искать заветную клавишу в условиях полной темноты. Индикаторный выключатель – как своеобразный маячок в ночи.

Условная классификация по ценовым группам

Электрические розетки и выключатели  можно классифицировать  на три ценовые группы.

А. Эконом – класс

К этой группе относятся недорогие отечественные приборы, изготовленные для массового потребителя, при производстве которых применяются материалы довольно сомнительного качества. Устройства китайского производства выпускаются из более качественного сырья и имеют более презентабельный внешний вид. Однако качество сборки не радует и у тех, и у других. В условиях активной эксплуатации срок их службы невелик.

В. Розетки и выключатели средней ценовой группы

Это более надежные и качественные изделия, изготовленные из материалов лучшего качества и по современным технологиям. Покупателя привлекает внешний вид продукции, но несколько отпугивает цена.

С. Розетки и выключатели высокой ценовой категории

Продукт из разряда «элитарных». От изделий «среднего» класса отличается, по большому счету, только внешним видом. В качестве исходных материалов часто применяются натуральная кожа и дерево ценных пород, а также полудрагоценные камни.

Как установить и подключить выключатель открытой проводки

А. Выключатели с открытой проводкой

Такие выключатели имеют  две составляющие: внутренний механизм и изолирующую крышку. Они располагаются непосредственно на поверхности стены, с использованием подрозетников.

Выключатель открытой проводки.

Работа по монтажу устройства начинается с установки подрозетника, представляющего собой диэлектрическую площадку. С помощью дюбелей, шурупов, винтов или саморезов (в зависимости от типа поверхности), площадка жестко крепится к стене. После этого к подрозетнику, через специальные отверстия в нем, подводится непосредственно механизм выключателя. В завершение к клеммам присоединяются концы проводов.

Как установить выключатель света открытой проводки.

На изолирующей крышке производителем устройства заранее продумано и перфорировано специальное отверстие, своеобразное окошко для ввода провода. Крышка, помимо изоляции придающая выключателю еще и надлежащий эстетичный вид, устанавливается на место и фиксируется с помощью защелок или винтов. В конце работы надеваются клавиши (клавиша).

Весь процесс установки выключателя должен проходить в условиях полного обесточивания!

Как установить и подключить выключатель скрытой проводки

В. Выключатели со скрытой проводкой

Монтаж выключателей этого типа осуществляется с использованием подрозетников, внешне напоминающих неглубокие стаканы (фото).

Монтаж выключателей скрытой проводки производится в специальных подрозетниках.

В  стене, с помощью специального инструмента (коронки), делается углубление. В гипсокартонной стене вырезается простое круглое отверстие размером с подрозетник. Прочно зафиксировать прибор в углублении помогут лапки-зажимы. Более подробно все описано в статье монтаж скрытой проводки под штукатуркой, штробление и укладка провода.

Если выключатель необходимо разместить в кирпичной, гипсолитовой или бетонной стене, то для закрепления устройства понадобится строительная смесь на основе гипса. Подрозетники должны «осесть» в стене ровно, без перекосов, что обеспечит их бесперебойную работу в течение длительного времени.

Следующий этап работы – выдалбливание в поверхности стены, навстречу подрозетнику,  борозды (штробы). Штроба должна быть достаточно глубокой для того, чтобы замаскировать питающий провод. Закладку провода в борозду необходимо производить так, чтобы на выходе из нее длина концов провода оставалась не менее 10 см. Именно столько понадобится  для дальнейшего присоединения шнура к клеммам выключателя. Один из концов провода присоединяется к подрозетнику специальными шурупами (если стена из гипсокартона), либо с помощью металлических распорок, входящих в конструкцию механизма (единственный способ при установке старого металлического подрозетника).

Подвод и подключение провода.

Установка подрозетника старого типа

Как установить подрозетник старого типа.

Затянуть винты, которые расправляют распорки, используя отвертку. При расправлении механизм выключателя  жестко фиксируется распорками. Для обеспечения надежного крепления обязательно выполнение следующего условия: передние упоры прибора должны перекрывать края подрозетника, т.е. быть немного шире их. В завершение работ сверху размещается крышка и устанавливаются клавиши. Монтаж окончен.

Ретро Электро – дух старины..

сегодня: %d %M %h~:~%m

Для начала оговоримся: настоящая ретро-электрика — изделия, вышедшие с заводов до конца 1950 года — это очень экзотично, не вполне удобно и не соответствует современным стандартам безопасности. Поэтому мы рассматриваем “современное ретро” .

 Ретро выключатели декоративные. Поворотный выключатель дизайнерский. Старые выключатели под старину.

В  нашем интернет магазине «Ретро Электро» представляет Вашему вниманию декоративную серию электроустановочных изделий от разных производителей (Сальвадор, Бирони)!



Ретро выключатели – поворотные механизмы.

Сразу сообщим, что ретро выключатели декоративные, винтажный выключатель дизайнерский (выключатели винтаж), выключатели под старину (старинные выключатели цветные), старые выключатели в стиле ретро (выключатели в ретро стиле), выключатели лофт из меди и латуни с патиной – все это один большой и довольно узкий раздел ретро электрики! О том, как популярна ретро проводка (выключатели и розетки ретро) мы рассказывали в других статьях. Сейчас речь идет о ретро выключателях наружной проводки. При обустройстве своего дома ( будь это загородный дом, офис, ресторан или квартира) не бывает мелочей, на которые не стоит обращать внимания. Используя при ремонте ретро выключатели старого образца, выключатель старый советский- Вы вносите в свой интерьер неповторимую изюминку, напоминающую старые выключатели света (советские выключатели света). Красота ретро выключателей под старину не оставит Вас равнодушными ни на секунду. Поворотный выключатель ретро покорил сердца многих людей. И это правда! Ведь выключатели в стиле ретро ( выключатели винтаж) имеют не только неповторимый дизайн, но и современное качество!



Какие выключатели винтаж выбрать? Ретро выключатель купить. Ретро проводка выключатели старого образца…

Какие выключатели винтаж выбрать? Какие выключатели ретро выбрать для… Квартиры, офиса, ресторана и так далее. Таким вопросом задается каждый, кто решил установить в своей квартире ретро выключатели под старину. В первую очередь нужно понимать, что поворотные выключатели в ретро стиле, ретро выключатели для наружной проводки (старинные выключатели внешней установки) бывают разных видов. Глобальное разделение- это ретро выключатели Россия или импортные выключатели ретро. Если вы решили остановить свой выбор на ретро выключатели Россия- можете не переживать, так как российские производители уж в этом деле точно преуспели. Качество ретро выключателей российского производства хорошее, можно сравнить даже с ведущими импортными брендами. Идем далее, ретро выключатели купить можно пластиковые выключатели в ретро стиле или керамические выключатели ретро. Сами понимаете различия? Ответ очевиден – лучше выбирать керамические выключатели ретро! Есть выключатели под старину с одной ручкой, которая крутится – это поворотные выключатели для наружной проводки ретро. Выключатели под старину купить можно обычные – поворотные выключатели в стиле ретро (их еще называют двухклавишные) – они имеют 4 положения для регулировки интенсивности света в одном источнике света. Так же выключатели в стиле ретро купить можно проходные- это старинный выключатель в ретро стиле, так же с одной ручкой (его еще называют проходной выключатель ретро). Проходной ретро выключатель используют для регулировки одного источника света из разных мест. Так же он используется как обычный (вкл. и выкл.). На выключатели ретро цена невысокая (хотя все относительно). Советские выключатели ретро цена получается при выборе вышеуказанных факторов. Решать вам!



Где купить ретро выключатели. Купить старый выключатель керамический можно в нашем магазине.

Выключатели в стиле ретро купить, старинные выключатели купить можно на специализированных рынках или магазинах. Но проще всего выключатели в ретро стиле купить в интернет магазине Ретро-Электро. Так как у нас можно сразу купить поворотный выключатель света, керамические выключатели ретро с доставкой по Москве и всей России( Казань, Новосибирск, Владивосток, Краснодар, Нижний Новгород, Екатеринбург, Пермь, Санкт-Петербург и так далее. Старинные выключатели цветные купить (ретро выключатели купить) в нашем интернет магазине Ретро-Электро вы можете всего в пару кликов или по одному звонку!



 Купить ретро выключатели интернет магазин. Купить выключатели под старину с доставкой. Это все у нас!

Купить ретро выключатели москва, купить ретро выключатель дизайнерский в Москве – все эти действия вы можете выполнить в нашем интернет магазине и облегчить себе жизнь. Ведь приобретая в нашем интернет магазине Ретро-Электро, вы получаете качественные, сертифицированные ретро проводка выключатели с доставкой и послепродажным обслуживанием.

У нас вы можете посмотреть каталог: ретро выключатели декоративные (советские выключатели цветные) серии Бирони и Сальвадор:

 Рекомендуем обратить внимание на электрические ретро выключатели винтажной серии, классические выключатели старого образца, выключатель дизайнерский стилизованный под старину, потому как ретро всегда модно, наружный монтаж выключателей под старину безопасен, поворотные выключатели света легко модернизировать, а так же нет необходимости штробить стены… Декоративная серия Бирони богата выбором винтажных выключателей открытой установки: проходные выключатели одноклавишные, ретро выключатели двухклавишные (выключатели под старину с 1 клавишей на 4 положения), наружные выключатели классика ретро различных цветов – и естественно, Вы можете купить выключатели по выгодной цене в нашем интернет магазине, заказав свой собственный дизайн! Керамические выключатели ретро выполнены из высококачественного фарфора – который передает восхищение прошлых лет и несет в себе высокое качество по евростандарту на современном уровне. Ретро выключатели пластик, розетки выключатели для открытой проводки, розетки выключатели для открытой проводки, выключатели бирони, ретро выключатели и розетки россия, выключатели под старину купить сдесь и сразу вы можете у нас. Так же есть ретро выключатели Сальвадор открытой проводки под старину. Итальянское качество по российским ценам. Сальвадор выключатели не только внешне эстетичны, но и удобны в применении. Современные технические решения помогли производителям создать высокотехнологичную электропродукцию.

 Фарфоровые выключатели ретро, декоративные выключатели под старину. Дешевые ретро выключатели и розетки Россия. Ретро выключатели купить в Москве и с доставкой по России можно в нашем интернет магазине Ретро Электро. Бирони – отличные декоративные выключатели для ретро проводки наружного монтажа от российского производителя.

Типы выключателей под витой провод открытой установки:

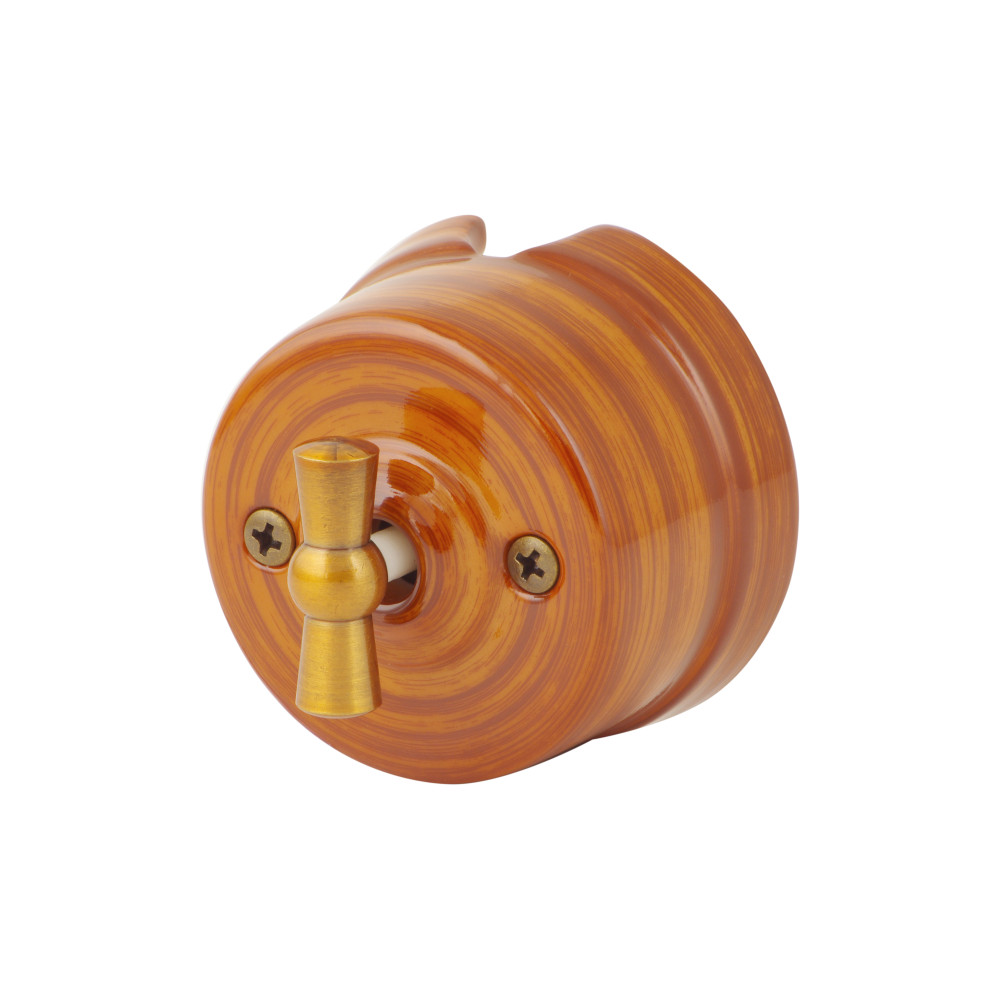

 Накладной выключатель открытой проводки, выключатели в стиле ретро- выключатели Россия. Накладной выключатель открытой проводки, наружные выключатели под старину – настенный выключатель в стиле ретро, именуемый еще как двухклавишный накладной выключатель (но с одной клавишей- поворотной ручкой), т.к. имеет 4 положения для регулировки интенсивности света.
