Емкостной делитель напряжения ⋆ diodov.

net

14.08.2018

HomeШкола электроникиЕмкостной делитель напряжения

By Дмитрий Забарило Школа электроники  4 комментария

Простейший емкостной делитель напряжения состоит из двух последовательно соединенных конденсаторов и используется для снижения величины U на отдельных элементах электрической цепи.

Делитель постоянного напряжения на конденсаторах чаще всего применяют многоуровневых инверторов напряжения, широко используемых как на электроподвижном составе, так и в других направлениях силовой электроники.

Главная сложность практического применения такой схемы (и всех подобных схем) заключается в невозможности обеспечения равномерного разряда конденсаторов, вследствие чего напряжения на них будет распределяться не поровну. Чем сильнее разряжен один конденсатор по сравнению с другим (иди с другими), тем большая разница в U будет на них, что наглядно отображает формула:

По этой причине подобные схемы крайне нестабильно работают и обязательно предусматривают узлов подзарядки конденсаторов с целью выравнивания напряжения на последних.

Емкостной делитель напряжения в цепи переменного тока

В радиоэлектронике в большей степени находят применение емкостные делители переменного напряжения.

Конденсатор, как и катушка индуктивности, относится к реактивному элементу, то есть потребляет реактивную мощность от источника переменного тока, в отличие от резистора, который является активным элементов и потребляет исключительно активную мощность.

Реактивный элемент

Здесь следует кратко пояснить разницу между активной и реактивной мощностями. Активная мощность выполняет полезную работу и реализуется только в том случае, когда ток и напряжение направлены в одном направлении и не отстают друг от друга, то есть находятся в одной фазе, что имеет место только на резисторе. На конденсаторе ток опережает напряжение на угол φ = 90°. В результате чего ток напряжение находятся в противофазе, поэтому когда ток имеет максимальное значение напряжение равно нулю, а произведение этих двух величин дают мощность, которая в таком случае равна нулю, так как один из множителей равен нулю. Следовательно, мощность не потребляется.

Аналогичные процессы протекают и в цепи с катушкой индуктивности. Разница лишь в том, что на индуктивности i отстает от u на угол φ = 90°.

Реактивная мощность проявляется только в цепях переменного тока. Она составляет часть полной мощности и определяется по формуле:

Реактивная мощность в отличие от активной, не потребляется нагрузкой, а циркулирует между источником питания и нагрузкой. Поэтому конденсатора и катушка индуктивности являются реактивными элементами, не потребляющими активную мощность и по этой причине они практически не нагреваются.

Расчет сопротивления делителя напряжения на конденсаторах заключается в определении необходимых значений сопротивлений.

Сопротивление конденсатора X_C является величиной не постоянной и зависит от частоты переменного тока f и емкости C:

Как видно из формулы, сопротивление снижается с увеличением частоты и емкости. Для постоянного тока, частота которого равна нулю, сопротивление стремится к бесконечности, поэтому, рассматриваемая далее схема емкостного делителя напряжения не применяется постоянном токе.

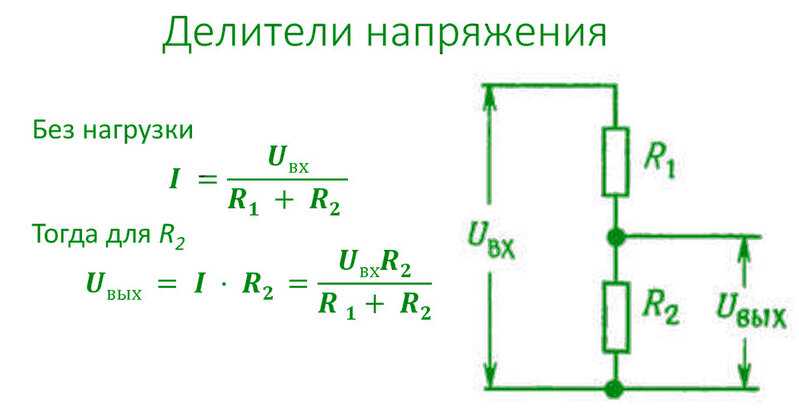

Для снижения величины u_вых, например в два раза, емкости C1 и C2 должны быть равны. Универсальные формулами для определения выходных u_вых1 и u_вых2 в зависимости от входного и емкостей C1 и C2 имеют вид, аналогичный для резисторных делителей:

Поскольку частота переменного тока для всех конденсаторов одинакова, то формулу можно упростить:

Индуктивный делитель напряжения

В качестве делителей переменного напряжения также, но гораздо реже, применяют катушки индуктивности, которые относятся к реактивным элементам. Однако, в отличие от конденсаторов, которые являются накопителями электрического поля, катушки индуктивности накапливают магнитное поле.

Индуктивное сопротивление зависит от индуктивности L и частоты переменного тока f. С ростом этих параметров сопротивление катушки переменному току возрастает.

X_L = 2πfL.

Упрощенный вариант формулы:



Как вы наверняка уже заметили, чтобы рассчитать емкостной делитель напряжения достаточно знать емкости конденсаторов, а индуктивный делитель – индуктивности.

Емкостной делитель напряжения | Распределение напряжения в конденсаторах

Краткое описание

Введение

В схеме делителя напряжения напряжение питания или напряжение цепи распределяется между всеми компонентами цепи поровну, в зависимости от емкости этих компонентов.

Конструкция схемы емкостного делителя напряжения такая же, как у схемы резистивного делителя напряжения. Но, как и резисторы, на схему емкостного делителя напряжения не влияют изменения частоты, даже если в ней используются реактивные элементы.

Конденсатор представляет собой пассивный компонент, накапливающий электрическую энергию в металлических пластинах. Конденсатор состоит из двух пластин, и эти две пластины разделены непроводящим или изолирующим материалом, например, «диэлектриком».

Здесь положительный заряд хранится на одной пластине, а отрицательный заряд хранится на другой пластине.

Когда на конденсатор подается постоянный ток, он полностью заряжается. Диэлектрический материал между пластинами действует как изолятор, а также препятствует протеканию тока через конденсатор.

Это сопротивление питающему току через конденсатор называется реактивным сопротивлением (X _C ) конденсатора. Реактивное сопротивление конденсатора также измеряется в омах.

Полностью заряженный конденсатор действует как источник энергии, потому что конденсатор накапливает энергию и отдает ее компонентам схемы.

Если на конденсатор подается переменный ток, то конденсатор непрерывно заряжается и разряжается через свои пластины. В это время конденсатор также имеет реактивное сопротивление, которое изменяется в зависимости от частоты питания.

Мы знаем, что заряд, хранящийся в конденсаторе, зависит от напряжения питания и емкости конденсатора.

Точно так же и реактивное сопротивление зависит от некоторых параметров, теперь мы видим параметры, влияющие на реактивное сопротивление конденсатора.

Если конденсатор имеет меньшее значение емкости, то время, необходимое для зарядки конденсатора, меньше, т.е. требуется меньшая постоянная времени RC. Точно так же постоянная времени RC высока для большей емкости конденсаторов.

Из этого мы заметили, что большая емкость конденсатора значения имеет меньшее реактивное сопротивление значение, где меньшая емкость значение конденсатора имеет большее реактивное сопротивление значение. то есть реактивное сопротивление конденсатора обратно пропорционально значению емкости конденсатора.

X _C ∝ 1/C

Если частота подаваемого тока низкая, то время зарядки конденсатора увеличивается, это указывает на высокое значение реактивного сопротивления. Точно так же, если частота приложенного тока высокая, реактивное сопротивление конденсатора низкое.

Отсюда видно, что реактивное сопротивление конденсатора обратно пропорционально частоте.

Наконец, мы можем сказать, что реактивное сопротивление (X _C ) любого конденсатора обратно пропорционально частоте (f) и значению емкости (C).

X _C ∝ 1/f

Формула емкостного реактивного сопротивления

Мы уже знаем, что емкостное реактивное сопротивление обратно пропорционально частоте и значению емкости конденсатора. Таким образом, формула реактивного сопротивления равна 9.0003

X _C = 1/2πfC

Здесь

X _C = реактивное сопротивление конденсатора в омах (Ом)

f = частота в герцах C = емкость конденсатора (03 Гц) 900acit в фарадах (Ф)

π = числовая константа (22/7 = 3,142)

Распределение напряжения в последовательных конденсаторах

Если конденсаторы соединены последовательно, рассчитывается распределение напряжения между конденсаторами. Потому что конденсаторы имеют разное напряжение 9Значения 0018 в зависимости от значений емкости при последовательном соединении .

Реактивное сопротивление конденсатора, противодействующего протеканию тока, зависит от значения емкости и частоты приложенного тока.

Итак, теперь давайте посмотрим, как реактивное сопротивление влияет на конденсаторы, рассчитав значения частоты и емкости. На схеме ниже показана схема емкостного делителя напряжения, в которой 2 конденсатора соединены последовательно.

[Читать: Конденсаторы серии ]

Емкостный делитель напряжения

Два последовательно соединенных конденсатора имеют емкость 10 мкФ и 22 мкФ соответственно. Здесь напряжение цепи составляет 10 В, это напряжение распределяется между обоими конденсаторами.

При последовательном соединении все конденсаторы имеют одинаковый заряд (Q), но напряжение питания (V _S ) не одинаково для всех конденсаторов.

Напряжение цепи распределяется между конденсаторами в зависимости от значений емкости конденсаторов, т.е. в отношении V = Q/C.

Из этих значений мы должны рассчитать реактивное сопротивление (X _C ) каждого конденсатора, используя значения частоты и емкости конденсаторов.

Емкостной делитель напряжения Пример №1

Теперь мы рассчитаем распределение напряжения на конденсаторы 10 мкФ и 22 мкФ, указанные на рисунке выше, которые имеют напряжение питания 10 В с частотой 40 Гц.

Реактивное сопротивление конденсатора 10 мкФ,

X _C1 = 1/2πfC1 = 1/(2*3,142*40*10*10-6) = 400 Ом

Реактивное сопротивление конденсатора 22 мкФ,

X _C \2 = 1/2πfC2 = 1/(2*3,142*40*22*10-6) = 180 Ом

Суммарное емкостное сопротивление цепи,

X _C = X _C1 + X _C2 = 400 Ом + 180 Ом = 580 Ом ) = 6,88 мкФ

X _CT = 1/2πfC _T = 1/(2*3,142*40*6,88*10-6) = 580 Ом

Ток в цепи равен,

I = В/ Х _С = 10 В/580 Ом = 17,2 мА

Теперь падение напряжения на каждом конденсаторе равно X _C2 = 17,2 мА * 180 Ом = 3,1 В

Емкостный делитель напряжения Пример №2

Теперь рассчитаем падение напряжения на конденсаторах 10 мкФ и 22 мкФ, которые соединены последовательно и работают при напряжении питания 10 В частотой 4000 Гц (4 кГц). частота.

Реактивное сопротивление конденсатора 10 мкФ,

X _C1 = 1/2πfC1 = 1/(2*3,142*4000*10*10-6) = 4 Ом (2*3,142*4000*22*10-6) = 1,8 Ом

Суммарное емкостное сопротивление цепи составляет

C _T = C1C2/(C1+C2) = (10*22*10-12)/(32*10-6) = 6,88 мкФ

X _CT = 1/2πfC _T = 1 /(2*3,142*4000*6,88*10-6) = 5,8 Ом

Ток в цепи

I = V/X _CT = 10 В/5,8 Ом = 1,72 А C1 = 1,72 А * 4 Ом = 6,9 В

В _C2 = I * X _C2 = 1,72 А * 1,8 Ом = 3,1 В

Из двух приведенных выше примеров можно сделать вывод, что конденсатор с меньшей емкостью (10 мкФ) будет заряжаться до более высокого напряжения (6,9 В), а конденсатор с более высоким значением (22 мкФ) будет заряжаться до более низкого уровня напряжения (3,1 В).

Наконец, сумма двух значений падения напряжения на конденсаторе равна напряжению питания (т. е. 6,9 В + 3,1 В = 10 В). Эти значения напряжения одинаковы для всех значений частоты, поскольку падение напряжения не зависит от частоты.

Падение напряжения на двух конденсаторах одинаково в обоих примерах, где частота различна. Частота составляет 40 Гц или 40 кГц, падение напряжения на конденсаторах одинаково в обоих случаях.

Ток, протекающий по цепи, изменяется в зависимости от частоты. Ток будет увеличиваться с увеличением частоты, он составляет 17,2 мА для частоты 40 Гц, но 1,72 А для частоты 4 кГц, т.е. ток увеличится почти в 100 раз при увеличении частоты 4 Гц до 4 кГц.

Наконец, мы можем сказать , что ток, протекающий по цепи, прямо пропорционален частоте (I α f).

Резюме

• Противодействие протеканию тока в конденсаторе известно как реактивное сопротивление (XC) конденсатора. На это емкостное реактивное сопротивление влияют такие параметры, как значение емкости, частота питающего напряжения, а также эти значения обратно пропорциональны реактивному сопротивлению.
• Цепь делителя напряжения переменного тока распределяет напряжение питания на все конденсаторы в зависимости от значения их емкости.
• Падение напряжения на конденсаторах одинаково для любой частоты питающего напряжения. то есть падение напряжения на конденсаторах не зависит от частоты.
• Но протекающий ток зависит от частоты, и эти два параметра прямо пропорциональны друг другу.
• Но в цепях делителя постоянного напряжения рассчитать падение напряжения на конденсаторах непросто, так как оно зависит от значения реактивного сопротивления, поскольку конденсаторы блокируют протекание постоянного тока через них после полной зарядки.
• Схемы емкостного делителя напряжения используются в больших электронных приложениях. В основном используются в емкостных чувствительных экранах, которые изменяют свое выходное напряжение, когда к ним прикасается палец человека.
• А также используется в трансформаторах для увеличения падения напряжения, где обычно сетевой трансформатор содержит микросхемы и компоненты с малым падением напряжения.
• Наконец, следует отметить, что в схеме делителя напряжения падение напряжения на конденсаторах одинаково для всех значений частоты.



Что такое конденсаторный делитель напряжения

Делитель напряжения — это пассивная линейная цепь, которая существует в конденсаторе. Он производит выходное напряжение, которое является трением его входного напряжения. Цепи делителя напряжения состоят из реактивных компонентов точно так же, как они могут состоять из резисторов с постоянным значением.

как решать проблемы с емкостью

Включите JavaScript

как решать проблемы с емкостью

Конденсаторные делители напряжения используются в различных электронных приложениях, от генератора Колпитца до емкостных сенсорных экранов. Этот экран изменяет выходное напряжение при касании пальцем человека. Кроме того, его можно использовать в качестве дешевой замены силовым трансформаторам при понижении высокого напряжения, например, в цепях, подключенных к сети, в которых используется низковольтная электроника или ИС и т. д.

Сегодня мы рассмотрим определение, формулу, расчеты, примеры. , и схема емкостного делителя напряжения в конденсаторе.

Read more: Understanding capacitor

Contents

Capacitive voltage divider

A capacitive voltage divider network cannot obstruct by changes in the supply частоты, даже если они используют конденсаторы, которые являются реактивными элементами. Эта работа аналогична резистивным цепям. Однако на конденсаторы последовательной цепи в равной степени влияют изменения частоты питания. Чтобы получить максимальную отдачу от статьи, нужно изучить емкостное сопротивление и то, как оно влияет на конденсаторы на разных частотах. В предыдущем посте я рассказал об этом, но позвольте мне сделать краткий обзор.

Конденсаторы состоят из двух параллельных проводящих пластин, разделенных изолятором. Они имеют положительный (+) заряд на одной пластине и отрицательный (-) заряд на другой. При подключении к источнику постоянного тока, когда конденсатор полностью заряжен, изолятор, служащий диэлектрическим материалом, блокирует протекание через него тока.

Как и резистор, конденсатор препятствует протеканию тока, но накапливает энергию на своих пластинах при зарядке и освобождает или возвращает энергию в подключенную цепь при разряде. Резисторы рассеивают нежелательную энергию в виде тепла. Давайте посмотрим, как распределяется напряжение в последовательных конденсаторах, образующих схему емкостного делителя напряжения.

Подробнее: Понимание заряда конденсатора

Рассмотрим два конденсатора, C1 и C2, подключенные последовательно к переменному источнику питания 10 В. Поскольку два конденсатора соединены последовательно, они несут одинаковый заряд Q. Однако напряжение на них будет разным и связано со значениями их емкости, как V = Q/C.

Используя приведенную выше схему в качестве примера, схемы делителя напряжения могут быть построены из реактивных компонентов. Напряжение на каждом конденсаторе можно рассчитать по-разному. Один из способов – найти значение емкостного реактивного сопротивления каждого конденсатора, полное сопротивление цепи, ток цепи и использовать их для расчета падения напряжения. Например:

Первый пример емкостного делителя напряжения

Имея два конденсатора 10 мкФ и 22 мкФ, как и в приведенной выше последовательной цепи, рассчитайте среднеквадратичное падение напряжения на каждом конденсаторе при воздействии синусоидального напряжения 10 вольт (среднеквадратичное значение) при частоте 80 Гц.

Подробнее: Емкость в цепях переменного тока

Решение:

 Емкостное сопротивление конденсатора 10 мкФ

 Емкостное сопротивление конденсатора 22 мкФ

Общее емкостное реактивное сопротивление последовательной цепи. Обратите внимание, что реактивные сопротивления, включенные последовательно, складываются так же, как последовательно соединенные резисторы.

или

Ток цепи

Тогда падение напряжения на каждом конденсаторе в последовательном емкостном делителе напряжения будет: конденсатор будет заряжаться до более высокого напряжения, чем конденсатор большой емкости. В приведенном выше примере это было 6,9.и 3,1 вольта соответственно. Поскольку для этой и последовательно соединенной цепи действует закон напряжения Кирхгофа, общая сумма отдельных падений напряжения будет равна по величине напряжению питания, В _s и 6,9 + 3,1 равны 10 вольтам.

Вы также должны знать, что соотношения падений напряжения на двух конденсаторах, включенных в последовательную цепь емкостного делителя напряжения, всегда будут оставаться одинаковыми, независимо от частоты питания. Таким образом, падение напряжения 6,9 В и 3,1 В в примере останется прежним, даже если частота питания будет увеличена с 80 Гц до 8000 Гц, как показано.

Второй пример емкостного делителя напряжения

Используя те же два конденсатора, рассчитайте емкостное падение напряжения на частоте 8000 Гц (8 кГц).

Поскольку соотношение напряжений на двух конденсаторах остается неизменным, а частота сети увеличивается, суммарное емкостное реактивное сопротивление уменьшается. Кроме того, общий импеданс цепи уменьшается, поэтому уменьшение импеданса вызывает протекание большего тока. Например, при частоте 80 Гц мы рассчитали, что ток цепи выше составляет около 34,4 мА, но при частоте 8 кГц ток питания увеличился до 3,4 А, что в 100 раз больше. Таким образом, ток, протекающий через емкостный делитель напряжения, пропорционален частоте или I ∝ ƒ.

Вы должны знать, что конденсаторный делитель представляет собой сеть из последовательно соединенных конденсаторов, на которых падает переменное напряжение. Конденсаторные делители напряжения используют значение емкостного реактивного сопротивления конденсатора для определения фактического падения напряжения. Их можно использовать только с источниками питания с частотным управлением, и они не работают как делители постоянного напряжения. Это в основном потому, что конденсаторы блокируют постоянный ток и не пропускают ток.

Посмотрите видео ниже, чтобы узнать больше о том, как рассчитать конденсаторные делители напряжения:
