Raspberry Pi. Работа с портами ввода-вывода GPIO.

В сегодняшней статье мы рассмотрим основные нюансы и механизмы управления портами ввода-вывода GPIO платы Raspberri Pi. И, конечно же, как обычно, все проверим на практическом примере.

Все версии Raspberry Pi оснащены штыревым разъемом, на который выведены порты GPIO. Начиная с 2014-го года разъем стал 40-пиновым (ранее было 26). На версиях Pi Zero и Pi Zero W присутствует посадочное место для разъема, но физически он не распаян:

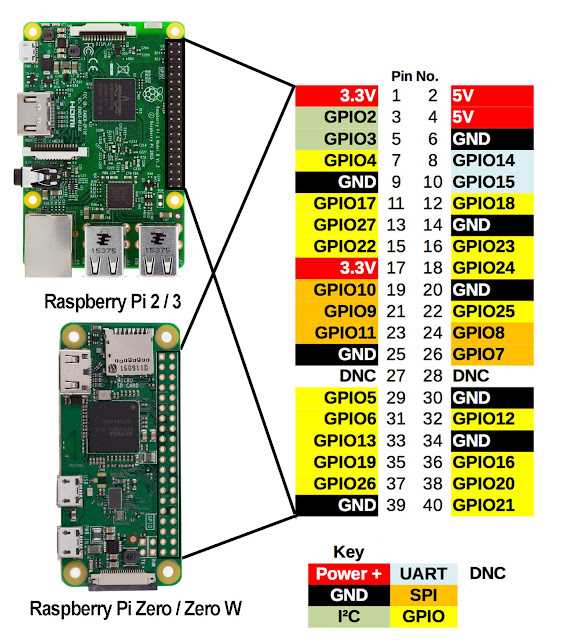

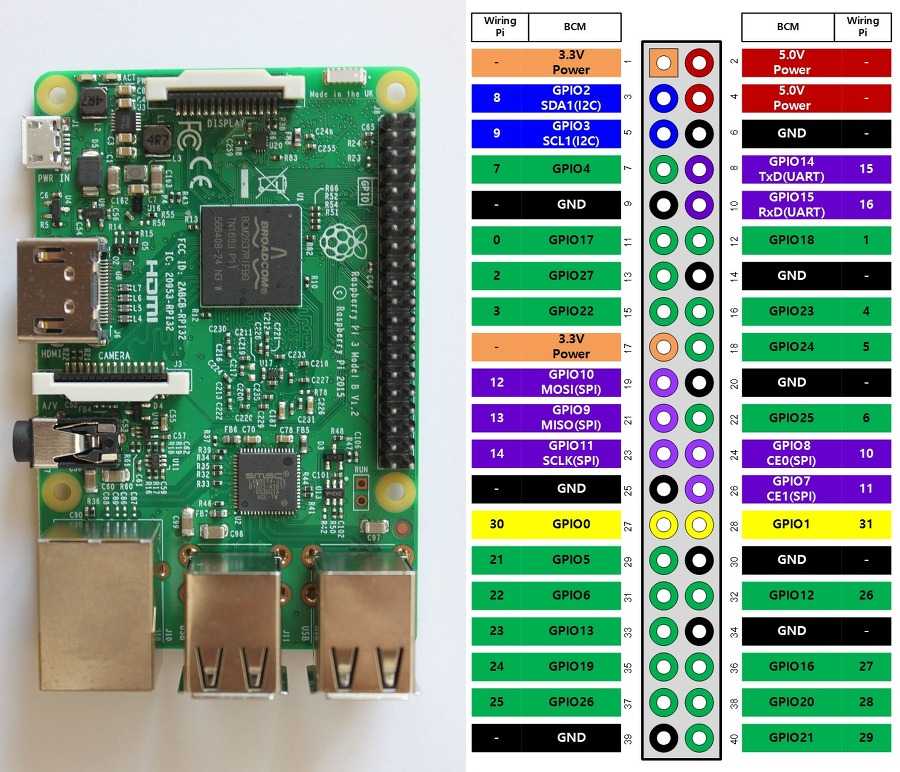

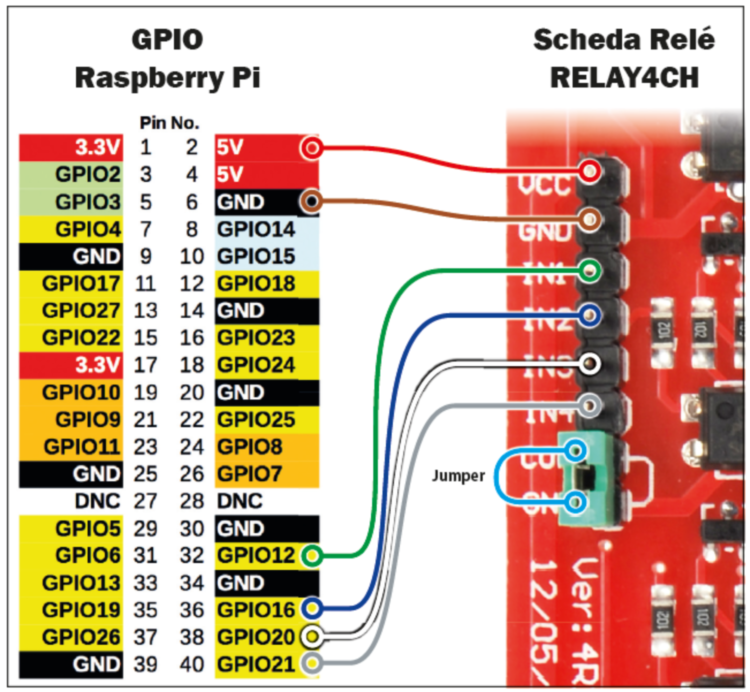

В любом случае, как и с любой другой платой, расположение сигналов на этом разъеме для конкретной модификации лучше всего проверить по официальному даташиту. Хотя на разных версиях плат 40-пиновые разъемы для совместимости идентичны. Распиновка и сам разъем выглядят следующим образом:

Порты можно разделить на несколько категорий:

Разберем по очереди… Пины 3.3V и 5V могут использоваться для питания внешних устройств, подключенных к плате. При этом ограничение по току выглядит так:

Максимальный ток для вывода 5V определяется по формуле:

I_{5V} = I_{вх} \medspace - \medspace I_{п}

где I_{вх} – это входной ток источника, который мы используем для питания платы. А I_{п} – это ток, потребляемый самой платой, а также внешними устройствами, подключенными по USB. То есть мы подаем входной ток, часть его потребляют узлы платы, а то, что остается мы можем использовать для дополнительных устройств, подключенных к пину 5V.

Для выводов 3.3V все проще – максимальный ток составляет 50 мА и на этом точка.

В итоге за вычетом выводов 3.3V, 5V и Ground остаются 28 пинов GPIO, помеченных на схеме зеленым. GPIO0 и GPIO1 можно считать зарезервированными (их назначение обязательно обсудим в отдельной статье). Таким образом, остается 26 выводов, которые можно использовать по-своему усмотрению. Каждый из них может быть сконфигурирован на работу в том или ином режиме. Вот, к примеру, возможные функции портов для платы

Raspberry Pi 4:

То есть любой из портов ввода-вывода может выполнять до 6-ти различных функций, в зависимости от конфигурации. В частности, GPIO2 может быть использован как сигнал SDA для I2C1 (SDA1), либо, к примеру, как сигнал MOSI для интерфейса SPI3 (SPI3_MOSI).

Об I2C и SPI поговорим в ближайших статьях, а сегодня нас интересует использование GPIO в качестве “обычных” входов и выходов. В режиме выхода на пин может быть выведен высокий (3.3 В) или низкий (0 В) уровень напряжения. А, соответственно, в режиме входа мы можем проанализировать, какой уровень подан на пин – высокий или низкий – 3.3 В или 0 В. Тут важно обратить внимание, что порты не являются толерантными к 5 В, то есть подавать на вход 5 В категорически нельзя.

В режиме входа для любого из GPIO можно активировать внутреннюю подтяжку к питанию или земле (

pull-up/pull-down). Если вывод настроен на использование подтяжки вверх, то это означает, что при отсутствии сигнала со входа будет считываться высокий уровень. С pull-down ситуация обратная – на входе в данном случае будет низкий уровень.

Исключением являются пины GPIO2 и GPIO3. Они имеют фиксированную подтяжку вверх, без вариантов.

В режиме выхода мы снова возвращаемся к ключевому параметру, а именно к ограничению по току. Максимальный ток для одного вывода составляет 16 мА. При этом, если используются несколько выходов, то суммарный ток не должен превышать 50 мА. Превышение допустимых значений с большой вероятностью приведет к выгоранию порта.

Собственно, давайте рассмотрим практический пример. Задействуем два вывода GPIO – один в качестве входа

, второй в качестве выхода. На вход подключим кнопку, а на выход – светодиод. И реализуем программу, которая будет опрашивать сигнал на входе и по нажатию кнопки зажигать светодиод.

Выберем GPIO3 для светодиода и GPIO4 для кнопки. Схема подключения будет такой:

Давайте в двух словах разберем, что, как и зачем подключено. Начнем с кнопки. Программно активируем для GPIO4 подтяжку вверх, поэтому если кнопка не нажата мы получим на входе высокий уровень (логическую единицу). Соответственно, для того, чтобы определить нажатие кнопки, подключим ее к земле. В итоге при нажатой кнопке на входе будет низкий уровень (логический ноль). Поскольку используем внутреннюю подтяжку, в этом примере ставить дополнительный внешний резистор подтяжки не будем.

Резистор R_{1} – токоограничительный. Как вытекает из названия он нужен для ограничения тока ) Рассмотрим, что произойдет, если вывод GPIO4 будет ошибочно настроен не как вход, а как выход и на нем будет 3.3 В. При нажатии кнопки произойдет короткое замыкание 3.3 В на землю, что приведет к безвозвратному повреждению порта платы. Это в случае отсутствия резистора.

А при наличии резистора ток будет ограничен величиной:

I = \frac{3.3 \medspace В}{1000 \medspace Ом} = 3.3 \medspace мА

В данном случае получаем 3.3 мА, что вполне допустимо, и позволит сохранить порту жизнь в случае возникновения замыкания.

Итак, переходим к диоду, который подключен через резистор R_{2}. Каждому диоду соответствует своя собственная вольт-амперная характеристика (ВАХ), определяющая возможные значения прямого напряжения и тока. Рассмотрим первый попавшийся под руку светодиод, например такой – ссылка:

Открываем даташит на него и находим зависимость тока от напряжения при прямом включении:

Максимальный ток для GPIO в режиме выхода, как мы уже выяснили, составляет 16 мА.

Чтобы не превысить это значение подадим на светодиод, например, 10 мА. Этому току, исходя из графика, соответствует напряжение 2 В. Теперь по закону Ома нам остается только определить величину резистора. На выходе GPIO у нас 3.3 В, на диоде должно падать 2 В, значит на резисторе остается:

U_{рез} = 3.3 \medspace В \medspace - \medspace 2 \medspace В = 1.3 \medspace В

При этом ток в цепи должен быть равен 10 мА, тогда сопротивление резистора:

R_{2} = \frac{1.3 \medspace В}{10 \medspace мА} = 130 \medspace Ом

Если точной величины под рукой нет, можно взять резистор номиналом чуть больше. В общем, суть тут одна – обеспечить режим работы, при котором ток через выход не превышает допустимые 16 мА. Для большинства светодиодов в документации просто приводятся конкретные типовые значения напряжения и тока, например 2.5 В и 15 мА. Расчет будет выглядеть точно так же, как и рассмотренный, просто значения другие.

В общем, с подключением разобрались, время переходить к программной реализации. Существует огромное многообразие возможных способов для управления GPIO, мы же сегодня остановимся на использовании python.

И для работы с портами ввода-вывода используем библиотеку/модуль RPi.GPIO. В Raspberry Pi OS он включен по умолчанию, но в случае отсутствия команда для установки такая:

sudo apt-get install python-rpi.gpio

Создаем файл gpio_test.py и добавляем в него следующий код:


 import RPi.GPIO as GPIO
import time
GPIO_LED = 3
GPIO_BUTTON = 4
DELAY_TIME = 0.5
GPIO.setmode(GPIO.BCM)
GPIO.setup(GPIO_LED, GPIO.OUT)
GPIO.output(GPIO_LED, GPIO. LOW)
GPIO.setup(GPIO_BUTTON, GPIO.IN, pull_up_down=GPIO.PUD_UP)
try:
    while True:
        time.sleep(DELAY_TIME)

        if GPIO.input(GPIO_BUTTON) == 0:
            GPIO.output(GPIO_LED, GPIO.HIGH)
            print('led on')
        else:
            GPIO.output(GPIO_LED, GPIO.LOW)
            print('led off')
except KeyboardInterrupt:
    GPIO.cleanup()
    print('exiting')

Пройдемся подробнее, прямо по всем строкам последовательно. Делаем import модулей для работы с GPIO и для использования временной задержки:

import RPi.GPIO as GPIO
import time

Добавим переменные для хранения номеров портов и величины задержки. У нас светодиод на GPIO3, а кнопка на GPIO4. Так и определим:

GPIO_LED = 3
GPIO_BUTTON = 4
DELAY_TIME = 0. 5

Далее настроим режим нумерации портов, чтобы номера соответствовали названию сигнала (например, GPIO3), а не порядковому номеру на разъеме:


 GPIO.setmode(GPIO.BCM)

Настраиваем GPIO3 на работу в режиме выхода и гасим светодиод, подав низкий уровень:

GPIO.setup(GPIO_LED, GPIO.OUT)
GPIO.output(GPIO_LED, GPIO.LOW)

GPIO4 – в режиме входа с подтяжкой вверх:

GPIO.setup(GPIO_BUTTON, GPIO. IN, pull_up_down=GPIO.PUD_UP)

Далее организуем вечный цикл while True, в котором и будем проверять состояние кнопки и мигать светодиодом. Только обернем его в блок

try, чтобы отловить исключение, возникающее, когда пользователь завершает процесс (нажав Ctrl + C). В случае завершения выполнения программы вызываем GPIO.cleanup():

try:
    while True:
        time.sleep(DELAY_TIME)

        if GPIO.input(GPIO_BUTTON) == 0:
            GPIO.output(GPIO_LED, GPIO.HIGH)
            print('led on')
        else:
            GPIO.output(GPIO_LED, GPIO.LOW)
            print('led off')
except KeyboardInterrupt:
    GPIO.cleanup()
    print('exiting')

Ну и, конечно, здесь же у нас вся полезная работа. Если кнопка нажата (а в нашей схеме этому соответствует низкий уровень/логический ноль на GPIO4), то зажигаем светодиод и выводим сообщение “led on“. При отпускании кнопки – обратный процесс. Проверять кнопку будем каждые 0.5 с (DELAY_TIME).

Запускаем программу командой:

python gpio_test.py

И теперь, нажимая кнопку, можем наблюдать включение и выключение светодиода, как мы и планировали 👍

Использование GPIO из Python на Raspberry Pi / Хабр

Делюсь своим опытом, полученным при изучении задачи вынесенной в заголовок. В статье рассматриваются два варианта работы, которые можно использовать в Python-программах, обращающихся к портами GPIO Raspberry Pi.

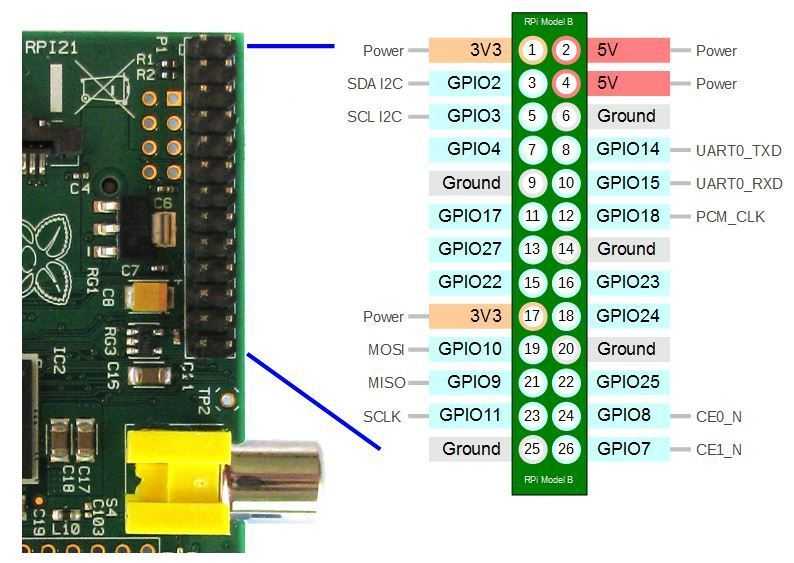

Порты GPIO Raspberry Pi выглядят следующим образом:

Одним из вариантов работы с GPIO является интерфейс Sysfs. Подробнее о Sysfs интерфейсе GPIO здесь. В этом случае для обращения к портам GPIO используются операции чтения и записи файлов. Для использования конкретного вывода его нужно зарезервировать и установить направление на вход или на выход. После окончания работы с портом его нужно освободить, чтобы другие процессы могли его использовать.

Резервирование порта (XX — номер нужного порта):

$ echo XX > /sys/class/gpio/export

При успешном резервировании появляется новая папка по адресу /sys/class/gpio/gpioXX/. Установка направления выполняется так:

$ echo "out" > /sys/class/gpio/gpioXX/direction

Или так:

$ echo "in" > /sys/class/gpio/gpioXX/direction

Установка высокого и низкого уровней для порта, настроенного на выход выполняется так:

$ echo 1 > /sys/class/gpio/gpioXX/value
$ echo 0 > /sys/class/gpio/gpioXX/value

Определение состояние порта, настроенного на вход делается так:

$ cat /sys/class/gpio/gpioXX/value

Освобождение порта после окончания его использования:

$ echo XX > /sys/class/gpio/unexport

Для упрощения работы с GPIO через интерфейс Sysfs мне встретились две утилиты. Одна из них WiringPi GPIO utility, другая quick2wire-gpio-admin.

Основная задача, решаемая этими утилитами — это предоставление возможности работы с GPIO от имени непривилегированного пользователя. При этом WiringPi GPIO utility более функциональна.

Я для работы с GPIO остановился на пакете RPIO (на момент написания последней была версия 0.10.0). Этот пакет работает с портами GPIO напрямую, обращаясь к регистрам BCM2708 через специальное устройство /dev/mem. Что такое RPIO:

Advanced GPIO for the Raspberry Pi. Extends RPi.GPIO with PWM, GPIO interrups, TCP socket interrupts, command line tools and more

RPIO позиционируется как улучшенный и расширенный вариант другого модуля, RPi.GPIO. В документации непосредственно на RPIO подробно рассмотрены только возможности, отсутствующие в RPi.GPIO, по этому за описанием общих для этих модулей функций нужно обращаться к документации RPi.GPIO, доступной здесь.

Устанавливается пакет следующей командой:

$ sudo pip install RPIO

Кроме python-модулей устанавливаюся две программы: rpio-curses и rpio. С их помощью можно, например, получить текущий режим и состояние GPIO и, при желании, изменить их. Так выглядит работа с rpio-curses:

Так можно получить информацию о системе:

$ rpio --sysinfo
000f: Model B, Revision 2.0, RAM: 512 MB, Maker: Qisda

Пример python-программы, использующей RPIO:

import RPIO
import time
NRF_CE = 24
# set up output channel with an initial state
RPIO.setup(NRF_CE, RPIO.OUT, initial=RPIO.LOW)
for i in range(10):
    RPIO.output(NRF_CE, 1)
    time.sleep(1)
    RPIO.output(NRF_CE, 0)
    time.sleep(1)
# reset every channel that has been set up by this program,
# and unexport interrupt gpio interfaces
RPIO.cleanup()
