Розетка электрическая – как подключить, перенести, отремонтировать

Розетка электрическая – это электротехническое устройство, предназначенное для оперативного подключения и отключения электрических приборов к электрической сети.

Название Розетка заимствовано из архитектуры, так называются круглые элементы декора помещений, которые названы в честь цветка роза.

Разновидности электрических розеток

Электрические розетки различаются по нагрузочной способности, внешнему виду и способу монтажа. Существуют розетки, рассчитанные для установки в стену, на стене и в виде выносного блока с выключателем. Например, удлинитель типа пилот для компьютеров. Встречаются комбинированные варианты в виде блока из двух розеток, розетки и выключателя, розетки и блока управления (таймер, терморегулятор, датчик движения или возгорания).

Есть стандарт МЭК на штепсельные соединители (вилки и розетки), но в каждой стране с незапамятных времен действуют свой стандарт. Главное отличие всех стандартов касается формы штырей, их геометрических размеров и расстояния между ними. Переход на международный стандарт связан с огромными затратами, так как потребуется замена всех установленных розеток и вилок в электроприборах. Случится ли в будущем такой переход – неизвестно.

виду защиты IP электрические розетки бывают незащищенные, защищенные от пыли и разной степени защиты от влаги, вплоть до возможности погружения в воду.

Типы и нагрузочная способность

В настоящее время в России применяются розетки, соответствующие требованиям ГОСТ 7396.1-89 (МЭК 83-75) типа C5 и C6. На корпусе каждой розетки нанесена маркировка, в которой указаны ее технические характеристики – величина максимально допустимого тока и допустимое напряжение питающей сети.

Розетки типа C5 (советские розетки) имеет два круглых гнезда, рассчитанные на подключение вилок со штырями диаметром 4 мм и длиной 19 мм, расположенных на расстоянии 19 мм и предназначена для подключения электроприборов, корпус которых не требуется заземлять, например, фен, миксер и рассчитаны на ток до 6 А. Такие розетки предназначены для установки только в жилых помещениях.

Розетки типа С6 (евророзетка), рассчитана на ток до 16 А, имеют два круглых гнезда для подключения вилок со штырями диаметром 4 и 4,8 мм и длиной 19 мм, расположенных на расстоянии 19 мм. В отличии от розетки С5, дополнительно имеет ленточный контакт для подключения заземляющего проводника желто- зеленого цвета. Розетка заимствована из немецкого стандарта CEE 7/4 и называется Шуко.

Еще одна разновидность розеток – это блок, в котором одновременно установлена розетка типа С6 (евророзетка) и один, или несколько клавишных выключателей для светильников. Например, комбинированный блок Viko (Вико), внешний вид которого представлен на фотографии ниже с светодиодной подсветкой клавиш.

Подключается евророзетка в таком блоке выключателей по схеме, которая приведена в статье «Как подключить люстру». По такой же схеме подключается в случае необходимости розетка и к обыкновенному выключателю.

Обозначение и схема подключения к электропроводке

Какую мощность

При подключении к электрической розетке электроприборов большой мощности зачастую возникает вопрос, а рассчитана ли розетка на такую мощность, и как можно проверить или узнать, на какую мощность рассчитана данная розетка.

Проверку мощности электрической розетки нужно проводить в два этапа. На первом этапе внешним осмотром можно определить допустимую мощность розетки по внешнему виду. Обычно простые розетки советского производства под штыри диаметром 4 мм типа С5 рассчитаны на подключение электроприборов мощностью до 1,3 кВт. Если установлена евро розетка типа С6, то к ней можно подключать приборы мощностью до 3,5 кВт. Но не только от технических характеристик розетки зависит допустимая мощность подключаемого прибора.

Розетка подключается к электрической сети с помощью проводов. Поэтому на втором этапе нужно выяснить, какую максимальную мощность могут выдержать эти провода. Если сечение проводов неизвестно, то нужно вскрыть розетку и измерять сечение провода.

Таким образом, мощность, которую выдержит конкретная электрическая розетка, зависит не только от ее технических характеристик, но и от сечения проводов, с помощью которых розетка подключена к электросети. Например, если евро розетка С6, которая может выдержать нагрузку 3,5 кВт, подключена к электросети проводом сечением 1,0 мм², то допустимая мощность, которую может выдержать розетка составит всего 1,2 кВт. Полностью нагрузочная способность евророзетки будет реализована при сечении проводов 2,7 мм² и более.

Устройство электрических розеток

Как выяснено выше, розетки бывают двух видов, С5 и С6. Рассмотрим более подробно, в чем же их отличие.

Устройство электрической розетки С5

Несмотря на огромное многообразие, все розетки по принципу работы устроены одинаково и отличаются только формами контактов и материалом корпуса и крышки. Устройство розетки С5 очень простое. На керамическом или пластмассовом основании закреплены переходными железными пластинами толщиной около двух миллиметров посредством винтов, продетых через основание, два контакта из тонкой латуни (тонкой, для того чтобы сохранить пружинящие свойства). Стальные пластины одновременно служат для резьбового подсоединения проводов.

Сверху вся конструкция закрывается крышкой, служащей для защиты человека от поражения электрическим током и исключения попадания посторонних предметов. Крышка прикручивается к основанию с помощью винта, который обычно находится в центре розетки. В крышке предусмотрены направляющие отверстия для легкого вставления вилки при подключении электроприборов. В зависимости от места установки розетки (в стене или на стене), основание дополняется необходимыми элементами для крепления.

Представленная на фото выше розетка имеет один существенный недостаток. Со временем пружинящие свойства латуни по закону Гука ослабевают, прижим ухудшается, и сопротивление между контактами розетки и штырями вилки возрастает. Это приводит к нагреву и еще худшему контакту. В конечном итоге розетка выходит из строя. Признаки плохого контакта легко обнаружить, потрогав штыри вилки рукой сразу после окончания работы мощного электроприбора, например, электрического чайника, утюга, фена. Будьте осторожны, штыри могут быть достаточно горячими для получения ожога.

От этого недостатка освобождена конструкция розетки, приведенной ниже. В корпусе дополнительно установлена стальная пружина, прижимающая прямоугольную латунную пластину к тонкостенной. В результате пружинящие свойства контакта со временем не меняются. Она универсальная и в нее можно вставлять вилки с диаметром штырей как 4мм (рассчитанные на ток до 6 А), так и 4,8 мм (рассчитанные на ток до 16 А).

И все же даже эта электрическая розетка для безупречной долговременной службы требует доукомплектования пружинной шайбой, которая называется гровер и обеспечивает постоянство контакта соприкасаемых деталей во времени.

Устройство электрической розетки С6

Розетка типа С6 по конструкции практически не отличается от розетки С5, за исключением одного, наличия дополнительного плоского контакта для подключения желто- зеленого цвета заземляющего провода.

Когда вилка вставляется в розетку, штыри попадают в гнезда тонкой латунной пластины, а к ее боковым заземляющим контактом с двух сторон прижимается латунная п образная пластина розетки. Таким образом, осуществляется заземление.

На фото также видно, как нужно подсоединять провода к розетке для случая параллельного подключения розеток. Если заменяется розетка С5 на С6 в квартире с электропроводкой, в которой нет заземляющего провода, то заземляющий контакт розетки С6 оставляется не подключенным.

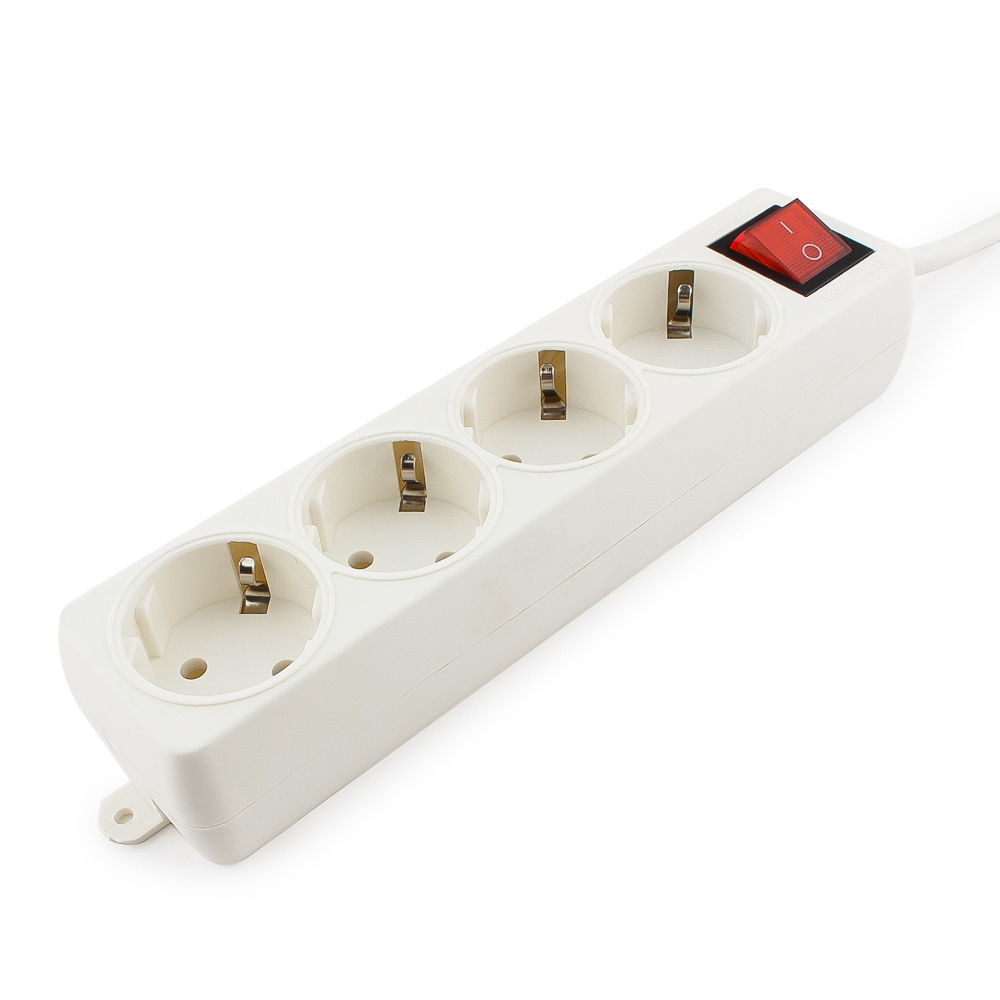

Устройство удлинителя типа Пилот

Вилка со шнуром, на конце которого имеется блок с розетками и выключателем, часто называют Пилотом. Пилот устроен так же, как и обычная розетка, только гнезда выполнены в двух латунных планках длиной, в зависимости от количества розеток. По центру размещена планка земляного провода. В дополнение в Пилоте часто устанавливают предохранитель плавкий или автоматический.

Иногда размещают на печатной плате простую цепочку из емкостей и индуктивностей для фильтрации приходящих или исходящих от электроприборов импульсных помех. Такой фильтр работает только в случае, если пилот подключается к заземлению. Если в проводке только два провода и заземления нет, то фильтр в пилоте работать не будет.

Пилоты иногда перестают работать. Ненадежным является выключатель, встречал случаи, когда выпадала клавиша из-за износа ее фиксатора, бывает клавиша и разламывается на части. Приходилось сталкиваться и с выгорающими контактами. В таких случаях нужно выключатель заменять новым. Для извлечения выключателя из корпуса Пилота, нужно сначала отпаять провода от его выводов и затем надавить на фиксаторы с внутренней стороны. Временно можно закоротить выводы выключателя (на фото красным отмечены места установки перемычек) или шнур от вилки припаять непосредственно к латунным полоскам с гнездами для штырей вилки.

Иногда срабатывает или перегорает предохранитель. Если в Пилоте предохранитель автоматический, то достаточно просто нажать на кнопочку, обычно небольшая черного цвета, и работоспособность будет восстановлена. При перегорании предохранителя, требуется его замена или ремонт.

Правила подключения электрических розеток

В современных розетках и выключателях провода подсоединяются путем зажима прямого оголенного от изоляции участка провода между винтом и контактной площадкой. Такой вид соединения не является оптимальным, так как площадь соприкосновения провода с контактной площадкой розетки будет определяться площадью тонкой линии касания провода.

Для увеличения площади контакта в несколько раз, если позволяет конструкция розетки, нужно конец провода свить в кольцо и расплющить его молотком на наковальне.

Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения с контактами.

Линейное расширение от изменения температуры у разных металлов неодинаково. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо.

Поэтому, без применения гроверов, которые изображены на фотографии, со временем контакт ухудшается и необходимо для его восстановления периодически подкручивать винты. Гровер выполняет эту работу за Вас автоматически.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактами розетки.

Установка розетки скрытой проводки

Установка розетки скрытой проводки на стену не отличается от установки выключателя. Поэтому я не стал повторяться в этой статье и приводить пошаговую инструкцию по установке розетки для скрытой проводки.

Параллельное подключение двух и более розеток

Иногда требуется недалеко от смонтированной розетки установить еще одну, например, на другой стороне стены в соседнем помещении.

В таком случае концы нового провода подсоединяются параллельно уже подходящим проводам к розетке. Фазный провод должен быть подключен к правому гнезду розетки. Подсоединять к розеткам алюминиевые провода можно без ограничений, так как клеммы обычно покрыты хромом. Но если Вы подсоединяете параллельно еще одну розетку, то необходимо, исключить непосредственный контакт медного и алюминиевого проводников, или медный провод покрыть припоем (залудить). Если интересно, почему соединение алюминиевых проводов с медными не рекомендуется, то почитайте статью «Соединение алюминиевых проводов».

Как перенести розетку на другое место стены

При установке мебели или другим причинам иногда возникает необходимость перенести розетку в другое место, сместить в сторону или опустить вниз. В таком случае приходится либо заменять весь провод от распределительной коробки до нового места установки или нарастить существующие провода. Менять провод в отремонтированной квартире не целесообразно, устанавливать дополнительную распределительную коробку тоже не всегда приемлемо. Лучше всего нарастить провода по технологии, описанной в статье сайта «Соединение перебитых проводов в стене».

Пример переноса розетки на другое место стены

При ремонте квартиры, воспользовался ситуацией и перенес одну из розеток с одного места стены на более удобное, другое. До этого времени все руки не доходили.

На новом месте стены, куда требовалось перенести розетку, была установлена металлическая коробка и сделана штроба для прокладки дополнительного провода, так как длины провода электропроводки оказалось недостаточно, то возникла необходимость его нарастить.

Для наращивания был взят имеющийся в наличии многожильный медный провод сечением 1 мм ², что вполне хватит для подключения к розетке электроприборов мощностью до 1200 ватт.

На конце проводников, которые будут подключены к клеммам розетки, были сформированы и облужены припоем колечки. Сам провод, состоящий из двух отдельных проводников, для удобства монтажа и надежности, был продет в хлорвиниловую трубку и проложен в штробе, сделанной на месте шва между кирпичами.

Для того, чтобы провод не выпадал из штробы до покрытия штукатуркой, он был зафиксирован двумя саморезами.

После монтажа розетки и покрытия ротбандом провода настало время выполнить сращивание. Так как провода медные, то был выбран самый надежный способ, соединения проводов – скруткой с последующей пайкой. Токоподводящий провод приходил из соседней комнаты через стену, в месте его выхода, при сверлении стены произошел скол кирпича, и образовалась небольшая пустота. В ней я и решил спрятать место соединения проводов. В случае если бы готового углубления не было, можно было бы выдолбить в кирпиче углубление самостоятельно в любом удобном месте.

Далее провода укорачиваются до нужной длины, снимается изоляция и проводники облуживаются с помощью паяльника припоем. Обратите внимание, провода укорочены на разную длину, чтобы полностью исключить прикосновение оголенных частей проводов.

Следующий шаг, скрутка проводов. Перед скруткой на провода, которые большей длины нужно надеть изолирующие трубки. На фотографии красного цвета. Так как многожильный провод более мягкий, то навил его концы на одножильные провода электропроводки.

Так как провода уже залужены, то для надежного их соединения, достаточно просто прогреть место соединения проводов паяльником и залить оловянно-свинцовым припоем.

Затем на место соединения проводов натягивается изоляционная трубка. Если трубки под рукой нет, то можно просто покрыть оголенные места проводов тремя слоями изоляционной ленты.

После изоляции места соединения, провода необходимо заправить в полость стены и покрыть штукатуркой. Но лучше, перед нанесением штукатурки, закрыть полость пластиной из любого материала. Подойдет плотный картон, кусок жести от консервной банки и любой другой материал. Я сделал крышку из стеклотекстолита по форме отверстия в стене.

Далее разводится небольшое количество раствора, подойдет цемент, алебастр, гипс и любая другая штукатурка. Я покрывал место соединения ротбандом. С помощью шпателя место соединения выравнивается с уровнем поверхности стены.

Конечно, можно было покрыть штукатуркой место соединения проводов и во время выравнивания стен, но лучше завершить начатую работу полностью, чтобы потом, при выравнивании стены не тратить лишнее время. Раствор ротбанда живет всего 20 минут и при работе с ним дорога каждая секунда.

Розетка перенесена на новое место и теперь ничего не мешает продолжить ремонт этого участка стены.

Ремонт розеток

Розетки выходят из строя по двум причинам, из-за плохого контакта в месте крепления проводов электропроводки и ослабления пружинящих свойств латунных пластин гнезда. Проводники в месте контакта обычно обгорают по причине нарушения правил монтажа.

Когда контакт между проводом и контактом розетки или любого другого электрического прибора ухудшается, то при протекании большого тока, появляется тихий шипяще звенящий звук, который в тишине хорошо слышен. В таком случае нужно срочно делать электроприбору профилактику контактов. Такое я часто наблюдал в люстрах с мощными лампочками накаливания.

Вот наглядный пример тому. Алюминиевый провод без кольца на конце, был зажат между контактом и квадратной гайкой, без гровера. К сожалению, так все электрики и делают. Со временем контакт провода с контактом розетки ослаб, сопротивление увеличилось, стало выделяться дополнительное тепло, которое привело к обгоранию, как провода, так и контакта самой розетки. Левый контакт еще в порядке, а правый от перегрева покраснел, винт и гайка окислились и почернели.

Латунный контакт розетки от перегрева потерял свои пружинящие свойства, следовательно, прижим со штырями вилки будет плохой. Пришлось менять пружинящий контакт розетки, делать кольца на концах проводов и ставить гроверы.

Еще розетка может выйти из строя по вине, вставленной в нее вилки из-за плохого контакта токоподводящего шнура со штырями в разборной вилке, и из-за применения вместо латунных штырей стальных. Некоторые китайские производители себе это позволяют. В таком случае штыри вилки сильно разогреваются и передают тепло, на латунные контакты розетки, разрушая их. Чтобы исключить выход из строя розетки по этой причине, достаточно сразу же после первого использования электроприбора соблюдая осторожность, чтобы не обжечься, прикоснуться к штырям вилки рукой. Если штыри вилки разогрелись до такой степени, что удержать на них руку невозможно, то в случае исправности розетки, вилку надо обязательно заменить на качественную.

Если делать все, как я рекомендовал выше, то практически можно об этом виде отказа забыть. Латунные пластины гнезда розетки служат долго, но все же со временем теряют пружинящие свойства и деформируются. Их можно отремонтировать, придав первоначальную форму, если получится извлечь из основания розетки. В противном случае придется заменить розетку новой. В случае плохого контакта в розетке, поверхности сильно окисляются и ремонт, как правило, сводится к зачистке наждачной бумагой контактируемых плоскостей. Если винты и шайбы почернели, то их обязательно следует заменить новыми.

В запущенных случаях бывает, что основание или крышка розетки обугливается или деформируется, такая розетка ремонту не подлежит и требуется ее замена новой.

Тройник Hama 2 евро розетки, 1 розетка с заземлением, белый в ALTPRICE.RU

Все товары категории

ПЕЧАТАЮЩИЕ УСТРОЙСТВА

Все товары категории

МФУ / Принтеры с СНПЧ

МФУ / Принтеры с картриджами

Сублимационные принтеры и МФУ

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Все товары категории

Антивирусные приложения

УСТРОЙСТВА ВВОДА И МАНИПУЛЯТОРЫ

Все товары категории

Коврики для мышей

ЭЛЕМЕНТЫ ПИТАНИЯ, ЗАРЯДНЫЕ УСТРОЙСТВА

Все товары категории

Зарядные устройства

НОСИТЕЛИ ИНФОРМАЦИИ

Все товары категории

Оптические диски CD-DVD

Внешние жесткие диски

Карты памяти SD-micro

Флеш накопитель USB

ХАБЫ И КАРТРИДЕРЫ

Все товары категории

ЗАЩИТА ПИТАНИЯ

Все товары категории

Заменяемые комплекты батарей

Сетевые фильтры, стабилизаторы, тройники

Источник бесперебойного питания

КАБЕЛИ, ПЕРЕХОДНИКИ

Все товары категории

Внутренние шлейфы и питание для HDD и т.п.

Кабели аудио видео

Кабели питания

АКУСТИЧЕСКИЕ СИСТЕМЫ

Все товары категории

Гарнитуры и наушники

МОНИТОРЫ

Все товары категории

КРОНШТЕЙНЫ ДЛЯ МОНИТОРОВ

СУМКИ, ПОДСТАВКИ ДЛЯ НОУТБУКОВ

ФОТО, ВИДЕО, ЭЛЕКТРОНИКА

Все товары категории

Видеокамеры, регистраторы

ТВ Приставки медиаплееры

Моноподы, экшн камеры

ТОРГОВОЕ ОБОРУДОВАНИЕ

как выбрать для квартиры и дома, советы с фото

Современный рынок электротоваров предлагает большое количество видов розеток и выключателей различного назначения, исполнения и качества. Для правильной и безопасной работы такого электрооборудования нужно уметь выбрать модель для каждого конкретного случая. Не последнее место в выборе занимает производитель электротоваров и материалы, использованные при производстве розеток и выключателей.

Виды розеток

Стандартной величиной напряжения домашней электрической сети является 220 вольт. Поэтому классификация розеток бытового назначения в основном приведена для этого класса напряжения. Большинство бытовых потребителей имеют мощность, рассчитанную на эту величину напряжения. При возникновении необходимости подключения электроприборов большой мощности, в быту также используют розетки промышленного исполнения. Такие розетки рассчитаны на трёхфазную электрическую сеть с напряжением 380 вольт.

Розетки различают по их назначению, конструктивному исполнению, степени защиты от влаги и от механических проникновений.

Розетка является контактным электрооборудованием штепсельного типа (вилка/разъём).

В России, странах СНГ используются стандартные модели розеток типа «С» и «F». Такие типы называются «евророзетками».

Штепсельные соединения различных типов

Розетки типа «С» — штепсельное соединение без подключения заземляющего проводника. Розетки типа «F» — то же, но с подключением заземляющего проводника.

В сети 220 В евророзетки используются для подключения электрических потребителей мощностью до 3,5 кВт. Ток, проходящий через такие розетки, не превышает значение 16 А в нормальном режиме работы электроприборов.

Розетка с заземляющими контактами. Тип «F»

При подключении электрооборудования большой мощности используют промышленные модели штепсельных соединений, рассчитанные на ток 32 А и напряжение 380 В.

Розетка промышленного назначения

По частоте переменного тока розетки могут быть рассчитаны на частоту 50 и 60 Гц. В электросетях СНГ и России используется переменный ток с частотой 50 Гц.

Ещё одной определяющей особенностью при выборе розеток является тип установки розетки. Таких типов два:

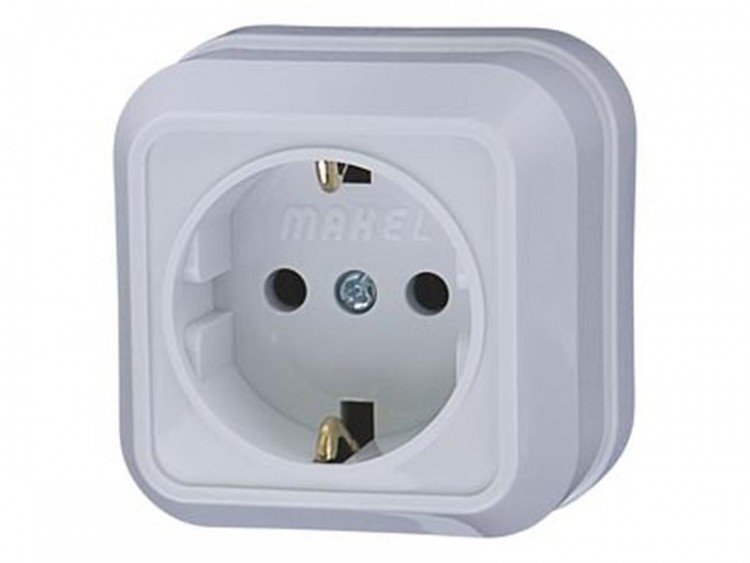

• Розетки наружной установки. Этот тип розеток предусматривает установку непосредственно на поверхность. Такие розетки выполнены в корпусе и не требуют предварительного оборудования отверстий в стенах и других местах установки.

  Одинарное исполнение

  Наружное исполнение существует и для сдвоенных и более розеток.

  Групповая розетка

• Розетки внутренней установки. Этот тип розеток не имеет корпуса. Монтаж розетки внутренней установки предусматривает оборудование отверстия в стене и установку специальной пластиковой коробки, в которую и будет вмонтирована розетка. Эти розетки эстетичнее выглядят в быту, но имеют более трудоёмкий процесс монтажа.

  Общий вид розетки

По степени защиты от влаги розетки бывают влагозащищенными. Международная классификация таких розеток имеет обозначение IP44 и выше. Розетка такого исполнения оборудована крышкой, защищающей силовые контакты от попадания на них влаги. Такие розетки нужно устанавливать в ванных комнатах и на открытом воздухе.

Влагозащищённое исполнение

Существуют также розетки внутренней установки со встроенным удлинителем. Этот вид розеток очень практичен, но требует специфических условий установки. А именно наличие достаточного пространства в полости стены для установки катушки с кабелем.

Розетка со встроенным удлинителем

Несколько дополнительных и весьма полезных функций современных розеток:

Типы выключателей

Выключатели света для бытового использования в квартирах и домах различают по следующим критериям:

• Способ установки;
• крепление проводов;
• способ управления выключателем.

По способу установки выключатели света, как и розетки, бывают наружной и внутренней установки. Такие выключатели называют скрытыми и наружными соответственно. Скрытые устанавливаются в стене при скрытой электропроводке, а наружные используются для сетей с открытой электропроводкой. Иногда наружные выключатели используют для облегчения процесса и времени монтажа. Наружные выключатели проще в обслуживании и ремонте. Скрытые, в свою очередь, имеют более привлекательный эстетический вид, лучше вписываются в интерьер помещений.

Двухклавишный выключатель

Пример выключателя наружной установки.

Одноклавишный выключатель

По способу крепления проводов к силовым клеммам, выключатели делятся на устройства с винтовым зажимом проводника и устройства с быстрозажимным механизмом фиксации провода.

Винтовое крепление (слева)быстрозажимное крепление (справа)

Для крепления медных проводов рекомендуется использовать быстрозажимной механизм, а для алюминиевой проводки лучше подойдёт винтовое крепление.

Оголённый алюминиевый провод быстро окисляется, поэтому площадь контакта должна быть плотно прижата шайбой винтового соединения. Медный проводник мягче и менее подвержен окислению.

Самой обширной категорией различия современных выключателей света является способ управления.

По способу включения и отключения выключатели делятся на такие виды:

• Клавишные выключатели.

  Одноклавишный выключатель

  Принцип работы такого выключателя основан на включении контактов механическим путём с помощью одной или более перекидных клавиш. В зависимости от количества клавиш, выключатель может управлять одной или более лампами или даже группами светильников. Этот способ включения является самым распространённым и самым часто используемым. Цена таких выключателей минимальна, по сравнению с моделями другого исполнения.

• Кнопочный выключатель.

  Внутреннее исполнение

  Такие выключатели производят включение и отключение электроэнергии путём нажатия на одну и ту же кнопку. Существуют выключатели с несколькими кнопками. Являются популярными среди предложений на рынке.

• Диммеры.

  Стандартная модель диммера

  Диммеры — это выключатели света, оборудованные устройством регулирования интенсивности освещения. Такое устройство может быть выполнено с помощью колёсика, кнопок или даже сенсорной панели.

  Более современная модель диммера

  Пример самого современного исполнения. Диммер с сенсорной панелью.

  Одна из наиболее современных разработок

  Диапазон интенсивности освещения можно регулировать от 0 до 100%. Такие выключатели пользуются популярностью, но имеют большую стоимость чем стандартные модели. Современный дизайн диммеров делает их востребованными при оформлении интерьеров различной тематики. Путём уменьшения освещённости можно существенно экономить электроэнергию.

• Поворотные выключатели.

  Промышленное исполнение

  Поворотные выключатели выпускаются и в различном дизайнерском исполнении.

  Классическое исполнение

  Такие выключатели не обладают никакими дополнительными функциями. Производят включение и выключение освещения за счёт поворота ручки управления. Очень популярны в интерьерах ретростиля. Используются в основном для наружной проводки, но существуют и модели скрытой установки. Просты в обслуживании, монтаже и ремонте.

• Верёвочные выключатели.

  Стандартное исполнение

  Такой тип включения используется исключительно в оформительных целях. Никакой функциональной практичности он не добавляет. Эффективность работы также не меняется. Часто выключателями такого типа управления оборудуются светильники бра и ночники.

• Сенсорный выключатель.

  Наиболее современная разработка

  Такие выключатели являются наиболее современными. Они оборудованы специальной тач-панелью, с помощью которой производится управление освещением. Сенсорные выключатели имеют очень широкое разнообразие моделей с различными дополнительными функциями (таймер, подсветка, сенсоры движения, температуры воздуха в помещении и другое). На рынке выключателей света модели сенсорных выключателей являются наиболее дорогостоящей категорией выключателей. Но несмотря на стоимость, они также являются одними из самых востребованных. В основном благодаря своему дизайну, функциональности и большому ресурсу рабочего времени.

• Акустический выключатель.

  Блок с датчиком звука

  Принцип работы такого выключателя основан на управлении подачей электроэнергии путём включения в схему звукового датчика. Этот датчик реагирует на определённые звуковые сигналы, зачастую хлопки. Несомненным плюсом таких выключателей является то, что их не нужно искать в темноте. Некоторые дешёвые модели могут быть низкого качества и не срабатывать с первого раза.

• К отдельной категории можно отнести управление освещением помещения с помощью дистанционного пульта управления. Такие пульты используются в современных умных системах управления бытовыми электроприборами. При своей многофункциональности, дистанционное управление имеет и некоторые неприятные моменты. Например, потеря или поломка пульта. Не всегда хорошо, когда управление всеми процессами сосредоточено в одном аппарате. Для избежания неприятных ситуаций, дистанционное управление делают как дополнительное к основному.

Отдельная категория выключателей — проходные. Механизм коммутации в таких выключателях позволяет управлять подачей электроэнергии на потребителя из двух или более мест.

Схема подключения

Выключатели, как и розетки, попадают под международную систему классификации электрооборудования IP. Система регламентирует исполнение выключателей в различной степени защиты от влаги и попадания твёрдых частиц на токоведущие части. Обозначение таких выключателей начинается с IP44 и выше.

Влагозащищенные выключатели необходимо устанавливать в помещениях с повышенной влажностью: ванных комнатах, банях, саунах, а также на открытом воздухе.

Исполнение для наружной установки

Как выбрать розетку в квартиру

От правильного выбора розетки во многом зависит её эффективная и безопасная эксплуатация.

Выбирать розетку необходимо по следующим критериям:

• В зависимости от типа проводки. Для открытой и скрытой проводок существуют розетки скрытого и наружного исполнения. Наиболее эффективной в монтаже и работе будет розетка, подобранная под соответствующий тип проводки.

• В зависимости от типа контактов. Для алюминиевой проводки больше подойдут розетки с винтовыми контактами, а для медной проводки предпочтительнее использовать быстрозажимные контакты розеток, хотя это не принципиально.

• В зависимости от материала. Для наружной установки на открытом воздухе подойдут только пластиковые розетки с крышками. Наружная установка в помещении может быть осуществлена керамическими розетками, если это вписывается в интерьер. Промышленные помещения достаточно комплектовать моделями из карболита и других материалов, не призванных к формированию интерьера, а лишь исполняющих свою основную функцию.

• В зависимости от уровня защиты. При выборе необходимо учитывать местные условия работы электрооборудования (розетки). Для облегчения ориентации в различных исполнениях электрооборудования разработана международная классификация по степени защиты IP. (упоминалась выше). Для наглядности приведена справочная таблица. В этой таблице можно легко сориентироваться в выборе необходимой степени защиты электрооборудования с учётом условий работы в месте его установки.

  Маркировка электрооборудования по степени защиты от влаги попадания твёрдых частиц на токоведущие части

• Как выбрать цвет. Цвет розетки выбирать нужно исключительно в соответствии с интерьером помещения. Никаких особых требований к цвету не существует.


Для облегчения выбора приведена сравнительная характеристика нескольких наиболее популярных производителей (топ -5).

Информация приведена в качестве ознакомительной и не является рекламой.

1. Schneider Electric. Продукция этого производителя известна благодаря бесспорному качеству и обширному ассортименту. Примечательно, что компания занимает лидирующие позиции не только в производстве бытового электрооборудования, а и в секторе промышленного оборудования. Продукцию этой компании используют профессиональные монтажники, но она подойдёт и для начинающих, потому что имеет простой но эффективный дизайн. А также продукция этого производителя выполняется с различной степенью защиты IP.
2. Кунцево-Электро. Пример качественного электротехнического оборудования от отечественного производителя. Продукция этой компании отличается относительно невысокой стоимостью при достойном качестве используемых материалов и качестве сборки изделий. Розетки также выполняются в различных конфигурациях по стандарту IP. Продукция компании является лауреатом премии «100 лучших товаров России».
3. ТДМ электрик. Производственные мощности этой компании также находятся на территории России. Компания отличается незаурядным качеством своей продукции. Имеет в своём арсенале множество современных разработок как розеток, так и другого электротехнического оборудования. Продукция соответствует стандартам IP, ISO9000. Розетки этого производителя просты в монтаже, обслуживании и ремонте. Имеют стандартный набор модификаций и наиболее широко представлены на рынке.
4. АВВ. Продукция немецкого производителя АВВ (ранее Сименс) также является примером качества сборки и материалов изделий. Розетки этой компании отличаются надёжными креплениями, стандартным, но современным дизайном. Их ценовая категория немного выше предыдущих производителей, но ресурс работы изделий АВВ один из наиболее высоких среди электротоваров.
5. Legrand. Этот производитель предлагает электротехнические изделия высокого качества и современного дизайна. Компания даже выпускает множество коллекций электрофурнитуры под различные интерьеры. При этом соблюдаются требования стандартов IP и ISO9000 в изделиях любого исполнения. Ценовая категория таких товаров также выше средней по рынку. Несмотря на стоимость, розетки этого производителя заслуживают почётного места в любом рейтинге.

На что обращать внимание при покупке выключателя

Выбор выключателя для установки в любом помещении должен производиться по определённым критериям. Только тогда работа по его установке и эксплуатации будет выполняться правильно и безопасно.

Критерии выбора выключателя:

• По способу установки. Выбор выключателя для наружной или внутренней проводки. Иногда используют выключатели наружного типа для скрытой проводки для ускорения процесса монтажа или для установки в специфических условиях (например, повышенной влажности или на открытом воздухе).
• По количеству клавиш, кнопок. Зависит от количества управляемых потребителей — одного источника света или группы.
• По местным условиям работы. Выбор зависит от места установки, его особенностей согласно требованиям стандарта IP.
• По дополнительным функциям. Выбор определяется наличием у выключателя подсветки, звуковых датчиков, сенсорного управления и другого. Такой выбор во многом зависит от особенностей интерьера помещения.

Для облегчения процесса выбора выключателя по фирмам производителям электротехнических товаров приведены несколько наиболее популярных компаний.

1. ТДМ электрик. Как и в случае с розетками, выключатели этого производителя имеют широкий ассортимент по своему исполнению и дополнительным функциям. Современный дизайн и безусловное качество сборки делают продукцию компании лидером среди отечественных производителей в этой отрасли.
2. Rexant. Производитель электротехнической продукции из Китая. Несмотря на общепринятое мнение о низком качестве продукции из этой страны, этот производитель отличается качественной сборкой своих изделий. Выключатели соответствуют стандартам европейского класса электрооборудования, надёжны в эксплуатации, имеют достаточно серьёзный рабочий ресурс и множество функциональных дополнений. Цена на эти выключатели сравнительно невысокая. Их можно использовать в интерьерах разных направлений.
3. Berker. Немецкий производитель выключателей и другой электротехнической продукции. Примечательным видом выключателей этого производителя являются диммеры (выключатели с регуляторами интенсивности освещения). Современное исполнение, продуманный функциональный дизайн и высокое качество изделий — отличительные черты выключателей от этой компании.
4. Arlight. Фирма, специализирующаяся не только на производстве бытовых выключателей света, а на различных современных разработках. Основным направлением этой компании является светодиодное освещение помещений и подсветка интерьеров любой сложности. Качественно выполненные выключатели, рассчитанные на определённые величины напряжения сети, отлично подходят как для профессионального монтажа, так и для самостоятельного.
5. Legrand. Выключатели этой фирмы (как розетки и другое оборудование) соответствуют требованиям европейских стандартов качества и систем защиты. В сборке изделий используются качественные сертифицированные материалы. Сами же выключатели выполняются в современном исполнении и дизайне. Оборудованы многими функциональными дополнениями: подсветкой, датчиками движения и другим.

Особенности выбора розеток и выключателей в ванную комнату

Ванная комната является помещением с повышенной влажностью и возможностью прямого попадания на электроприборы струи воды. Выбор выключателей и розеток в такие помещения обязательно должен производиться с учётом их защищённого исполнения по стандарту IP.

Розетки и выключатели в таком случае должны иметь маркировку не ниже IP44.

Пример внешнего вида влагозащищенного выключателя:

Влагозащищённое исполнение

Пример внешнего вида влагозащищенной розетки.

Влагозащищённое исполнение

Для деревянного дома (сруба) подойдут розетки наружного исполнения. Такие розетки подходят для наружной проводки (в деревянных домах проводка выполнена наружным образом из соображений пожарной безопасности). Розетки и выключатели в таком случае необходимо обязательно устанавливать на подрозетники из негорючего материала. Всё из тех же соображений пожарной безопасности. Подрозеткники можно изготовить, например, из текстолита.

Для большей наглядности в вопросе выбора розеток и выключателей приведён видеоролик на эту тему. Видео найдено на ресурсе Youtube, используется исключительно в ознакомительных целях и не является рекламой.

Как отличить качественные устройства от некачественных

Прежде всего следует обращать внимание на качество сборки изделия. Контактные соединения должны быть выполнены качественно и выглядеть надёжно. Корпуса розеток и выключателей не должны быть деформированными, без сколов и трещин. Цвет корпусов должен быть равномерным, без следов нагрева и потемнений. Крепёжные элементы должны быть в комплекте.

Ко всем изделиям должен прилагаться сертификат качества и соответствующая маркировка по системе защиты IP.

На многих изделиях наносится маркировка IP прямо на корпус.

Не стоит стараться выбрать максимально дешёвый вариант изделия. От качества электротехнического изделия во многом зависит безопасность людей, находящихся в непосредственной близости с электроприбором.

Рынок электротоваров наполнен множеством предложений электротехнической продукции. Выключатели и розетки — одни из наиболее востребованных товаров этой категории. Чтобы не растеряться и принять правильное решение при их выборе, нужно всегда следовать вышеизложенным рекомендациям и объективно оценивать функциональные особенности необходимого изделия.
