FBD (Function Block Diagram) – это графический язык программирования высокого уровня, обеспечивающий управление потока данных всех типов. Позволяет использовать мощные алгоритмы простым вызовом функций и функциональных блоков. Удовлетворяет непрерывным динамическим процессам. Замечательно подходит для небольших приложений и удобен для реализации сложных вещей подобно ПИД регуляторам, массивам и т. д. Данный язык может использовать большую библиотеку блоков, описание которых приведено в приложении 2. FBD заимствует символику булевой алгебры и, так как булевы символы имеют входы и выходы, которые могут быть соединены между собой, FBD является более эффективным для представления структурной информации, чем язык релейно-контактных схем.

Согласно IEC 611313, основными элементами языка FBD являются: переменные, функции, функциональные блоки и соединения.

Переменные бывают входные, выходные и входные/выходные. На рис. 1 показаны: входная переменная – «in_var», выходная переменная – «out_var» и входная/выходная переменная – «in_out_var».

Рис. 1 – Изображение переменной в языке FBD

Графическое изображение функции приведено на рис. 2. С левой стороны располагаются входы (IN1 и IN2), с правой стороны выходы (OUT).

Рис. 2 – Изображение функции в языке FBD

Аналогично, изображение функционального блока, приведённое на рис. 3, имеет с левой стороны входы (S1 и R), с правой стороны выход (Q1).

Рис. 3 – Изображение функционального блока в языке FBD

Соответственно, переменные соединяются с входными и выходными параметрами функций и функциональных блоков. Входные переменные могут быть соединены только с входными параметрами функции или функционального блока, выходные переменные – только с выходными параметрами функции или функционального блока, входные/выходные переменные – как входами, так и с выходами функции или функционального блока.

Также выходной параметр одной функции или функционального блока может быть напрямую соединён с входным параметром другого.

Рис. 4 – Пример соединения переменных, функций и функциональных блоков

Все функциональные блоки могут быть вызваны с дополнительными (необязательными) формальными параметрами: EN (входом) и ENO (выходом). Пример такого функционального блока приведен на рис. 5.

Рис. 5 – Изображение элементарного функционального блока с параметрами EN/ENO

Если функциональный блок вызывается с параметрами EN/ENO и при этом значение EN равно нулю, то алгоритмы, определяемые в функциональном блоке, не будут выполняться. В этом случае значение ENO автоматически устанавливается равным 0. Если же значение EN равно 1, то алгоритмы, определяемые функциональным блоком, будут выполнены. После выполнения этих алгоритмов без ошибок значение ENO автоматически устанавливается равным 1. Если же возникает ошибка во время выполнения этих алгоритмов, то значение ENO будет установлено равным 0. Поведение функционального блока одинаково как в случае вызова функционального блока с EN = 1, так и при вызове без параметров EN/ENO.

Для более компактного соединения входов и выходов различных функций и функциональных блоков используются элементы «Соединение», показанные на рис. 6:

Рис. 6 – Изображение соединений в языке FBD

Они бывают двух видов: входное соединение и выходное выходные соединение. Основная задача соединений – передать значение из одного выхода на другой вход без прямого соединения выхода и входа. На рис. 5.7 показан пример, в котором выходное значение OUT функции BOOL_TO_INT передаётся на вход IN2 функции ADD:

Рис. 7 – Пример использования соединения на FBD диаграмме

На рис. 8 приведена FBD диаграмма, состоящая из следующих функциональных блоков: SR0, AND, TP0.

Рис. 8 – пример FBD диаграммы

Функциональный блок SR0 представляет собой Бистабильный SR-триггер.

У него имеются входы S1, R1 и выход Q1, а так же дополнительный вход EN и выход ENO, позволяющие включать и выключать выполнение SR0. Выход Q1 с помощью соединён с входом IN1 блока AND, представляющий собой «Логическое И». Вход IN2 типа BOOL соединён с литералом «BOOL#1», который всегда положительный. Выход OUT блока AND соединён с входом IN функционального блока TP0, представляющий собой повторитель импульсов. Вход PT типа TIME, соединён с литералом «T#5s», который задаёт значение 5 секунд.

Если после запуска выполнения данного функционального блока enabled равно True и переменная S1_IN тоже True, функциональный блок SR0 начинает выполняться. На выходе OUT функционального блока AND будет значение True как только Q1 у SR0 будет равен True. Следовательно, как только OUT становится True вход IN функционального блока TP0 принимает тоже True и начинается отсчёт таймера ET (см. рис. 9).

Рис. 9 – Выполнение FBD диаграммы

Пока данный таймер не достигнет значения PT выход Q у функционального блока TP0 будет равен True. При достижении таймером ET значения PT, т.е. через 5 секунд выход Q становится False (см. рис. 10).

Рис. 10 – Выполнение FBD диаграммы

Как только вход IN функционального блока TP0 становится значения FALSE, счётчик ET сбрасывается в T#0s.

Языки программирования контроллеров. Особенности применения языков FBD, LD.

УДК 004.418

Ахмерова Алия Ниязовна – старший преподаватель кафедры Систем автоматизации и управления технологическими процессами Казанского национального исследовательского технологического университета.

Аннотация: В статье рассмотрены языки FBD и LD международного стандарта МЭК 61131 для программируемых логических контроллеров. Приведены факторы, влияющие на выбор языка программирования. Рассмотрена реализация программного кода одной и той же задачи на двух графических языка стандарта МЭК 61131 – LD и FBD в среде CoDeSys.

Ключевые слова: Программируемые логические контроллеры, стандарт МЭК-61131, FBD, LD, CoDeSys.

Современные ПЛК (программируемые логические контроллеры) являются ключевым элементом системы управления объектом. Для создания пользовательской программы, задающей алгоритм работы ПЛК, используются специальные языки программирования, регламентированные стандартом МЭК 61131. Так же существуют международный стандарт IEC 61131 и соответствующий европейский стандарт EN 61131. Сам стандарт включает в себя как общие понятия, которые уже применяются при программировании ПЛК, так и дополнительные новые методы программирования, а так же определяет архитектуру, параметры аппаратных средств, организацию коммуникационной подсистемы [1].

МЭК 61131 представляет собой международный стандарт, состоящий из 9 частей, для программируемых контроллеров и связанных с ними периферийных устройств.

В разделе МЭК 61131-3 «Контроллеры программируемые. Часть 3. Языки программирования» приводится описание синтаксиса и обозначений пяти регламентированных языков программирования логических контроллеров: FBD (диаграммы функциональных блоков), LD (релейно-контактные схемы или релейные диаграммы) ST (структурированный текст), IL (список инструкций), SFC (последовательные функциональные схемы).

МЭК 61131-3 является скорее руководством для программирования ПЛК, а не жестким набором правил, которые необходимо неукоснительно соблюдать.

Благодаря наличию нескольких текстовых и нескольких графических языков, пользователь может выбрать наиболее удобный для него язык. На выбор так же влияет специфика решаемой задачи.

На сегодняшний день существуют различные инструментальные среды разработки программ для контроллеров. К инструментальным средам программирования на языках МЭК 61131-3 относятся: ISaGRAF, CoDeSys, MULTIPROG, SIMATIC STEP 7, OpenPCS, SOFTLOGIC, Concept и др.

Рассмотрим особенности применения базовых языков программирования FBD и LD в среде CoDeSys.

LD – «релейные диаграммы» – графический язык, в основе которого лежат принципы работы релейно-контактных схем с возможностью использования различных функциональных блоков при подключении соответствующих библиотек. Язык LD использует жесткую логику, т.е. принимает только два значения «ложь» и «истина», где 0 – «ложь», а 1 – «истина». Символика языка была заимствована из проектирования в области электротехники.

Объектами языка программирования LD являются контакты, катушки и FFB (функции и функциональный блоки), с помощью которых задается структура секции ПЛК. Эти объекты взаимосвязаны через фактические параметры или связи.

Внешний вид LD-секции представлен в виде ступеней. На рисунке 1 приведен фрагмент программы управления освещением в помещении в редакторе LD в CoDeSys.

Рисунок 1. Фрагмент программы в редакторе LD.

Вертикальная линия слева в рабочей области представляет собой «провод с высоким потенциалом», а вертикальная линия справа – «нулевой провод». Между ними располагаются горизонтальные линии, именуемые контактными цепями. Слева по горизонтальным линиям располагаются «коммутаторы электрического тока», соответствующие входным переменным логического типа и дискретным входам. Справа располагаются «потребители электрического тока», соответствующие выходным переменным логического типа и дискретным выходам [3].

Как видно из рисунка 1, язык релейно-контактных схем идеален для простых программ, описывающих дискретную логику. В частности, перемещение объектов. Но для обработки «непрерывных» процессов с множеством аналоговых переменных язык LD не подходит.

В данном случае дискретные входы содержат информацию, поступающую с датчиков, т.е. текущие условия, базовая программа анализирует эти входы и подает соответствующие сигналы на выходы. В редакторе LD могут быть использованы таймеры, счетчики, детекторы передних фронтов, некоторые базовые сравнения или математические операции, но нет возможности использовать сложные функции, к которым можно отнести ПИД-регулирование, тригонометрия, анализ данных, сохраняя при этом читаемость и компактность кода программы, а так же парадигму легкой визуализации.

Другим недостатком является то, что по мере роста объема программного кода, становится сложно читать и интерпретировать сам код из чего следует, что реализация процесса управления от и до на языке релейно-контактных схем – трудная задача [2].

На рисунке 2 приведен фрагмент программы управления освещением в помещении, реализованной уже в редакторе FBD.

Рисунок 2. Фрагмент программы в редакторе FBD.

Язык FBD – «язык функциональных блок-схем» – графический язык программирования, созданный для описания процессов прохождения сигналов и обеспечивающий управление потоками данных всех типов.

Язык FBD похож на электрические схемы, поэтому удобен для не имеющих опыта логического программирования инженеров-схемотехников, которые могут с легкостью составить электрическую схему системы управления на базе «жесткой логики». FBD подходит для управления непрерывными процессами и процессами регулирования.

При программировании на данном языке применяются наборы стандартных библиотек, а так же могут быть использованы собственные функциональные блоки, написанные на языке FBD, на других языках стандарта МЭК 61131-3 или же на языке С. Подобные блоки могут быть многократно использованы в разных частях программы. FBD заимствует символику булевой алгебры.

К преимуществам языка FBD относятся простота создания, наглядность, четкая последовательность, легкая структура команд, надежный и быстрый код. Язык FBD использует такие же команды, как и LD, но сама схема визуально более понятна пользователю, не обладающему знаниями релейной логики.

Язык функциональных блок-схем идеально подходит для создания простых пользовательских программ с использованием цифровых входов и выходов, может применяться в любых приложениях наряду с языком релейных диаграмм или вместо него.

Но при реализации сложной задачи с применением специальных входов и функций программный код может разрастись, включив в себя большое число секций, и, таким образом, потерять свою наглядность.

Также при создании программы на языке FBD требуется предварительная проработка программы в виде четкого прописывания алгоритма работы перед тем, как начать писать код, так как потом будет достаточно сложно внести изменения [2].

Вывод: Каждый из выше рассмотренных языков имеет свои достоинства и недостатки. Если необходимо решить задачу с применением цифровых входов/выходов или же реализовать алгоритм управления для базовых процессов, то подходят оба языка. В то же время LD обеспечивает легкость смены кода впоследствии, в отличие от FBD. Последний, в свою очередь, подходит для работы с непрерывными процессами.

Список литературы

И.В. Елькин, П.В. Кустарев, Научно-технический вестник,4, 55-62 (2003).
Понимание языков программирования IEC61131-3: [Электронный ресурс] / – Режим доступа: https://www.proasutp.com/articles/plc/understanding _the_iec61131_3_programming_languages.html), свободный.
А.А. Игонин, А.Н. Крючков, В.Н. Илюхин, А.Г. Гимадиев Лабораторный практикум по программируемым логическим контроллерам / А.А. Игонин, – Самара: Изд-во Самар. гос. аэрокосм. ун-та, 2011. – 75 с.

Интересная статья? Поделись ей с другими:

Язык программирования fbd самоучитель

Одним из популярных языков программирования ПЛК – программируемых логических контроллеров, является графический язык функциональных блоковых диаграмм FBD – Function Block Diagram. Этот язык, наряду с другими языками стандарта МЭК 61131-3, такими как например язык лестничной логики (LD), использует в своей архитектуре подобие электронной схеме.

Написанная на данном языке программа для контроллера состоит из некого списка цепей, которые одна за другой выполняются сверху — вниз. Кроме того, здесь имеется возможность присвоения отдельным цепям меток, в этом случае станет доступно использование инструкций перехода на метку, дабы изменять последовательность исполнения цепей, и создавать условия и циклы.

Таким образом, программа, написанная на графическом языке FBD, представляет собой набор связанных друг с другом функциональных блоков, выходы и входы которых соединены линиями связи. Линии связи отражают определенные программные переменные, через которые происходит обмен данными от блока — к блоку.

Отдельный блок несет на себе конкретную функцию (логическое «и», «не», счетчик и т. д.), при этом один блок может иметь несколько выходов и входов. Изначально значения переменных задаются константами или со специальных входов, а выходы их связываются дальше с другими переменными программы или с выходами ПЛК.

На рисунке приведен пример программы, написанной на языке функциональных блоковых диаграмм FBD. Как видите, такое изображение программы очень наглядно отражает алгоритм, что и делает данный язык довольно простым и удобным для разработки ПО для ПЛК.

В процессе программирования на языке FBD применяются как стандартные блоки из библиотек, так и блоки, сами написанные на FBD или на иных языках стандарта МЭК 61131-3. Блок представляет собой элемент программы, своего рода подпрограмму, функциональный блок или функцию (логическое «НЕ», «ИЛИ», «И», таймер, счетчик, триггер, математическая операция, обработка аналогового сигнала и т. д.).

Из таких блоков графически составляются выражения, образующие цепи: к выходу одного блока присоединяется следующий блок, далее — еще блок, и так образуются цепи. По ходу цепи порядок выполнения блоков соответствует порядку их соединения, а результат выполнения цепи либо подается на выход ПЛК, либо записывается в какую-то внутреннюю переменную.

Рассмотрим кусочек программы, написанной на языке FBD: В умножить на 4, затем поделить на А, и записать результат в переменную result. В псевдокоде это будет выглядеть так: result := B*4/A. Возможно также добавление к блокам специальных управляющих входов EN и выходов ENO, для управления вызовами отдельных блоков: логический ноль, поданный на вход EN, запретит вызов данного блока, а выход ENO в случае ошибки сообщит о ней, и прервет тем самым выполнение цепи до конца.

Как видите, язык FBD до крайности нагляден, удобен, и потому прост в освоении даже специалистами — прикладниками, не имеющими специальной подготовки по информатике. Код выполняется последовательно, структура команд внутри кода проста, поэтому программа транслируется очень быстро и задача выполняется надежно.

Есть различные модификации языка программирования FBD, отличающиеся наличием тех или иных ограничений или расширений.

Например, существует разновидность FBC, допускающая применение только чистых функций с одним выходом без промежуточных переменных — модификация для функционального программирования.

Или модификация CFC (Continuous Function Chart), позволяющая установить порядок выполнения диаграмм не просто последовательной цепочкой, а по усмотрению разработчика ПО. С CFC разработчик получает больше свободы, хотя код получается более длинным.

Длиннопост. Речь пойдёт о программировании промышленных логических контроллеров.

Всю свою рабочую жизнь я занимался наладкой автоматических систем управления. Сначала это были только котельные и тепловые пункты, потом ещё разные газоиспользующие установки, а потом дело дошло и до автоматизированных производственных конвейеров, промышленных роботов и прочих прекрасных вещей. Использовал я всякие разные контроллеры. Это были Овен, Сименс, Дельта, Сенека. Просто восьмибитные микроконтроллеры и stm32.

Я всячески избегал FBD. CoDeSys позволял писать программы на паскале-подобном языке (ST). Это было близко и понятно. Хотя я и разбирался в принципиальных электронных схемах, я всё равно не любил использование FBD, уже хотя бы за то, что некоторые вещи просто не знал как реализовать. Использование графических языков всегда занимало массу времени, результат получался ниже среднего.

Где-то год назад я столкнулся с производителем Segnetics. Некоторые их контроллеры можно (сильно извратившись) программировать на плюсах. Однако, для этого надо пройти, как минимум, чистилище, а то и пару кругов ада. Поскольку я не хотел повышать уровень красноглазия – решил использовать стандартные методы, предоставляемые производителем. Нужно было делать несколько проектов для этих контроллеров.

Поначалу раздражало абсолютно всё в этом их SMLogix. Лишь через месяц-другой я начал привыкать. Ещё через месяц – одобрять. Дальше больше. Не могу сказать, что я “подсел” на FBD, но моё отношение к программированию контроллеров изменилось.

К счастью, у меня была возможность получать многие ответы от одного из сотрудников технической поддержки сегнетикса. Это оказался программист, способный сделать на фбд всё, что угодно(спойлер: юзер с самым большим количеством сообщений на их форуме).

После того, как я выполнил несколько реальных проектов на их контроллерах, пришло понимание, почему в лоджике нет возможности писать код внутри блока текстовым языком. Дело не в том, могут они это разрешить или не могут. Дело в том, что это не нужно. Составляя программу на фбд, программист не может прострелить себе ногу. А вот текстовые языки, в большинстве случаев, позволяют это сделать в пару строк, а то и в одну. А ещё бывает, что нога простреливается по незнанию, неумению, невнимательности, и ещё тысяча причин.

Самое главное, на мой взгляд, это знать, какими средствами (блоками) решаются те или иные задачи. Как это делать эффективно и к каким побочным эффектам это приводит. При тщательном подходе и продумыванию структуры проекта – вообще никаких неожиданностей не возникает. Всё будет работать именно так, как запроектировано.

Крутые примеры у меня есть. Приводить их здесь, конечно, не буду. Скажу только, что делал несколько проектов для их сенсорного контроллера. У заказчика были высокие требования к интерфейсу. Это было особенно “болезненно” для меня, так как я никогда не делал серьёзных интерфейсов ранее. Максимум менюшка со списками. А здесь нужно было и анимацию сделать, и всякие жестовые штуки (свайпы, пинчи и прочая вот эта ерунда).

Теперь скажу и о негативной стороне. В частности, когда нет заводской “из коробки” поддержки жестов – приходится танцевать с бубном в этом fbd. Не сказал бы, что реализация нормального “драйвера тач скрина” на фбд невозможна. Да, это не просто, но это выполнимо, и в конечном итоге, работает адекватно. В целом, новый продукт хоть и понравился, но софт заточен под старое. Что ж, лично я буду надеяться, что они-таки выпустят что-то новое, в плане приклада.

В итоге, вся вот эта простыня, написанная выше, написана с целью донести одну мысль: если есть задача программирования ПЛК и подобных задач, без всякой сложной математики, работы с базами данных и прочее – FBD подходит идеально. Время разработки программы сокращается, заработок в час растёт. А когда объект налажен и работает без сбоев – все довольны.

Языки программирования плк (plc) – Asutpp

Контролер – это управляющее устройство. Действительно функциональным он становится только тогда, когда вы создаете и запускаете программу по его использованию.

Отсюда вытекает главная задача программируемого логического контролера – исполнение программы, которая осуществляет руководство технологического процесса.

Какой набор программ доступен для ПЛК? В принципе любой набор возможен. Главное, чтобы размер свободных ресурсов, данного инструмента, вам был не помехой. Разработчик получает широкие возможности по написанию программ.

Что же необходимо, чтобы осуществить программирование контроллера? Во – первых нужен программист, который бы досконально разбирался в данном вопросе. Во – вторых необходим сам компьютер и конечно пакет разработки.

Функционал средств разработки

Обычно пакет разработки поставляется за дополнительную плату. Хотя в принципе часто встречается, что данный пакет уже изначально включен в программное обеспечение по инсталляции.

Какой функционал предлагает среда разработки?

Большой набор библиотек, программные блоки, определенные процедуры и готовые шаблоны.
Инструментарий для проверки, тестированию и запуску программы на компьютере минуя контроллер.
Также предложен инструмент для автоматизации документирования программы, которая была создана, в пределах принятых стандартов.

И наконец необходимо отметить главное достоинство – это поддержка порядка шести языков программирования. Единственным недостатком является то, что совместимость программ реализована на низком уровне. Производители ПЛК не пришли к унификации и каждый выпускает, данное устройство, со своей программной средой.

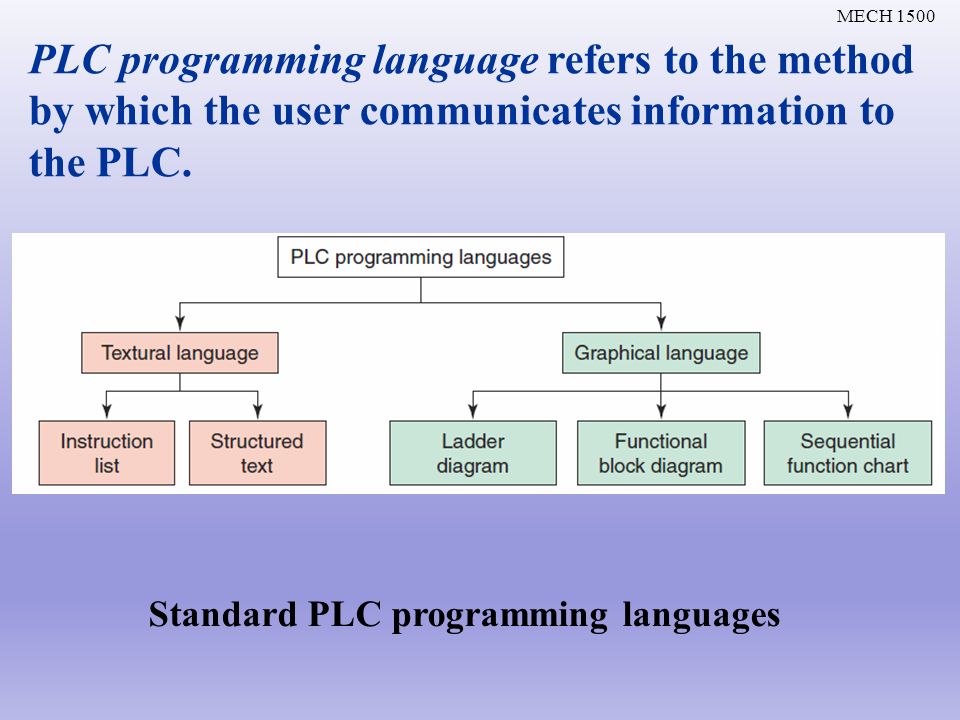

Виды языков программирования для ПЛК

LD (Ladder) – это среда разработки, которая основана на графике. Своего рода, она представляет собой подобие релейной схемы. Разработчики данного стандарта считают, что использование такого вида программной среды существенно облегчает переобучение инженеров релейной автоматики на ПЛК.

К главным недостаткам, данного языка программирования, можно отнести неэффективность при обработке процессов с большим количеством аналоговых переменных, так как он построен для представления процессов с дискретным характером.

FBD ( Диаграмма Функциональных Блоков) – здесь также используется графическое программирование. Образно говоря, FBD определяет собой некую множественность функциональных блоков, которые имеют соединения между собой (вход и выход).

Данные связи являются переменными и выполняют пересылку между блоками. Каждый блок в отдельности может представлять определенную операцию( триггер, логическое “или” и т.д.). Переменные задаются с помощью определенных блоков, а цепи выхода могут иметь связи с конкретными выходами контроллера или связи с глобальными переменными.

SFC ( Sequential Function Chart) – может использоваться с языками ST и IL, он также основан на графике. Принцип его построения близок к образу конечного автомата, данное условие относит его к самым мощным языкам программирования.

Технологические процессы, в данном языке, построены по типу определенных шагов. Структура шагов состоит из вертикали, которая идет сверху вниз. Каждый шаг – это конкретные операции. Описать операцию можно не только с помощью SFC, но и с помощью ST и IL.

Как только шаг выполнен, то идет действие по передачи управления следующему шагу. Переход между шагами может быть двух видов. Если на шаге выполнено какое – то условие и дальнейшим действием является переход на следующий шаг, значит – это условный переход. В случае же, если происходит полное выполнение всех условий на данном шаге и только потом осуществляется переход на следующий шаг, то-это безусловный переход.

Недостатком SFC можно считать, что в процессе работы может быть активировано несколько шагов, не в параллельных потоках. Поэтому необходим глобальный контроль со стороны программиста.

ST ( Структурированный Текст) – относится к языкам высокого уровня и имеет много сходного с Pascal и Basic.

ST позволяет интерпретировать более шестнадцати типов данных и имеет возможность работать с логическими операциями, циклическими вычислениями и т.д.

Небольшим недостатком можно определить отсутствие графической среды. Программы представлены в виде текста и данное условие усложняет освоение технологии.

IL ( Список Команд) – язык подобен Ассемблеру, обычно используется для кодировки блоков по отдельности. Плюсом является то, что данные блоки имеют большую скорость работы и низкую требовательность к ресурсам.

CFC ( Continuous Flow Chart) – относится к языкам высокого уровня. В принципе – это явное продолжение языка FBD.

Процесс проектирования состоит из использования готовых блоков и размещения их на экране. Далее происходит их настройка и размещения соединений между ними.

Каждый блок – это управление определенным технологическим процессом. Здесь идет основной уклон на технологический процесс, математика уходит на второй план.
