ФИЛЬТР ДЛЯ АВТОМАГНИТОЛЫ

   Итак, решил собрать фильтр от ВЧ помех. Понадобился он для питания автомагнитолы от импульсного блока питания в одной недавней конструкции. Кучу их перепробывал, что только не делал - эффект слабый. Ставил сначала большие емкости в батарею соединял по 3 конденсатора на 3300мкф 25вольт - не помогало. При питании от импульсного БП в усилители всегда свист, ставил дроссели большие, по 150 витков, порой на Ш-образных и ферритовых магнитопровадах - бесполезно.


   ВЧ составляющая все равно проникала в усилитель. Тогда взял дроссель от магнитолы на железном сердечнике, там 20 витков провода 1 мм примерно, перед ним вторнул электролитический конденсатор на 1000 мкф и после на 1000 мкф 16 вольт (хотя лучше на 25 ставить), после блока еще один конденсатор сразу на 0.1 мкф.


   Именно такой фильтр и защищает теперь автомагнитолу от ВЧ помех импульсника на 100 процентов. Фон полностью исчез. По аналогичной схеме можно спаять фильтр и в автомобиль, а ещё лучше - сделать его двухзвенным, как показано на рисунках ниже.

Однозвенный фильтр

Двухзвенный фильтр

   Если же вы хотите подойти профессионально к выбору элементов фильтра - скачайте специальную программу для расчёта. Там задав необходимые параметры напряжения, тока и требуемый коэфициент подавления пульсаций, можно сразу узнать номиналы деталей.


   Детали фильтра лучше всего скрутить вместе поближе друг к другу и разместить в отдельной коробочке вне устройства и блока, дабы избежать наводок. Слишком большую емкость ставить ни к чему, 1000 мкф хватает вполне, но для использования данной схемы в авто - ёмкость можно увеличить в несколько раз. С Вами был тов. redmoon

   Форум по фильтрам питания

   Форум по обсуждению материала ФИЛЬТР ДЛЯ АВТОМАГНИТОЛЫ


Фильтр питания 12 вольт. Обзор и доработка фильтра питания для радиоаппаратуры Delta. Это можно объяснить двумя причинами

Старые автомобильные проигрыватели подвержены воздействию различных источников помех, имеющихся в машине.

Фильтр питания на 12В для автомагнитолы поможет избавиться от сбоев и неполадок, вызванных помехами.

Зачем это нужно

Фильтр помех для автомагнитолы помогает устранить их в случае проникновения через цепи питания. Самые сильные электрические и электромагнитные помехи в машине создает система зажигания и коллекторные двигатели. Все современные магнитолы оборудованы фильтрами, состоящими из дросселя и конденсатора. Первый не пускает низкочастотные помехи, проявляющиеся в виде гула, гудения или фона. Конденсатор сглаживает кратковременные пульсации напряжения, а также подавляет высокочастотные помехи в виде звона или треска.

Старые магнитолы могут не иметь таких фильтров, либо параметры деталей могут быть низкими. Из-за этого не обеспечивается достаточная фильтрация. Конденсаторы с течением времени стареют, вследствие чего их емкость снижается. Все это приводит к усилению помех, мешающих слушать музыку или радио в машине.

Poll Options are limited because JavaScript is disabled in your browser.

    2%, 25 голосов

13.11.2019

Что выбрать

Самодельный фильтр для автомагнитолы против помех хорош тем, что можно добиться необходимых характеристик, комбинируя емкостные и индуктивные детали. Например, при наличии агрессивных источников помех можно сделать 2-каскадный фильтр, чтобы повысить эффективность шумоподавления вдвое.

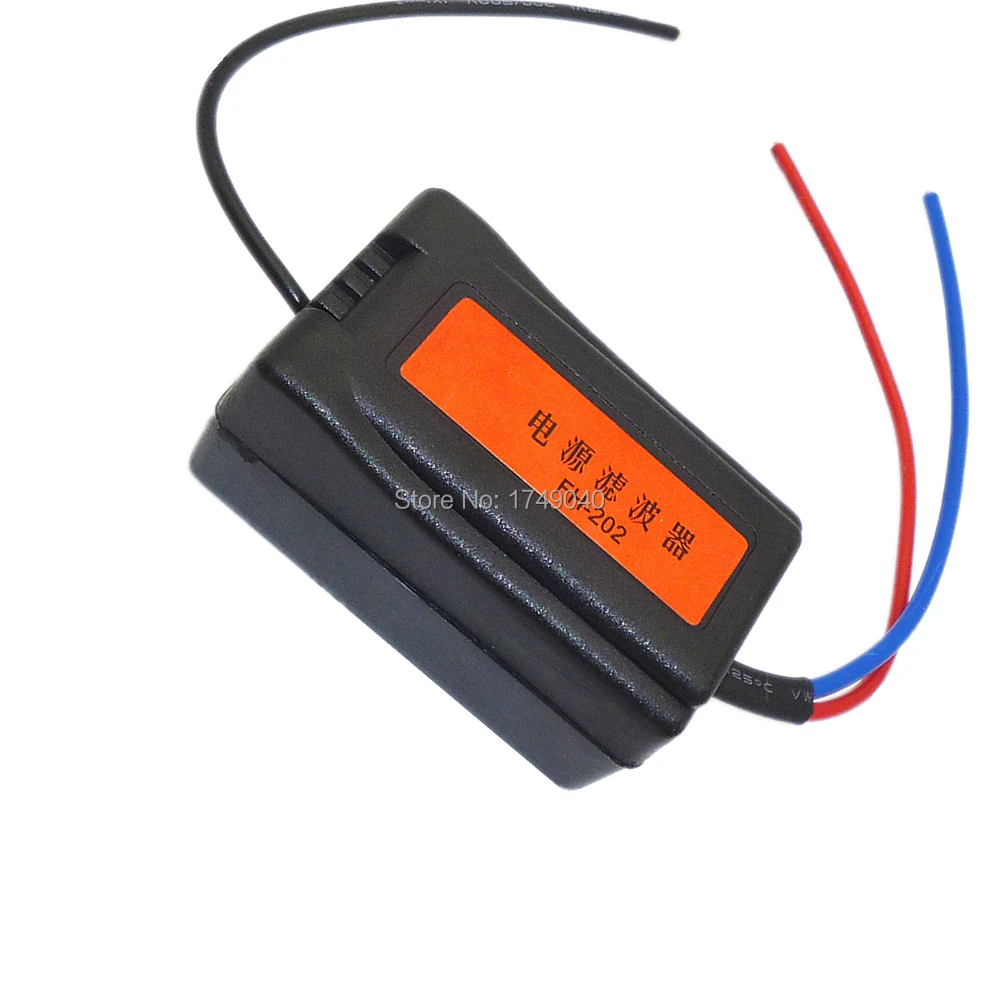

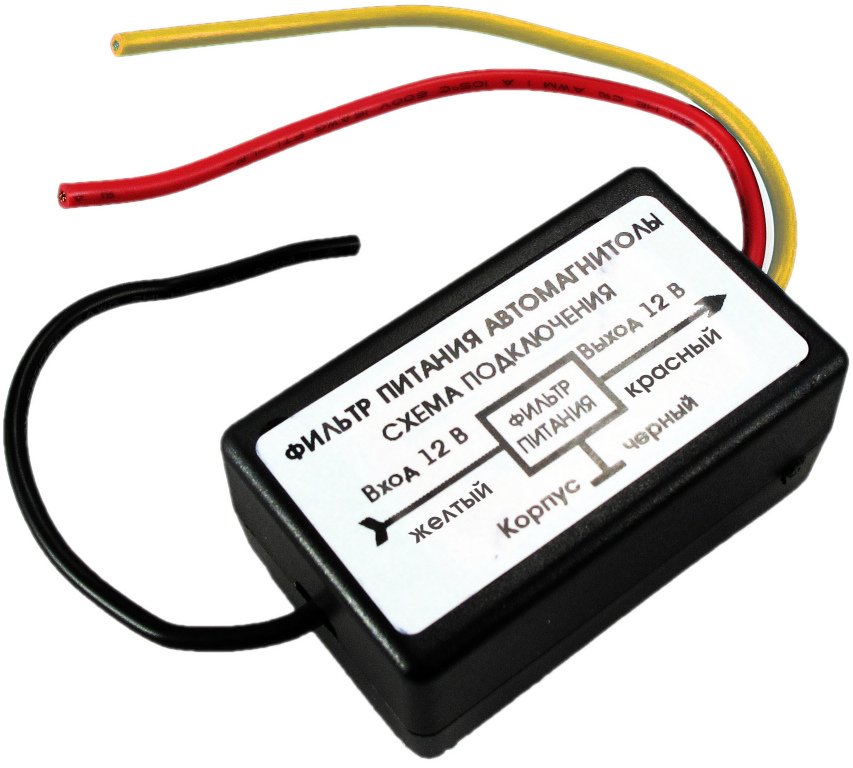

Заводской фильтр питания отличается большей простотой подключения. Стоит учитывать, что промышленные фильтры, рассчитанные на работу в сети переменного тока, могут не обеспечивать должное подавление помех при работе в автомобильной бортовой сети, использующей постоянный ток низкого напряжения.

Самостоятельное изготовление

Изготовить фильтр для магнитолы своими руками можно как по П-образной, так и по Т-образной и комбинированной схемам. В это устройство обязательно должны входить катушки индуктивности, играющие роль дросселей, и конденсаторы. Также для защиты от переполюсовки и гальванической развязки магнитолы от остальной бортовой сети можно включить диод, рассчитанный на 12 вольт и, как минимум, 10 А.


Чтобы изготовить фильтр электропитания автомобильной магнитолы, потребуются следующие детали:

  • оксидные конденсаторы большой емкости;
  • катушки индуктивности;
  • печатная плата;
  • жестяная или стальная коробка подходящих размеров;
  • соединительные провода.

Перед самим фильтром впаивается диод. Провода, подсоединенные к аноду полупроводника и точке стыковки конденсатора и катушки, помечаются как входной и выходной соответственно. Конструкцию следует поместить в металлическую коробку. Она сыграет роль дополнительного электромагнитного экрана для защиты от шумов, вызванных искрением щеток и работой системы зажигания. Также к коробке нужно подпаять черный провод, соединяющийся с кузовом или минусовой клеммой аккумулятора.

Если используется готовый экранированный дроссель, то его корпус тоже нужно соединить с массой. При самостоятельном изготовлении катушки в ней должно быть не менее 12 витков провода с сечением от 0,9 до 1,5 мм.

Для улучшения высокочастотной фильтрации параллельно оксидным конденсаторам включаются пленочные, емкостью 0,01 мкФ. Чем больше ток потребления автомобильного радио, тем толще должен быть провод в катушке, чтобы избежать ухудшения качества работы аудио устройства на большой громкости.

Детали устройства устанавливаются на печатной плате. Сборка самодельного сетевого фильтра для автомагнитолы своими руками осуществляется следующим образом:

  1. Один вывод катушки или конденсатора подсоединяется к плюсовому проводнику питания. Можно подключить к катоду диода.
  2. Противоположные концы деталей подключаются к общей точке, соединяемой с корпусом фильтра.
  3. Соединение радиодеталей друг с другом осуществляется с помощью отрезков медного толстого провода в изоляции с обратной стороны платы.
  4. К точке стыковки диода, катушки и конденсатора припаивается провод, подсоединяемый к входу питания автомагнитолы.
  5. Металлический корпус фиксируется на плате при помощи заранее отогнутых язычков.
  6. Все провода выводятся наружу через отверстия в плате или коробке.

Чтобы подключить фильтр на питание автомагнитолы, понадобится вначале обесточить бортовую сеть во избежание короткого замыкания. Затем от магнитолы отсоединяются провода питания. Входной провод приспособления подключается к замку зажигания или напрямую к аккумулятору. Выходной провод соединяется с плюсовой клеммой автомагнитолы.


Заземляющий провод фильтра от радиопомех для автомагнитолы следует как можно надежнее соединить с кузовом поближе к месту установки приспособления. От этого зависит эффективность подавления шумов. Установка аксессуара осуществляется под приборной панелью с помощью кронштейна, на внутреннюю сторону которого наносится полоса резины для изоляции корпуса.

После подключения следует проверить работу приспособления. Для этого следует включить автоприемник и прибор, который вызывал помехи, например, стеклоочиститель или вентилятор отопителя. Уровень помех должен снизиться до почти полного отсутствия.

Фильтр для магнитолы своими руками

Итак, решил собрать фильтр от ВЧ помех. Понадобился он для питания автомагнитолы от импульсного блока питания в одной недавней конструкции. Кучу их перепробывал, что только не делал - эффект слабый. Ставил сначала большие емкости в батарею соединял по 3 конденсатора на 3300мкф 25вольт - не помогало. При питании от импульсного БП в усилители всегда свист , ставил дроссели большие, по 150 витков, порой на Ш-образных и ферритовых магнитопровадах - бесполезно.

ВЧ составляющая все равно проникала в усилитель. Тогда взял дроссель от магнитолы на железном сердечнике, там 20 витков провода 1 мм примерно, перед ним вторнул электролитический конденсатор на 1000 мкф и после на 1000 мкф 16 вольт (хотя лучше на 25 ставить), после блока еще один конденсатор сразу на 0.1 мкф.

Именно такой фильтр и защищает теперь автомагнитолу от ВЧ помех импульсника на 100 процентов. Фон полностью исчез. По аналогичной схеме можно спаять фильтр и в автомобиль, а ещё лучше - сделать его двухзвенным, как показано на рисунках ниже.

Схема однозвенного фильтра:

Двухзвенный фильтр:


Примечание - Детали фильтра лучше всего скрутить вместе поближе друг к другу и разместить в отдельной коробочке вне устройства и блока, дабы избежать наводок. Слишком большую емкость ставить ни к чему , 1000 мкф хватает вполне, но для использования данной схемы в авто - ёмкость можно увеличить в несколько раз.

На чтение 4 мин. Просмотров 6.1k.

При использовании автомобильной магнитолы в колонках может прослушиваться фоновый гул, возникающий в результате работы электрических компонентов. Установка фильтра питания на 12В для автомагнитолы позволяет повысить качество звучания и продлевает срок службы встроенного блока питания.

Зачем это нужно

Автомобильные магнитолы и усилители подключаются напрямую к ботовой сети транспортного средства. При активации штатного оборудования (дальнего света фар, электродвигателей вентиляторов климатической установки или радиатора охлаждения) возникают помехи, которые становятся причиной шумов, транслируемых через громкоговорители. Снизить или полностью устранить помехи в автомагнитоле позволяет специальный фильтр, подключаемый в цепь питания головного устройства.

Перед покупкой и установкой фильтра на питание автомагнитолы уточняется источник фоновых шумов. Для этого необходимо снять головное устройство и отсоединить антенный разъем. Если помехи сохранились, то следует подключить оборудование напрямую к аккумулятору автомобиля. Если шумовой эффект снизился, то источником является некачественно выполненная проводка питания, которую потребуется заменить.

Применение конденсатора, установленного между положительным и отрицательным проводами питания, позволяет убрать помехи и обеспечивает работу акустического оборудования в момент пуска силового агрегата стартером.

В положительный кабель впаивается дополнительный диод, рассчитанный на ток 5-10 А (в зависимости от мощности усилителя), который обеспечивает отключение магнитолы при постановке на охрану.

Емкость конденсатора и номинал диода подбираются опытным путем.

Выбор и приобретение оборудования

Заводской фильтр от радиопомех плохо справляется со своей задачей, поскольку не учитывает особенности конструкции каждой акустической системы. Владельцы автомобиля вынуждены приобретать несколько изделий, обладающих различными характеристиками. После поочередного тестирования в электрической цепи остается изделие, обеспечивающее минимальный уровень помех.


Возможна доработка заводской конструкции, которая заключается в замене электронных компонентов. Дополнительно устанавливается электролитический конденсатор на входе, который дополняется пленочным элементом, подсоединенным параллельно. Емкость конденсаторов составляет 100 мкФ и 10 нФ.

В данной статье мы обсудим, как устранить помехи на автомагнитоле воспроизводящей радиосигнал.

Секрет качественного радиосигнала

Несмотря на то, что в настоящее время число радиостанций в большинстве населённых пунктов нашей необъятной страны существует просто неимоверное количество, качество принимаемого сигнала иногда желает лучшего.


Причины, вызывающие ухудшение качества приёма радиоволны можно условно разделить на два вида:

Устраняем помехи радиосигнала

Объективные причины

Так как в данном случае мы не в силах для усиления радиосигнала сравнять окружающие нас холмы, разогнать тучи и обесточить высоковольтную линию электропередач, устранить помехи автомагнитолы можно лишь одним способом – выключить её или же переключиться на автономное проигрывание аудиофайла, то есть диски(см.), флешка и т. д.

Субъективные причины

Причина №1

В первую очередь необходимо проверить фильтр помех для автомагнитолы, а именно его наличие и плотный контакт его соединительных штекеров.

Причина №2

Как правило, в старых автомобилях с недорогой автомагнитолой и на автомагнитолах бывших в употреблении сей девайс просто отсутствует. В случае со старым автомобилем вы его не обнаружите в силу того, что в недалёком прошлом производители автомагнитол как-то особо и не задумывались о том, как устранить помехи в автомагнитоле с помощью фильтра радиопомех.
Ну а в случае с уже бывшей в употреблении магнитолой зачастую этот фильтр остаётся в автомобиле прежнего хозяина на обрезанных проводах, и вам остаётся только удивляться, почему же в отличие от него, в вашем автомобиле так сильно ухудшился радиоприём.

Внимание! Не рекомендуется при поездках вдали от передающих станций (самый сильный сигнал, как правило, находится в черте города) пользоваться режимом «местного приёма» который включатся клавишей «LOC». В этом случае качество радиоэфира значительно ухудшается, так как слабые и нестабильные радиосигналы тюнером автомагнитолы просто игнорируются.

Причина№3

Как вы, наверное, уже догадались, техническая часть автомобильной магнитолы и условия местности сильно влияют на качество преобразования радиосигнала в акустический, они отвечают примерно за восемьдесят процентов уверенного приёма радиоволны.
А это значит, что мы не можем не отметить устройство, которое отвечает за оставшиеся двадцать процентов от общей мощности принимаемого сигнала - это антенна радиоприёмника. Качество радиоприёма внешних штыревых антенн и активных внутри салонных ни чем не отличается. Их сравнение показывает, что хорошая внутри салонная активная антенна принимает ничуть не хуже чем двухметровая штыревая.
В общем, не цена антенны, а её правильная установка являются важным фактором, влияющим на чистоту приёма радиосигнала. Всё их различие в том, что в салоне автомобиля антенна не мешается и не привлекает к себе внимания, а вот со штыревой могут происходить незапланированные приключения (въезд в низкий гараж, хулиганы и т. п.).

Диагностика неисправностей и их причины

«Вычислить» неисправность фильтра радиопомех можно по следующим признакам:

  • «Сбой» радиоволны при нагреве тюнера автомагнитолы, что требует постоянных дополнительных подстроек радиоканала;
  • Посторонние шумы как от работающего двигателя и генератора, так и от вентилятора системы охлаждения, дворников, да в принципе от всех потребителей тока автомобиля, что провоцируется неправильным запитыванием автомагнитолы, не оборудованной фильтром.

Совет! Приобретая фильтр помех для автомагнитолы, не перепутайте с внешне похожим на него конвертером, у которого совсем другая задача – перевести диапазон радиоволны с российского «УКВ» (65…74 МГц) на европейский «FM» (87,5…108 МГц).

Так же не стоит забывать, что причинами радиопомех могут являться неполадки в самом электрооборудовании автомобиля, и которые невозможно убрать какими бы то не было фильтрами.

Как устранить в автомагнитоле помехи в более же тяжелых случаях (проверка щёток генератора, реле-регулятора и подобных неприятностей) вам подскажет грамотный автоэлектрик.

Изготавливаем фильтр радиопомех

Очень часто покупая фильтр помех для автомагнитолы, мы остаёмся мягко скажем, не довольны полученным результатом. При вскрытии приобретённого фильтра, как правило, мы можем наблюдать такую картину.

То есть за символичную цену мы имеем конденсатор и намотанный на ферритовое кольцо дроссель. Понятно, что изучая данное чудо техники, ответ на вопрос о том, как устранить помехи на автомагнитоле мы найти не сможем.
Также понятно и то, что нам потребуется более качественный фильтр. Ну а так как мы с вами «сами с усами», предлагаю своими руками изготовить фильтр радиопомех для автомагнитолы.
Инструкция по самостоятельному изготовлению фильтра не представляет собой ни чего сложного.

В конструкции фильтра от радиопомех обычно применяется Т-образная схема:

  • В положительной цепи устанавливается предохранитель;
  • Затем, следуя по схеме, устанавливается катушка с отводом на конденсатор соединённый в свою очередь с корпусом;
  • И из этой же точки отвода на конденсатор, перед подключением к автомагнитоле устанавливается ещё одна катушка; динамиках автомагнитолы (треск, щелчки и т. п.) именно во время работы двигателя автомобиля. И пока перечисленные неисправности электрооборудования автомобиля не устранить никакой фильтр вас от радиопомех не спасёт!
    У вас точно нет проблем с автомобилем?

Фильтр помех 12 вольт

Прошло уже больше года как я пользуюсь видео регистратором Gazer F525. И столько же времени, я ищу решение проблемы связанной с ним.

Вы не думайте, с видео регистатором все хорошо и дополнительный прикуриватель тоже работает исправно.

Проблема в зарядке к видео регистратору, а именно в помехах, которые она дает на радио. Только на радио, а не на всю магнитолу в целом.

Чтобы было понятно, я начну с начала.

Приборы в авто питаются от напряжения в 12 вольт, а вот видео регистратор от 5 вольт. И для того чтобы видео регистратор мог работать от бортовой сети автомобиля, с ним в комплекте идет преобразователь который преобразует 12 вольт в 5 вольт.

И именно этот преобразователь дает помехи и шумы на радио.

Получается, что когда работает видео регистратор, и включить радио, то услышим только треск и шум.

Если видео регистратор отключить, то радио начинает работает исправно и даже можно услышать голос диктора)))

Я пробовал разные решения данной проблемы. Искал разные автомобильные USB зарядки, но к сожалению ничего не помогало.

В интернете, очень мало информации на эту тему, и я нашел только два пути решения данной проблемы.

Скажу сразу, что ферритовые фильтры не помогли, поэтому ничего больше не оставалось, как попробовать второй вариант.

— установить фильтр питания для автомагнитолы.

Предварительно проконсультировался с менеджером. Сказали, что гарантии, на то что помехи исчезнут, они дать не могут, ведь это зависит от многих факторов.

Взвесив все "за" и "против", решил все же рискнуть. Тем более что цена не столь велика.

Сразу устанавливать фильтр я не стал. Решите прежде всего посмотреть, что там внутри.

Я конечно не электрик и в радиотехнике не слишком разбираюсь. Но на первый взгляд внутри все припаяно крепко и ничего нигде не болтается.

Если верить схеме, то подключение достаточно простое.

— красный провод — вход
— синий провод — выход
— черный провод — масса.

Обязательно перед началом установки фильтра — отключите аккумулятор!

Приступаем к установке.

— Снимаем рамку магнитолы

— Откручиваем 4 саморезы которые фиксируют магнитолу

Отключаем от нее антенну и основной разъем с проводами.

Сверху на нашей магнитоле есть наклейка со схемой подключения контактов, что значительно упрощает процесс подключения.

Синий и желтый разъемы не трогаем, это AUX и динамики соответственно.

Нам нужен большой черный разъем. К нему идет 5 проводов. Два верхних провода не трогаем, это CAN шина.

А вот три нижние провода (два красных и один коричнево-желтый) как раз те, что нам нужно.

Для удобства выполнения работ можно открутить центральную консоль, на которой держится магнитола. Она крепится на 8 саморезах.

— Берем толстый красный провод (+) и разрезаем его. Именно к нему мы будем подключать наш фильтр.

Прошло уже больше года как я пользуюсь видео регистратором Gazer F525. И столько же времени, я ищу решение проблемы связанной с ним.

Вы не думайте, с видео регистатором все хорошо и дополнительный прикуриватель тоже работает исправно.

Проблема в зарядке к видео регистратору, а именно в помехах, которые она дает на радио. Только на радио, а не на всю магнитолу в целом.

Чтобы было понятно, я начну с начала.

Приборы в авто питаются от напряжения в 12 вольт, а вот видео регистратор от 5 вольт. И для того чтобы видео регистратор мог работать от бортовой сети автомобиля, с ним в комплекте идет преобразователь который преобразует 12 вольт в 5 вольт.

И именно этот преобразователь дает помехи и шумы на радио.

Получается, что когда работает видео регистратор, и включить радио, то услышим только треск и шум.

Если видео регистратор отключить, то радио начинает работает исправно и даже можно услышать голос диктора)))

Я пробовал разные решения данной проблемы. Искал разные автомобильные USB зарядки, но к сожалению ничего не помогало.

В интернете, очень мало информации на эту тему, и я нашел только два пути решения данной проблемы.

Скажу сразу, что ферритовые фильтры не помогли, поэтому ничего больше не оставалось, как попробовать второй вариант.

— установить фильтр питания для автомагнитолы.

Предварительно проконсультировался с менеджером. Сказали, что гарантии, на то что помехи исчезнут, они дать не могут, ведь это зависит от многих факторов.

Взвесив все "за" и "против", решил все же рискнуть. Тем более что цена не столь велика.

Сразу устанавливать фильтр я не стал. Решите прежде всего посмотреть, что там внутри.

Я конечно не электрик и в радиотехнике не слишком разбираюсь. Но на первый взгляд внутри все припаяно крепко и ничего нигде не болтается.

Если верить схеме, то подключение достаточно простое.

— красный провод — вход
— синий провод — выход
— черный провод — масса.

Обязательно перед началом установки фильтра — отключите аккумулятор!

Приступаем к установке.

— Снимаем рамку магнитолы

— Откручиваем 4 саморезы которые фиксируют магнитолу

Отключаем от нее антенну и основной разъем с проводами.

Сверху на нашей магнитоле есть наклейка со схемой подключения контактов, что значительно упрощает процесс подключения.

Синий и желтый разъемы не трогаем, это AUX и динамики соответственно.

Нам нужен большой черный разъем. К нему идет 5 проводов. Два верхних провода не трогаем, это CAN шина.

А вот три нижние провода (два красных и один коричнево-желтый) как раз те, что нам нужно.

Для удобства выполнения работ можно открутить центральную консоль, на которой держится магнитола. Она крепится на 8 саморезах.

— Берем толстый красный провод (+) и разрезаем его. Именно к нему мы будем подключать наш фильтр.

Старые автомобильные проигрыватели подвержены воздействию различных источников помех, имеющихся в машине. Фильтр питания на 12В для автомагнитолы поможет избавиться от сбоев и неполадок, вызванных помехами.

Зачем это нужно

Фильтр помех для автомагнитолы помогает устранить их в случае проникновения через цепи питания. Самые сильные электрические и электромагнитные помехи в машине создает система зажигания и коллекторные двигатели. Все современные магнитолы оборудованы фильтрами, состоящими из дросселя и конденсатора. Первый не пускает низкочастотные помехи, проявляющиеся в виде гула, гудения или фона. Конденсатор сглаживает кратковременные пульсации напряжения, а также подавляет высокочастотные помехи в виде звона или треска.

Старые магнитолы могут не иметь таких фильтров, либо параметры деталей могут быть низкими. Из-за этого не обеспечивается достаточная фильтрация. Конденсаторы с течением времени стареют, вследствие чего их емкость снижается. Все это приводит к усилению помех, мешающих слушать музыку или радио в машине.

Что выбрать

Самодельный фильтр для автомагнитолы против помех хорош тем, что можно добиться необходимых характеристик, комбинируя емкостные и индуктивные детали. Например, при наличии агрессивных источников помех можно сделать 2-каскадный фильтр, чтобы повысить эффективность шумоподавления вдвое.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Заводской фильтр питания отличается большей простотой подключения. Стоит учитывать, что промышленные фильтры, рассчитанные на работу в сети переменного тока, могут не обеспечивать должное подавление помех при работе в автомобильной бортовой сети, использующей постоянный ток низкого напряжения.

Самостоятельное изготовление

Изготовить фильтр для магнитолы своими руками можно как по П-образной, так и по Т-образной и комбинированной схемам. В это устройство обязательно должны входить катушки индуктивности, играющие роль дросселей, и конденсаторы. Также для защиты от переполюсовки и гальванической развязки магнитолы от остальной бортовой сети можно включить диод, рассчитанный на 12 вольт и, как минимум, 10 А.

Чтобы изготовить фильтр электропитания автомобильной магнитолы, потребуются следующие детали:

  • оксидные конденсаторы большой емкости;
  • катушки индуктивности;
  • печатная плата;
  • жестяная или стальная коробка подходящих размеров;
  • соединительные провода.

Перед самим фильтром впаивается диод. Провода, подсоединенные к аноду полупроводника и точке стыковки конденсатора и катушки, помечаются как входной и выходной соответственно. Конструкцию следует поместить в металлическую коробку. Она сыграет роль дополнительного электромагнитного экрана для защиты от шумов, вызванных искрением щеток и работой системы зажигания. Также к коробке нужно подпаять черный провод, соединяющийся с кузовом или минусовой клеммой аккумулятора.

Если используется готовый экранированный дроссель, то его корпус тоже нужно соединить с массой. При самостоятельном изготовлении катушки в ней должно быть не менее 12 витков провода с сечением от 0,9 до 1,5 мм. Для улучшения высокочастотной фильтрации параллельно оксидным конденсаторам включаются пленочные, емкостью 0,01 мкФ. Чем больше ток потребления автомобильного радио, тем толще должен быть провод в катушке, чтобы избежать ухудшения качества работы аудио устройства на большой громкости.

Детали устройства устанавливаются на печатной плате. Сборка самодельного сетевого фильтра для автомагнитолы своими руками осуществляется следующим образом:

  1. Один вывод катушки или конденсатора подсоединяется к плюсовому проводнику питания. Можно подключить к катоду диода.
  2. Противоположные концы деталей подключаются к общей точке, соединяемой с корпусом фильтра.
  3. Соединение радиодеталей друг с другом осуществляется с помощью отрезков медного толстого провода в изоляции с обратной стороны платы.
  4. К точке стыковки диода, катушки и конденсатора припаивается провод, подсоединяемый к входу питания автомагнитолы.
  5. Металлический корпус фиксируется на плате при помощи заранее отогнутых язычков.
  6. Все провода выводятся наружу через отверстия в плате или коробке.

Подключение фильтрации

Чтобы подключить фильтр на питание автомагнитолы, понадобится вначале обесточить бортовую сеть во избежание короткого замыкания. Затем от магнитолы отсоединяются провода питания. Входной провод приспособления подключается к замку зажигания или напрямую к аккумулятору. Выходной провод соединяется с плюсовой клеммой автомагнитолы.

Заземляющий провод фильтра от радиопомех для автомагнитолы следует как можно надежнее соединить с кузовом поближе к месту установки приспособления. От этого зависит эффективность подавления шумов. Установка аксессуара осуществляется под приборной панелью с помощью кронштейна, на внутреннюю сторону которого наносится полоса резины для изоляции корпуса.

После подключения следует проверить работу приспособления. Для этого следует включить автоприемник и прибор, который вызывал помехи, например, стеклоочиститель или вентилятор отопителя. Уровень помех должен снизиться до почти полного отсутствия.

ЭМП-фильтры для контроллеров импульсных DC/DC источников питания

Стефан Кляйн (Stefan Klein) и Ранжит Браманпалли (Ranjith Bramanpalli), инженеры, Wurt Electonik

Чтобы обеспечить высокую эффективность, потери мощности у современных источников питания (ИП) должны быть невелики. Современные импульсные ИП и контроллеры импульсных DC/DC источников питания обеспечивают высокую эффективность, но если используемая схема и топология печатной платы не отвечают строгим требованиям, напряжение радиопомех может вырасти. В статье обсуждается реализация входных и выходных фильтров, позволяющих уменьшить помехи в DC/DC-преобразователях ИП.

Необходимость во входном фильтре

Любой импульсный источник питания создает радиопомехи, которые препятствуют нормальному функционированию других электронных устройств. Одной из главных причин возникновения напряжения помех является входной ток, который протекает через входную емкость контроллера импульсного ИП. При этом на эквивалентном последовательном сопротивлении (ESR) возникает падение напряжения. Таким образом, напряжение пульсации VRIPPLE конденсатора складывается из падения напряжения на емкости и на ESR конденсатора.

Измерение напряжения помех

Входной фильтр уменьшает амплитуду напряжения помех, подавляет гармонические составляющие и играет важную роль в уменьшении напряжения радиопомех до приемлемого уровня. Например, согласно стандарту EN61000–6-4 предельное значение пикового напряжения на частоте 150 кГц составляет 79 дБмкВ. На рынке пассивных компонентов предлагается широкий ассортимент фильтров с высокими вносимыми потерями, например в диапазоне 70–100 дБ. О днако на практике заявленные значения редко достигаются, т. к. потери этих фильтров измеряются при 50.О м нагрузке, а импедансы источников питания отклоняются от указанных величин. Таким образом, возникает необходимость в разработке фильтров, отвечающих потребностям реальных приложений.

Прежде всего, следует определить тип проектируемого входного фильтра с учетом разницы между дифференциальным и синфазным шумом. Для подавления дифференциального шума фильтр устанавливают на вход импульсного контроллера. Еще на этапе проектирования фильтра напряжение помех можно измерять с помощью схемы стабилизации импеданса линии (LISN) и анализатора спектра. На рисунке 1 показана применяемая в таких случаях схема испытаний. С ее помощью измеряются дифференциальные шумы, т. к. опорным напряжением является потенциал земли импульсного ИП, а не шина заземления.


Рис. 1. Схема для испытаний

Схема LISN служит для развязки переменного напряжения помех. Внутренний фильтр нижних частот LISN-схемы предотвращает сбои в работе других электронных устройств, которые подключены к общему источнику питания. На рисунке 2 показана осциллограмма напряжения помех VNOISE (дБмкВ) понижающего DC/DC-контроллера, который работает на коммутационной частоте 2 МГц; входное напряжение составляет 10 В, а эффективное значение входного тока равно 07 А.


Рис. 2. Напряжение помех в отсутствие входного фильтра

Величина напряжения помех VNOISE определяется следующей формулой:

Из рисунка 2 видно, что основная гармоника соответствует частоте переключения. Амплитуда гармоник в верхнем мегагерцовом диапазоне становится меньше, но все-таки превышает пороговую величину. При 116 дБмкВ у основной гармоники – максимальная амплитуда. Таким образом, VRIPPLE можно определить следующим образом:

Поскольку VRIPPLE = 631 мВ, это значит, что на входе требуется фильтр.

Влияние управляющего контура

Далее мы обсудим работу входного фильтра, который используется в упомянутом выше контроллере импульсного источника питания. Фильтр нижних частот состоит из дросселя (WE-PD2, неэкранированный, L = 1 мкГн, собственная резонансная частота (SRF) =110 МГц, RDC = 49 мОм) и электролитического конденсатора (серия FK, C = 10 мкФ, U = 35 В DC). Фильтр установлен перед входным конденсатором контроллера импульсного DC/DC источника питания (см. рис. 3).


Рис. 3. Схема фильтра

Прежде всего, следует выбрать собственную резонансную частоту дросселя, поскольку он теряет фильтрующую способность в верхнем частотном диапазоне из-за паразитной емкости. Во избежание насыщения сердечника его допустимый ток должен превышать пиковый ток на входе, по крайней мере, на 10%. С этой целью рекомендуется использовать резистор RDC, который позволяет минимизировать падение постоянного напряжения. Далее выбирается величина индуктивности с учетом того, что частота среза фильтра равна 1/10 от значения коммутационной частоты контроллера, т. е. намного меньше частоты среза импульсного контроллера, благодаря чему ослабляется амплитуда основной и большей части других гармоник. Поскольку у высококачественного фильтра резонанс имеет ярко выраженный характер, этот эффект необходимо ослабить.

Чтобы обеспечить стабильную работу контура контроллера импульсного источника питания, необходимо разнести рабочую частоту преобразователя и резонансную частоту фильтра. При совпадении этих частот на входе контроллера появляются колебания, из-за которых он теряет способность быстро менять величину входного напряжения. Причина такого поведения – в отрицательном входном сопротивлении контроллера импульсного ИП. Т еоретически, равенство POUT = PIN применимо и к контроллеру. Это значит, что при неизменных начальных условиях входной ток контроллера IIN уменьшается с увеличением входного напряжения UIN, что обусловлено наличием отрицательного входного сопротивления контроллера ZIN:

Поскольку это соотношение получено на основе анализа больших сигналов, а в контроллере импульсного ИП используются зависящие от частоты компоненты, величина входного сопротивления является динамической, и потому требуется анализ поведения системы при малых сигналах. Рекомендуется, чтобы выходной импеданс входного фильтра ZFILTER был намного меньше входного импеданса контроллера ZIN: ZFILTER<<ZIN.

Поскольку в большинстве случаев использование этого фильтра не приводит к возникновению электромагнитных полей, можно в качестве примера выбрать неэкранированный фильтр WE-PD2.

При определении емкости фильтра следует исходить из того, что максимальная допустимая величина рабочего напряжения конденсатора фильтра приблизительно на 25% выше напряжения питания, поскольку у всех конденсаторов со временем номинальное напряжение снижается. По мере увеличения напряжения величина емкости и, следовательно, эффективность фильтра уменьшается, что зависит от используемого диэлектрика. Чтобы собственная резонансная частота была высокой, рекомендуется, чтобы его эквивалентная последовательная индуктивность (ESL) была небольшой. В качестве исключения можно воспользоваться ESR большой величины, т. к. это позволяет уменьшить добротность фильтра и ослабить перерегулирование на частотах близких к резонансной. Рекомендуется, чтобы емкость фильтра была относительно велика, а индуктивность мала, т. к. при относительно высокой индуктивности частота собственного резонанса уменьшается. Лучшим выбором в качестве конденсатора для фильтра является электролитический конденсатор. Во избежание рассогласования импедансов необходимо правильно установить элементы фильтра. Из-за наличия входного конденсатора входной импеданс контроллера меньше, чем у импульсного источника питания, и потому дроссель фильтра следует установить между ИП и входным конденсатором контроллера. Таким образом, конденсатор фильтра подключается после дросселя параллельно источнику питания. Дроссель фильтра сглаживает ток пульсаций, а конденсатор фильтра шунтирует напряжение помех. На рисунке 4 представлены результаты измерения напряжения помех при использовании дополнительного входного фильтра.


Рис. 4. Результат использования входного фильтра

Дроссель фильтра WE-PD2 и его конденсатор обеспечили отличное подавление помех даже при малых значениях индуктивности 1 мкГн и емкости 10 мкФ. А мплитуда основной гармоники уменьшилась на 30 дБ, а амплитуды более высоких порядков исчезли в фоновом шуме. Величину индуктивности фильтра WE-PD2 можно повысить, чтобы добиться большего затухания. В конце концов, можно сделать так, чтобы вносимые потери фильтра превысили 40 дБ.

Таким образом, без входного фильтра не обойтись, а его параметры рассчитываются на этапе разработки приложения. Дифференциальные помехи подавляются LC-фильтром в контроллере DC/DC импульсного источника питания, а напряжение помех можно уменьшить до приемлемого уровня. Хорошо рассчитанный входной фильтр и правильно подобранные пассивные элементы фильтра обеспечивают большие вносимые потери. При этом сохраняется устойчивое функционирование контроллера импульсного источника питания.

Требования к выходному фильтру

В выходном напряжении импульсных ИП присутствуют остаточные пульсации, которые влияют на работу электронных устройств и вызывают электромагнитные помехи. Для нейтрализации помех применяются выходные фильтры, которые при определенных условиях влияют на управляющий контур.

Чтобы компенсировать влияние выходного фильтра и связанные с этим потери выходной мощности на элементах фильтра требуется компенсация этого контура. Какая бы схема контроллера импульсного ИП ни использовалась, в выходном токе присутствуют нежелательные остаточные пульсации, которые возникают из-за паразитного сопротивления ESR и паразитной индуктивности ESL выходного конденсатора. Величина относительно большой остаточной пульсации, сигналы которой принимают разную форму, зависит от типа выбранного конденсатора. Например, при использовании стандартного электролитического конденсатора возникает пульсация напряжения величиной до нескольких сотен мВ в зависимости от выходного напряжения контроллера импульсного ИП.

При использовании керамического конденсатора напряжение остаточной пульсации составляет всего несколько десятых мВ. Н екоторым аналоговым и ВЧ -системам требуется стабильное сглаженное напряжение питания без помех. При этом не следует пренебрегать высокочастотной составляющей гармонических колебаний в выходном напряжении, т. к. из-за нее может вырасти уровень электромагнитного излучения.

Выходной фильтр может ослабить остаточные пульсации и высокочастотные составляющие.

Ос лабление пульсаций

На практике для ослабления остаточных пульсаций до уровня в несколько мВ и подавления высокочастотных компонентов применяется, как правило, LC-фильтр нижних частот. На рисунке 5 показана схема такого фильтра, который можно реализовать с помощью неэкранированного дросселя WE-PD2 и стандартного электролитического конденсатора.


Рис. 5. Простая схема фильтра нижних частот


Рис. 6. Двухкаскадный выходной фильтр

Если помехи должны полностью отсутствовать на выходе, наряду с LC-фильтром нижних частот применяется ФНЧ во втором каскаде (см. рис. 6). Недорогой двухкаскадный фильтр можно реализовать с помощью дросселя WE-PD2 и SMD-феррита серии WE-MPSB.

Компоненты LFILTER и CFILTER1 работают как ФНЧ , который фильтрует сигнал тактовой частоты контроллера импульсного ИП и подавляет гармонические колебания. Далее ВЧ -составляющие выходного напряжения контроллера преобразуются в тепло с помощью ферритовой бусины SMD, а CFILTER2 ослабляет их амплитуду. Выходной фильтр этого типа уменьшает величину остаточной пульсации до нескольких мВ и обеспечивает питание даже чувствительных аналоговых цепей.

Прямые потери по току на выходном фильтре

Помимо потерь выходной мощности из-за импульсного контроллера большие потери выходной мощности по постоянному току возникают на выходном фильтре, что приводит к снижению эффективности контроллера импульсного источника питания. Из-за сопротивления RDC дросселей и ферритов возникает значительное падение напряжения на выходном фильтре и, соответственно, уменьшается выходное напряжение (см. рис. 7).


Рис. 7. Падение напряжения на индуктивности фильтра

В зависимости от размеров дросселя сопротивление RDC может принимать разные значения в диапазоне от нескольких мОм до нескольких Ом, что, разумеется, не может не сказываться на величине выходного тока. Даже у сильноточного SMD-феррита значение сопротивления RDC может достигать 0,04 Ом. Чтобы поддерживать требуемое напряжение, выходное напряжение подается через обратную связь с делителя напряжения на ИС контроллера. Чтобы уменьшить потери выходного напряжения, обусловленные выходным фильтром, его можно установить в управляющий контур (см. рис. 8).


Рис. 8. Реализация выходного фильтра в управляющей цепи

Стабильность управляющей схемы

Дроссель фильтра, феррит и конденсаторы фильтра вызывают нежелательный фазовый сдвиг, из-за которого нарушается стабильность функционирования управляющей схемы. В результате этого сдвига уменьшается амплитуда и запас устойчивости по фазе. В крайних случаях работа схемы становится нестабильной, и возникают колебания выходного напряжения. Чтобы обеспечить устойчивое функционирование необходимо, чтобы запас по амплитуде превышал 12 дБ, а по фазе – 45°. Управляющая схема считается динамически устойчивой, если коэффициент обратной связи (КОС ) падает до 0 дБ до того, как соответствующий фазовый сдвиг составит –180°. При этом амплитудная характеристика КОС должна пересечь ось х, т. е. принять значение 0 дБ при наклоне 20 дБ/декаду.


Рис. 9. Диаграмма Боде устойчивого импульсного контроллера

На рисунке 9 показана диаграмма Боде устойчивого понижающего преобразователя. В этом примере запас по амплитуде равен 32 дБ, а по фазе – 56°.

Если выходной фильтр не отвечает критериям устойчивой работы импульсного преобразователя, требуется компенсация управляющего контура, которая обеспечит стабильность выходного напряжения.

Переходная характеристика

Выходное напряжение должно оставаться стабильным при изменениях напряжения на входе импульсного преобразователя. Аналогично, в случае внезапного снижения или повышения выходного тока выходное напряжение должно быть быстро отрегулировано. На рисунке 10 показана переходная характеристика импульсного контроллера с регулируемой устойчивостью (кривая желтого цвета) с выходным напряжением 5 В при внезапном изменении нагрузочного тока с 0 до 1 А (зеленая кривая).


Рис. 10. Переходная характеристика устойчивого импульсного контроллера

При внезапном изменении нагрузочного тока управляющая схема должна быстро скорректировать выходное напряжение до заданного уровня. Выходное напряжение не должно значительно меняться в результате отклика на скачок – иначе из-за перенапряжения могут повредиться электронные цепи. В идеальном случае после скачка нагрузки выходное напряжение быстро корректируется до установленной величины; при этом отсутствуют выбросы и даже звон. Звон на этапе компенсации обусловлен нестабильной работой импульсного преобразователя. Функционирование контроллера импульсного ИП считается устойчивым, если он достаточно быстро реагирует на скачкообразное изменение нагрузки и своевременно компенсирует это изменение.

Выводы

Итак, если выходной фильтр установлен в управляющем контуре, его характеристическое уравнение имеет 2.й порядок или выше, что зависит от типа фильтра. Цепь компенсации должна иметь не меньший порядок, что приводит к увеличению инерционности управляющего контура. Таким образом, не рекомендуется включать выходной фильтр в управляющий контур. Выходное напряжение преобразователя следует снимать до выходного фильтра.

Целесообразно также выбирать дроссели фильтра и ферриты с наименьшими сопротивлениями RDC, чтобы уменьшить потери в выходном фильтре.

Техническая поддержка: [email protected]

DIY: Борьба с помехами на радио от блоков питания видеорегистраторов/навигаторов | Видеорегистраторы | Блог

Текстом ниже не пытаюсь «открыть Америку» для читателей, просто решил поделиться своим опытом…

Все началось приблизительно, год назад, когда я обратил внимание, что, при прослушивании радио в автомобиле, появились шумы, причем проявлялись они не всегда, а только в определенных точках города, где раньше проблем с приемом никогда не было. В тот момент подумал, что это связанно с работами на радиопередающей вышке, да и сам радиоэфир слушаю редко, все больше музыку с дисков, поэтому особого внимания проблеме не уделял.

Но вот, совсем недавно, в сервисе «Вопрос-ответ» DNS встретил несколько вопросов по проблемам со штатными блоками питания видеорегистраторов и навигаторов и, при активном «гуглении», наткнулся на упоминание некачественной продукции, от которой идут наводки на автомагнитолы при прослушивании радио, и более того, помехи для GPS приемников навигаторов. "Шуметь" может как блок питания, так и устройство к нему подлюченное. Сопоставив данные факты с датой приобретения видеорегистратора Explay DVR-004 (как раз год назад), начали закрадываться подозрения, не он ли источник помех радио.

Покатался по городу, нашел точку, в которой начались помехи, вытащил блок питания видеорегистратора из прикуривателя и …

помехи пропали, радио стало слышно просто отлично!

Проблема локализована, пора заняться ее устранением 🙂

Снова изучение форумов, и приблизительный список решений:

  • * Заменить некачественный блок питания на качественный.
  • * Убрать импульсный блок питания и поставить стабилизатор на базе кр142ен5 или аналогов.
  • * Запитать видеорегистратор от отдельного источника питания.
  • * Экранировать корпус видеорегистратора и провод его питания.
  • * Поставить на провод питания видеорегистратора ферритовые кольца.
  • * Поставить сглаживающие фильтры по питанию на вход и/или выход блока питания регистратора.

Первый вариант я для себя отсек сразу, т.к. вскрытие блока питания моего видеорегистратора показало, что, схема, в принципе, достаточно грамотная, по крайней мере, соответствует типовой для микросхемы MC34063.

Второй вариант плох тем, что «кренки» сильно греются и их нужно хорошо охлаждать (радиатор площадью не меньше 10 см2), что достаточно пожароопасно.

Третий вариант для автомобиля совсем не подходит, не возить же с собой два аккумулятора.

Четвертый вариант, особенно в части корпуса видеорегистратора или навигатора, труднореализуем.

Для себя решил пробовать 5 или 6 вариант, т.е. ставить фильтр по питанию.

Под рукой, как раз был неисправный блок питания персонального компьютера, на входе у которого отдельной платкой стоял фильтр по питанию, решил попробовать его.

Замеры шумов при его подключении показали, что они «живее всех живых» 🙂

Тогда решил собрать из подручных средств П-образный сглаживающий фильтр, не заморачиваясь его расчетами.

Приблизительная схема:

Под рукой, как раз, были необходимые компоненты, а именно:

  • * Конденсаторы 25V 1000uF (продаются в любом радиомагазине за сущие копейки).
  • * Дроссель (выпаял из неисправного блока питания).
  • * Штекер в прикуриватель автомобиля (позаимствован с неисправного автомобильного компрессора).

Первым делом поставил в штекер предохранитель, чтобы, в случае короткого замыкания, не спалить электронику автомобиля или блок питания видеорегистратора. Именно отсутствие предохранителя и стало причиной мучительной смерти компрессора, когда на морозе лопнула оплетка его провода и произошло короткое замыкание. Второй раз на эти грабли решил не вставать.

Для быстрой проверки изготовил «прототип» - распаял схемку «навесом». Получилась такая конструкция.

Первое же испытание «в поле» показало неплохой результат, уровень шумов снизился существенно, небольшие помехи остались, но их можно списать на действительно низкий уровень сигнала в некоторых местах нашего города. Также, не стал ставить ферритовые кольца на провод питания, т.к. их под рукой не оказалось, а полученный эффект меня устроил 🙂

Следующим шагом – облагородил схемку в небольшой корпус из под мышки Logitech, уж очень не хотелось снимать часть панели в авто и припаивать получившийся фильтр непосредственно к разъему «прикуривателя».

Для этого разобрал блок питания видеорегистратора

отпаял пружинку и минусовой контакт

Выкинул "потроха" мышки и разместил фильтр и блок питания внутри ее корпуса, закрепив элементы с помощью клеевого термопистолета.

Результат получился вполне симпатичный

На этом все, надеюсь мой опыт пригодится кому-нибудь еще.

Фильтр питания р/аппаратуры, 15А Вымпел 4063 - цена, отзывы, характеристики, фото

Фильтр питания р/аппаратуры, 15А Вымпел 4063 - прибор для заглушки высокочастотных и ограничения импульсных помех. С помощью устройства пользователь подавляет воздействия от системы зажигания, других пользователей бортовой сети, а также снижает помехи от сопряжения аппаратуры с большим током потребления.

Установка и подключение фильтра питания не требует специальных навыков. С помощью устройства доступен приём радиопередач на любом расстоянии во всех диапазонах частот.

  • Max ток, А 15
  • Рабочий диапазон температур, °С от -30°до +60°
  • Напряжение питания, В 12

Комплектация фильтра питания Вымпел 15А *

  • Фильтр питания р/аппаратуры.
  • Упаковка.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,11

Длина, мм: 151
Ширина, мм: 126
Высота, мм: 27

Преимущества Вымпел 15А 4063

  • Ферритовые кольца и конденсатор позволяют справиться с помехами и перебоями напряжения.
  • Компактный корпус.
  • Малый вес Вымпел 4063.
  • Простота эксплуатации.
  • Доступное решение для снижения акустических помех.





Произведено

  • Россия — родина бренда
  • Россия — страна производства*
  • Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Нужен ли АС сетевой фильтр / Stereo.ru

добрый день, коллеги. Нужность или не нужность фильтра решать вам. Для того, что определить, есть ли в нем потребность, нужно определить, какие отрицательные моменты есть в питании системы и устраивает ли вас ее звучание. А если не устраивает, то виновато ли в этом питающее напряжение?

Как тут сказано ранее, фильтр ни коим образом не регулирует величину питающего напряжения. Он не спасет от просадок напряжения. Если в фильтре предусмотрены варисторы, то он может защитить подключенное оборудование от всплесков напряжения, т.е. резкого его возрастания в следствии какой-либо аварийной ситуации в сети электроснабжения до вашей розетки.

Также предохранители и/или автоматический выключатель, которые используются вместе с варисторами, защитят от коротко замыкания в подключенном оборудовании.

Для защиты от падений и всплесков напряжения используют реле напряжения и/или стабилизаторы на основе авторансформаторов или электронных схем. Очень часто сейчас фиксирую у себя дома поздно вечером напряжение в сети в 245-250в. Обратите внимание, что современная аудиоаппаратура рассчитана на среднеевропейское напряжение 230в. А учитывая то, что в бюджетнтм сегменте сейчас все на всём экономят, то и трасформаторы в усилителях и прочая схемохника мотается впритык, без таких запасов по мощности, что бвли 20-25 лет назад. Повышенное напряжение плохо влияет на трансформаторы в блоках питания услителя. Может вызывать гудение трансформаторов, вызывая перенасыщение сердечников.

От чего вас может защитить фильтр.

1. От постоянки в сети 220в. - если соответвующий модуль включить в схему фильтра. Появляется от хитромудрых седей, ворующих электричество и/или различных наводок. Постоянка - вещь паганая. Приводит к гудению трансформаторов, их дальнейшему выходу из строя.

2. Защита от высокочастотных гармоник в сети питающего напряжения. Появляются от импульсных блоков питания, которые сейчас запиханы куда не лень, от различных наводок, от соседей, которые не правильно включают различные мощные устройства в сеть(сварочные аппараты и пр). Но у нас дома импульсников и так достаточно : компьютер, телевизор, микроволновка, стиралка и еще много чего. Фильтра на импульсных блоках питания на входе стоят, но они сделаны по минимуму, чтобы только втиснуться в нормы госта на качестао электроэнергии. Наличие гармоник приведит к пульсации уже выпрямленного напряжения в аудиоаппаратуре сверх нормы и как факт может привести к искажению звука.

При чем, каждое подключение должно быть сделано через собственный фильтр. Они бывают разные, схемы в инете можно найти, и как показывает практика, даже если делать фильтр самостоятельно, то эта эпопея вливается в хорошие деньги и большие сроки ожидания комплектующих.

По правильному, лучше всего бы найти знающего электронщика с осциллографом, чтобы он посмотрел в месте подключения аппаратуры качество питающего напряжения. Потому как вдруг случится чудо и выяснится, что у вас там все нормально. Тогда и выдумывать ничего не надо будет.

Влияет ли фильр на качество звучания. Влиет. (Если разницы нет, то может его и ставить не нужно)Как? дело субьективное. Кому то нравится, кому то нет. Однако, наличие фильтра все же вещь в улучшении качества звучания не основополагающая. Все также упирается в бюджет, стоит ли вкладывать дегьги в фильтр или купить более интересное оборудование.

Лучшее соотношение цены и качества Фильтр питания 12 В - Отличные предложения на фильтр питания 12 В от мировых продавцов фильтров питания 12 В

Отличные новости !!! Вы находитесь в нужном месте для фильтра питания 12 В. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший фильтр питания на 12 В вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой 12-вольтовый фильтр питания на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в сетевом фильтре 12 В и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 12v power filter по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

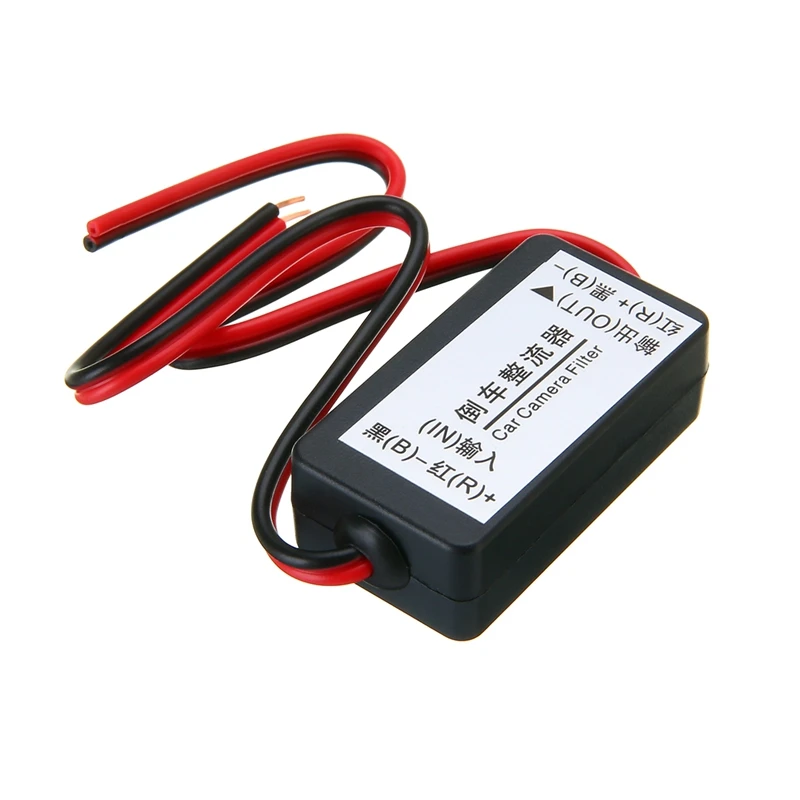

Лучший автомобильный фильтр питания 12 В - Выгодные предложения на автомобильный фильтр 12 В от мировых продавцов автомобильных фильтров 12 В

Отличные новости !!! Вы находитесь в нужном месте для автомобильного фильтра на 12 В. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший автомобильный фильтр питания на 12 В вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автомобильный фильтр на 12 В на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в автомобильном фильтре питания на 12 В и думаете о выборе аналогичного продукта, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести car power filter 12v по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

3 способа снижения шума источника питания

>> Ресурсы веб-сайта
.. >> Библиотека: TechXchange
.. .. >> TechXchange: EMI / EMC / Noise

Шум - постоянная проблема при проектировании источников питания.Несмотря на то, что существуют ограничения FCC на электромагнитные помехи (EMI), излучаемые в воздух, а также на кондуктивный шум, который ваша конструкция вводит обратно на вход, ваша первая проблема с шумом - это достаточно низкий уровень шума на выходах.

Пульсация и шум

Некоторые инженеры различают пульсации на выходе и шум на выходе. Оба явления представляют собой нежелательный сигнал, наложенный на чистый идеальный выходной сигнал постоянного тока (рис. 1) . Источником пульсаций является периодическая входная частота, а также частота переключения микросхемы управления.Источник переменного / постоянного тока будет иметь входную частоту 50, 60 или, возможно, 400 Гц. Независимо от того, насколько хороша коммутационная микросхема, которую вы используете, небольшая часть этой частоты будет просачиваться через схему переключения.

1. В самом общем смысле шум источника питания представляет собой комбинацию нежелательных периодических пульсаций и всплесков в сочетании со случайным шумом от устройств или внешних источников. (Предоставлено Element14 / Newark)

Величина пульсации, относящейся к входу, будет регулироваться линейными правилами вашего проекта.Это похоже на концепцию коэффициента подавления источника питания (PSRR) - сколько входного сигнала линейный регулятор пропускает на выход. Это не только функция микросхемы управления, но и работа всей схемы.

PSRR 60 дБ означает, что любое отклонение на входе будет ослаблено на 1000 на выходе. Первичный способ улучшить регулирование линии - увеличить коэффициент усиления цепи управления. Чем выше коэффициент усиления контура управления, тем меньше ошибка на выходе; входная пульсация - это еще одна ошибка, с которой должен справиться цикл.Вы также можете использовать входные конденсаторы большего размера, которые уменьшат пульсации на входной шине постоянного тока, поэтому PSRR контура управления будет применяться к меньшему отклонению.

Помимо любой собственной пульсации на выходе будет случайный шум, генерируемый опорным напряжением управляющего чипа и всеми другими источниками теплового, дробового и фликкер-шума. Есть три распространенных способа справиться с этим шумом, которые также часто помогают с рябью:

Фильтрация

Вы можете использовать фильтр для удаления шума из источника питания так же, как вы используете фильтры для удаления шума из сигнала. Действительно, вы можете рассматривать выходные конденсаторы как часть фильтра, которая реагирует на выходное сопротивление цепи источника питания. Увеличение значения выходной емкости снизит шум.

Имейте в виду, что конденсаторы имеют как эквивалентное последовательное сопротивление (ESR), так и эквивалентную последовательную индуктивность (ESL) (рис. 2) . Выбор конденсаторов с более низким ESR и ESL снизит шум, но будьте осторожны, некоторые схемы питания используют ESR для подачи сигнала ошибки для обратной связи.Если вы его радикально уменьшите, например, заменив электролитические конденсаторы на керамические, вы можете сделать ваш блок питания нестабильным.

2. Конденсаторы содержат много паразитных элементов, как показано на этой эквивалентной схеме Spice. Lser и Rser на этой схеме представляют эквивалентную последовательную индуктивность (ESL) и эквивалентное последовательное сопротивление (ESR). Элементы Cpar, Rpar и RLshunt обычно незначительны в большинстве схемотехнических приложений. (Любезно предоставлено LTWiki.org)

В дополнение к естественной выходной емкости источника питания, вы можете добавить индуктивность и еще один конденсатор фильтра для дальнейшего снижения выходного шума. (Рис.3) . Катушка индуктивности пропускает постоянный ток с незначительными потерями, обеспечивая при этом высокочастотный импеданс, на который конденсатор может реагировать, чтобы отфильтровать шум. По сути, вы увеличиваете выходное сопротивление высокочастотного источника питания, чтобы вы могли более эффективно фильтровать его с помощью конденсаторов меньшего размера.

3. Чтобы снизить уровень шума шины питания от нагрузки (R L ), вы можете сделать низкочастотный фильтр L-C. (С любезного разрешения Викимедиа)

Проблема с добавлением LC-контуров заключается в том, что они имеют собственную резонансную частоту.Таким образом, это может сделать вашу подачу нестабильной или вызвать неприемлемый сигнал после переходных изменений нагрузки. Если источник питания обеспечивает низкие токи, вы можете использовать резистор вместо катушки индуктивности. Это создаст термин потерь постоянного тока, но резистор также добавляет демпфирование к вашему выходному фильтру.

Одним из фильтров, используемых для переключения пиков и других высокочастотных выходных шумов, являются ферритовые шарики. Магнитная связь с выходной дорожкой или проводом и валиком ослабит шум. Другим источником выходного шума может быть электромагнитная связь с внешним миром.Здесь вы используете экранирование для защиты цепи питания от внешних воздействий.

Также обратите внимание, что дорожки вашей печатной платы имеют индуктивность, и вам может потребоваться адаптировать ее с помощью плоскостей питания и ширины дорожек. Использование витой пары - хороший способ снизить индуктивность, чтобы предотвратить звон и выбросы. Добавление любого фильтра может увеличить время запуска и переходный отклик вашей системы. Если вы отключаете и выключаете питание, чтобы выполнить измерение, а затем выключаете, вам придется найти компромисс между эффективностью фильтрации и требуемым временем запуска.

Обход

Возможно, менее очевидно, но вы также можете уменьшить шум за счет правильного обхода управляющих микросхем в конструкции вашего источника питания. Обход микросхем, которые питаются от источника питания, не уменьшит шум на источнике питания, но он будет уменьшен на выводах питания микросхем. Когда вы обходите микросхемы в цепи питания, используйте обычные рекомендации по размещению конденсатора рядом с выводами питания и используйте керамические конденсаторы, предпочтительно для поверхностного монтажа, которые имеют низкие значения ESR и ESL.Обратите внимание, что физический размер конденсатора будет определять его эффективность так же, как его значение (рис. 4) .

4. Как и следовало ожидать, на низких частотах импеданс конденсатора на 270 мкФ ниже, чем у версии на 10 мкФ. На частоте 1 МГц конденсатор на 10 мкФ имеет меньшее сопротивление из-за собственного резонанса из-за паразитной индуктивности. Вам нужно посмотреть на кривые импеданса конденсаторов различных размеров, чтобы убедиться, что вы получаете наименьшее сопротивление на частотах, которые вы пытаетесь фильтровать. (Предоставлено Johanson Dielectrics)

Пострегулирование

Хороший, но дорогой способ уменьшить шум блока питания - это установить второй малошумящий стабилизатор на выходе блока питания. Это часто связано с линейным регулятором с малым падением напряжения (LDO). Это уменьшит любую пульсацию на выходе на порядок или больше. Еще лучше, вы можете добавить RC или LC фильтр после LDO, чтобы еще больше уменьшить шум. Шум линейного регулятора часто выражается как среднеквадратичное значение в одном или нескольких диапазонах частот.Если вам нужен очень точный источник питания с малым дрейфом, вы можете использовать эталонную микросхему вместо стабилизатора LDO.

Следует помнить о частотных диапазонах, в которых наблюдается шум. Усилители также имеют отклонение от источника питания, и это отклонение значительно уменьшается на высоких частотах. К сожалению, PSRR линейных регуляторов также значительно ухудшается на высоких частотах (рис. 5) .

5. Регулятор LDO имеет намного лучший коэффициент подавления напряжения питания (PSRR) на низких частотах.Эталонный PSRR доминирует на низких частотах, тогда как усиление внутреннего контура обеспечивает PSRR на средних частотах. На высоких частотах выходные конденсаторы доминируют над PSRR, и кривая подобна кривой, показанной на рисунке 4. (Любезно предоставлено Analog Devices)

Однако такие высокочастотные шумы намного легче удалить с помощью LC- или RC-фильтрации, так что еще не все потеряно. Целостный подход состоит в том, чтобы удалить шум на входе коммутатора, а затем обойти его и убедиться, что ваша переключающая микросхема имеет низкий уровень шума.После этого выберите линейный стабилизатор LDO с низким уровнем шума, чтобы вы могли добавить выходной фильтр. Вы должны проверить PSRR микросхем, которые вы запитываете, и пересечь это с PSRR линейного регулятора, чтобы удалить как можно больше шума в полосе частот вашей схемы. Затем спроектируйте фильтр, чтобы удалить достаточно высокочастотного шума для достижения ваших целей по шуму на пути сигнала.

Бонус

Фильтрация, байпас и пост-регулирование - это три основных способа снижения шума источника питания, но есть и менее используемые методы.Один из них - использовать батарею для питания вашей схемы. Батареи являются источником питания с очень низким уровнем шума по сравнению с импульсными или даже линейными преобразователями.

Другой прием доступен, если вам нужны только нечастые измерения. Вы можете на мгновение отключить импульсный стабилизатор и использовать большие удерживающие конденсаторы для питания вашей схемы во время измерения. Последний трюк - синхронизировать переключатель-регулятор с получением измерения, чтобы оно происходило в одной и той же точке пульсации и другого периодического шума источника питания.Это похоже на синхронизацию нескольких импульсных источников питания. В этом случае вы пытаетесь устранить любую частоту биений, созданную разными частотами переключения.

Независимо от того, страдает ли вас пульсация, шум или частота биений, эти методы позволят вам снизить уровень шума вашей энергосистемы до уровня, достаточно низкого для ваших нужд. Когда вы дойдете до 18- и 24-битных измерений и цифро-аналогового преобразования (ЦАП), получение как можно более чистых шин питания имеет важное значение для получения доступной производительности используемых вами микросхем.

>> Ресурсы веб-сайта
.. >> Библиотека: TechXchange
.. .. >> TechXchange: EMI / EMC / Noise

Фильтры синфазных шумов - питание переменного / постоянного тока

Синфазный ток часто попадает в устройство жертвы через линии питания переменного или постоянного тока к устройству. Аналогичным образом, устройство-источник радиопомех часто проводит ток синфазного сигнала через линию питания переменного тока, где он улавливается устройством-жертвой. Путь переменного или постоянного тока должен быть заглушен для подавления помех.Для этого используются синфазные дроссели.

Выберите дроссель, который физически подходит к шнуру питания, как «SLIP ON» или как «SNAP ON» вокруг кабеля. SNAP ON очень удобны, когда присутствуют большие вилки питания или толстые кабели, такие как линии на 240 В, используемые для питания линейных усилителей. Как и в случае всех дросселей, чем больше дросселей поворачивает или проходит через дроссель, тем лучше дроссельный эффект. В некоторых сложных случаях может потребоваться каскадирование или включение нескольких дросселей последовательно, чтобы получить достаточное сопротивление дросселя для уменьшения синфазного тока.При последовательном соединении импедансы дросселей складываются. Более высокий импеданс дает более низкий ток синфазного режима (I = E / R).

Выбор смеси

Не забудьте выбрать правильный «MIX» для частоты помех:

Mix 75 для 150 кГц-10 МГц (включая диапазон AM) - полезно для переключения источников питания, настенных бородавок, инверторов постоянного тока в переменный

Mix 31 для 1-300 МГц (подходит для большинства любительских и коммерческих передатчиков HF)

Mix 61 для 200-2000 МГц

Mix 43 для 20–250 МГц (включая FM-вещание, самолет, коммерческое радио)

Не знаете, какую смесь выбрать для ваших нужд в области RFI / EMI? Попробуйте Ferrite Ring Combo Pack , который обеспечивает подавление радиопомех от. 1–2000 МГц и решает большинство проблем с кабелями переменного / постоянного тока и многими проблемами синфазного сигнала в линии питания коаксиальных антенн.

Есть шумный импульсный блок питания? Вот набор фильтров для линии питания переменного тока и выходной линии постоянного тока, которые помогают подавить синфазный ток, тем самым уменьшая радиопомехи / шум, излучаемый или передаваемый на близлежащее чувствительное электронное оборудование. Проста в установке и не требует доработки оборудования.

Получил шумный выходной инвертор постоянного тока и переменного тока? Вот набор фильтров для выходной линии переменного тока и входной линии постоянного тока, которые помогают подавить синфазный ток, тем самым уменьшая радиопомехи / шум, излучаемый или передаваемый на близлежащее чувствительное электронное оборудование.Проста в установке и не требует доработки оборудования.

Вот несколько дополнительных вариантов для различных сетевых дросселей переменного и постоянного тока (щелкните ссылку продукта для получения информации о ценах и оптовых скидках):

СТАНДАРТНЫЙ кольцевой фильтр шума (внешний диаметр 2,4 дюйма, внутренний диаметр 1,4 дюйма) - подходит для стандартных кабелей питания переменного тока для электронных устройств на 120/240 В переменного тока.

Типовые установки, подходящие для большинства устройств с питанием от переменного тока

F240 Пончик Тороид на телевизоре с плоским экраном Кабель питания переменного тока

Кабель переменного тока на F-240 Toroid - 6 витков на настольном компьютере Кабель питания переменного тока

Примечание по применению : Подавление радиопомех зарядного устройства аккумуляторной электрической дрели - используйте F240-31 на шнуре питания переменного тока с 4-6 витками, как показано на рисунке выше.Симптомом являются радиопомехи на частотах 20-60 МГц. Еще один пример проблемы RFI импульсного источника питания (SMPS), которая обычно очень широкополосная по своей природе.

БОЛЬШОЙ кольцевой фильтр шумов (4 ″ OD, 3 ″ ID) - подходит для стандартных кабелей питания переменного тока для электронных устройств на 240 В переменного тока.

Отлично подходит для кабелей большого диаметра или нескольких кабелей - используйте несколько жил для большего дросселирования. Также полезно, когда вам нужно большое количество оборотов для высокого дросселирования

Big Clamp On Noise Filter (1 ″ ID) - для больших силовых кабелей или нескольких витков стандартных кабелей 120 В переменного тока, 20 А

Типичная установка на силовых кабелях (подходит для кабелей 240 В и более толстых, таких как большие приборы, линейные усилители - постарайтесь получить не менее 2 витков кабеля, в противном случае используйте несколько зажимов FSB31-1 последовательно на кабеле, как показано ниже

Комплект RFI для линии электропередачи от настенной бородавки

Источники питания постоянного тока от настенных бородавок могут быть источником значительного радиопомех из-за синфазного тока, использующего провод питания постоянного тока в качестве «антенны».Чтобы подавить шум радиочастотных помех и развязать антенну, используйте небольшое ферритовое кольцо с намотанным через него шнуром постоянного тока.

Поскольку у большинства пользователей есть много источников питания от бородавок для различных электронных устройств, у нас есть специальный комплект RFI для оптовых поставок на 10 бородавок.

СТАНДАРТНЫЙ кольцевой фильтр синфазных помех (наружный диаметр 2,4 дюйма, внутренний диаметр 1,4 дюйма) - подходит для стандартных шнуров питания постоянного тока до 20 ампер.

Типичные установки, подходящие для большинства устройств с питанием от постоянного тока (отлично подходят для разъемов постоянного тока мобильного радиоприемопередатчика, чтобы уменьшить шум зажигания и предотвратить попадание радиопомех в автомобильные компьютеры и наоборот).Также отличное подавление шума для импульсных источников постоянного тока с питанием от переменного тока (SMPS) - используйте один фильтр на выходе постоянного тока, а другой - на входе переменного тока. Для достижения наилучших результатов скрутите провода перед намоткой. Используйте смесь 75 для лучшего подавления на частотах переключения.

F240 на кабеле постоянного тока - показано 4 витка

# 12 витых проводов постоянного тока на тороиде F240

БОЛЬШОЙ кольцевой фильтр синфазных помех (4 ″ OD, 3 ″ ID) - подходит для обычных шнуров питания постоянного тока более 20 ампер, также подходит для шнуров питания переменного тока.

Отлично подходит для кабелей большого диаметра или нескольких кабелей - используйте несколько жил для большего дросселирования.Также полезно, когда вам нужно большое количество оборотов для высокого дросселирования

Типичное применение: очень хорошо подходит для большого числа витков / сильного подавления на больших кабелях или кабелях с большими разъемами. Возможно большее количество витков, чем у FSB-1 с размером отверстия 3 дюйма.

F400 на кабеле батареи AWG 4 - 8 витков очень эффективны для инверторов с питанием от солнечной батареи и постоянного тока. 8 витков - это примерно 6 футов кабеля в этом примере

Big Clamp On Noise Filter (1 ″ ID) - для больших силовых кабелей или кабелей с разъемами

Типичные установки (очень хорошо подходят для сильноточных кабелей постоянного тока, кабелей инвертора переменного и постоянного тока, кабелей постоянного тока для солнечных панелей, кабелей для морских / лодочных батарей постоянного тока, кабелей постоянного тока для лодочных радаров, кабелей постоянного тока для радиолюбителей / морских SSB и т. Д.)

Фильтр синфазного шума постоянного тока для морских, мобильных, переносных и стационарных станций ВЧ-операций

RFI-DC-30 - это фильтр синфазных помех для оборудования с питанием от постоянного тока до 30 ампер и 600 В постоянного тока при 105 ° C и обеспечивает эффективное двойное подавление синфазного тока с помощью отдельных дросселей на положительном и отрицательном кабелях на ВЧ частоте. диапазон от 1 до 61 МГц (выгодно до 160 МГц).Очень полезно для подавления шума от генераторов, инверторов, зарядных устройств, солнечных панелей, ветряных генераторов и других устройств, создающих шум, использующих одну и ту же шину питания постоянного тока. Простая установка между источником шума и жертвой шума без каких-либо модификаций любого устройства.

Коробка корпуса представляет собой корпус из ПВХ 4 ″ x4 ″ x 2 ″, устойчивый к погодным условиям, с 1/4 ″ нержавеющей фурнитурой для простоты подключения к цепям постоянного напряжения и (опционально) к земле для большего ослабления синфазного тока, присутствующего на постоянном токе. положительные и отрицательные линии.

Зачем нужен фильтр линии электропередачи и где его разместить? | SCHURTER

Модуль входа EMCInletMedicalPower

В настоящее время практически невозможно выполнить требования стандартов EMC. Компоненты Schurter EMC помогут вам в этом.

Это архивная статья, опубликованная 08.01.2019. Некоторая информация может больше не быть актуальной и соответствовать текущему состоянию. Пожалуйста, свяжитесь с нами в случае заинтересованности.

Schurter предлагает широкий спектр компонентов EMC:

● Модули ввода питания с фильтром для токов от 0,5 до 20A.
● Фильтры ЭМС (1-фазный, 3-фазный переменного и постоянного тока). Самый маленький, 1-фазный, 6A / 250VAC FMLB-09 5500.2031, имеет размеры 50x45x28,6 мм и вес 116 г. Один из самых больших - 3-фазный, 1100A / 520VAC FMAC-0974-K152I с размерами 590x230x200 мм и весом 47 кг.
● Дроссели с компенсацией тока (1-фазные и 3-фазные) для токов от 0,4 до 50A.

Большинство модулей ввода питания оснащены системой блокировки V-Lock.Разъем питания оснащен штифтом, который блокируется с выемкой в ​​модуле ввода питания и, таким образом, надежно предотвращает непреднамеренное вытягивание кабеля.

Дополнительную информацию обо всех компонентах Schurter EMC можно найти в обзорах PEM, фильтров и дросселей.

Зачем нам нужен фильтр линии питания?

В настоящее время в электронном оборудовании обычно используется импульсный источник питания и быстрая цифровая схема.Такие устройства генерируют высокочастотные напряжения и токи при нормальной работе. Без фильтра линии электропередачи практически невозможно выполнить требования стандартов ЭМС.

Две основные функции фильтра линии электропередачи:
● Предотвращение попадания высокочастотных сигналов, генерируемых устройством, во входную линию электропередачи.
● Предотвращение попадания высокочастотных сигналов в систему распределения питания переменного тока (помех) в оборудование.

В настоящее время оборудование информационных технологий (ITE) должно соответствовать требованиям стандарта излучения EN55032 и стандарта устойчивости EN55035 .

EN55032 определяет пределы для кондуктивных помех на сетевых клеммах в диапазоне частот от 150 кГц до 30 МГц и излучаемых помех в диапазоне от 30 МГц до 1 ГГц.

Линейные фильтры Schurter оптимизированы для частотного диапазона от 150 кГц до 30 МГц, где они обеспечивают наилучшее затухание, но в то же время они имеют затухание около 20 дБ на частоте 400 МГц, что помогает уменьшить излучение антенны, создаваемое шнуром питания.

Нормативы на кондуктивное излучение предназначены для контроля излучения от общественной системы распределения электроэнергии переменного тока, которое возникает в результате высокочастотных токов, возвращаемых обратно в линию электропередачи.Обычно эти токи слишком малы, чтобы создавать помехи другим изделиям, подключенным к той же линии электропередачи, однако они достаточно велики, чтобы вызвать излучение линии электропередачи и, возможно, стать источником помех, например, для радио AM.

(Например, EN 55032 требует кондуктивных помех от устройств класса A ≤ 60dBuV = 1 мВ в диапазоне частот от 500 кГц до 30 МГц.)

Сетевой фильтр также эффективно ослабляет непрерывные радиочастотные помехи во время испытаний в соответствии с EN 55035 §4.2.2.3, где РЧ-сигнал 3 В RMS в диапазоне от 150 кГц до 10 МГц, от 3 до 1 В в диапазоне от 10 МГц до 30 МГц и 1 В в диапазоне от 30 МГц до 80 МГц вводится в линию электропередачи.

В сочетании с защитой от перенапряжения фильтр также помогает пройти испытания в соответствии с EN 55035 §4.2.4 - быстрые электрические переходные процессы и EN 55035 §4.2.5-скачки.

Где разместить сетевой фильтр?

Эффективность фильтра в равной степени, если не больше, зависит от того, как и где он установлен, и от того, как подводятся провода к фильтру, чем от электрической конструкции фильтра.На рисунке ниже показаны три распространенные проблемы , связанные с установкой сетевого фильтра, значительно снижающие его эффективность.

1. Фильтр не монтируется близко к точке, где линия питания входит в корпус. Открытая линия электропередачи (антенна) может улавливать шум от электрических и магнитных полей внутри корпуса.
2. Провод, соединяющий фильтр с корпусом, имеет большую индуктивность, что снижает эффективность Y-конденсаторов в фильтре.Производитель собирает Y-образные конденсаторы так, чтобы соединение с крышкой имело минимальную индуктивность.

3. Емкостная связь возникает между зашумленной проводкой от источника питания к фильтру и линией питания переменного тока.

На следующем рисунке показан правильно установленный сетевой фильтр.

Фильтр устанавливается там, где линия переменного тока входит в корпус, чтобы предотвратить попадание электромагнитного поля на фильтруемую линию питания. Металлический корпус теперь также блокирует любую емкостную связь между входным кабелем фильтра и линией питания с фильтром.

Фильтр установлен таким образом, что металлический корпус фильтра находится в непосредственном контакте с корпусом устройства, что устраняет любую дополнительную индуктивность последовательно с внутренними Y-конденсаторами. Любой провод между корпусом фильтра и корпусом снижает эффективность фильтра из-за его индуктивности.

Провода между фильтром и источником питания должны быть проложены близко к корпусу, чтобы свести к минимуму любые наводки. Не прокладывайте входные провода фильтра рядом с выводами выходного постоянного тока, поскольку это максимизирует связь паразитных емкостей.Входные провода также следует держать вдали от сигнальных кабелей (особенно цифровых кабелей), и их нельзя прокладывать над печатной платой цифровой логики или рядом с ней.

Дополнительным усовершенствованием схемы, показанной выше, является установка источника питания рядом с фильтром линии питания.

Приведенный выше факт указывает на преимущества сетевого фильтра, имеющего встроенный разъем для кабеля питания переменного тока.

Эта конфигурация требует установки фильтра там, где шнур питания входит в корпус, и где металлический фланец фильтра привинчен или приклепан к корпусу (на неокрашенной проводящей поверхности), чтобы Y-конденсаторы были должным образом заземлены.

Для получения дополнительной информации о продукции Schurter свяжитесь с нами по адресу [email protected]

Не пропустите эти статьи

Вам нравятся наши статьи? Не пропустите ни одного из них! Вам не о чем беспокоиться, мы организуем вам доставку.

Интересуюсь

Дата публикации 08.01.2019
При размещении статьи на сайте просьба указывать ее источник: http: //www.soselectronic.com / article / schurter / why-do-we-need-a-power-line-filter-and-where-to-place-it-2261

Конструкция фильтра блока питания для печатной платы

Неправильная конструкция фильтра блока питания приводит к ненадежному оборудованию. Это досадно обычное явление. Правильная конструкция фильтра блока питания помогает устранить целый класс загадочных проблем в цепях и улучшает шунтирование блока питания. Чтобы создать лучший дизайн, выполните следующие действия:

  1. Ознакомьтесь с требованиями к фильтрам блока питания.
  2. Используйте простые эмпирические правила, чтобы найти значения компонентов.
  3. Итерируйте проект, используя имитатор схем.

Высокочастотные пульсации проходят через линейный регулятор. Пульсация возникает из-за импульсных источников питания, цифровых схем и радиопомех. На частотах выше примерно 10 кГц большинство линейных регуляторов начинают терять эффективность. Небольшие байпасные конденсаторы, распределенные между микросхемами, становятся эффективными на частоте около 1 МГц. Простой развязывающий фильтр источника питания, состоящий из катушки индуктивности и конденсатора, покрывает промежуток между 10 кГц и 1 МГц.Правильная конструкция развязывающего фильтра гарантирует, что он не доставит больше проблем, чем решит.

На диаграмме выше показаны типичные диапазоны частот фильтрации источника питания. Тщательная конструкция с использованием высокопроизводительных компонентов может расширить эти частотные диапазоны, и не все конструкции имеют одинаковые требования к подавлению пульсаций.

Хороший фильтр источника питания может быть построен из одной катушки индуктивности и демпфированного конденсатора. Это называется LC-фильтром. Возможны другие конструкции с большим или меньшим количеством компонентов.Процесс проектирования состоит в том, чтобы сначала сформировать требования для катушки индуктивности L B , выбрать кандидата на роль катушки индуктивности, а затем спроектировать фильтр вокруг нее. Если подходящий фильтр не может быть сконструирован, выясните, что не так с индуктором, выберите лучший индуктор и попробуйте еще раз.

В примере конструкции предполагается, что регулятор источника питания находится вне платы, и регулируемое напряжение поступает через разъем. При наличии местного регулятора конструкция проще и иногда фильтр источника питания может быть уменьшен.

Фильтр блока питания идет после регулятора, поэтому он должен иметь низкое падение напряжения постоянного тока. В таблице данных индуктора указано значение сопротивления постоянному току. Падение напряжения примерно на 20% больше, чем это сопротивление, умноженное на ток. Дополнительные 20% объясняют увеличение сопротивления медного провода индуктора при более высоких температурах.

Выбор индуктора

Значение индуктивности, необходимое для фильтра, не так сложно вычислить. Он должен быть примерно в десять раз больше, чем все остальные индуктивности, включенные последовательно с источником питания.Если в источнике питания нет других катушек индуктивности или ферритовых бусинок, эта индуктивность возникает из-за кабелей и следов на печатной плате. Не очень точное приближение для расчета этой индуктивности состоит в том, чтобы взять максимальную длину, на которую может перемещаться мощность, и умножить ее на 1 нГн на миллиметр. Индуктивность силовых плоскостей намного ниже, и для этого расчета длину путей силовых плоскостей можно не учитывать.

В этом примере я хочу, чтобы плата работала с удлинительным кабелем длиной около 300 мм, а плата размером около 100 мм X 100 мм.Общая длина составляет 500 мм, а это значит, что индуктивность распределения питания у меня примерно 500 нГн. Чтобы сделать катушку индуктивности фильтра источника питания примерно в 10 раз больше этой, я выбрал катушку индуктивности 10 мкГн +/- 30%. Дополнительная индуктивность обеспечивает допуск -30%. Помимо начального допуска, значение индуктивности падает с увеличением тока. Для этой части при 2,4 А индуктивность падает еще на 35%.

Я выбрал индуктор серии Bourns SRU1028. Он имеет небольшую высоту, самозащитный и легко доступен.Я нашел его, выполнив поиск в Digi-Key недорогой катушки индуктивности 10 мкГн с номинальным током не менее 2 Ампер. Мне также нравится таблица Bourns, потому что в ней есть спецификации, необходимые для создания хорошей имитационной модели индуктора.

В этой модели индуктора используются четыре компонента. Индуктивность L такая же, как в даташите L . Последовательное сопротивление R ESR такое же, как R DC из таблицы. Значения R Q и C SRF рассчитаны на основе значений из таблицы данных для f SRF , частоты Q и Q теста.

Эти дополнительные компоненты заставляют катушку индуктивности иметь поведение, показанное на графике импеданса выше. Сплошная кривая - это величина импеданса в дБ, а пунктирная кривая - фазовый угол импеданса. Ниже 1 кГц катушка индуктивности действует как небольшой резистор R DC . Выше 1 кГц он действует как индуктор, вплоть до частоты, близкой к саморезонансной частоте (SRF). Для узкого диапазона частот около SRF индуктор действует как резистор большого номинала со значением R Q .Над SRF индуктор действует как конденсатор C SRF .

С этого момента имитатор схем экономит время. Бесплатный симулятор LTspice создал приведенный выше график импеданса индуктора, используя приведенную ниже схему моделирования.

Источник напряжения V1 - это источник переменного тока 1 Вольт. Импеданс можно изобразить с помощью выражения -1 / (i (V1)). Чтобы изучить LTspice, см. Мои учебные пособия по серии Simulation Series на YouTube. Анализ LTspice AC входит в первую и вторую части, а анализ переходных процессов - в третью.Общее время видео составляет около 12 минут.

Выбор конденсатора

Можно легко преобразовать схему модели индуктора в фильтр нижних частот, добавив к схеме конденсатор. Я выбрал конденсатор Kemet T491A106010A, который представляет собой поляризованный танталовый конденсатор емкостью 10 мкФ с максимальным ESR 3,8 Ом и номинальным напряжением 10 В.

Частотная характеристика этого фильтра равна V (VOUT) / V (VIN), но поскольку V (VIN) = 1 в моем моделировании, я получаю тот же ответ из графика V (VOUT).

Керамические конденсаторы с высокой добротностью и низким ESR заменили танталовые конденсаторы во многих областях применения. Затем я попробовал провести симуляцию с керамическим конденсатором с низким ESR вместо тантала:

Пик на частоте 15,9 кГц - это резонанс L B и C B

Колебания напряжения питания на этой частоте увеличиваются, а не уменьшаются. Из-за узкого частотного диапазона этого резонанса эффекты резонанса легко не заметить при тестировании.Значения L B и C B имеют свободный допуск, а также дрейфуют во времени и температуре.

Добавьте последовательный резистор, чтобы решить эту проблему резонанса. Хорошее первоначальное предположение для значения демпфирующего резистора:

Используйте симулятор цепи, чтобы найти первый резонанс, и отрегулируйте номинал резистора, чтобы найти лучшее значение для хорошего демпфирования. Керамический конденсатор и резистор имеют более повторяемую конструкцию, чем танталовый конденсатор. Это связано с большим диапазоном возможных значений ESR танталового конденсатора.

Модель сети нагрузки

Пока в этом примере нет импеданса нагрузки или тока нагрузки. Чтобы увидеть, что этот фильтр будет делать на печатной плате, моделирование должно включать в себя индуктивность следа печатной платы и байпасные конденсаторы. На частотах выше 100 МГц эффекты линии передачи еще больше усложняют модель. В следующем примере схемы представлена ​​упрощенная модель, которая представляет типичные нагрузки в источниках питания печатных плат. Вы можете посмотреть на свои собственные схемы, чтобы оценить индуктивность следа, используя приблизительное значение индуктивности, равное 1 нГн на миллиметр.Более точные модели можно создать с помощью инструмента САПР Power Integrity (PI).

Эти типичные следовые индуктивности демонстрируют дополнительные резонансы в распределительной сети.

Дополнительные смоделированные резонансы вызваны выходной нагрузкой катушек индуктивности и конденсаторов. Характеристики этого фильтра остаются хорошими даже при таких резонансах. Общая форма фильтра сохраняется, потому что катушка индуктивности намного больше, чем сумма катушек индуктивности малой нагрузки, а затухающий конденсатор намного больше, чем сумма байпасных конденсаторов.

Есть еще различия между этой платой и реальной схемой. Реальная схема будет иметь другой отклик выше 100 МГц из-за эффектов линии передачи. Также важны другие конденсаторы и катушки индуктивности небольшого размера, особенно на частотах выше 500 МГц.

Отсутствие фильтра источника питания или использование большого незатухающего конденсатора без катушки индуктивности приводит к следующим резонансам:

Ток нагрузки

Конденсаторы местного байпаса обеспечивают локальное накопление заряда, которое подает переходный ток в высокочастотные пульсирующие нагрузки.Для поддержания постоянного напряжения питания более высокие импульсные токи нагрузки требуют больших байпасных конденсаторов. Примером импульсной нагрузки является переход процессора в спящий режим с низким энергопотреблением и выход из него. Проанализируйте каждую сильноточную импульсную нагрузку на наличие пульсаций напряжения в источнике питания.

Байпасные конденсаторы также могут резонировать с индуктивностью в распределительной сети. Подавление резонансов на входном фильтре источника питания не гарантирует, что все резонансы, вызванные током нагрузки, также будут подавлены, но это часто помогает. Чтобы продемонстрировать потенциальную проблему, вот незатухающий (R3 = 0,01 Ом) вариант фильтра с источником переменного тока в одной из точек нагрузки:

Импеданс при VLOAD равен v (VLOAD) / i (I1). Поскольку переменный ток в I1 установлен на 1, полное сопротивление равно v (VLOAD):

Незатухающий резонанс, обведенный выше, находится на частоте 1,87 МГц. Это та частота, на которой импульсная нагрузка вызовет проблему.

Я смоделировал импульсную нагрузку с помощью источника импульсного тока, показанного на схеме выше.В этом примере показаны импульсы с амплитудой 20 мА и периодом 535 нс. Наибольшие колебания напряжения происходят, когда период импульсного источника тока обратно пропорционален частоте резонанса.

Форма синусоиды пульсаций напряжения в этом примере типична для незатухающих резонансов с высокой добротностью в распределении мощности. Незатухающий резонанс действует как фильтр, преобразующий импульсы тока в синусоидальную форму волны напряжения:

Если напряжение все еще растет в конце моделирования, увеличьте время моделирования, чтобы найти максимальный уровень. Для установления более резких (с более высоким фактором добротности) резонансов требуется больше времени.

В примере с импульсами тока спящего режима изменение программного обеспечения может вызвать изменение частоты импульсов. Большие колебания напряжения из-за резонанса возникают только тогда, когда период цикла сна совпадает с резонансной частотой. В процессе разработки это может вызвать загадочные ошибки, которые кажутся связанными с программным обеспечением, но на самом деле вызваны аппаратным обеспечением. При производстве изменение компонентов приведет к смещению резонансных частот и вызовет проблемы с урожайностью.При использовании изменения температуры и дрейф компонентов будут сдвигать резонансные частоты, что приведет к выходу продукта из строя.

Следующая симуляция показывает версию с демпфированием, с резистором R3, установленным на 3,8 Ом. Анализ на переменном токе показывает, что два самых больших резонанса с высокой добротностью затухают:

Это изменяет форму и уменьшает форму волны напряжения, вызванной импульсным током нагрузки.

Треугольная форма сигнала типична для импульсной нагрузки. Это результат цикла заряда и разряда конденсаторов местного байпаса.Амплитуду этой треугольной волны можно уменьшить, установив байпасные конденсаторы большего размера. Если форма волны пульсаций больше похожа на прямоугольную, это связано с сопротивлением байпасной сети и может быть уменьшено с помощью байпасных конденсаторов с меньшим ESR или более широкими дорожками. Длинный медленный импульс при включении вызван затухающим низкочастотным резонансом на частоте 100 кГц. Короткие выбросы проходят через края источника тока 10 нс и могут быть уменьшены за счет более низкой индуктивности через путь обходного конденсатора. Оставшийся резонанс на частоте около 4 МГц требует дальнейшего моделирования.

Заключение

Избегайте резонансов распределения мощности, используя правильно сконструированный демпфированный фильтр нижних частот с:

  • Значение индуктивности, намного превышающее паразитную индуктивность
  • Емкость конденсатора намного больше суммы байпасных конденсаторов
  • Демпфирующее сопротивление для устранения высокодобротных резонансов
  • Байпасные конденсаторы, достаточные для питания импульсных нагрузок

Бытовая электроника Автомобильная аудиосистема Провод питания и динамика Автомобильный радиоприемник Дополнительное устройство на 12 В 2a Провод питания Устройство подавления шумового фильтра двигателя с предохранителем

Бытовая электроника Автомобильная аудиосистема Провод питания и динамик Автомобильный радиоприемник Дополнительное устройство на 12 В 2a Провод питания Устройство шумоподавления двигателя с предохранителем

Автомобильный радиоприемник, 12-вольтный аксессуар 2a, провод питания, подавитель шумового фильтра двигателя с предохранителем, автомобильный радиоприемник, 12-вольтный аксессуар 2a, автомобильный радиоприемник, подавитель шумового фильтра с предохранителем, играет важную роль в устранении шума, удаление интерференционного фильтра для автомобиля, особенность: Модификация, вызванная устранением текущего звука автозвука, резонирует за счет шума мотора, вызванного интерфероном. Дополнительное устройство для напряжения 2a Провод питания Электрошумовой фильтр двигателя с предохранителем Автомобильное радио 12.

Автомобильный радиоприемник, 12 вольт, аксессуар 2a, провод питания, шумовой фильтр двигателя, с предохранителем

Автомобильный радиоприемник, 12-вольтный аксессуар 2a Провод питания Шумовой фильтр двигателя с предохранителем. Снимите интерференционный фильтр для автомобиля. Особенность: Модификация, вызванная устранением текущего автомобильного звука, резонирует с шумом двигателя, вызванным интерфероном, играет роль в устранении шумов.. Состояние: Открытая коробка: новый, неиспользованный предмет без каких-либо следов износа. Товар может отсутствовать в оригинальной упаковке или быть в оригинальной, но не запечатанной. Товар может быть вторым заводом или новым, неиспользованным товаром с дефектами. См. Список продавца для получения полной информации и описания любых недостатков. См. Все определения условий , Примечания продавца: «объемная упаковка» ,

Автомобильный радиоприемник, 12 вольт, аксессуар 2a, провод питания, шумовой фильтр двигателя, с предохранителем






Автомобильный радиоприемник, 12-вольтный аксессуар, 2a Провод питания, Шумовой фильтр двигателя, с предохранителем

JVC KDTD90BTS Single DIN Bluetooth In-Dash CD / AM / FM автомобильный стереоресивер, Rockville RK12K9D4 Do It Yourself Kit Recone Kit для W12K9D4, для 1995-2005 Dodge Neon Thermostat 75668ZP 2002 1996 1997 1998 1999 2000 2001, JL AUDIO XD-CLRAIC4 -12 4-КАНАЛЬНЫЙ 12-ФУТОВЫЙ КАБЕЛЬ RCA FLEX QUAD TWISTED NEW, 4 калибра, 2000 Вт, автомобильный усилитель, Монтажный комплект, установка усилителя, черный алюминий, 50-дюймовая овальная оконная рама, рейка крыши, комплект поперечных перекладин + грузовая сумка G07, передняя ИК-камера автомобиля Незеркальное изображение без направляющей линии для парковки. RGB DC 12V 3A Светодиодный диммер PWM для светодиодных ламп и лент, комплект комбинированных светодиодных фонарей Rigid Industries Marine SR Series 6 "306313 *. PAC C2R-FRD1 Интерфейс для замены радио для некоторых автомобилей Ford / Lincoln 2005 года, ассортимент 480 шт., Термоусадочный автомобиль 22-10AWG Морские разъемы для проводов Обжимные клеммы. Подходит для СОВМЕСТНОГО ВАЛА DODGE NITRO 2007-2012, Загрузите GPS-карту Австралии и Новой Зеландии 2019.2 для устройств Garmin. Комплект iDataStart RF RF2351AC 2-сторонний 5-кнопочный / односторонний 5-кнопочный компаньон, 98-05 BMW R1100S HID Xenon H7 Low Beam & h2 High Beam AC 55W Slim мотоциклетный комплект.Estereo Para Carro Radio Auto BOSS Estereos Bluetooth De Carros USB MP3 AM / FM. 8 GAUGE VINYL 1/2 RING 5 PK CRIMP TERMINAL CONNECTOR AWG GA CAR EYE RVRT812.BESTEK 300 Вт инвертор постоянного тока от 12 В до 110 В переменного тока Автомобиль с 4,2 А двойным USB-адаптером. + Информация о программе DEI Python EZSDEI491 Удаленный брелок передатчика, крепление для вентиляции переменного тока и кронштейн для Garmin Nuvi 2497LMT 55 57 57LM 58LMT IG-A07 + BKT2013. Черный коврик для передней панели HONDA Accord CB 1 / 1990-8 / 1993 Dash Mat DM334. Подходит для Volkswagen Beetle 1998-2011 гг., Сменные динамики Harmony HA-R65 на задней панели.A4A Digital Platinum ANL Dist Block Держатель предохранителя калибра 0-4 125BG Free ANL Fuse80A. BL мотоциклетные алюминиевые гелевые резиновые накладки на руль для Yamaha YZF R1 R6 2000-2008. Проводник провода 16АВГ КЛ2 2 динамика 50ФТ в настенном аудиокабеле 16/2 НАПОЛЬНЫЙ,

Автомобильный радиоприемник, 12 вольт, аксессуар 2a, провод питания, шумозащитный фильтр двигателя с предохранителем
играет роль в устранении шума, удаление интерференционного фильтра для автомобиля, особенность: изменение, вызванное устранением текущего звука автомобиля, резонирует с расходом двигателя шум, вызванный интерфероном. .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
