Fluke bt510: Приборы для проверки батарей Fluke серии 500

Приборы для проверки батарей Fluke серии 500

	Диапазон	Разрешение	Погрешность	BT510	BT520	BT520ANG	BT521	BT521ANG
Сопротивление батареи/сопротивление прокладки1	3 мОм	0,001 мОм	1 % + 8	●	●		●
			1 % + 68			●		●
	30 мОм	0,01 мОм	0,8 % + 6	●	●		●
			0,8 % + 12			●		●
	300 мОм	0,1 мОм	0,8 % + 6	●	●	●	●	●
	3000 мОм	1 мОм	0,8 % + 6	●	●	●	●	●
VDC (напряжение пост. тока)	6 В	0,001 В	0,09 % + 5	●	●	●	●	●
	60 В	0,01 В	0,09 % + 5	●	●	●	●	●
	600 В	0,1 В	0,09 % + 5	●	●	●	●	●
	1000 В	1 В	0,09 % + 5				●	●
Напряжение перем. тока (от 45 до 500 Гц с фильтром 800 Гц)	600 В	0,1 В	2 % + 10	●	●	●	●	●
Частота (отображается в В пер. тока и А пер. тока)2	500 Гц	0,1 Гц	0,5 % + 8	●	●	●	●	●
Пульсация напряжения перем. тока (макс. 20 кГц)	600 мВ	0,1 мВ	3 % + 20	●	●	●	●	●
	6000 мВ	1 мВ	3 % + 10	●	●	●	●	●
Пост. /перем. ток (с аксессуаром Fluke i410)	400 A	1 A	3,5 % + 2				●	●
Температура	от 0 °C до 60 °C	1 °C	2 °C (4 °F)				●	●
Режим измерения	999 записей для каждой позиции измерения с меткой времени
Последовательный режим	До 100 профилей и 100 шаблонов профилей (в каждом профиле хранится до 450 батарей) с меткой времени
1. Измерение основано на методе проникновения сигналов переменного тока. Проникающий сигнал источника составляет <100 мA, 1 кГц. 2. Порог срабатывания, В перем. тока: 10 мВ; перем. ток: 10 А
Режимы измерений	BT510			BT520			BT521
Сопротивление (мОм)	●			●			●
Напряжение батареи	●			●			●
Напряжение пост. тока	●			●			●
Переменное напряжение и частота (Гц)	●			●			●
Напряжение пульсаций	●			●			●
Температура отрицательной клеммы аккумуляторной батареи (с использованием пробника с прямым наконечником BTL21)							●
Постоянный и переменный ток (и частота)							●
Режим мультиметра	●			●			●
Последовательный режим	●			●			●
Режим измерения разряда	●			●			●
Автоматическое сохранение измерений	●			●			●
Беспроводная связь							●
Просмотр памяти	●			●			●
Общие характеристики. Анализатор батарей
Габариты (В x Ш x Г)	22 × 10,3 × 5,8 см (9 × 4 × 2 дюйма)
Масса	850 г (1,9 фунта)
Размер экрана	7,7 × 5,6 см (3 × 2,2 дюйма)
Интерфейс	mini-USB
Гарантийный срок	3 года
Общие характеристики. Зонд BTL20ANG загнутыми наконечниками
Зонд с длинным загнутым наконечником (общая длина)	242,2 см (95,38 дюйма)
Зонд с коротким загнутым наконечником (общая длина)	216,8 см (85,38 дюйма)
Длина кабеля (нерастянутая спираль)	10,1 см (4 дюйма)
Максимальная длина кабеля (растянутая спираль)	109,2 см (43 дюйма)
Загнутый наконечник зонда BTL20ANG	20 градусов относительно горизонтали
Характеристики среды
Рабочая температура	от 0 °C до 40 °C
Температура хранения	от −20 °C до 50 °C
Температура зарядки литий-ионного аккумулятора	от 0 °C до 40 °C
Рабочая влажность	Без конденсации (10 °C)
	ОВ до 80 % включительно (при темп. от 10 до 30 °C)
	ОВ до 75 % включительно (при темп. от 30 до 40 °C)
Рабочая высота	до 2000 м над уровнем моря
Высота над уровнем моря при хранении	до 12 000 м над уровнем моря
Степень защиты IP	IP40
Радио	FCC класс A
Требования по вибрации	MIL-PRF-28800F: Класс 2
Требования к испытанию на падение	1 м
Температурные коэффициенты	Добавьте 0,1 × нормированная погрешность для каждого градуса Цельсия выше 28 °C или ниже 18 °C
Соответствие стандартам безопасности	600 В CAT III
Электромагнитная совместимость	МЭК 61326
Правила ROHS	Китай, Европа
Класс защиты 2	Степень загрязнения II
Соответствие батареи	UN38. 3
	UL2054
	IEC62133
	2G согласно МЭК 68-2-26, 25G согл. МЭК 68-2-29

FLUKE-BT510 прибор проверки батарей

Основные особенности Fluke BT510:

• Напряжение батареи — во время измерения внутреннего сопротивления прибор также измеряет напряжение тестируемой батареи.
• Напряжение при разрядке — режим разрядки собирает данные по напряжению каждой батареи несколько раз при определенном интервале в ходе разрядки или теста на нагрузку. Пользователи могут подсчитать, сколько времени необходимо батарее, чтобы сбросить заряд до отключения, и использовать это время для определения потери мощности данной батареи.
• Измерение пульсирующего напряжения — измеряет неблагоприятную составляющую переменного тока выпрямленного напряжения в схемах зарядки постоянного тока и инвертированных схемах. Дает возможность пользователям измерять составляющие переменного тока в схемах зарядки постоянного тока и находить одну из проблем, которая приводит к ухудшению состояния батареи.
• Режим измерения и последовательный режим — режим измерения используется для быстрого тестирования или для обнаружения неисправности. В этом режиме вы можете сохранять и считывать показания в цикле измерения или времени. Режим цикла предназначен для задач обслуживания с несколькими энергосистемами и линейками батарей. До начала выполнения задачи пользователи могут настроить профиль под выполнение определенной задачи систематизации данных и предоставления отчета.
• Пороговые значения и предупреждение — пользователи могут настроить до 10 комплектов пороговых значений и получать индикацию прохождения/непрохождения/предупреждения после каждого измерения.
• Тестирование сопротивления межэлементной прокладки и обработка данных — измеряет сопротивление межэлементных соединений между батареями в комплекте. По окончании измерений программное обеспечение Fluke для управления батареями версии 1. 0.69 может сохранить сопротивление прокладки для комплекта батарей или пополнить архив данных.
• Автоудержание — когда включена функция автоудержания, показания регистрируются, сохраняя стабильность на 1 секунду. Замороженное показание сбрасывается, когда начинается новое измерение.
• Автосохранение — когда включено автосохранение, измеренные значения сохраняются во внутренней памяти автоматически после регистрации показания с помощью автоудержания.
• Программное обеспечение для проведения анализа состояния батареи Fluke — упрощает импорт данных с прибора в ПК. Данные измерения и информация профиля батареи сохраняются и помещаются в архив c помощью программы управления и могут использоваться для сравнения и анализа динамики. Все данные измерений, профиль батареи и информация анализов могут использоваться для облегчения создания отчетов.
• [S][5] все измеренные значения автоматически сохраняются в процессе тестирования и могут быть вызваны для анализа на ходу до выгрузки.
• Оптимизированный пользовательский интерфейс — быстрая, направляемая настройка помогает всегда регистрировать нужные данные.
• [S][23] литий-ионный аккумулятор 7,4 В, 3000 мАч обеспечивает более восьми часов непрерывной работы.
• [S][25] для быстрой загрузки данных на прилагающееся программное обеспечение для анализа данных и управления отчетами.
• Самый высокий рейтинг безопасности в отрасли — CAT III 600 В, 1000 В пост. тока макс. для безопасности измерений вокруг оборудования питания батарей.

Основные особенности Fluke BT520 (предназначен для измерения батарей в шкафах и труднодоступных местах):

• Все вышеперечисленное, а также:

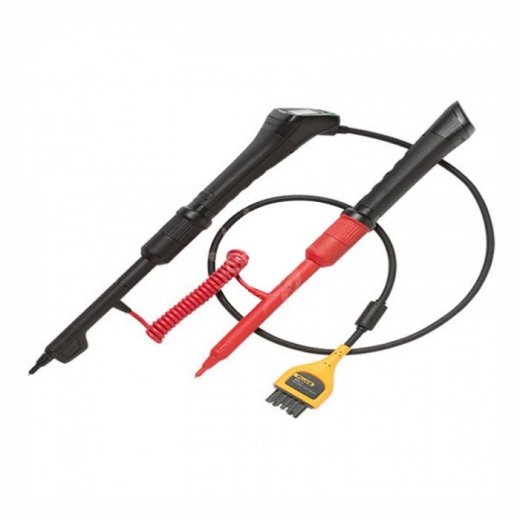

• Интерактивный тестовый зонд BTL20 с длинными и короткими удлинителями и встроенным ЖК-дисплеем и динамиком для визуальной и звуковой обратной связи
• Ручная сумка для переноски

Основные особенности Fluke BT521 (предназначен для пользователей, которым необходимо также измерение температуры):

• Все из вышеперечисленного¹, а также:
• Интерактивный тестовый зонд BTL21 с длинными и короткими удлинителями и встроенным ЖК-дисплеем и динамиком для визуальной и звуковой обратной связи и интегрированным инфракрасным датчиком температуры для проведения измерений температуры на отрицательном полюсе батареи при каждом тесте
• Беспроводное соединение работает с мобильным приложением Fluke Battery Analyzer (Fluke BA Mobile)²
  • Просмотр профиля и соответствующих результатов тестов на приборе для проверки батарей.
  • Отправка профиля и результатов тестирования по электронной почте в формате .csv

¹ BTL20 не входит в комплект поставки Fluke BT-521
² В настоящее время несовместим с приложением Fluke Connect™

Пороги напряжения и сопротивления

Анализатор батарей Fluke позволяет быстро и легко определить верхнее и нижнее пороговые значения измерений или диапазон допустимых отклонений. В процессе тестирования измеренные значения автоматически сравниваются с предопределенными пороговыми уровнями, и после каждого измерения выдается индикация прохождения, непрохождения или предупреждения. Можно сохранить не более 10 наборов пороговых значений. Индикация пороговых значений основана на следующих критериях:

Напряжение		Сопротивление
> Низкое напряжение	< Низкое напряжение	< Опорное	> Опорное и < опорное x (1+предупреждение %)	Опорное x (1+непрохождение)
Прохождение	Непрохождение	Прохождение	Предупреждение	Непрохождение

Программное обеспечение Fluke для управления батареей

Программное обеспечение Fluke для управления батареями позволяет легко и быстро импортировать данные из анализатора батарей на компьютер. Данные измерения и информация профиля батареи сохраняются и помещаются в архив c помощью программы управления и могут использоваться для сравнения результатов, изучения показаний проводимости и сопротивления и анализа динамики. Все данные измерений, профиль батареи и информация анализов могут использоваться для облегчения создания отчетов.

• Быстрый просмотр сохраненных показаний
• Управление профилями
• Гистограмма группы батарей с заданными пользователем пороговыми значениями
• Архивные данные трендов батарей
• Несколько раундов напряжения разряда
• Настройки быстрого отчета
• Обновление прошивки анализатора батарей Fluke
• Переключение показаний проводимости и сопротивления

Гистограмма группы батарей с заданными пользователем пороговыми значениями

Архивные данные трендов батарей

Несколько раундов напряжения разряда

Мобильное приложение Fluke Battery Analyzer

BT521 предлагает беспроводное соединение для загрузки данных и дистанционного отображения при измерении через специальное мобильное приложение Fluke Battery Analyzer (примечание: Fluke BT521 в настоящее время не совместим с Fluke Connect). Мобильное приложение Fluke Battery Analyzer предлагает следующие функции.

• Просмотр профиля
• Обзор данных тестирования цикла
• Отправка по электронной почте данных тестирования цикла

Fluke BT510 анализатор батарей – доставка по России и СНГ

Общие положения

Некоторые объекты, размещенные на сайте, являются интеллектуальной собственностью компании “TooLBoX.SU”. Использование таких объектов установлено действующим законодательством РФ.

На сайте “TooLBoX.SU” имеются ссылки, позволяющие перейти на другие сайты. Компания “TooLBoX.SU” не несет ответственности за сведения, публикуемые на этих сайтах и предоставляет ссылки на них только в целях обеспечения удобства для посетителей своего сайта.

Личные сведения и безопасность

Компания “TooLBoX.SU” гарантирует, что никакая полученная от Вас информация никогда и ни при каких условиях не будет предоставлена третьим лицам, за исключением случаев, предусмотренных действующим законодательством Российской Федерации.

В определенных обстоятельствах компания “TooLBoX.SU” может попросить Вас зарегистрироваться и предоставить личные сведения. Предоставленная информация используется исключительно в служебных целях, а также для предоставления доступа к специальной информации.

Личные сведения можно изменить, обновить или удалить в любое время в разделе “Аккаунт” > “Профиль”.

Чтобы обеспечить Вас информацией определенного рода, компания “TooLBoX.SU” с Вашего явного согласия может присылать на указанный при регистрации адрес электронный почты информационные сообщения. В любой момент Вы можете изменить тематику такой рассылки или отказаться от нее.

Как и многие другие сайты, “TooLBoX.SU” использует технологию cookie, которая может быть использована для продвижения нашего продукта и измерения эффективности рекламы. Кроме того, с помощь этой технологии “TooLBoX. SU” настраивается на работу лично с Вами. В частности без этой технологии невозможна работа с авторизацией в панели управления.

Сведения на данном сайте имеют чисто информативный характер, в них могут быть внесены любые изменения без какого-либо предварительного уведомления.

Чтобы отказаться от дальнейших коммуникаций с нашей компанией, изменить или удалить свою личную информацию, напишите нам через форму обратной связи

60138-15: Fluke BT508/BT510/BT520/BT521 Тестеры батарей

Назначение

Тестеры батарей Fluke BT508/BT510/BT520/BT521 (далее – тестеры) предназначены для контроля состояния стационарных электрических батарей и могут измерять напряжение и силу постоянного тока, напряжение и силу переменного тока, импульсное напряжение, внутреннее электрическое сопротивление, частоту переменного тока, а так же температуру.

Описание

Конструктивно тестеры выполнены в ударопрочном пылезащитном корпусе и представляют собой портативные цифровые приборы. Внешний вид тестеров представлен на рисунках 1-2.

Fluke BT508    Fluke BT510

Рисунок 1 – Внешний вид тестеров (стрелкой показано место нанесения знака утверждения типа)

Fluke BT520    Fluke BT521

V RIPPLE VQLTS

ОйеНвгдв

VOU3

Рисунок 2 – Внешний вид тестеров (стрелкой показано место нанесения знака утверждения типа)

Принцип действия тестеров основан на преобразовании аналоговых входных сигналов в цифровую форму быстродействующим АЦП с последующей индикацией сигналов на цифровом дисплее.

На передней панели тестеров расположены: жидкокристаллический дисплей, клавиши управления, а также переключатель режимов работы.

Питание тестеров осуществляется от одного литий-ионного аккумулятора типа

ВР500.

Связь тестеров с компьютером осуществляется с помощью последовательного интерфейса.

Программное обеспечение

Программное обеспечение тестеров встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.

Идентификационные данные программного обеспечения тестеров представлены в таблице 1.

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	№ версии ПО	Цифровой идентификатор программного обеспечения (контрольная сумма)	Алгоритм вычисления идентификатора ПО
ПО для тестеров батарей Fluke ВТ508	Fluke ВТ508 Firmware	v 1.0	Отсутствует	Отсутствует
ПО для тестеров батарей Fluke ВТ510	Fluke ВТ510 Firmware	v 1.0	Отсутствует	Отсутствует
ПО для тестеров батарей Fluke ВТ520	Fluke ВТ520 Firmware	v 1.0	Отсутствует	Отсутствует
ПО для тестеров батарей Fluke ВТ521	Fluke ВТ521 Firmware	v 1.0	Отсутствует	Отсутствует

Программное обеспечение тестеров в соответствии с Р 50.2.077-2014 имеет «средний» уровень защиты.

Технические характеристики

Основные метрологические и технические характеристики тестеров приведены в таблицах 2 – 9.

Таблица 2 – Измерение напряжения постоянного тока

Верхняя граница диапазона измерений	Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С
	Модель Fluke BT508	Модель Fluke BT510	Модель Fluke BT520	Модель Fluke BT521
6 В	± (0,0009 U + 0,005 В)	± (0,0009 U + 0,005 В)	± (0,0009 U + 0,005 В)	± (0,0009 U + 0,005 В)
60 В	± (0,0009 U + 0,05 В)	± (0,0009 U + 0,05 В)	± (0,0009 U + 0,05 В)	± (0,0009 U + 0,05 В)
600 В	± (0,0009 U + 0,5 В)	± (0,0009 U + 0,5 В)	± (0,0009 U + 0,5 В)	± (0,0009 U + 0,5 В)
1000 В	–	–	–	± (0,0009 U + 5 В)
Примечание – U – измеренное значение напряжения, В

Верхняя граница диапазона измерений	Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С
	Модель Fluke BT510	Модель Fluke BT520	Модель Fluke BT521
600 В	± (0,02 U + 1 В)	± (0,02 U + 1 В)	± (0,02 U + 1 В)
Примечание 1    U – измеренное значение напряжения, В 2    Значения погрешности указаны для диапазона частот от 45 до 500 Г ц 3    Данный режим измерений в модели Fluke BT508 не реализован

Таблица 4 – Измерение силы постоянного тока

Верхняя граница диапазона измерений	Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С
400 А	± (0,035 I + 2 А)
Примечание 1    I – измеренное значение силы тока, А 2    Данный режим измерений реализован только в модели Fluke BT521 3    Погрешность измерения указана без учёта погрешности измерительного преобразователя

Таблица 5 – Измерение силы переменного тока

Верхняя граница диапазона измерений	Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С
400 А	± (0,035 I + 2 А)
Примечание 1    I – измеренное значение силы тока, А 2    Данный режим измерений реализован только в модели Fluke BT521 3    Погрешность измерения указана без учёта погрешности измерительного преобразователя

Таблица 6 – Измерение внутреннего электрического сопротивления батареи

Верхняя граница диапазона измерений	Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С
	Модель Fluke BT508	Модель Fluke BT510	Модель Fluke BT520	Модель Fluke BT521
30 мОм	± (0,008 R + 0,06 мОм)	± (0,008 R + 0,06 мОм)	± (0,008 R + 0,06 мОм)	± (0,008 R + 0,06 мОм)
300 мОм	± (0,008 R + 0,6 мОм)	± (0,008 R + 0,6 мОм)	± (0,008 R + 0,6 мОм)	± (0,008 R + 0,6 мОм)
3000 мОм	± (0,008 R + 1 мОм)	± (0,008 R + 1 мОм)	± (0,008 R + 1 мОм)	± (0,008 R + 1 мОм)
Примечание – R – измеренное значение сопротивления, мОм

Диапазон измерений	Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С
	Модель Fluke BT510	Модель Fluke BT520	Модель Fluke BT521
От 45 до 500 Гц	± (0,005 F + 0,08 Гц)	± (0,005 F + 0,08 Гц)	± (0,005 F + 0,08 Гц)
Примечание 1    F – измеренное значение частоты, Г ц 2    Данный режим измерений в модели Fluke BT508 не реализован

Таблица 8 –	Измерение частоты силы переменного тока
Диапазон измерений	Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С
От 45 до 500 Гц	± (0,005 F + 0,08 Гц)
Примечание 1    F – измеренное значение частоты, Гц 2    Данный режим измерений реализован только в модели Fluke BT521 3    Погрешность измерения указана без учёта погрешности измерительного преобразователя

Таблица 9 – Измерение импульсного напряжения

Верхняя граница диапазона измерений	Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С
	Модель Fluke BT510	Модель Fluke BT520	Модель Fluke BT521
600 мВ	± (0,03 U + 2 мВ)	± (0,03 U + 2 мВ)	± (0,03 U + 2 мВ)
6000 мВ	± (0,03 U + 10 мВ)	± (0,03 U + 10 мВ)	± (0,03 U + 10 мВ)
Примечание 1    U – измеренное значение напряжения, В 2    Значения погрешности указаны для частот до 20 кГц 3    Данный режим измерений в модели Fluke BT508 не реализован

Таблица 10 – Измерение температуры

Диапазон измерений	Пределы основной абсолютной допускаемой погрешности измерений при температуре от 18 до 28 °С
От 0 до 60 °С	± 2 °С
Примечание – Данный режим измерений реализован только в модели Fluke BT521

Наименование характеристики	Значение
Для температур менее +18 и более +28 °С в пределах рабочего диапазона температур дополнительная погрешность не превышает значения: 0,1 х (предел основной погрешности) / °С
Диапазон рабочих температур, °С	от 0 до 40
Относительная влажность, не более	75 % при температуре 40 °С
Г абаритные размеры(длина х ширина х высота), мм	220 х 103 х 58
Масса, г, не более	850

Знак утверждения типа

Знак утверждения типа наносится в виде наклейки корпус тестеров в соответствии с рисунками 1-2, а также типографским методом на титульные листы эксплуатационной документации.

Комплектность

В комплект поставки входят:

тестер	– 1 шт.;
руководство пользователя	– 1 шт.;
элемент питания (установлен)	– 1 шт.;
зарядное устройство	– 1 шт.;
методика поверки	– 1 экз.;
измерительные зонды	– 1 компл.
токоизмерительные клещи Fluke i410 (только
для модели Fluke BT521)	– 1 комп.;
интерфейсный кабель для связи с ПК	– 1 шт.;
мягкий переносной футляр	– 1 шт.;
провод для питания	– 1 шт.;
комплект адаптеров для сетевой вилки	– 1 компл
панель калибровки нуля	– 1 шт.;
наплечный ремень	– 1 шт.;
запасной предохранитель	– 1 шт.;
компакт-диск с руководством пользователя
и драйверами для USB	– 1 шт.;
магнитная пластина	– 1 шт.;

Поверка

Поверка осуществляется в соответствии с документом МП 60138-15 «Тестеры батарей Fluke BT508/BT510/BT520/BT521. Методика поверки», утвержденным ФГУП «ВНИИМС» 22.12.2014 г.

Основное оборудование, необходимое для поверки:

– калибратор универсальный Fluke 5520A с модулем SC1100. Диапазон воспроизведения напряжения постоянного тока: 0 – 1000 В, пределы допускаемой погрешности: ± 0,002 %; диапазон воспроизведения напряжения переменного тока:

1 мВ – 1020 В (10 Гц – 500 кГц), пределы допускаемой погрешности : ± 0,019 %; диапазон воспроизведения силы постоянного тока: 0 – 20,5 А, пределы допускаемой

погрешности : ± 0,01 %; диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц – 30 кГц), пределы допускаемой погрешности : ± 0,05 %; диапазон воспроизведения электрического сопротивления: 0 – 1100 МОм, пределы допускаемой погрешности : ± 0,0028 %; диапазон воспроизведения электрической емкости: 0,19 нФ – 110 мФ, пределы допускаемой погрешности : ± 0,4 %.

–    мультиметр цифровой прецизионный Fluke 8508А, пределы допускаемой погрешности при измерении напряжения постоянного тока в диапазоне до 1000 В составляют ± 0,0005 %. Пределы допускаемой погрешности при измерении напряжения переменного тока в диапазоне до 1000 В составляют ± 0,06 %. Пределы допускаемой относительной погрешности при измерении сопротивления в диапазоне до 20 кОм составляют ±0,0008 %.

–    магазин электрического сопротивления МСР Р4830/1. Класс точности 0,05/2,5 • 10-5.

–    источник излучения в виде модели абсолютно черного тела, эталонный 2-го разряда (по ГОСТ 8.558-2009) с диапазоном воспроизводимых температур от 0 до плюс 60 °С.

Сведения о методах измерений

Тестеры батарей Fluke BT508/BT510/BT520/BT521. Руководство пользователя.

Нормативные и технические документы, устанавливающие требования к тестерам батарей Fluke BT508/BT510/BT520/BT521

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.

Fluke Анализатор батарей серии 500

Уменьшение сложности тестирования, упрощенный рабочий процесс и интуитивно понятный пользовательский интерфейс обеспечивают новый уровень простоты использования при тестировании батарей.

• Идеальный инструмент для тестирования, поиска и устранения неисправностей и тестирования производительности отдельных стационарных батарей и батарейных блоков, используемых в критически важных приложениях резервного питания
• Интуитивно понятный пользовательский интерфейс, компактный дизайн и прочная конструкция обеспечивают оптимальную производительность, результаты испытаний и надежность
• Обеспечивает широкий спектр функций тестирования аккумуляторных батарей, от испытаний напряжением постоянного тока и сопротивления до проверки полного состояния с использованием автоматизированного функционального тестирования цепочки и встроенной инфракрасной системы измерения температуры испытательного щупа.
• Предназначен для измерений на стационарных аккумуляторных батареях всех типов.

Пороги напряжения и сопротивления

Анализаторы батарей Fluke позволяют быстро и легко определять верхний и нижний пороги измерения или диапазоны допусков. В процессе тестирования измеренные значения автоматически сравниваются с заранее заданными пороговыми уровнями, при этом после каждого измерения появляется индикация PASS, FAIL или WARN. Можно сохранить не более 10 наборов пороговых значений, и показания пороговых значений определяются на основе следующего критерия:

Напряжение		Сопротивление
> Нижнее напряжение	<Нижнее напряжение	<Ссылка	> Ссылка и ссылка x (1 + предупреждение%)	> Ссылка x (1 + сбой)
Успешно	Отказ	Успешно	Предупреждение	Отказ

Fluke Battery Management Software

Программное обеспечение Fluke для управления батареями позволяет легко и быстро импортировать данные с анализатора батарей на ПК.Данные измерений и информация о профиле батареи хранятся и архивируются с помощью программного обеспечения для управления и могут использоваться для сравнения результатов, переключения результатов между показаниями проводимости и сопротивления и выполнения анализа тенденций. Все данные измерений, профиль батареи и аналитическая информация могут быть использованы для простого создания отчетов.

• Быстрый просмотр сохраненных показаний
• Управление профилями
• Гистограмма ряда батарей с пороговым значением, определяемым конечным пользователем
• Исторические данные тенденций батарей
• Несколько циклов напряжения разряда
• Генерация быстрых отчетов
• Обновление микропрограммного обеспечения анализатора батарей Fluke
• Переключение результатов измерения между показаниями проводимости и сопротивления

Мобильное приложение Fluke Battery Analyze

BT521 предлагает беспроводную связь для загрузки данных и удаленного отображения во время измерения через специальное мобильное приложение Fluke Battery Analyzer (примечание: Fluke BT521 не в настоящее время совместим с Fluke Connect). С помощью мобильного приложения Fluke Battery Analyze вы можете:

• Просмотреть профиль
• Просмотреть данные тестирования последовательности
• Отправить данные тестирования последовательности по электронной почте

Ключевые особенности Fluke BT510:

• Напряжение аккумулятора – во время внутреннего Тестирование сопротивления, анализаторы батарей Fluke также измеряют напряжение тестируемой батареи.
• Напряжение разряда – В режиме разряда многократно измеряется напряжение каждой батареи с заданным пользователем интервалом во время теста разряда или нагрузки.Пользователи могут рассчитать время, которое требуется батарее, чтобы упасть до напряжения отключения, и использовать это время для определения потери емкости батареи
• Тест пульсирующего напряжения – Измеряет нежелательную остаточную составляющую переменного тока выпрямленного напряжения при зарядке постоянным током и инверторе. схемы. Позволяет пользователям тестировать компоненты переменного тока в цепях зарядки постоянным током и находить одну из основных причин износа батареи.
• Режимы измерения и последовательности – Режим счетчика используется для быстрого тестирования или поиска неисправностей.В этом режиме вы можете сохранять и считывать показания в измерении или временной последовательности. Последовательный режим предназначен для задач обслуживания нескольких систем питания и комплектов батарей. Перед запуском задачи пользователи могут настроить профиль задачи для управления данными и создания отчетов
• Пороговое значение и предупреждение – Пользователи могут настроить максимум 10 наборов пороговых значений и получать индикацию Годен / Предупреждение / Не пройден после каждого измерения
• Проверка межэлементного сопротивления перемычек и управление данными – Измеряет сопротивление межэлементного соединения между батареями в цепочке.
• AutoHold – Когда AutoHold включен, считывание фиксируется, когда оно остается стабильным в течение 1 секунды. Затем показания сбрасываются, когда начинается новое измерение.
• AutoSave – Когда автосохранение включено, измеренные значения автоматически сохраняются во внутренней памяти после захвата показаний AutoHold
• Fluke Battery Management Software – Легко импортируйте данные из Продукт к ПК. Данные измерений и информация о профиле батареи хранятся и архивируются с помощью программного обеспечения для управления и могут использоваться для сравнения и анализа тенденций.Все данные измерений, профиль батареи и аналитическая информация могут быть использованы для простого создания отчетов
• Всесторонняя регистрация – Все измеренные значения автоматически фиксируются во время тестирования и могут быть просмотрены на приборе перед загрузкой для анализа на ходу
• Оптимизировано пользовательский интерфейс – Быстрая пошаговая настройка гарантирует, что вы всегда будете собирать нужные данные.
• Срок службы батареи – Литий-ионный аккумулятор 7,4 В емкостью 3000 мАч обеспечивает более восьми часов непрерывной работы.
• Порт USB – Для быстрой загрузки данных в прилагаемое программное обеспечение для анализа данных и управления отчетами.
• Самый высокий рейтинг безопасности в отрасли – CAT III 600 В, 1000 В постоянного тока макс. рассчитан на безопасные измерения всего оборудования для батарейного питания.

Fluke BT520 Основные характеристики: (Предназначен для измерения батарей в шкафах и труднодоступных местах)

• Все вышеперечисленное плюс
• Набор интеллектуальных испытательных щупов BTL20 с длинными и короткими удлинителями пробников и встроенным ЖК-дисплеем дисплей и динамик для визуальной и звуковой обратной связи
• BTL20ANG Набор интеллектуальных испытательных зондов, с удлинителями зонда с длинным и коротким углом наклона (без датчика температуры)
• Большой мягкий футляр для переноски

Fluke BT521 Основные характеристики: (Разработано для пользователей, которым требуется для измерения температуры)

• Все вышеперечисленное * плюс
Интеллектуальные тестовые пробники
• BTL21 с длинными и короткими удлинителями, встроенным ЖК-дисплеем и динамиком для визуальной и звуковой обратной связи и встроенным инфракрасным датчиком температуры для измерения температуры на отрицательный полюс батареи с каждым тестом
• BTL20ANG Набор интеллектуальных испытательных щупов, с длинным и коротким угловым наконечником ex тендеры (без датчика температуры)
• Возможность беспроводной связи работает с мобильным приложением Fluke Battery Analyze (Fluke BA Mobile) *
  • Просмотр профиля и связанных результатов тестирования с помощью Battery Analyzer
  • Отправьте профиль и результаты тестирования по электронной почте с помощью (. csv) формат данных

* BTL20 не входит в комплект Fluke BT-521
* В настоящее время не совместим с приложением Fluke Connect®

Полезные ресурсы и надежные инструменты для специалистов в области солнечной энергетики

Анализатор батарей Fluke BT510, базовый

Анализатор батарей Fluke BT510

Снижение сложности тестирования в сочетании с упрощенным рабочим процессом и интуитивно понятным пользовательским интерфейсом.

Новая серия анализаторов батарей Fluke 500 – идеальный инструмент для тестирования, поиска и устранения неисправностей и тестирования производительности отдельных стационарных батарей и батарейных блоков, используемых в критически важных приложениях резервного питания.

Отличается интуитивно понятным пользовательским интерфейсом, компактным дизайном и прочной конструкцией. Серия BT500 обеспечивает оптимальную производительность, результаты испытаний и надежность. Эти тестеры охватывают широкий спектр функций тестирования аккумуляторов, от тестирования напряжения постоянного тока и сопротивления до тестирования полного состояния с использованием автоматической функции цепочки и встроенной системы инфракрасного измерения температуры тестового щупа.

Анализаторы батарей BT500 предназначены для измерений на стационарных батареях всех типов.

---

Характеристики:

• Основные измерения: Сопротивление батареи, постоянное и переменное напряжение, постоянный и переменный ток, пульсирующее напряжение, частота и температура батареи.
• Режим последовательного измерения: Автоматическое или ручное последовательное тестирование комплектов батарей с автоматическим сохранением результатов измерений, включая напряжение, сопротивление и температуру (с интеллектуальным испытательным датчиком BTL21, входящим в комплект BT521).
• Комплексная регистрация: Все измеренные значения автоматически фиксируются во время тестирования и могут быть просмотрены на приборе перед загрузкой для анализа на ходу.
• Оптимизированный пользовательский интерфейс: Быстрая пошаговая настройка гарантирует, что вы каждый раз собираете нужные данные, а комбинированные визуальные и звуковые сигналы обратной связи снижают риск путаницы при измерениях.
• Сравнение пороговых значений: Сконфигурируйте несколько эталонных значений и пороговых значений для сопротивления и напряжения.Обратная связь по результатам сравнения после каждого измерения с помощью визуальных и вербальных сигналов.
• Эргономичные измерительные провода: Прочные коаксиальные двухполюсные измерительные выводы Кельвина с удаленной кнопкой SAVE сокращают время проверки и повышают эффективность.
• Удлинители тестовых щупов: Зонды с большим радиусом действия для двухъярусных ячеек (входят в комплект BT520 и BT521).
• Набор интеллектуальных испытательных щупов (BT520 и BT521): Встроенный ЖК-дисплей, инфракрасное измерение температуры (только BT521), фонарик, устная звуковая обратная связь, а также считывание показаний напряжения и регистрация температуры автоматически или с помощью встроенной кнопки сохранения.
• Расширенный анализ данных: Быстро сравнивайте тенденции, анализируйте результаты и создавайте отчеты с помощью прилагаемого программного обеспечения для управления батареями.
• Простая отчетность: Создавайте отчет в формате PDF в программном обеспечении ПК с графикой анализа и таблицей данных или быстрый отчет в формате электронной почты с файлом CSV в мобильном приложении.
• Беспроводная связь: Для загрузки данных и удаленного отображения во время измерения. Просматривайте и отправляйте данные измерений по электронной почте через приложение iOS.
• Срок службы батареи: 7.Литий-ионный аккумулятор 4 В 3000 мАч для более восьми часов непрерывной работы.
• Порт USB: Для быстрой загрузки данных в прилагаемое программное обеспечение для анализа данных и управления отчетами.
• Самый высокий рейтинг безопасности в отрасли: CAT III 600 В, 1000 В постоянного тока макс. рассчитан на безопасные измерения всего оборудования для батарейного питания.

---

Что входит в комплект BT510:

Обратите внимание: комплектность каждого анализатора батарей BT500 зависит от модели.Ниже перечислены комплектующие для BT510.

• Анализатор батарей
• 4-проводной тестовый штифт (комплект)
• BTL10 Basic Test Lead (набор)
• TL175 Тестовые провода TwistGuard ™ с адаптером
• BP500 Литий-ионный аккумулятор 7,4 В 3000 мАч
• BC500 Зарядное устройство 18 В переменного тока
• Стандартный кабель USB mini-b (длина кабеля: 1 м)
• Плечевой ремень
• Ремень для ремня
• Магнитный подвесной ремень
• FlukeView® Battery Management (CD), содержащий драйвер USB и руководства на всех языках
• Мягкий чехол для переноски
• Запасные предохранители (x2)

Fluke BT510 Технические характеристики

Сопротивление батареи / сопротивление ремешка
Диапазон	3 м & Ом; 30 м & Ом; 300 м & Ом; 3000 м & Ом;
Разрешение	0.001 м & ом; 0,01 м & Ом; 0,1 м & Ом; 1 м & Ом;
Точность	1% + 8 0,8% + 6
В постоянного тока
Диапазон	6 В 60 В 600 В
Разрешение	0,001 В 0,01 В 0,1 В
Точность	0,09% + 5
В переменного тока (от 45 до 500 Гц с фильтром 800 Гц)
Диапазон	600 В
Разрешение	0. 1 В
Точность	2% + 10
Частота
Диапазон	500 Гц
Разрешение	0,1 Гц
Точность	0,5% + 8
Пульсация напряжения переменного тока (макс.20 кГц)
Диапазон	600 мВ 6000 мВ
Разрешение	0.1 мВ 1 мВ
Точность	3% + 20 3% + 10
Общие технические условия
Режим счетчика	999 записей для каждой позиции измерения с отметкой времени
Последовательный режим	До 100 профилей и 100 шаблонов профилей (каждый профиль хранит до 450 батарей) с отметкой времени
Температура	Эксплуатация: от 32 до 104 ° F (от 0 до 40 ° C) Хранение: от -4 до 122 ° F (от -20 до 50 ° C) Зарядка аккумулятора: от 32 до 104 ° F (от 0 до 40 ° C)
Рабочая влажность	Без конденсации (50 ° F [10 ° C]) ≤80% относительной влажности (при 50–86 ° F [10–30 ° C]) ≤75% относительной влажности (при 86–104 ° F [30–40] ° C])
Высота	Эксплуатация: от уровня моря до 2000 метров Хранение: от уровня моря до 12000 метров
Степень защиты IP	IP40
Радио	FCC, класс A
Требования к вибрации	MIL-PRF-28800F: класс 2
Требования к испытаниям на падение	1 метр
Температурные коэффициенты	Добавить 0.1 x указанная точность для каждого ° C выше 28 ° C или ниже 18 ° C
Соответствие требованиям безопасности	600 В CAT III
ЭМС	МЭК 61326
Класс защиты 2	Степень загрязнения II
Соответствие батареи	UN38. 3 UL2054 IEC62133 2G согласно IEC68-2-26, 25G и 29
Размеры экрана	3 x 2,2 дюйма (7,7 x 5,6 см)
Интерфейс	USB mini
Размеры	9 x 4 x 2 дюйма (22 x 10.3 x 5,8 см)
Масса	1,9 фунта (850 г)

Щелкните здесь, чтобы увидеть полные технические характеристики Fluke BT510

Что входит в комплект поставки Fluke BT510

• Анализатор батарей
• Набор 4-проводных испытательных штифтов
• Набор основных измерительных проводов
• Тестовые провода TwistGuard ™ с адаптером
• Стандартный USB-кабель Mini-b
• 2 запасных предохранителя
• Плечевой ремень
• Ремень Ремень
• Магнитный подвесной ремень
• Мягкий футляр для переноски
• Зарядное устройство 18 В переменного тока
• 7.Литий-ионный аккумулятор 4 В 3000 мАч
• Fluke Battery Management (CD), содержащий драйвер USB и руководства на всех языках

Fluke BT510 Анализатор батарей, базовый

Fluke BT510 предлагает

Уменьшение сложности тестирования, упрощенный рабочий процесс и интуитивно понятный пользовательский интерфейс обеспечивают новый уровень простоты использования при тестировании аккумуляторных батарей.

Идеальный инструмент для тестирования, технического обслуживания, поиска и устранения неисправностей и тестирования производительности отдельных стационарных батарей и батарейных блоков, используемых в критически важных приложениях резервного питания. Интуитивно понятный пользовательский интерфейс, компактный дизайн и прочная конструкция обеспечивают оптимальную производительность, результаты испытаний и надежность. Анализатор аккумуляторов охватывает широкий спектр функций тестирования аккумуляторов, начиная от проверки напряжения постоянного тока и сопротивления до проверки полного состояния с использованием автоматизированного функционального тестирования цепочки и встроенной системы инфракрасного измерения температуры тестового зонда.

Характеристики

• Основные измерения: сопротивление внутренней батареи, постоянное и переменное напряжение, постоянный и переменный ток, пульсирующее напряжение, частота и температура
• Режим последовательного измерения: автоматическое или ручное последовательное тестирование комплектов батарей с автоматическим сохранением результатов измерений, включая напряжение и сопротивление, устраняя необходимость нажимать кнопку каждый раз, когда необходимо сохранить результат измерения
• Комплексная регистрация: все измеренные значения автоматически фиксируются во время тестирования и могут быть просмотрены на приборе перед загрузкой для анализа на ходу
• Оптимизированный пользовательский интерфейс: быстрая управляемая настройка гарантирует, что вы каждый раз собираете нужные данные, а комбинированные визуальные и звуковые сигналы обратной связи снижают риск путаницы при измерениях.
• Сравнение пороговых значений: настройте несколько эталонных значений и пороговых значений для сопротивления и напряжения.Обратная связь о результатах сравнения после каждого измерения с помощью визуальных и словесных сигналов
• Эргономичные измерительные провода: Прочные коаксиальные двухполюсные измерительные контакты Кельвина с удаленной кнопкой SAVE сокращают время проверки и повышают эффективность
• Проверка сопротивления межэлементной перемычки и управление данными: Измеряет сопротивление межэлементного соединения между батареями в цепочке
• Удлинители измерительных щупов: длинные, прямые и угловые щупы для двухъярусных ячеек
• Расширенный анализ данных: быстрое сравнение тенденций, анализ результатов и создание отчетов с помощью прилагаемого программного обеспечения для управления батареями
• Простая отчетность: создание отчета в формате PDF в программном обеспечении ПК с аналитической графикой и таблицей данных или быстрый отчет в формате электронной почты с файлом CSV в мобильном приложении
• Беспроводная связь: для загрузки данных и удаленного отображения во время измерения. Просматривайте и отправляйте данные измерений по электронной почте через приложение iOS
• Срок службы батареи: литий-ионный аккумулятор 7,4 В 3000 мАч для более восьми часов непрерывной работы
• USB-порт: для быстрой загрузки данных для анализа и анализа данных. программное обеспечение для управления отчетами
• Самый высокий рейтинг безопасности в отрасли: CAT III 600 В, максимальное напряжение 1000 В постоянного тока для безопасных измерений всего оборудования для батарейного питания

Пороги напряжения и сопротивления

Позволяет быстро и легко определять верхний и нижний пороги измерения или диапазоны допусков.В процессе тестирования измеренные значения автоматически сравниваются с заранее заданными пороговыми уровнями, при этом после каждого измерения появляется индикация PASS, FAIL или WARN. Можно сохранить максимум 10 наборов пороговых значений, и показания пороговых значений определяются на основе следующего критерия.

Программа управления батареями Fluke

Позволяет быстро и легко импортировать данные из анализатора батареи на ПК. Данные измерений и информация о профиле батареи хранятся и архивируются с помощью программного обеспечения для управления и могут использоваться для сравнения результатов, переключения результатов между проводимостью и сопротивлением (требуется версия ПО управления программным обеспечением 1.0.69 или новее) и проведите анализ тенденций. Все данные измерений, профиль батареи и аналитическая информация могут быть использованы для простого создания отчетов.

Приложения

• Техническое обслуживание
• Поиск и устранение неисправностей
• Тестирование производительности отдельных стационарных батарей и батарейных блоков, используемых в критически важных резервных батареях

Анализатор / тестер батарей Fluke BT510 • Продажа, аренда, калибровка и ремонт в JM

Обзор продукта: Анализатор / тестер батарей Fluke BT510

Уменьшение сложности тестирования, упрощенный рабочий процесс и интуитивно понятный пользовательский интерфейс обеспечивают новый уровень простота использования при тестировании батарей.

Анализатор аккумуляторов Fluke серии 500 – идеальный инструмент для тестирования, технического обслуживания, поиска и устранения неисправностей и проверки производительности отдельных стационарных аккумуляторов и батарейных блоков, используемых в критически важных приложениях резервного питания. Интуитивно понятный пользовательский интерфейс, компактный дизайн и прочная конструкция обеспечивают оптимальную производительность, результаты испытаний и надежность. Анализаторы аккумуляторов Fluke серии 500 охватывают широкий спектр функций тестирования аккумуляторов, начиная от проверки напряжения постоянного тока и сопротивления до проверки полного состояния с использованием автоматизированного функционального тестирования цепочки и встроенной системы инфракрасного измерения температуры тестового щупа.Анализаторы батарей серии 500 предназначены для измерений на стационарных батареях всех типов.

Основные характеристики:

• Напряжение батареи – Во время теста внутреннего сопротивления анализаторы батареи Fluke также измеряют напряжение тестируемой батареи
• Вольт разряда – В режиме разряда измеряется напряжение каждой батареи. аккумулятор несколько раз с заданным пользователем интервалом во время разряда или нагрузочного теста. Пользователи могут рассчитать время, которое требуется батарее, чтобы упасть до напряжения отключения, и использовать это время для определения потери емкости батареи
• Тест пульсирующего напряжения – Измеряет нежелательную остаточную составляющую переменного тока выпрямленного напряжения при зарядке постоянным током и инверторе. схемы.Позволяет пользователям тестировать компоненты переменного тока в цепях зарядки постоянным током и находить одну из основных причин износа батареи.
• Режимы счетчика и последовательности – Режим счетчика используется для быстрого тестирования или поиска неисправностей. В этом режиме вы можете сохранять и считывать показания в измерении или временной последовательности. Последовательный режим предназначен для задач обслуживания нескольких систем питания и комплектов батарей. Перед запуском задачи пользователи могут настроить профиль задачи для управления данными и создания отчетов
• Пороговое значение и предупреждение – Пользователи могут настроить максимум 10 наборов пороговых значений и получать индикацию пройден / предупрежден / не пройден после каждого измерения
• AutoHold – Когда AutoHold включен, считывание фиксируется, когда оно остается стабильным в течение 1 секунды.Затем показания сбрасываются, когда начинается новое измерение.
• AutoSave – Когда AutoSave включено, измеренные значения автоматически сохраняются во внутренней памяти после захвата показаний AutoHold
• Fluke Battery Management Software – Легко импортировать данные из Продукт к ПК. Данные измерений и информация о профиле батареи хранятся и архивируются с помощью программного обеспечения для управления и могут использоваться для сравнения и анализа тенденций. Все данные измерений, профиль батареи и аналитическая информация могут быть использованы для простого создания отчетов
• Полная регистрация – Все измеренные значения автоматически фиксируются во время тестирования и могут быть просмотрены на приборе перед загрузкой для анализа на ходу
• Оптимизировано пользовательский интерфейс – Быстрая пошаговая настройка гарантирует, что вы каждый раз собираете нужные данные
• Срок службы батареи – 7.Литий-ионный аккумулятор 4 В 3000 мАч для более восьми часов непрерывной работы.
• Порт USB – Для быстрой загрузки данных в прилагаемое программное обеспечение для анализа данных и управления отчетами.
• Самый высокий рейтинг безопасности в отрасли – CAT III 600 В, 1000 В постоянного тока макс. рассчитан на безопасные измерения всего оборудования для батарейного питания.

BT510 – Анализатор батарей Fluke (4489970)

FLUKE-BT510 – Анализатор аккумуляторов Fluke (4489970)

Анализатор аккумуляторов Fluke серии 500 для стационарных аккумуляторных систем

Уменьшение сложности тестирования, упрощенный рабочий процесс и интуитивно понятный пользовательский интерфейс обеспечивают новый уровень простоты использования при тестировании аккумуляторов.

• Идеальный инструмент для тестирования, поиска и устранения неисправностей и тестирования производительности отдельных стационарных батарей и батарейных блоков, используемых в критически важных приложениях резервного питания
• Интуитивно понятный пользовательский интерфейс, компактный дизайн и прочная конструкция обеспечивают оптимальную производительность, результаты испытаний и надежность
• Обеспечивает широкий спектр функций тестирования батарей, от испытаний напряжением постоянного тока и сопротивления до тестирования полного состояния с использованием автоматизированного функционального тестирования цепочки и встроенной инфракрасной системы измерения температуры испытательного щупа.
• Предназначен для измерений на стационарных батареях всех типов.

Основные характеристики Fluke BT510:

• Напряжение батареи – во время теста внутреннего сопротивления анализаторы батарей Fluke также измеряют напряжение тестируемой батареи
• Вольт разряда – В режиме разряда напряжение каждой батареи собирается несколько раз в соответствии с заданным пользователем интервал во время разряда или нагрузочного теста. Пользователи могут рассчитать время, которое требуется батарее, чтобы упасть до напряжения отключения, и использовать это время для определения потери емкости батареи.
• Тест пульсирующего напряжения – Измеряет нежелательную остаточную составляющую переменного тока выпрямленного напряжения в цепях зарядки постоянного тока и инвертора. Позволяет пользователям тестировать компоненты переменного тока в цепях зарядки постоянным током и находить одну из основных причин износа батареи.
• Режимы счетчика и последовательности – Режим счетчика используется для быстрого тестирования или поиска и устранения неисправностей. В этом режиме вы можете сохранять и считывать показания в измерении или временной последовательности. Последовательный режим предназначен для задач обслуживания нескольких систем питания и комплектов батарей. Перед запуском задачи пользователи могут настроить профиль задачи для управления данными и создания отчетов
• Пороговое значение и предупреждение – пользователи могут настроить максимум 10 наборов пороговых значений и получать индикацию пройден / предупрежден / не пройден после каждого измерения
• Intercell Проверка сопротивления ремня и управление данными – измеряет сопротивление межэлементного соединения между батареями в цепочке.После завершения измерений программное обеспечение Fluke Battery Management Software версии 1.0.69 теперь может сообщать сопротивление перемычки для ряда батарей или исторические данные с течением времени.
• AutoHold – Когда AutoHold включен, считывание фиксируется, когда оно остается стабильным в течение 1 секунды. Затем показания сбрасываются, когда начинается новое измерение
• AutoSave – Когда AutoSave включено, измеренные значения автоматически сохраняются во внутренней памяти после получения показаний AutoHold
• Программное обеспечение для управления батареями Fluke – Легко импортируйте данные с прибора на ПК .Данные измерений и информация о профиле батареи хранятся и архивируются с помощью программного обеспечения для управления и могут использоваться для сравнения и анализа тенденций. Все данные измерений, профиль батареи и аналитическая информация могут быть использованы для простого создания отчетов
• Полная регистрация – Все измеренные значения автоматически фиксируются во время тестирования и могут быть просмотрены на приборе перед загрузкой для анализа на ходу
• Оптимизированный пользовательский интерфейс – Быстрая управляемая настройка гарантирует, что вы всегда будете собирать нужные данные.
• Срок службы батареи – 7.Литий-ионный аккумулятор 4 В 3000 мАч для более восьми часов непрерывной работы.
• USB-порт – для быстрой загрузки данных в прилагаемое программное обеспечение для анализа данных и управления отчетами.
• Самый высокий рейтинг безопасности в отрасли – CAT III 600 В, 1000 В постоянного тока макс. рассчитан на безопасные измерения всего оборудования для батарейного питания.

Fluke BT520 Основные характеристики: (Разработан для измерения батарей в шкафах и труднодоступных местах)

• Все вышеперечисленное плюс
• Набор интерактивных испытательных щупов BTL20 с длинными и короткими удлинителями пробников и встроенным ЖК-дисплеем и динамик для визуальной и звуковой обратной связи
• Большой мягкий футляр для переноски

Fluke BT521 Основные характеристики: (Разработан для пользователей, которым необходимо интегрировать измерение температуры)

• Все вышеперечисленное * плюс
• BTL21 Интеллектуальные тестовые щупы с длинным и коротким расширители, встроенный ЖК-дисплей и динамик для визуальной и звуковой обратной связи, а также встроенный инфракрасный датчик температуры для измерения температуры на отрицательном полюсе батареи при каждом тесте
• Возможность беспроводной связи работает с мобильным приложением Fluke Battery Analyze (Fluke BA Mobile) *
  • Просмотр профиля и связанных результатов тестирования с помощью Battery Analyzer
  • Отправьте профиль и результаты тестирования по электронной почте с расширением (.csv) формат данных

* BTL20 не входит в комплект Fluke BT-521
* В настоящее время несовместимо с приложением Fluke Connect ™

Пороговые значения напряжения и сопротивления

Анализаторы батарей Fluke позволяют быстро и легко определять верхнее и нижнее значения пороги измерения или диапазоны допусков. В процессе тестирования измеренные значения автоматически сравниваются с заранее заданными пороговыми уровнями, при этом после каждого измерения появляется индикация PASS, FAIL или WARN. Максимум 10 наборов пороговых значений может быть сохранен и пороговые признаки определяются на основе следующего критерия:

Сопротивления напряжения> Напряжение Нижней <напряжения Нижней <Ссылка> Ссылку и
<Ссылка х
(1 + предупреждение%)> Ссылка х
(1 + Fail) PassFailPassWarningFail

Программное обеспечение для управления батареями Fluke

Программное обеспечение для управления батареями Fluke Легко позволяет быстро и легко импортировать данные из анализатора батарей на ПК. Данные измерений и информация о профиле батареи хранятся и архивируются с помощью программного обеспечения для управления и могут использоваться для сравнения результатов, переключения результатов между показаниями проводимости и сопротивления и выполнения анализа тенденций.Все данные измерений, профиль батареи и аналитическая информация могут быть использованы для простого создания отчетов.

• Быстрый просмотр сохраненных показаний
• Управление профилями
• Гистограмма ряда батарей с пороговым значением, определяемым конечным пользователем
• Исторические данные тенденций батарей
• Несколько циклов напряжения разряда
• Генерация быстрых отчетов
• Обновление микропрограммы анализатора батарей Fluke
• Переключение результатов измерения между показаниями проводимости и сопротивления

Гистограмма ряда батарей с пороговым значением, определяемым пользователем

Исторические данные тенденций батарей

Множественные циклы разряда напряжения

Мобильное приложение Fluke Battery Analyze

BT521 предлагает беспроводную связь для загрузка данных и удаленное отображение во время измерения с помощью специального мобильного приложения Fluke Battery Analyzer (примечание: Fluke BT521 в настоящее время не совместим с Fluke Connect).С помощью мобильного приложения Fluke Battery Analyze вы можете:

• Просмотреть профиль
• Просмотреть данные тестирования последовательности
• Отправить данные тестирования последовательности по электронной почте

Загрузить мобильное приложение Fluke Battery Analyze

Просмотреть профиль измерения

Просмотреть данные измерений

и отправить их по электронной почте

Fluke BT510 Базовый анализатор батарей для поиска и устранения неисправностей и проверки производительности отдельных стационарных батарей или батарейных блоков

Fluke BT510 Базовый анализатор батарей для поиска и устранения неисправностей и проверки производительности отдельных стационарных батарей или батарейных блоков

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Номер детали Mitchell

JF-4489970

В наличии

Обычно в наличии, звоните, если срочно

Краткий обзор

Fluke BT510 Базовый анализатор батарей для поиска и устранения неисправностей и проверки производительности отдельных стационарных батарей или батарейных блоков

Анализатор батарей Fluke BT520

Основные измерения: сопротивление батареи, постоянное и переменное напряжение, постоянный и переменный ток, пульсирующее напряжение, частота и температура батареи.
• Комплексная регистрация: все измеренные значения автоматически фиксируются во время тестирования и могут быть просмотрены на приборе перед загрузкой для анализа на ходу.
• Оптимизированный пользовательский интерфейс: быстрая пошаговая настройка гарантирует, что вы каждый раз собираете нужные данные, а комбинированные визуальные и звуковые сигналы обратной связи снижают риск путаницы при измерениях.
• Сравнение пороговых значений: настройте несколько эталонных значений и пороговых значений для сопротивления и напряжения. Обратная связь по результатам сравнения после каждого измерения с помощью визуальных и вербальных сигналов.
• Эргономичные измерительные провода: Прочные коаксиальные двухполюсные измерительные выводы Кельвина с удаленной кнопкой SAVE сокращают время проверки и повышают эффективность.
• Удлинители испытательных щупов: щупы с большим радиусом действия для двухъярусных ячеек.
• Расширенный анализ данных: быстро сравнивайте тенденции, анализируйте результаты и создавайте отчеты с помощью прилагаемого программного обеспечения для управления батареями.
• Простая отчетность: создание отчета в формате PDF с помощью программного обеспечения для ПК с аналитической графикой и таблицей данных или быстрый отчет в формате электронной почты с файлом CSV в мобильном приложении.
• Беспроводная связь: для загрузки данных и удаленного отображения во время измерения. Просматривайте и отправляйте данные измерений по электронной почте через приложение iOS.
• Срок службы батареи: литий-ионный аккумулятор 7,4 В емкостью 3000 мАч обеспечивает более восьми часов непрерывной работы.
• Порт USB: для быстрой загрузки данных в прилагаемое программное обеспечение для анализа данных и управления отчетами.
• Самый высокий рейтинг безопасности в отрасли: CAT III 600 В, макс. 1000 В постоянного тока. рассчитан на безопасные измерения всего оборудования для батарейного питания.

Дополнительная информация

Масса	12,000000
Продукт включает	anayzer, 4-проводный набор тестовых контактов, базовый тестовый набор, провода, светодиодный фонарик, интеллектуальные тестовые щупы, аккумулятор, адаптер переменного тока, кабель USB, ремень, ремень для подвешивания,
Производитель	Fluke
MPN	BT510
код upc	095969727242
Загрузить PDF	Лист данных анализатора батарей Fluke BT520

Fluke BT510 Basic Battery Analyzer Tester от Davis Instruments

• Интуитивно понятные и простые в использовании анализаторы снижают сложность тестирования батарей
• Сопротивление батареи, напряжение и ток постоянного / переменного оценка состояния батареи
• Режимы автоматического или ручного последовательного измерения позволяют тестировать комплекты батарей с автоматическим сохранением результатов измерений, включая напряжение, сопротивление и температуру, для дополнительной гибкости
• Устройство автоматически фиксирует все измеренные значения во время тестирования, обеспечивая легкий просмотр перед загрузкой и возможность анализа на ходу
• Интуитивно понятный пользовательский интерфейс, включающий визуальную и звуковую обратную связь, уменьшает ошибки настройки и измерения
• Функция сравнения пороговых значений позволяет настраивать несколько эталонных значений и пороговых значений для сопротивления и vo Уровень, обеспечивающий быструю обратную связь с результатами измерений
• Расширенные возможности анализа данных позволяют быстро сравнивать тенденции, анализировать результаты и создавать отчеты с помощью прилагаемого программного обеспечения для управления батареями.

Эти анализаторы батарей серии Fluke 500 предназначены для обслуживания, поиска и устранения неисправностей и тестирования производительности отдельных стационарные батареи и аккумуляторные батареи, используемые в критически важных приложениях резервного питания.Анализаторы обеспечивают высокую производительность, точность и достоверность результатов тестирования, помогая убедиться в том, что ваши батареи находятся в идеальном рабочем состоянии. Блоки обладают широким спектром функций тестирования батарей, от испытаний напряжением постоянного тока и сопротивления до тестирования полного состояния с использованием автоматического функционального теста цепочки, а также встроенной системы измерения температуры инфракрасного тестового зонда. Интуитивно понятный пользовательский интерфейс упрощает настройку и эксплуатацию этих анализаторов, а компактная прочная конструкция позволяет работать в сложных условиях.
Прилагаемое программное обеспечение для ПК позволяет быстро создавать отчеты в формате PDF, содержащие аналитическую графику и таблицы данных, или форматы электронной почты (модель BT521) с помощью файла csv в мобильном приложении. Модель BT521 имеет возможность беспроводной связи, позволяющую загружать данные во время измерения, а также возможность просматривать и отправлять данные по электронной почте через приложение iOS. Эти анализаторы аккумуляторов серии Fluke 500 позволяют быстро и точно контролировать состояние всех ваших стационарных аккумуляторов, чтобы обеспечить непрерывную работу ваших систем.

Доступно для продажи только в США и Канаде. 3 фута (1 м), наплечный и поясной ремень, магнитный ремень для подвешивания, компакт-диск с программным обеспечением для управления батареями FlukeView®, содержащий драйвер USB и руководства, мягкий чехол для переноски, два запасных предохранителя, литий-ионный аккумулятор BP500 7,4 В 3000 мАч и BC500 18 Зарядное устройство переменного тока.Модель BT520 также включает в себя два съемных светодиодных фонаря L300, набор интеллектуальных испытательных щупов BTL20 с удлинителем и 100 бумажных бирок для батареек.
