Xr2206 генератор в категории “Телекоммуникации и связь”
Конструктор генератор сигналов XR2206 1Гц-1МГц, СОБЕРИ САМ DIY st
Доставка по Украине
316.65 грн
411.24 грн
Купить
Конструктор генератор сигналов XR2206 1Гц-1МГц, СОБЕРИ САМ DIY lt
Доставка по Украине
327.13 грн
424.84 грн
Купить
Конструктор генератор сигналов XR2206 1Гц-1МГц, СОБЕРИ САМ DIY oo
Доставка по Украине
319.26 грн
414.62 грн
Купить
Конструктор генератор сигналов XR2206 1Гц-1МГц, СОБЕРИ САМ DIY, 106433
На складе
Доставка по Украине
240 грн
Купить
Конструктор генератор сигналов XR2206 1Гц-1МГц, СОБЕРИ САМ DIY
На складе в г. Ровно
Доставка по Украине
216 — 240 грн
от 15 продавцов
240 грн
Купить
Функциональный генератор сигналов XR2206 комплект DIY 1Hz-1MHz
Доставка по Украине
230 грн
Купить
Генератор сигналов XR2206
Доставка по Украине
314 грн
Купить
Набор генератор сигналов XR2206
На складе
Доставка по Украине
186.
60 грн
Купить
XR2206 (набор для самостоятельной сборки)
На складе в г. Киев
Доставка по Украине
342 грн
Купить
Конструктор генератор сигналов XR2206 1Гц-1МГц, СОБЕРИ САМ DIY
Доставка по Украине
по 240 грн
от 5 продавцов
240 грн
Купить
Крепление на штатив 1/4 3/8 для зонта, вспышки, C
Доставка по Украине
240 грн
Купить
Генератор сигналов XR2206 (кит набор) + корпус
Доставка по Украине
195 грн
Купить
Генератор сигналов XR2206 + корпус
Доставка по Украине
240 грн
Купить
Корпус для генератора сигналов XR2206
Доставка по Украине
55 грн
Купить
Конструктор генератор сигналов XR2206 1Гц-1МГц СОБЕРИ САМ DIY
Доставка по Украине
324 грн
344 грн
Купить
Смотрите также
Генератор импульсов Exar XR2206CP DIP16
Доставка из г. Одесса
137.72 грн
Купить
Одесса
Генератор импульсов HLF XR2206CP DIP16
Доставка из г.
Одесса
123.91 грн
Купить
Одесса
Генератор XR2206 (набор для самостоятельной сборки)
На складе в г. Киев
Доставка по Украине
225.6 — 229.5 грн
от 2 продавцов
229.50 грн
270 грн
Купить
XR2206 (набор для самостоятельной сборки) Конструктор Генератор
На складе в г. Киев
Доставка по Украине
300.80 грн
376 грн
Купить
Мини генератор сигналов аналоговый на XR2206 1Гц-1МГц DIY конструктор кит
На складе
Доставка по Украине
240 грн
Купить
Конструктор генератор сигналов XR2206 1Гц-1МГц, СОБЕРИ САМ DIY
На складе
Доставка по Украине
240 грн
Купить
Радиоконструктор Функциональный генератор на XR2206 + корпус
Доставка по Украине
335.79 грн
Купить
Генератор XR2206 (набор для самостоятельной сборки)
На складе в г.
Киев
Доставка по Украине
263.25 грн
351 грн
Купить
Набір сигналів генератора 1Hz-1MHz на XR2206
Доставка по Украине
462 грн
Купить
Конструктор генератор сигналов XR2206 1Гц-1МГц, СОБЕРИ САМ DIY
Доставка по Украине
по 240 грн
от 2 продавцов
240 грн
Купить
Генератора XR2206 (набір для самостійної збірки)
На складе в г. Киев
Доставка по Украине
257.55 грн
303 грн
Купить
Функциональный генератор сигналов XR2206 комплект DIY 1Hz-1MHz (17515)
Доставка по Украине
244 грн
Купить
Радио-конструктор генератор сигнала XR2206
Доставка из г. Чернигов
257 грн
Купить
Чернигов
Конструктор генератор сигналов XR2206 1Гц-1МГц, СОБЕРИ САМ DIY
Доставка по Украине
324 грн
347 грн
Купить
Генератор сигналов на микросхеме XR2206
Генератор сигналов на микросхеме XR2206, представленная схема позволяет генерировать высококачественные синусоидальные, треугольные или прямоугольные сигналы благодаря низкому коэффициенту искажения и хорошей линейности.
Широкий частотный диапазон (от 1 Гц до 1 МГц), а также регулируемая амплитуда делают его полезным инструментом для любителей электроники.
Краткие характеристики генератор сигналов на микросхеме XR2206.
— Диапазон частот: от 1 Гц до 820 кГц пять поддиапазонов
— Форма сигнала на выходе: синусоидальный, треугольный, прямоугольный
— Треугольный уровень выходного сигнала: 8,5 В пик-пик макс.
— Однополярный выход синхронизации
— Регулировка выхода: от 0 до ±6 В
— Синусоидальное гармоническое искажение: 0,5%
— Выходное сопротивление: 600 Ом
Как определить частотную характеристику усилителя или другого аудиоустройства? Что же, подаем на его вход заведомо известный сигнал и сравниваем его с помощью осциллографа с двумя каналами. Эти тесты должны проводиться на частотах, достигающими нескольких десятков кГц, а полоса определяется как диапазон частот, в пределах которого амплитуда выходного сигнала снижается максимум до -3 дБ.
Анализ, выполненный с помощью известного синусоидального сигнала, более чем достаточен для любого линейного устройства. Ведь многие экспериментаторы сами делают различные предусилители, усилители мощности и т.д. и поскольку приборы, необходимые для этого, достаточно дорогостоящие в этой небольшой статье предлагается схема простого генератора, но пригодного для настройки любительских конструкций.
Этот генератор сигналов на микросхеме XR2206 имеет три вида выходного сигнала синусоидальный, треугольный и прямоугольный с частотой от 1 Гц до 820 кГц и амплитудой 2,1 В (среднеквадратичное значение), что более чем достаточно для настройки предусилителя, усилителя мощности либо фильтра. Для улучшения показаний осциллографа схема имеет синхронизацию, которая создает импульсную составляющую (от 0 до 6 В) той же частоты, что и сигнал, присутствующий на основном выходе.
Принципиальная схема представлена на рисунке, на ней видно, что генератор состоит в основном на одной микросхеме XR2206, которая содержит синтезатор синусоидального сигнала с очень низким уровнем искажений и основной генератор. В частности, основой этой микросхемы является генератор прямоугольных импульсов с коэффициентом заполнения 50 %, выходной сигнал которого подается на интегратор R/C, способный преобразовать исходный сигнал в треугольный. Полученный таким образом сигнал формируется микросхемой, которая преобразовывается в синусоиду, взятой с выхода (вывод 2).
Таким образом, в зависимости от настройки, выполненной извне, микросхема XR2206 может выдавать синусоидальное или треугольное напряжение на выводе 2. Точнее, это переключатель SW2, установленный между контактами 13 и 14, который определяет режим работы микросхемы. Прямоугольный сигнал снимается с вывода 11 (SYNC OUT), обозначенного на принципиальной схеме как выход SYNC, амплитуда выходного сигнала также может быть уменьшена, если переключатель SW3 находится в положении HALF.
ГУН (генератор управляемый напряжением) работает на частоте, строго зависящей от емкости времязадающих конденсаторов С4-С8 (переключаемых переключателем SW1), установленного между выводами 5 и 6, а также цепь из резистора R4 (постоянный) + R13 (потенциометр), установленной между выводами 7 и минусом питания (вывод 12). Амплитуда выходного сигнала также может регулироваться подстроечным резистором R12, установленным между выводом 3 и землей. Управляя потенциометром R14, можно изменять выходное напряжение смещения и придавать ему примерно значение, равное полученному при помощи R12.
Но давайте немного подробней рассмотрим некоторые детали, чтобы понять, какие решения были приняты. Чтобы полностью охватить диапазон от 1 Гц до 820 кГц, необходимо было разделить его на пять поддиапазонов, каждый из которых был связан с одним из конденсаторов C4–C8, переключаемых переключателем SW1, это позволяет микросхеме XR2206 работать в пяти частотных диапазонах, в каждом из которых потенциометром R13 можно изменять частоту от минимума до максимума (в таблице в статье эти диапазоны частот указаны в соответствии с установленным положением SW1).
К этому входу также можно подвести пилообразный сигнал для получения «развертки», т. е. позволяющей микросхеме XR2206 выводить сигнал, частота которого в полосе, соответствующей положению переключателя, циклически изменяется от минимума до максимума и обратно (частота качания). Развертка очень полезна, поскольку генератор соединен с осциллографом, для просмотра частотной характеристики фильтра.
Интегратор, который внутри микросхемы формирует сначала треугольный, а затем синусоидальный сигнал, работает с максимальной выходной амплитудой, установленной резистором R17, а также сопротивлением, включенным последовательно на выводе 3. Это означает, что при переходе от одной формы сигнала к другой выход генератора будет выдавать совершенно разные уровни, однако резистором R12 можно произвольно изменять напряжение на выводе 3 от 0 В до максимума, установленного настройкой на выводе 1 (к этому выводу подключен резистор 4,7 кОм, небольшое значение, учитывая высокое входное сопротивление 100 кОм, которое, следовательно, не влияет на выходной уровень).
Симметрия создаваемого сигнала регулируется подстроечным резистором R9, включенным между выводами 15 и 16, это позволяет варьировать потенциал, подаваемый на эти выводы, для получения на выходе, полуволны, которая будет иметь одинаковую амплитуду и форму. Вывод 2 — это выход XR2206 (импеданс 600 Ом), на котором мы можем получать синусоидальный так и треугольный сигнал. Выбор выходной формы сигнала при помощи кнопки SW2, который подключает или отключает цепь R10/R11 между контактами 13 и 14 и, следовательно, формирования сигнала. Замкнутый позволяет включить синусоидальный сигнал, а разомкнутый треугольный. В обоих случаях амплитуда между выводом 2 и землей (микросхема работает от двухполярного источника питания) может достигать не более 6 В (2,1 В среднеквадратичного значения). Подстроечный резистор R10 позволяет подстроить искажение синусоиды, так как он подключается между 13 и 14 выводами только при замкнутом выключателе SW2.
Для синхронизации осциллографа можно использовать сигнал, присутствующий на выводе 11, который имеет частоту, вырабатываемую основным генератором, с пиковой амплитудой, соответствующей значению источника питания, т.
е. 12 В. Поскольку нам может понадобиться сигнал синхронизации, либо положительный, либо отрицательный, для этого установлен SW3, благодаря которому можно легко выбрать. Эта возможность достигается подключением вывода 11 к положительному питанию через два последовательных резистора одинакового номинала, таким образом, когда SYNC OUT микросхемы представляет отрицательное значение (-6 В), в точке соединения R6 и R7 имеют потенциал 0 В, когда вывод 11 находится на +6 В (высокий уровень), контакт HALF находится под потенциалом положительного источника питания. Да и еще хотелось добавить, что на Алиэкспресс есть такие наборы для сборки генератора с этой микросхемой.
Схема питается от двухполярного источника питания стандартного типа, сетевой трансформатор 230 В с вторичной обмоткой 6+6 В с центральной точкой, соединенной на корпус, выпрямительный мост РТ1, электролитические сглаживающие конденсаторы С9 и С10, два стабилитрона с резисторами R15 и R16. На выходе получаем стабилизированное напряжение -6,2 В/0/+6,2 В, необходимое для работы микросхемы XR2206.
Немного о настройке генератор сигналов на микросхеме XR2206, все, что вам нужно сделать, это включить схему и произвести минимум настроек (необходимых для нормальной работы и получения идеальных сигналов). При этом мы должны использовать осциллограф с полосой пропускания не менее одного мегагерца. Подключите щуп осциллографа к BNC OUT генератора, разомкните переключатель SW2, установите R9 примерно в среднее положение и выберем с помощью переключателя SW1 (положение 3, см. таблицу).
Проверяем (поигравшись с настройками осциллографа), что треугольный сигнал действительно присутствует на выходе (он, возможно, не будет идеальным, для придания ему симметричности отрегулируем подстроечным резистором R9 до тех пор, пока нарастающая не станет равной той же продолжительности, что и убывающая), эта настройка является решающей, потому что она также имеет значение на симметрии синусоиды (симметрия устанавливается на треугольном сигнале, потому что это проще, чем на синусоиде).
При использовании помните, что три BNC разъема используются для снятия синусоидального и треугольного выходного сигнала, а также прямоугольного импульсного сигнала синхронизации осциллографа, разъем (IN) является входом, зарезервированным для свипирования, на него может быть подан сигнал от -6 до 0 В для изменения выходной частоты (этот сигнал может быть получен от внешнего генератора, способного обеспечить прямоугольный, треугольный или синусоиду.
XR2206 Набор для самостоятельной сборки функционального генератора Обзор
В этом посте мы рассмотрим и рассмотрим набор для самостоятельной сборки функционального генератора XR2206. Генератор функций может быть дорогим аппаратным обеспечением, особенно для любителей электроники или новичков. Но, к счастью, есть действительно дешевые наборы для самостоятельной сборки, такие как тот, который мы собираемся показать вам, который может быть удобен для начинающих и энтузиастов электроники.
Рекомендуемое чтение: Обзор цифрового осциллографа DSO150
Функции генератора функций XR2206
Генератор функций XR2006 может создавать сигналы в диапазоне от 1 Гц до 1 МГц с регулируемой амплитудой. Вот наиболее важные особенности этого комплекта:
- Он основан на чипе XR2206;
- Диапазон частот: 1 Гц–1 МГц
- Регулируемая амплитуда и регулируемая частота
- Источник питания: 9-12 В (не входит в комплект)
Где купить?
Набор для самостоятельной сборки функционального генератора XR2206 стоит от 4 до 12 долларов. Мы получили наш комплект с eBay. Он также доступен на Banggood или Amazon.
Banggood – Geekcreit® XR2206 Функциональный генератор сигналов DIY Kit
Banggood – Geekcreit® XR2206 Функциональный генератор сигналов DIY Kit
7,08 $
10,23 $
КУПИТЬ СЕЙЧАС
Shrsl.com
eBay – Генератор функциональных сигналов XR2206 DIY Kit
eBay — Генератор функциональных сигналов XR2206 DIY Kit
7,99 $
в наличии
КУПИТЬ
eBay
Amazon – XR2206 Функциональный генератор сигналов DIY Kit
Amazon – XR2206 Функциональный генератор сигналов DIY Kit
нет в наличии
по состоянию на 31 января 2023 г.
9:47
КУПИТЬ
Amazon.com
Распаковка функционального генератора XR2206 DIY Kit
Когда вы получите комплект функционального генератора, вы найдете пластиковый пакет со всем, что вам нужно:
- Печатная плата;
- Акриловые детали для сборки корпуса;
- Сумка с электронными компонентами;
- И инструкцию по эксплуатации.
На рисунке ниже показаны все детали, входящие в комплект.
В этот комплект входят только компоненты с отверстиями. Это означает, что их легко припаять к печатной плате, даже если у вас нет большого опыта пайки. Кроме того, на печатной плате есть этикетки, которые показывают, где вы должны припаять каждый компонент.
Вам могут понравиться: Лучшие паяльники для начинающих
Сборка комплекта генератора функций XR2206
Сборка комплекта генератора функций — простая задача. Вам просто нужно припаять некоторые компоненты. Начните с пайки более коротких компонентов, а затем более высоких. Это облегчит работу по пайке.
Начните с пайки резисторов:
- Определите значение каждого резистора с помощью мультиметра или таблицы цветов резисторов.
- Обратитесь к руководству по эксплуатации, чтобы определить этикетку для каждого резистора
- Разместите резисторы на печатной плате
- Припаять резисторы к плате
- Обрежьте провода сзади
Далее припаиваем электролитические конденсаторы. Обратите внимание, что эти конденсаторы имеют полярность. Белая полоса на конденсаторе должна располагаться на белом полукруге, как показано на рисунке ниже.
Следующим шагом будет пайка керамических конденсаторов.
Эти конденсаторы имеют номер, который их идентифицирует.
Сравните их с руководством по эксплуатации, чтобы увидеть, где они должны располагаться на печатной плате. Например, этот керамический конденсатор должен быть помещен в маркировку C6, как показано ниже.
Наконец, припаяйте оставшиеся детали. Будьте осторожны при установке чипа XR2206. Убедитесь, что полукруг расположен в правильной ориентации, как показано на рисунке ниже.

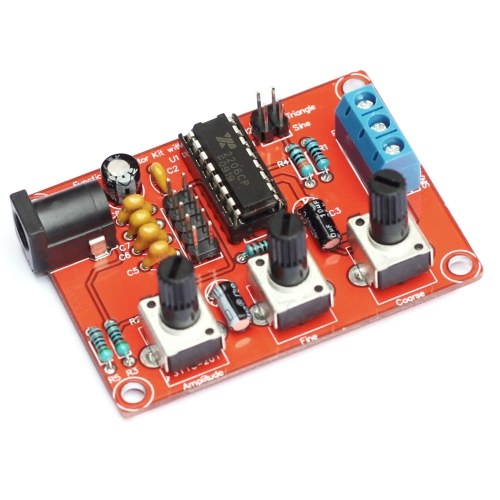

Вот как должна выглядеть ваша печатная плата:
Сборка акрилового футляра
В комплект входят акриловые детали для сборки футляра. Хотя корпус несложный в сборке, установить все на место может быть немного сложно.
Прежде чем собирать детали, снимите защитную клейкую ленту. Иначе потом будет сложнее.
Шурупы, которые идут в комплекте, немного маловаты и может показаться, что они не влезают на свое место, но они влезают. Вам нужно приложить некоторое усилие, чтобы вытащить винты вниз.
Эта задача немного трудна.
Кроме того, вы можете использовать горячий клей, чтобы склеить детали.
После сборки комплекта вы должны получить:

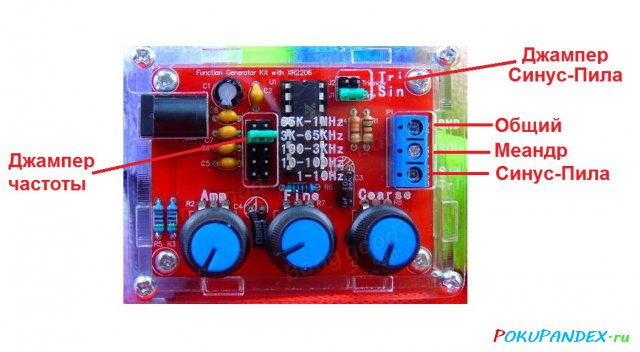

Генератор частоты поставляется с тремя ручками. Один для регулировки амплитуды, а два других для точной и грубой регулировки частоты. Там есть перемычка, которую нужно поменять местами, чтобы выбрать диапазон частот. Другая перемычка должна быть установлена правильно в соответствии с сигналом, который вы получаете на выходе.
Тестирование генератора функций XR2206 DIY Kit
Давайте проверим генератор функций. Подать питание от 9 до 12В. Для проверки этого комплекта вам понадобится осциллограф. Мы протестировали его с помощью недорогого цифрового осциллографа DSO150.
Функциональный генератор работал достаточно хорошо, выдавая синусоидальные, прямоугольные и треугольные сигналы.
Вот синусоидальная волна.
И треугольный сигнал.
При тестировании набора мы заметили, что вы не можете настроить амплитуду прямоугольной волны.
Подведение итогов
Таким образом, это хорошее оборудование, учитывая его цену. Менее чем за 10 долларов вы можете получить функциональный генератор с регулировкой амплитуды и частоты. Самый дешевый набор, который мы нашли, стоит около 4 долларов на eBay.
Banggood – Geekcreit® XR2206 Функциональный генератор сигналов DIY Kit
Banggood – Geekcreit® XR2206 Функциональный генератор сигналов DIY Kit
7,08 $
10,23 $
КУПИТЬ
Shrsl.com
eBay – Генератор функциональных сигналов XR2206 DIY Kit
eBay – Генератор функциональных сигналов XR2206 DIY Kit
7,99 $
в наличии
КУПИТЬ
eBay
Amazon – XR2206 Функциональный генератор сигналов DIY Kit
Amazon – Генератор функциональных сигналов XR2206 DIY Kit
нет в наличии
по состоянию на 31 января 2023 г.
9:47
КУПИТЬ
Amazon.com
Набор для самостоятельной сборки функционального генератора XR2206 отлично подходит любителям электроники для ремонта и отладки схем, а также для учебных целей. В комплект входят компоненты со сквозными отверстиями, их легко паять и собирать. Вы можете построить его примерно за полчаса.
Однако имейте в виду, что он не заменяет «настоящий» генератор функций. Если вы профессионал или ученый, вам нужен высококлассный генератор функций.
Одним из основных недостатков этого комплекта является отсутствие дисплея. Итак, вы не знаете значения параметров, которые вы устанавливаете. Вам нужен осциллограф, чтобы увидеть волны, которые вы генерируете.
Осциллограф может быть дорогим инструментом, но есть и недорогие самодельные осциллографы, подходящие для любителей, например, цифровой осциллограф DSO150.
Тем не менее, это отличный комплект, который можно использовать для генерации различных сигналов: синусоидальных, прямоугольных и треугольных с регулируемой частотой и амплитудой.
Мы надеемся, что этот обзор был вам полезен. У нас есть другие обзоры, которые могут вам понравиться:
- Обзор 2-канального генератора сигналов произвольной формы DDS FY6800
- Обзор комплекта для проверки транзисторов своими руками
- Обзор цифрового осциллографа JYETech DSO150
- Набор для сборки светодиодного куба 8x8x8 — как собрать и просмотреть
- 7 самодельных светодиодных комплектов, которыми вы будете гордиться
[Рекомендуемый курс] Изучение ESP32 с Arduino IDE
Зарегистрируйтесь на наш новый курс ESP32 с Arduino IDE. Это наше полное руководство по программированию ESP32 с помощью Arduino IDE, включая проекты, советы и рекомендации! Регистрация открыта, так что зарегистрируйтесь сейчас .
Другие курсы RNT
[электронная книга] Домашняя автоматизация с использованием ESP8266 »
Создавайте проекты IoT и устройства домашней автоматизации с помощью модуля Wi-Fi ESP8266.
[Курс] Создание системы домашней автоматизации »
Создание системы домашней автоматизации с использованием аппаратного и программного обеспечения с открытым исходным кодом.
[Курс] Пошаговые проекты Arduino »
Создайте 25 крутых проектов Arduino с помощью нашего курса, даже не имея опыта!
XR2206 схема генератора функций | ElecCircuit.com
Схема генератора функций XR2206 (генератор синусоидально-треугольно-квадратичных сигналов). Диапазон частот составляет от 1 Гц до 1 МГц. и может регулироваться VR3. Схема SEE XR2206 Функциональный генератор. OUTPUT Volt регулируется VR2. Для сборки SEE PCB XR2206 Генератор функций .
Ранее вы обнаружите, что генератор сигналов называется «Генератор функций» для использования на одной машине.
И платить придется не меньше, т.к. это очень большая сумма. Интересно или нет?
Как работает этот проект
Но теперь вы можете сделать это самостоятельно, с небольшими вложениями. Попробуйте сделать, как функции этого проекта. Сердцем этой схемы является микросхема XR-2206.
Структура которого состоит из четырех основных частей схемы.
1. Генератор управления напряжением ( VCO ), частота которого зависит от емкости конденсатора между контактами 5-6 и резистора между контактами 7-8.
Выход двусторонний. Во-первых, это сигнал синхронизации. или прямоугольный выходной сигнал, в качестве альтернативы сигнал секции подается на схему формы волны управления.
2. Форма волны управления. Она дает нам синусоидальную или треугольную форму волны в соответствии с требованиями путем изменения сопротивления ветвей 13-14.
3. Буферная схема будет отвечать за управление низкими значениями выходного импеданса схемы, а также за распространение на другие схемы.
Реальная прикладная схема, как показано ниже. Можно видеть, что переключатели S1 действуют как Диапазон частот , который может быть выбран третьим диапазоном.
1. 1-100 Гц
2. 100-10 000 Гц
3. 10 000-1 000 000 Гц
Однако, выбрав значение емкости между контактами 5-6.
Первая, отрегулируйте профиль частоты , изменив значение, достигнутое VR3.
Далее, VR2 используется для тонкой настройки коэффициента усиления схемы, а VR1 получает максимальное выходное напряжение 1 В. VR5 настраивается на , чтобы сбалансировать форму волны .
Затем переключатель SW2 служит для выбора выходного сигнала в виде синусоидальной или пилообразной волны.
Выходной сигнал может быть введен через буферную схему Q1, Q2 выведены на C9.
Для прямоугольного сигнала выход будет выводиться на 11 контакты IC2, а затем на транзисторов буфера схема получает выход для использования на выводе эмиттера.
Сигнал прямоугольной формы будет иметь мощность сигнала около 12 вольт от пика до пика, поэтому, если вы хотите использовать схемы TTL , используя напряжение 5 вольт . Также необходимо добавить схему преобразователя постоянного тока с IC-SN74LS00.
Детали приборов.
Похожие сообщения
ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ
Детали устройств.
IC1: LM7812 Регулятор напряжения 12 В постоянного тока
IC2: XR2206 Function Genertor
IC3: LM7805 5V DC voltage regulator
IC4: SN74LS00 Nand gate IC TTL
Q1: BC327 50V 800mA PNP Transistor
Q2, Q3, Q4: BC337 50V 800mA NPN Transistor
D1-D4 : DB101 Диодный мост
D5: 1N4148 75 В 150 мА Диоды
R1, R2, R12: резистор 4,7 кОм 1/4 Вт
R3, R4, R7, R9: резистор 27 кОм 1/4 Вт
R5, R6, R16: резистор 1 кОм 1/4 Вт
R8, R13: резистор 2,2 кОм 1/4 Вт
R10: резистор 3,3 кОм 1/4 Вт
R11: резистор 100 кОм 1/4 Вт
R14: 47 Ом 1/4W Резистор
R15: 10K 1/4W Резистор
C1, C8: 1000UF 25 В Электролитические конденсаторы
C2: 22UF 16V Electrytic Capacitors
C3, C7: 100V 25V Electrolycit Capacit
.
C5: 0,001UF 50 В полиэфирной конденсатор
C6: 10UF 25 В. 100K Потенциометр
VR4 (предустановка): потенциометр 1K
Эта схема требует достаточного питания. У вас есть этот? Если у вас его нет. Смотрим:Много схемы блока питания
Как собрать
Все оборудование кроме силового трансформатор 12 вольт . Мы можем собрать их на печатной плате, как показано ниже. Вы должны паять правильно и успешно. После успешной проверки. Уверен, что блок питания в цепи. И настроить цепь.
Индивидуальная настройка
Для начала установите переключатель SW1 в положение 2 (100–10000 Гц).
Второй, Отрегулируйте VR3 по центру, затем с помощью осциллографа проверьте выходные сигналы на положительных клеммах C9.
Затем переключатель SW2 находится в положении синусоиды. Затем отрегулируйте VR5 по центру.
Далее настройте VR4 до лучших волн.
