Как проверить обмотку двигателя: Как проверить электродвигатель мультиметром | Полезные статьи

Как проверить электродвигатель мультиметром: полезне советы

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Какие инструменты нужны
• 2 Какие электромоторы можно проверить мультиметром?
  • 2.1 Электромоторы бывают с питанием от тока:
• 3 Проверка электродвигателя внешним осмотром
• 4 Как найти обрыв или межвитковое замыкание
• 5 Проверка изоляции обмоток относительно корпуса
• 6 Проверка асинхронных трёхфазных двигателей с короткозамкнутым ротором
• 7 Проверка конденсаторных двигателей
• 8 Проверка моторов с фазным ротором
• 9 Проверка пускового конденсатора
• 10 Ремонт асинхронных двигателей
• 11 Испытание изоляции обмоток

В настоящее время используется множество бытовой техники, работа которой связана с электрическим двигателем. Его неисправность причиняет беспокойство и лишает привычного комфорта. Мультиметр — универсальный измерительный прибор, который позволяет самостоятельно провести первичную диагностику агрегата.

Какие инструменты нужны

В первую очередь потребуется непосредственно само устройство. Но перед тем как прозвонить электродвигатель мультиметром, нужно знать принципы работы этого прибора.

Основные функции стандартного измерителя позволяют измерить с достаточной точностью:

• величину активного сопротивления цепи электрическому току;
• постоянное напряжение;
• напряжение переменного тока.

Некоторые модели дополнительно дают проверить:

• целостность электрической цепи прозвонкой;
• величину емкости конденсатора.

Для вскрытия корпусов техники и моторов нужны отвертки, гаечные ключи, пассатижи, молоток. Благодаря этому набору, а также минимальным знаниям в электротехнике вопрос, как проверить электродвигатель мультиметром, легко выявить неисправности, которые устраняются самостоятельно.

Сложные повреждения ликвидируются сервисными мастерскими, где есть точное оборудование.

Какие электромоторы можно проверить мультиметром?

Электрические машины используют принцип вращения подвижной части относительно статичной за счет магнитной индукции, возникающей в катушках, по которым протекает электрический ток. В зависимости от типа питания они делятся на следующие:

Конструктивный элемент	Питающий ток
	Переменный	Постоянный
Неподвижный	Статор	Индуктор
Подвижный	Ротор	Якорь



Электромоторы бывают с питанием от тока:

• Постоянного, со схемными решениями упрощения регулировки мощности, оборотов.
• Переменного, одно или трехфазного. Они разделены:
  • синхронные, у них обороты ротора совпадает с частотой изменения индукции статора;
  • асинхронные. Количество оборотов не зависит от сети. Роторы таких двигателей различаются схемой соединения обмоток, могут быть:
    • короткозамкнутые, где роль обмоток выполняют алюминиевые или медные стержни, залитые в поверхность под углом к оси вращения, соединенные на торцах ротора кольцами;
    • фазные: концы уложенной в пазы сердечника катушки соединены «звездой» или «треугольником» с контактными ламелями на валу ротора.

Фазный ротор более сложен, его пусковые характеристики лучше, регулировки шире. Но чаще используют короткозамкнутый ротор из-за простоты конструкции, высокой надежности, меньшей цены.

Проверка электродвигателя внешним осмотром

До того как проверить обмотку электродвигателя мультиметром, нужно исследовать отключенный от сети мотор вместе со шнуром питания для поиска механических повреждений, следов пробоя изоляции или перегрева. Ось двигателя должна вращаться в подшипниках легко, без заеданий или заклиниваний. Не должно быть запаха горелой изоляции, растеканий масла, наплывов.

Отсутствие видимых повреждений может потребовать разборки двигателя для осмотра графитовых щеток, контактных ламелей, состояния катушек, их выводов. Замыкание электрической цепи вызывает нагрев, что проявляется в хорошо видимых изменениях цвета вблизи пробоя изоляции.

Как найти обрыв или межвитковое замыкание

Если следов повреждения не видно, тогда пора приступать к измерениям при помощи цифрового тестера. Для этого нужно сделать следующее:

1. Вставить измерительные щупы в гнезда на лицевой панели.
2. Переключателем режима выбрать прозвонку, соединить оголенные концы щупов, измеритель запищит. Разрыв прекратит звук. Так проверяется наличие, исправность элемента питания, измерительных шнуров, гнезд. Этот режим позволяет прозвонить цепь не глядя на индикатор, на слух.
3. Если прибор без пищалки, включается режим измерения сопротивления на самом нижнем пределе, обычно это «200» Ом. Совмещение наконечников шнура отразится на индикаторе мультиметра цифрами, обозначающими сопротивление провода щупов в пределах 0,6÷1,5 Ом.

Обрыв ищется прозвонкой или измерением сопротивления проводов, шнуров, всех катушек, предварительно разобрав соединение их концов. Ротор проверяется измерением каждой пары выводов.

Межвитковое замыкание обмоток, сделанных из относительно толстой проволоки с маленьким сопротивлением, мультиметром не определишь. Замыкание нескольких витков уменьшит общее сопротивление на доли ома, не отражаемые дисплеем.

Проверка изоляции обмоток относительно корпуса

Используя мультиметр в режиме измерения максимального сопротивления, можно убедиться, что нет плохой изоляции, замыканий на массу. Это опасно для жизни.

Все проверяется на отключенном от сети моторе. Один щуп прибора соединяется с корпусом, вторым касаются по всех выводов обмоток. Индикатор должен показывать обрыв, или большое, сотни мегаом, сопротивление во всех случаях.

Затем нужно проверить отсутствие пробоя изоляции между обмотками,  для чего щупы попарно подключают к выводам разных катушек. Индикатор не должен показывать сопротивление.

Проверка асинхронных трёхфазных двигателей с короткозамкнутым ротором

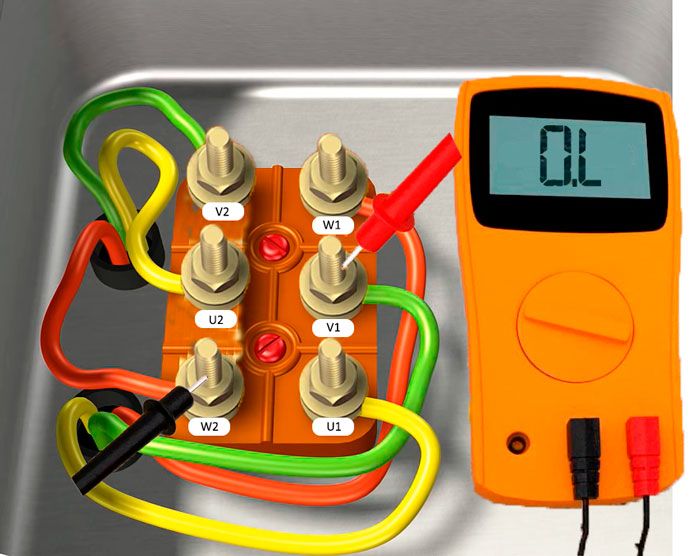

Трехфазный двигатель мультиметром проверяется быстро. Разобрав концы, мультиметром измеряют сопротивление каждого из них. Разница в величинах должна быть меньше 10%. Попутно нужно убедиться, что нет пробоя на корпус между катушками.

Точно место межвиткового замыкания покажет приспособление, сделанное из понижающего трехфазного трансформатора, к выводам подключается статор разобранного двигателя. Подается питание, внутрь помещается металлический шарик, который при исправных обмотках катается по внутренней поверхности. Если есть короткое замыкание витков – шарик прилипнет в этом месте.
Мастера, занимающиеся ремонтом, используют токовые клещи. Каждая фазная катушка одинакового сопротивления пропускает равный ток, если нет перекоса напряжения фаз. Если в одной ток больше – вероятнее всего там межвитковая неисправность.

Проверка конденсаторных двигателей

Асинхронный двигатель, где последовательно с одной из катушек которого включена емкость для создания сдвига фазы тока, является конденсаторным. Тест такого электромотора, кроме прозвонки, включает в себя проверку емкости, которая подбирается для создания сдвига фаз между катушками равным 90 градусов, чтобы вращающий момент ротора был максимальным.

Емкость рабочего конденсатора относительно мала, проверить ее можно, если мультиметр может мерять емкость, подсоединив к выводам детали, отключенной от схемы двигателя, предварительно кратковременно закоротив ее выводы.

Проверка моторов с фазным ротором

Тестирование мотора с фазным ротором похоже на проверку обычного асинхронного двигателя, дополнительно измеряют обмотки ротора. Их схема соединения выполняется «звездой» для питающей трехфазной сети напряжением 380 вольт либо для сети 220 используется «треугольник».

Измерения мультиметром проводятся по той же методике, что для статора.

Проверка пускового конденсатора

Уверенный запуск электродвигателя происходит, когда в момент включения питания параллельно рабочей емкости кратковременно подключается пусковой конденсатор. Он служит для создания на старте кругового магнитного поля, после начала вращения ротора отключается. Пусковой конденсатор легко проверить мультиметром, даже если в нем нет режима измерения емкости:

1. Конденсатор, предварительно разрядив замыканием выводов, отсоединяют от схемы электродвигателя, тщательно осматривают. Если есть трещины, вздутие корпуса, другие видимые повреждения — емкость можно менять на новую без проверки.
2. Выставить на тестере режим измерения сопротивления на пределе 2000 килоом, проверить работоспособность кратковременным соединением измерительных щупов.
3. Щупы соединить с выводами конденсатора. Разряженный, он начнет быстро заряжаться от щупов прибора. Емкость его относительно велика, много больше, чем у рабочего конденсатора. Индикатор мультиметра сначала покажет маленькое сопротивление, которое по мере заряжания емкости будет увеличиваться, потому что зарядный ток постепенно уменьшается. По окончании процесса мультиметр покажет бесконечно большое сопротивление, обрыв.
4. Перевернуть полярность подключения щупов к конденсатору, увидеть рост сопротивление, с индикацией обрыва в конце измерения. Этим подтвердится, что конденсатор исправен.
5. Проверить пробой пластин на корпус конденсатора, если он металлический, измеряя сопротивление между корпусом детали и каждым из выводов поочередно.

Индикатор тестера должен показать обрыв. Другие значения, это признак неисправности.

Ремонт асинхронных двигателей

Выявленные повреждения нужно устранять. Некоторые из них легко сделать дома, «на коленке», проверить электродвигатель мультиметром на 220 вольт достаточно просто. Другие потребуют обращения в ремонтную электротехническую мастерскую, где смогут устранить как механические повреждения, так и заменить или перемотать катушки.

Нельзя начинать сложный ремонт без условий, базы опыта и знаний.

Испытание изоляции обмоток

Эксплуатационная надежность электродвигателя обусловлена состоянием изоляции. Вибрация работающего двигателя, тепловые, химические процессы ухудшают электроизолирующие свойства. Поэтому при диагностике после ремонта нужно испытать в электротехнической лаборатории изоляцию.

Есть испытательный трансформатор, вторичное повышенное напряжение которого подается между одной из обмоток и остальными катушками, соединенными с корпусом электромотора. Величины испытательных напряжений:

Мощность электродвигателя, кВт	Испытательное напряжение, В
До 1	500+2Uноминальное
От 1, для номинального напряжения <100 вольт	1000+2Uн
От 1, для номинального напряжения >100 вольт	1000+2Uн, но не менее 1,5 кВ

Если ремонт выполнялся своими руками и нельзя проверить стендом, нужно испытать изоляцию мотора мегомметром. Он подает высокое напряжение, какого нет в мультиметре.

Проверяя электродвигатель мультиметром на 380 вольт, нужно учесть, что работы проводятся при отключенной сети. Работа с электричеством требует собранности, внимания, чтобы не получить удара током. Соблюдая меры безопасности, проверить исправность агрегата достаточно просто.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как проверить электродвигатель?

Поделиться:

Дата публикации: 13.10.2020

Проверку состояния изоляции электродвигателя необходимо выполнять перед его пуском в работу. Неисправность изоляции обмоток приводит к срабатыванию пусковой защиты, может вызвать повреждение моторного кабеля и двигателя. Работа неисправного оборудования нередко приводит к повреждениям линий электроснабжения, технологического оборудования, вызывает возгорание, может явиться причиной несчастного случая.
Рекомендуется периодически подвергать испытаниям не только устройства, находящиеся в работе, но и установки, используемые в работе после длительных простоев, выполнения ремонтов, замены подшипников. Новые электродвигатели также проверяются перед включением.
В паспорте двигателя указывается измерительное напряжение при проверке обмоток на электрическую прочность.

Меры безопасности перед началом работ

Существует множество вариантов прозвонить электродвигатель. Общее правило для всех способов – перед выполнением испытаний двигатель должен быть отключен от сети электропитания.
Перед началом испытаний визуально оценивается внешний вид электродвигателя. Изделие бракуется, если имеются механические повреждения станины, монтажных лап, подшипниковых щитов, клеммной коробки. При необходимости выполняется чистка поверхностей ребер охлаждения статора.
Для обеспечения корректных показаний измерительного прибора, необходимо отсоединить питающий кабель электродвигателя. На аппарат коммутации, включающий двигатель в работу, вывешивается предупредительный плакат. Дополнительно безопасность обеспечивается механической блокировкой узла подачи напряжения.

В качестве измерительных приборов применяются:
– цифровые мультиметры;
– мегомметры;
– испытательные стенды электротехнических лабораторий;
– тестеры.

Испытания изоляции двигателей мультиметром и тестером

Наиболее быстро определить состояние изоляции можно мультиметром или тестером. Проводить испытания с помощью этих приборов может один человек.
Открыв крышку клеммной коробки двигателя, проверяют схему подсоединения обмоток. Мультиметр переводится в режим омметра. Поочередно прикасаясь щупами прибора к выводным фазным контактам двигателя, определяют разность показаний. Межвитковое замыкание обмоток определяется сравнением замеренных значений с паспортными данными оборудования.
Если измеренные показания не совпадают, схема соединения разбирается, обмотки разъединяются и вызваниваются по отдельности. На наличие межвиткового замыкания указывает малое значение сопротивления обмотки или его полное отсутствие.

Статорные обмотки прозваниваются между собой и на корпус двигателя. В случае отсутствия сопротивления между обмотками и корпусом, электродвигатель отправляется на перемотку.
Соединение выводов обмоток у некоторых моделей двигателей подключается на корпус. Поэтому перед проведением испытаний необходимо уточнить схему подключения отводов.

Испытания изоляции мегомметром

Проверка состояния изоляции с помощью тестера или мультиметра не всегда позволяет определить точные показания. Погрешность измерения зависит от класса прибора, состояния и емкости аккумулятора или элементов питания.
Наибольшее распространение получил способ измерения сопротивления обмоток двигателя с помощью мегомметра.
При выполнении испытаний мегомметром необходимо соблюдать меры безопасности. Замеры с помощью этого прибора должны выполнять два человека. На промышленных предприятиях подобные испытания выполняют по специально оформленному бланку наряда-допуска.

Рекомендуется следующий порядок проведения испытаний мегомметром:
• устанавливается предел измерения. Для начала во избежание «зашкаливания», мегомметр выставляют на максимальное измеряемое значение;
• открывается клеммная крышка и проверяется отсутствие напряжения на электродвигателе;
• отсоединяется питающий кабель;
• подсоединяются клеммы прибора к обмоткам двигателя согласно инструкции, прилагаемой к мегомметру;
• нажимают кнопку «высокое напряжение» или вращают ручку индукторного мегомметра продолжительностью и со скоростью, указанной в паспорте мегомметра;
• фиксируют измеренное значение величины сопротивления;
• последующие измерения производят после возвращения стрелочного индикатора в нулевое положение на шкале прибора;
• по окончанию измерений, выполняют разряд мегомметра, путем наложения заземления на его клеммы.
Если в результате испытаний сопротивление изоляции будет незначительно ниже эксплуатационных характеристик, нужно выполнить разборку двигателя с дальнейшей сушкой обмоток статора. В зависимости от габаритов и условий, в качестве сушильного оборудования применяют тепловые пушки, электрические ТЭНы или лампы накаливания.
После чего испытания повторяют. При повторных неудовлетворительных показателях двигатель отправляют в ремонт.

Испытание оборудования в электротехнической лаборатории

Испытания в лабораторных условиях позволяют комплексно проверить состояние электродвигателя. Стендовые испытания дают полную оценку состояния не только изоляции, но и технических характеристик.
Недостатком такого способа является большой временной промежуток, в течение которого проводятся замеры. Это связано с процедурами выполнения демонтажных, транспортных, настроечных (в условиях лаборатории) и испытательных мероприятий. К тому же, после испытания на стенде, требуется обратная транспортировка, установка, подключение оборудования.

К услугам электротехнических лабораторий преимущественно обращаются для выполнения экспертизы, связанной с расследованиями инцидентов, аварийных ситуаций, несчастных случаев при эксплуатации оборудования.
