Генератор сигналов это: схема, принцип действия, устройство, виды

Генераторы сигналов – виды и особенности приборов

Генератор сигналов – один из важнейших технологических элементов в электронике и связи. Он используется для создания различных типов сигналов и частот, таких как тестирование, устранение неполадок и проектирование. Хотя стандартный генератор способен генерировать сигналы различной амплитуды, частоты и формы, на рынке доступно несколько различных видов устройств. В зависимости от типа, назначения и применения их функционал отличается. У многих приборов специфическое применение, например, модуляцию голоса и даже создание электронной танцевальной музыки.

Стандартный генератор сигналов по-прежнему используется в области разработки электроники, за последнее столетие он претерпел множество изменений. Рассмотрим некоторые из наиболее распространенных типов генераторов сигналов.

Наиболее распространенный класс генераторов, которые создают повторяющиеся и неповторяющиеся сигналы различной амплитуды и формы. Общие типы выходных сигналов включают разные волны:

• прямоугольную,
• синусоидальную,
• линейную или треугольную,
• пульсовую,
• сердечного ритма,
• гауссову пульсовую,
• произвольные.

Эти формы сигналов могут быть введены в испытательную схему и проанализированы, чтобы подтвердить правильность работы устройства.

Генераторы сигналов серии AFG компании Tektronix, поддерживают стандартные формы сигналов, сигналы произвольной формы и возможности ухудшения сигнала, способны выполнять широкий спектр прикладных задач.



Для большей гибкости многие формы сигналов могут быть загружены как шаги и воспроизведены в последовательности, включающей повторы, переходы и триггеры, чтобы определить порядок и количество повторений каждого шага. Используя комбинацию сигналов произвольной формы и последовательности, можно добиться чрезвычайно сложного и динамичного воспроизведения сигналов. Их часто используют в образовательных целях в университетах.

Генератор сигналов произвольной формы

Он похож на стандартный функциональный генератор, за исключением различных типов форм (пилообразные, ступенчатые, импульсные и треугольные волны), низких уровней полосы пропускания и ограниченного частотного диапазона. Также у прибора предустановленный список сигналов, которые он может генерировать, а пользователь может изменить их параметры, например, скорость воспроизведения, амплитуду и смещение, добавить базовые искажения или модуляцию.

Генератор сигналов произвольной формы серии AWG70000B – новейшее оборудование по частоте дискретизации, точности сигнала и памяти форм сигналов. Идеально для проектирования, тестирования, экспериментов, а также эксплуатации сложных компонентов и систем.

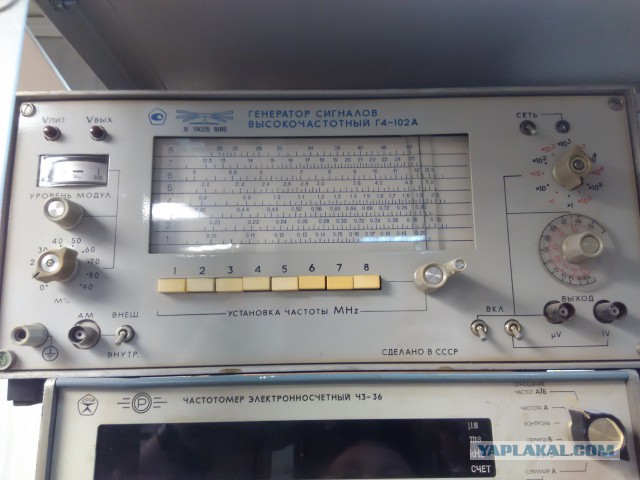

Генератор радиочастотных сигналов

Этот тип генератора используется для получения сигналов в определенном диапазоне полосы пропускания. Благодаря компактным габаритам их удобно использовать в различных областях применения – навигации, радиовещании, радарах, спутниках. Приборы производят два типа сигналов:

• аналоговые,
• цифровые.

Устройства аналогового типа были распространены задолго до появления цифровой электроники и до сих пор применяется в лабораториях. Например, серия генераторов аналоговых сигналов APSINX010 компании AnaPico способна охватывать диапазоны радиочастот от 9 кГц до 2, 4 и 6,1 ГГц. А комбинация хорошей чистоты сигнала, низкого фазового шума, быстрой скорости переключения и широкого диапазона выходной мощности вместе с компактными размерами, малым весом и низким энергопотреблением, делает инструменты удобными для использования в лабораториях, производственных цехах и на открытом воздухе.

Аналоговый генераторов РЧ сигналов от швейцарской компании AnaPico APSIN6010

Цифровые генераторы сигналов (векторные генераторы) – относительно новые и предлагают пользователям широкий функционал. Например, серия приборов AnaPico APVSG работает в непрерывном частотном диапазоне от 10 МГц до 40 ГГц, что обеспечивает:

• выдающуюся сверхбыструю развертку частоты CW,
• внутриимпульсную модуляцию,
• формирование импульса,
• низкий фазовый шум.

Векторный генератор сигналов AnaPico серии APVSG



Высокопроизводительный внутренний I / Q-модулятор позволяет настраивать формы волны модуляции и поддерживает специальные схемы модуляции, включая модуляцию авионики, такую как (VOR / ILS, MODE S или DME).

Устройством легко управлять с помощью сенсорного дисплея, а также получать удаленный доступ через Ethernet и USB с использованием стандартного языка команд SCPI.

Как выбрать генератор сигналов?

Приобретение нового оборудования может стать значительным вложением в лабораторию. Поэтому прежде, чем купить генератор сигналов, прочитайте несколько советов по подбору прибора.

Формы сигналов и модуляции

Важно заранее учитывать типы сигналов, которые могут быть получены с помощью генератора сигналов. Практически все приборы могут создавать распространенные формы сигналов:

• прямоугольные,
• синусоидальные,
• треугольные,
• пилообразные и т.д.

Более продвинутые генераторы сигналов способны генерировать сложные сигналы произвольной формы – аналоговые и цифровые модулированные сигналы, которые могут имитировать формы радиочастотных сигналов или модуляцию схемы, похожие на те, что используются в современных SDR или программно-определяемых радиостанциях

Пределы частоты

Одиночные генераторы используют для проверки отклика схемы на вход аналогового напряжения.

В зависимости от проверяемых цепей или сигналов, которые должны подаваться на вход проверяемого устройства, необходимо учитывать частотный диапазон генератора сигналов. Схемы постоянно переходят на все более высокие частоты по мере развития:

• высокоскоростных АЦП и ЦАП,
• увеличения числа низкочастотных радиочастотных схем.

Убедитесь, что выбрали генератор сигналов с используемым частотным диапазоном, чтобы удовлетворить текущие и будущие потребности в тестировании.

Разрешение

Большинство генераторов сигналов преобразуют цифровые сигналы в аналоговые напряжения, поэтому разрешение ЦАП становится критически важной характеристикой способности генераторов сигналов воссоздавать спроектированный сигнал. Если вам нужно высокое разрешение, поищите на их ЦАП генераторы сигналов с многобитным разрешением.

Частота дискретизации

Согласно теореме выборки Найквиста, любой сигнал, дискретизируемый с частотой, вдвое превышающей его самую высокую частотную составляющую, может быть полностью восстановлен. По этой причине частота дискретизации, а также частотный диапазон являются важными факторами при выборе хорошего генератора сигналов.

Выходное сопротивление

Еще одно важное соображение при покупке генератора сигналов – его способность управлять нагрузкой на выходе. Максимальная нагрузка определяется как функция выходного импеданса, измеренного в омах. Важно, чтобы сопротивление нагрузки соответствовало выходному сопротивлению. У большинства генераторов сигналов выходное сопротивление 50 Ом – это стандартный показатель для большинства компонентов цепи радиосигналов.

Возможность фазовой синхронизации

Многие радиочастотные системы требуют, чтобы различные сигналы синхронизировались по фазе. Чаще всего используется синхронизация по фазе с общим гетеродином или часами. Если это необходимо для схем, которые вы будете тестировать, важно, чтобы генератор сигналов включал возможность ввода внешних сигналов для фазовой синхронизации.



Генератор сигналов | это.

.. Что такое Генератор сигналов?

Генератор сигналов — это устройство, позволяющее получать сигнал определённой природы (электрический, акустический или другой), имеющий заданные характеристики (форму, энергетические или статистические характеристики и т. д.). Генераторы широко используются для преобразования сигналов, для измерений и в других областях. Состоит из источника (устройства с самовозбуждением, например усилителя охваченного цепью положительной обратной связи) и формирователя (например, электрического фильтра)

Содержание 1 Генераторы электрических колебаний 1.1 Генераторы гармонических колебаний 2 История 3 Устойчивость генераторов 3.1 Фазовый анализ генератора Мейснера 3.2 Фазовый анализ LC-генератора с СR положительной обратной связью 4 Применение 5 См. также 6 Примечания 7 Ссылки

Генераторы электрических колебаний

• По форме выходного сигнала:
  • Синусоидальных, гармонических колебаний (сигналов) (генератор Мейснера, генератор Хартли (индуктивная трёхточка), генератор Колпитца (ёмкостная трёхточка) и др. )^[1]
  • Прямоугольных импульсов — мультивибраторы, тактовые генераторы
  • Функциональный генератор — прямоугольных, треугольных и синусоидальных импульсов
  • Генератор линейно-изменяющегося напряжения (ГЛИН)
  • Генератор шума

Существуют также генераторы более сложных сигналов, таких, как телевизионная испытательная таблица

• По частотному диапазону:
  • Низкочастотные
  • Высокочастотные
• По принципу работы:
  • Стабилизированные кварцевым резонатором — Генератор Пирса
  • Блокинг-генераторы
  • LC-генераторы
  • RC-генераторы^[2][3]
  • Генераторы на туннельных диодах
• По назначению:
  • Генератор тактовых импульсов

Большинство генераторов являются преобразователями постоянного тока в переменный ток. Маломощные генераторы строят на однотактных усилительных каскадах. Более мощные однофазные генераторы строят на двухтактных (полумостовых) усилительных каскадах, которые имеют больший КПД и позволяют на транзисторах той же мощности построить генератор с приблизительно вдвое большей мощностью. Однофазные генераторы ещё большей мощности строят по четырёхтактной (полномостовой) схеме, которая позволяет приблизительно ещё вдвое увеличить мощность генератора. Ещё большую мощность имеют двухфазные и трёхфазные двухтактные (полумостовые) и четырёхтактные (полномостовые) генераторы.

Генераторы гармонических колебаний

Блок схема генератора

Генератор (производитель) гармонических колебаний представляет собой усилитель с положительной обратной связью. Усилитель с отрицательной обратной связью является дискриминатором (подавителем, активным фильтром). Усилитель генератора может быть как однокаскадным, так и многокаскадным.

Типовой график зависимости амплитуды выходного сигнала генератора от частоты

LC-генератор с перекрёстными связями на кольце из двух инверторов

Цепи положительной обратной связи выполняют две функции: сдвиг сигнала по фазе для получения петлевого сдвига близкого к n*2π и фильтра, пропускающего нужную частоту.

Функции сдвига фазы и фильтра могут быть распределены на две составные части генератора — на усилитель и на цепи положительной обратной связи или целиком возложены на цепи положительной обратной связи. В цепи положительной обратной связи могут стоять усилители.

Необходимыми условиями для возникновения гармонических незатухающих колебаний являются:
1. петлевой сдвиг фазы равный n*360°±90°,
2. петлевое усиление >1,
3. рабочая точка усилительного каскада в середине диапазона входных значений.
Необходимость третьего условия.
Петлевой сдвиг фазы и в триггере и в генераторе равен около 360°. Петлевое усиление в триггере почти вдвое больше, чем в генераторе, но триггер не генерирует, так как рабочие точки каскадов в триггере смещены на края диапазона входных значений и эти состояния в триггере устойчивы, а состояние со средней величиной входных значений — неустойчиво. Такой характеристикой обладает компаратор.
В гармоническом генераторе среднее состояние устойчивое, а отклонения от среднего состояния неустойчивые.

История

В 1887 году Генрих Герц на основе катушки Румкорфа изобрёл и построил искровой генератор электромагнитных волн.

В 1913 году Александр Мейснер (Германия) изобрёл электронный генератор Мейснера на ламповом каскаде с общим катодом с колебательным контуром в выходной (анодной) цепи с трансформаторной положительной обратной связью на сетку.^[4]

В 1914 году Эдвин Армстронг (США) запатентовал электронный генератор на ламповом каскаде с общим катодом с колебательным контуром во входной (сеточной) цепи с трансформаторной положительной обратной связью на сетку.

В 1915 году американский инженер из Western Electric Company Ральф Хартли, разработал ламповую схему известную как генератор Хартли, известную также как индуктивная трёхточечная схема («индуктивная трёхточка»). В отличие от схемы А. Мейсснера, в ней использовано автотрансформаторное включение контура. Рабочая частота такого генератора обычно выше резонансной частоты контура.

В 1919 году Эдвин Колпитц изобрёл генератор Колпитца на электронной лампе с подключением к колебательному контуру через ёмкостной делитель напряжения, часто называемый «ёмкостная трёхточка».

В 1932 году американец Гарри Найквист разработал теорию устойчивости усилителей, которая также применима и для описания устойчивости генераторов. (Критерий устойчивости Найквиста-Михайлова).

Позже было изобретено множество других электронных генераторов.

Устойчивость генераторов

Устойчивость генераторов складывается из двух составляющих: устойчивость усилительного каскада по постоянному току и устойчивость генератора по переменному току.

Фазовый анализ генератора Мейснера

Генераторы «индуктивная трёхточка» и «ёмкостная трёхточка» могут быть построены как на инвертирующих каскадах (с общим катодом, с общим эмиттером), так и на неинвертирующих каскадах (с общей сеткой, с общим анодом, с общей базой, с общим коллектором).

Каскад с общим катодом (с общим эмиттером) сдвигает фазу входного сигнала на 180°. Трансформатор, при согласном включении обмоток, сдвигает фазу ещё на приблизительно 180°. Суммарный петлевой сдвиг фазы составляет приблизительно 360°. Запас устойчивости по фазе максимален и равен почти ± 90°. Таким образом генератор Мейснера относится, с точки зрения теории автоматического управления (ТАУ), к почти идеальным генераторам. В транзисторной технике каскаду с общим катодом соответствует каскад с общим эмиттером.

Фазовый анализ LC-генератора с СR положительной обратной связью

LC-генераторы на каскаде с общей базой наиболее высокочастотны, применяются в селекторах каналов почти всех телевизоров, в гетеродинах УКВ приёмников. Для гальванической развязки в цепи положительной обратной связи с коллектора на эмиттер стоит CR-цепочка, которая сдвигает фазу на 60°. Генератор работает, но не на частоте свободных колебаний контура, а на частоте вынужденных колебаний, из-за этого генератор излучает две частоты: большую — на частоте вынужденных колебаний и меньшую на частоте свободных колебаний контура. При первой итерации две частоты образуют четыре: две исходные и две суммарноразностные. При второй итерации четыре частоты производят ещё большее число суммарноразностных частот. В результате, при большом числе итераций получается целый спектр частот, который в приёмниках смешивается с входным сигналом и образует ещё большее число суммарноразностных частот. Затем всё это подаётся в блок обработки сигнала. Кроме этого, запас устойчивости работы по фазе этого генератора составляет +30°. Чтобы уменьшить шунтирование контура каскадом применяют частичное включение контура через ёмкостной делитель, но при этом происходит дополнительный перекос фазы. При одинаковых ёмкостях дополнительный перекос фазы составляет 45°. Суммарный петлевой сдвиг фазы 60°+45°=105° оказывается больше 90° и устройство попадает из области генераторов в область дискриминаторов, генерация срывается. При оптимально рассчитанном емкостном делителе запас устойчивости по фазе составляет менее 30°.

Генератор Мейснера на каскаде с общей базой, с частичным включением контура без перекоса фазы.

Если в «ёмкостной трёхточке» на каскаде с общей базой в цепи положительной обратной связи вместо CR-цепочки включить трансформатор со встречным включением обмоток, то петлевой сдвиг фазы составит около 360°. Генератор станет почти идеальным. Чтобы уменьшить шунтирование контура каскадом и не внести дополнительного перекоса фазы, нужно применить частичное включение контура без дополнительного перекоса фазы через два симметричных отвода от катушки индуктивности. Такой генератор излучает одну частоту и имеет наибольший запас устойчивости по фазе (± 90°).

Применение

Далеко не полный список устройств, в которых применяются генераторы сигналов:

• Устройства связи — радиоприемники (гетеродин в супергетеродинных радиоприёмниках), телевизионные приемники, мобильные телефоны, приёмопередатчики, аппаратура передачи данных и др.
• Измерительные приборы — осциллографы, измерительные вольтметры, амперметры и др.
• Медицинское оборудование — электрокардиографы, томографы, рентгенографы, электронные тонометры, аппараты для ультразвукового исследования (УЗИ), физиотерапевтические приборы и др.
• эхолоты.
• Бытовая техника — программируемые стиральные машины, СВЧ-печи, посудомоечные машины и др.

См. также

• Электронный усилитель
• Фильтр
• Автогенератор
• Генератор, управляемый напряжением
• Генератор Мейснера (Генератор Армстронга)
• Генератор Хартли
• Генератор Колпитца
• Генератор Клаппа
• Генератор Вачкара
• Генератор Пирса (кварцевый)
• RC-генератор
• Критерий устойчивости Найквиста-Михайлова
• Измерительный генератор
• Гетеродин
• Стабильность частоты

Примечания

1. ↑ http://logic-bratsk.ru/radio/ewb/ewb2/CHAPTER2/2-8/2-8-1/2-8-1.htm На рис.8.1.а) изображён генератор Мейснера, а не генератор Хартлея
2. ↑ http://radiomaster.ru/stati/radio/gen.php Рис.1.7 RC-генератор на транзисторе. Рис.1.8 RC-генератор с мостом Вина.
3. ↑ http://logic-bratsk.ru/radio/ewb/ewb2/CHAPTER2/2-8/2-8-1/2-8-1.htm Рис.8.9. RC-генератор с трёхзвенной фазосдвигающей цепочкой (а) и осциллограмма выходного сигнала (б)
4. ↑ http://historic. ru/books/item/f00/s00/z0000027/st054.shtml Радиотехника и радиофизика

Ссылки

• Шамшин И. Г., История технических средств коммуникации. Учеб. пособие., 2003. Дальневосточный Государственный Технический Университет.
• http://radiomaster.ru/stati/radio/gen.php Генераторы синусоидальных колебаний
• http://projects.org.ua/project/generators/generators.html Генераторы

Типы и технологии » Заметки по электронике

Многие типы генераторов сигналов используются во многих тестовых системах, подающих стимул на тестируемое устройство.

---

Генераторы сигналов включает:
Основы генератора сигналов

Типы генераторов сигналов: Основы генератора радиочастотных сигналов Генератор сигналов произвольной формы Генератор функций Генератор импульсов

---

Генератор сигналов — это часть испытательного оборудования, которое генерирует электрический сигнал в форме волны. Это используется в качестве стимула для тестируемого элемента.

Генераторы сигналов

во всех их формах широко используются в системах тестирования и разработки вместе с другими измерительными приборами.

Глядя на то, что такое генератор сигналов, можно увидеть, что они бывают разных форм — существует множество типов генераторов сигналов, каждый из которых используется для обеспечения различной формы сигнала. Некоторые из них обеспечивают РЧ-сигналы, другие — аудиосигналы, некоторые могут обеспечивать различные формы волны, а третьи — только импульсы.

Генераторы сигналов

используются уже много лет. Ранние типы были очень простыми по стандартам современных различных типов генераторов сигналов. Уровни производительности, а также разнообразие доступных объектов увеличились и улучшились.

Что такое генератор сигналов

Генераторы сигналов

выпускаются в различных формах, способных генерировать различные формы сигналов для различных тестовых приложений. Некоторые из этих контрольно-измерительных приборов предназначены для тестирования радиочастот, в то время как другие используются для тестирования звука, возможно, в качестве генератора синусоидального сигнала и т. д., а третьи — для подачи импульсов, возможно, для возбуждения цифровых схем. Существуют тысячи различных приложений для генераторов сигналов.

Однако они отличаются от контрольно-измерительных приборов, таких как осциллографы, цифровые мультиметры, анализаторы спектра и т. д., тем, что они не измеряют сигнал, а генерируют сигнал, подаваемый на тестируемое устройство.

Соответственно стоит определить генератор сигналов:

Генератор сигналов Определение:

Генератор сигналов — это электронный измерительный прибор, который создает или генерирует повторяющиеся или неповторяющиеся сигналы. Форма волны может быть разной формы и амплитуды. Генераторы сигналов всех типов в основном используются при проектировании, производстве, обслуживании и ремонте электронных устройств.

Обзор типов генераторов сигналов

Глядя на определение того, что такое генератор сигналов, можно увидеть, что существует множество различных типов генераторов сигналов.

каждый тип генератора сигналов будет предназначен для определенного использования: некоторые для низкочастотных сигналов, другие обеспечивают сигналы особой формы, некоторые могут иметь запрограммированные в них формы сигналов, а другие могут использоваться для радиочастотного и микроволнового проектирования.

В результате необходимо понимать, что представляет собой каждый тип генератора, потому что их можно использовать в самых разных приложениях.

• Генератор сигналов произвольной формы :   Генератор сигналов произвольной формы — это тип генератора сигналов, который создает сигналы очень сложной формы, которые могут быть заданы пользователем. Эти сигналы могут быть практически любой формы и могут быть введены различными способами, вплоть до указания точек на сигнале.

  По сути, генератор сигналов произвольной формы можно рассматривать как очень сложный генератор функций.

  Будучи значительно более сложными, генераторы сигналов произвольной формы стоят дороже, чем функциональные генераторы, и часто их полоса пропускания более ограничена из-за методов, необходимых для генерации сигналов.


  Подробнее о . . . . Генератор сигналов произвольной формы, AWB.



• Генератор звуковых сигналов:   Как следует из названия, этот тип генератора сигналов используется для аудиоприложений. Такие генераторы сигналов работают в звуковом диапазоне, обычно примерно от 20 Гц до 20 кГц и более, и часто используются в качестве генераторов синусоидальных колебаний. Они часто используются при аудиоизмерениях частотной характеристики и для измерения искажений. В результате они должны иметь очень плоскую характеристику, а также очень низкий уровень гармонических искажений.
• Функциональный генератор:   Функциональный генератор — это тип генератора сигналов, который используется для генерации простых повторяющихся сигналов. Обычно этот тип генератора сигналов генерирует сигналы или функции, такие как синусоидальные, пилообразные, прямоугольные и треугольные сигналы.

  Ранние генераторы функций, как правило, полагались на схемы аналоговых генераторов, которые напрямую создавали формы сигналов. Современные генераторы функций могут использовать методы цифровой обработки сигналов для генерации сигналов в цифровом виде, а затем преобразовывать их из цифрового в аналоговый формат.

  Многие генераторы функций имеют тенденцию ограничиваться более низкими частотами, поскольку именно здесь часто требуются формы сигналов, создаваемые этим типом генератора сигналов. Однако возможно получение более высокочастотных версий.


  Подробнее о . . . . Генератор функций.



• Генератор импульсов:   Как следует из названия, генератор импульсов представляет собой разновидность генератора сигналов, создающего импульсы. Эти генераторы сигналов часто представляют собой генераторы логических импульсов, которые могут генерировать импульсы с переменной задержкой, а некоторые даже предлагают переменное время нарастания и спада. Импульсы

  часто нужны при тестировании различных цифровых, а иногда и аналоговых схем. Способность генерировать импульсы позволяет запускать цепи или посылать последовательности импульсов на устройство для обеспечения требуемого стимула.


  Подробнее о . . . . Генератор импульсов.



• Генератор радиочастотных сигналов:   Как следует из названия, этот тип генератора сигналов используется для генерации радиочастотных или радиочастотных сигналов.

  Типовой генератор радиочастотных сигналов Генератор радиочастотных сигналов может использовать различные методы для генерации сигнала. В генераторах аналоговых сигналов использовались автономные генераторы, хотя в некоторых для повышения стабильности использовались методы частотной автоподстройки частоты. Однако большинство генераторов радиочастотных сигналов используют синтезаторы частоты для обеспечения необходимой стабильности и точности. Могут использоваться как методы фазовой автоподстройки частоты, так и методы прямого цифрового синтеза. Генераторы радиочастотных сигналов часто имеют возможность добавлять модуляцию к форме волны. Генераторы нижнего уровня могут иметь возможность добавлять AM или FM, но высокопроизводительные генераторы ВЧ-сигналов могут добавлять форматы модуляции OFDM, CDMA и т. д. . поэтому их можно использовать для тестирования сотовых и беспроводных систем.


  Подробнее о . . . . Генератор радиочастотных сигналов.



• Генератор векторных сигналов: Генератор векторных сигналов — это тип генератора радиочастотных сигналов, который генерирует радиочастотные сигналы со сложными форматами модуляции, такими как QPSK, QAM и т. д.

  Векторные генераторы сигналов, как правило, используются для тестирования современных данных. системы связи, все, от Wi-Fi до 4G, мобильных телекоммуникационных систем 5G и многих других решений для подключения, в которых используются передовые формы волны. Поскольку в этих формах сигналов используются схемы модуляции, а в формах сигналов используется информация о фазе, часто требуется векторный генератор сигналов.


Форматы генератора сигналов

Как и другие формы испытательного оборудования для электроники, генераторы сигналов доступны в различных форматах. Доступные типы форматов в определенной степени зависят от точного типа генератора сигналов, но есть несколько вариантов, которые могут быть доступны.

• Традиционное оборудование для стендовых испытаний:   Традиционное оборудование для стендовых испытаний — это то, что приходит на ум, когда речь идет об испытательных приборах. Автономная коробка, которая включает в себя сам генератор, а также источник питания, функции управления, дисплей и внешние элементы управления, обычно считается испытательным оборудованием. Эти тестовые инструменты охватывают наибольший объем, но не всегда являются наиболее подходящими, поскольку другие варианты также могут иметь свои преимущества.
• Плата прибора для тестирования стойки:   Существуют тестовые модули, которые можно вставить в тестовую стойку Ранние стоечные системы включали VXI, но сегодня наиболее широко используется PXI. Основанный на популярном стандарте ПК, известном как PCI, PXI является открытым стандартом, управляемым PXI Systems Alliance, PXISA, который взял стандарт PCI и обновил его для приложений контрольно-измерительных приборов. Стойка состоит из базовой 19-дюймовой стоечной системы, которая включает блок питания, а первый слот зарезервирован для контроллера или связи с внешним ПК. Остальные слоты для карт можно использовать для контрольно-измерительных приборов. Доступен широкий выбор генераторов сигналов, генераторов функций, генераторов сигналов произвольной формы и т. д. Такой подход идеален для построения автоматизированной системы с несколькими узлами. Несмотря на то, что может показаться на первый взгляд, можно получить испытательные приборы PXI с очень высокими характеристиками, многие из которых не уступают по характеристикам стендовому испытательному оборудованию.
• Генератор USB-сигналов:   Еще одним вариантом для многих измерительных приборов в наши дни является использование мощности ПК для выполнения нескольких функций измерительного прибора. Тестовый модуль обеспечивает функциональность тестового оборудования, в данном случае генерируя сигнал, но питание, элементы управления и индикация обеспечиваются ПК. Это позволяет покупать гораздо более дешевые инструменты, сохраняя при этом возможности и производительность.
• Использовать форму волны, сгенерированную компьютером:   В некоторых случаях можно сгенерировать форму волны в цифровом виде на компьютере с помощью приложения или программы генератора сигналов. Результирующий сигнал может быть отправлен через аудиоразъем звуковой карты. Этот маршрут предлагает очень дешевый способ создания сигнала, но он ограничен выходом звука ПК или звуковой карты. Это может быть идеальным для некоторых приложений, но окончательный вывод очень зависит от звука или вывода с ПК, и этот путь, возможно, не лучший вариант, если требуется вывод с гарантированной производительностью.

Существует множество различных форматов генераторов сигналов в зависимости от физического формата измерительного прибора. Если требуется автономное оборудование, часто идеальным вариантом является стендовое испытательное оборудование, но для систем и областей, где доступны ПК, другие варианты могут подойти лучше.

Различные типы генераторов сигналов могут создавать различные типы сигналов. Их можно использовать в различных приложениях, некоторые тестируют радиочастотное оборудование, другие обеспечивают стимулы для логических плат, а третьи используются во множестве различных областей для обеспечения различных необходимых стимулов. При рассмотрении того, что такое генератор сигналов, необходимо определить тип генератора, необходимого для данной работы.

Другие тестовые темы:
Анализатор сетей передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра LCR-метр Измеритель наклона, ГДО Логический анализатор ВЧ измеритель мощности Генератор радиочастотных сигналов Логический пробник PAT-тестирование и тестеры Рефлектометр во временной области Векторный анализатор цепей PXI ГПИБ Граничное сканирование / JTAG Получение данных
    Вернуться в меню “Тест”. . .

Генераторы сигналов / Источники сигналов

Просмотреть технический обзор генератора сигналов

Генераторы сигналов

с непревзойденной чистотой и точностью

Независимо от того, работаете ли вы над универсальными или отраслевыми приложениями, такими как 5G, автомобилестроение, аэрокосмическая промышленность и оборона, наши платформы генератора сигналов позволяют вам :

• Широчайший выбор генераторов сигналов — от генерации основных сигналов до прослеживаемых решений метрологического уровня — соответствует вашим требованиям к испытаниям
• Стимулируйте свое устройство и систему, используя реалистичные сигналы с высочайшей целостностью сигнала
• Снизьте стоимость владения за счет длительных циклов калибровки и наиболее полных решений для самостоятельного обслуживания

Найдите подходящий вам источник сигнала

Мы предлагаем широчайший выбор генераторов сигналов от основной полосы частот до 110 ГГц с частотным расширением до 1,1 ТГц. Каждый генератор сигналов, от базовой до расширенной функциональности, обеспечивает эталонную производительность в своем классе.

Векторные генераторы сигналов VXG

От 1 МГц до 110 ГГц

Первый в мире векторный генератор сигналов 110 ГГц с полосой модуляции до 5 ГГц и объединением каналов. Современная генерация сигналов для тестирования 5G и спутниковой связи.

Гибкие генераторы сигналов серии X — UXG

От 10 МГц до 40 ГГц

Усовершенствованные генераторы сигналов, обеспечивающие непревзойденную производительность в таких областях, как скорость переключения и управление фазой, что позволяет точно моделировать сценарии с несколькими излучателями для радаров, РЭБ и тест антенны

Генераторы сигналов PSG

от 100 кГц до 67 ГГц

Самые надежные в отрасли генераторы микроволновых сигналов. Обладая производительностью метрологического класса и развивающимися возможностями, они могут удовлетворить ваши потребности в тестировании сейчас и в будущем.

Генераторы сигналов серии X — MXG, EXG и CXG

от 9 кГц до 40 ГГц

Чистая и точная альтернатива аналоговому генератору сигналов PSG с преимуществами в размере, скорости и стоимости

Генераторы сигналов в формате PXI

От 1 МГц до 44 ГГц

Гибкая масштабируемая модульная платформа, обеспечивающая быстрое переключение амплитуды и частоты для сокращения времени испытаний. Оптимизирован для проверки ВЧ- или СВЧ-проектов и условий производственных испытаний.

N9310A Генератор радиочастотных сигналов

от 9 кГц до 3 ГГц

Универсальный генератор радиочастотных сигналов, идеально подходящий для производства, обучения и сервисного обслуживания

Посмотреть все

Программное обеспечение PathWave Signal Generator

Программное обеспечение PathWave Signal Generator представляет собой гибкий набор инструментов для создания сигналов, которые сокращают время, затрачиваемое на моделирование сигналов. Его оптимизированные по характеристикам опорные сигналы, подтвержденные Keysight, улучшают характеристику и проверку ваших устройств.

• Создание опорных сигналов с оптимизированными характеристиками

• Проверка компонентов, передатчиков и приемников

• Убедитесь, что конструкции соответствуют последним стандартам

• Создание сигнала скорости и сокращение времени моделирования

Посмотреть брошюру по генератору сигналов PathWave

Исключите неопределенность результатов испытаний с помощью надежного источника сигнала

В гонке за более быстрый выход на рынок вам нужны результаты испытаний, которым вы можете доверять. Выбор правильного, надежного инструмента для работы может иметь значение.

Эксперт по тестированию Keysight описывает основы генераторов сигналов в официальном документе ниже. Это поможет вам сделать осознанный выбор при выборе следующего источника РЧ.

Расширьте возможности своего генератора сигналов с помощью подходящих инструментов

Расширьте функциональные возможности своего испытательного прибора уже сегодня, сочетая его с подходящими аксессуарами для повышения производительности и подходящим программным обеспечением Keysight PathWave для проектирования и автоматизации тестирования, которое ускорит разработку вашей продукции.

См. Совместимое программное обеспечение См. совместимые аксессуары

Генерация сигналов PathWave

Создание сигналов для широкого спектра сигналов общего назначения или стандартных сигналов

PathWave System Design (SystemVue)

Среда автоматизации электронного проектирования для физического уровня беспроводных и коммуникационных систем

Программное обеспечение для повышения производительности

Удаленное подключение, контроль, калибровка и управление приборами

Services

Улучшите тестирование с помощью нашего портфолио услуг по калибровке, обновлению технологий, финансированию и оптимизации

Избранные ресурсы

Каталог решений для генерации сигналов

Keysight предлагает широкий спектр инструментов, которые помогут вам генерировать сигналы, необходимые для эффективного тестирования вашего устройства. Достигайте своих целей проектирования с помощью нашего выбора аналоговых, радиочастотных и передовых микроволновых генераторов сигналов и программного обеспечения.

PathWave Signal Generation

Signal Studio сокращает время, затрачиваемое на генерацию сигналов, с помощью оптимизированных по характеристикам сигналов Keysight и программного обеспечения для создания сигналов. Узнайте больше в этой брошюре.

Выбор генератора сигналов

В этом руководстве представлен обзор и параллельное сравнение, которые помогут определить, какой генератор сигналов вам подходит.

Генератор сигналов

: основы радиочастот — часть 2

В части 2 мы познакомим вас с генераторами сигналов, их основными характеристиками и способами устранения неопределенностей в результатах испытаний с помощью надежного генератора сигналов.

Как свести к минимуму погрешность измерений с помощью генераторов ВЧ-сигналов

Узнайте, как свести к минимуму погрешность измерений с помощью подходящего генератора ВЧ-сигналов и измерительного программного обеспечения для эффективного тестирования тестируемого устройства.

Основы векторных генераторов сигналов. Часть 2. Режим воспроизведения сигналов

Векторные генераторы сигналов обеспечивают точные и стабильные тестовые сигналы для тестирования приемников и определения характеристик радиочастотных компонентов. Знание основ векторных генераторов сигналов — первый шаг.

Тест приемника

: преодоление пяти основных проблем

Узнайте, как решить пять основных проблем при разработке беспроводных приемников.

Понимание требований к фазовому шуму и варианты выбора при генерации сигналов

Узнайте об основах генератора сигналов фазового шума и способах оптимизации фазового шума для вашего приложения.

3 Тактика настройки генерации фазокогерентного РЧ-сигнала

Методы с несколькими антеннами, такие как многовход-многовыход (MIMO) и формирование луча, могут помочь вам добиться разнесения, мультиплексирования и усиления антенны для улучшения спектральной эффективности и ОСШ. Этот информационный документ поможет вам понять фазовую когерентность и почему она важна, а также предложит тактику генерации фазово-когерентных сигналов.

Тестирование и поиск и устранение неисправностей в конструкциях приемников цифровой радиосвязи

В этих указаниях по применению рассматриваются основные принципы измерения, связанные с тестированием и поиском и устранением неисправностей приемников цифровой связи, особенно тех, которые используются в цифровых радиочастотных сотовых системах. Приведены настройки измерений для проверки производительности приемника и даны советы по устранению неполадок.

Просмотреть все ресурсы

Часто задаваемые вопросы – Генераторы сигналов

Что такое генератор сигналов?

Инженеры используют генератор сигналов для создания повторяющихся сигналов для проектирования, тестирования и производства систем и отдельных компонентов. Генератор сигналов — это общий термин для более широкого семейства инструментов. Другими распространенными названиями являются источники сигналов, источники и сигналы.

Узнайте о технических характеристиках генератора сигналов в нашем блоге Узнайте основы точности генератора сигналов

Какие бывают типы генераторов сигналов?

Генераторы сигналов бывают различных типов:

• Генератор аналоговых сигналов

• Векторный генератор сигналов

• Генератор сигналов произвольной формы

• Генератор радиочастотных сигналов

• Генератор функций
• Генератор импульсов

• Цифровой генератор шаблонов

Что такое генератор радиочастотных сигналов?

Генераторы радиочастотных сигналов создают формы сигналов, необходимые для тестирования приложений, использующих радиочастоты. Одним из типов генераторов РЧ-сигналов является генератор аналоговых сигналов (ASG), который создает сигналы с амплитудной модуляцией (AM), частотной модуляцией (FM), фазовой модуляцией и импульсной модуляцией.
