Описание и характеристики герконового датчика

Что такое герконовый датчик, его устройство и предназначение.

Герконовый датчик – это датчик, использующийся для слежения за перемещениями поршня в пневмоцилиндре, открытием и закрытием створок, охраны, сигнализации. Они используются как датчики положения и концевые выключатели.

Герконовый датчик состоит из модуля, поплавка, чувствительного элемента, магнита и зонда.

Какие бывают герконовые датчики?

Герконовые датчики классифицируют по нескольким параметрам:

• по функционалу датчики бывают:

1. Нормально-замкнутые контакты замкнуты в нормальном состоянии, а при воздействии магнитного поля они размыкаются.

2. Нормально-разомкнутые при отсутствии магнитного поля контактная группа разомкнута, и при воздействии поля она замыкается.

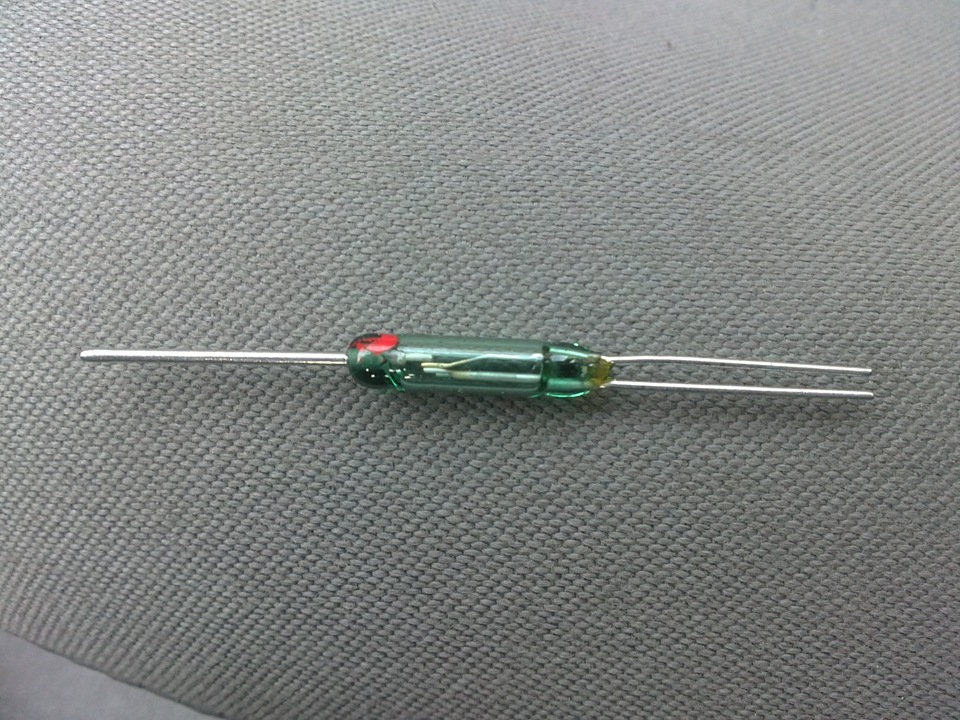

3. Переключающие помимо двух контактов есть ещё и третий контакт, на который геркон переключается при воздействии поля.

С помощью подобного геркона можно задействовать сразу 2 дискретных сигнала для нужд индикации или управления.

• по технологическим особенностям:

1. Газовые или гильзовые — стеклянная гильза заполнена сухим воздухом или инертным газом;

2. Ртутные – в колбе на контактной группе имеется добавление ртути. Ртуть улучшает свойства коммутации, устраняет дребезг контактов при срабатывании и увеличивает срок эксплуатации геркона.

• по видам:

1. импульсные – электромеханические коммутационные устройства, предназначенные для передачи на внешнее регистрирующее устройство сигнала, пропорционального прошедшему через счётчик объёму воды.

2. магнитоконтактные (беспроводные) – это датчики, включающие в себя герконы и магниты, которые устанавливаются на окна/двери и оконные/дверные проёмы. При прерывании контакта между магнитом и герконом передается сигнал тревоги.

3. магнитный – датчики положения, содержащие герметичный контакт, который реагирует на приближение магнитного поля.

• по режимам:

1. моностабильный. Принцип действия моностабильного герконового датчика заключается в срабатывании геркона при уменьшении расстояния между датчиком и магнитом и увеличении напряженности поля в зоне чувствительности датчика.

2. бистабильный. Принцип работы бистабильного герконового датчика заключается в «запоминании» последнего состояния. Геркон, имеющий нормально разомкнутые контакты при определенном воздействии встроенного магнита, может находиться в двух состояниях – в нормально-замкнутом, либо нормально-разомкнутом. В таких состояниях геркон может находиться до момента следующего воздействия. Когда внешнее, строго определённое магнитное поле будет воздействовать на внутреннее поле, контакты геркона самостоятельно переключатся. Подобное переключение может произойти без подключения питания к датчику.

• по техническим характеристикам:

1. Геркон – электромеханическое коммутационное устройство, изменяющее состояние подключённой электрической цепи. Подобное происходит при воздействии магнитного поля от постоянного магнита или внешнего электромагнита, например, соленоида.

2. Газакон — модификация, которая обладает функцией памяти. Положение контактов в нём сохраняется после отключения магнитного поля.

3. Геркотрон — реле с высоковольтной изоляцией. Предназначено для работы в устройствах с напряжением от 10 до 100 кВ.

4. Герсикон — реле, предназначенное для управления оборудованием и автоматикой с мощностью до 3 кВт. Конструкция характеризуется увеличенным коммутационным током и наличием дугогасительных контактов.

Принцип действия герконового датчика.

Датчик замыкает или размыкает сети при воздействии на него электромагнитного поля. Поле создаётся постоянным или электрическим магнитом. От напряжения магнитного потока зависит положение контактов. Попадая в поле действия силовой линии, внутренние контакты устройства намагничиваются и притягиваются под действием, преодолевающим силу упругости. Происходит замыкание цепи. Геркон находится в таком состоянии пока продолжается воздействие поля. При прекращении действия поля контакты размыкаются. Повторное появление поля заставляет контакты снова замкнуться.

Параметры устройства.

Магнитные герконовые датчики относятся к релейному типу. При выборе необходимого датчика нужно обращать внимание на ряд важных характеристик:

• Время срабатывания. Параметр зависит от скорости реакции на появление магнитного поля и не превышает 2 мкс;
• Сила магнитного поля. На чувствительность влияют ферромагнетик и габариты;
• Мощность коммутации. Максимальное значение энергии, которую геркон пропускает с учётом его материала и сечения контактов;
• Предельное напряжение. Устанавливает амплитуду сигнала выдержки аппарата;
• Сопротивление замкнутых контактов. Чем оно ниже, тем меньше потери мощности сигнала;
• Температурный режим эксплуатации. Наиболее распространённый диапазон рабочих температур от -60 до +120°C;
• Частота, на которой происходит срабатывание. Обычно эта величина до 1 МГц;
• Количество циклов коммутации. Определяет число срабатываний;
• Физические размеры. Длина горизонтального датчика начинается от 4 мм.

Преимущества и недостатки герконового датчика.

Как и любое устройство, герконовые датчики имеют свои положительные и отрицательные качества. В процессе эксплуатации устройства обеспечивают следующие преимущества:

• Отсутствие дребезжания и модификаций с ртутными выводами;
• Надёжность — падение не способно повредить датчик;
• Отсутствие риска обугливания контактов, находящихся в вакууме или инертном газе;
• Малогабаритные датчики рассчитаны на аналогичный стандартному реле ток;
• Наличие гальванической развязки благодаря последовательному подключению устройств в сети;
• Возможность коммутации слабых сигналов;
• Большое количество циклов коммутации за счёт отсутствия трения;
• Использование без привязки к источнику питания.

Но имеются и недостатки:

• Больший вес по сравнению с реле с открытыми контактами;
• Необходимость генерации магнитного поля;
• Вероятность повреждения от сильной вибрации;
• Необходимость защиты от внешнего магнитного поля;
• Сложность вывода контактов из замкнутого состояния;
• Ограниченная скорость срабатывания;
• Воздействие большого тока вызывает самопроизвольное размыкание контактов.

Особенности и область применения.

Перед тем как интегрировать герконовый датчик в какую-либо систему, необходимо учесть следующие особенности:

• Прибор не совместим с источниками ультразвука;
• Магнитное поле влияет на особенности выключателя;
• Ударное воздействие разбалтывает инертный газ, при большой силе удара баллон может лопнуть;
• Переключатель не коммутирует большой ток из-за малой мощности сердечника.

Герконовые датчики применяются:

• на взрывоопасном производстве;
• в электронных счетчиках тока;
• в телевизионной аппаратуре;
• в компьютерных и охранных системах;
• в системах безопасности и управления;
• в бытовых счетчиках;
• в оборудовании, работающее под водой или в условиях высокой влажности;
• в телекоммуникационных системах;
• в медицинском оборудовании.

Купить датчики герконовые можно в интернет-магазине “Промышленная Автоматизация”.

Оставить заявку или получить обратную связь вы можете написав нам на [email protected] или позвонив по бесплатному номеру 8 800 550-72-52. Специалисты отдела продаж подберут оборудование, проконсультируют по возникшим вопросам и проконтролируют поставку.

Герконовые датчики положения пневмоцилиндра

Датчики герконовые нормально открытые

WIKA: RMG – Герконовый датчик уровня

На главную

Алфавитный указатель

Измерительные приборы ведущих мировых производителей

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция

Деловые линии

Оформить заявку

Есть вопросы? Задать вопрос специалисту.

Содержание

1. Описание
2. Applications
3. Special Features
4. Description

Applications

• Level measurement for almost all liquid media
• Chemical industry, petrochemical industry, natural gas, offshore, shipbuilding, machine building, power generating equipment, power stations
• Process water and drinking water treatment, food and beverage industry, pharmaceutical industry

Special Features

• Process and system-specific solutions possible
• Operating limits:
• Operating temperature: T = -80 … +200 °C
• Working pressure: P = Vacuum to 100 bar
• Limit S. G.: >= 400 kg/m3
• Wide variety of different electrical connections, process connections and materials
• Optionally with programmable and configurable headmounted transmitter for 4 . .. 20 mA signals, HART®, PROFIBUS® PA and FOUNDATION™ Fieldbus
• Explosion-protected versions

Description

The WIKA Model RMG sensors with reed chain technology serve as measuring transducers for level measurement in liquid media.

They work on the float principle with magnetic transmission. The float’s magnetic system operates a resistance measuring chain within a guide tube, which corresponds to a 3-wire potentiometer circuit. The measurement voltage generated by this is proportional to the fill level. The measurement voltage is finely-stepped as a result of the contact separation of the measuring chain and is thus virtually continuous. Depending on the requirements, contact separations from 5 to 18 mm are available.

LSD-30

Герконовый датчик уровня с дисплеем

Applications Machine tools Hydraulics Coolant and lubrication systems Machine building Special features Easily-readable, robust display Intuitive and fast setup Easy and flexible mounting configu

Подробнее

FFG

Магнитострикционный датчик уровня

Applications High-accuracy level measurement for almost all liquid media Chemical industry, petrochemical industry, natural gas, offshore, shipbuilding, machine building, power generating equipment, power stations Process water and drinking water treatment, food and beverage industry, ph

Подробнее

N

Выключатель уровня магнитный

Материал Латунь, нержавеющая сталь, ПВХ, ПВДФ, PPH, ПТФЭ Плотность 0.

Конструкции герконов

— легкая нагрузка переменного/постоянного тока

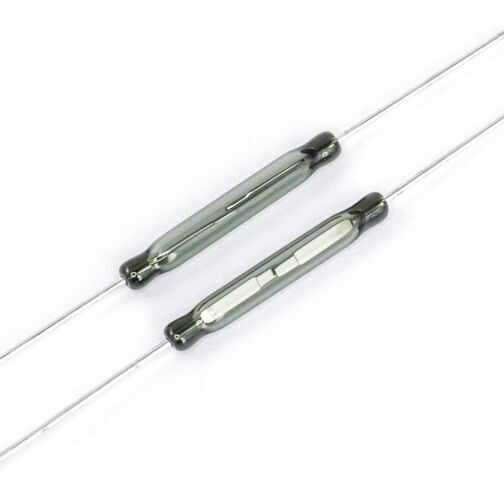

Герконовые переключатели

используют приложенное магнитное поле для размыкания или замыкания цепи. Геркон состоит из пары электрических контактов, размещенных на магнитном металлическом язычке, заключенном в герметически закрытый газ. Когда магнитное поле прикладывается либо через магнит, либо через катушку, переключатель щелкнет, чтобы разомкнуть или замкнуть цепь. Эти универсальные переключатели могут работать в цепях переменного или постоянного напряжения.

Герконовые переключатели

имеют ряд преимуществ, которые делают их предпочтительным выбором для многих приложений. Поскольку герконовые переключатели не требуют фактической мощности для работы, они идеально подходят для приложений с низким энергопотреблением. А поскольку их контакты герметизированы, герконы более устойчивы к воздействиям окружающей среды, таким как погода, влажность или температура, что позволяет использовать их практически в любом месте. Герконовые переключатели также быстрее переключаются на другие методы энергосбережения при высоком энергопотреблении.

Кроме того, герконы чрезвычайно точны, когда дело доходит до обнаружения магнитного поля, чтобы активировать переключатель. Герконовые переключатели можно даже настроить так, чтобы они лучше соответствовали уникальным свойствам различных устройств и оборудования.

Благодаря своим многочисленным преимуществам герконы используются во многих различных приложениях, особенно в устройствах с батарейным питанием. Герконовые переключатели можно найти в обычной электронике, такой как сотовые телефоны и ноутбуки с откидной крышкой, для определения того, открыты они или закрыты, а также в электронных книгах для включения / выключения, когда они закрыты их корпусом. Герконы также используются в автоматических дверях и устройствах безопасности.

В бытовой технике также используются герконы, в том числе в холодильниках (для включения/выключения внутреннего освещения при открытии/закрытии дверцы), а также в посудомоечных и стиральных машинах (для однократного закрытия клапанов, когда вода достигает заданного уровня во время заполнения). Герконовые переключатели также находят применение в медицинских устройствах, включая кардиостимуляторы и дефибрилляторы. В приложениях для автоматизации производства используются герконы для обнаружения пределов таких вещей, как конвейерные ленты и поршни в цилиндрах.

Чтобы узнать больше о наших герконах и их применении, свяжитесь с нами.

Небольшой прямоугольный корпус переключателя размером 0,2 x 0,3 x 0,9 дюйма в длину. Идеально подходит для установки в небольших тесных помещениях. Может быть изготовлен с использованием герконовых переключателей или вспомогательных переключателей на эффекте Холла.

Узнать больше>>

Цилиндрический выключатель типа «ласточкин хвост» со светодиодом. Включает установочный винт для позиционирования переключателя вдоль направляющей.

Узнать больше>>

Небольшой прямоугольный корпус переключателя размером 0,2 x 0,3 x 0,9 дюйма в длину. Идеально подходит для установки в небольших тесных помещениях. Может быть изготовлен с использованием герконовых переключателей или вспомогательных переключателей на эффекте Холла.

Узнать больше>>

Корпус с резьбой, хорошо подходит для установки заподлицо.

Узнать больше>>

Наш самый маленький корпус переключателя. Отличный выключатель для установки в небольших тесных помещениях. Меры 0,9дюйма в длину и 3/16 дюйма в диаметре.

Узнать больше>>

Малый корпус переключателя и магнита. Для крепления используется монтажный язычок с отверстиями. Доступен со светодиодом или без него. Может быть построен с герконовой конструкцией или вспомогательным переключателем на эффекте Холла.

Узнать больше>>

Резьбовой корпус диаметром 8 мм из стеклонаполненного нейлона с контргайками. Компактная конструкция для установки заподлицо.

Узнать больше>>

Изготовлен из прочного стеклонаполненного нейлона, который хорошо работает в суровых условиях. Может быть построен с использованием конструкции герконового, симисторного или транзисторного переключателя.

Узнать больше>>

Резьбовой корпус из нержавеющей стали диаметром 12 мм с контргайкой. Компактная конструкция для установки заподлицо.

Узнать больше>>

Используется прочный стеклонаполненный нейлон, который хорошо работает в суровых условиях. (Алюминиевый корпус также доступен в качестве опции.)

Переключатели могут быть изготовлены с использованием конструкции герконового (переменного/постоянного тока), симисторного (переменного тока) или транзисторного (постоянного тока) вспомогательного переключателя.

Узнать больше>>

Использует 1/2-дюймовую резьбу для электрических кабелепроводов. Он хорошо подходит для скрытой установки. Может использоваться как бесконтактный выключатель. Может быть построен с герконовым, симисторным или транзисторным переключателем.

Узнать больше>>

Замечания по использованию герконов, герконов и магнитов

Замечания по использованию герконов, герконов и магнитов



Этот раздел «Примечания по использованию» помогает выделить различные этапы процесса, через которые проходят герконовые переключатели, и как обращаться с ними максимально безопасно, чтобы свести к минимуму повреждение или смещение АТ. Герконовые переключатели, герконовые датчики и магнитные датчики могут быть должным образом установлены на различных типах печатных плат, как поверхностных, так и сквозных, а также привинчены к корпусам после пайки кабеля. Иногда даже при использовании в нестандартных пластиковых корпусах может потребоваться герметизация. Это означает, что могут потребоваться различные процессы, такие как тщательная обрезка выводов, пайка или сварка, герметизация в специальных корпусах. Поскольку герконы являются деликатными устройствами, рекомендуется соблюдать определенные меры предосторожности при хранении и обращении с герконами и магнитами, а также соблюдать некоторые примечания по использованию при выполнении таких процессов.

Для любого применения важно правильно выбрать ампер-виток (АТ) или магнитную чувствительность геркона, геркона или …Продолжить чтение -> 27 августа 2020 г.



Некоторые правила применяются к обрезке и формовке герконов. Упоры или направляющие, которые используют конец уплотнения в качестве ориентира для формирования …Продолжить чтение -> 26 июня 2020 г.

Герконовые переключатели могут быть должным образом установлены на различных типах печатных плат, как поверхностных, так и сквозных типов, а иногда даже …Продолжить чтение -> 26 июня, 2020



Обращение с герконами Герконы, герконы и магнитные датчики – это чувствительные устройства, которые легко образуют микротрещины в стекле …Продолжить чтение -> 31 августа 2020 г.

Возможно, потребуется обрезать провода геркона для использования в нестандартных пластиковых корпусах после пайки с внешними кабелями. Обрезка выводов …Продолжить чтение -> 4 сентября 2019 г.



Пайка оплавлением — это процесс автоматической пайки нескольких устройств на печатная плата. Больше новостей Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
