ГРЩ — главный распределительный щит и его устройство
Аббревиатурой ГРЩ обозначают разновидность низковольтных распределительных устройств, называемую главным распределительным щитом. В соответствии с определением, приведённым в ПУЭ, ГРЩ является распределительным щитом, через который осуществляется электроснабжение здания или отдельной его части.
Устройство ГРЩ

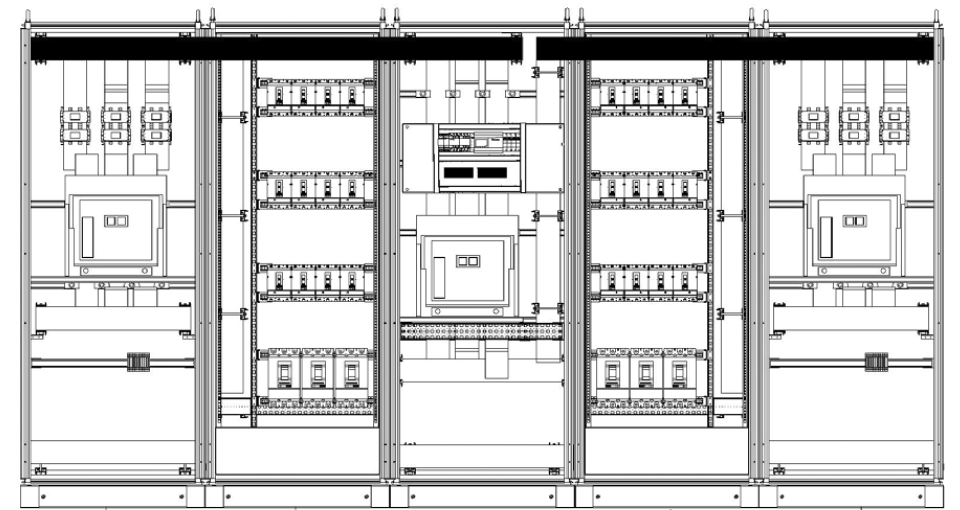

Типовая конструкция ГРЩ представляет собой модульное сооружение, состоящее из следующих панелей:
- панель ввода, обычно в количестве двух штук;
- одна или несколько линейных панелей с отходящими линиями питания потребителей;
- секционная панель, выполняющая объединение двух секций шин при отключении одного из рабочих вводов питания и работе АВР.
По сути, эта конструкция является распредустройством с двойной секционированной системой шин. В нормальном режиме каждая секция шин питается от своего рабочего ввода, секционный выключатель при этом отключен.
Исчезновение напряжения или аварийное отключение одного из рабочих вводов запускает автоматику включения резерва (АВР), которая производит включение секционного выключателя. При этом нагрузка обеих секций шин оказывается подключенной к оставшемуся в работе вводу питания. При восстановлении напряжения на отключенном вводе, схема автоматически приводится в исходное состояние.
В случае необходимости, один из вводов питания может быть адаптирован для подключения к автономной электрической станции. Блок автоматики в таком варианте должен производить запуск генератора при исчезновении сетевого напряжения. При этом должно быть полностью исключена возможность параллельной работы сети и автономного источника напряжения. Контроль наличия напряжения на рабочем вводе осуществляется постоянно и при его восстановлении блок АВР автоматически возвращает схему к нормальному режиму питания от сети.
В схемах с единственным источником питания применяются ГРЩ с одним рабочим вводом.
Панели ГРЩ выполняются в виде шкафов вертикальной установки, которые монтируются в ряд.
Правилами устройства электроустановок предъявляется ряд требований к устройству ГРЩ, в числе которых:
- наличие аппаратов защиты, как на вводах питания, так и на всех отходящих линиях;
- установка коммутационных аппаратов на линиях вводов питания;
- индивидуальные или групповые аппараты управления на отходящих линиях.
Двери шкафов распредустройств, в том числе ГРЩ, должны открываться наружу. Доступ к ошиновке может быть обеспечен также с задней стороны шкафа. Передняя дверь выполняет функции оперативной панели. На ней могут располагаться:
- щитовые приборы измерения тока и напряжения электрической сети;
- ключи управления коммутационными аппаратами вводов питания и отходящих линий;
- индикаторные лампы, указывающие положение коммутационных аппаратов.
Для обеспечения наглядности и удобства выполнения оперативных переключений, на лицевой панели (двери) может наноситься однолинейная электрическая схема распределительного устройства.
В чём сходство и различие ГРЩ и ВРУ
Главный распределительный щит (ГРЩ) и вводно-распределительное устройство (ВРУ) выполняют практически одни и те же функции:
- приём и распределение электрической энергии, получаемой от внешних источников;
- защита линий питания от перегрузок и коротких замыканий;
- учёт электроэнергии и автоматическое включение резервного питания (данные опции могут отсутствовать на некоторых изделиях).
Функциональное сходство этих распредустройств подчёркивается определением п.7.1.4. ПУЭ, в котором сказано, что ВРУ может выполнять роль главного распределительного щита.
Тем не менее, существует коренное различие между этими распределительными устройствами. Вводно-распределительное устройство всегда располагается на вводе питания объекта, ГРЩ же кроме этого, может находиться на территории питающей подстанции, выполняя функции распредустройства низкого напряжения.
ГРЩ и ВРУ, как правило, отличаются и конструктивным исполнением.
Существенным является различие технических характеристик, так максимальное значение рабочего тока вводных коммутационных аппаратов ВРУ, приведённое в ГОСТ Р 51732-2001 составляет 630 ампер. Отдельные же модели главных распределительных щитов, серийно выпускаемых российскими производителями, рассчитаны на рабочий ток 4000 ампер и более. Это обстоятельство позволяет отнести ГРЩ к группе распределительных устройств, находящихся на более высокой ступени иерархии, чем ВРУ.
Требования к монтажу и условиям размещения ГРЩ
В соответствии с требованиями ПУЭ, установка вводных и главных распределительных щитов должна производиться, как правило, в специально обустроенных электрощитовых помещениях. Доступ посторонних лиц в такие помещения должен быть максимально ограничен.
Если местность, где производится монтаж распределительных устройств, подвергается регулярному затоплению, ГРЩ должно размещаться выше максимального уровня паводковых вод в периоды подтоплений.
ГРЩ могут быть размещены в эксплуатируемых подвалах зданий при соблюдении следующих условий:
- подвальное помещение является сухим и не подвергается затоплению;
- обеспечен удобный доступ к оборудованию обслуживающего персонала;
- место размещения ГРЩ отделено от других помещений подвала перегородками, обладающими огнестойкостью не менее 0,75 ч.
Во всех случаях размещения ГРЩ вне помещений электрощитовых, исполнение шкафов распредустройства должно соответствовать степени защиты не ниже IP31. При этом трубопроводы холодного и горячего водоснабжения, системы отопления, канализации, а также газопроводы и счётчики газа должны располагаться не ближе 1 метра к шкафам ГРЩ. Прокладка газопроводов и трубопроводов с горючими жидкостями через помещения, где установлены распределительные устройства, не допускается.
Помещения, где устанавливаются распределительные устройства, должны иметь естественную вентиляцию и электрическое освещение, обеспечивающее возможность выполнения осмотров, технического обслуживания и ремонтных работ.
При размещении ГРЩ внутри зданий, над ними не должны располагаться помещения следующего назначения:
- санузлы, ванные комнаты, душевые кабины и умывальники;
- кухни и мойки, за исключением кухонь в квартирах;
- банные, парильные отделения и другие помещения с высокой вероятностью протечек.
В качестве исключения такое расположение ГРЩ допускается при условии, что приняты необходимые меры по гидроизоляции, полностью исключающие попадание влаги на электрооборудование.
При установке ГРЩ на вводе в здание, граница балансовой принадлежности электросетей устанавливается на вводных клеммах ГРЩ. Установка перед вводом в здание дополнительных кабельных ящиков для разделения сферы обслуживания не допускается.
В нашей компании вы можете получить подробную консультацию и купить ГРЩ доставкой по Москве и СНГ.
Главный распределительный щит ГРЩ (ЩО70), Главный распределительный щит ГРЩ, www.eldyn.ru, 2018
Панели распределительные серии ЩО-70 У3 предназначены для комплектования щитов распределительных устройств (низковольтных комплектных устройств – НКУ) трехфазного переменного тока напряжением 380/220 В частотой 50 Гц для сетей с глухозаземленной или изолированной нейтралью.
Панели устанавливаются в электропомещениях и служат для приема, распределения электроэнергии и защиты от перегрузки и токов короткого замыкания отходящих линий.
Щиты распределительных устройств комплектуются из вводных, линейных, секционных, вводно-линейных панелей одностороннего обслуживания, а также панелей с аппаратурой АВР и панелей диспетчерского управления уличным освещением.
Панели ЩО-70 представляют собой сварной каркас с дверью, закрывающейся на замки. Внутри каркаса панели ЩО-70 на кронштейнах располагается рама с установленной на ней аппаратурой, управление которой осуществляется устройствами, которые устанавливаются на передних стойках каркаса (управление автоматическими выключателями линейных панелей осуществляется через окна в двери).
Степень защиты панелей с фасадной стороны IP20, с остальных сторон IP00 по ГОСТ 14254-96. С боковых сторон распределительные щиты из панелей ЩО-70 закрываются торцевыми панелями.
Панели предусматривают как кабельные, так и шинные вводы. Для крепления сборных шин в верхней части панели устанавливается кронштейн с изоляторами. С фасада в верхней части панели устанавливается приборная панель, которая одновременно служит ограждением сборных шин. Для крепления подходящих кабелей и проводов предусмотрен перфорированный уголок, приваренный к нижнему поясу каркаса.
Схемы, типы аппаратов, габаритные размеры и конструкции панелей предусматривают возможность комплектования из них распределительных устройств для трансформаторных подстанций или отдельно стоящих щитов.
Панели ЩО-70 устанавливаются на закладные конструкции. Крепление панели к закладным конструкциям производится при помощи сварки в четырех углах нижнего пояса каждой панели либо при помощи болтов через отверстия в нижнем поясе панели.
Соединение панелей или секций панелей между собой производится болтовыми соединениями через отверстия в стойках панелей.
Вводные панели
Вводные панели ЩО-70 предназначены для подачи напряжения на распределительное устройство с трансформатора или трансформаторной подстанции.
На панелях установлена коммутационная и защитная аппаратура ввода с тремя трансформаторами тока, тремя амперметрами и одним вольтметром, а также может быть установлен трансформатор тока на нулевом выводе от силового трансформатора для защиты от замыканий на землю.
Вводы осуществляются рубильниками или автоматическими выключателями. Для панелей с автоматическими выключателями используются выключатели типа ВА5З или ВА55.
Между вводным автоматическим выключателем и сборными шинами распределительного устройства устанавливаются выключатели-разъединители (рубильники). Трансформаторы тока в этих панелях для удобства обслуживания расположены между выключателем и разъединителем. Между вводом и автоматическим выключателем разъединителей нет, так как при ремонте выключателя силовой трансформатор может быть отключен со стороны высшего напряжения.
Панели с рубильниками комплектуются рубильниками на 600 А с предохранителями и на 1000 А без предохранителей. Панели предусматривают кабельные и шинные вводы.
Вводные панели могут комплектоваться щитком учета со счетчиками активной и реактивной энергии при указании в опросном листе.
Линейные панели
Назначение линейных панелей ЩО-70 – обеспечивать коммутацию и защиту отходящих линий. Одна линейная панель может обеспечивать работу до шести отходящих линий.
На панелях отходящих линий устанавливаются коммутационная защитная аппаратура, а также трансформатор тока и амперметр в одну из фаз отходящих линий.
Панели изготавливаются с рубильниками и предохранителями или с автоматическими выключателями.
В панелях с рубильниками устанавливаются рубильники с предохранителями на 100, 250, 400 и 630 А. В панелях ЩO-70 с автоматическими выключателями — выключатели на номинальный ток 100, 250, 630, 1000 А стационарные, с ручным приводом, а также серии ВА55, ВА53 с электромагнитным приводом на номинальный ток 1000 А.
Панели с автоматическими выключателями выполняются как с разъединителем между сборными шинами и выключателем (для производства ремонтных работ), так и без него.
Секционные панели и панели АВР
Секционные панели используются только в распределительных устройствах двухтрансформаторных подстанций. Коммутирующее устройство (рубильник, автоматический выключатель, система АВР), установленное в секционной панели, в случае выхода из строя или вывода в ремонт одного из силовых трансформаторов, должно подключить вторую секцию ко втором трансформатору.
Секционные панели могут быть выполнены как на рубильниках, так и на автоматических выключателях. На рубильниках выполняются панели на токи 600 и 1000 А.
Управление рубильниками секционных панелей осуществляется центральным рычажным приводом с фасадной стороны панели. На автоматических выключателях выполняются панели на 400, 630, 1000, 1600 и 2000 А.
В секционных панелях с автоматическими выключателями установлены разъединители как со стороны первой так и со стороны второй секции шин.
Панели автоматического ввода резерва (АВР) предназначены для двухтрансформаторных подстанций в которых необходимо предусмотреть автоматическое включение резерва. Панели АВР могут комплектоваться схемами управления построенных как на электромеханических реле так и на микропроцессорных блоках.
Панели вводно-линейные и вводно-секционные
На вводно-линейных панелях установлена аппаратура ввода, распределения электроэнергии аппаратура защиты, измерительные приборы.
На вводе устанавливаются рубильники на 600 А с предохранителями или на 1000 А без предохранителей. На отходящих линиях устанавливаются рубильники с предохранителями на 100, 250 и 400 А.
Вводно-секционные панели являются комбинацией вводных и секционной панелей и изготавливаются как для кабельного, так и для шинного ввода.
На вводах устанавливаются рубильники и предохранители на номинальный ток 630 А, а в качестве секционного выключателя используется рубильник с центральным приводом на 630 А.
На панели также устанавливаются трансформаторы тока и измерительные приборы.
Панель диспетчерского управления уличным освещением
Панель укомплектована аппаратурой управления, распределения, учета электроэнергии и защиты линий уличного освещения от перегрузок и токов короткого замыкания.
Схемы панелей ЩО-70
Роль электрического распределительного щита в потоке электроэнергии : Энергетические службы Восточного побережья
Электроэнергетические системы работают, поскольку мощность передается от поставщика коммунальных услуг, которая затем по очереди проходит через электрический распределительный щит. Эти распределительные щиты затем передают электричество по ряду цепей. Затем мощность перемещается к фидерам, а затем распределяется по точкам по всей досягаемости энергосистемы.
Электрический распределительный щит представляет собой электрическое устройство, распределяющее электроэнергию от одного источника электроэнергии к другому источнику электроэнергии.
Это основной компонент, используемый в процессе распределения электроэнергии. Он состоит из нескольких электрических панелей. В каждом электрическом щите есть выключатели, которые перенаправляют электричество. Электрический распределительный щит представляет собой одну большую панель или может представлять собой комбинацию электрических панелей, на которых установлены выключатели и другое оборудование для управления питанием. Основная цель платы — контролировать поток энергии. Он делит подаваемый на него основной ток на несколько меньших кусков и распределяет его по устройствам. Точнее, распределительные щиты подают питание на трансформаторы, панели и другое оборудование, а оттуда питание распределяется дальше.
Электрический распределительный щит питается от генератора или любого другого крупного источника энергии. Оператор, работающий на пульте управления, должен быть защищен от поражения электрическим током. Это обеспечивается предохранителями и выключателями, установленными на плате.
Количество мощности, получаемой распределительными щитами, должно быть равно количеству мощности, распределяемой ими. Существуют элементы управления, которые контролируют этот процесс распределения энергии. Имеется несколько элементов управления распределением нагрузки, а также датчики, установленные на плате для контроля подачи питания.
Существует несколько типов электрических распределительных щитов, основанных на номинальном токе, типе конструкции, номинальном токе, типе работы, типе напряжения, изоляционной среде и других параметрах. Внутренняя часть платы содержит несколько шин, полос из алюминия и меди, к которым подключены переключатели. Основная цель электрических распределительных щитов – подавать питание на все без исключения электрические устройства-получатели. Величина тока должна зависеть от количества энергии, используемой устройством для правильной работы. Электрический щит получает питание от основного источника питания, такого как генератор, а затем распределяется на каждое из электрических устройств или приборов, используемых потребителем.
Электропитание платы
Когда конкретное устройство подключено, но не используется, на это устройство должно подаваться минимальное количество энергии. Электропитание платы должно быть отключено, когда она открывается для обслуживания. Он предотвращает поражение электрическим током оператора, работающего на доске. Основным источником питания внутри распределительных щитов являются неизолированные шины. Таким образом, если человеку приходится работать с распределительными щитами, которые находятся под напряжением, перед работой с ним необходимо принять надлежащие меры предосторожности. При работе на электрощите под напряжением необходимо использовать защитные перчатки, очки, обувь, резиновые коврики.
Tagged: распределительные щиты
распределительные щиты
WÄRTSILÄ
Энциклопедия
морских и энергетических технологий
морской
– Главный распределительный щит
– распределительный щит, питаемый непосредственно от основного источника электроэнергии, и предназначенный для распределения электроэнергии на судне (SOLAS).
