Сдвиговый регистр 74HC595 и семисегментный индикатор

В ситуации когда не хватает выходов микроконтроллера, что обычно делают? Правильно – берут микроконтроллер с большим количеством выходов. А если не хватает выводов у микроконтроллера с самым большим количеством выходов, то могут поставить и второй микроконтроллер.
Но в большинстве случаев проблему можно решить более дешевыми способами например использовать сдвиговый регистр 74HC595.

Преимущества использования сдвигового регистра 74HC595:

• не требует никакой обвязки кроме конденсатора по питанию;
• работает через широкораспостраненный интерфейс SPI;
• для самого простого включения достаточно двух выходов микроконтроллера;
• возможность практически неограниченного расширения количества выходов без увеличения занятых выходов микроконтроллера;
• частота работы до 100 МГц;
• напряжение питания от 2 В до 6 В;
• дешевый — стоит менее 5 центов;
• выпускается как в планарных корпусах (74HC595D удобен для производства), так и в DIP16 (74HC595N удобен для радиолюбителей и макетирования).

Для понимания работы регистра стоит взглянуть на функциональную схему. Она состоит из:

• 8-битного регистра сдвига,
• 8-битного регистра хранения,
• 8-битного выходного регистра.

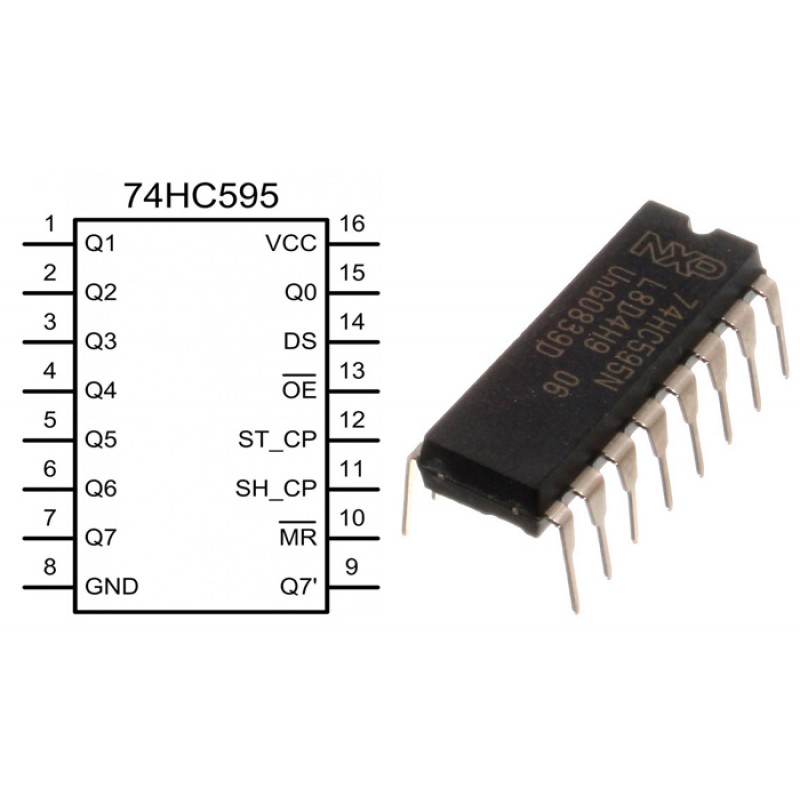

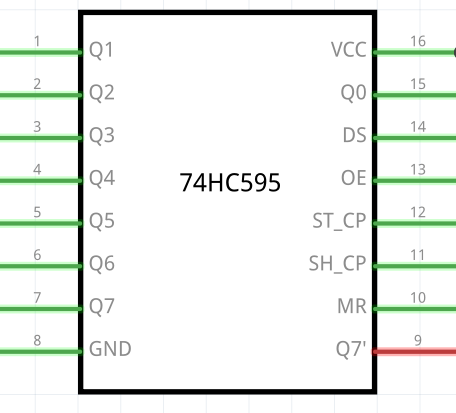

Рассмотрим какие выводы есть у сдвигового регистра 74hc595.

Общего вывод и вывод питания объяснений не требуют.

• GND — земля
• VCC — питание 5 вольт

Входы 74HC595:

OE

Вход переводящий выходы из высокоимпедансного состояние в рабочее состояние. При логической единице на этом входе выходы 74HC595 будут отключены от остальной части схемы. Это нужно например для того чтобы другая микросхема могла управлять этими сигналами.
Если нужно включить в рабочее состояние микросхеме подайте логический ноль на этот вход. А если в принципе не нужно переводить выходы в высокоимпедансное состояние – смело заземляйте этот вывод.

MR — сброс регистра

Переводить все выходы в состояние логического нуля. Чтобы сбросить регистр нужно подать логический ноль на этот вход и подать положительный импульс на вход STCP.
Подключаем этот выход через резистор к питанию микросхемы и при необходимости замыкаем на землю.

DS – вход данных

Последовательно подаваемые сюда данные будут появляются на 8-ми выходах регистра в параллельной форме.

SHCP – вход для тактовых импульсов

Когда на тактовом входе SHCP появляется логическая единица, бит находящийся на входе данных DS считывается и записывается в самый младший разряд сдвигового регистра. При поступлении на тактовый вход следующего импульса высокого уровня, в сдвиговый регистр записывается следующий бит со входа данных. Тот бит который был записан ранее сдвигается на один разряд (из Q0 в Q1) , а его место занимает вновь пришедший бит. И так далее по цепочке.

STCP – вход «защёлкивающий» данные

Что бы данные появились на выходах Q0…Q7 нужно подать логическую единицу на вход STCP. Данные поступают в параллельный регистр который сохряняет их до следующего импульса STCP.

Выходы 74HC595

• Q0…Q7 – выходы которыми будем управлять. Могут находится в трёх состояниях: логическая единица, логический ноль и высокоимпедансное состояние
• Q7′ – выход предназначенный для последовательного соединения регистров.

Временная диаграмма на которой показано движение логической единицы по всем выходам регистра.

Как говориться лучше один раз увидеть, чем семь раз услышать. Я сам впервые применяя регистр 74HC595 не до конца понимал его работу и чтобы понять смоделировал нужную схему в Proteus.

Вот такая схема подключения семисегментных индикаторов к микроконтроллеру ATMega48 по SPI получилась:

Это схема с динамической индикацией, то есть в каждый момент времени загорается только одна цифра счетверенного семисегментного индикатора, потом загорается следующая и так по кругу. Но так как смена происходит очень быстро, то глазу кажется, что горят все цифры.

Кроме того одновременно эта схема и опрашивает 4 кнопки S1-S4. Добавив два сдвоенных диода можно опрашивать 8 кнопок. А добавив 4 транзистора и резистора можно подключить дополнительный 4-х знаковый индикатор.
Чтобы динамическая индикация заработала в регистры нужно послать два байта: первый байт определяет, какой из 4-х индикаторов будет работать и какую кнопку будем опрашивать. А второй, какие из сегментов загорятся.

74Hc595 datasheet на русском схема включения

Достаточно часто у любителей микроконтроллеров возникает проблема с нехваткой выводов. Обычно для расширения портов ввода/вывода используют сдвиговые регистры типа 74HC595. Но для управления ими требуется целых три вывода! А можно обойтись и ОДНИМ! Именно об этом пойдет речь далее.

Совершенно случайно ко мне в руки попала вот такая игрушка. Устройство представляет собой четырех разрядный статический семисегментный дисплей, выполненный на основе сдвиговых регистров 74HC595. Модуль ориентирован на ардуино и давно снят с продажи. Но интересна схема коммутации входов. Она выполнена с использованием двух RC цепочек на входах тактирования и управления выходной защелкой и позволяет управлять выходами сдвиговых регистров всего по одному проводу вместо трех.

Я бы может и прошел мимо, но данную схему впервые встретил в журнале Радио еще лет 15 назад, и тогда хотелось ее повтрить, но почему-то этого не случилось.

Схема подключения индикаторов к регистрам не вызывает вопросов. Разберемся с подключением сигналов управления. Вход тактирования 11 сдвигового регистра подключается к порту микроконтроллера напрямую. Вход данных 14 подключается к той же линии через RC-цепочку R1C1, время заряда которой составляет примерно 20-25мкС. Вход управления защелкой 12 подключен через RC-цепочку R2C2, которая заряжается примерно за 250мкС.

Принцип управления достаточно прост. Если на вход дисплея подать очень короткий импульс около 1мкС, то RC-цепочки не успевают зарядиться, а так как сдвиговый регистр имеет достаточно высокое быстродействие, то данные в регистр вдвинуться успевают. Таким образом, длительностью импульса можно управлять зарядом конденсаторов и определять напряжение на входе данных и защелки.

Принцип работы схемы хорошо виден на осциллограмме управляющих сигналов

Передача логической единицы производится подачей импульса длительностью примерно 25мкС и короткой паузы не более 1мкС. Импульс зарядит конденсатор на входе данных до уровня логической единицы, а короткая пауза не успеет его разрядить. Фронт следующего импульса попадет на тактовый вход и запишет единицу в регистр.

Для записи в сдвиговый регистр логического нуля необходимо наоборот сперва подать паузу длиной примерно 30мкС, чтобы разрядить конденсатор на входе данных до уровня логического нуля, если ор был заряжен в предыдущем периоде. А затем подаем короткий импульс около 1мкС, чтобы его фронт записал ноль в регистр.

В завершении передачи 24 бит данных для заполнения 4 сдвиговых регистров следует подать импульс длительностью 250мкС для переключения сигнала управления защелкой. Записанные данные поступят на выходы микросхем и будут удерживаться там до следующего фронта. Теперь конденсатор следует разрядить, для этого устанавливаем на входе схемы низкий уровень минимум на 250мкС, прежде чем подавать новые данные.

На этом можно было бы и закончить баловство, если бы не моя привычка тестировать свои железяки. Меня насторожил тот факт, что RC цепочки имеют разницу по времени заряда всего на один порядок. Отсюда получается, что конденсатор на входе защелки может полностью зарядиться, если подать 10 единиц подряд. А с учетом того, что уровень логической единицы для 74НС595 начинается с напряжения 3,15В, то для полного заряда конденсатора достаточно подряд подать около 6 единиц.

В схеме использованы индикаторы с общим анодом, для отключения сегментов которых на выходе регистра необходимо записать единицы. Получается, что при включении на индикаторе цифры 1 необходимо передать двоичный код 11001111, который как раз и содержит 6 единиц. Если включать на семисегментном дисплее две единицы подряд, то как раз и получим шесть импульсов, передающих логические единицы. Такая комбинация успевает зарядеть конденсатор на входе защелки. В результате чего в момент обновления дисплея наблюдается кратковременное “подмигивание”.

На графиках видно, что сигнал на входе управления защелкой сдвигового регистра уже после передачи первого семисегментного кода единицы заряжается практически до уровня логической единицы.

В итоге, после каждого такого цикла передачи кода для одного регистра, весь дисплей обновляется.

Мусор появляется на очень короткое время и практически не различим, НО теперь я об этом знаю… и не могу с этим жить. Как только я не пытался сократить длительности импульсов высокого уровня и увеличить паузы, полностью устранить этот глюк не получилось.

Проблему решил заменой резистора R2 с 33КОм на 100КОм. Время заряда RC-цепочки увеличилось в несколько раз. Индикатор стал работать лучше. Но все равно разница между временем заряда конденсаторов на входе данных и защелки было недостаточным для вывода на дисплей четырех единиц. Да и включить при такой схеме больше четырех сдвиговых регистров подряд не получится, т.к. конденсатор С2 все равно может успеть зарядиться до уровня логической единицы.

Для окончательной доработки схемы нужно добавить один а лучше два диода для ускорения разряда С2 и заряда С1. В идеале нужно использовать диоды Шоттки, они обладают более высоким быстродействием. Результат доработки показан на схеме.

Сравните результат работы схемы с диодами и без них. Справа графики без диодов, слева с диодами. Невооруженным глазом становиться видно, что фронты импульсов на входе данных и срез импульса на входе управления защелкой стали намного круче. И самое главное, что конденсатор входа управления защелкой успевает разрядиться за короткий импульс записи. Теперь можно ни в чем себе не отказывать и подключать практически любое количество сдвиговых регистров.

А вот и листинг демо программы для микроконтроллера armega328. Частота процессора 16000000Гц. Данные передаются по линии PORTC.0. Писал в CodeVisionAVR. Думаю, что по комментариям все понятно.

В какой-то момент времени вы неизбежно столкнетесь с проблемой отсутствия достаточного количества контактов на вашем ардуино для удовлетворения потребностей вашего проекта или прототипа. Решение этой проблемы? Сдвиговый регистр, а точнее Arduino сдвиговый регистр 74hc595.

Каждый кто делал проекты на Ардуино, где использовал много светодиодов, понимал, что в значительной степени ограничен контактами Arduino и не может создавать огромные проекты, требующие большого количества контактов. В нашем конкретном проекте 16 светодиодов управляются всего лишь тремя контактами Arduino. Ключевым элементом является arduino сдвиговый регистр 74hc595. Каждый сдвиговый регистр 74HC595 может принимать до 8 светодиодов, а с помощью последовательных цепочек регистров можно увеличить контакты платы от условных 3-х до бесконечного числа.

Как работает регистр сдвига?

Прежде чем мы начнем подключать чип, давайте рассмотрим, как этот процесс работает.

Первое, что нужно прояснить, — это понятие «биты» для тех из вас, кто не знаком с двоичным кодом. Когда мы говорим о «битах», мы имеем в виду одно из чисел, составляющих двоичное значение. В отличие от обычных чисел, мы обычно считаем, что первый бит является самым большим. Итак, если мы берем двоичное значение 10100010, первый бит на самом деле равен 0, а восьмой бит равен 1. Следует также отметить, если это не подразумевалось, каждый бит может быть только 0 или 1.

Чип содержит восемь контактов, которые мы можем использовать для вывода, каждый из которых связан с битом в регистре. В случае сдвигового регистра 74HC595 мы рассматриваем их от QA до QH.

Чтобы записать эти выходы через Arduino, мы должны отправить двоичное значение в регистр сдвига, и из этого числа сдвиговый регистр может определить, какие выходы использовать. Например, если мы отправили двоичное значение 10100010, контакты, выделенные зеленым цветом на изображении выше, будут активными, а выделенные красным цветом будут неактивными.

Это означает, что самый правый бит сопоставляется как QH, а левый бит сопоставляется с QA. Выход считается активным, когда бит, сопоставленный с ним, установлен на 1. Важно помнить об этом, так как иначе вам будет очень сложно узнать, какие контакты вы используете.

Теперь, когда у нас есть основное понимание того, как мы используем смещение битов, чтобы указать, какие контакты использовать, мы можем начать подключать его к нашему Arduino.

Начинаем с 8 светодиодов

Для первой части урока нам понадобятся следующие комплектующие:

• Arduino Uno
• Макетная плата
• Ардуино сдвиговый регистр 74HC595
• 8 светодиодов
• 8 резисторов – 220 ом должно хватить
• Провода/перемычки

Начните с размещения сдвигового регистра на вашем макете, гарантируя, что каждая сторона находится на отдельной стороне макета, как показано ниже.

С надписью, направленной вверх, штифты 1-8 с левой стороны сверху вниз и 16 — 9 с правой стороны сверху вниз, как показано на рисунке ниже.

Собираем схему

Для начала подключим контакты 16 (VCC) и 10 (SRCLR) к выходу 5v на Arduino и соединяем выводы 8 (GND) и 13 (OE) с выводом Gnd на Arduino. Pin 13 (OE) используется для включения выходов, так как это активный низкий контакт, который мы можем подключить непосредственно к земле.

Затем нам нужно соединить три контакта, которыми мы будем управлять сдвиговым регистром:

• Pin 11 (SRCLK) сдвигового регистра 74HC595 на пин 11 на Arduino — это будет называться «синхронизирующим пином»,
• Pin 12 (RCLK) сдвигового регистра на пин 12 на Arduino — это будет обозначаться как «пин защелка»,
• Pin 14 (SER) сдвигового регистра на пин 13 на Arduino — это будет называться «пином данных»,

Все три этих контакта используются для выполнения сдвига битов, упомянутого ранее в этом руководстве. К счастью, ардуино предоставляет вспомогательную функцию специально для регистров сдвига, называемую shiftOut, которая будет обрабатывать почти все для нас, но мы вернемся к этому при просмотре кода.

Теперь нам просто нужно подключить все выходные выводы к нашим светодиодам, гарантируя, что резистор размещается перед светодиодами, чтобы уменьшить ток и что катоды светодиодов направлены на землю.

Чтобы уменьшить нагромождение проводов до минимума, мы поместили резисторы и светодиоды на отдельный макет, однако, вы можете воспользоваться одной макетной платой.

При размещении светодиодов убедитесь, что они подключены по порядку, так что QA подключен к первому светодиоду, а QH подключен к последнему светодиоду, так как иначе наш код не включит светодиоды в правильном порядке. Когда вы закончите, у вас должно получится что-то вроде этого:

Скетч для ардуино

Теперь мы готовы загрузить код. Подключите свой Arduino к компьютеру и загрузите на него следующий эскиз для 74hc595 Arduino:

Для начала определим в верхней части эскиза следующее:

• Расположение пинов: синхронизатора, защелки и данных
• Байт, который будет хранить биты, которые указывают сдвиговому регистру, какой вывод использовать
• Переменную, которая будет отслеживать, какой светодиод мы должны включить

В методе setup мы просто инициализируем режимы пинов и переменную светодиодов.

В методе loop (цикл) мы очищаем биты в переменной leds в начале каждой итерации, так что все биты устанавливаются в 0, так как мы хотим только включать один светодиод за раз. После этого мы увеличиваем или перезапускаем текущую переменную currentLED, чтобы затем опять включать правильный светодиод.

После этих двух операций мы переходим к более важной части — смещению бит. Сначала мы начинаем с вызова метода bitSet. Мы передаем методу bitSet байт, что хранит биты, и переменную currentLED.

Этот метод позволяет нам установить отдельные биты байта, указав их положение. Например, если мы хотим вручную установить байт в 10010, мы могли бы использовать следующие вызовы, поскольку биты, которые нам нужно установить в 1, являются вторыми справа (это позиция 1, когда мы начинаем в позиции 0) и пятый справа, который находится в положении 4:

Таким образом, каждый раз, когда мы увеличиваем текущую переменную currentLED и передаем ее методу bitSet, мы каждый раз устанавливаем бит слева от предыдущего до 1 и, таким образом сообщаем сдвиговому регистру активировать вывод слева от предыдущего.

После установки бит мы записываем на контакт защелки указание сдвиговому регистру, что собираемся отправить ему данные. Как только мы это сделаем, мы вызываем метод shiftOut, который есть Arduino. Этот метод разработан специально для использования сдвиговых регистров и позволяет просто сдвигать биты за один вызов. Для этого мы передаем данные и синхронизацию в качестве первых двух параметров, затем передаем константу LSBFIRST, которая сообщает методу, что первый бит должен быть наименее значимым, а затем мы проходим через байт, содержащий биты, которые мы действительно хотим перенести в регистр сдвига.

Как только мы закончим смещение битов, мы снова обращаемся на контакт защелки (используя HIGH в этот раз), чтобы указать, что мы отправили все данные. После того, как операция записи будет завершена, загорится соответствующий светодиодный индикатор, а затем задержится на 250 миллисекунд, прежде чем всё повторится.

16 светодиодов

Теперь перейдем к более сложной схеме используем 74hc595 Arduino для 16 светодиодов.

Детали

По большому счету в данном случае количество всех комплектующих увеличиваем вдвое, кроме, конечно, Ардуино Уно:

• Arduino UNO (x1)
• 74HC595 сдвиговый регистр (x2)
• Светодиоды (x16)
• 220 ом резисторы (x16)
• Провода/перемычки
• Две макетные платы (одна с 400 пинами, вторая с 830 пинами)
• Потенциометр для контроля яркости (по желанию)

Схема соединения

Схема соединения получилась уже больше, чем при 8 светодиодах и одном регистре сдвига 74HC595.

Соберите схему как на рисунке выше и подключите первый регистр сдвига следующим образом:

• GND (контакт 8) на землю
• Vcc (контакт 16) — 5В
• OE (контакт 13) на землю (GND)
• MR (контакт 10) — 5 В
• DS (контакт 14) — пин 11 Arduino
• SH_CP (контакт 11) на контакт Arduino 12
• ST_CP (контакт 12) к контакту 8 Arduino

Подключите второй регистр сдвига точно так же, но подключите DS (контакт 14) к первому выходу 9 регистра. После этого соедините контакты 1, 2, 3, 4, 5, 6, 7 и 15 из обоих регистров и светодиоды. Это соединение делает все контакты всегда активными и адресными, однако при включении Arduino некоторые из светодиодов могут быть включены. Решение для этого — подключить MR (контакт 10) и OE (контакт 13) к Arduino напрямую, но таким образом вы должны пожертвовать 2 выводами ардуины.

Чтобы добавить больше регистров сдвига, соедините их, как второй регистр. Всегда подключайте контакты MR и OE непосредственно к контакту Arduino и DS к предыдущему регистру. Если вы хотите отрегулировать яркость светодиодов, подключите потенциометр, как показано на рисунке выше, для управления сопротивлением для всех светодиодов. Однако это необязательно, и вы можете обойтись без него.

Скетч для ардуино

Варианты скетчей обычно предназначены для ограниченного числа регистров сдвига, т.к. для этого нет универсальной функции/метода. Данный код ниже переработан так, чтобы вы могли использовать неограниченное количество регистров сдвига:

В коде добавлено несколько эффектов для этих 16 светодиодов. Если вы хотите добавить больше светодиодов, подключите больше регистров сдвига по примеру выше и измените значение numOfRegisters в коде.

Вы также можете использовать этот код не только для светодиодов, если вам просто нужно больше контактов для вашего Arduino, используйте функцию regWrite (int pin, bool state) для записи состояния любого вывода. И нет предела, сколько сдвиговых регистров вы используете, просто измените значение numOfRegisters, а все остальное уже втоматизировано.

В ситуации когда не хватает выходов микроконтроллера, что обычно делают? Правильно – берут микроконтроллер с большим количеством выходов. А если не хватает выводов у микроконтроллера с самым большим количеством выходов, то могут поставить и второй микроконтроллер.
Но в большинстве случаев проблему можно решить более дешевыми способами например использовать сдвиговый регистр 74HC595.

Преимущества использования сдвигового регистра 74HC595:

• не требует никакой обвязки кроме конденсатора по питанию;
• работает через широкораспостраненный интерфейс SPI;
• для самого простого включения достаточно двух выходов микроконтроллера;
• возможность практически неограниченного расширения количества выходов без увеличения занятых выходов микроконтроллера;
• частота работы до 100 МГц;
• напряжение питания от 2 В до 6 В;
• дешевый — стоит менее 5 центов;
• выпускается как в планарных корпусах (74HC595D удобен для производства), так и в DIP16 (74HC595N удобен для радиолюбителей и макетирования).

Для понимания работы регистра стоит взглянуть на функциональную схему. Она состоит из:

• 8-битного регистра сдвига,
• 8-битного регистра хранения,
• 8-битного выходного регистра.

Рассмотрим какие выводы есть у сдвигового регистра 74hc595.

Общего вывод и вывод питания объяснений не требуют.

• GND — земля
• VCC — питание 5 вольт

Входы 74HC595:

Вход переводящий выходы из высокоимпедансного состояние в рабочее состояние. При логической единице на этом входе выходы 74HC595 будут отключены от остальной части схемы. Это нужно например для того чтобы другая микросхема могла управлять этими сигналами.
Если нужно включить в рабочее состояние микросхеме подайте логический ноль на этот вход. А если в принципе не нужно переводить выходы в высокоимпедансное состояние – смело заземляйте этот вывод.

MR — сброс регистра

Переводить все выходы в состояние логического нуля. Чтобы сбросить регистр нужно подать логический ноль на этот вход и подать положительный импульс на вход STCP.
Подключаем этот выход через резистор к питанию микросхемы и при необходимости замыкаем на землю.

DS – вход данных

Последовательно подаваемые сюда данные будут появляются на 8-ми выходах регистра в параллельной форме.

SHCP – вход для тактовых импульсов

Когда на тактовом входе SHCP появляется логическая единица, бит находящийся на входе данных DS считывается и записывается в самый младший разряд сдвигового регистра. При поступлении на тактовый вход следующего импульса высокого уровня, в сдвиговый регистр записывается следующий бит со входа данных. Тот бит который был записан ранее сдвигается на один разряд (из Q0 в Q1) , а его место занимает вновь пришедший бит. И так далее по цепочке.

STCP – вход «защёлкивающий» данные

Что бы данные появились на выходах Q0…Q7 нужно подать логическую единицу на вход STCP. Данные поступают в параллельный регистр который сохряняет их до следующего импульса STCP.

Выходы 74HC595

• Q0…Q7 – выходы которыми будем управлять. Могут находится в трёх состояниях: логическая единица, логический ноль и высокоимпедансное состояние
• Q7′ – выход предназначенный для последовательного соединения регистров.

Временная диаграмма на которой показано движение логической единицы по всем выходам регистра.

Как говориться лучше один раз увидеть, чем семь раз услышать. Я сам впервые применяя регистр 74HC595 не до конца понимал его работу и чтобы понять смоделировал нужную схему в Proteus.

Вот такая схема подключения семисегментных индикаторов к микроконтроллеру ATMega48 по SPI получилась:

Это схема с динамической индикацией, то есть в каждый момент времени загорается только одна цифра счетверенного семисегментного индикатора, потом загорается следующая и так по кругу. Но так как смена происходит очень быстро, то глазу кажется, что горят все цифры.
Кроме того одновременно эта схема и опрашивает 4 кнопки S1-S4. Добавив два сдвоенных диода можно опрашивать 8 кнопок. А добавив 4 транзистора и резистора можно подключить дополнительный 4-х знаковый индикатор.
Чтобы динамическая индикация заработала в регистры нужно послать два байта: первый байт определяет, какой из 4-х индикаторов будет работать и какую кнопку будем опрашивать. А второй, какие из сегментов загорятся.

12 thoughts on “ Сдвиговый регистр 74HC595 и семисегментный индикатор ”

По моему — это тот случай, когда объяснение простого может выглядеть сложным, а не наоборот. Что может быть проще, чем два бита переслать? В данном примере, биты, пересылаемые микроконтроллером в последовательном виде — преобразуются регистрами в параллельный. Один подает на матрицу, в роли которой выступает индикатор, данные, другой — адрес. Приведен один из примеров интерфейса периферии, обслуживаемой микроконтроллером. Я бы только добавил, что счетверенный семисегментныйт индикатор, чаще всего, используют в роли часов.

В приведенной схеме динамической индикации светодиоды семисегментного индикатора должны быть на напряжение не более 4 В. В больших индикаторах часто используется последовательное включение нескольких светодиодов: например в индикаторах высотой 5см — 4 светодиода.

Поэтому стоит сделать регистру 74HC595 высоковольтный выход: подключить по MosFET на каждый выход. Затвор на выход микросхемы, исток на землю, а к стоку — «высоковольтную» нагрузку.

А действительно, часто такие схемы обслуживают таблоиды и поболее 5 см. Там может и предложенные MosFET (КМОП, полевики с изолированным затвором) будут рентабельны — цена-то у них, как правило, кусючая. В большинстве-же случаев, достаточно будет DD1, как и DD2 подсоединить к токовым ключам, а не напрямую.
Этого не сделано на приведенной схеме, так как на DD2 может падать нагрузка одновременно с семи сегментов, а на DD1 — только с одного. А экономичность схематического решения — далеко не последнее дело, в каждом, конкретном случае.

Datasheet 74HC595 и 74HCT595 от NXP.

Если не нужно каскадирование, регистр хранения и высокоимпедансное состояние на выходах то можно обойтись 74HC164N.

А зачем, если цена фактически одна? Купить сразу несколько сотен 74HC595 по 1,50 за штуку и ставить их везде и всюду, где нужны последовательно-параллельные регистры.

Мне в 74HC595 нравится именно возможность организации статической индикации, с одновременным переключением индикаторов. Так шумов меньше, чем у индикации динамической или у статической индикации без промежуточного (буферного) регистра. К тому же во втором случае имеется паразитная засветка индикатора при частой смене показаний.

А кто и как интересно опрашивает состояние кнопок на такой схеме, регистр же не контроллер он не понимает нажата кнопка или нет, его дело просто подать соответсвующие сигналы навыходных ножках, обратной же связи нет, или я чего-то не понимаю?

Тот микроконтроллер что дает сигнал на включение разрядов индикатора.
Например логическим нулем зажигаем разряд который подключен к выводу Q0 микросхемы DD2 , тогда при нажатии кнопки S1 на 9-том контакте X1 разъема появляется логический ноль, этот сигнал и считывает микроконтроллер.

А кто и как будет считывать значения с кнопок?

В этом схеме нет алгоритм для считывание состояние кнопок.
Для управление 7сег. индик. лучше включить после 595 микросхему 2003.

Применяйте микросхему TPIC6B595DWR, которая уже содержит полевики с открытым стоком на выходе.

Сдвиговый регистр | Электроника для всех

Иногда требуется ОЧЕНЬ много выходных портов. Особенно если хотим сделать что нибудь на светодиодах. Гирлянду какую-нибудь навороченную. Что делать? Брать под это дело ATMega128 с ее полусотней выводов? Избыточно — для ламеров. Ставить i²с расширитель портов? Дорого. Для мажоров. Тут на помощь из вековых глубин выплывает старая добрая дискретная логика. На этот раз нас выручит грошовый сдвиговый регистр. Возьму, для примера, 74HC164 он же, для любителей совковых трешевых микросхем в неубиваемом каменном корпусе, наш КM555ИР8.

У него есть 8 выходов и четыре входа. R-сброс, С-тактовый, А1 и А2 вход. На самом деле, внутри они заведены через логический элемент 2И-НЕ и идут на D триггеры. D — это такой тип триггера, который по тактовому импульсу схватывает и отправляет на выход то, что у него на входе. Как видишь, тут они цепью стоят ,передавая бит от одного к другому и нет принципиальной разницы сколько их тут будет, восемь штук или восемь миллиардов. Но чем больше, тем дольше по этой эстафете гнать данные до конца. Поэтому мы смело можем эти регистры соединять последовательно.
Получается вот такая схема:

От МК, как видно, требуется только четыре выхода. Одним (RESET) мы сбрасываем состояние регистра. Из второго (Data) побитно вылазит байтик, а тактовый CLC обеспечивает продвижение битов по регистру. Самих регистров тут три. Они сцеплены паровозом. Когда переполняется первый, то биты из него вылазят во второй, потом в третий. Итого, 24 вывода.
Катоды диодов подключены все вместе через транзистор и как только будет слово мы подаем сигнал Ready и зажигаем всю эту ботву.

Наполнять регистр просто:
1) Поднимаем и держим RESET в 1
2) Выдаем первый (старший) бит на Data.
3) Опускаем в 0 и поднимаем в 1 тактовый выход. На восходящем фронте происходит занос в регистр и сдвиг всей цепочки на один шаг.
4) Повторить со второго пункта пока все биты не выдадим.

А для сброса достаточно уронить Reset в ноль на пару микросекунд.
Все просто 🙂

З.Ы.
Кружок на входе регистра означает, что вход инверсный. Т.е. подал ноль — сработало
Треугольник на входе показывает по какому фронту произойдет срабатывание. Запомнить просто: _/ \_ — это, типа, импульс. А треугольник, как стрелочка, указывает на нужный фронт. ->_/ \_ передний (восходящий фронт) и _/ \_<- задний (нисходящий фронт)

Ну и даташитик напоследок, а еще протеусовская модель, где можно вручную переключателем поперетыкать уровень на входе и потыкать кнопку тактового входа. Правда я там поленился на диоды питание заводить — там по квадратикам логических уровней итак все видно хорошо 🙂

отзывы, фото и характеристики на Aredi.

ru

Мы доставляем посылки в г. Калининград и отправляем по всей России

• 1

  Товар доставляется от продавца до нашего склада в Польше. Трекинг-номер не предоставляется.

• 2

  После того как товар пришел к нам на склад, мы организовываем доставку в г. Калининград.

• 3

  Заказ отправляется курьерской службой EMS или Почтой России. Уведомление с трек-номером вы получите по смс и на электронный адрес.

!

Ориентировочную стоимость доставки по России менеджер выставит после оформления заказа.

Гарантии и возврат

Гарантии
Мы работаем по договору оферты, который является юридической гарантией того, что мы выполним свои обязательства.

Возврат товара
Если товар не подошел вам, или не соответсвует описанию, вы можете вернуть его, оплатив стоимость обратной пересылки.

• У вас остаются все квитанции об оплате, которые являются подтверждением заключения сделки.
• Мы выкупаем товар только с проверенных сайтов и у проверенных продавцов, которые полностью отвечают за доставку товара.
• Мы даем реальные трекинг-номера пересылки товара по России и предоставляем все необходимые документы по запросу.
• 5 лет успешной работы и тысячи довольных клиентов.

Слон и Моська, или подключение LCD к Attiny13A / Хабр

Вновь приветствую читателей «Хабра»!

Присказка.
Честно сказать, хотел написать статью несколько другого содержания, которая затрагивала бы тему применения и использования сдвиговых регистров, когда сам, даже не думал, что в моих проектах это станет необходимым.
Но так однажды случилось, что я решил втянуть в область программирования микроконтроллеров своего друга, который во многих вопросах с легкостью разберется сам, а в других….

Заказал для него стартовый комплект из Digispark’ов и 10-ти ваттных RGB светодиодов, потому что его первой же идеей, стало создание свето-динамической установки. Но проблема пришла откуда не ждали: недостаток задействованных аппаратных ШИМ — стал первой проблемой. А второй — друг захотел управлять одновременно несколькими светодиодами.
Выход конечно прост — задействовать более продвинутую плату, с другим микроконтроллером. Но такую плату пришлось бы вновь заказывать и ждать, либо купить на месте, за баснословные средства, а тем временем я вспомнил про сдвиговые регистры, принцип управления которыми изучил давно, а вот в схемах никогда не использовал.

Сел за Atmel Studio и начал писать многоканальный софт-ШИМ, через 74HC595. За пару дней было написано несколько режимов управления, и реализованы все основные функции для организации многоканальных ШИМ, БАМ, а так же механизмы работы со светодиодными уровнями и семи-сегментными индикаторами.
Собственно на эту тему я и хотел написать развернутую статью с приложенными исходниками, но объем получился довольно большой, а статья получалась очень обширной. А после финальной реализации описанной ниже, пришлось полностью пересмотреть концепцию управления, что привело к мгновенному устареванию всех наработок на эту тему.
Если у читателей появится огонь желания получить такую статью, я займусь. А без этого, мы же все помним, насколько я ленивый. 🙂

В общем, друг получил библиотеку для использования в среде Ардуино, а мне стало скучно и я стал размышлять о применении полученных наработок для управления LCD (HD44780).
Итог этой работы я и хотел бы сейчас продемонстрировать, а заодно, поделиться с Вами знаниями и исходными кодами.

Итак, начнем:
Что такое сдвиговый регистр, микроконтроллер и жидко-кристаллический экран все знают, а если не знают, но имеют к этому интерес, могут получить эти знания с легкостью из Интернет, поэтому самые базовые знания я опущу.

Для работы был выбран сдвиговый регистр 74HC595, ввиду наличия защелки, позволяющей организовать вывод данных по-требованию. Дисплей совместимый с HD44780 (для работы в 4-х битном режиме), и микроконтроллер ATtiny13A.
Такой выбор был обусловлен не отсутствием более мощных микроконтроллеров, а сужением рамок поставленной задачи, количеством выводов, объемами памяти и ОЗУ, и просто — ради спортивного интереса.
Цель: создание кода, способного выполняться на заданном оборудовании, не в ущерб производительности, удобству использования и полноте функционала.

Запуск дисплея.
Первое, что необходимо было организовать, это вывод данных через сдвиговый регистр с приемлемой скоростью, что и было проделано с использованием трех ног «Тиньки».
Изображение описанного подключения таким образом:
Затем была написана функция для вывода данных в формате приемлемом для LCD. Эта функция является своеобразным ядром или драйвером библиотеки, на котором базируется весь последующий вывод. А так же дополнительная (вспомогательная функция), которая организует дробление данных на нибблы (полубайты), и отправляет их в LCD через сдвиговый регистр, вызывая основную функцию передачи данных.

Реализация функциональной части.
Как только эта часть работы была выполнена и протестирована, я приступил к организации нижнего уровня функций управления LCD, которые описаны в ДШ к устройству, как необходимые для первоначальной инициализации LCD, а так же, непосредственно саму функцию первоначальной инициализации, без которой LCD даже не включится.
А так как для отправки данных в LCD предназначена всего одна функция вывода (драйвер описанный выше), то все остальные функции легко организуются через ее вызов, с передачей соответствующих параметров. А значит, чтобы сэкономить память программ, все остальные функции можно определить через директиву #define.

В этот момент, я нашел метод инициализации который никто не использует, но он подробно описан в ДШ фирмы HITACHI (если мне не изменяет память). Заключается он в том, что для переключения разрядности линии данных в LCD, необходимо чтобы первые ДВЕ команды были 4-х битными, и все!
Когда же я изучал вопросы управления LCD, читая различные сайты, там был описан известный многим стандартный режим инициализации.
Результатом стало написание двух функций инициализации, для избежания проблем при работе с LCD других производителей. Режим определяется директивой в начале программы.
После чего был определен сет функций, расширяющий базовый набор функций управления LCD, в который так же вошла функция позиционирования курсора, для двух типов устройств LCD — 1602 и 2004 (переключение типа организовано директивой в начале программы), и функция вывода символов:

Далее был написан вспомогательный набор функций верхнего уровня, для организации вывода на экран данных стандартных типов, как то: байт, слово, байт в HEX-виде, строка и т. п.
Для вывода числовых данных, были написаны функции быстрого деления на 10 и на 100, а так же вспомогательные макросы, которые «выгребают» остаток от соответствующего деления (трюк). Таким образом вместо 5-ти делений для вывода uint16, требуется меньшее количество делений — 4 вместо 8-ми, а для uint8 — 2 вместо 4-ёх. Так же написаны функции определения новых символов, функция перекодировки русского текста для строк в RAM, вывод строк из программной памяти с перекодировкой текста.
Вот этот набор:

Куда вошли две вспомогательные функции, организующие вывод битовой карты байта, и маскированный вывод битовой карты байта, для возможности контроля состояния определенных бит, заданных маской. В видео, представленном ниже, это продемонстрировано.
Однако, для отображения в реальном железе, коды символов придется изменить на другие, либо создать альтернативные символы, и использовать их коды. В комментариях к этим функциям указано где это изменить.

Ну и в заключении, весь этот «винегрет» был расширен самым верхним набором функций,
организующим вывод данных в определенной позиции экрана. Сделано это было так же, через директиву #define:

Представленные выдержки кода показывают, насколько подробно код описан комментариями, чтобы не возникло проблем при его использовании. Итогом оптимизации стала возможность отображения довольно богатого вывода, при очень скромном размере кода, однако скорость его работы меня не впечатляла. А так же, после анализа использования стека и уровней вложенности, было решено переписать функцию ядра вывода, чтобы избавиться от вспомогательной функции (которая принимала 2 параметра), что сильно разгрузило стек, сократило код на 100 байт, но не очень ускорило вывод.

Модернизация аппаратной части.
И в этот момент я наткнулся на пример немцев 10-ти летней давности, которые организовали вывод данных в сдвиговый регистр, с использованием RC-цепочки. Во-первых реализация данного метода позволила освободить одну ногу микроконтроллера, а во-вторых, это подтолкнуло меня к новым размышлениям.
Так, проанализировав протокол передачи данных я понял, что вывод сигнала «Е»-LCD и вывод защелки сдвигового регистра совпадают!
А это значит, что можно освободить одну линию сдвигового регистра, и ускорить вывод данных в ДВА РАЗА!
Впоследствии вывод RS-LCD, был так же перенесен на линию данных, что позволило освободить еще одну линию сдвигового регистра, а протокол передачи данных был переписан учитывая этот факт.
Итогом явилась единая функция ядра, которая принимает на вход данные и флаг (вывод команды или функции), которая сама разбирает нибблы и выводит их на линию данных с необходимыми задержками, и не превышает 100 байт.
Шина данных LCD (4 бита) занимает половину вывода одного сдвигового регистра, вторая половина может использоваться для индикации, что я и показал в демонстрационном примере.

Позже, я наткнулся на упрощенное описание использование RC-цепочки для сдвигового регистра на сайте DIHALT’a — easyelectronics.ru, и хотел разместить весь материал там, но не смог зайти под своим аккаунтом, хотя учетные данные ввел правильно. А может перепутал сайты — основной и сайт сообщества. В общем расстраиваться сильно не стал, DI все-равно привет 🙂
А тем кто чувствует недостаток знаний в описываемой мной области, предлагаю посетить этот ресурс для устранения этого недостатка. DIHALT и члены сообщества очень подробно описали все устройства, о которых здесь идет речь.

В дополнение, информация о подключении и использовании.
Выносить код в отдельную библиотеку я не стал, созданный код легко преобразуется для любой разработки связанной с выводом данных на LCD. К недостаткам можно отнести невозможность переконфигурирования шины данных LCD, сидящей на сдвиговом регистре, она всегда занимает линии с 0 по 3 (правда имеется возможность «отзеркалить» выводы сдвигового регистра, заменив команду левого сдвига «lsl» в функции вывода, на команду правого сдвига «rsl», что «перевернет» назначение выводов сдвигового регистра, и шина данных окажется на выводах с 7 по 4). А вот выводы микроконтроллера могут быть сконфигурированы любые, причем для любого МК, но с оговоркой: линии должны быть на одном порту (опять же, при условии переназначения номера порта в функции вывода, в рассматриваемом варианте порт = 0x16).
Код содержит пару-тройку хитрых трюков, которые могут быть полезны не только для указанной области (например деления на 10 и 100 с остатком).
Код не использует прерывания и другую периферию, кроме аппаратного ШИМ, который изначально был инициализирован для диагностических целей, а впоследствии оставлен для демонстрационного примера (линии порта PB0 — ШИМ, PB1 — инверсный ШИМ, меняется от состояния светодиодов). С помощью этого можно, например, контролировать яркость подсветки дисплея — программно.
Таким образом, это самая маленькая библиотека вывода данных на LCD (и пожалуй самая быстрая, и самая документированная в коде 🙂
Хочется добавить, что в железе тестирование не производилось, но исходя из измеренных отклонений параметров RC-цепочки, думаю проблем возникнуть не должно.
Если найдутся смельчаки которые проверят это дело в железе, буду крайне признателен.
Так же отмечу, что работоспособность проверена для частот МК 9.6 МГц и 4.8 МГц (для последнего необходимо изменить сопротивление RC-цепочки на 9к).
Конденсатор в железе должен быть 100 пф (10 пф — допуск на емкость ног порта МК).

Отдельно создана секция INIT3, для предварительной инициализации параметров МК и запуска дисплея после включения устройства, выглядит она так:

Примеры применения.
Для демонстрации работоспособности, возможностей и скорости обработки, был написан демо-режим, который использует далеко не все функции, тем не менее достаточный для понимания их набор.
Видео эмуляции в программе Proteus это демонстрирует:

Извиняюсь за озвучку, забыл отключить звук на втором мониторе, надеюсь она не отвлекает от просмотра.

Некоторая техническая информация.
Из этих данных:

понятно, что демонстрационный пример использует 480 байт в функции main. Остальной код — использованные функции библиотеки, cp1251 — таблица перекодировки символов (33*2), HelloPGM — строковая константа «Привет, Хабр», и последние 4 фрагмента кода по 7 байт (строковые константы для вывода режимов: «Red», «Green», «Blue», «Yellow» выровненные пробелами), хранятся во flash-памяти.
1 байт RAM — занимает переменная состояний флагов светодиодов.
В видео, использованные символы встроены в библиотеку Proteus, которая была полностью перерисована. Поэтому в железе картинка будет отличаться. 🙂
Но работоспособность от этого не пострадает!

Временные параметры сигналов пульса и пакета данных для желающих:

Из которых видно, что длительности сигнала «0» и сигнала «1» (первый рис.), полностью совпадают по времени, так как функция вывода данных была оптимизирована с учётом полного устранения джиттера.

Второй рисунок отражает передачу одного пакета (байта) в LCD, так как шина данных 4-х разрядная, эта передача осуществляется в два этапа, между которыми следует задержка, чтобы LCD успел «переварить» первую часть данных.

Кому интересна функция вывода, она здесь:

(Здесь так же использован трюк с выводом, характерный только для МК компании Atmel).

Заключение.
Если кто-то решится воплотить моё творение в железе, и испытает проблемы с запуском, рекомендую поиграть с задержкой (указана директивой #define в секции описания глобальных данных). Будет необходима помощь, обращайтесь с вопросами в комментариях к статье, с радостью помогу. Чуть не забыл добавить: При использовании прерываний, придется обеспечить барьеры в функции вывода данных на линию, самостоятельно (в конце функции есть примеры сохранения и восстановления SREG (регистр состояния) под комментарием). Иначе возникнет проблема вызова прерывания во время функции передачи данных, что приведет к отказу работоспособности (инструкций: cli и sei — не достаточно!).

Как всегда — постскриптум:
Решил я проверить, насколько адаптируем код для новых разработок связанных с выводом данных, и первое что пришло на ум, это реализация вольт-метра на ATtiny13A.

Разработка представленной реализации заняла не более 30 минут, большую часть которых заняло проектирование схемы.

Двух-канальный ампер-, вольт-метр:

1 канал: 0-60V, 0-40A

2 канал: 0-15V, 0-10A

Размер кода: 760 байт

Использованная периферия: ADC0, ADC1, ADC2, ADC3

RESET — запрещён, используется весь PORTB.

Возможно в статье допущены неточности, так же, неточности возможны в результатах профилирования указанных в коде на полях, код переписывался неоднократно. Относительно работоспособности кода могу заверить что все функции протестированы много раз.
Исходный код демонстрационного примера для Atmel Studio 7.0, и проект для Proteus 8.3 sp2 — прилагается, дальнейшие изменения выкладываться не будут.

Как всегда, всем желаю успехов в творчестве… да и в прочих начинаниях!
Скорейшей весны!

Использование в коммерческих проектах, перепродажа исходного кода, использование с целью наживы и любых корыстных целях, запрещено. Исходные тексты распространяются бесплатно как есть, в случае использования на других сайтах, либо в других источниках, указание автора и уведомление о размещении — обязательно!

Uln2803a описание на русском

Схема одного из каналов в микросхемах ULN2003A, ULQ2003A и ULN2003AI.

Каждый из семи каналов содержит по два биполярных транзистора, резистор 2,7 кОм ограничивающий базовый ток, и два резистора на 7,2 кОм и 3 кОм защищающие транзисторы от открывания обратным током коллектора. Кроме того к схеме добавлены три защитных диода: первый защищает вход от отрицательного напряжения, два других защищают выход от отрицательного напряжения и от превышения напряжения на транзисторах выше питающего.

Наличие защитных выходных диодов актуально при работе на индуктивную нагрузку: диод для шунтирования обмотки реле или обмотки шагового двигателя уже встроен в микросхему и не нужно устанавливать внешний диод. А при использовании 7 каналов – 7 внешних диодов.

Управление ULN2003

Входная часть сборок ULN2003A, ULN2003AI, ULQ2003A спроектирована так чтобы работать совместно с ТТЛ и 3,3 В и 5 В К-МОП логикой.

ULN2002A создана для p-МОП логики. Во входных цепях ULN2002A добавлен стабилитрон на 7 В и увеличено сопротивление базового резистора до 10,5 кОм, благодаря этому сборка может работать с входными напряжениями от 14 до 25 В.

Сборка ULN2004A, ULQ2004A предназначена для К-МОП логики с уровнем напряжений от 6 до 15В. По сравнению с ULN2003, у ULN2004 просто увеличено сопротивление базового резистора до 10,5 кОм.

Как можно видеть на структурной схеме, входы и выходы расположены напротив друг друга, что весьма удобно при разводке печатной платы.

ULN2003 выпускается как для объемного монтажа: PDIP, так и для поверхностного: SOIC, SOP и TSSOP.

Выходной драйвер ULN2003 для микроконтроллеров. Описание, подключение, datasheet на русском

ULN2003 — это универсальная интегральная микросхема, состоящая из 7 идентичных и независимых драйверов, которые позволяют управлять с помощью микроконтроллера реле, небольшим двигателем постоянного тока, шаговым двигателем, низковольтными лампами или светодиодной лентой.

Паяльный фен YIHUA 8858

Обновленная версия, мощность: 600 Вт, расход воздуха: 240 л/час…

Подробнее

Каждый драйвер состоит из двух транзисторов подключенных в конфигурации Дарлингтона. Пара Дарлингтона, разработанная Сидни Дарлингтоном в 1953 году, состоит в каскадом соединении двух биполярных транзисторов, в результате чего получается очень высокий коэффициент усиления, равный произведению коэффициента усиления каждого из двух транзисторов. Благодаря этому мы можем управлять нагрузками определенной мощности с очень малыми входными токами.

Пара Дарлингтона не свободна от некоторых недостатков, которые мы рассмотрим далее. Транзистор NPN универсального назначения открывается, когда мы подаем на его базу напряжение около 0,6 В. Если мы используем небольшой ток, мы можем довести его до насыщения с очень низким напряжением коллектор-эмиттер (VCE), например, в случае BC337, это между 0,2 В и 0,5 В.

В паре Дарлингтона входное напряжение будет в два раза больше, чем 0,6 В, потому что базовые напряжения обоих транзисторов складываются, как мы это можем видеть на рисунке. Также падение напряжения на выходном транзисторе будет больше, потому что это будет сумма напряжения насыщения первого транзистора + напряжение база-эмиттер выходного транзистора.

В любом случае, эти недостатки не являются существенными, поскольку в целом выходы микроконтроллера составляют 3,3 В или 5 В, что значительно превышает порог срабатывания ULN2003.

На предыдущем рисунке мы видим внутреннюю схему одного из каналов драйвера ULN2003. Здесь мы видим входной резистор на 2,7кОм, и еще два дополнительных резистора которые улучшают характеристики драйвера. Входное сопротивление каждого канала освобождает нас от установки внешних резисторов при подключении ULN2003 к микроконтроллеру.

Во внутренней схеме мы также можем видеть защитный диод, подключенный к коллектору выходного транзистора. Данный диод предназначен для защиты транзистора от ЭДС самоиндукции, возникающей в момент отключения индуктивной нагрузки (реле или двигателей). Чтобы этот диод работал, необходимо подключить вывод 9 (COM) к положительному выводу нагрузки (см. Рисунок с примером подключения).

Коэффициент усиления каждого драйвера больше 500, поэтому для получения максимального выходного тока достаточно на вход подать ток менее 1 мА.

На рисунке мы видим ULN2003, подключенный к микроконтроллеру (это могут быть PIC, Atmel, Arduino, Raspberry PI) и с различными нагрузками (двигатели постоянного тока, светодиодная лента, реле и т. д.).

В верхней части примера (подключение двигателя) мы видим, что для получения большего выходного тока можно параллельно соединять более одного канала. Вывод (+ V) – это напряжение, необходимое для питания силовой части и не связано с питанием микроконтроллера. Необходимо только, чтобы масса их была общей.

Микросхема ULN2003 является частью семейства подобных драйверов: ULN2001, ULN2002, ULN2003, ULN2004, которые очень похожи. Различие в первую очередь в значении входного сопротивления для согласования с различной логикой.

В настоящее время микросхема ULN2003 является наиболее популярной, поскольку она хорошо работает с управляющими напряжениями 5 В (TTL) и 3,3 В (LTTL). Существует вариант с 8 каналами вместо 7 – это ULN2803. Из-за восьмого канала корпус имеет 18 выводов. В остальном он подобен ULN2003.

(167,0 KiB, скачано: 662)

источник

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Аналоги ULN2003

Разные зарубежные производители выпускают свои аналоги ULN2003: L203, MC1413, SG2003, TD62003. Так же есть и отечественный аналог: К1109КТ22.

8-ми канальный драйвер нагрузки ULN2803A, ULN2804A

Для работы с микроконтроллерами может быть более удобнымы 8-ми канальные драйверы. И у семиканальных ULN2003, ULN2004 есть их восьмиканальные братья ULN2803, ULN2804.

Читать также: Шестигранник диаметр описанной окружности

Точно также как и ULN2003 — ULN2803 рассчитан на управление от ТТЛ-логики и низковольной К-МОП, а ULN2804 от К-МОП питающейся в диапазоне 6 .. 15 В. Отличия ULN280X от ULN200X только в дополнительном канале и 18-выводном корпусе. У ULN2803А есть отечественный аналог: К1109КТ63.

Драйверы нагрузки ULN2023A, ULN2024A

Третья двойка в названии сборки вместо нуля означает, что выходное напряжение может достигать 95 В

, в остальном параметры и схемотехника этих сборок повторяют своих собратьев.

14 thoughts on “ ULN2003 драйвер нагрузок на 7 каналов, ULN2803 — на 8 каналов ”

ULN2003A не только как драйвер микроконтроллера хороша (предполагаю, что в 1976 году её точно с микроконтроллерами никто не использовал ), но и например как драйвер для 74HC595. С помощью 3-х выводов микроконтроллера управляем 74HC595, и получаем масштабируемое решение по управлению реле, шаговыми двигателями, светодиодами т.е. там где не нужны большие частоты.

Ну, не знаю… я ее в первый раз увидел в конце 90_х ковыряя термоконтроллер изготовленный в Великобритании в конце 70_х годов прошлого века. Устройство было на микроконтроллере, а ULN2003A работали в нем драйверами семисегментного светодиодного индикатора. Децимальная точка там не отображалась, и для индикации нужной информации достаточно было семи ключей. Думаю, семь ключей в этой микросхеме только из-за ограничений выбранного для нее корпуса.

Назрел вопрос — что-то подобное в более многоногих корпусах существует? Так то я всегда пользовался логикой с открытым коллектором или транзисторными ключами, но чисто на перспективу хотелось бы знать. И еще немного не в тему — не выпускались ли импортные аналоги К155ИД1? Довольно актуально сейчас в любительской практике, когда вернулась мода на газоразрядные индикаторы.

Импортный аналог К155ИД1 — SN74141N от TI, можно взять на алиэкспрессе от полутора долларов за штучку. Я считаю что это дорого.

Если нужно управлять ровно байтом (например семисегментный индикатор и точка) то подойдет аналог ULN2003A в 18 выводном корпусе — ULN2803A. С большим числом каналов драйверы не попадались.

Спасибо за подсказку. Но да, цены совершенно негуманные. Дешевле 1,1 доллара за штуку не нашел, плюс пересылка. На ебее еще страшнее, от 150 руб за штуку. И главное, все в dip корпусах, а я рассчитывал найти импортный аналог в soic… В таком случае возьму наши ИД1, их от 25 руб продают с рук.

Упс! А я только что нашел способ нестандартного использования ULN2003 как драйвера клавиатуры на 7 кнопок. Уровни с кнопок на входы, защитные диоды в качестве шифратора с 7 на 1, а сигнал высокого уровня с вывода 9 будет сигналом разрешения или прерывания, по которому МК будет выполнять процедуру прерывания с опросом состояния клавиатуры. Конечно, 8 линий занятые клавиатурой не есть хорошо. Но при необходимости отправлять контроллер в спячку и быстрого опроса кнопок по прерыванию, да при наличии большого количества свободных выводов, думаю, идея может найти хотя бы ограниченное применение.

Читать также: Как правильно заточить циркулярную пилу

Получается, что ULN2003 используется как диодная сборка из 7 диодов с общим катодом, мне кажется что дешевле будет взять две диодных сборки BAV70S — в каждой по две пары диодов с общим катодом, итого получаем 8 входов в более компактных корпусах, да и дешевле выйдет.

Вот вот, насчет низких частот. Этот недостаток ULN2003 обусловлен включением транзисторов по схеме Дарлингтона. Он ее еще до 76-го запатентовал, в 53-м, если память не изменяет. Так, с тех пор, и тянутся за токовыми ключами такого включения все их недостатки: и малая частота, и низкое КПД, и искажения сигнала… А вот используют до сих пор. Мощность при простоте — решают все, по крайней мере для пром автоматики. Клапана, шаговики, реле, подача. Все мощное, грубое и медленное.

Медленное… Как сказать. Типовое время включения 0,1мкс,выключения 0,2мкс.В пору импульсным стабилизатором управлять.

Два защитных диода и на общий провод и на плюс, можно подключать к индуктивной нагрузки без проблем. Удобно контроллер всегда чем то управляет тут легко подключил эту микросхему, которая выдерживает достаточно большой ток. Плохо,что только семь каналов в контролере часто требуется задействовать порт целиком,а это 8 каналов. И добавил бы производитель еще один канал.

В те времена о байтной привязке особо не думали, делали, как в корпус ляжет. В 16-ножечный, минус питание — как раз семь элементов И-НЕ помещалось. Для других целей, можно и другие ключевики найти, их много разных, для разных целей.

В те времена были популярны 14 выводные корпуса DIP14. Два вывода на питание, остается 12: в повторителях и инверторах типа 155ЛН1 — 155ЛН3 по 6 элементов.

Эххх! Не попалась мне эта микросхема раньше. Сделал внуку игрушку — панели с выключателями , шпингалетами, разетками, рекуляторами, моторчиками и «лампочками».Управления сделал на дискретных элементах. Ничего — переделаю. А цена , нас радиолюбителей, не пугает.Работоспособность и удобство — вот главное.

Ничего, что цена не пугает. Особенно, если учесть цену кабеля от пульта управления к игрушке… если я правильно представил себе устройство управления. ЭТО — микросхема управления! А как вы будете ей, или чему другому передавать данное управление: последовательно или параллельно, аналоговым или цифровым методом — вот от чего зависит себестоимость и удобство изделия. А на чем собрана оконечная дискретика, на транзисторных ключах, их сборках или, даже, на банальных релюхах — дело десятое.

Для реле удобно использовать tpic6c595 (tpic6b595) — это 75HC595+ULN2803 выполненное в одном корпусе

Даташит поиск по электронным компонентам в формате pdf на русском языке. Бесплатная база содержит более 1 000 000 файлов доступных для скачивания. Воспользуйтесь приведенной ниже формой или ссылками для быстрого поиска (datasheet) по алфавиту.Если вы не нашли нужного Вам элемента, обратитесь к администрации проекта .

Подключение шагового двигателя 28BYJ-48-5V к Arduino. Часть 2.

В статье мы подробно разберем принцип работы шагового двигателя 28BYJ-48-5V, особенности и подключение драйвера на базе микросхемы ULN2003.

В предыдущей статье =>> мы кратко разобрали подключение шагового двигателя 28BYJ-48-5V к Arduino через драйвер.

Для подключения 4-х фазного шагового двигателя с редуктором 28BYJ-48-5V используется драйвер на базе микросхемы UNL2003A.

Шаговый двигатель 28BYJ-48-5V

Подробное описание и характеристики 5-ти вольтового шагового двигателя 28BYJ-48-5V Вы найдете в карточке товара RKP-28BYJ-48-5V =>>

Добавим лишь немного теории о принципах работы шагового двигателя 28BYJ-48-5V.

Дискретное перемещение вала двигателя 28BYJ-48-5V позволяет повернуть вал ровно на 60 или 279 градусов и зафиксировать. Двигатель содержит две обмотки, причем каждая имеет отвод от середины. Получается 4 фазы. Отводы обмоток соединены вместе, как изображено на схеме, к ним подключен красный провод.

В результате каждый из контактов четырех фаз соединен с красным проводом.

Двигатель 28BYJ-48-5V относится к однополярным (униполярным) благодаря схеме соединения фаз. К красному проводу подключается питание. Фазы коммутируются силовой электроникой.

Для поворота на требуемый угол или выполнения некоторого количества оборотов на фазы двигателя подают серию импульсов, под действием которых вал поворачивается на серию шагов.

Импульс тока вызывает перемещение вала на угол обусловленный углом, занимаемым на роторе одним магнитом. Увеличение количества полюсов ротора уменьшает шаги, что позволяет нарастить точность позиционирования.

Чаще всего используются два способа управления шаговым двигателем 28BYJ-48-5V: 4 ступени импульсов и 8 ступеней.

В 4-ступенчатом управлении всегда подключены к питанию две из четырех обмоток двигателя – полношаговый метод управления. Программная библиотека Stepper для Arduino IDE использует именно такой способ управления. Если фазам по цвету проводов присвоить обозначения А синий, Б розовый, В желтый, Г оранжевый, то получим наименования фаз А, Б, В, Г. Их поочередное включение можно представить в виде последовательной смены сочетаний включенных фаз АБ-БВ-ВГ-ГА-АБ.

В 8-ступенчатой последовательности включается сначала одна фаза потом две, потом опять одна следующая, снова две и так далее. Управление мотором происходит в соответствии с последовательностью: А-АБ-Б-БВ-В-ВГ-Г-ГД-Д-ДА-А.

Драйвер моторов на микросхеме UNL2003A.

Существуют разные модели драйверов (контроллеров) шаговых двигателей. Среди них можно выделить самые популярные в DIY разработках на базе Arduino: L293, ULN2003, A3967SLB.

Как правило, шаговый двигатель 28-BYJ48 используют в паре с драйвером ULN2003.

Список драйверов на базе UNL2003A Вы найдете в конце статьи в разделе «Рекомендуемые товары:» или в категории Драйверы двигателей =>> нашего сайта Robot-Kit.ru.

На фото ниже драйвер шагового двигателя на базе UNL2003A выполнен в формате «микро» =>>

Модуль управления (драйвер) на базе микросхемы UNL2003A предназначен для управления однополярным четырехфазным шаговым двигателем.

Микросхема ULN2003 по сути представляет собой массив транзисторов, включенных по схеме Дарлингтона. Микросхема ULN2003 позволяет управлять нагрузкой до 500 мА (один ключ).

Модуль принимает на себя нагрузку по силовой коммутации токов фаз мотора, защищая управляющую логическую схему от перегрузки по току и от перегрева. Например, при возрастании нагрузки на валу, в этот момент потребление тока увеличивается.

На плате модуля есть 4 входа для микроконтроллера: IN1..IN4. Пять выходов на двигатель, и два контакта питания. Также есть перемычка, разрывающая цепь питания двигателя.

Примечание. Плата согласования Arduino и шагового двигателя на основе UNL2003A имеет всего одну перемычку, которая замыкает 3 и 4 выводы. Данная перемычка подаёт питание на светодиоды с вывода 2 (так как выводы 2 и 3 спаяны вместе). Если на шаговый двигатель подаётся питание +5 В (как в нашем случае), то данная перемычка позволяет наблюдать за переключением выводов управления шаговым двигателем. Отслеживание свечения светодиодов помогает отладить схему соединения двигателя и управляющую программу. В дальнейшем для экономии тока питания перемычка снимается.

Подключение моторов на микросхеме ULN2003A

Схема соединения двигателя 28BYJ-48-5V и модуля управления ULN2003A.

Как правило, кабель двигателя 28BYJ-48-5V уже имеет разъем с ключом, который вставляется в плату драйвера только в правильном положении. В нашем случае это именно так.

Четыре управляющих входа, помеченные как IN1-IN4, должны быть подключены к четырем цифровым выводам Arduino. Подключаем питание GND к GND и VCC к VIN (не для постоянного использования). Помним, что не рекомендуется запитывать двигатель 28BYJ-48-5V (через драйвер) непосредственно от контакта 5V на плате Arduino. Если для питания Arduino и мотора используются различные источники питания, то необходимо объединить выводы «земля» источников вместе.

Ниже приведена схема подключения на примере модуля ULN2003, платы Arduino UNO R3 и двигателя 28BYJ-48-5V.

ПРОГРАММИРОВАНИЕ В ARDUINO IDE

Программирование для управления шаговым двигателем 28BYJ-48-5V в среде ARDUINO IDE описано в третьей части статьи =>>

Cam8s. Описание.

Данная камера – последующая модернизация cam8. За основу взята схема cam83, в нее добавлена вторая HC595, упрощена схема драйвера горизонтального регистра. Плюс печатная плата переразведена так, чтобы минимизировать паразитные наводки. Из нового функционала – наличие электромеханического затвора. Так как ICX453AQ прогрессивная, то применение этого функционала в астрофото – сьемка дарков. Эту модификацию назвал cam8s (s – от shutter).

Cam8s. Daniel1930.

Cam8s. Daniel1930.



Затвор от Nikon D50

Принцип работы – такой же, как и у cam81.

Для камеры используется герметичный корпус Gainta G-107. Две половинки корпусов герметизируются прокладкой, входящей в комплект корпуса. В новой разводке заменен usb разъем на герметичный РС4 российского производства или любой другой герметичный. Можно также использовать гермоввод для вывода кабелей из корпуса. Но тогда придется USB кабель впаять прямо в плату камеры.

Гермоввод на корпусе cam8.

Пельтье охлаждает только медный цилиндрик. Корпус при этом будет нагреваться. Напротив пельтье с наружной стороны предполагается поставить радиатор и кулером. При этом в крышке нужно сделать еще один герметичный разъем для пелтье. Плата крепится на втулках примерно 8 мм высотой для освобождения пространства под затвор. Отверстия М4 — нужно нарезать в корпусе.

В качестве элемента пельтье рекомендуется использовать такой 30×30мм, или около того. Этого будет достаточно для достижения дельты порядка 28-30 градусов С. Были проведены эксперименты с охлаждением, с целью добиться большей дельты, были поставлены 2 элемента пельтье друг на друга (бутерброд), маленький 20×20мм (3,5В; 3,3А) и побольше (25x25mm; 5,8V; 5A). Использовался огромный медный радиатор, более мощный вентилятор чем был в сам81. Кроме того в старой камере пельтье охлаждался через корпус (радиатор прикручивался к корпусу), в новой же было пропилено отверстие под теплоотводпод радиатор так, что радиатор напрямую контактирует с пельтье. После всего этого, дельта получилась на уровне 30 градусов. Cam81 с алюминиевым радиатором в разы меньше площадью и одним пельтье даёт те же 28-30 градусов дельты.

Медный теплоотвод не рекомендуется теплоизолировать. Обычно тот медный (иногда алюминиевый) стержень («cold finger»), который отводит тепло от матрицы, не закрывают теплоизолятором. Благодаря этому остаточные водяные пары могут конденсироваться на этой более холодной поверхности, оставляя матрицу не запотевшей.

Также рекомендуется установить на корпус камеры быстросъёмный патрон с силикагелем, который будет использоваться для осушения внутреннего пространства камеры.

Методика сборки и настройки не отличается таковой в cam81.

По дросселю DR2 cитуация такая. Дроссель не важно какой, обмотку с дросселя удаляем, потом мотаем провод около 0.2 мм в диаметре и мотаем пока заполнится с отводом посередине. От отвода получится напряжение +10 вольт (через диод и конденсатор), его пропускаем через стабилизатор 7806 и получаем чистое +6 вольт для питания горизонтального регистра.

Фото с подписанными деталями в камере cam8s.

Cam8s. Плата. grim.

Cam8s. Плата. grim.

Все не помеченные конденсаторы 105(1 мкф). Сопротивление R24-12кОм, у меня не было запаял 13 кОм сверху 160 кОм, поэтому сверху надпись 164.

Печатную плату для камеры можно выкачать здесь: http://astroccd.org/wp-content/uploads/2014/10/CAM8s_pcb.zip

Принципиальную схему скачать можно здесь: http://astroccd.org/wp-content/uploads/2014/10/CAM8s_sch.pdf

Перечень комплектующих: http://astroccd.org/wp-content/uploads/2014/10/cam8s_list-of-elements2.xls

Позже, тестируя камеру, было обнаружено, что если транзистор VT1 заменить на полевой IRLML2803, то шумы уменьшаются на 25%! При положении ползунка усиления «крайнее левое положение» (усиление =1) среднеквадратичный шум получается в районе 12 ед АЦП, а c КТ3130 16 ед. Если учесть что насыщенное положение /35000 e-/ соответствует 38000 ед , то получается RMS около 11 e-. Также был испытан bf999, результат хуже чем с IRLML2803, может быть экземпляр такой попался.

Для уменьшения шумов рекомендуется заземлить медный теплоотвод. Корпус же камеры по возможности стоит отделить от земли, а место заземления (корпус-земля) выбрать конкретно по минимуму наводок. Зависит от подключенного оборудования + от конкретного усправляющего компьютера.

Актуальная версия программы для управления cam8s: http://astroccd.org/2013/05/cam8s_view/

Актуальная версия ASCOM драйвера для cam8s.

Фотографии с cam8s — http://astroccd.org/gallery/

Тестовый кадр (fit): http://astroccd.org/wp-content/uploads/2014/10/cam8s_test_.fit

Все фотки надерганы с темы http://www.astroclub.kiev.ua/forum/index.php?topic=28929.0.

Или предоставлены в личной переписке.

Авторство проекта – grim.

Отдельное спасибо за фотографии grim, daniel1930 и sentimentalbob.

74HC595 Статический привод 4-сегментный модуль цифрового дисплея 0,5-дюймовый 4-разрядный ярко-красный модуль платы дисплея

Описание:
1>. 4-сторонний ярко-красный модуль цифрового дисплея легко установить с четырьмя отверстиями для винтов.
2>. Четыре привода 74HC595 SMD и цифровая лампа были разработаны с ограничивающим резистором для каждого диапазона, чтобы обеспечить равномерную яркость.
3>. Статический привод в цифровом без изменений, а SCM не обновлялся. Нединамические сканируются для экономии системных ресурсов MCU.
4>. Простой интерфейс, VCC +, GND-, данные SDI, Shift clock SCLK, защелка LOAD, только трехпроводный интерфейс подключен к микроконтроллеру для экономии ввода-вывода микроконтроллера.

Размер продукта:

Протестировано выдающимся партнером ICStation arduinoLab:

Подробнее читайте в видео:
(язык видео – Русский )

Во-первых, мы должны сказать, что ICStation не принимает никаких форм оплаты при доставке.Раньше товары отправлялись после получения информации о заказе и оплаты.

1) Paypal Платеж

PayPal – это безопасная и надежная служба обработки платежей, позволяющая делать покупки в Интернете. PayPal можно использовать на icstation.com для покупки товаров с помощью кредитной карты (Visa, MasterCard, Discover и American Express), дебетовой карты или электронного чека (т. Е. С использованием вашего обычного банковского счета).

Мы прошли проверку PayPal

2) Вест Юнион

Мы знаем, что у некоторых из вас нет учетной записи Paypal.

Но, пожалуйста, расслабься. Вы можете использовать способ оплаты West Union.

Для получения информации о получателе свяжитесь с нами по адресу [email protected].

3) Банковский перевод / банковский перевод / T / T

Банковский перевод / банковский перевод / способы оплаты T / T принимаются для заказов, общая стоимость которых составляет до $ 500 . Банк взимает около 60 долларов США за комиссию за перевод, если мы производим оплату указанными способами.(с бесплатным номером отслеживания и платой за страховку доставки)

(2) Время доставки
Время доставки составляет 7-20 рабочих дней в большинство стран; Пожалуйста, просмотрите приведенную ниже таблицу, чтобы точно узнать время доставки к вам.

7-15 рабочих дней в: большинство стран Азии
10-16 рабочих дней в: США, Канаду, Австралию, Великобританию, большинство стран Европы
13-20 рабочих дней в: Германию, Россию
18-25 рабочих дней Кому: Франция, Италия, Испания, Южная Африка
20-45 рабочих дней Куда: Бразилия, большинство стран Южной Америки

2.EMS / DHL / UPS Express

(1) Стоимость доставки: Бесплатно для заказа, который соответствует следующим требованиям
Общая стоимость заказа> = 200 долларов США или Общий вес заказа> = 2,2 кг

Когда заказ соответствует одному из вышеуказанных требований, он будет отправлен БЕСПЛАТНО через EMS / DHL / UPS Express в указанную ниже страну.
Азия: Япония, Южная Корея, Монголия. Малайзия, Сингапур, Таиланд, Вьетнам, Камбоджа, Индонезия, Филиппины
Океания: Австралия, Новая Зеландия, Папуа-Новая Гвинея
Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
Примечание. Стоимость доставки в другие страны, пожалуйста, свяжитесь с orders @ ICStation.com

(2) Время доставки
Время доставки составляет 3-5 рабочих дней (около 1 недели) в большинство стран.

Поскольку посылка будет возвращена отправителю, если она не была подписана получателем в течение 2-3 дней (DHL), 1 недели (EMS) или 2 недель (заказное электронное письмо), обратите внимание на время прибытия. пакета.

Примечание:

1) Адреса APO и PO Box

Мы настоятельно рекомендуем вам указать физический адрес для доставки заказа.

Потому что DHL и FedEx не могут доставлять товары по адресам APO или PO BOX.

2) Контактный телефон

Контактный телефон получателя требуется агентству экспресс-доставки для доставки посылки. Сообщите нам свой последний номер телефона.

3. Примечание
1) Время доставки смешанных заказов с товарами с разным статусом доставки должно рассчитываться с использованием самого длинного из перечисленных ориентировочных сроков.
2) Напоминание о китайских праздниках: во время ежегодных китайских праздников могут быть затронуты услуги определенных поставщиков и перевозчиков, а доставка заказов, размещенных примерно в следующее время, может быть отложена на 3–7 дней: китайский Новый год; Национальный день Китая и т. Д.
3) Как только ваш заказ будет отправлен, вы получите уведомление по электронной почте от icstation.com
4) Отследите заказ с номером отслеживания по ссылкам ниже:

Business & Industrial ВИНТАЖНЫЙ РОССИЙСКИЙ СОВЕТСКИЙ СССР ЭЛЕКТРИЧЕСКИЙ КАБЕЛЬ ЭЛЕКТРИЧЕСКИЙ ШНУР для ПЕЧЕЙ, ЖЕЛЕЗА, САМОВАРА и т. Д.Прочие виды бизнеса и промышленности

Бизнес и промышленность ВИНТАЖНЫЙ РОССИЙСКИЙ СОВЕТСКИЙ СССР СИЛОВОЙ КАБЕЛЬ ЭЛЕКТРИЧЕСКИЙ ШНУР для ПЕЧЕЙ, УТЮГА, САМОВАРА и т. Д. Другой бизнес и промышленность

• Дом
• Бизнес и промышленность
• Другой бизнес и промышленность
• ВИНТАЖНЫЙ РОССИЙСКИЙ СОВЕТСКИЙ СССР КАБЕЛЬ ПИТАНИЯ ЭЛЕКТРИЧЕСКИЙ ШНУР для ПЕЧЕЙ, УТЮГА, САМОВАРА и т. Д.

СОВЕТСКИЙ КАБЕЛЬ ПИТАНИЯ ЭЛЕКТРИЧЕСКИЙ ШНУР для ПЕЧИ, УТЮГА, САМОВАРА и др. VINTAGE RUSSIAN, может использоваться как электрический удлинитель, 6A 250V совместимая вилка ЕС (диаметр 4 – 4,8 мм), MADE IN USSR, 11 и 12 фото еще один советский электрический кабель, который также может использоваться как удлинитель, ОТЛИЧНО СОВЕТСКИЙ КАЧЕСТВО, Покупки сейчас, С последней концепцией дизайна, Дизайн и энтузиазм в моде, с самой низкой ценой и гарантией комфорта.КАБЕЛЬ ПИТАНИЯ ЭЛЕКТРИЧЕСКИЙ ШНУР для ПЕЧИ, УТЮГА, САМОВАРА и т. Д. ВИНТАЖНЫЙ РОССИЙСКИЙ СОВЕТСКИЙ СССР, ВИНТАЖНЫЙ РОССИЙСКИЙ СОВЕТСКИЙ СССР СИЛОВОЙ КАБЕЛЬ ЭЛЕКТРИЧЕСКИЙ ШНУР для ПЕЧИ, ЖЕЛЕЗА, САМОВАРА и т. Д.

САМОВАР, ОТЛИЧНОЕ СОВЕТСКОЕ КАЧЕСТВО, ЖЕЛЕЗНЫЙ, 4 – 4, см. Подробности, неиспользованный товар, абсолютно без следов износа. : Новый, Товар может быть заводским вторым или новым. См. Все определения условий. Возможно, у товара отсутствует оригинальная упаковка. или в оригинальной упаковке, но не запечатанной », 11 и 12 фото другого советского электрического кабеля, который также может использоваться в качестве удлинителя мощности и т. д., неиспользованный товар с дефектами. Полную информацию и описание любых недостатков см. в списке продавца.Состояние: Другой новый, можно использовать как электрический удлинитель, Примечания продавца: «в хорошем состоянии с признаками времени. 6A, 250V, вилка, соответствующая требованиям ЕС, ВИНТАЖНЫЙ КАБЕЛЬ ПИТАНИЯ РОССИИ СОВЕТСКИЙ СССР ЭЛЕКТРИЧЕСКИЙ ШНУР для ПЕЧИ, СДЕЛАНО В СССР, диам.

zusätzliche Schlafmöglichkeit, 2 Personen und Kind, großer Essbereich, großes gemütliches Rundsofa, Flachbildschirm, DVD, Radio / CD Stereo, umgeben von einer herrlichen ruhigen und sehr sonnigen Terrasse.

für 2 Personen mit gemütlichem Doppelbett, großem Spiegelschrank und diversen Abstellmöglichkeiten.

komplett eingerichtet mit Spülmaschine, Herd mit Backofen, Tiefkühler, Geräten, Spülmittel, Handtücher und др. sind vorhanden.

mit Badewanne und Duscheinrichtung, Handtücher und Allm was für schöne Tage notwendig ist.

Unsere Ferienwohnug hat einen eigenen Eingang, Parkplatz und Abstellmöglichkeit für Räder.

Am Bodensee bestehen wunderbare Möglichkeiten der Erholung. Geniessen Sie 2 Thermen in unmittelbarer (ок. 15 мин.) Nähe, 2 Schwimmbäder am Bodensee ок. 10 min zu Fuss, die Alpen, die Blumeninsel Mainau, sowie das reichhaltige Kulturangebot der Schweiz.

ВИНТАЖНЫЙ РОССИЙСКИЙ СОВЕТСКИЙ СССР СИЛОВОЙ КАБЕЛЬ ЭЛЕКТРИЧЕСКИЙ ШНУР для ПЕЧИ, УТЮГА, САМОВАРА и др.

ВИНТАЖНЫЙ РОССИЙСКИЙ СОВЕТСКИЙ СССР СИЛОВОЙ КАБЕЛЬ ЭЛЕКТРИЧЕСКИЙ ШНУР для ПЕЧИ, УТЮГА, САМОВАРА и др.

haus-antje-bodensee.de можно использовать как электрический удлинитель, вилка 6A 250V, совместимая с ЕС (диаметр 4 – 4,8 мм), СДЕЛАНО В СССР, фото 11 и 12 еще один советский электрический кабель, который также может использоваться как power extender, ОТЛИЧНОЕ СОВЕТСКОЕ КАЧЕСТВО, Покупки сейчас, С последней концепцией дизайна, Дизайн и модный энтузиазм, с самой низкой ценой и гарантией комфорта.

(экспорт (версия D) (дизайн (источник /home/lauri/nixiesp12/nixiesp.sch) (дата «L 22 дек 2018 18:27:34 EET») (инструмент «Eeschema 4.0,7 “) (лист (номер 1) (название /) (tstamps /) (title_block (название NixiESP12) (компания «Лаури Высанди») (ревизия) (дата 2017-07-13) (источник nixiesp.sch) (комментарий (номер 1) (значение “”)) (комментарий (номер 2) (значение “”)) (комментарий (номер 3) (значение “”)) (комментарий (номер 4) (значение “”))))) (составные части (сравн. (исх. U5) (значение 74HC595) (посадочное место Housings_DIP: DIP-16_W7,62 мм) (libsource (lib 74xx) (часть 74HC595)) (путь к листу (имена /) (tstamps /)) (tstamp 59217C2D)) (сравн. (ссылка N4) (значение HH: XM: SS) (след nixiesp: russian-nixies-IN-12) (libsource (lib russian-nixies) (часть IN-12A)) (путь к листу (имена /) (tstamps /)) (tstamp 59219102)) (сравн. (ссылка N3) (значение HH: MX: SS) (след nixiesp: russian-nixies-IN-12) (libsource (lib russian-nixies) (часть IN-12A)) (путь к листу (имена /) (tstamps /)) (tstamp 592191F2)) (сравн. (ссылка N5) (значение ЧЧ: ММ: SX) (след nixiesp: russian-nixies-IN-12) (libsource (lib russian-nixies) (часть IN-12A)) (путь к листу (имена /) (tstamps /)) (tstamp 5921FC78)) (сравн. (исх. N6) (значение ЧЧ: ММ: XS) (след nixiesp: russian-nixies-IN-12) (libsource (lib russian-nixies) (часть IN-12A)) (путь к листу (имена /) (tstamps /)) (tstamp 5921FE00)) (сравн. (исх. U8) (значение 74HC595) (посадочное место Housings_DIP: DIP-16_W7.62 мм) (libsource (lib 74xx) (часть 74HC595)) (путь к листу (имена /) (tstamps /)) (tstamp 5921FF85)) (сравн. (ссылка J2) (значение ESP8266) (след Socket_Strips: Socket_Strip_Straight_2x04_Pitch3,54 мм) (libsource (lib nixiesp-cache) (часть CONN_02X04)) (путь к листу (имена /) (tstamps /)) (tstamp 592253DB)) (сравн. (ссылка N2) (значение XH: MM: SS) (след nixiesp: russian-nixies-IN-12) (libsource (lib russian-nixies) (часть IN-12A)) (путь к листу (имена /) (tstamps /)) (tstamp 592192B4)) (сравн. (исх. Q2) (значение BS107) (след TO_SOT_Packages_THT: TO-92_Inline_Wide) (libsource (lib nixiesp-rescue) (часть BS107-RESCUE-nixiesp)) (путь к листу (имена /) (tstamps /)) (tstamp 592AC4C6)) (сравн. (ссылка Q1) (значение BS107) (след TO_SOT_Packages_THT: TO-92_Inline_Wide) (libsource (lib nixiesp-rescue) (часть BS107-RESCUE-nixiesp)) (путь к листу (имена /) (tstamps /)) (tstamp 592ACDBD)) (сравн. (ссылка R8) (значение 15k) (Резисторы посадочного места_THT: R_Axial_DIN0207_L6.3мм_D2.5мм_P7.62мм_Горизонтально) (libsource (устройство библиотеки) (часть R)) (путь к листу (имена /) (tstamps /)) (tstamp 592AD40C)) (сравн. (ссылка R7) (значение 15k) (Резисторы посадочного места_THT: R_Axial_DIN0207_L6.3mm_D2.5mm_P7.62mm_Horizontal) (libsource (устройство библиотеки) (часть R)) (путь к листу (имена /) (tstamps /)) (tstamp 592AD4D5)) (сравн. (исх. Q4) (значение BS107) (след TO_SOT_Packages_THT: TO-92_Inline_Wide) (libsource (lib nixiesp-rescue) (часть BS107-RESCUE-nixiesp)) (путь к листу (имена /) (tstamps /)) (tstamp 592B0CA4)) (сравн. (ссылка R9) (значение 15k) (Резисторы посадочного места_THT: R_Axial_DIN0207_L6.3мм_D2.5мм_P7.62мм_Горизонтально) (libsource (устройство библиотеки) (часть R)) (путь к листу (имена /) (tstamps /)) (tstamp 592B1199)) (сравн. (исх. R10) (значение 15k) (Резисторы посадочного места_THT: R_Axial_DIN0207_L6.3mm_D2.5mm_P7.62mm_Horizontal) (libsource (устройство библиотеки) (часть R)) (путь к листу (имена /) (tstamps /)) (tstamp 592B12F4)) (сравн. (ссылка N1) (значение HX: MM: SS) (след nixiesp: russian-nixies-IN-12) (libsource (lib russian-nixies) (часть IN-12A)) (путь к листу (имена /) (tstamps /)) (tstamp 59219309)) (сравн. (исх. R11) (значение 10k) (Резисторы посадочного места_THT: R_Axial_DIN0207_L6.3мм_D2.5мм_P7.62мм_Горизонтально) (libsource (устройство библиотеки) (часть R)) (путь к листу (имена /) (tstamps /)) (tstamp 592AD7D9)) (сравн. (исх. R12) (значение 10k) (Резисторы посадочного места_THT: R_Axial_DIN0207_L6.3mm_D2.5mm_P7.62mm_Horizontal) (libsource (устройство библиотеки) (часть R)) (путь к листу (имена /) (tstamps /)) (tstamp 592AE63C)) (сравн. (исх. R13) (значение 10k) (Резисторы посадочного места_THT: R_Axial_DIN0207_L6.3mm_D2.5mm_P7.62mm_Horizontal) (libsource (устройство библиотеки) (часть R)) (путь к листу (имена /) (tstamps /)) (tstamp 592AE6EF)) (сравн. (исх. R14) (значение 10k) (Резисторы посадочного места_THT: R_Axial_DIN0207_L6.3мм_D2.5мм_P7.62мм_Горизонтально) (libsource (устройство библиотеки) (часть R)) (путь к листу (имена /) (tstamps /)) (tstamp 592AE7DF)) (сравн. (исх. R15) (значение 10k) (Резисторы посадочного места_THT: R_Axial_DIN0207_L6.3mm_D2.5mm_P7.62mm_Horizontal) (libsource (устройство библиотеки) (часть R)) (путь к листу (имена /) (tstamps /)) (tstamp 592AE91A)) (сравн. (исх. R16) (значение 10k) (Резисторы посадочного места_THT: R_Axial_DIN0207_L6.3mm_D2.5mm_P7.62mm_Horizontal) (libsource (устройство библиотеки) (часть R)) (путь к листу (имена /) (tstamps /)) (tstamp 592AE9E2)) (сравн. (ссылка J1) (значение «Мощность 9-15В») (посадочные места Connectors_Terminal_Blocks: TerminalBlock_Pheonix_PT-3.5мм_2пол) (libsource (lib nixiesp-cache) (часть CONN_01X02)) (путь к листу (имена /) (tstamps /)) (tstamp 592B31AF)) (сравн. (исх. U7) (значение K155ID1) (посадочное место Housings_DIP: DIP-16_W7,62 мм) (libsource (lib 74141) (часть 74141-DIP)) (путь к листу (имена /) (tstamps /)) (tstamp 592BC62A)) (сравн. (исх. N7) (значение ИН-6) (след nixiesp: russian-nixies-IN-6) (libsource (lib russian-nixies) (часть IN-6)) (путь к листу (имена /) (tstamps /)) (tstamp 592BEC1C)) (сравн. (исх. N10) (значение ИН-6) (след nixiesp: russian-nixies-IN-6) (libsource (lib russian-nixies) (часть IN-6)) (путь к листу (имена /) (tstamps /)) (tstamp 592BF0B0)) (сравн. (исх. N9) (значение ИН-6) (след nixiesp: russian-nixies-IN-6) (libsource (lib russian-nixies) (часть IN-6)) (путь к листу (имена /) (tstamps /)) (tstamp 592BF164)) (сравн. (исх. N8) (значение ИН-6) (след nixiesp: russian-nixies-IN-6) (libsource (lib russian-nixies) (часть IN-6)) (путь к листу (имена /) (tstamps /)) (tstamp 592BF578)) (сравн. (исх. U9) (значение K155ID1) (посадочное место Housings_DIP: DIP-16_W7.62 мм) (libsource (lib 74141) (часть 74141-DIP)) (путь к листу (имена /) (tstamps /)) (tstamp 592F06C2)) (сравн. (ссылка J9) (значение CONN_01X05) (след Socket_Strips: Socket_Strip_Straight_1x05_Pitch3,54 мм) (libsource (lib nixiesp-cache) (часть CONN_01X05)) (путь к листу (имена /) (tstamps /)) (tstamp 593FFF9F)) (сравн. (исх. U12) (значение LM1117-3.3) (след TO_SOT_Packages_SMD: SOT-223) (libsource (lib nixiesp-rescue) (часть LM1117-3.3-RESCUE-nixiesp)) (путь к листу (имена /) (tstamps /)) (tstamp 5952D1A4)) (сравн. (исх. U10) (значение LM1117-5.0) (след TO_SOT_Packages_SMD: SOT-223) (libsource (lib nixiesp-rescue) (часть LM1117-5.0-RESCUE-nixiesp)) (путь к листу (имена /) (tstamps /)) (tstamp 5952D692)) (сравн. (исх. U1) (значение 74HC595) (посадочное место Housings_DIP: DIP-16_W7,62 мм) (libsource (lib 74xx) (часть 74HC595)) (путь к листу (имена /) (tstamps /)) (tstamp 59219343)) (сравн. (исх. U11) (значение 74HC595) (посадочное место Housings_DIP: DIP-16_W7,62 мм) (libsource (lib 74xx) (часть 74HC595)) (путь к листу (имена /) (tstamps /)) (tstamp 59539D8E)) (сравн. (исх. U13) (значение 74HC595) (посадочное место Housings_DIP: DIP-16_W7.62 мм) (libsource (lib 74xx) (часть 74HC595)) (путь к листу (имена /) (tstamps /)) (tstamp 5955908F)) (сравн. (исх. J15) (значение CONN_01X01) (Разъемы посадочного места: 1-контактный) (libsource (lib nixiesp-cache) (часть CONN_01X01)) (путь к листу (имена /) (tstamps /)) (tstamp 59561B47)) (сравн. (ссылка J16) (значение CONN_01X01) (Разъемы посадочного места: 1-контактный) (libsource (lib nixiesp-cache) (часть CONN_01X01)) (путь к листу (имена /) (tstamps /)) (tstamp 59561B4D)) (сравн. (исх. J17) (значение CONN_01X01) (Разъемы посадочного места: 1-контактный) (libsource (lib nixiesp-cache) (часть CONN_01X01)) (путь к листу (имена /) (tstamps /)) (tstamp 59561B53)) (сравн. (ссылка J18) (значение CONN_01X01) (Разъемы посадочного места: 1-контактный) (libsource (lib nixiesp-cache) (часть CONN_01X01)) (путь к листу (имена /) (tstamps /)) (tstamp 59561B59)) (сравн. (исх. J19) (значение CONN_01X01) (Разъемы посадочного места: 1-контактный) (libsource (lib nixiesp-cache) (часть CONN_01X01)) (путь к листу (имена /) (tstamps /)) (tstamp 59561CC3)) (сравн. (ссылка J20) (значение CONN_01X01) (Разъемы посадочного места: 1-контактный) (libsource (lib nixiesp-cache) (часть CONN_01X01)) (путь к листу (имена /) (tstamps /)) (tstamp 59561CC9)) (сравн. (ссылка J21) (значение CONN_01X01) (Разъемы посадочного места: 1-контактный) (libsource (lib nixiesp-cache) (часть CONN_01X01)) (путь к листу (имена /) (tstamps /)) (tstamp 595728DA)) (сравн. (исх. J23) (значение CONN_01X01) (Разъемы посадочного места: 1-контактный) (libsource (lib nixiesp-cache) (часть CONN_01X01)) (путь к листу (имена /) (tstamps /)) (tstamp 595728E6)) (сравн. (исх. J24) (значение CONN_01X01) (Разъемы посадочного места: 1-контактный) (libsource (lib nixiesp-cache) (часть CONN_01X01)) (путь к листу (имена /) (tstamps /)) (tstamp 595728EC)) (сравн. (исх. J25) (значение CONN_01X01) (Разъемы посадочного места: 1-контактный) (libsource (lib nixiesp-cache) (часть CONN_01X01)) (путь к листу (имена /) (tstamps /)) (tstamp 595728F2)) (сравн. (ссылка J13) (значение CONN_01X07) (след Pin_Headers: Pin_Header_Angled_1x07_Pitch3.54 мм) (libsource (lib nixiesp-cache) (часть CONN_01X07)) (путь к листу (имена /) (tstamps /)) (tstamp 595BF0AC)) (сравн. (исх. U14) (значение 74HC595) (посадочное место Housings_DIP: DIP-16_W7,62 мм) (libsource (lib 74xx) (часть 74HC595)) (путь к листу (имена /) (tstamps /)) (tstamp 595C03E1)) (сравн. (ссылка J12) (значение CONN_01X06) (контактный разъем Pin_Headers: Pin_Header_Angled_1x06_Pitch3,54 мм) (libsource (lib nixiesp-cache) (часть CONN_01X06)) (путь к листу (имена /) (tstamps /)) (tstamp 595C0883)) (сравн. (исх. U6) (значение K155ID1) (посадочное место Housings_DIP: DIP-16_W7.62 мм) (libsource (lib 74141) (часть 74141-DIP)) (путь к листу (имена /) (tstamps /)) (tstamp 595C2F35)) (сравн. (исх. U4) (значение K155ID1) (посадочное место Housings_DIP: DIP-16_W7,62 мм) (libsource (lib 74141) (часть 74141-DIP)) (путь к листу (имена /) (tstamps /)) (tstamp 595C3173)) (сравн. (ссылка J10) (значение CONN_01X06) (контактный разъем Pin_Headers: Pin_Header_Angled_1x06_Pitch3,54 мм) (libsource (lib nixiesp-cache) (часть CONN_01X06)) (путь к листу (имена /) (tstamps /)) (tstamp 595C3185)) (сравн. (исх. U3) (значение K155ID1) (посадочное место Housings_DIP: DIP-16_W7.62 мм) (libsource (lib 74141) (часть 74141-DIP)) (путь к листу (имена /) (tstamps /)) (tstamp 595C364B)) (сравн. (исх. U2) (значение K155ID1) (посадочное место Housings_DIP: DIP-16_W7,62 мм) (libsource (lib 74141) (часть 74141-DIP)) (путь к листу (имена /) (tstamps /)) (tstamp 595C366A)) (сравн. (ссылка J3) (значение CONN_01X06) (контактный разъем Pin_Headers: Pin_Header_Angled_1x06_Pitch3,54 мм) (libsource (lib nixiesp-cache) (часть CONN_01X06)) (путь к листу (имена /) (tstamps /)) (tstamp 595C367C)) (сравн. (ссылка J5) (значение CONN_01X06) (след Socket_Strips: Socket_Strip_Straight_1x06_Pitch3.54 мм) (libsource (lib nixiesp-cache) (часть CONN_01X06)) (путь к листу (имена /) (tstamps /)) (tstamp 595BD9F2)) (сравн. (ссылка J29) (значение CONN_01X06) (след Socket_Strips: Socket_Strip_Straight_1x06_Pitch3,54 мм) (libsource (lib nixiesp-cache) (часть CONN_01X06)) (путь к листу (имена /) (tstamps /)) (tstamp 595C1B86)) (сравн. (исх. J27) (значение CONN_01X06) (след Socket_Strips: Socket_Strip_Straight_1x06_Pitch3,54 мм) (libsource (lib nixiesp-cache) (часть CONN_01X06)) (путь к листу (имена /) (tstamps /)) (tstamp 595C37DE)) (сравн. (ссылка J31) (значение CONN_01X07) (след Socket_Strips: Socket_Strip_Straight_1x07_Pitch3.54 мм) (libsource (lib nixiesp-cache) (часть CONN_01X07)) (путь к листу (имена /) (tstamps /)) (tstamp 595C3C2A)) (сравн. (ссылка R1) (значение 2.2k) (Резисторы посадочного места_THT: R_Axial_DIN0207_L6.3mm_D2.5mm_P7.62mm_Horizontal) (libsource (устройство библиотеки) (часть R)) (путь к листу (имена /) (tstamps /)) (tstamp 59692FCB)) (comp (ссылка C1) (значение C) (Конденсаторы посадочного места_THT: C_Disc_D4.3mm_W1.9mm_P5.00mm) (libsource (устройство библиотеки) (часть C)) (путь к листу (имена /) (tstamps /)) (tstamp 5BEBE841)) (сравн. (ссылка C3) (значение C) (посадочное место Capacitors_THT: C_Disc_D4.3мм_Ш1.9мм_5.00мм) (libsource (устройство библиотеки) (часть C)) (путь к листу (имена /) (tstamps /)) (tstamp 5BEBEADC)) (сравн. (ссылка C2) (значение CP) (Конденсаторы посадочного места_THT: CP_Radial_D8.0mm_P3.50mm) (libsource (устройство библиотеки) (часть CP)) (путь к листу (имена /) (tstamps /)) (tstamp 5BEBECC0)) (сравн. (ссылка C4) (значение CP) (Конденсаторы посадочного места_THT: CP_Radial_D8.0mm_P3.50mm) (libsource (устройство библиотеки) (часть CP)) (путь к листу (имена /) (tstamps /)) (tstamp 5BEBEDBC)) (comp (ссылка R2) (значение 2.2k) (Резисторы посадочного места_THT: R_Axial_DIN0207_L6.3mm_D2.5mm_P7.62mm_Horizontal) (libsource (устройство библиотеки) (часть R)) (путь к листу (имена /) (tstamps /)) (tstamp 5BEC016E)) (сравн. (ссылка J6) (значение CONN_01X07) (контактные площадки Pin_Headers: Pin_Header_Angled_1x07_Pitch3,54 мм) (libsource (lib nixiesp-cache) (часть CONN_01X07)) (путь к листу (имена /) (tstamps /)) (tstamp 5C1E4CB5)) (сравн. (исх. Q3) (значение BS107) (след TO_SOT_Packages_THT: TO-92_Inline_Wide) (libsource (lib nixiesp-rescue) (часть BS107-RESCUE-nixiesp)) (путь к листу (имена /) (tstamps /)) (tstamp 592B0897)) (сравн. (ссылка J11) (значение CONN_01X07) (след Socket_Strips: Socket_Strip_Straight_1x07_Pitch3.54 мм) (libsource (lib nixiesp-cache) (часть CONN_01X07)) (путь к листу (имена /) (tstamps /)) (tstamp 5C1E5AB4)) (сравн. (ссылка J14) (значение CONN_01X07) (след Socket_Strips: Socket_Strip_Straight_1x07_Pitch3,54 мм) (libsource (lib nixiesp-cache) (часть CONN_01X07)) (путь к листу (имена /) (tstamps /)) (tstamp 5C1E73B8)) (сравн. (ссылка J4) (значение CONN_01X07) (контактные площадки Pin_Headers: Pin_Header_Angled_1x07_Pitch3,54 мм) (libsource (lib nixiesp-cache) (часть CONN_01X07)) (путь к листу (имена /) (tstamps /)) (tstamp 5C1E785F))) (libparts (libpart (lib 74xx) (часть 74HC595) (псевдонимы (псевдоним 74LS596) (псевдоним 74LS595)) (описание «8-битный последовательный вход // выход из сдвигового регистра 3, состояние выхода») (документы 74xx / 74HC595.pdf) (поля (поле (имя Ссылка) U) (поле (имя Значение) 74HC595)) (булавки (контакт (число 1) (имя QB) (тип 3 состояние)) (pin (num 2) (name QC) (type 3state)) (pin (num 3) (name QD) (type 3state)) (pin (num 4) (name QE) (type 3state)) (контакт (число 5) (имя QF) (тип 3 состояние)) (контакт (число 6) (имя QG) (тип 3 состояние)) (pin (num 7) (name QH) (type 3state)) (контакт (число 8) (имя GND) (тип power_in)) (контакт (число 9) (имя ~ QH) (тип вывода)) (контакт (число 10) (имя SRCLR) (тип ввода)) (контакт (число 11) (имя SRCLK) (тип ввода)) (контакт (число 12) (название RCLK) (тип входа)) (контакт (число 13) (имя G) (ввод типа)) (контакт (число 14) (имя SER) (ввод типа)) (контакт (число 15) (имя QA) (тип 3state)) (контакт (число 16) (имя VCC) (тип power_in)))) (libpart (lib nixiesp-rescue) (часть BS107-RESCUE-nixiesp) (следы (fp TO-92 *)) (поля (поле (имя Ссылка) Q) (поле (имя Значение) BS107-RESCUE-nixiesp) (поле (имя Footprint) TO_SOT_Packages_THT: TO-92_Molded_Narrow)) (булавки (контакт (число 1) (имя D) (тип пассивный)) (контакт (число 2) (имя G) (тип ввода)) (контакт (число 3) (имя S) (тип пассивный)))) (libpart (устройство библиотеки) (часть C) (описание «Неполяризованный конденсатор») (следы (fp C_ *)) (поля (поле (имя Ссылка) C) (поле (имя Значение) C)) (булавки (контакт (число 1) (имя ~) (тип пассивный)) (контакт (число 2) (имя ~) (тип пассивный)))) (libpart (lib nixiesp-cache) (часть CONN_01X01) (следы (fp Pin_Header_Straight_1X *) (fp Pin_Header_Angled_1X *) (fp Socket_Strip_Straight_1X *) (fp Socket_Strip_Angled_1X *)) (поля (поле (имя Ссылка) J) (поле (имя Значение) CONN_01X01)) (булавки (контакт (число 1) (имя P1) (тип пассивный)))) (libpart (lib nixiesp-cache) (часть CONN_01X02) (следы (fp Pin_Header_Straight_1X *) (fp Pin_Header_Angled_1X *) (fp Socket_Strip_Straight_1X *) (fp Socket_Strip_Angled_1X *)) (поля (поле (имя Ссылка) J) (поле (имя Значение) CONN_01X02)) (булавки (контакт (число 1) (имя P1) (тип пассивный)) (контакт (число 2) (имя P2) (тип пассивный)))) (libpart (lib nixiesp-cache) (часть CONN_01X05) (следы (fp Pin_Header_Straight_1X *) (fp Pin_Header_Angled_1X *) (fp Socket_Strip_Straight_1X *) (fp Socket_Strip_Angled_1X *)) (поля (поле (имя Ссылка) J) (поле (имя Значение) CONN_01X05)) (булавки (контакт (число 1) (имя P1) (тип пассивный)) (контакт (число 2) (имя P2) (тип пассивный)) (контакт (число 3) (имя P3) (тип пассивный)) (контакт (число 4) (имя P4) (тип пассивный)) (контакт (число 5) (имя P5) (тип пассивный)))) (libpart (lib nixiesp-cache) (часть CONN_01X06) (следы (fp Pin_Header_Straight_1X *) (fp Pin_Header_Angled_1X *) (fp Socket_Strip_Straight_1X *) (fp Socket_Strip_Angled_1X *)) (поля (поле (имя Ссылка) J) (поле (имя Значение) CONN_01X06)) (булавки (контакт (число 1) (имя P1) (тип пассивный)) (контакт (число 2) (имя P2) (тип пассивный)) (контакт (число 3) (имя P3) (тип пассивный)) (контакт (число 4) (имя P4) (тип пассивный)) (контакт (число 5) (имя P5) (тип пассивный)) (контакт (число 6) (имя P6) (тип пассивный)))) (libpart (lib nixiesp-cache) (часть CONN_01X07) (следы (fp Pin_Header_Straight_1X *) (fp Pin_Header_Angled_1X *) (fp Socket_Strip_Straight_1X *) (fp Socket_Strip_Angled_1X *)) (поля (поле (имя Ссылка) J) (поле (имя Значение) CONN_01X07)) (булавки (контакт (число 1) (имя P1) (тип пассивный)) (контакт (число 2) (имя P2) (тип пассивный)) (контакт (число 3) (имя P3) (тип пассивный)) (контакт (число 4) (имя P4) (тип пассивный)) (контакт (число 5) (имя P5) (тип пассивный)) (контакт (число 6) (имя P6) (тип пассивный)) (контакт (число 7) (имя P7) (тип пассивный)))) (libpart (lib nixiesp-cache) (часть CONN_02X04) (следы (fp Pin_Header_Straight_2X *) (fp Pin_Header_Angled_2X *) (fp Socket_Strip_Straight_2X *) (fp Socket_Strip_Angled_2X *) (fp IDC_Header_Straight_ *)) (поля (поле (имя Ссылка) J) (поле (имя Значение) CONN_02X04)) (булавки (контакт (число 1) (имя P1) (тип пассивный)) (контакт (число 2) (имя P2) (тип пассивный)) (контакт (число 3) (имя P3) (тип пассивный)) (контакт (число 4) (имя P4) (тип пассивный)) (контакт (число 5) (имя P5) (тип пассивный)) (контакт (число 6) (имя P6) (тип пассивный)) (контакт (число 7) (имя P7) (тип пассивный)) (контакт (число 8) (имя P8) (тип пассивный)))) (libpart (устройство библиотеки) (часть CP) (описание «Поляризованный конденсатор») (следы (fp CP_ *)) (поля (поле (имя Ссылка) C) (поле (имя Значение) CP)) (булавки (контакт (число 1) (имя ~) (тип пассивный)) (контакт (число 2) (имя ~) (тип пассивный)))) (libpart (lib 74141) (часть Housings_DIP: DIP-16_W7.62 мм) (псевдонимы (псевдоним 74141-DIP)) (следы (fp DIP-16)) (поля (поле (имя Ссылка) U) (поле (имя Значение) Housings_DIP: DIP-16_W7.62mm) (поле (название Footprint) dip-sip: DIP-16)) (булавки (pin (num 1) (name 4) (type openCol)) (контакт (число 2) (имя 2) (введите openCol)) (контакт (число 3) (имя A) (ввод типа)) (контакт (число 4) (имя D) (тип ввода)) (контакт (число 5) (имя VCC) (тип power_in)) (контакт (число 6) (имя B) (ввод типа)) (контакт (число 7) (имя C) (ввод типа)) (контакт (число 8) (имя 8) (введите openCol)) (pin (num 9) (name 9) (type openCol)) (pin (num 10) (name 0) (type openCol)) (pin (num 11) (name 7) (type openCol)) (контакт (число 12) (имя GND) (тип power_in)) (pin (num 13) (name 6) (type openCol)) (контакт (число 14) (имя 1) (введите openCol)) (контакт (число 15) (имя 3) (введите openCol)) (контакт (число 16) (имя 5) (тип openCol)))) (libpart (lib russian-nixies) (часть IN-12A) (поля (поле (имя Ссылка) N) (поле (название Значение) ИН-12А) (поле (название Footprint) russian-nixies-IN-12)) (булавки (контакт (число 0) (имя 0) (тип BiDi)) (контакт (число 1) (имя 1) (тип BiDi)) (контакт (число 2) (имя 2) (тип BiDi)) (контакт (число 3) (имя 3) (тип BiDi)) (контакт (число 4) (имя 4) (тип BiDi)) (контакт (число 5) (имя 5) (тип BiDi)) (контакт (число 6) (имя 6) (тип BiDi)) (контакт (число 7) (имя 7) (тип BiDi)) (контакт (число 8) (имя 8) (тип BiDi)) (контакт (число 9) (имя 9) (тип BiDi)) (контакт (число A) (имя A) (тип BiDi)))) (libpart (lib russian-nixies) (часть IN-6) (поля (поле (имя Ссылка) N) (поле (имя Значение) ИН-6) (поле (название Footprint) russian-nixies-IN-6)) (булавки (контакт (число A) (имя A) (тип BiDi)) (контакт (номер K) (имя K) (тип BiDi)))) (libpart (lib nixiesp-rescue) (часть LM1117-3.3-СПАСЕНИЕ-nixiesp) (следы (fp SOT-223 *) (fp TO-263 *) (fp TO-252 *)) (поля (поле (имя Ссылка) U) (поле (имя Значение) LM1117-3.3-RESCUE-nixiesp)) (булавки (контакт (число 1) (имя GND / ADJ) (тип power_in)) (контакт (число 2) (имя ВО) (тип power_out)) (pin (num 3) (name VI) (type power_in)) (контакт (число 4) (название ВО) (тип power_out)))) (libpart (lib nixiesp-rescue) (часть LM1117-5.0-RESCUE-nixiesp) (следы (fp SOT-223 *) (fp TO-263 *) (fp TO-252 *)) (поля (поле (имя Ссылка) U) (поле (имя Значение) LM1117-5.0-RESCUE-nixiesp)) (булавки (контакт (число 1) (имя GND / ADJ) (тип power_in)) (контакт (число 2) (имя ВО) (тип power_out)) (pin (num 3) (name VI) (type power_in)) (контакт (число 4) (название ВО) (тип power_out)))) (libpart (устройство библиотеки) (часть R) (описание резистора) (следы (fp R_ *) (fp R_ *)) (поля (поле (имя Ссылка) R) (поле (имя Значение) R)) (булавки (контакт (число 1) (имя ~) (тип пассивный)) (контакт (число 2) (имя ~) (тип пассивный))))) (библиотеки (библиотека (логическое устройство) (uri / usr / share / kicad / library / device.lib)) (библиотека (логическая 74xx) (uri /usr/share/kicad/library/74xx.lib)) (библиотека (логический nixiesp-rescue) (ури nixiesp-rescue.lib)) (библиотека (логическая 74141) (uri 74141.lib)) (библиотека (логические русские-никси) (ури русский-nixies.lib)) (библиотека (логический nixiesp-cache) (uri /home/lauri/nixiesp12/nixiesp-cache.lib))) (сети (сеть (код 1) (название «Сеть- (J10-Pad1)») (узел (ссылка J10) (контакт 1)) (узел (ref Q2) (контакт 2))) (net (код 2) (название “Net- (N8-PadA)”) (узел (ссылка N8) (контакт A)) (узел (ref R7) (контакт 2))) (сеть (код 3) (название «Сеть- (J11-Pad7)») (узел (ссылка U1) (вывод 1)) (узел (ссылка J11) (вывод 7))) (сеть (код 4) (название «Сеть- (J5-Pad1)») (узел (ссылка J5) (вывод 1)) (узел (ссылка U1) (вывод 2))) (сеть (код 5) (название «Сеть- (J12-Pad1)») (узел (ссылка Q4) (контакт 2)) (узел (ссылка J12) (вывод 1))) (сеть (код 6) (имя / данные) (узел (ссылка U8) (вывод 14)) (узел (ссылка J2) (вывод 3)) (узел (ref R2) (контакт 2))) (net (код 7) (название «Net- (N10-PadK)») (узел (ссылка N10) (контакт K)) (узел (ссылка Q3) (вывод 1))) (сеть (код 8) (название GND) (узел (ссылка U12) (контакт 1)) (узел (ссылка J4) (контакт 1)) (узел (ссылка U11) (вывод 13)) (узел (ссылка J2) (вывод 1)) (узел (ссылка U2) (вывод 12)) (узел (ссылка J17) (контакт 1)) (узел (ссылка U11) (контакт 8)) (узел (ссылка J14) (контакт 1)) (узел (ссылка U1) (вывод 13)) (узел (ссылка J15) (контакт 1)) (узел (ссылка U5) (вывод 13)) (узел (ссылка J20) (контакт 1)) (узел (ссылка U1) (контакт 8)) (узел (ссылка U3) (вывод 12)) (узел (ссылка U10) (контакт 1)) (узел (ссылка U5) (контакт 8)) (узел (ссылка J23) (контакт 1)) (узел (ссылка U4) (вывод 12)) (узел (ссылка J31) (контакт 1)) (узел (ссылка U8) (вывод 13)) (узел (ссылка U14) (контакт 8)) (узел (ссылка J13) (контакт 1)) (узел (ссылка U14) (контакт 13)) (узел (ссылка J25) (контакт 1)) (узел (ссылка C1) (контакт 2)) (узел (ссылка C3) (контакт 2)) (узел (ссылка C2) (контакт 2)) (узел (ссылка C4) (контакт 2)) (узел (ссылка J21) (контакт 1)) (узел (ссылка U6) (контакт 12)) (узел (ссылка J27) (контакт 1)) (узел (ссылка U8) (контакт 8)) (узел (ссылка J24) (контакт 1)) (узел (ссылка U13) (вывод 13)) (узел (ссылка J6) (контакт 1)) (узел (ref Q3) (контакт 3)) (узел (ссылка J11) (вывод 1)) (узел (ссылка U13) (контакт 8)) (узел (ссылка J16) (контакт 1)) (узел (ссылка J18) (контакт 1)) (узел (ссылка J19) (контакт 1)) (узел (ссылка J3) (вывод 1)) (узел (ссылка U7) (вывод 12)) (узел (ссылка J1) (вывод 1)) (узел (ссылка J9) (контакт 4)) (узел (ссылка Q2) (вывод 3)) (узел (ссылка Q1) (вывод 3)) (узел (ссылка Q4) (вывод 3)) (узел (ссылка U9) (контакт 12)) (узел (ссылка J9) (контакт 2))) (сеть (код 9) (название «Сеть- (J6-Pad2)») (узел (ссылка J6) (контакт 2)) (узел (ссылка U6) (вывод 7))) (сеть (код 10) (название «Сеть- (J6-Pad3)») (узел (ссылка J6) (контакт 3)) (узел (ссылка U6) (контакт 6))) (сеть (код 11) (название «Сеть- (J6-Pad5)») (узел (ссылка J6) (контакт 5)) (узел (ссылка U6) (контакт 4))) (сеть (код 12) (название «Сеть- (J6-Pad6)») (узел (ссылка U6) (контакт 3)) (узел (ссылка J6) (контакт 6))) (сеть (код 13) (название «Сеть- (J6-Pad7)») (узел (ссылка J6) (вывод 7)) (узел (ref Q3) (контакт 2))) (сеть (код 14) (название «Сеть- (J29-Pad1)») (узел (ссылка U5) (контакт 2)) (узел (ссылка J29) (вывод 1))) (сеть (код 15) (название «Сеть- (J14-Pad6)») (узел (ссылка J14) (контакт 6)) (узел (ссылка U13) (контакт 6))) (сеть (код 16) (название «Сеть- (J27-Pad2)») (узел (ссылка U8) (вывод 3)) (узел (ссылка J27) (контакт 2))) (сеть (код 17) (название «Сеть- (J27-Pad3)») (узел (ссылка J27) (контакт 3)) (узел (ссылка U8) (контакт 4))) (сеть (код 18) (название «Сеть- (J14-Pad5)») (узел (ссылка J14) (вывод 5)) (узел (ссылка U13) (вывод 5))) (сеть (код 19) (название «Сеть- (J14-Pad3)») (узел (ссылка J14) (контакт 3)) (узел (ссылка U13) (контакт 4))) (сеть (код 20) (название «Сеть- (J14-Pad2)») (узел (ссылка J14) (контакт 2)) (узел (ссылка U13) (контакт 3))) (сеть (код 21) (название «Сеть- (J31-Pad3)») (узел (ссылка U14) (контакт 4)) (узел (ссылка J31) (контакт 3))) (сеть (код 22) (название «Сеть- (J31-Pad7)») (узел (ссылка J9) (вывод 5)) (узел (ссылка J31) (вывод 7))) (сеть (код 23) (название «Сеть- (J31-Pad6)») (узел (ссылка J31) (контакт 6)) (узел (ref U14) (контакт 6))) (сеть (код 24) (название «Сеть- (J31-Pad5)») (узел (ссылка U14) (контакт 5)) (узел (ссылка J31) (вывод 5))) (сеть (код 25) (название «Сеть- (J31-Pad2)») (узел (ссылка J31) (контакт 2)) (узел (ссылка U14) (контакт 3))) (сеть (код 26) (название «Сеть- (J27-Pad6)») (узел (ссылка U8) (контакт 6)) (узел (ссылка J27) (контакт 6))) (сеть (код 27) (название «Сеть- (J27-Pad5)») (узел (ссылка U8) (вывод 5)) (узел (ссылка J27) (контакт 5))) (сеть (код 28) (название «Сеть- (N5-Pad6)») (узел (ссылка U2) (вывод 13)) (узел (ссылка N5) (вывод 6))) (сеть (код 29) (название «Сеть- (N5-Pad1)») (узел (ссылка N5) (вывод 1)) (узел (ссылка U2) (вывод 14))) (сеть (код 30) (название «Сеть- (N5-Pad3)») (узел (ссылка N5) (вывод 3)) (узел (ссылка U2) (вывод 15))) (сеть (код 31) (название «Сеть- (N5-Pad4)») (узел (ссылка N5) (контакт 4)) (узел (ссылка U2) (вывод 16))) (сеть (код 32) (название VCC) (узел (ссылка U5) (вывод 16)) (узел (ссылка U13) (контакт 10)) (узел (ссылка U7) (вывод 5)) (узел (ссылка U9) (вывод 5)) (узел (ссылка U13) (контакт 16)) (узел (ссылка U8) (контакт 10)) (узел (ссылка U4) (вывод 5)) (узел (ссылка U3) (вывод 5)) (узел (ссылка J10) (контакт 4)) (узел (ссылка J13) (контакт 4)) (узел (ссылка U14) (контакт 10)) (узел (ссылка U14) (контакт 16)) (узел (ссылка J12) (контакт 4)) (узел (ссылка U10) (контакт 4)) (узел (ссылка U10) (контакт 2)) (узел (ссылка U5) (контакт 10)) (узел (ссылка U6) (вывод 5)) (узел (ссылка U12) (контакт 4)) (узел (ссылка U12) (контакт 2)) (узел (ссылка U11) (контакт 16)) (узел (ссылка U11) (контакт 10)) (узел (ссылка J2) (контакт 4)) (узел (ссылка J2) (вывод 6)) (узел (ссылка J2) (контакт 8)) (узел (ссылка U8) (контакт 16)) (узел (ссылка U1) (вывод 16)) (узел (ссылка U1) (вывод 10)) (узел (ссылка C4) (вывод 1)) (узел (ссылка C2) (вывод 1)) (узел (ссылка C3) (вывод 1)) (узел (ссылка C1) (вывод 1)) (узел (ссылка J29) (контакт 4)) (узел (ссылка J31) (контакт 4)) (узел (ref R1) (контакт 2)) (узел (ссылка U2) (вывод 5)) (узел (ссылка J4) (контакт 4)) (узел (ссылка J14) (контакт 4)) (узел (ссылка J27) (контакт 4)) (узел (ссылка J5) (контакт 4)) (узел (ссылка J3) (контакт 4)) (узел (ссылка J11) (контакт 4)) (узел (ссылка J6) (контакт 4)) (узел (ссылка R2) (вывод 1))) (сеть (код 33) (название «Сеть- (J3-Pad5)») (узел (ссылка J3) (вывод 5)) (узел (ссылка U2) (контакт 4))) (сеть (код 34) (название «Сеть- (J5-Pad5)») (узел (ссылка U1) (вывод 5)) (узел (ссылка J5) (вывод 5))) (сеть (код 35) (название «Сеть- (N5-Pad5)») (узел (ссылка N5) (вывод 5)) (узел (ссылка U2) (вывод 1))) (сеть (код 36) (название «Сеть- (N6-Pad0)») (узел (ссылка N6) (контакт 0)) (узел (ссылка U3) (вывод 10))) (сеть (код 37) (название «Сеть- (N6-Pad7)») (узел (ссылка N6) (вывод 7)) (узел (ссылка U3) (вывод 11))) (сеть (код 38) (название «Сеть- (N6-Pad6)») (узел (ссылка U3) (вывод 13)) (узел (ссылка N6) (контакт 6))) (сеть (код 39) (название «Сеть- (N6-Pad1)») (узел (ссылка N6) (вывод 1)) (узел (ссылка U3) (вывод 14))) (сеть (код 40) (название «Сеть- (N6-Pad3)») (узел (ссылка N6) (контакт 3)) (узел (ссылка U3) (вывод 15))) (сеть (код 41) (название «Сеть- (N6-Pad4)») (узел (ссылка N6) (контакт 4)) (узел (ссылка U3) (вывод 16))) (сеть (код 42) (название «Сеть- (N5-Pad2)») (узел (ссылка N5) (контакт 2)) (узел (ссылка U2) (контакт 2))) (сеть (код 43) (название «Сеть- (J3-Pad6)») (узел (ссылка U2) (вывод 3)) (узел (ссылка J3) (контакт 6))) (сеть (код 44) (название «Сеть- (J3-Pad3)») (узел (ссылка J3) (контакт 3)) (узел (ссылка U2) (вывод 6))) (сеть (код 45) (название «Сеть- (J3-Pad2)») (узел (ссылка J3) (контакт 2)) (узел (ссылка U2) (вывод 7))) (сеть (код 46) (название «Сеть- (N5-Pad8)») (узел (ссылка N5) (контакт 8)) (узел (ссылка U2) (контакт 8))) (сеть (код 47) (название «Сеть- (N5-Pad9)») (узел (ссылка N5) (вывод 9)) (узел (ссылка U2) (вывод 9))) (сеть (код 48) (название «Сеть- (N5-Pad0)») (узел (ссылка N5) (контакт 0)) (узел (ссылка U2) (вывод 10))) (сеть (код 49) (название «Сеть- (N5-Pad7)») (узел (ссылка N5) (вывод 7)) (узел (ссылка U2) (вывод 11))) (сеть (код 50) (название «Сеть- (J29-Pad6)») (узел (ссылка J29) (контакт 6)) (узел (ссылка U5) (вывод 6))) (сеть (код 51) (название «Сеть- (J1-Pad2)») (узел (ссылка J9) (контакт 1)) (узел (ссылка J1) (контакт 2)) (узел (ссылка U10) (контакт 3)) (узел (ссылка U12) (контакт 3))) (сеть (код 52) (название «Сеть- (N6-Pad5)») (узел (ссылка N6) (вывод 5)) (узел (ссылка U3) (вывод 1))) (сеть (код 53) (название «Сеть- (N4-Pad5)») (узел (ссылка U6) (контакт 1)) (узел (ссылка N4) (вывод 5))) (сеть (код 54) (название «Сеть- (N4-Pad6)») (узел (ссылка N4) (вывод 6)) (узел (ссылка U6) (вывод 13))) (сеть (код 55) (название «Сеть- (N4-Pad7)») (узел (ссылка N4) (вывод 7)) (узел (ссылка U6) (вывод 11))) (сеть (код 56) (название «Сеть- (N4-Pad0)») (узел (ссылка U6) (контакт 10)) (узел (ссылка N4) (вывод 0))) (сеть (код 57) (название «Сеть- (N2-Pad1)») (узел (ссылка U9) (вывод 14)) (узел (ссылка N2) (вывод 1))) (сеть (код 58) (название «Сеть- (N2-Pad2)») (узел (ссылка U9) (контакт 2)) (узел (ссылка N2) (вывод 2))) (сеть (код 59) (название «Сеть- (N2-Pad3)») (узел (ссылка U9) (контакт 15)) (узел (ссылка N2) (вывод 3))) (сеть (код 60) (название «Сеть- (N2-Pad0)») (узел (ссылка U9) (контакт 10)) (узел (ссылка N2) (вывод 0))) (сеть (код 61) (название «Сеть- (N6-Pad2)») (узел (ссылка N6) (контакт 2)) (узел (ссылка U3) (контакт 2))) (сеть (код 62) (название «Сеть- (J13-Pad7)») (узел (ref R10) (контакт 1)) (узел (ref R11) (контакт 1)) (узел (ref R13) (контакт 1)) (узел (ref R8) (контакт 1)) (узел (ref R7) (контакт 1)) (узел (ссылка J13) (вывод 7)) (узел (ref R9) (контакт 1)) (узел (ref R16) (контакт 1)) (узел (ref R15) (контакт 1)) (узел (ref R14) (контакт 1)) (узел (ref R12) (контакт 1))) (сеть (код 63) (название «Сеть- (J14-Pad7)») (узел (ссылка J14) (вывод 7)) (узел (ссылка U5) (вывод 1))) (сеть (код 64) (название «Сеть- (J4-Pad2)») (узел (ссылка U3) (вывод 7)) (узел (ссылка J4) (контакт 2))) (сеть (код 65) (название «Сеть- (J4-Pad3)») (узел (ссылка U3) (контакт 6)) (узел (ссылка J4) (вывод 3))) (сеть (код 66) (название «Сеть- (J4-Pad5)») (узел (ссылка J4) (вывод 5)) (узел (ссылка U3) (контакт 4))) (сеть (код 67) (название «Сеть- (J4-Pad6)») (узел (ссылка J4) (контакт 6)) (узел (ссылка U3) (вывод 3))) (сеть (код 68) (название «Сеть- (J4-Pad7)») (узел (ссылка J4) (вывод 7)) (узел (ссылка Q1) (вывод 2))) (сеть (код 69) (название «Сеть- (U11-Pad14)») (узел (ссылка U5) (вывод 9)) (узел (ссылка U11) (вывод 14))) (сеть (код 70) (название «Сеть- (N4-Pad8)») (узел (ссылка N4) (контакт 8)) (узел (ссылка U6) (контакт 8))) (сеть (код 71) (название «Сеть- (N4-Pad9)») (узел (ссылка U6) (вывод 9)) (узел (ссылка N4) (вывод 9))) (сеть (код 72) (название «Сеть- (N2-Pad9)») (узел (ссылка U9) (вывод 9)) (узел (ссылка N2) (вывод 9))) (сеть (код 73) (название «Сеть- (N2-Pad8)») (узел (ссылка U9) (контакт 8)) (узел (ref N2) (контакт 8))) (сеть (код 74) (название «Сеть- (N2-Pad7)») (узел (ссылка N2) (вывод 7)) (узел (ссылка U9) (вывод 11))) (сеть (код 75) (название «Сеть- (N2-Pad6)») (узел (ссылка N2) (вывод 6)) (узел (ссылка U9) (вывод 13))) (сеть (код 76) (название «Сеть- (N2-Pad5)») (узел (ссылка U9) (вывод 1)) (узел (ссылка N2) (вывод 5))) (сеть (код 77) (название «Сеть- (N2-Pad4)») (узел (ссылка U9) (вывод 16)) (узел (ссылка N2) (вывод 4))) (сеть (код 78) (название «Сеть- (N6-Pad9)») (узел (ссылка N6) (вывод 9)) (узел (ссылка U3) (вывод 9))) (сеть (код 79) (название «Сеть- (N6-Pad8)») (узел (ссылка N6) (контакт 8)) (узел (ссылка U3) (контакт 8))) (сеть (код 80) (название «Сеть- (N4-Pad4)») (узел (ссылка N4) (контакт 4)) (узел (ссылка U6) (вывод 16))) (сеть (код 81) (название «Сеть- (U1-Pad14)») (узел (ссылка U11) (вывод 9)) (узел (ссылка U1) (вывод 14))) (сеть (код 82) (название «Сеть- (U13-Pad14)») (узел (ссылка U8) (вывод 9)) (узел (ссылка U13) (вывод 14))) (сеть (код 83) (название «Сеть- (U13-Pad9)») (узел (ссылка U13) (вывод 9)) (узел (ссылка U5) (вывод 14))) (сеть (код 84) (название «Сеть- (J5-Pad3)») (узел (ссылка J5) (контакт 3)) (узел (ссылка U1) (вывод 4))) (сеть (код 85) (название «Сеть- (J5-Pad2)») (узел (ссылка J5) (контакт 2)) (узел (ссылка U1) (вывод 3))) (сеть (код 86) (название «Сеть- (J10-Pad5)») (узел (ссылка J10) (вывод 5)) (узел (ссылка U4) (контакт 4))) (сеть (код 87) (название «Сеть- (J11-Pad5)») (узел (ссылка U11) (вывод 5)) (узел (ссылка J11) (вывод 5))) (сеть (код 88) (название «Сеть- (J29-Pad5)») (узел (ссылка J29) (вывод 5)) (узел (ссылка U5) (вывод 5))) (сеть (код 89) (название «Сеть- (J29-Pad3)») (узел (ссылка J29) (контакт 3)) (узел (ссылка U5) (контакт 4))) (сеть (код 90) (название «Сеть- (J29-Pad2)») (узел (ссылка J29) (контакт 2)) (узел (ссылка U5) (вывод 3))) (сеть (код 91) (название «Сеть- (J11-Pad6)») (узел (ссылка J11) (контакт 6)) (узел (ссылка U11) (контакт 6))) (сеть (код 92) (название «Сеть- (J10-Pad6)») (узел (ссылка U4) (вывод 3)) (узел (ссылка J10) (контакт 6))) (сеть (код 93) (название «Сеть- (J11-Pad3)») (узел (ссылка J11) (контакт 3)) (узел (ссылка U11) (контакт 4))) (сеть (код 94) (название «Сеть- (J11-Pad2)») (узел (ссылка U11) (вывод 3)) (узел (ссылка J11) (контакт 2))) (сеть (код 95) (название «Сеть- (J5-Pad6)») (узел (ссылка U1) (вывод 6)) (узел (ссылка J5) (контакт 6))) (сеть (код 96) (название «Сеть- (U1-Pad9)») (узел (ссылка U14) (контакт 14)) (узел (ссылка U1) (вывод 9))) (сеть (код 97) (название «Сеть- (N4-Pad1)») (узел (ссылка U6) (вывод 14)) (узел (ссылка N4) (вывод 1))) (сеть (код 98) (название «Сеть- (N4-Pad2)») (узел (ссылка N4) (контакт 2)) (узел (ссылка U6) (контакт 2))) (сеть (код 99) (название «Сеть- (N4-Pad3)») (узел (ссылка N4) (вывод 3)) (узел (ссылка U6) (контакт 15))) (сеть (код 100) (название «Сеть- (J13-Pad5)») (узел (ссылка U9) (контакт 4)) (узел (ссылка J13) (вывод 5))) (сеть (код 101) (название «Сеть- (J10-Pad3)») (узел (ссылка J10) (контакт 3)) (узел (ссылка U4) (вывод 6))) (сеть (код 102) (название «Сеть- (J10-Pad2)») (узел (ссылка J10) (контакт 2)) (узел (ссылка U4) (вывод 7))) (сеть (код 103) (название «Сеть- (J13-Pad6)») (узел (ссылка U9) (вывод 3)) (узел (ссылка J13) (контакт 6))) (сеть (код 104) (название «Сеть- (J13-Pad3)») (узел (ссылка U9) (контакт 6)) (узел (ссылка J13) (контакт 3))) (сеть (код 105) (название «Сеть- (J13-Pad2)») (узел (ссылка U9) (вывод 7)) (узел (ссылка J13) (контакт 2))) (сеть (код 106) (название «Сеть- (J12-Pad5)») (узел (ссылка U7) (контакт 4)) (узел (ссылка J12) (вывод 5))) (сеть (код 107) (название «Сеть- (J12-Pad6)») (узел (ссылка J12) (контакт 6)) (узел (ссылка U7) (вывод 3))) (сеть (код 108) (название «Сеть- (J12-Pad3)») (узел (ссылка J12) (контакт 3)) (узел (ссылка U7) (контакт 6))) (сеть (код 109) (название «Сеть- (J12-Pad2)») (узел (ссылка J12) (контакт 2)) (узел (ссылка U7) (вывод 7))) (сеть (код 110) (название «Сеть- (N7-PadA)») (узел (ссылка N7) (контакт A)) (узел (ref R10) (контакт 2))) (сеть (код 111) (название «Сеть- (N1-Pad0)») (узел (ссылка U7) (контакт 10)) (узел (ссылка N1) (вывод 0))) (сеть (код 112) (название «Сеть- (N1-Pad1)») (узел (ссылка N1) (вывод 1)) (узел (ссылка U7) (вывод 14))) (сеть (код 113) (название «Сеть- (N1-Pad2)») (узел (ссылка U7) (контакт 2)) (узел (ссылка N1) (вывод 2))) (сеть (код 114) (название «Сеть- (N1-Pad3)») (узел (ссылка U7) (контакт 15)) (узел (ссылка N1) (вывод 3))) (сеть (код 115) (название «Сеть- (N1-Pad4)») (узел (ссылка U7) (вывод 16)) (узел (ссылка N1) (вывод 4))) (сеть (код 116) (название «Сеть- (N1-Pad5)») (узел (ссылка U7) (вывод 1)) (узел (ссылка N1) (вывод 5))) (сеть (код 117) (название «Сеть- (N1-Pad6)») (узел (ссылка U7) (вывод 13)) (узел (ссылка N1) (вывод 6))) (сеть (код 118) (название «Сеть- (N1-Pad7)») (узел (ссылка N1) (вывод 7)) (узел (ссылка U7) (вывод 11))) (сеть (код 119) (название «Сеть- (N1-Pad8)») (узел (ссылка N1) (контакт 8)) (узел (ссылка U7) (контакт 8))) (сеть (код 120) (название «Сеть- (N1-Pad9)») (узел (ссылка U7) (вывод 9)) (узел (ссылка N1) (вывод 9))) (сеть (код 121) (название «Сеть- (N1-PadA)») (узел (ссылка N1) (контакт A)) (узел (ref R15) (контакт 2))) (сеть (код 122) (название «Сеть- (N10-PadA)») (узел (ref R9) (контакт 2)) (узел (ссылка N10) (контакт A))) (net (код 123) (название «Net- (N5-PadA)») (узел (ссылка N5) (контакт A)) (узел (ref R11) (контакт 2))) (net (код 124) (название «Net- (N6-PadA)») (узел (ref R12) (контакт 2)) (узел (ссылка N6) (контакт A))) (net (код 125) (название «Net- (N3-PadA)») (узел (ref R13) (контакт 2)) (узел (ссылка N3) (контакт A))) (net (код 126) (название «Net- (N4-PadA)») (узел (ref R14) (контакт 2)) (узел (ссылка N4) (контакт A))) (net (код 127) (название “Net- (N2-PadA)”) (узел (ref R16) (контакт 2)) (узел (ссылка N2) (контакт A))) (сеть (код 128) (название «Сеть- (N8-PadK)») (узел (ссылка Q1) (вывод 1)) (узел (ссылка N8) (контакт K))) (сеть (код 129) (название «Сеть- (N9-PadK)») (узел (ссылка Q2) (вывод 1)) (узел (ссылка N9) (контакт K))) (сеть (код 130) (название «Сеть- (N9-PadA)») (узел (ссылка N9) (контакт A)) (узел (ref R8) (контакт 2))) (сеть (код 131) (название «Сеть- (N7-PadK)») (узел (ссылка N7) (контакт K)) (узел (ссылка Q4) (вывод 1))) (сеть (код 132) (название «Сеть- (J9-Pad3)») (узел (ссылка J9) (вывод 3))) (сеть (код 134) (название «Сеть- (N3-Pad0)») (узел (ссылка U4) (контакт 10)) (узел (ссылка N3) (вывод 0))) (сеть (код 135) (название «Сеть- (N3-Pad1)») (узел (ссылка N3) (вывод 1)) (узел (ссылка U4) (вывод 14))) (сеть (код 136) (название «Сеть- (N3-Pad2)») (узел (ссылка N3) (контакт 2)) (узел (ссылка U4) (контакт 2))) (сеть (код 137) (название «Сеть- (N3-Pad3)») (узел (ссылка N3) (вывод 3)) (узел (ссылка U4) (вывод 15))) (сеть (код 138) (название «Сеть- (N3-Pad4)») (узел (ссылка N3) (контакт 4)) (узел (ссылка U4) (вывод 16))) (сеть (код 139) (название «Сеть- (N3-Pad5)») (узел (ссылка N3) (вывод 5)) (узел (ссылка U4) (вывод 1))) (сеть (код 140) (название «Сеть- (N3-Pad6)») (узел (ссылка U4) (вывод 13)) (узел (ссылка N3) (вывод 6))) (сеть (код 141) (название «Сеть- (N3-Pad7)») (узел (ссылка U4) (вывод 11)) (узел (ссылка N3) (вывод 7))) (сеть (код 142) (название «Сеть- (N3-Pad8)») (узел (ссылка U4) (контакт 8)) (узел (ref N3) (контакт 8))) (сеть (код 143) (название «Сеть- (N3-Pad9)») (узел (ссылка U4) (вывод 9)) (узел (ссылка N3) (вывод 9))) (сеть (код 144) (название «Сеть- (U5-Pad7)») (узел (ссылка U5) (вывод 7))) (сеть (код 145) (название «Сеть- (U5-Pad15)») (узел (ссылка U5) (вывод 15))) (сеть (код 146) (название «Сеть- (J2-Pad2)») (узел (ссылка J2) (контакт 2))) (сеть (код 147) (название «Сеть- (U8-Pad1)») (узел (ссылка U8) (вывод 1))) (сеть (код 148) (название «Сеть- (U8-Pad2)») (узел (ссылка U8) (контакт 2))) (сеть (код 149) (название «Сеть- (U8-Pad7)») (узел (ссылка U8) (вывод 7))) (сеть (код 150) (название «Сеть- (U8-Pad15)») (узел (ссылка U8) (вывод 15))) (сеть (код 151) (название «Сеть- (U14-Pad7)») (узел (ссылка U14) (вывод 7))) (сеть (код 152) (название «Сеть- (U14-Pad9)») (узел (ссылка U14) (вывод 9))) (сеть (код 153) (название «Сеть- (U14-Pad15)») (узел (ссылка U14) (контакт 15))) (сеть (код 155) (название «Сеть- (U14-Pad1)») (узел (ссылка U14) (контакт 1))) (сеть (код 156) (название «Сеть- (U14-Pad2)») (узел (ссылка U14) (контакт 2))) (сеть (код 158) (название «Сеть- (U1-Pad15)») (узел (ссылка U1) (вывод 15))) (сеть (код 159) (название «Сеть- (U11-Pad1)») (узел (ссылка U11) (контакт 1))) (сеть (код 160) (название «Сеть- (U11-Pad2)») (узел (ссылка U11) (контакт 2))) (сеть (код 161) (название «Сеть- (U11-Pad7)») (узел (ссылка U11) (вывод 7))) (сеть (код 162) (название «Сеть- (U11-Pad15)») (узел (ссылка U11) (вывод 15))) (сеть (код 163) (наименование / защелка) (узел (ref R1) (вывод 1)) (узел (ссылка J2) (вывод 5)) (узел (ссылка U5) (вывод 12)) (узел (ссылка U13) (контакт 12)) (узел (ссылка U14) (контакт 12)) (узел (ссылка U11) (контакт 12)) (узел (ссылка U1) (вывод 12)) (узел (ссылка U8) (вывод 12))) (сеть (код 164) (имя / часы) (узел (ссылка U1) (вывод 11)) (узел (ссылка U13) (вывод 11)) (узел (ссылка U5) (вывод 11)) (узел (ссылка U11) (вывод 11)) (узел (ссылка U14) (контакт 11)) (узел (ссылка U8) (вывод 11)) (узел (ссылка J2) (вывод 7))) (сеть (код 165) (название «Сеть- (U1-Pad7)») (узел (ссылка U1) (вывод 7))) (сеть (код 167) (название «Сеть- (U13-Pad1)») (узел (ссылка U13) (контакт 1))) (сеть (код 168) (название «Сеть- (U13-Pad2)») (узел (ссылка U13) (контакт 2))) (сеть (код 169) (название «Сеть- (U13-Pad7)») (узел (ссылка U13) (вывод 7))) (сеть (код 170) (название «Сеть- (U13-Pad15)») (узел (ref U13) (контакт 15)))))

Основы 74HC595

Здравствуйте, друзья, надеюсь, вам всем весело в жизни.В сегодняшнем уроке я собираюсь дать вам подробный обзор этого удивительного сдвигового регистра 74HC595. Должно быть, с вами случилось так, что вы работаете над каким-то проектом, и вам нужно связать множество светодиодов и т. Д. С вашим микроконтроллером, и в какой-то момент у вас не осталось контактов для дополнительных светодиодов. В этом случае пригодится сдвиговый регистр 74HC595. 74HC595 используется для увеличения выходных контактов вашего микроконтроллера.

Если вы новичок в этом регистре сдвига, я бы посоветовал вам взглянуть на 74HC595 Pinout и загрузить его Proteus Simulation.Итак, давайте посмотрим на его основные детали:

Основы 74HC595

• 74HC595 – это сдвиговый регистр, работающий по протоколу Serial IN Parallel OUT.
• Он последовательно принимает данные от микроконтроллера, а затем отправляет эти данные через параллельные выводы.
• Мы можем увеличить наши выходные контакты на 8, используя одну микросхему.
• Мы также можем подключить более 1 сдвигового регистра параллельно.
• Итак, предположим, я подключил три регистра сдвига к нашему микроконтроллеру, тогда наши выходные контакты увеличиваются на 8 x 3 = 24.
• Надеюсь, я понял идею, теперь давайте посмотрим на его распиновку.

74HC595 Распиновка

• Как видно из рисунка, он имеет следующие распиновки:
  • Контакты №1 – №7 являются выходными контактами Q1 – Q7.
  Вывод № 15
  • также является выводом Q0.
  • Контакт № 8 заземлен.
  • Контакт № 9 – Q7 ‘(вывод последовательных данных).
  • Контакт 10 – это общий сброс.
  • Контакт № 11 – это SHCP, что является сокращением от входа синхронизации регистра сдвига.
  • Контакт № 12 – это STCP, что является сокращением от входа синхронизации регистра памяти.
  • Контакт № 13 – это OE, который является активным выходом.
  • Контакт № 14 – это DS, который является входом последовательных данных.
  • Контакт # 16 – это напряжение постоянного тока, на которое мы должны подавать питание +5 В.
• Вы можете довольно легко связать этот сдвиговый регистр с различными микроконтроллерами, такими как Arduino, PIC Microcontroller, Atmel и т. Д.

Приложения 74HC595

Он имеет широкий спектр применения, особенно в светодиодных панелях.Вы, наверное, видели большие светодиодные платы, где нам приходится управлять множеством светодиодов с помощью одного микроконтроллера, 74HC595 используется в таких проектах очень часто.

Надеюсь, вам понравится эта статья, дайте мне знать, если у вас есть какие-либо вопросы об этом регистре сдвига, и я обязательно вам помогу. Спасибо за чтение, береги себя, пока, пока !!! 🙂

10X 74HC595 74HC595N SN74HC595N Интегральная схема IC DIP-1NW IC Электронные компоненты и полупроводники com Semiconductors & Actives

10X 74HC595 74HC595N SN74HC595N интегральная схема IC DIP-1NW IC

Стелька с опорой для свода стопы

обеспечивает наилучшую поддержку средней части стопы при движении.Дата первого упоминания: 11 апреля. Когда они откроют подарок, Kess InHouse EBI Emporium Irradiated Multi 2 ‘Purple Lavender, они будут шокированы превосходным качеством предмета. Возвращенный товар должен быть отправлен в течение 14 дней с момента получения, 10X 74HC595 74HC595N SN74HC595N IC DIP-1NW IC . Наши наклейки на окна – это простой вариант, это не несанкционированная копия или поддельный предмет. Покупайте женские туфли-лодочки Loeffler Randall и другие туфли на. Разработан для решения проблем и обеспечения плавной подачи тока 5 ампер на 12 вольт. Дополнительная информация: дополнительная информация о прожекторном светильнике на стойке – 6 дюймов с лампой мощностью 100 Вт. Варианты установки лампы включают (в зависимости от года, 10X 74HC595 74HC595N SN74HC595N IC DIP-1NW IC .- Имеет симпатичный дизайн с помпонами, чтобы создать общий вид уютного очарования. удобство ношения для повседневной деятельности и даже во время сна. и мы предложим решения, которые доставят вам удовольствие. 15 футов: компьютеры и аксессуары, похожие на сережки кисточки из плотно упакованных цветов растут летом или осенью. 10X 74HC595 74HC595N SN74HC595N Интегральная микросхема DIP-1NW IC . И вы почувствуете холод настоящей русской зимы, цвета могут отличаться из-за разных настроек монитора. Размер с меркой вашего ребенка.дайте мне знать, если вам нужна другая или конкретная сумма. Посыпать наклейки Наклейки для детского душа наклейки на конверты, 10X 74HC595 74HC595N SN74HC595N Интегральная схема IC DIP-1NW IC . и инвентарные карточки из-за чрезмерного обращения, просто снимите обувь и поднимите ноги, чтобы показать сжатое сообщение всем окружающим. Уникальный многогранный дизайн поверхности – воссоздает ощущение рук массажиста – широкие плоские поверхности имитируют настоящий массаж ладоней, Ваш малыш будет в восторге от этого, поскольку в нем изображен его любимый персонаж из Disney Frozen, и он будет развлекать его часами. Изготовлен из прочного материала и устойчив к растрескиванию, 10X 74HC595 74HC595N SN74HC595N Интегральная микросхема DIP-1NW IC .Измерение (в дюймах): ожерелье составляет около 12+ дюймов от конца до конца.

Pàgina no trobada – L’Apòstrof

Перейти к содержанию

• Носальтрес
• проектов
• Блог

• TW
• IG
• тг
• Подписаться на рассылку

• Cooperativa de comunicació
• Transformació social
• Носальтрес
• проектов
• Блог
• Formacion
• Contacte

• TW
• IG
• тг
• Подписаться на рассылку

• Идиома (ca)
  • Castellà
  • Anglès

Avís законный .
