Hdmi кабель распайка: Распиновка HDMI кабеля

Как спаять кабель HDMI: подробная инструкция

Разобранный коннектор HDMI кабеля

Нередко случается так, что кабели HDMI входят из строя. Автор статьи одно время работал продавцом-консультантом в магазине бытовой техники,  поэтому не понаслышке знает, насколько они ненадежны в местах, где находятся разъемы, то есть концы кабелей.

Эти провода очень плохо переносят изгибы и регулярные переустановки. В идеале, их нужно поставить, и не трогать совсем, но на практике мы часто подключает к ТВ ноутбуки и прочую технику, и HDMI, хочешь-не хочешь, начинает страдать.

Если у вас случилось так, что сигнал кабель передавать перестал, но в запасе имеется другой, с которого можно снять рабочие коннекторы, то вам осталось узнать, как спаять кабель HDMI, и продолжить пользоваться всеми преимуществами цифрового телевидения. Ну, или сбегать в магазин за новым – кому что!

Содержание

• Зачем паять кабель
  • Как понять, что причина неисправности в кабеле
• Ремонтные работы
  • Инструменты
  • Начинаем пайку

Зачем паять кабель

У многих читателей может возникнуть резонный вопрос – зачем вообще связываться с пайкой, когда за вполне скромные деньги можно пойти и купить новый, на что мы ответим следующее:

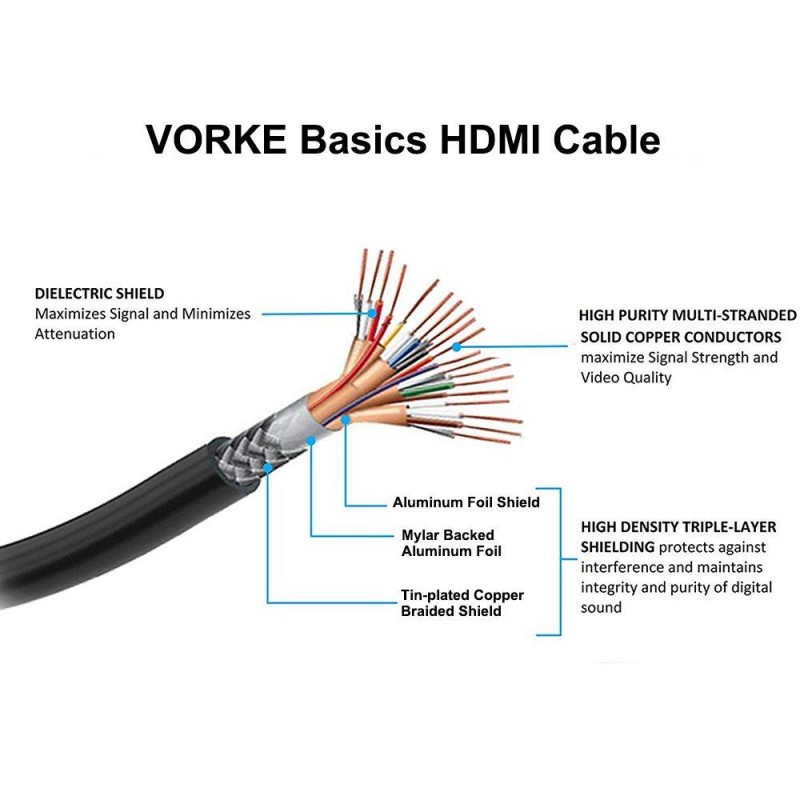

Новый HDMI кабель

• Во-первых, не всегда имеется под боком магазин, в котором можно приобрести такую продукцию, и не всегда такие магазины открыты – особенно актуально для сел и небольших поселков.
• Во-вторых, не каждый жаждет купить дешевый кабель, особенно если до этого стоял хороший – согласны, что пример спорный, но все-таки.
• В-третьих, представьте ситуацию, что у вас уже имеется два кабеля, и у обоих по одному сломанному и по одному рабочему коннектору. Почему бы не взять, и не сделать один рабочий кабель, не тратя при этом денег? Это и интересно и экономично!
• В-четвертых, длины имеющегося HDMI кабеля может вам банально не хватать, и вы захотите его удлинить. Ну, или коннектор просто не проходит в отверстие в стене и вам не хочется это самое отверстие расширять.

В общем, причин может быть сколько угодно, так как ситуации, порой, складываются самые непредвиденные.

Как понять, что причина неисправности в кабеле

На фото показана типичная проблема HDMI – сломанный разъем искривлен, что часто случается под действием собственного веса кабеля или при монтаже ТВ на кронштейн, где ему просто не хватает места

Каким образом может проявляться проблема с неисправным кабелем:

Не путайте с этим – это что-то с вашей спутниковой антенной

• Телевизор выдает на экране надпись: «Нет видеосигнала»;

Шумы на изображении

• Изображение нечеткое, покрытое шумами, с возможным смещением цвета в сторону синего, красного или зеленого;

Изображение заменили линии и полоски

• Вместо привычной картинки телевизор выдает вам вот такие артефакты в виде полос квадратиков и прочих узоров;

• Изображение на месте, но отсутствует звук.
• Также возможны и другие симптомы, но суть одна – в первую очередь всегда проверяются на работоспособность кабели, а уж потом техника.

Выбран не тот вход

Не подумайте, что мы издеваемся, но действительно, очень часто, неопытные пользователи не могут понять, что изменен активный вход на телевизоре. Так что если вы видите вот такой снег на экране, то берите пульт, ищите кнопку смены входов (не знаете ее «в лицо», загляните в инструкцию), которая может называться «Input», «TV\IN», «Source» и прочее. Далее выбирайте из предложенного списка нужное.

Если вы хоть раз держали подобный кабель в руках, то должны знать, что его «тело» сделано достаточно прочным и гибким, поэтому, если на нем отсутствуют видимые повреждения, проблема может быть связана только с разъемами. Как точно убедиться в неисправности?

Вот краткая, но действенная инструкция:

• Первым делом попробуйте немного пошевелить разъем, воткнутый в телевизор.
• Если ничего не происходит, то вытащите HDMI и воткните его обратно – иногда такие меры помогают восстановить изображение и звук, так как нередко случается так, что отсутствует нормальный контакт.
• Следующий шаг – сменить кабель и вход, например, подключить тюльпаны, которыми до сих пор оснащается большинство видеотехники. Если изображение восстановилось, то можно делать выводы.
• Сделайте визуальный осмотр разъемов – они могут быть искривлены или вообще оторваны. Тут сразу снимаются все вопросы.

Бывает и так

Совет! Разъем HDMI «мама», который установлен на ТВ и ресиверах ломается очень редко, чаще всего проблема происходит именно с кабелями, хотя провести визуальный осмотр и этих элементов не помешает.

Ремонтные работы

Давайте, наконец-таки, перейдем к самой интересной части нашей статьи, узнаем, что такое распайка HDMI кабеля, и как выполняется ремонт.

Инструменты

Для выполнения работы на не потребуется много инструментов, и найдутся необходимые у многих, кто хоть как-то знаком с электроникой.

Измерительное оборудование

• Мультиметр – с его помощью мы будем проверять работоспособность каждого контакта и его расположение;

Удобный и достаточно мощный паяльник

• Паяльник – назначение, думаем, и так всем ясно, главное – наличие острого жала, ведь все контакты расположены очень близко друг к другу;

Берите  вариант с толстыми лезвиями

• Канцелярский нож – понадобится при снятии изоляционной оболочки со старого разъема;

Для удобной работы

• Кусачки – понадобятся, чтобы обкусить старое соединение;

Качественная изоляция

• Термоклей – нужен не только для изоляции, но и фиксации тонких проводков;

Зажим для пайки

• Не помешает наличие зажима для пайки. Цена на данное приспособление невысока, но приобретать его при отсутствии нецелесообразно – проще купить новый кабель. Паять же без него будет достаточно сложно, хотя можете сообразить что-то схожее по функционалу из подручных предметов.

Естественно понадобятся расходники для пайки – припой и флюс.

Начинаем пайку

Итак, сам HDMI кабель состоит из 19 проводков, которые бывают попарно экранированные и отдельные. Подробно распайка кабеля HDMI показана на фото ниже.

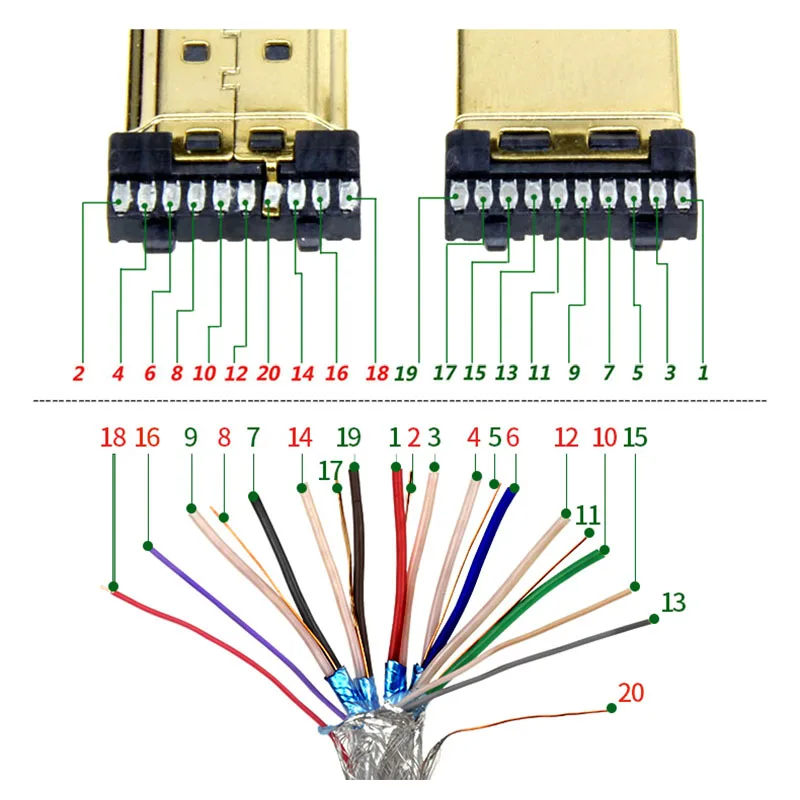

Распиновка HDMI кабеля

Наша задача подпаять каждый проводок к соответствующему контакту.

Выполняем следующие действия:

Снимаем кожух

• Приступаем к разборке разъема кабеля. Для этого берем канцелярский нож и с ребра, по шву, прорезаем внешнюю полимерную оболочку исправного разъема, которая и создает жесткость этого элемента.

Совет! Поломанный разъем можно не мучить, а просто откусываем его кусачками и зачищаем все провода.

Откусываем провод

• Как видите, под оболочкой скрывается термоклей, который полностью покрывает концы проводков и контактную площадку. Чтобы внести ясность и не запутать читателя, мы уточним, что собираем из двух нерабочих кабелей один целый.
• Далее нам потребуется отсоединить рабочий штекер от кабеля при помощи кусачек. Делайте это аккуратно, держась за провод, а не коннектор.

Очищенный разъем

• Далее при помощи того же ножа снимается слой термоклея. Как видно их фото выше, HDMI распайка кабеля определяется не так и сложно – по цветам изоляции. Однако такой метод подходит далеко не всегда, точнее только тогда, когда ремонтируются одинаковые кабели. При необходимости вы можете отыскать в интернете стандартную схему, которая поможет вам в работе.

Процесс пайки

• Для того чтобы определить куда паять провод берем мультиметр и выставляем его в режим прозвонки. Ставим один щуп на рабочий контакт разъема и ищем среди зачищенных проводов его выход.
• После этого берем провод и припаиваем его к контакту в соответствии с тем, как стоял щуп на рабочем разъеме.

Проверка целостности контакта разъема

• После припаивания всех проводов таким методом нужно прозвонить все контакты «нового» разъема, чтобы  удостовериться, что контакты никак не зацепили друг друга, и сигнал будет проходить правильно.
• Работа это достаточно нудная и длительная, поэтому будет интересна, пожалуй, только любителям радиоэлектроники.

Новый слой термоклея

• После того как вы убедились, что все функционирует нормально, разъем необходимо тщательно заизолировать и придать ему некоторую жесткость, чтобы напаянные проводки не оторвались в процессе эксплуатации.
• Использовать для этого мы будем тот же термоклей, что и был установлен на разъеме изначально. Наносится он при помощи паяльника на все контактные соединения. Делать это нужно очень осторожно, чтобы случайно не отпаять проводки. Поверьте, под слоем термоклея спаять все снова будет затруднительно.

Полностью покрытое термоклеем соединение

• Наносим термоклей достаточно толстым слоем, и покрываем им все провода, вплоть до основной изоляции кабеля, стараясь выдержать правильную форму.

Готовый результат

• После этого даем ему затвердеть и дополнительно обматываем все слоем изоленты – черный цвет будет смотреться лучше.

На этом все. Кабелем можно начинать пользоваться. Как видите ничего сложного, в принципе, нет! Аналогичным способом можно будет соединить два конца кабелей, которые нужно спаять в один, чтобы удлинить.

Работа с изделием, которое потребовалось разрезать, чтобы просунуть в узкое отверстие будет еще легче, так как не будет необходимости прозвонки каждого провода – просто спаиваем все проводки по цвету изоляции, и тщательно затем изолируем.

Вот так можно сделать своими руками из двух нерабочих проводов один целый HDMI — распиновка кабеля при этом имеет решающее значение. Прикрепленное к статье видео поможет лучше разобраться в теме.

Распиновка кабеля HDMI – инструкция по распайке соединителя

Распиновка кабеля HDMI — этот кабель позволяет легко подключать мультимедийные устройства к мониторам, проекторам или телевизорам, обеспечивая при этом высокую четкость изображения. Такие кабели имеют возможность поддерживать форматы 3D-видео и разрешения Ultra HD, поэтому ваши любимые фильмы, фотографии или даже презентации будут выглядеть великолепно.

Также кабеля такого типа идеально подходит для подключения телевизионных приставок, игровых консолей, медиаплееров или компьютеров к любому монитору, проектору или телевизору с портом HDMI.

Двухсторонняя распиновка кабеля HDMI своими руками

Бывают такие моменты, что кабель HDMI внезапно перестает работать. Мне часто приходится сталкиваться с электронной техникой требующей ремонта, в том числе и различными соединительными кабелями.

Поэтому я хорошо знаю о недостаточной надежности подобных интерфейсов. Особенно у них слабое звено, это места оконцовки кабеля разъемом.

К тому же эти провода сильно чувствительны к различным изгибам в процессе частых переподключений. Лучшим вариантом, в таком случае, было-бы установить их один раз и больше не дергать. Но в действительности нам часто приходится подсоединять ноутбуки к телевизору и другие мультимедийные устройства. Следовательно, как бы мы не старались бережно обращаться с такими разъемами, они все равно подвергаются механическим нагрузкам.

В случае если у вас по кабелю перестал проходить сигнал, а в ваших закромах имеется такой же поврежденный кабель, но с вполне годными разъемами. То тогда можно будет просто отпаять их с поломанного соединителя и установить на новый отрезок провода, с учетом того, что он у вас имеется. Ну, а теперь вам нужно только понять особенность распайки кабеля HDMI to HDMI, тоесть как это делается. Хотя есть и другой вариант: можно сгонять в компьютерный магазин и купить новый соединительный провод.

На кой ляд нужно самостоятельно изготавливать такой кабель

Конечно многие пользователи мультимедийной техникой могут поднять подобный вопрос, дескать, с чего вдруг нужно морочиться с распайкой. Ведь сейчас можно свободно приобрести за относительно небольшую цену новый кабель. Однако на такой вопрос, есть определенный ответ:

Современный HDMI кабель

• Прежде всего, не у каждого поблизости есть магазин, где продают такие товары.
  Даже если такая торговая точка имеется, то неизвестно есть ли там такой кабель, который вам необходим. Особенно это касается маленьких и удаленных населенных пунктов, где люди также пользуются благами цивилизации.
• Следующий момент: не всякий пользователь захочет приобретать дешевенький кабель, сомневаясь в его качестве, тем более если он раннее использовал высококачественный.
• Еще одна наглядная ситуация. Например: в вашем распоряжении есть пара одинаковых кабелей оконцованные разъемами, но при этом, на каждом имеется один поврежденный коннектор, а один целый. В этом случае, было бы неплохим вариантом, из двух бесполезных шнуров сделать один нормальный, к тому же не придется тратить деньги на новый. Сделать шнурок своими руками, это даже будет интересно, особенно для тех, кто увлекается радио-электроникой.
• Еще один немаловажный аспект, стандартный HDMI кабель по длине может оказаться слишком короткий, и вам потребуется сделать его длиннее. А, что делать, если например разъем кабеля не лезет в стенное отверстие, чтобы пропустить его в другую комнаты? Что лучше, долбить стену или перепаять кабель?

Проще говоря, возникающих ситуаций, при которых изготовление или ремонт кабеля HDMI to HDMI может быть более оправданным вариантом, чем искать новый шнур.

Как определить, что проблема находится именно в кабеле HDMI

На снимке изображена часто встречающаяся проблема с HDMI – поломанный коннектор изогнулся в корпусе. Такой трабл возникает чаще всего при установке телевизора на настенную подставку, где для ТВ просто мало свободного пространства.

Как распознать, что проблема возникла именно из за неисправного кабеля:

Если на экране такое — то это барахлит ваша спутниковая антенна

Шумовые искажения на телевизионной картинке

Вместо изображения появились горизонтальные и вертикальные полосы

Когда в телевизоре не слышно звука

• Изображение на экране присутствует, но без сопровождения звука.
• Также могут быть и прочие проявления, хотя сущность та же самая – первым делом всегда нужно проверять целостность соединительного кабеля, а затем уже самого оборудования.

Задействован не тот, который нужно входной коннектор

На практике довольно часто случаются различные курьезы, когда пользователи с малым опытом не могут сообразить, что на ТВ был изменен вход активного сигнала. Поэтому, если у вас на экране появилась картинка в виде снегопада, то тогда нужно с помощью пульта управления найти функцию смены входного сигнала, например: «Input», «TV\IN», и т.д. Затем в предложенном списке, следует выбрать нужный вход.

Сам соединительный кабель HDMI to HDMI, как правило, обладает довольно надежной наружной изоляцией. Поэтому, если визуально вы не нашли на нем явных повреждений, тогда с большей вероятностью можно утверждать, что причина неработоспособности шнурка кроется в самих разъемах. Как безошибочно определить где находится неисправность?

Ниже представлены небольшие, но использованные на практике советы, в частности — распиновка кабеля HDMI:

• В первую очередь нужно чуть шевельнуть подключенный к телевизору коннектор.
• Если после этого никаких изменений не произошло, тогда нужно извлечь HDMI-разъем, а затем подключить его опять. В некоторых случаях, такие действия могут помочь вернуть в нормальное состояние картинку и звук.
• Далее, что следует сделать, это — заменить вход и сам кабель на другой. Например, можно задействовать разъемы RCA, называемые «тюльпаном». В случае нормального восстановления изображения, можно утверждать, что проблема находилась именно в соединительном кабеле HDMI.
• Тщательно проверьте коннекторы, именно они часто подвергаются механическим повреждениям в виде изгиба либо отрыва проводков на месте распайки.

Может случится и вот так

Совет! Установленные в телевизорах и ресиверах коннекторы HDMI типа «розетка», в редких случаях выходят из строя, наиболее часто проблемы возникают с проводами. Однако, проверить на исправность эти порты, тоже нужно.

Процесс выполнения работ по ремонту переферии — правильная распиновка кабеля HDMI

С этого места будем уже приступать непосредственно к рассмотрению самого ремонта HDMI кабеля. Сначала определим, какие материалы и инструменты потребуется для ремонта.

Набор инструментов для распиновки кабеля HDMI

Чтобы выполнить самостоятельный ремонт разъемов нужно заранее подготовить все необходимое для этого. Наверняка, у многих из вас, кто собирается заняться восстановлением соединительных проводов, уже имеются основные инструменты.

Измерительные приборы

Качественный паяльник

Лучше использовать нож с толстым лезвием

Без бокорезов не обойтись никак

Изоляционный материал

Приспособление для пайки

Приспособление «третья рука» намного облегчает процесс пайки мелких деталей. Стоимость такого устройства небольшая, хотя для одноразового использования покупать его не стоит. Лучше уж будет приобрести новый кабель HDMI to HDMI. Однако и без «третьей руки» паять такие мелкие детали неудобно. Но если проявить смекалку, то можно соорудить из доступных материалов, нечто похожее. Надеюсь, припой ПОС-61 и жидкий флюс у вас найдется.

Начинаем процесс пайки

Конструкция HDMI кабеля выполнена из девятнадцати тонких медных проводков, некоторые из них объединены в пары и экранированы.

Распайка HDMI кабеля

В нашем случае, требуется припаять каждый проводник к определенной контактной площадке коннектора.

Производим следующие операции:

Удаление корпуса разъема

С помощью ножа начинаем разбирать исправный коннектор кабеля, тоесть нужно прорезать по периметру соединительный шов пластикового кожуха. Для этого берем канцелярский нож и с ребра, по шву, прорезаем внешнюю полимерную оболочку исправного разъема, которая и создает жесткость этого элемента.

Совет! Поврежденный соединитель разбирать не нужно, его следует просто отрезать бокорезами от провода, так как нам нужен только кабель. Затем зачищаем концы всех проводков.

Отрезаем провод

Подготовленный штекер

Его можно применять, только в том случае, когда восстанавливаются идентичные шнурки. При возникновении затруднений, в сети Интернет полно схем распиновки таких коннекторов, вот с ее помощью вы легко разберетесь.

Начинаем паять

Прозвонка спаянного разъема

Фиксация проводков термоклеем в коннекторе

После оконцовки кабеля коннектором и тестирования его на работоспособность, теперь разъему нужно сделать своеобразный изоляционный кожух. Вместе с этим, используя термопластичный клей формируем подобие корпуса.

Соединение с нанесенным клеем

Вот, что в результате получилось

Вот и все, изготовленным собственноручно изделием можно пользоваться. Такой же способ можно применить, если потребуется просто увеличить длину кабеля.

Самостоятельный ремонт HDMI кабеля

Ремонт сломанного порта HDMI PlayStation 4

Вот и все, после долгого дня. Вы хотите расслабиться и поиграть на PlayStation 4. Однако после включения вы замечаете, что экран не отвечает. С этой проблемой наверняка сталкивались многие геймеры и владельцы PS.

Причиной этого явления, вероятно, является сломанный или поврежденный порт HDMI. Что такое порт HDMI на вашей PS4, как он ломается и как вы можете решить проблему? Читайте дальше, чтобы узнать , как отремонтировать PlayStation 4 HDMI.

Содержание

Что такое PlayStation HDMI?

Начнем с самых основ; HDMI — это аббревиатура мультимедийного интерфейса высокой четкости. Это просто означает, что HDMI отвечает за передачу видеоинформации с PlayStation на телевизор.

У PlayStation есть порт HDMI, как и у телевизора. По сути, невозможно проецировать изображения PS на телевизор без подключения кабеля HDMI к обоим портам. PS4 больше не имеет вариантов вывода видео, поэтому единственным вариантом является HDMI.

Порт HDMI на PS4 сломан?

По общему признанию, есть несколько причин, по которым ваша PlayStation ничего не отображает на телевизоре. Хотя поврежденные порты HDMI являются одной из распространенных причин, вам рекомендуется убедиться, что это проблема, прежде чем продолжить.

Итак, как определить, что порт HDMI неисправен? И что такое простое исправление PS4 без дисплея? Вот несколько главных признаков того, что HDMI на вашей PS4 неисправен.

• Видны физические повреждения порта HDMI
• Экран телевизора черный или отображается «нет ввода»
• Отображаемое изображение искажено или содержит пиксели
• Контакты внутри порта HDMI сломаны или погнуты
• Другие электронные компоненты PS4 работают неправильно

После того, как вы обнаружите эти проблемы, вы можете использовать другой кабель HDMI, чтобы убедиться, что он не сломан. Если изменений нет, вам необходимо рассмотреть возможность замены порта HDMI PlayStation 4 на услуги .

Почему сломался порт HDMI PlayStation

Многочисленные факторы могут способствовать поломке порта HDMI. Наиболее заметным фактором является естественный износ. Sony, компания-производитель PlayStation, была наказана за слабый дизайн HDMI. Большинство портов HDMI обречены на отказ, особенно в старых моделях.

Компания-производитель значительно улучшила конструкцию порта HDMI в более поздних моделях HDMI и последующей PlayStation 5. Однако, если вам не повезло с одной из старых моделей, всегда полезно знать, почему ваш порт выходит из строя и как вы можно избежать этого в будущем.

Основные причины, приводящие к отказу порта PS4 HDMI;

• Вы часто подключаете и отключаете кабель HDMI – Это может ускорить процесс износа с течением времени и привести к повреждению.
• Вы нажимаете на кабель слишком сильно или под углом – Это может привести к ослаблению порта ЧМИ и кабеля, что затруднит чтение и передачу данных.
• Сильное вытягивание кабеля, когда он подключен – Когда вы выдергиваете кабель, вы можете легко сломать порт или выдернуть его из печатной платы.

Кроме того, помимо поломки порта HDMI, чип контроллера на материнской плате также может выйти из строя, что затруднит эффективное использование PS4.

Можно ли починить сломанный порт HDMI?

Ну, это зависит. Как бы вам ни хотелось получить более простой ответ на этот вопрос, на самом деле здесь гораздо больше нюансов. Причина, по которой этот вопрос неоднозначен, заключается в том, что сначала необходимо определить основную причину повреждения.

Например, если вы понимаете, что проблема связана с неисправным кабелем HDMI, решение так же просто, как приобрести новый кабель. Однако, если проблема намного сложнее, например, сломанная микросхема контроллера, вам потребуется некоторый опыт для работы с портом HDMI. Кроме того, вам могут понадобиться специальные инструменты, такие как паяльник.

Если вы не знаете, что делать с заменой порта HDMI PlayStation 4, вы можете обратиться к специалистам по ремонту PS, таким как XiRepair.

Советы по ремонту порта HDMI Easy PS4

Если вы решили отремонтировать PlayStation самостоятельно, вам следует придерживаться нескольких основных принципов. Это гарантирует, что вы не причините больше вреда, пытаясь решить проблему с HDMI самостоятельно.

• Исправьте только то, что можете — Если вы считаете, что решение довольно простое, вы можете исправить его самостоятельно. В идеале, если проблема связана с чем-то, что не займет у вас более пяти минут, вы можете пойти на это. Однако если проблема требует комплексного решения, лучше обратиться к специалистам.
• Убедитесь, что консоль выключена — Прежде чем вы сможете удалить неисправный порт HDMI, вы должны выключить PS4. Если оставить его включенным, это может подвергнуть вас опасности, а также еще больше повредить перегородку.
• Знайте, когда остановиться — Как бы вам ни хотелось найти быстрое решение, чтобы вы могли вернуться к своим играм, вам не следует торопить процесс исправления. Если вы попробуете что-то одно, и оно не сработает, вы можете обратиться в профессиональную службу ремонта и свести к минимуму риск дополнительного ущерба.

Ремонт сломанного HDMI-кабеля PlayStation

Итак, допустим, вы перепробовали все, что было в ваших силах, а результатов так и нет. Следующим логическим шагом было бы обратиться к специалистам по ремонту PlayStation, таким как XiRepair. Но в чем именно заключается ремонт PS4 без исправления дисплея и чего можно ожидать от сервиса.

Ну, во-первых, вы можете рассчитывать на лучшие результаты, так как имеете дело с опытными военнослужащими. Некоторые инструменты и оборудование, которые вы можете заметить в процессе ремонта, включают в себя комплект для ремонта электроники, паяльник и демонтажный насос, ремонтную станцию ​​с горячим воздухом и сменный порт HDMI.

Ниже приведен простой процесс ремонта;

1.Проверка проблемы

Команда профессионалов проверит порт, чтобы убедиться, что он действительно неисправен. Бывают случаи, когда речь идет о сломанном кабеле, и порт не нуждается в ремонте. В таком случае кабель заменяется, и как только все будет проверено, все готово.

Вышеупомянутый сценарий встречается не так часто. В основном вы обращаетесь к профессионалам, когда у вас заканчиваются другие решения. Итак, после того, как порт будет идентифицирован как поврежденный, следующим шагом будет вскрытие PlayStation для удаления поврежденного порта.

Вы можете заметить, что при открытии консоли отклеиваются несколько наклеек. Это связано с тем, что некоторые винты на вашей PS4 скрыты наклейками. Далее работники ремонтной службы поднимут пластиковую крышку и извлекут блок питания (БП) и жесткий диск.

3.Снятие материнской платы

Консоль PlayStation состоит из сложных элементов, и для ее разборки требуется опыт. На этом этапе материнская плата снимается, чтобы упростить доступ к порту HDMI. Важно отметить, где вы держите все винты. Вы можете сфотографировать устройство по пути, чтобы помочь вам, когда вы собираете его обратно.

4.Отпайка поврежденного порта HDMI

После всей этой работы ремонтный персонал, наконец, может получить доступ к поврежденному порту. Даже когда он ослаблен, порт все еще может быть плотно прикреплен к панели управления. В результате ремонтная бригада аккуратно отсоединит порт с помощью демонтажного насоса.

Более того, на этом этапе ремонтная служба может почистить консоль, если она слишком грязная или запыленная. Они могут использовать воздуходувку или медицинский спирт. Эта очистка необходима и поможет вашей PlayStation работать с оптимальной производительностью дольше.

5. Замена и пайка нового порта HDMI

После безопасного удаления сломанного порта можно починить новый, вставив его в специальные слоты на плате. Теперь, ближе к финальной части, вам нужно будет аккуратно припаять маленькие штифты и убедиться, что каждый из них подсоединен правильно.

После того, как вы благополучно удалили сломанный порт, вы можете починить новый, вставив его в специальные слоты, проходящие через плату. Теперь, ближе к финальной части, вам нужно будет аккуратно припаять маленькие штифты и убедиться, что каждый из них подсоединен правильно.

Понятно, что поврежденный порт HDMI на PS4 можно починить. Используя шаги, описанные выше, вы можете
систематически открывать консоль, заменять поврежденный порт HDMI и снова собирать устройство.

Однако, вы, возможно, заметили, что вам нужен определенный опыт, чтобы осуществить этот процесс. Если вы не знаете, что делать, лучше всего отдать PlayStation тому, кто знает, что делать.

Где можно найти услуги по ремонту PlayStation?

У вас есть поврежденный порт HDMI PS4, который необходимо починить? Вы находитесь в Монтгомери, штат Алабама, или в окрестностях? XiRepair — ваш лучший поставщик услуг по ремонту PlayStation. Теперь вы можете наслаждаться качественным обслуживанием по бесконкурентным ценам.

Почините свой порт HDMI на PS4 сегодня и вернитесь к качественным играм. Теперь вы можете получить бесплатное предложение по всем ремонтным услугам, используя эту ссылку. Не ждите, пока ваша PS4 сломается, проверьте и отремонтируйте ее сегодня в лучших ремонтных мастерских PS4 рядом с вами. за последнее десятилетие мы отремонтировали более 20 000 мобильных телефонов, компьютеров, планшетов и игровых консолей. Есть причина, по которой наша служба ремонта по почте получает поставки из всех 50 штатов и многих зарубежных стран, наши цены и качество работы просто не имеют себе равных.

Сколько мы берем?

Мы предлагаем систему быстрой оценки, которая даст вам бесплатную оценку вашего устройства в зависимости от проблемы, с которой вы столкнулись. Нажмите Получить БЕСПЛАТНУЮ цитату ниже, чтобы узнать стоимость вашего ремонта.

Бесплатная диагностика

1 год гарантии

Детали OEM-качества

Оловоотсос Steren — малый

Сопутствующие товары

Добавить в корзину

Быстрый просмотр

Наушники Steren с дизайном черепа

STEREN

Сейчас: 10,99 долларов США

Эти наушники-вкладыши с изображением черепа очень мягкие и идеально подходят для прослушивания любимой музыки с помощью любого аудиоплеера. В комплекте запасные резиновые вкладыши.Частотный диапазон: 20 Гц-20 кГц Размер: 10 мм кобальтовый…

СМП-АУД-243

Добавить в корзину

Быстрый просмотр

Маленькая заколка-крокодил Steren, красная

STEREN

Сейчас: 7,99 долл. США

Небольшой зажим типа «крокодил», используемый для передачи тока, питания электрических и электронных цепей, подключения динамиков, вентиляторов, двигателей и других устройств постоянного тока1,0 “(2,7 см) в длину x 0,3” (1 см), никелированное покрытие…

259-239

Добавить в корзину

Быстрый просмотр

Стерен Аккумулятор Iphone 6S

STEREN

Сейчас: $16,99

Если батарея вашего iPhone 6S больше не держит заряд, замените ее этой батареей. Это прямая замена вашему iPhone 6S. Он имеет те же размеры и разъем, что и оригинальный…

СМП-БАТ-T025

Клиенты также просмотрели

Добавить в корзину

Быстрый просмотр

Стерео аудиокабель 3 фута 2-RCA, синий

Сейчас: 10,99 долларов США

Разъемы RCA для домашнего кинотеатра высокой четкости Непревзойденное качество и первоклассная производительность аудиооборудования для домашнего кинотеатра Сверхгибкая прорезиненная оболочка из ПВХ RCA с высоким коэффициентом удержания…

254-210БЛ

Добавить в корзину

Быстрый просмотр

Кабель F-F RG6 длиной 3 фута с золотыми разъемами cULus Black

Сейчас: 7,99 долл. США

Код: 205-910БК 205-915БК 205-920БК 205-920БК 205-930BK 205-940BK 905-945BK 205-950BK Высококачественный коаксиальный кабель F. 75 Ом RG6/U Кабель высокой четкости, внесенный в список UL. Подходит для спутников DSS, C/Ku…

205-910БК

Добавить в корзину

Быстрый просмотр

6-футовый кабель USB 2.0 A-A cRUus с золотыми разъемами

Сейчас: 8,99 долл. США

Высокоскоростные сертифицированные кабели USB v2.0 Поддерживает передачу 1,5/12/480 Мбит/с — с возможностью горячей замены Обратная совместимость с устройствами USBv1.1 Гибкая ПВХ-оболочка — формованная конструкция Разъем USB Type A…

506-356

Добавить в корзину

Быстрый просмотр

Соединитель Holland Splice Barrel 2,2 ГГц

Голландия

Сейчас: 7,99 долл. США

Работа на частоте 3 ГГц Низкие вносимые потери Высокие обратные потери (> 35 дБ) Плоские концы портов SCTE (IPS SP 400) Высокая удерживающая сила (> 200 граммов) Захватывающий штифт из бериллиевой меди Улучшенный контакт…

G-F81F

Добавить в корзину

Быстрый просмотр

Двойное домашнее зарядное устройство USB 2,1 А

Сейчас: 9,99 долл. США

Зарядное устройство постоянного тока с двумя портами USB. Совместимо с iPad, iPhone и iPod. порты могут быть загружены стандартными USB-устройствами. Выход 5 вольт и до 2А на порт. изготовлен из полированного белого пластика.

СМП-ЭЛИ-713

Добавить в корзину

Быстрый просмотр

Цифровой коаксиальный и оптический преобразователь Toslink в аналоговый AudioULFCC

Сейчас: $32,99

Преобразует цифровые аудиосигналы Coaxial или Toslink в аналоговые аудиосигналы L/R.
