Samsung (неисправность питания на SMR40200 и HIS-0169)

О неисправностях в телевизорах Samsung, блок питания которых собран
на SMR40200 и микросборке HIS-0169 уже много раз описывали.

Здесь хотелось бы описать не совсем стандартный дефект питания.
Из-за неисправности SMR40200 идет повышенное напряжение с блока
питания, но дефект проявляется не сразу, а спустя 3-5 минут.

При включении телевизора - в рабочем режиме в норме, и только
спустя около 5 минут идет резкое, скачкообразное повышение
напряжения. При этом почему-то не вылетел лавинообразный диод
R2K (наверное брак, хотя тестером звонится нормально). При этом
изображение сужается по вертикали, сильно растянуто по горизонтали
и затемнено.

Если не успеть выключить телевизор - вылетит выходной строчный
транзистор. По идеи нагружать надо на лампу 60 - 100 Ватт.

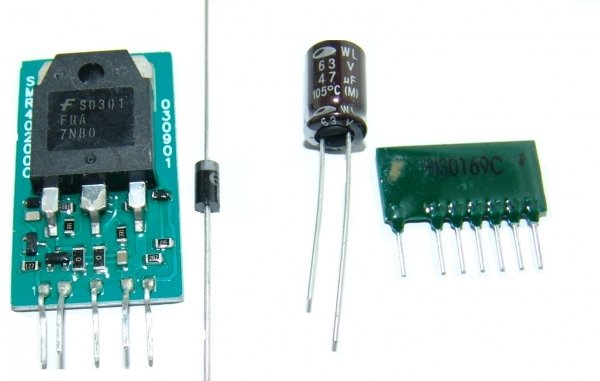

Дефект исчез после замены всего комплекта по питанию. Поставил
комплект на полевом транзисторе. Электролитический конденсатор
22 мкФ 35 Вольт (или 33 мкФ, 47 мкФ) менять обязательно, и
лавинообразный диод R2K.

Другой дефект в этом же блоке питания - то, что в дежурном режиме
напряжения завышены. В рабочем режиме питание строчной развертки,
как положено +125 вольт, а в дежурном +175 вольт.

Этот дефект из-за дросселя L803. Где то вычитал, что в этом случае
обрезают дорожку между 3-м выводом микрозборки HIS-0169 и
выводом дросселя L803 и устанавливают резистор млт-0,125 130 Ом.

Под руками резистора такого номинала не оказалось - сунул резистор
на 220 Ом.
Было в рабочем режиме - 125 вольт, в дежурном - 175 вольт.
Стало в рабочем режиме- 125 вольт, в дежурном - 138 вольт.

Если же менять комплект на SMR40200 и микросборке HIS-0169 на
комплект с полевым транзистором, то этот дроссель L803 вообще не
задействован в схеме следовательно на один дефект меньше (на будущее).

В этом случае уменьшить напряжение в дежурном режиме можно (при
необходимости) за счет уменьшения емкости С803 - 2200 пФ до
1000 пФ. (Пока сам не пробовал, вычитал у других).

С уважением, Михаил
---------------------------------------
http://remtv.blogspot.com - Ремонт телевизоров
e-mail: [email protected]



Отказное письмо бывает двух видов: для таможни и для торговли. Орган сертификации «Биотехтест» удачно берет на себя решения проблем.

Типовые дефекты блока питания телевизоров Samsung

Samsung  CK-3339ZR. Горят сетевые предохранители. Блок питания собран на ИМС SEC3S0680RF.Причина оказалась в треснувшем конденсаторе С805 2н2/800В. Изменена емкость до 330нФ. После замены на 2200 пФ/3кВ (от УЛПЦТ) все работает.

Samsung CS-5062Z (chassis P68SM-H). На изображении видна группа выбитых строк, перемещающаяся по вертикали. Дефект напоминает помеху от импульсного блока питания. При отключении петли размагничивания картинка становится нормальной. После замены терморезистора в цепи петли размагничивания неисправность исчезла.

Переехали в Санкт-Петербург, при перевозе вещей видимо сильно встряхнули наш телевизор Samsung, перестал ловить каналы. Что делать, не покупать же новый, поискали в интернете мастерские, все говорили привозите к нам, а на сайте http://remont-televizorov.ru/uslugi/samsung просто заполнили заявку и на следующий день пришёл мастер. Вежливый, опрятный и знающий своё дело специалист оказался, за два часа решил нашу проблему.
Samsung CK-5051A. Задымил. Взорвавшийся конденсатор С853 по цепи +125В. Выходной транзистор строчной развёртки Q402 пробит, R826 в обрыве. Перечисленные повреждения следствие превышения напряжения на выходе блока питания. При поиске причины завышения напряжения на выходе блока питания обнаружена кольцевая трещина вокруг вывода №9 IC801 типа SDh309B, кроме этого обнаружено, что С852 потерял ёмкость.

ТВ Samsung . SMR 40200 и HIS 0169 в блоке питания. В рабочем режиме 125 вольт, в дежурном 200 вольт (R2K разорван на 2 части). Попробовал менять комплект микросхем — результат тот же. После детальной  проверки неисправным оказался конденсатор 2200пФ х 800 Вольт (стоит между ребрами радиатора). SAMSUNG CK-3339ZR, накрылся блок питания. Вылетела микросхема SMR40200. Заменил ее. Проверил стабилитрон R2N — целый. Отсоединил цепь 110 вольт, идущую на ТДКС. Включил в сеть с лампой накаливания 60 ватт вместо сетевого предохранителя — лампа загорелась ярко. Оказалась неисправной микросборка HISO169B. Если бы включил без лампы, вылетела SMR40200. Сняв защитный слой, в микросборке оказался неисправным транзистор 1P. Замена на КТ3117А. Телевизор работает нормально.

SAMSUNG многих моделей с блоком питания на SMR40200 (SMR-40000) и HIS-0169. Неисправность: повышенное напряжение питания каскада строчной развертки врежиме «STANDBY» 160-170 V вместо 140V. Под нагрузкой, в режиме «POWER ON» напряжение в норме: 125-127 V. Замена SMR и HIS не помогает. Выход из ситуации: неисправен дроссель (черного цвета), подключенный между ножками 3 и 4 HIS-0169. Его следует заменить самодельным: на ферритовом кольце диам.10 (1000-2000 нм) намотать 40 витков провода ПЭЛ диам. 0,4(0,3 — 0,5) мм.

SAMSUNG CS-2085R пришёл после грозы, не запускается БП. Около R803 и R804 видимые следы дугового разряда. Вышел из строя стабилитрон ZD803 27v по цепи питания силовой микросхемы. KA5Q0765RT уцелела, прекрасно работает и без стабилитрона но на всякий случай заменил на новый. После ремонта БП, телевизор не выходит из дежурного режима. Думал вышла из строя TDA9381PS/N1/3S0250, но как только перешил прошивку на программаторе Orange-2 с исправного аппарата всё заработало.

Samsung CX-558 chass P-88M TDA4601 нет запуска БП, искуственно подав 12в есть генерация на 7-pin микросхемы, выходное B+ вместо 125в имеется только 20в, заменить C812 1,0/50v.

Samsung  CK-5320TR. Установил новую «парочку» SMR40200 и HIS0169. . Напряжение «Stand by» 170V, испробовал рекомендации из инет (R=130оМ между 3-ей ногой HIS0169 и дросселем L803, намотал новый дроссель L803, установил конденсатор C851 47.0*25V взамен 22.0*35)ничего не помогает. Добиться правильной работы БП удалось подбором C803 2200pF до 1500 pF (Возможны варианты). Напряжение «Stand by» 137V рабочее 124-126V дроссель заменил штатным, резистор R=130оМ и конденсатор C851 47. 0*25V оставил.

SAMSUNG SMR40200 & HIS0169. Для снижения выходных напряжений в дежурном режиме неплохо попробовать заменить конденсатор С852 по схеме, а именно увеличить емкость с 1нФ до 2нФ. И последовательно с дросселем поставить сопротивление 330 Ом. Кто без схемы — 2нога SMRки через 10 Ом, через этот кондер, на общий минус. На всякий случай в разрыв 1ноги HIS включить конденсатор 2-3мкФ 400в минусом на микросборку. В дежурном режиме 140в температура в пределах 40 градусов, в работе 127в температура порядка 50 градусов.

SAMSUNG CK-5038/39/73/85 идр. (Chassis SCT11A,B,D…). БП построен на SMR-40200 и HIS-0169. Возможно как рекомендовано в секрете ?36 надо заменить дроссель L803, чтобы не завышалось Uвых. с БП в деж. режиме (по этой причине и летят SMR-40200, а не из-за их низкой надёжности, чем моментально воспользовались торговцы и вздули цены на SMR-40200 до заоблачных высот!!). Но я недавно обнаружил и проверил другой способ, видимо его многие уже и знают, но тем не менее. В одной из последних модификаций SAMSUNG CK-5085 на Chassis SCT11 в БП я заметил доработку, возможно выполненную в сервисной мастерской. Между 3 выводом микросборки HIS-0169 и выводом L803 была разрезана дорожка на плате и установлен резистор МЛТ-0,125 130 Ом. При случае, в другом аппарате я проверил данную находку. После замены выгоревших R2KN и строчный транзистор (SMR-40200 и HIS-0169 в данном случае выдержали) напряжение в деж. режиме было порядка 150-160 V. Быстро выключаю аппарат, делаю описанную выше доработку и всё ОК, Uвых. деж. около 135-140V, в рабочем режиме 130V, что является нормой. Теперь я при ремонте БП на SMR-40200 и HIS-0169, обязательно делаю его доработку.

SAMSUNG CK-3382ZR (шасси P69SA1 04). При включении светодиод дежурного режима моргнёт 1раз и всё. Блок питания на STR-S6707. После проверки деталей блока питания был обнаружен неисправный диод (по схеме D824), который давал утечку. Диод был заменён на RGP-10. После этого телевизор включился, напряжение 125В в норме.

Samsung CK-3351. Блок питания собран на SDh309B. Неисправность: занижены выходные напряжения. Вышел из строя С852 470,0х16V. После замены все заработало.

Переехали в Санкт-Петербург, при перевозе вещей видимо сильно встряхнули наш телевизор Samsung, перестал ловить каналы. Что делать, не покупать же новый, поискали в интернете мастерские, все говорили привозите к нам, а на сайте http://remont-televizorov.ru/uslugi/samsung просто заполнили заявку и на следующий день пришёл мастер. Вежливый, опрятный и знающий своё дело специалист оказался, за два часа решил нашу проблему.

ᐈ Ремонт Блока Питания Телевизоров Samsung на Smr40200 и His0169 Киев — Цены 2021, Вызов Мастера на Дом

Ремонт блока питания телевизоров samsung на smr40200 и his0169 в Киеве 2021

ТВ-техника используется часто, едва ли не ежедневно, поэтому ремонт телевизоров является достаточно востребованной услугой. Интенсивная эксплуатация приводит к поломкам любых устройств – даже самых современных и недорогих. Но это не единственная причина выхода из строя. В любом случае, современная техника отличается сложной и хрупкой конструкцией, поэтому неквалифицированное вмешательство может привести к серьезным последствиям. Вне зависимости от сложности поломки, ее должен устранять мастер.

Особенности ремонта телевизоров

Наиболее частыми причинами неисправности ТВ-техники становятся заводской брак, дефекты сборки либо пайки, наличие механических повреждений или выработка эксплуатационного ресурса. К самым распространенным форматам ремонта можно отнести:

  1. Гарантийный ремонт телевизоров. Особых объяснений этот вид не требует. Он предполагает наладку техники в период гарантийного срока, определенного производителем. Как правило, ремонтные работы и оплату комплектующих для этой цели оплачивает тоже производитель, но при соблюдении ряда условий. Это должна быть поломка, не спровоцированная пользователем, а сами работы должен проводить авторизированный сервисный центр или мастер с сертификатом.
  2. Ремонт ЖК телевизора. Поломки современных моделей с жидкокристаллическим экраном зачастую связаны с проблемами в работе программного обеспечения. Также часто выходят из строя разъемы, возникают проблемы с изображением. Ремонт таких телевизоров требует от мастера актуальных знаний и опыта работы со сложной электронной техникой.
  3. Ремонт ЭЛТ телевизоров. Несмотря на то, что эпоха этих устройств прошла, их еще активно используют многие жители страны. В целом это достаточно надежные модели (особенно от известных брендов). Их ремонт чаще всего заключается в замене отдельных деталей и более качественной пайке контактов.

Кому поручить ремонт телевизоров?

Проводить ремонт экрана телевизора и других элементов техники нужно, если вы наблюдаете такие признаки:

  • отсутствие «признаков жизни» при включении;
  • внезапное отключение экрана;
  • потеря яркости либо контраста изображения;
  • отсутствие контакта на разъемах;
  • отсутствие звука;
  • полосы на экране и другие проблемы.
Цена на ремонт телевизоров Цена, грн.
Диагностика от 50 грн.
Ремонт телевизоров с диагональю экрана 14 - 21 дюйм от 200 грн.
Ремонт телевизоров с диагональю экрана 25 - 32 дюйм от 250 грн.
Ремонт телевизоров с частотой развертки 100 Гц от 400 грн.
Ремонт LCD телевизоров с диагональю экрана 15 - 19 дюймов от 250 грн.
Ремонт LCD телевизоров с диагональю экрана 20 - 30 дюймов от 300 грн.
Ремонт LCD телевизоров с диагональю экрана 32 - 40 дюймов от 400 грн.
Ремонт LCD телевизоров с диагональю экрана выше 40 дюймов от 550 грн.
Ремонт плазменных телевизоров с диагональю экрана 37 - 42 дюйма от 500 грн.
Ремонт плазменных телевизоров с диагональю экрана свыше 42 дюйма от 550 грн.
Установка телевизора от 250 грн.

*Цена актуальная на Февраль 2021

Вас интересует профессиональный ремонт телевизоров в Киеве с гарантией и недорогими расценками? Вы не доверяете «случайным» мастерам, но не хотите иметь дела с сервисными центрами из-за их больших сроков ремонта? Сервис Кабанчик предлагает вам оптимальный вариант: возможность поручить работу проверенному мастеру, самостоятельно определив цену и сроки ремонта.

Вам нужно только оформить заказ и буквально через 5 минут после этого выбрать любого мастера из нескольких кандидатов. Лучшие критерии выбора – портфолио, отзывы и рейтинги специалистов. Такой подход позволяет получить высокое качество ремонта без риска и с экономией.

bsvsite-Просто мой сайт-Телевизоры

Ремонт телевизора TCL 14E10, ремонт

На этой странице описание ремонта различных телевизоров.

1. Телевизор TCL 14E10

2. Телевизор Daewoo_14S2M

3. Телевизор SAMSUNG (сладкая парочка SMR40200 и HIS0169)

4. Телевизор SAMSUNG UE40F6400

5. Телевизор ORION COLOR 3688_1250






TV TCL 14E10 схема больше фото



Попал в ремонт с признаками: включается и уходит в защиту. Со слов хозяев внутри что-то стрельнуло. Хорошо, что стрельнуло, легче искать будет 🙂

Поиск. Сразу нашел, того кто взорвался, это конденсатор 10вх100мкф. Проверил транзистор строчника D1555 (2SD1555) не работает, точнее короткое между всеми выводами. Влючил блок питания с нагрузкой в лампочку, работает, уже хорошо.

Решение. Заменил конденсатор и транзистор - не работает, что-то упустил. Ещё раз проверил. Так и есть разрывной резистор 0,1 Ом, с прикольной маркировкой - пять полос, только две золотые после коричневой и черной, последняя красная. Пришел к выводу, что два множителя по 0,1, чего только не придумают когда нет серебряной краски.

В общем все заменил, телик заработал.

В начало

Такая вот неисправность

А это виновники



И уже работает




TV Daewoo14S2M



Попал в ремонт с признаками: включается и уходит в защиту. Работал в очень пыльном и прокуренном помещении.

Поиск. Вскрытие показало, пылюки на палец, ТДКС в смоле, пришлось стараться чтоб отчистить, и причина - непропай (отпаялся) ТДКС. Очень уж все оказалось банально и просто

Решение. В общем все пропаял, телик заработал. Фото

В начало






Телевизор SAMSUNG ремонт блока питания ("сладкая парочка")



И ещё раз о "сладкой парочке" (SMR40200 и HIS0169). Продолжают встречаться (и ломаться) телевизоры с такими блоками питания. Вот и мне тоже встретился, и видимо неоднократно уже побывавший в ремонте. Неисправность которая была вышедший со строя строчный транзистор, конденсатор на 125В, R2K.

    На сегодняшний день эта парочка значительно подешевела, (в частности в Киеве на радиорынке рем комплект, без дросселя стоит около 7 дол) да и схем замены придумано уже довольно много. Перечитав все советы (18, 30, 36, 69, 182, 253, 279 и др. особенно 412) заменил SMR40200 и HIS0169, конденсатор, дроссель, в начале (жаба задавила покупать новый за 10 дол и без гарантии), оставил прежний, R2K (сразу не ставил, установил после 100%-й уверенности, что не сгорит).

    Поставил вместо предохранителя лампочку, выходной нагрузил тоже лапочкой. В итоге БП запустился, но в дежурном режиме на выходе больше 160В. Странно, хотя в принципе для данной парочки нету ничего странного. Заменил конденсатор в выходной цепи,

    Сделал схемку совет 412, включил результат тот же. Заменил дроссель на 1000мкГн, посоветовали на рынке. Напряжение немного упало. Обратил внимание на то что конденсатор на выходе немного греется, а если догрузить лампочкой то нагревания практически нету и напряжения в дежурке практически нормальное.

    Можно конечно было бы и отдать со встроенной лампочкой но это натолкнуло на мысль, что есть утечки по ВЧ.

    В общем, проблема была решена так: параллельно R2K установлен резистор 15к 5 Ват и конденсатор 0,1 мкФ 230 В, а параллельно диоду только конденсатор 0,1 мкФ 230 В. После такой небольшой модернизации, заметно улучшился тепловой режим всех элементов, напряжение на холостом ходу не больше 130 В. И что самое интересное, дроссель перестал влиять на работу БП, потому я поставил старый обратно, наверное он был исправен и не в нем причина

В начало








Телевизор SAMSUNG UE40F6400

Попал в ремонт с признаками: Совсем не включается. Отломаны два разъёма - антенный вход, который отломал домашний любимец, и внутренний разъём, через который подключаются блоки расположенные на задней крышке к основной плате, который выломали неправильные ручки.

Поиск. Вскрытие показало, что придется паять 26 контактов и что-то думать с антенным входом. Касательно разборки, особенностей нету, по периметру, сзади, коротенькие болтики и один длиненнький внизу и ещё один возле тюльпанов, ножка-подставка на 4х шурупах.

Решение. Очень простое, понадобилось две руки (правильные), одни увеличительные очки, паяльник и некоторое время на выполнение работы. В общем все пропаял, телик заработал. Выкладываю фото, может кому-то понадобится размещение контактов. Схемы в сети особо не искал, но думаю, что врядли можно быстро найти.

Фото альбом ремонта

В начало








ORION COLOR 3688_1250 схема



Ещё один телевизор. Старичок. Так много всяких деталюшек, выходной трансформатор на УНЧ, прикольно.

Попал в ремонт с признаками: начинает работать нормально, потом или сам по себе или от прикосновения к нему поджимает низ экрана и искажает изображение.

Можно предположить, что где-то непропай (холодная пайка). Разобрав и осмотрев, увидел, что кто-то уже досконально прошелся паяльником по всему, что только можно было заподозрить во вредительстве. Но все равно у меня под подозрение попала микросхема кадровой и обвес, по другому и нечего думать.

Поиск. Простучал детальки, остановился на конденсаторе и микросхеме. Просмотрел под увеличительным дорожки все типа пропаяно хорошо. И только легкое шевеление микросхемы дало ощутить покачивание ножек в местах пайки. Предположил наличие микрообрыва на дорожках вокруг контактных площадок. И ещё не понравился пропай конденсатора по питанию.

Решение. Аккуратно зачистил от краски дорожки вокруг пятачков, залудил и пропаял. Все работает нормально.



В начало



Такая вот неисправность

А это виновники



И уже работает






Скаф

Скаф



Модификация блоков питания телевизоров





Некоторые телевизоы имеют ненадёжную конструкцию блока питания, в частности, некоторые Samsung'и, в которых БП выполнен на SMR40200 и HIS0169. Для замены таких блоков, не имеющих хорошей стабилизации напряжения и часто выходящих из строя предлагаю такую схему:







XT1 - к ключевому выводу SMR40200

XT2 - к плюсовому выводу диодного моста +310В

XT3 - горячая земля (общий вывод первички)

XT4 - вывод обмотки обратной связи ТПИ

XT5 - к выв. питания строчной развёртки +125В

XT6 - к общей земле 0В

Устройство выполнено на плате из одностороннефольгированого стеклотекстолита размерами 48мм х 56мм. Возможны два варианта устройства: на KA5Q0765RT и более мощное на 5Q1265RF.

В любом случае, микросхему необходимо установить на радиатор площадью не менее 100см2.

Плата под 5Q0765RT




Плата под 5Q1265RF



Вид на монтаж

Схема подключается всего шестью проводами к плате телевизора. Предварительно из БП удаляются SMR4020 и HIS0169. Ниже показана схема подключения к ТВ Samsung.

Если БП в телевизоре выполнен на SDh309, то необходимо на трансформатор питания домотать ещё одну обмотку 3-4 витка провода ПЭВ-2 0. 51 и включить её последовательно с обмоткой обратной связи. Если при первом включении трансформатор пищит и сильно греется микросхема, то необходимо поменять местами провода, идущие от обмотки обратной связи.


HIS0169C цветной телевизор питания интегральная схема ZIP-7 плитки новый оригинальный HIS0169 0169

Пожалуйста, обратите внимание, что «головная часть» этого списка, содержащего различные модели,-это предложить вам больше вариантов. Выберите желаемый вариант, оставьте сообщение, когда вы посмотрите, чтобы указать, какой модуль вы хотите!

В качестве продавца мы могли бы посвятить себя, чтобы предложить лучшие продукты услуги u0026. Мы осознаем, что иногда у вас есть проблемы с покупкой, но что бы это ни было, пожалуйста, будьте уверены, что мы приложим все усилия, чтобы сделать вас удовлетворенными, справедливые и объективные отзывы очень важными для нашей оценки, и мы очень благодарны, если вы можете связаться с нами, прежде чем оставлять отрицательный/нейтральный комментарий или отзывы. Давайте работать вместе, чтобы решить проблему при первой возможности.

Гигантский



1. Один год гарантии.

2. -Если товар поврежден после получения, то он должен быть в течение 7 дней с даты получения для обмена на новый (покупатель должен вернуть все оригинальные и неповрежденные товары в пригодном для повторной продажи состоянии).

3. -Мы предоставляем бесплатный ремонт обслуживание в течение одного года с момента покупки в течение первых 1 месяц мы оплачиваем расходы по доставке в одну сторону (у нас на месте). После 1 месяца покупки покупателю необходимо будет оплатить два способа доставки.

4. -тот, который мы получаем, возвращаемые товары, мы отправим замененные товары как можно скорее.

5. -Наш гигант не предназначен для любых продуктов, которые физически включены или находятся под нормальной работой, в результате неправильного использования или неправильной установки на детали.



Оплата

1. -пожалуйста, убедитесь, что ваш платежный счет доступен, прежде чем размещать предложение на товар.

2. -Все платежи должны быть очищены в течение 7 дней после того, как вы получите товар, если у вас действительно возникли проблемы с оплатой товара, сначала свяжитесь с нами, и мы поможем решить эту проблему.

3. -Если у вас есть какие-либо специальные требования к детали товара, пожалуйста, оставьте комментарий в вашем заказе.



Отгрузка

1. -Мы можем отправить товары по всему миру.

2. - DHL FedEx TNT UPS EMS Почта Китая Hong Post все в наличии.

3. -товар будет отправлен в течение 3 дней после того, как будет указана стоимость оплаты.

4. -пожалуйста, убедитесь, что ваш адрес доставки и контактный номер телефона верны, когда вы размещаете заказ на товар.

5. -Вы можете отслеживать положение своего товара на веб-сайте после его отправки.



Налог на импорт или пошлины

1. -ввозные пошлины и другие, которые раньше случились на вашей стороне, не включены в цену товара, эти корма предлагаются покупателем.

2. -пожалуйста, свяжитесь с таможенной службой вашей страны, чтобы определить эти дополнительные расходы перед покупкой.

3. -. Подтвердите подробную информацию о счете-факторе доставки, например, какую цену мы должны указать в накладной, или как описать товар и т. Д....



Отзывы

1. -поскольку ваши отзывы очень важно для нашего развития, мы приглашаем вас оставить нам положительные отзывы, если вы удовлетворены нашим продуктом и обслуживанием, большое спасибо за ваше время.

2. -наша программа оставит вам такие же отзывы после того, как ваши положительные отзывы.

3. -пожалуйста, свяжитесь с нами, прежде чем оставить нейтральный или отрицательный отзывы, мы постараемся сделать все возможное, чтобы решить проблемы.

Большое спасибо за вашу помощь, и у вас будет хороший день!

Пожалуйста, не стесняйтесь оставить нам сообщение, если у нас есть какие-либо вопросы, которые мы здесь, чтобы помочь.
И \ u0026 вперед к вашему заказу!

Микросхемы HIN2321 HIS0169 HM9102 HM91710 HT8970 ICE1QS01 ICE2A0565 - Аксессуары и комплектующие Одесса

  • Состояние: Новый

Описание

-
-
HIN2321B, HIS0169C, HM9102D, HM91710AP, HT8970, ICE1QS01, ICE2A0565
в магазине Радиодетали у Бороды.
-
Торг и розница возможны. Цены проставлены условно. Предлагайте свои закупочные цены.
-
HIN2321B so16 широкие Кмоп ресивер RS232 8 шт. цена 20 Грн.

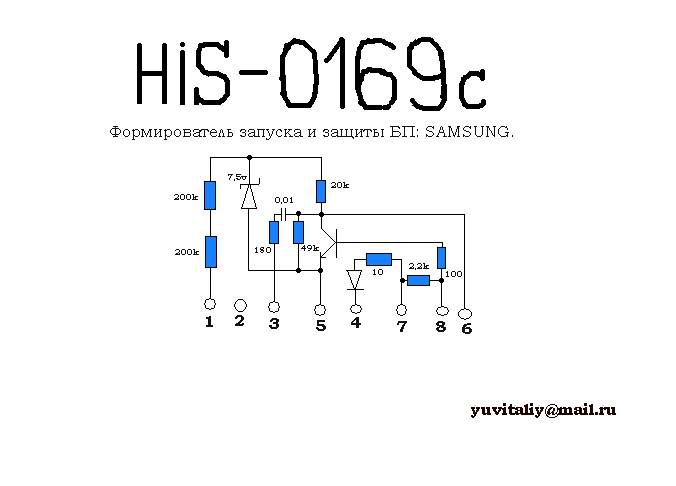

HIS0169C sip8 формирователь запуска и защиты ИБП 9 шт. цена 28.36 Грн.
HM9102D dip18 номеронабиратель тон/пульс переключаемый с повтором 1 шт. цена 26.87 Грн.
HM91710AP dip16 номеронабиратель тон/пульс переключаемый с повтором 1 шт. цена 36.91 Грн.
HT8970 dip16 4.5v-5.5v процессор звуковых/эхо эффектов УНЧ 4 шт. цена 22.86 Грн.
ICE1QS01 dip8 ШИМ контроллер 11-25v 0.5a 150khz 2 шт. цена 39.68 Грн.
ICE2A0565 dip8 Infin ШИМ контроллер 650v 23w 100khz 4.7 Ohm 5 шт. цена 20.75 Грн.
-
Микросхемы разные
HIN2321 HIS0169 HM9102 HM91710 HT8970 ICE1QS01 ICE2A0565
-
Также продаются электронные компоненты, радиодетали, радиокомпоненты и сопутствующие материалы.
С полным перечнем всего ассортимента можно ознакомиться в магазине
Радиодетали у Бороды - известном в г. Одессе торговом бренде.
-
Полный Прайс-лист можно скачать по запросу на e-mail.

Написать автору

Александр Ровный

Лучшее соотношение цены и качества his0169 - Отличные предложения на his0169 от мировых продавцов his0169

Отличные новости !!! Его0169 оказался в нужном месте. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топ his0169 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили his0169 на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в his0169 и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести his0169 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Nippur Electronics - Home

Комплект был разработан в 2001 году для Samsung SCT11B шасси (вы можете скачать схему здесь) из-за высокой цены и высокого уровня брака исходной ИС.

Проблемы исходной схемы

Причина, которая вызывает короткое замыкание SMR40200, заключается в том, что уровень напряжения в режиме ожидания в режиме быстро увеличивается (из-за тепла) и достигает 180 . .. 200 В. Значение по умолчанию обычно вызвано либо микросхемой SMR40200, либо HIS0169 (любой из них!), А не засохшим конденсатором. Такое значение по умолчанию имеет место, если конец - «C», но не так часто возникает, когда конец - «B». Когда источник питания работает нормально, напряжение в системе составляет 125 В и прибл.140В в режиме ожидания. Когда происходит перенапряжение (> 180 В), обычно происходит короткое замыкание стабилитрона DZ801 (иногда другой части). Из-за того, что источник питания не защищен от перегрузки, SMR40200 будет замкнут накоротко.

Как установить комплект

Наш комплект представляет собой полный блок питания, для которого требуется всего 300 В от сетевого конденсатора (220 мкФ / 400 В) и который должен быть подключен к оригинальному трансформатору SMPS. Для работы нет необходимости в каких-либо других компонентах из исходной поставки.Таким образом, если окажется, что какой-либо другой компонент также является дефектным, он не будет эффективен для работы. Вы можете оставить их внутри или удалить из цепи.
Установка комплекта SMR40200 очень проста. Нет необходимости в каких-либо механических приложениях, комплект может быть установлен вместо оригинальной ИС SMR40200. Требуется лишь небольшое электрическое приложение.
Загрузите текст или схему установки комплекта SMR40200 и HIS0169 отсюда.

Надежность

Наш продукт соответствует высоким стандартам качества и считается надежным и простым в ремонте устройством, у которого рассеиваемая мощность (тепловыделение) намного ниже, чем у исходной ИС. Совместим с версиями микросхем SMR40200-HIS0169B и SMR40200C-HIS0169C.

Покупки

Цена с доставкой в ​​страны европы 15 евро. За 10 шт. Стоимость комплектов с доставкой - 100 евро.

Вы можете оплатить через Paypal на адрес nippur @ freemail.ху или банковским переводом. Оперативная доставка после получения денег.


Для получения более подробной информации свяжитесь с нами.

Хунта Андалусии - HIS-0169/18

Аль-сюр

Enclavada entre dos mares y dos continentes, la singularidad geográfica de Andalucía le otorga una identifydad abierta y multicultural

Naturaleza y paisajes

Andalucía ofrece una gran diversidad geográfica y una contraada riqueza de paisajes.

Клима

Amplia variedad climática: сьеррас-де-обильно-лувиас, комаркас-аридас, монтаньяс-невадас, костас солеадас ...

Historia

Andalucía ha sido foco de civilización y escenario de una Historia milenaria de convivencia entre culturas.

Economía

En las tres últimas décadas, Andalucía ha logrado una profunda transformación económica y social.

Культура и традиции

Andalucía cuenta con una milenaria y rica herencia культурная.

Эль автогобьерно андалуз

Andalucía cuenta con ampios poderes законодательству, ejecutivos y judiciales, similares a los del resto de comunidades históricas de España.

Симболос

Ла бандера, эль-эскудо и эль-химно де Андалусия.

Datos básicos
  • Официальное название: Comunidad Autónoma de Andalucía
  • Площадь: 87. 597 км2
  • Población: 8.379,820
  • Идиома: Castellano
  • Президент: Хуан Мануэль Морено Бонилья

HIS 0169 A Fiyatı

HIS 0169 A Fiyatı

* 1,18 TL den başlayan taksitlerle !!

Hızlı Gönderi

Айны Гюн Карго

BİZİMLE GÜVENDESİNİZ!

Sitemiz üzerinden sizlere sunulan tüm ürünler Türkiye'deki stillkili ithalatçı ve üretici firmaların Garantisi Altındadır . Siparişleriniz Uzman ekibimiz tarafından test ve kontrol edilerek gönderilir.

100 TL ve üzeri alışverişlerde KARGO BEDAVA!

Hızlı Gönderi

Айны Гюн Карго

Hızlı Gönderi

Айны Гюн Карго

Hızlı Gönderi

Айны Гюн Карго

Hızlı Gönderi

Айны Гюн Карго

Hızlı Gönderi

Айны Гюн Карго

Hızlı Gönderi

Айны Гюн Карго

Hızlı Gönderi

Айны Гюн Карго

Hızlı Gönderi

Айны Гюн Карго

Hızlı Gönderi

Айны Гюн Карго

Hızlı Gönderi

Айны Гюн Карго

HIS 0169 A HIS 0169 A En Uygun Fiyatla Merterelektronik.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
