Как сделать инфракрасный фонарь | Строительный портал

Инфракрасное освещение всегда было актуально для разработки различных охранных систем, так как оно позволяет видеть объекты даже в полной темноте. В последнее время проявление позитивного влияния ИК-света замечено и при выращивании тепличных растений. Стоимость профессионального оборудования достаточно высока, а комплектующие далеко не всегда соответствуют поставленным целям. Поэтому рассмотрим, как своими руками сделать инфракрасный фонарь.

Оглавление

  1. Принцип работы инфракрасного фонаря
  2. Комплектующие для сборки инфракрасного фонаря
  3. Процесс сборки инфракрасного фонаря
  4. Области применения инфракрасного фонаря
  5. Техника безопасности при работе с инфракрасным фонарем

Принцип работы инфракрасного фонаря

В первую очередь определим, что такое инфракрасный фонарь и для каких целей его используют.

Подобные фонари предоставляют возможность осуществить дополнительную подсветку объектов для наблюдения с помощью лучей в инфракрасном диапазоне.

Свет, выделяемый таким фонарем – невидим человеческому глазу, однако позволяет разглядеть интересующий предмет даже в полной темноте за счет использования инфракрасных светодиодов. Особенно это будет актуальным для охранной сферы, ведь затруднительно поставить на объекте мощный прожектор, от работы которого будет больше неудобств. В таком случае и стоит использовать фонарь инфракрасной подсветки, который имеет такой ряд свойств:

  • увеличение дальности наблюдения,
  • облегчение идентификации объекта,
  • наблюдение за местностью и объектами в ночное время,

Подобное освещение будет оптимальным выбором, поскольку такие фонари обладают рядом преимуществ:

  • низкое энергопотребление,
  • долговечность службы светодиодов,
  • дальность действия.

Комплектующие для сборки инфракрасного фонаря

Собрать инфракрасный фонарь своими руками не так уж и сложно. Для начала понадобятся простейшие инструменты:

  • крестовые отвертки (различных размеров),
  • паяльник с тонким жалом, мощностью 60 Вт,
  • инфракрасные светодиоды (средняя стоимость от 1 доллара за штуку),
  • провод для подведения питания от светодиодов до аккумуляторной батарейки,
  • собственно, сама батарейка для ИК-фонаря

Кроме этого, следует использовать изоленту и взять основу для фонаря. Сгодится и простой фонарь, который будет переоборудован в инфракрасный. Для создания такого прибора не требуется что-то специфическое, любые комплектующие возможно приобрести в первом же магазине электротехники.

Процесс сборки инфракрасного фонаря

Создание инфракрасного фонаря тоже не отличается сложностью. По сути, если он конструируется на основе простого светодиодного, то зачастую достаточно путем перепайки заменить обычные светодиоды на инфракрасные – и устройство готово. Если же требуется создать технику посложнее, тогда придется провести несколько больше манипуляций:

  • старый фонарь разбирается и из него извлекается линза (защитное стекло, если оно имеется – лучше оставить),
  • к инфракрасным светодиодам (или светодиоду, если используется один) припаиваются силовые провода,
  • следом к элементу питания (батарейке или аккумуляторной батарее) припаивается второй конец провода,
  • завершающим этапом будет изоляция соединений. При спайке желательно закрывать спаянные элементы с помощью трубок термоусадки, провода следует скреплять между собой изолентой.

После того, как действия были выполнены – инфракрасный фонарь готов.

Довольно часто для осуществления эффектного наблюдения за удаленными объектами следует использовать нечто более существенное, нежели простой ИК-фонарь. Для этих целей вполне по силам собрать инфракрасный прожектор. У людей, неподготовленных к подобной работе, при упоминании слова «прожектор» может возникнуть ассоциация с громоздким осветительным оборудованием, однако это не так. Грубо говоря, прожекторы – это мощные инфракрасные фонари и со значительным количеством инфракрасных светодиодов.

Для основы необходим корпус, который в дальнейшем и будет представлять собой ИК-прожектор. В случае, если планируется создать осветительный прибор малой мощности для бытовых нужд (к примеру, для осуществления ночной съемки) необязательно закрывать светодиоды защитным стеклом, в ином же случае, если предполагается использование прожектора в качестве осветительного прибора для систем видеонаблюдения – крайне рекомендуется заключить готовую конструкцию во влагозащищенный корпус.

Процесс сборки:

  • в выбранном корпусе (допустим, имеющим вид пластиковой коробочки) производятся отметки (к примеру, 8-10 под такое же количество светодиодов в каждом ряду, которых так же будет несколько) Отметки должны проходить на равном расстоянии друг от друга (оптимально выбрать разницу в 5 мм),
  • с помощью сверла и маломощной дрели или шуруповерта на указанных отметках просверливают отверстия для вставки светодиодов. С другой стороны корпуса тоже следует продумать систему крепления. Если любительский ИК-прожектор будет присоединяться к фотоаппарату или видеокамере, то достаточно сделать одно отверстие, внутрь которого будет вставлен болт и впоследствии затянут гайкой,
  • макетную плату (для монтажа светодиодов) обрезают с помощью простых ножниц до нужных под монтаж размеров,
  • далее в ней располагают инфракрасные светодиоды так, чтобы катоды и аноды были расположены в ряд, а сами ИК-светодиоды попадали в просверленные отверстия в корпусе коробки,
  • ножки светодиодов сгибаются в одну линию для дальнейшей спайки, каждый ряд отдельно,
  • с помощью паяльника (оптимально подойдет модель с тонким жалом и мощностью нагрева в 60 Вт) дорожки ножек светодиодов спаиваются в линии,
  • после указанных действий черным силовым проводом осуществляется соединение дорожек анодов (к примеру, если ИК-светодиоды расположены в три ряда и соответственно будут иметь шесть рядов ножек на обратной стороне платы, то аноды представляют собой три ряда. К крайнему из них припаивается провод, с остальными рядами его подсоединяют с помощью перемычки),
  • к катодам следует припаять по резистору с сопротивлением 220 Ом, после чего перемычки резисторов соединяют в единое целое и к ним припаивают красный силовой провод,
  • с другой стороны кабелей должна быть подключена аккумуляторная батарейка,
  • после указанных действий корпус собирается и любительский ИК-прожектор, собранный своими руками, готов.

Желательно добавить возможность отключения подачи питания на светодиоды. Несмотря на их малый расход энергии, попросту нецелесообразно подавать питание, когда в ИК-подсветке (особенно в светлое время) нет потребности.

Области применения инфракрасного фонаря

Как уже было написано несколько выше, основная среда применения инфракрасных фонарей и прожекторов пролегает в сфере безопасности. Фонари наиболее оптимально подходят для следующих целей:

  • в качестве подсветки в ночное время суток перед домофонами и дверными видеоглазками, чтобы иметь возможность непосредственно разглядеть человека,
  • подсветка систем внутреннего видеонаблюдения (особенно актуально для небольших помещений),
  • дополнительное освещение пространства в ночное время (для наружных камер наблюдения),
  • инфракрасные прожекторы (исключая любительский класс, который по дальности работы следует отнести к классу ИК-фонарей) применяются в тех случаях, когда требует обеспечить хорошую степень наблюдения за объектами на средних (от 20 до 50 метров) и дальних дистанциях (вплоть до 400 метров),
  • обеспечение эффективной подсветки для систем видеонаблюдения при охране зданий с большой площадью,
  • просмотр охраняемого периметра,
  • дополнительное освещение для приборов ночного видения,
  • при недопустимости использования прожекторов освещения, которые могут причинять неудобство при работе с ними.

Отдельно стоит выделить еще один занятный аспект использования инфракрасных фонарей, раз уж речь зашла о видеонаблюдении. В силу каких-либо причин не каждый человек пожелает, чтобы видеокамера могла его зафиксировать. В таком случае существует простой и крайне дешевый вариант, как можно обеспечить себе камуфляж и скрыть лицо от камер видеонаблюдения. Для этого достаточно создать простейшее устройство, работающее по принципу инфракрасного фонаря. По указанной методике сборки такого фонаря следует закрепить на головном уборе (подойдет обычная кепка) несколько инфракрасных светодиодов, подключаемых к девятивольтовой батарейке. Подобная система совершенно не будет выделяться своим внешним видом, однако для камер видеонаблюдения верхняя часть корпуса человека будет представлять собой яркое пятно, в котором нельзя будет различить лицо.

Злоумышленники могут не спешить радостно потирать руки, указанный способ действует лишь против бюджетных камер видеонаблюдения, более дорогие модели не столь чувствительны к влиянию на них ИК-излучения.

Поэтому на хорошую систему видеонаблюдения подобные трюки не подействуют, лицо человека будет хорошо различимо даже при использовании нескольких рядов ИК-светодиодов.

Техника безопасности при работе с инфракрасным фонарем

Важно помнить, что использование указанной технологии может нанести вред здоровью человека при неправильном выполнении требований по технике безопасности.

  • инфракрасное излучение от мощных источников при прямом попадании на сетчатку глаза способно высушивать слизистую оболочку, что приведет к усталости глаз и даже болезненным ощущениям. Поэтому, при использовании такого устройства, как инфракрасный лазерный фонарь не следует ни в коем случае направлять его в глаза человеку (разве только если подобный фонарь используется в целях самозащиты от нападавшего),

  • контакты, по которым проходит питание – следует надежно изолировать от возможного воздействия на них влаги, что вызовет коррозию или короткое замыкание схемы,
  • пайку контактов следует проводить хорошо работающим паяльным оборудованием, чтобы не допустить возможности получения ожогов при проведении работ,
  • следует стараться избегать прямого воздействия солнечных лучей на инфракрасные светодиоды во избежание их перегрева,
  • корпус инфракрасного оборудования следует надежно собрать, чтобы предотвратить возможность попадания внутрь системы загрязнения или влаги.

Указанные устройства приобретают в последнее время все большую популярность благодаря своему качеству и долговечности срока службы. Низкое энергопотребление, бюджетная стоимость инфракрасного осветительного оборудования в совокупности с его возможностями – станут убедительным доводом в сторону выбора подобных устройств для обеспечения безопасности. Собранные любительские системы позволят без лишних затрат заиметь вдовес к фотоаппарату или видеокамере полноценное вспомогательное оборудования для совершения фото- и видеосъемки в ночное время.

Как сделать инфракрасный фонарь | Строительный портал

Инфракрасное освещение всегда было актуально для разработки различных охранных систем, так как оно позволяет видеть объекты даже в полной темноте. В последнее время проявление позитивного влияния ИК-света замечено и при выращивании тепличных растений. Стоимость профессионального оборудования достаточно высока, а комплектующие далеко не всегда соответствуют поставленным целям. Поэтому рассмотрим, как своими руками сделать инфракрасный фонарь.

Оглавление

  1. Принцип работы инфракрасного фонаря
  2. Комплектующие для сборки инфракрасного фонаря
  3. Процесс сборки инфракрасного фонаря
  4. Области применения инфракрасного фонаря
  5. Техника безопасности при работе с инфракрасным фонарем

Принцип работы инфракрасного фонаря

В первую очередь определим, что такое инфракрасный фонарь и для каких целей его используют. Подобные фонари предоставляют возможность осуществить дополнительную подсветку объектов для наблюдения с помощью лучей в инфракрасном диапазоне.

Свет, выделяемый таким фонарем – невидим человеческому глазу, однако позволяет разглядеть интересующий предмет даже в полной темноте за счет использования инфракрасных светодиодов. Особенно это будет актуальным для охранной сферы, ведь затруднительно поставить на объекте мощный прожектор, от работы которого будет больше неудобств. В таком случае и стоит использовать фонарь инфракрасной подсветки, который имеет такой ряд свойств:

  • увеличение дальности наблюдения,
  • облегчение идентификации объекта,
  • наблюдение за местностью и объектами в ночное время,

Подобное освещение будет оптимальным выбором, поскольку такие фонари обладают рядом преимуществ:

  • низкое энергопотребление,
  • долговечность службы светодиодов,
  • дальность действия.

Комплектующие для сборки инфракрасного фонаря

Собрать инфракрасный фонарь своими руками не так уж и сложно. Для начала понадобятся простейшие инструменты:

  • крестовые отвертки (различных размеров),
  • паяльник с тонким жалом, мощностью 60 Вт,
  • инфракрасные светодиоды (средняя стоимость от 1 доллара за штуку),
  • провод для подведения питания от светодиодов до аккумуляторной батарейки,
  • собственно, сама батарейка для ИК-фонаря

Кроме этого, следует использовать изоленту и взять основу для фонаря. Сгодится и простой фонарь, который будет переоборудован в инфракрасный. Для создания такого прибора не требуется что-то специфическое, любые комплектующие возможно приобрести в первом же магазине электротехники.

Процесс сборки инфракрасного фонаря

Создание инфракрасного фонаря тоже не отличается сложностью. По сути, если он конструируется на основе простого светодиодного, то зачастую достаточно путем перепайки заменить обычные светодиоды на инфракрасные – и устройство готово. Если же требуется создать технику посложнее, тогда придется провести несколько больше манипуляций:

  • старый фонарь разбирается и из него извлекается линза (защитное стекло, если оно имеется – лучше оставить),
  • к инфракрасным светодиодам (или светодиоду, если используется один) припаиваются силовые провода,
  • следом к элементу питания (батарейке или аккумуляторной батарее) припаивается второй конец провода,
  • завершающим этапом будет изоляция соединений. При спайке желательно закрывать спаянные элементы с помощью трубок термоусадки, провода следует скреплять между собой изолентой.

После того, как действия были выполнены – инфракрасный фонарь готов.

Довольно часто для осуществления эффектного наблюдения за удаленными объектами следует использовать нечто более существенное, нежели простой ИК-фонарь. Для этих целей вполне по силам собрать инфракрасный прожектор. У людей, неподготовленных к подобной работе, при упоминании слова «прожектор» может возникнуть ассоциация с громоздким осветительным оборудованием, однако это не так. Грубо говоря, прожекторы – это мощные инфракрасные фонари и со значительным количеством инфракрасных светодиодов.

Для основы необходим корпус, который в дальнейшем и будет представлять собой ИК-прожектор. В случае, если планируется создать осветительный прибор малой мощности для бытовых нужд (к примеру, для осуществления ночной съемки) необязательно закрывать светодиоды защитным стеклом, в ином же случае, если предполагается использование прожектора в качестве осветительного прибора для систем видеонаблюдения – крайне рекомендуется заключить готовую конструкцию во влагозащищенный корпус.

Процесс сборки:

  • в выбранном корпусе (допустим, имеющим вид пластиковой коробочки) производятся отметки (к примеру, 8-10 под такое же количество светодиодов в каждом ряду, которых так же будет несколько) Отметки должны проходить на равном расстоянии друг от друга (оптимально выбрать разницу в 5 мм),
  • с помощью сверла и маломощной дрели или шуруповерта на указанных отметках просверливают отверстия для вставки светодиодов. С другой стороны корпуса тоже следует продумать систему крепления. Если любительский ИК-прожектор будет присоединяться к фотоаппарату или видеокамере, то достаточно сделать одно отверстие, внутрь которого будет вставлен болт и впоследствии затянут гайкой,
  • макетную плату (для монтажа светодиодов) обрезают с помощью простых ножниц до нужных под монтаж размеров,
  • далее в ней располагают инфракрасные светодиоды так, чтобы катоды и аноды были расположены в ряд, а сами ИК-светодиоды попадали в просверленные отверстия в корпусе коробки,
  • ножки светодиодов сгибаются в одну линию для дальнейшей спайки, каждый ряд отдельно,
  • с помощью паяльника (оптимально подойдет модель с тонким жалом и мощностью нагрева в 60 Вт) дорожки ножек светодиодов спаиваются в линии,
  • после указанных действий черным силовым проводом осуществляется соединение дорожек анодов (к примеру, если ИК-светодиоды расположены в три ряда и соответственно будут иметь шесть рядов ножек на обратной стороне платы, то аноды представляют собой три ряда. К крайнему из них припаивается провод, с остальными рядами его подсоединяют с помощью перемычки),
  • к катодам следует припаять по резистору с сопротивлением 220 Ом, после чего перемычки резисторов соединяют в единое целое и к ним припаивают красный силовой провод,
  • с другой стороны кабелей должна быть подключена аккумуляторная батарейка,
  • после указанных действий корпус собирается и любительский ИК-прожектор, собранный своими руками, готов.

Желательно добавить возможность отключения подачи питания на светодиоды. Несмотря на их малый расход энергии, попросту нецелесообразно подавать питание, когда в ИК-подсветке (особенно в светлое время) нет потребности.

Области применения инфракрасного фонаря

Как уже было написано несколько выше, основная среда применения инфракрасных фонарей и прожекторов пролегает в сфере безопасности. Фонари наиболее оптимально подходят для следующих целей:

  • в качестве подсветки в ночное время суток перед домофонами и дверными видеоглазками, чтобы иметь возможность непосредственно разглядеть человека,
  • подсветка систем внутреннего видеонаблюдения (особенно актуально для небольших помещений),
  • дополнительное освещение пространства в ночное время (для наружных камер наблюдения),
  • инфракрасные прожекторы (исключая любительский класс, который по дальности работы следует отнести к классу ИК-фонарей) применяются в тех случаях, когда требует обеспечить хорошую степень наблюдения за объектами на средних (от 20 до 50 метров) и дальних дистанциях (вплоть до 400 метров),
  • обеспечение эффективной подсветки для систем видеонаблюдения при охране зданий с большой площадью,
  • просмотр охраняемого периметра,
  • дополнительное освещение для приборов ночного видения,
  • при недопустимости использования прожекторов освещения, которые могут причинять неудобство при работе с ними.

Отдельно стоит выделить еще один занятный аспект использования инфракрасных фонарей, раз уж речь зашла о видеонаблюдении. В силу каких-либо причин не каждый человек пожелает, чтобы видеокамера могла его зафиксировать. В таком случае существует простой и крайне дешевый вариант, как можно обеспечить себе камуфляж и скрыть лицо от камер видеонаблюдения. Для этого достаточно создать простейшее устройство, работающее по принципу инфракрасного фонаря. По указанной методике сборки такого фонаря следует закрепить на головном уборе (подойдет обычная кепка) несколько инфракрасных светодиодов, подключаемых к девятивольтовой батарейке. Подобная система совершенно не будет выделяться своим внешним видом, однако для камер видеонаблюдения верхняя часть корпуса человека будет представлять собой яркое пятно, в котором нельзя будет различить лицо.

Злоумышленники могут не спешить радостно потирать руки, указанный способ действует лишь против бюджетных камер видеонаблюдения, более дорогие модели не столь чувствительны к влиянию на них ИК-излучения. Поэтому на хорошую систему видеонаблюдения подобные трюки не подействуют, лицо человека будет хорошо различимо даже при использовании нескольких рядов ИК-светодиодов.

Техника безопасности при работе с инфракрасным фонарем

Важно помнить, что использование указанной технологии может нанести вред здоровью человека при неправильном выполнении требований по технике безопасности.

  • инфракрасное излучение от мощных источников при прямом попадании на сетчатку глаза способно высушивать слизистую оболочку, что приведет к усталости глаз и даже болезненным ощущениям. Поэтому, при использовании такого устройства, как инфракрасный лазерный фонарь не следует ни в коем случае направлять его в глаза человеку (разве только если подобный фонарь используется в целях самозащиты от нападавшего),

  • контакты, по которым проходит питание – следует надежно изолировать от возможного воздействия на них влаги, что вызовет коррозию или короткое замыкание схемы,
  • пайку контактов следует проводить хорошо работающим паяльным оборудованием, чтобы не допустить возможности получения ожогов при проведении работ,
  • следует стараться избегать прямого воздействия солнечных лучей на инфракрасные светодиоды во избежание их перегрева,
  • корпус инфракрасного оборудования следует надежно собрать, чтобы предотвратить возможность попадания внутрь системы загрязнения или влаги.

Указанные устройства приобретают в последнее время все большую популярность благодаря своему качеству и долговечности срока службы. Низкое энергопотребление, бюджетная стоимость инфракрасного осветительного оборудования в совокупности с его возможностями – станут убедительным доводом в сторону выбора подобных устройств для обеспечения безопасности. Собранные любительские системы позволят без лишних затрат заиметь вдовес к фотоаппарату или видеокамере полноценное вспомогательное оборудования для совершения фото- и видеосъемки в ночное время.

Как сделать инфракрасный фонарь | Строительный портал

Инфракрасное освещение всегда было актуально для разработки различных охранных систем, так как оно позволяет видеть объекты даже в полной темноте. В последнее время проявление позитивного влияния ИК-света замечено и при выращивании тепличных растений. Стоимость профессионального оборудования достаточно высока, а комплектующие далеко не всегда соответствуют поставленным целям. Поэтому рассмотрим, как своими руками сделать инфракрасный фонарь.

Оглавление

  1. Принцип работы инфракрасного фонаря
  2. Комплектующие для сборки инфракрасного фонаря
  3. Процесс сборки инфракрасного фонаря
  4. Области применения инфракрасного фонаря
  5. Техника безопасности при работе с инфракрасным фонарем

Принцип работы инфракрасного фонаря

В первую очередь определим, что такое инфракрасный фонарь и для каких целей его используют. Подобные фонари предоставляют возможность осуществить дополнительную подсветку объектов для наблюдения с помощью лучей в инфракрасном диапазоне.

Свет, выделяемый таким фонарем – невидим человеческому глазу, однако позволяет разглядеть интересующий предмет даже в полной темноте за счет использования инфракрасных светодиодов. Особенно это будет актуальным для охранной сферы, ведь затруднительно поставить на объекте мощный прожектор, от работы которого будет больше неудобств. В таком случае и стоит использовать фонарь инфракрасной подсветки, который имеет такой ряд свойств:

  • увеличение дальности наблюдения,
  • облегчение идентификации объекта,
  • наблюдение за местностью и объектами в ночное время,

Подобное освещение будет оптимальным выбором, поскольку такие фонари обладают рядом преимуществ:

  • низкое энергопотребление,
  • долговечность службы светодиодов,
  • дальность действия.

Комплектующие для сборки инфракрасного фонаря

Собрать инфракрасный фонарь своими руками не так уж и сложно. Для начала понадобятся простейшие инструменты:

  • крестовые отвертки (различных размеров),
  • паяльник с тонким жалом, мощностью 60 Вт,
  • инфракрасные светодиоды (средняя стоимость от 1 доллара за штуку),
  • провод для подведения питания от светодиодов до аккумуляторной батарейки,
  • собственно, сама батарейка для ИК-фонаря

Кроме этого, следует использовать изоленту и взять основу для фонаря. Сгодится и простой фонарь, который будет переоборудован в инфракрасный. Для создания такого прибора не требуется что-то специфическое, любые комплектующие возможно приобрести в первом же магазине электротехники.

Процесс сборки инфракрасного фонаря

Создание инфракрасного фонаря тоже не отличается сложностью. По сути, если он конструируется на основе простого светодиодного, то зачастую достаточно путем перепайки заменить обычные светодиоды на инфракрасные – и устройство готово. Если же требуется создать технику посложнее, тогда придется провести несколько больше манипуляций:

  • старый фонарь разбирается и из него извлекается линза (защитное стекло, если оно имеется – лучше оставить),
  • к инфракрасным светодиодам (или светодиоду, если используется один) припаиваются силовые провода,
  • следом к элементу питания (батарейке или аккумуляторной батарее) припаивается второй конец провода,
  • завершающим этапом будет изоляция соединений. При спайке желательно закрывать спаянные элементы с помощью трубок термоусадки, провода следует скреплять между собой изолентой.

После того, как действия были выполнены – инфракрасный фонарь готов.

Довольно часто для осуществления эффектного наблюдения за удаленными объектами следует использовать нечто более существенное, нежели простой ИК-фонарь. Для этих целей вполне по силам собрать инфракрасный прожектор. У людей, неподготовленных к подобной работе, при упоминании слова «прожектор» может возникнуть ассоциация с громоздким осветительным оборудованием, однако это не так. Грубо говоря, прожекторы – это мощные инфракрасные фонари и со значительным количеством инфракрасных светодиодов.

Для основы необходим корпус, который в дальнейшем и будет представлять собой ИК-прожектор. В случае, если планируется создать осветительный прибор малой мощности для бытовых нужд (к примеру, для осуществления ночной съемки) необязательно закрывать светодиоды защитным стеклом, в ином же случае, если предполагается использование прожектора в качестве осветительного прибора для систем видеонаблюдения – крайне рекомендуется заключить готовую конструкцию во влагозащищенный корпус.

Процесс сборки:

  • в выбранном корпусе (допустим, имеющим вид пластиковой коробочки) производятся отметки (к примеру, 8-10 под такое же количество светодиодов в каждом ряду, которых так же будет несколько) Отметки должны проходить на равном расстоянии друг от друга (оптимально выбрать разницу в 5 мм),
  • с помощью сверла и маломощной дрели или шуруповерта на указанных отметках просверливают отверстия для вставки светодиодов. С другой стороны корпуса тоже следует продумать систему крепления. Если любительский ИК-прожектор будет присоединяться к фотоаппарату или видеокамере, то достаточно сделать одно отверстие, внутрь которого будет вставлен болт и впоследствии затянут гайкой,
  • макетную плату (для монтажа светодиодов) обрезают с помощью простых ножниц до нужных под монтаж размеров,
  • далее в ней располагают инфракрасные светодиоды так, чтобы катоды и аноды были расположены в ряд, а сами ИК-светодиоды попадали в просверленные отверстия в корпусе коробки,
  • ножки светодиодов сгибаются в одну линию для дальнейшей спайки, каждый ряд отдельно,
  • с помощью паяльника (оптимально подойдет модель с тонким жалом и мощностью нагрева в 60 Вт) дорожки ножек светодиодов спаиваются в линии,
  • после указанных действий черным силовым проводом осуществляется соединение дорожек анодов (к примеру, если ИК-светодиоды расположены в три ряда и соответственно будут иметь шесть рядов ножек на обратной стороне платы, то аноды представляют собой три ряда. К крайнему из них припаивается провод, с остальными рядами его подсоединяют с помощью перемычки),
  • к катодам следует припаять по резистору с сопротивлением 220 Ом, после чего перемычки резисторов соединяют в единое целое и к ним припаивают красный силовой провод,
  • с другой стороны кабелей должна быть подключена аккумуляторная батарейка,
  • после указанных действий корпус собирается и любительский ИК-прожектор, собранный своими руками, готов.

Желательно добавить возможность отключения подачи питания на светодиоды. Несмотря на их малый расход энергии, попросту нецелесообразно подавать питание, когда в ИК-подсветке (особенно в светлое время) нет потребности.

Области применения инфракрасного фонаря

Как уже было написано несколько выше, основная среда применения инфракрасных фонарей и прожекторов пролегает в сфере безопасности. Фонари наиболее оптимально подходят для следующих целей:

  • в качестве подсветки в ночное время суток перед домофонами и дверными видеоглазками, чтобы иметь возможность непосредственно разглядеть человека,
  • подсветка систем внутреннего видеонаблюдения (особенно актуально для небольших помещений),
  • дополнительное освещение пространства в ночное время (для наружных камер наблюдения),
  • инфракрасные прожекторы (исключая любительский класс, который по дальности работы следует отнести к классу ИК-фонарей) применяются в тех случаях, когда требует обеспечить хорошую степень наблюдения за объектами на средних (от 20 до 50 метров) и дальних дистанциях (вплоть до 400 метров),
  • обеспечение эффективной подсветки для систем видеонаблюдения при охране зданий с большой площадью,
  • просмотр охраняемого периметра,
  • дополнительное освещение для приборов ночного видения,
  • при недопустимости использования прожекторов освещения, которые могут причинять неудобство при работе с ними.

Отдельно стоит выделить еще один занятный аспект использования инфракрасных фонарей, раз уж речь зашла о видеонаблюдении. В силу каких-либо причин не каждый человек пожелает, чтобы видеокамера могла его зафиксировать. В таком случае существует простой и крайне дешевый вариант, как можно обеспечить себе камуфляж и скрыть лицо от камер видеонаблюдения. Для этого достаточно создать простейшее устройство, работающее по принципу инфракрасного фонаря. По указанной методике сборки такого фонаря следует закрепить на головном уборе (подойдет обычная кепка) несколько инфракрасных светодиодов, подключаемых к девятивольтовой батарейке. Подобная система совершенно не будет выделяться своим внешним видом, однако для камер видеонаблюдения верхняя часть корпуса человека будет представлять собой яркое пятно, в котором нельзя будет различить лицо.

Злоумышленники могут не спешить радостно потирать руки, указанный способ действует лишь против бюджетных камер видеонаблюдения, более дорогие модели не столь чувствительны к влиянию на них ИК-излучения. Поэтому на хорошую систему видеонаблюдения подобные трюки не подействуют, лицо человека будет хорошо различимо даже при использовании нескольких рядов ИК-светодиодов.

Техника безопасности при работе с инфракрасным фонарем

Важно помнить, что использование указанной технологии может нанести вред здоровью человека при неправильном выполнении требований по технике безопасности.

  • инфракрасное излучение от мощных источников при прямом попадании на сетчатку глаза способно высушивать слизистую оболочку, что приведет к усталости глаз и даже болезненным ощущениям. Поэтому, при использовании такого устройства, как инфракрасный лазерный фонарь не следует ни в коем случае направлять его в глаза человеку (разве только если подобный фонарь используется в целях самозащиты от нападавшего),

  • контакты, по которым проходит питание – следует надежно изолировать от возможного воздействия на них влаги, что вызовет коррозию или короткое замыкание схемы,
  • пайку контактов следует проводить хорошо работающим паяльным оборудованием, чтобы не допустить возможности получения ожогов при проведении работ,
  • следует стараться избегать прямого воздействия солнечных лучей на инфракрасные светодиоды во избежание их перегрева,
  • корпус инфракрасного оборудования следует надежно собрать, чтобы предотвратить возможность попадания внутрь системы загрязнения или влаги.

Указанные устройства приобретают в последнее время все большую популярность благодаря своему качеству и долговечности срока службы. Низкое энергопотребление, бюджетная стоимость инфракрасного осветительного оборудования в совокупности с его возможностями – станут убедительным доводом в сторону выбора подобных устройств для обеспечения безопасности. Собранные любительские системы позволят без лишних затрат заиметь вдовес к фотоаппарату или видеокамере полноценное вспомогательное оборудования для совершения фото- и видеосъемки в ночное время.

Как сделать инфракрасный фонарь | Строительный портал

Инфракрасное освещение всегда было актуально для разработки различных охранных систем, так как оно позволяет видеть объекты даже в полной темноте. В последнее время проявление позитивного влияния ИК-света замечено и при выращивании тепличных растений. Стоимость профессионального оборудования достаточно высока, а комплектующие далеко не всегда соответствуют поставленным целям. Поэтому рассмотрим, как своими руками сделать инфракрасный фонарь.

Оглавление

  1. Принцип работы инфракрасного фонаря
  2. Комплектующие для сборки инфракрасного фонаря
  3. Процесс сборки инфракрасного фонаря
  4. Области применения инфракрасного фонаря
  5. Техника безопасности при работе с инфракрасным фонарем

Принцип работы инфракрасного фонаря

В первую очередь определим, что такое инфракрасный фонарь и для каких целей его используют. Подобные фонари предоставляют возможность осуществить дополнительную подсветку объектов для наблюдения с помощью лучей в инфракрасном диапазоне.

Свет, выделяемый таким фонарем – невидим человеческому глазу, однако позволяет разглядеть интересующий предмет даже в полной темноте за счет использования инфракрасных светодиодов. Особенно это будет актуальным для охранной сферы, ведь затруднительно поставить на объекте мощный прожектор, от работы которого будет больше неудобств. В таком случае и стоит использовать фонарь инфракрасной подсветки, который имеет такой ряд свойств:

  • увеличение дальности наблюдения,
  • облегчение идентификации объекта,
  • наблюдение за местностью и объектами в ночное время,

Подобное освещение будет оптимальным выбором, поскольку такие фонари обладают рядом преимуществ:

  • низкое энергопотребление,
  • долговечность службы светодиодов,
  • дальность действия.

Комплектующие для сборки инфракрасного фонаря

Собрать инфракрасный фонарь своими руками не так уж и сложно. Для начала понадобятся простейшие инструменты:

  • крестовые отвертки (различных размеров),
  • паяльник с тонким жалом, мощностью 60 Вт,
  • инфракрасные светодиоды (средняя стоимость от 1 доллара за штуку),
  • провод для подведения питания от светодиодов до аккумуляторной батарейки,
  • собственно, сама батарейка для ИК-фонаря

Кроме этого, следует использовать изоленту и взять основу для фонаря. Сгодится и простой фонарь, который будет переоборудован в инфракрасный. Для создания такого прибора не требуется что-то специфическое, любые комплектующие возможно приобрести в первом же магазине электротехники.

Процесс сборки инфракрасного фонаря

Создание инфракрасного фонаря тоже не отличается сложностью. По сути, если он конструируется на основе простого светодиодного, то зачастую достаточно путем перепайки заменить обычные светодиоды на инфракрасные – и устройство готово. Если же требуется создать технику посложнее, тогда придется провести несколько больше манипуляций:

  • старый фонарь разбирается и из него извлекается линза (защитное стекло, если оно имеется – лучше оставить),
  • к инфракрасным светодиодам (или светодиоду, если используется один) припаиваются силовые провода,
  • следом к элементу питания (батарейке или аккумуляторной батарее) припаивается второй конец провода,
  • завершающим этапом будет изоляция соединений. При спайке желательно закрывать спаянные элементы с помощью трубок термоусадки, провода следует скреплять между собой изолентой.

После того, как действия были выполнены – инфракрасный фонарь готов.

Довольно часто для осуществления эффектного наблюдения за удаленными объектами следует использовать нечто более существенное, нежели простой ИК-фонарь. Для этих целей вполне по силам собрать инфракрасный прожектор. У людей, неподготовленных к подобной работе, при упоминании слова «прожектор» может возникнуть ассоциация с громоздким осветительным оборудованием, однако это не так. Грубо говоря, прожекторы – это мощные инфракрасные фонари и со значительным количеством инфракрасных светодиодов.

Для основы необходим корпус, который в дальнейшем и будет представлять собой ИК-прожектор. В случае, если планируется создать осветительный прибор малой мощности для бытовых нужд (к примеру, для осуществления ночной съемки) необязательно закрывать светодиоды защитным стеклом, в ином же случае, если предполагается использование прожектора в качестве осветительного прибора для систем видеонаблюдения – крайне рекомендуется заключить готовую конструкцию во влагозащищенный корпус.

Процесс сборки:

  • в выбранном корпусе (допустим, имеющим вид пластиковой коробочки) производятся отметки (к примеру, 8-10 под такое же количество светодиодов в каждом ряду, которых так же будет несколько) Отметки должны проходить на равном расстоянии друг от друга (оптимально выбрать разницу в 5 мм),
  • с помощью сверла и маломощной дрели или шуруповерта на указанных отметках просверливают отверстия для вставки светодиодов. С другой стороны корпуса тоже следует продумать систему крепления. Если любительский ИК-прожектор будет присоединяться к фотоаппарату или видеокамере, то достаточно сделать одно отверстие, внутрь которого будет вставлен болт и впоследствии затянут гайкой,
  • макетную плату (для монтажа светодиодов) обрезают с помощью простых ножниц до нужных под монтаж размеров,
  • далее в ней располагают инфракрасные светодиоды так, чтобы катоды и аноды были расположены в ряд, а сами ИК-светодиоды попадали в просверленные отверстия в корпусе коробки,
  • ножки светодиодов сгибаются в одну линию для дальнейшей спайки, каждый ряд отдельно,
  • с помощью паяльника (оптимально подойдет модель с тонким жалом и мощностью нагрева в 60 Вт) дорожки ножек светодиодов спаиваются в линии,
  • после указанных действий черным силовым проводом осуществляется соединение дорожек анодов (к примеру, если ИК-светодиоды расположены в три ряда и соответственно будут иметь шесть рядов ножек на обратной стороне платы, то аноды представляют собой три ряда. К крайнему из них припаивается провод, с остальными рядами его подсоединяют с помощью перемычки),
  • к катодам следует припаять по резистору с сопротивлением 220 Ом, после чего перемычки резисторов соединяют в единое целое и к ним припаивают красный силовой провод,
  • с другой стороны кабелей должна быть подключена аккумуляторная батарейка,
  • после указанных действий корпус собирается и любительский ИК-прожектор, собранный своими руками, готов.

Желательно добавить возможность отключения подачи питания на светодиоды. Несмотря на их малый расход энергии, попросту нецелесообразно подавать питание, когда в ИК-подсветке (особенно в светлое время) нет потребности.

Области применения инфракрасного фонаря

Как уже было написано несколько выше, основная среда применения инфракрасных фонарей и прожекторов пролегает в сфере безопасности. Фонари наиболее оптимально подходят для следующих целей:

  • в качестве подсветки в ночное время суток перед домофонами и дверными видеоглазками, чтобы иметь возможность непосредственно разглядеть человека,
  • подсветка систем внутреннего видеонаблюдения (особенно актуально для небольших помещений),
  • дополнительное освещение пространства в ночное время (для наружных камер наблюдения),
  • инфракрасные прожекторы (исключая любительский класс, который по дальности работы следует отнести к классу ИК-фонарей) применяются в тех случаях, когда требует обеспечить хорошую степень наблюдения за объектами на средних (от 20 до 50 метров) и дальних дистанциях (вплоть до 400 метров),
  • обеспечение эффективной подсветки для систем видеонаблюдения при охране зданий с большой площадью,
  • просмотр охраняемого периметра,
  • дополнительное освещение для приборов ночного видения,
  • при недопустимости использования прожекторов освещения, которые могут причинять неудобство при работе с ними.

Отдельно стоит выделить еще один занятный аспект использования инфракрасных фонарей, раз уж речь зашла о видеонаблюдении. В силу каких-либо причин не каждый человек пожелает, чтобы видеокамера могла его зафиксировать. В таком случае существует простой и крайне дешевый вариант, как можно обеспечить себе камуфляж и скрыть лицо от камер видеонаблюдения. Для этого достаточно создать простейшее устройство, работающее по принципу инфракрасного фонаря. По указанной методике сборки такого фонаря следует закрепить на головном уборе (подойдет обычная кепка) несколько инфракрасных светодиодов, подключаемых к девятивольтовой батарейке. Подобная система совершенно не будет выделяться своим внешним видом, однако для камер видеонаблюдения верхняя часть корпуса человека будет представлять собой яркое пятно, в котором нельзя будет различить лицо.

Злоумышленники могут не спешить радостно потирать руки, указанный способ действует лишь против бюджетных камер видеонаблюдения, более дорогие модели не столь чувствительны к влиянию на них ИК-излучения. Поэтому на хорошую систему видеонаблюдения подобные трюки не подействуют, лицо человека будет хорошо различимо даже при использовании нескольких рядов ИК-светодиодов.

Техника безопасности при работе с инфракрасным фонарем

Важно помнить, что использование указанной технологии может нанести вред здоровью человека при неправильном выполнении требований по технике безопасности.

  • инфракрасное излучение от мощных источников при прямом попадании на сетчатку глаза способно высушивать слизистую оболочку, что приведет к усталости глаз и даже болезненным ощущениям. Поэтому, при использовании такого устройства, как инфракрасный лазерный фонарь не следует ни в коем случае направлять его в глаза человеку (разве только если подобный фонарь используется в целях самозащиты от нападавшего),

  • контакты, по которым проходит питание – следует надежно изолировать от возможного воздействия на них влаги, что вызовет коррозию или короткое замыкание схемы,
  • пайку контактов следует проводить хорошо работающим паяльным оборудованием, чтобы не допустить возможности получения ожогов при проведении работ,
  • следует стараться избегать прямого воздействия солнечных лучей на инфракрасные светодиоды во избежание их перегрева,
  • корпус инфракрасного оборудования следует надежно собрать, чтобы предотвратить возможность попадания внутрь системы загрязнения или влаги.

Указанные устройства приобретают в последнее время все большую популярность благодаря своему качеству и долговечности срока службы. Низкое энергопотребление, бюджетная стоимость инфракрасного осветительного оборудования в совокупности с его возможностями – станут убедительным доводом в сторону выбора подобных устройств для обеспечения безопасности. Собранные любительские системы позволят без лишних затрат заиметь вдовес к фотоаппарату или видеокамере полноценное вспомогательное оборудования для совершения фото- и видеосъемки в ночное время.

ИК подсветка для камер видеонаблюдения, классификация и область применения

подразумевает обеспечение круглосуточного контроля охраняемой территории.

При неправильной комплектации возникает проблема с качеством видео в ночной период. Плохое изображение могут получать камеры, установленные в закрытых помещениях, где выключено освещение или на улице где использование ярких источников освещения видимого диапазона нежелательно (спальные районы).

Существует несколько решений поставленной задачи:

  1. с более светочувствительной матрицей. Такие устройства значительно дороже обычных и подвержены эффекту встречной засветки.
  2. Использование нескольких источников обычного освещения, равномерно распределенных по объекту. Недостатком такого способа является не только высокие начальные затраты, но и значительные счета за электроэнергию.
  3. Оптимальным решением является использование

Основными преимуществами использования ИК подсветки для камеры видеонаблюдения являются:

  • Значительно меньшее энергопотребление;
  • Высокая надежность и долговечность. Средняя длительность срока службы, которую регламентируют производители, составляет 50 000 – 100 000 часов.
  • Небольшой вес и компактные размеры устройства;
  • Высокая стойкость к механическому воздействию;
  • Доступная стоимость – особенно в сравнении с прожекторами на галогеновых лампах, обеспечивающих ту же дальность качественной съёмки.

Основные характеристики

Длина ИК лучей. Люди видят свет в диапазоне 40-700 нм (нанометров). Большинство моделей ИК прожекторов генерирует излучение длиной:

  • 730-750 нм;
  • 800нм;
  • 870-880нм;
  • 930-950нм.

При этом если излучают ИК светодиоды до 880 нм, то видны красные точки работающих ИК диодов. Это может насторожить злоумышленника и раскрыть местонахождение камеры в затемненном помещении. Прожекторы в диапазоне 930-850 нм не видны абсолютно. Но они менее эффективны и имеют меньшую дальность обнаружения при сопоставимой мощности.

Таким образом, для обнаружения нарушителя на среднем расстоянии наиболее подходящий диапазон ИК излучения составляет 870-880 нм. Модели ИК прожекторов с таким рабочим диапазоном самые популярные и универсальные по своему воздействию. На дальних дистанциях лучше воспользоваться устройствами с диапазоном 790-820 нм. Источники ИК освещения, функционирующие на волне 940-950 нм. будут более эффективны на коротких дистанциях.

Дальность эффективного освещения. Комбинированный параметр, находящийся в прямой зависимости от чувствительности видеокамеры и мощности источника ИК лучей. Данный показатель зависит от количества ИК светодиодов и силы тока, которая приходится на каждый из них. Но увеличение расстояния путем прямого наращивания параметров происходит до критического предела — «области насыщения», после этого увеличение интенсивности ИК излучения становится нецелесообразным.

Угол излучения. Как показывает практика устройство ИК подсветки наиболее эффективно при условии, если его угол излучения, совпадает с углом обзора камеры. в противном случае будет получено изображение светлое посредине кадра и темное по краям.

Сила потока излучения — выражается в Ватт на стерадиан:

Таблица сравнения основных эксплуатационных характеристик источников излучения разных типов, используемых в системе видеонаблюдения

Область применения

Применение камер видеонаблюдения с ИК подсветкой зависит от дистанции эффективного освещения зоны контроля. Все ИК источники делят на 3 группы:

  • Ближние – 1,5-10м;
  • Средние – 25-60м;
  • Дальние – 80-350 м

Ближнюю ИК подсветку целесообразно применять в следующих случаях:

  • Вызывные ;
  • Дополнительное освещение электронных видеоглазков;
  • Полнофункциональная подсветка для скрытых систем видеонаблюдения;
  • В качестве дежурного «темного освещения» в системах круглосуточного видеонаблюдения.

Средние и дальние прожекторы рекомендуется использовать:

  • Основной источник освещения для , контролирующих территорию вокруг жилых домов;
  • Подсветка для видеокамер системы безопасности кинотеатров, ночных клубов и других заведений с подобной спецификой освещения;
  • Подсветка для контроля регистрационных номеров на трассах.

ИК прожектор своими руками

Самый простой способ сделать ИК подсветку для камеры видеонаблюдения своими руками – это вместо обычных светодиодов впаять в матрицу светодиодного прожектора ИК светодиоды — TSAL5100.

Качественные и надежные ИК прожекторы для камер видеонаблюдения, своими руками создать довольно трудно и экономически нецелесообразно. Приобретение устройств фабричного изготовления вполне доступно как по стоимости, так и по возможностям выбора оптимальных эксплуатационных характеристик.

Парадоксы и недоразумения использования ИК-подсветки с цветными видеокамерами

В рубрику “Видеонаблюдение (CCTV)” | К списку рубрик  |  К списку авторов  |  К списку публикаций

Применение цветных камер с ИК-подсветкой имеет ряд особенностей и весьма спорных моментов. Рассмотрим подробнее некоторые парадоксы и недоразумения современного применения ИК-подсветки в системах видеонаблюдения

Николай Чура
Независимый эксперт

Инфракрасная подсветка продолжает играть существенную роль в обеспечении ночного видеонаблюдения или наблюдения в условиях недостаточной освещенности. Она практически неизбежна при скрытом теленаблюдении, если не применять эксклюзивные камеры сверхвысокой чувствительности или тепловидение. Вместе с тем ее широкое применение в случаях открытого наблюдения можно отнести к неким парадоксам или недоразумениям. Особенно если это касается цветных камер с режимом “день/ночь”, которые при ИК-подсветке естественно переходят в черно-белый режим, утрачивая цветовую информацию.

Развенчание ИК-мифа

Некая эксклюзивная эффективность ИК-подсветки не вполне соответствует реальности ни по эффективности самих излучателей, ни по использованию данного излучения телекамерой. Так, например, эффективность преобразования энергии питания светодиодов в практически монохромное ИК-излучение в диапазоне 850–950 нм не превышает 10–13% (КПД). Из современных источников видимого света этому уступают только традиционные и устаревшие лампы накаливания (4,5–6,8%). КПД остальных распространенных современных источников света лежит в диапазоне от 10–14% для галогенных и до 23–36% для люминесцентных ламп. КПД металлогалогенных и натриевых ламп достигает даже 45–60%.

Эффективность же использования телекамерой (чувствительность на длине волны генерации светодиода относительно интегрального видимого спектра) излучения ИК-подсветки 850 и 950 нм составляет около 7 и 4% для CCD Exview HAD. Для самых современных матриц SONY CCD Exview HAD II и CMOS Exmor эта эффективность достигает 16 и 12% соответственно.

Очевидно, при любой возможности предпочтительно использовать видимое (белое) освещение, тем более для цветных камер, пусть даже это будет режим “ночь”

Повсеместный “день/ночь”

Цветные камеры в сравнении с черно-белыми по принципу действия имеют меньшую чувствительность. Это происходит в результате неизбежных потерь в цветовых фильтрах и использования каждым пикселем только части цветового спектра. В CCD-матрицах, традиционно работающих с четырехцветной системой CMYK, такие потери почти в два раза меньше, чем в CMOS-матрицах с трехцветной системой RGB.

Для увеличения чувствительности современные цветные камеры практически повсеместно снабжаются режимом “день/ночь”. В первую очередь это реализуется за счет расширения спектрального диапазона чувствительности в инфракрасную (ИК) область. Причем в основном за счет коротковолновой ИК-области от 700 до 850 нм. Различают две основные технологии режима “день/ночь”.

1. Технология начального уровня с постоянной ИК-чувствительностью – то есть с заведомо более высокой чувствительностью в сравнении с типовой камерой цветного изображения. В этом случае перед производителем всегда стоит нелегкий выбор. Получить максимальную чувствительность за счет энергии ИК-области или адекватную цветопередачу при смешанном искусственном освещении и в дневное время. Особенно серьезные цветовые искажения наблюдаются при освещении лампами накаливания и галогенными осветителями с преобладанием ИК-составляющей (вспомним их КПД, все остальное уходит в тепло с максимумом на 1000 нм).

2. Технология “день/ночь” с подвижным ИК-фильтром (ICR или IRC) – самая оптимальная и сейчас наиболее широко применяемая. Благодаря совершенствованию и расширению производства подобных устройств с электромагнитным или магнитоэлектрическим управлением их стоимость значительно снизилась. Часто управляемый фильтр совмещается с малогабаритным вариофокальным объективом. В этом случае используется тонкая пластиковая пленка с напыленным интерференционным фильтром.

Более сложные системы со сменными матрицами или отдельными модулями цветного и черно-белого изображения имеют существенную стоимость и не нашли широкого применения, несмотря на самые лучшие возможности по качеству изображения и чувствительности.

Часто еще встречаются довольно бессмысленные модели “день/ночь” просто с отключением цветности при уменьшении освещенности. Подобные видеокамеры не имеют никаких преимуществ по сравнению с типовыми камерами цветного изображения.

Эксперимент

На фото 1 приведен счетверенный стоп-кадр, полученный телекамерой цветного изображения (color), камерой “день/ночь” без ИК-чувствительности (dn), камерой с постоянной ИК-чувствительностью (dn ir) и камерой с подвижным управляемым ИК-фильтром (dn cut). Освещение в измерительной камере производится лампами накаливания. Отчетливо заметны искажения цвета в камере с постоянной ИК-чувствительностью. Примечательно, что особенно подвержены изменению цвета синтетические материалы.


На фото 2 приведен стоп-кадр, полученный аналогичными камерами при минимальной освещенности. Все три камеры “день/ночь” перешли в черно-белый режим. Однако видно, что контрастность и яркость изображений цветной камеры и камеры “день/ночь” без ИК-чувствительности практически идентичны и явно уступают камерам с расширенным в область ИК спектральным диапазоном чувствительности.


Естественно, только камеры “день/ночь” с ИК-чувствительностью могут работать с ИК-подсветкой. Однако реальная чувствительность в области ИК, а уже тем более на конкретной длине волны ИК-осветителя, остается для потребителя “тайной за семью печатями”. Отчасти и поэтому тоже такой популярностью пользуются телекамеры цветного изображения “день/ночь” со встроенной ИК-подсветкой. В таком случае производитель сообщает (если, конечно, это правда), на какой дальности можно вести наблюдение.

Если же вы применяете отдельный ИК-осветитель с телекамерой цветного изображения “день/ночь”, вам не избежать “проб”, а может быть “и ошибок”. Причем, как правило, несколько мифические данные о ночной чувствительности в люксах здесь не помогут, поскольку ИК-излучение в люксах не нормируется. Для иллюстрации этой ситуации на фото 3 приведен стоп-кадр упомянутых выше камер при предельно малой освещенности от ламп накаливания.


Очевидно, что камера с постоянной ИК-чувствительностью имеет существенно меньшую интегральную чувствительность в сравнении с камерой ICR (cut). С другой стороны, при освещении ИК-осветителем с длиной 930 нм изображения этих камер практически идентичны, что представлено на фото 4. К сожалению, нам никогда не известны даже относительные спектральные характеристики чувствительности камер “день/ночь”. И в данном случае информация производителей сенсоров нам помочь не в состоянии, поскольку весьма редко распространяется на ИК-диапазон в сравнении с черно-белыми сенсорами.


На рис. 1 (см. стр. 72) приведена спектральная характеристика чувствительности одной из самых популярных сейчас CCD-матриц – SONY Super HAD II, которая, как мы видим, нормируется только в видимом диапазоне.

Естественно, ее можно интерполировать в область ИК, учитывая ход аналогичных характеристик черно-белых сенсоров. Но мы же не знаем, какие фильтры использует производитель. Ведь даже камеры с ICR имеют порой серьезную чувствительность в области ИК. Очевидно этот “тренд” обусловлен стремлением вытянуть большую чувствительность в цветном (дневном) режиме.

Борьба с цветовыми искажениями

В последнее время на рынке стали появляться интересные модели с постоянной ИК-чувствительностью, но лишенные упомянутых выше серьезных цветовых искажений. Это достигается применением специального ИК-фильтра IRC 40 с узкой полосой прозрачности на длине волны генерации ИК-осветителя. При этом камера хорошо воспринимает излучение ИК-подсветки, вместе с тем эффективная фильтрация всего ИК-диапазона снижает цветовые искажения. Естественно, при этом существенного роста интегральной чувствительности камеры здесь не происходит.

Такие фильтры иногда называют байпас-фильтрами. Типовые характеристики пропускания срезающих ИК-фильтров приведены на рис 2 (см. стр. 72). Подобная технология позволяет создавать цветные камеры со встроенной ИК-подсветкой без подвижного фильтра, но с минимальными цветовыми искажениями. Правда чувствительность к естественному, да и к искусственному, широкополосному освещению здесь практически не растет.

Опубликовано: Журнал “Системы безопасности” #5, 2013
Посещений: 26378

  Автор


Чура Н.И.Технический консультант ООО “Система СБ” и ООО “Микровидео /Группа”.

Всего статей:  57

В рубрику “Видеонаблюдение (CCTV)” | К списку рубрик  |  К списку авторов  |  К списку публикаций

Прибор ночного видения из мобильного телефона своими руками

Простая доработка любого мобильника с камерой позволит превратить его в прибор ночного видения (ПНВ), способный работать и записывать видео в полной темноте, без малейшего источника освещения.

Настоящие ПНВ используют для подсветки инфракрасные излучатели, их спектр не виден человеческому глазу. А для обнаружения этого свечения используются специальные видеокамеры, воспринимающие свет инфракрасного (ИК) диапазона (в старых ПНВ использовались электронно-лучевые трубки).

Наш агрегат будет работать по такому же принципу: мы доработает камеру, чтобы она воспринимала ИК лучи. И оборудуем телефон ИК подсветкой.

Понадобится

Как сделать прибор ночного видения из смартфона

Разбираем мобильник. Наша цель видеокамера.

В данной модели камера съемная, это упростит задачу по ее доработке.

Аккуратно отключаем шлейф от общей платы.

И вынимаем камеру.

Отклеиваем защитную сеточку.

Верхняя крышка камеры припаяна на четырех ножках, отпаиваем их поочередно.

И снимаем верхнюю крышку с линзой.

Перед нами предстает матрица, защищенная инфракрасным фильтром.

Аккуратно удаляем его с момощью острого предмета типа канцелярского ножа.

Инфракрасный фильтр на отблеск дает красное свечение, его не перепутать. Такие фильтры стоят во всех видеокамерах, исключая попадания на матрицу невидимого света в ИК диапазоне.

Собираем все в обратной последовательности. Припаиваем ножки.

Устанавливаем камеру обратно, соединяем шлейф.

Собираем телефон, устанавливаем не место батарею.

Далее берем переходник и откусываем от него ненужную розетку.

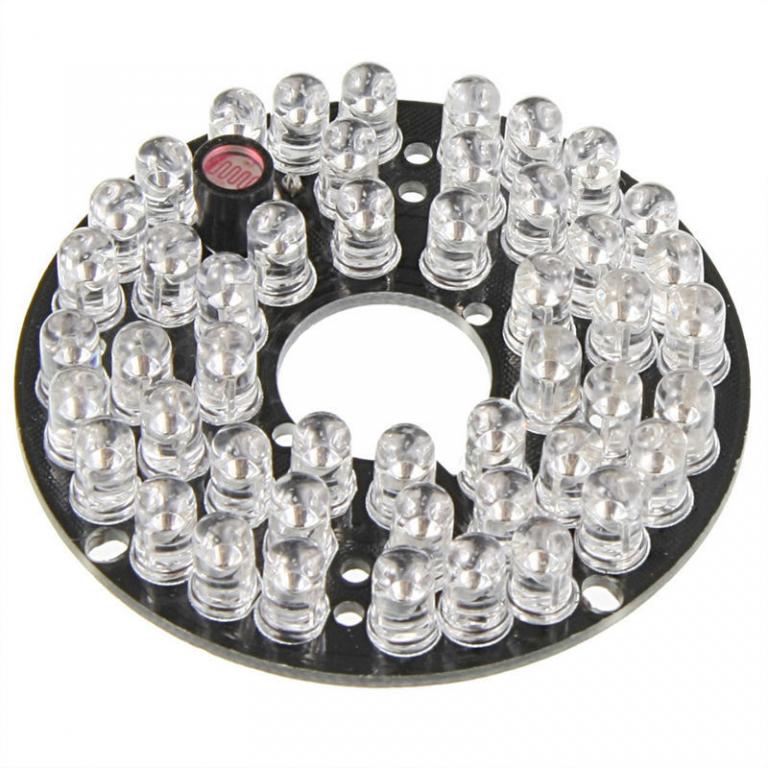

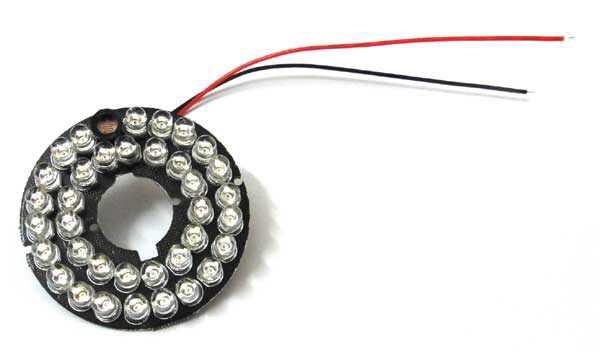

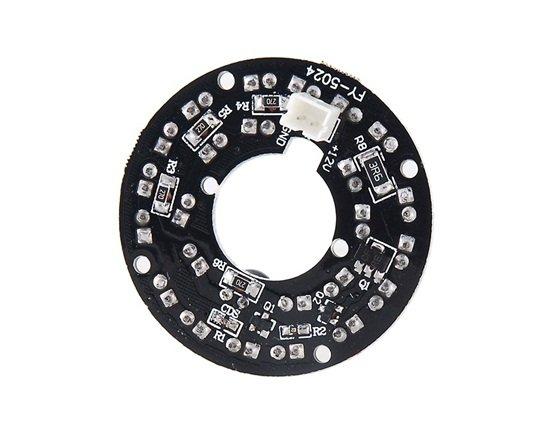

Припаиваем к кольцу ИК светодиодов провода от разъема USB. По ним, с телефона, будет идти питание 5 В, от которого будут питаться светодиоды.

Кольцо крепим на двухсторонний скотч к корпусу.

Подключаем разъем.

Прибор ночного видения готов.

Проверка работы

Проверка прибора в полной темноте.

Можно фотографировать, записывать видео и т.п.

Смотрите видео

Самодельное инфракрасное ночное видение

Самодельное инфракрасное ночное видение

Знаете ли вы, что многие цифровые камеры чувствительны к ближнему инфракрасному свету?

В более поздних камерах используются специальные «горячие зеркала» или фильтры, блокирующие инфракрасное излучение, для удаления инфракрасного излучения из изображения и получения более реалистичных цветов. Старые цифровые фотоаппараты не имели этого фильтра, и их можно было использовать, чтобы «видеть в темноте».

Sony Mavica FD-51

У меня есть Sony Mavica FD-51, которой уже несколько лет.При фотографировании беспроводной видеокамеры я заметил, что светодиоды, окружающие объектив камеры, выглядели белыми в видоискателе Mavica, но были темными для невооруженного глаза.


Светодиоды инфракрасного осветителя на беспроводной камере.

Странно.

Очевидно, что дальше нужно сделать «осветитель», своего рода инфракрасный прожектор, который будет использоваться вместе с камерой, чтобы шарить по ночам. Особенно сейчас, когда приближается Хэллоуин …

Осветитель

На eBay есть комплекты ИК-осветителей по цене менее 30 долларов, но я никогда не шел на полпути, поэтому я сразу же сел, чтобы разработать свой собственный.Я начал с шестиугольной схемы.

Увидев несколько партий из 100 ИК-светодиодов, выставленных на eBay, я решил, что буду использовать это в качестве цели – 100 светодиодов. Оказывается, 90 светодиодов образуют красивый шестиугольник, шесть светодиодов сбоку, а один в центре отсутствует. Почему отсутствует тот, что в центре? Потому что светодиоды, конечно, нуждаются в последовательных резисторах.

Я решил, что вместо того, чтобы использовать 90 резисторов, я мог бы сгруппировать светодиоды в цепочки и использовать по одному резистору для каждой цепи. Я знал, что любое количество светодиодов, которое я разместил в шестиугольнике, делится на шесть, поскольку шестиугольник имеет шесть сторон, ЕСЛИ я не использовал пятно посередине.Это сделало бы общее количество светодиодов нечетным и не делимым на шесть.

После долгих экспериментов я пришел к следующему –


Компоновка компонентов осветителя на 90 светодиодов.

Пятнадцать групп по шесть светодиодов и один последовательный резистор в каждой, все втиснутые в круглую печатную плату диаметром 3,5 дюйма. Обратите внимание, что показанные кривые (синим цветом) имеют неправильную ширину. Силовые присоединения крайние слева и справа.

Предполагая, что я использую светодиоды Siemens SFh585 (спецификации, PDF), с падением напряжения на каждом светодиоде, равным 1.5 вольт и ток 100 мА, необходимое напряжение питания будет на уровне 12 вольт (на самом деле 9 вольт, но больше предпочтительнее, чтобы дать некоторые накладные расходы на резисторы для регулирования тока), а потребляемый ток будет 1,5 ампер.

Конечно, эту конструкцию осветителя можно использовать со светодиодами видимого света. Представьте себе свет, излучаемый девяносто 10 000 «сверхъярких» белых светодиодов? Это много света! Однако белые светодиоды имеют более высокое падение напряжения, но не потребляют такой большой ток – обычно 20 мА при 3.6 вольт – что делает подходящим источник питания 24 вольт 300 мА.

Длина волны

ИК-светодиоды

выпускаются с различной длиной волны, чаще всего 940 нм, 880 нм (например, вышеупомянутые светодиоды Siemens) и 840 нм. Что лучше всего подходит для этого приложения?

Светодиоды с длиной волны 840 нм обычно едва видны, поскольку их спектральная полуширина достаточно велика, чтобы перекрывать крайнюю красную часть видимого спектра. 880 нм и 940 нм не будут видны, но они могут быть слишком далеко в инфракрасном диапазоне для камеры – я не знаю, насколько быстро падает чувствительность инфракрасного излучения.Очевидно, нужно провести некоторое тестирование.

Предлагаемый тест:

  1. Получите по одному ИК-светодиоду с длиной волны 940 нм, 880 нм и 840 нм
  2. Управляйте всеми тремя светодиодами любым током, необходимым для получения одинаковой интенсивности излучения в мВт / ср, в соответствии со спецификациями производителя.
  3. Сфотографируйте три светодиода в полной темноте
  4. Посмотрите, какой из них самый яркий.

Если светодиоды 880 или 940 нм такие же яркие, как светодиоды 840 нм, я бы предпочел их.В чем смысл ночного видения, если вы собираетесь использовать только видимый (хотя и тусклый) фонарик?

Освещение и облучение

Ладно, пора придираться.

«Осветитель» – неправильное слово. Освещение – это эффект светового потока , падающего на поверхность. Световой поток, однако, равен лучистому потоку (он же полная мощность излучения) с поправкой на видимость – поскольку инфракрасное излучение невидимо, нет светового потока и, следовательно, нет освещения.Так что это не иллюминатор.

Есть лучистый поток, и, следовательно, облучение , так что я предполагаю, что это облучатель. Хм … может, стоит назвать это “вспышкой”? Работает для меня!

Список литературы

Назад


© 2003 W. E. Johns

Инфракрасный осветитель | Доступна подробная принципиальная схема

Инфракрасные (ИК) осветители

широко используются для улучшения качества захвата изображения камерами видеонаблюдения, установленными в темных зонах. Как и наши глаза, камеры не могут записывать движения в темноте.Однако, в отличие от наших глаз, большинство новейших камер могут улавливать инфракрасный свет.

В ИК-осветителе многие инфракрасные ИК-светодиоды сгруппированы вместе, чтобы излучать достаточное количество ИК-света. Обычно светодиоды выходят на 470 нм (синяя область), 525 нм (зеленая область) и 625 нм (красная область). ИК-светодиоды излучают более длинные волны, обычно 880 нм и 940 нм. Большинство камер CCD немного более чувствительны к 880 нм, хотя, когда эти светодиоды используются для приложений безопасности, некоторые люди могут обнаружить от них очень тусклое красное свечение.Излучение светодиода 940 нм полностью невидимо для глаза. Некоторые из этих светодиодов прозрачные, а другие окрашены в бледные оттенки темно-серого, синего или даже черного цвета.

Они бывают различных конфигураций и диаграмм направленности, но наиболее популярными являются типы 5 мм с диаграммой направленности от 15 до 40 градусов.

Обычно ИК-светодиоды работают при напряжении от 1,3 до 1,7 В в зависимости от тока светодиода (обычно от 10 до 30 мА). Однако это может варьироваться в зависимости от типа и производителя. Практически в ИК-осветителях может быть от 6 или 60 до 100 или более светодиодов, в зависимости от необходимой мощности.

Схема инфракрасного осветителя

Схема (см. Рис. 1) может быть разделена на три части: датчик внешней освещенности, драйвер реле и ИК-светодиоды. Датчик внешней освещенности построен на основе многооборотного линейного потенциометра VR1 и светозависимого резистора LDR1. Секция драйвера реле построена на транзисторах с T1 по T3. Секция ИК-светодиодов построена вокруг светодиодов от LED1 до LED40.

Рис. 1: Схема инфракрасного осветителя

Схема светового датчика представляет собой простой транзисторный переключатель с базой пары Дарлингтона (образованной T1 и T2), подключенной к делителю напряжения.Переменный резистор VR1 и 10-миллиметровый инкапсулированный LDR используются для обнаружения окружающего света. Когда свет падает на поверхность LDR1, его сопротивление изменяется. Минимальное количество света, необходимого для приведения в действие реле через транзистор T3 управления, можно изменять, регулируя VR1. Диод 1N4001 устраняет любое обратное напряжение при срабатывании реле. Переключатель S1 является переключателем включения / выключения сетевого питания, а переключатель S2 добавлен для обхода функции обнаружения внешнего освещения.

Реле RL1 срабатывает только тогда, когда уровень окружающего освещения падает ниже порогового значения, установленного VR1, т.е.э., когда темно. Нормально разомкнутые (нормально разомкнутые) контакты цепи заземления реле к ИК-светодиодам (от LED1 до LED40), чтобы они светились. Синий светодиод (LED41) указывает на активность цепи. Когда есть окружающий свет и вы хотите использовать осветитель, включите S2. Все светодиоды (от LED1 до LED40) горят, чтобы удовлетворить ваши требования.

Строительство и испытания

Соберите схему на печатной плате общего назначения и поместите в подходящий шкаф. Сборка ИК-светодиодов очень важна.Используется набор из 40 (5X8) 5-миллиметровых инфракрасных светодиодов (IR LED1 – IR LED40) с независимыми токоограничивающими резисторами (R3 – R10) на цепочку. Эта секция питается от входного источника постоянного тока через контакты реле.

Установите ИК-светодиоды на универсальную печатную плату так, чтобы они образовывали три круга. После пайки аккуратно вырежьте внешнюю часть печатной платы круглой формы и поместите ее в подходящий металлический / пластиковый шкаф. Если возможно, добавьте подходящий отражатель для блока ИК-светодиодов.Наконец, установите блок LDR в верхней части корпуса с переключателями, потенциометром управления чувствительностью индикатора и разъемом для подключения питания. На рис. 2 показан блок инфракрасного осветителя.

Чтобы схема активировала реле, когда интенсивность окружающего света меньше заданного уровня освещенности, включите LDR1 и затем медленно регулируйте потенциометр, пока не загорится LED1 и реле не сработает.


Статья была впервые опубликована в декабре 2010 г. и недавно была обновлена.

DIY – ИК-модуль | Детали

Используемые компоненты

———————–

Для этого проекта нам необходимо:

  • 1 x LM358 IC
  • 1 x 10 кОм потенциометр
  • 1 x светодиод
  • 1 x ИК-светодиод
  • 1 x фотодиод
  • 1 x резистор 100 Ом
  • 1 резистор 100 кОм
  • 1 резистор 220 Ом

ИК-светодиод
———–
Теперь поговорим о трех основных компонентах этого модуля:

1. ИК-передатчик [ИК-светодиод]
———————————–


ИК-светодиод (инфракрасный светоизлучающий диод) представляет собой SSL (твердотельный светоизлучающий диод), излучающий свет с более длинными волнами, чем видимый свет. (Частотный диапазон инфракрасного излучения выше, чем у микроволн и меньше, чем у видимого света). ИК-свет невидим для человеческого глаза, так как его длина волны колеблется от 700 нм до 1 мм. Все, что выделяет тепло, излучает инфракрасный свет, очень распространенный пример – человеческое тело и огонь.Инфракрасный свет имеет те же свойства, что и видимый свет, он может фокусироваться, отражаться и поляризоваться. Внешний вид и работа ИК-светодиода такие же, как и у обычного светодиода. При работе от 5 В ИК-передатчик потребляет от 3 до 5 мА тока. В зависимости от передатчика и производителя, ИК-светодиоды могут иметь угол испускания света прибл. 20-60 градусов и диапазон прибл. от нескольких сантиметров до нескольких футов (некоторые передатчики имеют диапазон в километрах). Поскольку человеческий глаз не может видеть инфракрасное излучение, человек не может определить, работает ИК-светодиод или нет.Самый простой способ увидеть инфракрасный свет – использовать пульт дистанционного управления, глядя через камеру. Если инфракрасный светодиод работает, он будет отображаться в видоискателе цифровой камеры в виде фиолетового свечения. В отличие от светодиодов, которые проецируют части спектра видимого света, ИК-светодиоды не используются для освещения. Вместо этого они чаще всего используются в различных системах передачи сигналов, например, в пультах дистанционного управления, камерах ночного видения и других устройствах. ИК-светодиоды обычно используются вместе с ИК-приемником для поддержки беспроводной связи между 2 или более устройствами.
2. ИК-приемник [фотодиод]
————————————

Фотодиод – это полупроводниковое устройство, преобразующее свет в электрический ток. Ток генерируется, когда фотоны поглощаются фотодиодом, подобным светозависимому резистору (LDR), что означает, что он имеет очень высокое сопротивление в отсутствие света, и сопротивление становится низким, когда на него падает свет. Однако, в отличие от LDR, который является аналоговым и двунаправленным, фотодиод – это однонаправленный полупроводник, который имеет P-N переход и работает в режиме обратного смещения (это означает, что он начинает проводить ток в обратном направлении, когда на него падает свет).Фотодиоды могут иметь только два значения: либо включено, либо выключено.
Фотодиоды также выглядят как светодиоды с покрытием черного цвета на внешней поверхности. Существуют различные типы ИК-приемников в зависимости от длины волны, напряжения, корпуса и т. Д. При использовании в комбинации инфракрасного передатчика и приемника длина волны приемника должна совпадать с длиной волны передатчика.
3. LM358 IC
—————-

LM358 – это микросхема двойного операционного усилителя (ОУ), интегрированная с двумя ОУ, питающимися от общего источника питания. В этой схеме мы используем его как компаратор напряжения. LM358 имеет внутри два независимых компаратора напряжения, которые могут питаться от одного контакта, поэтому мы можем построить два модуля ИК-датчиков, используя эту ИС. В этом руководстве я буду использовать только один компаратор, который имеет входы на PIN 2 и 3 и выход на PIN 1. Компаратор напряжения имеет два входа: один – инвертирующий (PIN 2), а второй – неинвертирующий или синфазный (PIN 3). Когда напряжение на неинвертирующем входе (положительный вывод) выше, чем напряжение на инвертирующем входе (отрицательный вывод), тогда на выходе компаратора (вывод 1) высокий уровень.И если напряжение на инвертирующем входе (отрицательный вывод) выше, чем на неинвертирующем конце (положительный вывод), то на выходе будет НИЗКОЕ. КОНТАКТ 4 – это отрицательный источник питания (когда работает двойной источник питания) или земля (когда работает один источник питания). PIN 8 – положительный источник питания; Контакты 1, 2 и 3 – это один канал операционного усилителя, а контакты 5, 6 и 7 – это второй канал операционного усилителя.
LM358 Лист данных: Загрузить файл


Принцип работы
—————————

ИК-датчик состоит из ИК-светодиода и фотодиода (вместе они называются оптопарой или фотоэлементом).ИК-датчик работает по принципу, по которому ИК-светодиод излучает инфракрасное излучение, а фотодиод воспринимает это излучение. Сопротивление фотодиода изменяется в зависимости от количества падающего на него ИК-излучения, следовательно, падение напряжения на нем также изменяется, и с помощью компаратора напряжения (например, LM358) мы можем определить изменение напряжения и соответственно сгенерировать выходной сигнал.

Мы можем разместить ИК-светодиод и фотодиод двумя способами:
1. Прямой и
2. Косвенный

При прямом падении ИК-светодиод и фотодиод устанавливаются лицом друг к другу, поэтому ИК-излучение напрямую падает на фотодиод.Когда объект помещается между инфракрасной парой, он останавливает падение инфракрасного света на фотодиод.

При непрямом падении ИК-светодиод и фотодиод размещаются рядом (параллельно, оба в одном направлении). Когда объект помещается перед парой инфракрасных лучей, инфракрасный свет отражается от объекта и поглощается фотодиодом.

Схема
———-
По сути, ИК-модуль представляет собой комбинацию схемы ИК-передатчика и приемника.

Инфракрасный свет, излучаемый ИК-светодиодом, обнаруживается фотодиодом. Микросхема операционного усилителя LM358 используется в качестве компаратора напряжения. Напряжение на инвертирующем конце, которое также называют «пороговым напряжением», можно установить, вращая потенциометр.

Когда мы включаем схему, на фотодиод не поступает ИК-излучение, а выход компаратора – НИЗКИЙ. Помещая объект перед парой инфракрасных лучей, мы отражаем инфракрасный свет, который поглощается фотодиодом, и напряжение на фотодиоде падает, а напряжение на последовательном резисторе R2 увеличивается. Когда напряжение на резисторе R2 (который подключен к неинвертирующему концу компаратора) становится выше, чем напряжение на инвертирующем конце, тогда выход становится ВЫСОКИМ и загорается светодиод.

Напряжение на инвертирующем конце можно установить вращением ручки переменного резистора. Чем выше напряжение на инвертирующем конце (-), тем меньше чувствительность датчика, а чем ниже напряжение на инвертирующем конце (-), тем чувствительнее датчик. Пороговое напряжение можно регулировать, регулируя потенциометр в зависимости от условий окружающей среды.

Совет
————-

Итак, вот как моя плата выглядит в 2D и 3D.
На этой плате размером 100 см x 100 см имеется 15 отдельных ИК-модулей.
Gerber: Загрузить файл

Сборка
————

Давайте начнем проект с припайки 3 резисторов к плате.
После этого я припаиваю потенциометр 10K, а затем основание микросхемы LM358.
Затем я припаиваю штекер штыря к плате.
После этого припаиваю к плате дополнительный светодиодный индикатор. Если вам не нужен светодиодный индикатор, вы можете пропустить резистор 220 Ом, который мы установили на шаге 1.
Затем я припаиваю фотодиод и ИК-светодиод к плате.
Теперь, чтобы завершить настройку, я устанавливаю микросхему LM358 на основание, которое мы припаяли на шаге 3, вот и все.

Демо
——-

Помещая руку перед ИК-модулем, я отражаю инфракрасный свет, излучаемый ИК-светодиодом, в сторону фотодиода.Фотодиод обнаруживает свет и переключает выход компаратора PIN-1 на высокий. Когда выход на контакте 1 становится ВЫСОКИМ, загорается светодиодный индикатор.
Регулируя сопротивление потенциометра, мы можем контролировать чувствительность фототранзистора.

Области применения
————————–

ИК-датчик – очень популярный датчик, который используется во многих приложениях в электронике, например:

• Дистанционное управление
• Датчики движения
• Детекторы препятствий
• Счетчики продуктов
• Роботы следования за линией
• Сигнализация
• Аудиооборудование
• Осветительное оборудование
• Камеры ночного видения
• Для различения черного и белого цветов
• Передача сигнала системы
• Для межмашинного взаимодействия и др. ..

Типы ИК-светодиодов, классифицируемые по длине волны:
• Ближний инфракрасный диапазон – от 700 нм до 1400 нм
• 808 нм – подходит для лечения, космической оптической связи, инфракрасного освещения
• 830 нм – подходит для автоматического считывателя карт системы
• 850 нм – подходит для камер ночного видения, систем видеонаблюдения, цифровой фотографии
• 940 нм – подходит для пультов дистанционного управления
• Средняя инфракрасная область – от 1400 нм до 3000 нм – Тепловое зондирование
• Дальняя инфракрасная область – от 3000 нм до 1 мм – Тепловизор

Преимущества и недостатки
—————————————–

Преимущества:
• Инфракрасные устройства могут обнаруживать мягкие объекты, которые не могут быть легко обнаружены ультразвуковыми датчиками
• Они обеспечивают безопасную связь благодаря прямой видимости или двухточечному режиму связи
• Они потребляют очень мало энергии для работают
• Они очень маленькие и недорогие
• Они обеспечивают хорошую стабильность во времени
• Отсутствие коррозии или окисления не может повлиять на точность инфракрасных датчиков
• Они обеспечивают высокую повторяемость

Недостатки:
• Инфракрасные частоты сильно подвержены влиянию такие предметы, как стены, дым, пыль, туман, солнечный свет и т. д.Следовательно, он не работает через стены или двери.
• Инфракрасные волны высокой мощности могут повредить глаза.
• Объекты не должны быть черными, так как они будут поглощать весь ИК-свет.
• Для связи между передатчиком и приемником требуется прямая видимость.
• Они могут управлять только одним устройством одновременно.
• Они поддерживают меньшую дальность действия и, следовательно, их характеристики ухудшаются с увеличением расстояния.
• Они поддерживают передачу данных с более низкой скоростью по сравнению с проводной передачей

.

Спасибо
——–

Еще раз спасибо за проверку моего сообщения.Надеюсь, это вам поможет.
Если вы хотите поддержать меня, подпишитесь на мой канал на YouTube: https://www.youtube.com/user/tarantula3
Видео:
Полная запись в блоге: https://diyfactory007.blogspot.com/2020/10/diy- ir-module.html
Gerber-файл: https://drive.google.com/file/d/1mmgJSyBvGcu06svoI5GWUhi9RXikFYVA/view?usp=sharing
LM358 Datasheet: https://drive. google.com/file/d/1xB7PlTlGTS_Mp Yb / view? Usp = sharing

BTC: 35ciN1Z49Y1bReX2U7Etd9hGPWzzzk8TzF
DOGE: DDe7Fws24zf7acZevoT8uERnmisiHwR5st
LTC: MQFkVkWimYngMwp5SMuSbMP4ADStjysstm
ETH: 0x939aa4e13ecb4b46663c8017986abc0d204cde60
BAT: 0x939aa4e13ecb4b46663c8017986abc0d204cde60

Спасибо, еще раз в моем следующем уроке.

DIY Total Invisible ИК-осветитель 940 нм с датчиком освещенности (6 мощных светодиодных осветителей) с входным USB-портом для улучшения ночного видения ИК-камер 940 нм для получения четких изображений в ночное время: Электроника


Ориентировочная общая стоимость: 59 долларов США. 70 , включая залог за доставку и импорт в Российскую Федерацию Подробности
  • Убедитесь, что это подходит введя номер вашей модели.
  • ➤ 【ПОДДЕРЖИВАЕТ ТОЛЬКО КАМЕРЫ С ИК-ПОМОЩЬЮ 940 НМ】 Увеличьте яркость и дальность действия вашей камеры видеонаблюдения с помощью функции ночного видения. Устройство с невидимыми светодиодными осветителями 940 нм, убедитесь, что ваша камера чувствительна к инфракрасному свету 940 нм
  • ➤ 【ДО 30 ФУТОВ ДАЛЬНЕЕ РАССТОЯНИЕ НОЧНОЕ ВИДЕНИЕ】 6 штук Качество High Power / Черный Невидимый светодиод 940 нм, почти освещает всю темную комнату
  • ➤ 【АВТОМАТИЧЕСКОЕ ВКЛЮЧЕНИЕ ДАТЧИКА ОСВЕЩЕНИЯ】 Низкие эксплуатационные расходы, встроенный фотодатчик определяет темноту, а затем автоматически включается ИК-подсветка [день / ночь (выкл. / Вкл.)]
  • ➤ 【ДВОЙНОЙ ВЫХОД USB】 Супер скрытый дизайн, такой как USB-концентратор с двумя реально функциональными USB-выходами для зарядки небольших цифровых устройств, таких как мобильные устройства и т. Д…
  • ➤ 【ЛУЧШИЕ ПАРТНЕРЫ СКРЫТОЙ БЕЗОПАСНОСТИ КАМЕР】 Требуется адаптер питания 5V2A (не входит в комплект). Откройте объектив телефона и вы увидите работающие ИК-светодиоды. – Нажмите «Добавить в корзину» >> Свяжитесь с fupom [@] foxmail [dot] com для получения быстрых услуг.

Создайте собственное ночное видение из обычной камеры

Создайте собственное ночное видение из обычной камеры

Ночное видение – довольно интересный прибор, который всегда восхищал всех умельцев.С наступающей эрой цифровых фотоаппаратов Теперь вы можете построить себе такое устройство из имеющихся в продаже материалов. Сам датчик камеры CCD или CMOS чувствителен к инфракрасному излучению примерно до 1000 нм. Его чувствительность к ИК-излучению искусственно ограничивается с помощью фильтра, блокирующего инфракрасное излучение, до диапазона длин волн, который может видеть человеческий глаз. Поскольку нам нужен датчик, чувствительный к инфракрасному излучению, мы хотим удалить фильтр. Пошагово его удаление вы можете увидеть на фотографиях ниже.Затем мы добавим в камеру инфракрасную подсветку, чтобы превратить ее в камеру ночного видения. В качестве источника инфракрасного света я использовал инфракрасный лазерный диод 808нм 1Вт, работающий с пониженным мощность 500 мВт. Я снабдил диод матовым фильтром, рассеивающим свет. Преимущество лазерного диода – очень высокий КПД. Недостаток в том, что это опасно. Более безопасное освещение можно использовать с инфракрасным прожектором по принципу лампы накаливания (отражатель с фильтром, пропускающий только инфракрасное излучение) или инфракрасный светодиод.Подходящими являются светодиоды с длиной волны около 840 или 850 нм. Также есть светодиоды с длиной волны 940 или 950 нм на рынке, но ПЗС менее чувствительна к этим длинам волн. Вот как вы можете создать активное ночное видение – ночное видение с невидимой инфракрасной подсветкой. Это ночное видение позволяет не только видеть в темноте, но и снимать фотографии или снимать видео в темноте.

Предупреждение!!!
– Лазер IV класса! Невидимое лазерное излучение – опасность серьезного повреждения глаз.Все делаете на свой страх и риск. Я не несу ответственности за любой ущерб, который вы причинили себе или кому-либо еще. Для более безопасной работы используйте другой источник ИК-излучения, чем ИК-лазер.
– Вспышка камеры содержит цепи со смертельным напряжением! конденсатор во фотовспышке может оставаться заряженным до опасного напряжения даже после отключения источника питания (аккумулятора или адаптера).
– Модификация камеры может быть необратимой, и после этого она может стать непригодной для нормального использования.Эта модификация может полностью разрушить камеру.



Камеру я решил перестроить на камеру ночного видения.


Разборка и проверка камеры перед снятием инфракрасного фильтра.


Плата камеры до снятия инфракрасного фильтра (ПЗС-элемент находится с правой стороны).


ПЗС перед снятием инфракрасного фильтра


ПЗС после удаления инфракрасного фильтра


Инфракрасный (ИК) фильтр


После снятия фильтра чувствительность камеры к инфракрасному излучению многократно возрастает. На картинке – инфракрасный светодиод пульта дистанционного управления (вероятно, 940 нм).


Готовая камера ночного видения своими руками с инфракрасной лазерной подсветкой.


Самодельное ночное видение – осталось только закрыть крышку.


Фотографии снятые в полной темноте – фото в цветном режиме.


Больше фото в темноте – перешла в черно-белый режим.


Видео – тестирование самодельной камеры ночного видения. Все это было снято в кромешной тьме!

Добавлен: 4. 4. 2012
дом

Глава 2 – Базовая теория – Источники света – Инфракрасное преобразование, ИК-модификации и учебные пособия по фотографии

Источники света

Источники света имеют решающее значение в инфракрасной фотографии.Ваш выбор источника света может сильно повлиять на снимки, которые вы делаете.

Солнечный свет

Как источник света, солнце является основным источником инфракрасного света. Он излучает видимый свет, инфракрасный свет и ультрафиолетовый свет. Однако дневной свет может быть непредсказуемым из-за меняющихся погодных условий, а облака, как правило, блокируют большую часть инфракрасного спектра. Поэтому лучшие инфракрасные фотографии обычно получаются под прямыми солнечными лучами.

Лампа накаливания

Обычные вольфрамовые лампы излучают больше инфракрасного излучения, чем видимого света; вольфрамовая лампа мощностью 100 Вт излучает только 1 Вт видимого света, но 99 Вт инфракрасного.К сожалению, большая часть инфракрасного света является глубоким инфракрасным излучением и выходит за рамки чувствительности датчиков цифровой камеры. Вам потребуются более высокие настройки ISO и более длительная выдержка, чтобы делать инфракрасные фотографии при вольфрамовой подсветке.

Люминесцентный свет

Флуоресцентные лампы предназначены для экономии энергии и уменьшения нагрева за счет излучения только видимого света. В ближнем ИК-диапазоне все еще излучается немного, но его интенсивность настолько мала, что инфракрасная фотосъемка при флуоресцентном освещении нецелесообразна.

HID свет

Лампы HID (разрядные лампы высокой интенсивности) излучают свет за счет выброса электричества через сжатый газ. Обычно эти фонари используются в таких местах, как торговые центры, спортивные стадионы и уличное освещение. Как и флуоресцентный свет, HID – это прерывистый источник света, то есть он не горит (наоборот, источники постоянного света – солнце, свечи и т. Д. – все горят). Как и другие прерывистые источники света, HID излучает в основном видимый свет и довольно много дальнего инфракрасного света, но, как и люминесцентные лампы, не имеет полезного излучения в ближнем ИК-диапазоне, который используется для инфракрасной фотографии.

Электронная вспышка

Электронные вспышки излучают довольно много света в ближнем ИК-диапазоне, и кроме солнца это наиболее полезный источник света для ИК-фотографии. Фактически, вспышки излучают столько же, а в некоторых случаях даже больше инфракрасного света, чем видимого.

Предыдущий раздел | Следующий раздел
Содержание

Длина волны 850 нм и 940 нм для ИК-осветителей видеонаблюдения

Сегодня в приложениях видеонаблюдения используются две распространенные длины волны ИК-излучения.Длины волн инфракрасного или инфракрасного излучения измеряются в «нм» или нанометрах, которые используются для определения длины волны электромагнитного излучения вблизи видимой части светового спектра. Видимый свет колеблется от 390 до 700 нм. ИК в приложениях видеонаблюдения берет на себя оттуда, обычно 850 нм и 940 нм, что позволяет нам видеть изображения, которые обычно выходят за пределы нашего видимого диапазона, например, ИК-осветитель. Эти ИК-светодиоды используются для создания или улучшения возможностей «ночного видения» для камер видеонаблюдения.

Хотя длины волн ИК-излучения 850 и 940 нм, соответственно, довольно схожи по характеристикам, есть несколько важных отличий, которые стоит отметить. Использование ИК-светодиодов в камерах видеонаблюдения стало обычным явлением, поскольку технологии значительно улучшились, а стоимость снизилась. Как правило, подавляющее большинство камер видеонаблюдения или камер видеонаблюдения чувствительны к длине волны 850 нм. Хотя ИК-свет невидим для человеческого глаза, ИК-светодиоды излучают слабое красное свечение, если смотреть прямо на камеру или источник.

Основным преимуществом длины волны 940 нм является то, что ИК-светодиоды не излучают видимого свечения. Другими словами, они полностью невидимы и могут использоваться в приложениях, которые должны быть более скрытыми. Фактически, многие люди называют их «скрытым IR». Этот тип ИК-излучения также полезен в местах, где красное свечение может быть ошибочно принято за сигнал и не может быть использовано. Недостатком 940 нм является то, что они примерно на 30-40% менее эффективны и освещают меньшее расстояние.

При использовании отдельного или автономного ИК-осветителя, такого как ИК-осветитель LUMI-240, важно убедиться, что ваша камера видеонаблюдения чувствительна к той же длине волны, что и излучатель.Другими словами, если длина осветителя составляет 850 нм, ваша камера видеонаблюдения должна быть чувствительной к этой длине волны. Большинство камер чувствительны к 850 нм. Камеры безопасности 940 нм также доступны, но гораздо реже.

В большинстве камер видеонаблюдения со встроенными ИК-светодиодами используется отсекающий ИК-фильтр, чтобы максимально улучшить различные условия освещения днем ​​или ночью. В дневное время фильтр включен, чтобы отфильтровать инфракрасный свет, таким образом, цветные изображения не искажаются инфракрасным светом.В ночное время отсекающий ИК-фильтр автоматически отключается, чтобы инфракрасный свет попадал в камеру. Камера переключается в ИК-режим (черно-белый), который более чувствителен к инфракрасному свету.

За последние годы ИК-технология

достигла больших успехов, что является большим преимуществом для потребителей и коммерческих пользователей систем видеонаблюдения. SMART IR, технология черной пленки и датчики STARVIS являются одними из новых захватывающих улучшений ночного видения в индустрии наблюдения. Теперь можно видеть на больших расстояниях днем ​​и ночью с помощью мощных ИК-светодиодов и ИК-осветителей.Если вы планируете установку видеонаблюдения, для которой требуется ночное видение, безусловно, полезно понимать доступные вам варианты. В Ellipse Security мы всегда готовы помочь с вашими потребностями в планировании и проектировании.

Есть вопросы?

Позвоните нам по бесплатному телефону 877-880-7728

Мы любим говорить с людьми о камерах наблюдения!

.

Добавить комментарий

Ваш адрес email не будет опубликован.
