Восстановление аккумуляторов (NiMH LiIon LiPo) с помощью зарядного устройства IMax B6

Дата публикации 29.08.2020

Часто при использовании современных электронных средств развлечения и связи (мобильных телефонов, планшетов и ноутбуков) возникает необходимость в восстановлении автономности работы устройства, тоесть его аккумуляторной батареи.

Внимание!!! Все способы восстановления и прочих манипуляций Вы производите на свой страх и риск, соблюдайте технику безопасности и относитесь к данному делу со всей серьезностью. Помните, производители всегда рекомендуют делать замену вышедшего из строя аккумулятора. При проведении манипуляций по зарядке-разрядке следите за температурой аккумулятора, не давайте ему перегреваться. Есть сведения, что перегрев литиевых аккумуляторов может привести к его взрыву!!! Все нижеизложенное опробовано лично мной методом проб и ошибок.

Перед началом восстановления аккумулятора внимательно осмотрите его на предмет вытекания электролита, вздутия, коррозии, повреждения или других дефектов. Если что-либо из этого обнаружено обязательно произведите замену.

Contents

Восстановление никелевых  NiMH аккумуляторов с помощью IMax B6.

Для данных аккумуляторов алгоритм восстановления самый простой ­­– это «циклирование». Необходимо сделать несколько циклов разряда-заряда. При заряде выбираем минимальный ток 0.1А, при разряде оптимальный (обычно близкий к максимальному). Обычно хватает 3 циклов, но Imax B6 позволяет их сделать аж 5. Данный процесс занимает ОЧЕНЬ много времени, в зависимости от емкости аккумулятора может занимать до суток на 1 цикл, так что запаситесь терпением.

В процессе циклирования никелевых аккумуляторов нужно обратить внимание на количество принимаемых mAh (миллиампер часов), если от цикла к циклу их максимальное количество не увеличивается, то аккумулятор можно отправлять в утиль.

Пример: Берем старую NiMH аккумуляторную батарею KNB-29N от переносной радиостанции емкостью 1500mAh и напряжением 7.2V , которую штатное зарядное устройство заряжает очень быстро. Полученного при этом заряда не хватает даже для включения радиостанции.

• Подключаем к АКБ к Imax B6, настраиваем ток заряда 0.1A  ”NiMH CHARGE Man   CURRENT 0.1A”

Заряд аккумулятора NiMH током 0.1A

• Режим разряда 0.2A с автоматической регуляцией напряжения “NiMH DISCHARGE   0.2A AUTO”.

Разряд аккумулятора NiMH током 0.2A

• Выбираем и настраиваем режим “циклирования” – “NiMH CYCLE DCHG>CHG          3″ (режим циклирования, разряд-заряд, количество циклов 3).

Режим циклирования, разряд-заряд, количество циклов 3

После проведения всех процедур АКБ была восстановлена до состояние 1222 mAh с учетом что паспортная емкость новой не намного больше (1500mAh). На фото показан только последний цикл, приходилось выключать Imax B6 поскольку оставлять без присмотра заряжающееся аккумуляторы категорически не советую, времени заняло около двух суток!!!

Восстановление литий-ионных LiIon аккумуляторов 18650 с помощью IMax B6.

Для возвращения к жизни данного типа аккумуляторов подключаем его к Imax’у выбираем режим зарядки для 1 элемента, тип LiIon, ток заряда 0,5A.

• Если у Вас появилось сообщение «Connection Error» (ошибка подключения), вероятнее всего сработал защитный газовый клапан в верхнем колпачке элемента. Причиной этого является нарушение режима зарядки-разрядки, как следствие перегрев и срабатывание клапана. Для возвращения его в рабочее положение необходимо снять бумажное (пластиковое) кольцо вокруг положительного электрода аккумулятора 18650 и тоненьким шилом или часовой отверткой через технологические отверстия со всех сторон его придавить. После этого перейдите к следующему шагу.
• Если Imax B6 выдает сообщение «Low power voltage» (низкое напряжение), необходимо «толкнуть» аккумулятор, для этого переходим в режим заряда никелевых батарей, и начинаем заряжать током в 0.1A до тех пор, пока подаваемое напряжение на аккумулятор не вырастит до минимальных 3-3.1V. Затем опять переходим в режим заряда литий-ионных (LiIon) аккумуляторов и заряжаем как обычно. Так же, если подаваемое напряжение выросло примерно до 1.5V и заряжается дальше примерно в диапазоне 1.3-1.6V и не хочет дальше расти, попробуйте начать цикл зарядки в режиме никеля еще разок. Внимание!!! Если при заряде в режиме NiMH Ваш 18650 начинает сильно греться или на протяжении более 30 минут не набрал более 3х Вольт, срочно отключайте данный аккумулятор и отправляйте его в утиль.

Восстановление литиевых LiIon LiPo аккумуляторов планшетов с помощью Imax B6.

Под восстановлением будем понимать «толчок» аккумулятора. Все планшетные АКБ оснащены контроллерами питания предназначенными для защиты батареи от перезаряда или же «глубокой разрядки». Если всё же аккумулятор был разряжен ниже минимума, контроллер уходит в защиту и подача на его клеммы тока ни к чему не приведет. Для пуска батарейки нам необходимо подать напрямую на аккумулятор минимальный ток 0,1A в режиме заряда никелевых АКБ, довести таким образом напряжение до чуть более 3V и тогда начать заряжать как обычно в режиме LiIon или LiPo.

Восстановление LiIon  аккумуляторов ноутбуков с помощью IMax B6

Внимание!!! Данный способ далеко не всегда срабатывает и подходит далеко не для всех АКБ, но имеет право на существование. Опять же оговорюсь, способ описывает как «толкнуть» батарею ноутбука, которая ушла в защиту из-за сильного разряда. Пробовал этот способ на старых «ацерах» «фуджиках» и «самсунгах», то часто срабатывало, на «HP» нет. Потребуется вскрыть пациента как можно аккуратнее, что бы ничего не повредить и потом можно было всё собрать назад. После вскрытия промерять напряжение на всех банках или парах (в зависимости от  конструкции). Если напряжение на всех банках или парах примерно одинаковое плюс-минус 0,2 вольта, можно смело на всю сборку подать маленький ток в режиме заряда NiMH пока вольтаж на всей сборке не вырастет до минимально допустимого для заряда LiIon и перейдя в этот режим зарядить еще на пару десятков процентов, что бы контроллер АКБ ноутбука гарантировано «разрешил» штатную зарядку. Затем подключаем к ноутбуку и радуемся ожившей батарейке (если повезет). Многие контроллеры аккумуляторных батарей ноутбуков после ухода в защиту необходимо прошивать программатором, но это совсем другая история.

Следующая

СтатьиКак разобрать ноутбук Samsung RV518, инструкция в картинках

Зарядное устройство SkyRC iMAX B6 mini 6A/60W без/БП универсальное (SK-100084)

Зарядное устройство SkyRC iMAX B6 mini 6A/60W без/БП универсальное (SK-100084) – купить оптом в Прямые дистрибьюции

Артикул: SK-100084 Штрихкод: 6930460000798 Бренд: SkyRC (Скай-Эр-Си)

SkyRC iMAX B6 mini – умное универсальное зарядное устройство, позволяющее быстро заряжать и разряжать большинство типов аккумуляторов и батарей, используемых в радиоуправляемых моделях и оружии для страйкбола: Li-Ion, Li-Pol, Li-Fe, NiCd и NiMH. Качественно заряжает и балансирует литиевые батареи, что необходимо для их длительного и безопасного использования.

Похожие

• Зарядное устройство дуо SkyRC Ultimate Duo 30A/1400W без/БП универсальное (SK-100087)

  SK-100087 10100 грн Нет в наличии

• Зарядное устройство SkyRC Ultimate 20A/400W без/БП универсальное (SK-100017-01)

  SK-100017-01 4600 грн Нет в наличии

• Зарядное устройство SkyRC B6 DUO 10A/200Wx2 без/БП двойное универсальное (SK-100038-01)

  SK-100038-01 5700 грн Нет в наличии

• Зарядное устройство SkyRC iMAX B6 5A/50W без/БП универсальное (SK-100002-02)

  SK-100002-02 1800 грн Нет в наличии

SkyRC iMAX B6 mini 6A/60W – улучшенная компактная версия самого популярного в мире зарядного устройства Imax B6. С уменьшением размеров мощность зарядного устройства выросла на 20% и увеличилась функциональность. Из новых функций стоит отметить проверку внутреннего сопротивления аккумуляторов.

SkyRC iMAX B6 mini – умное универсальное зарядное устройство, позволяющее быстро заряжать и разряжать большинство типов аккумуляторов и батарей, используемых в радиоуправляемых моделях и оружии для страйкбола: Li-Ion, Li-Pol, Li-Fe, NiCd и NiMH. Качественно заряжает и балансирует литиевые батареи, что необходимо для их длительного и безопасного использования.

Процесс заряда полностью автоматический и управляется микроконтроллером. Процесс заряда успешно завершается при достижении максимальной ёмкости аккумулятора, что определяется специальными алгоритмами для каждого типа аккумуляторов. Заряд прерывается в случае обнаружения неисправности или при достижении запрограммированного лимита по времени заряда, ёмкости, или по температуре (при использовании опционального датчика температуры). Для NiMh/NiCd аккумуляторов в iMAX B6 mini используется улучшенный алгоритм определения полного заряда – Re-Peak.

Зарядное устройство выполнено в компактном металлическом корпусе и подключается к внешнему источнику постоянного тока 11,0-18,0В: к блоку питания, работающему от сети 220В (приобретается отдельно) либо к автомобильному аккумулятору вдали от возможности подключения к розетке. В отличие от пассивного охлаждения в обычной версии iMAX B6, корпус B6 mini охлаждается кулером с автоматической регулировкой.

Внешний порт подключения к ПК через USB кабель (приобретается отдельно) позволяет полностью управлять процессом заряда с компьютера и просматривать/анализировать графики параметров процесса заряда/разряда через специальное программное обеспечение SkyRC Charge Master.

Возможность подключения внешнего WiFi модуля SkyRC (приобретается отдельно) облегчает использование зарядного устройства, подключаясь к нему через удобное и функциональное ПО для смартфонов iOS/Android по беспроводному соединению WiFi.

Для удобства устройство оснащено встроенной памятью на 10 настроек заряда/разряда батарей. Теперь для работы с аккумулятором нет необходимости вносить все настройки, а достаточно выбрать одну из сохранённых ранее программ.

Оригинальное устройство от производителя SkyRC, известного своей популярной линейкой зарядных устройств Imax. Оригинальность подтверждается голографической наклейкой, серийным номером и специальным проверочным кодом.

• Особенности

  • Компактный размер
  • Максимальный зарядный ток 6А
  • Максимальная мощность 60Вт
  • Встроенный кулер с автоматической регулировкой оборотов
  • Проверка внутреннего сопротивления аккумуляторов
  • Возможность подключения к ПК
  • Возможность подключения WiFi модуля и управления с iOS/Android устройств
  • В комплекте переходники под основные виды коннекторов батарей
  • Проверка реальной ёмкости аккумулятора
  • Балансировка Li-Pol, Li-Ion, Li-Fe батарей
  • Память на 10 профилей заряда/разряда
  • Метод Re-Peak для определение заряда NiMh/NiCd аккумуляторов
  • Для работы дополнительно необходим источник питания 60Вт 11,0-18,0В

• Характеристики

  • Тип: универсальное зарядное устройство
  • Мощность заряда: 60 Вт
  • Кол-во каналов: 1
  • Встроенный БП: нет
  • Ток заряда: 0,1-6 А
  • Ток разряда: 0,1-2 А
  • Ток балансировки: 0,3 А
  • Поддержка LiPo/LiFe/Lilon: 3,7-22,2 В
  • Поддержка NiMH/NiCd: 1,2-18 В
  • Поддержка Pb: 2-20 В
  • Поддержка LiHV: нет
  • Входное напряжение: DC 11-18 В
  • Дисплей: да
  • Охлаждение: пассивное
  • Размеры: 102x84x29 мм
  • Вес: 233 г

Все характеристики:

Зарядное устройство

Тип

Li-Pol | Li-ion | Li-Fe | Li-HV | Ni-MH | Ni-Cad | Pb

Мощность заряда

60 Вт

Кол-во каналов

1

Встроенный БП

нет

Ток заряда

0. 1 — 6 А

Ток разряда

0.1 — 2 А

Ток балансировки

0.3 А

Поддержка LiPo/LiFe/Lilon

3.7 — 22.2 В

Поддержка NiMH/NiCd

1.2 — 18 В

Поддержка Pb

2 — 20 В

Поддержка LiHV

нет

Входное напряжение

DC 11-18 В

Дисплей

да

Охлаждение

пассивное

Размеры

102x84x29 мм

Вес

233 г

Питание

От автомобиля | От аккумулятора | От внешнего БП

Тип силового разъема батареи

Banana 4 мм

Характеристики категории — Rozetka.ua – Запчасти для радиоуправляемых моделей

Вид

Зарядные устройства

Гарантия

1 месяц

Детский возраст

14 лет

Назначение

Универсальные

Страна регистрации бренда

Китай

Страна-производитель товара

Китай

Сведения о товаре:

Страна бренда

Китай

Страна производства

Китай

Рекомендованный возраст

Не для дітей

Материалы

метал, пластик нетокс, гума

Гарантия

1 місяць. Зберігайте етикетку.

Срок хранения

Необмежений

Содержит литиевый аккумулятор

Ні

Условия хранения

у відключеному стані; у місці, що захищене від прямих сонячних променів; подалі від вогню, вологи та дітей певного віку; при температурі -10°C – +30°C.

Предупреждение

Оберігати від механічних ударів; до підключення перевірте налаштування, сумісність і полярність батарей та джерела живлення; не перевантажуйте; не залишати процес заряду без нагляду

Инструкция

Увімкніть зарядний пристрій. Під’єднайте акумулятор силовим та балансувальним кабелем до пристрою дотримуючись полярності. Після зарядки – від’єднайте акумулятор.

Единица измерения

1 шт

Весогабаритные характеристики

Тип упаковки

Коробка

Вес в упаковке

0.416 кг

Длина упаковки

14 см

Ширина упаковки

15 см

Высота упаковки

4.8 см

Размеры упаковки

14х15х4,8 см

Объём упаковки

0. 001 м. куб.

Количество в ящике

30 шт

Размеры ящика

44х32х36,5 см

Объём ящика

0.0514 м. куб.

Загрузки:

• Инструкция SK-100008 Зарядное устройство SkyRC iMAX B6AC (рус.) (формат PDF) 2.12 MB

• Инструкция к зарядным устройствам к радиоуправляемым моделям: общие рекомендации по эксплуатации (укр.) (формат PDF) 188 KB
• Инструкция SK-100084 Зарядное устройство SkyRC iMAX B6 mini (англ.) (формат PDF) 1.87 MB

SKYRC IMax B6 V2 Цифровой ЖК-дисплей Lipo NiMh 3S аккумулятор Зарядное устройство с

Сэкономьте $-55,99

EXHOBBYSKU: 14:29#IMax B6 зарядное устройство

---

Стиль: Зарядное устройство IMax B6

Зарядное устройство IMax B6

зарядное устройство и адаптер

Вариант

Зарядное устройство IMax B6 — 55,99 долл. США Зарядное устройство и адаптер — 68,99 долл. США

Поделитесь этим продуктом

American ExpressGoogle PayMastercardPayPalShop PayUnion PayVisa

Ваша платежная информация защищена. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

Колесная база: винты

Применение: транспортные средства и игрушки с дистанционным управлением

Детали/аксессуары для модернизации: зарядное устройство для балансировки аккумулятора

Принадлежности для инструментов: аккумулятор

Технические параметры: значение 2

Периферийные устройства/устройства дистанционного управления: устройства для зарядки аккумулятора Рекомендуемый возраст: 12+ лет

Детали и аксессуары RC: Батареи – LiPo

Количество: 1 шт.

Происхождение: материковый Китай

Номер модели: S919

Материал: металл

Полноприводный Атрибуты: Аккумулятор

Для типа автомобиля: Автомобили

00002 Фирменное наименование: U-Angel

Imax B6:

IMAX B6 — это новое интеллектуальное многофункциональное зарядное устройство, которое может заряжать и разряжать аккумуляторы Lion, LiPo, LiFe (A123), Pb, NiCd и NiMH. В каком-то смысле он всемогущ. и очень быстро заряжает аккумулятор.

Описание :

*Дельта-пик чувствительности с микропроцессорным управлением.

*Индивидуальная балансировка аккумуляторов Li-ion, LiPo и LiFe с поддержкой Ni-Cd и NiMH с поддержкой

*Большой диапазон токов заряда Функция сохранения, обеспечивает безопасный ток хранения

*Функция ограничения времени

*Контроль входного напряжения. (Защищает автомобильные аккумуляторы в полевых условиях)

*Хранение данных (хранение до 5 пакетов в памяти)

*Обкатка аккумулятора и цикл.

*Поддержка системного аккумулятора нового поколения A123 (Life)

Спецификация:

* Диапазон рабочего напряжения: DC11,0–18,0 В / адаптер переменного тока в постоянный (DC11,0–18,0 В/5 A)
* Питание : Макс. мощность заряда 50 Вт / Макс. мощность разряда 5 Вт Диапазон тока заряда: 0,1~5,0 А
* Диапазон тока разряда: 0,1-1,0 А
* Потребляемый ток для балансировки Li-po: 300 мАч/ячейка
* LiIon/LiPo/ Элементы LiFe: 1–6
* Элементы NiCd/NiMH: 1–15
* Напряжение батареи Pb: 2~20 В
* Вес нетто: 277 г
* Вес брутто в упаковке: 580 г
* Размеры: 133x87x33 мм Сравните с iMAX B5:
* Может заряжать 6-элементный аккумулятор LiPo (B5 может заряжать максимум 5 элементов)
* С функцией разрядки
* A123 Life Charging

ПИТАНИЕ AC 12 В 5A:

• Этот блок питания по своим характеристикам и характеристикам идентичен блоку питания, изначально поставлявшемуся с монитором,

.

• Это высококачественный цифровой блок питания для ЖК-монитора.

• Этот адаптер защитит ваш ценный ЖК-экран как от всплесков, так и от провалов питания, а также отключится, если питание станет нестабильным. Затем он сбрасывается путем отключения и повторного подключения. Он значительно превосходит дешевые похожие адаптеры,
  Защита от короткого замыкания на всех выходах

• Защита от перенапряжения

• 100% испытание на выгорание при полной нагрузке

• Рассчитан на 60 000 часов использования

  Содержимое упаковки :




Сэкономьте $20,00

Сэкономьте $30,00

Сэкономьте $30,00

Сэкономьте $20,00

Сэкономьте $20,00

Сэкономьте $3,00

Как использовать многофункциональное зарядное устройство IMAX B6 для аккумуляторов LiPo — обучающее пособие – Robocraze

Как использовать многофункциональное зарядное устройство IMAX B6 для аккумуляторов LiPo – Конкурсное руководство – Робобезумие перейти к содержанию 9Аккумуляторы 0002 LiPo — самый популярный выбор для тех, кто ищет длительное время работы и высокую мощность.







Плюсы и минусы аккумуляторов LiPo:

Плюсы

1. Литий-полимерные аккумуляторы могут быть практически любого размера и формы, а аккумуляторы LiPo могут быть практически любого размера и веса, а аккумуляторы намного легче.
Аккумуляторы
2. LiPo обладают гораздо большей емкостью, что позволяет им удерживать гораздо больше энергии.
Аккумуляторы
3. LiPo обеспечивают гораздо более высокую скорость разряда.

Минусы

1. Батареи LiPo имеют более короткий срок службы, чем батареи NiMH/NiCd. LiPo в среднем всего 300–400 циклов.
2. Чувствительный химический состав батарей может привести к возгоранию, если батарея проколется и попадет в воздух.
Аккумуляторы
3. LiPo требуют особого ухода при зарядке, разрядке и хранении. Необходимое оборудование может быть дорогим.

Терминология LiPo батареи

1. Напряжение/количество элементов

Аккумулятор LiPo имеет номинальное напряжение 3,7 В. На батарее количество ячеек помогает нам найти напряжение батареи. S означает серию.



Следовательно, если на аккумуляторе написано 6S, значит в нем 6 ячеек последовательно. Это означает, что напряжение, обеспечиваемое батареей, будет 6 X 3,7 В = 22,2 В (последовательно добавляется напряжение).



Аккумуляторы LiPo полностью заряжены, когда они достигают напряжения 4,2 В на элемент. Некоторые аккумуляторы могут иметь другое описание, например, 3С3П. Это означает, что всего в батарее 6 ячеек, 3 последовательно и 3 параллельно.



Точно так же, как при последовательном соединении добавляется напряжение, при параллельном подключении увеличивается емкость. Если мы предположим, что емкость каждой ячейки равна 5200 мАч, 3S3P будет означать, что общая батарея имеет 3×3,7 = 11,1 В, а общая емкость составляет 5200 + 5200 = 10400 мАч.



Напряжение аккумуляторной батареи по существу будет определять, насколько быстро будет двигаться ваш автомобиль. Напряжение напрямую влияет на скорость вращения электродвигателя (бесщеточные двигатели рассчитаны на кВ, что означает «об/мин на вольт»). Таким образом, если у вас есть бесщеточный двигатель с номинальным напряжением 3500 кВ, этот двигатель будет вращаться со скоростью 3500 об/мин на каждый подаваемый на него вольт. На батарее 2S LiPo этот двигатель будет вращаться примерно 25,900 об/мин. На 3S он будет вращаться со скоростью 38 850 об/мин.

Таким образом, чем выше напряжение, тем быстрее вы будете двигаться.

2. Емкость

Емкость батареи в основном является мерой того, сколько энергии может удерживать батарея. Думайте об этом как о размере вашего топливного бака.



Единицей измерения здесь являются миллиампер-часы (мАч). Это говорит о том, сколько можно разрядить батарею, чтобы разрядить ее за один час.



Например, если батарея имеет номинальную емкость 5200 мАч, это означает, что она полностью разрядится за 1 час, если от нее непрерывно потребляется 5,2 А (5200 мАч = 5,2 Ампер-час).

3. Скорость разряда

Рейтинг C – это просто мера того, насколько быстро батарея может безопасно разряжаться без вреда для нее.



Одна из вещей, которая усложняет это, заключается в том, что это не отдельный номер; это требует, чтобы вы также знали емкость батареи, чтобы в конечном итоге определить безопасное потребление тока («C» в рейтинге C на самом деле означает емкость).



Как только вы узнаете емкость, это в значительной степени простая математическая задача. Взяв приведенный выше пример, если батарея имеет номинал разряда 35C, ее можно безопасно разряжать при 35×5,2=182A.



Для большинства аккумуляторов предусмотрена отдельная скорость безопасного разряда и скорость резкого разряда. Так что имейте это в виду при использовании LiPo.

Правильный уход за батареями LiPo

Батареи Lipo требуют надлежащего ухода, иначе они могут нанести вред пользователю. Вот некоторые из этих требований:

1. Аккумуляторы LiPo требуют особого ухода, они заряжаются с использованием системы, называемой постоянным током/постоянным напряжением. По сути, зарядное устройство будет поддерживать постоянный ток или скорость заряда до тех пор, пока батарея не достигнет пикового напряжения (4,2 В на элемент в аккумуляторной батарее). Затем он будет поддерживать это напряжение, уменьшая ток. С другой стороны, NiMH и NiCd аккумуляторы лучше всего заряжаются с использованием метода импульсной зарядки. Зарядка литий-полимерных аккумуляторов таким образом может привести к повреждению, поэтому важно иметь совместимое с литий-ионными аккумуляторами зарядное устройство.


2. Вторая причина, по которой вам нужно зарядное устройство, совместимое с LiPo, это балансировка. Балансировка — это термин, который мы используем для описания процесса выравнивания напряжения каждой ячейки аккумуляторной батареи.


3. Мы балансируем LiPo батареи, чтобы каждая ячейка разряжалась одинаково. Это помогает с производительностью батареи.


4. Самая безопасная скорость заряда для LiPo аккумуляторов составляет 1С.
5. Аккумулятор LiPo никогда не должен разряжаться ниже 3 В.


6. Их также следует хранить в огнеупорном контейнере. Как я упоминал выше, большинство людей склонны оставлять свои LiPo в сумке, поскольку они портативны и защищают вашу мастерскую от возгорания в случае возгорания LiPo. Я также видел, как люди использовали пустые ящики из-под боеприпасов, несгораемые сейфы и керамические цветочные горшки. Все, что у вас есть (или вы можете купить), что предотвратит распространение огня, будет стоить того маловероятного случая, когда произойдет что-то неблагоприятное.



Выбор подходящего зарядного устройства

Глядя на приведенные выше разделы, должно быть ясно, что зарядные устройства LiPo играют решающую роль в правильном функционировании и также влияют на срок службы батареи.

В нашем магазине вы можете найти зарядное устройство iMAX B6, которое адекватно работает с батареями LiPo. Зарядное устройство iMAX B6 имеет различные режимы для зарядки различных типов аккумуляторов, таких как NiCd, NiMH, LiFe, LiHV и т. д. Мы сосредоточимся исключительно на функции балансировки заряда LiPo этого зарядного устройства. В предыдущем разделе мы упомянули метод зарядки постоянным напряжением/постоянным током для аккумуляторов LiPo. Это зарядное устройство включает эту функцию под названием «баланс заряда».



Технические характеристики:

• Входное напряжение: 11–18 В
• Мощность цепи: макс. зарядка: 50 Вт / макс. разрядка: 5 Вт
• Диапазон зарядного тока: 0,1–5,0 А
• Диапазон тока разряда: 0,1–1,0 А
• Ni-MH/NiCd элементы: 1-15
• Литий-ионные/полиаккумуляторы: 1-6
• Pb напряжение батареи: 2-20В
• Размеры: 133x87x33 мм



Шаги для зарядки LiPo аккумулятора с помощью зарядного устройства iMAX B6:

1. Выберите подходящий настенный адаптер для зарядного устройства, выходное напряжение должно быть в диапазоне 11–18 В, а на другом конце должен быть цилиндрический разъем постоянного тока, который будет вставлен в зарядное устройство B6. (Примечание. Номинальный выходной ток зарядного устройства определяет скорость зарядки аккумулятора, поэтому, если вы хотите заряжать аккумулятор с высокой скоростью, убедитесь, что сетевой адаптер подходит для этой задачи.
2. После включения зарядного устройства вы должны увидеть, что зарядное устройство находится в режиме зарядки LiPo. Не заряжайте аккумулятор в этом режиме, он не предназначен для аккумуляторов LiPo. Нажмите кнопку INC один раз, и зарядное устройство должно перейти в режим сбалансированной зарядки LiPo.
3. Каждая батарея поставляется с разъемом JST-XH, который используется для контроля состояния батареи с помощью монитора батареи. На боковой стороне зарядного устройства B6 вы можете увидеть порты, которые могут вместить этот разъем. Зарядное устройство B6 способно заряжать аккумуляторы номиналом от 2S до 6S. Вставьте разъем JST аккумулятора в зарядное устройство.
4. С помощью разъема, входящего в комплект поставки, подключите положительный и клеммы аккумулятора к зарядному устройству. Всегда сначала подключайте отрицательную клемму. При подключении положительной клеммы могут быть небольшие искры, но не беспокойтесь об этом.
5. После подключения нажмите кнопку СТАРТ один раз, вы увидите мигающую скорость зарядки, установите скорость зарядки соответствующим образом (например, если ваш адаптер может обеспечить 1 А, не превышайте скорость зарядки 0,5 А). Как только это установлено, снова нажмите кнопку СТАРТ, это заставит мигать напряжение батареи. Увеличьте или уменьшите это с помощью кнопок INC и DEC и установите соответствующим образом. После этого нажмите и удерживайте кнопку СТАРТ, вы услышите звуковой сигнал, и батарея начнет заряжаться (Примечание: если есть какие-либо ошибки с подключением, будет отображаться ошибка).

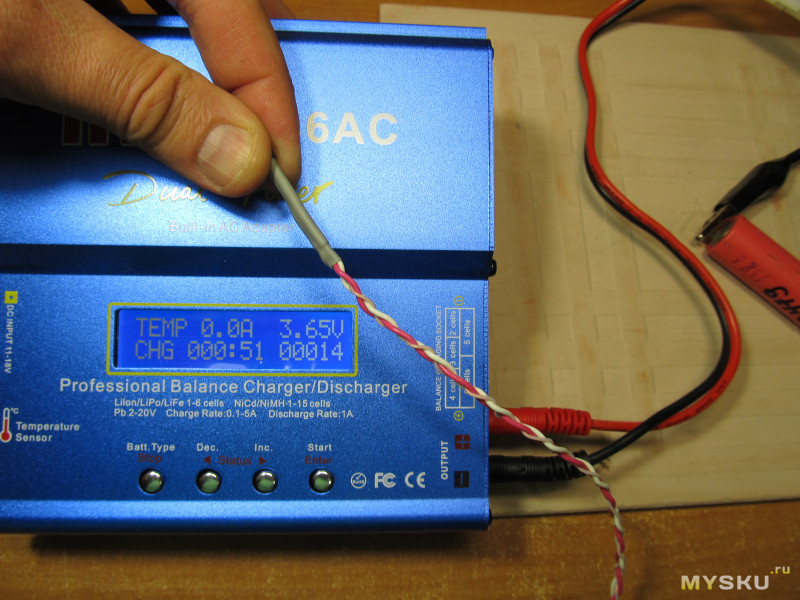

6. Чтобы проверить заряд отдельного элемента, нажмите кнопку INC один раз во время зарядки аккумулятора.
7. Всегда контролируйте зарядку батареи, ее можно остановить в любой момент с помощью кнопки STOP.

Утилизация аккумуляторов LiPo

Прежде чем утилизировать LiPo аккумуляторы, убедитесь, что срок гарантии истек. Некоторые компании предоставляют годовую гарантию на замену, которой вы можете воспользоваться, но большинство гарантий будут аннулированы, если вы выполните следующие шаги, прежде чем обращаться за гарантийной заменой.

Шаги по безопасной утилизации LiPo:

1. Разрядите LiPo батарею настолько глубоко, насколько это возможно: это можно сделать разными способами. Большинство компьютеризированных зарядных устройств LiPo имеют функцию разрядки. Если у вас нет зарядного устройства с функцией разрядки, вы можете разрядить аккумуляторную батарею в своем автомобиле. Имейте в виду, что при этом вы рискуете возгореться и потенциально повредить свой автомобиль, поэтому позаботьтесь о наличии необходимого защитного оборудования.
2. Поместите LiPo в ванну с соленой водой. Смешайте поваренную соль с небольшим количеством теплой (не горячей) воды. Добавляйте соль до тех пор, пока она не перестанет растворяться в воде. Убедитесь, что все провода полностью погружены в воду. Соленая вода обладает очень высокой проводимостью и, по существу, закорачивает аккумулятор, еще больше разряжая его. Оставьте аккумулятор в ванне с соленой водой не менее чем на 24 часа.
3. Проверьте напряжение LiPo. Если напряжение батареи 0,0 В, отлично! Переходите к следующему шагу. В противном случае поместите его обратно в ванну с соленой водой еще на 24 часа. Продолжайте делать это, пока батарея не достигнет 0,0 В.
4. Выбросьте аккумулятор в мусорное ведро. Правильно – в отличие от NiMH и NiCd аккумуляторов, LiPo не опасны для окружающей среды. Их без проблем можно выкинуть в мусор.



Возьмите зарядное устройство B3 здесь


Читайте также — Все о литий-полимерных батареях (LiPo)

Robocraze

27 апреля 2019 г.

Вам также может быть интересно прочитать:

– Robocraze –

Как работают ЖК-дисплеи

– Robocraze –

Руководство для начинающих по поплавковым выключателям

– Robocraze –

Руководство для начинающих по биомедицинским датчикам

---

Вернуться к сообщению ` : “”} ` константная выдержка = document.
