Стрелочный индикатор для усилителя мощности. VU meter P-78WTC-BGB-S106
Всем привет, сегодня рассмотрим красивый стрелочный индикатор уровня сигнала для звукового усилителя мощности. Когда-то в аналоговые времена это был полезный индикатор перегрузки, а сейчас, это просто антуражное украшение звуковой аппаратуры.
Согласитесь, есть что-то завораживающее в движении стрелок в такт музыке, а если они еще мягко подсвечены, то создается теплая ностальгическая атмосфера, как в те времена, когда аппаратура звучала иначе.
Некоторые производители применяют стрелочные индикаторы уровня до сих пор, например элитный McIntosh:

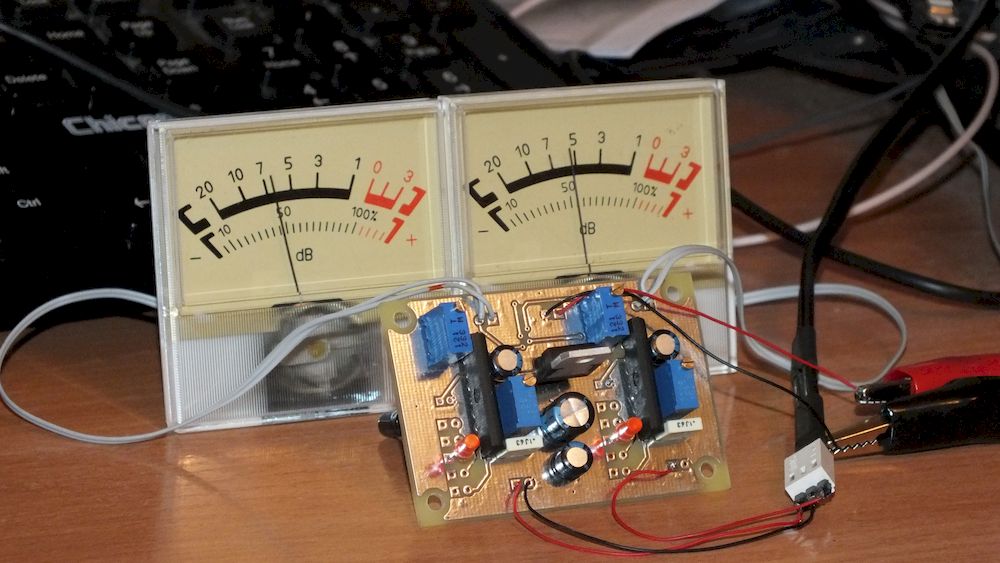

Один из моих первых самодельных усилителей был со стрелочными индикаторами:
индикаторы эти я покупал на ebay в 2010 году, а драйвер там был на отечественной микросхеме К157ДА1.
Позднее я применял круглые индикаторы, когда делал бумбокс в ретро стиле:
Посмотрим теперь на современное китайское видение, каким должен быть стрелочный индикатор сигнала.
Начнем с упаковки, тут это важный момент, так как прибор хрупкий:
Вполне надежно.
Доставка ТК
Достаем индикатор:
Он сдвоенный, два канала находятся в одном корпусе. Отградуирован -40…+3 Дб.
Технические характеристики:
Материал крышки: PMMA + PS
Модель: P-78WTC-BGB-S106
Размер: около 15,4 смx 1,8 см x 4,6 см
DCR = 650Ω +-10%, если = 500uA +-10%
Лампа: белый свет x 3 шт.
Светодиодный светильник напряжение: 12 В постоянного тока
(С резистором для ограничения тока для защиты светодиодов)
Внешний вид индикатора:
Размер паза под установку: 150х32 мм. 18 мм от нижней плоскости корпуса до низа видимой части.
Корпус состоит из двух частей, сам индикатор и отражающая пластина подсветки сзади, части скреплены между собой скотчем.
В корпусе усилителя индикатор можно крепить на термоклей или прижимать уголком.
Выступает видимая часть от корпуса на 3 мм.
Сзади расположены подключения:
Посередине планка с контактами для подачи питания на светодиоды подсветки. Не забываем, что нужен токоограничивающий резистор для питания светодиодов.
Я поначалу подключил 12 В и сразу спалил светодиоды (там плоские 3 мм шириной), русские люди сначала сломают, а потом читают инструкцию… Так вот, защиты «от дурака» нет, поэтому про резистор не забываем. Я поставил 10к при питании 12 В.
Можно вообще снять отражающую пластинку с подсветкой, и сделать подсветку на дампах накаливания или мощных LED диодах.
Видны катушки измерителя:
Это по сути амперметр стрелочный.
Масса прибора на всякий случай:
Работа подсветки в темноте:
Голубой цвет подсветки любимый в Китае))
Можно поиграть с резистором и повысить яркость диодов:
Сам по себе стрелочный индикатор уровня работать не будет, ему нужен драйвер.
Я использую бюджетные платки на микросхеме TA7318:
Эта платка работает от 12 В, к ней подключается входной сигнал, а она управляет стрелочными индикаторами и их подсветкой.
Вот так «залипательно» двигаются стрелки:
Видео работы индикатора:
на ЯД
Этот индикатор будет хорошим украшением корпуса самодельного усилителя, но нужно «позаморачиваться» с подсветкой.
Спасибо за просмотр. Удачных покупок!
Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Завораживающие стрелочки! Пара стрелочных индикаторов TN 90A S0160 для аудиоусилителя мощности / Hi-Fi и цифровой звук / iXBT Live
Для работы проектов iXBT.com нужны файлы cookie и сервисы аналитики. Продолжая посещать сайты проектов вы соглашаетесь с нашей Политикой в отношении файлов cookie
Сегодняшний пост посвящен стрелочным индикаторам уровня (VU meter) для усилителя мощности.
Когда аудио тракт был аналоговым, это был полезный прибор показывающий перегрузку, сейчас это больше атмосферное украшение аудио аппаратуры. Некоторые именитые производители применяют стрелочные индикаторы уровня до сих пор, даже в цифровых усилителях.
Содержание
- Технические характеристики
- Упаковка и комплектация
- Внешний вид
- Использование
- Заключение
Технические характеристики
- Тип: VU Meter
- Модель: TN-90A-BGB-S0160
- Материал: ABS
- Цвет шкалы: зеленый
- Чувствительность по току до: 1000uA±10%
- Сопротивление: 650Ω±10%
- Подсветка 3.0-3.2 В 20 мA
- Размеры: 90x70x29.5 мм
- Видимая часть: 85х45 мм
Упаковка и комплектация
Стрелочный индикатор прибор нежный и хрупкий, упаковка должна быть соответствующая. Тут с этим все в порядке — упаковка надежная. В комплекте только индикатор уровня. Есть варианты лотов с драйвером.
Внешний вид
Это достаточно крупные стрелочные индикаторы уровня.
Панельный монтаж. Видимая часть размером 85х45 мм, выступает на 3 мм. От низа корпуса до начала шкалы 21 мм. Масса 60 г. Тут шкала зеленая на черном фоне, а у TN 90A есть еще белая на черном фоне (под стиль Denon).
Корпус прибора состоит из двух частей, сам индикатор со шкалой и отражающая акриловая пластина сзади, части скреплены между собой скотчем. Светодиоды светят в торец пластины, тем самым получается равномерное освещение шкалы.
Сзади выведены выводы собственно амперметра и хвостики светодиодов подсветки (их два штуки). Удобно, что есть информация о параметрах индикатора и подсветки. Не забываем, что нужен токоограничивающий резистор для питания светодиодов. Бывают версии стрелочных индикаторов с подсветкой шкалы лампами накаливания.
Сравним эту модель с сдвоенным стрелочным индикатором в едином пластиковом корпусе. Модель P-78WTC-BGB-S106. Там подсветка уже на трех светодиодах.
Как мне кажется, отдельные индикаторы на каждый канал проще в плане дизайна передней панели.
И зеленая (даже изумрудная) шкала смотрится выгоднее голубой.
Использование
Сначала разберемся с подсветкой. Питание на светодиоды будет 12 В, рассчитываем токоограничевающий резистор и собираем.
Проверяем подсветку. Получилось средне по яркости, то что нужно.
Стрелочный индикатор уровня в усилителе не работает сам по себе, ему нужен специальный драйвер. Были платы на отечественной микросхеме К157ДА1. Я использую китайские реализации на специализированной микросхеме TA7318 от Toshiba Semiconductor. Эти платы недорогие, универсальные по питанию и выдают напряжение 12 В для подсветки индикаторов. Плата подключаются к линейному входу или силовому выходу и калибруется по размаху.
Подключаем для теста индикаторы. Проводов много, но если их свить и нормально закрепить в готовой конструкции, мешать они не будут. Потребление тока при работе платы драйвера очень маленькое, для питания подойдет даже маломощный источник питания.
Остается только откалибровать их в готовом усилителе.
А вот так это происходит в работе, стрелки качаются в такт музыки и можно оценить мощность в конкретный момент:
Заключение
Такие индикаторы будут интересным украшением самодельного усилителя. Я покупал их под этот корпус. В нем будет собран проект интересного усилителя, следите за обзорами…
Покупал тут В лоте 1 шт., для стерео нужна пара.
Подборки интересных товаров по данной теме:
- Подборка стрелочных индикаторов (VU meter) в DIY усилитель мощности
- Подборка корпусов со стрелочными индикаторами
- Подборка проверенных плат усилителей для DIY
Спасибо за внимание. Удачных покупок!
