Инфракрасная паяльная станция какую выбрать: Инструкция по выбору инфракрасной паяльной станции от Суперайс

Подбор популярных ИК паяльных станций для BGA корпусов от Суперайс

Выбор инфракрасных паяльных станций для BGA в последнее время очень велик, чем же они отличаются и какую паяльную станцию выбрать.

Конечно, часто имеется непосредственная связь, функционал-цена, в этой статье попробуем понять, какая же все-таки лучше.

Время чтения: 9 минут

Автор статьи — Андрей Кириченко

Разновидности паяльных станций

Важное в статье:

• Категории паяльных станций
• Ключевые характеристики
• Бюджетные станции
• Ly M770
• YIHUA-1000A и YIHUA-1000B
• ACHI IR 6500 и Dinghua IR6500 (DH-A01R)
• Полупрофессиональные станции
• Ly IR8500
• Dinghua DH-A1L-C
• Dinghua DH-5830
• Профессиональные станции
• Dinghua DH-A2
• Dinghua DH-A2E
• WISDOMSHOW WDS-620
• Подведем итоги

Для начала стоит разделить приборы на три категории:

1. Бюджетные, для начинающих радиолюбителей не очень сложных задач, хотя такими приборами можно пользоваться вполне успешно;
2. Полупрофессиональные, подходят для опытных пользователей, выполняют большую часть работ в сервисном центре по ремонту компьютерной техники и мобильных телефонов;
3. Профессиональные, здесь цена отходит на второй план, применяется скорее для крупных мастерских, больших нагрузок, а также сложных задач, например, BGA чипов, имеющих очень малый размер.

Основные параметры

Деление конечно условно и не претендует на истинность, но возможно так будет проще понять, на какую группу ориентироваться.

Начать стоит с описания основных параметров для перепайки BGA чипов.

Мощность — подразделяется на мощность нижнего, верхнего нагревателей, если мощность верхнего обычно отличается не очень сильно, то у нижнего может быть заметно разной. По большому счету, «чем больше, тем лучше», но при условии корректного термоконтроля.

Тип нагревателя — чаще это керамический ИК нагреватель, иногда карбоновые, в простом варианте нижний нагреватель управляется от одного контроллера, в более сложных разделен на зоны с разной температурой.

Размер устанавливаемых плат — выбирают исходя из специфики работы, но существует как максимальный, так минимальный размер плат, потому не всегда станция для работы с большими материнскими платами подойдет для ремонта очень компактных плат.

Размер устанавливаемых чипов — зависит от верхнего нагревателя, здесь есть как максимальные, так минимальные размеры. Максимальный размер критичен, но для плат с высокой плотностью, особенно мобильных телефонов, может быть критичен и минимальный размер.

Термоконтроль — у самых дешевых моделей может быть просто по достижении температуры, но даже у немного более дорогих ставят ПИД-контроллеры, которые более корректно следят за температурой, не дают её «выбегать» после достижения установленной.

Поддержка работы с термопрофилями — нагрев чипа и платы — это не просто достижение заданной температуры, а многоступенчатый плавный прогрев, последующее охлаждение, температура на каждом этапе отличается для разных чипов, несоблюдение термопрофиля может привести как к непропаю, так к выходу чипа из строя.

Управление — у простых приборов просто задаются конечные температуры, те что посложнее уже могут подключаться к компьютеру, у более дорогой своей памяти, возможность изменения режимов. По большому счету наличие своей памяти — это удобство и для экономии подключают к ПК по USB или RS232.

Дополнительные функции — либо специфичны, либо менее востребованы, больше отражаются на удобстве работы, как пример, камера и монитор для наблюдения за процессом, линейный вентилятор обдува, вспомогательные аксессуары.

Бюджетные станции

Выбрать лучшую станцию из большого ассортимента очень сложно, тем более что влияет спектр задач, поставленных перед ней, нагрузка и конечно стоимость, но давайте все-таки попробуем, начнем с бюджетного сегмента.

Ly M770

Единственное достоинство перед остальными это цена, весь функционал будет вторичен. Но не стоит говорить, что станция плохая, она бюджетная и свой определенный круг задач она, конечно, выполнит, но местами это будет либо не очень удобно, либо где-то не так правильно, в основном из-за отсутствия поддержки термопрофилей. Возможно для пользователей, кто сильно ограничен в средствах, но уже хочет греть платы не на утюге, а пользоваться специализированным устройством, ну или иметь базу для доработок.

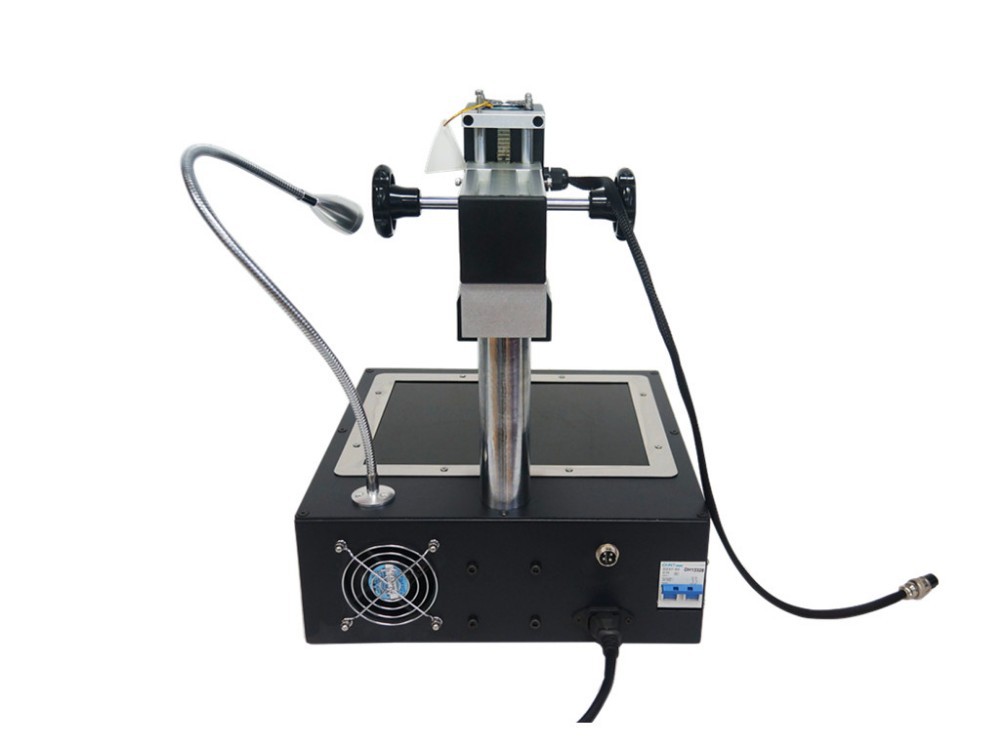

Инфракрасная паяльная станция для BGA корпусов Ly M770

YIHUA-1000A и YIHUA-1000B

К некому компромиссному варианту относятся YIHUA-1000A и YIHUA-1000B. Обе кроме стола для работы с BGA чипами имеют в качестве дополнения паяльник, а вторая также оснащена термофеном, потому является устройством «три в одном».

Единственным существенным недостатком данной серии то, что они имеют только ПИД-регулятор без возможности подключения к компьютеру и отсутствию поддержки термопрофилей.

Инфракрасная паяльная станция для BGA корпусов YIHUA-1000A и YIHUA-1000B

ACHI IR 6500 и Dinghua IR6500 (DH-A01R)

Более интересными являются ACHI IR 6500 и Dinghua IR6500 (DH-A01R), тем более что фактически это одна и та же станция с косметическими отличиями. Здесь функций немного больше, самой основной из них, поднимающих эти станции на уровень выше, является возможность подключения к ПК, работа с термопрофилями. Но любой комфорт, пусть даже правильная работа, всегда стоит дополнительных денег, потому они стоят заметно дороже, чем Ly M770, являются верхними для бюджетного сегмента.

Инфракрасная паяльная станция ACHI IR 6500 и Dinghua IR6500 (DH-A01R)

Полупрофессиональные станции

Ly IR8500

В этом разделе можно начать с модели Ly IR8500, имеется подключение к ПК, а также работа с платами размера до 400х305мм. При этом она очень похожа на ACHI IR 6500 и Dinghua IR6500 (DH-A01R) которые дешевле при сопоставимом функционале.

Профессиональная ремонтная станция LY IR-8500 с двумя независимыми зонами нагрева

Dinghua DH-A1L-C

Куда как более заметные отличия имеет Dinghua DH-A1L-C, хорошая модель, приличный функционал, даже оснащена монитором для наблюдения за процессом пайки. Но к сожалению дополнительный функционал поднял цену, при этом дав только возможность наблюдения. На неё имеет смысл обратить внимание в случае если вам действительно нужен отдельный монитор, существуют менее дорогие аналоги без данной функции.

Инфракрасная паяльная станция Dinghua DH-A1L-C для больших плат с системой контроля термопрофиля в реальном времени и камерой

Dinghua DH-5830

Ближайшим аналогом Dinghua DH-A1L-C является модель Dinghua DH-5830. Она несколько дешевле, не имеет отдельного монитора, но также как DH-A1L-C работает с заранее настроенными сохраненными термопрофилями, большую мощность нагревателей, широким диапазоном размеров плат и прогреваемых чипов (от 2х2мм до 80х80мм).

Конвекционная инфракрасная паяльная станция Dinghua DH-5830 с тремя независимыми зонами нагрева и высокой термостабильностью

При этом Dinghua DH-5830 сохранила одну из возможностей своей расширенной версии — двухзонный нижний подогрев, облегчающий работу с BGA чипами, по соотношению цена/функционал выглядит интереснее предыдущих двух моделей.

Двухзонный нижний подогрев инфракрасной паяльной станции Dinghua DH-5830

Кроме того, обе имеют широкой вентилятор, увеличивающий равномерность охлаждения печатной платы и снижающий шанс деформации.

Встроенный вентилятор охлаждения инфракрасной паяльной станции Dinghua DH-5830

Профессиональные станции

Dinghua DH-A2

В классе профессиональных станций будет также показано три варианта, начну с модели Dinghua DH-A2.

Прежде всего, выделяется наличием монитора, причем установленного не просто для наблюдения, а в целях удобного позиционирования чипа во время монтажа на плату. При этом станция работает с платами размером до 450х430мм, что весьма много. Конечно, DH-A2 умеет работать с термопрофилями, запоминать их, точно удерживать установленную температуру.

Инфракрасная паяльная станция Dinghua DH-A2 с точной системой оптического позиционирования, камерой визуализации и монитором

Dinghua DH-A2E

Но с учетом относительно небольшой разницы в цене можно обратить внимание на Dinghua DH-A2E, которая практически полная копиея предыдущей за исключением типа нагревателя.

Здесь он карбоновый, что увеличивает срок службы, повышает равномерность прогрева, а также положительно сказывается на качестве пайки и более стабильных результатах, что с учетом текущих цен на чипы позволяет в некоторой степени экономить.

Инфракрасная станция для пайки Dinghua DH-A2E

WISDOMSHOW WDS-620

При всем указанном выше на первое место среди профессиональных имеет смысл поставить менее дорогую модель, речь пойдет о станции для пайки BGA чипов WISDOMSHOW WDS-620.

Эта модель немного проигрывает Dinghua DH-A2 и Dinghua DH-A2E, но по большей части только в плане размеров устанавливаемых плат, здесь он составляет 400х380мм. Но это не так критично, так как такой размер перекрывает большую часть размеров материнских плат, особенно от ноутбуков и уж точно его с запасом хватит для ремонта видеокарт, а ведь это наиболее часто востребованная область.

При этом WDS-620 может работать с чипами размером от 0. 8х0.8мм до 50х50мм, вполне подходит даже для замены весьма габаритных i7-11800H.

Инфракрасная паяльная станция для PCB WISDOMSHOW WDS-620

Подведем итоги

Думаю, вы заметили, что лучшим не всегда бывает самая дорогая модель в своем классе, а оптимальная по соотношению функционал/цена. Вызвано это тем, что производители предлагают доплатить за функцию, которая не сильно будет востребована в большинстве задач. Конечно, это не относится к специфическим задачам, где выбор приборов меньше, а цена уходит на второй план.

Места в классах можно распределить следующим образом:

Бюджетные паяльные станции — ACHI IR 6500 и Dinghua DH-A2E, они дороже, но имеют поддержку работы с термопрофилями. К ним вплотную стоят YIHUA-1000A и YIHUA-1000B за то, что это устройства «два в одном», «три в одном», могут быть удобны, потому здесь надо выбрать, что вам важнее.

Средний класс — Dinghua DH-5830, много функций, память термопрофилей, работа без компьютера, но при этом доступная цена. Можно сказать, что у DH-5830 нет ничего лишнего.

Профессиональные паяльные станции— Здесь на первое место вышла WISDOMSHOW WDS-620 из-за цены, она не содержит функций, которые будут редко востребованы. Близко к ней находится модель Dinghua DH-A2E, она также будет неплохим выбором, но проявит себя, только если вам надо работать с платами большого размера.

Как выбрать паяльную станцию ​​BGA

Массив шариковой сетки (BGA) упаковка для поверхностного монтажа интегральных схем. Корпуса BGA имеют больше соединительных контактов, чем плоские или двухрядные корпуса, поэтому на них можно постоянно устанавливать такие устройства, как микропроцессоры.. Переделка BGA – это операция по ремонту или повторной полировке BGA.. Мы демонтируем, а затем повторно паяем электронные компоненты для поверхностного монтажа.. Пакетная обработка не может восстановить одно устройство. Следовательно, нам нужен квалифицированный персонал, который использует соответствующее оборудование для замены неисправных компонентов. Мы используем термовоздушную станцию ​​или термофен для плавления припоя и нагревательных устройств., а затем мы используем специализированные инструменты для сбора и размещения крошечных компонентов. Так, Переделка BGA более рентабельна, чем производство новых BGA. Следовательно, этот метод выгоден в отрасли.

Процесс восстановления BGA

Нам нужна специальная установка, если мы используем переделку BGA для промышленных приложений.. Переделка BGA требует высококвалифицированного и хорошо обученного персонала, знающего, как работать со сложными инструментами.. Этапы переделки BGA:,

1. Удаление компонентов

Перед снятием любого компонента перед восстановлением BGA требуется предварительный нагрев.. Мы прикладываем локальное тепло к верхней части компонента, и припой плавится.. Затем мы удаляем компонент из BGA с помощью вакуума..

2. Правка площадки и удаление припоя

На этом шаге требуются приспособления для удержания компонента, пока открытый припой обращен вверх. . Затем компонент удерживается в плоском состоянии за счет вакуума снизу., а вакуум сверху позволяет удалить остатки припоя..

3. Крепление компонентов и повторная пайка

После того, как мы удалили компоненты и очистили сайты, затем следующий и последний шаг – повторная пайка. На этом этапе, мы повторно прикрепляем отремонтированные или замененные компоненты к BGA с помощью пайки. Дополнительным методом является погружение припоя., где мы окунаем BGA в заранее определенное приспособление для пайки.

Распространенные ошибки переделки BGA

Переделка BGA в основном зависит от науки, но искусство также играет важную роль. Оператор должен обладать глубокими знаниями в области доработки и умелыми руками обращаться с хрупкими компонентами.. Это делает BGA Rework одним из самых сложных и сложных производственных процессов..

Вот шесть распространенных ошибок BGA Rework, которых вы должны избегать,

1. Несоответствующее обучение оператора

Мы не можем достаточно подчеркнуть это. Специалисты по ремонту BGA должны иметь большой опыт, иметь соответствующую подготовку, и развитые навыки. Специалист по ремонту BGA должен разбираться в инструментах, использованный материал, этапы процесса, и задействованные параметры. Технический специалист должен уметь оценивать прогресс переделки BGA и соответствующим образом масштабировать его.. Он должен уметь распознавать признаки отклонения процесса от графика..

2. Неадекватный выбор оборудования

Вы должны использовать правильные инструменты для безупречной работы, То же самое и с переделкой BGA. Оборудование должно иметь желаемую гибкость и сложность.. Это должно позволить поддерживать предсказуемую, повторяемый, и контролируемый процесс.

Это включает в себя надежность отвода тепла в соответствии с требованиями технологического процесса., терморегулирование и зондирование с обратной связью, и возможности обращения для замены и удаления. Так, вы должны использовать лучшее доступное оборудование, потому что это напрямую связано с качеством переделки BGA.

3. Плохое развитие профиля

Профиль переделки BGA очень важен, и вы не сможете добиться повторяемого и успешного процесса переделки BGA без этого.

Плохо развитый тепловой профиль может привести к повреждению сборки или компонентов BGA.. Это может привести к необходимости дополнительных циклов доработки., что может быть очень дорого. Следовательно, оператор должен разработать отличные профили с особой тщательностью, используя правильное размещение термопар и анализируя предоставленные ими данные..

4. Неправильная подготовка

Перед нанесением первого цикла нагрева на участок доработки нам необходимо тщательно подготовиться.. Это включает удаление влаги из сборки BGA для предотвращения последующих проблем и удаление / защиту соседних термочувствительных компонентов для предотвращения непреднамеренного оплавления или повреждения..

Нам нужно заранее принять много решений, что существенно влияет на переделку BGA. К ним относятся, следует ли использовать паяльную пасту. , выбор правильного трафарета для паяльной пасты, и выбор правильного химического состава и сплавов.

Нам необходимо соответствующим образом настроить все на свои места до начала фактического цикла доработки.. Сюда входит точная оценка размера шарика припоя., Копланарность шара и устройства, забота о повреждениях паяльной маски и загрязненных контактных площадках на различных участках.

5. Побочные тепловые повреждения

Оплавление паяных соединений соседних компонентов может привести к высыханию, Повреждение свинца и колодки, окисление, голодные суставы, затекание, повреждение компонента, и другие проблемы. Это может привести к многочисленным проблемам с переделкой.

Оператор по ремонту BGA должен постоянно следить за воздействием тепла на устройство BGA и соседние компоненты.. Цель состоит в том, чтобы свести к минимуму передачу тепла за пределы ремонтируемого компонента BGA.. Это зависит от жесткого контроля процесса и хорошо разработанного профиля. .

6. Недостаточная проверка после размещения

Невооруженным глазом трудно увидеть, что находится под компонентом BGA.. Но сегодня, доступны современные рентгеновские аппараты, которые позволяют нам видеть ниже компонент BGA. Это помогает избежать таких проблем, как неправильное размещение, чрезмерное мочеиспускание, и плохое выравнивание.

Оператор рентгеновской системы нуждается в соответствующем обучении для правильного понимания и интерпретации генерируемого изображения.. Сложность компонента BGA и варианты рентгеновского изображения требуют, чтобы мы получили максимальную пользу от этого сложного оборудования..

BGA паяльные станции

Есть два основных типа паяльных станций BGA,

1. Станции горячего воздуха

2. Инфракрасный (ИК) Станции

Основное различие между ними – способ нагрева BGA..

Паяльные станции горячего воздуха используйте горячий воздух для нагрева BGA. Форсунки разного диаметра направляют горячий воздух на печатную плату. , который требует ремонта.

Инфракрасный (ИК) паяльные станции используйте прецизионные инфракрасные лучи или тепловые лампы для нагрева BGA.. Керамические нагреватели используются на паяльных станциях низкого и среднего уровня., и они используют жалюзи для изоляции областей фокусировки на BGA. Инфракрасные паяльные станции верхнего уровня используют фокусирующие лучи., которые обеспечивают лучшую изоляцию BGA, не вызывая теплового повреждения прилегающих областей. Мы можем фокусировать луч с разной интенсивностью и масштабом на различных участках BGA..

Как правильно выбрать паяльную станцию ​​BGA?

У обоих видов паяльных станций есть свои плюсы и минусы.. Решить, использовать ли для вашей компании горячий воздух или ИК, вы должны учитывать обе их особенности и учитывать, как они будут работать в вашей рабочей среде..

При выборе станции для ремонта BGA необходимо учитывать следующие параметры.,

1. Контроль температуры

Паяльные станции с горячим воздухом обычно направляют нагретый воздух сверху и используют несфокусированный нагреватель досок для нижней части. . Воздушный поток нагревается над BGA и под ним., также. На некоторых паяльных станциях, пластина, используемая для обогрева нижней части, имеет отверстия, позволяющие пропускать нагретый воздух.

Инфракрасные паяльные станции не имеют нижнего фокуса для нагретого воздуха.. Инфракрасные паяльные станции обычно используют тепловую лампу с черным рассеивателем, который упрощает равномерное нагревание BGA..

2. Эффективность

Паяльные станции горячего воздуха имеют сопла, которые позволяют направлять воздушный поток на различные участки BGA.. Если оператор квалифицирован в своей работе, тогда он сможет быстро выполнить задание. Потому что рабочие станции горячего воздуха позволяют легко изолировать хрупкие детали, которые трудно нагреть.

Рабочим станциям с ИК-подсветкой не нужны сопла, так как каждый луч может перефокусироваться по команде оператора.. Но для доведения более тонких деталей до требуемой температуры может потребоваться больше времени.. Поскольку ИК-рабочие станции очень сложны; следовательно, персонал должен быть лучше обучен, и сотрудникам потребуется больше времени для развития необходимых навыков.

3. Технические характеристики печатной платы

Чувствительность и размер ваших BGA также будут влиять на тип паяльной станции., который больше подходит для ваших операций. Некоторые паяльные станции могут удерживать BGA до 36 дюймы.

В нагревателе должно быть достаточно места для размещения BGA, чтобы температура всего BGA могла быть увеличена до 150 ° C.. Это поможет компенсировать любые предполагаемые эффекты деформации..

Возраст используемых BGA также повлияет на тип ремонтных станций, которые вам следует выбрать.. За последние два десятилетия, пайка без нагрузки стала стандартной практикой. Как результат, нам нужно переделать BGA при более высоких температурах. Старым BGA требуется меньше тепла для переделки, так как в них использовался оловянно-свинцовый припой., который плавится при более низких температурах. Если переделка связана с новыми BGA, тогда вам понадобится мощная паяльная станция, способная работать при высоких температурах..

Эффективная переделка BGA требует высококлассной настройки, сложная рабочая среда, и хорошо обученный обслуживающий персонал. Многие производственные компании не имеют капитала или ресурсов для их организации и в конечном итоге производят BGA низкого качества.. Умный способ решить эту проблему – обратиться к такой компании, как МОКО Технология, который производит только печатные платы и PCBA но также специализируется на ремонте BGA. Наши операторы высококвалифицированы и хорошо обучены., что позволяет в большей степени настраивать. Следовательно, мы адаптируем наши BGA к вашим конкретным требованиям. Не стесняйся свяжитесь с нами если у вас есть дополнительные вопросы или вы хотите запросить потенциальное предложение.

Как выбрать ремонтную станцию ​​BGA

Массив шариковых решеток (BGA) — это упаковка для поверхностного монтажа интегральных схем. Корпуса BGA имеют больше соединительных контактов, чем плоские или двухрядные корпуса, поэтому в них можно постоянно монтировать такие устройства, как микропроцессоры. Ремонт BGA — это ремонт или полировка BGA. Мы выпаиваем, а затем перепаяем электронные компоненты для поверхностного монтажа. Пакетная обработка не может восстановить одно устройство. Следовательно, нам нужен квалифицированный персонал, который использует соответствующее оборудование для замены неисправных компонентов. Мы используем термовоздушную станцию ​​или термофен для расплавления припоя и нагревательных устройств, а затем мы используем специальные инструменты для захвата и позиционирования крошечных компонентов. Таким образом, доработка BGA более рентабельна, чем производство новых BGA. Следовательно, этот метод выгоден в промышленности.

Процесс доработки BGA

Если мы используем доработку BGA для промышленных применений, нам нужна специальная установка. Ремонт BGA требует высококвалифицированного и хорошо обученного персонала, умеющего работать со сложными инструментами. Шаги, связанные с доработкой BGA:

1. Удаление компонентов

Перед удалением любого компонента требуется предварительный нагрев BGA. Мы применяем локализованное тепло от верхней части компонента, и припой плавится. Затем мы удаляем компонент из BGA с помощью вакуума.

2. Обработка площадки и удаление припоя

На этом этапе требуются приспособления для удержания компонента в нижнем положении, когда выступающий припой обращен вверх. Затем компонент остается плоским благодаря вакууму снизу, а вакуум сверху позволяет удалить остатки припоя.

3. Крепление компонентов и повторная пайка

После того, как мы удалили компоненты и очистили места, следующим и последним шагом будет повторная пайка. На этом этапе мы снова прикрепляем отремонтированные или замененные компоненты к BGA с помощью пайки. Дополнительным методом является погружение припоя, при котором мы погружаем BGA в заранее определенное приспособление для пайки.

Распространенные ошибки при доработке BGA

Доработка BGA в основном зависит от науки, но искусство также играет важную роль. Оператор должен иметь глубокие знания в области доработки и опытные руки для работы с хрупкими компонентами. Это делает BGA Rework одной из самых сложных промышленных процедур.

Вот шесть распространенных ошибок при доработке BGA, которых следует избегать. Специалисты по ремонту BGA должны иметь большой опыт, соответствующую подготовку и развитые навыки. Техник по ремонту BGA должен понимать инструменты, используемый материал, этапы процесса и задействованные параметры. Технический специалист должен иметь возможность оценить ход доработки BGA и соответствующим образом масштабировать его. Он должен уметь распознавать признаки отклонения процесса от графика.

2. Неправильный выбор оборудования

Для качественного выполнения работы необходимо использовать правильные инструменты, то же самое относится и к ремонту BGA. Оборудование должно обладать желаемой гибкостью и сложностью. Он должен позволять поддерживать предсказуемый, воспроизводимый и контролируемый процесс.

Это включает в себя надежность для подачи тепла в соответствии с требованиями технологического процесса, терморегулирование с обратной связью и датчики, а также возможность замены и удаления. Таким образом, вы должны использовать лучшее доступное оборудование, потому что оно напрямую связано с качеством доработки BGA.

3. Плохая разработка профиля

Профиль восстановления BGA очень важен, и без него вы не сможете добиться воспроизводимого и успешного процесса восстановления BGA.

Плохо развитый тепловой профиль может привести к повреждению сборки или компонентов BGA. Это может привести к необходимости дополнительных циклов доработки, которые могут быть очень дорогостоящими. Следовательно, оператор должен с максимальной осторожностью разрабатывать отличные профили, используя правильное размещение термопар и анализируя данные, предоставляемые ими.

4. Неправильная подготовка

Нам необходимо тщательно подготовиться перед проведением первого цикла нагрева на месте ремонта. Это включает в себя удаление влаги из сборки BGA для предотвращения последующих проблем, а также удаление/защиту соседних термочувствительных компонентов во избежание непреднамеренного оплавления или повреждения.

Нам нужно принимать много решений заранее, что существенно влияет на доработку BGA. К ним относятся использование или отказ от паяльной пасты, выбор правильного трафарета для паяльной пасты и выбор правильного химического состава и сплава.

Нам нужно правильно установить все на свои места до того, как начнется реальная доработка. К ним относятся точная оценка размера шарика припоя, копланарность шарика и устройства, устранение повреждений паяльной маски и загрязнение контактных площадок в различных местах.

5. Сопутствующее тепловое повреждение

Оплавление паяных соединений соседних компонентов может привести к обезвоживанию, повреждению свинца и контактных площадок, окислению, недостатку соединений, затеканию, повреждению компонентов и другим проблемам. Это может привести к многочисленным проблемам с переделкой.

Оператор по ремонту BGA должен постоянно следить за воздействием тепла на устройство BGA и соседние компоненты. Цель состоит в том, чтобы свести к минимуму передачу тепла за пределы ремонтируемого компонента BGA. Это зависит от жесткого контроля процесса и хорошо разработанного профиля.

6. Недостаточный контроль после установки

Невооруженным глазом трудно увидеть, что находится под компонентом BGA. Но сегодня доступны сложные рентгеновские аппараты, которые позволяют нам видеть под компонентом BGA. Это помогает избежать таких проблем, как неправильное размещение, чрезмерное мочеиспускание и неправильное выравнивание.

Оператор рентгеновской системы нуждается в соответствующем обучении для правильного понимания и интерпретации генерируемого изображения. Сложность компонента BGA и вариантов рентгеновского изображения требуют, чтобы мы извлекли максимальную выгоду из этого сложного оборудования.

Ремонтные станции BGA

Существует два основных типа ремонтных станций BGA:

1. Станции горячего воздуха

2. Инфракрасные (ИК) станции

Основное различие заключается в способах нагрева между ними. БГА.

Ремонтные станции с горячим воздухом используют горячий воздух для нагрева BGA. Сопла разного диаметра направляют горячий воздух на участок платы, требующий ремонта.

Инфракрасные (ИК) ремонтные станции используют инфракрасные прецизионные лучи или тепловые лампы для нагрева BGA. Керамические нагреватели используются на ремонтных станциях с инфракрасным излучением низкого и среднего уровня, и они используют жалюзи для изоляции областей фокусировки на BGA. В ИК-ремонтных станциях верхнего уровня используются фокусные лучи, которые обеспечивают лучшую изоляцию BGA, не вызывая теплового повреждения прилегающих областей. Мы можем сфокусировать луч с различной интенсивностью и охватом на различных участках BGA.

Как правильно выбрать ремонтную станцию ​​BGA?

Оба вида ремонтных станций имеют свои плюсы и минусы. Чтобы решить, использовать ли для вашей компании горячий воздух или ИК, вы должны рассмотреть обе их функции и принять во внимание, как они будут работать в вашей рабочей среде.

При выборе ремонтных станций BGA необходимо учитывать следующие параметры:

1. Контроль температуры

Ремонтные станции с горячим воздухом обычно сосредотачивают нагретый воздух сверху и используют несфокусированный нагреватель платы для нижней части . Воздушный поток будет нагревать как над BGA, так и под ним. На некоторых ремонтных станциях пластина, используемая для нагрева нижней части, имеет отверстия, обеспечивающие проход нагретого воздуха.

ИК-ремонтные станции не имеют нижнего бокового фокуса для нагретого воздуха. В ИК-паяльных станциях обычно используется тепловая лампа с черным рассеивателем, который облегчает равномерный нагрев BGA.

2. Эффективность

Термовоздушные паяльные станции имеют сопла, которые позволяют направлять поток воздуха на разные области BGA. Если оператор квалифицирован в своей работе, то он может выполнить задачу быстро. Потому что рабочие станции с горячим воздухом облегчают изоляцию деликатных деталей, которые трудно нагреть.

ИК рабочие станции не нуждаются в насадках, так как каждый луч может перефокусироваться по команде оператора. Но может потребоваться больше времени, чтобы довести более деликатные детали до необходимой температуры. Поскольку рабочие станции IR очень сложны; следовательно, персонал должен быть лучше обучен, и сотрудникам потребуется больше времени для развития необходимых навыков.

3. Спецификации печатных плат

Чувствительность и размер BGA также влияют на тип ремонтной станции, которая больше подходит для ваших операций. Некоторые ремонтные станции могут вмещать BGA до 36 дюймов.

Внутри нагревателя должно быть достаточно места для размещения BGA, чтобы температура всего BGA могла быть повышена до 150°C. Это поможет компенсировать возможные эффекты коробления.

Возраст используемых BGA-компонентов также влияет на выбор ремонтных станций. За последние два десятилетия пайка без нагрузки стала стандартной практикой. В результате нам необходимо переделывать BGA при более высоких температурах. Более старые BGA требуют меньше тепла для доработки, потому что в них использовался оловянно-свинцовый припой, который плавится при более низких температурах. Если ремонт включает в себя новые BGA, вам понадобится мощная ремонтная станция, которая может работать при высоких температурах.

Эффективная переделка BGA требует высококлассной установки, сложной рабочей среды и хорошо обученного обслуживающего персонала. Многие производственные компании не имеют капитала или ресурсов для их организации и в конечном итоге производят BGA низкого качества. Разумный способ решить эту проблему — обратиться к такой компании, как MOKO Technology, которая производит только печатные платы и печатные платы, но также специализируется на ремонте BGA. Наши операторы обладают высокой квалификацией и хорошо обучены, что обеспечивает большую степень индивидуальной настройки. Следовательно, мы адаптируем наши BGA к вашим конкретным требованиям. Не стесняйтесь обращаться к нам, если у вас есть какие-либо дополнительные вопросы или если вы хотите запросить потенциальное предложение.

5 лучших термовоздушных ремонтных станций (обзор 2023 г.)

Горячевоздушная ремонтная станция — это устройство, используемое для нагрева и удаления электронных компонентов с печатной платы . Это важный инструмент для любого любителя электроники или профессионала. На рынке представлено множество различных моделей термовоздушных ремонтных станций, поэтому выбрать подходящую бывает непросто. В этой статье мы порекомендуем вам лучшую ремонтную станцию ​​с горячим воздухом, исходя из ваших потребностей и бюджета.

Вот краткий список того, что нужно искать в ремонтной станции с горячим воздухом:

• Размер: Убедитесь, что блок достаточно большой, чтобы вместить самые большие компоненты, с которыми вы будете работать.
• Особенности: Ищите важные для вас функции, такие как регулируемые настройки температуры или встроенный вакуумный насос.
• Цена: Сравните цены, чтобы найти лучшее соотношение цены и качества.
• Безопасность: Ищите модель со встроенным охлаждающим вентилятором и предохранителем для предотвращения случайных ожогов.
• Качество: Выбирайте устройство, изготовленное из высококачественных компонентов и рассчитанное на длительный срок службы.

X-Tronic 5040-XR3 — выбор редакции

Ищете высококачественную ремонтную станцию ​​с горячим воздухом? Ищите не дальше X-Tronic 5040-XR3 . Горячевоздушная ремонтная станция X-Tronic 5040-XR3 — это комплексная ремонтная станция с горячим воздухом, которая предоставляет вам технологию PID для полного цифрового контроля температуры.

Проверить цену

Это безопасная станция ESD с общей потребляемой мощностью 1270 Вт и диапазоном температур от 212 F до 896 F. Термовоздушная паяльная станция X-Tronic 5040-XR3 — это станция для пайки горячим воздухом «все в одном», которая идеально подходит для любого электронного рабочего места.

Эта станция имеет функцию предварительного нагрева, что делает ее идеальной для работы с чувствительными компонентами. Диапазон температур составляет от 122 F до 752 F, что делает его идеальным для различных задач. Функция автоматического охлаждения — отличная функция безопасности, которая предотвращает перегрев станции.

Плюсы

• Термовоздушная ремонтная станция — это инструмент профессионального уровня, который можно использовать для различных задач, включая пайку и распайку
• Станция поставляется с различными функциями, включая регулируемый контроль температуры, цифровой дисплей и съемную подставку для утюга
• На термовоздушную ремонтную станцию ​​распространяется 3-летняя гарантия
• Станция внесена в список ETL и сертифицирована CE
• Термовоздушная ремонтная станция доступна по цене

Минусы

• Термовоздушная ремонтная станция X-Tronic 5040-XR3 может оказаться слишком мощной для некоторых задач
• Цифровой дисплей может плохо читаться при некоторых условиях освещения

Паяльная станция с горячим воздухом Quick 861DW — лучшая по мощности

Горячевоздушная ремонтная станция Quick 861DW — отличный выбор для тех, кто ищет недорогое и надежное устройство. Это устройство предлагает мощность 1000 Вт и максимальную температуру 930 градусов по Фаренгейту. Модель 861DW также имеет спящий режим, в котором экономится энергия, когда рукоятка помещена в подставку.

Узнать цену

Quick 861DW — это лучшая ремонтная станция с горячим воздухом, которую можно использовать для различных целей. Он имеет мощный нагревательный элемент, который может быстро нагреваться, что делает его идеальным для пайки и распайки компонентов. В целом, Quick 861DW — отличный выбор для тех, кто ищет высококачественную ремонтную станцию ​​с горячим воздухом.

Плюсы

• Быстро и равномерно нагревается
• Цифровой дисплей удобен для чтения и использования
• Станция поставляется с гарантией
• Станция горячего воздуха доступна по цене

Минусы

• Цифровой дисплей плохо виден под прямыми солнечными лучами
• Станция горячего воздуха не поставляется с сумкой для переноски
• Станцией горячего воздуха может быть сложно управлять новичкам

Горячевоздушная ремонтная станция YIHUA 862BD+ – выбор заказчика

Термовоздушная ремонтная станция YIHUA 862BD — универсальный и надежный инструмент для различных задач по пайке и ремонту. Он оснащен тремя светодиодными дисплеями для удобного просмотра, эксклюзивным ручным или автоматическим режимом пневматического пистолета, а также регулируемым и читаемым потоком воздуха. Технология контроля температуры PID обеспечивает точную и постоянную температуру, а годовая гарантия обеспечивает душевное спокойствие.

Проверить цену

YIHUA 862BD с множеством функций и доступной ценой является отличным выбором для всех, кому нужна ремонтная станция с горячим воздухом.

Плюсы

• Может использоваться для различных задач, включая пайку, демонтаж и доработку
• Поставляется с несколькими наконечниками для различных проектов
• Быстро нагревается
• Относительно доступный

Минусы

• Не так много функций, как у некоторых более дорогих ремонтных станций с горячим воздухом
• Входящие в комплект насадки не всегда самого лучшего качества
• Может быть сложно использовать новичкам

X-Tronic 6020-PRO-X Паяльная станция с горячим воздухом

Термовоздушная ремонтная станция X-Tronic 6020-PRO-X — это мощный и универсальный инструмент , который можно использовать для решения самых разных задач. Диапазон температур от 212 F до 932 F делает его идеальным для пайки и распайки компонентов, а также для изготовления термоусадочных трубок.

Проверить цену

Конструкция станции с защитой от электростатических разрядов гарантирует, что хрупкие компоненты защищены от статического разряда. Функция калибровки термофена гарантирует, что пистолет всегда работает при правильной температуре, а функции автоматического охлаждения и режима ожидания помогают продлить срок службы станции.

X-Tronic 6020-PRO-X оснащен запатентованной быстросменной стойкой для форсунок горячего воздуха, что упрощает замену форсунок при необходимости. Пистолет горячего воздуха имеет защиту от неисправности вентилятора, что означает, что если вентилятор выйдет из строя, пистолет автоматически выключится. Это предотвратит повреждение оружия и обеспечит вашу безопасность.

Плюсы

• X-Tronic 6020-PRO-X — это мощная и точная ремонтная станция с горячим воздухом
• Широкий набор функций и настроек для различных проектов
• Станция проста в использовании и поставляется с четкими инструкциями
• Поддерживается компанией с хорошим обслуживанием клиентов
• Станция имеет широкий диапазон настроек температуры, что делает ее пригодной для использования с различными материалами

Минусы

• Станция может быть шумной при использовании
• Станция выделяет много тепла при использовании, что может быть неудобно

Aoyue 852A++ Термовоздушная ремонтная станция

Термовоздушная паяльная станция Aoyue 852A — это полностью цифровая станция управления , позволяющая легко и точно регулировать температуру и воздушный поток. С температурным диапазоном 212-896 F, 852A идеально подходит для различных операций пайки, распайки и ремонта.

Узнать цену

Функция автоматического перехода в спящий режим гарантирует, что устройство никогда не останется включенным случайно , а прилагаемый набор насадок гарантирует, что у вас есть все необходимое для начала работы.

Aoyue 852A — это профессиональная ремонтная станция горячего воздуха, которая может удалять и ремонтировать устройства поверхностного монтажа, такие как SOIC, CHIP, QFP, BLCC и BGA. Он оснащен нагревательным элементом мощностью 500 Вт, что делает его достаточно мощным для работы даже с самыми стойкими компонентами. Цифровой дисплей позволяет легко устанавливать и поддерживать температуру, а автоматическая система охлаждения гарантирует, что прибор остается прохладным на ощупь. Эта ремонтная станция с горячим воздухом является важным инструментом для любого техника или инженера-электронщика.

Плюсы

• Быстро нагревается
• Хороший диапазон температур
• Цифровой дисплей четкий и простой в использовании
• Включает множество аксессуаров
• Имеет гарантию

Минусы

• Вентилятор работает очень громко
• Некоторым людям показалось плохое качество сборки
• Температура не всегда точна
• Насадку сложно заменить

Руководство покупателя

Что касается ремонтных станций с горячим воздухом, на рынке существует множество вариантов . Итак, как узнать, какой из них лучше всего подходит для ваших нужд? Это руководство покупателя поможет вам сузить круг выбора и найти идеальную ремонтную станцию ​​с горячим воздухом, соответствующую вашим потребностям.

Время нагрева

Когда дело доходит до выбора лучшей ремонтной станции с горячим воздухом для ваших нужд, одним из наиболее важных факторов, который следует учитывать, является время нагрева . Вам понадобится устройство, которое может быстро достигать высоких температур, чтобы вы могли сразу приступить к своему проекту. Вот несколько вещей, которые следует учитывать при выборе ремонтной станции с горячим воздухом в зависимости от времени нагрева.

Во-первых, рассмотрите тип проектов, над которыми вы будете работать . Если вы выполняете простые паяльные работы, вам не понадобится устройство, которое нагревается так же быстро, как устройство, предназначенное для более сложных задач. Во-вторых, примите во внимание размер области, над которой вы будете работать . Маленькое жало паяльника потребует меньше времени для нагрева, чем большое. Наконец, подумайте, как часто вы будете использовать ремонтную станцию ​​с горячим воздухом . Если вы профессионал, который постоянно занимается пайкой, модель с более быстрым нагревом будет более полезной. Если вы используете его только изредка, вам подойдет модель, которая нагревается дольше.

Способность контролировать температуру

На рынке представлено множество различных типов термовоздушных ремонтных станций, каждая из которых предлагает свой собственный набор функций и преимуществ. Но если вы ищете ремонтную станцию ​​с горячим воздухом, которая даст вам максимальный контроль над температурой, тогда вам следует рассмотреть модель с цифровым контролем температуры .

Цифровая система контроля температуры позволяет вам установить точную температуру для вашей паяльной станции с горячим воздухом, а затем контролировать фактическую температуру с помощью светодиодного дисплея. Это гарантирует, что у вас всегда будет постоянная температура при работе с чувствительными электронными компонентами. Большинство цифровых систем контроля температуры также имеют встроенную функцию безопасности, которая предотвращает перегрев устройства.

Средства безопасности

Выбирая термовоздушную ремонтную станцию, соответствующую вашим потребностям, важно учитывать доступные функции безопасности . Некоторые из функций безопасности, на которые вы, возможно, захотите обратить внимание, включают:

• Функция автоматического отключения , которая выключит устройство, если оно станет слишком горячим.
• Наконечник датчика температуры , который предотвращает достижение устройством небезопасных температур.
• Функция охлаждения , которая поможет предотвратить случайные ожоги.

Принимая во внимание доступные функции безопасности, вы можете быть уверены, что выбираете термовоздушную ремонтную станцию, безопасную для вас.

Вес и размер

Хорошая ремонтная станция с горячим воздухом должна быть легкой и удобной для перемещения. Он также должен иметь прочное основание, которое не позволит ему опрокинуться.

Другим важным фактором является размер блока . Вам нужна ремонтная станция с горячим воздухом, достаточно большая для выполнения самых больших работ, но не настолько большая, чтобы занимать слишком много места на вашем рабочем месте.

Форсунка

Выбор сопла ремонтной станции с горячим воздухом имеет решающее значение . При принятии решения следует учитывать несколько факторов, таких как размер и форма насадки, материал, из которого она сделана, и поток воздуха.

Размер и форма важны , потому что вы должны убедиться, что насадка совместима с компонентом, который вы пытаетесь удалить. Если сопло слишком маленькое, оно не сможет генерировать достаточно тепла, чтобы расплавить припой. Если он слишком большой, вы рискуете повредить компонент.

Также важен материал, из которого изготовлено сопло . Некоторые материалы лучше проводят тепло, чем другие. Например, медь — хороший выбор, поскольку она нагревается быстро и равномерно. Нержавеющая сталь — еще один популярный выбор, потому что она долговечна и ее легко чистить.

Дисплей

Эти станции могут иметь дисплеи двух разных типов, поэтому важно знать, какой из них лучше всего подходит для ваших нужд.

Первый тип дисплея — светодиодный индикатор . Этот тип дисплея покажет вам температуру, на которую настроена станция, а также фактическую температуру, которой достигает наконечник. Это отличный вариант для тех, кто хочет точно видеть, что происходит на их станции.

Второй тип дисплея представляет собой цифровое считывание . Этот тип дисплея будет отображать ту же информацию, что и светодиодный дисплей, но он также будет иметь несколько других функций. Например, цифровой дисплей может иметь таймер и функцию обратного отсчета. Это отлично подходит для тех, кто хочет точно знать, как долго их станция была включена и когда она отключится.

Материал

Одна из самых важных вещей, на которую следует обратить внимание, — это металлический или прочный пластиковый корпус . Это гарантирует, что ваше устройство будет долговечным и выдержит многократное использование. Кроме того, вы хотите убедиться, что стальные внутренние компоненты имеют высокое качество. Это поможет предотвратить повреждение электронных компонентов во время использования.

Воздушный поток

Есть несколько моментов, о которых нужно помнить, когда речь идет о ремонтных станциях с воздушным потоком и горячим воздухом. В первую очередь нужно убедиться, что у станции достаточно мощности для создания сильного воздушного потока. Если нет, то вы не сможете правильно выполнить работу.

Еще одна вещь, о которой следует помнить, это то, что вам необходимо хорошо контролировать воздушный поток. Если вы не можете это контролировать, вы не сможете хорошо работать над своим проектом.

Простота использования

Существует множество различных функций, которые могут упростить или усложнить использование термовоздушной ремонтной станции, поэтому важно выбрать ту, с которой вам будет легко работать .

Важно учитывать панель управления . Панель управления должна быть легко читаемой и понятной, чтобы можно было быстро установить температуру и другие параметры. Также должно быть легко изменить настройки, не отрывая глаз от того, над чем вы работаете.

Другим фактором, который следует учитывать, является размер ремонтной станции с горячим воздухом . Если вы планируете использовать его в небольшом пространстве, вам следует выбрать модель меньшего размера. Если вы планируете использовать его в большом пространстве, вам следует выбрать модель большего размера.

Цена

Когда дело доходит до поиска лучшей ремонтной станции с горячим воздухом для ваших нужд, цена всегда будет иметь значение . Но как узнать, получаете ли вы лучшее соотношение цены и качества? Вот несколько вещей, которые следует учитывать при сравнении цен на ремонтные станции с горячим воздухом.

Сначала рассмотрите функции, которые важны для вас . Некоторые ремонтные станции с горячим воздухом имеют больше функций, чем другие, поэтому вам нужно убедиться, что вы сравниваете яблоки с яблоками. Если вам не нужны все навороты, вы можете сэкономить, выбрав более простую модель.

Во-вторых, примите во внимание репутацию бренда . Не все термовоздушные ремонтные станции одинаковы, и некоторые бренды просто лучше других. Проведите исследование и прочитайте отзывы, прежде чем принять окончательное решение.

Наконец, не бойтесь вести переговоры . Многие розничные продавцы будут работать с вами по цене, поэтому не бойтесь спрашивать.

Гарантия

Когда вы ищете ремонтную станцию ​​с горячим воздухом, одним из ключевых соображений является то, какая гарантия предоставляется при покупке . Многие компании предлагают ограниченную гарантию, часто всего на 90 дней. Однако некоторые производители предлагают более полную гарантию, которая распространяется на все устройство на срок до двух лет.

Если вы ищете лучшую термовоздушную ремонтную станцию ​​на рынке, стоит обратить внимание на гарантию, которая предлагается . Более длительный гарантийный срок дает вам уверенность в том, что если что-то пойдет не так с вашей покупкой, вы будете защищены.

Выбирая термовоздушную ремонтную станцию, обязательно спросите о гарантии и на что она распространяется. Хорошая гарантия должна распространяться на все детали и работу, чтобы, если что-то пойдет не так, вы могли бесплатно отремонтировать или заменить свое устройство.

Термовоздушная паяльная станция Бренды

Сегодня на рынке представлено много различных марок термовоздушных ремонтных станций. Некоторые из наиболее популярных брендов включают Hakko, Aoyue, YIHUA и Newacalox. Каждый бренд имеет свои уникальные особенности и преимущества.

Hakko является одним из ведущих производителей термовоздушных ремонтных станций . Их продукция известна своим качеством и долговечностью. Hakko также предлагает широкий ассортимент аксессуаров и запасных частей для ремонтных станций.

Aoyue – еще одна популярная марка термовоздушной ремонтной станции . Их продукты известны тем, что они просты в использовании и очень удобны для пользователя. Aoyue также предлагает широкий ассортимент аксессуаров и запасных частей для своих ремонтных станций.

YIHUA – менее известная марка термовоздушных ремонтных станций, но их продукция по-прежнему очень высокого качества . YIHUA также предлагает широкий выбор аксессуаров и запасных частей для своих ремонтных станций.

Newacalox — очень популярный бренд термовоздушной ремонтной станции . Их продукция известна своим высоким качеством и долговечностью. Они также предлагают широкий выбор аксессуаров и запасных частей для ремонтных станций с горячим воздухом.

Паяльная станция с горячим воздухом и фен: в чем разница?

Когда дело доходит до переделки или ремонта электроники, есть несколько способов сделать это. Один из вариантов — использовать ремонтную станцию ​​с горячим воздухом, а другой — использовать тепловую пушку. Итак, в чем разница между ними?

Ремонтная станция с горячим воздухом обдувает участок, который необходимо отремонтировать, горячим воздухом . Это может быть полезно для различных задач, таких как пайка и распайка компонентов, расплавление и удаление старого припоя и многое другое.

Тепловая пушка, с другой стороны, направляет поток горячего воздуха на целевую область . Его можно использовать для тех же задач, что и ремонтную станцию ​​с горячим воздухом, но, как правило, он не такой точный. Тепловые пушки также можно использовать для других задач, таких как усадка термоусадочных трубок и удаление краски.

Итак, что следует использовать? Это зависит от задания . Паяльная станция с горячим воздухом отлично подходит для задач, требующих постоянного потока тепла, но не идеальна для усадки трубок или удаления краски. Для таких работ лучше подойдет тепловая пушка.

Термовоздушная паяльная станция и паяльная станция: в чем разница?

Термовоздушная ремонтная станция и паяльная станция — это инструменты, которые можно использовать для пайки и отпайки компонентов от печатных плат. Однако между ними есть некоторые ключевые различия.

Термовоздушная ремонтная станция использует горячий воздух для пайки и отпайки компонентов. Это делает его идеальным для работы с деликатными компонентами, так как снижается риск их повреждения. Паяльная станция использует паяльник для нагрева компонентов, что может повредить хрупкие компоненты.

Другое различие между ними заключается в том, что термовоздушная паяльная станция обычно дороже, чем паяльная станция. Это потому, что это более специализированный инструмент. Существует множество различных инструментов, которые можно использовать для пайки и отпайки компонентов от печатных плат. Если у вас есть хрупкие компоненты, которые необходимо удалить, или если вы просто хотите ускорить производство в своей производственной компании, то ремонтная станция с горячим воздухом — отличный вариант для вас.

Горячевоздушная ремонтная станция Альтернативы

На рынке представлено несколько различных типов ремонтных станций с горячим воздухом. Некоторые из них дороже, чем другие, но все они имеют свои плюсы и минусы. Вот несколько альтернатив традиционной ремонтной станции с горячим воздухом:

Первой альтернативой является инфракрасная ремонтная станция . В этих типах станций используются инфракрасные тепловые лампы для обогрева области, которую необходимо отремонтировать. Они работают быстрее, чем традиционные ремонтные станции с горячим воздухом, но ими сложнее управлять.

Второй вариант – лазерная ремонтная станция . Эти типы станций используют лазер для нагрева области, которую необходимо отремонтировать. Они очень точны и могут использоваться для мелкого ремонта. Однако они также очень дороги.

Третьим вариантом является ультразвуковая ремонтная станция . Эти типы станций используют ультразвуковые волны для нагрева области, которую необходимо отремонтировать. Они не такие точные, как лазерные ремонтные станции, но они намного дешевле.

Часто задаваемые вопросы

Вам нужна ремонтная станция горячего воздуха?

Термовоздушная ремонтная станция не является строго обязательной, но может быть очень полезной при работе с хрупкими электронными компонентами . Станция обеспечивает регулируемый поток горячего воздуха, который можно использовать для осторожного нагрева и удаления компонентов без повреждения окружающих схем.

Для чего используется ремонтная станция с горячим воздухом?

Ремонтная станция с горячим воздухом используется для нагрева, а затем охлаждения электронных компонентов, чтобы снять их с печатной платы.

На какую температуру следует установить термовоздушную ремонтную станцию?

На этот вопрос нет однозначного ответа, поскольку он будет зависеть от конкретного применения и используемых материалов. Тем не менее, общее эмпирическое правило заключается в том, что устанавливает температуру около 390 F .

Эффективны ли ремонтные станции с горячим воздухом?

Да, ремонтные станции горячего воздуха эффективны . Они используют термофен для нагрева области вокруг компонента, который необходимо заменить. Тепло от пистолета плавит припой, удерживающий компонент на месте. Затем компонент можно удалить и заменить новым.

Вам нужна термовоздушная паяльная станция для беспроводного паяльника?

Термовоздушная паяльная станция не обязательна для беспроводного паяльника, но может быть полезна . Паяльную станцию ​​с горячим воздухом можно использовать для нагрева области вокруг паяного соединения, что может облегчить процесс пайки.

Что такое паяльная станция BGA?

Паяльная станция BGA — это тип паяльной станции, специально предназначенный для работы с компонентами BGA-матрицы . Эти станции обычно имеют такие функции, как точный контроль температуры и возможность создания контролируемой среды вокруг рабочей зоны, что помогает предотвратить повреждение хрупких компонентов BGA.

Нужна ли вентиляция при пайке?

Да, нужно проветривать при пайке . Пары от пайки могут быть вредными при вдыхании.

Нужна ли ремонтная станция горячего воздуха?

Термовоздушная ремонтная станция не обязательно требуется для всех электронных проектов . Это может быть полезно для определенных задач, таких как удаление и замена компонентов на печатных платах (PCBs). Если вы планируете выполнять много такой работы, возможно, стоит инвестировать в ремонтную станцию ​​с горячим воздухом.

Использование ремонтной станции с горячим воздухом может быть полезным, поскольку оно обеспечивает точный контроль количества тепла, подаваемого на печатную плату. Это помогает безопасно снимать и заменять компоненты, не повреждая другие компоненты или саму плату.
