Однолинейная схема электропроводки: Однолинейная схема электроснабжения дома и квартиры

Однолинейная схема электроснабжения – общие понятия, виды и проектирование

Монтаж электрической проводки, коммутационных и защитных устройств в квартире, частном доме или на предприятии требует основательного подхода. Для этого предварительно составляется однолинейная схема электроснабжения. Рассмотрим, как и в соответствии с какими требованиями решается указанная задача.

Содержание

• Понятие и назначение однолинейной схемы
  • Особенности принципиальной электрической схемы
  • Разница однолинейной и принципиальной схемы
  • Разновидности однолинейных схем
• Порядок разработки ОСЭ
  • Какую информацию должна нести ОСЭ
  • Этапы разработки
  • Требования ГОСТ и нюансы оформления
  • Условно-графическое отображение компонентов цепи
  • Проверка и утверждение проекта
• Создание чертежа при помощи специализированных программ
  • 1 2 3 схема
  • XL Pro² от Legrand
  • XL PRO³
  • Rapsodie — компоновка распределительных щитов

Понятие и назначение однолинейной схемы

Однолинейная схема электроснабжения (ОСЭ) — это документ, упрощенно отражающий расположение силовых линий и мест их соединения, коммутационных устройств, распределительных пунктов и т. д. Это способствует нанесению значительного объема информации на одном чертеже.

Благодаря ей упрощается процесс монтажа электрической цепи. Также она необходима для последующей сдачи в соответствующие органы для подтверждения проекта электроснабжения конкретного объекта. Без ОСЭ не получится подключиться к централизованной магистрали.

Подвод электроэнергии к частному дому

Особенности принципиальной электрической схемы

Принципиальная схема дает развернутую информацию о функционировании электрической части объекта. Она в отдельности рассматривает компоненты цепи, отображая рабочие характеристики и разъясняющие чертежи по электрической и электромагнитной связи оборудования. Принципиальный проект электроснабжения является базовым для остальных видов документации.

Составление принципиального чертежа может вестись разнесенным или совмещенным методом. Первый вариант предполагает отображение большого количества коммутационных и защитных устройств. Для обеспечения наглядности работы всех элементов их рассматривают отдельно друг от друга. При последовательном расположении устройств каждому из них присваивается конкретное обозначение в порядке очередности. При наличии отдельных цепей их располагают параллельно.

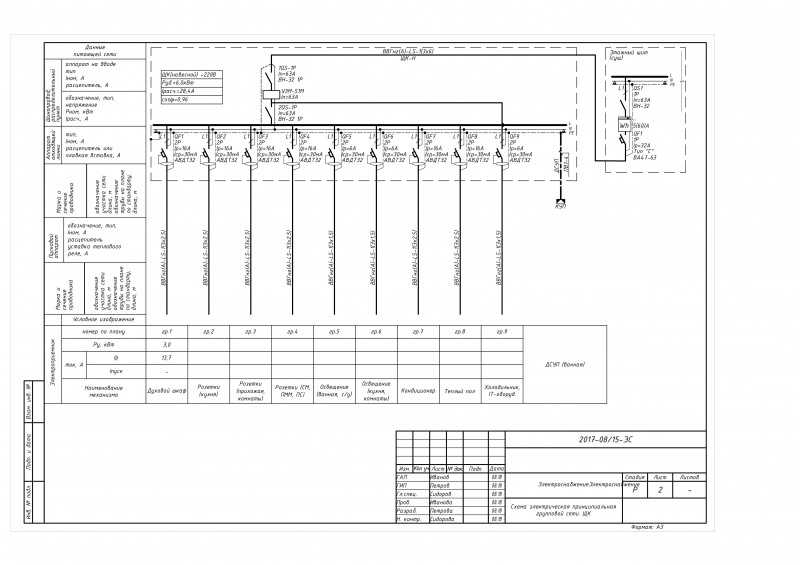

Пример однолинейной схемы подключения объекта

Совмещенная методика основана на отображении всех защитных и коммутационных устройств в непосредственной близости. В оставшемся свободном месте на полях допускается расположить расшифровку условно-графических элементов. В тех случаях, когда устройство задействовано не полностью, следует отразить его целиком на чертеже, обозначив какая часть используется. При этом не применяемую часть разрешается изобразить в укороченном виде.

Разница однолинейной и принципиальной схемы

ОСЭ представляет собой чертеж, на котором изображены компоненты сети с номинальными параметрами. Они указываются на схеме условными значками, которые соединяются одной линией, независимо от количества используемых фаз, что является главным отличием от принципиальных схем. Устройства отображаются в соответствии с установленными правилами.

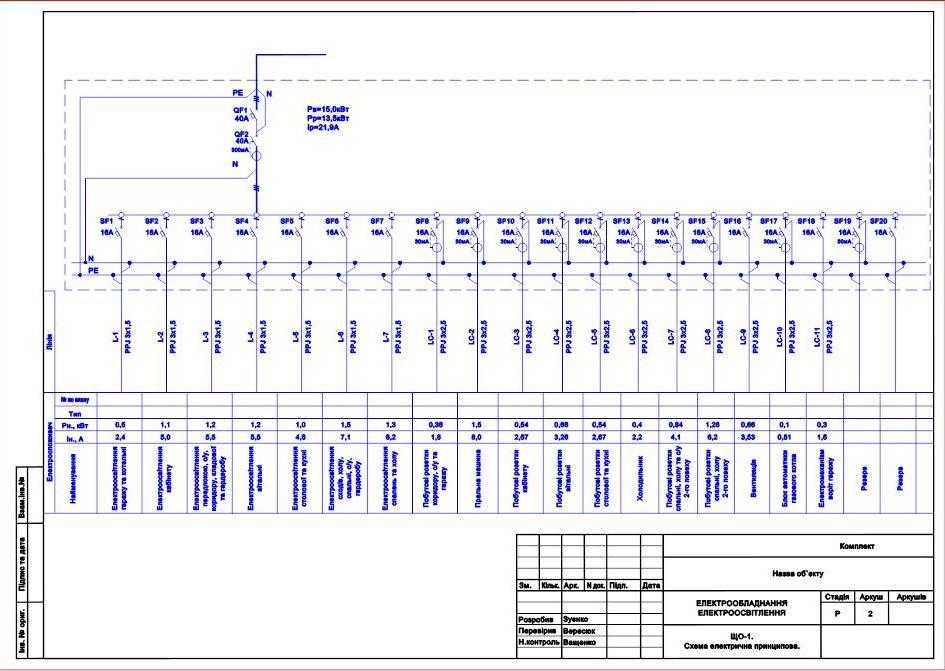

Принципиальная однолинейная схема

Разновидности однолинейных схем

ОСЭ подразделяются на расчетные и исполнительные. Далее рассмотрим их отличия.

Расчетные

Разрабатываются для объектов, которые впервые подключаются к питающей электросети. В процессе составления чертежа понадобится сделать ряд вычислений. Они касаются нагрузок и потерь напряжения, которые необходимы для подбора кабельных линий, коммутационной аппаратуры и т. д.

При этом расчетная схема может включать в себя следующую документацию:

1. Структурный проект электрооборудования, который отражает силовую часть между источником и потребителем (точки подключения, ЛЭП, трансформаторные подстанции, распределительные щиты, коммутационные устройства).
2. Функциональная схема наглядно показывает работу используемого на объекте оборудования, а также определяет категорию опасности. Как правило, разрабатывается для зданий промышленного назначения.
3. Расположение пожарной сети.
4. Монтажный проект, утвержденный соответствующими инстанциями.

Проект электроснабжения стройплощадки жилого дома

Обратите внимание! От правильности составления расчетной схемы зависит будущая безопасность эксплуатации, в т. ч. электрическая и пожарная.

Исполнительные

Создается для объектов с действующей схемой электроснабжения, при необходимости замены или модернизации отдельных участков цепи. В исполнительном проекте отображается:

• реальное состояние электросети;
• перечень задействованного оборудования;
• рекомендации по устранению зафиксированных неисправностей и монтажу дополнительного оборудования.

Схема электроснабжения частного дома

При разработке схемы для крупных объектов следует отдельно отразить все элементы. Сначала подготавливается однолинейная схема распределительного щита всего объекта, затем для каждого отдельного помещения с указанием линий связи.

Порядок разработки ОСЭ

При создании однолинейного проекта электросети понадобится соблюдать определенные нормативные правила. При этом подбор отдельных элементов цепи должен вестись согласно ПУЭ.

Какую информацию должна нести ОСЭ

На схеме, предназначенной для формирования проекта электроснабжения, обязательно потребуется отразить:

• точку подключения к источнику питания;
• тип вводного аппарата (автомат или распределительный пункт) с указанием номинального тока;
• сведения об используемых счетчиках для учета электроэнергии;
• марку, длину, сечение и количество токопроводящих жил кабельных линий;
• расчетные потери напряжения и нагрузку;
• используемые защитные устройства;
• расположение внутренней и наружной сети освещения.

Этапы разработки

Перед началом разработки однолинейного проекта электрической сети понадобится получить техническое условие. Для этого потребуется обратиться в муниципальный участок электросетей. Техническим условием определяется место подключения объекта к питающей сети, а также границы распределения будущего проекта электроснабжения.

После этого потребуется посетить отдел архитектуры и градостроительства по месту жительства. В нем сделать запрос на выдачу генерального плана земельного участка. Это необходимо для точного определения места прокладки питающей линии от точки подключения, исключая пересечения с другими инженерными сооружениями. Также можно определить длину будущей кабельной линии.

Порядок подключения к электрическим сетям

На следующем этапе выполняется расчет планируемых нагрузок, с отображением всех требуемых элементов на однолинейной схеме. На завершающей стадии останется утвердить проект и получить разрешение на подключение к питающей сети.

Требования ГОСТ и нюансы оформления

Построение ОСЭ ведется в соответствии с требованиями ГОСТов ЕСКД.

Для этого используются следующие номера ГОСТов:

• 709-89 — токопроводящие проводники, электрооборудование и контактные соединения;
• 710-81 — нанесение буквенно-цифровых обозначений;
• 721-74 — элементы общего использования;
• 732-68 — обозначение источников света;
• 755-87 — коммутационные аппараты и контактные соединения;
• 702-2011 — правила оформления схем.

Буквенно-цифровые обозначения в схемах по ГОСТ 2.710-81

При оформлении чертежа рекомендуется придерживаться следующих правил:

1. Первоначально чертится рамка и штамп установленной формы.
2. При необходимости можно разнести чертеж на несколько листов, чтобы было легче его читать. В этом случае формируется список со сквозной нумерацией.
3. Осуществление маркировки элементов цепи производится от источника питания к конечному потребителю. Для этого используются заглавные латинские буквы и арабские цифры. Первые указывают фазу переменного тока, а вторые — последовательность цепи.
4. Для обозначения положительной полярности используются нечетные цифры, а отрицательной — четные.
5. Расшифровка маркировки составляющих цепи выполняется в левой части чертежа или непосредственно над каждым элементом.
6. Основные параметры питающей сети, а также потребителей можно сносить в отдельную таблицу. При этом ее размер не регламентируется.
7. Допускается использовать свободные участки ОСЭ для отображения технических характеристик кабельных линий в виде текста.

Условно-графическое отображение компонентов цепи

Для составления ОСЭ понадобится использовать определенные условные обозначения. Их большая часть отражена ГОСТами ЕСКД 2.721-74, 2.709-89, 2.755-87 и 2.732-68 в отдельных таблицах.

Проверка и утверждение проекта

После завершения разработки ОСЭ на ней ставится подпись непосредственного исполнителя. В дальнейшем понадобится получить согласование проекта от ответственного специалиста со стороны поставщика, который осуществляет проверку предоставленных данных.

Заключительным этапом станет получение разрешения на реализацию проекта от руководителя муниципальных электросетей. В зависимости от установленного штата указанной организации, проверяющий и утверждающий специалист может совмещать обязанности.

Создание чертежа при помощи специализированных программ

Развитие компьютерных технологий значительно упростило процесс создания ОСЭ. Для этих целей разработаны программы, которые позволяют в кратчайшие сроки выполнить проект в соответствии со всеми государственными стандартами на компьютере. Далее рассмотрим наиболее распространенные варианты.

1 2 3 схема

Относится к категории бесплатных ПО. Как правило, используется студентами и начинающими пользователями. Программа русифицирована и доступна к скачиванию на официальном сайте. С ее помощью можно подобрать серию и размер планируемого корпуса электрического щита, а также обозначить каждый отдельный автомат. Программа разработана для создания однолинейных схем квартирного типа. Для управления функциями достаточно использовать только мышку.

Бесплатная программа 1-2-3 схема

XL Pro² от Legrand

Предназначена для проектирования электрических схем с использованием элементов, которые рассчитаны на низкое напряжение. Для компоновки и размещения распределительных шкафов и щитков серии XL³ можно использовать следующие методики:

1. В подготовленном программой перечне выбрать компоненты электросети фирмы Legrand.
2. Посредством формирования однолинейной схемы.

Программа проектирования и расчета создания схемы электро шкафов XL PRO 2

Программное обеспечение также распространяется бесплатно, но требуется предварительная регистрация. XL Pro² способна в автоматическом режиме определить и разместить на схеме необходимый тип распределительного комплекса, а также обозначит стоимость оборудования.

XL PRO³

Предусматривает возможность использования методик составления электрической схемы аналогичной программы XL Pro². Компоновать ОСЭ можно элементами фирмы Legrand, которые рассчитаны на ток до 6,3 кА. При этом имеется функция автоматической корректировки мест расположения электрооборудования, подбора распределительных щитков с указанием их стоимости. Скачать XL PRO³ можно на официальном сайте.

Модуль визуализации Legrand XL Pro³

Rapsodie — компоновка распределительных щитов

Рассматриваемая программа осуществляет быструю компоновку низковольтных распределительных шкафов фирмы Schneider-Electric. Помимо основных элементов в схему можно добавить и различные дополнительные аксессуары, с возможностью добавления недостающих видов электрооборудования. При этом имеется функция автоматической корректировки конфигурации ранее выбранных элементов однолинейной схемы. В конечном итоге можно визуализировать разработанный проект, а также отобразить его стоимость с учетом затрат на монтажные работы.

Rapsodie поставляется в русскоязычном виде с доступным и понятным интерфейсом, с возможностью экспорта или распечатки полученного результата. Для использования продукта понадобится предварительно подать заявку на официальном сайте. После ее одобрения пользователь проходит обучающий курс.

Программа Шнайдер электрик Rapsodie

Чтобы правильно начертить ОСЭ, понадобится соблюдать установленные нормы и правила. Для этого необходимо изучить соответствующую техническую документацию. Применение актуальных программ для рисования способствует существенному ускорению процесса создания чертежа.

Однолинейная схема электроснабжения – назначение и виды

Оглавление

Одной из важных составляющих современных зданий и сооружений, промышленных объектов является система электроснабжения. Чтобы точно разобраться во всех тонкостях прокладки линий электропередач, установки трансформаторных подстанций (ТП), комплектных трансформаторных подстанций (КТП), щитов, шкафов, используют однолинейную электрическую схему.

Это документ, который визуально отображает все основные элементы электрической сети, важные характеристики используемого оборудования, расчетные данные, способы взаимодействия разных элементов сети между собой. Однолинейная схема электроснабжения объекта является обязательным элементом исполнительной документации.

Понятие и назначение однолинейной схемы

Однолинейная схема электроснабжения – разновидность нормативно-технической документации, которую должны иметь в наличии все частные лица и организации, эксплуатирующие электрические сети. На этом документе отображают все компоненты электрической сети с указанием их типа и основных технических параметров. Все электрические соединения выполняют одной линией, независимо от количества фаз. Составление однолинейных схем электроснабжения регламентируется ГОСТ 2.702-2011. Главным назначением этого документа является предоставление реальной визуальной конфигурации электрической сети объекта. На основании этой информации ответственные лица принимают решения о режимах работы электрооборудования, возможных видах переключений и других изменений конфигурации для исключения простоя.

Виды однолинейных электрических схем

Однолинейная схема электроснабжения выполняется в двух различных вариантах:

1. Расчетная схема. Разрабатывается на этапе проектирования и содержит информацию о расчетных нагрузках, планируемых типах оборудования, коммуникации между ними. Такая разновидность однолинейных схем предназначена для согласования с контролирующими органами, представителями заказчика.
2. Исполнительная однолинейная схема. Составляется после ввода оборудования в эксплуатацию. Она отображает все реальные взаимосвязи и типы оборудования, которые участвуют в приеме, преобразовании и распределении электроэнергии.

Для каждого конкретного случая составление однолинейных схем должно осуществляться индивидуально на основании требуемой функциональности, масштаба и предназначения документа.

Пример: простая однолинейная схема электроснабжения

Как составить однолинейную схему электроснабжения

Профессиональная разработка проектной документации и однолинейной схемы в частности, играет важную роль для положительного решения вопроса с контролирующими органами, быстрого введения объекта в эксплуатацию. При подготовке документации учитывают все требования ГОСТ 2.702-2011 «Единая система конструкторской документации» (ЕСКД). При составлении схем электроснабжения не требуется подробная детализация. Главная цель однолинейной схемы – дать общее представление о конфигурации системы электроснабжения. Использование такой подачи материала позволяет быстро ознакомиться с параметрами сети, качественно оценить уровень её надежности, сложности и функциональности.

Что должна включать однолинейная схема электроснабжения

Однолинейная электрическая схема электроснабжения должна отображать следующие основные данные:

• Границы балансовой принадлежности между потребителем и поставщиком электроэнергии.
• Узлы учета электроэнергии с установленными трансформаторами тока и указанием их коэффициента трансформации.
• Вводно-распределительные устройства, трансформаторные подстанции, распределительные пункты, главные распределительные щиты и другие крупные узлы приема и распределения электроэнергии с указанием наличия устройств автоматического ввода резерва (АВР).
• Данные о силовом оборудовании, системах освещения, длины магистральных линий, способы их прокладки и марки кабеля.
• Характеристики всех выключателей, разъединителей, переключателей, предохранителей, разрядников и другой коммутационной аппаратуры.
• Информация о величине тока, мощности и характере электрической нагрузки, подключаемой к схеме электроснабжения.

Разновидности однолинейных схем

В зависимости от основного назначения, все однолинейные схема классифицируют на несколько групп:

1. Структурные. Включают данные об электроустановках, в том числе отображает их взаимосвязь с помощью линий электропередач, трансформаторов и других способов.
2. Функциональные. Они предназначены для передачи потенциальных действий потребителей электроснабжения. На этой схеме указывают взаимодействие потребителей электрической энергии, их характер нагрузки.
3. Монтажные. Отображают принятые проектные решения в части способа и места монтажа электрооборудования. Они согласовываются со строительными планами, соответствующими ГОСТ и СНиП.

Кроме перечисленных выше схем существуют электрические специальные схемы, которые используются для отображения компонентов электрической сети по отдельности.

Разница однолинейной и принципиальной схемы

Принципиальные электрические схемы подробно описывают марку, тип, технические параметры используемого электрооборудования. С помощью принципиальной схемы можно полностью отследить все взаимосвязи между элементами электрической сети. В отличие от них, простая однолинейная схема электроснабжения отображает только основные взаимосвязи без детализации проложенных дополнительных линий связи.

Особенности проектирования однолинейной схемы электроснабжения

Наличие однолинейной схемы является обязательным условием для подключения объекта к сети поставщика электрической энергии.  Перед началом разработки однолинейной схемы необходимо запросить у поставщика электроэнергии технические условия (ТУ), которые будут отображать установленные лимиты в мощности подключаемой нагрузки.

На основании полученных ТУ, проектировщики формируют пакет документации, где рассчитывают размер нагрузки, конфигурацию будущей электрической сети: тип и характеристики защитной аппаратуры, длина и марка кабелей, подбор трансформаторов, распределительной аппаратуры, место и способ монтажа. На основании этой документации создается однолинейная схема, которая обобщает проектную документацию и полученные результаты расчетов. Вся проектная документация и однолинейная схема в том числе, согласовываются у поставщика электроэнергии, который выдавал технические условия.

Порядок разработки ОСЭ

Многие начинающие специалисты часто задаются вопросом, как сделать однолинейную схему электроснабжения? Ответ на этот вопрос можно найти в ПУЭ, где четко указано, что вся исполнительная документация должна отвечать требованиям (техническим условиям на подключение) поставщика электроэнергии. В технических условиях отражены основные требования к суммарной мощности потребления электрической энергии, техническим параметрам узлов учета, защитных устройств. Только после полного изучения ТУ можно начинать приступать к работе над однолинейной схемой и другими исполнительными документами.

Какую информацию должна нести ОСЭ

Однолинейная схема электроснабжения объекта должна в полной степени отражать реальную конфигурацию электрической сети во всех возможных режимах работы. Кроме основных технических характеристик и наименований электрооборудования, на однолинейной схеме могут указывать:

• Разделение электрической сети по типам: распределительная, магистральная, групповая.
• Все возможные режимы работы: ремонтные, аварийные, работа устройств АВР и прочие.
• Расчет потерь электроэнергии в сети электроснабжения.

Построенная с учетом этих требований схема может дополняться другими техническими документами, которые не требуют отдельного согласования со стороны поставщика электроэнергии.

Этапы разработки

Постараемся максимально точно описать, как составить однолинейную схему электроснабжения с учетом всех требований нормативно-технической документации. Алгоритм действий в этом случае будет иметь следующую последовательность:

1. Обратиться к поставщику электроэнергии для получения технических условий на присоединение.
2. Получить технические условия, где будут четко прописаны все основные требования к нагрузке, узлу учета, надежности.
3. Произвести расчет однолинейной схемы электроснабжения объекта с учетом требований ТУ, необходимого уровня надежности, размера бюджета.
4. Согласовать исполнительную документацию с поставщиком электроэнергии.
5. При необходимости доработать исполнительную документацию с учетом замечаний от поставщика электрической энергии.

Требования ГОСТ и нюансы оформления

При составлении однолинейных схем электроснабжения следует руководствоваться широким перечнем нормативно-технической документации:

• ГОСТ 2.710-81.
• ГОСТ 2.755-87.
• ГОСТ 2.702-2011.
• ГОСТ 2.721-74.
• ГОСТ 2.709-89.

Основные правила, которых придерживаются при составлении однолинейных схем:

1. Все силовые цепи и элементы электрических сетей выделяют утолщенной линией.
2. Электрические сети маркируют с помощью арабских цифр и латинских букв. Буквами обозначают фазы, а цифрами – последовательность. Маркировка осуществляется от источника к электрической нагрузке.
3. При наличии участков цепи с большим количеством контактов, необходимо указывать полярность.
4. Маркировку размещают над изображением соответствующего участка цепи или слева от него.
5. Все характеристики электрической цепи с целью упрощения чтения допускается выносить в отдельные таблицы.
6. На свободном поле однолинейной электрической схемы разрешено указывать техническую информацию следующего характера: назначение элемента, марка и сечение кабеля, требования к монтажу.
7. При выполнении схемы на нескольких листах, следует все позиционные обозначения элементов схемы осуществлять с применением сквозной нумерации.

Условно-графическое отображение компонентов цепи

Все условно-графические элементы однолинейной схемы выполняются с использованием простых геометрических фигур, линий и маркировки: квадраты, треугольники, прямоугольники, окружности, пунктирные и сплошные линии, тушевание, буквенно-цифровые обозначения. Каждый элемент схемы должен соответствовать требованиям ГОСТ и правильно отображать соответствующий компонент электрической сети. Чтобы грамотно составить однолинейную схему, следует четко знать условные обозначения по ГОСТ:

Проверка и утверждение проекта

Окончательным этапом работы на ОСЭ объекта является согласование у поставщика электроэнергии, который выдал технические условия. Получив разрешение от поставщика можно приступать к реализации проекта путем закупки необходимого оборудования, расходных материалов или передачи этих функций специализированной электромонтажной организации.

Что такое однолинейная схема и как нарисовать принципиальную схему

Нужна электрическая однолинейная схема объекта?

Хотите знать, как нарисовать электрическую схему?

Тогда эта статья для вас!

Внутри я отвечу на эти вопросы об однолинейных схемах и многом другом!

• Что такое принципиальная схема?
• Зачем тебе это нужно?
• Как нарисовать принципиальную схему?
• Какие электрические символы вы используете?
• Какую информацию вам нужно включить?
• Или, может быть, вам просто интересно, как читать электрические чертежи…
• Готов?

Поехали!



БЕСПЛАТНАЯ ЗАГРУЗКА: ПОЛНОЕ РУКОВОДСТВО ПО ИССЛЕДОВАНИЮ ВСПЫШКИ ДУГИ [ДОСТУП СЕЙЧАС]







Что такое однолинейная схема?

Однолинейная схема (SLD) — это схематическая диаграмма высокого уровня, показывающая, как поступающая мощность распределяется по оборудованию. Ниже приведено определение однолинейной схемы CSA Z462:

A4.1.1 Однолинейная (однолинейная) диаграмма: Диаграмма, которая показывает с помощью отдельных линий и графических символов ход электрической цепи или системы цепей, а также составные устройства или части, используемые в них.

Наличие «одной линии» позволяет диаграмме оставаться читаемой, несмотря на передачу большого количества информации об электрической системе.

Эта электрическая однолинейная схема является основным справочным материалом для технического обслуживания и операций по процедурам блокировки/маркировки, а также для любых инженерных исследований энергосистемы.

В этом посте я покажу, зачем нужен SLD и как его сделать.

Зачем нужна однолинейная схема?

Он нужен вам по двум основным причинам:

Для повседневной эксплуатации и обслуживания, а также для инженерных исследований энергосистем.

Оба требуют, чтобы электрическая однолинейная схема была актуальной и доступной.

Эксплуатация и техническое обслуживание

Для планирования процедур блокировки/маркировки вам потребуются актуальные первоисточники информации.

«4.2.2.2 Процедура блокировки

Процедура блокировки должна быть разработана на основе существующего электрооборудования и системы и должна использовать соответствующую документацию, включая современные чертежи и схемы». — CSA Z462

SLD помогают убедиться, что блокировки электрических цепей не приведут к повторному включению рабочей цепи.

«4.2.2.4 Блокировки электрических цепей

Необходимо ознакомиться с соответствующей документацией, включая актуальные чертежи и схемы, чтобы гарантировать, что никакая операция блокировки электрической цепи не может привести к повторному включению цепи, над которой работают». — CSA Z462

Используйте современные схемы для создания электробезопасных условий работы.

«4. 2.5 Процесс установления и проверки электробезопасных условий работы»

а) Определите все возможные источники электроснабжения конкретного оборудования. Проверьте актуальные чертежи, схемы и идентификационные бирки». — CSA Z462

Наличие обновленного SLD может помочь избежать длительных простоев и обеспечить безопасность всех.

Исследования энергосистемы

Для завершения исследования энергосистемы требуется наличие актуального SLD.

«6.12.3 Исследования энергосистемы и однолинейная схема»

Исследования энергосистемы и однолинейные чертежи имеют решающее значение для безопасной и надежной работы электроэнергетических систем. Исследования и чертежи должны быть легко доступны и поддерживаться на постоянной основе.

Основная программа должна включать постоянное обслуживание и проверку следующих исследований и чертежей энергосистемы:

1. Однолинейные схемы;
2. Исследования короткого замыкания;
3. Координационное исследование;
4. Исследование энергии падающей вспышки дуги; и
5. Исследование потока нагрузки».

—CSA Z463

Информацию о SLD можно использовать для различных типов исследований энергосистем на вашем объекте.

• Исследование короткого замыкания, чтобы убедиться, что оборудование выдерживает неисправность.
• Исследование координации для обеспечения своевременного срабатывания нужных устройств.
• Исследование энергии инцидента, чтобы узнать уровни опасности вспышки дуги на оборудовании.
• Исследование потока нагрузки, чтобы узнать непрерывный ток через систему.

Обновления SLD

CSA Z463 — Техническое обслуживание электрических систем рекомендует пересматривать однолинейную схему через 5 лет или при значительных изменениях.

Существенным изменением может быть:

• Новая установка или модификация системы
• Изменение утилиты или источника
• Изменение импеданса системы, конфигурации или нагрузки
• Изменение защитных устройств или настроек

Как рисовать электрические однолинейные схемы

В идеале вам не нужно рисовать собственную однолинейную схему.

Был бы сделан чертеж для дизайна сайта или для нового проекта.

Но, может быть, вы не можете его найти или было так много неотслеживаемых изменений, что это никуда не годится.

Если вы работаете над новым SLD, само оборудование является лучшим источником данных.

Правильное подключение оборудования — самая важная часть схемы.

Между просмотром ярлыков и шильдиков вашего снаряжения вы сможете сделать все необходимые обновления.



Символы на электрической схеме

Для начала вы должны знать, какие символы использовать для обозначения вашего оборудования.

Источником стандартных символов электрических схем является документ IEEE Std 315, ANSI Y32.9, CSA Z99.

Вот наиболее часто используемые символы электрических схем, которые вам понадобятся для начала рисования вашей системы.

Далее я пройдусь по каждому символу и рассмотрю варианты символов и данные для включения в вашу электрическую схему.

Оборудование	Символы	Данные
Утилита или AC текущий источник символ используется для покажи где мощность исходит из.		1. Входящее напряжение 2. Уровень неисправности и импеданс (дополнительно)
Эти символы могут все представляют генератор переменного тока.		1. Вт 2. КВА 3. Напряжение 4. Количество фаз 5. Частота
Две обмотки трансформаторы могут быть представлено любой из этих символов		1. тип соединения (Δ, Y) 2. КВА 3. Напряжение 4. %Z Импеданс
Это Дельта соединение звездой конфигурации, которые можно добавить.		Н/Д
Эти переключатели можно использовать символы представлять разъединение или переходник.		1. Рейтинг Сила тока
Предохранители могут быть представлено любой графический символ.		1. Рейтинг Сила тока 2. Модель
Цепь низкого напряжения символы выключателя, со вторым указывает на выдвижение тип.		1. Номинальная сила тока 2. Модель 3. Настройки отключения (опционально)
Среднее напряжение автоматический выключатель символы, с второе указание выкатного типа.		1. Номинальная сила тока 2. Модель
Это двигатель символ, один с M и один с дельтой символ соединения.		1. Мощность (л.с.)
Эти символы показывают трансформатор тока (ТТ) выше и потенциал трансформатор (ПТ) на дне.		1. Передаточное отношение
Это символ реле подключен к CT		1. Номер функции 2. Присоединение КИП

Однолинейная электрическая схема

Есть несколько вещей, которые делают однолинейную схему особенной и помогают сделать ее читабельной.

• Помните, что вы используете одну линию для представления нескольких проводников.
• Диаграммы начинаются вверху страницы с входящего источника питания системы.
• Электрические символы обычно подаются сверху и снизу.
• Физическое расположение или размер электрического оборудования не представлены.

Помимо множества символов, в стандарте также отмечены некоторые приемы составления чертежей:

Ориентация: Изменения ориентации символа не меняют его значения.
Ширина линии: Ширина линии не меняется значение, но может использоваться для акцента.
Увеличение или уменьшение: Нет смысла связаны с разными размерами символов.
Символ клеммы (o): Этот символ может быть добавлены в точки крепления соединительных линий к графическому символу.

Вы также можете задаться вопросом, какую часть сайта включить в диаграмму.

Обычный уровень детализации, на котором следует остановиться, — это когда вы включили все распределительное оборудование.

Это означает, что когда у вас есть все панели управления и ЦУД, вы можете перейти к использованию расписаний оборудования в сочетании с однолинейной схемой.

Также можно создать сопроводительную документацию, включающую более подробную информацию об оборудовании и обеспечивающую удобочитаемость самой электрической схемы.

Соедините символы схемы

Для начала соедините электрические символы одной линией.

Вы можете использовать горизонтальную линию для обозначения части распределительного оборудования, такого как распределительное устройство, ЦУД, разветвитель или панель.

Вы заметите, что на этой схеме отсутствуют кабели, их можно добавить без символа, используя несколько стрелок и аннотацию.

Указывает на разделение оборудования

Вы также можете группировать символы, используя штрихпунктирную рамку, чтобы обозначить, что они являются частью одного оборудования.

Здесь было добавлено обозначение кабелей с использованием петли с линией, указывающей на данные кабеля, и штрихпунктирными прямоугольниками для оборудования, заключенного вместе.

Здесь показаны три основные части: входной предохранительный разъединитель, трансформатор и главное распределительное устройство.

Эту информацию легко указать, и она может быть очень полезна при определении того, как что-то должно быть обесточено.

Добавить данные об оборудовании

Как только вы определились со всеми символами и соединениями, вы можете начать добавлять информацию об оборудовании.

Здесь я добавил данные об оборудовании, которые обычно находятся на электрической схеме.

Объем добавляемой информации может варьироваться в зависимости от того, для чего он используется.

Информация об электрооборудовании

На однолинейном чертеже представлена ​​схема передачи различных типов информации об энергосистеме.

Наиболее важная информация, которую необходимо указать:

1. Входное рабочее напряжение
2. Номинальный ток оборудования
3. Идентификационные названия оборудования
4. Номинальные значения напряжения, частоты, фаз и тока короткого замыкания на шине
5. Размеры кабелей, количество кабелей и длина
6. Тип подключения трансформатора, кВА, напряжение и импеданс
7. Напряжение генератора и кВт
8. Двигатель 9 л. с.0012
9. Коэффициенты тока и напряжения измерительных трансформаторов
10. Номера устройств реле

Снова взглянув на нашу диаграмму, мы можем разделить информацию на напряжение, силу тока и импеданс, чтобы понять, что включено для каждой единицы оборудования.

Большую часть этого можно найти на паспортных табличках оборудования.

Напряжение

Входное напряжение составляет 12,47 кВ и подается на первичную обмотку трансформатора.

Трансформатор понижает напряжение до 600 В.

От вторичной обмотки трансформатора до распределительного щита 600 В. .

Сила тока

Номинальный ток:

Номинальный ток — это максимальное количество непрерывного тока, которое может пропускать часть оборудования без износа.

Для начала найдем номиналы тока оборудования:

• Разъединитель, 150 А
• Предохранитель, 140 А
• Автоматический выключатель, 2000 А

Номинальный ток трансформатора напрямую не указан, но эта информация включена в номинальную мощность 1500 кВА.

• 1500 кВА / 12,47 кВ / √ 3 = 69,5 А
• 1500 кВА / 0,6 кВ / √ 3 = 1443,5 А

В кабелях не указаны их номинальные токи, но общую информацию можно найти в таблицах допустимой нагрузки кабелей для данного размера.

Номинальный ток короткого замыкания:

Номинальный ток короткого замыкания – это максимальное значение тока, которое часть оборудования может временно выдержать без повреждения.

На входе могут быть добавлены доступные данные о коротком замыкании для трехфазного замыкания и замыкания на землю, если они получены от коммунального предприятия.

Этот ток затем используется для расчета максимального короткого замыкания в любом месте системы и сравнения с номиналами выдерживаемого оборудования.

На этой диаграмме показан только номинальный ток короткого замыкания распределительного щита, равный 86 кА, но у каждой единицы оборудования есть ограничение.

Номинал прерывания:

Максимальный ток, который устройство может безопасно прерывать, называется номиналом прерывания.

На этой диаграмме не показаны номиналы прерывания, но разъединитель с предохранителем и автоматический выключатель имеют рейтинг прерывания.

Полное сопротивление

Полное сопротивление влияет на величину рассеиваемого тока и используется для определения потоков нагрузки и уровней короткого замыкания.

Единственным оборудованием, для которого здесь указано полное сопротивление, является трансформатор на уровне 5,83 %.

Размер и длина кабеля также могут быть использованы для приблизительного импеданса.

Другие части оборудования будут иметь пренебрежимо малый импеданс.

Реле

В более крупных системах реле можно использовать в сочетании с автоматическими выключателями.

Существует множество различных функций и номеров реле, связанных с каждым типом.

Ниже приведены некоторые из наиболее часто используемых.

• 50 – Реле максимального тока мгновенного действия
• 51 – Реле максимального тока переменного тока с выдержкой времени
• 86 – Реле блокировки, главное реле отключения
• 87 – Дифференциальное реле защиты

Для получения полной информации см. IEEE Std. C37.2 Функциональные номера устройств стандартной системы электроснабжения.

Включение реле и трансформаторов тока важно для понимания того, какие средства защиты используются.

Некоторые сайты могут создать отдельный документ для указания сигналов управления реле, но также возможно поместить эти сигналы непосредственно на SLD.

На схеме показано применение выкатного высоковольтного выключателя на 13,8 кВ, отмеченного двойными стрелками.

На выкатной выключатель поступает сигнал управления, показанный красной пунктирной линией, который поступает от реле.

Реле показывают трансформаторы тока (ТТ), к которым они подключены, а ТТ показывают коэффициент трансформации ТТ.

Номера устройств могут быть объединены, если устройство имеет несколько функций (50/51).

Существуют также буквенные суффиксы, которые можно использовать с номером устройства для обозначения защиты нейтрали или заземления (50N/50G).

Вы также можете видеть, что дифференциальное реле 87 подключено к реле над и под ним. Это показывает, что он использует те же данные CT.

Основная надпись

Основная надпись помогает управлять документацией, отслеживая изменения и даты на чертеже.

Обычно он находится в правом нижнем углу, но также включает рамку вокруг всей диаграммы.

Одна из первых вещей, которую нужно проверить, прежде чем вы начнете смотреть на однолинейный чертеж, — это исправления.

Это список изменений, внесенных в документ, с указанием даты.

Также стоит отметить, что только то, что дата ревизии недавняя, не всегда означает, что весь чертеж актуален.

В этом примере вы можете видеть, что чертеж используется для тендера, строительства, исполнительного производства, дополнений и удалений.

При внесении изменений способ сообщить, что именно изменилось на чертеже, состоит в том, чтобы обвести изменение «облаком изменений».

Здесь размер основного входного предохранителя изменился на 100А с 80А.

Это изменение будет связано с буквой версии, которую также можно разместить непосредственно рядом с облаком на диаграмме.

В следующем разделе перечислены справочные чертежи, что позволит вам найти информацию в других документах.

Также должен быть раздел, в котором перечислены люди, которые нарисовали рисунок, руководили проектом, даты и их компания.

Компания-заказчик, название чертежа, номер чертежа и редакция также указаны в нижнем углу.

Заключение

Я надеюсь, что эта статья помогла лучше объяснить, как построить однолинейную диаграмму.

Знаете ли вы кого-нибудь еще, кому был бы полезен этот блог? Используйте кнопки «Поделиться» ниже, чтобы поделиться контентом.

Если у вас есть какие-либо вопросы, вы всегда можете связаться со мной по адресу [email protected].

Что такое однолинейная схема и для чего она используется?

Однолинейная схема (также известная как SLD или однолинейная схема) представляет собой упрощенное представление электрической системы. Символы и линии используются для представления узлов и соединений в системе, также могут быть включены электрические характеристики.

В центре обработки данных однолинейная схема используется для визуализации системы распределения электроэнергии с целью улучшения планирования и устранения неполадок, обеспечения избыточности и сокращения возможных простоев.

Как выглядит однолинейная диаграмма?

На однолинейных схемах используются стандартные символы для различных узлов энергосистем. Источник питания отображается в верхней части схемы, поэтому путь питания можно легко проследить от узла к узлу, а резервные пути питания можно визуализировать рядом.

Пример однолинейной схемы через Sunbird DCIM.

Какое оборудование включено в однолинейную схему ЦОД?

На однолинейной схеме четко показаны резервные пути питания от источника питания центра обработки данных до блоков распределения питания на этаже.

Узлы однолинейной схемы центра обработки данных обычно включают:

• Коммунальный канал . Основной источник питания от утилиты.
• Генераторы и топливные баки , обеспечивающие резервное питание во время отключения.
• Трансформаторы , которые преобразуют электрическую энергию одного напряжения или тока в другое напряжение или ток.
• Распределительные устройства , которые управляют, защищают и изолируют электрооборудование.
• Распределительные щиты , которые делят и распределяют мощность по ответвленным цепям.
• Автоматические вводные выключатели (АВР) , которые переключаются на резервный источник питания при отключении электроэнергии.
• Источники бесперебойного питания (ИБП) , которые обеспечивают аварийное питание во время отключения до тех пор, пока не восстановится электроснабжение или не включится система долгосрочного резервирования.
• Напольные распределительные блоки питания (PDU) , которые преобразуют необработанные источники питания в каналы меньшей мощности, которые подключаются к удаленным панелям питания или шинопроводам и стойкам PDU.
• Электростанции постоянного тока , обеспечивающие бесперебойное питание постоянным током.
• Отсеки постоянного тока , которые разделяют и распределяют отдельные нагрузки от электростанции постоянного тока к оборудованию, расположенному ниже по потоку.

Для чего используются однолинейные диаграммы?

Однолинейная схема используется для отображения распределения электроэнергии по объекту. Диаграмма должна быть точной и обновляться по мере добавления, удаления или замены оборудования на объекте.
Преимущества использования однолинейной схемы в вашем центре обработки данных включают:

• Знакомство со схемой и конструкцией вашей системы распределения электроэнергии
• Документирование избыточных путей питания для обеспечения надежности системы
• Упрощение планирования, устранение неполадок и повышение эффективности обслуживания
• Обеспечение соблюдения норм и правил, таких как NFPA-70E
.
• Поддержание безопасных операций для защиты персонала

Получение автоматически создаваемых, динамических и интерактивных однолинейных диаграмм

Создание и поддержка однолинейных диаграмм обычно выполняется вручную и занимает много времени. Однако новые функции программного обеспечения для управления инфраструктурой центра обработки данных (DCIM) второго поколения значительно упрощают и улучшают однолинейные схемы.

Программное обеспечение DCIM позволяет централизованно отслеживать все ваши ИТ-ресурсы и вспомогательное инфраструктурное оборудование в едином окне и отображать их взаимосвязи и зависимости. На основе существующей информации об активах и цепях, которую вы уже заполнили в инструменте, программное обеспечение автоматически создает всегда точную однолинейную схему. Если вы вносите изменения в элемент или соединение в вашей системе, однолинейная схема обновляется автоматически.

Возможность построения однолинейных диаграмм в современном программном обеспечении DCIM гораздо более полезна и универсальна, чем традиционные статические диаграммы, поскольку вы можете накладывать данные о мощности и мощности в режиме реального времени, что упрощает управление питанием центра обработки данных.
