IR2104 — Полумостовой драйвер — DataSheet

Перейти к содержимому

19 ноября, 20152 декабря, 2015

Свойства

Управляющие каналы предназначены для работы под нагрузкой

— Полностью работоспособны при напряжении до +600 В

— Нечувствителен к отрицательным переходным напряжениям

— Невосприимчив к скорости нарастания напряжения dV/dt

Купить IR2104

Диапазон напряжений питания от 10 до 20 В
Отключение при снижении напряжения
Вход совместим с логикой на 3.3 В, 5 В и 15 В
Предотвращение логики поперечной проводимости
Внутренне установленное время задержки
Выход в фазе со входом
Вывод отключения отключает оба канала
Согласованная задержка распространения для обоих каналов
Без свинца

IR2104(S) — драйверы для высоковольтных, высокоскоростных MOSFET и IGBT транзисторов с зависимыми выходными каналами от низкого и высокого уровней.

Технологии HVIC и КМОП структуры без эффекта защелкивания позволили создать монолитную микросхему предусматривающую использование в экстремальных условиях. Логический вход совместим со стандартными КМОП или LSTTL выходом, вплоть до логики на 3.3 В. Выходы драйверов имеют высокий импульсный ток буферного каскада, предназначенный для уменьшения поперечной проводимости. Свободный канал может быть использован для управления мощным N-канальным MOSFET и IGBT транзистором работающем при напряжении от 10 до 600 В.

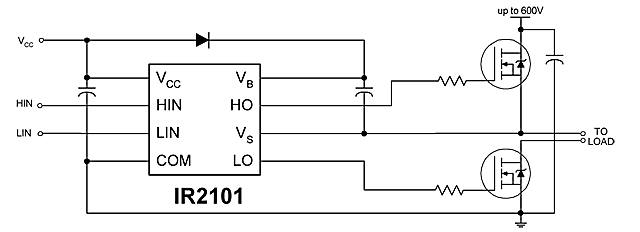

Типы корпусов для IR2104S и IR2104Схема включения

**Абсолютные максимальные значения**
Обозначение	Описание		Мин.	Макс.	Ед. изм.
V_B	Абсолютное напряжение в высоковольтной части		— 0. 3	625	В
V_S	Напряжение смещения нуля в высоковольтной части		V_B — 25	V_B + 0.3
V_HO	Выходное напряжение в высоковольтной части		V_S — 0.3	V_B + 0.3
V_CC	Напряжение питания низковольтной и логической части		-0.3	25
V_LO	Выходное напряжение низковольтной части		-0.3	V_CC + 0.3
V_IN	Логическое напряжение на входе (IN & SD)		-0.3	V_CC + 0.3
dV_s/dt	Допустимое смещение питающего напряжения при переходных процессах		—	50	В/нс
P_D	Рассеиваемая мощность при T_окр≤ +25 °С	8-выводной корпус PDIP	—	1	Вт
P_D	Рассеиваемая мощность при T_окр≤ +25 °С	8-выводной корпус SOIC	—	0. 625	Вт
R_thJA	Тепловое сопротивление кристалл-окружающая среда	8-выводной корпус PDIP	—	125	°С/Вт
R_thJA	Тепловое сопротивление кристалл-окружающая среда	8-выводной корпус SOIC	—	200	°С/Вт
T_J	Температура кристалла		—	150	°С
T_S	Температура хранения		—	150
T_L	Температура припоя (10 с)		—	300

**Рекомендуемые рабочие значения**
Обозначение	Описание	Мин.	Макс.	Ед. изм.
V_B	Абсолютное напряжение в высоковольтной части	V_S + 10	V_S + 20	В
V_S	Напряжение смещения нуля в высоковольтной части		600
V_HO	Выходное напряжение в высоковольтной части	V_S	V_B
V_CC	Напряжение питания низковольтной и логической части	10	20
V_LO	Выходное напряжение низковольтной части	0	V_CC
V_IN	Логическое напряжение на входе (IN & SD)	0	V_CC
T_A	Температура окружающей среды	-40	125	°С

**Динамические электрические характеристики.** V_BIAS(V_CC, V_BS) = 15 В, C_L = 1000 пФ и T_A = 25°C
Обозначение	Описание	Мин.	Тип.	Макс.	Ед. изм.	Условия
t_on	Время задержки включения	—	680	820	нс	V_S = 0 В
t_off	Время задержки выключения	—	150	220		V_S = 600 В
t_sd	Время задержки отключения	—	160	220
t_r	Время нарастания при включении	—	100	170
t_f	Время спада при выключении	—	50	90
DT	Время переключения	400	520	650
MT	Согласование времени задержки в каналах	—	—	60

**Статические электрические характеристики.**

V_BIAS(V_CC, V_BS) = 15 В и T_A = 25°C. Величины V_IN, V_TH and I_IN измеряются относительно общего вывода «COM». Параметры V_O и I_O измеряются относительно «COM» и применяются для соответствующих выводов.
Обозначение	Описание	Мин.	Тип.	Макс.	Ед. изм.	Условия
V_IH	Логическая «1» (HO) и логический «0» (LO) на входе	3	—	—	В	V_CC = 10… 20 В
V_IL	Логическая «1» (HO) и логический «0» (LO) на входе	—	—	0.8		V_CC = 10… 20 В
V_SD,TH+	Положительное пороговое напряжение на выводе SD	3	—	—		V_CC = 10… 20 В
V_SD,TH-	Отрицательное пороговое напряжение на выводе SD	—	—	0. 8		V_CC = 10… 20 В
V_OH	Высокий уровень напряжения на выходе, V_BIAS — V_O	—	—	100	мВ	I_O = 0 A
V_OL	Низкий уровень напряжения на выходе, V_O	—	—	100	мВ	I_O = 0 A
I_LK	Ток утечки смешения питания	—	—	60	мкА	V_B = V_S = 600 В
I_QBS	Потребляемый ток для V_BS	—	30	55		V_IN = 0 В или 5 В
I_QCC	Потребляемый ток для V_CC	—	150	270		V_IN = 0 В или 5 В
I_IN+	Ток смещения на входе для логической «1»	—	3	10		V_IN = 5 В
I_IN-	Ток смещения на входе для логического «0»	—	—	1		V_IN = 0 В
V_CCUV+	Положительный порог снижения питающего напряжения V_CC	8	8. 9	9.8	В
VCCUV-	Отрицательный порог снижения питающего напряжения V_CC	7.4	8.2	9	В
I_O+	Максимальный уровень импульсных токов короткого замыкания	130	210	—	мА	V_O = 0 В PW ≤ 10 мкс
I_O-	Минимальный уровень импульсных токов короткого замыкания	270	360	—	мА	V_O = 15 В PW ≤ 10 мкс

Функциональная блок-схема

Расположение выводов

**Назначение выводов**
IN	Логический вход для управления высоковольтной и низковольтной частью (HO и LO), в фазе с HO
SD	Вход отключения выходных сигналов
V_B	Напряжение питания верхнего плеча
HO	Выход драйвера верхнего плеча
V_S	Возврат питания верхнего плеча
V_CC	Питание нижнего плеча и логической части
LO	Выход драйвера нижнего плеча
COM	Возврат питания нижнего плеча

Временная диаграмма вход/выход	Время переключения
Стробирующий сигнал отключения	Время задержки
Согласование времени задержки

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

admin Даташиты

TDA7050 — Низковольтный моно/стерео усилитель

ULN2003 — Матрица из мощных транзисторов Дарлингтона

IR2104 | International Rectifier (Infineon Technologies) IR2104 Имеется в наличии от Infinity-Semiconductor.com

ГлавнаяПродуктыИнтегральные схемы (ICs)PMIC – ворота драйверыIR2104

International Rectifier (Infineon Technologies)

Изображение может быть представлением. Смотрите спецификации для деталей продукта.

Обзор продукта

номер части:	IR2104
Изготовитель / Производитель:	International Rectifier (Infineon Technologies)
Описание товара	IC DRIVER HIGH/LOW SIDE 8-DIP
Листки:	IR2104. pdf
Статус RoHs	Содержит свинец / не соответствует RoHS
Состояние на складе	6952 pcs stock
Доставить из	Гонконг
Путь отгрузки	DHL/Fedex/TNT/UPS/EMS

In Stock 6952 pcs

Запросить цену: Пожалуйста, заполните все обязательные поля своей контактной информацией. Нажмите « SUBMIT RFQ », и мы вскоре свяжемся с вами по электронной почте Или напишите нам:[email protected]

Целевая цена:
Кол-во:

Пожалуйста, дайте нам вашу целевую цену, если количество превышает отображаемое.

номер части
название компании
Контактное лицо
Эл. почта
Сообщение

Технические характеристики IR2104

номер части	IR2104	производитель	International Rectifier (Infineon Technologies)
Описание	IC DRIVER HIGH/LOW SIDE 8-DIP	Статус бесплатного свидания / Статус RoHS	Содержит свинец / не соответствует RoHS
Кол-во в наличии	6952 pcs	Техническая спецификация	IR2104. pdf
Напряжение тока – поставка	10 V ~ 20 V	Поставщик Упаковка устройства	8-PDIP
Серии	–	Время нарастания / спада (Typ)	100ns, 50ns
упаковка	Tube	Упаковка /	8-DIP (0.300″, 7.62mm)
Другие названия	*IR2104	Рабочая Температура	-40°C ~ 150°C (TJ)
Количество водителей	2	Тип установки	Through Hole
Уровень чувствительности влаги (MSL)	1 (Unlimited)	Логическое напряжение – VIL, VIH	0.8V, 3V
Статус бесплатного свидания / Статус RoHS	Contains lead / RoHS non-compliant	Тип ввода	Non-Inverting
Со стороны высокого напряжения – Макс (Bootstrap)	600V	Тип ворот	IGBT, N-Channel MOSFET
Управляемая конфигурация	Half-Bridge	Подробное описание	Half-Bridge Gate Driver IC Non-Inverting 8-PDIP
Текущий – пиковый выход (источник, приемник)	210mA, 360mA	ток заряда	Synchronous
Номер базового номера	IR2104

отгрузка
После продажи
Листки

отгрузка

★ БЕСПЛАТНАЯ ДОСТАВКА ОТ DHL / FEDEX / UPS, ЕСЛИ ЗАКАЗАТЬ БОЛЬШЕ 1000 USD.
(ТОЛЬКО ДЛЯ интегральных схем, защиты цепей, RF / IF и RFID, оптоэлектроники, датчиков, преобразователей, трансформаторов, изоляторов, переключателей, реле)

FEDEX	www.FedEx.com	От 35,00 $ базовая стоимость доставки зависит от зоны и страны.
DHL	www.DHL.com	От 35,00 $ базовая стоимость доставки зависит от зоны и страны.
UPS	www.UPS.com	От 35,00 $ базовая стоимость доставки зависит от зоны и страны.
тротил	www.TNT.com	От 35,00 $ базовая стоимость доставки зависит от зоны и страны.

★ Время доставки потребуется 2-4 дня для большинства стран мира по DHL / UPS / FEDEX / TNT.

Пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы по поводу доставки. Свяжитесь с нами по электронной почте [email protected]

ПОСЛЕПРОДАЖНАЯ ГАРАНТИЯ

Каждому продукту от Infinity-Semiconductor.com был предоставлен гарантийный срок 1 год. В течение этого периода мы могли бы предоставить бесплатное техническое обслуживание в случае возникновения каких-либо проблем с нашими продуктами.
Если вы обнаружите проблемы с качеством наших продуктов после их получения, вы можете протестировать их и подать заявку на безусловное возмещение, если это может быть доказано.
Если товар неисправен или не работает, вы можете вернуться к нам в течение 1 ГОДА, все транспортные и таможенные сборы за товар несут мы.

Связанные теги

International Rectifier (Infineon Technologies) IR2104
IR2104 дистрибьютор
IR2104 Поставщик
IR2104 Цена
Фотографии IR2104
IR2104 Image
IR2104 PDF Datasheet
IR2104 Скачать спецификацию
IR2104 Datasheet
IR2104 сток
Купить IR2104
Купить International Rectifier (Infineon Technologies) IR2104
International Rectifier (Infineon Technologies) IR2104
International Rectifier (Infineon Technologies) Поставщик
International Rectifier (Infineon Technologies) Дистрибьютор
International Rectifier (Infineon Technologies) IR2104
International Rectifier IR2104
Infineon Technologies IR2104
International Rectifier (Infineon Technologies) IR2104
IR (Infineon Technologies) IR2104

сопутствующие товары

: IR2104SPBF; Производители: International Rectifier (Infineon Technologies); Описание: IC DRIVER HIGH/LOW SIDE 8SOIC; В наличии: 41784 pcs; Скачать: IR2104SPBF. pdf; RFQ

: IR2104STRPBF; Производители: International Rectifier (Infineon Technologies); Описание: IC DRIVER HIGH/LOW SIDE 8SOIC; В наличии: 62598 pcs; Скачать: IR2104STRPBF.pdf; RFQ

: IR2103PBF; Производители: International Rectifier (Infineon Technologies); Описание: IC DRIVER HALF BRIDGE 600V 8DIP; В наличии: 55779 pcs; Скачать: IR2103PBF.pdf; RFQ

: IR2103STR; Производители: International Rectifier (Infineon Technologies); Описание: IC DRIVER HALF BRIDGE 600V 8SOIC; В наличии: 6428 pcs; Скачать: IR2103STR.pdf; RFQ

: IR2103STRPBF; Производители: International Rectifier (Infineon Technologies); Описание: IC DRIVER HALF BRIDGE 600V 8SOIC; В наличии: 105575 pcs; Скачать: IR2103STRPBF. pdf; RFQ

: IR2103SPBF; Производители: International Rectifier (Infineon Technologies); Описание: IC DRIVER HALF BRIDGE 600V 8SOIC; В наличии: 46807 pcs; Скачать: IR2103SPBF.pdf; RFQ

: IR2103; Производители: International Rectifier (Infineon Technologies); Описание: IC DRIVER HALF BRIDGE 600V 8DIP; В наличии: 3787 pcs; Скачать: IR2103.pdf; RFQ

: IR2104PBF; Производители: International Rectifier (Infineon Technologies); Описание: IC DRIVER HIGH/LOW SIDE 8DIP; В наличии: 37107 pcs; Скачать: IR2104PBF.pdf; RFQ

: IR2105; Производители: International Rectifier (Infineon Technologies); Описание: IC DRIVER HALF-BRIDGE 8-DIP; В наличии: 3156 pcs; Скачать: IR2105. pdf; RFQ

: IR2104S; Производители: International Rectifier (Infineon Technologies); Описание: IC DRIVER HIGH/LOW SIDE 8-SOIC; В наличии: 6473 pcs; Скачать: IR2104S.pdf; RFQ

: IR2103S; Производители: International Rectifier (Infineon Technologies); Описание: IC DRIVER HALF BRIDGE 600V 8SOIC; В наличии: 3416 pcs; Скачать: IR2103S.pdf; RFQ

: IR2104STR; Производители: International Rectifier (Infineon Technologies); Описание: IC DRIVER HIGH/LOW SIDE 8-SOIC; В наличии: 5757 pcs; Скачать: IR2104STR.pdf; RFQ

Новости отрасли

Ром добавляет 10 автомобильных SiC Mosfets: «Внедрение серии SCT3xxxxxHR позволяет Rohm предложить самый . ..

ON добавляет к SiC MOSFETs: ON Semiconductor представила два SiC MOSFET, предназначенные для э…

APEC: TI думает о том, чтобы сделать чип AC-DC с резервной мощностью 15 мВт: «Это устройство обеспечивает наилучший баланс между в…

Спонсированный контент: SIGLENT SVA1015X Spectrum Analyzer: Анализатор спектра SIGLENT SVA1015X – это очень мощный и гибки…

Ожидается, что расходы на производство полуфабрикатов сократятся на 14% в этом году и вырастут на 27% в следующем.: Спровоцированный спадом в секторе памяти, спад в 2019 го…

Power Stamp Alliance сокращает потребность в центральном процессоре для мониторинга блоков питания и добавляет эталонный дизайн: Альянс (Artesyn Embedded Technologies, Bel Power Solutions, Flex и STMicroelectronics) соз…

APEC: SiC power и усовершенствованные облачные электроинструменты: Поисковые возможности были улучшены, и есть меню в сти. ..

Dengrove добавляет компактные DC / DC-преобразователи от Recom: Они предназначены для приложений, требующих высокой п…

Первый военный процессор Arm для приложений высокого разрешения: LS1046A является частью 64-битного портфеля Arm Layerscape компан…

IR2104 MOSFET Распиновка, техническое описание, характеристики и характеристики

15 сентября 2022 – 0 комментариев

IR2104 МОП-транзистор

Распиновка МОП-транзистора IR2104

IR2104 — это высокоскоростная микросхема драйвера затвора Half-Bridge , которая принимает маломощный вход для вывода мощных токовых приводов. Его можно использовать для управления мощными коммутационными устройствами, такими как MOSFET и IGBT и могут управлять полевыми МОП-транзисторами как верхнего, так и нижнего плеча. IR2104 имеет типичный ток источника 0,21 А и ток потребления 0,36 А. Логический вход совместим со стандартным выходом CMOS или LSTTL с логическим напряжением до 3,3 В.

Конфигурация выводов IR2104

Номер контакта	Название контакта	Описание
1	ВКК	Напряжение питания логики и внутреннего привода затвора
2	В	Входной контакт
3	SD	Контакт отключения (активный низкий уровень)
4	СОМ	Питание микросхемы и сигнальная земля
5	ОС	Нижний выход драйвера затвора
6	против	Плавающий возврат на стороне высокого напряжения
7	ГО	Выход драйвера затвора со стороны высокого уровня
8	ВБ	Плавающий источник питания драйвера боковых ворот высокого давления

Характеристики и характеристики

Плавающий канал, предназначенный для работы в режиме начальной загрузки
Полностью работоспособен до +600 В
Устойчив к отрицательному переходному напряжению
Невосприимчивость к dV/dt
Диапазон питания привода затвора от 10 до 20 В
Блокировка при пониженном напряжении
Совместимость с входной логикой 3,3 В, 5 В и 15 В
Логика предотвращения перекрестной проводимости
Внутренне заданное мертвое время
Выход стороны высокого напряжения совпадает по фазе с входом
Вход отключения отключает оба канала
Согласованная задержка распространения для обоих каналов

IR2104 Эквиваленты

DGD2104, IR2103

Другие MOSFET

IR2153, IR2110

9002 .

Как использовать МОП-транзистор IR2104?

На приведенных ниже схемах показана типичная схема применения драйвера затвора IR2104 . Имейте в виду, что бутстрапный диод и бутстрапный конденсатор имеют решающее значение для возбуждения высокого напряжения. Значение бутстрепного конденсатора будет влиять на переключение верхнего плеча.

IR2104 MOSFET Упрощенная принципиальная схема

Инверторы
20048
Импульсные источники питания

Электроинструмент

Драйверы двигателей

Робототехника

2D-модель и размеры

Метки

MOSFET

Полумостовой MOSFET

IGBT

Силовая электроника

IR2104：Понимание всего об этом драйвере MOSFET

Некоторые бытовые и промышленные приборы зависят от полупроводниковых интегральных схем. Они используют H-мост для управления нагрузками от низкой потребляемой мощности для получения усиленных токов. У нас есть отличный пример в драйвере полумоста IR2104.

Но как именно работает этот драйвер ворот? По мере чтения открываешь для себя все особенности и условия эксплуатации. Кроме того, мы объясняем, как использовать микросхему IR2104 в электронных проектах «сделай сам».

1. Что такое IR2104?
Микросхема IR2104 представляет собой полумостовой драйвер. Он принимает маломощный вход для вывода сильноточных приводов. Он питает затвор мощного транзистора, такого как мощный МОП-транзистор. Кроме того, драйвер затвора IR2104 работает как регулятор уровня и усилитель мощности.

Выходные каналы драйверов IGBT и MOSFET используют опорные сигналы высокого и низкого уровня. Логический вход работает на логике 3,3 В и совместим с выходом LSTTL и CMOS. Эти технологии невосприимчивы к проприетарным HVC и защелкам. Поэтому допускается монолитное строительство.

(Аналогичный пакет SOIC драйвера полумоста IR2014).

2. ХАРАКТЕРИСТИКИ
Помимо прочего, драйвер MOSFET IR2104 имеет несколько выдающихся характеристик, таких как

Средний ток нагрузки составляет 10 ампер. Тем не менее, пиковый ток составляет 20 ампер.

Диапазон напряжения VCC составляет от 12 В до 36 В постоянного тока.

На другом конце напряжение питания логического элемента составляет 12–15 В постоянного тока.

Содержание совместимых входных сигналов: 3,3–15 В.

Цоколевка IR2104 имеет SMD-дизайн.

Имеет один вход ШИМ.

Кроме того, микросхема имеет функцию входа отключения.

Имеются винтовые клеммы для питания нагрузки и нагрузки.

Также имеется разъем для ввода и питания логики.

Имеет логику, предотвращающую перекрестную проводимость.

3. Распиновка IR2104
Как правило, распиновка IR2104 имеет восемь вставляемых через отверстие контактов. Часто его 8-DIP-пакет поставляется с двумя внутренними драйверами технологии CMOS. Они, в свою очередь, работают на N-канальных MOSFET и полумостовых затворах IGBT.

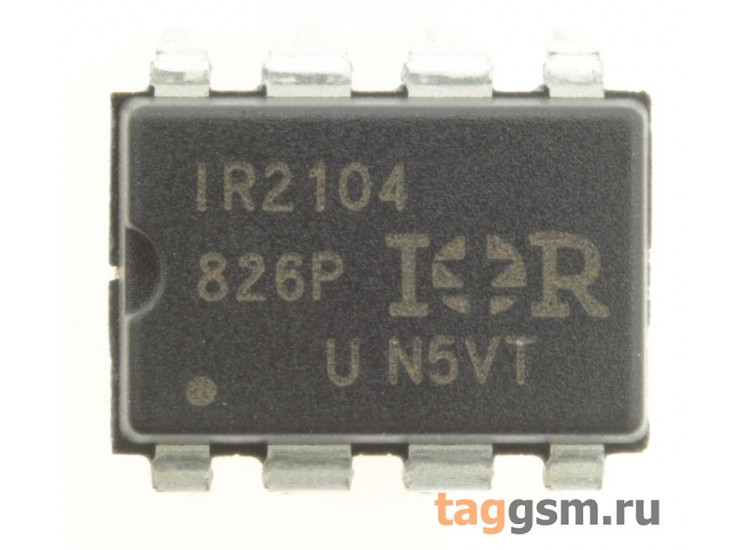

(8-контактная микросхема драйвера PDIP).

4. Как пользоваться IR2104
Во время работы полумостовой драйвер затвора использует ШИМ-сигналы от контроллера. Примером такого контроллера является Arduino Uno. При подключении к Arduino через контакт D9 он управляет низким и высоким значениями MOSFET. С другой стороны, подключение к выводу D8 затвора от третьего контакта Arduino помогает выключить управляющие сигналы. В конечном итоге ШИМ должен синхронизироваться с максимальным рабочим циклом, чтобы насос заряда работал.

(Видеоурок по использованию инвертора IR2104).

Это необходимые ограничения, которые следует соблюдать при использовании ИС драйвера во избежание повреждения. К ним относятся:

TA, Температура окружающей среды: от -40 до 125°C.
