Схема подключения проходного выключателя с 3х мест: особенности и монтаж

---

---

Организация систем освещения предусматривает использование различного оборудования. В основном этим оборудованием является светильник и выключатель. Последний имеет несколько видов. Один из них является проходным. Его могут называть еще перекидным, дублирующим или выключателем на два направления.

Монтаж такого выключателя является более сложным, чем установка простого. В общем, схема предусматривает установку как минимум двух таких устройств. При этом оба подключаются к одному светильнику.

В некоторых случаях работой одного осветительного устройства могут управлять три или даже четыре включатели. В этой статье будет рассмотрена схема подключения проходного выключателя с трех мест, то есть организация освещения с использованием трех таких устройств.

Примеры использования трех проходных включателей

В длинном коридоре без проходных выключателей не обойтись
[sc name=img ]

Такая система освещения предусматривает наличие одного светильника, к которому подключаются три включатели.

Конечно, они размещаются в разных местах. Это очень удобно, поскольку включать/выключать лампочку можно из разных мест.

Лучше всего такая система проявила себя на лестничных маршах, в спальных комнатах, коридорах и длинных пролетах, а также на прилегающей к частному или дачному дому территории.

Если говорить о лестничных маршах, то проходные выключатели могут размещаться на первом, втором и высших этажах в тех местах, в которых есть выход на лестницу.

Думаю, что здесь не надо напоминать об уровне удобства или безопасности, поскольку, как только вы попали на лестницу, вы сразу можете осветить ее, а после поднятия или опускания на определенный этаж выключить осветительный прибор.

Другим примером использования проходных выключателей, которые монтируются в трех местах, является длинный коридор, в котором при этом есть несколько дверей.

То есть коридор имеет начало и конец и при этом посередине него находится еще вход в какую-то комнату.

Получается так, что когда вы зашли в коридор, вы включаете светильник. Далее можете пройти до середины коридора и на входе в комнату выключить свет. Кроме этого можете пройти до конца коридора и там уже выключить свет. Это очень удобно. Не так ли?

Аналогичным образом можно подсвечивать и ландшафтные участки.

Подытоживая, можно сказать, что монтаж проходных выключателей является целесообразным в том помещении или на той территории, которая имеет два и больше выходов. Каждый проходной выключатель будет размещаться на каждом выходе.

Схема подключения

---

---

Для того чтобы смонтировать осветительную систему, которая будет включаться из трех разных мест, надо знать, каким образом она создается. Сначала подаем схему, которая определяет последовательность подключения 3 проходных выключателей.

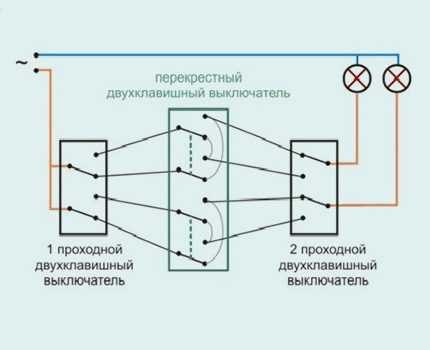

Схема подключения трех проходных выключателей
[sc:img]

Выключатель с тремя точками управления проходной
[sc name=img ]

На этой схеме используются одноклавишные проходные выключатели. При этом первый и третий приборы идентичны. Второе устройство является перекрестным. Оно несколько отличается от первого и третьего, и об его особенностях будет указано ниже.

И так, схема показывает, что к проходным выключателям подключается только фазный провод. Он идет до первого проходного выключателя. Первый и третий устройства имеют по три контакта.

Если это первый выключатель, то один контакт предназначен для входного фазного провода, а других два – для двух промежуточных. Если это третий проходной выключатель, то два контакта предназначены для промежуточных электропроводов и третий для выходного фазного.

Как видите, первый и третий приборы соединяются между собой двумя электропроводами. Посередине этих электропроводов подключается перекрестный выключатель. Он уже имеет не три, а четыре контакта: два для проводов от первого отсоединителя, два для проводов от второго отсоединителя.

Первый и второй проходные отсоединители могут замыкать один из двух промежуточных проводов. Когда они замыкают один и тот же электропровод и устройство №2 находится в исходном положении, то лампа в светильнике будет светиться.

То есть вся цепочка является замкнутой. Понятно, что если изменить положение клавиши в одном из включателей 1 или 3, то цепь разорвется и движение тока прекратится. При повторной смене клавиши цепь замкнется и лампа загорится.

Особенности перекрестного отсоединителя

В отличие от первого и третьего выключателей, второй имеет такой механизм, который осуществляет синхронное разъединение двух промежуточных электропроводов и при этом делает их перекрестное соединение. Другими словами он одновременно перебрасывает два контакта.

В результате это перекидывание контактов также приводит к размыканию или замыканию локальной схемы освещения, которую образуют три проходные выключатели.

Пример работы перекрестного проходного отсоединителя. Проходные выключатели 1 и 3 находятся в таких положениях, которые подключают разные электропровода.

Две частицы верхнего промежуточного провода являются соединенными и в таком же положении находятся частицы нижнего провода. Далее осуществляется изменение положения клавиши в перекидном выключателе.

Это приводит к замыканию первой половины верхнего промежуточного и второй половины нижнего промежуточного электропроводов. В это же время соединятся другие части промежуточных электрокабелей. В результате цепочка замыкается и ток попадает в светильник. Лампа начинает светиться.

По сути дела, схема, которая определяет последовательность и особенности подключения трех проходных выключателей, не является очень сложной. Однако подключение всех концов кабелей требует большой внимательности, поскольку неправильное подсоединение приведет к тому, что осветительная система не будет работать.

Материалы

Итак, со схемой мы ознакомились. Теперь, смотря на вышеуказанные схему, можно будет подключить проходные выключатели, которые устанавливаются в трех местах.

Однако перед этим нужно подготовить необходимые материалы и инструменты.
Список материалов должен содержать следующие пункты:

1. Кабель (трехжильный и четырехжильный, сечение не менее 1,5 кв. миллиметра).
2. Клеммы.
3. Изолента.
4. Включатели.
5. Монтажные коробки.

Инструменты

Что касается перечня инструментов, то нужно подготовить:

• отвертки для болтов с плоскими и фигурными шлицами;
• монтажный нож;
• бокорезы;
• набор гаечных ключей;
• пассатижи.

В том случае, если в доме уже есть электропроводка, нанесена штукатурка и планируется установка только проходного выключателя, который согласно схеме подключения будет размещаться в 3 точках, то придется или делать штробы, или осуществлять открытый монтаж новых электрокабелей.

Если будет использоваться первый вариант, то нужно взять перфоратор и штроборез или дрель с алмазным кругом. С помощью них будет делаться штроба. При этом нужно докупить или пластиковую трубу и алебастр. С помощью последнего в штробе будет фиксироваться гофротруба.

Если же новые кабели будут прокладываться открытым путем, то для этого нужно запастись монтажной коробкой, которая устанавливается на поверхность стены, кабель-каналами или гофротрубой.

Последовательность монтажа

С самого начала нужно отключить электроэнергию в доме или квартире. При этом следует вывести отдельную и единственную розетку, к которой будет подключаться электрическое оборудование.

Также следует с помощью металлоискателя или специального устройства определить, где пролегает проводка. Благодаря этому вы не повредите действующую проводку.

После этого следует определиться с местом размещения монтажной коробки. Это нужно делать с таким подходом, чтобы сэкономить электрокабель, который будет прокладываться от коробки к проходным выключателям (они будут находиться в трех разных местах) и который будет использоваться для их подключения.

Когда вы определились с этим местом, то устанавливаете распределительную коробку. Также монтируете монтажные коробки для установки отсоединителей. После этого можно прокладывать электрокабели.

Полезный совет: лучше всего использовать трех- и четырехжильные кабели. Так, для подключения устройств 1 и 3 нужно брать трехжильный электрокабель. Одна жила для подачи фазы или для подключения светильника.

Две другие будут выполнять роль промежуточных проводов. Четырехжильный кабель нужен для перекрестного выключателя. Понятно, что две жилы будут соединяться с двумя жилами электрокабеля, отходящего от первого выключателя, а другие две – с жилами кабеля, отходящего от третьего выключателя.
Можно использовать кабели с другими числом жил, однако это только усложнит процесс.

Как видно на схеме, которая определяет подключение тройного проходного выключателя, концы каждого кабеля выводятся в распределительную коробку и соединяются с помощью клеммников.

Соединение происходит таким способом, который демонстрирует схема. На ней также видно, что нулевой провод сразу подключается к светильнику.

Также подключают три отсоединители и устанавливают их в монтажных коробках.

Полезный совет: очень часто возникает такая ситуация, когда подключение кабелей было сделано согласно схеме, но сам проходной выключатель, который может быть тройным, подключается неправильно. Другими словами в клеммы были вставлены не те провода. Здесь не следует сильно грустить, поскольку можно использовать пробник, который позволит определить, что и куда вставлять.

После соединения нужно провести проверку работы новой осветительной ветви. Для этого включают подачу тока и проверяют. Если все хорошо, то электропитание отключается и штробы заполняют штукатуркой или устанавливают крышку на кабель-каналы. Иными словами делаются последние монтажные работы.

---

---

Разработка и производство вентиляционного оборудования Как Выбрать Строительную Компанию Подбор запчастей для бытовой техники Мегаватт Сервис – лаборатория электроизмерений

Схема подключения проходного выключателя с 3х мест

Содержание

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты.

Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

Проходной выключатель схема

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

• кабель питания с автомата освещения распредщитка

• кабель на переключатель №1

• кабель на переключатель №2

• кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

• белый(серый) — фаза

• синий — ноль

• желто зеленый — земля

или второй вариант:

• белый (серый)

• коричневый

• черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи «Цветовая маркировка проводов. ГОСТы и правила.»

1. Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
2. Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
3. Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• Фаза с автомата должна приходить на общий проводник первого выключателя
• Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
• Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
• Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Для создания схемы применяют два и более проходных выключателя. Схема может включать любое количество проходных устройств, но увеличение их числа будет серьезно усложнять работу — необходимо четко знать порядок расположения кабелей и соединений в коробке.

Конструкция и особенности проходных выключателей

Внешней проходной прибор не отличается от стандартного. Разницу можно заметить только при осмотре изделия снизу – производители наносят на корпус треугольники, направленные по горизонтали вниз. Второй вариант различия – 3 клеммы с медными контактами. Одна располагается сверху, а две – снизу. Также проходное устройство коммутируется через трехжильный кабель ВВГ-нг или NYM с сечением 1,5 мм².

В зависимости от количества кнопок существуют двухклавишные, одноклавишные и трехклавишные модификации.

Разница между проходным и обычным выключателем.

В сравнении с классическими двухполюсными моделями подключить проходник нужно по следующему принципу:

• последовательное подсоединение коммутаторов;
• фаза не размыкается, а переключается на вторую линию;
• контактов выхода больше, чем контактов входа.

Парные полюса коммутаторов располагаются друг против друга.

Нюансы выбора

Перед покупкой проходного выключателя требуется учитывать:

• Способ крепления – зависит от типа проводки. Накладные устанавливаются на поверхность при помощи дюбель-саморезов. Встроенные – в подрозетниках на ножках-распорках.
• Степень защиты – для спальни или коридора подойдут модели с IP03, для ванной – с IP04- IP05, для улицы – с IP55.
• Тип контактных зажимов. Винтовые с прижимными пластинами отличаются надежностью. Безвинтовые пружинные проще в плане монтажа.
• Маркировка клемм – используются обозначения N (ноль), L (фаза) и земля (заземление). Буквами I и O маркируется положение кнопок при включении и выключении.

По типу управления проходники бывают клавишными, сенсорными, с ПДУ.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

• ищите общую клемму

• подключаете на нее фазный проводник, который будет идти на лампочку

• на оставшиеся подсоединяете две другие жилы

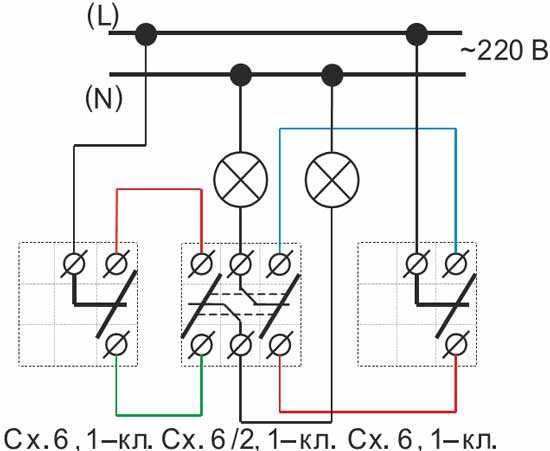

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Однако выключатель с тремя клеммами здесь уже не подойдет. Так как соединяемых проводов в распредкоробке будет четыре.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Применение схемы

В длинных коридорах часто применяют проходные выключатели. Проходные модели предназначаются для удобства подачи или удаления напряжения осветительных приборов из разных концов помещения. Чаще всего такую схему применяют:

• В длинном коридоре с выходами из разных комнат. На выходе ставят один переключатель, посередине – второй, в конце – третий.
• Во дворах загородных и частных домов, дач. Коммутационные устройства монтируются на выходе из дома и хозяйственных постройках.
• В многоквартирных трехэтажках. На первом этаже ставится прибор, чтобы выполнить включение. Отключить освещение можно на втором и третьем этажах.
• В детской комнате с несколькими кроватями. Решение предусматривает один прибор на входе и два рядом со спальными местами.
• Лестничные пролеты и площадки коттеджей за городом. Один девайс монтируется на начале лестницы, выключение осуществляется со второго этажа или около чердака.

При помощи проходного выключателя обеспечивается экономия электроэнергии.

Одним из минусов проходных выключателей является необходимость штробления стен под них. Организация электролинии с проходным выключателем имеет несколько минусов:

• затраты времени и сил на штробление стены при скрытой проводке;
• необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
• нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
• сложности с определением клемм;
• отсутствие четкости положений «ВКЛ» и «ВЫКЛ».

Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.

Проходной выключатель удобно использовать в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. В настоящее время схема проходного переключателя света, управляемая с трех мест, не привязывается к планировке жилого объекта.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Использование схем с тремя выключателями

Переключающий механизм в проходных выключателях расположен по центру контактов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. При такой организации питания, одинаковые устройства не подойдут. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Полезное видео Выключатель с трех мест — современное решение управление светом Электроэнергия и прочие ресурсы растут в цене, а появление современных технологий позволяет значительно экономить. Многие начинающие электрики не профессиональные путают эти понятия, и пытаются организовать проходную схему на трехклавишнике. Берется отвертка с фазоискателем или мультиметр, и ищется где плюс, а где минус. Речь идет о длинных коридорах, лестницах, подвальных помещениях.

Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Внешний вид дублирующих устройств почти такой же, как и у одноклавишного прибора. Трехклавишный проходной выключатель Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Если вам нужна схема подключения проходного выключателя с двух мест , смотрите ее в данной статье.

При монтаже переключатели устанавливаются так, чтобы в выключенном виде клавиши находились в одном направлении. В нем присутствует и вход, и выход в количестве 2. А между тем у крестового выключателя схема и механизм переключения совсем иной. По правилам прокладывания проводки, все провода в такой электрической цепи должны быть расположены на расстоянии 15 см от потолка. Включение осветительного прибора осуществляется в том случае, когда 2 переключателя встают в одинаковое положение.

Аналогичное крепление оставшихся выходов. А два других установлены на каких-то дворовых постройках гараж, сарай, дойдя до которых можно отключить освещение. В быту используются не только понижающие, но и повышающие трансформаторы. В многоквартирных домах на три этажа.

Пример работы освещения

1. При включении клавиши №1, лампа горит, электричество идет по фазному проводу и обозначается буквой L, а ход тока показывает красная линия.
2. Обратное нажатие клавиши, свет гаснет.
3. Переключаем переходной отсоединитель, лампа загорается.
4. Нажимаем клавишу снова лампа выключается.
5. При включении устройства №3 лампа горит.
6. Повторное нажатие приводит к выключению светильника.

Рекомендация: при необходимости увеличить количество мест управления светильником добавляется желаемое количество перекрестных выключателей между лестничными.

Необходимое оборудование и материалы

• Выключатели
• Монтажная коробка
• Электроизоляционная лента
• Клеммы
• Отвертки крестовые и обычные
• Нож для монтажа
• Бокорезы
• Плоскогубцы
• Ключи гаечные
• Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей. Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу. В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Пошаговая инструкция монтажа

1. Отсоединить электроэнергию в помещении.
2. Определить, где находятся провода, дабы не повредить их.
3. Обозначить будущее месторасположение распределительной коробки.
4. Установить монтажную коробку.
5. Прокладка электрокабелей. Лучше взять 3-х или 4-х жильный кабель. Для перекидных устройств нужен трехжильный. С помощью одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с промежуточными проводами. Для перекрестного устройства нужен четырех жильный кабель — по две жилы на каждый выключатель. Две будут вести к первому, а остальные две ко второму.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику. Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.

Видеоинструкция — Подключение проходного выключателя и управление освещением из 3х мест

Источники

• https://220.guru/electroprovodka/rozetki-vyklyuchateli/sxema-podklyucheniya-proxodnogo-vyklyuchatelya-s-3x-mest.html
• https://elektrika.expert/vykljuchateli/vykljuchatel-s-treh-mest.html
• https://domikelectrica.ru/kak-pravilno-podklyuchit-2-proxodnyx-vyklyuchatelya/
• https://StrojDvor.ru/elektrosnabzhenie/kak-podklyuchit-proxodnoj-vyklyuchatel-na-tri-tochki/
• https://tokzamer. ru/bez-rubriki/prohodnoj-vykljuchatel-na-3-tochki-shema-podkljucheniya
• https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/shema-podklyucheniya-prohodnogo-vyklyuchatelya-s-3h-mest.html

Проходной выключатель – схема подключения на 3 точки

Раньше все было проще, мы жили в типовых домах со стандартной сетью электроосвещения. Мы зашли в комнату, нажали выключатель, загорелся свет, а когда мы ушли, то погасли. Сейчас все чаще в городских квартирах и загородных домах интерьер разрабатывают дизайнеры, и у них может быть такое видение вашего будущего дома, что вопрос управления одними и теми же светильниками из нескольких мест станет очень актуальным. В этом случае на помощь придет проходной выключатель. 3-х точечная схема подключения считается не слишком сложной и в то же время максимально удобной. Поговорим о нем подробнее, когда и где он используется, как самому все подключить и что для этого требуется?

Содержание

• Где применить такую ​​схему?
• Схема переключения
  • Что особенного?
  • Что требуется?
• Электрическое переключение
• Сборник видео

Где применить такую ​​схему?

Проходные выключатели были придуманы для того, чтобы одни и те же осветительные приборы (или их группы), расположенные в длинных коридорах или больших помещениях, можно было подавать и снимать из разных точек.

Схема подключения проходного выключателя ровно из трех мест чаще всего используется при следующих обстоятельствах:

1. При наличии длинных коридоров, откуда есть выходы в несколько разных комнат или помещений. При входе в такой коридор освещение включается одним выключателем, затем где-то посередине второй, а в конце помещения третий выключатель. С их помощью вы сможете выключить освещение с той точки, где находитесь в данный момент, и не возвращаться для этого в начало коридора.
2. В загородных домах для освещения приусадебного участка или двора. Например, при выходе из дома устанавливается один выключатель, который включает лампы во дворе. А два других устанавливаются на некоторых дворовых постройках (гараж, сарай), дойдя до которых можно выключить освещение.
3. В многоквартирных трехэтажных домах. При входе на первый этаж включали свет во всем подъезде, поднимались на второй или третий этаж, выключали. В этом случае схема подключения проходных выключателей позволяет значительно сэкономить электроэнергию, ведь часто бывает так, что свет в подъездах горит днем ​​и ночью.
4. Когда в большой детской комнате несколько спальных мест. Всего установлено три выключателя: один у входа в комнату, два других возле детских кроваток. Войдя в спальню, ребенок включает свет, доходит до своей кровати, ложится в постель и выключает освещение.
5. В загородных домах с помощью проходного выключателя с трех мест можно управлять освещением лестничных клеток или маршей. Один прибор устанавливается внизу в начале лестницы, при подъеме включает освещение всего марша. Поднявшись на второй этаж, устанавливают еще один выключатель, с помощью которого выключается свет. А третий расположен выше, там, где лестница выходит на чердак, чтобы, поднявшись туда, вы отключили освещение всего марша и не накручивали лишние киловатты, пока будете заниматься своими делами на чердаке.

На самом деле вариантов еще очень много, мы рассмотрели самые популярные, но и из этого понятно, насколько схема подключения проходного выключателя из 3-х мест сделает нашу жизнь комфортнее.

Схема переключения

Что особенного?

Внешне проходное коммутационное устройство выглядит как обычное, но это еще не вы начнете внимательно изучать его устройство.

У обычного аппарата есть два контакта – входной и выходной, при нажатии на клавишу они замыкаются или размыкаются между собой, тем самым создавая электрическую цепь или разрывая ее.

У проходного выключателя три контакта – один общий вход и два выхода. Внутри контактной части находится поперечина, которая никогда не находится в промежуточном положении посередине. При нажатии клавиши она переключается на ту или иную цепь, таким образом соединяя общий входной контакт с тем или иным выходом.

Опция тройного управления освещением использует перекрестный переключатель. Особенность его конструкции в том, что имеется четыре точки контакта (два входа и два выхода).

Соединение крестового выключателя всегда выполняется посередине между проходными изоляторами. Одна пара его контактов подключена к отходящим контактам первого проходного устройства, вторая пара соответственно к отходящим контактам другого проходного выключателя.

Имейте в виду, что при подключении выключателей из 3-х разных мест на группу освещения все три коммутационных устройства дублируют действия друг друга. В связи с этим их клавиши не будут иметь четко обозначенных положений «включено», «выключено», каждый раз они могут находиться в разных положениях.

Принцип работы проходных и перекрестных выключателей подробно показан и доступен в видео от Алексея Земскова:

Что требуется?

Для производства электромонтажных работ приобрести следующие материалы:

• распределительная коробка;
• осветительный прибор;
• выключатели проходные – 2 шт.;
• крестовой переключатель;
• коробки розеток – 3 шт.;
• 2-проводная, 3-проводная и 4-проводная.

Также при работе всегда должны быть такие инструменты:

Бокорезы
• ;
набор отверток
• ;
• инструмент для снятия изоляционного слоя с жил проводов;
мультиметр
• ;
Инструмент
• для изготовления штроб и отверстий в стенах.

Электрическая коммутация

Перед началом работ не забудьте о своей безопасности, отключите автоматический выключатель электропитания, проверьте отсутствие напряжения и только после этого приступайте к монтажу и коммутационным действиям с проводкой.

Распределительная коробка должна вмещать пять проводов:

• 2-жильный – ноль и фаза от питающей сети;
• 2-жильный – ноль и фаза от осветительного прибора;
• 3-жильный – от одного проходного выключателя;
• 3-жильный – от второго проходного выключателя;
• 4-жильный – от перекрестного выключателя.

Если ваш светильник конструктивно подлежит заземлению, то вам понадобится провод с тремя жилами как для подключения осветительного прибора, так и для питания (фаза, земля и ноль).

Каждое подключение необходимо производить в распределительной коробке, это удобно – в одном месте коммутировать сразу несколько участков электропроводки. Сама коробка выступает промежуточным звеном между питающей сетью и проходными выключателями.

Теперь подключаемся, ничего сложного, главное будьте внимательны:

1. Сначала нулевой провод от питающей сети соединяется с нулевым жильным проводом, идущим к светильнику.
2. Подсоедините фазный провод от сети к жиле, идущей к общему входному контакту первого проходного выключателя.
3. Теперь пара проводов от отходящих контактов первого проходного выключателя подключается к какой-либо одной паре проводов перекрестного устройства.
4. Абсолютно аналогичная коммутация производится со вторым проходным выключателем. Его пара проводов от отходящих контактов подключается к оставшейся паре проводов кроссоверного аппарата.
5. Осталось подключить фазу лампы к жиле общего входящего контакта на втором проходном выключателе.

Выполните соответствующие соединения проводов на контактах выключателей и в патроне лампы (фаза и ноль).

Советуем сначала протестировать работу собранной схемы, а потом только изолировать места скрутки, чтобы точно убедиться, что все сделано правильно. Включите машину от источника питания и проверьте работу выключателей. Любым из трех коммутационных устройств лампа включается и выключается. Все ли работает правильно? Затем закончите работу. Вновь отключите напряжение, заизолируйте изолентой места скрутки, закрепите на переключателях защитные кожухи и кнопки.

Схема подключения осуществляется аналогично двухклавишному проходному выключателю, только в этой ситуации нужно установить два перекидных устройства.

К схеме управления освещением можно подключить и четвертый выключатель, и пятый, тогда можно будет управлять еще большим пространством, например освещением подъезда многоэтажного дома. Конечно, в таких случаях схема будет сложнее. Но если вы поймете сам принцип на рассмотренной схеме управления из трех мест, то сможете справиться и с большим количеством точек.

Видео подборка

В этом видео показана работа двух проходных и тумблеров на специально собранном стенде:

Еще подробное описание той же схемы, только переключатели подключены напрямую:

Практический пример – установка трех выключателей в длинном коридоре:

Подключение крестового выключателя на три места. Типы выключателей и схемы подключения

Для удобства пользователей, особенно в помещениях с большой площадью: спортивных или концертных залах, длинных коридорах, хорошо иметь возможность выключать и включать свет из разных мест. Это избавит от лишних переходов из одного конца комнаты в другой.

Двухпозиционный переключатель

Схема подключения двухкнопочного проходного переключателя легко решает эту проблему; позволяет установить выключатели в двух и более местах, с которых можно управлять освещением.

Устройство и принцип работы

В основе функциональности и практичности двухкнопочного проходного переключателя лежат принципы работы одноклавишного безобрывного переключателя.

Практически в одном корпусе собрано два однокнопочных проходных выключателя, что значительно расширяет его возможности и всю схему подключения.

Принцип реверса контактов остался прежним: на выключателе две входных клеммы, 4 выходных, всего 6 шт.

Клавиши отмечены стрелками, куда нажимать, чтобы включить или выключить свет. Схема собрана так, что свет можно выключить нажатием любой клавиши на выключателях. В каком положении находятся клавиши проходного переключателя, значения не имеет. Возможности двухклавишных проходных выключателей позволяют создавать разные варианты схем управления светом из двух и даже трех мест.

Управление с двух мест

Два двухклавишных выключателя в схеме расположены в разных местах, работают автономно в двух направлениях, управляя разными группами осветительных приборов.

Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Неважно, с какой стороны вы заходите, всегда можно включить свет, а на другом конце выключить на выходе.

Выбраны места установки двухкнопочных проходных выключателей, логично установить их на разных концах объекта. Установочные отверстия диаметром 72 или 80 мм сверлятся специальной коронкой с остроконечными или алмазными зубьями в бетонных или кирпичных стенах в зависимости от выбранного корпуса выключателя.

Металлические или пластмассовые ящики цилиндрической формы (подзетники) вставляются в отверстия. Если проводка наружная, корпус выключателя крепится к стене с помощью дюбелей и шурупов.

По всей длине помещения, на потолке или стенах, установить две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Соединения выполнены по параллельной схеме, чтобы при выходе из строя одной лампы остальные продолжали работать. От них к распределительной коробке проложите провода, по схеме достаточно двух проводов в кабеле.

Согласно требованиям ПУЭ (правил устройства электроустановок) для сохранности корпуса осветительных приборов их заземляют. Все современные светильники, люстры и другие устройства снабжены клеммой заземления.

Поэтому кабель лучше прокладывать тремя жилами:

• L – красная фаза;
• Н – нулевой рабочий провод синего или черного цвета;
• провод заземления желто-зеленой окраски.

Конструкция проходного двухклавишного выключателя предусматривает 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели к распределительной коробке нужно проложить по два трехжильных кабеля, оставив концы по 15-20 см для зачистки изоляция и соединительные провода.

Подключение двухконтактного выключателя

В распределительной коробке должны сойтись 7 кабелей:

• 4 выключателя;
• 2 от группы освещения;
• 1 силовой кабель.

21 – провод, весь разведенный на 8 контактов. Требуется сделать переключатель по указанной схеме.

Двухточечная схема управления освещением

Требование соответствия цвета проводов назначению Л; N, земля, может выполняться только на участках силового кабеля и осветительных групп. На промежутках от выключателей до распределительной коробки они нецелесообразны, в этом случае используются любые провода.

Поэтому надо очень внимательно определить нужный провод Используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется неиспользованным — от выключателя с правой стороны.

Заизолируйте его концы и оставьте в качестве резервного или подключите к заземляющему контакту.

Управление на три места

В данной схеме используются те же элементы, что и для управления переключением с 2-х точек, плюс перекидной двухкнопочный переключатель. Размещается в любой удобной точке помещения по схеме между двумя двухкнопочными выключателями.

Перекидной двухкнопочный переключатель по конструкции и принципу действия состоит из двух двухкнопочных выключателей в одном корпусе. Его можно заменить двумя двухкнопочными выключателями, но практичнее использовать заводской в ​​одном корпусе.

В данной модели одна общая клавиша установлена ​​на двухклавишный переключатель, который синхронизирует передачу контактов двух линий. На клеммах перекрестного переключателя перемычки установлены таким образом, чтобы он позволял току течь в правильном направлении.

Перекидной переключатель

Крайние двухкнопочные выключатели подключаются к перекрестному четырехжильному кабелю. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза поступает на оба входа первого двухкнопочного проходного переключателя.

Независимо от положения клавиш ток проходит на 2 из четырех входных контактов перекрестного переключателя через перемычку на вход второго проходного переключателя. В данный момент положение клавиш 2-го выключателя определяет прохождение тока на одну из групп освещения.

Если горит группа, достаточно изменить положение ключа любого из переключателей в этом ряду, чтобы разорвать цепь питания. Аналогично и с включением: надо изменить положение любой клавиши в этом ряду, и цепочка восстановится.

Схема управления трехточечным освещением

Конструкции проходных выключателей значительно расширяют возможности коммутации цепей освещения. Они универсальны, их можно использовать как обычные одноклавишные выключатели или как двухклавишные.

В качестве недостатка можно отметить стоимость: они дороже простых моделей выключателей. Поэтому их рекомендуется использовать по назначению в схемах с непрерывным управлением освещением из нескольких мест.

Как подключить. Видео

Ознакомиться с особенностями подключения проходного выключателя можно в видео ниже. Соблюдение разработанной технологии поможет избежать непредвиденных последствий в будущем.

Представленные схемы, фотографии и информация, изложенная в тексте, позволят желающим разобраться в принципах работы двухкнопочных проходных выключателей, понять рациональность практического применения схем и их использования, освоить метод самостоятельной установки систем управления освещением из нескольких мест.

Это даст возможность не обращаться к профессиональным электрикам и сэкономить значительные средства при электромонтажных работах в собственном доме.

Приветствую всех читателей! В следующей статье я расскажу как управлять освещением из двух, трех, четырех, пяти и т.д., по многочисленным просьбам. мест

Сейчас покажу более сложную схему для управления освещением с трех и более мест.

Это можно сделать, например, с помощью кросс-переключателей. Что это такое и как они выглядят? Но давайте обо всем по порядку.

Где в доме нужно включить свет из трех мест?

Да в принципе где угодно, например в спальне у каждой тумбочки установить по выключателю плюс выключатель возле двери.

Зашли в спальню, включили свет возле двери, потом легли спать и выключили свет у тумбочки, согласитесь удобно.

Еще вариант освещения длинного коридора, тогда можно условно разделить его на три участка и поставить выключатель в начале каждого участка.

Или даже способ, освещающий подъезд в трехэтажном доме. Мы вышли в подъезд, включили свет, поднялись на свой этаж, выключили. Жильцы подъезда могут включать и выключать подъездное освещение на любом этаже.

Важное замечание: освещение в этом случае будет включаться/выключаться одновременно на трех этажах!

Если вам нужно управлять каждым светом отдельно с любого этажа (например, на первом этаже управлять светильником третьего этажа или на втором этаже первого этажа и т.д.) то вам придется собирать отдельный схема управления из трех и более мест для каждой лампы.

Да, кстати, схема управления освещением с трех мест универсальная, ее легко можно расширить для управления с четырех, шести, десяти и более мест))) Но об этом позже, а пока хочу начните с повторения, с более простой схемы

Двухпозиционное управление освещением с проходными выключателями

Внешне проходные выключатели, и их правильное название, проходные выключатели выглядят как обычный одноклавишный выключатель.

Но зачем переключаться? Тут дело в том, что это устройство с любым положением ключа не разрывает электрическую цепь, а только переключает   с одного контакта на другой. поэтому я переключает .

Вот типовая двухточечная схема управления освещением с помощью проходных выключателей:

При нажатии клавиши любого переключателя можно включать/выключать лампу независимо от положения другого переключателя.

Мой фазный провод показан красным, ноль-синим, для удобства переключатели подписаны №1 и №2. в нем, в месте окончания красной линии (зеленая стрелка показывает в какую сторону движется контакт):

После этого нажимаем клавишу выключателя N1 и включаем лампу – путь электрического тока проходящий через фазный провод отмечен красной линией (как будет на всех рисунках ниже):

Нажимаем клавишу №2 непрерывного выключателя, контакт выбрасывается вверх и гасит лампу освещения:

Затем нажимаем выключатель №1, его контакт выбрасывается вверх и включает лампочку :

Так работает схема автоматического выключателя для управления освещением из двух мест. Запомнить его в принципе несложно, несмотря на его кажущуюся сложность.

Главное найти на выключателе общий вывод контакта, то есть тот вывод, в котором он не переключается и где контакт закреплен с одной стороны.

Найдя эти клеммы на обоих выключателях, просто подключаем фазный провод к этой клемме и провод от лампочки ко второй.

А две оставшиеся клеммы между выключателями подключаются в любой последовательности, без разницы. Нулевой провод как обычно в автомате идет на лампочку напрямую через распределительную коробку.

Всего в распределительной коробке этой цепи автоматического выключателя будет 5 проводных соединений.

Кстати, проходные выключатели тоже двойные – то есть два отдельных независимых проходных выключателя размещены в одном корпусе, он выглядит как обычный двухкнопочный выключатель и имеет шесть выводов.

Управление освещением с трех и более мест

Для этого, как я уже говорил, потребуется перекрестный переключатель. Его фото показывать не буду, так как похоже это тоже самый обычный одноклавишный выключатель.

Единственным внешним отличием являются четыре клеммы на задней стороне для подключения проводов.

Как и двойные выключатели, перекрестные выключатели имеют двойные, для соединения проводов имеют восемь клемм.

Итак, чтобы управлять освещением из трех мест, вам понадобятся два проходных выключателя и один перекрестный выключатель.

Проходные выключатели устанавливаются в начале и конце линии, а перекрестные между ними, вот схема подключения проходных и перекрестных выключателей:

Для чего нужен перекрестный выключатель так назвали? Дело в том, что через этот выключатель проходят две независимые электрические линии и он переключает их на крестовину.

Чтобы понять это, я сделал два рисунка. Рисунок первый – перекрестный выключатель соединяет электрические линии напрямую, параллельно:

Но на этой электрической цепи линии пересекаются, отсюда и название «крест»:

Ну а теперь подробнее-

Как работает трехточечная схема управления освещением с проходными и поперечными выключателями

Перекрестный переключатель обозначен буквой X (Х). Работа схемы указана по аналогии с описанной выше схемой автоматического выключателя.

Представьте, что это управление освещением в подъезде трехэтажного дома. Выключатель №1 установлен на 1 этаже, кроссовый – на 2 этаже, а выключатель №2 – на третьем этаже.

Итак, включаем свет (нажимаем клавишу выключателя №1) – свет горит, электрический ток по фазному проводу проходит как нарисовано красной линией:

Поднимаемся на второй этаж и проверяем крестовину-нажимаем клавишу, включается свет:

Нажимаем клавишу назад, выключаем свет:

Поднимаемся на третий этаж ко второму проходу- через выключатель, нажмите им клавишу, загорится свет:

Оставляем переключатель №2 в этом положении спускаемся на 2 этаж и нажимаем клавишу крестового выключателя – выключаем свет:

Снова оставляем крестовый переключатель в этом положении и идём спуститесь на первый этаж, нажмите клавишу первого проходного выключателя – свет включится:

Так работает трехпозиционная схема управления освещением с помощью контурных и перекрестных выключателей.

При такой схеме в распределительной коробке будет уже 7 соединений.

Если необходимо управлять освещением не с трех, а с четырех, пяти и более мест, то просто добавьте еще необходимое количество перекрестных выключателей между проходами, и все!

Например, вот как я нарисовал эту схему:

Если же управлять каждой лампочкой с любого этажа, то придется установить по три выключателя на каждом этаже — на первом и третьем этажах по три прохода -сквозные выключатели, а на втором этаже три кроссовых.

И соберите три таких схемы, по одной схеме на каждую лампу. Можно сделать по одному двойному, по одному простому проходному выключателю на первом и третьем этаже, а на втором также можно сделать по одному двойному крестовому плюс одинарный перекрестный выключатель, в этом случае на каждом будет по две установочных коробки для выключателей пол.

Но схему три собирать все равно придется)))

У меня на этом все, надеюсь я понятно объяснил выключатель выключателя?

Наконец-то видео по теме

«Как найти общий зажим (зажим) на проходном выключателе»

Буду рад вашим комментариям, если есть вопросы технического характера, то прошу задавать их на форуме, там и отвечаю вопросы, .

Подпишитесь на мой канал на YouTube ! Смотрите еще много видео по электрике для дома!

Узнавайте первыми о новых материалах сайта!

Электрические выключатели, в отличие от обычных, предназначены для комплексного и удобного управления освещением. Они позволяют управлять одной лампой из нескольких мест. Например, у вас в квартире длинные комнаты: вы пришли домой после работы, включили свет в подъезде, разделись и пошли на кухню, а в другом конце коридора вторым выключателем выключили свет.

Удобство такого управления в отсутствии необходимости возврата в исходное положение для выключения освещения. Еще совсем недавно проходные выключатели применялись только в протяженных конструкциях – коридорах, лестницах, на дачных участках. Теперь они установлены повсеместно. Например, в спальне один выключатель устанавливается при входе, а второй – возле кровати. Зашел – включил свет, лег – выключил.

Принцип работы и терминология

Термин «проходной выключатель» не совсем означает его функциональную принадлежность. Если он используется по прямому назначению, логичнее использовать термин «пропускной переключатель». Но в быту прижились оба варианта.

Проводной переключатель не похож на стандартный. Отличие только в организации системы контактов. Во-первых, давайте вспомним, как работает обычный переключатель. Его основная цель – размыкание и замыкание цепи. Назначения переключения, в принципе, тоже.

Разницу можно увидеть, если посмотреть на легенду.

На рисунке видно, что выключатель снабжен третьим контактом, назначение которого разительно отличается от двухкнопочного выключателя, имеющего также три контакта.

Фактически отличие работы выключателей от выключателя возникает в момент размыкания электрической цепи:

• выключатель разрывает цепь;
• выключатель разрывает одну цепь и замыкает вторую.

Вторым контуром в данном случае являются контакты парного выключателя, так как эти устройства не работают самостоятельно.

Рассмотрим схему подключения проходных выключателей с управлением с двух мест.

Принцип работы контактов такого выключателя аналогичен коромыслу. Кстати, на рынке редко, но еще встречаются переключатели с нулевым положением, то есть сразу две цепи могут быть разомкнуты. Проходной выключатель можно использовать как обычно – третий контакт в этом случае не подключается.

Второй вариант, когда обычное переключение производится сквозным, рассматриваться не будет. Это было характерно для 90-х годов, но сейчас на рынке представлено достаточное количество моделей по умеренным ценам и экспериментировать в этом направлении не совсем целесообразно.

Типы переключателей

На рисунках ниже показаны функциональные схемы различных проходных переключателей.

Наиболее распространенные варианты:

• одиночный ключ;
• двухклавишный;
• трехклавишный.

Также популярен перекрестный переключатель, который используется для управления тремя и более местами и представляет собой два однокнопочных переключателя, соединенных с внутренними перемычками. Перекрестный выключатель можно сделать из двухкнопочного электровыключателя, установив внешние перемычки. Кроссовер имеет одну клавишу, переворачивающую две группы контактов одновременно, и двухклавишную кнопку — каждая клавиша управляет своей группой.

Схемы электрических соединений

Существует несколько схем подключения выключателей. Использование той или иной схемы зависит от количества управляемых светильников и количества точек управления.

Схема управления с двух мест

Для начала рассмотрим самую популярную схему – управление с двух мест.

Для работы выключателей необходимо проложить трехжильный провод к каждому устройству. Распределительная коробка установлена ​​напротив одного из выключателей. В него наматываются следующие провода:

• силовой кабель;
• кабель с одним переключателем;
• кабель второго выключателя;
• световой кабель.

Может быть и другой отходящий кабель, но в простой схеме он не учитывается.

Посмотрим визуально схему подключения в распределительной коробке.

Схема управления двумя светильниками

Данная схема позволит управлять двумя светильниками с двух мест. Он практически аналогичен предыдущему, за исключением использования двухклавишных выключателей.

Для экономии можно установить внешнюю перемычку на вторую секцию выключателя, а не прокладывать два провода к первому выключателю.

Схема управления трех мест

Для реализации этой схемы вам понадобится пара однокнопочных выключателей и кроссовый переключатель. Для работы кроссовера потребуется четырехжильный кабель или два двухжильных кабеля.

Схемы управления четырьмя и более местами

Если к предыдущей схеме добавить еще один перекрестный выключатель, то можно будет управлять освещением с четырех мест. Включается последовательно с первым перекрестием.

Схема управления двумя светильниками с трех мест

У этой схемы много недостатков – большое количество соединений и много хлопот по маркировке жил кабеля.

На всех рассмотренных схемах показано исходное положение контактов переходников.

Это все, что должен знать начинающий электрик.

Выключатель и рубильник – сегодня важная функциональная деталь в каждом доме, без которой трудно представить ни одно помещение. Иногда начинающие электрики путаются в терминологии, в схемах и принципах работы этих двух, а точнее, трех механизмов (так как выключателей тоже два типа). Не говоря уже о простых покупателях, которые пытаются смонтировать или купить для дальнейшей установки нужные вам устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и выключателем.

Итак, выключатели и рубильники служат для коммутации электрических цепей освещения и бытовых приборов Внешне они также выглядят одинаково, отличие только в количестве контактов с обратной стороны. Но выключатель предназначен для разрыва одной цепи, а выключатель для переключения между цепями. Выключатель используется для управления светом с одного места, выключатели также служат для управления светом с двух и более мест, а «проходные» выключатели применяются для осуществления управления с трех и более мест.

Выключатель – это устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии, соответственно, размыкает контакты (выключает лампу). Здесь все очень очевидно и понятно.

Переключатель — это устройство с тремя контактами (или более). В состоянии «Вкл» он замыкает первый и второй контакты, а в состоянии «Выкл» — первый и третий контакты. На самом деле выключатель всегда включен, то в одном, то в другом. Отсюда и название «Switch» — переключается с одного контакта на другой.
 Если переключатель использует только два контакта, он будет работать как переключатель.
  Одно из самых популярных применений выключателя — управление освещением из двух мест. Для управления освещением необходимо всего два выключателя, а для управления освещением с трех и более мест не обойтись без применения промежуточных (перекрестных) выключателей.

Переключатель промежуточный (он же перекрестный) — устройство, переключающее две отдельные линии крест-накрест (то есть, если перед перекрестным переключателем фаза шла вправо, а ноль — влево, они поменяются местами при переключении). Внешний вид промежуточных выключателей ничем не отличается от обычных выключателей.

Обычно используется для управления освещением с трех и более мест. Этот переключатель называется «перекрестным», потому что когда вы его переключаете, это похоже на пересечение линий. «Промежуточным» называется то, что он в схеме коммутации при работе с трех и более мест находится в промежутке между «двухходовыми выключателями».

Технические характеристики выключателей Legrand Valena

• Подпружиненные ножки механизмов снабжены универсальными винтами и надежно спрятаны, что упрощает монтаж и предотвращает повреждение рук об острые края при монтаже.
• Проходной выключатель имеет глубину механизма всего 21 мм, что облегчает установку проводников в монтажную коробку и подвод к ней.
• Механизм сквозного переключателя надежно фиксируется на металлическом суппорте в четырех точках.
• На задней стороне проходного механизма расположен специальный маркер для измерения длины зачистки кабеля.
• Понятная маркировка и схема подключения, нанесенные на механизмы розеток и выключателей, делают процесс правильного подключения простым и понятным.
•  Мощные клеммы, способные надежно удерживать как алюминиевые, так и медные кабели.
• Быстрое и безопасное соединение кабеля с помощью автоматических клемм – автоматические клеммы для подключения выключателей и переключателей, расположенные под углом 35º для упрощения фиксации кабеля и обеспечения надежности контакта.
• Легкое выравнивание нескольких механизмов в ряд – оцинкованный металлический суппорт с технологическими пазами и отверстиями, позволяет точно установить все механизмы в многостоечной раме.
• Возможность замены подсветки без демонтажа механизмов.
• Ресурс выключателей и переключателей соответствует требованиям европейских стандартов и составляет 40 000 переключений.
• Автоматический выключатель гарантированно коммутирует 10 А при 230/250 В~.

Выключатели и розетки – важная деталь электрооборудования помещения. Ведь чем лучше будет контакт при включении выключателя, между розеткой и вилкой, тем меньше он будет нагреваться и, соответственно, снизится вероятность возгорания.
  Ниже приведен список популярных электрических аксессуаров.
Legrand (Легран)
ABB (АББ)
Polo (Поло)
Vico (ви-ко)
Makel

Типы выключателей и схемы подключения

Существует несколько типов выключателей и, соответственно, разные типы соединений:
,
,
,

Существуют также выключатели с подсветкой, однако при подключении данного типа выключателей желательно обращать внимание на тип источника света, например, люминесцентные лампы в схеме с выключателем с подсветкой , он будет слегка светиться, когда он выключен.

  Однокнопочный переключатель. Схема подключения

Простейшая цепочка одноклавишного выключателя и регулятора мощности.

  Однокнопочный переключатель имеет всего два контакта и в нем довольно сложно что-то перепутать. Схема коммутируется так: Находим силовой провод: ноль и фаза, далее нулевой провод подводим непосредственно к светильнику (светильнику, люстре), а фазный провод к выключателю. После этого от выключателя проталкиваем провод к источнику света. Обычно цепь коммутируется через распределительную коробку, где провода правильно скручены.

Регулятор мощности тоже имеет два контакта, с той лишь разницей, что этот регулятор не просто включает и выключает свет, а плавно его регулирует.
  Обратите внимание, что не все лампы работают с этим устройством. Поэтому перед установкой регулятора мощности желательно уточнить это у электрика или продавца.

  Двухкнопочный переключатель. Схема подключения

Двухкнопочный переключатель работает как двухкнопочный.
 Единственная разница между цепочкой из двух одноключевых и одной двухключевой — отсутствие дублирующих проводов.

Тех. нет смысла тянуть две “нейтрали” к лампам, которые расположены рядом.
  Двухкнопочный переключатель имеет три контакта. Образно говоря, один вход и два выхода. Здесь важно найти общий (входящий) контакт, иначе при неправильном подключении лампы не будут правильно включаться. Важно знать, где находится вход, а смена проводов на выходе поменяет только клавиши, отвечающие за включение той или иной группы ламп.

  Автоматический выключатель. Схема подключения

Правильнее было бы назвать не выключателем, а выключателем. Суть его в том, что он переключает подачу тока с одного провода на другой. Как правило, они используются парами. Проходные выключатели, часто используемые в длинных коридорах, лестничных клетках и т.п. Смотрите схему, думаю на ней все понятно.

Проходной выключатель тоже имеет три контакта, как и двухкнопочный, только, как видите, работает иначе. В ней, как и в двухклавишной, один входной контакт и два выхода. Важно знать, где находится вход, а смена проводов на выходе изменит только положение ключа. Если вспомогательные выключатели подключены неправильно, схема не будет работать должным образом.

Перекрестный переключатель. Схема электрическая

Этот тип выключателей используется, если требуется включение и выключение одного источника света с трех и более мест, реже для переключения подачи или полярности электропитания. В первом случае он используется вместе с двумя проходными выключателями. То есть цепь выключателей должна начинаться и заканчиваться проходным выключателем, а между ними можно установить теоретически бесконечное количество кроссов.

  Переключатель кроссовера имеет четыре контакта: два входа, два выхода. Суть переключения заключается в том, что в одном положении первый входной провод замыкается с первым проводом на выходе, второй входной провод замыкается со вторым выходным проводом, в другом положении провода меняют свое положение, т.е. первый вход замкнут со вторым выходом, второй вход с первым выходом. Важно не перепутать и обращать внимание на символы, иначе схема будет работать некорректно.
