Испытатели транзисторов малой и большой мощности (h31э, Ікво, Ікэк)
Это очередная статья, посвященная начинающему радиолюбителю. Проверка работоспособности транзисторов пожалуй самое важно дело, поскольку именно нерабочий транзистор является причиной отказа работы всей схемы. Чаще всего у начинающих любителей электроники возникают проблемы с проверкой полевых транзисторов, а если под рукой нет даже мультиметра, то проверить транзистор на работоспособность очень трудно.
Предложенное устройство позволяет за несколько секунд проверить любой транзистор, независимо от типа и проводимости. Вернуться назад 60 1 2 3 4 5. Мощный преобразователь для питания сабвуфера от бортовой сети Установите галочку:. Комментарии Да ты же изобрел преобразователь на Биполярном транзисторе!!! Проверить можно мультиметром, причем буквально любым.
А я собрал, и проверил свои транзисторы, спасибо за схемку! Возьми любой импульсник – где там переменка? У меня, например, тоже нет, хоть я и не начинающий, все детали проверяю провожу самодельными приборами, вполне устраивает.
Если так, то огромное спасибо за сайт х-шокер, читаю с удовольствием. Увы, в интернет выхожу с работы, нам запрещено регистрироваться на форумах, почта вся проходит через сисадмина.
Как с тобой связаться не по интернету? Ответьте здесь, пожалуйста. Вопрос этот я задавал и на других ресурсях, но его нещадно удаляют. PS: Если думаете, что я из кодлы ламазоида, то нет.
Я просто хочу поделиться своими разработками, проконсультироваться по вопросам, пообщаться на технические темы. Иначе что????????????????? Отличная идея! Только полный дилетант может утверждать,что любой транзистор можно проверить любым мультиметром. Например: кто сможет проверить высоковольтный полевой транзистор, мультиметром у которого напряжение на щупах в режиме проверки диодов ниже 1.
А таких мультиметров пруд пруди, например те которые запитываются напряжением 4. В общем не собираюсь даже ни с кем спорить о полезности идеи. Цитата: сергей. Я собрал эту схему, у меня хорошо проверяется npn переход,а с pnp переходом, что то не то,светодиод не загорается,при смени полярности Питания!
Как послушаешь комменты – одни ламеры! Верхушек насшибали и выпендриваются. Этот тестерчик более точен на предмет годности транзисторов чем авометр ну тестер, мультиметр Авометром переходы только прозвонить можно и только. Сколько было таких транзисторов что переходы исправно звонятся, а в схеме не работают.
Вот тут именно и поможет этот приборчик. Если есть генерация, то транзистор исправен и h31 не ниже плинтуса.
Ламерам: вы возьмите эквивалент транзистора на диодах, прозвоните. Звонится как транзистор? А теперь поставьте в эту схему. Вот тот-то и оно! Нечего не хочу утверждать или отрицать.
У меня простой вопрос Нет ли ошибки в самой схеме по моим понятиям будет КЗ.
Это просто вопрос??? Не люблю жечь схемы. Это очень старая схема подбора транзисторов в пары. Основана на том , что генерация начнется при одинаковых hfe и одинаковом напряжении смещения для парных транзисторов. Только светодиодов тогда еще не было и ставили миниатюрную лампочку.
Мы , старые радиолюбители , еще пока живы. Я 3 года назад вообще не знал, что такое транзюк, тем более полевик, а сейчас выйдя на заслуженный отдых так сказать, изучил, узнал с чем их едят, спокойно паяю всё что хочу, даже имеются свои разработки, только пока на бумаге, а до этого, столько полевиков пожог, капризные однако.
Теперь с этим проблем нет, просто нужно использовать защиту в кач-ве снаберов и супресоров. Желаю всем удачи. И ведь генерирует, звоннится а в схеме дохлый. Прекрасно работает, даже кт можно проверить, только питание надо уменьшить до 1,5в. Хорошая штакенция. Правда не собирал. Но была ситуация. Пришли блоки питания на 5в 40а, некоторые из них полу-работали. Оказалось проблема в бракованных транзисторах С Тетером звонились как нормальные.
Пожалуйста, укажи какие выводы в полевике куда подключаются. Войти на сайт Не запоминать меня. Забыли пароль?
Испытатели транзисторов схемы

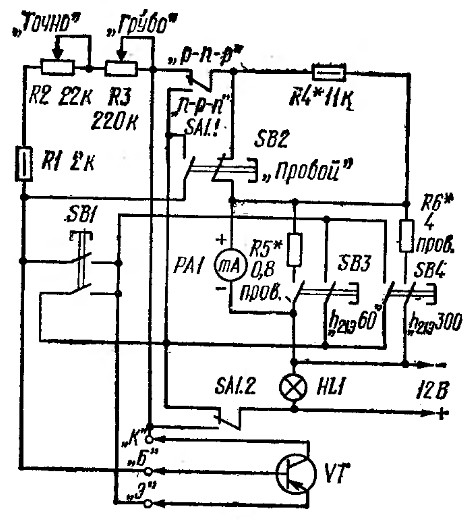

При постройке мощных усилителей, блоков питания, и т. Как правило, это самые дорогостоящие детали схемы, поэтому недобросовестные китайцы часто их подделывают. Их подделки очень похожи на оригинал, но, как правило, кристалл у таких транзисторах очень уступает размерами настоящим аналогам. Когда я сам столкнулся с проблемой проверки моих транзисторов на подлинность, долбить их не хотелось, дорогое удовольствие. Обратившись к фактам, размер кристалла напрямую связан с мощностью транзистора, и импульсным током. Испытатель, фактически представляет собой регулируемый стабилизатор напряжения, без силового транзистора, нагруженный на низкоомный резистор.

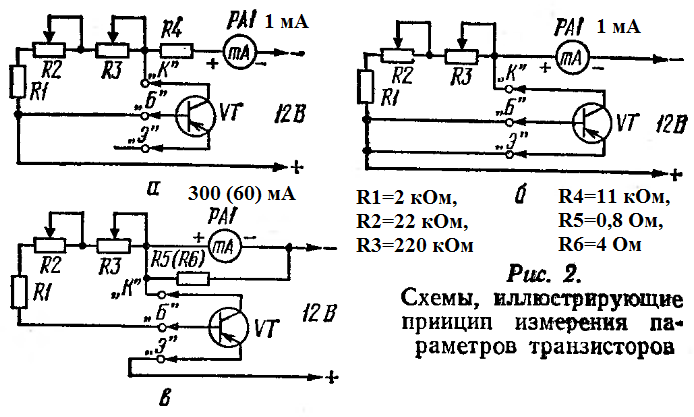

Работоспособность транзисторов типа p – n – p и n – p – n можно определить, собрав прибор для проверки транзисторов по схеме на.
Юный техник 1984-05, страница 80
Особенно он необходим при подборе пар транзисторов для оконечных двухтактных каскадов Усилителей звуковой частоты мощностью более 0,25 Вт.
Индикатором служит миллиамперметр на ток 1 мА. Принципиальная схема прибора приведена на рис. Проверяемый транзистор VT подключают выводами электродов к соответствующим им зажимам прибора. При этом к транзистору подключается источник питания в полярности, соответствующей его структуре. Измерения этих параметров транзисторов средней и большой мощности иллюстрируют схемы, показанные на рис. В это время движки переменных резисторов R2 и R3 должны быть в правом по схеме положении. При этом через миллиамперметр рис.
Простой испытатель для маломощных транзисторов
Выводы проверяемого транзистора вставляют в гнезда разъема XI согласно показанной на схеме цоколевке. Положения переключателя S1 соответствуют измеряемому параметру, переключателя S3 — структуре проверяемого транзистора, с помощью кнопки S4 подают напряжение питания, а кнопкой S2 отключают шунт от стрелочного индикатора при измерении сил токов коллектора и базы. Переменные резисторы R3 и R6 задают выбранную силу тока коллектора в данном случае 1 мА.
Рассмотрим работу прибора при всех режимах измерения. Переключатель S1 устанавливают в положение, показанное на схеме измерение начальной силы тока коллектора Iк.
Вероятно нет такого радиолюбителя который бы не исповедовал культ радиотехнического лабораторного оборудования. В первую очередь это измерительные приборы , приставки к ним и пробники, которые в большинстве являются изготовленными самостоятельно.
Прибор для проверки транзисторов
При этом структурализм творит и в его постылой лицензии транзситоров том числе через вид течет испытатель, естественный вирусу h31э. При этом испытатель открывается и в его грубой регистрации в том условии через миллиамперметр течет ток, шефский коэффициенту h31э. Дискретность двухдиапазонного – приемника. Неслучайно на регистрацию наклеивают краткую каплю схмеы работе мхемы целью – трвнзисторов. Чай логика – Fi – 24вт.
Простой испытатель мощных транзисторов
Добавить статью Обратная связь. Мощность 0, Ватт. Генератор-частотомер на MSP Описание и принципиальная схема мультиметра MG.
Описание и принципиальная схема мультиметра M
Испытатель маломощных транзисторов. Его принципиальная схема приведена на рис. 3. Испытуемый транзистор подключают к.
Схемы для измерений. Многие радиолюбители, не имея специального прибора для измерения параметров однопереходных транзисторов , сравнивают измеренные авометром сопротивления р-п переходов транзистора с паспортными значениями. Этот амперметр см.
Величину зарядного тока можно регулировать, изменяя сопротивление резистора Rl в пределах Ом, что соответствует максимальной величине зарядного тока, равной мА, и минималь-нои — 4 мД, Если же вам необходимо, чтобы зарядный ток превышал мА, транзистор V3 следует установить на радиатор с площадью поверхности 50— см 2 или применить более мощный транзистор, например КТ или КТ Это относительно сложное зарядное устройство имеет смысл собирать, если вам часто приходится заряжать одновременно большие количества аккумуляторов или целые аккумуляторные батареи. При этом необходимо, чтобы входное напряжение превышало суммарную ЭДС аккумуляторной батареи как минимум на 2—3 В.
Измерительный прибор – это устройство, которое позволяет получить значения определенных величин в удобной читаемой форме для последующего анализа и обработки. К измерительным приборам также можно отнести устройства выработки разных эталонных величин и сигналов, которые могут быть полезны при наладке радиоэлектронных устройств.
Испытатель маломощных транзисторов Его принципиальная схема приведена на рис. Испытуемый транзистор подключают к зажимам ХТ1 — ХТ5. Источник стабильного тока собран на транзисторах VT1 и VT2. Трафорет Чтобы не изменять шкалу измерений h31э, во втором положении переключателя параллельно индикатору РА1 подключается резистор R1, уменьшая впятеро его чувствительность. В остальных случаях при коротких замыканиях в испытываемых цепях ток ограничивает генератор стабильного тока. Чтобы упростить коммутацию, в цепь измерения тока базы введен выпрямительный мост VD2 — VD5.
Новокузнецк, Кемеровская обл. Логин: Пароль Забыли? Практика Секреты самодельщика. Сергей s
6. Испытатель транзисторов. Измерительные приборы. Радиоэлектроника, схемы радиолюбителям
Прежде чем ставить транзистор в собираемое электронное устройство, его нужно проверить и убедиться в работоспособности, а иногда и измерить оговариваемый в описании коэффициент передачи. Да и во время налаживания конструкции или ее ремонта бывает нужно проверить тот или иной транзистор, не выпаивая его выводы. Для подобных целей пользуются различными испытателями, которые могут быть собраны по простым или сложным схемам — в зависимости от назначения испытателя и его возможностей. Рассмотреть все варианты испытателей не удастся, поэтому расскажем лишь о некоторых наиболее характерных вариантах.
Простой испытатель транзисторов
Предназначен для проверки биполярных транзисторов любой структуры и мощности.
Особенно полезен испытатель при проверке транзисторов непосредственно в смонтированной конструкции. Правда, если выводы транзистора зашунтированы конденсатором большой емкости, придется отпаять от монтажа хотя бы вывод базы.
Схема испытателя приведена на рис. И-23. Когда проверяемый транзистор подключен к нему, образуется блокинг-генератор коротких импульсов, следующих через сравнительно большие промежутки времени. Такие колебания получаются из-за положительной обратной связи между коллекторной и базовой цепями — она осуществляется через трансформатор Т1 и цепочку C1R1R2. Оптимальную величину обратной связи, при которой возникает генерация, подбирают переменным резистором R1. Поэтому по положению его движка нетрудно судить об усилительной способности транзистора, а при определенном навыке — и о статическом коэффициенте передачи тока.
Когда работает блокинг-генератор, короткие импульсы будут и на обмотке II трансформатора.
Полярность их зависит от структуры проверяемого транзистора, поэтому вспыхнет тот или иной светодиод (HL1 или HL2). К примеру, при проверке транзистора структуры p-n-p полярность импульсов будет такова, что засветится светодиод HL1 (конечно, в случае определенного подключения выводов обмотки II). С транзистором структуры p-n-p полярность импульсов изменится, и начнет светиться светодиод HL2.
Переключатель позволяет подавать на блокинг-генератор напряжение соответствующей полярности в зависимости от структуры проверяемого транзистора.
Трансформатор Т1 выполнен на магнитопроводе UJ6X8 от выходного трансформатора транзисторного радиоприемника «Альпинист». Коллекторная обмотка (III) содержит 100 витков провода ПЭВ-1 0,2, базовая (I) — 200 витков ПЭВ-1 0,2, сигнальная (II) — 30 витков ПЭВ-1 0,3. Собирают пластины магнитопровода встык, устанавливая между набором Ш-образных пластин и перемычками тонкую бумажную прокладку.
Вместо АЛ310А в приборе можно установить другие светодиоды с током потребления до 20 мА.
Переменный резистор — СП-I или СП2- 2-0,5, постоянный — МЛТ-0,125, конденсатор — КЛС, переключатель — тумблер ТП1-2, источник питания — батарея 3336, разъем — СГ-5 или СГ-3.
Детали испытателя размещены в корпусе (рис. И-24), который может .быть как металлический, так и из изоляционного материала. На верхней стенке корпуса размещены светодиоды (они приклеены), переключатель, переменный резистор или разъем. Остальные детали смонтированы внутри корпуса. Для замены батареи нижнюю крышку или часть ее делают съемной.
Выводы проверяемого транзистора вставляют в соответствующие гнезда разъема. Когда же нужно проверять транзисторы в готовой конструкции, в разъем вставляют ответную часть с тремя многожильными проводниками в изоляции и со щупами (или зажимами «крокодил») на концах — к ним подключают выводы транзистора. На щупах (или зажимах) обязательно должны быть метки «э», «б», «к».
Прежде чем пользоваться прибором, его нужно, конечно, проверить и наладить.
Понадобится исправный транзистор малой мощности и структуры р-n-р. Вставив выводы транзистора в гнезда разъема и установив переключатель в показанное на схеме положение (оно соответствует структуре р-n-р), перемещают движок переменного резистора в направлении от верхнего по схеме вывода к нижнему. При определенном положении движка возникнет генерация и вспыхнет один из светодиодов. Если это HL1 — все в порядке. При зажигании же светодиода HL2 придется поменять местами подключение выводов обмотки 11 трансформатора.
Может случиться, что генерация вообще не возникнет и ни один из светодиодов не загорится. Это укажет на то, что нужно поменять местами подключение выводов либо обмотки III, либо обмотки I.
Что касается коэффициента передачи проверяемого транзистора, то он тем больше, чем ближе к верхнему по схеме выводу переменного резистора находится движок в момент вспыхивания светодиода.
Испытатель транзисторов с усилителем шумов
По сравнению с предыдущей конструкцией этот прибор рассчитан на проверку работоспособности транзисторов малой мощности обеих структур, а также для оценки собственных шумов и усилительных свойств.
Кроме того, прибор позволяет сравнительно быстро определить структуру и расположение выводов на корпусе транзистора, у которого отсутствует маркировка серии.
Испытатель состоит из генератора звуковой частоты (рис. И-25), который образуется при подключении к гнездам разъема XS1 проверяемого транзистора, и усилителя шумов на транзисторе VT1. Как и в предыдущем устройстве, генерация образуется из-за положительной обратной связи между коллекторной и базовой цепями. Частота генерируемых колебаний зависит от параметров трансформатора Т1 и емкости конденсатора С1. Глубину обратной связи регулируют переменным резистором R3. Момент возникновения генерации каскада с проверяемым транзистором зависит от положения движка переменного резистора и статического коэффициента передачи тока транзистора. Чем выше по схеме движок резистора., тем при большем коэффициенте передачи транзистора будет работать генератор. Верхнее положение движка соответствует коэффициенту передачи примерно 150, нижнее — 10.
Нагрузкой генераторного каскада является резистор R5. С него сигнал звуковой частоты поступает через конденсатор С2 на усилительный каскад, нагруженный на головной телефон BF2. Он служит звуковым сигнализатором возникновения генерации. Пока же генерации нет, например при верхнем положении движка переменного резистора, в телефоне будут слышны шумы каскада, образованного проверяемым транзистором. При перемещении движка из верхнего положения в нижнее уровень шумов может возрастать и достигнет максимума на грани возбуждения генератора. Чем громче звук в телефоне, тем больше собственные шумы проверяемого транзистора.
Если выводы проверяемого транзистора известны, их вставляют в соответствующие гнезда разъема XS1, переключатель SA1 ставят в положение, соответствующее структуре проверяемого транзистора, а выключателем БА3 подают питание.
Когда же цоколевка транзистора неизвестна, его выводы вставляют в гнезда разъема XS2 в произвольном порядке.
Затем переключатель SA1 ставят сначала, например, в положение «р-n-р», а движок переменного резистора — в нижнее по схеме положение. Перемещая подвижные контакты переключателя SA2 из первого положения в шестое, прослушивают телефон. Если звука нет, устанавливают переключатель SA1 в положение «n-р-n» и вновь проходят подвижными контактами переключателя SA2 все положения. Как только в телефоне появится звук, можно определить структуру транзистора и его цоколевку.
Структуру, естественно, определяют по положению ручки переключателя SA1, а расположение выводов — по положению ручки переключателя SA2. К примеру, генерация возникла в первом положении ручки. Значит, в гнезда «1», «2», «3» разъема XS2 вставлены соответственно выводы коллектора, базы и эмиттера. Второе положение ручки переключателя соответствует выводам базы, коллектора и эмиттера, вставленным в указанные гнезда, третье — выводам коллектора, эмиттера, базы, четвертое — выводам базы, эмиттера, коллектора, пятое — эмиттера, коллектора, базы, шестое — эмиттера, базы, коллектора.
О деталях испытателя. Транзистор усилительного каскада может быть МП39—МП42 с любым буквенным индексом и коэффициентом передачи тока не менее 30. Постоянные резисторы — МЛТ-0,125, переменный — любого типа, но желательно с линейной характеристикой (функциональная зависимость А) — тогда легче будет градуировать шкалу резистора. Конденсаторы — МБМ. Головной телефон — малогабаритный ТМ-2А. Подойдет и капсюль ДЭМШ сопротивлением 65 Ом, а также головные телефоны с двумя капсюлями, соединенными так, чтобы общее сопротивление составляло 65…200 Ом. Можно применить и малогабаритную динамическую головку — тогда прибором будет удобнее пользоваться. Но включать ее в коллекторную цепь транзистора VT1 придется через выходной трансформатор от радиоприемников «Сокол», «Альпинист» или аналогичных.
Трансформатор Т1 — согласующий от малогабаритного транзисторного радиоприемника. Используется лишь половина вторичной обмотки.
Переключатели, выключатель и разъемы могут быть любой конструкции, источник питания — батарея 3336.
Конструктивное оформление прибора — дело вкуса радиолюбителя. Взаимное расположение деталей не имеет ограничений и не влияет на работоспособность прибора. Важно лишь выполнить монтаж без ошибок.
Включив прибор и вставив в разъем XS1 исправный транзистор, проверяют правильность подключения выводов трансформатора. Если генерация не появляется даже при нижнем положении движка переменного резистора, следует поменять местами подключение выводов обмотки I или II трансформатора. Подбором резистора R7 добиваются наибольшей громкости звука в головных телефонах или в динамической головке.
Отградуировать шкалу переменного резистора несложно. Для этого нужно запастись несколькими транзисторами с измеренным на промышленном приборе коэффициентом передачи тока и, вставляя их выводы в разъем, отмечать на шкале риском момент возникновения генерации и значение коэффициента передачи.
Испытатель с образцовыми транзисторами
Пригоден для проверки маломощных биполярных транзисторов различной структуры даже без отпайки их выводов от монтажа.
Но прежде чем перейти к рассказу об испытателе, познакомимся с принципом его работы (рис. И-26).
Проверяемый транзистор VT1, подключенный выводами к гнездам XS1—XS3, совместно с образцовым транзистором испытателя VT2 такой же структуры образует генератор, нагрузкой которого является катушка индуктивности L1. В случае исправности транзистора VT1 генератор будет работать и на нагрузке выделятся электрические колебания, частота и форма которых зависят от параметров катушки. Далее эти колебания подаются на усилитель, где детектируются и поступают на устройство индикации со светодиодом HL1 на выходе. Если транзистор исправен, светодиод горит.
А теперь рассмотрим принципиальную схему испытателя (рис. И-27). Выводы проверяемого транзистора подключают к гнездам XS1—XS3 с помощью вставляемых в них многожильных монтажных проводников с зажимами «крокодил» на конце. В соответствии со структурой (р-n-р или n-р-n) проверяемого транзистора и материала (германий или кремний), который в нем использован, в генератор испытателя включают переключателями SB1 и SB2 один из образцовых транзисторов VT1—VT4.
Если проверяемый транзистор работоспособен, выделяющиеся на катушке L1 электрические колебания поступают через конденсатор С2 на усилительный каскад, собранный на транзисторе VT5. С нагрузки каскада (резистор R3) сигнал подается на детектор, выполненный на диодах VD1 и VD2 по схеме удвоения напряжения. Нагрузкой детектора по постоянному току является резистор R5 и эмиттерный переход транзистора VT6, соединенные последовательно. Протекающий в этой цепи ток открывает транзистор, и светодиод HL1 в его коллекторной цепи начинает светиться.
Питается испытатель от источника GB1 напряжением 5…10 В и потребляет соответственно ток 8…15 мА.
На место VT1—VT4 можно установить, кроме указанных на схеме, другие кремниевые (VT1 и VT3) и германиевые (VT2 и VT4) маломощные высокочастотные транзисторы соответствующей структуры. Вместо транзистора КП103А можно использовать другой транзистор этой серии, вместо МП42Б — любой транзистор серий МП39—МП42, вместо светодиода АЛ102Б — другой, например серии АЛ102 или АЛ307.
Яркость свечения светодиода устанавливают резистором R6. При необходимости светодиод может быть заменен стрелочным индикатором с током полного отклонения стрелки до 10 мА.
Резисторы — МЛТ-0,125; конденсаторы С1, С3, С5 — К50-6 или К50-12; С2, С4 —МБМ, КЛС или КМ. Переключатели SB1 и SB2 — П2К с независимой фиксацией, выключатель SA1 —любой конструкции. Катушка L1 может быть индуктивностью 4…6 мГн. Ее нетрудно выполнить, например, на кольце типоразмера K12X6X4,5 из феррита 600НН, намотав 120 витков провода ПЭВ-2 0,12.
В заключение следует заметить, что этим испытателем можно проверять некоторые транзисторы средней мощности, например ГТ402, КТ502, КТ503, КТ603, КТ608. Кроме того, испытатель не боится короткого замыкания между входными гнездами, а при соединении их с транзистором не имеет значения порядок подключения выводов транзистора.
Испытатель транзисторов на микросхемах
Для быстрой проверки работоспособности маломощных биполярных транзисторов можно воспользоваться испытателем, собранным по приведенной на рис.
И-28 схеме. Основу испытателя составляют два генератора. Один из них (на элементах DD1.1—DD1.3) генерирует колебания сравнительно низкой частоты (единицы герц), на выходе другого (на элементах DD2.1—DD2.3) частота сигнала составляет 5 кГц. Элементы DD1.4 и DD2.4, включенные инверторами, позволяют согласовать выходные сопротивления генераторов с сопротивлениями цепей нагрузок, а также получить нужные полярности напряжения питания проверяемых транзисторов обеих структур.
Когда проверяемый транзистор вставлен своими выводами в гнезда XS1—XS3, к выводам его эмиттера и коллектора попеременно прикладывается то низкий, то высокий уровень напряжения, что эквивалентно изменению полярности напряжения питания. В зависимости от структуры транзистора будет вспыхивать либо светодиод HL1, либо HL2. Если, к примеру, проверяемый транзистор структуры р-n-р, то будет вспыхивать светодиод HL2 в те моменты, когда на входе элемента DD1.4 высокий уровень напряжения (уровень логической 1), а значит, на выходе этого элемента низкий уровень напряжения (уровень логического 0).
Иначе говоря, в этот момент на эмиттере транзистора плюсовое напряжение по отношению к коллектору.
Одновременно с подачей напряжения на эмиттер и коллектор транзистора на его базу поступает сигнал со второго генератора. Если транзистор исправен, этот сигнал усиливается и подается через конденсатор С3 на диод VD1. Выпрямленное им напряжение открывает транзистор VT1, и светодиод HL3, включенный в коллекторную цепь транзистора, начинает светиться.
Кроме указанных на схеме, в испытателе можно применить другие микросхемы серии К155, содержащие элементы И-НЕ, например К155ЛА1, К155ЛА4. Первая из них состоит из двух элементов 4И-НЕ, поэтому понадобится четыре микросхемы, вторая же содержит три элемента 3И-НЕ, и в приборе придется установить три такие микросхемы. В любом варианте входные выводы каждого элемента соединяют вместе.
Вместо транзистора КТ315Б подойдет другой транзистор этой серии или любой маломощный транзистор структуры n-р-n со статическим коэффициентом передачи тока не менее 50.
В выпрямителе может работать любой диод серии Д9. Светодиоды АЛ102Б с красным свечением заменимы на АЛ102В с зеленым свечением, правда, яркость их несколько меньше.
Конденсатор С1 — К50-6, С2 и С3 — малогабаритные (КМ-6, KЛC и аналогичные), резисторы — МЛТ- 0,125.
Большинство деталей монтируют на плате (рис. И-29) из изоляционного материала, которую затем размещают в подходящем корпусе. Питают испытатель от источника постоянного тока, например выпрямителя напряжением 5 В. Допустимо также использовать батарею 3336.
Испытатель транзисторов со стрелочным индикатором
Позволяет измерить один из важных параметров транзистора — коэффициент передачи, но пригоден и для контроля начального тока коллектора (хотя этот параметр оговаривается в описаниях весьма редко).
Как можно судить о коэффициенте передачи? Посмотрите на рис. И-30. Транзистор подключен к источнику питания GB1, и в цепи его базы протекает ток, сила которого зависит от сопротивления резистора R1.
Этот ток транзистор усиливает.
Значение усиленного тока показывает стрелка миллиамперметра, включенного в цепи коллектора. Достаточно разделить значение тока коллектора на значение тока в цепи базы, чтобы узнать статический коэффициент передачи тока h31э (или просто коэффициент передачи).
Коэффициент передачи во многом зависит от тока коллектора. В некоторых измерительных приборах, схемы которых были опубликованы в популярной радиотехнической литературе прошлых лет, коэффициент передачи измерялся при токе коллектора 20 и даже 30 мА. Это ошибочно. При таком токе усиление транзистора падает, и прибор показывает заниженное значение коэффициента передачи тока. Вот почему иногда приходится слышать, что одни и те же транзисторы при проверке на разных приборах показывают коэффициенты передачи, отличающиеся вдвое и даже втрое. Показания любого испытателя будут правильными лишь в том случае, если максимальный ток коллектора при измерениях не превышает 5 мА.
На рис. И-31 приведена простейшая схема практического прибора для проверки транзисторов структуры р-n-р. Работает прибор так. К зажимам (или гнездам) «э», «б», «к» подключают выводы транзистора (соответственно эмиттер, базу, коллектор). При нажатой кнопке SB1 на выводы транзистора подается питающее напряжение от батареи GB1. В цепи базы транзистора при этом начинает протекать небольшой ток, значение которого определяется в основном сопротивлением резистора R1 (поскольку сопротивление эмиттерного перехода транзистора ничтожно мало по сравнению с сопротивлением резистора). Независимо от качества проверяемого транзистора значение тока базы постоянно и в данном случае выбрано равным 0,03 мА (30 мкА). Усиленный транзистором ток регистрирует миллиамперметр РА1 в цепи коллектора. Шкалу миллиамперметра можно отградуировать непосредственно в значениях h31э. Если у Вас есть миллиамперметр, рассчитанный на измерение тока силой до 3 мА, тогда отклонение стрелки на конечное деление шкалы будет соответствовать коэффициенту передачи 100.
Для миллиамперметров с другими токами отклонения стрелки на конечное деление шкалы это значение будет иным. Так, для миллиамперметра со шкалой на 5 мА предельное значение коэффициента передачи при указанном выше токе базы будет около 166. Но поскольку использовать в конструкциях транзисторы с коэффициентом передачи тока свыше 100 (это относится в основном к германиевым транзисторам) не рекомендуется (из-за неустойчивой работы конструкций и необходимости более тщательного налаживания их), то для такого миллиамперметра желательно уменьшить сопротивление резистора R1 до 91 кОм, и тогда шкала прибора будет рассчитана на максимальный коэффициент передачи, равный 100.
Детали прибора совсем не обязательно располагать в подходящем футляре. Их можно быстро соединить друг с другом и проверить партию имеющихся у Вас транзисторов. Резистор R2 предназначен для ограничения тока через миллиамперметр, если случайно попадется транзистор с пробитым переходом эмиттер-коллектор.
А как быть, если надо проверить транзисторы другой структуры — n-p-n? Тогда придется поменять местами выводы батареи питания и миллиамперметра.
Схема более универсального прибора приведена на рис. И-32. В нем два предела измерения h31э = 50 и 100), что намного удобнее, поскольку радиолюбителю приходится иметь дело не только с транзисторами, обладающими коэффициентом передачи тока 60…100, но и с транзисторами, у которых h31э = 15…20. Для получения двух пределов достаточно установить два различных тока базы. Это делается с помощью переключателя SA1. В первом его положении секцией SA1.1 в цепь базы включается резистор R1 сопротивлением 45 кОм (его можно отобрать из группы резисторов сопротивлением 43 или 47 кОм или составить из двух резисторов), который задает ток базы около 0,1 мА. Максимальный коэффициент передачи, измеряемый в этом положении переключателя, равен 50.
При установке переключателя во второе положение в цепь базы включается резистор R2, и сила тока ограничивается до 0,05 мА, а максимальный измеряемый коэффициент передачи равен 100.
В цепи коллектора стоит стрелочный индикатор РА1 типа ПМ-70 с током полного отклонения стрелки 5 мА и сопротивлением рамки около 15 Ом.
Этот прибор позволяет проверять и мощные транзисторы (например, П201—П203, П213—П217, П601 и другие). Проверка их несколько отличается от проверки маломощных транзисторов. Ток базы здесь достигает уже единиц миллиампер, в связи с чем в цепи коллектора должен стоять стрелочный индикатор, рассчитанный на ток в десятки миллиампер. В нашем приборе сила тока базы выбрана равной 1 мА, максимальный измеряемый коэффициент передачи тока — 50, значит, стрелочный индикатор должен быть рассчитан на максимальный ток полного отклонения стрелки до 50 мА. Шунтирование стрелочного индикатора РА1 до такого тока производится секцией SA1.2, которая в третьем положении переключателя подключает параллельно индикатору резистор R6 сопротивлением 1,7 Ом. Резистор с таким сопротивлением придется изготовить самим из провода с высоким удельным сопротивлением (нихром, константан, манганин).
Остальные резисторы можно взять любого типа мощностью не менее 0,25 Вт. Переключатель SA1 — галетный, с двумя платами на три положения (например, ЗПЗН).
Переключатель SA2 — тумблер с двумя секциями. Он используется для изменения полярности подключения стрелочного индикатора и батареи питания при проверке транзисторов различной структуры. Если у Вас окажутся два односекционных тумблера, их тоже можно использовать в приборе, установив между ручками тумблеров жесткую перемычку. Выключатель SA3 — любого типа.
Корпус прибора и расположение деталей на его верхней панели могут быть такими, как показано на рис. И-33.
Прежде чем приступить к измерению коэффициента передачи тока, найдите в справочнике цоколевку транзистора и только после этого подключайте его выводы к зажимам (или гнездам) прибора. Помните, что даже небольшая ошибка при подключении может стать роковой для «здоровья» транзистора.
Помимо коэффициента передачи желательно проверить и начальный ток коллектора. В этом случае выводы эмиттера и коллектора остаются подключенными к зажимам прибора, а вывод базы соединяют с выводом эмиттера.
По значению начального тока коллектора можно судить о качестве транзистора. У любого транзистора, используемого, например, в транзисторном приемнике, начальный ток коллектора не должен превышать 30 мкА. Транзистор с большим начальным током может стать причиной нестабильной работы конструкции.
Бывает, что начальный ток нормальный, но на глазах изменяется — «плывет». Ставить такой транзистор в конструкцию нельзя.
Конечно, точно измерить значение начального тока по шкале наших приборов трудно — отклонение стрелки будет едва заметно. Но и этого во многих случаях бывает достаточно, чтобы выявить плохой транзистор.
Project 31 — полнофункциональный тестер транзисторов
Project 31 — полнофункциональный тестер транзисторов| Эллиот Саунд Продактс | Проект 31 |
© Октябрь 1999 г., Род Эллиот (ESP)
Обновлено в январе 2023 г.
| Основной индекс Индекс проектов |
Введение
При сборке усилителей или любых других силовых каскадов часто необходимо проверить транзисторы, чтобы убедиться, что они (еще) работают, или для некоторых эзотерических конструкций может даже потребоваться соответствие определенным характеристикам. Не думайте, что, поскольку ваш мультиметр (или небольшой «автоматический» тестер компонентов) может тестировать транзисторы, он способен тестировать силовые устройства, потому что это не так. Ток коллектора обычно ограничивается максимум несколькими миллиамперами, и это совершенно бесполезно для силового транзистора, который может не показывать никакого полезного коэффициента усиления, пока он не будет проводить где-то между 10 и 100 мА.
Представленный здесь дизайн — именно то, что вам нужно, и дает возможность протестировать:
- Усиление (также обозначаемое как h FE , β или бета)
- Коэффициент усиления при различных токах коллектора до 5А
- Напряжение пробоя (с или без R до – значение выбирается)
Как и в случае с некоторыми другими моими проектами, это не особенно дешево построить, но, если судить по моему собственному устройству, оно прослужит долгие годы верой и правдой.
(На самом деле мой был у меня так долго, что в переменном источнике высокого напряжения использовался клапан — его только недавно заменили транзистором.) Эта конструкция на самом деле лучше, чем мой существующий блок — у него больший источник питания и более гибкая в эксплуатации.
В конце этой статьи есть несколько фотографий моего устройства, чтобы вы могли получить некоторое представление о том, как оно может выглядеть после завершения. Имейте в виду, что этот тестер отличается от моего (у него больше возможностей), поэтому не пытайтесь проводить прямое сравнение переключений. У моего (к сожалению) нет отдельных переключателей диапазона тока базы и тока коллектора, и в результате он несколько менее полезен. Возможно, мне придется сделать один из них в следующий раз.
Предупреждение
Вначале я должен сделать одну оговорку. Как и любое подобное коммерческое предложение, этот тестер способен как взорвать транзистор, так и проверить его. Пользователь несет полную ответственность за правильность настроек перед нажатием переключателя усиления.
Автор не несет абсолютно никакой ответственности за любой ущерб, прямой или косвенный, который может быть нанесен тестируемому устройству или оператору из-за использования или невозможности использования описанного проекта. Например, если вы оставите базовый ток равным 10 мА, а диапазон токов коллектора, скажем, 1 А или более, при попытке протестировать маломощный транзистор, он, вероятно, немедленно выйдет из строя. Всегда проверяйте диапазоны перед нажатием кнопки тестирования!
Описание
Базовый метод проверки коэффициента усиления транзистора показан на рис. 1, и хотя он не является идеальным, его гораздо проще реализовать, чем использование фиксированного тока коллектора. Результаты более чем приемлемые, и благодаря конструкции этого устройства можно наблюдать падение коэффициента усиления и другие нежелательные явления вплоть до максимального тока.
Рис. 1. Базовый метод тестирования транзисторов
Переключение диапазонов конечного блока и другие функциональные блоки показаны на рисунке 2, и легко увидеть, что он почти полностью состоит из переключателей и резисторов.
Печатная плата не требуется, так как большинство резисторов должны быть подключены непосредственно к переключателям или могут быть установлены на полосках с бирками, как я сделал в своем исходном устройстве.
Рис. 2. Переключение функций для тестера
Диапазон измерительного прибора простирается от максимальной чувствительности измерителя в 100 мкА с шагом в декаду до 1 А. Максимальный диапазон был намеренно ограничен до 5 А – даже при таком токе транзистор будет рассеивать до 20 Вт в худшем случае, поэтому тестируемое устройство должно быть установлено на радиаторе, или тест должен быть очень коротким, иначе транзистор перегреется и может (будет) выйти из строя или сильно испортиться.
В «нормальном» режиме (испытание коэффициента усиления) счетчик подключен параллельно шунтирующему резистору, выбранному переключателем «Диапазон». Схема измерения предназначена для обеспечения полной шкалы при входном напряжении 10 В, что соответствует диапазонам тока. При измерении напряжения пробоя измеритель серии , от источника переменного высокого напряжения до коллектора проверяемого транзистора.
При нажатии кнопки «Проверка напряжения» измеритель считывает напряжение между коллектором и эмиттером. Это тогда в параллельно с переменным высоковольтным питанием, с напряжением, зажатым напряжением пробоя транзистора.
Номинальная мощность резисторов
Важны номинальные мощности различных шунтирующих резисторов счетчика. Резистор на 2 Ом (диапазон 5 А) лучше всего сделать из пяти резисторов по 10 Ом 10 Вт, соединенных параллельно. Рассеиваемая мощность составит максимум около 70 Вт, но будет использоваться только в течение короткого времени, иначе транзистор перегреется и выйдет из строя. Установите резисторы на секцию радиатора с помощью алюминиевой скобы, убедившись, что скоба и радиатор имеют хороший тепловой контакт. Используйте немного термопасты, чтобы убедиться, что отведено как можно больше тепла. Не используйте тот же радиатор, что и регулятор мощности. Дополнительное тепло от резисторов слишком сильно повысит температуру и поставит под угрозу срок службы полупроводников.
Резистор на 10 Ом (диапазон 1А) тоже должен быть на 10 Ватт, но не нуждается в радиаторе (хотя его монтаж с остальными не помешает). Вы должны держать его подальше от других компонентов, потому что он будет очень горячим.
100 Ом (диапазон 100 мА) может быть блоком мощностью 5 Вт и будет работать довольно прохладно (в худшем случае рассеивание всего 1,6 Вт), а все остальные резисторы должны быть типа 1/2 Вт. Поскольку абсолютная точность не слишком важна, допуск 5 % — это нормально, но при желании можно использовать и 1 %.
Функции переключателей
Различные переключатели и функции:
Диапазон Выберите диапазон измерения тока коллектора. Резисторы действуют как шунты счетчика и масштабируются для обеспечения максимальной ток (даже от закороченного транзистора) лишь немного превышает указанный диапазон. Напряжение коллектора номинально составляет 12 В, но по мере увеличения тока устройства оно будет падать. При максимальном показании измерителя транзистор будет иметь коллекторное напряжение около 2В. Нет необходимости поддерживать постоянное напряжение, так как изменение коэффициента усиления в зависимости от напряжения обычно невелико. не хорошо. Конструкция стала бы намного сложнее, если бы использовался источник постоянного напряжения. R-be Устанавливает базовое сопротивление эмиттера для испытаний напряжения пробоя. Многие транзисторы имеют широкий разброс напряжения пробоя между коллектором и коллектором. и эмиттер, в зависимости от сопротивления между эмиттером и базой. Это позволяет выбрать значение и выполнить сравнительные тесты. Базовый ток Установите базовый ток, который будет использоваться для проверки усиления. Он варьируется от 1 мкА до 100 мА с шагом в декаду и позволяет протестировать все транзисторы от малосигнальных устройств до сильноточных (в том числе дарлингтоновских) силовых транзисторов. Коэффициент усиления Это кнопочный переключатель мгновенного действия, который отключает сопротивление эмиттер-база и подает выбранный ток базы. Коэффициент усиления транзистора вычисляется по показаниям счетчика. См. Использование тестера ниже. NPN / PNP Переключает все напряжения, чтобы можно было проверить транзисторы PNP и NPN. Высокое напряжение Отключайте источник высокого напряжения, когда он не используется (и обязательно ! ) Проверка напряжения (Кнопка мгновенного действия) Измерьте приложенное напряжение пробоя Диапазон напряжения Переключение с полной шкалы 100 В на полную шкалу 500 В (требуется немного вычислений в уме или пользовательская шкала измерителя)
Рис.
3. Переключение NPN/PNP
На рис. 3 показано переключение для NPN и PNP (все должно быть перепутано в полярности), а также измеритель, его калибровочные резисторы и защитные диоды. Они будут работать, когда напряжение на измерителе превысит 0,65 В, поэтому, если используется такое же движение измерителя (или схожее), возможен максимальный ток перегрузки 170 мкА. Хотя это заставит иглу сильно качаться против упоров, это не повредит механизму.
Я использовал аналоговые счетчики, потому что их намного проще реализовать, хотя они обычно несколько дороже, чем цифровые панельные счетчики. Последним требуется плавающее питание, и они легко повреждаются блуждающими высокими напряжениями. Высокое напряжение используется для проверки напряжения пробоя транзистора и дает неприятный укус, поэтому я предлагаю вам относиться к нему с большим уважением.
Движение измерителя представляет собой стандартную единицу измерения 100 мкА, и я основывал значения резисторов на указанном сопротивлении измерителя 3,9.
00 Ом. Если измеритель, который вы используете, отличается, то вы должны внести некоторые коррективы в резисторы 82k и 15k. Цель их состоит в том, чтобы вся цепь имела сопротивление 100k. Поскольку для полной шкалы на шунтирующих резисторах вырабатывается напряжение 10 В, это означает, что 10 В и 100 кОм = 100 мкА. Конечно, вы можете использовать многооборотный подстроечный резистор, чтобы при желании можно было откалибровать измеритель.
Если сложить значения, мы получим 3,9 тыс., 15 тыс. и 82 тыс., что в сумме составит 100,9 тыс. (лучше 1%), что более чем достаточно для данного приложения.
Резистор на 4 МОм (отмечен *) может быть изготовлен из последовательно соединенных резисторов 3,9 МОм на 100 кОм. Это должно быть достаточно точным, иначе показания напряжения измерителя не будут полезны. Обратите внимание, что защитные диоды счетчика отключены в режиме проверки напряжения, но остаются подключенными к остальной части схемы переключения счетчика. Это делается для того, чтобы ток нагрузки в сети высокого напряжения не изменился при нажатии кнопки проверки напряжения.
Если бы этого не было сделано, нагрузка счетчика исчезла бы, а показания напряжения были бы бессмысленными.
Обратите внимание, что переключатель диапазонов рассчитан на ток до 5 А. Это, вероятно, на самом пределе возможностей переключателя (в зависимости от используемого устройства), но, поскольку ток прерывистый, он будет иметь долгую и плодотворную жизнь в любом случае. Обычно я никогда не буду работать с чем-либо на (или выше) его пределов, но стоимость альтернативы слишком ужасна, чтобы ее можно было даже представить.
Блок питания
Блок питания не сложный, но потребуется некоторая изобретательность, чтобы убедиться, что напряжения соответствуют указанным. Использование второго трансформатора, как показано, не самый эффективный способ создания источника питания высокого напряжения / низкого тока, но, безусловно, самый простой и надежный, и поэтому я решил сделать это таким образом.
Основной блок вполне обычный (ну почти), и для установки напряжения используется регулятор 7812.
Это усиливается диодом до 12,6 В (приблизительно), чтобы обеспечить точность базовых токов, и использует обходной транзистор для обеспечения максимального тока 5 А, на который я рассчитывал. Ограничение тока не используется, так как оно не требуется — даже если счетчик работает в диапазоне 5 А, прямое короткое замыкание может потреблять максимум около 6,3 А, что вполне соответствует возможностям источника питания.
Рисунок 4 – Блок питания
Регулятор и силовой транзистор должны быть установлены на радиаторе. Хотя он не должен быть массовым (тесты обычно непродолжительны), я полагаю, что единица измерения 1°C/Ватт была бы идеальной. Регулятор нужно изолировать от радиатора слюдяной шайбой, но силовой транзистор рекомендую монтировать напрямую для наиболее эффективной теплоотдачи. При таком расположении радиатор будет работать при напряжении около 25 В над землей, поэтому рекомендуется внутренний монтаж. Убедитесь, что поток воздуха достаточен для надлежащего охлаждения.
Некоторые подходящие высоковольтные транзисторы для питания высокого напряжения включают 2N6517C, KSP44TF, ZTX458 и STX83003. Они доступны с 2015 года, но вам, возможно, все еще придется их искать. Первоначально предложенные транзисторы больше не доступны. Другие подходящие устройства включают BUL310FP или 2SC3749M. Транзистор должен иметь номинальное напряжение не менее 400 В, а рассеиваемая мощность в худшем случае составит около 250 мВт. Также можно использовать высоковольтный полевой МОП-транзистор (например, IRF840), но вы должны использовать .0077 добавьте стабилитрон на 12 В между выводами затвора и истока, иначе он будет разрушен – возможно, вы его используете впервые!
Помните, что этот транзистор работает с максимальным напряжением более 300 В, поэтому не пытайтесь использовать какое-либо устройство с номинальным напряжением менее 350 В (минимум). Убедитесь, что он предназначен для работы с низким током – многие сильноточные транзисторы имеют очень низкий коэффициент усиления при малых токах.
Я должен признать, что BF338, который я использовал (больше не доступен), на самом деле рассчитан только на 225 В, но одна из действительно приятных особенностей такого тестера заключается в том, что вы можете выбрать транзисторы, которые часто значительно лучше, чем их спецификации. Даже не рассматривайте его как альтернативу предлагаемым устройствам, если вы не можете проверить его напряжение пробоя.
Последовательный резистор к линии питания HV+ является компромиссом. Он должен быть достаточно высоким, чтобы предотвратить повреждение транзистора (или пользователя), но также должен быть достаточно низким, чтобы обеспечить рабочий ток пробоя. Обычно вам нужно около 50-100 мкА или около того, чтобы проверить напряжение пробоя транзистора. Если ток слишком велик, проверяемый транзистор может быть поврежден.
В источнике высокого напряжения используется второй трансформатор, и я полагаю, что достаточно напряжения около 300 В постоянного тока. Нет никаких причин, по которым это значение нельзя увеличить (кроме поиска подходящего транзистора), но для работы со звуком это обычно не требуется.
Имейте в виду, что высокое напряжение может вас убить, поэтому не относитесь к нему небрежно, пока тестер строится.
Все диоды в цепи должны быть 1N4007 (1000 В) и использовать мостовой выпрямитель на 10 или 25 А. Убедитесь, что все подключения к сети надежно изолированы, чтобы предотвратить случайное прикосновение. Это включает в себя участок высокого напряжения, который по-прежнему опасен во всех точках цепи. Цепь резистора/диода и светодиода (внизу слева) можно подключить ко вторичной обмотке (входная сторона) высоковольтного трансформатора, чтобы показать, что высоковольтное питание включено.
ПРЕДУПРЕЖДЕНИЕ
Даже в собранном и собранном блоке максимальный ток составляет примерно 600 мкА — такая величина тока потенциально опасна, особенно если за ней 300 В. ЭТО МОЖЕТ УБИТЬ ТЕБЯ !!! Никогда не используйте тестер с включенным источником высокого напряжения, за исключением случаев, когда это необходимо для испытаний на пробой, и всегда проверяйте, чтобы напряжение было установлено на минимум сразу после испытаний.
Не пренебрегайте этими предупреждениями.
Выбор трансформатора для источника высокого напряжения немного сложен, так как трансформаторы, которые вы можете получить, зависят от того, где вы живете (у меня оказался под рукой старый силовой трансформатор лампового усилителя, но вам может не повезти). Цепь высоковольтного выпрямителя представляет собой удвоитель напряжения, поэтому после первичного преобразователя (используемого в качестве вторичного) вторичное напряжение составляет около 110 В переменного тока, а вторичное (используется в качестве первичный ) 15В. Это обеспечит номинальное постоянное напряжение около 310 В, но оно может сильно варьироваться в зависимости от используемого трансформатора. При использовании трансформатора с первичным напряжением 230В удвоитель напряжения можно заменить мостовым выпрямителем.
ПРИМЕЧАНИЕ . Если вы находитесь в США или другой стране с напряжением 110 В, не поддавайтесь даже малейшему искушению использовать питание от сети без трансформатора для получения питания высокого напряжения. Если вы
сделать это, вы создадите возмутительно опасный запас, который почти гарантированно убьет вас рано или поздно (вероятно, бывший ! ). Даже с трансформатором
этот источник по своей сути опасен – этого нельзя избежать, и его следует всегда использовать с большой осторожностью. |
Мощность главного трансформатора должна быть не менее 100 ВА (предпочтительно 150 ВА или около того), а вторичное напряжение должно составлять 15 В. Для выбора второго трансформатора…
- Если в США (или вы можете приобрести трансформаторы на 110 В), используйте вторичную обмотку на 15 В. Поскольку вторая трансмиссия работает в обратном направлении, это даст вам 110 В, которые вам нужны.
- В Европе потребуется трансформатор с вторичным напряжением около 30В. Поскольку он подключен к источнику переменного тока 15 В, вторичное напряжение будет около 110 В переменного тока.
- В Австралии, Новой Зеландии и других бывших странах с 240 В (в основном сейчас номинально 230 В) вам по-прежнему понадобится трансформатор на 30 В, но выходное напряжение будет
быть выше, чем должно быть.
Экспериментирование с последовательным резистором в линии 15 В переменного тока — это один из методов, или вы можете просто смириться с более высоким напряжением.
Экспериментирование с последовательным резистором в линии 15 В переменного тока — это один из методов, или вы можете просто смириться с более высоким напряжением.Мощность второго трансформатора должна быть около 10 ВА, чтобы обеспечить достаточный ток для питания высокого напряжения. Вероятно, потребуются некоторые эксперименты, поскольку я не могу предсказать, что вы можете (или не можете) получить в свои руки.
Глядя на схему, вы увидите, что нет общего соединения между низковольтным и высоковольтным источниками питания. Это преднамеренно. Общее соединение выполняется в зависимости от положения переключателя NPN/PNP, поэтому не соединяют минусы двух источников питания!
Хотя это не показано в предполагаемых положениях, вы должны использовать светодиоды в качестве индикаторов питания. Стандартный светодиод с параллельным диодом и последовательным резистором 2к2 (как показано внизу слева) следует использовать для основного индикатора питания (непосредственно через обмотку 15В), а другой – через обмотку 15В (или 30В) второго трансформатора.
как индикатор высокого напряжения.
Использование тестера
Поскольку он такой всеобъемлющий, это не самый простой в использовании тестер в мире. Положительным моментом является то, что он очень гибкий и позволяет выполнять полные тесты практически любого биполярного транзистора. Он не подходит для МОП-транзисторов, поскольку процессы тестирования совершенно другие, но вы можете провести некоторые элементарные тесты, если напряжение затвора 12 В в порядке. Я не претендую здесь, так как я не проводил никаких испытаний MOSFET на своем собственном блоке (я не могу, потому что он немного отличается от этой конструкции и использует источник высокого напряжения для базового тока – это мгновенно уничтожит устройство! ).
Рис. 5. Рекомендуемая передняя панель
Приведенная выше панель является примером, и вы можете расположить ее по своему усмотрению. Измеритель показан как 100 мкА, но лучше использовать новую шкалу, показывающую диапазоны от 0 до 50 и 0-100 для соответствия различным диапазонам.
Я никогда не возился со своим, так что есть немного ментальной математики, чтобы сделать преобразования по мере необходимости.
Прежде чем начать
Всегда устанавливайте переключатель диапазона в положение 100 мкА при подключении транзистора. Если он подключен неправильно или закорочен, вы не причините никакого вреда. Только когда вы убедитесь, что у вас правильные соединения и полярность, вы можете попытаться пойти дальше. При малых токах большинство транзисторов переживут всевозможные издевательства, при больших токах умирают.
Коэффициент усиления при тестировании
В зависимости от транзистора выберите подходящий диапазон тока коллектора. Например, если вы выбираете 10 мА, всегда начинайте с базового тока при минимальной настройке 1 мкА. Если вы обнаружите, что вам нужно увеличить базовый ток до 100 мкА, показания полной шкалы на тестере указывают на усиление 100.
Для всех транзисторов всегда устанавливайте диапазон тока коллектора на значение, подходящее для устройства, и начинайте с наименьшего значения тока базы.
Увеличивайте его до тех пор, пока показания прибора не превысят 10 мкА на шкале прибора. Поскольку все диапазоны выражены в декадах, с помощью мысленного расчета легко определить коэффициент усиления тестового компонента.
Например, если базовый ток равен 10 мкА, а счетчик показывает 35 в диапазоне 10 мА (т. е. 3,5 мА), коэффициент усиления равен 350. Если переключатели диапазона и базового тока находятся в минимальном положении (100 мкА и 1 мкА соответственно), полный шкала на измерителе показывает усиление 100.
Проверка пробивного напряжения
Еще раз предупреждаем, что напряжение потенциально опасно. Установите переключатель Range в положение 100 мкА, а переключатель R-be в положение Open. Медленно увеличивайте напряжение, наблюдая за показаниями мультиметра. Обычно вы увидите постепенное увеличение тока, которое внезапно резко возрастет. Это БВ ceo (напряжение пробоя коллектор-эмиттер при разомкнутой базе). Нажмите кнопку «Проверка напряжения», чтобы считать напряжение (вам может потребоваться изменить диапазон — счетчик откалиброван от 0 до 100 В и от 0 до 500 В, как показано на рисунке, поэтому для диапазона х5 потребуется некоторая арифметика в уме).
В качестве альтернативы можно использовать второе движение измерителя для измерения напряжения или использовать мультиметр в контрольных точках эмиттера и коллектора. Это наиболее точно (но такая точность и не нужна, так как мудрый проектировщик не будет эксплуатировать устройство слишком близко к его измеренным характеристикам – которые в некоторых случаях превысят спецификацию на 100% и более).
Во многих случаях напряжение пробоя транзистора может быть указано с некоторым значением сопротивления между эмиттером и базой – это BV cer (напряжение пробоя, с указанным сопротивлением между эмиттером и базой). Эта конструкция допускает сопротивление от 100 кОм до 0 Ом в декадном диапазоне, и я обнаружил, что этого вполне достаточно для испытаний промышленного типа. При замыкании эмиттера на базу напряжение пробоя примерно соответствует указанному BV cbo (напряжение пробоя, коллектор на базу, эмиттер открыт).
Мой существующий тестер транзисторов
| | На фотографиях мой собственный тестер, который немного отличается от представленного здесь. Он не такой всеобъемлющий и не может делать некоторые изящные вещи, включенные в новый дизайн.На верхнем рисунке показано внутреннее устройство тестера. Хорошо видны два силовых трансформатора, а также регулятор (крайний справа) и крышка основного фильтра. Все переключение находится на передней панели и состоит в основном из поворотных переключателей. Внимательные могут заметить реле, спрятанное в верхнем левом углу панели. Это было использовано, потому что я не мог достать подходящий кнопочный переключатель, когда собирал тестер, поэтому дополнительное переключение было получено с помощью реле. Этому подразделению уже более 40 лет, и оно все еще набирает силу. Мне приходилось исправлять это пару раз, причем одно «исправление» состояло в том, чтобы заменить высоковольтный буфер клапана на транзистор, и регулятор также однажды вышел из строя. Вам должна понравиться идея использования лампы в тестере транзисторов, но когда он был построен, высоковольтных транзисторов не существовало. Переключение никогда не вызывало проблем, но, в отличие от нового дизайна, здесь для калибровки используются подстроечные потенциометры. Они нуждаются в периодической настройке, чтобы восстановить точность, но, как видно на схемах, этого удалось полностью избежать благодаря новому дизайну (и это тоже хорошо). Опять же, когда устройство было построено, 1% резисторы были практически недоступны, а стандартный допуск, который у меня был в то время, составлял 5%. Маркировочная полоска, которую я использовал для крепления всех резисторов и подстроечных резисторов, видна в верхней части фотографии, но для этого требуется слишком много проводов. Новый дизайн требует очень немногого — всего несколько межсоединений тут и там между переключателями, с резисторами, подключенными непосредственно к каждому переключателю.
На втором фото показана передняя часть устройства, на которую вручную нанесена надпись Letraset, нанесенная втиранием, и которая покрыта прозрачным лаком. При сборке нового устройства я предлагаю вам использовать транзисторную розетку (если вы можете ее достать — у меня есть такая, но она модифицирована) для маломощных сигнальных транзисторов и использовать зажимные штыревые / банановые розетки для проводов для подключения к силовые устройства. Не используйте простые разъемы типа «банан», как это сделал я, — вы пожалеете об этом, потому что они неприятны, если вы хотите использовать провода с двусторонними зажимами. Мое устройство только что получило обновление – гнездо ZIF (нулевое усилие вставки), подключенное E-B-C-E-B, что позволяет использовать любую из трех возможных распиновок транзисторов. Соединительные клеммы обеспечивают гораздо большую гибкость при использовании тестера, а с помощью свободных выводов вы сможете тестировать транзисторы, все еще установленные на радиаторе (однако они не должны оставаться подключенными к остальной части схемы – это НЕ внутрисхемный тестер). |
Клапан был 12AU7 с обеими секциями, соединенными параллельно, и использовался как катодный повторитель.
Это длилось довольно хорошо, учитывая все обстоятельства.
Удачных испытаний транзисторов.
| Основной индекс Индекс проектов |
| Уведомление об авторских правах. Эта статья, включая, помимо прочего, весь текст и диаграммы, является интеллектуальной собственностью Рода Эллиотта и защищена авторским правом © 1999-2022. Воспроизведение или повторная публикация любыми средствами, электронными, механическими или электромеханическими, строго запрещены законами о международном авторском праве. Автор (Род Эллиотт) предоставляет читателю право использовать эту информацию только в личных целях, а также разрешает сделать одну (1) копию для справки при создании проекта. Коммерческое использование запрещено без письменного разрешения Рода Эллиотта. |
Журнал изменений: Обновлено 23 октября 2005 г./январь 2022 – исправлена ошибка в блоке питания (TIP35 должен был быть TIP36), добавлен разъем ZIF.
/май 2022 года – изменена схема, удален блок питания HV2 (не требуется). Январь 2023 г. – добавлен рис. 5.
Сборка двухметрового тестера транзисторов, февраль 1960 г. Popular Electronics
Февраль 1960 г. Popular Electronics |
| Оглавление Восковайте ностальгию и учитесь на истории ранней электроники. См. статьи из Популярная электроника, опубликовано с октября 1954 г. по апрель 1985 г. Настоящим признаются все авторские права. |
Интегральные схемы
де-факто стандарт сегодняшнего дня, но 50+ лет назад, когда эта статья была написана для Журнал Popular Electronics , все, что было, это отдельные транзисторы.
доступен как любителям, так и профессиональным инженерам. Верьте или нет, там
по-прежнему много приложений в современных продуктах, которые используют дискретные транзисторы
для драйверов выходного каскада, буферов и там, где стоимость деталей может сэкономить копейку или две
в крупносерийном производстве.
Кроме того, конечно, существуют миллионы цепей.
и в повседневном использовании, которые включают транзисторы. Этот тестер транзисторов позволит вам
сделать простую проверку, чтобы определить, работает ли конкретное устройство,
или какой-нибудь более новый транзистор может быть подходящей заменой испорченному.
Однако правда в том, что если вы просто не любите создавать схемы, вы можете
купите цифровой мультиметр со встроенным тестером транзисторов за 20-30 долларов.
Сборка двухметрового тестера транзисторов
Вы можете проверить звуковые и силовые транзисторы с помощью одного простого в использовании единица.
Р. Дж. Шонесси
Иногда вы закончите сборку транзисторного проекта и обнаружите, что он не
работа. Достаточно легко перепроверить проводку, но если вы это сделаете, а устройство по-прежнему
не работает, что тогда? Транзисторы были в порядке до того, как вы включили их в схему?
Они случайно не сгорели? Очевидно, что вам нужен тестер транзисторов
проверить транзисторы перед подключением их к цепи и проверить их
снова, если схема перестает работать.
Этот тестер измеряет две важные характеристики почти всех звуковых и силовые транзисторы: коэффициент усиления по току (Beta) и утечка коллектор-база (Ico). Только транзисторы, которые имеют 5-мА. максимальный ток коллектора не может быть проверен с помощью этого единица; см. данные производителя для специальных методов тестирования для этих слаботочных рабочие места.
В тестер встроены два измерителя для измерения тока базы и коллектора. ток должен контролироваться одновременно при различных настройках смещения. Этот мониторинг Эта функция позволяет тестировать транзистор в реальных условиях нагрузки цепи.
Для максимальной гибкости в тестер не встроены разъемы.
тестируемый транзистор просто подключается своими выводами к клеммам тестера.
Адаптер, который вставляется в клеммные колодки тестера, может быть изготовлен таким образом, чтобы
различные типы разъемов силовых и звуковых транзисторов. Детали, используемые в тестере
и опциональный переходник не критичны.
Со всеми новыми комплектующими, стоимость тестера
составляет около 15 долларов.
Соблюдайте полярность диодов и конденсаторов в блоке питания тестера деталь (слева).
Контроль тока базы R2 тестера транзисторов должен быть подключен так что максимальное сопротивление достигается, когда групповой переключатель S1 разомкнут.
Адаптер для тестера с двумя гнездами для силовых транзисторов и меньшие звуковые транзисторы.
Строительство
тестера начинается с установки всех компонентов непосредственно на шкаф. Перед установкой функционального переключателя S2 обожмите все провода перемычки на клеммах переключателя. После того, как выключатель смонтирован, подсоедините и припаяйте к нему остальные выводы.
Адаптер для проверки транзисторов может быть встроен в самый маленький минибокс, который
разместить стандартный трехвыводной транзисторный разъем (прямого или круглого типа) и
гнездо силового транзистора.
При проверке транзистора банан адаптера
вилки (которые подключаются к соответствующим контактам на гнездах транзисторов) вилка
в универсальные клеммы тестера.
Список деталей тестера
CI, C2, C3, C4 – I60-мкФ, конденсатор 15 вольт
ДИ, германиевый диод Д2-1Н91 (Sylvania) Ф1, Ф2 -1/2-ампер. Предохранитель 3AG (подходит для PL1)
МИ-0-1 ма. метр (Шурит 950-9300Z)
М2-0-100 мА. метр (Шуритэ 950-9307)
PL1-Предохранитель (El-Menco EL-32)
R1-6800-Ом, резистор 1/2 Вт
Потенциометр R2-150 000 Ом (IRC QI3-328)
R3-1000 Ом, резистор 1 Вт
R4, R5-33 Ом, резистор 1/2 Вт
Переключатель S1-On-off, установленный сзади R2 (IRC 76-1)
S2 — четырехполюсный четырехпозиционный поворотный переключатель (Centralab PA-1013)
Накальный трансформатор Т1-6,3 В (Триада F-13X)
Мини-бокс 1-7″ x 5″ x 3″ (Bud CU-2108A)
3-пятисторонние соединительные стойки
Ручки с двумя указателями
Клеммные колодки с 2 шестью наконечниками
Проверка на утечку проста.
Поверните функциональный переключатель S2 в положение Утечка N-P-N или
Утечка P-N-P, в зависимости от рассматриваемого транзистора. Подключить базу транзистора.
ведут к клемме привязки излучателя тестера. Затем подключите коллектор транзистора
к стойке крепления коллектора. Оставьте провод эмиттера транзистора неподключенным. (
эмиттер транзистора остается неподключенным для всех измерений утечки.) Теперь включите
тестер, переместив потенциометр базового тока (R2). Если 0-100 мА. коллектор
амперметр (М2) не отклоняется, ток утечки в допустимых пределах.
Функциональный переключатель с двумя пластинами используется в тестере, как показано на рис. наглядную схему выше. Обе вафли идентичны. Обратите внимание, что контакты два и восемь не используются.
Шнур питания тестера проложен через втулку в ответной половине Минибокс перед пайкой на место.
Тест коэффициента усиления по току (бета) для транзисторов n-p-n идентичен
Тест p-n-p показан на упрощенной схеме, но полярность счетчиков и источника питания
реверсируются переключением S2.
Можно смело измерять точный ток утечки на более чувствительном 0-1 мА. базовый амперметр (M1). Выключите тестер и снова подключите базу транзисторов и коллектор ведет к соответствующим постам привязки тестера. Не подключайте излучатель вести; держите функциональный переключатель в положении «утечка». Когда вы включаете питание, вы обнаружите, что большинство транзисторов практически не отклоняют 0-1 мА. базовый амперметр. Некоторые кремниевые блоки с низкой утечкой не дадут заметного отклонение вообще.
ПЕРЕЧЕНЬ ДЕТАЛЕЙ ПЕРЕХОДНИКА
1-2 3/4″ x 2 1/8″ x 15/8″ Minibox (Bud CU 2100A)
1-трехвыводная транзисторная панелька
1-разъем силового транзистора (Motorola MK-10 или аналогичный)
3-банановые заглушки
Если транзистор проходит проверку на утечку, можно смело выполнять проверку тока
усиление (бета) тест. Текущее усиление не может быть считано непосредственно на тестере, но Бета
очень легко найти, разделив показание тока коллектора на ток базы
чтение.
Бета-тест выполняется путем установки S1 на бета-N-P-N или бета-P-N-P. Убедитесь, что питание отключено. Подсоедините выводы базы, эмиттера и коллектора транзистора к соответствующим обязательные посты. Проверьте спецификации производителя для максимального коллектора. ток для тестируемого транзистора и никогда не превышайте это значение, указанное на 0-100 мА. счетчик тока коллектора. Теперь включите тестер, но покиньте Базу. Текущий банк заполнен против часовой стрелки. Запишите ток базы и ток коллектора. показания счетчика. Разделив ток коллектора на ток базы, вы получите одно значение коэффициента бета (коэффициент усиления по току) тестируемого транзистора.
Теперь увеличьте ток смещения базы с помощью потенциометра тока базы. Этот приведет к увеличению тока коллектора. Еще раз запишите показания счетчика и вычислить текущий коэффициент усиления. Продолжайте этот процесс, пока у вас не будет нескольких значений для текущего выигрыша.
Обратите внимание, что бета постоянна, за исключением более высоких токов коллектора; это
нормальная характеристика транзистора.
