Как подключить Солнечные Панели (Схемы соединения)
Статьи
Последовательное соединение, параллельное соединение и последовательно-параллельное соединение солнечных модулей
Возможные варианты подключения солнечных панелей
При монтаже солнечных электростанций неизбежно возникает вопрос – как соединять солнечные панели и чем отличаются варианты подключения. Именно об этом мы и поговорим в этой статье.
Существуют 3 варианта соединения солнечных панелей между собой:
-Последовательное соединение
-Параллельное соединение
-Последовательно-параллельное соединение солнечных панелей
Для того чтобы разобраться чем они отличаются, обратимся к основным характеристикам солнечных панелей:
• Номинальное напряжение солнечной батареи – как правило 12В или 24В, но существуют и исключения
• Напряжение при пиковой мощности Vmp – напряжение при которой панель выдает максимальную мощность
• Напряжение максимальное в системе Vdc – определяет максимальное количество панелей объединенных вместе
• Ток Imp – ток при максимальной мощности панели
• Ток Isc – ток короткого замыкания, максимально возможный ток панели
Мощность солнечной панели определяется как произведение Напряжения и тока в точке максимальной мощности – Vmp* Imp
В зависимости от того какая схема подключения солнечных панелей выбрана, будут определяться характеристики системы солнечных панелей и подбираться соответствующий контроллер заряда.
Теперь предметно рассмотрим каждую схему соединения:
1) Последовательное соединение солнечных панелей
При таком соединении минусовая клемма первой панели соединяется с плюсовой клеммой второй, минусовая второй с клеммой третьей и так далее.
При последовательном соединении нескольких панелей, напряжение всех панелей будет складываться. Ток системы будет равен току панели с минимальным током. По этой причине не рекомендуется соединять последовательно панели с различным значением ток максимальной мощности, поскольку работать они будут не в полную силу.
Рассмотрим на примере:
Имеем 4 солнечных монокристаллических панели со следующими характеристиками:
• Номинальное напряжение солнечной батареи: 12В
• Напряжение при пиковой мощности Vmp: 18.46 В
• Напряжение холостого хода Voc: 22.48В
• Напряжение максимальное в системе Vdc: 1000В
• Ток в точке максимальной мощности Imp: 5.42А
• Ток короткого замыкания Isc: 5.65А
Соединив последовательно 4 таких панели мы получим на выходе номинальное напряжение 12В*4=48В.
Напряжение холостого хода = 22,48В*4=89,92В и Ток в точке максимальной мощности равный 5,42А. Эти три параметра задают нам ограничения при выборе контроллера заряда.
2) Параллельное соединение солнечных панелей
В данном случае панели соединяются при помощи специальных Y – коннекторов. У таких коннекторов имеется два входа и один выход. К входам подключаются клеммы одинакового знака.
При таком соединении напряжение на выходе каждой панели будет равны между собой и равны напряжению на выходе из системы панелей. Ток от всех панелей будет складываться. Такое соединение позволяет, не поднимая напряжения увеличить ток от панелей.
Рассмотрим на примере все тех же 4х панелей:
Соединив параллельно 4 таких панели мы получим номинальное напряжение на выходе равное 12В, Напряжение холостого хода останется 22,48В, но ток при этом будет равен 5,42А*4=21,68А.
3) Последовательно-параллельное соединение солнечных панелей
Последний тип соединения объединяет в себе два предыдущих.
В случае такого подключения соединенные последовательно цепочки панелей объединяют параллельно.
Вернемся к нашему примеру с 4мя панелями:
Соединив по 2 панели последовательно и затем объединим их соединив цепочки панелей параллельно мы получим следующее. Номинальное напряжение на выходе будет равно сумме двух последовательно соединенных панелей 12В*2=24В, напряжение холостого хода будет равно 22,48В*2=44,96В, а ток при этом будет равен 5,42А*2=10,84А.
Такое соединение позволит максимально сэкономить на покупке контроллера заряда, поскольку от него не потребуется выдерживать больших напряжений как в случае последовательного соединения или больших токов как в случае параллельного соединения. Именно поэтому соединяя панели между собой необходимо стремится к балансу между токами и напряжениями.
О том как подобрать контроллер заряда можно прочитать тут –
А если вы хотите купить солнечную электростанцию ― позвоните по телефону или оставьте заявку на сайте и мы сделаем все необходимые расчеты и подберем оптимальную комплектацию для вас!
Как подключить солнечную батарею: схемы и способы подключения
Статьи aaccent
Солнечная батарея – основа для создания солнечной электростанции, являющейся альтернативным источником энергии, который обеспечивает автономное энергоснабжение. Рассмотрим, как правильно подключать солнечные батареи.
Как выбрать оптимальное место для установки?
Прежде чем подключать батареи, нужно определиться с местом их расположения. Лучше всего выбирать максимально освещенные места – крыши, балконы, территорию участка. Кроме того, важно подобрать правильный угол наклона панелей.
Рекомендуется повернуть светопоглощающую поверхность на юг и обеспечить попадание солнечных лучей под углом 20-30° – это оптимальный угол для периода весна-осень. 2-4 раза в год угол наклона нужно менять, чтобы сохранять максимальную производительность. Если вы хотите разместить панели на участке, лучше приподнять их над поверхностью на 50 см, чтобы защитить от обильных снегопадов и обеспечить циркуляцию воздуха.

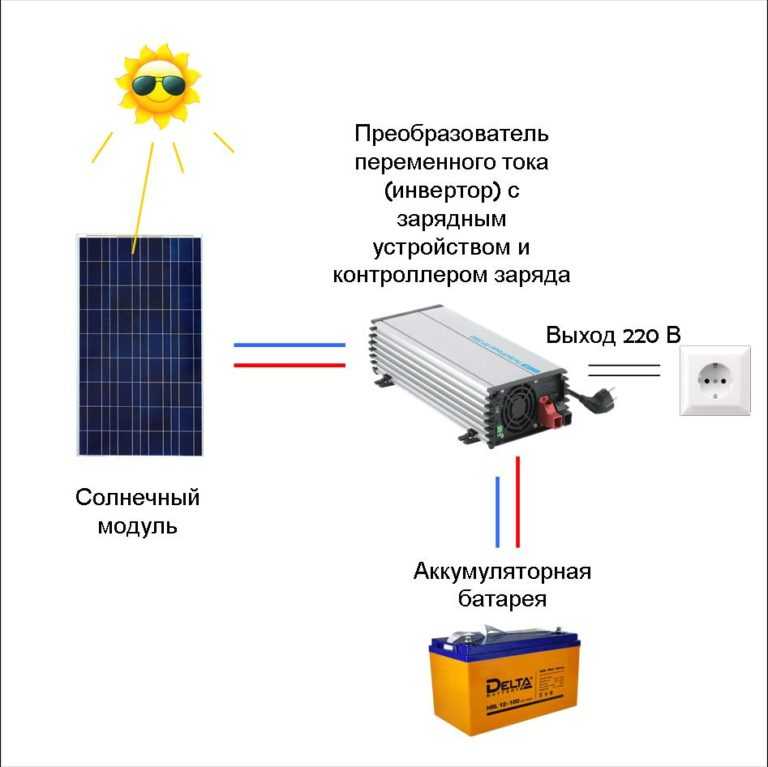

Устройство солнечной электростанции
Обязательными составляющими являются:
- солнечные батареи, преобразующие солнечное излучение в электрический ток;
- контроллеры, отвечающие за перераспределение электроэнергии между аккумуляторами (основным и резервным),
- аккумулятор, накапливающий энергию,
- инвертор для солнечных батарей, который преобразует постоянный ток в переменный 220В.
Как подключить солнечные батареи?
Можно использовать следующие способы:
- Параллельное подключение солнечных батарей. Соединяются одноименные клеммы.
Ошибиться здесь практически невозможно. Схема позволяет обеспечить продуктивность, прямо пропорциональную числу подключенных элементов. Кроме того, удастся увеличить ток без повышения напряжения. - Последовательное соединение противоположных полюсов. Используется, если требуется повысить уровень напряжения, зафиксировав мощность на неизменном уровне.
- Смешанная схема применяется, когда используется несколько различных групп батарей. Внутри групп используется параллельное соединение, а сами группы объединяются последовательно.
Ошибиться здесь практически невозможно. Схема позволяет обеспечить продуктивность, прямо пропорциональную числу подключенных элементов. Кроме того, удастся увеличить ток без повышения напряжения.1. Параллельное подключение
2. Последовательное соединение
3. Смешанная схема
Стандартная схема сборки
Сборка солнечной электростанции – это поэтапный процесс. Сначала панели соединяют между собой, далее осуществляется сборка оставшегося оборудования, после чего все устройства соединяют в единую цепь. Такой порядок проведения работ позволяет обеспечить правильность соединения и безопасную работу.
Прямое подключение солнечной батареи к аккумулятору не используется.
Это может вызвать неконтролируемое получение энергии, избыточное расходование и перезарядку, что губительно для аккумуляторных батарей. Во избежание проблем устанавливается контроллер заряда, который отвечает за обеспечение оптимального режима как зарядки, так и отдачи энергии. Инвертор подключают к аккумулятору для преобразования энергии в напряжение 220 В.
Данная схема подключения солнечных батарей – одна из наиболее простых и эффективных. Она позволяет получать и отдавать энергию в оптимально подходящем режиме.
Нюансы работы с разнонаправленными элементами
Панели должны располагаться под одинаковым углом, чтобы сохранить эффективность работы. Иначе мощность более освещенной батареи будет выше. Учитывая, что ток движется по пути меньшего сопротивления, получается, что часть энергии, образуемой этой батареей, будет идти на нагревание менее освещенных панелей.
Для сокращения потерь рекомендуется использовать контроллер заряда для каждой группы батарей или установить между панелями отсекающие диоды.
Если у вас есть желание собрать солнечную электростанцию для дома, смело обращайтесь к специалистам компании REENERGO, которые расскажут об особенностях оборудования и подберут оптимальный комплект.Как создать базовую схему подключения солнечной панели?
Прокрутите до содержимогоНазад к новостям блога
Схема подключения солнечной панели или схема всегда должны быть неотъемлемой частью подготовки ваших солнечных проектов.
Точно так же, как архитекторы несут ответственность за составление подробных планов конструкций, которые они проектируют, создание электрической схемы позволит вам соответствующим образом спланировать схему вашей солнечной системы.
В этой статье мы научим вас рисовать схему подключения солнечной панели в Canva.
( Обратите внимание, что Canva лучше всего подходит для создания основных грубых схем подключения. Если вы хотите разработать более сложные схемы, мы рекомендуем использовать что-то вроде Photoshop.
)
Схемы подключения солнечных панелей или электрические схемы — это в основном технические чертежи, в которых подробно описывается необходимое вам оборудование и то, как все это будет соединяться вместе.
При проектировании вашей солнечной установки электрические схемы позволяют получить подробный обзор вашего плана, а также служат в качестве контрольного списка компонентов.
Солнечные диаграммы могут сильно различаться, одна схема может совершенно отличаться от другой, но общая цель остается неизменной.
Как составить схему подключения солнечной панели?
Видео пример того, как мы используем Canva для создания некоторых из наших более простых схем подключения солнечных батарей:
Мы рекомендуем использовать Canva для разработки вашей схемы подключения.
Технология бесплатна для использования и невероятно проста в освоении. Прошли те времена, когда для создания высококачественной схемы требовались глубокие знания в области проектирования.
Шаги по созданию схемы подключения солнечной панели с помощью Canva
Шаг 1
- Воспользуйтесь ссылкой, которую мы предоставили выше, и создайте себе профиль Canva. Вы можете легко сделать это, связав свою учетную запись Facebook.
Шаг 2
- Нажмите вверху справа: кнопку «Создать дизайн».
Шаг 3
- Нажмите «нестандартный размер» и установите «ширину 3508» и «высоту 2480». Это тот же размер, что и лист бумаги формата А4. Это пригодится позже, если вы решите распечатать схему подключения солнечной батареи.
Шаг 4
- Нажмите «Создать новый дизайн», и вы готовы к работе. Теперь вам будет представлена пустая белая страница. Это будет основой для всех ваших будущих схем проводки.
Теперь вам будет представлена пустая белая страница. Это будет основой для всех ваших будущих схем проводки.Вот и все, очень просто. Теперь у вас есть чистый холст, чтобы начать свои проекты. Далее мы проведем вас через процесс создания схемы проводки.
Схема подключения солнечной панели для кемпераВ приведенном выше примере мы включили следующие элементы в нашу схему подключения:
- Солнечная панель 270 Вт
- ДП-переключатель
- Контроллер заряда MPPT
- Литий-ионный аккумулятор 100 Ач
- Автоматический выключатель на 100 А
- Портативный холодильник (DC)
- Розетки 220 В
- x2 автоматических выключателя на 50 А
- USB-порт для зарядки
- Блок плавких предохранителей
- Водяной насос
- Чистый синусоидальный инвертор мощностью 1000 Вт
- x2 светодиодные лампы (постоянный ток)
- Маленький переключатель
Canva — отличный инструмент для создания простых цепей подключения солнечных батарей, особенно для менее сложных проектов, таких как кемперы, лодки и дома на колесах.
Если вы не знакомы с электричеством, то мы не рекомендуем создавать собственную схему. Для этого лучше всего нанять профессионального инженера-электрика, который может вам помочь.
Однако это не мешает вам создавать самые крутые электрические схемы.
Написано Майком Джезеком
Вы устали от того, что привязаны к сети и чувствуете, что находитесь во власти местного поставщика энергии? Вы мечтаете жить вне сети…
Читать далее
Автор Майк Джезек
Представьте, что вы стоите на заднем дворе в окружении красивых пейзажей и звуков природы.
У вас есть видение нового проекта, требующего использования сил…
Читать далее
Написано Майком Джезеком
В последние годы мир переходит к более устойчивому образу жизни, и индустрия туризма является одной из областей, где этот сдвиг является главным…
Читать далее
Написано Майком Джезеком
За последние несколько лет мы стали свидетелями того, как люди стали больше осознавать свой углеродный след и необходимость его сокращения.
Это можно сделать в оцепенении…
Читать далее
