Из чего сделана лампа накаливания

Из каких материалов, веществ, химических элементов сделаны различные элементы «вакуумной» лампы накаливания? Вот из таких:

Из чего это сделано

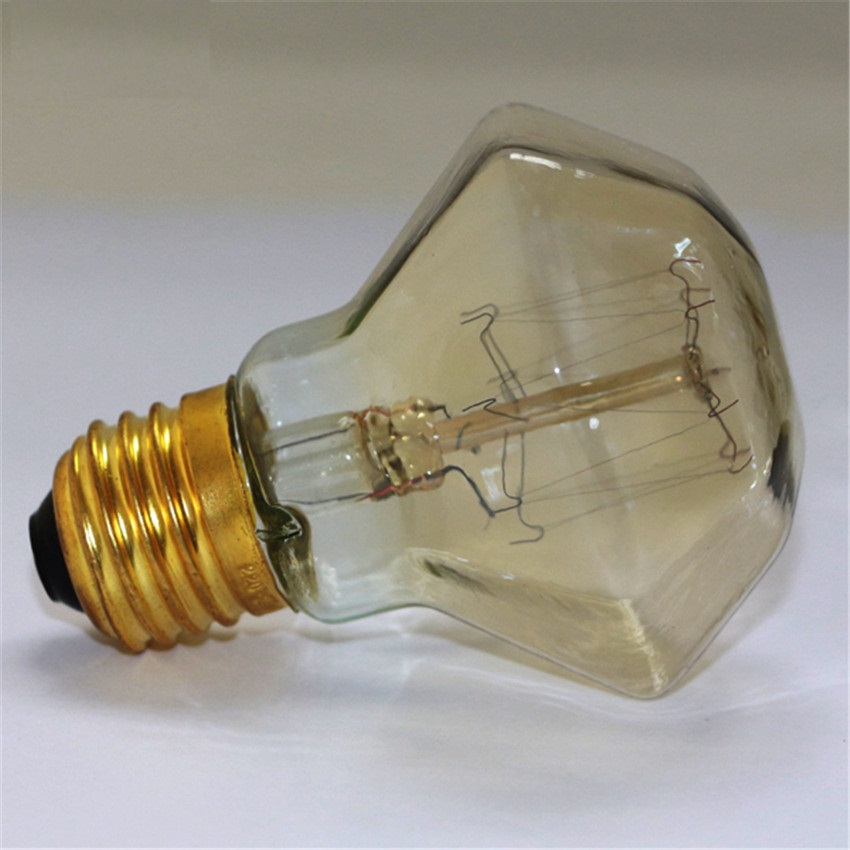

1. Колба лампы сделана из силикатного стекла (не закалённого, не термостойкого, не кварцевого — из самого обычного). Стеклянная конструкция внутри лампы (состоит из штабика, тарелочки и штенгеля) сделана из такого же стекла. Силикатное стекло — сплав  кварцевого песка SiO₂, соды Na₂CO₃ и карбоната кальция CaCO₃, что в итоге даёт соединение состава Na₂O·CaO·6SiO₂. Колба наполнена инетртным газом (чаще всего 86% аргона Ar и 14% азота N₂) или, если лампа маломощная, имеет внутри просто откаченный, разряженный воздух.
2. Нить накаливания сделана из вольфрама W. Не совсем чистого. С присадками (менее 1% в сумме) оксида кремния SiO₂, калия K, натрия Na, иногда оксида алюминия Al₂O ₃.
3. Держатели нити накаливания сделаны из чистого молибдена Mo. Молибден сохраняет упругость при температуре близкой к температуре его плавления (2623°C = 2896 K, что как бы кстати немного выше 2700 K — температуры раскалённой вольфрамовой нити).
4. Электроды сделаны из никелированного железа (Fe, Ni). Железная проволока, покрытая никелем. Проверено. А вовсе не из чистого никеля, как написано везде в интернете.
5. Вводы (куски проволоки внутри стекла) сделаны из платинита. Платинит — сплав, состоящий из никеля Ni (42..46%), углерода C (0.15%), железа Fe (54..58%). Из платинита изготавливают биметаллические проволоки и ленты (снаружи — медь, в количестве 1/4 по массе от массы сердечника). Их также называют платинитом. Именно эта медь видится красной проволокой внутри стекла ламп. Платинит имеет такой же тепловой коэффициент линейного расширения, как у стекла, поэтому в этом месте при нагревании лампы ничего не трескается и проволока не выпадает из стекла.
6. Выводы сделаны из меди Cu, технической, неизвестной чистоты.
7. Один из выводов припаян к цоколю либо оловянно-свинцовым припоем  ПОС-40 (40% олова Sn, 60% свинца Pb), либо точечной контактной сваркой.
8. Цоколь сделан из оцинкованного железа. Цоколь приклеен к колбе мастикой следующего состава: смесь мраморного порошка, фенолформальдегидного лака, карбамида и уротропина. Сначала при нагревании эта смесь размягчается и прилипает к стеклу колбы и железу цоколя, затем, при дальнейшем нагревании до 240°C, затвердевает.
9. Изолятор между двумя контактами цоколя сделан из смальты — окрашенное (в данном случае чёрным пигментом-наполнителем) в массе стекло.
10. Контактная пластина (скорее полусфера, пупырышек) сделана либо из латуни, к которой второй вывод припаян оловянно-свинцовым припоем, либо из оцинкованного железа.

Полезные ссылки:

1. Устройство лампы накаливания — сатья на сайте artillum. ru.
2. Солнечный свет из Калашниково — репортаж с завода-производителя ламп накаливания.
3. Incandescent Lamps — про устройство таких лампочек, на английском языке.
4. Из чего сделана галогенная лампа — аналогичная текущей статья про галогенки.

Лампы накаливания – устройство, принцип работы

Лампа накаливания – это искусственный источник света, в котором свет испускает раскаленная электрическим током спираль из тугоплавкого металла.

Лампа накаливания

В 1874 году русский ученый Александр Лодыгин впервые представил несколько лампочек с телом накаливания из вольфрама. Его образцы стали прообразом всех современных ламп накаливания.

Все лампы накаливания, в том числе и галогеновые работают на принципе нагрева нити (тела) накаливания до температуры от 2700°К до 3000°К, в результате протекания через них электрического тока.

Конструкция ламп накаливания

Главным элементом любой лампы накаливания является нить, которая обычно изготавливается из тонкой, проволоки, реже ленточки, из вольфрама. Для того, чтобы нить была компактной, ее свивают в спираль, а свитую нить в спираль свивают еще раз, получается биспираль. Благодаря такой конструкции, при большой длине вольфрамовой проволочки, нить накала лампочки получается компактной.

Для долговечности спираль накала помещают в колбу, из которой откачан воздух. Иначе вольфрам быстро в воздухе окислится и перегорит. Для повышения коэффициента полезного действия (КПД) колбы ламп большой мощности заполняют смесью газов азота с инертным аргоном. Если требуется высокая надежность, то колбу заполняют чистым инертным газом – аргоном, криптоном или ксеноном под давлением, например галогенные лампочки и для автомобильных фар заполняют парами галогенов брома или йода. Но стоимость таких лампочек в несколько раз выше.

Для подвода электрического тока и фиксации нити накала в центре колбы служат токовводы, в которых с одной стороны обжата или приварена точечной сваркой нить накала, а другие их концы соединены пайкой или точечной сваркой с цоколем.

На резьбы цоколей для ламп распространяется ГОСТ Р МЭК 60238-99, согласно которого цоколи для сети 220 В выпускаются трех типов. Е27 – наиболее распространен. Е14 – в быту именуемый миньон (обычно такие лампочки устанавливают для подсветки в холодильниках, СВЧ печах). Е40 – для ламп уличных светильников. Число после буквы обозначает внешний диаметр резьбы цоколя. Автомобильные лампочки для фары Н4 производятся в основном с цоколем по британскому стандарту (цоколь лампочки для фары на фото по центру).

На капсульные галогенные лампы накаливания цоколь не устанавливается, питающее напряжение подается непосредственно на токовводы, выполненные в виде двух штырей. Иногда концы штырей имеют цилиндрическое утолщение, позволяющее более надежно фиксировать лампочку в светильнике и обеспечить лучший контакт с контактами патрона. Чтобы извлечь лампочку из патрона такой конструкции, нужно ее провернуть на несколько градусов против часовой стрелки. Цилиндры выйдут из зацепления и лампочка освободится.

Лампочка накаливания “Ильича”

Лампы накаливания быстро вытесняются энергосберегающими и светодиодными источники света, так как их стоимость стала сравнима со стоимостью лампочек “Ильича”.

Принцип действия лампочки прост, через вольфрамовую нить проходит электрический ток. Так как удельное сопротивление нити накала в сотни раз больше, чем токоподводящих проводников, то она разогревается до температуры более 2000° и излучает тепловую и световую энергию. К сожалению, на долю светового излучения приходится в лучшем случае 4% от потребляемой мощности. Точнее было бы называть лампочку нагревательным элементом, чем источником света. Низкий КПД и является главным недостатком лампочек “Ильича”. Средний срок службы лампочки составляет 1000 часов.

В России по закону от 23.11.2009 N261-ФЗ (ред. от 23.04.2018) «Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации», с 1 января 2014 года запрещено использование ламп накаливания мощностью двадцать пять ватт и более для освещения в цепях переменного тока.

Конечно лампочка “Ильича”, благодаря появлению светодиодных источников света, доживает свой век и в недалеком будущем станет историей. К основным недостаткам ламп накаливания относятся низкий КПД, значительное выделение тепла, что предъявляет дополнительные требования к термостойкости арматуры светильников, большая зависимость светового потока и срока службы от величины питающего напряжения (при превышении напряжения на 10%, срок службы уменьшается на 95%), хрупкость. Хотя спектр излучения ламп накаливания и отличается от солнечного, но человеческий глаз к такому свету адаптировался, так как желто-красной спектр излучения имеет свеча, огонь костра с которыми человек прожил тысячи лет.

Галогенная лампа накаливания

Галогенная лампа от лампы накаливания отличается тем, что имеет меньшие габаритные размеры, более высокий КПД и в несколько раз больший срок службы. Практически это та же лампочка “Ильича”, но улучшена с учетом последних достижений науки и техники. Колба галогенной лампочки сделана из кварцевого стекла и заполнена под давлением парами галогенов брома или йода, благодаря чему срок службы галогенных лампочек доведен до 4000 часов, а температура накала спирали достигает 3000°К.

В галогенной лампочке вольфрамовая нить тоже при нагреве испаряется, но в отличие от простой лампочки накаливания, облачко из вольфрама благодаря вступлению в химическую реакцию с галогенами при высокой температуре, возвращается опять на нить накала. Благодаря такому процессу, появилась возможность изготавливать миниатюрные лампочки большой мощности, повысить КПД до 15% и увеличить срок эксплуатации до 4000 часов, а с применением ограничителей броска тока при включении галогенной лампочки (сопротивление нити накала в холодном состоянии в десять раз меньше, чем в нагретом) до 12000 часов.

Спектр излучения галогенных лампочек более естественный, чем простых лампочек накаливания и они являются идеальным искусственным источником света для выполнения работ, связанных с цветом, например для художников. Так как колба лампочки сделана из кварцевого стекла, то она при свечении излучает ультрафиолетовые лучи, что позволяет под ней даже загорать.

Галогенные лампы в автомобиле

Галогенным лампочкам для автомобильных фар Н4 в настоящее время нет альтернативы. Большая мощность, устойчивость к тряске и вибрации, естественность света, малые габариты, работа при любой температуре окружающей среды, большой срок службы, низкая цена – практически идеальная лампочка. Есть, конечно, и более совершенные лампочки для фары автомобиля – ксеноновые (в них нет нити накала, свет излучает разряд между двумя электродами в газе ксеноне), биксеноновые и светодиодные, но цена их довольно высокая.

Такие лампочки нельзя установить вместо штатных, а требуется замена всего блока фар. В дополнение оптику фар с ксеноновыми лампами требуется поддерживать в идеально чистом состоянии, при малейшем загрязнении свет начинает рассеиваться и ослеплять водителей встречного автотранспорта.

В одной колбе галогенной лампочки для фар автомобиля смонтировано сразу две нити накала. Такое решение позволило вместо двух отдельных ламп использовать одну.

Напряжение на нити накала подают по очереди, в зависимости необходимости включения ближнего или дальнего света фар. В такой лампочке один вывод для двух нитей накала общий и цоколь лампочки имеет только три вывода.

Рекомендации по эксплуатации галогенных ламп

Галогенные лампочки, рассчитанные на напряжение 220 В, подключаются непосредственно к электрической сети, а так как в бытовой сети случаются броски напряжения, то лампочки быстро перегорают. Поэтому советую применять галогенные лампочки на напряжение 12 В с понижающим трансформатором или пускорегулирующим устройством.

Для исключения преждевременного выхода из строя галогенной лампочки, недопустимо загрязнение колбы, так как она разогревается до температуры 250°С, а грязь ухудшает отвод тепла и лампочка перегревается. При установке галогенной лампочки в светильник не допускается прикосновение к колбе руками, так как на ней остаются потожировые следы, которые обгорая, нарушают равномерность нагрева колбы, в результате происходит напряжение стекла и колба может разрушиться. Если случайно прикоснулись, то грязь с колбы необходимо удалить растворителем или моющим средством и обязательно просушить, прежде чем подключать лампочку к питающей сети.

Лампа накаливания – принцип работы, виды, характеристики

Лампа накаливания – простой и дешевый источник света с приятным для человеческого глаза цветовым оттенком

Лампа накаливания применяется как источник освещения уже более сотни лет. Это – патриарх среди других ламп, освещающих жилища человека по всему свету. Однако, ей еще далеко до выхода в тираж. Несмотря на то, что идут постоянные разговоры о неактуальности применения лампы накаливания в современном мире. Так что же из себя представляет эта лампа?

Лампа накаливания – принцип работы

Лампа накаливания состоит их соединенных между собой стеклянной колбы и цоколя. Цоколь предназначен для контакта с питающей электросетью. В стеклянной колбе расположена спираль – нить накала. Во время работы нить накала, при прохождения через нее электрического тока, разогревается до большой температуры. Как известно, она может достигать 3000°С. Поэтому спираль изготавливается из тугоплавкого металла, обычно вольфрама. Температура плавления вольфрама 3422°С, что вполне достаточно для работы лампы накаливания.

Нить накала внутри колбы обычно закреплена на двух никелевых контактах – электродах. А также дополнительно поддерживается молибденовыми крючками – держателями, расположенными на стеклянном стержне.

Электроды, контактирующие с нитью накала, соединяются с двумя контактами на цоколе лампы. Расположение и вид контактов на цоколе лампы зависит от вида применяемого цоколя.

Иногда на одном из электродов делается специальное утоньшение, заключенное в стеклянную полость. Это утоньшение служит предохранителем. В аварийной ситуации он перегорает первым, что позволяет избежать взрыва стеклянной колбы лампы.

Лампа накаливания — устройство (Нажмите для увеличения)

Из самой же колбы через стеклянную трубочку – штенгель откачивается воздух. После этого конец штенгеля запаивается. Вакуум нужен для сохранности осветительной спирали. Поскольку воздух содержит кислород, поддерживающий горение. В результате вольфрамовая спираль при работе в воздухе сгорела бы, не прослужив и секунды. В итоге создание вакуума внутри колбы значительно продлевает срок службы лампы накаливания.

Но это справедливо лишь для маломощных ламп до 25ватт. Для более мощных ламп в колбу, дополнительно с откачкой воздуха, закачивается какой-нибудь инертный газ. К примеру – это может быть ксенон, аргон или криптон. В основном применяется более дешевый, чем ксенон, криптон. Или еще более дешевый аргон, для большей экономии смешанный с азотом. Инертный газ позволяет нити накаливания прослужить более длительное время. Это общее устройство ламп накаливания лишь немного различается для разных типов ламп.

Лампа накаливания — виды и типы

Существует большое количества различных типов и видов ламп накаливания. Безусловно, это и лампы общего назначения, железнодорожные, автомобильные, а также судовые, для киноаппаратов, рудничные, маячные. И еще множество разных разновидностей. В зависимости от назначения у ламп накаливания может быть различного вида форма колба – конусная, цилиндрическая, шарообразная. Все зависит от того в каком типе светильников будет применяться лампа. Есть множество декоративных ламп накаливания, фантастичность форм которых зависит только от пределов фантазии дизайнера. Колба лампы накаливания может быть не только прозрачной, но и матовой, зеркальной или цветной.

Нить накала лампы накаливания

Различаются лампы накаливания и нитью накала. в том числе и толщиной нити. Нить накала может быть простой спиралью. А также спиралью, свернутой в спираль вторично. То есть так называемые биспиральные лампы. Двойная спираль позволяет повысить мощность и яркость лампы без увеличения толщины нити накала. Что очень полезно. Поскольку увеличение толщины нити привело бы к её перегреву. А в результате более быстрому перегоранию нити. Биспиральные лампы также дают увеличение яркости без увеличения длины спирали. Удлинение, бесспорно, привело бы к усложнению и удорожания конструкции лампы. С другой стороны, иногда нить в колбе лампы может представлять собой ажурно-скрученную, паутинообразную конструкцию. Такое устройство спирали может использоваться в декоративных целях. Например в потолочных светильниках. Существуют особо мощные лампы накаливания в несколько тысяч ватт, применяемые в прожекторах. Такие лампы имеют тройную спираль.

Цоколи ламп накаливания

Лампы накаливания могут иметь также различные виды цоколя. К примеру, резьбовые цоколи. Они обозначаются латинской буквой E (цоколь Эдисона). А также цоколи байонетного типа. Обозначаются латинской буквой B. Цоколи байонетного типа (штифтовой цоколь) имеют два боковых штырька – контакта. А также один или два дополнительных нижних контакта. Как правило применяются в автомобилях. Лампы накаливания, применяющихся для освещения дома, обычно имеют резьбовой цоколь E.  Чаще всего цоколь E типа бывает двух размеров. Это Е14 (миньон) и обычный средний цоколь – Е27. Число указывает внешний диаметр цоколя в миллиметрах. Большой цоколь E40 применяется обычно в производстве, а в быту, пожалуй, только в прожекторах.

Характеристики ламп накаливания

Характеристики ламп накаливания находятся в зависимости от толщины и вида нити накала. А также колбы лампы, применяемого цоколя, отсутствия или наличия в колбе инертного газа. Чем больше толщина нити накала, тем более мощной, а соответственно и яркой будет лампа накаливания.   Чем мощнее будет лампа, тем больше будет размер ее колбы. Потому при превышении границы мощности в 25 ватт понадобится добавление в колбу лампы инертного газа.

От того, какой инертный газ будет добавлен в колбу, зависит яркость лампы накаливания. Наименьшую яркость имеют лампы накаливания наполненные аргон-азотной смесью. Закачка в колбу лампы криптона немного повышает яркость свечения лампы. А добавление ксенона повышает яркость, по сравнению с аргоновыми лампами в два раза.

Лампа накаливания и напряжение

Устройство ламп накаливания для применения в сетях переменного и постоянного тока не отличается. То есть лампы для переменного тока будут работать и при постоянном токе. И соответственно наоборот. Все различие между ними в величине напряжения на которое они рассчитываются. Лампы накаливания изготавливают для работы при определенном напряжении. Если лампу включить в сеть с напряжением выше номинала данной лампы, то лампа естественно перегорит. Насколько быстро это произойдет, зависит от того, на сколько больше напряжение сети номинала лампы. Если напряжение больше номинала хотя бы раза в два, то включенная лампа разлетится на осколки. При включении лампы в сеть с пониженным напряжением, она будет светить слабее, чем ей предназначено. Или же не будет работать вовсе, если напряжение слишком мало.

Обычно лампы накаливания на напряжение ниже 220 вольт применяют в сетях постоянного тока. За некоторым исключением для специальных ламп, применяемым, например, на судах или на железной дороге.

Лампы накаливания с обозначением 220 вольт, стоит применять только в сети со стабильным напряжением. Например, при использовании хорошего стабилизатора напряжения. Если такие лампы использовать в сети с постоянными перепадами напряжения, лампы быстро выйдут из строя. При перепадах напряжения в сети применяют лампы накаливания с обозначением 230-240 вольт. По существу будет еще лучше маркировка 235-245 вольт. Такие лампы в условиях нестабильного напряжения прослужат значительно дольше. Но с другой стороны, при наличии стабилизатора, они будут светить слабее, чем рассчитаны.

Обычно цветовая температура ламп накаливания — 2200-3000 Кельвин, но это справедливо лишь для ламп с прозрачной колбой. При применении цветной колбы изменяется и цветовая температура.

Стандартный срок службы лампы накаливания — 1000 часов. Срок этот можно увеличить. При условии что будет устанавливаться блок защиты галогенных ламп и ламп накаливания. А также можно применить диммер для плавного включения лампы.

Лампа накаливания — достоинства и недостатки

Недостатки лампы накаливания

1. Недолгий срок службы
2. Низкий КПД (Коэффициент Полезного Действия) около 4%
3. Пожароопасность при установке светильника на сгораемом основании. А также требуют установки в светильники из термостойких материалов

Достоинства лампы накаливания

1. Малая цена
2. Мгновенное включение и переключение (Быстрый пуск)

3. Работа и от постоянного и от переменного тока
4. Применение в широком диапазоне напряжений
5. Отсутствие мерцания при применении в сети переменного тока
6. Отсутствует гудение при работе в сети переменного тока
7. Не требует пускорегулирующей аппаратуры
8. Высокий индекс цветопередачи Ra 100 (Цвета окружающих предметов воспринимаются также как при солнечном свете)
9. Стабильная работа как при больших морозах, так и при сильной жаре
10. Возможность регулирования яркости и плавного запуска с помощью диммера
11. Не содержит токсичных веществ и не требует специальной утилизации

При всех своих недостатках лампа накаливания имеет массу преимуществ и может занимать свою нишу в наших домах, совместно с другими видами ламп. Ажиотаж же вокруг чрезвычайной неэкономичности лампы накаливания и необходимостью ее полной замены на светодиоды очень сильно раздут и преувеличен. Большинство приборов и аппаратов, которыми мы пользуемся имеют низкий КПД. На самом деле, не один аппарат не имеет КПД 100%. Низкая же экономичность ламп накаливания и непродолжительность их службы с лихвой искупаются их малой ценой.

Похожие записи

Светодиодные лампы для дома

Виды ламп для освещения помещений

Цветовая температура ламп освещения

Вы можете прочитать записи на похожие темы в рубрике – Освещение

Ваш Удобный дом

Также рекомендуем прочитать

Лампы накаливания. Виды и устройство. Маркировка и применение

Лампы накаливания (ЛН) являются искусственным источником света, в котором свет испускает расположенное в колбе тело накала. Разогреваясь за счет электрического сопротивления, оно источает свет и тепло, что приводит к достаточно нерациональному расходу энергии. В связи с этим лампы данного типа используются все реже, но по-прежнему остаются актуальными благодаря дешевизне.

Как устроены лампы накаливания

ЛН состоит из цоколя и стеклянной колбы. Внутри нее располагается тонкая вольфрамовая спираль. Она является электрическим проводником. При прохождении электричества спираль раскаляется, что сопровождается интенсивным выделением света. В конструкции применена вольфрамовая спираль, поскольку этот материал отличается высокой температурной устойчивостью. Любой другой металл просто перегорел бы от накала.

Стойкости вольфрама к высоким температурам недостаточно. В связи с этим внутри колбы лампы находится инертный газ: ксенон, криптон либо аргон. Они не поддерживают горения. Если бы в колбе был воздух, то благодаря кислороду спираль смогла бы разогреться больше и перегореть.

Колба лампы изготавливается исключительно из стекла, поскольку только оно способно выдержать ее нагрев. Сама вольфрамовая спираль может разогреваться до 3000°С. За счет того, что ее окружает инертный газ, температура внутри колбы передается очень плохо. Это исключает столь сильный нагрев самой колбы.

Лампа накаливания является классическим осветительным прибором. В последние десятилетия было внедрено несколько более эффективных в плане потребления энергии и качества свечения типов ламп. Однако лампа, работающая по принципу накаливания, является измерительным эталоном. Нередко на упаковке LED и других современных типов лампочек можно встретить сравнение с устройствами накаливания. К примеру, часто пишется такая информация «ЛЕД лампа 7 Вт равна по световой эффективности лампочки накаливания 55 Вт» и остальное в этом роде.

Лампа накаливания рассчитана на номинальное напряжение 220-230 В и 127 В, и частоту 50 Гц. Световая отдача устройства на 1 Вт составляет 9-19 Лм. ЛН для бытовых целей производится мощностью 25-150 Вт. Для уличного освещения и оснащения прожекторов выпускаются более мощные устройства в диапазоне мощности до 1 кВт. В зависимости от модификации лампы могут оснащаться резьбовым или штифтовым цоколем. Самые востребованные размеры цоколя Е14, 27 и 40.

Несмотря на потерю популярности, лампы накаливания все еще производятся в достаточно широком изобилии видов. Они различаются между собой кроме мощности еще и по другим важным параметрам:

• Форме колбы.
• Покрытию колбы.
• Наполнению колбы.
• Назначению применения.

В зависимости от формы колб, лампочки бывают шарообразные, цилиндрические, трубчатые. Этот параметр никак не влияет на эффективность свечения. Форма колбы определяет только формфактор. Существует масса необычных светильников, куда невозможно физически вместить классическую шарообразную лампочку. Специально для таких целей выпускаются другие компактные формы.

В зависимости от покрытия колбы лампочки можно разделить на 3 группы: прозрачные без покрытия, матовые, зеркальные. Чаще всего они просто прозрачные. Это способствует очень эффективной передачи света без искажений. Он не рассеивается, поэтому смотреть на такой источник света неприятно для глаз.

Колбы с зеркальным покрытием создают направленный световой поток. Это делает их практически бесполезными в бытовых нуждах. Они больше используются для освещения витрин, экспонатов.

Колба с матовым внутренним покрытием обеспечивает мягкое рассеивание света. Однако дальность распространения светового пятна у нее меньшая. Для использования внутри помещения это не существенно. Но для установки в уличные фонари матовые колбы лучше не брать.

В зависимости от назначения применения лампы накаливания бывают: общие и местные. Общие отличаются универсальностью. Они работают от обычной сети 220В. Лампы местного назначения рассчитаны на подсветку специальных объектов. Они могут подсоединиться к линиям постоянного тока 12-38 В.

Что касается отличия ламп в зависимости от того, какой инертный газ в них используется, то это не существенно. Теоретически лампочки с инертным газом внутри более надежные, чем с вакуумом. Однако самая известная лампа накаливания, так называемая «столетняя лампочка» является вакуумной. Она горит в пожарной части Ливермор в США начиная с 1901 года. Секрет ее долговечности объясняется недокалом. Она не подсоединяется к достаточно мощной сети, для которой изначально была сделана.

Лампы накаливания постепенно вытесняются. Еще в 2009 году в Евросоюзе вышла директива, направленная на снижение закупок этих устройств магазинами, их импорт и другое распространение. В последующем выходили и другие нормативные акты, создающие ограничения на производство ламп. К примеру, с 2010 года запрещено производство ламп с матовой колбой мощнее 75 Вт. Мировая политика нацелена на полное прекращение производства ламп накаливания и отказ от их применения. Переход на более экономичные источники света позволит существенно снизить объем потребления энергии, что сократит расход ресурсов на ее выработку.

Несмотря на текущую ситуацию лампы накаливания все еще широко используются для освещения:

• Жилых помещений.
• Улиц.
• Теплиц.
• Промышленных зон.

Особенно актуально их применение в качестве устройств дающих помимо света еще и тепло. Это делает их самым востребованным и дешевым нагревательным элементом для инкубаторов. Лампочки используют для подогрева новорожденной птицы в брудере и т.п. Под лампочками накаливания хорошо растут растения. Хотя их применение в парниках и экономически менее выгодное, чем светодиодных. Однако LED устройства в разы дороже, что существенно оттягивает момент их окупаемости за счет экономичности, что и позволяет использовать ЛН до сих пор. Также лампы этого типа все еще используются в автомобильных фарах, для подсветки холодильников, духовых шкафов, микроволновых печей.

То, что лампы сильно греются нужно учитывать при их выборе для установки в пластиковые люстры, бра, торшеры, настольные лампы. Дело в том, что эти устройства при нагреве могут расплавиться. Для предотвращения этого производители указывают в инструкции рекомендуемый максимальный порог мощности используемой лампочки накаливания. Установка ламп до него вполне безопасна.

В зависимости от назначения и технических параметров на лампы накаливания может наносится определенная маркировка. Она прописывается несмываемой краской на колбе устройства.

Буквенное обозначение указывает на особенности конструкции или физическое свойство:

• Б —без спирали на аргоне.
• В – с вакуумным заполнением.
• Г – газополная на аргоне.
• БК – биспиральная криптоновая.
• МТ – с матовым стеклом.
• О – с опаловым стеклом.

Также в маркировке может присутствовать вторая буквенная часть. Она указывает на назначение конкретной конструкции лампы:

• Ж – для ЖД.
• СМ – для вертолетов и самолетов.
• КМ – коммутаторная.
• А – для автотранспорта.
• ПО – для прожекторов.

У устройств для бытовых целей маркировка может включать только указание мощности без буквенных уточнений.

Лампы несмотря на ряд недостатков все же ее имеют и положительные качества:

• Способны работать при низких температурах.
• Могут работать при скачках напряжения.
• Светят при высокой влажности.
• Не требуют особенной утилизации.

Лампа может работать в широком температурном диапазоне. Она нормально переносит повышение влажности. Однако нужно отметить, что в таких условиях страдает только ее металлический цоколь. Лампа накаливания может продолжить работу при критических просадках напряжения. При таких условиях современные лампы не включаются, а устройство накаливания работает, хотя и дает при этом меньше света.

Если разбить такую лампу, то ничего страшного не произойдет. Дело в том, что присутствующий внутри инертный газ не несет вреда человеку. Колбы ламп можно выбрасывать в обычный мусорный контейнер.

Что касается недостатков, то лампы накаливания имеют их в достаточно большом количестве:

• Низкая световая отдача.
• Высокое потребление энергии.
• Перерасход электричества на нагрев.
• Небольшой ресурс.
• Повышенная чувствительность к механическому воздействию.
• Красный и желтый световой оттенок в спектре.

При легкой встряске спираль внутри лампочки может повредиться. Также предельно аккуратного обращения требует стеклянная колба. Ее очень легко повредить, поскольку она тонкая. В связи с этим лампочки нужно применять с плафонами.

Фактический ресурс лампы накаливания при номинальном напряжении 220 В составляет всего 1 тыс. часов. Это очень мало. У LED ламп этот показатель составляет 30 тыс. часов. При этом 1 такая лампочка стоит в разы дешевле, чем 30 лам накаливания. Таким образом, в большой перспективе выгоднее покупать все же LED, чем устройства накаливания. ЛН дают желтый и красный спектр в свете. Он не совсем комфортный для человека. Под ним неудобно читать и делать точную работу.

Похожие темы:

Лампы накаливания – история создания

Сегодня сложно встретить человека, который бы ничего не знал о лампах накаливания, даже несмотря на прогресс и на изобилие других видов осветительных приборов. «Лампы Ильича» – так в народе прозвали самые обыкновенные и популярные осветительные приборы, которые по сей день пользуются большим спросом у народа. Безусловно, современный рынок светотехники предлагает огромный ассортимент альтернативных ламп, но даже новые устройства не могут в некоторых параметрах превзойти лампы накаливания.

Процесс возникновения и распространения лампочек накаливания был довольно долгим и запутанным, а вклад в изобретение вложил не один ученый-изобретатель. Принятая с течением времени история появления повествует о том, что возникновение «лампочек Ильича» произошло в 1872 году благодаря русскому ученому Александру Николаевичу Лодыгину. Именно он впервые провел ток сквозь стержень из угля, который размещался в вакууме колбы, сделанной из стекла. При этом происходила большая светоотдача из-за возрастания силы тока, превышение температур плавления с последующим угасанием лампочки. На основе данного опыта были определены подходящие для функционирования лампочек режимы, а 1873 году они впервые использовались на санкт-петербургских улицах.

Именно в этот же период времени к разработке лампочек приступил Томас Эдисон, который в дальнейшем получил на них патент. Именно после этого его стали называть «отцом» самых первых электрических ламп. Но нельзя точно утверждать, кто совершил данное открытие первым, поскольку прибор был изобретен одновременно в разных странах. Зато Александру Николаевичу Лодыгину с большой вероятностью принадлежит идея замены угольной нити на вольфрамовую, которая обладает высокой температурой плавления (3410 ⁰С). В этот же период времени Томас Эдисон внес свой вклад, создав резьбовую систему «патрон-цоколь», которая дожила до наших дней практические никак не изменившись. Именно буква E в маркировке современных цоколей говорит о том, что их изобретателем был американский ученый Эдисон (Е – Edison Screw). Самыми популярными типами цоколя в России и Европе являются Е27 и Е14, а в Америке используются другие, поскольку напряжение сетей различается. Спустя 20 лет еще один американский ученый воплотил в жизнь идею замены нити спиралью, благодаря чему уменьшились габариты лампочки, улучшилась работа и увеличилась световая отдача.

Лампа накаливания только на первых порах для непрофессионального человека может показаться простой и незамысловатой, но это не так. Данный осветительный прибор – это совокупность различных научных достижений в области светотехники. На сегодняшний день спираль накаливания может быть не только вольфрамовой. Сейчас материалом изготовления также служит осмий, а также осмиевые соединения. Кроме того, колба сегодня перестает быть вакуумной и заполняется различными инертными газами. Именно данное нововведение помогло избежать сильное атмосферное давление на лампу, значительно увеличив продолжительность ее работы. Ведь ток, проходя через спираль, провоцирует ее сильный нагрев (до 2900 ⁰С) и активное испарение вольфрама, с его последующим оседанием на стекле. Следовательно, колба со временем перестает быть прозрачной, уменьшается ее светоотдача, понижается срок службы нити.

Лампы накаливания отличаются слишком ярким светом желтого цвета, что вызывает дискомфорт. Именно поэтому производители выпускают не только с прозрачные лампочки, но и матовые. Такое стекло рассеивает свет, делая его мягким при небольшой потере интенсивности.

Несмотря на большую популярность данной лампочки, правильный ее выбор пока еще могут сделать не все. Нередко бывает, что после покупки прибор отработал пару суток и перегорел. Но бывает и такое, что лампочка может светить в течение нескольких лет. Все это зависит от того, насколько правильно вы выбираете осветительный прибор. При покупке необходимо обращать внимание на следующие аспекты:

• стекло не должно иметь никаких микровключений, поскольку именно их отсутствие обеспечивает надежность колбы. Качество материала легко проверяется несильными постукиваниями пальцем по колбе. Издаваемый звук должен отличаться приглушенностью;

• металлический цоколь должен быть без любых повреждений. Нижний контакт может быть как широким (до 7 мм), так и узким (около 5 мм). Первый вариант наиболее приемлемый, поскольку обеспечивается наиболее плотный контакт. Но современные лампочки чаще всего производятся с наличием узкого контакта;

• в зонах приклеивания не должны образовываться отверстия;

• соединение внешнего токопровода и цоколя должно осуществлять обыкновенной пайкой. Также возможно применение точеной сварки;

• в пайке главное – маленькие размеры и аккуратность, а также надежность крепления;

• исключено провисание спирали (наличие провисания означает неоднократное использование лампы).

Кроме вышеперечисленных аспектов, необходимо уделить большое внимание обжиму спирали в области ее крепления к электродам. Если обжим был недостаточным, то срок службы прибора резко снижается.

Обязательно следуйте вышеперечисленным рекомендациям при выборе лампы накаливания. Это поможет приобрести качественный прибор, который прослужит Вам долгое время.

Торговая сеть “Планета Электрика” рада предложить лампы накаливания, а также их прямую замену – светодиодные лампы. Торговые залы представлены во всех крупных городах Сибирского Федерального округа, например в Новосибирске, Барнауле, Омске. Список не весь – полный на этой странице.

140 лет назад в России была запатентована первая лампа накаливания в мире

Ровно 140 лет назад изобретатель Александр Лодыгин получил патент на созданную им лампу накаливания. Предложенная в конструкции Лодыгина вольфрамовая спираль стала неотъемлемым атрибутом подобных ламп.

В XXI веке все чаще идет речь об энергосбережении и экономии электричества. Появляются энергосберегающие лампы, которые и служат долго, и светят лучше. Тем не менее в начале XIX века электричество для освещения и вовсе не использовалось: тогда применяли газовые горелки, посредством которых и освещались все мегаполисы Старого Света, в том числе и Санкт-Петербург. Именно там британский астроном, а по совместительству и член-корреспондент Петербургской академии наук Уоррен де ла Рю создал в первой четверти XIX века первую лампу накаливания.

Нитью накаливания в этой лампе служила платиновая спираль. Вся конструкция была помещена в стеклянную цилиндрическую трубку.

Однако в те годы, равно как и сейчас, платина стоила немало. Поэтому эти лампы так и не получили распространения.

Подобные достижения стали возможными благодаря разработкам многих ученых. Например, российский изобретатель-самоучка Василий Петров создал гальваническую батарею — прообраз электрической лампочки.

21 сентября 13:29

Следующие лампы отличались друг от друга конструкциями и использованными материалами. В частности, многие изобретатели пробовали использовать иридий, угольные стерженьки, а также создать вакуумную лампу, полностью выкачав из конструкции воздух. Особенных успехов на этом поприще достиг российский военный инженер Владимир Сергеев, который разработал настоящий переносной фонарь. С его помощью освещали минные галереи.

Стоит сказать, что создание лампы накаливания не заслуга отдельного человека. В современном виде она считается квинтэссенцией многих идей, постепенно реализованных в виде современной лампы.

Однако особая роль в создании подобной лампы принадлежит российскому изобретателю Александру Лодыгину.

Первая лампа накаливания была создана Лодыгиным еще в начале 1870-х годов. А уже в 1873 году им была представлена лампа накаливания, которая представляла собой стеклянный шар, внутри которого на двух медных стержнях был укреплен стерженек из ретортного угля. Сначала подобные лампы были способны работать на протяжении всего сорока минут, однако после того, как было предложено откачивать из ламп воздух, срок их службы значительно увеличился. В 1874 году изобретатель Лодыгин получил привилегию №1619 на лампу накаливания, то есть его изобретение стало официально запатентованным. В этом же году Академия наук присвоила изобретателю Ломоносовскую премию за «обещающее произвести переворот в важном вопросе об освещении» открытие.

«Чтобы попасть на Пески, надо было пересечь пустынный и неосвещенный в то время Преображенский плац, где, по преданию и рассказу Н.В. Гоголя, была снята с Акакия Акакиевича шинель… А на Песках масса народа любовалась этим освещением, этим огнем с неба. Многие принесли с собой газеты и сравнивали расстояния, на которых можно читать при керосиновом освещении и при электрическом… Родись Лодыгин пораньше да освети сии описанные в гоголевской «Шинели» места, не решились бы снять шинель с робкого Акакия Акакиевича разбойники», — описывал происходящее инженер Николай Попов.

По словам современников, которые присутствовали на презентации этих ламп на одной из улиц Санкт-Петербурга, Лодыгин первым вынес лампу накаливания из физического кабинета на улицу.

С помощью ламп Лодыгина освещали магазин Флорана. Кроме того, пользовались этими лампами и во время строительства Литейного моста в Санкт-Петербурге. Изобретатель даже разработал механизм автоматической замены перегоревшей нити, что позволяло увеличить срок службы ламп.

22 сентября 14:36

Однако настоящий прорыв произошел, когда Лодыгин предложил использовать в лампах вольфрамовые нити. К тому моменту патенты на его разработку выдали уже Австро-Венгрия, Испания, Португалия, Италия, Бельгия, Франция, Великобритания, Швеция, Саксония, Индия и Австралия. Тем не менее из-за связи с народниками Лодыгин был вынужден в 1884 году покинуть Россию — сначала он перебрался во Францию, затем в США.

Светимость таких ламп составляла до 40 свечей. А в 1890 году в США Лодыгину удалось получить патент на лампу накаливания с металлической нитью из вольфрама, осмия, иридия, палладия.

В 1900 году изобретатель демонстрировал свои лампы на проходившей в Париже Всемирной выставке.

Во Франции изобретателем была основана компания «Лодыгин и де Лиль», а уже в США он построил завод по электрохимическому получению вольфрама, хрома, титана. Тем не менее эти проекты оказались неудачными, поэтому компания General Electric выкупила у изобретателя патент на вольфрамовую лампу.

После этого Лодыгин был вынужден вернуться в Россию, где занимался разработкой вертолета, а также работал над электрификацией отдельных губерний. Участвовал изобретатель и в политической жизни, однако с наступлением 1917 года он был вновь вынужден уехать в США, где и умер спустя шесть лет. Тем не менее в советской России о нем не забыли и даже просили поучаствовать в плане ГОЭЛРО.

Из чего состоит лампа для проектора?

Лампа для проектора (или проекционного телевизора) состоит из сверхмощной колбы, помещенной в пластиковый монтажный корпус. Этот корпус упрощает манипуляции с лампой, например, в процессе её замены. Другие его функции состоят в обеспечении стабильного закрепления лампы в проекторе, присоединении колбы к источнику питания, фильтрации ультрафиолетового излучения, присущего в исходящем от лампы свете, охраны проектора от возможного взрыва лампы (модуль защищает оптику проектора от осколков стекла) и многие другие.

Ламповый модуль и его составные части

В основном, ламповый модуль изготовляется из теплоустойчивого пластика, но в некоторых моделях использованы, в том числе, металлические детали. Спереди в модуле находится стеклянная линза для фильтрации у/ф излучения и концентрации светового потока. Модуль содержит кабели питания, соединяющие лампу и специальный коннектор, который, в свою очередь, при помещении лампового модуля в проектор, соединяется с балластом лампы – схемой, которая обеспечивает подачу питания. Балласт лампы не является частью лампового модуля.

Входят в модуль и винтики для закрепления модуля в проекторе, а некоторые модели оснащены чипом, подсчитывающим время наработки лампы, что косвенно поддерживает продажу оригинальных модулей, усложняя изготовление неоригиналов.

Конструкция ламп для проекторов

Самой важной частью лампы является так называемая «горелка» (англ. «burner»), которая представляет собой стеклянную трубку, наполненную смесью газов с примесью ртути. Дальше в ней находятся два вольфрамовых электрода, между которыми после зажигания колбы возникает электрическая дуга. Реакция со смесью из газов производит свет, который относительно равномерно распределяется по всем сторонам. Для этого возле горелки расположен рефлектор (отражатель) – стеклянный баллон параболической или эллиптической формы с зеркальным покрытием изнутри. Этот рефлектор отражает искаженно падающие лучики света и направляет их вперед к оптической составляющей проектора, чтобы избежать потери яркости.

Некоторые колбы спереди имеют специальное стёклышко или линзу для фильтрации у/ф излучения. Иногда оно является составной частью лампового модуля. Если такого стекла нет ни на колбе, ни на модуле – значит оно находится непосредственно в проекторе в отсеке для лампы. Колба имеет два (иногда три) коннектора, присоединенные к электродам в горелке и выведенные на заднюю сторону рефлектора лампы.

Соблюдайте технику безопасности!

Большинство ламп для проектора – являются ртутными лампами сверхмощного давления. В горелке лампы присутствует незначительное количество ртути. Пары ртути опасны для нашего здоровья и, несмотря на совсем минимальное количество – в ряду единиц микрограммов – мы советуем манипулировать с лампой максимально осторожно. Если вдруг случится, что лампа разобьётся или взорвется в проекторе, осколки нужно убирать в рукавичках, а помещение следует сразу тщательно проветрить. Обращаем ваше внимание на необходимость экологической ликвидации.

Кто производит оригинальные лампы для проекторов?

Качественные лампы без корпуса изготавливают в наше время всего несколько основных компаний:

Заказав в нашем магазине оригинальную лампу с модулем, составную лампу или оригинальную лампу без модуля, вы всегда найдете обозначение одного из вышеуказанных брендов на колбе лампы. Изделия этих компаний имеют схожие характеристики и являются взаимозаменяемыми. Производители оригинальных ламповых модулей обычно сотрудничают с выбранной компанией, производящей голые лампы, но, при необходимости, могут поставить в свои модули и лампу от их конкурентов или даже полностью перейти на использование другой марки. Если, заказав оригинальную лампу, вы желаете получить её от определённого производителя, укажите это в примечании к вашему заказу, и мы постараемся достать для вас именно такую.

Неоригинальные (совместимые) ламповые модули или неоригинальные лампы продаются без обозначений производителя, что и является их главным внешним отличием от оригиналов. Именно поэтому их иногда называют «no name». Совместимые лампы изготавливаются по технологии схожей с оригинальными, но не гарантируют сравнимое качество, яркость и срок службы.

Лампа | освещение | Британника

Полная статья

Лампа , устройство для создания освещения, состоящее первоначально из сосуда, содержащего фитиль, пропитанный горючим материалом, а затем таких других световых инструментов, как газовые и электрические лампы.

Лампа была изобретена как минимум в 70 000 году до нашей эры. Первоначально он представлял собой выдолбленную скалу, заполненную мхом или другим абсорбирующим материалом, пропитанную животным жиром и воспламененную.В Средиземноморье и на Ближнем Востоке самая ранняя лампа имела форму раковины. Первоначально использовались настоящие ракушки, с вырезанными секциями, чтобы освободить место для зоны освещения; позже они были заменены керамическими, алебастровыми или металлическими лампами, форма которых напоминала их естественные прототипы. Еще одним основным типом примитивных ламп, найденных в Древнем Египте и Китае, была лампа с блюдцем. Сделанный из керамики или бронзы, он иногда снабжался шипом в центре склона, чтобы поддерживать фитиль, который использовался для контроля скорости горения.Другая версия имела канал для фитиля, который позволял горящей поверхности фитиля свешиваться за край. Последний тип получил распространение в Африке и распространился также в Восточной Азии.

В Древней Греции лампы начали появляться только в VII веке до нашей эры, когда они заменили факелы и жаровни. Действительно, само слово «лампа» происходит от греческого слова « lampas», что означает «факел». Глиняная версия греческой лампы имела форму неглубокой чаши с одним или несколькими носиками или соплами, в которых горел фитиль; у него было круглое отверстие в верхней части для наполнения и ручка для переноски.Такие лампы обычно покрывали жаропрочной красной или черной глазурью. Более дорогой тип был изготовлен из бронзы. Стандартная форма имела рукоять с кольцом для пальца и полумесяцем наверху для большого пальца. Популярны также подвесные светильники из бронзы.

Римляне ввели новую систему производства терракотовых ламп, используя две формы и затем соединяя части вместе. В металле формы стали более сложными, иногда принимая формы животных или растений; очень большие версии для использования в цирках и других общественных местах появились в I веке нашей эры.
