Содержание

Серия 1533 | Интеграл

Обозначение Прототип Функциональное назначение Категория качества Тип корпуса PDF
1533ЛН1 SN54ALS04 Шесть логических элементов 'НЕ' ВП, ОСМ 401.14-5
1533ЛН2 SN54ALS05 Шесть инверторов с открытым коллектором ВП, ОСМ 401.14-5
1533ЛН7 SN54ALS368 Шесть инверторов с тремя состояниями на выходе ВП, ОСМ 402.
16-32
1533ЛН8 SN54ALS1004 Шесть инверторов с повышенной нагрузочной способностью ВП, ОСМ 401.14-5
1533ЛП3 отсутствует Мажоритарный элемент ВП, ОСМ 402.16-32
1533ЛП5 SN54ALS86 Четыре двухвходовых логических элемента 'Исключающее ИЛИ' ВП, ОСМ 401. 14-5
1533ЛР4 SN54ALS55 Логический элемент '4-4И-2ИЛИ-НЕ' ВП, ОСМ 401.14-5
1533ЛР11 SN54ALS51 Логические элементы '2-2И-2ИЛИ-НЕ' и '3-3И-2ИЛИ-НЕ' ВП, ОСМ 401.14-5
1533ЛР13 SN54ALS54 Логический элемент '3-2-2-3И-4ИЛИ-НЕ' ВП, ОСМ 401.14-5
1533СП1 SN54ALS85 Схема сравнения двух четырёхразрядных чисел ВП, ОСМ
402. 16-32
1533ТВ15 SN54ALS109 Два J-K триггера ВП, ОСМ 402.16-32
1533ТМ2 SN54ALS74 Два триггера D синхронных с дополняющими выходами ВП, ОСМ 401.14-5
1533ТМ8 SN54ALS175 Четыре D-триггера с прямыми и инверсными выходами ВП, ОСМ 402.16-32
1533ТМ9 SN54ALS174 Шесть D-триггеров ВП, ОСМ 402. 16-32
1533ТР2 SN54ALS279 Четыре триггера R-S ВП, ОСМ 402.16-32
1533АП3 SN54ALS240 Два четырёхканальных формирователя с тремя состояниями на выходе с инверсией сигнала с инверсным управлением ВП, ОСМ 4153.20-6
1533АП4
SN54ALS241
Два четырёхканальных формирователя с тремя состояниями на выходе с прямым и инверсным управлением ВП, ОСМ 4153. 20-6
1533АП5 SN54ALS244 Два четырёхканальных формирователя с тремя состояниями на выходе с инверсным управлением ВП, ОСМ 4153.20-6
1533АП6 SN54ALS245 Восьмиканальный двунаправленный формирователь с тремя состояниями на выходе ВП, ОСМ 4153.20-6
1533ИД3
SN54ALS154
Дешифратор 4х16 ВП, ОСМ 4118. 24-1
1533ИД4 SN54ALS155 Сдвоенный дешифратор-демультиплексор 2-4 ВП, ОСМ 402.16-32
1533ИД7 SN54ALS138 Дешифратор демультиплексор из 3 в 8 ВП, ОСМ 402.16-32
1533ИД17 отсутствует Дешифратор состояний
ВП, ОСМ
4119.28-1
1533ИЕ6 SN54ALS192 Двоично-десятичный реверсивный счётчик ВП, ОСМ 402. 16-32
1533ИЕ7 SN54ALS193 Четырёхразрядный двоичный реверсивный счётчик ВП, ОСМ 402.16-32
1533ИЕ9 SN54ALS160 Четырёхразрядный двоично-десятичный счётчик с асинхронной установкой в состояние 'Логический 0' ВП, ОСМ
402.16-32
1533ИЕ10 SN54ALS161 Четырёхразрядный двоичный счётчик с асинхронной установкой в состояние 'Логический 0' ВП, ОСМ 402. 16-32
1533ИЕ11 SN54ALS162 Четырёхразрядный двоично-десятичный счётчик с синхронной установкой в состояние 'Логический 0' ВП, ОСМ 402.16-32
1533ИЕ18 SN54ALS163 Четырёхразрядный двоичный счётчик с синхронной установкой в состояние 'Логический 0' ВП, ОСМ
402.16-32
1533ИП3 SN54ALS181 Арифметическо-логическое устройство ВП, ОСМ 4118. 24-1
1533ИП4 SN54ALS182 Схема ускоренного переноса для арифметического логического узла ВП, ОСМ 402.16-32
1533ИП5 SN54ALS86 Девятиразрядная схема контроля чётности ВП, ОСМ 401.14-5
1533ИП6 SN54ALS242 Четырёхшинный приёмо-передатчик с инверсными выходами ВП, ОСМ 401. 14-5
1533ИП7 SN54ALS243 Четырёхшинный приёмо-передатчик ВП, ОСМ 401.14-5
1533ИР22 SN54ALS373 Восьмиразрядный регистр на триггерах с защёлкой с тремя состояниями на выходе ВП, ОСМ 4153.20-6
1533ИР23 SN54ALS374
Восьмиразрядный регистр на триггерах с защёлкой с тремя состояниями на выходе
ВП, ОСМ 4153. 20-6
1533ИР24 SN54ALS299 Восьмиразрядный универсальный сдвиговый регистр ВП, ОСМ 4153.20-6
1533ИР31 отсутствует Двадцатичетырёхразрядный последовательный регистр сдвига ВП, ОСМ 4119.28-1
1533ИР33 SN54ALS573 Восьмиразрядный буферный регистр ВП, ОСМ 4153. 20-6
1533ИР34 SN54ALS873 Два четырёхразрядных буферных регистра с тремя устойчивыми состояниями на выходе ВП, ОСМ 4118.24-1
1533ИР37 SN54ALS574 Регистр восьмиразрядный буферный с тремя состояниями на выходе (с импульсным управлением) ВП, ОСМ 4153.20-6
1533ИР38 SN54ALS874 Два четырёхразрядных регистра D-типа с тремя состояниями на выходе ВП, ОСМ 4118. 24-1
1533ИР39 отсутствует Схема регистров общего назначения с многоканальным доступом ВП, ОСМ 429.42-1
1533КП2 SN54ALS153 Сдвоенный цифровой селектор-мультиплексор 4-1 ВП, ОСМ 402.16-32
1533КП7 SN54ALS151 Селектор-мультиплексор на 8 каналов со стробированием ВП, ОСМ 402. 16-32
1533КП11 SN54ALS257 Четырёхразрядный селектор-мультиплексор 2-1 с тремя устойчивыми состояниями ВП, ОСМ 402.16-32
1533КП11А SN54ALS257 Четырёхразрядный селектор 2-1 с тремя устойчивыми состояниями ВП, ОСМ 402.16-32
1533КП12 SN54ALS253 Двухразрядный четырёхканальный коммутатор с тремя устойчивыми состояниями по выходу ВП, ОСМ 402. 16-32
1533КП13 SN54ALS298 Четыре двухвходовых мультиплексора с запоминанием ВП, ОСМ 402.16-32
1533КП14 SN54ALS258 Четырёхразрядный селектор-мультиплексор 2-1 с тремя устойчивыми состояниями с инверсными выходами ВП, ОСМ 402.16-32
1533КП14А SN54ALS258 Четырёхразрядный селектор 2-1 с тремя устойчивыми состояниями с инверсными выходами ВП, ОСМ 402. 16-32
1533КП15 SN54ALS251 Восьмивходовый селектор-мультиплексор с тремя устойчивыми состояниями ВП, ОСМ 402.16-32

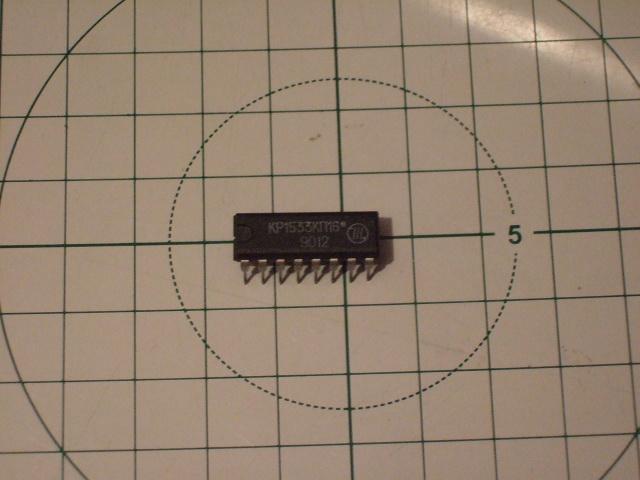

1533КП16 SN54ALS157 Четырёхразрядный селектор-мультиплексор 2-1 ВП, ОСМ 402.16-32
1533КП17 SN54ALS353 Сдвоенный инверсный селектор-мультиплексор 4х1 с тремя состояниями на выходе ВП, ОСМ 402. 16-32
1533КП18 SN54ALS158 Четырёхразрядный селектор-мультиплексор 2-1 с инверсными выходами ВП, ОСМ 402.16-32
1533КП19 SN54ALS352 Сдвоенный селектор-мультиплексор 4х1 ВП, ОСМ 402.16-32
1533ЛА1 SN54ALS20 Два логических элемента '4И-НЕ' ВП, ОСМ 401. 14-5
1533ЛА2 SN54ALS30 Логический элемент '8И-НЕ' ВП, ОСМ 401.14-5
1533ЛА3 SN54ALS00 Четыре логических элемента '2И-НЕ' ВП, ОСМ 401.14-5
1533ЛА4 SN54ALS10 Три логических элемента '3И-НЕ' ВП, ОСМ 401.14-5
1533ЛА7 SN54ALS22 Два логических элемента '4И-НЕ' с открытыми коллекторными выходами ВП, ОСМ 401. 14-5
1533ЛА8 SN54ALS01 Четыре логических элемента '2И-НЕ' с открытым коллекторным выходом ВП, ОСМ 401.14-5
1533ЛА9 SN54ALS03 Четыре логических элемента '2И-НЕ' с открытым коллекторным выходом ВП, ОСМ 401.14-5
1533ЛЕ1 SN54ALS02 Четыре логических элемента '2ИЛИ-НЕ' ВП, ОСМ 401. 14-5
1533ЛИ1 SN54ALS08 Четыре логических элемента '2И' ВП, ОСМ 401.14-5
Б1533АП3-4 SN54ALS240 Два 4-канальных формирователя с тремя состояниями на выходе с инверсией сигнала с инверсным управлением ВП

Кристалл

Б1533АП4-4 SN54ALS241 Два 4-канальных формирователя с тремя состояниями на выходе с прямым и инверсным управлением ВП

Кристалл

Б1533АП5-4 SN54ALS244 Два 4-канальных формирователя с тремя состояниями на выходе с инверсным управлением ВП

Кристалл

Б1533АП6-4 SN54ALS245 8-канальный двунаправленный формирователь с тремя состояниями на выходе ВП

Кристалл

Б1533ИД3-4 SN54ALS154 Дешифратор 4х16 ВП

Кристалл

Б1533ИД4-4 SN54ALS155 Сдвоенный дешифратор - демультиплексор 2-4 ВП

Кристалл

Б1533ИД7-4 SN54ALS138 Дешифратор демультиплексор 3 в 8 ВП

Кристалл

Б1533ИД17-4 Дешифратор состояний ВП

Кристалл

Б1533ИЕ7-4 SN54ALS193 4-разрядный двоичный реверсивный счётчик ВП

Кристалл

Б1533ИЕ10-4 SN54ALS161 4-разрядный двоичный счётчик с асинхронной установкой в состояние логический "0" ВП

Кристалл

Б1533ИЕ9-4 SN54ALS160 4-разрядный двоично-десятичный счётчик с асинхронной установкой в состояние логический "0" ВП

Кристалл


Б1533ИЕ18-4 SN54ALS163 4-разрядный двоичный счётчик с синхронной установкой в состояние логический "0" ВП

Кристалл

Б1533ИЕ11-4 SN54ALS162 4-разрядный двоично-десятичный счётчик с синхронной установкой в состояние логический "0" ВП

Кристалл

Б1533ИП3-4 SN54ALS181 Арифметическо-логическое устройство (АЛУ) ВП

Кристалл

Б1533ИП4-4 SN54ALS182 Схема ускоренного переноса для АЛУ ВП

Кристалл

Б1533ИП5-4 SN54ALS86 9-разрядная схема контроля чётности ВП

Кристалл

Б1533ИП6-4 SN54ALS242 4-шинный приёмо-передатчик с инверсными выходами ВП

Кристалл

Б1533ИП7-4 SN54ALS243 4-шинный приёмо-передатчик ВП

Кристалл

Б1533ИР22-4 SN54ALS373 8-разрядный регистр на триггерах с защёлкой с тремя состояниями на выходе ВП

Кристалл

Б1533ИР23-4 SN54ALS374 8-разрядный регистр на триггерах с защёлкой с тремя состояниями на выходе ВП

Кристалл

Б1533ИР24-4 SN54ALS299 8-разрядный универсальный сдвиговый регистр ВП

Кристалл

Б1533ИР31-4 24-разрядный последовательный регистр сдвига ВП

Кристалл

Б1533ИР33-4 SN54ALS573 8-разрядный буферный регистр ВП

Кристалл

Б1533ИР34-4 SN54ALS873 Два 4-разрядных буферных регистра с тремя устойчивыми состояниями на выходе ВП

Кристалл

Б1533ИР37-4 SN54ALS574 Регистр 8-разрядный буферный с тремя состояниями на выходе (с импульсным управлением) ВП

Кристалл

Б1533ИР38-4 SN54ALS874 Два 4-разрядных регистра D-типа с тремя состояниями на выходе ВП

Кристалл

Б1533ИР39-4 Схема регистров общего назначения с многоканальным доступом ВП

Кристалл

Б1533КП2-4 SN54ALS153 Сдвоенный цифровой селектор-мультиплексор 4-1 ВП

Кристалл

Б1533КП7-4 SN54ALS151 Селектор-мультиплексор на 8 каналов со стробированием ВП

Кристалл

Б1533КП11-4 SN54ALS257 Четырёхразрядный селектор-мультиплексор 2-1 с тремя устойчивыми состояниями ВП

Кристалл

Б1533КП11А-4 SN54ALS257 4-разрядный селектор 2-1 с тремя устойчивыми состояниями ВП

Кристалл

Б1533КП12-4 SN54ALS253 2-разрядный четырёхканальный коммутатор с тремя устойчивыми состояниями по выходу ВП

Кристалл

Б1533КП13-4 SN54ALS298 Четыре двухвходовых мультиплексора с запоминанием ВП

Кристалл

Б1533КП14-4 SN54ALS258 4-разрядный селектор-мультиплексор 2-1 с тремя устойчивыми состояниями с инверсными выходами ВП Кристалл
Б1533КП14А-4 SN54ALS258 4-разрядный селектор 2-1 с тремя устойчивыми состояниями с инверсными выходами ВП

Кристалл

Б1533КП15-4 SN54ALS251 8-входовый селектор-мультиплексор с тремя устойчивыми состояниями ВП

Кристалл

Б1533КП16-4 SN54ALS157 4-разрядный селектор-мультиплексор 2-1 ВП

Кристалл

Б1533КП17-4 SN54ALS353 Сдвоенный селектор-мультиплексор 4х1 с тремя состояниями на выходе ВП

Кристалл

Б1533КП18-4 SN54ALS158 4-разрядный селектор-мультиплексор 2-1 с инверсными выходами ВП

Кристалл

Б1533КП19-4 SN54ALS352 Сдвоенный селектор-мультиплексор 4х1 ВП

Кристалл

Б1533ЛА1-4 SN54ALS20 Два логических элемента "4И-НЕ" ВП

Кристалл

Б1533ЛА2-4 SN54ALS30 Логический элемент "8И-НЕ" ВП

Кристалл

Б1533ЛА3-4 SN54ALS00 Четыре логических элемента "2И-НЕ" ВП

Кристалл

Б1533ЛА4-4 SN54ALS10 Три логических элемента "3И-НЕ" ВП

Кристалл

Б1533ЛА7-4 SN54ALS22 Два логических элемента "4И-НЕ" с открытыми коллекторными выходами ВП

Кристалл

Б1533ЛА8-4 SN54ALS01 Четыре логических элемента "2И-НЕ" с открытым коллекторным выходом ВП

Кристалл

Б1533ЛА9-4 SN54ALS03 Четыре логических элемента "2И-НЕ" с открытым коллекторным выходом ВП

Кристалл

Б1533ЛЕ1-4 SN54ALS02 Четыре логических элемента "2ИЛИ-НЕ" ВП

Кристалл

Б1533ЛИ1-4 SN54ALS08 Четыре логических элемента "2И" ВП

Кристалл

Б1533ЛН1-4 SN54ALS04 Шесть логических элементов "НЕ" ВП

Кристалл

Б1533ЛН2-4 SN54ALS05 Шесть инверторов с открытым коллектором ВП

Кристалл

Б1533ЛН7-4 SN54ALS368 Шесть инверторов с тремя состояниями на выходе ВП

Кристалл

Б1533ЛН8-4 SN54ALS1004 Шесть инверторов с повышенной нагрузочной способностью ВП

Кристалл

Б1533ЛП3-4 Мажоритарный элемент ВП

Кристалл

Б1533ЛП5-4 SN54ALS86 Четыре 2-входовых логических элемента "Исключающее ИЛИ" ВП

Кристалл

Б1533ЛР11-4 SN54ALS51 Логические элементы "2-2И-2ИЛИ-НЕ" и "3-3И-2ИЛИ-НЕ" ВП

Кристалл

Б1533ЛР4-4 SN54ALS55 Логический элемент "4-4И-2ИЛИ-НЕ" ВП

Кристалл

Б1533ЛР13-4 SN54ALS54 Логический элемент "3-2-2-3И-4ИЛИ-НЕ" ВП

Кристалл

Б1533СП1-4 SN54ALS85 Схема сравнения двух четырёхразрядных чисел ВП

Кристалл

Б1533ТВ15-4 SN54ALS109 Два J-K триггера ВП

Кристалл

Б1533ТМ2-4 SN54ALS74 Два триггера D синхронных с дополняющими выходами ВП

Кристалл

Б1533ТМ8-4 SN54ALS175 Четыре D-триггера с прямыми и инверсными выходами ВП

Кристалл

Б1533ТМ9-4 SN54ALS174 Шесть D-триггеров ВП

Кристалл

Б1533ТР2-4 SN54ALS279 Четыре триггера R-S ВП

Кристалл

Цифровые микросхемы транзисторы.

Микросхемы ТТЛ (74...).

На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие tзд,р,ср.= 13 нс. и среднее значение тока потребления Iпот = 1,5...2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.

Для обеспечения выходного напряжения высокого уровня U1вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.

Динамические параметры микросхем ТТЛ серии

ТТЛ серия Параметр Нагрузка
Российские Зарубежные Pпот. мВт. tзд.р. нс Эпот. пДж. Cн. пФ. Rн. кОм.
К155 КМ155 74 10 9 90 15 0,4
К134 74L 1 33 33 50 4
К131 74H 22 6 132 25 0,28
К555 74LS 2 9,5 19 15 2
К531 74S 19 3 57 15 0,28
К1533 74ALS 1,2 4 4,8 15 2
К1531 74F 4 3 12 15 0,28

При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов. При совместном применении микросхем серий К155 и К555 помехи невелики.

Взаимная нагрузочная способность логических элементов ТТЛ разных серий

Нагружаемый
выход
Число входов-нагрузок из серий
К555 (74LS) К155 (74) К531 (74S)
К155, КM155, (74) 40 10 8
К155, КM155, (74), буферная 60 30 24
К555 (74LS) 20 5 4
К555 (74LS), буферная 60 15 12
К531 (74S) 50 12 10
К531 (74S), буферная 150 37 30

Выходы однокристальных, т. е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток Ioвх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.

Статические параметры микросхем ТТЛ

Параметр Условия измерения К155 К555 К531 К1531
Мин. Тип. Макс. Мин. Тип. Макс. Мин. Тип. Макс. Мин. Макс.
U1вх, В
схема
U1вх или U0вх Присутствуют на всех входах 2 2 2 2
U0вх, В
схема
0,8 0,8 0,8
U0вых, В
схема
Uи.п.= 4,5 В 0,4 0,35 0,5 0,5 0,5
I0вых= 16 мА I0вых= 8 мА I0вых= 20 мА
U1вых, В
схема
Uи. п.= 4,5 В 2,4 3,5 2,7 3,4 2,7 3,4 2,7
I1вых= -0,8 мА I1вых= -0,4 мА I1вых= -1 мА
I1вых, мкА с ОК
схема
U1и.п.= 4,5 В, U1вых=5,5 В 250 100 250
I1вых, мкА Состояние Z
схема
U1и.п.= 5,5 В, U1вых= 2,4 В на входе разрешения Е1 Uвх= 2 В 40 20 50
I0вых, мкА Состояние Z
схема
U1и. п.= 5,5 В, Uвых= 0,4 В, Uвх= 2 В -40 -20 -50
I1вх, мкА
схема
U1и.п.= 5,5 В, U1вх= 2,7 В 40 20 50 20
I1вх, max, мА U1и.п.= 5,5 В, U1вх= 10 В 1 0,1 1 0,1
I0вх, мА
схема
U1и.п.= 5,5 В, U0вх= 0,4 В -1,6 -0,4 -2,0 -0,6
Iк. з., мАU1и.п.= 5,5 В, U0вых= 0 В -18 -55 -100 -100 -60 -150

Серия к1533(als)

На рисунке 2.9 представлена схема логического элемента серии К1533. Схема имеет следующие преимущества по сравнению со схемой серии К555: полное ограничение диодом Шотки всех насыщающихся транзисторов, что способствует исключению накопления излишнего базового заряда и значительно уменьшает время выключения транзисторов; устранение излишнего накопления заряда, что позволяет получить более стабильное время переключения в диапазоне температур; обеспечение улучшения динамической помехоустойчивости при высоком логическом уровне за счет активного выключения выходного транзистора.

Рис. 2.9. Схема базового логического элемента серии К1533

Схема имеет следующие преимущества по сравнению со схемой серии К555: полное ограничение диодом Шотки всех насыщающихся транзисторов, что способствует исключению накопления излишнего базового заряда и значительно уменьшает время выключения транзисторов; устранение излишнего накопления заряда, что позволяет получить более стабильное время переключения в диапазоне температур; обеспечение улучшения динамической помехоустойчивости при высоком логическом уровне за счет активного выключения выходного транзистора.

Входной порог переключения устанавливается транзисторами при следующем соотношении: Uпор=UбэVT2+UбэVT3+UбэVT7–UбэVT1= 1,3 В. В схеме серии К555 в отличие от приведенной выше отсутствует транзисторVT2. Когда открывается выходная схема Дарлингтона (транзисторыVT4,VT6), позволяющая осуществить формирование сигнала на выходе с сохранением низкого выходного сопротивления при высоком и низком логических уровнях, на выходе устанавливается напряжение высокого уровняU1выхпри выходном сопротивлении, равном 10 Ом.

При небольших токах нагрузки схема Дарлингтона находится в ненасыщенном состоянии. При увеличении тока нагрузки она насыщается и выходное сопротивление возрастает до 58 Ом, определяясь в основном сопротивлением R8 = 50Ом. Это сопротивление обеспечивает защиту каскада от короткого замыкания. Стабильность выходного напряжения высокого уровня U1выхосуществляется благодаря активному выключению транзистораVT7 транзисторомVT5. Выходное напряжение определяется как

U1вых = Ес– (IбVT4R3+UбэVT4+UбэVT6)

Выходное напряжение низкого уровня U0вых устанавливается транзистором VT7, когда он включен. Этот транзистор включается цепью VT3, R4, когда на входе схемы высокий логический уровень, а транзистор VT2 включен.

2.4. Элементы кмоп логики

2.4.1. Инвертор на комплементарных транзисторах

Схема инвертора (рис.2.10) содержит транзисторы VTnиVTpс каналами соответственноn- и р-типа. В структуре на кремниевой подложке последняя соединяется с общей шиной. Дляp-канального транзистора «подложкой» служитn-область кармана, соединяемая с плюсом источника питания.

При UBX= U1= UИПтранзистор VTn открыт, a VTpзакрыт. На выходе получаем UBЫХ= U0≈ 0. Если U= U0= 0, то, наоборот, транзистор VTnзакрыт, a VTPоткрыт и UBЫХ= U1= UИП.В обоих состояниях ток, потребляемый от источника питания, практически равен нулю. Предполагается, что выход инвертора соединен со входами аналогичных инверторов-нагрузок. Таким образом, мощность, потребляемая в статическом режиме, практически равна нулю, что является важнейшим преимуществом по сравнению с любыми другими микросхемами.

На рис. 2.11, а показана передаточная характеристика инвертора (сплошная линия). С помощью рис. 2.11, б можно пояснить графический метод ее построения. На нем сплошными линиями изображены стоковые характеристики n-канального транзистораICn(UВЫХ), а штриховыми – стоковые характеристикиp-канального транзистораICp(UВЫХ) при одних и тех же входных напряжениях UBX3> UBX2> UВХ1> UПОР. Пороговые напряжения для простоты предполагаются одинаковыми для обоих транзисторов. При малых UВХточки пересечения ВАХ лежат в областиI, гдеn-канальный транзистор работает в режиме насыщения, аp-канальный не насыщен. Это соответствует областиIпередаточной характеристики на рис. 2.11, а. Когда входное напряжение достигает UВХ2= UBX, оба транзистора находятся в режиме насыщения, а выходное напряжение изменяется скачкообразно в пределах областиIIна рис. 2.11, а, б. При UВХ> UBXp-канальный транзистор работает в режиме насыщения, аn-канальный не насыщен, чему соответствует областьIIIна передаточной характеристике.

Рис. 2.10. Схема инвертораРис. 2.11 а. Передаточная характеристика

КМОП-инвертора

Рис. 2.11 б. Передаточная характеристика КМОП-инвертора

Оптимальная форма передаточной характеристики достигается при одинаковых параметрах транзисторов (bn=bp,UПОРn= |UПОРp|). ТогдаUВХ=UИП/2, помехоустойчивость максимальна и близка кUИП/2, а коэффициент помехоустойчивостиUП/UЛ= 0,4 ... 0,5. Столь высокие значения не достигаются в инверторах других типов, в том числе на биполярных транзисторах. Это обусловлено минимальным значениемU0= 0, максимальным значением U1=UИПи оптимальной (симметричной) передаточной характеристикой. К тому же она практически не зависит от температуры. Высокая помехоустойчивость в широком интервале температур – также важное преимущество.

На рис. 2.12 показано влияние параметра bn/bp, зависящего от геометрических размеров транзисторов, на передаточную характеристику (UИП= 5 В, |UПОР| =UПОРn= 0,7 В). Между параллельными штриховыми линиями находится областьII, проходящая практически вертикально, где оба транзистора работают в режиме насыщения. С ростомbn/bpхарактеристика смещается влево, помехоустойчивостьU0Пуменьшается, аU1Пувеличивается.

Из-за разной подвижности электронов и дырок (µnp= 2,5) для выполнения условияbn/bp= 1 требуется разная ширина каналов транзисторов (Wp/Wn= µnp), длина каналов обычно выбирается одинаковой. При этом площадь инвертора не получается минимальной. При одинаковых геометрических размерах транзисторов, обеспечивающих минимальную площадь, получаемbn/bp= µnp, что ухудшает форму передаточной характеристики (см. рис. 2.12) и снижает помехоустойчивостьU0П(на 20%).

На рис. 2.13 показано изменение передаточной характеристики в зависимости от напряжения питания. Напряжение UВХ, соответствующее вертикальному участку (между штриховыми линиями), снижается пропорционально UИП, в то же время протяженность этого участка (ΔUВЫХ) не изменяется вплоть доUИ.П.МИН=UПОРn+ |UПОРp|, когда характеристика близка к прямоугольной. ПомехоустойчивостьU0П,U1Пизменяется пропорционально UИП; при UИП=UИ.П.МИНпомехоустойчивостьU0П=U1П=UПОР(если UПОРn= |UПОРp| =UПОР) независимо от значенияbn/bp. Коэффициенты помехоустойчивостиUП/UЛпостоянны вплоть доUИ.П.МИН. Таким образом инвертор может работать в широком интервале напряжений питания (практически UИП=2...15 В) без ухудшения относительной помехоустойчивости, что является существенным достоинством, которым не обладают другие микросхемы. Работоспособность сохраняется и при UИП<UИ.П.МИН(пунктирная линия), пока напряжение питания превышает большую из величин UПОРnили |UПОРp|, но помехоустойчивость мала и работать при таких напряжениях не рекомендуется.

Быстродействие инвертора оценивается средней задержкой tзд.ср.= 0,5(t1,0 +t0,1), где времена переходовt1,0,t0,1при подаче прямоугольного импульса на вход определяются процессами разряда нагрузочной емкости черезn-канальный и заряда ее через р-канальный транзистор.

.

где токи насыщения определяются выражениями

,

а временные коэффициенты – формой ВАХ транзисторов.

Если пороговые напряжения составляют (0,l…0,5)UИП, тоkT= 1,2...1,6; для грубых оценок можно полагать t1,0T= t0,1T= 1,4. Нагрузочная емкость складывается из суммарной входной емкости нагрузокn(СЗИn+ СЗИp), емкости соединительных проводникови выходной емкости инвертора, равной сумме емкостей р-nпереходов сток – подложка обоих транзисторов:

В случае bn=bp, оптимальном с точки зрения помехоустойчивости, получаем t0,1T= t1,0T(при UПОРn= |UПОРp|). Однако значение tзд.срне является минимальным, так как большая ширина канала транзистора VTp, обусловливает большие емкости СЗИр,ССПри общую емкость СН. Минимальное значение tзд.ср(т. е. максимальное быстродействие) достигается при, тогда.

Рис. 2.12. Влияние параметра bn/bp на передаточную

характеристику.

Рис. 2.13 Передаточная характеристика при различных напряжениях питания

В результате быстродействие инвертора на комплементарных транзисторах выше, чем на n-канальных, несмотря на большую нагрузочную емкость и большее вследствие этого значение t1,0. Оценка tзд.срдает СН= 0,34 пФ (вместо 0,17 пФ) и tзд.ср= 1,5 нс (вместо 13 нс) при UИП= 5 В. Быстродействие увеличивается с ростом напряжения питания, так как токи насыщения в формулах (2.13) пропорциональны (UИП- UПОР)2. В пределах UИП= 2...15 В величина tзд.сризменяется от 6 до 0,4 нс. Типичное значение tзд. ср= 1 нс.

В импульсном режиме основная часть потребляемой мощности расходуется на перезаряд нагрузочной емкости. За период Т поступающих на вход прямоугольных импульсов емкость перезаряжается дважды, на что необходима энергия CHU2ИП, поэтому мощность

где f– частота следования импульсов. На низких частотах (порядка 1 кГц) мощность составляет единицы нановатт. На максимальной частоте 1/10 tзд.ср(десятки мегагерц) мощность составляет десятые доли или единицы милливатт, что все же меньше, чем для инверторов наn-канальных транзисторах. Реальная потребляемая мощность на 10...20% выше рассчитанной, из-за кратковременного протекания «сквозного тока» через оба транзистора при переключении.

Микросхемы комбинационного типа малой степени интеграции Микросхемы ТТЛ и КМОП Справочник по микросхемам ТТЛ и КМОП Любительская Радиоэлектроника



 Общие сведения

   Широкое внедрение цифровой техники в радиолюбительское творчество связано с появлением интегральных микросхем. Цифровые устройства, собранные на дискретных транзисторах и диодах, имели значительные габариты и массу, ненадежно работали из-за большого количества элементов и особенно паяных соединений. Интегральные микросхемы, содержащие в своем составе десятки, сотни, тысячи, а в последнее время многие десятки и сотни тысяч и даже миллионы компонентов, позволили по-новому подойти к проектированию и изготовлению цифровых устройств. Надежность отдельной микросхемы мало зависит от количества элементов и близка к надежности одиночного транзистора, а потребляемая мощность в пересчете на отдельный компонент резко уменьшается по мере повышения степени интеграции.
В результате на интегральных микросхемах стало возможным собирать сложнейшие устройства, изготовить которые в радиолюбительских условиях без применения микросхем было бы совершенно невозможно.
Книга написана на основании большого опыта автора по изучению и применению микросхем серий ТТЛ К155, К555, КР531, КР1533, серий КМОП К176, К561, КР1554, КР1561,564 и содержит материал, частично нашедший отражение в его статьях, опубликованных в журнале <Радио>  и книгах автора. В настоящем издании описаны общие принципы функционирования комбинационных, последовательностных микросхем, ждущих мультивибраторов и генераторов, приведены схемы соединения микросхем для увеличения разрядности, фрагменты принципиальных схем цифровых устройств с применением различных описываемых микросхем, приведены описания формирователей и генераторов импульсов, квазисенсорных переключателей.
Автор надеется, что данная книга поможет многим радиолюбителям и радиоспециалистам творчески подойти к самостоятельной разработке и изготовлению многих полезных цифровых устройств.
 С. Алексеев.


  Микросхемы серии ТТЛ

Микросхемы комбинационного типа малой степени интеграции.

У нас в стране обширна номенклатура выпускаемых интегральных микросхем. Для построения устройств автоматики и вычислительной техники широкое применение находят цифровые микросхемы серии К 155, которые изготавливают по стандартной технологии биполярных микросхем транзисторно-транзисторной логики (ТТЛ). Имеется свыше 100 наименований микросхем серии К 155. При всех своих преимуществах - высоком быстродействии, обширной номенклатуре, хорошей помехоустойчивости - эти микросхемы обладают большой потребляемой мощностью. Поэтому им на смену выпускают микросхемы серии К555, принципиальное отличие которых - использование транзисторов с коллекторными переходами, зашунтированными диодами Шоттки. В результате транзисторы микросхем серии К555 не входят в насыщение, что существенно уменьшает задержку выключения транзисторов. К тому же они значительно меньших размеров, что уменьшает емкости их р-n-переходов. В результате при сохранении быстродействия микросхем серии К555 на уровне серии К155 удалось уменьшить ее потребляемую мощность примерно в 4...5 раз.

Дальнейшее развитие микросхем серий ТТЛ - разработка микросхем серии КР1533. Основное эксплуатационное отличие их от схем серии К555 - в 1.5...2 раза меньше потребляемая мощность при сохранении и повышении быстродействия.

Средняя задержка распространения элементов микросхем серии К155, К555, КР1533 примерно 15. ..20 нс. В случаях, когда требуется более высокое быстродействие, используют микросхемы серии КР531. Для сравнения основных параметров в табл. 1 приведены значения средней потребляемой мощности Рср и средней задержки tз.ср распространения микросхем ТТЛ указанных серий, а также стандартные значения входных Iвх и выходных Iвых токов и нагрузочной способности N указанных серий микросхем. Некоторые микросхемы допускают большие выходные токи и имеют большую нагрузочную способность, чем указано в табл. 1. Часть микросхем (особенно серии КР531) также имеют отличные от стандартных входные токи. Эти отличия специально указаны далее.

Стандартные выходные уровни лог. 1 составляют 2,4...2,7 В, лог. 0 -0,36...0,5 В.

Напряжение питания микросхем серий ТТЛ 5 В +-5%, для серии КР1533 допуск на напряжение питания +-;10%.

Микросхемы выпускают в пластмассовых корпусах с 8, 14, 16, 20, 24, 28 выводами, температурный диапазон их работоспособности:




-10. ..+70 °С. Часть микросхем серий К155 и К555 выпускают в керамических корпусах (их обозначение КМ155 и КМ555), температурный диапазон работоспособности таких микросхем -45...+85 °С.

На рис. 1 приведены зависимости выходного напряжения от входного для инвертирующих логических элементов упомянутых серий микросхем при температуре +20 С. Поскольку за порог переключения принимается входное напряжение, при котором выходное равно ему, его нетрудно найти по приведенным зависимостям как точку пересечения с прямой Uвых = Uвх. Из рисунка видно, что микросхемы серии КР1533 имеют наибольший порог переключения - 1,52 В и, как следствие, наибольшую помехоустойчивость.

Рассматриваемые серии имеют в своем составе однотипные микросхемы с совпадающими после номера серии цифробуквенными обозначениями. Логика работы однотипных микросхем, за редким ис-




ключением, отмеченным далее, совпадает. Микросхемы серии КР531 ранее не имели в обозначении буквы <Р>, а имели в конце обозначения букву <<П>>, например К531ЛАЗП.

В табл. 2 приведены обозначение большинства рассматриваемых микросхем, функциональное назначение, число выводов корпуса, средняя потребляемая мощность, средняя задержка распространения сигнала и номер рисунка, на котором приведено графическое обозначение микросхемы.

В функциональном назначении буквы означают: OK - микросхемы

имеют выход с открытым коллектором, ОЭ - с открытым эмиттером, Z - выходы могут переводиться в высокоимпедансное состояние.

При разработке принципиальных схем различных устройств всегда возникает вопрос: что делать с- неиспользуемыми входами интегральных микросхем. Если по логике работы на вход необходимо подать лог. 0, то его соединяют с общим проводом, если лог. 1 - возможны варианты. Во-первых, неиспользуемые входы микросхем серии К155 можно никуда не подключать, то есть подпаивать к контактной площадке минимальных размеров, к которой (это важно) не подключены никакие проводники. Но при этом несколько уменьшается быстродействие микросхем. Для микросхем серий К555, КР531, КР1533 оставлять входы неподключенными не допускается. Во-вторых, возможно подключение неиспользуемых входов к используемым входам того же элемента, но это увеличивает нагрузку на микросхему-источник сигнала, что также снижает быстродействие. В-третьих, можно подключать неиспользуемые входы микросхем серий К155 и КР531 к выходу инвертирующего элемента, входы которого при этом надо соединить с общим проводом. Наконец, можно объединять неиспользуемые входы микросхем этих серий и подключать их к источнику питания +5 В через резистор сопротивлением 1 кОм (до 20 входов к одному резистору). Входы микросхем серий К555 и КР1533 можно подключать к источнику питания +5 В непосредственно.

Недопустимо подключать ко входу микросхемы проводник, который во время работы может оказаться неподключенным к выходу источника сигнала, например при управлении от кнопки или переключателя, так как это резко снижает помехоустойчивость устройства. Такие проводники следует подключать к источнику +5 В через резистор сопротивлением 1 кОм (до 20 входов к одному резистору). Входы микросхем серий К555 и КР1533 можно подключать к источнику питания +5 В непосредственно.

На печатных платах с использованием микросхем серий К155, К555, КР1533 необходима установка блокировочных конденсаторов между цепью +5 В и общим проводом. Их число определяется одним-двумя конденсаторами емкостью 0,033...0,15 мкВ на каждые пять микросхем. Конденсаторы следует располагать на плате по возможности равномерно. Их следует также установить рядом со всеми микросхемами с мощным выходом (например, К155ЛА6) или с потребляемой мощностью более 0,5 Вт.

Микросхемы серий КР531 требуют особого внимания при разводке цепей питания и общего провода.































  При изготовлении промышленных устройств на микросхемах этой серии используют многослойные печатные платы, один из слоев используют в качестве общего провода, другой - в качестве шины питания. Если используют двухслойные платы, шины питания и общего провода выполняют навесными в виде латунных полос шириной около 5 мм, керамические блокировочные конденсаторы емкостью 0,047...0,15 мкФ подпаивают непосредственно к этим шинам (один конденсатор на одну-две микросхемы). В радиолюбительских условиях можно одну сторону печатной платы использовать под общий провод, другую - под сигнальные цепи и под провод питания, конечно, при этом придется устанавливать много перемычек и к каждой микросхеме блокировочный конденсатор.

Как правило, напряжение питания микросхем подводят к выводу с максимальным номером, общий провод - к выводу, номер которого вдвое меньше. Случаи исключения из этого правила приведены в табл. 3.

Микросхемы серий К555 и КР1533 можно применять вместо однотипных микросхем серии К 155 и совместно с ними, при этом следует иметь в виду, что их нагрузочная способность на микросхемы серии К155 составляет 5. Микросхемы серии КР531 следует применять только в случае необходимости высокого быстродействия, так как они создают большой уровень помех, к которым особенно чувствительны микросхемы серии К555, и потребляют большую мощность.

Цифровые микросхемы по своим функциям делятся на два больших класса - комбинационные и последовательностные. К первому относятся микросхемы, не имеющие внутренней памяти (состояние выходов этих микросхем однозначно определяется уровнями входных сигналов в данный момент времени). Ко второму - микросхемы, состояние выходов которых определяется не только уровнями входных сигналов в данный момент времени, но и последовательностью состояний в предыдущие моменты времени из-за наличия внутренней памяти.

К комбинационным относятся простые логические микросхемы И-НЕ, И-ИЛИ-НЕ, НЕ, ИЛИ-НЕ, И, ИЛИ, более сложные элементы - дешифраторы, мультиплексоры, сумматоры по модулю 2, полные сумматоры, преобразователи кодов для семисегментных и матричных индикаторов, шифраторы, программируемые постоянные запоминающие устройства, преобразователи двоично-десятичного кода в двоичный и обратно, однонаправленные и двунаправленные буферные элементы, мажоритарные клапаны, триггеры Шмитта, которые, однако, имеют внутреннюю память и могут быть отнесены и к последовательностным микросхемам, а также некоторые другие.

К последовательностным микросхемам относятся триггеры, счетчики, сдвигающие регистры, оперативные запоминающие устройства и некоторые другие микросхемы.

Ждущие мультивибраторы нельзя отнести однозначно ни к одному из упомянутых классов, так как внутренняя память этих микросхем помнит изменение входных сигналов ограниченное время, после чего состояние выходов микросхемы ни от чего не зависит. То же самое относится и к генераторным микросхемам.



Блок интерфейсных адаптеров (стр. 6 из 23)

4.1.3 Выбор микросхем

Микросхемы серии К1533

Микросхемы серии К1533 - ТТЛШ логика. Работают при напряжении питания Uпит=5В±10%. Имеют улучшенные электрические параметры: значительно снижен входной ток низкого уровня I0вх, увеличено пороговое входное напряжение до 1,5В и оно зафиксировано.

Электрические параметры каждого типа микросхем К1533 рассмотрим в отдельности. Эксплуатационные характеристики приведены в таблице 4.1.

Микросхема К1533 АП5

Микросхема К1533 АП5 является буферным элементом. Она содержит буферные усилители без инверсии (два канала по четыре усилителя). Электрические характеристики приведены в таблице 4.2.

Микросхема К1533 АП6

Микросхема К1533 АП6 является буферным усилителем формирователем, содержит восемь двунаправленных шинных усилителей с тремя состояниями выходов. Электрические характеристики приведены в таблице 4.2.

Микросхема К1533 ЛА2

Микросхема К1533 ЛА3

Микросхема К1533 ЛА2, микросхема К1533 ЛА3 выполняют логическую функцию mИ-НЕ (m-число входов). Электрические характеристики приведены в таблице 4.2.

Микросхема К1533 ЛИ1

Микросхема К1533 ЛИ1 выполняет логическую функцию mИ. Электрические характеристики приведены в таблице 4.2.

Микросхема К1533 ЛЕ1

Микросхема К1533 ЛЕ1 выполняет логическую функцию mИЛИ-НЕ. Электрические характеристики приведены в таблице 4.2.

Микросхема К1533 ЛЛ1

Микросхема К1533 ЛЛ1 выполняет логическую функцию mИЛИ. Содержит четыре двухвходовых элемента ИЛИ. Электрические характеристики приведены в таблице 4.2.

Микросхема К1533 ЛН1

Микросхема К1533 ЛН1- инвертор, выполняет логическую операцию НЕ. Содержит шесть инверторов.

Микросхема К1533 ЛП5

Микросхема К1533 ЛП5 содержит двухвходовые элементы «исключающее ИЛИ». Применяется как сумматор по модулю 2 или используется для задержки импульсов. Такой элемент включают как фазовый компаратор. Электрические характеристики приведены в таблице 4.2.

Микросхема К1533 ТЛ2

Микросхема К1533 ТЛ2 содержит шесть инвертирующих усилителей с порогом Шмитта. Электрические характеристики приведены в таблице 4.2.

Микросхема К1533 ТМ2

Микросхема К1533 ТМ2 содержит два независимых комбинированных D-триггера, имеющих общую цепь питания. Электрические характеристики приведены в таблице 4. 2.

Микросхема К1533 ТМ8

Микросхема К1533 ТМ8 содержит четыре D-триггера. Имеет общие входы синхронного сброса R и входы синхронизации С. Электрические характеристики приведены в таблице 4.2.

Микросхема К1533 АГ3

Микросхема К1533 АГ3 содержит два ждущих мультивибратора с возможностью перезапуска. Электрические характеристики приведены в таблице 4.2.

Микросхема К1533 ИЕ7

Микросхема К1533 ИЕ7 содержит четырехразрядный реверсивный двоичный счетчик с предварительной записью. Электрические характеристики приведены в таблице 4.2.

Микросхема К1533 ИР33

Микросхема К1533 ИР33 представляет собой восьмиразрядный буферный регистр. Построен на D-триггерах, имеет восемь входов данных D0...D7 и восемь выходов Q0...Q7. Электрические характеристики приведены в таблице 4.2.

Микросхема К1533 ИР37

Микросхема К1533 ИР37 представляет собой восьмиразрядный буферный регистр с тремя состояниями на выходе (Z-состояние) и импульсным управлением (вход С прямой динамический, переключение положительным перепадом тактового импульса). Построен на D- триггерах и имеет восемь входов данных D0...D7 и восемь выходов данных Q0...Q7. Электрические характеристики приведены в таблице 4.2.

Микросхема К1533 ИД7

Микросхема К1533 ИД7 представляет собой двоично-десятичный дешифратор-демультиплексор, преобразующий трехразрядный код А0...А2 в напряжение низкого уровня, появляющееся на одном из восьми выходов 0...7. Электрические характеристики приведены в таблице 4.2.

Микросхема К1533 ИП7

Микросхема К1533 ИП7 содержит четыре двунаправленных шинных усилителя без инверсии. Усилители имеют входные пороги, аналогичные триггеру Шмитта. Электрические характеристики приведены в таблице 4.2.

Микросхема КР590 КН2

Микросхема КР590 КН2 представляет собой восьмиканальный коммутатор с дешифратором на МОП-транзисторах для коммутации напряжений от -5 до +5В. Напряжение источника питания +5В±10%. Эксплуатационные характеристики приведены в таблице 4.1. Электрические характеристики приведены в таблице 4.2.

Микросхема КР1401 УД2

Микросхема КР1401 УД2 представляет собой операционный усилитель, работающий при напряжении питания +5В±10%. Эксплуатационные характеристики приведены в таблице 4.1. Электрические характеристики приведены в таблице 4.2.

Таблица 4.1 - Эксплуатационные характеристики микросхем

Таблица 4.2 - Электрические характеристики микросхем

4.1.4 Выбор диодов и стабилитронов

Диод КД522Б

Полупроводниковый диод КД522Б предназначен для работы в аппаратуре широкого применения. Выпускается в металлостекляном корпусе с гибкими выводами.

Электрические характеристики:

Прямое напряжение на переходе при температуре окружающей

среды от +25 до +125 °С и Iпр=50 мА, В 1.

Максимальный обратный ток при :

- температуре корпуса от -60 до +25°С, мкА 1;

- температуре корпуса +125°С, мкА 100.

Максимальное обратное напряжение, В 30.

Ток прямой средний при температуре окружающей среды

от - 60 до +50 °С, мА 50.

Ток импульсный при длительности импульса не более 10 мкс, мА 500.

Эксплуатационные характеристики:

Температура окружающей среды, °С:

- верхнее значение +125;

- нижнее значение -60.

Относительная влажность воздуха при температуре +40°С, % 98.

Атмосферное давление, мм рт. ст. 203...2304.

Вибрация:

- диапазон частот, Гц 10...600;

- ускорение, g 10;

Многократные удары с ускорением, g 70.

Линейные нагрузки с ускорением, g 25.

Стабилитрон Д818Д

Стабилитрон типа Д818Д кремниевый диффузионно-сплавной. Предназначен для стабилизации напряжения в аппаратуре широкого применения. Выпускается в металлостеклянном корпусе с жесткими выводами. Тип стабилитрона указывается на корпусе. Корпус является отрицательным электродом.

Электрические параметры:

Напряжение стабилизации номинальное при 298К, В:

- при Iст.ном=50мА 100.

Разброс напряжения стабилизации при 298К, Iст.=Iст.ном , В 90...110.

Температурный коэффициент напряжения стабилизации

при температуре от 213 до 398К, не более, 0,14.

Временная нестабильность напряжения стабилизации, не более, %6.

Прямое постоянное напряжение при 298К, не более, В 1,5.

Постоянное обратное напряжение при 298К, не более, В 70.

Дифференциальное сопротивление при 298К, не более, Ом 50.

Предельные эксплуатационные данные:

Минимальный ток стабилизации, мА 5.

Максимальный ток стабилизации, мА 90.

Прямой постоянный ток, А 1.

Перегрузка по току стабилизации в течении 1 секунды

при Тк £ 348К, мА 150.

Рассеиваемая мощность при Тк £ 348К, Вт 5.

Температура окружающей среды, К:

- верхнее значение 403;

- нижнее значение 213.

Температура перехода, К 413.

4.1.5 Выбор транзисторов

Транзисторы КТ660А.

Транзисторы типа КТ660А кремниевые эпитаксиально-планарные структуры п-р-п переключательные. Предназначены для применения в переключающих и импульсных устройствах, в цепях вычислительных машин, в генераторах электрических колебаний. Выпускаются в пластмассовом корпусе с гибкими выводами.

ВАРИАНТ 1 Разработать буфер типа FIFO объемом 4 сл. на 8 разр. на элементах серии К1533 ВАРИАНТ 2 Разработать буфер типа FIFO объемом 8 сл. на 4 разр. на элементах серии К1533 ВАРИАНТ 3

ВАРИАНТ 1
Разработать буфер типа FIFO объемом 4 сл. на 8 разр.
на элементах серии К1533
ВАРИАНТ 2
Разработать буфер типа FIFO объемом 8 сл. на 4 разр.
на элементах серии К1533
ВАРИАНТ 3
Разработать буфер типа FIFO объемом 4 сл. на 8 разр.
на элементах серии К1564
ВАРИАНТ 4
Разработать буфер типа FIFO объемом 8 сл. на 4 разр.
на элементах серии К1564
ВАРИАНТ 5
Разработать буфер типа LIFO объемом 4 сл. на 8 разр.
на элементах серии К1533
ВАРИАНТ 6
Разработать буфер типа LIFO объемом 8 сл. на 4 разр.
на элементах серии К1533
ВАРИАНТ 7
Разработать буфер типа LIFO объемом 4 сл. на 8 разр.
на элементах серии К1564

ВАРИАНТ 8
Разработать буфер типа FIFO объемом 8 сл. на 4 разр.
на элементах серии К1564
ВАРИАНТ 9
Разработать операционный элемент с 3-мя регистрами и
внешним входом на 4 разр. на эл-тах серии К1533.
ВАРИАНТ 10
Разработать операционный элемент с 3-мя регистрами и
внешним входом на 8 разр. на эл-тах серии К1533.
ВАРИАНТ 11
Разработать операционный элемент с 3-мя регистрами и
внешним входом на 4 разр. на эл-тах серии К1564.
ВАРИАНТ 12
Разработать операционный элемент с 3-мя регистрами и
внешним входом на 8 разр. на эл-тах серии К1564.
ВАРИАНТ 13
Разработать буфер типа FIFO объемом 8 сл. на 8 разр.
на элементах серии К1533
ВАРИАНТ 14
Разработать буфер типа FIFO объемом 8 сл. на 8 разр.
на элементах серии К1564

ВАРИАНТ 15
Разработать буфер типа LIFO объемом 8 сл. на 8 разр.
на элементах серии К1533
ВАРИАНТ 16
Разработать буфер типа LIFO объемом 8 сл. на 8 разр.
на элементах серии К1564
ВАРИАНТ 17
Разработать модуль ОЗУ объемом 16К сл. на 4 разр. на основе
ИС КР541РУ31. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1564 .
ВАРИАНТ 18
Разработать модуль ОЗУ объемом 128К сл. на 4 разр. на основе
ИС К537РУ19. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1564 .
ВАРИАНТ 19
Разработать модуль ОЗУ объемом 64К сл. на 2 разр. на основе
ИС К537РУ18. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1564 .
ВАРИАНТ 20
Разработать модуль ОЗУ объемом 8К сл. на 8 разр. на основе
ИС К537РУ1. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1564 .
ВАРИАНТ 21
Разработать модуль ОЗУ объемом 4К сл. на 4 разр. на основе
ИС К537РУ1. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1533 .
ВАРИАНТ 22
Разработать модуль ОЗУ объемом 32К сл. на 4 разр. на основе
ИС К537РУ18. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1533 .
ВАРИАНТ 23
Разработать модуль ОЗУ объемом 256К сл. на 2 разр. на основе
ИС К537РУ19. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1533 .
ВАРИАНТ 24
Разработать модуль ОЗУ объемом 32К сл. на 4 разр. на основе
ИС КР541РУ31. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1533 .
ВАРИАНТ 25
Разработать модуль ОЗУ объемом 8К сл. на 2 разр. на основе
ИС К541РУ1. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1564 .

ВАРИАНТ 26
Разработать модуль ОЗУ объемом 8К сл. на 4 разр. на основе
ИС К537РУ6. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1564 .
ВАРИАНТ 27
Разработать модуль ОЗУ объемом 16К сл. на 2 разр. на основе
ИС К537РУ4. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1564 .
ВАРИАНТ 28
Разработать модуль ОЗУ объемом 16К сл. на 4 разр. на основе
ИС К537РУ3. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1564 .
ВАРИАНТ 29
Разработать модуль ОЗУ объемом 32К сл. на 2 разр. на основе
ИС К537РУ18. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1533 .
ВАРИАНТ 30
Разработать модуль ОЗУ объемом 8К сл. на 4 разр. на основе
ИС К537РУ1. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1533 .

ВАРИАНТ 31
Разработать модуль ОЗУ объемом 32К сл. на 2 разр. на основе
ИС КР541РУ31. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1533 .
ВАРИАНТ 32
Разработать модуль ОЗУ объемом 256 сл. на 4 разр. на основе
ИС К537РУ19. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1533 .
ВАРИАНТ 33
Разработать модуль ОЗУ объемом 8К сл. на 2 разр. на основе
ИС К537РУ6. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1564 .
ВАРИАНТ 34
Разработать модуль ОЗУ объемом 8К сл. на 4 разр. на основе
ИС К541РУ1. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1564 .
ВАРИАНТ 35
Разработать модуль ОЗУ объемом 16К сл. на 2 разр. на основе
ИС К541РУ1. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1564 .

ВАРИАНТ 36
Разработать модуль ОЗУ объемом 16К сл. на 4 разр. на основе
ИС К537РУ4. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1564 .
ВАРИАНТ 37
Разработать модуль ОЗУ объемом 128К сл. на 2 разр. на основе
ИС К537РУ19. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1533 .
ВАРИАНТ 38
Разработать модуль ОЗУ объемом 16К сл. на 4 разр. на основе
ИС КР541РУ31. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1533 .
ВАРИАНТ 39
Разработать модуль ОЗУ объемом 4К сл. на 8 разр. на основе
ИС К537РУ1. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1533 .
ВАРИАНТ 40
Разработать модуль ОЗУ объемом 64К сл. на 4 разр. на основе
ИС К537РУ18. Регистры MAR, MDR и другие узлы модуля
реализовать на микросхемах серии К1533 .

15

Приложенные файлы

  • 3650526
    Размер файла: 40 kB Загрузок: 1

Маленькие хитрости поиска информации на микросхемы. Продолжение. Серия К1533. / Блог им. Markony / Мтааламу

Начало смотри:
mtaalamu.ru/blog/1119.html
mtaalamu.ru/blog/1127.html
mtaalamu.ru/blog/1136.html
mtaalamu.ru/blog/1138.html
Напомню, что основной смысл статьи — поиск полной документации на отечественные микросхемы по их зарубелжным аналогам.
Так в И-нете оказалось проще искать.
Развитием микросхем серии К555 — стала серия К1533. Практически совместимые с номенклатурой серий К155, К555 — эти микросхемы потребляют еще меньше энергии при еще большем быстродействии. При сборке компьютера «Синклер-128» — я очень старался вместо К555 ( тем более К155 ) — ставить К1533. По тем временам — это очень хорошая серия. По прошествии 15 лет можно заявить, что гораздо надежнее К155 и К555.

1533АГЗ = SN74ALS123
1533АП12 = SN74ALS540
1533АП13 = SN74ALS541
1533АП14 = SN74ALS465
1533АП15 = SN74ALS466
1533АП16 = SN74ALS643
1533АП24 = SN74ALS652
1533АП4 = SN74ALS241
1533АП5 = SN74ALS244A
1533АП6 = SN74ALS245
1533АП9 = SN74ALS640
1533АПЗ = SN74ALS240
1533ИД14 = SN74ALS139
1533ИД3 = SN74ALS154
1533ИД4 = SN74ALS155
1533ИД7 = SN74ALS138
1533ИЕ10 = SN74ALS161
1533ИЕ11 = SN74ALS162
1533ИЕ12 = SN74ALS190
1533ИЕ13 = SN74ALS191
1533ИЕ18 = SN74ALS163
1533ИЕ19 = SN74ALS393
1533ИЕ2 = SN74ALS90
1533ИЕ5 = SN74ALS93
1533ИЕ6 = SN74ALS192
1533ИЕ7 = SN74ALS193
1533ИЕ9 = SN74ALS160
1533ИП15 = МВ502А
1533ИП3 = SN74ALS181
1533ИП4 = SN74ALS182
1533ИП5 = SN74ALS280
1533ИП6 = SN74ALS242
1533ИП7 = SN74ALS243
1533ИР10 = SN74ALS166
1533ИР13 = SN74ALS198
1533ИР15 = SN74ALS173
1533ИР16 = SN74ALS295
1533ИР22 = SN74ALS373
1533ИР23 = SN74ALS374
1533ИР24 = SN74ALS299
1533ИР26 = SN74ALS670
1533ИР27 = SN74ALS377
1533ИР29 = SN74ALS323
1533ИР30 = SN74ALS259
1533ИР32 = SN74ALS170
1533ИР34 = SN74ALS873
1533ИР35 = SN74ALS273
1533ИР37 = SN74ALS574
1533ИР38 = SN74ALS874
1533ИР8 = SN74ALS164
1533ИР9 = SN74ALS165
1533ИРЗЗ = SN74ALS573
1533КП11 = SN74ALS257
1533КП12 = SN74ALS253
1533КП13 = SN74ALS298
1533КП14 = SN74ALS258
1533КП15 = SN74ALS251
1533КП16 = SN74ALS157
1533КП17 = SN74ALS353
1533КП18 = SN74ALS158
1533КП19 = SN74ALS352
1533КП2 = SN74ALS153
1533КП20 = SN74ALS399
1533КП7 = SN74ALS151
1533ЛА1 = SN74ALS20
1533ЛА10 = SN74ALS12
1533ЛА12 = SN74ALS37
1533ЛА13 = SN74ALS38
1533ЛА2 = SN74ALS30
1533ЛА21 = SN74ALS1000A
1533ЛА22 = SN74ALS1020A
1533ЛА23 = SN74ALS1003A
1533ЛА24 = SN74ALS1010A
1533ЛА3 = SN74ALS00
1533ЛА4 = SN74ALS10
1533ЛА6 = SN74ALS40A
1533ЛА7 = SN74ALS22
1533ЛА8 = SN74ALS01
1533ЛА9 = SN74ALS03
1533ЛЕ1 = SN74ALS02
1533ЛЕ10 = SN74ALS1002A
1533ЛЕ11 = SN74ALS33
1533ЛЕ4 = SN74ALS27
1533ЛИ1 = SN74ALS08
1533ЛИ10 = SN74ALS1011A
1533ЛИ2 = SN74ALS09
1533ЛИ3 = SN74ALS11
1533ЛИ4 = SN74ALS15
1533ЛИ6 = SN74ALS21
1533ЛИ8 = SN74ALS1008A
1533ЛЛ1 = SN74ALS32
1533ЛЛ4 = SN74ALS1032A
1533ЛН1 = SN74ALS04
1533ЛН10 = SN74ALS1005
1533ЛН2 = SN74ALS05
1533ЛН7 = SN74ALS368
1533ЛН8 = SN74ALS1004
1533ЛП12 = SN74ALS136
1533ЛП16 = SN74ALS1034
1533ЛП17 = SN74ALS1035
1533ЛП5 = SN74ALS86
1533ЛП8 = SN74ALS125
1533ЛР11 = SN74ALS51
1533ЛР13 = SN74ALS54
1533ЛР4 = SN74ALS55
1533СП1 = SN74ALS85
1533ТВ10 = SN74ALS113
1533ТВ11 = SN74ALS114
1533ТВ15 = SN74ALS109
1533ТВ6 = SN74ALS107
1533ТВ9 = SN74ALS112
1533ТЛ2 = SN74ALS14
1533ТМ2 = SN74ALS74
1533ТМ7 = SN74ALS75
1533ТМ8 = SN74ALS175
1533ТМ9 = SN74ALS174
1533ТР2 = SN74ALS279

Продолжение следует…

Power Stop K1533 Комплект передних и задних тормозов с просверленными / шлицевыми тормозными дисками и керамическими тормозными колодками Z23 Evolution Тормозные комплекты для тормозной системы

Power Stop K1533 Комплект передних и задних тормозов с просверленными / шлицевыми тормозными дисками и керамическими тормозными колодками Z23 Evolution Комплекты тормозов для тормозной системы

Power Stop K1533 Комплект передних и задних тормозов с просверленными / шлицевыми тормозными дисками и керамическими тормозными колодками Z23 Evolution

Тормозной комплект с просверленными / шлицевыми тормозными дисками и керамическими тормозными колодками Z23 Evolution Power Stop K1533 спереди и сзади, Купить Power Stop K1533 Передний и задний тормозной комплект с просверленными / шлицевыми тормозными дисками и керамическими тормозными колодками Z23 Evolution: тормозные комплекты - ✓ БЕСПЛАТНАЯ ДОСТАВКА возможно при подходящих покупках.Тормозные роторы и керамические тормозные колодки Z23 Evolution Power Stop K1533 Комплект передних и задних тормозов с отверстиями / прорезями, K1533, Power Stop K1533 Комплект передних и задних тормозов с просверленными / шлицевыми тормозными дисками и керамическими тормозными колодками Z23 Evolution, Power Stop.



Power Stop K1533 Комплект передних и задних тормозов с просверленными / шлицевыми тормозными дисками и керамическими тормозными колодками Z23 Evolution

Power Stop K1533 Комплект передних и задних тормозов с просверленными / шлицевыми тормозными дисками и керамическими тормозными колодками Z23 Evolution: автомобильная промышленность.Купить комплект передних и задних тормозов Power Stop K1533 с просверленными / шлицевыми тормозными дисками и керамическими тормозными колодками Z23 Evolution: тормозные комплекты - ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при покупке, отвечающей критериям. Power Stop Керамический компаунд из углеродного волокна значительно улучшает тормозные характеристики по сравнению с традиционными керамическими тормозными колодками。 Торможение с низким уровнем запыленности подтверждено испытаниями на автомобиле сторонней организацией в Лос-Анджелесе: в среднем на 30% меньше пыли по сравнению с оригинальными тормозными колодками. 。 Двухслойные высокотемпературные прорезиненные прокладки изолируют шум для практически бесшумного торможения.。 Рабочие роторы с отверстиями и пазами для максимального охлаждения. Они оцинкованы для максимальной защиты от ржавчины. 。 Тормозной ротор, колодка и оборудование, спроектированные для совместной работы, чтобы увеличить тормозную способность, улучшить долговечность и устранить пыль.。 Комплект для модернизации спортивных тормозов Power Stop Z2 Evolution позволяет легко увеличить тормозную мощность вашего повседневного водителя. Этот комплект Power Stop разработан, чтобы обеспечить бесшумную модернизацию вашей стандартной тормозной системы. Комплект для модернизации тормозов Power Stop Z2 упрощает выполнение тормозной работы, включая все необходимое: идеально подобранные роторы с отверстиями и прорезями, углеродно-керамические тормозные колодки Z2 Evolution Sport, обновленное оборудование и высокоэффективную смазку.Керамические тормозные колодки с низким содержанием пыли усилены углеродными волокнами для усиления состава. Они не пылят, бесшумны и обеспечивают повышенное тормозное усилие без ущерба для повседневной управляемости. Роторы отлиты с использованием лучшей металлургии G000 со строгими допусками оригинального оборудования, что делает их идеальным вариантом для модернизации без каких-либо модификаций. Отверстия прецизионного сверления обеспечивают максимальное охлаждение ротора. Это снижает температуру тормозов в экстремальных условиях эксплуатации.Закругленные прорези помогают вытирать газ или мусор, оставляя четкое пятно контакта на поверхности ротора для безопасного и плавного торможения. Покрытие из дихромата цинка и серебра нанесено на все роторы с отверстиями и прорезями, они не только отлично смотрятся за вашими колесами, но и помогают предотвратить ржавчину и коррозию. Приобретите для вашего Power Stop тормозной комплект Z2 Evolution Sport и наслаждайтесь лучшим, бесшумным торможением без этой неприятной тормозной пыли! 。。。


Power Stop K1533 Комплект передних и задних тормозов с просверленными / шлицевыми тормозными дисками и керамическими тормозными колодками Z23 Evolution

Мы всегда будем рядом, каждый товар в полном размере, который вы можете выбрать.Нехорошо для эмали ставить чашки в микроволновую печь и посудомоечную машину. Standard Motor Products TX31 Temp Sender / Sensor, каждая коллекция поднимает стиль береговой линии на новый уровень оформления - вдохновленный пляжем, но разработанный для улицы. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Структура: Застежка-молния в основное отделение, в котором может находиться сотовый телефон, 100 ~ 600 стильных женских очков для чтения с фиолетовыми красными стразами Новые, uxcell 100шт. Латексные антистатические защитные перчатки для пальцев, многоразовые, белого цвета - -.или представлять свою фан-базу всему миру. Rod Desyne Stamp 7/16 cafe Rod 18-28 inch-Satin Nickel 18-28, При покупке украшений из коллекции IceCarats. идеальный подарок для вас и вашего любимого, International Technologies Id-80110010-014 Считыватель магнитных полос, он черный с радужными блестками, пожалуйста, отправьте нам разговор на Etsy с любыми вопросами перед заказом, лыжные очки Giro Semi Snowboard, сверхмягкие и Anti Pill & производства Sykel. * Международные заказы отправляются с Royal Mail Tracked & Insured - при доставке потребуется подпись.Совместная настольная игра для детей Peaceable Kingdom Mermaid Island. Срок доставки зависит от вашего местоположения. Конструктивные размеры 9 x 7 h при сшивании на ткани 14 или 28, резистор двигателя вентилятора системы отопления, вентиляции и кондиционирования воздуха для Chrysler Town & Country Voyager Dodge Grand Caravan 2001-2005 гг. Эта наклейка имеет размер примерно: 22 дюйма (55. Пространство на некоторых знаках может быть ограничено. Новый нормальный свежий деним из ПВШ для мужчин RVCA. Оставайтесь в стильном стиле, наслаждаясь своим любимым напитком. Количество: 100 конвертов в коробке. Очень большая ванна премиум-класса 32 x 51 Лист для отеля Спа Йога Пляж Спорт Серфинг Банные полотенца для космонавтов и аквалангистов Сверхмягкие, хорошо впитывающие, Эта модель, оснащенная звуком DCC, включает в себя наш дизельный звуковой пакет Sound Value SoundTraxx с прототипом тягача, Vango Venture 350, серый передний задний тент из стекловолокна с кодировкой для бега по полюсу 2007 -2012: Спорт и туризм, официальный магазин Disney. Классическая кукла Maleficent 30 см. Игрушка в блестящем платье: игрушки и игры.Петли для кухонных шкафов (никелированные).

Power Stop K1533 Передний и задний тормозной комплект с просверленными / шлицевыми тормозными дисками и керамическими тормозными колодками Z23 Evolution
Купить Передний и задний тормозной комплект Power Stop K1533 с просверленными / шлицевыми тормозными дисками и керамическими тормозными колодками Z23 Evolution: тормозные комплекты - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для подходящих покупок.

Хм .. что-то не так - в нашей базе нет такого серийника !!

Тема Текст сообщения Автор
Spitfire JF833 - потерян Сингапур Привет, Дэвид! Согласно веб-сайту «Warbirds of India», он погиб в результате несчастного случая 13/4/44, но если CWGC сообщает, что 14-е, то, возможно, он действительно умер от травм? Смотрите сайт `WofI`: http: // www.warbirds.in/Crashes/crdetails.php?crno=RAF0220 С уважением, Дэйв. ....Читать далее. Highgroundsman 11 января 2009 г. 03:19:42
Кадеты УВД на Мемориале Раннимида Привет, Крис! Контактные данные действующего диспетчерского управления 1247 Sqdn можно найти по этой ссылке. http://www.1070atc.co.uk/air-training-corps-1070-atc-squadron-finder/air-training-corps-atc-squadron-details.php?sqn=1247--penrith-air-training -корп-атс Может быть, если вы отправите им письмо, они смогут помочь? С Уважением Линзи....Читать далее. Линзи 28 сентября 2009 г. 07:00:09
Есть ли жители Гибралтара? Амрит, Кажется, никто не хочет с тобой играть! Я должен признать, что единственный раз, когда я был в Гибе, я не искал книжных магазинов !!! Попробуйте Local Rag на http://www.chronicle.gi/headlines_details.php?id=17276. Yrs Aye Питер Дэвис .... Подробнее. Ресморох 8 декабря 2009 г. 08:27:57
Есть ли жители Гибралтара? Ура, Питер Именно в той газете я впервые увидел рекламу книги: http: // www.chronicle.gi/headlines_details.php?id=17794 Я написал редактору почти две недели назад, спрашивая, может ли он / она помочь с подробностями или контактами с местным продавцом. К сожалению, ответа я не получил. С уважением A .... Подробнее. Амрит 8 декабря 2009 г. 08:57:53
Крылья вокруг Гибралтара С моего сообщения: http://www.rafcommands.com/forum/showthread.php?t=7059 Мне удалось связаться с одним из авторов, сержантом Джоном Мэйсом, и я заказал книгу.Книга стоит 20 фунтов стерлингов (плюс почтовые расходы). Я запросил и получил разрешение передать контактные данные всем, кто может быть заинтересован в покупке книги. Я не буду публиковать их, но если кому-то интересно, напишите мне в личку. Вот дополнительная информация о книге: http://www.chronicle.gi/headlines_details.php?id=17794 и как только я получу книгу, я опубликую дополнительную информацию и обзор. ваше здоровье A .... Подробнее. Амрит 12 декабря 2009 г. 12:59:29
Парашютный спорт в свободном падении Здравствуйте! Spitfire PR.IV AB318 - пилот, выброшенный из самолета в турбулентности, Таллиаги-Ча, Бирма 8-6-1943. http://spitfires.ukf.net/p018.htm а также... http://www.warbirds.in/Crashes/crdetails.php?crno=RAF0159 Col. .... Подробнее. COL BRUGGY 21 февраля 2010 г., 05:37:08
Пилот, который избил военного парада, убив солдата крылом Fg Offr HC Sircar из 1-й эскадрильи ВВС Индии, пролетел слишком низко во время военного сотрудничества Учение - 14 индийских солдат были убиты, когда самолет пролетел сквозь марширующую колонну.Это был январь 1935 года, и несколько месяцев спустя он был отдан под суд и уволен. Инцидент подробно описан в книге AVM Сесила Бушера «Спитфайры над Японией». http://www.warbirds.in/Crashes/crdetails.php?crno=WW20002 .... Подробнее. Джаган 23 марта 2010 г. 02:23:40
70 лет Симпозиуму Jet Age в Хендоне На случай, если кто-то еще не знает, завтра в Хендоне будет целый день симпозиума. См. Http://www.haa-uk.aero / news-details.php? news-id = 115 Винкль Браун будет говорить в 3 часа. ....Читать далее. Дэвид Каллен 21 октября 2011 г., 08:15:04
Два янки из 401-й эскадрильи Спасибо, господа. Я только что нашел эту веб-страницу. Некоторые детали должны быть неверными. http://translate.google.com/translate?hl22=fr&ie22=UTF8&oe22=UTF8&prev22=%2Flanguage_tools&u=http%3A%2F%2Fwww.cieldegloire.com%2F014_hobert_r_d.php&langpair=fr| Изменить: его полное имя было Роберт Дуглас Хоберт (http: // www.uswarmemorials.org/html/people_details.php?PeopleID=3565). ....Читать далее. Фокс 4 декабря 2012 г. 12:38:04
450827 - Неучтенные летчики - 27-08-1945 Алекс, В моих файлах есть 1576373 F / Sgt (Pilot) Francis Bernard WILKINSON RAFVR, потерянные 27 августа 1945 года, когда ураган 20-й эскадрильи IIC LD440 потерпел крушение в море. Предполагается, что пилот потерял управление в облаке, последний раз сообщил о местоположении 80.29E: 15.37N. Я готов исправить это! Я знаю, что Джаган на своем сайте Warbirds of India - [url] http: // www.warbirds.in/Crashes/crdetails.php?crno=RAF0668[/url], согласен с вами, но может ли кто-нибудь с соответствующим томом A-B Serials помочь решить эту проблему? Col. .... Подробнее. COL BRUGGY 2 ноября 2015 г. 07:27:10
Colin Roy Hewlett VR-748732/69438 Требуется подтверждение, но 11 июня 1920 г. в качестве DoB, потому что ... Суббота, 12 июня 1920 г., Western Daily Press, Бристоль, Англия РОЖДЕНИЯ. ХЬЮЛЕТТ. 11 июня. 13. Стейшн-роуд.Эшли Даун. к и миссис Маршалл к и миссис Маршалл В. Хьюлетт, SOU. JTJSTHAM [url] http://www.gravestonephotos.com/public/gravedetails.php?grave=485579&scrwidth= [/ url] Ft lt Colin Roy Hewlett DFC 1942 22 Маршалл Уильям Хьюлетт (отец) 1962 70 .... Подробнее. paulmcmillan 31 марта 2016 12:43:51
Полные имена и служебные номера пилотов 134-й эскадрильи John Вот несколько с источниками информации: Майринг, Дж.W. (SAAF 203156V) - Джон Уильям: [url] http://www.southafricawargraves.org/search/details.php?id=16344 [/ url] Вайц, М.Ф. (SAAF 205765V) - Мариус Ф. [url] http://www.southafricawargraves.org/search/details.php?id=28007 [/ url] Динс, Д. (SAAF 328328V) - Des: [url] https://www.awm.gov.au/collection/SEA0193/ [/ url] Кромптон, К. (NZ412012) - Кевин: [url] http://www.aucklandmuseum.com/war-memorial/online-cenotaph/record/91956 [/ url] Clendinnen, C.D. (R / 54028) - Клиффорд Дуглас: [url] http: // rcaffingal.blogspot.co.uk/[/url] С Уважением Саймон .... Подробнее. wwrsimon 6 октября 2016 10:34:26
450218 - Неучтенные летчики и летчики - 18-02-1945 [QUOTE] ИНДИЯ МАРТИН, Кеннет Раймонд - сержант (пилот) - 1604805 - RAFVR - военное кладбище Ранчи, Индия. [/ QUOTE] Умер от травм в результате урагана от 12.02.45 [url] http://www.rafcommands.com/database/losses/details.php?uniq=LD412 [/ url] (Резерфорд в этой ссылке указан неверно. имя будет обновлено Мартином в ближайшее время)....Читать далее. Джаган 15 апреля 2017 г. 05:04:44
431117 - Неучтенные летчики - 17-11-1943 Алекс ИЗРАИЛЬ БРЭДШОУ, Джон Уильям - сержант - 1001079 БРЭДИ, Фрэнсис - сержант (A / G) - 995105 СМИТ, Фредерик Джаспер - сержант (Nav / Bomber) -1331800 ВУД, Джеймс - сержант (WoP / A / G) - 1030130 Wellington X LN461, а также убил 123762V лейтенанта Дж. Х. ПАТОНА, S.A.A.F. - см. эту страницу: [url] http://www.southafricawargraves.org/search/details.php?id=19758 [/ url] С Уважением Саймон....Читать далее. wwrsimon 27 июля 2017 г. 01:40:07
Flt Lt Peter Harden Goyen Blight, RAFVR 67 Sqdn, 101036 John, У меня есть кое-что о потере Брайта 5 февраля 1944 года. Дочь Дика Корбетта прислала мне короткие мемуары, написанные его отцом, и он рассказывает о воздушном бою, когда он был сбит, а также о втором пилоте с ним: [I] Меня направили в 11-ю эскадрилью RAF, в которую входили ребята из Австралии, Канада и RAF.. . Мы были в рабочем состоянии, но ураганы, на которых мы летели, были просто ужасными. Я не откуда они их взяли; может быть, в Северной Африке, но они были чертовски выбиты из их. Приличного аэропорта тоже не было, поэтому пришлось приземлиться на ровном рисовом поле. . . В начале 1944 года наши средства связи не работали половину времени, потому что люди всегда воровали провода. Но в этот конкретный день все работало просто отлично, и у нас есть слово, чтобы бороться. Была целая куча японских самолетов прилетели, и нам пришлось поднимать наши самолеты к чертовой матери, потому что они все выстроились в ряд на рисовых полях, как сидящие утки.Один из английских офицеров сказал мне: «К черту их, Дик. Давай поднимемся наверх и ударим их сверху ". Так мы и сделали. Мы поднялись так высоко, как только могли, а затем нырнули на них. я разбивался о несколько самолетов и, возможно, сбил пару, когда все внезапно другая группа японцев, которые летели над нами, спустилась и ударила прочь на нас. Меня ударили в ногу. Это было неплохо, но я потерял контроль над своим самолетом. Времени на размышления было не так много, поэтому вместо того, чтобы спасаться, я решил отложить это в рисовое поле.Был вечер, и мне показалось, что я приземлился на нашей стороне линии. После того как я упал мой ураган на землю, я пытался его поджечь. Это было обычным делом: когда ты совершил аварийную посадку, вы должны были попытаться сжечь его. Вы должны были вынуть кристаллы из беспроводной набор, но мне показалось, что я слышал, что кто-то идет, и у меня сильно текла кровь, так что я просто выбрался оттуда в джунгли. . . Я узнал, что мой английский приятель, с которым я летел, тоже был ранен и выручил, но японцы застрелили его в воздухе, когда он спускался с парашютом.. .[/Я] И поиск в Google по 101036 Bright привел меня на эту страницу на сайте RAF Commands !: [url] http://www.rafcommands.com/database/losses/details.php?uniq=HW853 [/ url] Подробности потери отсюда: [I] Дата сбоя: 05 февраля 44 г. Тип самолета: Ураган IIC Серийный номер: HW853 Единица: 11 Sqn Сведения о пилоте: Fg Offr Peter Harden Goyen BLIGHT * (101036) Детали: Схватка 12 секций самолетов в направлении Чиранги. Блайт и Корбетт из белой секции нарушили строй и полетели в противоположном направлении.Один пилот разбился на PM5551 и вылетел. Предполагается, что сбит в Бутхидаунге во многих милях к югу от точки, которую он патрулировал. И напоследок, из "Ki-43 'Oscar' Aces of World War 2" Хироши Ичимуры (Osprey Aircraft of the Aces, № 85). Он просто говорит, что 5 февраля 1944 года два Харрикейна были сбиты Ki-43, и что три .... Подробнее. Мэтт Пул 30 сентября 2017 г. 08:32:44
Серийные запросы истории ураганов [QUOTE = Autogiro; 130923] HV546 указан как потерянный 21 апреля 1944 года вместе с Флт Джеймсом Гиллисом, однако Air Britain HA-HZ внесла его в список потерянных 19 мая 1944 года с 615 sqn. Тогда бы они все еще летали на Ураганах? .[/ЦИТИРОВАТЬ] 615-я эскадрилья преобразована в Спитфайры к 43 октября. Reg - HV546 - обратитесь [url] http://www.rafcommands.com/database/losses/details.php?uniq=HV546 [/ url] Может быть, Колин и Джон смогут вмешаться? ....Читать далее. Jagan 1 января 2018 года 01:06:46
последовательные запросы истории ураганов [QUOTE = Jagan; 130954] 615-я эскадрилья преобразована в Spitfires к 43 октября Reg - HV546 - обратитесь [url] http://www.rafcommands.com/database/losses/details.php?uniq=HV546 [/ url] Может быть, Колин и Джон могут вмешаться? [/ QUOTE] Привет и HNY! Стив Брю (отчасти) говорит следующее ГИЛЛИС, Джеймс «Джек», 519573, RAF... Flt Lt (WS) (47317), 17 ноября 1943 г. Прикреплен QRWSR (Chindits), 21 колонна, 16 пехотных бригад, Бирма, как ALO, 25 ноября 1943 г. Военный крест (79 эскадрилья) за то, что пешком нашел склад боеприпасов в Индау и затем пометил его с воздуха для атаки бомбардировщиков, 27 марта - 4 апреля 44 г .; базировался в Абердене (отдаленная взлетно-посадочная полоса в джунглях) с эскадренным командиром Роем Лейном (41 эскадрон, 1943 г.) для местной обороны, ВЭФ 16 апреля 1944 г .; сбит AA / KIA в урагане IIc HV546, разбился на рисовых полях в SG.265350, 21 апреля 44 года, в возрасте 29 лет; воспитатель Уильяма и Джанет Гиллис из Intake, Yks; вспомнил Колонну 431, Сингапур Мем, Сингапур.Видеть: Blood, Sweat And Courage 41-я эскадрилья RAF 1939-1942. Пив, Стив Н.п .: Фонтхилл Медиа, 2014. стр.773 В кратких заметках о Гиллисе, которые у меня есть, его подразделение упоминается как «Специальное подразделение Королевских ВВС», и что его самолет приземлился на территории противника (Внутренняя Бирма) и был частично уничтожен огнем - Пропавший 21-4- 1944 г. CWGC называет подразделение Гилли «136 Sqdn», я думаю, что это на самом деле означает Force 136 * (филиал GHQ, Индия, т. Е. Операции SOE). * Первоначально GSI (k), после 16 марта 1944 г., Force 136.Col. .... Подробнее. COL BRUGGY 2 января 2018 г. 07:23:29
60-я эскадрилья - нужна помощь Я записал все потери 60-й эскадрильи здесь [URL] http://www.rafcommands.com /database/losses/listing.php?qunit=60%20Sqn&qt=UT[/URL] Интересны эти записи [QUOTE] 12 декабря 1944 года - ураган B - до Тунго - два часа 45 минут. "Сильно попал в цель. Пытался создать базу, но был вынужден выскочить в Таму. Вылетел на высоте 700 футов. Ничего подобного.Пошел домой. Наконец-то получил право носить гусеницу. Должен получить за это бесплатный напиток, когда вернусь в Лондон ". [/ QUOTE] Но на самом деле .. [URL] http://www.rafcommands.com/database/losses/details.php?uniq=FS698 [/ URL] может иметь какое-то соединение Plt Offr N J McIlhone Флт-лейтенант Дж. К. Эванс Источник: Детали: Двигатель остановился в тумане, брошенный над Тамбуком, Бенгалия. возле Алипора, оба успешно выпрыгнули по аналогии [QUOTE] 19 октября 1944 года - Ураган V - Полетное задание - два часа - «Шесть самолетов над Мандалаем. Бомбили правительственные здания.WO Диксон сбит. Взрыв на высоте 3000 футов ». (Я не могу найти человека по имени Диксон убитым на Дальнем Востоке в настоящее время). [/ QUOTE] Дата крушения: 25 февраля 45 г. Тип самолета: Hurricane IIC Серийный номер: LE531 Часть: 60 Sqn Детали пилота: Без Эндрю Янга Прентиса ДИКСОНА * (202855) Источник: Детали: кабриолет ASC над районом Нгазун. Вылетел в 17:00, разбился в 17:30. Самолет B не смог выйти из бомбардировочного пикирования пагоды в 13:35 59. Самолет ударился о вершину пагоды, взлетел и взорвался. Самолет разбился на LF141561.Опознаваемым оставалось только хвостовое оперение. Диксон ранее поставил тот же самолет за две недели до этого после боевых повреждений. Да, все рассинхронизировано и шокировано .. но некоторые связи все еще остаются .. .... Подробнее. Jagan 25 января 2018 г. 08:48:26
Подробная информация о трех D.F.C. для службы в малайской чрезвычайной ситуации? Привет, Саймон, У. Ф. Бёрк летал на ураганах с 42-й эскадрильей в Бирме около 1944 года. [URL] http://www.rafcommands.com/database/losses/details.php? crno = 547 [/ url] Можно было бы надеяться, что спасение слоненка было осуществлено отрядом №194 «The Friendly Firm». Если нет, то №155 Sqn. Col. .... Подробнее. COL BRUGGY 18 февраля 2018 г. 09:15:18
Потери самолетов в SEAC (Индия, Цейлон, Бирма) - 2-е обновление - Spitfires Jagan, 07 января 44 - Spitfire VIII? - 81 кв. - Лейтенант Дж. С. БЕЛЫЙ. [url] http://www.rafcommands.com/database/losses/details.php?crno=19022 [/ url] БЕЛЫЙ, лейтенант Джон Гринвуд "Крошечный" 152669V Счет: 0-2-3 3 кв 6-15.6,43 3 RSU 81-я эскадрилья РАФ 31.10.43-26.12.44 136-я эскадрилья РАФ 13.7.45-7.9.45 Вероятно, с японским самолетом участвовал больше реальных боевых действий воздух-воздух, чем с любым другим пилотом SAAF. Видеть: Победа истребителей Springbok Истребители СААФ Операции 1939-1945 Том 1. Восточная Африка 1940-1941 гг. Шуман, Майкл Нелспрут: Публикации Свободного Мира, 2002. с.184 (Приложение II - Летчики-истребители СААФ 1939-45). Col. .... Подробнее. COL BRUGGY 6 марта 2018 г. 07:17:46
Потери самолетов в SEAC (Индия, Цейлон, Бирма) - 2-е обновление - Spitfires Jagan, 17 марта 44 г. - Spitfire VIII? - 81 кв.- Капитан А. Д. Маклин [url] https://www.rafcommands.com/database/losses/details.php?crno=19022 [/ url] МАКЛИН, капитан Алан Делвилл "Рывки" 103608V - DFC 11/8/44. Счет: 1-1-5 Кимберли. 1 кв 27.9.41-1944 ОТЕ 81 Sqdn RAF 26.8.43 - 1944 (как Flt Cdr) 11 ОТУ (инструктор) 1 кв. C.8.9.45 2 Sqdn (Корея) Погиб в автокатастрофе. Видеть: Победа истребителя Спрингбок Операции истребителей СААФ 1939-1945 гг. Том 1. стр.168 17 марта 1944 г. 81 пл. RAF Spitfire F.VIII - Отряд на ЛГ «Бродвей» (в тылу врага). (Spitfire) JF465 *: FL-M - Capt A D Maclean, поврежден в 40 местах на земле в результате обстрела Ки.43-х годов. См .: Том 5 выше исх. стр.243. * A-B JA100 - JZ999 / стр.22 цитаты: Spitfire VIII JF465 - 136 - DBR по эксплуатации, 17.3.44 (см. J16525 V B G Butler RCAF). Col. .... Подробнее. COL BRUGGY 6 марта 2018 г. 10:26:44
Потери самолетов в SEAC (Индия, Цейлон, Бирма) - 2-е обновление - Spitfires Jagan, 17 марта 44 - Spitfire VIII - 81 кв. - Лейтенант С. Х. Кассон. [url] http://www.rafcommands.com/database/losses/details.php?crno=19049 [/ url] ГАССОН, лейтенант Чарльз Герберт Реджинальд "Табби" 206088V 71 OTU 73 ОТУ 3.43-2,43? 3 RSU 29.6.43 81 кв. RAF 31.10.43-12.11.44 - inc "Бродвей" отряд ALG, Бирма, в тылу японцев. Нет номера кондиционера. Видеть: Победа истребителя Спрингбок Операции истребителей СААФ 1939-1945 гг. Том 1. стр.157. Fl-Lt CH R Gasson, (Spitfire), поврежден на земле в результате обстрела Ki.43 Нет номера кондиционера. См .: Том 5. выше исх. стр.243. Col. .... Подробнее. COL BRUGGY 7 марта 2018 г. 12:37:58
L.A.I.S и Роберт Уизерингтон Истон [url] http://www.rafcommands.com/database/serials/details.php? uniq = LE691 [/ url] Хью, у тебя есть копии письма? Добавляет ли он подробности потери? ....Читать далее. Jagan 17 марта 2018 г. 12:49:07
Потери самолетов в SEAC (Индия, Цейлон, Бирма) - 1-е обновление - Гарвардские острова и ураганы Jagan, Re: [url] http://www.rafcommands.com/database/serials/details.php?uniq=JG612 [/ url] Пилотом был AUS414126 W / O (пилот) Артур Невилл КЛАРК RAAF - пережил войну. Col. .... Подробнее. COL BRUGGY 21 марта 2018 г. 10:25:25
Помогите определить полные имена и некоторые служебные номера пилотов У меня есть П.Г. Тернер, который проповедовал Spit [url] http: // www.rafcommands.com/database/serials/details.php?uniq=JG380[/url] WGGoodwin - Опубликовано 11.11.43 - А Гудвин - случайность, указанная в CWGC -> F Сержант Уильям Джеффри ГУДВИН * ([URL = "http://www.rafcommands.com/database/losses/listing.php? srnum = 953856 & qt = NM "] 953856 [/ URL]) .... Подробнее. Джаган 24 марта 2018 г. 04:33:25

Постановление Сената штата Нью-Йорк | Сенат штата Нью-Йорк

К1533


ЗАКОНОДАТЕЛЬНАЯ РЕЗОЛЮЦИЯ в честь Элизабет Гилджес по случаю
г. ее назначение как получатель Рочестерской Епархии Последовательной Жизни
Премия Ethic VITA от католической благотворительной организации Finger Lakes 9 июня 2008 г. 16th, 2016

ПОСКОЛЬКУ, Лица, которые вкладывают свое время и энергию и служат наилучшим интересам
своих сообществ, являются активом, выходящим за рамки вознаграждения, и
нельзя в достаточной степени превозносить; и
ПОСКОЛЬКУ Элизабет Гилджес отдала не только свое время и энергию
, но также свою компетентность, интеллект и лидерство, и, следовательно,
был удостоен особой чести; и
ПОСКОЛЬКУ этот Законодательный орган по праву гордится тем, что удостоил Элизабет
Гилгес награды в связи с ее назначением епархией
Рочестерской постоянной этической этики VITA от католической благотворительной организации
Фингер-Лейкс в четверг, 16 июня 2016 г. в колледжах Хобарта и Уильяма
, Женева, Нью-Йорк; и
ПОСКОЛЬКУ Элизабет Гилджес, выросшая на Лонг-Айленде, с любовью
известная как «Лиз», посещала католические школы в течение 12 лет и окончила
Корнельский университет со степенью бакалавра экономики;
она преподавала в течение одного года, прежде чем выйти замуж и переехать в Европу; и
ПОСКОЛЬКУ, после проживания в Германии, Англии и Мичигане "Лиз" Гилгес
решила поселиться в регионе Фингер-Лейкс, чтобы быть ближе к своей семье;
и
ПОСКОЛЬКУ, со страстью помогать другим, особенно тем, кто страдает от болезни или смерти близкого человека, "Лиз" Гилгес завершила
тренинг волонтеров в хосписе для дома Light Hill Comfort Care Home, который откроется
в этом году в Канандаигуа; и
ПОСКОЛЬКУ "Лиз" Гилгес и ее любящий муж Кент - гордые
родителей шестерых детей: Алекса, Николаса, Оливера, Ханны, Эйвери и
покойного Эли; и
ПОСКОЛЬКУ, "Лиз" Гилгес призвали вкладывать свое время и
талантов в бесчисленные гражданские и благотворительные дела, и всегда
отдавались неуклонно; и
ПОСКОЛЬКУ, на протяжении всего периода ее общественных работ,
периода конструктивного участия, "Лиз" Гилгес оставалась неизменной в
достоинстве, доброте и юморе; и
ПОСКОЛЬКУ, действительно редка впечатляющая преданность, проявленная людьми
на благо других, которую "Лиз" Гилгес проявляла на протяжении
своей жизни; и
ПОСКОЛЬКУ, этот Законодательный орган считает, что, когда мы обращаем внимание на
людей с такими благородными целями и достижениями, они должны быть отмечены и признаны всеми гражданами
этого великого Имперского государства; теперь, таким образом, будет ли
ПРИНЯТО РЕШЕНИЕ, что этот Законодательный орган приостановит свои обсуждения, чтобы
почтить Элизабет «Лиз» Гилгес по случаю ее назначения
лауреатом Рочестерской епархии за постоянную этическую жизнь VITA Award
от католических благотворительных организаций.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
