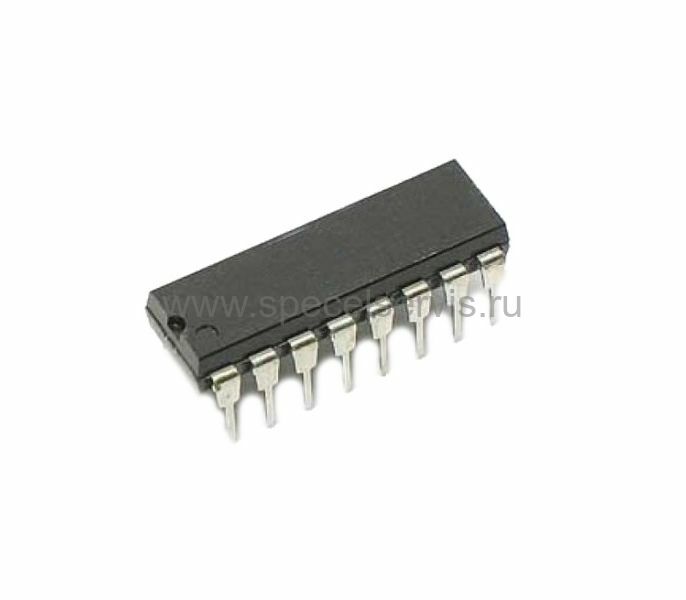

К561ПУ4 (КР1561ПУ4) аналог CD4050BE шість перетворювачів рівня 16-pin, цена 4.78 грн

Микросхема К561ПУ4 – Цифровая микросхема серии КМОП. Представляет собой шесть преобразователей уровня. Применяются для согласования КМОП- и ТТЛ-схем, а также низкопороговых и высокопороговых КМОП-схем. Содержат 104 интегральных элемента.

Наименование Микросхема К561ПУ4
Функциональная группа Стандартная логика
Типоразмер корпуса DIP16
Дата выпуска 01.01.1992
Торговая марка АО Октябрь, Винница
Страна происхождения СССР
ТУ 0.348.457 ТУ2
ГОСТ ГОСТ 18725-83
Вид приемки “1”
Климатическое исполнение УХЛ
Наличие паспорта -этикетки есть
Вид упаковки картонная коробка
Состояние упаковки заводская
Кратность упаковки 100
Кратность отгрузки 1
Цвет изделия черный
Габаритные размеры L*W*H mm 20х8х8
Длина корпуса 20 mm
Ширина корпуса 8 mm
Высота корпуса 3 mm
Количество выводов или контактов, шт 16
Длина выводов 5 mm
Количество выводов или контактов, шт 16
Масса изделия gr 1,03
Зарубежные аналоги CD4050BE, MC14050BCP
Английская транскрипция Microcircuit 561PU4
Интервал рабочих температур, °C от -10 до +70
Напряжение питания 3 – 18 V
Выходное напряжение 0,95 – 3,6 V
Входное напряжение 2,5. ..18,5 V
Входной ток 0,3 µA
Потребляемый ток 5 µA
Время задержки распространения при включении 24 ns; при выключении 28 ns

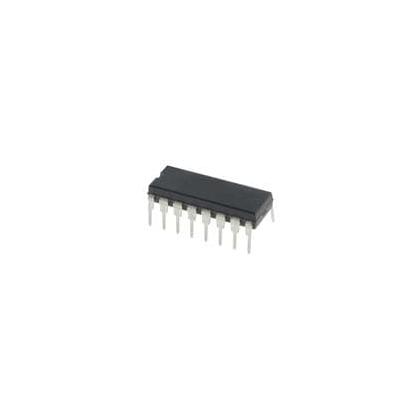

К561ПУ4 мікросхема (ПУ4-DIP-16 238.16-1 К561ПУ4)

  1. Продукция
  2. Мікросхеми
  3. .561 …-СНД без аналогів 4000 серії

Код товара: Т0000014254

Маркировка: К561ПУ4

Количество приборов:

Параметры
Наименование Значение Единица измерения Режим изменения
Функциональное назначение
Преобразователь уровней CMOS в TTL/CMOS
Напряжение питания диапазон +3. 0…+15.0 Vdc
Напряжение на входе min-max 0…Vdd V
Напряжение “лог.0” на выходе 0.05 V @Vdd2=5…15V
Напряжение “лог.1” на выходе Vdd2-0.05V @Vdd2=5…15V
Температура рабочая -40…+85 *C

 Микросхемы комбинационного типа малой степени интеграции Справочник по микросхемам ТТЛ и КМОП Любительская Радиоэлектроника



 Микросхемы комбинационного типа малой степени интеграции

  На рис. 162 приведена цоколевка простых логических микросхем рассматриваемых серий. Микросхемы, имеющие в своем обозначении после указания серии буквенное сочетание ЛА, а также четырехвходовые элементы микросхемы К176ЛП12, выполняют функцию И-НЕ. Микросхемы с сочетанием ЛЕ, а также трех- и четырехвходовые элементы микросхем К176ЛП4 и К176ЛП11, выполняют функцию ИЛИ-НЕ. В состав микросхемы К176ЛИ1 входит девятивходовый элемент И и инвертор, микросхема КР1561ЛИ2 – четыре двухвходовых элемента И.

  Микросхема 564ЛА10 – два логических элемента И-НЕ с открытым стоком (рис. 162). Сопротивление выходных транзисторов микросхемы в открытом состоянии достаточно низкое – около 30 Ом при напряжении питания 3 В, 15 Ом при 5 В, 6 Ом при 10 В, и 4,5 Ом при 15В. Допустимый выходной ток определяется рассеиваемой мощностью 100 мВт на выход и составляет от 80 до 150 мА при напряжении питания от 5 до 15 В. Выходное напряжение, которое можно подавать на выходы микросхемы в закрытом состоянии, составляет 15В.




  Микросхема может применяться для согласования КМОП-микросхем с ТТЛ-микросхемами, для работы на светодиодные индикаторы, электромагнитные реле и в других случаях, когда нагрузочной способности стандартных КМОП-микросхем недостаточно или требуется коммутация нагрузки от источника с открытым стоком.

  Микросхемы К561ТЛ1 и КР1561ТЛ1 – четыре двухвходовых триггера Шмитта, выполняющих функцию И-НЕ (рис. 163, а). Основное свойство инвертирующего триггера Шмитта – скачкообразное изменение выходного напряжения от лог. 1 до лог. 0 при плавном повышении входного напряжения и переходе величины U1пор и изменении выходного напряжения от лог. 0 до лог. 1 при плавном снижении входного сигнала ниже U0пор , причем U1пор > U0пор . На рис. 163 (б) приведены зависимости U0пор и U1пор триггеров микросхемы К561ТЛ1 от напряжения питания. Порог U1пор почти во всем диапазоне напряжений питания выше половины напряжения питания, U0пор – ниже.

  Триггеры Шмитта широко применяются для приема цифровых сигналов при большом уровне помех, для формирования сигналов с крутыми фронтами из плавно меняющихся сигналов, например из синусоидальных, в генераторах импульсов и в других случаях.




  Микросхемы К176ПУ1, К176ПУ2, К176ПУЗ (рис. 164) служат для согласования относительно маломощных выходов КМОП-микросхем с микросхемами ТТЛ-серий. Микросхемы К176ПУ1 и К176ПУ2 -инверторы, К176ПУЗ сигналы не инвертирует. Стандартное напряжение питания – Uпит1=9 В подается на вывод 14 для К176ПУ1 и на вывод 16 для К176ПУ2 и К176ПУЗ, а дополнительное напряжение Uпит2=5 В на вывод 1 для всех микросхем. При таких напряжениях питания выходные сигналы имеют уровни, соответствующие микросхемам ТТЛ-серий. Паспортная нагрузочная способность – один логический элемент серии К 155. Реальная нагрузочная способность существенно выше – в состоянии лог. 0 при напряжении на выходе 0,5 В втекающий ток может составлять 6.

.. 10 мА, в состоянии лог. 1 при напряжении на выходе 2,4 В вытекающий ток 3…6 мА. Если выход микросхемы в состоянии лог. 0 замкнуть на источник питания +5 В, ток короткого замыкания составит 30…50 мА. При замыкании выхода, находящегося в состоянии лог. 1, на общий провод, ток короткого замыкания 6…9 мА. Указанные выходные токи измерены при двух указанных напряжениях питания 9 и 5 В. Для обоих источников питания техническими условиями допускаются напряжения от 5 до 10 В, реально микросхемы работоспособны при напряжениях питания от 4 до 15 В, однако необходимо, чтобы напряжение Uпит1 было не менее, чем Uпит2 Максимальные выходные токи в первом приближении пропорциональны напряжениям питания.




  Микросхемы К561ПУ4 и КР1561ПУ4 (рис. 164) аналогичны по своему функционированию микросхеме К176ПУЗ, но требуют лишь одного источника питания, который подключается к выводу 1 микросхемы, вывод 16 свободен. При напряжении питания 10В микросхема К561ПУ4 может обеспечить выходной ток 8 мА в состоянии лог.

0 и 1,25 мА в состоянии лог. 1. Особенность этой микросхемы – возможность подачи на ее входы напряжения, большего, чем напряжение питания, что недопустимо для других типов микросхем (кроме К561ЛН2). Эта возможность позволяет использовать микросхемы К561ПУ4 и КР1561ПУ4 для сопряжения КМОП-микросхем, имеющих напряжение питания 5…15 В, с ТТЛ-микросхемами. В этом случае на микросхему К561ПУ4 (КР1561ПУ4) подают напряжение питания 5 В входы подключают к выходам КМОП-микросхем, выходы -ко входам ТТЛ-микросхем. Нагрузочная способность микросхемы К561ПУ4 для такого включения – 3 мА в состоянии лог. 0, что практически позволяет подключать два входа микросхем серии К155.

  Нагрузочная способность микросхемы КР1561ПУ4 больше. При выходном напряжении 0,4; 0,5; 1,5 В в состоянии лог. 0 гарантированный выходной втекающий ток элементов этой микросхемы составляет не менее 3,2; 8 и 24 мА при напряжении питания 5,10 и 15 В соответственно. Вытекающий выходной ток в состоянии лог. 1 при напряжении на выходе 4,6; 9,5; 13,5 В составляет не менее 0,16; 1,25 и 3,75 мА при тех же напряжениях питания.

Дополнительно гарантируется выходной вытекающий ток не менее 1,25 мА в состоянии лог. I при напряжении питания 5 В и выходном напряжении 2,5 В. Таким образом, элементы микросхемы КР1561ПУ4 при питании от напряжения 5 В позволяют нагружать их на 2 входа микросхем серии К155 или 8 входов микросхем серии К555.

  Микросхема К176ПУ5 (рис. 164) предназначена для согласования выходов микросхем ТТЛ со входами микросхем КМОП. При напряжении питания 5 В на выводе 15 и 9…10 В на выводе 16 на входы микросхемы можно подавать сигналы с выходов микросхем ТТЛ, выходные сигналы будут соответствовать уровням микросхем КМОП.

  Микросхема 564ПУ6 (рис. 164) – четыре преобразователя уровней ТТЛ в уровни КМОП с индивидуальной возможностью перевода выходов в высокоимпедансное состояние. Микросхема имеет два вывода для подачи питания – вывод 1 для подачи напряжения 5 В (питание микросхем ТТЛ) и вывод 16 для подачи напряжения питания микросхем КМОП, оно должно находиться в пределах 5. ..15 В, вывод 8 – общий провод.

  Каждый преобразователь уровня имеет вход Е для управления выходом. При лог. 1 на этом входе выход преобразователя активен и повторяет входной сигнал, увеличенный по амплитуде до напряжения питания, поданного на вывод 16, при лог. 0 на входе Е выход переходит в высокоимпедансное состояние.

  Микросхемы К561ПУ7 и К561ПУ8 (рис. 164) – соответственно шесть инвертирующих и шесть неинвертирующих преобразователей уровней ТТЛ-микросхем в уровни КМОП-микросхем. Принципиальное отличие этих микросхем от микросхем К176ПУ5 и 564ПУ6, выполняющих ту же функцию, – использование одного источника питания. При напряжении питания 10… 15 В порог переключения элементов микросхем составляет 1,5… 1,8 В, что хорошо согласуется с выходными уровнями микросхем серий ТТЛ. Выходные сигналы микросхем имеют уровни, близкие к напряжению питания и потенциалу общего провода. Гарантированная величина выходного тока микросхем при напряжении питания 12 В составляет не менее 1,3 мА в состоянии лог. 0 и напряжении на выходе 0,5 В или в состоянии лог. 1 и напряжении на выходе 11,5 В, реально выходные токи больше.

  Из-за того, что микросхемы К561ПУ7 и К561ПУ8 используют один источник питания, при их управлении от микросхем ТТЛ теряется одно из наиболее интересных и полезных свойств микросхем КМОП – крайне малое потребление тока от источника питания в статическом режиме. При напряжении питания 12 В и напряжении на входах 0,5 или 3 В ток потребления микросхем К176ПУ7 и К176ПУ8 не превышает 4 мА. В то же время, если входные уровни соответствуют 0 В или напряжению источника питания, гарантируется, что ток потребления не превышает 20 мкА, реально – значительно меньше.

  При напряжении питания 5 В порог переключения микросхем составляет 0,2…0,4 В, что позволяет использовать их в качестве усилителей-ограничителей импульсных сигналов малой амплитуды. Естественно, что микросхемы К561ПУ7 и К561ПУ8 можно использовать и в устройствах, целиком выполненных на микросхемах КМОП в качестве инверторов и буферных повторителей соответственно, но при напряжении питания менее 9 В это делать нецелесообразно из-за снижения помехоустойчивости.

  Микросхема К561ЛН1 (рис. 165) – шесть инверторов со стробированием и возможностью перевода выходов в высокоимпедансное состояние. Она имеет шесть информационных входов D1 – D6, вход стробирования С, вход переключения в высокоимпедансное состояние Е, шесть выходов. Вход Е является преобладающим – при подаче на него лог. 1 все выходы переходят в высокоимпедансное состояние независимо от других входных сигналов. При лог. 0 на входе Е и лог. 1 на входе С на всех выходах устанавливается лог. 0. При лог. 0 на обоих управляющих входах Е и С на выходах – инверсия сигналов с информационных входов.

  Микросхема К561ЛН1 имеет повышенную по сравнению с другими микросхемами этой серии нагрузочную способность – при напряжении питания 10 В ее выходной ток может достигать 5,3 мА в состоянии лог. 0 и 0,5 мА в состоянии лог. 1, что позволяет использовать ее при работе на нагрузку с большой емкостью.

  Микросхема К561ЛН2 (рис. 165) – шесть инверторов с повышенной нагрузочной способностью. Ее электрические параметры аналогичны параметрам микросхемы К561ПУ4, она также позволяет подавать на входы напряжение, большее напряжения питания, и может применяться для согласования КМОП-микросхем с ТТЛ-микросхемами.






  Микросхема К561ЛНЗ (рис. 165) – шесть повторителей сигнала с возможностью перевода выходов в высокоимпедансное состояние. Повторители разбиты на две группы – четыре и два элемента, в каждой группе управляющие входы Е элементов объединены. При подаче на входы Е соответствующей группы лог. 0 выходы элементов этой группы активны и повторяют входные сигналы. Если на входы Е подать лог. 1, выходы элементов переходят в высокоимпедансное состояние. На рис. 165 приведено также более компактное графическое обозначение микросхемы.

  Нагрузочная способность элементов микросхемы К561ЛНЗ в активном состоянии весьма высока. Гарантируется, что выходное напряжение в состоянии лог. 0 не превышает 0,4; 0,5 и 1,5 В при втекающем токе соответственно 2,3; 6 и 15,2 мА и напряжении питания 5, 10 и 15 В. Аналогично выходное напряжение в состоянии лог. 1 составляет не менее 4,6; 9,5 и 13,5 В при выходном вытекающем токе 0,88; 2,2 и 6 мА и указанных выше напряжениях питания. Дополнительно гарантируется, что при напряжении питания 5 В в состоянии лог. 1 выходное напряжение превышает 2,5 В при вытекающем токе 4,2 мА.

  Реально нагрузочная способность микросхемы больше. При напряжении питания 5 В в состоянии лог. 0  выходной втекающий ток может достигать 16 мА при выходном напряжении 0,5 В, в состоянии лог. 1 вытекающий ток не менее 3 мА при выходном напряжении 4 В, что позволяет при необходимости нагружать на каждый выход микросхемы К561ЛНЗ до 10 входов микросхем серии К155.

  Основное назначение микросхем К561ЛНЗ – поочередная подача на одну магистраль сигналов от различных источников, причем благодаря большой нагрузочной способности микросхемы магистраль может иметь большую емкость и большое число подключенных к ней нагрузок и источников сигналов. Эти микросхемы могут найти также широкое применение в качестве буферных элементов, в особенности в микропроцессорных системах.
