Ka431az как проверить

В блоках питания персональных компьютеров можно встретить микросхему источника опорного напряжения ИОН TL Но это именно микросхема, так как в ней помещено более десятка транзисторов, не считая других элементов. Стабилитрон — это такая штуковина, которая поддерживает стремится поддержать постоянное напряжение на нагрузке. Дело в том, что микросхемы, из которых состоит компьютер — и большие и малые — могут работать лишь в определенном не очень большом диапазоне питающих напряжений. При превышении диапазона весьма вероятен выход их из строя.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Tl431 принцип работы
• TL431 регулируемый стабилитрон TO92
• Как проверить источник опорного напряжения TL431
• elenberg dvdp-2448, проблема с БП
• Новый оригинальный STA309 STA309A STA309A13TR
• В этом БП используется KA431AZ, даташит нашёл на
• KA431AZTA KA431 KA431AZ 10 шт. Skidkikachestvo.ru
• Описание регулируемого стабилитрона TL431. Схемы включения, цоколевка, аналоги, datasheet
• Проверка мультиметром стабилизатора tl431 и схема включения
• Как проверить KA431 мультиметром?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: What is TL431 and How to Check it Easily with Multimeter

Tl431 принцип работы

Индикаторы и сигнализаторы на регулируемом стабилитроне TL При необходимости подключения исполнительного устройства можно использовать правую часть чертежа. Либо реализовать задуманное на тиристоре или сразу подключив оптопару со встроенным тиристором. Если требуется контролировать только изменение напряжения индикатор можно собрать по схеме, представленной на рисунке 4.

Если требуется следить за изменением какой-либо физической величины, то резистор R2 можно заменить датчиком, изменяющим сопротивление под действием окружающей среды.

Подобное устройство показано на рисунке 5. Кроме перечисленных световых индикаторов возможно собрать и звуковой индикатор. Ниже приводится схема и печатка еще одного светодиодного индикатора с использованием микросхемы типа TL LM и дается описание ее работы. В заключение хотелось бы обратить внимание читателей, что при практическом использовании вышеописанной схемы LED индикатора понижения напряжения питания целесообразно включить крайние выводы подстроечного сопротивления R1 в схему через ограничительные резисторы.

Это обеспечит более точную установку напряжения переключения светодиодов и облегчит процесс настройки схемы. Вот, еще нашел кой какой материал в других источниках. Извините, если повторюсь Микросхема TL – это регулируемый стабилитрон. Используется в роли источника опорного напряжения в схемах различных блоков питания. Точность опорного источника напряжения TL зависит от 6-той буквы в обозначении:. Видно, что TL может работать в широком диапазоне напряжений, но вот токовые способности не так велики всего мА, да и мощность рассеиваемая такими корпусами не превышает сотен мили Ватт.

Для получения более серьезных токов интегральный стабилитрон стоит использовать как источник опорного напряжения, регулирующую функцию доверив мощным транзисторам. TL одна из самых массово выпускаемых интегральных микросхем, с начала своего выпуска в году TL устанавливалась в большинство блоков питания компьютеров, ноутбуков, телевизоров, видео-аудио техники и другой бытовой электроники.

TL является прецизионным программируемым источником опорного напряжения. Такая популярность обусловлена низкой стоимостью, высокой точностью и универсальностью. Принцип работы TL легко понять по структурной схеме: если напряжение на входе источника ниже опорного напряжения Vref, то и на выходе операционного усилителя низкое напряжение соответственно транзистор закрыт и ток от катода к аноду не протекает точнее он не превышает 1 мА.

Если входное напряжение станет превышать Vref, то операционный усилитель откроет транзистор и от катода к аноду начнет протекать ток. Микросхема стабилитрон TL может использоваться не только в схемах питания. При помощи таких конструкций возможно контролировать множество разнообразных параметров.

Самый основной параметр – контроль напряжение. Работа данного индикатора организована таким образом, что при потенциале на управляющем контакте TL вывод 1 меньше 2,5В, стабилитрон TL заперт, через него проходит только малый ток, обычно, менее 0,4 мА. Поскольку данной величины тока хватает для того чтобы светодиод светился, то что бы избежать этого, нужно просто параллельно светодиоду подсоединить сопротивление на 2…3 кОм. Максимальный ток проходящий через стабилитрон TL находится в районе мА.

Но у светодиода максимально допустимый ток составляет всего 20 мА. Поэтому в цепь светодиода необходимо добавить токоограничивающий резистор R3. Его сопротивление можно рассчитать по формуле:.

Также необходимо помнить, что для стабилитрона TL максимально допустимое напряжение составляет 36 В. Величина напряжения Uз при котором срабатывает сигнализатор светится светодиод , определяется делителем на сопротивлениях R1 и R2.

Его параметры можно подсчитать по формуле:. Если необходимо точно выставить уровень срабатывания, то необходимо на место сопротивления R2 установить подстроечный резистор, с бОльшим сопротивлением.

После окончания точной настройки, данный подстроичник можно заменить на постоянный. Иногда необходимо проверять несколько значений напряжения.

В таком случае понадобятся несколько подобных сигнализатора на TL настроенных на свое напряжение. Разница данной схемы от предшествующей в том, что светодиод подключен по иному. Если же контролируемое значение напряжения превосходит уровень, определенный делителем Rl и R2, микросхема TL открывается, и ток течет через сопротивление R3 и выводы микросхемы TL Для стопроцентного предотвращения загорания светодиода в его цепь дополнительно включены 2 диода.

В момент, когда исследуемая величина окажется меньше порога определенного делителем Rl и R2, микросхема TL закроется, и на ее выходе потенциал будет значительно выше 2В, вследствие этого светодиод HL1 засветится. Если необходимо следить всего лишь за изменением напряжения, то устройство будет выглядеть следующим образом: В этой схеме использован двухцветный светодиод HL1. Если потенциал ниже порога установленного делителем R1 и R2, то светодиод горит зеленым цветом, если же выше порогового значения, то светодиод горит красным цветом.

Если же светодиод совсем не светится, то это означает что контролируемое напряжение на уровне заданного порога 0,05…0,1В. Для обобщения принципа работы на данной схеме отображены различные датчики.

К примеру, если в качестве датчика применить фототранзистор, то в конечном итоге получится фотореле, реагирующее на степень освещенности. До тех пор пока освещение велико, сопротивление фототранзистора мало. Вследствие этого напряжение на управляющем контакте TL ниже заданного уровня, из-за этого светодиод не горит. При уменьшении освещенности увеличивается сопротивление фототранзистора. По этой причине увеличивается потенциал на контакте управления стабилитрона TL При превышении порога срабатывания 2,5В HL1 загорается.

Данную схему можно использовать как датчик влажности почвы. В этом случае вместо фототранзистора нужно подсоединить два нержавеющих электрода, которые втыкают в землю на небольшом расстоянии друг от друга. После высыхания почвы, сопротивление между электродами возрастает и это приводит к срабатыванию микросхемы TL, светодиод загорается. Уровень срабатывания схемы во всех случаях устанавливается посредством резистора R1.

Помимо приведенных световых устройств, на микросхеме TL можно смастерить и звуковой индикатор. Схема подобного устройства приведена ниже. Данный звуковой сигнализатор можно применить в качестве контроля за уровнем воды в какой-либо емкости. Датчик представляет собой два нержавеющих электрода расположенных друг от друга на расстоянии мм.

Как только вода коснется датчика, сопротивление его понизится, и микросхема TL войдет в линейный режим работы через сопротивления R1 и R2.

Получается чем больше соотношение R1 к R2, тем больше выходное напряжение. Микросхема фактически стабилизирует напряжение на своем входе на уровне 2,5 В. В данной схеме R3 рассчитывается точно также, как если бы использовался обычный стабилитрон, то есть зависит от выходного напряжения, диапазона входного напряжения и диапазона токов нагрузки. Но есть и существенное отличие: в этой схеме на выход не стоит устанавливать конденсатор, так как этот конденсатор может вызвать генерацию паразитных колебаний.

В схеме с обычным стабилитроном таких проблем не возникает. Принцип компенсационного стабилизатора на TL такой же как и на обычном стабилитроне: разность напряжений между входом и выходом компенсирует мощный биполярный транзистор. Но точность стабилизации получается выше, за счет того что обратная связь берется с выхода стабилизатора. Резистор R1 нужно рассчитывать на минимальный ток 5 мА, R2 и R3 рассчитываются, также как для параметрического стабилизатора рис 1.

Чтобы стабилизировать токи на уровне единиц и десятков Ампер одним транзистором в компенсационном стабилизаторе не обойтись, нужен промежуточный усилительный каскад. Оба транзистора работают по схеме с эмиттерного повторителя, то есть происходит усиление тока, а напряжение не усиливается. На рисунке представлена реальная схема компенсационного стабилизатора на TL, в ней появились новые компоненты: резистор R2 ограничивающий ток базы VT1 например Ом , резистор R3 — компенсирующий обратный ток коллектора VT2 что особенно актуально при нагреве VT2 например 4,7 кОм и конденсатор C1 — повышающий устойчивость работы стабилизатора на высоких частотах например 0,01 мкФ рис 2.

Следующая схема представляет собой термостабильный стабилизатор тока. Резистор R2 является своеобразным шунтом на котором с помощью обратной связи поддерживается напряжения 2,5 В. Если значение подставлять в Омах, то ток будет в Амперах, если подставлять в кило Омах, то ток будет в мили Амперах.

TL нашел свое применение не только как источник опорного напряжения, а и во многих других применениях. Например благодаря тому что входной ток TL составляет мкА, то на основе этой микросхемы можно построить реле времени: при размыкании контакта S1 C1 начинает медленно заряжаться через R1, а когда напряжение на входе TL достигнет 2,5 В выходной транзистор DA1 откроется и через светодиод оптопары PC начнет протекать ток, соответственно откроется и фототранзистор и замкнет внешнюю цепь.

В этой схеме резистор R2 ограничивает ток через оптрон и стабилизатор например Ом , R3 нужен чтобы предупредить зажигание светодиода от тока собственных нужд TL например 2 кОм. Главное отличие зарядного устройства от блока питания — четкое ограничение зарядного тока. Следующая схема имеет два режима ограничения: – по току; – по напряжению;. Пока напряжение на выходе меньше 4,2 В ограничивается выходной ток, при достижении напряжением величины 4,2 В начинает ограничиватся напряжение и ток заряда снижается.

Резистор R1 выполняет функцию шунта, когда напряжение на нем превышает 0,6 В порог открывания VT1 , транзистор VT1 открывается и закрывает транзистор VT2. Из-за этого падает напряжение на базе VT3 он начинает закрываться и следовательно снижается выходное напряжение, а это ведет к снижению выходного тока. Таким образом работает обратная связь по току и его стабилизация. Когда напряжение подбирается к уровню 4,2 В в работу начинает вступать DA1 и ограничивать напряжение на выходе зарядного устройства.

Микросхема TL может применяться не только по своему прямому назначению как стабилитрон в блоках питания. На ее основе возможно создание различных световых индикаторов и даже звуковых сигнализаторов. Особенность в том, что при помощи внешнего делителя напряжение стабилизации можно изменять в пределах 1,25…30 В.

Отличие этой схемы от предыдущей в том, что светодиод включен по-другому. Такое включение называется инверсным, поскольку светодиод зажигается в том случае, когда микросхема закрыта.

В случае, если контролируемое напряжение превышает порог установленный делителем микросхема открыта, и ток протекает через резистор R3 и выводы 3 — 2 катод — анод микросхемы. На микросхеме в этом случае присутствует падение напряжения 2 В, которого не достаточно для зажигания светодиода. Чтобы светодиод гарантированно не зажегся, последовательно с ним установлен диод.

Некоторые типы светодиодов, например синие, белые и некоторые типы зеленых, зажигаются, когда напряжение на них превышает 2,2 В. В этом случае вместо диода устанавливаются перемычки из проволоки. Когда контролируемое напряжение станет меньше установленного делителем R1, R2 микросхема закроется, напряжение на ее выходе будет намного больше 2 В, поэтому светодиод зажжется. При этом ток светодиода скачкообразно изменяется от 0,2 до 3,0 mA. В этом индикаторе применен двухцветный светодиод HL1.

Если контролируемое напряжение превышает пороговое значение, светится красный светодиод, а если напряжение понижено, то горит зеленый.

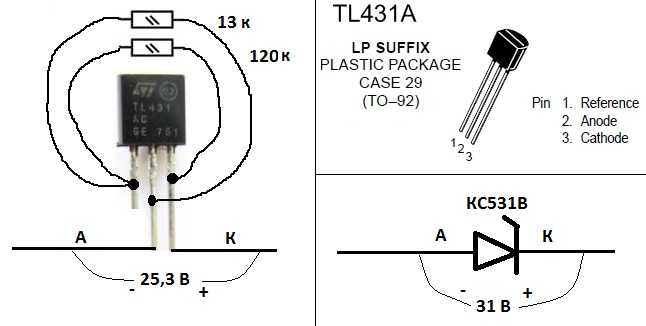

TL431 регулируемый стабилитрон TO92

Мы уже рассматривали классический вариант диагностики импульсного блока питания некоторые моменты мы сознательно опустили, для более простой подачи материала. Практика показала, что у части специалистов возникают вопросы даже после ознакомления с публикацией, постараемся исправить этот пробел. Материал является самостоятельным и строго ориентирован на ремонт блока питания с ШИМ UC ,, Хотя часть ремонтируемых блоков питания не имеют родных схем, большинство ремонтов блоков питания на ШИМ ,, мы выполняем по нижеприведенной принципиальной электрической схеме.

TL одна из самых массово выпускаемых интегральных микросхем, с начала своего выпуска в году TL устанавливалась в.

Как проверить источник опорного напряжения TL431

Нужны советы по процессору. И может Нужны советы для сборки пк Всем привет! Я хочу собрать пк для игр и сразу к делу. Собираю для себя ПК, нужны советы Всем привет, комп у меня старенький ему лет 8. Решил покупать новый, вернее собрать так дешевле FFmpegMediaPlayer для Андроид. Нужны советы Добрый вечер! Расширение для Opera нужны советы по JS Не знаю правильно ли выбрана категория, но у меня есть вопросы к экспертам. Тема создания

elenberg dvdp-2448, проблема с БП

Файловый архив Справка Календарь Все разделы прочитаны. Есть у меня старенькая система 5. Как-то включаю ее, чтоб с пацаном в PS3 поиграть, а она пых! Дымочек чуть пошел и ек.

TL была создана в конце х и по настоящее время широко используется в промышленности и в радиолюбительской деятельности. Но не смотря на её солидный возраст, не все радиолюбители близко знакомы с этим замечательным корпусом и его возможностями.

Новый оригинальный STA309 STA309A STA309A13TR

Электронный компонент tl — это одна из интегральных микросхем, чьё производство поставлено на массовый поток, начиная, с года. Она широко используется в большинстве компьютерных блоков питания, телевизоров и другой бытовой технике в качестве прецизионного программируемого источника опорного напряжения. На практике сложилось несколько схем включения tl Микросхема обладает простой конструкцией, состоящей из следующих элементов: корпуса, операционного усилителя ОУ , выходного tl транзистора, а также источника опорного напряжения. Особенностью этой микросхемы является то, что она выполняет функции стабилитрона. Источник опорного напряжения на 2.

В этом БП используется KA431AZ, даташит нашёл на
