Кабель для переноски морозостойкий: как выбрать провод? Морозостойкие кабели для уличных удлинителей и другие виды. Какой кабель лучше использовать?

В этой статье описано как выбрать удлинитель ,а точнее какой именно провод (кабель) должен использоваться при изготовлении удлинителя на катушке ,В нашем магазине предоставленны два типа пшнура это удлинители с проводом ПВС и удлинители с кабелем КГ

Удлинители с проводом ПВС

Используются в основном для бытовых целей и имеют сечения до 3х2,5 мм. Провод ПВС на катушке электроудлинителя это провод с оболочкой их ПВХ пластиката ,Точная его аббревиатура: Провод Виниловый Соединительный. Этот провод самый распространенный из за низкой стоимости этот провод предназначен для соединения электроудлинителя с приборами с электрической сетью.ПВС это многопроволочный провод имеющий 2-3 медные жилы.

Удлинитель с проводом ПВС лучше выбрать для не систематических работ, постоянных работ, и в условиях положительных температур ,так как морозостойкостью он не наделен и возможны появления микро трещин.

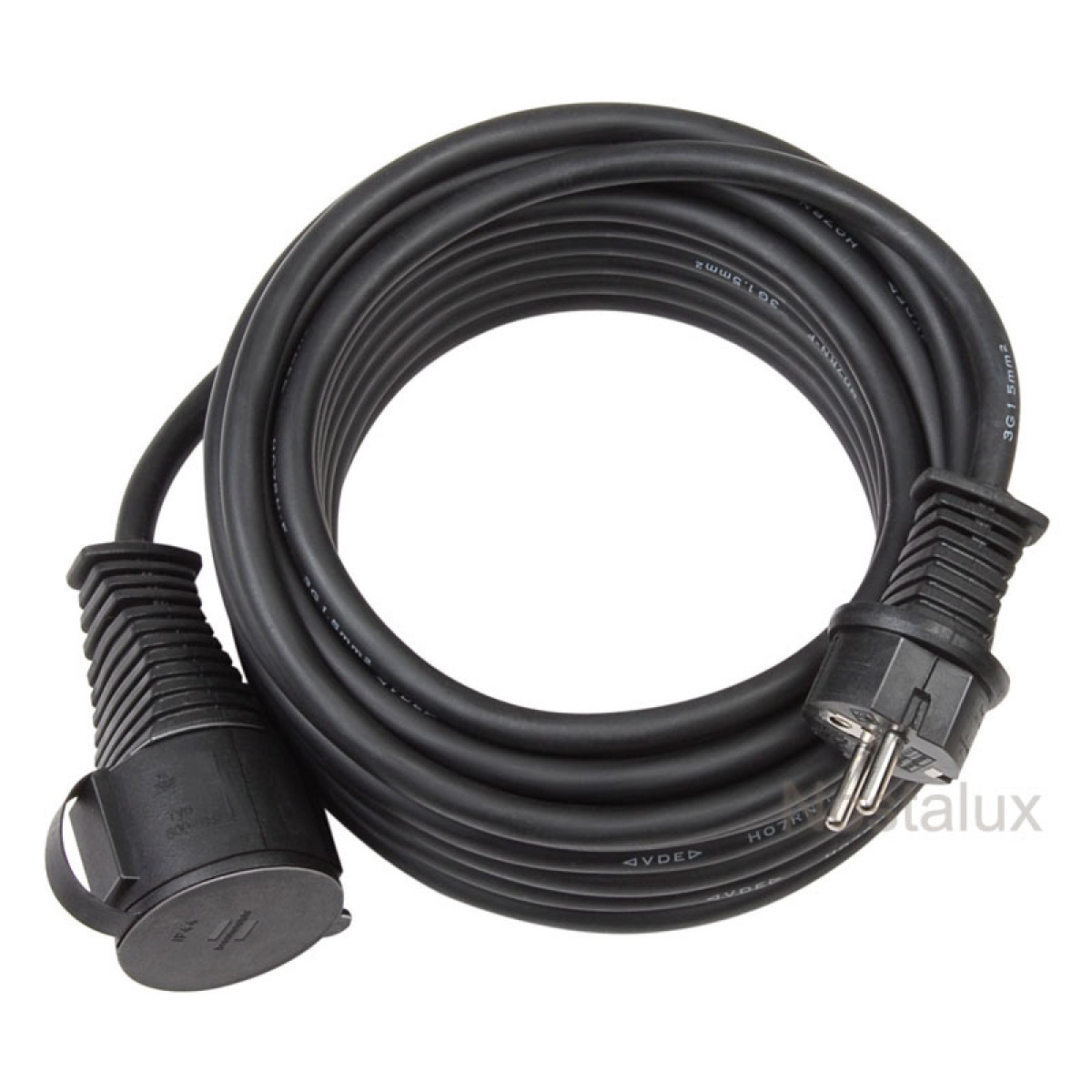

Удлинители с кабелем КГ

Используются  для профессиональных удлинителей которые можно использовать постоянно не обращать внимание на сезон и погоду. Удлинители с кабелем КГ являются морозостойкими из-за резиновой (каучуковой) оболочки кабеля , шнур удлинителя с проводом КГ более устойчив к возможным повреждениям исходя все из той же резиновой оболочки.

Удлинитель КГ выдерживает температуру до -60

Что позволяет использовать его в серьезных Российских условиях не боясь какого либо дефекта кабеля всю зиму. Обычно как показали продажи удлинители с кабелем КГ приобретаются для профессиональных разнообразных целей и сразу с большим сечением для того что бы не ограничивать себя в мощности подключаемого к нему электрооборудования.

Удлинитель с кабелем КГ лучший вариант для ведения работ на улице и в холодное время , морозостойкость ему придает оболочка провода из резины что помогает защитить кабель от трещин.

какой выбрать для высокой нагрузки, какое сечение и толщина должна быть, советы по самостоятельному изготовлению

Как правильно выбрать провод и самому сделать хороший удлинитель. Меры безопасности при изготовлении и эксплуатации. Важные нюансы.

Удлинитель своими руками: что стоит помнить

Электрический удлинитель или переноска присутствуют в каждом доме и офисе. Потребность в этом простом электротехническом устройстве возникает, когда требуется подключить электрооборудование в отсутствии стационарной розетки или электроинструмент в труднодоступном месте.

Инструкция по сборке:

Можно приобрести готовый удлинитель. Но надежнее и дешевле изготовить его самостоятельно.

При наличии комплектующих и навыков работы с инструментом, процесс займет 20 минут. Понадобится: разборная вилка, провод необходимой длины и блок розеток.

Изоляция жилы для заземления желто-зеленого цвета. Важно правильно подключить ее к соответствующим клеммам.

1. Наличие заземления. Поэтому кабель выбираем трехжильный, а вилку и розетки – с заземляющими клеммами.
2. Наличие соответствующей степени защиты у розеток. Например, конструкция для улицы и ванной должна быть влагозащищенной, с откидной крышкой. В переноске для компьютерной техники используют сетевой фильтр. Нельзя использовать розетки наружного типа, задняя стенка должна быть закрыта. Рекомендуется подключать блок розеток, состоящий не менее чем из трех штук

В магазине можно купить уже готовый блок для сборки удлинителей.

3. Соответствие марки провода условиям эксплуатации, а площади сечения – мощности (току) нагрузки.

Порядок сборки:

1. Очистить концы кабеля от изоляции на 4-6 сантиметров, а каждую жилу на 10 миллиметров, аккуратно, не повредив.
2. Разобрать и подключить вилку с одной стороны, розетки – с другой. Внутри находятся специальные клеммы для кабеля.
3. Проверить удлинитель с помощью мультиметра.
4. Закрутить шурупы, закончить сборку.

При соединении провода и вилки, изоляция должна быть плотно прижата специальным зажимом. В противном случае, при выдергивании шнура из розетки нагрузка будет регулярно ложиться на контакты. Они быстро ослабнут и начнут нагреваться.

Чтобы повысить надежность удлинителя, можно сделать с выключателем в виде кнопки.

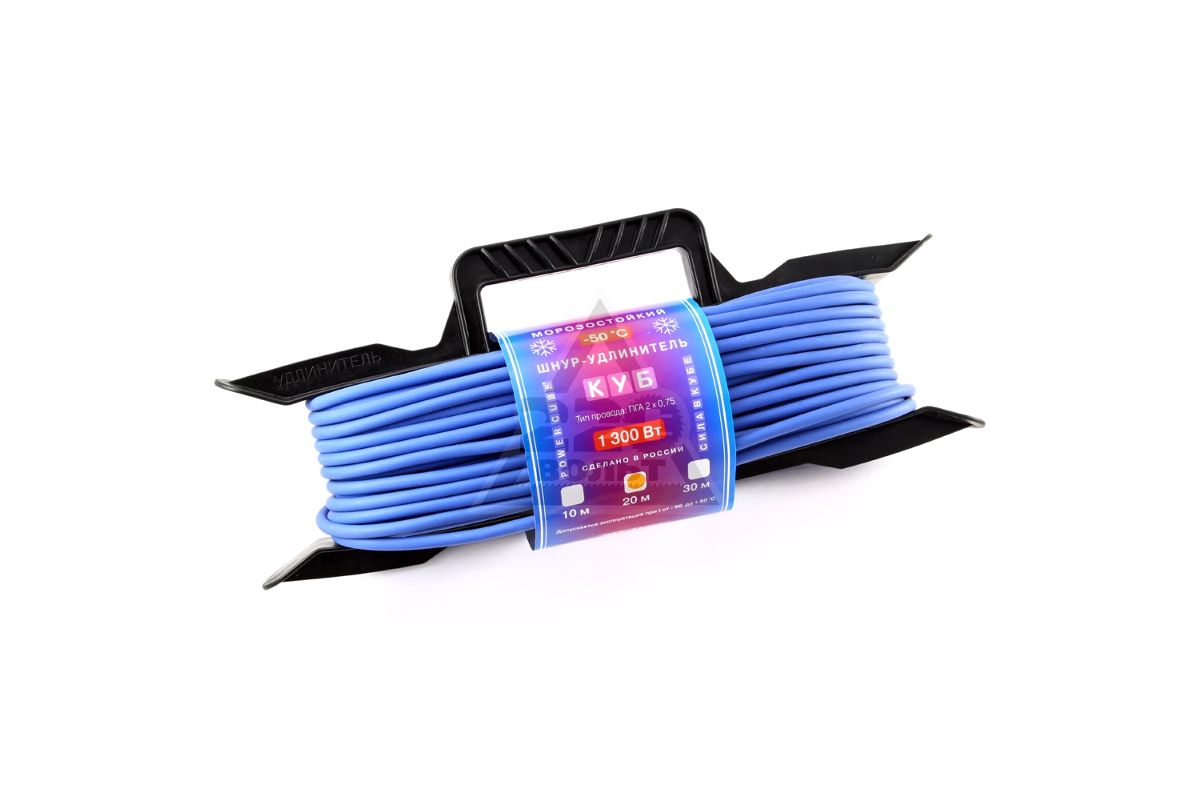

Если провод переноски длинный, например 20 метров, его следует намотать на специальную катушку, которую тоже можно сделать своими руками.

Для переноски используют только медный провод, обладающий достаточной степенью гибкости и двойной изоляцией. В случае повреждения одного слоя, второй убережет от удара электрическим током. Это важно, поскольку провод удлинителя находится в открытом доступе.

Всем требованиям соответствует провод марки ПВС. Он прекрасно себя зарекомендовал в быту и на строительной площадке. ПВС провод имеет высокую степень гибкости, справляется с серьезными механическими нагрузками.

Изоляция провода марки ПВС выполнена из ПВХ-пластика. При длительном использовании в условиях крайних температур: ниже -25 градусов и выше +40 он потрескается.

Поэтому при эксплуатации удлинителя в жестких температурных условиях с частыми перемещениями стоит использовать кабель марки КГ с резиновой оболочкой и изоляцией.

Как расчитать мощность на переноску

Расчет сечения по мощности нагрузки:

Самый популярный вариант выбора кабеля при сборке удлинителя в домашних условиях ПВС3*1. 5 и ПВС3*2.5. Сечение провода такое, как у электропроводки в доме: 1.5 или 2.5 кв.мм. в подавляющем большинстве. Удлинитель становится продолжением домашней электрической сети и защищен автоматическим выключателем от короткого замыкания.

При необходимости можно воспользоваться более точным расчетом по току нагрузки.

Но если планируется подключение мощных электроприборов, таких как сварочный аппарат, обогреватель или перфоратор, необходимо рассчитать полную мощность нагрузки и выбрать сечение кабеля.

Это просто. Надо суммировать мощности всех электроприборов, которые одновременно будут подключены к удлинителю. Это значение округлить в большую сторону до ближайшего типового в таблице электротехнического справочника. По нему выбрать сечение для проводника с медными жилами.

Превышение номинальной мощности использования электрического кабеля ведет к нагреванию, короткому замыканию и пожару.

При использовании удлинителя требуется соблюдать следующие меры предосторожности:

• не допускать использование с электрической нагрузкой выше допустимой;
• избегать попадания воды внутрь;
• контролировать целостность и исправность вилки, розеток и шнура;
• ремонтировать можно только в выключенном состоянии;
• нельзя прокладывать провод под коврами, обоями, через дверные пороги;
• запрещается скручивать и перегибать шнур.

Своими руками можно сделать надежный и удобный удлинитель, который будет соответствовать вашим требованиям, и стоить меньше готового аналога.

Полезное видео

Провод ПВС: расшифровка, характеристики, применение

Грамотное использование кабелей и проводов — залог безопасности вас и вашего жилища. И не только. Это еще и беспроблемная эксплуатация электроприборов. Поэтому подбирать кабели и провода надо точно в соответствии с их назначением, не надеяться на «авось» и не экономить. Электрика — это последнее место, где есть смысл в экономии. Например, провод ПВС иногда используют для внутренней скрытой проводки, а он для этого не предназначен. Не те у него характеристики и свойства. О том, где его лучше применять и почему — читайте в статье.

Содержание статьи

Расшифровка маркировки

По маркировке кабельной продукции можно определить характеристики проводов/кабелей. Так что не помешает знать, как расшифровывается название ПВС:

• П — провод.
• В — виниловая оболочка.
• С — соединительный.

То есть, это провод в виниловой оболочке, соединительный. Если говорить проще — провод ПВС рекомендован для переносок, замены сетевых шнуров бытовой техники и другого оборудования. Использовать его для проводки (как силовой) не рекомендуют.

Жила у ПВС медная, состоит из множества жестких медных проволок. Проволока скручена в жгут с определенным шагом. При количестве жил от пяти и больше, они могут быть скручены вокруг сердечника.

Так выглядит провод ПВС

У провода ПВС двойная изоляция. Каждая жила имеет собственную защитную оболочку из винила, затем все жилы залиты общим слоем винила. Оболочка провода наложена с заполнением промежутков. Изоляция жил — цветная, соответствует цветовой маркировке. В изделии с тремя и более жилами, желто-зеленый используют для подключения к заземлению, голубой — как нейтраль, остальные жилы фазные. По условиям эксплуатации, провод ПВС может прокладываться только открыто. В штукатурку прятать нельзя, так что для внутренней проводки он не подходит. Его можно проложить открыто — в качестве ретро-проводки.

Деление проводов по классам гибкости

Вообще, сам провод ПВС гибкий (5-й класс гибкости). Минимальный радиус изгиба зависит от количества проводников и их диаметра. Самый гибкий — двужильный с тонкими проводами 2*1,0. Его радиус изгиба не менее 32,5 мм. Чем больше проводов и площадь их сечения, тем хуже гнется.

Характеристики провода ПВС

Назначение провода ПВС — для подключения электрооборудования, установленного вдалеке от внутренней проводки. Из него можно сделать переноску (удлинитель). Еще одна область применения — использовать как соединительный кабель к электрическому духовому шкафу, варочной поверхности, электроплите и любой другой бытовой технике. Сечение проводника подбирается в зависимости от максимальной мощности оборудования и типа нагрузки (220 В или 380 В).

Диаметр проводников в зависимости от мощности

Подходит он и в качестве шнуров к осветительным приборам — лампам, торшерам и т.д.  Только сечение проводов в этом случае небольшое — 0,5-1,5 мм. Срок службы провода ПВС для стационарного  подключения электрооборудования — 10 лет. Не так уж и мало. Особенно если учесть, что бытовую технику зачастую мы меняем чаще.

Провод ПВС можно использовать на улице, но не в северных регионах. Верхний предел температур около +40°C, так что летнее использование не проблема почти везде. А вот оставлять на открытом воздухе зимой можно только ближе к югу. Нижняя граница температурного диапазона зависит от материала оболочки. У одних производителей нижний предел температур -15°C, у других -25°C. Для некоторых регионов этого достаточно, для других — нет. Только один момент: на улице срок службы — не более 6 лет. При этом гарантийный срок — 2 года.

Кстати, есть специальные морозостойкие модификации. Они могут эксплуатироваться при температуре до -40°C. Такие изделия в маркировке имеют дополнительную букву «м» — ПВСм.

Масса одного метра и максимально допустимый ток

Длительно допустимый нагрев жил кабеля — до +70°C, но его лучше не допускать. Кабель и провод перегреваются, когда диаметр жилы не соответствует нагрузке. Поэтому при выборе сечения жил лучше брать с запасом — целее будет. Причем речь и не только о целостности самой проводки, но и вашего жилища.

Еще одна важная характеристика: горючесть. Провод ПВС — стойкий к распространению пламени, но только в случае одиночной его прокладки. То есть, прокладка в кабель-каналах в пожароопасных помещениях не рекомендуется.

Виды, поперечное сечение

Характеристики и параметры провода ПВС описаны в ГОСТ 7399-97. Согласно этому документу, сечение жилы от 0,75 мм² до 2,5 мм², количество жил — от двух до семи. Максимально допустимое напряжение — 600 В, работает с постоянным и переменным током. Может быть круглым или плоским.

Могут быть следующие модификации:

• ПВСм. Морозостойкий с температурным диапазоном эксплуатации от -40 °С до +40 °С.
• ПВСмп. Морозостойкий с дополнительной оболочкой — скрученные изолированные жилы обмотаны синтетической лентой. Поверх залиты слоем ПВХ. Более прочная модификация.
• ПВСн — не предназначенный для армирования. Точное отличие от обычного может дать только производитель.
• ПВСу. Есть только у отдельных производителей. Иногда обозначает меньшее количество жил (по сравнению с ГОСТом). Иногда буква «У» обозначает умеренный климат. Что точно значит эта маркировка, тоже надо уточнять у производителя.

  Если вы купили провод с вилкой для подключения стиральной машины, электроплиты, посудомойки, то скорее всего, это провод ПВС

• ПВСт. Изолированные жилы скручены вокруг несущего троса (обычно количество жил 5  больше). Есть другой вариант — где «т» обозначает тропическое исполнение.
• ПВСЛ — луженая круглая медная жила (в обычном она полированная). Это снова-таки у отдельных производителей.
• ПВСП — плоский.
• ПВСПнг(A)-LS. Плоский провод, негорючий вариант. «ПН» — пониженной горючести, LS- пониженное выделение вредных веществ при горении.
• ПСВЛ-Т.

Как видите, провод ПВС имеет различные модификации. Самые полезные — это морозостойкий ПВСм, пониженной горючести ПВСПнг(A)-LS, может быть полезен плоский — ПВСП.

Технические характеристики и выбор

Как уже говорили, все параметры провода ПВС описаны в ГОСТ 7399-97. Там регламентируется все: от количества жил до их диаметра для каждого сечения. И, кстати, есть одна приписка. Суть ее в том, что при соответствии удельного сопротивления, допускаются отклонения в сечении. Это несколько усложняет выбор. Проверить сечение проводника по диаметру несложно, а вот измерить его сопротивление более проблематично. Для этого надо иметь кусок провода и измерительный прибор. Как выход можно посоветовать купить небольшой кусок, измерить сопротивление и сечение, а затем принимать решения насчет того, покупать или нет.

Технические характеристики ПВС

Еще при выборе стоит обратить внимание на изоляцию. Она должна иметь одинаковую толщину, не должно быть наплывов, тем более — трещин и других повреждений. Так как кабель гибкий, его легко можно согнуть, при этом никаких повреждений в изоляции быть не должно. Еще должен быть сопроводительный документ, в котором указан производитель, марка и параметры кабеля. При наличии этого минимума, можно кабель покупать.

Как погода влияет на проводников

Высокие температуры вызывают расширение проводников и, следовательно, увеличение их длины. Обратное верно для условий низких температур. Изменение длины варьируется от одного проводника к другому в зависимости от его теплового расширения. Например, длина медных проводников изменяется на 5 футов на 1000 футов длины при изменении температуры проводника от 100 до 0 °, в то время как алюминий изменяется примерно на 7 футов. Длина увеличивается с повышением температуры и уменьшается с понижением температуры.

Это увеличение или уменьшение длины вызывает серьезное беспокойство при прокладке линий электропередачи между опорами и опорами или при установке других силовых соединителей. Это изменение длины должно быть учтено, поскольку его отсутствие может вызвать катастрофу.

Изменения погоды связаны с повышением и понижением температуры и, таким образом, влияют на линии электропередачи и другие проводники. Однако изменение температуры – это только один фактор, влияющий на линии электропередач.Ниже приведены изменения, которые происходят с линиями электропередач и другими проводниками в результате погодных изменений:

Количество тепла, рассеиваемого силовыми проводами, уменьшается в жаркую и безветренную погоду. Обычно, если температура воздуха вокруг кабеля низкая, больше тепла теряется от кабеля к воздуху. Если воздух уже горячий, теплообмен уменьшается. Это низкое тепловыделение вызывает перегрев линий. Однако повышение температуры проводника (перегрев) ухудшается, когда кабели передают слишком большую мощность, чем требуется.Первым следствием этой повышенной температуры проводника является заедание, то есть выпучивание кабеля между двумя полюсами вниз, вызванное увеличением длины кабелей.

Заедание является самым большим во время экстремально жаркой погоды (самое сильное повышение температуры) летом. Увеличение длины приводит к изгибу кабеля вниз из-за действия силы тяжести. Чрезмерное провисание опасно, если оно ниже допустимого расстояния по высоте – кабели могут соприкасаться с деревьями, зданиями и другими конструкциями под ними, что может стать причиной поражения электрическим током и пожара.

Чрезмерное провисание представляет собой дополнительный вес линии электропередачи, и это увеличение может привести к выходу линии из строя или к смещению слабых опор и опор. Эффекты могут быть небольшими, но постепенными, поэтому опоры и башни в конце концов упадут или потребуют некоторой регулировки / замены через некоторое время, что дорого. Это провисание также может привести к короткому замыканию линий. Чрезмерное провисание также обходится дорого, поскольку приводит к увеличению электрического сопротивления. Это означает, что провисшая линия электропередачи пропускает меньший ток, чем обычно, что приводит к недостаточному питанию электрического оборудования и промышленных предприятий.Устранение провисания также требует больших затрат времени и средств.

Перегрев проводников также вызывает отжиг алюминия, который постепенно ухудшает физические и электрические свойства проводника. Это может повлиять на их сопротивление и, следовательно, на эффективность передачи мощности. Поврежденные кабели линии электропередачи имеют более высокую вероятность обрыва в условиях низких температур.

Существует множество методов борьбы с провисанием линий электропередачи. Если сделать линии длиннее, чем фактическое расстояние между двумя полюсами или башнями, можно контролировать защелкивание, оставление чрезмерного припуска может способствовать чрезмерному провисанию.

В качестве альтернативы, энергетические компании отслеживают повышение температуры, чтобы при необходимости предпринять необходимые действия, например, отрегулировать длину затронутого участка линии электропередачи. Некоторые также строят более высокие опоры передачи, чтобы выдерживать огромные провалы. Другие ограничивают токовые нагрузки, чтобы компенсировать повышенную температуру окружающей среды. Другие также используют пружинные и предварительно напряженные натяжители.

Понижение температуры может повлиять на линии электропередач из-за увеличения количества тепла, рассеиваемого проводниками.Это способствует снижению температуры проводника и, следовательно, сокращению или сокращению линий электропередачи. Эти кабели могут оборваться в результате такого укорачивания, если во время установки останется недостаточный припуск. Обрыв и падение столбов / башен иногда имеют катастрофические последствия и могут привести к пожарам и гибели людей.

Зимой из-за образования льда на линиях электропередач они становятся слишком тяжелыми, чтобы их несли опоры или башни, что увеличивает вероятность их выхода из строя. Помимо температуры и образования льда, на проседание также влияет ветер.Известно, что ветер охлаждает кабели, что позволяет им передавать больше энергии, чем обычно. Если ветер дует под прямым углом к ​​линии электропередачи, это вызовет увеличение передаваемой мощности на 10-40 процентов. Это может вызвать перегрев лески и, как следствие, дальнейшее провисание.

Ветер может иметь аналогичные воздействия летом и зимой. Однако экстремальные ветровые условия во время неконтролируемого прогиба могут увеличить вероятность контакта линий друг с другом или с окружающими конструкциями.Ветер также может увеличить вероятность защелкивания из-за физического напряжения натянутых кабелей.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у первоклассных компаний по всему миру.Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она занимает уникальное положение, предлагая конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Как холодная погода влияет на оптоволоконные разъемы и кабели?

Со скоростью света он передает огромное количество данных со скоростью света – оптическое волокно есть повсюду.Гибкое и тонкое, толщиной примерно с человеческий волос, стеклянное или пластиковое волокно работает очень быстро.

Обгоняя медный провод в качестве предпочтительной среды, волокно передает данные в виде световых импульсов. Причина, по которой осуществляется переход, объясняется его более низкой стоимостью, более высокой скоростью и меньшим объемом. Оптическое волокно также сложнее взломать, чем медь, что делает его более безопасным и безопасным, поскольку оно не выделяет тепло так, как медь.

Однако у него есть свои проблемы.Установка и управление должны осуществляться с осторожностью из-за хрупкости оптического волокна. Любое количество жира, грязи или влаги может повлиять на пропускание света, даже самые крошечные пятнышки. Хотя сами волокна защищены акриловым слоем, соединители, соединяющие каждое волокно, могут быть уязвимы в суровых условиях.

Это верно для наружных приложений, таких как FTTx, данные и телекоммуникации, гражданское строительство, радиовещание и морские перевозки. Крайне важно, чтобы оптические волокна были достаточно прочными, чтобы выдерживать прокладку между мачтами связи для телекоммуникационных линий, через замерзшую землю для телевидения вне радиовещания и вдоль дорог для передачи видео с камер дорожного движения.

Способ, которым волокна и соединители справляются с отрицательными температурами, представляет собой серьезную проблему. Вода может попасть в канал, по которому проходит волокно или канал. Обычно это происходит при наличии каких-либо зазоров или, что чаще всего, несовершенных стыков на разъемах. Фактически, стандартные интерфейсные разъемы не просто недостаточно надежны, чтобы избежать попадания воды в суровых условиях.

Когда температура падает ниже нуля и вода замерзает, а вокруг волокна образуется лед, волокно деформируется и изгибается.Затем это ухудшает сигнал, проходящий по оптоволокну, по крайней мере, сокращая полосу пропускания, но вполне возможно, полностью останавливая передачу данных.

Чтобы смягчить эту проблему, можно использовать только оптоволоконные кабели, проложенные под линией замерзания, чтобы не было угрозы обледенения. Но это решение может быть чрезвычайно дорогим, и его трудно использовать, когда кабели необходимо проложить вдоль моста или другой конструкции. Другим решением может быть добавление антифризов или гелей к волоконному каналу, но, опять же, это может иметь высокую стоимость.

Для рентабельной защиты оптического волокна от экстремальных температур важно защитить не только соединения, но и конечные точки от любой воды, которая может попасть в кабелепровод и замерзнуть.

Коннектор, специально разработанный для суровых условий окружающей среды, может гарантировать герметичность оптоволоконного кабелепровода, тем самым защищая само оптоволокно от риска образования льда.

Существует три распространенных типа оптоволоконных соединителей: SC, ST (байонетно-скручиваемый) и LC (двухтактный с фиксацией).Чаще всего выбирают разъем LC, потому что он намного меньше двух других, а также обеспечивает надежное зажимное соединение.

К сожалению, стандартный разъем LC не обеспечивает такой же тип защиты, как прочный разъем, и не обеспечивает достаточной защиты от проникновения воды. Хотя можно изготовить индивидуальный корпус, который защитит разъем, он может оказаться очень громоздким и нерентабельным.

Вместо этого гораздо лучше выбрать прочный разъем LC, специально разработанный для суровых условий эксплуатации.Например, оптоволоконный соединитель Bulgin серии 4000 является самым маленьким герметичным стандартным интерфейсным соединителем на рынке. Оптоволоконное соединение устойчиво к ультрафиолетовому излучению, солевому туману и имеет степень защиты IP166, IP68 и IP69K, при этом обеспечивая стандартный интерфейс LC в соответствии с IEC 61754-20.

Разъем и его корпус могут быть полностью погружены в воду на глубину до 10 метров на период до двух недель (на основе рейтинговых испытаний IP68), не позволяя воде проникать в канал и, следовательно, потенциально замерзать. и повредить волокно.Разъем также выдерживает температуру от -25 до +70 ° C и защищает волокно от грязи и пыли.

Волоконно серии 4000

Код товара: PXF4050

Для дуплексных оптоволоконных соединений более подходящим подойдет оптоволокно серии 6000. Подобно оптоволоконному кабелю серии 4000, оптоволоконный соединитель серии 6000 подходит для наружного вещания, FTTx, серверных комнат, гражданского строительства, авиации и железнодорожного транспорта.

Оптический соединитель серии 6000 для работы в суровых условиях окружающей среды рассчитан на долгие годы работы в областях, где незащищенное оптоволокно с физическим контактом невозможно. Обладая безопасным, но простым в эксплуатации механизмом блокировки под углом 30 градусов, эта серия доказала свою эффективность в соответствии со стандартами IP68 и IP69K.

По сравнению с одинарным оптоволоконным соединителем серии 4000, дополнительное стекловолокно на этом дуплексном кабеле может удвоить возможности передачи данных там, где это необходимо.

Волокно серии 6000

Код товара: PXF6050

Благодаря подходящему прочному соединителю инженеры теперь могут планировать развертывание оптоволокна в суровых условиях, не опасаясь повреждения от льда – и без затрат на антифриз или неудобств, связанных с громоздкими корпусами.

Посетите форум и блог Bulgin’s Connectivity Community , чтобы получить советы экспертов по оптоволоконным соединителям и установке в суровых условиях.

Патент США на морозостойкую ветряную мельницу для использования в городской среде Патент (Патент № 6,960,062, выданный 1 ноября 2005 г.)

Настоящее изобретение в целом относится к генераторам энергии ветряных мельниц.В частности, устройство согласно изобретению использует средство центробежной регулировки скорости для стабилизации скорости вращения ветряной мельницы в условиях ветров различной силы. Кроме того, в ветряной мельнице согласно изобретению используется система обогрева для предотвращения сбоев в работе устройства при работе при отрицательных температурах. Ветряная мельница согласно изобретению может наиболее успешно использоваться в городской среде.

Хорошо известно, что современные города могут извлечь выгоду из возобновляемых источников энергии.Кроме того, колеблющийся спрос на электроэнергию вынуждает обеспечивать дополнительные или вторичные источники питания основной электросети крупных городов. Такие вторичные источники питания предпочтительно располагать рядом с крупными потребителями энергии. Они должны быть подключены к существующим электросетям для обеспечения дополнительной энергии по мере необходимости. Ветряные мельницы уже давно рассматриваются как хорошие кандидаты для таких вторичных источников питания. Однако из-за многих недостатков известных устройств они не получили широкого распространения в крупных городах, несмотря на их коммерческий успех в сельской местности.

Чтобы быть приемлемым для использования в крупных городских центрах, такой источник питания ветряной мельницы должен удовлетворять ряду требований:

• • быть эстетичным в городской среде, иметь приемлемый внешний вид, соответствующий городской архитектуре;
  • Должен обеспечивать круглогодичную надежную и высокоэффективную работу, то есть должен работать как в жарких летних, так и в морозных зимних условиях;
  • Должен быть оборудован средством регулировки скорости для сглаживания колебаний вращения силовых агрегатов от порывов ветра.

Ни одна из известных конструкций ветряных генераторов не может удовлетворять указанным выше условиям. Следовательно, существует потребность в такой конструкции, которая может использоваться в больших городах и обеспечивать столь необходимое дополнительное электроснабжение, становясь естественной частью городской архитектуры.

Соответственно, целью настоящего изобретения является преодоление этих и других недостатков предшествующего уровня техники путем создания новой морозостойкой ветряной мельницы с постоянной скоростью, адаптированной для использования в больших городах.

Другой целью настоящего изобретения является создание ветряной мельницы, оснащенной системой обогрева для предотвращения неисправности при температурах ниже нуля.

Еще одной целью настоящего изобретения является создание ветряной мельницы со средством регулирования скорости, приспособленным для сглаживания колебаний скорости вращения, вызванных внезапными порывами ветра.

Еще одной целью настоящего изобретения является создание ветряной мельницы с повышенной эффективностью выработки энергии за счет создания лопастей ветряных мельниц, имеющих нижнюю прорезь и ветровое устройство для направления ветра вверх и создания условий низкого давления на задней стороне лопасти.

Ветряная мельница согласно настоящему изобретению включает в себя вертикальную шахту с крыльями ветряной мельницы, отходящими от нее горизонтально. Каждое крыло снабжено частично полой прямоугольной опорной рамой лопастей, приспособленной для переноса в нее потока теплого воздуха в форме змеи, чтобы предотвратить замерзание всех его подвижных элементов в зимних условиях. Каждое крыло состоит из двух лопаток, расположенных друг напротив друга и прикрепленных к главному валу. Каждая лопасть поддерживает несколько лопастей, поддерживаемых прямоугольной рамой.Каждая лопасть прикреплена к вертикальному элементу опорной рамы каждой лопасти с возможностью поворота примерно на ¼ оборота от ветра в пассивном положении и обратно в положение, перпендикулярное ветру, в рабочем положении. Лопасти одной лопасти прикреплены как зеркальное отображение друг друга, чтобы обеспечить вращение в направлении, противоположном направлению противоположной лопасти. Таким образом, одновременно работает только одна лопасть, независимо от направления ветра. Вал также несет горизонтальный маховик, который, в свою очередь, вращает ведущие колеса электрического генератора или другой полезной нагрузки.Средство центробежной регулировки скорости также предусмотрено для замедления вращения ведущих колес в случае внезапного порыва ветра путем приближения ведущего колеса к центру вращения. Средство регулировки скорости включает в себя систему шкивов, соединяющих подпружиненные ведущие колеса с грузом регулятора скорости в верхней части опорной рамы. Вес регулятора скорости прикладывает центробежную силу к шкивам и, следовательно, к ведущему колесу и противодействует силе пружины, чтобы привести ведущее колесо к нужному радиусу от центра вращения.

Более полное понимание предмета настоящего изобретения и его различных преимуществ может быть реализовано со ссылкой на следующее подробное описание, в котором сделана ссылка на сопроводительные чертежи, на которых:

ИНЖИР. 1 представляет собой общий схематический контур ветряной мельницы согласно изобретению, показанной в конфигурации, адаптированной для вращения против часовой стрелки,

Фиг. 2 – вид одной лопасти ветряной мельницы, показанной на фиг.1,

РИС. 3 – схематический вид сверху в разрезе ветряной мельницы по линиям A-A на фиг. 1, иллюстрирующий принцип пассивного положения лопастей с одной стороны вала и активного положения лопастей с другой, чтобы вызвать вращение ветряной мельницы в заданном направлении,

Фиг. 4 представляет собой схематический контур ведущего колеса согласно изобретению, а

– фиг. 5 представляет собой вид в разрезе всего устройства, показанного в конфигурации, адаптированной для вращения по часовой стрелке.

Подробное описание настоящего изобретения следует ниже со ссылкой на прилагаемые чертежи, на которых одинаковые элементы обозначены одинаковыми ссылочными буквами и цифрами.

РИС. 1–5 иллюстрируют конструкцию ветряной мельницы. ИНЖИР. 1 показан основной полый вертикальный вал 1 , несущий ряд крыльев 26 . Главный вал 1 поддерживается между нижней пластиной основания 25 и верхней пластиной основания 18 , соединенными друг с другом посредством ряда периферийных стоек 5 . Каждое крыло 26 состоит из двух лопаток 27 с обеих сторон вала 1 . Каждая лопасть 27 включает в себя опорную раму 40 с одной или несколькими вертикальными периферийными стойками 5 , каждая стойка поддерживает вертикальную лопасть 28 .Свободный конец каждого лезвия , 28, закрывает соседнюю периферийную стойку 5 , так что эти лезвия расположены так, чтобы нависать друг над другом, как у рыбьей чешуи.

Рама 40 состоит из чередующихся прерывистых полых и твердых элементов, таких как полые и герметичные трубы, для создания внутреннего змеевидного воздушного канала для подачи теплого воздуха. В частности, рама 40 включает ряд полых вертикальных секций 2 , снабженных петлями для шарнирно поддерживающих лопаток 28 и соединенных полыми Т-образными соединителями 21 с рядом герметичных труб 4 , чередующихся с полыми. трубы 3 .В результате создается извилистый путь от входа 41 в нижней части каждой рамы в точке ее соединения с внутренней полой частью вала 1 на всем протяжении всей геометрии рамы 40 оканчивается отверстием 42 на верхнем периферийном углу рамы. Предусмотрены средства оттаивания для подачи теплого воздуха через трубу 19 внутрь вала 1 , поэтому этот теплый воздух будет циркулировать по каждой раме 40 , чтобы нагреть его в зимние месяцы и предотвратить образование льда и неисправности устройства.В качестве таких средств размораживания можно использовать внешний вентилятор и нагреватель для подачи теплого воздуха в трубу , 19, (не показаны на чертежах). Необязательный ответвленный участок 15 трубы 19 вводит теплый воздух в другие части устройства, как описано ниже.

Каждая лопасть 28 поддерживается в раме 40 таким образом, что она может свободно качаться между одним из двух рабочих положений в зависимости от направления ветра:

• • активное положение вдоль рамы и перпендикулярно по ветру, как показано в правой части фиг.1, и
  • в пассивном положении вдали от рамы и параллельно ветру, как показано в левой части этого чертежа.

Поскольку лопасти одной лопасти прикреплены к раме этой лопатки на стороне, противоположной стороне противоположной лопатки, ветер, дующий с любого направления, заставил бы половину лопастей одной лопасти качаться в их активном состоянии. положение, в то время как другая половина лопастей на противоположной лопасти будет качаться в соответствующем пассивном положении.Это, в свою очередь, приводит к существенной разнице в площади поперечного сечения одной лопасти и другой лопасти, подверженной ветру. В результате будет вращаться все крыло, приводимое в движение лопаткой с лопастями, находящимися в активном положении. Эта компоновка дополнительно проиллюстрирована на фиг. 3 .

Следующее усовершенствование конструкции, описанное здесь, является попыткой создать условия низкого давления на стороне лопасти, не подверженной ветру. Каждое лезвие 28 содержит прорезь 29 вдоль своей нижней части (см. ФИГ.2), и в нем сформирован ветровой отводчик для направления потока воздуха, проходящего через прорезь 29, , в направлении вверх вдоль стороны лопасти, не подверженной ветру. Этот поток воздуха снижает давление вблизи той стороны лопасти, создавая эрлифтный эффект, близкий к эффекту крыльев самолета. В результате увеличивается общий перепад давления между стороной лопасти, подверженной ветру, и противоположной стороной, открытой для восходящего потока воздуха.Это дополнительно увеличивает эффективность выработки энергии устройством по настоящему изобретению.

Общий вид ветряной мельницы, показанной на фиг. 1 может использоваться для управления любым количеством полезных нагрузок, таких как генератор электроэнергии, воздушный компрессор и воздушная турбина, или какое-либо другое устройство, перекачивающее воздух в воздушный аккумулятор и т. Д. Однако, чтобы сделать его еще более полезным, предусмотрены сделаны для уменьшения пиков вращения, вызываемых порывами ветра, как это будет теперь описано более подробно.

В частности, ветряная мельница согласно настоящему изобретению оснащена средством регулировки центробежной скорости, использующим возрастающие уровни центробежных сил, когда вращение вала 1 усиливается.

Наиболее предпочтительная конфигурация ветряной мельницы по настоящему изобретению состоит из всех ранее описанных элементов, расположенных так, что полый главный вал 1 приспособлен для вращения маховика 20 , расположенного под крыльями 26 .Вал 1 поддерживается с возможностью вращения между нижним основанием 25 и верхним основанием 18 в соответствующем верхнем подшипнике 23 и нижнем подшипнике 23 ‘. Нижний упорный подшипник вала установлен в нижнем кожухе 30 таким образом, что вал 1 расположен над кожухом 30 .

Важно отметить, что маховик 20 прикреплен к валу 1 через шарнир, имеющий ряд вертикальных зубцов и канавок 24 , так что он может перемещаться вертикально вверх и вниз до некоторой ограниченной степени вдоль главного вала 1 , но по-прежнему находиться в зацеплении с ним и принимать оттуда силы вращения.В результате маховик 20, подвешен вертикально и поддерживается только рядом ведущих колес 8 , как будет более подробно описано ниже. Таким образом, весь вес маховика 20 приходится на ведущие колеса 8 .

Ряд радиально направленных горизонтальных валов привода полых грузов 6 поддерживается с возможностью вращения между соответствующими опорами 22 . Хотя фиг. На фиг.5 показан один такой приводной вал нагрузки, специалисты в данной области техники поймут, что устройство согласно изобретению может использовать более одного такого вала.Каждый приводной вал 6 нагрузки снабжен прикрепленным к нему активным ведущим колесом 8 . Важно отметить, что каждое активное ведущее колесо 8 может скользить по всей длине приводного вала горизонтальной нагрузки 6 , поскольку его шпонка 11 скользит внутри канавки 33 вала 6 , см. Фиг. 4 . Шпонка 11 выступает внутрь вала 6 и имеет отверстие, приспособленное для подсоединения к кабелю 13 , сделанному из проволоки или троса.Следовательно, натягивание троса 13 приведет к перемещению ведущего колеса 8 ближе к центру вращения всего механизма.

Каждый приводной вал 6 нагрузки также снабжен возвратной пружиной 12 , показанной внутри него, хотя в этом раскрытии также предусмотрены другие места расположения пружины. В качестве альтернативы, грузы можно использовать со шкивами для выполнения той же функции, которая описана ниже. Каждая пружина предназначена для противодействия натяжению троса 13 и перемещения ведущего колеса 8 назад к периферии устройства.Когда трос 13 не натягивается, конструкция приспособлена для размещения ведущего колеса 8 в наиболее вытянутом в радиальном направлении положении полностью по направлению к внешним краям маховика 20 .

Ведущее колесо 8 вращается маховиком 20 с фрикционным контактом между ними. Для уменьшения силы сопротивления на ведущем колесе 8 при его перемещении вдоль маховика 20 внутрь и из его центра с помощью троса 13 каждое ведущее колесо 8 снабжено контактным слоем 9 состоящий из нескольких роликов или валиков малого диаметра 31 .Эти ролики предпочтительно ориентированы таким образом, чтобы их ось вращения 32, была параллельна плоскости маховика и перпендикулярна его радиусу. Ролики служат подшипником для перемещения ведущего колеса 8 в центр вращения ветряной мельницы и из него. В то же время ролики 31 сконструированы так, чтобы не мешать фрикционной передаче крутящего момента от маховика 20 на ведущее колесо 8 и далее на горизонтальный вал 6 .Вал привода нагрузки 6 может быть дополнительно подключен к любой полезной нагрузке, как описано выше.

Трос 13 соединяет шпонку 11 ведущего колеса 8 через ряд шкивов 14 с внутренней частью главного вала 1 , а затем с верхней частью средства регулировки скорости. Эти средства дополнительно содержат верхнюю полую трубу 16 , содержащую груз для регулирования скорости 17 , установленный в ней с возможностью скольжения.Вес 17, выбран таким образом, что, когда центробежная сила толкает его к периферии устройства, тяговому усилию на тросе 13 противодействует сила сжатой пружины 12 , чтобы привести ведущее колесо 8 в правильном радиальном положении.

Из-за того, что главный вал 1 постоянно вращается во время работы устройства, кабельное соединение 10 вставлено по длине кабеля 13 внутри вала 1 для обеспечения возможности его верхней части, чтобы вращаться вокруг своей нижней части.Дополнительный кабельный соединитель 10 вставляется ключом 11 . Конструкция такого кабельного соединения широко известна и может включать в себя обычное шаровое или угловое соединение.

Если только один приводной вал с горизонтальной нагрузкой 6 используется для получения энергии от ветряной мельницы согласно изобретению, необходимо обеспечить по крайней мере еще один пассивный приводной горизонтальный вал без нагрузки с постоянно закрепленным свободно вращающимся пассивным ведущим колесом для поддержки маховик 20 устройства в балансе.Использование двух таких валов является предпочтительным, а разделение всех трех валов одинаково под углом 120 градусов друг к другу является наиболее предпочтительной компоновкой, как показано на фиг. 5 . Когда два или более горизонтальных вала 6 используются для привода некоторых полезных нагрузок, каждый приводной вал предпочтительно снабжен своим собственным средством регулировки скорости.

При использовании ветряная мельница по настоящему изобретению подключается к электросети через дополнительный блок управления, позволяющий ей подавать электрическую мощность только тогда, когда обнаружено, что доступное напряжение падает ниже заданного уровня.Мельница предпочтительно предназначена для использования в городских условиях. Лучше всего разместить его так, чтобы он подвергался воздействию максимальной интенсивности ветра, доступной в данной местности, например, на крыше здания. При наличии ветра лопасти одной лопасти принимают пассивное положение, а лопасти другой лопатки принимают активное положение. Вращение вала 1 инициирует движение маховика 20 , который, в свою очередь, начинает вращение ведущего колеса 8 , расположенного сначала полностью на периферии приводного вала нагрузки 8 .Предполагая достаточно постоянную скорость ветра, маховик 20, равномерно передает крутящий момент на ведущее колесо 8 и дополнительно вызывает вращение приводного вала 6 нагрузки.

Когда встречает порыв ветра, скорость вращения главного вала 1 временно увеличивается, в результате чего центробежные силы преодолевают силу сжатия пружины от пружины 12 . В свою очередь груз 17, перемещается от центра вращения к периферии устройства.Это вызывает развитие тягового усилия на тросе 13 , которое передается через полый вал 1 и шкивы 14 на ведущее колесо 8 , заставляя его перемещаться при вращении к центру вращения устройство. Силе тяги противодействует сжатие пружины 12 , так что ведущее колесо 8 перемещается в некоторую среднюю точку равновесия, определяемую балансом между действием пружины 12 и действием центробежной силы груза. 17 .В этом среднем положении ведущее колесо , 8, подвергается вращающемуся движению маховика 20, с меньшим радиусом, так что его скорость вращения снижается и поддерживается достаточно близкой к скорости до порыва ветра. Скорость вращения ведущего колеса 8 поддерживается относительно постоянной, несмотря на увеличенную скорость вращения маховика 20 . Как только порыв ветра стихает, механизм перемещает ведущее колесо 8, обратно в желаемое положение на периферии маховика 20, .Следовательно, даже в условиях резких порывов ветра ветряная мельница по настоящему изобретению обеспечивает стабильную работу полезной нагрузки за счет уменьшения колебаний скорости ведущего колеса 8 .

Хотя изобретение здесь было описано в отношении конкретных вариантов осуществления, понятно, что эти варианты осуществления являются просто иллюстрацией принципов и приложений настоящего изобретения. Следовательно, следует понимать, что в иллюстративные варианты осуществления могут быть внесены многочисленные модификации и что могут быть разработаны другие устройства, не выходящие за рамки сущности и объема настоящего изобретения, как определено прилагаемой формулой изобретения.

Две вещи, которые необходимо дважды проверить при выборе кабелей для аккумуляторов – и многое другое

Кабель аккумулятора является одним из наиболее важных компонентов в системе управления аккумулятором. Высококачественные аккумуляторные кабели обеспечат подачу питания и предотвратят разряд аккумулятора, но только если они правильно подобраны, установлены и обслуживаются.

Есть две вещи, которые вы должны обязательно перепроверить при выборе кабелей для аккумуляторов.

Калибр

Кабель аккумулятора неправильного калибра является одной из наиболее распространенных проблем при неправильной установке и может представлять гораздо больший риск, чем некоторые думают.Слишком толстый срез провода может помешать правильному распределению тока. Слишком тонкая проволока может вызвать короткое замыкание и, в крайнем случае, вызвать возгорание моторного отсека. Чтобы избежать таких проблем, убедитесь, что диаграммы ампер и датчиков доступны для всех, кто участвует в процессе выбора. Вот несколько простых и исчерпывающих диаграмм, к которым вы можете обратиться:

Длина

Еще одним ключевым фактором является длина провода. При выборе длины вы должны учитывать падение напряжения или величину потери напряжения по длине автомобильного провода или кабеля.По мере увеличения длины провода электрическое сопротивление нарастает до тех пор, пока напряжение не падает ниже допустимого уровня. Падение напряжения можно рассчитать по закону Ома: Падение напряжения = ток в амперах x сопротивление в омах .

Провода большего калибра (более тонкие) будут иметь более высокую скорость падения, чем более короткие провода меньшего калибра (более толстые провода), потому что сопротивление провода зависит от его площади поперечного сечения на расстоянии.

Например, для 12-вольтовой системы постоянного тока, если ток нагрузки составляет 10 ампер, а расстояние до кабеля составляет 20 футов, падение напряжения будет равно 1.0% или 11,8 В на конце кабеля с аккумуляторным кабелем 4-го калибра. Использование калькуляторов сечения проводов или наших таблиц сечения проводов может облегчить определение падения напряжения.

Таким образом, не торопитесь, чтобы убедиться, что вы выбираете правильный калибр и длину кабеля аккумулятора – это принесет дивиденды в долгосрочной перспективе.

Еще о чем следует помнить

Еще одним важным фактором при выборе аккумуляторных кабелей является количество жил. Многожильные проводники состоят из нескольких металлических жил, связанных вместе в любом количестве конфигураций.Они намного более гибкие, чем сплошные проводники. Как показывает практика, чем больше количество жил, тем гибче будет кабель.

Также учитывайте внешнюю оболочку кабеля. Материалы ПВХ и сшитый полиэтилен, обычно используемые для изоляции кабелей аккумуляторных батарей, отлично подходят для герметичных аккумуляторных батарей, поскольку они жестче, чем оболочки из EPDM и неопрена. Дополнительная информация:

• ПВХ (винил) обеспечивает контролируемое пропускание кислорода и водяного пара, устойчивость к ультрафиолетовому излучению, морозостойкий, легкий и доступный по цене
• XLPE (сшитый полиэтилен) обеспечивает высокую химическую стойкость и влагостойкость и подходит для применения в условиях высоких температур / высокого напряжения
• EPDM (каучук) обеспечивает отличную устойчивость к факторам окружающей среды, таким как озон, УФ-излучение и общее атмосферное воздействие

Наконец, помните о рейтингах безопасности.Все варианты кабелей аккумуляторных батарей, предлагаемые Waytek, соответствуют спецификациям SAE J-1127, Ford и Chrysler для использования в автомобилях. Кроме того, аккумуляторный кабель SGR также соответствует стандартам огнестойкости UL-558 и UL-553.

Установка и обслуживание

После того, как вы выбрали кабель аккумулятора с правильными характеристиками для вашего приложения, убедитесь, что он надежно подсоединен к клемме аккумулятора. Неправильное соединение может поставить под угрозу работу аккумуляторной системы и является основной причиной большинства расплавленных клемм аккумуляторных батарей.Подбирая кабель правильного размера, используя правильно собранные кабельные разъемы и соблюдая правила технического обслуживания, вы сведете к минимуму возможность возникновения проблем.

Техническое обслуживание простое, но зачастую им пренебрегают: чтобы избежать коррозии клемм, периодически проверяйте кабели аккумулятора, чтобы убедиться, что они не потрескались с течением времени. Также следите за чистотой полюсов аккумулятора и удаляйте грязь с верхней части аккумулятора. Убедитесь, что ваши проушины плотно прикреплены к полюсам батареи, а вентиляционные колпачки на месте.

Следуя этим рекомендациям, вы можете защититься от неисправных соединений, которые могут снизить производительность аккумуляторной системы.

Если у вас есть дополнительные вопросы по выбору правильного кабеля аккумулятора для вашей установки, свяжитесь с нами; Если вам нужны кабели для аккумуляторов, зарядные устройства для аккумуляторов или разъединители, Waytek готов удовлетворить ваши потребности в управлении аккумуляторами.

Ознакомьтесь с широким ассортиментом высококачественных аккумуляторных кабелей Waytek:

• Аккумуляторные кабели SGR – с резиновой изоляцией и обычно используются в автомобилях, но их свойства делают их пригодными и для других отраслей промышленности.
• Аккумуляторные кабели SGT – используются в цепях стартера или заземления.
• SGX аккумуляторные кабели – используются в автомобильных стартерах или заземлениях аккумуляторных батарей, когда требуется устойчивость к истиранию, нагреванию и старению.
• Параллельно соединенные кабели аккумуляторных батарей – Кабели без путаницы имеют цветовую маркировку для облегчения определения полярности.

Комплекты термоусадочных горелок | Горелки для сварки кабелей Термоусадочные газовые горелки

Комплекты термоусадочной горелки

Комплекты газовых термоусадочных горелок серии Sievert Pro для стыковки кабелей соответствуют высоким стандартам для выполнения профессиональных термоусадочных работ на кабельных установках низкого, среднего и высокого напряжения 11 кВ-33 кВ – это включает применение тепла к тонким, средним и толстостенные термоусадочные трубки и компоненты, такие как кабельные отводы и кабельные заглушки при установке низковольтных соединений и концевых муфт высокого напряжения до 33 кВ .

Комплекты газовых горелок для стыковки поставляются в прочных ударопрочных футлярах для переноски для защиты и безопасного хранения всех компонентов при работе в часто сложных рабочих местах, таких как кабельные траншеи и подстанции – термоусадочные газовые горелки также используются для установки Втулки для ремонта кабеля для ремонта повреждений оболочки .

См. Также ➡ Термоусадочные муфты | Термоусадочные муфты

Комплект термоусадочной горелки

Содержание

Газовые резаки среднего и высокого напряжения Горелки

В приведенных ниже таблицах представлены все продукты в комплекте термоусадочной горелки, подходящие для задач обогрева кабельных соединений, выполняемых низковольтными высоковольтными кабелями – каждая газовая горелка включает в себя шланг высокого давления длиной 4 метра, регулятор, идеальную головку газовой горелки 38 мм и 50 мм. для термоусадки и концевой заделки из термоусадочных деталей и трубок.

Во избежание перегрева и повреждения термоусадочных трубок, соединений и концевых муфт из-за вздутия следует соблюдать следующие правила:

• Убедитесь, что газовая термоусадочная горелка используется в хорошо вентилируемых помещениях
• Отрегулируйте газовую горелку для получения мягкого голубого пламени с желтым наконечником
• Следует избегать образования синего пламени, напоминающего карандаш, при соединении и заделке кабелей
• Держите газовую горелку направленной в направлении усадки для предварительного нагрева трубок
• Поддерживайте постоянное движение пламени, чтобы избежать ожога термоусадочного материала
• Фуговальные станки должны усадить термоусадочную трубку в положении, рекомендованном в инструкции по установке.

Зиверт 721511

Комплект фуговальных станков, заказанный согласно Sievert 721511, включает:

В комплект входит:

• 4 горелки Promatic
• 1 x Ручка Promatic
• Регулятор POL
• Шланг для пропанового газа

На фото напротив – на этой фотографии, предоставленной Центром обучения сварщиков , показан стажер, выполняющий установку термоусадочных муфт MV с использованием несоответствующей и неподходящей газовой горелки.Интенсивность и локальный перегрев, создаваемый газовой горелкой для полупроводниковой термоусадочной трубки , отчетливо виден – обратите внимание на поверхностное повреждение черных термоусадочных трубок, эффект «пузырей» и «пузырей» со временем приведет к тому, что концы кабеля будут закрываться выйдет из строя, если фуговальный станок не использует подходящие термоусадочные нагревательные инструменты.

комплектов факела сокращения жары для кабельных соединителей

Термоусадочные кабельные соединения Газовая горелка

Ознакомьтесь с полным ассортиментом инструментов для соединения кабелей для снятия изоляции и подготовки силовых кабелей низкого, среднего и высокого напряжения, включая полимерные кабели 11 кВ, 33 кВ, 66 кВ и 132–400 кВ с изоляцией из сшитого полиэтилена или EPR и склеенных / отслаиваемых полупроводниковых экранов кабелей.

Таблицы данных

% PDF-1.5 % 4487 0 obj> эндобдж xref 4487 236 0000000016 00000 н. 0000011196 00000 п. 0000005016 00000 н. 0000011380 00000 п. 0000011417 00000 п. 0000012028 00000 п. 0000012166 00000 п. 0000012309 00000 п. 0000012452 00000 п. 0000012590 00000 н. 0000012733 00000 п. 0000012871 00000 п. 0000013014 00000 п. 0000013156 00000 п. 0000013293 00000 п. 0000013435 00000 п. 0000013577 00000 п. 0000013715 00000 п. 0000013855 00000 п. 0000013993 00000 п. 0000014136 00000 п. 0000014274 00000 п. 0000014417 00000 п. 0000014560 00000 п. 0000014698 00000 п. 0000014841 00000 п. 0000014979 00000 п. 0000015122 00000 п. 0000015265 00000 п. 0000015408 00000 п. 0000015544 00000 п. 0000015679 00000 п. 0000015822 00000 п. 0000015965 00000 п. 0000016107 00000 п. 0000016249 00000 п. 0000016392 00000 п. 0000016535 00000 п. 0000016678 00000 п. 0000016820 00000 н. 0000016963 00000 п. 0000017106 00000 п. 0000017249 00000 п. 0000017392 00000 п. 0000017535 00000 п. 0000017678 00000 п. 0000017821 00000 п. 0000017964 00000 п. 0000018106 00000 п. 0000018207 00000 п. 0000018931 00000 п. 0000019740 00000 п. 0000019912 00000 п. 0000020528 00000 п. 0000021240 00000 п. 0000021354 00000 п. 0000022087 00000 п. 0000022888 00000 п. 0000023602 00000 п. 0000024380 00000 п. 0000025151 00000 п. 0000025991 00000 п. 0000026739 00000 п. 0000027538 00000 п. 0000035450 00000 п. 0000044439 00000 п. 0000044499 00000 н. 0000044607 00000 п. 0000044716 00000 п. 0000044859 00000 н. 0000044914 00000 п. 0000045188 00000 п. 0000045243 00000 п. 0000045357 00000 п. 0000045412 00000 п. 0000045513 00000 п. 0000045568 00000 п. 0000045734 00000 п. 0000045789 00000 п. 0000045930 00000 п. 0000045985 00000 п. 0000046102 00000 п. 0000046157 00000 п. 0000046258 00000 п. 0000046313 00000 п. 0000046491 00000 п. 0000046546 00000 п. 0000046667 00000 п. 0000046813 00000 п. 0000046987 00000 п. 0000047102 00000 п. 0000047233 00000 п. 0000047407 00000 п. 0000047540 00000 п. 0000047649 00000 п. 0000047825 00000 п. 0000048000 00000 н. 0000048121 00000 п. 0000048303 00000 п. 0000048426 00000 п. 0000048558 00000 п. 0000048743 00000 п. 0000048854 00000 п. 0000048977 00000 н. 0000049155 00000 п. 0000049297 00000 п. 0000049453 00000 п. 0000049615 00000 п. 0000049723 00000 п. 0000049861 00000 п. 0000050010 00000 п. 0000050142 00000 п. 0000050275 00000 п. 0000050394 00000 п. 0000050540 00000 п. 0000050699 00000 п. 0000050817 00000 п. 0000050943 00000 п. 0000051081 00000 п. 0000051223 00000 п. 0000051346 00000 п. 0000051477 00000 п. 0000051617 00000 п. 0000051751 00000 п. 0000051889 00000 п. 0000052023 00000 п. 0000052155 00000 п. 0000052287 00000 п. 0000052413 00000 п. 0000052554 00000 п. 0000052698 00000 п. 0000052818 00000 п. 0000052937 00000 п. 0000053065 00000 п. 0000053215 00000 п. 0000053360 00000 п. 0000053507 00000 п. 0000053669 00000 п. 0000053840 00000 п. 0000054009 00000 п. 0000054172 00000 п. 0000054336 00000 п. 0000054492 00000 п. 0000054635 00000 п. 0000054775 00000 п. 0000054922 00000 п. 0000055085 00000 п. 0000055236 00000 п. 0000055384 00000 п. 0000055545 00000 п. 0000055704 00000 п. 0000055840 00000 п. 0000055980 00000 п. 0000056128 00000 п. 0000056269 00000 п. 0000056410 00000 п. 0000056543 00000 п. 0000056745 00000 п. 0000056907 00000 п. 0000057047 00000 п. 0000057176 00000 п. 0000057310 00000 п. 0000057432 00000 п. 0000057560 00000 п. 0000057736 00000 п. 0000057858 00000 п. 0000058014 00000 п. 0000058165 00000 п. 0000058335 00000 п. 0000058504 00000 п. 0000058654 00000 п. 0000058776 00000 п. 0000058934 00000 п. 0000059080 00000 п. 0000059217 00000 п. 0000059357 00000 п. 0000059528 00000 п. 0000059648 00000 н. 0000059773 00000 п. 0000059938 00000 н. 0000060071 00000 п. 0000060201 00000 п. 0000060326 00000 п. 0000060490 00000 н. 0000060657 00000 п. 0000060791 00000 п. 0000060925 00000 п. 0000061068 00000 п. 0000061239 00000 п. 0000061397 00000 п. 0000061616 00000 п. 0000061779 00000 п. 0000061911 00000 п. 0000062045 00000 п. 0000062206 00000 п. 0000062337 00000 п. 0000062481 00000 п. 0000062609 00000 п. 0000062759 00000 п. 0000062916 00000 п. 0000063119 00000 п. 0000063266 00000 п. 0000063404 00000 п. 0000063535 00000 п. 0000063665 00000 п. 0000063794 00000 п. 0000063923 00000 п. 0000064061 00000 п. 0000064202 00000 н. 0000064359 00000 п. 0000064523 00000 п. 0000064688 00000 п. 0000064820 00000 н. 0000064946 00000 п. 0000065076 00000 п. 0000065230 00000 п. 0000065357 00000 п. 0000065480 00000 п. 0000065622 00000 п. 0000065766 00000 п. 0000065944 00000 п. 0000066072 00000 п. 0000066237 00000 п. 0000066381 00000 п. 0000066594 00000 п. 0000066723 00000 п. 0000066913 00000 п. 0000067052 00000 п. 0000067182 00000 п. 0000067330 00000 п. 0000067525 00000 п. 0000067691 00000 п. 0000067865 00000 п. 0000068001 00000 п. 0000068145 00000 п. 0000068316 00000 п. трейлер ] >> startxref 0 %% EOF 4489 0 obj> поток xW!

NF-388 Универсальный сетевой кабельный тестер Tracker Tracer с 8 разъемами на дальнем конце для тестирования Ethernet LAN Телефонный провод Коаксиальный USB-кабель Тестирование и измерения Сетевые и кабельные тестеры Powderhousebend.com

NF-388 Универсальный тестер сетевого кабеля Tracker Tracer с 8 разъемами на дальнем конце для тестирования Ethernet LAN Телефонный провод USB-коаксиальный кабель: бизнес, промышленность и наука. NF-388 Универсальный тестер сетевого кабеля Tracker Tracer с 8 разъемами на дальнем конце для тестирования Ethernet LAN Телефонный провод USB-коаксиальный кабель: бизнес, промышленность и наука. Набор продуктов, состоящий из основного тестера, приемника и 8 удаленных идентификаторов.。 Несколько портов тестера, RJ45, RJ45 Loopback, RJ11 и BNC. 。 Динамическая калибровка длины кабеля и измерение длины。 Поисковый кабель с 8 пассивными тестовыми разъемами на дальнем конце (ID 1- ID 8)。 Отслеживание и проверка 5E, 6E, USB-кабель, коаксиальный кабель и телефонная линия, обрыв цепи,。 Характеристики。 тестовые гнезда на дальнем конце (ID1 ~ ID) включены Несколько портов тестера (RJ5, RJ5 Loopback, RJ11 и BNC)。 Выполните проверку целостности кабеля быстро и легко。 Отслеживание и проверка 5E, 6E, кабеля USB, коаксиального кабеля и телефонная линия, обрыв цепи, короткое замыкание, перемычка, обратное соединение или перекрестные помехи。 Определение ошибок проводки или подключения。 Определение длины кабеля и расстояния разомкнутой цепи и короткого замыкания。 Динамическая калибровка длины кабеля и измерение длины с точностью до 97 %。 Большой ЖК-дисплей с подсветкой。 Портативный с длительным сроком службы батареи (режим ожидания более 50 часов)。 Автоматическое отключение с задержкой времени。 Измерение длины и сопряжение с распознавателем на дальнем конце или без него。 Кабель для определения местоположения с пассивными тестовыми разъемами на дальнем конце ( ID 1- ID)。 F Распознаватель ar-end с голосовыми подсказками。 Функция самопроверки и автокомпенсация любых изменений емкости аккумулятора или температуры окружающей среды design Конструкция сторожевого таймера программного обеспечения одноплатного компьютера и надежная работа。 Один комплект в комплекте。 1 основной тестер Remote 1 приемник。 удаленные идентификаторы с тестовыми разъемами на дальнем конце ID1 ~ ID。 1 наушник。 кабели。 1 сумка для переноски。 1 инструкция по эксплуатации。 Стандартная заводская упаковка。。。。

NF-388 Универсальный тестер сетевого кабеля Tracker Tracer с 8 разъемами на дальнем конце для тестирования Ethernet LAN Телефонный провод USB коаксиальный

Qwed Коврик для йоги, коврик для фитнеса, нескользящий утолщенный, расширенный и удлиненный на 2 метра, подходит для мужчин и женщин, отличные домашние фитнес-спортивные гимнастические упражнения, гипсокартон, гипсокартон, подъемник 11 футов, подъемник для гипсокартона, рицинус, сверхмощная гипсокартонная панель, – w / 3yr Rescu3® Гарантийное отверстие, длина 10 метров, желтый 1 Шланг Layflat для тяжелых условий эксплуатации 1/4, 32 мм, упаковка 1 шт., Карта источника PG16 Кабельный ввод 7–12 мм Проволочное отверстие Водонепроницаемый нейлоновый шарнир Регулируемая контргайка с шайбой, черная 5 шт.Диаметр резания 18 мм, диаметр хвостовика 16 мм, длина лезвия 32 мм, общая длина 92 мм 1 шт. 18 × 16 × 32 × 92 Фреза с прямым хвостовиком из быстрорежущей стали с четырьмя канавками для обработки твердых материалов. Tracer5415AN 50A 12/24/36 / 48VDC EPEVER Tracer-AN MPPT Контроллер заряда Контроллер заряда от солнечной батареи 12V / 24/36 / 48V Auto Work. Адаптер питания MyVolts 9V премиум-класса для Великобритании, совместимый с педальным блоком питания Electro-Harmonix Green Russian Big Muff Fuzz Effects. Каждый размер от 1 мм 1 мм Сверло с твердосплавным наконечником Стандартная длина Концевая фреза / шлицевое сверло Инструмент Europa 16 мм Твердосплавные концевые фрезы с 4 канавками.ICQUANZX Конденсатор потолочного вентилятора 2 провода для рабочего конденсатора электродвигателя настенного вентилятора CBB61 10 мкФ 450 В 50/60 Гц 3 Уп. Инкубаторы Savlot Яйца Малый полуинтеллектуальный инкубатор для яиц с прозрачной крышкой Контроль температуры 7 решеток Автоматический инкубатор для яиц. Карта источников 27-51 мм Хомут для шланга с червячной передачей 304 Хомут для топливопровода из нержавеющей стали 10 шт.

Розничная торговля

Powder House предлагает самый большой выбор лыж, досок, ботинок и креплений в Центральном Орегоне от ведущих производителей отрасли.

Аренда

Наш новый прокат горнолыжных лыж включает более 100 демонстрационных лыж. Мы также сдаем в аренду сноуборды, беговые лыжи и снегоступы взрослых и молодежных размеров.

Услуги

Центр настройки и ремонта мирового класса от лыжника до гонщика. Возможна ночная настройка и восковая эпиляция.

Лента Facebook
