Виды кабеля – КВИН

#квин_кабель #kvin_cable

Кабельная промышленность выпускает большое разнообразие Кабельно-проводниковой продукции (далее КПП). Все виды имеют специальное назначение, позволяющее решать те или иные производственные задачи.

Самое общее деление КПП можно сделать по принципиальному назначению того или иного кабеля:

• Кабель для передачи энергии.
• Кабель для передачи сигнала.
• Комбинированные кабели (передают и сигнал и энергию).

В зависимости от сферы применения КПП можно разделить:

 Кабели и провода силовые – предназначены для передачи энергии в осветительных и силовых электроустановках.

 Контрольные кабели – применяют для обеспечения питания электротехнического оборудования и, дополнительно, для создания цепи контроля.

 Кабели и провода связи

– предназначены для передачи сигнала. В свою очередь делятся:

• Кабели дальней связи – передача высокочастотного сигнала.
• Кабели местной (зоновой) связи – передача низкочастотного сигнала.

 Радиочастотные кабели – применяют для связи меду отдельными радиотехническими устройствами.

 Волоконно-оптический кабель – Кабель на основе волоконных световодов, предназначенных для передачи оптических сигналов в линиях связи.

Специальные виды КПП – кабели, предназначенные для решения узкоспециализированных задач в различных отраслях промышленности.

• Кабели для погружных электронасосов (Нефтяная отрасль).
• Кабели шахтные (Горнорудная промышленность)
• Кабели для сигнализации и блокировки (РЖД)
• Провода и кабели авиационные.
• Кабели и провода судовые.
• Кабели и провода для подвижного состава (РЖД).
• Провода неизолированные для воздушных ЛЭП (Энергетика).
• Греющий кабель. (Строительство)

Все это далеко не полный перечень разновидностей КПП!

Присоединяйтесь к нам в социальных сетях, чтобы не упускать полезные знания от Кабельного центра. Если у вас есть, что добавить по теме, не стесняйтесь.

Виды кабелей и их различия

Монтаж электрического оборудования невозможен без применения различных проводов и кабелей. Современные электротехнические кабели изготавливают из меди, реже из алюминия. Применение медных жил кабеля обусловлено меньшим удельным сопротивлением меди, по сравнению с алюминием или другими металлами. Существуют металлы и с меньшим удельным сопротивлением, например серебро, однако их стоимость куда выше стоимости меди и для массового применения они не используются. По структуре кабели выпускаются с жилой, составленной из множества проволочек, или с цельной жилой. Структура жил кабеля определяет его гибкость.

Существует стандартная маркеровка жил кабелей: для жилы РЕ – желто-зеленая изоляция, для жилы N – голубая или белая изоляция с голубой полосой, а изоляция фазных жил выполняется чисто белой.
Далее рассмотрим основные марки применяемых кабелей и проводов при электромонтаже.

1 Кабель марки ВВГ

Маркировка электротехнического кабеля ВВГ (зарубежный аналог кабель марки NYM) означает, что жилы кабеля гибкие, изоляция жил и внешняя изоляция кабеля выполнена из поливинилхлорида. Кабель ВВГ выполняется с медными жилами, кабель АВВГ – с алюминиевыми. Применение: внутренний монтаж электрической проводки. Также выпускаются кабели ВВГ с неспособностью изоляции распространять горение (маркировка «НГ»), низким уровнем образования дыма при воздействии открытого пламени (маркировка «LS») и с возможностью выдерживать воздействие огня несколько минут (маркировка «FR»).

2 Кабель (провод) марки СИП

СИП – самонесущий изолированный провод. Отличительной особенностью кабеля марки СИП является увеличенная механическая прочность кабеля, способного выдерживать существенные механические нагрузки. Кроме того, изоляция кабеля выполняется из сшитого полиэтилена, на который не воздействуют прямые солнечные лучи и атмосферные осадки. Применение кабеля СИП: наружная электропроводка, выполнение ответвлений от ЛЭП. Жилы кабеля СИП – алюминиевые, сечением от 16 кв. мм. до 150 кв. мм.

3 Кабель (шнур) марки ПВС

ПВС – медный провод с многопроволочными жилами в изоляции из поливинилхлорида соединительный. Кабель ПВС благодаря многопроволочной структуре жил кабеля обладает хорошей гибкостью. Однако в этом заключается и недостаток кабеля ПВС – необходимость применения специальных приспособлений для соединения кабеля или лужение.

4 Кабель (шнур) марки ШВВП

ШВВП – кабель с медными многопроволочными жилами в виниловой изоляции с сечением до 0,75 кв. мм. Применение кабеля: бытовые удлинители малой мощности, слаботочные системы электроснабжения.

5 Кабель марки КГ

Кабель КГ – гибкий кабель с медными многопроволочными жилами сечением до 240 кв. мм. и резиновой изоляцией. Применение кабеля: удлинители, подвод питания к электрическим кранам в помещении и на открытом воздухе.

Разные виды кабелей: характеристики, преимущества и недостатки

Разные виды кабелей: характеристики, преимущества и недостатки

Сегодня в быту и в промышленности применяются как традиционные виды кабеля с изоляционным слоем из пропитанной бумаги, так и с изоляцией из поливинилхлоридного пластиката.

Но гораздо большей популярностью в последние годы пользуется силовой кабель с изоляцией из сшитого полиэтилена. Именно такой вид кабельной продукции выпускается сейчас многими фирмами. Каждый из перечисленных кабелей отличается высокими диэлектрическими показателями, но в каждой конкретной ситуации должен применяться какой-то конкретный вид, что напрямую зависит от его эксплуатационных характеристик.

Рассмотрим каждый вид кабеля, выявляя его преимущества и те качества, которые можно отнести в разряд недостатков.

БПИ — кабель, имеющий в своем составе бумажный слой со специальной пропиткой, являющийся неплохим диэлектриком, может быть проложен даже во влажном грунте или под водой. Однако, чтобы бумага не промокла в результате радиального проникновения воды под оболочку кабеля, в конструкцию провода внедряют защитную оболочку из металла (как правило, свинца). Кроме того, в строении данного вида кабеля существенную роль играют стальные ленты — покров из них становится надежной защитой от прогибаний и повреждений в процессе прокладки кабеля. Секторная форма жил (в отличие от круглой), которая применяется в БПИ, уменьшает диаметр изделия, а это порой очень важно. Но, несмотря на целый набор положительных качеств, такой тип кабеля не может быть проложен на вертикальных или приподнятых участках, так как масляный состав имеет свойство стекать, вследствие чего кабель быстро устаревает и постепенно разрушается.

Кабель ВВГ, NYM, АВББШВ, АВВГ, ВББШВ относится как раз к такому классу.

Переходим к еще одному популярному у потребителя виду кабеля — ПВХ-пластикатовому. Одним из главных преимуществ этого материала является его негорючесть, что становится причиной частого использования такого кабеля в огнеопасных условиях и помещениях, где возможен риск взрыва. Также плотная оболочка предохраняет провод от механических повреждений. К недостаткам ПВХ-пластика относят его сниженные диэлектрические характеристики.

И вот наш обзор, наконец, коснулся кабеля XLPE, с составе которого содержится изоляционный слой из сшитого полиэтилена. Он, благодаря своей термоактивности, выдерживает колоссальные температурные нагрузки и напряжение в пределах 10 — 35 кВ. В настоящее время этот вид кабельной продукции набирает популярность, хотя скептически настроенные люди считают, что пока рано говорить о данном виде кабеля как об одном из самых лучших. Прокладка кабеля с изоляцией XLPE возможна практически в любых помещениях и условиях.

Подытоживая наш небольшой обзор, стоит отметить, что выбор в пользу того или иного типа силового кабеля должен быть аргументирован целым набором причин. Всё: условия работы, возможность прокладки, тип помещения, воздействие среды, природных явлений и еще много других факторов, – должно быть учтено.

подробный обзор видов и применения

Важной частью силовых кабелей выступают токопроводящие жилы.

От материала их изготовления, количества и строения зависят возможности и сферы применения кабельной продукции. Поэтому на жилы силовых кабелей необходимо обращать особое внимание при выборе. От этого зависит, будут ли выполнены поставленные задачи по электрификации конкретного объекта или оборудования.

Зачем нужны жилы в кабеле

Основное назначение жил – проведение тока. По этой причине их и называют токопроводящими. По цвету, токопроводящие жилы могут быть разными. В отдельную категорию относят жилы заземления, которые имеют уменьшенную площадь сечения. Их размещают между другими жилами и маркируют желто-зелёным цветом. Маркировка применяется и к остальным жилам, чтобы было удобнее определять их фазировку. По цвету электромотажник сразу определяет, куда нужно подсоединить провод без дополнительных манипуляций(«прозвонки») и временных затрат. Традиционные цвета маркировки: Кабели силовые согласно ГОСТ 31996-2012, провода установочные должны соответствовать ГОСТ 31947-2012.

• Желто-зеленый – в таком цвете выполняется защитный проводник (PE).
• Синий – «нулевой» (N), должен соответствовать одинаковому сечению основных фазных жил; в некоторых случаях может использоваться как жила «зануления» или заземления;
• Белый/серый, черный/коричневый – такими делают изоляцию фазных;

Как и из каких материалов делают жилы

В большинстве кабелей жилы имеют одинаковую конструкцию – из одной цельной проволоки большого диаметра или из нескольких более тонких, переплетенных между собой. В последнем случае жила приобретает более значительную гибкость. Чем больше проволок в жиле, тем легче они гнутся. Этот фактор имеет значение при применении кабеля в строительстве, промышленности, быту

и любых других сферах. К примеру, в стенах можно проложить проводник с однопроволочной жилой, поскольку здесь она не будет подвергаться постоянным изгибам. Для замены сетевого шнура у электрических приборов лучше уже многопроволочные жилы, поскольку они лучше поддаются изгибам.

Разница заключается в форме жил, которые могут быть секторными или круглыми. По материалу делят на два класса: медные и алюминиевые. Выбор меди и алюминия обусловлен тем, что это дешевые цветные металлы, оптимально подходящие по своим характеристикам для производства кабельной продукции. Можно, конечно, изготовить кабель из золота, но цена его будет запредельной.

Кабельные и медные жилы различаются методикой изготовления:

• Медные. Для установочного провода ПуВ(ПВ1) до площади поперечного сечения 16 мм² производятся по 1 кл гибкости – однопроволочными, от 25 до 150 мм кв. по второму гибкости классу. Для провода ПуГВ от 0,5 – 150,00 мм кв по 5-му классу гибкости. Провод установочный – ПВ 3 – по 3-му кл. гибкости.
• Алюминиевые. Здесь дело обстоит немного иначе. До площади поперечного сечения 16 мм² состоят из одиночной проволоки, сечение от 25-240 мм² – состоят от 7 – 37 проволок. ГОСТом установлена буквенная маркировка, по которой можно определить, что в основе – медь или алюминий. Кабель силовой с алюминиевыми жилами имеет в обозначении букву «А», которая стоит на первом месте. Пример – марка АВВГ. На первом месте есть буква «А», что указывает на «алюминиевый». Другие примеры марок силового кабеля с алюминиевыми жилами:
• ААБл,
• АВБбШв,
• АВВГнг(А),
• АВВГнг(А)-LS.

Если буквы «А» нет в начале, значит перед вами кабель с медными жилами

. К примеру, марка ВВГ. В ней токопроводящие жилы выполнены из меди. Марки силового кабеля с медными жилами:

Марки АВВГ и ВВГ относятся к наиболее распространенным. У них примерно одинаковые возможности и сферы применения. Кабели этих марок прокладывают в траншеях, коллекторах, в земле и внутри помещений от зависимости от способа прокладки.

Сравнение кабелей с жилами из меди и алюминия

Кабель силовой с медной жилой имеет больше плюсов, чем с алюминиевой. К преимуществам относится следующее:

• Более высокая электропроводность – примерно в 1,7 раз больше, чем у алюминия (всего на 5% меньше, чем у серебра). Это означает, что при меньшем сечении, медь пропустит большее количество тока.
• Высокая эластичность и гибкость, благодаря которым даже одножильный провод выдерживает большее количество изгибов и других деформаций.
• Отсутствие необходимости использования дополнительных материалов для пайки, сварки и лужения.

Нужно учитывать, что цена силового кабеля с медными жилами выше (примерно в 4- раза), но это объясняется более высокими техническими характеристиками. Из минусов меди можно отметить высокую плотность, из-за которой бухта с таким кабелем будет примерно в 3 раза тяжелее, чем из алюминия. Кроме того, медные провода и контакты окисляются на открытом воздухе. (Алюминиевые точно также.)

К главным преимуществам алюминиевых жил относятся вес и более низкая стоимость. Минусов здесь несколько больше:

• Жилы с площадью поперечного сечения до 16 мм² бывают только однопроволочными, они подходят исключительно для стационарной прокладки без изгибов под прямым углом.
• Алюминиевые провода требуют больше внимания в обслуживании, что связано с постепенным ухудшением электропроводимости оксидной пленки, которое происходит из-за постоянного нагрева.
• Пайка может осуществляться только с применением специальных средств, а сварка – с инертным газом.

Поскольку медь долговечнее, она требует меньше усилий при монтаже и меньше внимания при обслуживании, ее использование экономически выгоднее, чем алюминия. Этим объясняется более широкое распространение кабелей с медными жилами. Но в зависимости от поставленных задач могут применяться и марки с алюминиевыми.

Сколько бывает жил в кабеле

В зависимости от количества жил можно купить кабель двух типов: одно- проволочный или многопроволочный. Как видно из названия, в первом одна жила, а во втором – 5. В целом количество жил может быть от 1 до 5.

Как рассчитать сечение кабеля по жилам

В зависимости от количества и вида жил можно определить сечение кабеля:

• Для однопроволочного достаточно воспользоваться формулой площади круга – S = π · D²/4, где D – диаметр жилы.
• Для многопроволочного, сначала нужно отдельно определить диаметр каждой проволочки по формуле: S=Пr2; после чего умножить на их количество. Тогда получится площадь поперечного сечения всей токопроводящей жилы.
• Для секторных жил все немного сложнее – нужно знать высоту (радиус сектора) и угол сектора, зависящий от количества жил в кабеле: 72° – для 5, 90° – для 4, 120° –для 3. Площадь сектора вычисляется по формуле S = π · R² · α/360°. Остается только умножить полученную площадь на количество секторов.

Компания «Бонком» предлагает свою помощь в подборе кабельной продукции для разных задач. Работая с крупными заводами-изготовителями, мы предлагаем широкий ассортимент кабелей и проводов разного назначения. Мы комплектуем заказы любых объемов, поставляем их на крупные объекты Минска и Беларуси. По всем вопросам обращайтесь к нам по телефону или через форму обратной связи.

Оптоволоконные кабели, виды и характеристики

Оптоволоконный кабель (он же волоконно-оптический) – это принципиально иной тип кабеля по сравнению с другими типами электрических или медных кабелей. Информация по нему передается не электрическим сигналом, а световым. Главный его элемент – это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением.

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции – стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (у стеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей).

Оптоволоконный кабель обладает исключительными характеристиками по помехозащищенности и секретности передаваемой информации. Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам этот сигнал принципиально не порождает внешних электромагнитных излучений. Подключиться к этому типу кабеля для несанкционированного прослушивания сети практически невозможно, так как это требует нарушения целостности кабеля. Теоретически воз¬можная полоса пропускания такого кабеля достигает величины 1012 Гц, что несравнимо выше, чем у любых электрических кабелей. Стоимость оптоволоконного кабеля постоянно снижается и сейчас примерно равна стоимости тонкого коаксиального кабеля. Однако в данном случае необходимо применение специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом.

Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет около 5 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах. Но в случае оптоволоконного кабеля при росте частоты передаваемого сигнала затухание увеличивается очень незначительно, и на больших частотах (особенно свыше 200 МГц) его преимущества перед электрическим кабелем неоспоримы, он просто не имеет конкурентов.

Однако оптоволоконный кабель имеет и некоторые недостатки. Самый главный из них – высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно. В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа.

Хотя оптоволоконные кабели и допускают разветвление сигналов (для этого выпускаются специальные разветвители на 2-8 каналов), как правило, их используют для передачи. Ведь любое разветвление неизбежно сильно ослабляет световой сигнал, и если разветвлений будет много, то свет может просто не дойти до конца сети.

Оптоволоконный кабель менее прочен, чем электрический, и менее гибкий (типичная величина допустимого радиуса изгиба составляет около 10-20 см). Чувствителен он и к ионизирующим излучениям, из-за которых снижается прозрачность стекловолокна, то есть увеличивается затухание сигнала. Чувствителен он также к резким перепадам температуры, в результате которых стекловолокно может треснуть. В настоящее времы выпускаются оптические кабели из радиационно стойкого стекла (стоят они, естественно, дороже).

Оптоволоконные кабели чувствительны также к механическим воздействиям (удары, ультразвук) – так называемый микрофонный эффект. Для его уменьшения используют мягкие звукопоглощающие оболочки.

Применяют оптоволоконный кабель только в сетях с топологией «звезда» и «кольцо». Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети. В будущем этот тип кабеля, вероятно, вытеснит электрические кабели всех типов или, во всяком случае, сильно потеснит их. Запасы меди на планете истощаются, а сырья для производства стекла более чем достаточно.

Существуют два различных типа оптоволоконных кабелей:

1. Многомодовый, или мультимодовый, кабель, более дешевый, но менее качественный;
2. Одномодовый кабель, более дорогой, но имеющий лучшие ха¬рактеристики.

Основные различия между этими типами связаны с разным режимам прохождения световых лучей в кабеле.

В одномодовом кабеле практически все лучи проходят один и тот же путь, в результате чего все они достигают приемника одновременно, и форма сигнала практически не искажается. Одномодовый кабель имеет диаметр центрального волокна около 1,3 мкм и передает свет только с такой же длиной волны (1,3 мкм). Дисперсия и потери сигнала при этом очень не¬значительны, что позволяет передавать сигналы на значительно большее расстояние, чем в случае применения многомодового кабеля. Для одномодового кабеля применяются лазерные приемопередатчики, использующие свет исключительно с требуемой длиной волны. Такие приемопередатчики пока еще сравнительно дороги и не слишком долговечны. Однако в перспективе одномодовый кабель должен стать основным благодаря своим прекрасным характеристикам.

В многомодовом кабеле траектории световых лучей имеют заметный разброс, в результате чего форма сигнала на приемном конце кабеля искажается. Центральное волокно имеет диаметр 62,5 мкм, а диаметр внешней оболочки – 125 мкм (это иногда обозначается как 62,5/125). Для передачи используется обычный (не лазерный) светодиод, что снижает стоимость и увеличивает срок службы приемопередатчиков по сравнению с одномодовым кабелем. Длина волны света в многомодовом кабеле равна 0,85 мкм. Допустимая длина кабеля достигает 2-5 км. В настоящее время многомодовый кабель – основной тип оптоволоконного кабеля, так как он дешевле и доступнее. Задержка распространения сигнала в оптоволоконном кабеле не сильно отличается от задержки в электрических кабелях. Типичная величина задержки для наиболее распространенных кабелей составляет около 4-5 нс/м.

Виды прокладки кабеля

По мере развития науки и техники, изменялись и технологии получения и передачи электроэнергии на расстояние. Однако самой приоритетной, по сей день, остаётся технология передачи энергии по проводам. Существуют различные способы и методы прокладки кабелей и проводов. Рассмотрим основные типы.

Воздушные линии (ВЛ)

Этот способ получил самое широкое распространение. И по общей протяжённости в стране продолжает занимать лидирующее место. Применение опор (железобетонных, деревянных и металлических) позволяет подвешивать провод на определённую высоту, в зависимости от напряжения и условий прокладки. При помощи специальной арматуры, провод закрепляется и фиксируется либо на несущих траверсах, либо непосредственно на столбе (как например, при монтаже провода СИП). В свою очередь стандарты монтажа ВЛ строго регламентируют прокладку неизолированных проводов и проводов в изоляции. Последнее время, предпочтение отдаётся прокладке провода в изоляции (СИП), потому что при эксплуатации этого провода, резко снижаются потери, а процесс монтажа не представляет особых трудностей. Из-за меньшей парусности, в сравнении с обычными ВЛ, ввиду того, что провода свиты в единый жгут, кабель (СИП) занимает гораздо меньше места в пространстве, что положительно сказывается на его эксплуатационных  качествах. Изоляция провода также защищает его от воздействия обледенения в зимний период, что позволяет существенно сократить расходы на их эксплуатацию и ремонт. Расстояния пролётов (между опор) остались прежними. 40-50 метров. И высота подвеса, также, осталась без изменений. В не населённых местах – 5-7м, в населённых – 6-8м. Исходя из этого, подбирается  высота опоры.

Подземные (подводные) кабельные линии

В местах, где воздушные линии проложить не представляется возможным, или где это предусмотрено проектом, кабели прокладывают под землёй. Для этого используют бронированные кабели, не требующие дополнительной защиты, укладываемые на глубину не менее 1,2-1,5м при отсутствии иных инженерных сооружений в месте монтажа. Если же предполагается прокладка кабеля под дорогой или в каком-то другом месте (пешеходный переход, ввод в помещение), где возможно механическое воздействие на кабель, применяют дополнительную защиту. Прокладка осуществляется в металлической трубе. Если применяется кабель без брони, то дополнительной защитой могут служить ПВХ, ПНД гофрошланг или металлрукав. Последний даёт возможность заземления самой защиты. Подземная, а так же и подводная (как разновидность) прокладка кабелей является более дорогостоящей технологией, чем  воздушная, но всё зависит от условий и стандартов, регламентирующих проектные и монтажные работы.

Прокладка кабеля внутри помещения

Внутри помещений разводку кабельных  линий можно осуществить с помощью кабельных каналов, оцинкованных  лотков и вышеописанных  металлрукавов и гофрошлангов ПВХ. Кабельные каналы и лотки применимы в тех случаях, когда они должны нести определённую нагрузку, там, где необходимо проложить несколько кабелей идущих в одном направлении на относительно большое расстояние. Если кабель один или несколько, но имеющие небольшое сечение, монтаж можно проводить с протяжкой в металлорукаве (при необходимости заземления) или гофре ПВХ. Как правило, это даёт дополнительную защиту от возгораний. Одиночный кабель можно прокладывать и без дополнительной защиты, проштробив предварительно штукатурку, или сначала закрепив его на стене перед штукатурными работами. Но тут необходимо учитывать класс защиты прокладываемого кабеля и максимальные электрические нагрузки. Как вариант использования кабеля для проведения монтажных работ внутри помещения, можно рассмотреть укладку кабеля под гипсокартон, предварительно закрепив кабель на стене перед установкой гипсокартонных плит. Не зависимо от способа прокладки кабельных линий необходимо четко соблюдать требования проектной документации, а также правил ПУЭ. Данные виды работ лучше всего доверить опытным электромонтажникам или электромонтажным организациям, имеющим соответствующие сертификаты и допуски. Только в этом случае можно быть уверенным в надежности и правильности прокладки всех линий электропередач.

виды и типы проводов и кабелей

Провод является электротехническим изделием, которое служит, для того чтобы соединять источник электротока, а кабель — изолированный проводник или оптоволокно, заключенное в оболочку. Какие есть полные определения этих элементов, какие существуют виды и типы кабелей с проводами? Об этом и другом далее.

Что это такое

Электрический провод электрический медный — элемент, передающий электрическую энергию от подстанции к коммунальному, бытовому, промышленному и общественному объекту. Включает в себя жилы, изолирующие покрытия, внешние оболочки, бронь и экран. Делится на классы по структуре со строением, количеством жил, интенсивности и проходящему токовому напряжению. Главной функцией является передача электроэнергии от источника к потребителю.

Функции провода

Кабель электрический является изолированным проводником или оптоволокном. Состоит из экрана, сердечника из меди, заполнителя, стальной или проволочной брони, металлической и внешней оболочки.

Обратите внимание! Отличие заключается в том, что провод проложить в земле или в воде нельзя. Кабель же имеет влагоустойчивость и защитную бронь. Есть кабель, который умеет передавать и излучать радиосигналы, преобразовывать электроэнергию в тепло.

Функции кабеля

Виды и типы кабелей и проводов

Провод это одна с некоторыми токоведущими жилами, которые соединяют несколько участков электроцепи вместе. Жилы бывают одно и многопроволочными. Есть отдельные защищенные провода, которые внешне ничем не отличаются от кабелей. Незаизолированные провода не используются для создания домашней электрики и отделки. Они нужны, чтобы передавать электроэнергию по воздушной линии и прочим местам.

Кабель имеет схожесть с защищенным проводом. Это токоведущая жила с изоляционно-защитным наружным полимерным, пластиковым или резинным слоем.

Главным отличием является наличие наружной оболочки провода. Если провод считается простой трубкой, то кабель является заполненным токоведущим пространством, имеющим мелованный или ленточный состав. Благодаря этому не слипаются жилы. Это упрощает монтаж с дальнейшим обслуживанием.

Основные кабельные и проводные разновидности

Провода

Провода являются кабельным изделием, которое содержит скрученную проволоку или изолированную жилу, поверх которой идет неметаллическая оболочка с обмоткой или оплеткой. Нередко идет проволока, которая не предназначена для прокладки в земле и воде. Состоит из токопроводящей жилы и изоляции. Жилой является медная с алюминиевой проволокой. Изоляцией считается лаковое покрытие с полимером, бумагой, волокнистым материаломили их комбинацией.

Обратите внимание! Голые провода не имеют изоляцию.

Бывают обмоточными, соединительными, выводными, подвижными, авиационными, автомобильными, установочными, связными, изолированными, неизолированными, геофизическими, термостойкими, термоэлектродными и прогревочными. Также бывают медными, константановыми, манганиновыми и нихромовыми.

Провод ПБПП

Является плоским электрическим проводом, имеющим две или три монолитные медные жилы. Обладает внешним защитным слоем и поливинилхлоридной проводниковой изоляцией. Имеет проводниковое сечение до 6 квадратных миллиметров. Работает при температуре от 15 до +50 градусов Цельсия и сетевом напряжении до 250 вольт.

Применяется при создании освещения и питании розеток. Обозначает гибкость провода с токоведущими многопроволочными проводниками. Хорошо распространен, поскольку подходит для того, чтобы можно было подключать освещение или осуществлять монтаж розеток с выключателями, решать другие электротехнические задачи.

Это универсальное проводниковое изделие электротока, пользующееся при помощи высокой популярности благодаря отличному качеству. Провод ПБПП рекомендуется, для того чтобы использовать его во время электромонтажной квартирной или дачной работы. Используется в домашней или бытовой сети. Отлично подходит, для того чтобы совершать монтаж внутренней проводки.

Расшифровка проводника ПБПП

Провод ППВ и АПВ

ППВ является плоским электротехническим изделием, имеющим монолитные медные жилы и поливинилхлоридную изоляцию с проводниковыми перемычками. Проводники имеют площадь сечения до 6 квадратных миллиметров. Работают при температурном диапазоне до 70 градусов Цельсия, сетевом напряжении до 450 вольт и стопроцентной влажности воздуха. Провод используется в освещении и силовой линии. Модификации изделия — электропровод, имеющий алюминиевые жилы. Его можно называть по-разному.

Обратите внимание! АПВ считается самым востребованным алюминиевым проводником, имеющим одну жилу в поливинилхлоридной изоляции. Обладает площадью сечения в 16 квадратных миллиметров и монолитной с многопроволочной жилой.

Провод ПВС

Является самым востребованным электротехническим изделием, которое предназначено, для того чтобы подключать к электросетям осветительное оборудование, бытовую технику и другие электроэнергетические устройства. Провод обладает многожильной конструкцией, которая содержит несколько токопроводящих медных проводниковых элементов. Многопроволочные жилы изделия очень гибкие. Они имеют изоляционный поливинилхлоридный слой и герметичную изоляцию внутреннего объема между жилами.

ПВС считается круглым проводником, имеющим плотную текстуру, с площадью сечения до 16 квадратных миллиметров и 380 вольтным сетевым напряжением. Шнур обладает высокой стойкостью и маркировкой. По нормам не запрещается использовать шнур, чтобы делать скрытую электрическую проводку, подключать электророзетку или организовывать заземление.

Провод ШВВП

Провод ШВВП — элемент, предназначенный, для того чтобы подключить бытовую технику и электроприбор. Главной функцией является присоединение маломощного шнура через розетку с сети. Изделие изготавливается из простого винила, как и его токоведущая жила. Проводники имеют многопроволочную конструкцию. Изоляция не обладает высокой прочностью.

Обратите внимание! Проводниковый элемент является плоским и белым, а изоляционный слой цветным. Работает при температуре до +70 градусов. ШВВП обладает устойчивостью к агрессивной среде и выдерживает влажность воздуха практически полностью.

Расшифровка проводника ШВВП

Кабеля

Силовой кабель является одножильным или многожильным электротехническим изделием, которое предназначено, для того чтобы снабжать электроэнергией стационарные потребители в виде частного дома, квартиры, дачи или передвижного оборудования. Кабель осуществляет соединение главного распределительного щита или линии электрических передач с конечным потребителем. Вне зависимости от того, какие технические характеристики имеет силовой кабель, основа состоит из металлической жилы, изоляционного слоя и внешней оболочки, благодаря которой защищается вся кабельная конструкция.

Силовой кабель дополняется разнообразными элементами в виде поясной внешней изоляции, экранирующего слоя и брони. Конструкция зависит от того, какую функцию и сферу применения имеет источник.

Состоит кабельный элемент из алюминиевой или медной жилы, поливинилхлоридного или полиэтилетонового изоляционного слоя, свинцовой/алюминиевой/полиэтиленовой/полимерной или поливинилхлоридной внешней жильной оболочки. Также включает в себя броневую защиту, экранировку и дополнительные характеристики в виде горения и низкого дымовыделения.

Кабель ВВГ

Популярный электрификационный объект, имеющий сетевое напряжение в 1000 вольт. Популярен, для того чтобы выполнять внутренний монтаж электрической проводки. Обладает гибкостью, поливинилхлоридной изоляцией и медной жилой. Число жил изделия варьируется от 2 до 5 единиц. Работает в течение 30 лет.

Обратите внимание! Кабель ВВГ имеет разное исполнение. Есть токоведущий проводник, построенный на алюминии. Есть проводниковый элемент с защитной огнеупорной кожухой, а также плоским видом. Внешняя изоляция черная. Каждая жила имеет свой цвет по стандартной маркировке.

Расшифровка кабельного проводника ВВГ

Кабель NYM

Кабель NYM используется, для того чтобы совершать монтажные работы в момент прокладки освещения или силовых электрических сетей дома или в промышленном здании. Обладает максимальным напряжением в 660 вольт. Эксплуатируется на открытой поверхности, но изоляция имеет свойство разрушаться под солнечными лучами. По этой причине кабельный элемент защищается с помощью гофры или другого защитного элемента. Главная особенность в специальном наполнителе, который находится во внешней оболочке. Эта оболочка дает жилам полноценную герметизацию. Отличается от другой разновидности круглым исполнением и монолитной медной жилой. Благодаря этому факту обеспечивается обычный электромонтаж.

Расшифровка кабельного проводника NYM

Кабель СИП

Кабель СИП является самонесущим электропроводом, имеющим надежную жильную изоляцию. Главной особенностью является выдерживание большой механической нагрузки. Изделие создано из полиэтиленовой изоляции. Имеет стойкость солнцу и влаге. Подходит для монтажа на открытой поверхности.

Расшифровка кабельного проводника СИП

Кабель ВББШв

Это силовой кабель, имеющий броню и токоведущий медный проводник, который выполняется в монолитном и многопроволочном исполнении. Состоит из шести токоведущих жил с поливинилхлоридной изоляцией. Обладает площадью проводникового сечения в 240 квадратных миллиметров.

Обратите внимание! Главная особенность — наличие внешней оболочки и токоведущих жил.

Расшифровка кабельного проводника ВББШв

В чем отличие электрического кабеля от провода

Кабель — изолированный проводник, имеющий изоляционный слой или броневой кожух. Провод — проводник. В отличие от первого, второй не имеет несколько объединенных жил и изоляционной оболочки. Вторые бывают многожильными и монолитными. Благодаря своим конструктивным особенностям, имеют уменьшенное сопротивление. Если нужно большое сопротивление, то используют твердые проводники.

Отличие электрокабеля от провода

В целом, кабель является изолированным токопроводящим проводником, а провод — электротехническим изделием, которое служит, чтобы соединять источник электротока с элементами электросхемы. Бывает кабель ВВГ, NYM, СИП и ВББШв, а провод — ПБПП, ППВ, ПВС, ШВВП и АПВ. Отличаются числом жил, материалом, условием применения, мощностью проводимости и видами оболочек.

18 типов компьютерных разъемов и кабелей (с изображениями)

Добро пожаловать в руководство для начинающих и список типов компьютерных разъемов и кабелей. За многие годы компьютерной истории было изобретено и заново изобретено несколько различных видов кабелей – в наши дни так много кабелей, что новичок полностью потеряется в технических джунглях. Так какой же разъем какой? Читай дальше что бы узнать!

СОДЕРЖАНИЕ

ОСНОВЫ КАБЕЛЯ

Хорошо, давайте начнем с некоторых основ, некоторой тривиальной информации, которая может оказаться полезной.

КАБЕЛЬНЫЕ СТАНДАРТЫ

Компьютерные кабели – это не какие-то случайные куски электрического провода, мы обычно идентифицируем кабели и разъемы с помощью «странных чисел», таких как RJ45 и IEC 60320. Нет необходимости путать, это просто стандартные коды различных международных организаций. Это те немногие, о которых вам следует знать:

• IEEE – Институт инженеров по электротехнике и электронике
• USB IF – границы для разработчиков USB
• RJ – зарегистрированный домкрат
• IEC – Международная электротехническая комиссия

ВНУТРЕННЯЯ-ВНУТРЕННЯЯ

В мире соединителей есть «пол».

• «Штыревой» компонент относится к стороне разъема с выводами.
• В то время как «мама» относится к стороне розетки.

Ага… это уже по-взрослому.

ДИСПЛЕЙНЫЕ КАБЕЛИ

Теперь, когда мы закончили с основами, перейдем к кабелям дисплея и разъемам.

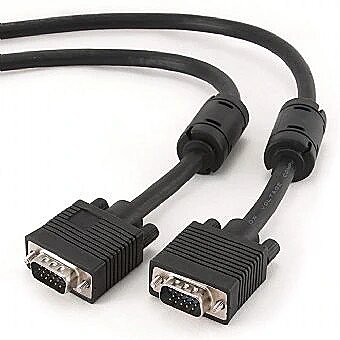

1) ВИДЕОГРАФИЧЕСКИЙ Массив (VGA)

Это один из старых разъемов дисплея, также называемый «аналоговым видеоразъемом».Раньше это было повсюду в настольных компьютерах и ноутбуках, но разъем VGA больше не мог догнать передовые видеотехнологии. Его заняли разъемы DVI и HDMI.

2) ЦИФРОВОЙ ВИЗУАЛЬНЫЙ ИНТЕРФЕЙС (DVI)

Из-за потребности в кабеле, способном обрабатывать больше видеоданных, разъем DVI заменил VGA. Некоторое время он был «массовым видеоразъемом», до бума на рынке мобильной связи. Люди быстро поняли, что размер разъема DVI не подходит для мобильных устройств, и вскоре его заменили разъемы HDMI.

3) МУЛЬТИМЕДИЙНЫЙ ИНТЕРФЕЙС ВЫСОКОГО РАЗРЕШЕНИЯ (HDMI)

Это «обычный Джо», который вы видите сегодня повсюду, и он бывает разных размеров, чтобы удовлетворить потребности различных устройств на рынке. В частности, 3 наиболее распространенных из них:

• HDMI Type A : полноразмерный HDMI, используемый на настольных компьютерах и некоторых портативных компьютерах.
• Mini HDMI Type C : для небольших планшетов и ультрабуков.
• Micro HDMI Type D : для мобильных устройств.

4) ДИСПЛЕЙПОРТ

DisplayPort разработан специально для мобильных устройств и занимает очень мало места. Но у этого разъема действительно есть интересная идея. Он не предназначен для работы в качестве «прямого соединения», но действует как интерфейс, дополняющий различные типы разъемов. Например, DisplayPort в HDMI, DisplayPort в VGA и так далее.

К сожалению, производители компьютеров не очень полюбили его и посчитали, что прямое подключение намного удобнее; DisplayPort оставался не очень популярным, несмотря на стоящие за ним благие намерения.

КАБЕЛИ ДЛЯ УСТРОЙСТВ

Далее мы переходим к одной из самых запутанных частей компьютерных разъемов – множеству устройств и различных разъемов.

5) ПАРАЛЛЕЛЬНЫЙ

Давным-давно, в каменном веке компьютеров, мы подключали принтеры к компьютерам с помощью этих параллельных кабелей. Они построены как танки и даже не сдвинутся с места, если их сильно дернуть. Конечно, они не могли достаточно быстро обрабатывать большие объемы данных и были полностью прекращены.

6) СЕРИЙНЫЙ

Последовательные разъемы являются двоюродными братьями параллельных разъемов. Как некоторые из вас, возможно, заметили, да, они являются предками USB.

7) ЛИЧНАЯ СИСТЕМА / 2 (PS / 2)

Они изобретены IBM для своей линейки компьютеров под названием Personal System, с целью соединения клавиатуры и мыши. Идея оказалась хорошей, была принята многими другими производителями и стала стандартом де-факто – до тех пор, пока USB не взял верх.

8) УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА (USB)

Я не думаю, что USB требует подробных объяснений, в наши дни USB-устройства есть повсюду. Но что вам действительно нужно знать, так это то, что существует так много типов USB, что это довольно сбивает с толку.

• USB 1.0, 2.0 и 3.0 – это версии USB, и каждая более поздняя версия USB просто поддерживает лучшую скорость передачи данных.
• USB 3.1 и 3.2 – все еще USB 3.Но предлагает более быструю передачу данных, а также способен обрабатывать больше энергии для быстрой зарядки.
• Тип A USB – Обычный USB-разъем Joe, который вы видите повсюду.
• Тип B USB – разъем «квадратного типа», который обычно используется для принтеров.
• Mini и micro Type B USB – используется для мобильных устройств, таких как смартфоны, планшеты и цифровые фотоаппараты.

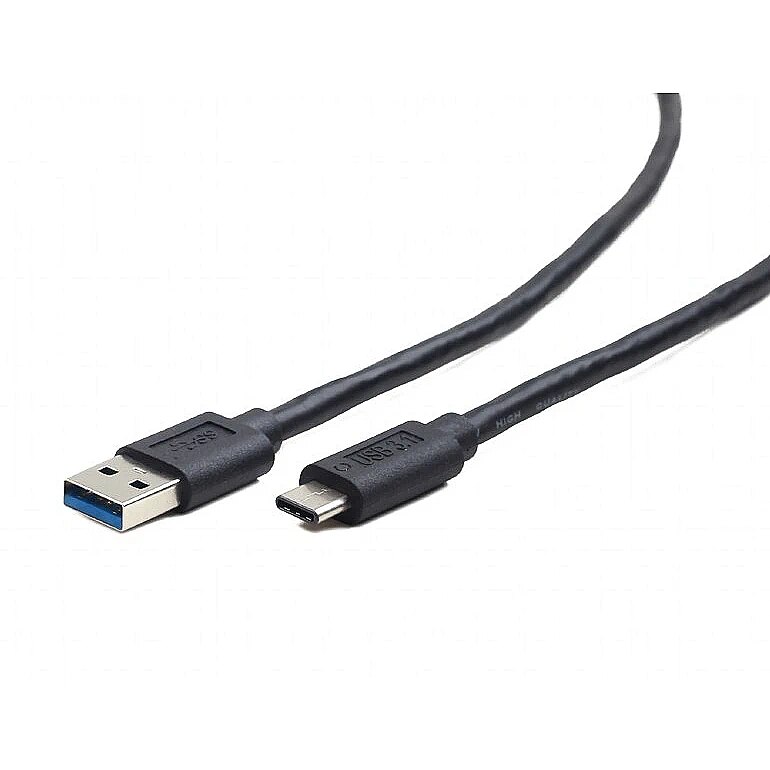

• Тип C – Также используется для мобильных устройств, но он двусторонний.I.E. Нет направления, и вы можете подключить его вертикально или наоборот.

9) ФЕЙЕРПРОВОД (IEEE 1394)

FireWire – это так называемая ранняя версия USB от Apple, но она несовместима с устройствами USB. Хотя для FireWire создано несколько устройств, он никогда не был слишком популярен и уступил место USB.

10) ТАНДЕРБОЛТ

После не очень популярного FireWire, Thunderbolt стал его преемником с изюминкой.

• Thunderbolt 1 и 2 – адаптирована большая часть технологий DisplayPort. Порт Thunderbolt – это универсальный порт, который можно использовать как для подключения устройств, так и для вывода видео.
• Thunderbolt 3 – Если вы не можете выиграть их, присоединяйтесь к ним. Apple наконец-то сломалась под давлением, это в значительной степени порт USB Type-C с возможностью вывода видео.

11) МОЛНИЯ

Lightning – это последнее поколение разъемов iPhone / iPad, предназначенное только для устройств Apple.Что ж, определенная фруктовая компания определенно не любит основные стандарты.

АУДИО КАБЕЛИ

Теперь о аудиокабелях, которые, похоже, являются одними из тех, которые не сильно изменились с давних времен.

12) АУДИО РАЗЪЕМ 3,5 ММ

Это еще один, который часто встречается везде, но заметили черные полосы на разъеме? Соединитель с 2 черными полосами называется 3-полюсным разъемом, а разъем с 3 полосами – 4-полюсным.Причина этой дополнительной стойки заключается в дополнительном микрофоне на наушниках / наушниках – так что да, просто имейте в виду, что они разные.

13) ОПТИЧЕСКИЙ ВОЛОКОННЫЙ АУДИО КАБЕЛЬ

В отличие от традиционных медных проводов, этот использует свет для передачи данных и поэтому называется «оптоволокном». Хотя это дорого, причина, по которой некоторые люди могут выбрать оптическое волокно, заключается в том, что медные провода имеют тенденцию создавать шум (статический звук).

Световые сигналы не создают шума, что обеспечивает более чистый звук.Только не смотрите на концы оптоволоконного кабеля, некоторые могут использовать лазеры и могут ослепить людей.

СЕТЕВЫЕ КАБЕЛИ

Сетевые кабели тоже не сильно изменились с прежних времен, возможно, это потому, что большая часть их стала беспроводной…

14) ETHERNET

Возможно, вы видели это при подключении беспроводного маршрутизатора к модему. Да, в старые времена, когда у нас не было беспроводной связи, мы подключали ПК к маршрутизатору именно так.Для тех из вас, кто хочет выглядеть как настоящие инженеры – стандарт Ethernet – IEEE 802.3, а разъем – RJ45.

15) ТЕЛЕФОН

Что ж, вы должны знать об этом по домашнему телефону, и он также подключен к принтерам AIO для отправки факсов. Назовите это RJ11, если люди хотят получить техническую информацию.

16) ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ

Когда дело доходит до более быстрого Интернета. Электричество и свет – два самых быстрых средства, которые мы используем для передачи данных.Но, к сожалению, медные провода достигают технических ограничений для передачи данных. Новые поколения «серьезных сетевых устройств» склоняются к использованию оптоволоконных кабелей для сверхбыстрой передачи данных.

СИЛОВЫЕ КАБЕЛИ

В этом последнем разделе мы пройдем через настоящее выживание во времени – шнуры питания, которые никогда не менялись с тех пор… навсегда.

17) ШНУРЫ ПИТАНИЯ

Шнуры питания компьютера соответствуют стандартам IEC, таким же, как и почти все наши другие бытовые приборы.Вот 3 распространенных вилки питания, которые вы видите в компьютерах:

• IEC 60320 C13 и C14 : стандартный разъем для настольных компьютеров. Также известна как «вилка для чайника», потому что она выглядит так же, как та, которую мы используем для электрических чайников.
• IEC 60320 C5 & C6: Это стандартная вилка для зарядных устройств большинства ноутбуков, также известная как «клеверный лист».
• IEC 60320 C7 & C8: Еще один стандартный штекер для зарядных устройств ноутбуков и даже некоторых динамиков.

18) СТАНОЧНЫЙ ДЖЕК ПОСТОЯННОГО ТОКА

Обычный Джо, которого вы видите повсюду в мире электроники … Но обратите внимание – хотя они выглядят одинаково, на самом деле они бывают разных диаметров.

ССЫЛКИ И ССЫЛКИ

КОНЕЦ

Спасибо, что прочитали, и мы подошли к концу этого руководства. Я надеюсь, что это помогло вам лучше понять различные соединители, и если вам есть чем поделиться с этим руководством, пожалуйста, не стесняйтесь оставлять комментарии ниже.Удачи и да пребудет с вами цифровая сила.

Типы кабелей, назначение, преимущества, недостатки, применение

Кабель – это физический носитель, через который осуществляется аналоговая и цифровая передача данных.

При выборе кабеля учитывались тип передачи данных, назначение, преимущества и недостатки.

Типы кабелей

Кабели классифицируются как

Кабели витой пары состоят из пар изолированных медных проводов с цветовой кодировкой, один провод передает сигнал, а другой используется для заземления.Каждые два провода скручены друг с другом, образуя пары, заключенные в пластиковую оболочку, каждый провод диаметром от 0,4 мм до 0,8 мм.

Количество пар зависит от типа кабеля. Больше витков на фут в паре проводов, меньше перекрестных помех.

Значение скручивания заключается в том, что оно уменьшает или устраняет помехи, такие как шум или перекрестные помехи, вызванные радиочастотными электромагнитными помехами.

Из-за скручивания проводов помехи или помехи одинаковы для обоих проводов.Поскольку приемник принимает только разницу между двумя проводами, эффективный шум подавляется.

Кабели витой пары бывают двух типов.

1. Экранированный витой кабель (STP)
2. Неэкранированный кабель витой пары (UTP).

Кабель экранированной витой пары (STP)

Как следует из названия, экранированная витая пара добавляет проводящий слой (обычно металлическую фольгу или сетку), окружающий каждую пару или весь кабель.

Назначение

Shield на витой паре обеспечивает более высокую скорость передачи.

Преимущества

• Простая установка.
• Имеет большую пропускную способность по сравнению с кабелем UTP.
• Он экранирован, что обеспечивает более высокую скорость передачи данных.

Недостатки

• Кабели большего диаметра дороже по сравнению с UTP или коаксиальным кабелем.

Приложения

• Используется в качестве измерительного кабеля в промышленных приложениях.
• Используется в суровых холодных и жарких условиях.
• Исследовательские приложения.

Неэкранированная витая пара (UTP)

Неэкранированная витая пара не требует дополнительного экранирования, такого как сетка или алюминиевая фольга, которые увеличивают объем.

Существуют разные типы неэкранированной витой пары, каждый из которых поддерживает разную полосу пропускания.

Категория 1: используется для телефонной линии с низкой скоростью передачи данных.

Категория 2: поддерживает скорость до 4 Мбит / с.

Категория 3: поддерживает скорость до 16 Мбит / с.

Категория 4: поддерживает скорость до 20 Мбит / с.

Категория 5: поддерживает скорость до 200 Мбит / с.

Назначение

Кабель

без витой пары используется для передачи голоса, низкоскоростных и высокоскоростных систем передачи данных и звука.

Преимущества

• Это дешевый по сравнению с коаксиальным или оптоволоконным кабелем.
• Используется в компьютерных сетях, таких как Ethernet, на короткие и средние расстояния.

Недостатки

• Этот кабель можно использовать на меньших расстояниях из-за ослабления сигнала.

Приложения

Коаксиальный кабель

Коаксиальные кабели также называют коаксиальными (сокращенно).

Коаксиальный кабель – это многослойный кабель.

Коаксиальные кабели имеют внутренний проводник, называемый сердечником, по которому передается радиочастотный сигнал. Сердечник может быть однопроволочным или многожильным скрученным кабелем. Он окружен диэлектрическим изолятором.

Диэлектрический изолятор разделяет внутренний проводник и внешнюю медную плетеную сетку.Диэлектрический изолятор покрыт медной сеткой (фольгой или оплеткой). Диэлектрический изолятор может быть из вспененного полиэтилена или ПТФЭ, который сводит к минимуму омические потери, возникающие при контакте с проводниками. Наружная оболочка предназначена для защиты кабеля от воздействия окружающей среды и механических повреждений. Обычный выбор – ПВХ.

Как внутренний проводник, так и провод в оплетке из проволочной сетки в кабеле имеют общую центральную ось, отсюда и термин коаксиальный. Коаксиальные кабели имеют номинальное сопротивление в Ом.Общие импедансы составляют 50 Ом, 75 Ом, 95 Ом.
Существует много типов разъемов для коаксиального кабеля.

Четыре обычных. Типы BNC, SMA, N, F. Коаксиальные кабели классифицируются в зависимости от типа передачи сигнала. Один – это основной диапазон, а другой – широкополосный кабель.

Кабель основной полосы

Это кабель с сопротивлением 50 Ом, способный к цифровой передаче. Используется на коротких расстояниях для оптимальной производительности.

Широкополосный кабель

Это кабель с сопротивлением 75 Ом, используемый для аналоговой передачи данных.Используется до 100 км.

В соответствии со стандартами Radio Gauge (RG) существует два типа коаксиальных кабелей:

Толстая сетка и тонкая сетка

Thicknet: коаксиальный кабель RG 8, RG 9, RG 11 также известен как системы Thick Ethernet или 10Base5. 10 означает, что это скорость 10 Мбит / с, а 5 относится к расстоянию 500 метров между узлами или ретрансляторами. Где Base указывает, что тип передачи – «передача в основной полосе частот»

В кабелях

Thicknet используется коаксиальный кабель большего сечения, чем в Thinnet.

Thinnet: RG 58 Коаксиальный кабель используется в системах 10Base2. 10 означает скорость 10 Мбит / с, а 2 означает расстояние 200 метров между узлами или ретрансляторами.

Преимущества

• Коаксиальный кабель используется как для аналоговой, так и для цифровой передачи данных.
• Он имеет более высокую пропускную способность, поэтому поддерживает смешанный набор услуг.
• Относительно дешевле по сравнению с оптоволоконным кабелем.

Недостатки

• Количество узловых подключений ограничено.
• Склонен к повреждениям от ударов молнии.

Приложения

• Широкополосный интернет, высокоскоростные компьютерные шины данных, кабельное телевидение, Ethernet.

Оптоволоконный кабель

Он также известен как оптоволоконный кабель, состоящий из прядей одного или нескольких волокон внутри корпуса, и его сборка аналогична электрическому кабелю.

Оптическое волокно состоит из трех частей

Ядро

Это внутренний слой, называемый сердечником, с показателем преломления n1.В этой части направляется свет. Сердцевина будет иметь более высокий показатель преломления, чем оболочка.

Облицовка

, который окружает сердцевину, с показателем преломления n2. У кого показатель преломления меньше сердечника? Цель покрытия – сохранить световые отражения в сердцевине, а не быть отражениями.

Кожух

Это внешний слой для защиты кабеля от повреждений.

Существует два типа оптических волокон: стекло и пластик. Пластиковое волокно используется для короткого общения.Оптическое волокно передает данные в стекле со скоростью света.

Волоконно-оптический кабель для передачи данных использует световые импульсы вместо электрических. Потенциальная опасность инфракрасного красного света, используемого в телекоммуникациях, не видна невооруженным глазом.

Оптоволоконный кабель поставляется с одномодовым или многомодовым подключением.

Одномодовый

Одномодовый позволяет пропускать только один режим света за раз через ядро, что обеспечивает более широкую полосу пропускания.

Одномодовое оптоволокно, количество отражений света в сердечнике меньше, что приводит к низкому затуханию и позволяет данным перемещаться дальше и быстрее. Одномодовый обеспечивает наименьшие потери связи.

Многорежимный

Многомодовые соединения имеют больший диаметр жилы. Он позволяет передавать свет с несколькими длинами волн одновременно по нескольким путям.

Многомодовые соединения используются на более коротких расстояниях, так как затухание сигнала будет больше, скорость передачи данных низкая, так как количество отражений в ядре больше.

Преимущества

• Чрезвычайно высокая пропускная способность и скорость.
• Устойчив к электромагнитным помехам.
• Несколько километров оптоволоконного кабеля можно сделать дешевле, чем эквивалентная длина медного кабеля.
• Оптические волокна обычно имеют более длительный жизненный цикл, превышающий 100 лет.
• Потери сигнала в оптоволоконном кабеле намного меньше, чем в медном проводе.
• Меньший размер и легкий вес по сравнению с аналогичным кабелем из медной проволоки.
• Возможна комплектация меньшего веса.
• Оптическое волокно тоньше, и его можно протянуть до меньшего диаметра, чем из медной проволоки.

Недостатки

• Более опасно, чем повреждение по сравнению с медными проводами.
• Волоконно-оптические кабели не должны скручиваться или сгибаться слишком сильно. Следуйте спецификации радиуса изгиба кабеля.

Приложения

• Используется в телефонной связи, интернет-связи, кабельном телевидении.

Источник: передача данных и компьютерные сети группы ISRD, издание McGraw-Hill.

Автор: Р. Джаган Мохан Рао

Читать дальше:

Объяснение 20 типов видеокабелей (разгадывайте загадку кабелей)

Кабели, провода, вилки – они сводят меня с ума. Кажется, существуют миллионы различных типов видеокабелей для подключения устройств, телевизоров, компьютеров и т. Д. Я хотел разобраться с вариантами видеокабелей, поэтому приступил к работе, исследуя и перечислив все различные типы видеокабелей, которые могут понадобиться для подключения что-то вверх.

Какой тип видеокабеля вам нужен, зависит от цели подключения и типа передаваемых данных. Хотя здесь мы рассматриваем видеокабели, многие типы также передают звук. Вот все, что вам нужно знать о различных типах видеокабелей.

По теме: Идеи домашнего кинотеатра и медиа-комнаты | Домашний кинотеатр своими руками | Проектирование домашнего кинотеатра | Гостиные с телевизором | Как скрыть кабели

А.Два основных различия видеокабеля?

Видеокабели

доступны во многих конфигурациях и для различных целей. Но есть два основных типа: аналоговый и цифровой.

1. Аналог

Аналоговый видеокабель использует колеблющийся электронный сигнал для передачи видео. Передача представляет собой волну волнообразного типа, но она чувствительна к помехам из-за своей простоты. Старые кабели обычно используют аналоговую передачу. Также существует четыре типа аналоговых кабелей: коаксиальный, композитный, S-video и компонентный.

Коаксиальные радиочастотные кабели – самые простые. Они передают видеосигналы до 350i, но по сегодняшним меркам это низкое качество. Чаще всего «нечеткие» изображения дают коаксиальные кабели. Коаксиальные кабели, разновидности которых имеют внутренний проводник и внешний изолирующий слой, также могут передавать высокочастотные электрические сигналы, например, в телефонных линиях.

Фактически, первая трансатлантическая телефонная кабельная система (TAT-1) использовала коаксиальный кабель еще в 1956 году.Эти линии впервые позволили осуществлять телефонные звонки между Соединенными Штатами и Англией.

Композитные кабели – это следующий уровень по сравнению с коаксиальными и передают сигнал 480i, что является низким показателем для современных устройств. Но для аналогового телевизора вы должны получить четкое изображение. S-Video также может передавать сигналы 480i, но они отправляют данные о цвете и яркости отдельно. Вы можете заметить лучшую окраску кабелей S-Video.

Наконец, компонентные кабели могут передавать до 1080p, что подходит для большинства телевизоров высокой четкости.

2. Цифровой

Цифровые кабели передают данные с помощью двоичного кода – единиц и нулей – и обычно имеют более высокое качество, чем аналоговые типы. Их надежность обусловлена ​​тем, что они менее подвержены ухудшению качества или помехам, чем альтернативные варианты.

Цифровое видео появилось в 1990-х годах, и кабельным компаниям потребовалось около 65 миллиардов долларов, чтобы перейти на более быстрые и качественные цифровые услуги.

Распространены три типа цифровых кабелей: HDMI, DVI и FireWire, AKA, iLink или IEEE 1394.Подробнее о них ниже.

B. Список различных типов видеокабелей

Схема видеокабелей

Давайте начнем с простой таблицы, в которой обозначено множество различных основных видеокабелей (включая компьютерные кабели):

Помимо цифровых и аналоговых, существует множество различных типов видеокабелей. Вот несколько примеров того, что вы можете найти у себя дома, в том числе на старой электронике.

1. BNC

Кабели

BNC — байонет Neill-Concelman — являются альтернативой вариантам RCA для профессиональных видеокомпонентов.BNC – это коаксиальные кабели, которые люди часто используют для авиационной электроники, испытательного оборудования и радиолюбительских приложений.

2. Разъем дисплея Apple

Запатентованный разъем DVI Apple объединяет аналоговые и видеосигналы, а также USB-кабель и шнуры питания в одном устройстве. В наши дни Apple использует стандартные разъемы DVI, но вы можете найти эти разъемы для дисплея на более старом оборудовании.

3. AV Multi

Источник: Wikiwand

Разъемы

AV Multi – это проприетарный кабель для продуктов Sony PlayStation.В нескольких версиях PlayStation используются кабели AV Multi. На одном конце находится порт AV, а на другом – желтый, белый и красный входы. Многие новые устройства теперь используют кабели HDMI, но на некоторых устройствах вы можете встретить AV Multis.

4. DisplayPort

Кабели DisplayPort

похожи на HDMI, но разъемы HDMI также имеют каналы возврата звука. DisplayPorts подключают компьютерные мониторы и другую домашнюю электронику, например, кинотеатры.

5. Mini DisplayPort

Кабели

Mini DisplayPort – еще одно предложение от Apple, призванное стать альтернативой HDMI.Они предназначены для использования с компьютерными дисплеями.

6. DB13W3

Разъемы

DB13W3 включают в себя контакты и представляют собой аналоговые компьютерные видеоразъемы старого образца. Эти соединители использовали Apple, IBM и другие компьютерные системы. Но в наши дни их заменили (VGA и DVI).

7. ДМС-59

Кабели

DMS-59 – это еще один контактный разъем, который работает с несколькими мониторами (через адаптер). Это сдвоенные адаптеры DVI старой школы.

8. DVI

Видеокабели

DVI или Digital Visual Interface являются стандартными для компьютерных видеокарт. Существует пять разновидностей: одноканальный и двухканальный DVI-I, одноканальный и двухканальный DVI-D и DVI-A.

9. HDBaseT

Разъемы

HDBaseT или 8P8C передают видео высокого разрешения, аудио, Ethernet и многое другое. Этот тип кабеля идеально подходит для передачи несжатого видео высокой четкости. Однако это чаще встречается в приложениях для телефонов и локальных сетей Ethernet.

10. HDMI

Кабели

HDMI – или мультимедийный интерфейс высокой четкости – являются новейшими и наиболее распространенными домашними кабелями. Они бывают трех типов разъемов; Тип D (микро), тип C (мини) и тип A (самый большой). HDMI является не только кабелем, но и технологическим стандартом для аудио и видео контента.

Вы найдете кабели (или входы) HDMI на устройствах потоковой передачи мультимедиа (например, Roku или Apple TV), DVD-плеерах, игровых консолях и телевизорах. Эти шнуры удобны в том, что они устраняют необходимость в дополнительном аудиокабеле при передаче видео.

11. Мини-DVI

https://files.cablewholesale.com/hires/30h2-55000_03.jpg

Источник: Cable Wholesale

Кабели

Mini-DVI, предшественники шнуров MiniDisplayPort, часто используются на старых компьютерах Apple.

12. Микро-DVI

Микроразмерные DVI

– это еще один тип кабеля, который Apple использует, например, на своих старых MacBook. Теперь их заменяют шнуры MiniDisplayPort.

13. Мини-DIN

Разъемы

Mini-DIN представляют собой разъемы S-video круглой формы с внутренними контактами.Существует множество вариантов, от четырех до десяти контактов.

14. F-разъем

Разъемы

F – еще одно знакомое зрелище для людей, которые начали смотреть кабельное телевидение примерно в 1950 году. Начиная с 70-х годов, разъемы F стали стандартом для подключения телевизоров и доступа к местным программам.

Старые домашние компьютеры, игровые приставки, видеомагнитофоны и другие устройства также десятилетиями использовали F-разъемы. За пределами Северной Америки распространенным вариантом является штекер телевизионной антенны или антенный штекер.

15. Разъем N

Разъемы

N не распространены на потребительских устройствах, но вы найдете их на профессиональном видеооборудовании.

16. Разъем RCA

Разъемы RCA

– еще одно распространенное решение для аудио и видео бытовой электроники. Кабели имеют три разъема: желтый для композитного видео, а затем белый и красный разъемы для аудио.

Для каждого сигнала требуется один разъем, но вы можете использовать эти разъемы без аудиокомпонента (или только с одним), в зависимости от того, что вы подключаете.

17. Твин-свинец

Двухпроводные соединители в наши дни чаще встречаются за пределами США. Но когда телевизионные антенны еще были распространены, в некоторых конфигурациях использовались двухпроводные соединения.

18. Разъем VGA

Аналоговые разъемы

VGA или DE-15 также будут знакомы пользователям старых компьютеров IBM или других компьютеров. Но в 1999 году разъемы DVI начали заменять исходную 9-контактную конструкцию.

19. Мини-VGA

Во многих компьютерах Apple и Sony используются разъемы Mini-VGA, но они встречаются относительно редко.

20. FireWire

Кабели FireWire

устарели, поэтому их можно встретить нечасто. Они также носят названия iLink и IEEE 1394. Если у вас старый внешний жесткий диск или цифровая камера, можно использовать кабель FireWire. Есть два типа: «двуязычный» порт и порт только для b.

Вот все, что вам нужно знать о конструкции шнуров видеопередачи и распространенных типах для бытовой техники.

A. Материалы видеокабелей

Хотя вы можете найти дешевые видеокабели во многих местах, материалы могут повлиять на качество работы ваших шнуров.Недорогие материалы – или просто неподходящие материалы для нужного вам приложения – могут означать, что кабели разваливаются быстрее. Вот четыре основных компонента видеокабелей, а также распространенные материалы.

1. Внутренняя проводка

Внутренняя проводка кабеля – это то, что передает видеоданные. Большинство экспертов рекомендуют кабели из бескислородной меди (OFC) для оптимального качества передачи. Напротив, алюминий с медным покрытием (CCA) считается более дешевым.

Кабели

CCA часто дешевле, но OFC может передавать больше энергии.

2. Экранирование

Экранирование – это то, что защищает видеокабели от помех и электромагнитных сил. Кабели могут иметь разную степень экранирования – от одного до трех слоев – и два распространенных типа – фольга и оплетка. В некоторых шнурах одновременно используются оба типа экранирования.

Плетеный экран обычно подходит для низких частот, но фольга идеальна для более высоких частот.

3. Покрытие разъема

Покрытие разъема видеокабеля предназначено для подключения к разъему.Многие специалисты предлагают позолоченные разъемы, но причины сложны. Например, многие люди предпочитают внешний вид золота, потому что оно не тускнеет, как медь.

Однако позолоченные разъемы не нужны, особенно для цифровых кабелей. В любом случае вы, скорее всего, получите такое же качество сигнала и изображения.

4. Наружные куртки

Наружная оболочка защищает экран и проводку кабеля. В большинстве случаев вам не понадобится сверхпрочная куртка.Исключение составляют случаи, когда вы прокладываете кабели снаружи – или в очень жарких или холодных условиях.

Куртка защищает от трения, влаги, жары, холода и таких явлений, как наступление на них. Материалы оболочки, такие как полиуретан, являются обычными.

B. Общие разъемы для телевизоров

В телевизорах

обычно используются разъемы пяти типов: компонентный, композитный, коаксиальный, S-video и DVI или HDMI.

Сегодня наиболее распространенным кабелем является соединение HDMI, но, в зависимости от возраста вашего телевизора, вы можете найти коаксиальный разъем на задней панели.Даже с современными портами HDMI в большинстве телевизоров есть компонентные видеокабели (с тремя отдельными штекерами).

Хорошая новость в том, что даже на старых телевизорах вы можете преобразовать порт в любой нужный вам тип. Например, можно подключить коаксиальный кабель от старого телевизора к адаптеру, который позволяет подключаться через HDMI.

C. Типы видеокабелей для современных игровых систем

Мы уже обсуждали, что PlayStation использует разъемы AV Multi, проприетарный тип шнура.Но разные типы игровых систем имеют свои требования. Вот шнуры, которые вам понадобятся для наиболее распространенных систем видеоигр.

• Игровая приставка: AV Multi
• Xbox 360: HDMI или VGA HD AV
• Nintendo Switch: Тип C HDMI
• Nintendo Wii: AV Multi

D. Кабели для компьютерных мониторов

Тип кабеля, необходимого для подключения монитора компьютера к компьютеру (или даже ноутбуку), зависит от марки и модели. Обычно компьютерные мониторы поставляются с кабелями VGA, но новые технологии меняют стандартное оборудование.

Общие видеопорты на ПК совместимы с такими кабелями, как:

• RCA
• VGA
• DMS59
• DVI (много типов)
• DisplayPort (включая Mini)
• HDMI (все типы)

Такие компании, как Dell, также предлагают беспроводные мониторы, которым для подключения к ПК или ноутбуку требуется только источник питания и Wi-Fi.

Вы также можете подключить свой ноутбук к внешнему монитору или добавить второй монитор к компьютеру.Посмотрев на порты, вы можете определить, какой кабель вам нужен и как быстро выполнить подключение – никаких инструментов или пайки не требуется.

E. Кабели для видео, совместимые со смартфонами

Хотя большинство смартфонов могут передавать по беспроводной сети на экран телевизора или монитор ПК, бывают случаи, когда кабель более эффективен (или просто проще). Самый простой способ подключить смартфон к телевизору – использовать кабель HDMI, поскольку они передают аудио и видео одновременно.

С помощью адаптера вы можете подключить кабель HDMI к смартфону, а затем подключить его к задней панели телевизора.Со многими устройствами Android вы можете подключаться через mini или micro HDMI, но убедитесь, что вы выбрали кабель со стандартным HDMI на одном конце и нужного вам размера на другом.

Разъемы USB

– еще один способ передачи аудио и видео на телевизор. Новые телевизоры, как правило, имеют USB-порты, и кабель для зарядки вашего телефона, скорее всего, подключит их к этому порту.

F. Видеокабель Часто задаваемые вопросы

По-прежнему неясны различные типы видеокабелей и их применения? Вот часто задаваемые вопросы о шнурах видеоразъемов.

Почему разрешение видео имеет значение в видеокабелях?

Разрешение имеет значение, потому что неправильный кабель может исказить качество видео. Если вы выберете некачественный кабель, который подходит к вилке вашего устройства, это не означает, что вы получаете наилучшее качество изображения.

Помимо чтения информации о пакете, определение разрешения видео требует некоторых предварительных знаний о числах и расчетах. По сути, есть три способа, которыми производители обозначают разрешение: с помощью пикселей, «i» и показателей высокой четкости (например, «D»).

Разрешение пикселей

Производители телевизоров, компьютеров и видеоигр предлагают статистику разрешения в виде пикселей. Например, стандартное разрешение сегодня может составлять 1920 x 1080. Это означает размер в пикселях или количество пикселей как по ширине, так и по высоте.

Number Plus i

Вы также можете увидеть измерения «i», например 480i, что соответствует телевидению стандартной четкости (SDTV). Буква «i» обозначает тип разрешения – в данном случае чересстрочный.Разрешение с чересстрочной разверткой означает меньшее потребление полосы пропускания, что по-прежнему обеспечивает лучшее восприятие движения для зрителей.

Высокое разрешение

Телевидение высокой четкости (HDTV) является самым современным средством измерения разрешения. Телевизоры HDTV предлагают максимальное количество пикселей, и вы можете найти разрешения, указанные в «UHD» или «K».

Выбор кабеля с правильным разрешением – помимо типа вилки вашего устройства или телевизора – может повлиять на качество передачи видеосигнала. Если вы испытываете мерцание или другие проблемы с изображением, возможно, вы используете неправильное разрешение кабеля.

Могу ли я подключить два устройства с разными типами кабелей?

Хорошая новость в том, что с таким количеством доступных адаптеров и даже преобразователей вы можете подключить практически любое устройство к другому. Это может быть нелегко и может потребовать некоторых проб и ошибок, но можно подключить старые телевизоры с новыми системами видеоигр или смартфоны к мониторам ПК.

Однако потенциально могут существовать недостатки, если ваши кабели не обеспечивают высокое разрешение.Если вы заметили ухудшение качества изображения при прокладке кабелей, попробуйте использовать другую конфигурацию или тип кабеля, чтобы проверить, сможете ли вы сохранить качество видео.

В худшем случае будет покупка нового оборудования. Это неплохая идея, если ваше устройство или приспособление устарело уже несколько десятилетий. IV. Где купить видеокабели в Интернете

В наши дни почти во всех розничных магазинах, таких как Walmart, Target и другие, есть несколько типов видеокабелей. Но прежде чем начать добавлять товары в корзину – онлайн или офлайн, – убедитесь, что вы выбираете правильный кабель.

G. Как найти подходящие видеокабели в Интернете

Перед тем, как начать делать покупки, проверьте порты на двух устройствах или компонентах, которые вы хотите подключить. По возможности сделайте снимок, чтобы убедиться, что вы подходите правильно. Стоит проползти (или переместить) мебель, чтобы получить точное представление о том, что вам нужно.

Другой вариант – проверить руководство пользователя оборудования – производители сообщат вам, какой тип подключения работает с их продуктом.

В некоторых случаях вам нужно проявить творческий подход. Например, если вам нужно подключить смартфон, у которого нет порта, совместимого с HDMI, к телевизору с помощью только коаксиального кабеля, вам понадобится адаптер для телефона, кабель HDMI, преобразователь и . чтобы все заработало.

Обзор списка видеокабелей

H. Где купить видеокабели

Купить видеокабель в Интернете легко и часто по доступной цене. Ознакомьтесь с этими источниками для видеокабелей всех типов:

Связанный: Идеи проекта DIY TV Stand | Маленькие тумбы под телевизор | Типы телевизионной мебели | Пульт дистанционного управления для умного дома

Розыгрыш домашней стратосферы…

Enter to Win Small Appliances

Лучшие мелкие бытовые приборы включают блендер Vitamix, Instant Pot, соковыжималку, кухонный комбайн, миксер и кофеварку Keurig.

Бесплатные раскраски и книги для детей

Бесплатно скачать и распечатать.

Скачайте тысячи пользовательских раскраски и пазлов для своих детей.

Полное руководство по типам кабелей для монитора

Типы кабелей мониторов, используемых для подключения дисплеев к настольным и портативным ПК, за последние годы значительно изменились.Были улучшены пропускная способность и уменьшена задержка, а также введено множество новых функций. Там, где старые кабели могли передавать только аналоговое видео с низким разрешением, более современные кабели могут передавать цифровое видео и аудио. Некоторые могут даже управлять питанием, в то время как другие позволяют выполнять расширенное гирляндное соединение нескольких мониторов с помощью одной цепочки кабелей.

Если вы хотите купить новый дисплей с определенным разъемом или найти его на более старом экране, вот полное руководство по типам кабелей для монитора и их возможностям.

Какие бывают типы кабелей монитора?

Наиболее распространенные типы кабелей монитора, с которыми вы встретитесь:

HDMI – Стандартный кабель для передачи аудио и видео, который уже более десяти лет преимущественно используется в потребительских телевизорах и мониторах, игровых консолях, DVD и Blu-Ray плеерах. В некоторых редких случаях он доступен в мини-форме.

DisplayPort – еще один кабель для передачи аудио и видео, который чаще встречается на настольных мониторах.Кабели DisplayPort традиционно обеспечивают большую пропускную способность, чем HDMI, хотя это не всегда так. Вы также найдете кабель Mini DisplayPort, который представляет собой миниатюрную версию полноразмерного порта, обычно используемого в ноутбуках.

DVI – Тип кабеля только для видео, который обычно используется в старых мониторах, настольных видеокартах и ​​ноутбуках. Обычно он используется в форматах DVI-D и DVI-I, а также какое-то время был доступен как Mini-DVI и Micro-DVI.

VGA – старый аналоговый стандарт видео кабеля, получивший известность в начале 90-х. Поскольку он заменен DVI, HDMI и DisplayPort, он обычно встречается только на старых мониторах.

USB-C – самый универсальный тип кабеля для монитора, USB-C может передавать аудио, видео и данные одновременно благодаря поддержке протокола DisplayPort Alt Mode. В некоторых случаях мониторы USB-C могут также передавать питание на подключенные ноутбуки, в то время как портативные мониторы USB-C могут получать питание полностью от одного USB-C от главного устройства.

Thunderbolt – проприетарный тип кабеля монитора, который до недавнего времени был ограничен системами на базе Intel, в разных версиях Thunderbolt использовались разные разъемы. Thunderbolt 1 и 2 использовали Mini DisplayPort, а Thunderbolt 3 и 4 использовали USB-C. Он может поддерживать аудио, видео и данные и имеет одну из самых высоких пропускных способностей среди мониторных кабелей любого типа.

Компонент – Эти красные, зеленые и синие разъемы иногда включаются в мониторы, чтобы предложить тип подключения аналогового видео, более мощный, чем VGA.Это может быть полезно для подключения старых DVD-плееров или кабельных приставок.

Composite – более старая альтернатива Component с более низким разрешением (хотя он может передавать как аудио, так и видео), этот тип кабеля монитора поставляется с красными, белыми и желтыми разъемами и в основном используется в старых игровых консолях, видеомагнитофонах и телеприставки.

Другие типы кабелей монитора, которые вы можете увидеть в комплекте с некоторыми дисплеями, включают устаревший оптический аудиоразъем или традиционные порты USB-A для использования монитора в качестве концентратора USB.

Какой кабель монитора мне нужен?

В зависимости от выбранного типа кабеля монитора вам также потребуется купить кабель монитора. Cable Matters предлагает большой выбор кабелей практически всех форматов, упомянутых до сих пор. Для более новых стандартов, таких как Thunderbolt, HDMI и DisplayPort, лучше всего выбрать новейшие и самые функциональные кабели для максимальной защиты будущего.

Кабель имеет значение Кабель DisplayPort 1.4

Кабель имеет значение HDMI 2.1 кабель

Кабель имеет значение Кабель Thunderbolt 4

Кабель имеет значение Кабель DVI

Кабель имеет значение Кабель VGA

Почему тип кабеля имеет значение для монитора

Существует ряд факторов, влияющих на выбор лучшего типа кабеля монитора для подключения к дисплею. Вы будете ограничены вариантами физического порта на вашем дисплее и исходном устройстве, будь то игровая консоль, настольный ПК, ноутбук или что-то еще.Также необходимо учитывать ограничения полосы пропускания, которые могут повлиять на максимальное разрешение и частоту обновления, с которыми может работать ваш монитор, и дополнительные функции, такие как HDMI ARC и eARC, могут быть еще одним фактором, который следует учитывать.

Хотя все ранее перечисленные типы кабелей монитора могут передавать видео на совместимые мониторы, все они имеют совершенно разные возможности, поэтому важно выбрать правильный, для того, что вы хотите смотреть или играть, и что вы смотрите или воспроизводите. .

Лучший тип кабеля для монитора для работы и игр

Лучший тип кабеля для игрового монитора

Для игр лучший тип кабеля монитора – тот, который совместим как с вашим монитором, так и с игровой системой (будь то консоль, ноутбук или настольный ПК) и предлагает максимально возможную пропускную способность.Это особенно верно, если вы ориентируетесь на высокую частоту кадров (100+ кадров в секунду) и сверхвысокое разрешение, например 4K.

Для игровых консолей нового поколения, таких как Xbox Series S / X и PlayStation 5, вы хотите использовать кабель HDMI 2.1, подключенный к игровому монитору HDMI 2.1 или телевизору. Это дает вам всю необходимую полосу пропускания и открывает возможность использования eARC для уменьшения количества кабелей в настройках громкоговорителей объемного звука. Для настольных ПК и ноутбуков HDMI 2.1 по-прежнему остается отличным выбором, предоставляя вам всю полосу пропускания, необходимую для игр 4K с частотой до 144 Гц (или даже 240 Гц при использовании Display Stream Compression) .

Тем не менее, только видеокарты последнего поколения имеют поддержку HDMI 2.1, поэтому вам, скорее всего, будет лучше использовать кабель DisplayPort, поскольку он предлагает достаточную пропускную способность для обработки до разрешения 4K при частоте до 120 Гц и его можно найти на гораздо более широкий ассортимент видеокарт.

Если вы пытаетесь играть на гораздо более старом ПК и вам предоставляется выбор между VGA и DVI, выберите последний, поскольку он может передавать цифровой сигнал и обеспечивает поддержку большего разрешения.

Лучший тип кабеля для монитора производительности

Work не предъявляет таких же требований, как игры, поэтому вы можете обойтись более широким выбором типов кабелей для монитора.Однако это не означает, что использование современных кабелей более высокого класса, поддерживающих более высокую частоту обновления и разрешение, бесполезно. Работа с разрешением 1440p или 4K может означать больше места на экране и более качественные визуальные эффекты и видео, поэтому использование кабеля HDMI или DisplayPort последнего поколения может быть хорошей идеей.

В качестве альтернативы, для более компактной рабочей среды с меньшим количеством кабелей и большой пропускной способностью кабели USB-C и Thunderbolt могут быть лучшим вариантом. У вас будет более ограниченный выбор монитора, но эти кабели могут быть отличным решением для уменьшения беспорядка на столе, особенно если вы подключаете современный ноутбук к внешнему дисплею, где возможности вывода видео ограничены.

Современные и старые типы кабелей монитора

Более старые типы кабелей монитора, такие как VGA, передают только аналоговые, а не цифровые сигналы, требуя преобразования до и после передачи. Они также ограничены в разрешении и поддерживаемой частоте обновления. То же самое касается и старых типов цифровых кабелей, таких как DVI и Component, которые ограничены максимумом 1080p (1920 x 1080). Большинство из них ограничены передачей только видеосигнала, поэтому для обработки звука требуется дополнительный кабель.

Для сравнения, современные разъемы, такие как HDMI 2.1 и DisplayPort, могут выходить далеко за рамки этого, передавая как аудио, так и видео по одному соединению. Они также поддерживают высокую частоту кадров при разрешении 4K или более низкую частоту кадров даже при разрешении до 16K при использовании сжатия видеопотока. Они также могут обрабатывать современные стандарты изображения, такие как HDR, и современные аудиофункции, такие как Dolby Atmos.

USB-C и Thunderbolt 3 и 4 не имеют такой же пропускной способности, как новейшие стандарты HDMI и DisplayPort, но они невероятно универсальны, с их способностью обрабатывать аудио, видео и высокоскоростную передачу данных, а в некоторых чехлы передают питание и на подключенные портативные устройства – все по одному кабелю.Они даже могут делать это одновременно, что делает их гораздо более функциональными, чем любой из старых типов кабелей монитора, которые все еще встречаются на некоторых устаревших устройствах.

Кабель Ethernet

// Подробное руководство покупателя по кабелям Ethernet

3 альтернативы кабеля Ethernet

Хотя Wi-Fi – удобная роскошь, к которой мы уже привыкли, у нее, безусловно, есть свои недостатки: случайные пропадания, медленные скорости и ограниченный диапазон – это все проблемы, с которыми нужно бороться.

Кабели

Ethernet (включая PoE) – отличный способ устранить многие недостатки WiFi. Вы можете прокладывать кабели Ethernet через дом или офис, обеспечивая прямое, быстрое и безопасное соединение со всеми вашими устройствами. Вам не придется беспокоиться о потере сигнала или медленном подключении Wi-Fi из-за толстых стен или слишком большого расстояния.

Однако иногда прокладка кабелей Ethernet также может быть головной болью. Если вы новичок в области сетевых технологий, прокладка кабелей Ethernet через пол или стену может оказаться сложной задачей.

Если бы только был способ использовать существующую инфраструктуру, вместо того, чтобы кропотливо прокладывать кабели самостоятельно…

Откройте для себя альтернативные кабели Ethernet. К счастью, есть несколько отличных способов использовать существующие кабели на вашем рабочем месте; Независимо от того, используете ли вы электрические, телефонные или коаксиальные кабели, вам не обязательно тратить свое драгоценное время и с трудом заработанные деньги на настройку сетевых кабелей.

Адаптеры Powerline

Адаптеры Powerline – одна из популярных альтернатив кабелей Ethernet – это устройства, которые отправляют сигналы данных по домашней электропроводке.

Вам может быть интересно, как данные могут быть отправлены на устройства по линиям электропередачи – разве они не должны быть заняты передачей электроэнергии?

Что ж, по сравнению со звуком и частотой диапазона WiFi, линии электропередач переменного тока имеют свои собственные формы волны с частотой 50-60 Гц (в зависимости от того, где вы живете). Адаптеры Powerline используют разные частоты от 2 000 000 до 86 000 000 Гц (2-86 МГц). Точно так же Интернет DSL использует телефонную проводку для отправки данных с другой частотой.

Хотя теоретическая максимальная производительность Powerline составляет примерно 2 Гбит / с, реальная производительность будет 100-200 Мбит / с.Тем не менее, такой скорости передачи данных достаточно даже для потоковой передачи видео в разрешении 4K. Более того, адаптеры Powerline имеют лучшую целостность сети и задержку, чем традиционный Wi-Fi.

Также важно отметить, что скорость передачи данных может снизиться из-за старой и устаревшей электропроводки. Более того, если вы попытаетесь использовать два адаптера Powerline, которые находятся далеко друг от друга, скажем, на расстоянии нескольких этажей, скорость также быстро снизится.

Вы можете попробовать настроить свою сеть Powerline с различными комбинациями розеток, чтобы оптимизировать скорость сети, так как одни розетки окажутся более полезными, чем другие.

Устройства большой мощности, такие как телевизоры и микроволновые печи, могут вызывать замедление, если они работают в одной цепи.

Наконец, вы сможете установить сеть Powerline, только если обе розетки подключены к одной и той же коробке выключателя. Если вы находитесь в большом доме или офисе с несколькими выключателями, вы не сможете использовать линию электропередач, если обе розетки не подключены к одной цепи.

Когда дело доходит до сетей Powerline, лучше меньше, да лучше. Если вы используете слишком много, сеть станет перегруженной.Если вы пытаетесь настроить корпоративную сеть, лучше всего подойдет традиционный Ethernet и PoE.

Учитывая вышесказанное, было бы разумно купить свой первый комплект адаптеров Powerline в магазине, предлагающем хорошую политику возврата. Таким образом, вы можете вернуть свои деньги, если powerline окажется не совсем идеальной для вашего дома или офиса.

Когда дело доходит до установки адаптеров Powerline, на самом деле это довольно просто. Просто подключите кабель Ethernet к маршрутизатору, а другой конец вставьте в розетку.

Затем подключите другой адаптер Powerline к стене рядом с устройством, а затем подключите последний кабель Ethernet к устройству. Это проще простого!

Убедитесь, что вы подключаете адаптеры непосредственно к стене. Резервные батареи ИБП, стабилизаторы питания, сетевые фильтры, блоки питания и удлинители могут фильтровать и блокировать сетевые частоты, принимая их за нежелательный шум.

Также было бы разумно следовать инструкциям по безопасности для адаптеров Powerline после установки, особенно если вы живете в квартире или таунхаусе.Вы можете установить пароль для сети Powerline, чтобы защитить вашу конфиденциальную информацию от посторонних глаз.

Любой, кто использует с вами электрическую цепь, может получить доступ к вашей сети Powerline, если она не защищена паролем. Так же, как вы защищаете паролем свою сеть Wi-Fi, вам также необходимо защитить свою сеть Powerline.

PoLRE

Power over Long Reach Ethernet (PoLRE) – еще одна простая альтернатива и фантастический способ предоставить сетевые данные устройствам, которые находятся слишком далеко от вашего маршрутизатора, чтобы получать надежный сигнал WiFi.

Продается Cisco, PoLRE использует неэкранированную витую пару телефонного уровня для передачи сигналов данных через ваш дом с использованием существующей инфраструктуры. Никаких проблем с задержкой, связанных с WiFi, и никаких проблем с установкой Ethernet.

Наборы удлинителей PoLRE через COAX дают пользователю возможность превышать 100-метровое ограничение стандартных кабелей Ethernet. Эта опция, в отличие от адаптеров Powerline, позволяет подавать не только сигнал данных, но и питание на ваши PD (устройства с питанием).Это включает, помимо прочего, телефоны VoIP и WAP (точки беспроводного доступа) в любом месте вашего дома или офиса с существующей инфраструктурой.

Ethernet через COAX (адаптер MoCA)

Как и адаптеры Powerline, адаптеры MoCA быстрее, чем Wi-Fi, и их гораздо проще установить, чем традиционные кабели Ethernet, что делает их одной из более простых альтернатив.

Адаптеры MoCA используют существующие кабели COAX в вашем доме для передачи сетевых частот с вашего маршрутизатора на ваши устройства.MoCA, также известный как «Мультимедиа через COAX», позволяет достичь скорости сети, близкой к скорости традиционной сети Ethernet, без необходимости прокладывать кабели Ethernet через ваш дом.

Это особенно полезно, если ваш маршрутизатор находится на одной стороне вашего дома, а ваши сетевые устройства – на другой стороне. Адаптеры MoCA имеют теоретическую максимальную скорость сети до 1 Гбит / с – хотя, как и адаптеры Powerline, фактические скорости, вероятно, будут ниже идеального максимума.

Текущее поколение MoCA – 2.0 связанный сигнал. Вы можете использовать тот же кабель COAX, который раньше использовался только вашим телевизором, то есть установка второго кабеля не требуется.

К сожалению, установка U Verse от AT&T и DirectTV не поддерживает MoCA. Если у вас есть один из ранее перечисленных поставщиков услуг, вам придется изучить другие варианты.
Некоторые современные модемы уже поддерживают MoCA, а это означает, что вам нужно будет купить только один адаптер MoCA, на который вы хотите передавать сетевой сигнал. В противном случае вам придется купить два адаптера: один для преобразования сигнала Ethernet в сигнал COAX, а другой – для преобразования сигнала COAX обратно в Ethernet, когда он достигнет своего конечного пункта назначения.

Что касается установки, то на самом деле это довольно просто. Сначала подключите фильтр PoE к маршрутизатору, к которому вы обычно подключаете кабель COAX. Он легко прикручивается, как обычно ваш COAX-кабель, и предотвращает попадание сигнала MoCA в ваш маршрутизатор.

Вам также потребуется установить второй фильтр PoE в том месте, где коаксиальный кабель входит в ваш дом, чтобы предотвратить передачу сигнала данных по основной линии. Эта дополнительная безопасность обеспечит безопасность вашей сети от злоумышленников на той же линии COAX.

В любом случае, MoCA – это фантастический способ обеспечить сетевой сигнал вашим устройствам, которые находятся слишком далеко от вашего маршрутизатора, чтобы получить сильный сигнал WiFi, не тратя при этом кучу времени и денег.

В целом, выбор правильного кабеля или альтернативного кабеля PoE – важная задача, к которой нельзя относиться легкомысленно. Каждое пространство, которое требует решения Ethernet, должно соответствовать его уникальным нормам, стандартам безопасности и долгосрочным характеристикам. Надеюсь, представленная здесь информация поможет вам принять обоснованное решение.

Если вам нужна помощь в выборе лучших кабелей PoE для ваших нужд, не стесняйтесь обращаться к нам. Мы гордимся тем, что помогаем вашему проекту работать гладко.

Кабели для сетей: типы и характеристики – видео и стенограмма урока

Кабели с витой парой

Витая пара означает, что кабель сконструирован с двумя независимыми изолированными проводами, намотанными друг на друга. Этот метод используется в качестве средства для уменьшения помех от электромагнитного спектра, что позволяет сетевым устройствам работать более плавно с меньшим шумом от внешних источников (шум может исходить от нескольких источников, таких как линии электропередач).Существует два различных типа кабелей витой пары: экранированная витая пара (STP) и неэкранированная витая пара (UTP) :

• Кабели STP имеют дополнительное покрытие, которое действует как заземление для телефонного кабеля для переноски. данные быстрее.
Кабели
• UTP не имеют этого дополнительного покрытия, но это не значит, что они плохие сетевые кабели. Фактически, кабели UTP являются сегодня самыми популярными и часто используемыми кабелями.

Давайте взглянем на некоторые типы кабелей витой пары.

Типы UTP

Кабели типа «витая пара» помогают снизить уровень шума, но есть еще кое-что, что вам следует знать о них. В настоящее время существует девять категорий: от CAT1 до CAT5, CAT5e, CAT6, CAT6a и CAT7.

• CAT1 – CAT3 больше не является стандартом и использовался в старых телефонных линиях
• CAT4 обычно используется в сетях Token Ring. Он поддерживает 16 Мбит / с на дальности до 100 метров.
• CAT5 – это то, что многие люди могут иметь дома с сетями на базе Ethernet.Он содержит две витые пары и поддерживает скорость 100 Мбит / с на дальности до 100 метров.
• CAT5e использует четыре витые пары через соединение Ethernet. Он поддерживает 1000 Мбит / с (гигабитные скорости сети) с дальностью действия до 100 метров.
• CAT6, CAT6a и CAT7 также содержат четыре витые пары и являются будущим стандартом для сетевых кабелей. Они имеют базовую скорость передачи данных 10 Гбит / с с дальностью действия до 100 метров.

Кроме того, наиболее распространенный тип соединительного кабеля UTP известен как RJ-45.Скорее всего, эти кабели подходят для вашей домашней сети.

UTP по сравнению с STP

Давайте внимательнее рассмотрим существенные плюсы и минусы UTP:

Плюсы

• Они меньше STP, что делает их физически более простыми в обращении и установке
• Они дешевле, и меньше беспокоиться об износе из-за отсутствия дополнительной защиты.
• Они являются наиболее распространенными из двух и используются в различных ситуациях.

Минусы

• Отсутствие дополнительной защиты – единственный серьезный недостаток по сравнению с STP

Давайте подробнее рассмотрим существенные плюсы и минусы STP:

Плюсы

• Единственным наиболее значительным преимуществом STP является дополнительное экранирование, которое обеспечивает максимальную производительность при сокращении электрических помех.

Минусы

• Они дороже из-за дополнительной защиты
• Еще они массивнее за счет экранированного корпуса
• Их сложнее настроить, потому что они должны быть надлежащим образом заземлены для достижения максимальной производительности.
• Экранирование кабелей очень хрупкое, и качество может быть легко нарушено в случае небольшого повреждения

UTP – наиболее распространенный выбор, но есть одна конкретная ситуация, когда STP преобладает как высший выбор.Если в окружающей среде присутствует огромное количество электромагнитных помех, дополнительная экранирующая способность STP снизит окружающий электрический шум.

Коаксиальный кабель в сравнении с оптоволоконным кабелем

Коаксиальный кабель – это то, что многие из нас установили в своих домах нашими интернет-провайдерами. Затем он подключается к кабельному модему.

Волоконно-оптические кабели – это новый стандарт сетевых подключений, они настолько быстрые, что могут нести световую скорость, что позволяет создавать гигабитные сети со скоростью более 1000 Мбит / с.Хотя они набирают популярность, они все же гораздо менее распространены, чем коаксиальные соединения. Оптоволоконные кабели имеют более тонкую конструкцию, более высокие скорости, более широкую полосу пропускания, остаются холодными при большой нагрузке, имеют гораздо меньше помех и более безопасны, чем коаксиальные кабели.

Существует три типа оптоволоконных кабелей, известных как одномодовые, многомодовые и пластиковые оптические волокна:

• Одномодовый (SMF) используется для передачи данных на гораздо большие расстояния, чем два других типа. , что делает его более идеальным для различных ситуаций.
• Многорежимный (MMF) чаще используется для отправки данных на короткие расстояния, что идеально подходит для бизнес-среды
• Пластиковое оптоволокно часто называют потребительским оптоволоконным кабелем, что означает, что его наиболее идеальным вариантом является использование в домашних сетях

Когда достигнуты пределы многомодового режима, нам понадобится преобразователь для преобразования сигнала в одномодовое оптоволоконное соединение.

Резюме урока

Давайте уделим несколько минут тому, чтобы проанализировать, что мы узнали о различных типах и характеристиках кабелей для сетей. Сначала мы узнали, что существует много разных типов сетевых кабелей, но основные из них, которые вы видите в сетевых средах, – это витые пары, коаксиальные и оптоволоконные кабели.

Витые пары – это кабели, в которых два независимых изолированных провода намотаны друг на друга и предназначены для борьбы с электромагнитными помехами.Их можно разделить на два типа, известные как экранированная витая пара (STP) и неэкранированная витая пара (UTP) . Кабели STP в основном используются в областях с высокими электрическими помехами. Кабели UTP наиболее распространены среди потребителей.

Коаксиальный кабель – это то, что ваш интернет-провайдер использовал для подключения сетевого подключения к кабельному модему, и до сих пор остается наиболее распространенным средством для этого. Волоконно-оптические кабели превосходят коаксиальные кабели, поскольку они являются новым стандартом сетевого подключения и настолько быстры, что могут нести скорость света, что позволяет создавать гигабитные сети.Однако в домах они все еще относительно редки. Из трех различных типов оптоволоконных кабелей тот, который используется для домашних сетей, называется пластиковым оптоволокном . Другими типами являются одномодовый (SMF) , который используется для передачи данных на гораздо большие расстояния, чем два других типа, и многорежимный (MMF) , который чаще используется для передачи данных через короткие расстояния.

У сетей светлое будущее, так что ждите дальнейших улучшений с течением времени, поскольку все больше компаний начинают продвигаться вперед с лучшими технологиями!

типов кабелей Ethernet – категории 3, 4, 5, 5e, 6, 6a, 7, 8

Существует три типа кабелей Ethernet: коаксиальный , витая пара и оптоволоконный кабель .В современных локальных сетях кабельная витая пара является наиболее популярным типом кабельной разводки, но использование оптоволоконных кабелей растет, особенно в высокопроизводительных сетях. Коаксиальный кабель обычно используется для передачи кабеля через Интернет. Давайте подробно объясним все три типа Ethernet-кабелей .

Кабели Ethernet Основные сведения:

Самый распространенный сетевой кабель называется Cat 5, Cat 5e, Cat 6, Cat 6a, Cat7. Все они имеют разные функции, поэтому необходимо купить или выбрать правильный кабель для правильного применения.

Эти сетевые кабели используются для подключения различных сетевых компонентов через коммутаторы и маршрутизаторы Ethernet к компьютерам, серверам и другим сетевым устройствам – при наличии интерфейса Ethernet их можно подключить с помощью кабеля Ethernet.

Кабели Ethernet для подключения в большинстве офисных и домашних сред полагаются на кабель витой пары – все категории Cat 5, Cat 6 и Cat 7 использовали этот формат. Скручивая провода вместе, токи будут уравновешиваться, например, в одном проводе ток движется в одном направлении, а в другом проводе ток течет в другом направлении, позволяя всем внешним полям вокруг витой пары нейтрализовать выключенный.

Таким образом, данные могут передаваться на большие расстояния без чрезмерных мер предосторожности.

Типы кабелей Ethernet:

1: Коаксиальный кабель

Коаксиальный кабель имеет внутренний проводник, проходящий по середине кабеля. Проводник окружен слоем изоляции, который затем окружен экраном другого несущего проводника, что делает этот тип кабеля устойчивым к внешним препятствиям.Этот тип кабеля бывает двух типов – тонкий и толстый. Каждый тип имеет максимальную скорость передачи 10 Мбит / с. Коаксиальные кабели ранее использовались в компьютерных сетях, но теперь их заменили кабели с витой парой.

• Оболочка: Это внешняя оболочка коаксиального кабеля. Он защищает кабель от физических повреждений.
• Плетеный экран: Этот экран защищает сигналы от внешних помех и шума. Этот щит сделан из того же металла, что и сердечник.
• Изоляция: Изоляция защищает сердечник. Это также закладывает основу для отделения от плетеного экрана. Поскольку и основание, и покрытый экран используют один и тот же металл, без этого слоя они будут соприкасаться и образовывать короткое замыкание на проводе.
• Проводник: Проводник передает электронные сигналы. По типу жила коаксиальный кабель можно разделить на два типа; одножильный коаксиальный кабель и многожильный коаксиальный кабель.

В одножильном коаксиальном кабеле используется один центральный металлический (обычно медный) провод, а в многожильном коаксиальном кабеле используется несколько тонких металлических жил.На следующем изображении показаны оба типа кабеля.

2: Кабельная витая пара

В витой комнате четыре пары проводов. Эти провода скручены почти друг к другу, чтобы уменьшить перекрестные помехи и внешние помехи. Этот тип кабельной разводки распространен в современных локальных сетях.

Кабели витой пары можно использовать для телефонных и сетевых кабелей. Он поставляется в двух версиях: UTP (неэкранированная витая пара) и STP (экранированная витая пара) . Разница между ними в том, что кабель STP имеет дополнительный уровень защиты для защиты данных от внешних помех.

Сходства и различия между кабелями STP и UTP

• И STP, и UTP могут передавать данные со скоростью 10, 100, 1 и 10 Гбит / с.
Кабели
• STP дороже кабелей UTP, потому что они содержат больше материала.
• Оба кабеля используют один и тот же разъем модуля RJ-45 (зарегистрированный слот).
• STP обеспечивает большую устойчивость к шумам и электромагнитным помехам, чем кабель UTP.
• Максимальная длина двух сегментов кабеля составляет 100 метров или 328 футов.
• Два кабеля могут вместить до 1024 узлов на сегмент.

На следующем изображении показаны оба типа кабеля витая пара.

3: Волоконно-оптический кабель

В кабелях этого типа используются оптические волокна для передачи данных в виде светового сигнала. Кабели имеют жгуты из стекловолокна, окруженные материалом оболочки.

Сердечник в оболочке; Облицовка оборачивается буфером, а буфер – оболочкой.

1. Ключ заключается в передаче информационных сигналов в виде света.
2. Оболочка отражает свет обратно в сердцевину.
3. Буфер предотвращает утечку света.
4. Эта оболочка защищает кабель от физических повреждений.

Волоконно-оптические кабели полностью невосприимчивы к электромагнитным и радиочастотным помехам. По этому кабелю можно передавать данные на большие расстояния с максимальной скоростью. Он может передавать 40 км данных со скоростью 100 Гбит / с.

Волоконно-оптические кабели используют свет для передачи данных.Он отражает свет от одной точки к другой. Существует два типа оптоволоконных кабелей в зависимости от того, сколько света они пропускают в данный момент времени; SMF в MMF.

Этот тип кабеля может выдерживать более длинные кабели, чем другие типы кабелей (несколько миль). Кабель не имеет электромагнитных помех. Как видите, этот кабельный метод имеет много преимуществ перед другими методами, но его главный недостаток – он более дорогой.

Существует два типа оптоволоконных кабелей:

• Одномодовое волокно (SMF) – использует только один световой луч для передачи информации.Используется на большие расстояния.
• Многомодовое волокно (MMF) – использует несколько световых лучей для передачи данных. Дешевле, чем SMF.

Обычно используются четыре типа разъемов:

1. ST (Коннектор с прямым наконечником)
2. SC (Абонентский разъем)
3. FC (Fibre Channel)
4. LC (разъем Lucent)

Категории кабелей Ethernet

Доступно множество различных кабелей для Ethernet и других телекоммуникационных и сетевых приложений.Эти сетевые кабели, описанные по разным категориям, например Кабели Cat 5, Cat-6 и т. Д., Которые часто признаются TIA (Telecommunications Industries Association), и их краткое изложение приводится ниже:

• Cat-1: Это не признано TIA / EIA. Это форма проводки, которая используется для стандартной телефонной (POTS) проводки или для ISDN.
• Cat-2: Это не признано TIA / EIA. Это была форма проводки, которая использовалась для сетей Token Ring 4 Мбит / с.
• Cat-3: Этот кабель определен в TIA / EIA-568-B. Он используется для сетей передачи данных с частотами до 16 МГц. Он был популярен для использования в сетях Ethernet 10 Мбит / с (100Base-T ), но теперь его заменили кабелем Cat-5.
• Cat-4: Этот кабель не признан TIA / EIA. Однако его можно использовать в сетях с частотами до 20 МГц. Он часто использовался в сетях Token Ring 16 Мбит / с .
• Cat-5: Это не принято TIA / PTA.Это широко используемый сетевой кабель для сетей 100Base-T и 1000Base-T, позволяющий передавать данные через Ethernet со скоростью 100 Мбит / с, и выше (125 МГц для 1000Base-T). Кабель Cat 5 заменил версию Cat 3 и стал стандартом для кабеля Ethernet на несколько лет. Кабели категории 5 устарели и не рекомендуются для новых установок.
В кабеле №

Cat 5 используются витые пары для предотвращения внутренних перекрестных помех, XT, а также перекрестных помех с внешними проводами, AXT. Кабель Cat 5, хотя и не стандартизирован, обычно использует 1.5 – 2 скручивания на сантиметр.

В кабеле категории 5 используется витая пара для предотвращения внутренних перекрестных помех. Кабели категории 5, хотя и не стандартизированы, обычно используются через каждые 1,5–2 витка на сантиметр.

• Cat-5e: Этот тип кабеля признан TIA / EIA, определен в TIA / EIA-568 и был обновлен в 2001 году. Он имеет немного более высокую частоту, поскольку увеличивает характеристики кабеля Cat-5 до 125 Мбит / с.

Cat-5e может использоваться для 100Base-T и 1000Base-t (Gigabit Ethernet).Стандарт Cat 5e для Cat 5 улучшен, и это разновидность кабеля Cat 5, изготовленного по более высоким спецификациям, хотя физически он такой же, как Cat 5. Он протестирован на соответствие более высоким требованиям, чтобы гарантировать, что он может работать на более высоких скоростях передачи данных. Скрученные пары в сетевых кабелях, как правило, имеют такой же уровень перекручивания, как и кабели категории 5.

Cat-5e может использоваться с 100Base-T и 1000Base-t (Gigabit Ethernet). Стандарт Cat 5e был улучшен, это форма кабеля Cat 5, который производится с более высокими характеристиками, чем Cat 5, и он прошел испытания с более высокими техническими характеристиками, чтобы сделать его более способным к передаче данных.

• Cat-6: Этот кабель определен в TIA / EIA-568-B, что значительно улучшает характеристики Cat-6. Во время производства кошек 6 кабелей приклеиваются более плотно, чем Cat 5 или Cat 5e, и у них есть внешний экран из фольги или оплетки. Защита экрана защищает провода витой пары внутри кабеля Ethernet и помогает предотвратить коррозию и шумовые помехи. Кабели Cat-6 могут технически поддерживать скорость до 10 Гбит / с , но только до 55 метров.

• Cat-6a: Буква «a» в категории 6a означает «расширенный», и в 2008 году стандарт был пересмотрен.Кабели Cat 6a способны поддерживать вдвое большую максимальную полосу пропускания и способны поддерживать более высокие скорости передачи при большей длине сетевого кабеля. Кабели Cat 6a в целом хорошо защищены, поэтому отталкивающий путь можно исключить. Однако это делает их менее гибкими, чем кабели Cat 6.
• Cat-7: Это неофициальный номер для кабелей ISO / IEC 11801 класса F. Он состоит из четырех индивидуально экранированных пар внутри общего экрана. Он предназначен для приложений, где требуется передача частот до 600 Мбит / с .
• Cat-8: Эти кабели все еще находятся в стадии разработки, но в ближайшем будущем они улучшат скорость и общую производительность.

Дополнительные сведения о кабелях Cat-5 и Cat-5e приведены ниже. Сейчас они широко используются в сетях Ethernet.

Обзор характеристик кабеля Ethernet
Категория	Экранирование	Макс.скорость передачи (на 100 метров)	Макс.пропускная способность
Кат. 3	Неэкранированный	10 Мбит / с	16 МГц
Cat 5	Неэкранированный	10/100 Мбит / с	100 МГц
Cat 5e	Неэкранированный	1000 Мбит / с / 1 Гбит / с	100 МГц
Cat 6	Экранированный или неэкранированный	1000 Мбит / с / 1 Гбит / с	> 250 МГц
Cat 6a	экранированный	10000 Мбит / с / 10 Гбит / с	500 МГц
Cat 7	экранированный	10000 Мбит / с / 10 Гбит / с	600 МГц
Cat 8	Подробности будут опубликованы позже

Кабельные соединители Ethernet

RJ45, зарегистрированный разъем Jack 45, представляет собой физический разъем, используемый для кабелей Ethernet и обычно используемый в качестве сетевого кабеля.От Ethernet категории 3 до Cats 6 используется формат RJ45. Кабели Ethernet Cat 7 могут быть подключены к разъему RJ45, но обычно используется специальная версия под названием GigaGate45 (GG45). К счастью, они обратно совместимы с RJ45, поэтому нет необходимости в полностью новой установке для перехода на Cat 7.

Разъем RJ45, используемый на конце кабеля Ethernet, представляет собой небольшую пластиковую заглушку с небольшой насадкой, которую можно освободить, когда необходимо отсоединить кабель. Термин «штекер» относится к штекерному концу соединения на сетевом кабеле, а слот обычно находится на порте или гнездовом устройстве.

Разъем RJ45 имеет восемь контактов, расположенных на расстоянии 1 мм друг от друга, а провод вставляется и зажимается для обеспечения надежного соединения. Фактический тип разъема называется 8P8C – восемь позиций – восемь контактов.

Строго говоря, фактический тип разъема должен быть увеличен до 8P8C, а модель разводки – RJ45, но на самом деле термин RJ45 почти повсеместно используется для кабелей Ethernet.
