Как проверить тестером конденсатор видео

В данном материале речь пойдет о том, как проверить конденсатор мультиметром, если вы нет прибора, проверяющего емкость конденсаторов – LC-метром.

Существует два вида конденсатора: полярные (электролитические конденсаторы), и неполярные к которым можно отнести все оставшиеся. Кондеры полярного типа получили свое название благодаря тому, что они припаиваются к радиоаппаратуре в строгом порядке: плюсовым контактом конденсатора к плюсовому контакту схемы.

В случае нарушения полярности такого конденсатора, он может выйти из строя, вплоть до взрывания.

Импортные конденсаторы располагаются на своей верхней части небольшим крестиком либо иной фигуркой, которые вдавлены в корпус. В этих местах корпус тоньше.

Это сделано для того чтобы обеспечить безопасность. По этой причине, если произойдет взрыв импортного конденсатора, то просто осуществиться раскрытие его верхней части. На изображении вы можете видеть вздувшийся конденсатор от материнской платы компьютера. Прорыв осуществлен точно вдоль линии.

Проверка конденсатора мультиметром

Для проверки конденсатора при помощи мультиметра, нужно придерживаться одного правила – емкость конденсатора не должен быть менее 0,25 мкФарад.

Перед тем, как проверить конденсатор мультиметром, следует определить его полярность. Для определения полярности конденсатора, достаточно внимательно посмотреть на его корпус, на нем должна быть нанесена маркировка. Обозначение минуса производиться при помощи галочки. Черная галочка, нарисованная поверх жирной золотой полосы и указателем минусового вывода.

Теперь, следует взять мультиметр, и выставить тумблер в режим прозвонки (или на сопротивление) и при помощи щупов касаемся контактов. Поскольку мультиметр в режиме прозвонки и измерения сопротивления выдает постоянное напряжение то конденсатор будет заряжаться и по мере заряда показатель сопротивления конденсатора будет расти.

Пока производиться зарядка, значение сопротивления растет, пока не станет слишком большим. Посмотрим, как это должно выглядеть.

Здесь только происходит касание контактов при помощи щупов.

Продолжаем держать, и смотрим за ростом сопротивления

пока оно не будет очень большое

Удобно проверять конденсаторы аналоговым мультиметром, поскольку в нем легко отследить поворот стрелки, о не мигающие цифры в цифровом мультиметре.

Если во время касания щупами конденсатора, мультиметр пищит и показывает ноль, то это говорит коротком замыкании в конденсаторе. Если мультиментр сразу показывает единичку, то в конденсаторе случился обрыв. В любой из описанных ситуаций, следует выкинуть конденсатор, поскольку он не рабочий.

Проверка неполярных конденсаторов производиться легче. Выставляем тумблер мультиметра на мегаОмы и прижимаем щупы к выводам конденсатора. Если значение сопротивления не дотягивает до 2-х МегаОм, то конденсатор можно считать неисправным.

Проверка конденсатор тестером видео

Ну вот и все, теперь вы знаете как проверить конденсатор мультиметром. Если вам требуется проверить конденсатор с емкостью меньше 0,25 мкФарад, то придется воспользоваться специальным прибором.

Иногда возникает необходимость проверки электронных элементов, в том числе и конденсаторов.
По разнообразным причинам конденсаторы выходят из строя, это может быть внутреннее короткое замыкание, увеличение тока утечки пробой конденсатора в следствие превышения максимально допустимого напряжения или же обычное уменьшение емкости – причина которая со временем постигает почти все электролитические конденсаторы.

Методы проверки конденсатора, мы рассмотрим, довольно простые, здесь главное умение пользоваться тестером или мультиметром и правильно применять данную инструкцию.

Для начала необходимо знать что все конденсаторы разделяются на полярные и неполярные. К полярным относятся электролитические конденсаторы, к неполярным все остальные.

Полярные конденсаторы в схеме должны стоять таким образом чтоб на обозначенном минусовом выводе был минус питания, а на плюсовом контакте плюс, только так ы не иначе.

Если нарушить полярность то минимум что будет это конденсатор выйдет из строя, но при достаточном напряжение он вздуется и взорвется, для того чтоб при аварийной ситуации конденсатор не разрывало на осколки, в импортных конденсаторах, в верхней части корпус сделан с тонкого материала и нанесены специальные разделительные прорези, при взрыве такой конденсатор просто выстреливает вверх и не задевает при этом элементы вокруг себя.

Перед проверкой конденсатор необходимо обязательно разрядить любым металлическим предметом закоротив его выводы, и так перед каждой проверкой.
Если проверяемый конденсатор находится на плате, необходимо хотя бы один его вывод освободить от схемы и приступить тогда уже к замерам. Но так как большинство современных конденсаторов имеют достаточно низкую посадку – лучше конденсатор выпаять полностью.

Проверка конденсатора мультиметром

С помощью мультиметра можно проверить практически любой конденсатор по емкости больше 0.25 микрофарад.

Полярность конденсатора обозначена на корпусе в виде поздовжной полосы с знаками минус – это минусовой вывод конденсатора.

И так выставляем тестер в режим или прозвонки или сопротивления. Мультиметр в таком режиме будет иметь на своих щупах постоянное напряжение.
Касаемся щупами контактов конденсатора и видим как показатель сопротивления плавно растет – конденсатор заряжается.
Скорость заряда будет напрямую зависеть от емкости конденсатора. Через определенное время конденсатор зарядится и на дисплее мультиметра будет значение "1" или по другому говоря "бесконечность" это уже говорит о том что конденсатор не пробит и не замкнут.

Но если при касание щупами контактов конденсатора мы сразу наблюдаем значение "1" то это говорит об внутреннем обрыве – конденсатор не исправен.
Бывает и другое, значение "000" или близкое очень малое значение которое не меняется (при зарядке) иногда мультиметр пищит, это говорит о пробое или коротком замыкание пластин внутри конденсатора.

Неполярные конденсаторы проверяются довольно просто, тестер выставляем в режим измерения сопротивления (мегаОмы), касаясь щупами контактов конденсатора – сопротивление должно быть не меньше 2 МегОм. Если наблюдается меньше то конденсатор неисправен, но убедитесь что вы в момент замера не касались пальцами щупов.

Проверка конденсаторов стрелочным тестером

Проверяя стрелочным прибором. Суть проверки та же что и мультиметром, но здесь можно уже более наглядно наблюдать процесс зарядки конденсатора потому как мы видим отклонения стрелки а не мигающие цифры на дисплее.

Исправный конденсатор при контакте с щупами, не забываем разряжать, должен сначала отклонить стрелку а затем медленно и плавно возвращать стрелку назад, скорость возврата стрелки будет зависеть от емкости конденсатора.
Если стрелка не отклоняется или же отклонившись не возвращается это говорит о явной неисправности конденсатора.

Но если емкость конденсатора очень мала, "зарядки" можно и не заметить – практически сразу же стрелка уйдет в бесконечность, то есть не сдвинется с места. Для конденсатора же более 500 микрофарад – такая картина практически сразу же будет говорить о внутреннем обрыве.
Хорошим способом будет проверка заведомо исправного конденсатора (для наглядности) и сравнение с испытуемым. Такой способ даст возможность более уверено ответить на вопрос – рабочий ли конденсатор?

Проверка переменным напряжением

Так как невозможно наблюдать столь быстрый процесс заряда для проверки конденсаторов малой емкости есть специальный способ который с точностью определит нет ли обрыва в нем.
Собирается небольшая схемка состоящая с последовательно соединенных конденсатора, амперметра переменного тока и токоограничительного резистора.
Соединенную цепь подключают к источнику переменного напряжения, с напряжением не больше 20% от максимального напряжения конденсатора.
Если стрелка амперметра не отклоняется это говорит об внутреннем обрыве конденсатора

Проверяем емкость конденсатора

Для проверки емкости нам нужно убедится что реальная емкость конденсатора соответствует указанной на его корпусе.
Все электролитические конденсаторы со временем (в процессе работы) "подсыхают" и теряют свою емкость, это естественный процесс и для каждой конкретной схемы существуют свои припуски и отклонения.

Проверяют емкость мультиметром в режиме "Cx" выбирают примерную емкость с максимальным пределом.

Конденсатор разряжают об металлический предмет, например пинцет и вставляют в гнездо проверки конденсаторов.
Для более точных показаний необходимо следить за тем чтоб в мультиметре стояла новая и не розряженая "крона".

Применяют и специальные приборы внешне схожие с мультиметром, которые специализированы конкретно для проверки конденсаторов и имеют достаточно широкий диапазон измерений емкости, от единиц пикофарад до десятков тысяч микрофарад, не каждый профессиональный мультиметр может похвастаться и половиной того диапазона емкостей.

Но если у вас под рукой нет ни мультиметра ни "микрофарадметра" можно достаточно приблизительно замерить емкость стрелочным омметром.
Как писалось выше, конденсатор заряжают прикасаясь щупами к его контактам – "засекаем" время отклонения стрелки назад и сравниваем время с заведомо исправным (новым) конденсатором, если время сильно не отличается то емкость в пределах нормы и конденсатор исправен.

Таким же способом можно определить ток утечки конденсатора. Для этого конденсатор щупами заряжают до отклонения стрелки назад.

С интервалом несколько секунд (зависит от емкости) щупы прикладывают снова, если стрелка снова проделывает такой же весь путь то это говорит о повышенном токе утечки и уже частичном неисправности конденсатора. В исправного же конденсатора в течение несколько секунд, чем больше емкость тем больше времени, должен сохранятся "заряд" и стрелка уже не должна показывать столь низкое сопротивление вначале как при первой зарядке.

"Зарядка напряжением".
Такой способ проверки аналогичной ситуации подходит для более высоковольтных конденсаторов так как на малом напряжение (от тестера) может быть не понятна вся ситуация.
И так суть способа заключается в том что конденсатор заряжают от источника постоянного напряжения, для этого напряжение выбирают немного меньше максимального и заряжают контакты конденсатора, как правило хватит 1-2 секунды. После чего "зарядку" отсоединяют и мультиметром измеряют напряжение на контактах конденсатора, оно должно быть практически таким же что и использовалось при зарядке, если это ни так и оно сильно занижено то у конденсатора большой ток утечки и он неисправен.

Мултиметром наблюдают напряжение в течение некоторого времени, конденсатор будит плавно терять напряжение, скорость будит зависеть от емкости и ESR (внутреннего сопротивления).

Как проверить конденсатор без приборов?
В некоторых ситуациях при отсутствие омметра или вольтметра, исправность электролитического конденсатора можно проверить только лишь при наличие источника подходяще допустимого напряжения. Конденсатор в течение 1-2 секунд заряжают, а затем нужно замкнуть его контакты металлической отверткой.
У исправного конденсатора должна появится яркая искра. Если же она тусклая или же едва заметная то это говорит о том что конденсатор неисправен и плохо держит заряд.

Одной из самых распространённых причин неисправности электронной техники, это выход из строя конденсатора. Любая электроника, бытовая техника и цифровые процессоры все имеют в своем оборудовании конденсаторы и достаточно одной незначительной неисправности конденсатора, что бы весь механизм прекратил выполнять свои функции.

Как проверить конденсатор мультиметром

Я рад снова видеть все вас на страницах сайта «Электрик в доме». Сегодня мы познакомимся и изучим одну из самых используемых деталей в электронике – конденсатор. История создания первого конденсатора относит нас назад в 1745 год («лейденская банка»).

В наше время, в век технологий нас со всех сторон окружает электротехнические машины и оборудование. Вы конечно хорошо знакомы с конденсатором и если не сталкивались технически, то слышали о нем однозначно.

Одной из самых распространённых причин неисправности электронной техники, это выход из строя конденсатора. Любая электроника, бытовая техника и цифровые процессоры все имеют в своем оборудовании конденсаторы и достаточно одной незначительной неисправности конденсатора, что бы весь механизм прекратил выполнять свои функции.

Вот почему, в случае неисправности оборудования, первым делом необходимо обратить ваше внимание на работоспособность в схеме конденсаторов. И сделать это можно только при помощи электронного прибора, так как визуально определить состояние невозможно, если нет внешних повреждений.

Для этих целей и предназначен недорогой прибор мультиметр, выполняющий многие функции. Об одной из них — проверки сопротивления, я уже знакомил вас в своей предыдущей статье. Этот же материал предназначен для изучения методики проверки конденсатора мультиметром.

С этой проблемой ко мне обратился один из моих подписчиков. Следуя уже своей традиции, я как всегда, буду излагать материал просто и доступно для легко понимания всем желающим.

Проверка конденсатора мультиметром

Для лучшего усвоения материала, начнем с небольшой теории:

  • Устройство и принцип работы мультиметра;
  • Виды и особенности конденсаторов.

Устройство (прибор) предназначенное для накопления электрического заряда – это основное определение конденсатора. Конструктивно он состоит из определенного корпуса, внутри которого расположены две параллельные металлические пластины. Между пластинами установлена прокладка (диэлектрик). Площадь пластин напрямую влияет на величину электрического заряда. Чем больше площадь пластин, тем больше величина накопленного заряда.

Конденсаторы могут быть двух видов: полярными и неполярными.

Конденсаторы полярные.

Определить какой вид конденсаторов достаточно не сложно, уже название вам дает подсказку, что «полярные» должны иметь полярность, то есть иметь (+ плюс) и (- минус). Их подключение в электросхему строго регламентировано в соответствие полярности. Плюс подключается к плюсу, минус к минусу. При нарушении этого правила — конденсатор не будет работать, а вместе с ним и вся схема.

Все полярные конденсаторы заполнены электролитом (твердым или жидким), поэтому их классифицируют как электролитические. Их физические параметры (емкость) находится в следующих параметрах 0.1 ÷ 100000 мкФ.

Конденсаторы неполярные

Неполярные конденсаторы, как вы уже поняли, не имеют полярности и не требуют строгого соблюдения условий подключений. У них нет ни плюса, ни минуса. Роль диэлектрика у них могут выполнять: бумага, стекло, керамика и слюда. Их физические параметры (емкость) незначительна и находится в следующем диапазоне (от нескольких микрофарад до нескольких пикофарад).

Забегая вперед, сразу хочу ответить на ваши вопросы, зачем нам с вами необходимо знать эти технические тонкости. Это очень важно, так как к каждому типу конденсаторов применима своя методика проверки мультиметром. И пред началом проверки, мы должны первым делом, установить тип конденсатора. Это очень важный момент. Прошу вас обратить на это внимание!

Как проверить конденсатор с помощью приборов

Любую проверку конденсаторов необходимо начинать с внешнего осмотра, на наличие внешних признаков повреждений корпуса (трещин, вздутия). Достаточно часто происходит повреждение электролита, что приводит к повышению давления на внутреннюю поверхность оболочки и последующее ее вздутие.

После того как визуальный осмотр окончен и мы не установили внешних повреждений конденсатора, необходимо продолжить проверку специальным прибором, в нашем случае мультиметром. Этот простейший прибор поможет нам установить емкость конденсатора и обрывы внутри.

Перед проверкой незабываем, установить тип конденсатора, более подробно об этом написано выше. Продолжаем процесс проверки с соблюдением полярности, для этого подключаем плюсовой щуп к плюсовому контакту конденсатора и соответственно минусовой щуп к контакту минус.

Проверяя неполярный конденсатор, подключение мультиметра проводим произвольно без соблюдения правила полярности. Единственное, что здесь необходимо выполнить, это выставить переключатель мультиметра на отметку 2 Мом. Это важно, так как при меньшем значении дисплей прибора отобразит — «1» (единицу), что укажет на неисправность конденсатора.

Проверяем конденсатор мультиметром в режиме омметра

Для примера мы свами выполним проверку четырех конденсаторов: два полярных (диэлектрических) и два неполярных (керамических).

Но перед проверкой мы должны обязательно разрядить конденсатор , при этом достаточно замкнуть его контакты при помощи любого металла.

Для того чтобы перейти в режим (омметра) сопротивления, мы перемещаем переключатель в группу измерения сопротивления, для того чтобы установить наличие обрыва или короткого замыкания.

Итак, первым делом проверим полярные кондиционеры (5.6 мкФ и 3.3 мкФ), установленных ранее у неработающих энергосберегающих лампочек

Разряжаем конденсаторы путем замыкания их контактов обычной отверткой. Вы можете использовать, удобный для вас, любой другой металлический предмет. Главное чтобы к нему плотно прилегали контакты. Это позволит нам получить точные показания прибора.

Следующим шагом выставляем переключатель на шкалу 2 МОм и соединяем контакты конденсатора и щупы прибора. Далее наблюдаем на дисплее быстро увиливающие параметры сопротивления.

Вы спросите меня, в чем дело и почему на дисплее мы наблюдаем «плавающие показатели» сопротивления? Это объяснить довольно просто, поскольку питание прибора (батарейка) имеет постоянное напряжение и за счет этого происходит зарядка конденсатора.

С течением времени конденсатор все больше и больше накапливает заряд (заряжается), тем самым увеличивая сопротивление. Емкость конденсатора влияет на скорость зарядки. Как только конденсатор получит полную зарядку, значение его сопротивления будет соответствовать значению бесконечности, а мультиметр на дисплее покажет «1». Это параметры рабочего конденсатора.

Нет возможности показать картинку на фотографии. Так для следующего экземпляра емкостью 5.6 мкФ, показатели сопротивления начинаются с 200 кОм и плавно возрастают до тех пор, пока не преодолеют показатель 2 МОм. Эта процедура не занимает более -10 сек.

Для следующего конденсатора емкостью 3.3 мкФ происходит все аналогично, но время процесса занимает менее — 5 сек.

Проверить следующую пару неполярных конденсаторов можно точно также по аналогии с предыдущими конденсаторами. Соединяем щупы прибора и контакты, следим за состоянием сопротивления на дисплее прибора.

Рассмотрим первый «150nК». Вначале его сопротивление несколько снизится примерно до 900 кОм, затем следует его плавное увеличение до определенной отметки. Время процесса занимает — 30 сек.

При этом на мультиметре модели МБГО переключатель устанавливаем на шкалу 20 МОм (сопротивление приличное, очень быстро идет зарядка)

Процедура классическая, снимаем заряд при помощи замыкания контактов отверткой:

Смотрим на дисплей, отслеживая показатели сопротивления:

Делаем вывод, что в результате проверки все представленные конденсаторы исправны.

Как проверить емкость конденсатора

Главный показатель, основная характеристика всех конденсаторов — это «емкость». Измеряя эту характеристику и сравнивая ее с указанными параметрами на корпусе, мы сможем выяснить, исправен кондиционер или нет. Есть приборы, которые легко позволят вам выполнить эту проверку.

Но можно ли проверить емкость конденсатора, как в нашем случае, мультиметром . Если вы будет проверять емкость при помощи щупов, вы не получите желаемого результата. Как же быть?

В этом нам помогут разъемы «гнезда» -CX+(«-» и «+» — это полярность подключения)

Для этого примера мы будем использовать кондер «150нФ». Маркировка 150nK:

Устанавливаем переключатель на отметку – ближайшее большее значение. В нашем случае это 200 нФ. Следующим шагом вставляем ножки конденсатора в разъемы -CX+. (не обращаем внимание на полярность, наш кондер неполярный). Дисплей показывает значение емкости– 160.3 нФ, что совпадает с номинальными показателями.

Продолжаем проверку конденсатора с емкостью 4700 пФ. Устанавливаем переключатель на шкале в положение 20 n.

Теперь вставляем ножки в разъёмы прибора и наблюдаем на дисплее параметры 4750 пФ. Вы это можете увидеть на фото. Параметры точно соответствуют параметрам заявленным производителем.

Запомните, если показатели сильно отличаются от номинальных параметров или вообще равны нулю, это говорит нам, что конденсатор не рабочий и его необходимо заменить.

Как проверить конденсатор при помощи прибора ESR-METR

Недавно я приобрел ESR-METR и я решил выполнить им ту же самую проверку.

Методика проверки очень проста. Прибор необходимо откалибровать, в моем случае в комплекте идет специальная перемычка, при помощи которой замыкается нужная группа контактов на колодке 1-4. Нажимаем кнопку и прибор автоматический калибруется, сообщив нам об этом на своем экране. После калибровки не забываем разрядить конденсатор и подключаем его к нужным нам разъемам. и производим измерение.

Каждый конденсатор обладает и паразитными свойствами, например сопротивлением. Из фото видно, что емкость конденсатора соответствует заявленным характеристикам, а также присутствует паразитное последовательное сопротивление номиналом 1.2 Ом, из за этого потери на данном конденсаторе составляют 0,5%.

В нашем случает этот показатель великоват, что говорит о высыхании конденсатора, устанавливать его в схему не рекомендуется.

На этом все. Если у Вас есть замечания или предложения по данной статье, прошу написать администратору сайта.

Как проверить работоспособность конденсатора мультиметром в домашних условиях


Вышедшие из строя радиоэлементы можно обнаружить с помощью различных техник и приборов. Но всё становится не так просто, когда нам необходимо с помощью мультитестера протестировать емкостные элементы, так как обычным прозвоном таких элементов не обойтись.

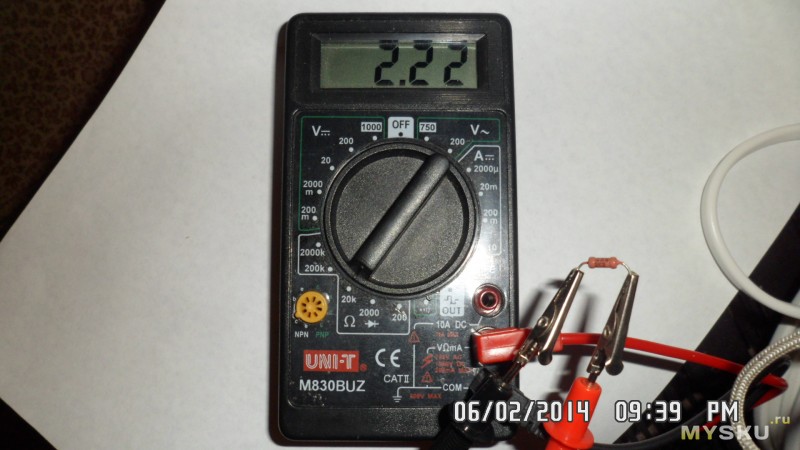

Мультиметр – это электроизмерительный прибор универсального типа. С его помощью можно замерить параметры переменного и постоянного тока, мощность электрической сети, сопротивление сети, радиодеталей, емкости конденсаторов.

Мультиметры делятся на два типа: аналоговый и цифровой. В аналоговом мультиметре измеряемые параметры отображаются на стрелочной шкале. В цифровом мультиметре результаты отображаются на цифровом табло.

На корпусе мультиметра установлен переключатель, регулятор. Иногда таких регуляторов бывает две штуки. Служат они для переключения величин измерений, режимов работы прибора. Для измерения параметров используются щупы. Щуп – это провод, на одном конце которого имеется металлический наконечник, на втором – разъем.

Виды конденсаторов и причины выхода из строя

Конденсаторы по используемым в конструкции материалам делятся на конденсаторы простые и диэлектрические. Конденсаторы бывают с постоянной фиксированной емкостью и с переменной емкостью. Основная единица измерения емкости – Фарад и производные от нее, нанофарады, микрофарады, пикофарады.

Конденсаторы имеют одно неприятное свойство. Со временем они теряют свою способность накапливать и удерживать энергию, емкость. В народе говорят, что они сохнут. В результате этого электросхема теряет свою работоспособность.

Сохнут даже не включенные в схему конденсаторы. Поэтому перед установкой в электросхему конденсатора его нужно обязательно проверять, совпадают ли указанные на нем номиналы с реально существующими на данный момент.

Обязательно проверяют так же и конденсаторы, уже включённые в электросхему. Делается такая проверка обычно раз в два года. Именно за этот срок конденсатор теряет свои свойства. Пришедшие в негодность конденсаторы необходимо выпаять из схемы и заменить новыми.

Как проверить конденсатор

Прежде всего, стоит просто осмотреть его. Со временем корпус конденсатора может разрушиться, ножки могут начать качаться. На электролитических конденсаторах могут появиться подтеки. Конденсатор может изменить свой цвет. Это означает, что произошел пробой конденсатора.

Пробой – это такое состояние детали, когда диэлектрик, лежащий между двумя разноименными прокладками, разрушился, со временем или под воздействием внешних причин, и между прокладками проскочил электрический заряд. В результате конденсатор пришел в негодность. В этом случае, как и в случае появления вышеописанных дефектов, конденсатор подлежит замене.

При визуальном осмотре не всегда удается вывить неисправности конденсатора. Поэтому воспользуемся мультиметром.

Подготовительные работы

Перед проверкой конденсатора его рекомендуется выпаять из электросхемы. Дело в том, что рядом стоящие детали могут вносить искажения в показания прибора. Выпаиваем конденсатор и разряжаем его. Разряжать конденсатор нужно для того, чтобы сбросить накопленную им во время работы емкость. Мощные конденсаторы, рассчитанные на 220 и 380 вольт, лучше разряжать с помощью пробника. Пробник – электропатрон с лампочкой и двумя проводами. Если конденсатор рассчитан на 220 вольт, то пробник может быть с одной лампочкой. Если на 380 вольт, то лучше в пробник поставить несколько лампочек, включенных последовательно. Лампочка на мгновение вспыхнет и погаснет. Конденсатор разрядился.

Для того чтобы разрядить менее мощные конденсаторы можно воспользоваться отверткой с изолированной ручкой. Жалом отвертки замыкаем концы конденсатора. Проскочит небольшая искорка. Конденсатора разряжен.

Проверки сопротивления, как метод выявление вышедших из строя деталей

Сначала проверим его на сопротивление. При этом надо учесть, что электролитические конденсаторы относятся к полярному типу конденсаторов. То есть одна из прокладок у него положительно заряжена, другая – отрицательно. На корпусе конденсатора они помечены знаками «+» и « — « Полярными бывают только электролитические конденсаторы.

Устанавливаем на мультиметре режим измерения сопротивления. Если проверяем электролитический конденсатор, плюсовым концом щупа прибора касаемся плюса конденсатора, а минусовым – минуса. Если конденсатор исправен, то сразу высветится минимальное значение сопротивления. Потом оно будет плавно возрастать до максимума. Сопротивление может так же возрасти и до бесконечности. Только при исправном конденсаторе рост его происходит плавно. Не рывками.

Если конденсатор неисправен, то в одном случае прибор не показывает никакого сопротивления, т .е . ноль. При этом прибор может пищать. Это означает, что конденсатор пробит, произошло короткое замыкание. Если при касании щупом ножек конденсатора, прибор сразу показывает бесконечность, то в конденсаторе есть обрыв. И в том и в другом случае конденсатор не пригоден для дальнейшего использования, и его следует заменить.

Остальные типы конденсаторов, они, кстати, относятся к неполярным конденсаторам, проверять на сопротивление проще. Не имеет значения, каким контактом вы коснетесь ножки конденсатора, плюсом или минусом. Для измерения сразу устанавливаем величину сопротивления в Мегаомах. Сопротивление неисправного конденсатора никогда не превышает величину в 2 Мегаома. У исправного сопротивление или равно, или больше этой величины.

Проверка на неисправности с помощью измерения ёмкости

Замеряя сопротивление конденсатора, мы только проверяем его исправность. Нам еще нужно определить его емкость — самый главный номинал конденсатора.

Учтите, что на пробой с помощью мультитестора можно проверить только те конденсаторы, емкость которых меньше 0,25 микрофарад.
Для этого устанавливаем соответствующий режим работы прибора с помощью регулятора. Задаем предел измерения. Он должен соответствовать номиналу проверяемого конденсатора. Если на корпусе мультиметра предусмотрены гнезда для установки конденсатора, то вставляем его в эти гнезда. Если нет, вставляем в гнезда концы щупа и касаемся ножек конденсатора. При проверке электролитического конденсатора соблюдаем полярность. При проверке переменного конденсатора замеряем максимальную и минимальную величины емкости.

Как мы видим, нет ничего сложного в проверке с помощью мультиметра работоспособности конденсатора и соответствии его заявленным номиналам. Мы уже говорили, что со временем конденсаторы утрачивают свою способность накапливать и распределять энергию. Они попросту высыхают. Поэтому нужно регулярно проверять свои электронные и электрические схемы и отбраковывать пришедшие в негодность конденсаторы. Этим вы обеспечите надежную и качественную работу своей аппаратуры.

Видео о проверке конденсатора мультиметром

В видео достаточно подробно объясняются нюансы проверки конденсаторов. Обязательно посмотрите его и узнаете новые методы проверки, о которых ещё не слышали.

единица измерения, как измерить мультиметром

Ёмкость — это мера способности конденсатора накапливать заряды. Ёмкость измеряется в фарадах, по имени почетного члена Петербургского университета английского физика Майкла Фарадея.

Что такое емкость?

Если удалить одиночный электропроводник бесконечно далеко, исключить влияние заряженных тел друг на друга, то потенциал удаленного проводника станет пропорционален заряду. Но у отличающихся по размеру проводников потенциалы не совпадают.

Единицей емкости конденсатора в СИ является фарад. Коэффициент пропорциональности обозначают буквой С — это емкость, на которую влияет размер и внешняя структура проводника. Материал, фазовое состояние вещества электрода роли не играют — заряды распределяются на поверхности. Поэтому в международных правилах СГС ёмкость измеряется не в фарадах, а в сантиметрах.

Уединенный шар радиусом 9 млн км (1400 радиусов Земли) содержит 1 фарад. Отдельный проводящий элемент удерживает заряды в недостаточных для применения в технике количествах. По технологиям XXI в. создается ёмкость конденсаторов с единицами измерений выше 1 фарада.

Накапливать требуемое для работы электронных схем количество электричества способна структура из минимум 2 электродов и разделяющего диэлектрика. В такой конструкции положительные и отрицательные частицы взаимно притягиваются и сами себя держат. Диэлектрик между электронно-позитронной парой не допускает аннигиляции. Подобное состояние зарядов называется связанным.

Раньше для измерения электрических величин применяли громоздкое оборудование, не отличающееся точностью. Теперь, как измерить ёмкость тестером, знает даже начинающий радиолюбитель.

Маркировка на конденсаторах

Знать характеристики электронных приборов требуется для точной и безопасной работы.

Определение ёмкости конденсатора включает измерение величины приборами и чтение маркировки на корпусе. Обозначенные значения и полученные при измерениях отличаются. Это вызвано несовершенством производственных технологий и эксплуатационным разбросом параметров (износ, влияние температур).

На корпусе указана номинальная емкость и параметры допустимых отклонений. В бытовых устройствах используют приборы с отклонением до 20%. В космической отрасли, военном оборудовании и в автоматике опасных объектов разрешают разброс характеристик в 5-10%. Рабочие схемы не содержат значений допусков.

Номинальная емкость кодируется по стандартам IEC — Международной электротехнической комиссии, которая объединяет национальные организации по стандартам 60 стран.

Стандарт IEC использует обозначения:

  1. Кодировка из 3 цифр. 2 знака в начале — количество пФ, третий — число нулей, 9 в конце — номинал меньше 10 пФ, 0 спереди — не больше 1 пФ. Код 689 — 6,8 пФ, 152 — 1500 пФ, 333 — 33000 пФ или 33 нФ, или 0,033 мкФ. Для облегчения чтения десятичная запятая в коде заменяется буквой «R». R8=0,8 пФ, 2R5 — 2,5 пФ.
  2. 4 цифры в маркировке. Последняя — число нулей. 3 первых — величина в пФ. 3353 — 335000 пФ, 335 нФ или 0,335 мкФ.
  3. Использование букв в коде. Буква µ — мкФ, n — нанофарад, p — пФ. 34p5 — 34,5 пФ, 1µ5 — 1,5 мкФ.
  4. Планерные керамические изделия кодируют буквами A-Z в 2 регистрах и цифрой, обозначающей степень числа 10. K3 — 2400 пФ.
  5. Электролитические SMD приборы маркируются 2 способами: цифры — номинальная емкость в пФ и рядом или во 2 строчке при наличии места — значение номинального напряжения; буква, кодирующая напряжение и рядом 3 цифры, 2 определяют емкость, а последняя — количество нулей. А205 значит 10 В и 2 мкФ.
  6. Изделия для поверхностного монтажа маркируются кодом из букв и чисел: СА7 — 10 мкФ и 16 В.
  7. Кодировки — цветом корпуса.

Маркировка IEC, национальные обозначения и кодировки брендов делают запоминание кодов бессмысленным. Разработчикам аппаратуры и мастерам-ремонтникам требуются справочные источники.

Вычисление с помощью формул

Вычисление номинальной емкости элемента требуется в 2 случаях:

  1. Конструкторы электронной аппаратуры рассчитывают параметр при создании схем.
  2. Мастера при отсутствии конденсаторов подходящей мощности и емкости используют расчет элемента для подбора из доступных деталей.

RC цепи рассчитывают с применением величины импеданса — комплексного сопротивления (Z). Rа — потери тока на нагревание участников цепи. Ri и Rе — учитывают влияние индуктивности и ёмкости элементов. На выводах резистора в RC цепи напряжение Uр обратно пропорционально Z.

Тепловое сопротивление увеличивает потенциал на нагрузке, а реактивное уменьшает. Работа конденсатора на частотах выше резонансных, когда растет реактивная составляющая комплексного сопротивления, приводит к потерям напряжения.

Частота резонанса обратно пропорциональна способности накапливать заряд. Из формулы для определения Fр вычисляют, какие значения Ск (емкости конденсатора) требуются для работы цепи.

Для расчета импульсных схем используют постоянную времени цепи, определяющую воздействие RC на структуру импульса. Если знают сопротивление цепи и время заряда конденсатора, по формуле постоянной времени вычисляют емкость. На истинность результата влияет человеческий фактор.

Мастера используют параллельные и последовательные соединения конденсаторов. Формулы расчета обратны формулам для резисторов.

Последовательное соединение делает емкость меньше меньшей в соединении элементов, параллельная схема суммирует величины.

Как измерить ёмкость конденсатора мультиметром?

Измеряя параметры, конденсатор предварительно разряжают, замкнув выводы между собой отверткой с изоляцией на ручке. Если этого не сделать, маломощный мультиметр выйдет из строя.

Ответ на вопрос, как проверить емкость конденсатора мультиметром с режимом «Сх» такой:

  1. Включить режим «Сх» и подобрать предел замера — 2000 пФ — 20 мкФ в стандартном приборе;
  2. Вставить конденсатор в гнезда в приборе или приложить щупы к выводам конденсатора и посмотреть значение на шкале прибора.

Амперовольтметром или мультиметром определяют наличие внутри корпуса короткого замыкания или обрыва.

Полярный конденсатор включают в цепь прибора с учетом направления тока. Электроды изделия производители маркируют. Конденсатор, рассчитанный для напряжения 1-3 В, при обратном токе выше нормы выйдет из строя.

Перед тем как измерить характеристики, полярный электролитический конденсатор выпаивают из платы. Включают мультиметр в режим измерения сопротивления или проверки полупроводников. Прикладывают щупы к электродам полярного конденсатора — плюс к плюсу, минус к минусу. Исправная емкость покажет плавный рост сопротивления. По мере заряда ток уменьшается, ЭДС растет и достигает напряжения источника питания.

Обрыв в конденсаторе будет выглядеть на мультиметре как бесконечное сопротивление. Прибор не отреагирует или стрелка на аналоговом экземпляре едва шевельнется.

При пробое элемента измеряемый параметр не соответствует номинальному значению в меньшую сторону, пропорционально величине пробоя.

Если задаться вопросом, как измерить мультиметром комплексное или эквивалентное последовательное сопротивление (ESR конденсатора), то без приставки сделать это проблематично. Реактивные свойства конденсатор проявляет при высокочастотном токе.

Прочие способы измерения

Измеритель емкости конденсаторов своими руками собирают по схемам импульсных устройств. Последовательности RC цепей с переменными резисторами создают на выходе изделия серии сигналов со ступенчатым изменением частоты. Для наладки устройства используют мультиметр, с которым будет применяться приставка.

Набор проверенных конденсаторов поочередно подключают к конструкции и настраивают точность работы в каждом поддиапазоне.

Измеритель ёмкости полярных электролитических элементов своими руками схематически реализуется и настраивается, как часть приставки без колебательного контура. На выходе вместо импульсного — постоянное напряжение.

В цифровых измерителях ёмкости источник питания — высокостабильный. «Плавающие» параметры элементов, из которых собирается схема, дадут неприемлемую для точности измерений погрешность.

На логических элементах создаются источники переменного импульсного тока для замеров ESR.

Недорогие приборы для измерения емкости конденсатора, типа мостовых RLC устройств с дополнительной функцией проверки SMD сопротивлений, сетевой зарядкой и жидкокристаллическим дисплеем, сами размером с палец. Выполняют функции профессионального метрологического комплекса. Способны выступать в роли измерителя емкости электролитических конденсаторов, как полярных, так и переменных.

проверка емкости электролитического, танталового или керамического двухполюсника с видео

Конденсаторы относятся к категории электронных компонентов, наиболее часто выходящих из строя. Поэтому при ремонте аппаратуры в первую очередь тестируются именно эти элементы. Перед выполнением процедуры необходимо ознакомиться, как проверить конденсатор мультиметром и какие типы этой детали встречаются чаще всего.

Содержание

Открытьполное содержание

[ Скрыть]

Виды конденсаторов

Конденсаторы бывают:

  1. Электролитические. Это полярные элементы с «плюсом» и «минусом». Паять их нужно только определенным образом — плюсовый контакт конденсатора к плюсу схемы, минусовый контакт — к минусу.
  2. Неполярные — это все остальные конденсаторы (керамические, танталовые, SMD-конденсаторы). Они монтируются на поверхность платы, что соответствует современным технологиям.

О том, как проверить конденсаторы на плате, не выпаивая их, рассказывается на видео от канала Радиолюбитель TV.

Что понадобится

В процессе выполнения измерения необходим мультиметр. Желательно, чтобы он измерял емкость.

Кроме этого, понадобится:

  • адаптер на 9 Вольт;
  • отвертка;
  • пинцет;
  • если конденсатор в плате, то понадобится паяльник с припоем и флюсом.

Измерение сопротивления

Проверить на 100% элемент, не выпаивая из платы, не получится. Это следует помнить, тестируя деталь на материнской плате компьютера. Правильной проверке будут мешать другие детали. Единственное, что можно сделать – убедиться в отсутствии пробоя. Для этого прикоснитесь щупами к выводам конденсатора и измерьте сопротивление.

Измерение сопротивления будет отличаться в зависимости от вида конденсатора.

Электрический конденсатор

Для того чтобы прозвонить электролитический конденсатор мультиметром, следует выполнить действия:

  1. Разрядите деталь, замкнув оба полюса пинцетом или отверткой.
  2. Поставьте мультиметр (шкалу омметра) на максимальный предел измерений и подсоедините к конденсатору, соблюдая полярность. Стрелка прибора должна отклониться на определенное значение, а затем «уйти» на бесконечность.
Керамический конденсатор

Для проверки керамического конденсатора выставьте наибольший предел измерений. Мультиметр покажет значение более 2 МоМ. Если оно меньше, прибор неисправен.

Танталовый конденсатор

Чтобы убедиться в исправности танталового элемента, подсоедините щуп к контактам конденсатора, предел поставьте максимальный. Измерять нужно в омах. Если прозвонка покажет «0», значит, компонент пробит и его нужно заменить.

SMD-конденсаторы

SMD-элементы проверяются по аналогии с керамическими деталями.

Измерение емкости мультиметром

Здесь также хорошую помощь окажет мультиметр, способный определять значение емкости конденсатора.

Для измерения следует выполнить:

  1. Переключите прибор в режим измерения.
  2. Установите соответствующий предел и присоедините щупы к контактам. Показания прибора должны соответствовать надписи на корпусе элемента.

Измерение напряжения

Чтобы проверить конденсатор мультиметром, используя постоянное напряжение, нужно:

  1. Взять адаптер и, соблюдая полярность, подключить его к выводам детали (ее нужно отпаять от платы). Через несколько секунд она зарядится.
  2. Затем подсоедините щупы тестера к детали и измерьте напряжение. В первый момент оно должно соответствовать тому, что указано на адаптере.

Как проверить без приборов

Осмотрите конденсатор, наличие следующих признаков свидетельствует о пробое элемента:

  • темные пятна;
  • вздутие и разрывы оболочки;
  • протечка электролита.

Вздувшиеся электролитические конденсаторы

Есть и другой способ проверки работоспособности, для реализации которого понадобится источник тока, а также провода и низковольтная лампочка. Зарядите конденсатор и подключите к его выводам лампочку. Она должна гореть в течение нескольких секунд, а затем погаснуть. Это говорит об исправности элемента.

 Загрузка ...

Фотогалерея

Видео «Проверка конденсатора мультиметром»

На видео от пользователя Влад ЧЩ можно узнать о том, как проверить конденсатор мультиметром.

Как проверить работает ли конденсатор. Как можно проверить конденсатор мультиметром, не выпаивая его.

Начинающие радиолюбители неоднократно задают вопрос, как проверить исправность конденсатора ? Этот важный элемент электрической цепи при неисправности может спровоцировать отказ всей схемы или заставить глючить один из ее узлов.

Как проверить исправность конденсатора?

В процессе проверки конденсатора желательно выпаять и визуально осмотреть радиокомпонент на наличия видимых дефектов:

  • вздутия, трещины;
  • почернения, следы гари;
  • вытекшего электролита.

Но, увы, конденсатор, который нормально выглядит, еще не является залогом того, что он полностью исправен.

Для более точной диагностики необходим мультиметр, желательно с возможностью проверки емкости конденсаторов. В таком устройстве необходимо всего лишь выбрать диапазон измерения необходимой емкости и подключить конденсатор в специальное гнездо (если оно имеется) или к щупам прибора.

На практике если показания мультиметра отличаются от номинала конденсатора +/-15% , можно считать такой конденсатор исправным. Подопытный наш образец имеет: 5,6 мкФ , показания прибора составляют: 5,8мкФ. Вердикт — конденсатор рабочий.

Как проверить электролитический конденсатор мультиметром?

Если функция измерения емкости не предусмотрена на вашем приборе, тогда простейшая проверка конденсатора мультиметром поможет выявить в нем замыкание, но потерю емкости измерить не получится. Для такой проверки необходимо мультиметр включить в режим измерения сопротивления и смотреть на показания индикатора. В первоначальный момент конденсатор накапливает заряд, и его сопротивление уменьшается, спустя определенное время сопротивление конденсатора начнет сильно увеличиваться.


По скорости изменения сопротивления субъективно можно судить о реальной емкости конденсатора.

Как проверить исправность конденсатора тестером?

Вышеописанные действия с легкостью можно повторять не только цифровым, но и стрелочным прибором, в котором отклонение стрелки будет визуально даже лучше видно. Диапазон измерений прибора лучше выставить в пределах 2МОм . Но данный метод проверки способен выявить работоспособный конденсатор лишь емкостью не менее 1мкФ .

Как проверить конденсатор на плате?

Все предыдущие действия можно проводить на плате. Проверить конденсатор мультиметром не выпаивая таким способом не составит труда. Но надо знать, что другие радиокомпоненты будут влиять на показания прибора. Влияние будет зависеть уже от конкретной схемы прибора.

Перед тем, как проверить исправность конденсатора необходимо помнить:

  • проверять только разряженные конденсаторы (замкнув на несколько секунд их выводы). Не соблюдая данную меру предосторожности есть шанс, что мультиметр выйдет из строя;
  • не браться за металлические выводы щупов руками. Проводимость человеческого тела непосредственно влияет на показания прибора;
  • лучше всего проверять любой конденсатор, который выпаян из основной схемы.

Вконтакте

Вышедшие из строя радиоэлементы можно обнаружить с помощью различных техник и приборов. Но всё становится не так просто, когда нам необходимо с помощью мультитестера протестировать емкостные элементы, так как обычным прозвоном таких элементов не обойтись.

Мультиметр – это электроизмерительный прибор универсального типа. С его помощью можно замерить параметры переменного и постоянного тока, мощность электрической сети, сопротивление сети, радиодеталей, емкости конденсаторов.

Мультиметры делятся на два типа: аналоговый и цифровой. В аналоговом мультиметре измеряемые параметры отображаются на стрелочной шкале. В цифровом мультиметре результаты отображаются на цифровом табло.

На корпусе мультиметра установлен переключатель, регулятор. Иногда таких регуляторов бывает две штуки. Служат они для переключения величин измерений, режимов работы прибора. Для измерения параметров используются щупы. Щуп – это провод, на одном конце которого имеется металлический наконечник, на втором – разъем.

Конденсаторы по используемым в конструкции материалам делятся на конденсаторы простые и диэлектрические. Конденсаторы бывают с постоянной фиксированной емкостью и с переменной емкостью. Основная единица измерения емкости – Фарад и производные от нее, нанофарады, микрофарады, пикофарады.

Конденсаторы имеют одно неприятное свойство. Со временем они теряют свою способность накапливать и удерживать энергию, емкость. В народе говорят, что они сохнут. В результате этого электросхема теряет свою работоспособность.

Сохнут даже не включенные в схему конденсаторы. Поэтому перед установкой в электросхему конденсатора его нужно обязательно проверять, совпадают ли указанные на нем номиналы с реально существующими на данный момент.

Обязательно проверяют так же и конденсаторы, уже включённые в электросхему. Делается такая проверка обычно раз в два года. Именно за этот срок конденсатор теряет свои свойства. Пришедшие в негодность конденсаторы необходимо выпаять из схемы и заменить новыми.

Как проверить конденсатор

Прежде всего, стоит просто осмотреть его. Со временем корпус конденсатора может разрушиться, ножки могут начать качаться. На электролитических конденсаторах могут появиться подтеки. Конденсатор может изменить свой цвет. Это означает, что произошел пробой конденсатора.

Пробой – это такое состояние детали, когда диэлектрик, лежащий между двумя разноименными прокладками, разрушился, со временем или под воздействием внешних причин, и между прокладками проскочил электрический заряд. В результате конденсатор пришел в негодность. В этом случае, как и в случае появления вышеописанных дефектов, конденсатор подлежит замене.

При визуальном осмотре не всегда удается вывить неисправности конденсатора. Поэтому воспользуемся мультиметром.

Подготовительные работы

Перед проверкой конденсатора его рекомендуется выпаять из электросхемы. Дело в том, что рядом стоящие детали могут вносить искажения в показания прибора. Выпаиваем конденсатор и разряжаем его. Разряжать конденсатор нужно для того, чтобы сбросить накопленную им во время работы емкость. Мощные конденсаторы, рассчитанные на 220 и 380 вольт, лучше разряжать с помощью пробника. Пробник – электропатрон с лампочкой и двумя проводами. Если конденсатор рассчитан на 220 вольт, то пробник может быть с одной лампочкой. Если на 380 вольт, то лучше в пробник поставить несколько лампочек, включенных последовательно. Лампочка на мгновение вспыхнет и погаснет. Конденсатор разрядился.

Для того чтобы разрядить менее мощные конденсаторы можно воспользоваться отверткой с изолированной ручкой. Жалом отвертки замыкаем концы конденсатора. Проскочит небольшая искорка. Конденсатора разряжен.

Проверки сопротивления, как метод выявление вышедших из строя деталей

Сначала проверим его на сопротивление. При этом надо учесть, что электролитические конденсаторы относятся к полярному типу конденсаторов. То есть одна из прокладок у него положительно заряжена, другая – отрицательно. На корпусе конденсатора они помечены знаками «+» и « — « Полярными бывают только электролитические конденсаторы.

Устанавливаем на мультиметре режим измерения сопротивления. Если проверяем электролитический конденсатор, плюсовым концом щупа прибора касаемся плюса конденсатора, а минусовым – минуса. Если конденсатор исправен, то сразу высветится минимальное значение сопротивления. Потом оно будет плавно возрастать до максимума. Сопротивление может так же возрасти и до бесконечности. Только при исправном конденсаторе рост его происходит плавно. Не рывками.

Если конденсатор неисправен, то в одном случае прибор не показывает никакого сопротивления, т.е. ноль. При этом прибор может пищать. Это означает, что конденсатор пробит, произошло короткое замыкание. Если при касании щупом ножек конденсатора, прибор сразу показывает бесконечность, то в конденсаторе есть обрыв. И в том и в другом случае конденсатор не пригоден для дальнейшего использования, и его следует заменить.

Остальные типы конденсаторов, они, кстати, относятся к неполярным конденсаторам, проверять на сопротивление проще. Не имеет значения, каким контактом вы коснетесь ножки конденсатора, плюсом или минусом. Для измерения сразу устанавливаем величину сопротивления в Мегаомах. Сопротивление неисправного конденсатора никогда не превышает величину в 2 Мегаома. У исправного сопротивление или равно, или больше этой величины.

Проверка на неисправности с помощью измерения ёмкости

Замеряя сопротивление конденсатора, мы только проверяем его исправность. Нам еще нужно определить его емкость — самый главный номинал конденсатора.

Учтите, что на пробой с помощью мультитестора можно проверить только те конденсаторы, емкость которых меньше 0,25 микрофарад.

Для этого устанавливаем соответствующий режим работы прибора с помощью регулятора. Задаем предел измерения. Он должен соответствовать номиналу проверяемого конденсатора. Если на корпусе мультиметра предусмотрены гнезда для установки конденсатора, то вставляем его в эти гнезда. Если нет, вставляем в гнезда концы щупа и касаемся ножек конденсатора. При проверке электролитического конденсатора соблюдаем полярность. При проверке переменного конденсатора замеряем максимальную и минимальную величины емкости.

Как мы видим, нет ничего сложного в проверке с помощью мультиметра работоспособности конденсатора и соответствии его заявленным номиналам. Мы уже говорили, что со временем конденсаторы утрачивают свою способность накапливать и распределять энергию. Они попросту высыхают. Поэтому нужно регулярно проверять свои электронные и электрические схемы и отбраковывать пришедшие в негодность конденсаторы. Этим вы обеспечите надежную и качественную работу своей аппаратуры.

Видео о проверке конденсатора мультиметром

В видео достаточно подробно объясняются нюансы проверки конденсаторов. Обязательно посмотрите его и узнаете новые методы проверки, о которых ещё не слышали.

Одной из наиболее распространенных причин неисправности радиоэлектронной техники является поломка одного или нескольких конденсаторов, которые составляют неотъемлемую часть ее платы. И чтобы выяснить, какой же именно конденсатор оказался слабым звеном, необходимо проверить их работоспособность. В этой статье описывается, как прозванивают конденсатор. Независимо от того, занимаетесь ли вы электронной аппаратурой профессионально или вы просто любитель, вам это вполне под силу. Для этого вам понадобится мультиметр. Ниже мы рассмотрим, мультиметром самостоятельно.

Виды конденсаторов и их проверка

Прежде чем разобраться, как мультиметром прозвонить конденсатор, давайте выясним, какие существуют. Все конденсаторы делятся на полярные и неполярные. Разница между ними заключается в том, что полярные, как можно догадаться из названия, имеют полярность. Проверять их нужно строго соответствующим образом: "плюс" к "плюсу", "минус" к "минусу", так как в противном случае они придут в негодность и могут взорваться. Все полярные конденсаторы являются электролитическими. Если конденсатор еще советского производства, то при взрыве электролит может попасть вам на кожу. В современных конденсаторах для таких случаев предусмотрено специальное сечение на поверхности, которое разрывается в определенном направлении и не дает проводящему веществу разбрызгаться в разные стороны.

Каким образом выполнить проверку, зависит от характера поломки, так как мультиметром проверить конденсатор на работоспособность можно двумя способами: в режиме замера сопротивления его диэлектрика и измеряя его емкость.

Пробой конденсатора

Наиболее распространенной проблемой конденсаторов является пробой диэлектрика. Диэлектрик - это слой материала между двумя проводниками внутри конденсатора, который имеет большое сопротивление, чтобы не допустить протекания тока между проводниками.

В исправном конденсаторе допускается небольшое пропускание тока через этот изолятор, это называется "ток утечки", и он ничтожно мал. При пробое диэлектрика его сопротивление резко падает, и, по сути, он превращается в обыкновенный проводник. Причиной такого пробоя, как правило, является резкий перепад напряжения в сети, к которой подключено оборудование. К характерным признакам пробоя относятся вздутие корпуса конденсатора, его потемнение и появление черных пятен. Перед тем как проверить конденсатор на исправность, осмотрите его визуально на предмет внешних дефектов.

Проверка неполярного конденсатора в режиме омметра

Проверка мультиметром сопротивления диэлектрика в конденсаторе осуществляется в режиме омметра. В неполярных конденсаторах диэлектрик может быть выполнен из стекла, керамики, бумаги или даже в виде воздушной прослойки. Таким образом обеспечивается крайне высокое сопротивление, и в исправном конденсаторе покажет фактически бесконечную величину. Если же электрический пробой имеет место, то уровень сопротивления будет в пределах нескольких Ом, максимум нескольких десятков.


Перед тем как мультиметром прозвонить конденсатор, включите на соответствующий режим, выставив на нем максимально возможный уровень измерения сопротивления. Подведите к выводам конденсаторы щупы мультиметра и посмотрите на табло: если конденсатор в порядке, то там должна появиться единичка, что говорит о том, что сопротивление выше установленного максимума. Если же на дисплее мультиметра высветится какое-то конкретное значение, меньшее чем измерительный максимум, то это может быть свидетельством неисправности проверяемого конденсатора.

Помните о технике безопасности и не держитесь одновременно и за щупы прибора и за выводы конденсатора, так как из-за меньшего сопротивления электрический ток пойдет через ваше тело.

Проверка полярного конденсатора в режиме омметра

По сравнению с неполярными конденсаторами в полярных сопротивление диэлектрика на порядок меньше, поэтому максимум сопротивления на мультиметре нужно выставлять соответствующее. Большинство таких конденсаторов имеют не менее 100 кОм сопротивления, особо мощные и до 1 мОма. Перед тем как мультиметром прозвонить конденсатор, замкните выводы накопителя, чтобы разрядить его полностью.



Установив соответствующий предел измерения, подключите щупы прибора к конденсатору, соблюдая при этом полярность. Электролитические конденсаторы имеют сравнительно большую емкость, и поэтому при подключении они тут же начинают заряжаться. В течение того времени, пока идет зарядка, сопротивление будет прямо пропорционально расти, что будет отображаться на экране прибора. Конденсатор можно считать исправным в большинстве случаев, когда сопротивление переваливает за отметку в 100 кОм.

Как мультиметром прозвонить конденсатор (аналоговый измеритель)


Ту же самую процедуру можно проделать при помощи аналогового (стрелочного) измерителя. Емкость электролитического конденсатора можно определить по скорости движения стрелки прибора в сторону максимума. Чем медленнее двигается стрелка, тем дольше заряжается конденсатор и тем, соответственно, больше его емкость. Если емкость составляет от 1 до 100 микрофарадов (мкФ), стрелка достигнет правого края циферблата практически моментально. При емкости от 1000 мкФ ее путь может занять несколько секунд.

Как мультиметром прозвонить конденсатор: инструкция по проверке емкости накопителя

Хотя конденсаторы часто проверяют омметром, более надежным способом выяснить его исправность считается измерение емкости. Повышенная утечка (в том числе из-за пробоя) в электролитическом конденсаторе приводит к частичной потере емкости, и ее действительная величина уже не соответствует заявленной на корпусе накопителя. Измеряя очень трудно определить данный дефект, для этого требуется измеритель емкости. Следует иметь в виду, что далеко не у всех мультиметров имеется такая функция, поэтому убедитесь в том, что ваш прибор способен выполнять такое измерение.

Прежде чем проверять таким образом электролитический конденсатор, его обязательно необходимо полностью разрядить. Заряженный конденсатор может попросту испортить ваш мультиметр. Особенно это касается полярных накопителей с высоким рабочим напряжением и большой емкостью. Как правило, такие конденсаторы используются в импульсных блоках в качестве фильтрующих накопителей.

Разрядка конденсатора

Для разрядки низковольтных конденсаторов достаточно просто закоротить их выводы, но в случае с высоковольтными и большой емкостью к выводам следует подключить 5-10-килоомный резистор. Резистор необходим, чтобы избежать возникновения искры во время замыкания. Помните о безопасности и ни в коем случае не прикасайтесь к выводам конденсатора, иначе замыкание произойдет на вас.

Обрыв конденсатора

Обрыв - довольно редкая для конденсаторов неисправность. Как правило, он возникает при механических повреждениях накопителя. В результате обрыва конденсатор полностью теряет свою накопительную функцию и имеет нулевую емкость. Фактически он превращается в два изолированных друг от друга проводника. Обнаружить обрыв при помощи омметра практически невозможно. Своеобразным симптомом обрыва в полярных электролитических конденсаторах при является отсутствие какого-либо изменения в показаниях прибора. Так как исправный неполярный конденсатор малой емкости имеет высокое сопротивление, проверить его на обрыв, таким образом, не представляется возможным. Единственный выход - измерение емкости.

Потеря емкости конденсатора

Для того чтобы определить, потерял ли конденсатор свою емкость, как ни странно, нужно замерить эту самую емкость. Выставьте на мультиметре соответствующий предел измеряемой емкости, разрядите проверяемый конденсатор, подключите щупы измерителя к соответствующим гнездам на нем, соблюдая правильную полярность, и наконец, прикоснитесь щупами к выводам конденсатора. Очевидно, что разобраться, как мультиметром проверить конденсатор кондиционера или любого другого бытового прибора на предмет потери емкости, не столь сложно.

Измерение напряжения конденсатора


Также, чтобы убедиться в исправности конденсатора, следует проверить, соответствует ли его реальное напряжение номинальному. Для этого вам потребуется режим вольтметра на вашем мультиметре и источник питания для зарядки конденсатора. Напряжение он должен выдавать меньше, чем то, на которое рассчитан накопитель. Подсоедините щупы к выводам и подождите немного, пока конденсатор полностью зарядится. Переведя прибор в режим вольтметра, проверьте выдаваемое накопителем напряжение. Значение, появившееся на экране мультиметра сразу же в начале тестирования, должно соответствовать заявленному.

Учтите, что при проверке накопитель теряет свой заряд и напряжение, соответственно, будет быстро падать, поэтому важно увидеть цифру, которая появилась в самом начале.
Есть и более простой способ проверки, но он действенен только для конденсаторов с достаточно большой емкостью. Зарядив накопитель полностью, возьмите обыкновенную отвертку с изолированной рукояткой, поднесите ее металлическую часть к его выводам и замкните их. Если в результате проскочила яркая искра, значит, элемент рабочий. Если же искра очень слабая или вовсе отсутствует, значит, конденсатор не держит заряд.

Заключение

В данной статье мы попытались разобрать все наиболее часто встречающиеся поломки конденсаторов, а также способы их проверки. Важный момент: многие начинающие мастера думают, как прозвонить конденсатор мультиметром, не выпаивая его из платы, однако в таком случае в процессе измерений будет иметь место очень большая погрешность. Единственный способ в таком случае - это визуальный осмотр на предмет наличия внешних признаков, таких как взбухание, потемнение или изменение цвета поверхности.

Чаще всего конденсаторы «летят» в таких видах бытовой техники, как стиральные машины, телевизоры, микроволновые печи и др. Поэтому если перед вами стала проблема, как прозвонить конденсатор кондиционера мультиметром, можете смело использовать нашу инструкцию.

Знаете – ходит одна байка: для проверки конденсатора мультиметр излишен. Школьники-плохиши обижали ребят послабее экстравагантным методом. Заряжали большую емкость розеткой, били током. Проверить работоспособность основных конденсаторов импульсного блока питания не составит труда. В персональном компьютере напряжение достигает 650 вольт, тронешь - шарахнет сильно, уши задымятся. Избегайте также лезть отверткой. Температура дуги столь высока, что желание узнать емкость конденсатора может обернуться неплохими практическими навыками сварщика. Для целей разрядки народные умельцы применяют патрон, снабженный лампочкой Ильича. Высокий реактивный импеданс спирали позволит легко решить задачу, как проверить конденсатор мультиметром.

Процесс проверки конденсатора

Увидите, проверить мультиметром конденсатор может каждый. Вопрос составлен требуемой точностью. Как говаривал Кашпировский: даже 100% не стопроцентны. В остальном, неполярный конденсатор, керамический конденсатор, разницы дают мало, многое определяет номинал. Однако сюрпризы способна преподнести гибридная технология. Понятно, извлечь SMD конденсатор - дело нешуточное (большинству не под силу). Тогда проводите косвенные тесты, например, сравнение показаний с заведомо рабочим устройством.

Проверка конденсатора

Ищущие шуток ошибаются. Простейшим методом проверки конденсатора называют натурное испытание. Причем в составе изначальной схемы. Потрудитесь:

Итак, инструкция по работе с тестером понадобится, цвет проводов покажет, куда тыкать. Кажется смешным, пока не попытаешься измерить высокое напряжение, нарезаемое импульсами крошечной микросхемой. Будут мешаться рядом лежащий корпус, провода, много другого. В таких условиях применяют специальные тончайшие щупы, набор лишен аксессуаров. Рекомендуем заранее потренироваться мультиметром вести работу. Особенно внимательны будьте с пределами. В большинстве современных тестеров имеются следующие варианты ведения работ:

Проверить емкость конденсатора мультиметром


Мультиметр

Проще проверить электролитический конденсатор мультиметром. Начать лучше с визуального контроля. Неисправные электролитические конденсаторы ощутимо раздуваются. На зарубежных моделях в верхней части цилиндра делается специальная крестовидная прорезь для гарантированной индикации неисправности. Внешние признаки молчат - нужно хватать мультиметр. Сначала элемент гарантированно разрядим. Обычно напряжение отсутствует, но совать голую отвертку, кусок провода - бестолковая идея. Будет неплохо создать своими руками разрядник, воспользовавшись патроном, ввинченной лампочкой. Штуковина повсеместно используется мастерами ремонта телевизоров, импульсных блоков питания. Пара слов касаемо процесса, когда конденсатор разряжен, можно хватать тестер.

На контактах мультиметра в некоторых режимах выходит напряжение 5 вольт. Необходимо, чтобы оценить параметры. Например, при измерении сопротивлений мультиметр просто делит напряжение на ток, получает искомую величину. Первая цифра известна – 5 вольт (определяет модель тестера). Аналогично проводится прозвонка. Подаются 5 вольт на оба конца. Некоторые стабилитроны пробиваются. Прозвонить такие элементы на цифровых мультиметрах не представляется возможным.

Зная указанные вещи, можно представить, что делать дальше:

  1. Подключаем в режиме измерения сопротивления клеммы к контактам разряженного конденсатора.
  2. Образуется зарядная цепь, сформированная внутренним сопротивлением мультиметра, емкости. Вначале ток равен бесконечности, потом падает, достигая нуля.
  3. Попутно сопротивлению будет расти от нуля до бесконечности.

Любой конденсатор, обладающий рабочим напряжением выше 5 вольт, проверим таким способом. Единственный фокус могут выкинуть полярные, например, электролитические емкости. Параллельно отслеживаем правильность расположения щупов (красного, черного). Взорваться, по идее ничего не должно… Теперь проводим анализ. Выяснили, годен ли конденсатор, имеются некоторые особенности. Обсуждали 5 вольт на щупах мультиметра, значение сильно зависит от модели. Можем измерить на концах заведомо исправного конденсатора: пока звоним контакты, емкость зарядится до нужной величины.

Итак, напряжение испытуемого образца сильно отличается от эталонных показаний (нужно заранее позаботиться о получении), наверняка сломалось. Начинаем измерять напряжение конденсатора, внутреннее сопротивление прибора уступает бесконечности. Потенциал начнет потихоньку падать, заметим на экране. Делаем два вывода:

  1. Начальное значение напряжение намного ниже эталона (выдает на контакты тестер, режим прозвонки) - внутри наличествует утечка. Параметр нормально составляет часть формулы добротности, если конденсатор быстро разряжается самостоятельно (без намеренного замыкания контактов), элемент отслужил.
  2. По скорости разряда можно оценить размер емкости конденсатора. Можно, конечно, заморочиться с определением констант, формулами, проще провести тест с заведомо рабочими емкостями, после чего свести результаты таблицей. Станет возможным судить о номинале конденсатора по одной скорости разряда. Процесс напоминает оценку давления при помощи тонометра. Ориентируемся на глаз. Величина емкости определена скоростью падения напряжения на дисплее мультиметра.

Разумеется, делается больше навскидку, отличить мкФ от мФ удастся без труда. Жаждущим большего, можем сообщить: за время RC заряд падает на 63%. Каждый волен посчитать уровень вольт для мультиметра. Вычислить приблизительно внутреннее сопротивление, исходя из полученных данных, проводить приблизительный замер номинала емкости конденсатора.

Имеется простой способ проверить емкость конденсатора мультиметром. Купить тестер, у которого наличествует соответствующая шкала. Надписана буквой F (Farad). Прикупив прибор, избегаем выдумывать. Просто берется за ножки конденсатор, примерно выставляется диапазон, мультиметр сам проделает работу, описанную выше. Проверить конденсатор мультиметром, не выпаивая, может не выйти. Параллельно емкости включены резисторы, дроссели другие элементы (включая конденсаторы), мешающие оценить исправность. Будь то электролитический конденсатор, пленочный конденсатор, любой другой. Разумеется, многое определят конкретные номиналы.

Можно провести сравнение. Допустим, на исправной технике показывает фиксированное значение, на поломанной – нечто другое. Необязательно неисправный конденсатор мультиметром на плате нашли - цепь разряда барахлит. Пусковой конденсатор авто - можно вынуть, проверить (предварительно обработав разрядником), для электроники методика не всегда действенна.

Конденсаторы бывают полярные (электролитические) и неполярные, например, керамические. В данном типе устройства в качестве диэлектрика можно использовать различные материалы, такие как стекло, воздух, бумага. Процесс измерения емкости устройства с керамическим диэлектриком такой:

  1. Необходимо переключить мультиметр в режим измерения сопротивления.
  2. Необходимо, чтобы на цифровом мультиметре был выставлен самый максимальный предел измерения.
  3. Настроив прибор, щупы приставляют к ножкам конденсатора.

Если деталь рабочая, то на приборе будет показана величина, которая превышает 2 мегаом. Если полученное сопротивление не превышает 2 МОм, он неработоспособен.

Важно отметить, что во время измерений не нужно прикасаться к щупам руками, так как это может существенно повлиять на качество измерений. Произойдет это по той причине, что сопротивление человеческого тела очень мало, а сопротивление утечки значительно его превышает. Следовательно, ток пройдет через тело, то есть путем меньшего сопротивления, а не через конденсатор. На мультиметре будет показано сопротивление человека, что к нашей проблеме никак не относится.


Измерить конденсатор можно также с помощью омметра, который является составляющей мультиметра. Видео проверки в таком случае будет немного отличаться от того видео, в котором проверяют работоспособность керамического конденсатора. Сопротивление утечки качественных полярных конденсаторов будет превышать 100МОм. Пошаговая инструкция:


  1. Перед началом проверки важно его предварительно разрядить. Разрядку можно осуществить, закоротив ножки устройства.
  2. На приборе необходимо выставить режим измерения, который отвечает величине сопротивления 100 кОм.
  3. Двумя выводами мультиметра необходимо притронуться к ножкам конденсатора. Важно, чтобы красный вывод прикасался к положительному контакту, а левый – к отрицательному.
  4. Если при первой проверке на экране значение сопротивления превысило величину 100кОм, деталь работает хорошо.


Мультиметр с измерением емкости необходим для того, чтобы определить такие неисправности, как потеря емкости или обрыв. Если произошел обрыв, конденсатор полностью теряет свою емкость. С помощью режима измерения емкости можно также проверить пусковой конденсатор. Померить емкость конденсатора можно следующим образом:


  1. Настраиваем мультиметр на режим измерения емкости.
  2. Подключаем щупы конденсатора к выводам мультиметра дважды (во время второго подключения выводы нужно поменять местами).
  3. Ждем результата измерений и сравниваем их.
  4. Если при первом измерении на экране ноль, а при втором – линия, это означает, что деталь рабочая. Если результаты измерений не отличаются, то неисправна.


Вышеописанные инструкции решают вопрос, который состоит в том, как прозвонить конденсатор. Прозвонка поможет определить потерю работоспособности детали и заменить ее.

Как проверить конденсатор мультиметром не выпаивая видео

Подготовительные работы

Перед тем, как проверять исправность конденсатора, нужно его обязательно разрядить. Для этого лучше всего использовать обычную отвертку. Жалом Вы должны прикоснуться одновременно к двум выводам бочонка, чтобы возникла искра. После небольшой вспышки можно переходить к проверке работоспособности.

Способ №1 – Мультиметр в помощь

Если конденсатор не работает, то лучше всего проверить его работоспособность мультиметром либо цешкой. Этот прибор позволяет определить емкость «кондера», наличие обрыва внутри бочонка либо возникновение короткого замыкания в цепи. О том, как пользоваться мультиметром мы уже Вам рассказывали, поэтому изначально рекомендуем ознакомиться с этой статьей. Если Вы умеете работать тестером, то дела обстоят гораздо проще.

Первым делом Вы должны определить, какой конденсатор находится в схеме: полярный (электролитический) или неполярный. Дело в том, что при проверке полярного изделия нужно соблюдать полярность: плюсовой щуп должен быть прижат к плюсовой ножке, а минусовой, соответственно, к минусу. В случае с неполярным вариантом детали соблюдать полярность не нужно, но и проверять его придется по другой технологии (об этом мы расскажем ниже). После того, как Вы определитесь с типом элемента, можно переходить к проверочным работам, которые мы сейчас рассмотрим по очереди.

Измеряем сопротивление

Итак, сначала нужно проверить сопротивление конденсатора мультиметром. Для этого отпаиваем бочонок со схемы и с помощью пинцета аккуратно перемещаем его на рабочую поверхность, к примеру, свободный стол.

После этого переключаем тестер в режим прозвонки (измерение сопротивления) и дотрагиваемся щупами до выводов, соблюдая полярность.

Обращаем Ваше внимание на то, что если Вы перепутаете минус с плюсом, проверка работоспособности может закончиться неудачно, т.к. конденсатор сразу же выйдет из строя. Чтобы такого не произошло, запомните следующий момент – производители всегда отмечают минусовой контакт галочкой!

После того, как Вы дотронетесь щупами до ножек, на дисплее цифрового мультиметра должно появиться первое значение, которое моментально начнет расти. Это связано с тем, что тестер при контакте начнет заряжать конденсатор.

Через некоторое время на дисплее появиться максимальное значение – «1», что говорит об исправности детали.

Если же Вы только начали проверять конденсатор мультиметром, и у Вас появилась «1», значит внутри бочонка произошел обрыв и он неисправен. В то же время появление нуля на табло свидетельствует о том, что внутри кондера произошло короткое замыкание.

Если для проверки сопротивления Вы решите использовать аналоговый мультиметр (стрелочный), то определить работоспособность элемента будет еще проще, наблюдая за ходом стрелки. Как и в предыдущем случае, минимальное и максимальное значение будет говорить о поломке детали, а плавное повышение сопротивления будет означать пригодность полярного конденсатора.

Чтобы самостоятельно проверить целостность неполярного кондера в домашних условиях, достаточно без соблюдения полярности прикоснуться щупами тестера к ножкам, выставив диапазон измерений на отметку 2 МОм. На дисплее должно появиться значение больше двойки. Если это не так, конденсатор не рабочий и его нужно заменить.

Следует также отметить, что предоставленный выше способ проверки подойдет только для изделий, емкостью более 0,25 мкФ. Если же номинал элемента схемы меньше, нужно сначала убедиться, что мультиметр способен работать в таком режиме, ну или купить специальный тестер – LC-метр.

Измеряем емкость

Следующий способ проверки работоспособности изделия – на пробой, измерив емкостные характеристики кондера и сравнив их с номинальным значением (указано производителем на внешней оболочке, что наглядно видно на фото).

Самостоятельно измерить емкость конденсатора мультиметром совсем не сложно. Необходимо всего лишь перевести переключатель в диапазон измерений, опираясь на номинал и, если в тестере есть специальные посадочные гнезда, вставить в них деталь, как показано на фото ниже.

Если же такой функции в тестере нет, можно проверить емкость с помощью щупов, аналогично предыдущему методу. При подключении щупов на дисплее должна высветиться емкость, близка по значению к номинальным характеристикам. Если это не так, значит, конденсатор пробит и нужно заменить деталь.

Измеряем напряжение

Еще один способ, позволяющий узнать, рабочий конденсатор или нет – проверить его напряжение вольтметром (ну или «мультиком») и сравнить результат с номиналом. Для проверки Вам понадобится источник питания с немного меньшим напряжением, к примеру, для 25-вольтного кондера достаточно источника напряжения в 9 Вольт. Соблюдая полярность, подключите щупы к ножкам и подождите несколько секунд, чего вполне хватит для зарядки.

После этого переведите тестер в режим измерения напряжения и выполните проверку работоспособности. В самом начале замера на дисплее должно появиться значение, примерно равное номиналу. Если это не так, конденсатор неисправен.

Обращаем Ваше внимание на то, что при подключении вольтметра бочонок будет постепенно терять заряд, поэтому достоверное напряжением можно увидеть только в самом начале замеров!

Тут же хотелось бы сказать пару слов о том, как проверить конденсатор большой емкости простым способом. Сначала Вы должны полностью зарядить элемент в течение нескольких секунд, после чего замкнуть контакты обычной отверткой с изолированной ручкой. Если бочонок рабочий, должна возникнуть яркая искра. Если искры нет либо она очень тусклая, скорее всего, конденсатор не работает, а точнее — не держит заряд.

Какой-либо этап проверки был Вам непонятен? Тогда просмотрите технологию проверки работоспособности конденсатора мультиметром на данном видео уроке:

Способ № 2 – Обойдемся без приборов

Менее качественный способ проверки работоспособности емкостного элемента – с помощью самодельной прозвонки в виде лампочки и двух проводов. Таким способом можно только проверить конденсатор на короткое замыкание. Как и в случае с отверткой, сначала заряжаем деталь, после чего выводами пробника прикасаемся к ножкам. Если кондер работает, произойдет искра, которая моментально его разрядит. О том, как сделать контрольную лампу электрика, мы также рассказывали.

Что еще важно знать?

Не всегда проверка работоспособности конденсатора требует использование мультиметра либо других тестеров. Иногда достаточно визуально посмотреть на внешнее состояние изделия, что проверить его на вздутие либо пробой. Сначала внимательно просмотрите верхнюю часть бочонка, на которой производителем нанесен крестик (слабое место, предотвращающее взрыв кондера при выходе из строя).

Если Вы увидите там подтекание либо разрушение изоляции, значит, конденсатор пробит, и проверять его тестером уже нет смысла. Также внимательно просмотрите, не потемнел либо не взудлся ли этот элемент схемы, что случается очень часто. Ну и не следует забывать о том, что возможно повреждения возникли на самой плате рядом с местом подключения конденсатора. Эту неисправность можно увидеть невооруженным глазом, особенно, когда происходит отслоение дорожек либо изменение цвета платы.

Еще один важный момент, который Вы должны учитывать – проверку изделия нужно выполнять, только демонтировав его с платы. Если Вы хотите проверить конденсатор, не выпаивая из схемы, учтите, что может возникнуть большая погрешность измерений из-за находящихся рядом остальных элементов цепи.

Вот и все, что хотелось рассказать Вам о том, как проверить работоспособность конденсатора мультиметром в домашних условиях. Эту инструкцию мы рекомендуем Вам использовать при ремонте микроволоновки либо стиральной машины своими руками, т.к. у данного вида бытовой техники очень часто происходит эта поломка. Помимо этого кондер часто перестает работать на кондиционерах, усилителях и даже видеокартах. Поэтому если Вы желаете что-либо отремонтировать своими силами, надеемся, что эта инструкция Вам поможет!

Также читают:

Если взглянуть на статистику, то больше половины рекомендаций по ремонту оборудования связано с неисправностью такого элемента, как конденсатор. Работа такого элемента, как конденсатор, основывается на том, что находясь в электрической схеме, он способствует накоплению зарядов.

При диагностике или ремонте различной техники может возникнуть следующий вопрос — как проверить конденсатор мультиметром на работоспособность? При этом внешний осмотр не во всех случаях позволяет определить функциональность конденсатора, поэтому требуется проверка прибором. Сегодня мы подробнее рассмотрим этот процесс, а также расскажем о принципе функционирования конденсаторов и распространенных причинах их неисправностей.

Что такое конденсатор?

Если взглянуть на статистику, то больше половины рекомендаций по ремонту оборудования связано с неисправностью такого элемента, как конденсатор. Этот прибор составляет большое количество различных электросхем. Принцип функционирования сводится к поэтапному накоплению электроэнергии с различным потенциалом между обкладками и последующим быстрым разрядом.

Выделяют два наиболее известных типа конденсаторов, которые устанавливаются в современных схемах:

  1. Полярные (электролитические). Такое название они получили потому, что при подключении в схему требуется задать определенную полярность: «плюс» к «плюсу», а «минус» к «минусу».
  2. Неполярные. К этой группе относятся любые другие варианты конденсаторов.

Общепринятое обозначение этого элемента на схемах отчетливо показывает его принцип работы.

Строение этого электронного компонента простое – он состоит из двух покрытых изоляционным слоем обкладок, которые проводят ток. С целью изоляции используют всевозможные материалы и компоненты, которые не проводят электричество: кислород, пластинки из керамики, специальную целлюлозу, фольгу.

По внешнему виду такие элементы отличаются миниатюрным размером при внушительной емкости, поэтому в процессе работы с ними следует соблюдать технику безопасности.

Принцип функционирования

Работа такого элемента, как конденсатор, основывается на том, что находясь в электрической схеме, он способствует накоплению зарядов. Это необходимо только в тех схемах, где происходит распределение составляющих тока (переменный ток). В то время как в схемах с постоянным током конденсатор не сможет накапливать энергию.

Где применяется?

Устанавливают конденсаторы различных видов в радиосхемы и бытовые приборы. Как правило, эти устройства имеют небольшую емкость, поэтому их неисправность не провоцирует тяжелых последствий.

Крупногабаритные конденсаторы составляют различные электрические двигатели, где являются элементами пуска. В данном случае они отличаются большим номиналом и такой же емкостью.

Видео – Для чего нужен конденсатор?

Возможные поломки

Поломка радиосхемы или электрического двигателя свидетельствует о неисправности элементов. В то время, как неисправность самого конденсатора часто бывает вызвана следующими причинами:

  1. Замыканием двух обкладок. Происходит это в результате повышенного напряжения на выводах. Получается, что фрагмент цепи, который должен «разорваться» конденсатором, остается замкнутым.
  2. Нарушение целостности внутренней цепочки компонента. Произойти это может при сильном ударе или напряжении, из-за чего случится вибрация. Тем не менее, часто причиной является брак во время производства. Получается, что в радиосхеме отсутствует конденсатор, а имеется только разорванная цепочка.
  3. Утечка тока в недопустимых пределах. Происходит это из-за нарушения целостности изоляционного слоя пластинок. Это приводит к тому, что они не могут сохранять заряд.
  4. Резкое падение номинальной емкости. Причиной такой проблемы тоже является утечка тока или же брак во время производства. В итоге, радиосхема работает с перебоями или не функционирует совсем.

Видео – Проверка неисправностей конденсаторов

Электролитические компоненты еще отличаются другим недостатком – превышением преобразования сопротивления. Получается, что во время работы в радиосхемах такие конденсаторы не улавливают импульсивные сигналы.

Проверка конденсаторов

Как обнаружить неисправность по внешним характеристикам? Конечно, только лишь по внешним признакам невозможно достоверно судить о работоспособности какого-либо элемента. Тем не менее, таким путем можно заподозрить неисправность, опираясь на признаки:

  • отверстия на основании и вытекание электролита, из-за чего конденсатор теряет герметичность;
  • нехарактерная, раздутая форма корпуса и множество выступающих бугорков (в нормальном состоянии они имеют форму цилиндра).

Внешняя проверка особенно необходима в том случае, если вы устанавливаете в схему уже использованные конденсаторы. Тем не менее, некоторый процент брака можно обнаружить и среди новых элементов.

Если вы приобрели новый конденсатор, на котором уже имеются дефекты, то его не стоит использовать, ведь со временем это может привести к нарушению целостности всей схемы. Будет разумно приобрести и подсоединить другой элемент.

Повреждения в виде пробоев в основном встречаются на неполярных элементах или на некоторых полярных с высокой чувствительностью к высокому напряжению.

Для того, чтобы предупредить повреждение других частей электросхемы после разрыва конденсатора, производителями была предусмотрена слабая верхняя крышка, на которой располагаются небольшие разрезы. Таким способом создается «слабое» место корпусной части. Это значит, что в случае разрыва электролит вытекает сверху, не затрагивая элементы схемы.

Вздутый конденсатор потребуется немедленно утилизировать, иначе через некоторое время все равно произойдет взрыв (как показано на изображении ниже).

Если у конденсатора начинает вздуваться верхняя часть, то уже не стоит проверять его дополнительными способами. Лучшим решением будет приобретение нового элемента.

Обратить внимание следует и на другой немаловажный признак. Так, у некоторых элементов «слабая» крышка остается целой без каких-либо дефектов, но их можно заметить на нижней части – пробка становится выпуклой. Конечно, такая проблема возникает в редких случаях, но все-таки некоторым пользователям приходится с ней сталкиваться. Даже если причиной такой проблемы является брак, все равно конденсатор рекомендуется утилизировать.

Стоит отметить, что даже при наличии внешних дефектов на корпусе, компонент может соответствовать требованиям после проверки прибором. Тем не менее, использовать его будет опасно.

В другом же случае, когда внешние повреждения отсутствуют, но имеются подозрения плохой функциональности конденсатора, из-за общего падения работоспособности радиосхемы, его понадобится проверить другими методами, поэтому сначала дефективный элемент выпаивают из общей схемы.

Многие «умельцы» склонным к мнению, что проверить компонент можно и без выпаивания. Конечно, такой способ тестирования возможен, но он не гарантирует точных результатов, поэтому конденсаторы желательно демонтировать.

Проверка мультиметром

У непрофессионального мастера в арсенале обычно имеется самый простой прибор – мультиметр. Тем не менее, и с его помощью тоже можно проверить работоспособность компонента.

Проверка неполярных конденсаторов

Первым делом любой компонент начинают проверять омметром с целью обнаружения пробоя. Да, это косвенная проверка, но она позволяет выявить определенные дефекты и провести выбраковку элементов. При этом существуют некоторые тонкости, которые зависят от типа и емкости компонента.

Исправный конденсатор не должен постоянно пропускать ток – иметь высокое сопротивление. Ведь как мы уже говорили, причиной утечки часто является нарушение изоляционного слоя между обкладками. В идеале сопротивление должно быть приближено к норме.

Измерение полярного керамического конденсатора: пошаговая инструкция

Шаг 1. Необходимо выставить максимальный диапазон измерений для мультиметре, чтобы привести его в режим омметра.

Шаг 2. Перед началом тестирования конденсатор следует «зачистить» от оставшегося заряда. Если это элемент небольших габаритов с минимальной емкостью, то можно перемкнуть вывод отверткой. Если речь идет о крупногабаритном элементе, то перемыкают его через мощный резистор сопротивления.

Шаг 3. После установки режима необходимо проверить дисплей — на нем должны высвечиваться символы, которые означают отсутствие проводимости между клеммами.

Шаг 4. Теперь необходимо подсоединить клеммы к выводам.

Конечно, такая проверка еще не является точным доказательством работоспособности прибора, ведь нам следует убедиться в отсутствии обрыва в цепочке. В данном случае мультиметр просто не успевает отреагировать на изменения, поэтому потребуется измерение емкости.

Тестирования электролитического компонента с большой емкостью: пошаговая инструкция

Для того чтобы сравнить значения потребуется проверить другой – неполярный конденсатор, у которого имеется высокий показатель емкости.

Шаг 1. Устанавливаем прибор в исходное положение, как в предыдущем случае.

Шаг 2. Мы наблюдаем, как показания на приборе начинаются с нескольких сотен, преодолевают предел мегаом и увеличиваются дальше.

Шаг 3. Необходимо дождаться окончания проверки и взглянуть на прибор.

В данном случае можно сказать, что повреждение отсутствует (как и обрыв), потому что мы контролировали процесс работы конденсатора.

Проверка прибором полярных конденсаторов: пошаговая инструкция

Теперь мы проверим работу полярных компонентов. В таком тестировании не имеется существенных отличий, только диапазон измерений устанавливается в пределах 200 кОм. Ведь только если заряд достигнет этого придела, можно будет с точностью судить об отсутствии повреждения.

Первым делом мы будем проводить тест конденсатора с номиналом 10 uF. Стоит отметить, что при внешнем осмотре на нем отсутствуют повреждения.

Шаг 1. Настраиваем прибор в режим омметра.

Шаг 2. Подсоединяем клеммы к компоненту.

Шаг 3. Останавливаем прибор.

Здесь показатели растут не так быстро как при проверке неполярного элемента, но на этом значении уже стало ясно, что повреждения отсутствуют.

Затем мы будет проверять полярный конденсатор с номиналом 470 uF.При его внешнем осмотре уже заметно разбухание верхней части.

Такой признак свидетельствует о наличии утечки тока, тем не менее, она может быть в разумных пределах, но использовать этот компонент не следует. Проведение опыта тоже лучше остановить, чтобы не разряжать прибор.

Измерение емкости конденсатора

Предыдущим способом тоже можно обнаружить неисправный конденсатор, но все-таки понадобится дополнительная проверка. Это необходимо в ситуациях, когда имеются подозрения на неисправность компонента.

Рассмотрим пример тестирования на неполярном конденсаторе. В данном случае будет осуществляться проверка небольшого керамического компонента с номиналом — 4,7 nF. Для проведения тестирования необходимо установить на приборе режим измерения емкости.

Таким же способом можно проверить на исправность и другие элементы, которые мы тестировали ранее.

Как проверить элемент без выпаивания?

Для того, чтобы провести тестирование компонента без демонтажа, понадобится использовать специальный прибор. Его отличительной особенностью является минимальный уровень напряжения на клеммах, что не позволит нанести вред другим компонентам цепочки.

Тем не менее, не у каждого мастера имеется подобное оборудования, поэтому соорудить его можно даже из стандартного мультиметра, если подключить его через специальную приставку. Схематическое строение приставок можно обнаружить на просторах интернета.

Таблица №1. Другие методы проверки компонента без выпаивания.

Метод Описание
Частичное выпаивание Можно демонтировать компонент не до конца (один вывод). Это позволит провести стандартную проверку прибором. Правда, осуществить это можно при наличии полярного конденсатора.
Подрезка путей Эффективным способом проверки без демонтажа является подрезка дорожек, которые направляются по схеме к конденсатору. Удалить их можно острым предметом, после чего допускается без опасений проводить тестирование.Конечно, это опасный метод, ведь так вы рискуете безвозвратно испортить плату. На некоторых схемах применять такой способ недопустимо.

Проверка компонента замыканием: возможно ли это?

Применяют такой метод в основном только для проверки крупногабаритных компонентов с большой емкостью, которые работают на напряжении выше двухсот вольт.

Для начала компонент заряжают от сети при стандартном напряжении, после чего его разряжают с помощью замыкания выводов. В процессе тестирования можно заметить искры, которые доказывают, что элемент обладает способностью к накоплению зарядов.

Тем не менее, этот метод относится к разряду опасных и его категорически запрещено применять на практике новичкам по следующим причинам:

  1. В случае неосторожности мастер может получить неслабый удар током, который представляет опасность для его жизни. Особенно опасно замыкание заряженного конденсатора двумя руками, ведь при таких обстоятельствах электрический разряд поражает сердце, и человек умирает.
  2. Кроме того, таким методом все равно не получится достоверно узнать о работоспособности компонента, ведь неопытный человек не сможет отличить искру с разницей в 100 вольт. Это значит, что тестирование заведомо безрезультатное.

Подводим итоги

Вышеперечисленные методы проверки пригодятся тем мастерам, которые занимаются ремонтом стиральных машин, микроволновых печей, кондиционеров и прочей бытовой техники. Ведь именно в таких приборах чаще всего возникает поломка конденсатора, которую требуется своевременно определить. Обращаем ваше внимание — не следует применять опасные для жизни методики тестирования, потому что невозможно исключить ошибку во время работы!

Конденсаторы присутствуют в различной технике. Они же часто являются и причиной неисправностей. Чтобы оперативно выявить неисправный элемент и заменить его, нужно знать, как проверить конденсатор мультиметром, поскольку это самый простой способ.

Мы расскажем как использовать недорогой, но функциональный прибор в выявлении неисправных элементов. В представленной нами статье разобраны разновидности конденсаторов и порядок их проверки. С учетом наших советов вы без затруднений найдете “слабое звено” в электрической схеме.

Что такое конденсатор и зачем нужен?

Промышленность производит конденсаторы самых разных типов, применяемых во многих отраслях. Они необходимы в автомобиле- и машиностроении, радиотехнике и электронике, в приборостроении и производстве бытовой техники.

Конденсаторы — своего рода «хранилища» энергии, которую они отдают при возникновении кратковременных сбоев в питании. Кроме того, определенный вид этих элементов отфильтровывает полезные сигналы, назначает частоту устройств, генерирующих сигналы. Цикл разрядки-зарядки у конденсатора очень быстрый.

В цепи с переменным током обкладки конденсатора поочередно перезаряжаются с частотой протекающего тока. Объясняется это тем, что на зажимах источника такого тока периодически происходит смена напряжения. Результатом таких преобразований является переменный ток в цепи.

Так же как резистор и катушка, конденсатор проявляет сопротивление току переменного характера, но для токов разных частот оно разное. К примеру, хорошо пропуская высокочастотные токи, он одновременно может являться чуть ли не изолятором для низкочастотных токов.

Сопротивление конденсатора связано с его емкостью и частотой тока. Чем больше два последних параметра, тем его емкостное сопротивление ниже.

Полярные и неполярные разновидности

Среди огромного количества конденсаторов, выделяют два основных типа: полярные (электролитические), неполярные. Как диэлектрик в этих устройствах применяют бумагу, стекло, воздух.

Особенности полярных конденсаторов

Название «полярные» говорит само за себя — они обладают полярностью и являются электролитическими. При включении их в схему, необходимо точное ее соблюдение — строго «+» к «+», а «-» к «-». Если проигнорировать это правило, работать элемент не только не будет, но может и взорваться. Электролит бывает жидким или твердым.

Диэлектриком здесь служит пропитанная электролитом бумага. Емкость элементов колеблется в пределах от 0,1 до 100 тысяч мкФ.

Когда происходит замыкание пластин, выходит тепло. Под его воздействием электролит испаряется, происходит взрыв.

Современные конденсаторы сверху имеют небольшое вдавливание и крестик. Толщина вдавленного участка меньше, чем остальной поверхности крышки. При взрыве его верхняя часть раскрывается наподобие розочки. По этой причине можно наблюдать на торцах корпуса неисправного элемента вспучивание.

Отличия неполярных конденсаторов

Неполярные пленочные элементы имеют диэлектрик в виде стекла, керамики. По сравнению с конденсаторами электролитическими, у них меньший самозаряд (ток утечки). Объясняется это тем, что у керамики сопротивление выше, чем у бумаги.

Все конденсаторы делят на детали общего назначения и специального, которые бывают:

  1. Высоковольтными. Используют в высоковольтных приборах. Их выпускают в различных исполнениях. Существуют керамические, пленочные, масляные, вакуумные ВВ конденсаторы. От обычных деталей они значительно отличаются и доступ к ним ограничен.
  2. Пусковыми. Применяют в электродвигателях для обеспечения их надежной работы. Они повышают стартовый момент двигателя, например, насосной станции или компрессора при запуске.
  3. Импульсными. Предназначены для создания сильного скачка напряжения и его транзакции на принимающую панель прибора.
  4. Дозиметрическими. Созданы для функционирования в цепях, где уровень токовых нагрузок небольшой. У них очень малый саморазряд, высокое сопротивление изоляции. Чаще всего это элементы фторопластовые.
  5. Помехоподавляющими. Они смягчают электромагнитный фон в большой частотной вилке. Характеризуются незначительной собственной индуктивностью, что позволяет поднять резонансную частоту и расширить полосу сдерживаемых частот.

В процентном соотношении самое большое число выходов деталей из рабочего строя приходится на случаи, когда подают напряжение, превышающее нормативное. Ошибки в проектировании также могут стать причиной неисправности.

Если диэлектрик меняет свои свойства, при этом тоже возникает сбой в работе конденсатора. Это происходит, когда он вытекает, высыхает, растрескивается. Емкость при этом сразу меняется. Измерить ее можно только посредством измерительных приборов.

Порядок проверки мультиметром

Проверку конденсаторов лучше выполнять с изъятием их из электрической схемы. Так можно обеспечить более точные показатели.

Основным свойством всех конденсаторов является пропуск тока исключительно переменного характера. Постоянный ток конденсатор пропускает только в самом начале в течение очень короткого времени. Сопротивление его зависит от емкости.

Как проверить полярный конденсатор?

При проверке элемента мультиметром, нужно соблюсти условие: емкость должна быть больше 0,25 мкФ.

Технология измерения конденсатора для выявления неисправностей мультиметром следующая:

  1. Берут конденсатор за ножки и закорачивают каким-нибудь металлическим предметом, пинцетом, например, или отверткой. Это действие необходимо для того, чтобы разрядить элемент. О том, что это произошло, засвидетельствует появление искры.
  2. Устанавливают переключатель мультиметра на прозвонку или замер показателей сопротивления.
  3. Касаются щупами до выводов конденсатора с учетом полярности — к плюсовой ножке подводят щуп красного цвета, к минусовой — черного. При этом вырабатывается постоянный ток, следовательно, через какой-то временной промежуток сопротивление конденсатора станет минимальным.

Пока щупы находятся на вводах конденсатора, он заряжается, а его сопротивление продолжает расти до достижения максимума.

Если при контакте со щупами мультиметр начнет пищать, а стрелка остановится на нулевой отметке, это указывает на короткое замыкание. Оно и стало причиной неисправности конденсатора. Если сразу же стрелка на циферблате показывает 1, значит, в конденсаторе случился внутренний обрыв.

Такие конденсаторы считаются неисправными и подлежат замене. Если «1» высветится лишь через некоторое время — деталь исправна.

Важно выполнять измерения так, чтобы неправильное поведение не отразилось на качестве измерений. Нельзя в процессе к щупам прикасаться руками. Тело человека обладает очень малым сопротивлением, а соответствующий показатель утечки превышает его во много раз.

Ток пойдет по пути меньшего сопротивления в обход конденсатора. Следовательно, мультиметр покажет результат, к конденсатору не имеющий никакого отношения. Разрядить конденсатор можно и при помощи лампы накаливания. В этом случае процесс будет происходить более плавно.

Такой момент, как разрядка конденсатора, является обязательным, особенно, если элемент высоковольтный. Делают это из соображений безопасности и для того, чтобы не вывести со строя мультиметр. Повредить его может остаточное напряжение на конденсаторе.

Обследование неполярного конденсатора

Конденсаторы неполярные проверить мультиметром еще проще. Сначала на приборе выставляют предел измерения на мегаомы. Далее прикасаются щупами. Если сопротивление будет меньше 2 Мом, то конденсатор, скорей всего, неисправен.

Во время зарядки элемента от мультиметра возможно проверить его исправность, если емкость начинается от 0,5 мкФ. Если этот параметр меньше, изменения на приборе незаметны. Если все же необходимо проверить элемент меньше 0,5 мкФ, то при помощи мультиметра это возможно сделать, но только на короткое замыкание между обкладками.

Если необходимо обследовать неполярный конденсатор с напряжением свыше 400 В, это можно сделать при условии его зарядки от источника, защищенного от к.з. автоматического выключателя. Последовательно с конденсатором подсоединяют резистор, рассчитанный на сопротивление более 100 Ом. Такое решение ограничит первичный токовый бросок.

Существует и такой метод определения работоспособности конденсатора, как проверка на искру. При этом его заряжают до рабочей величины емкости, затем закорачивают вывода металлической отверткой, имеющей изолированную ручку. О работоспособности судят по силе разряда.

Сразу после зарядки и через некоторое время замеряют напряжение на ножках детали. Важно, чтобы заряд сохранялся долго. После нужна разрядка конденсатора посредством резистора, через который он заряжался.

Измерение емкости конденсатора

Емкость — одна из ключевых характеристик конденсатора. Ее необходимо измерять для уверенности, что элемент накапливает, и хорошо удерживает заряд.

Чтобы убедиться в работоспособности элемента, необходимо измерить этот параметр и сопоставить его с тем, который обозначен на корпусе. Перед тем как проверить любой конденсатор на работоспособность, нужно учесть некоторую специфику этой процедуры.

Пытаясь выполнить измерение посредством щупов, можно не получить желаемых результатов. Единственное, что удастся сделать — определить, рабочий этот конденсатор или нет. Для этого выбирают режим прозвона и касаются щупами ножек.

Услышав писк, меняют местами щупы, звук должен повториться. Слышно его при емкости 0,1 мкФ. Чем больше это значение, тем звук дольше.

Если нужны точные результаты, лучший выход в этой ситуации — использование модели, имеющей специальные контактные площадки и возможность регулировки вилки для определения емкости элемента.

Прибор переключают на номинальное значение, указанное на корпусе конденсатора. Вставляют последний в посадочные «гнезда», предварительно разрядив его при помощи металлического предмета.

На экране должна высветиться величина емкости, равная примерно номинальной. Когда этого не происходит, делают вывод о том, что элемент поврежден. Нужно проследить за тем, чтобы в приборе находилась новая батарейка. Это обеспечит более точные показания.

Измерение напряжения мультиметром

Узнать о работоспособности конденсатора можно и путем замера напряжения и сравнения полученного результата с номиналом. Чтобы выполнить проверку, потребуется источник питания. Напряжение у него должно быть несколько меньшим, чем у проверяемого элемента.

Так, если у конденсатора 25 В, то достаточно 9-вольтового источника. Щупы подключают к ножкам, учитывая полярность, и выжидают некоторое время — буквально несколько секунд.

Бывает, время истекло, а просроченный элемент все еще работоспособный, хотя характеристики у него другие. В этом случае его необходимо постоянно контролировать.

Мультиметр настраивают на режим измерения напряжения и выполняют проверку. Если почти сразу же на дисплее появится значение идентичное номиналу, элемент пригоден к дальнейшему использованию. В противном случае конденсатор придется заменить.

Проверка конденсаторов без выпаивания

Конденсаторы можно и не выпаивать из платы для проверки. Единственное условие — плата должна быть обесточена. После обесточивания необходимо немного подождать, пока конденсаторы разрядятся.

Следует понимать, что получить 100% результат без выпаивания элемента из платы не получится. Детали, находящиеся рядом, мешают полноценной проверке. Можно удостовериться только в отсутствии пробоя.

С целью проверить на исправность конденсатор, не выпаивая его, к выводам конденсатора просто прикасаются щупами, чтобы измерить сопротивление. Исходя из вида конденсатора, будет отличаться и измерение этого параметра.

Рекомендации по проверке конденсаторов

Есть у конденсаторных деталей одно неприятное свойство — при пайке после воздействия тепла они восстанавливаются очень редко. В то же время качественно проверить элемент можно только выпаяв его со схемы. Иначе его будут шунтировать элементы, находящиеся рядом. По этой причине следует учитывать некоторые нюансы.

После того как проверенный конденсатор будет впаян в схему, нужно ввести в работу ремонтируемое устройство. Это даст возможность проследить за его работой. Если его работоспособность восстановилась или оно стало функционировать лучше, проверенный элемент меняют на новый.

Чтобы сократить проверку, выпаивают не два, а только один из выводов конденсатора. Необходимо знать, что для большинства электролитических элементов этот вариант не подходит, что связано с конструктивными особенностями корпуса.

Если схема отличается сложностью и включает большое число конденсаторов, неисправность определяют посредством измерения напряжения на них. Если параметр не соответствует требованиям, элемент, вызывающий подозрения, необходимо изъять и выполнить проверку.

При обнаружении сбоев в схеме нужно проверить дату выпуска конденсатора. Усыхание элемента в течение 5 лет работы в среднем составляет около 65%. Такую деталь, даже если она в рабочем состоянии, лучше заменить. В противном случае она будет искажать работу схемы.

Для мультиметров нового поколения максимумом для измерения является емкость до 200 мкФ. При превышении этого значения контрольный прибор может выйти со строя, хотя он и оснащен предохранителем. В аппаратуре последнего поколения присутствуют smd электроконденсаторы. Они отличаются очень маленькими размерами.

Отпаять один из выводов такого элемента очень сложно. Здесь лучше приподнять один вывод после отпаивания, изолировав его от остальной схемы, или отсоединить оба вывода.

О том, как мультиметром проверять напряжение в розетке, узнаете из следующей статьи, прочитать которую мы очень советуем.

Выводы и полезное видео по теме

Видео #1. Подробно о проверке конденсатора посредством мультиметра:

Видео #2. Ревизия конденсатора на плате:

Хотя это и не узкоспециализированный прибор и пределы его ограничены, для обследования и ремонта большого числа популярных радиоэлектронных устройств, этого достаточно.

Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото и задавайте вопросы по теме статьи. Расскажите о том, как проверяли конденсаторы на работоспособность. Делитесь полезными сведениями, которые пригодятся посетителям сайта.

Как проверить конденсатор мультиметром на работоспособность, измерение емкости


Самая распространенная причина поломки радиотехники — это неисправность конденсаторов, встроенных в плату устройства. В процессе ремонта важно определить работоспособность каждого из них и выяснить какой именно элемент вышел из строя. Чтобы точно и быстро определить неисправный элемент, важно знать, как прозвонить конденсатор мультиметром не выпаивая его и насколько это правильно. Стандартный метод проверки под силу не только профессионалам, но и рядовым радиолюбителям. Поэтому даже в домашних условиях можно самостоятельно прозвонить устройство.

Разновидности конденсаторов и способы их проверки

Если вы решили разобраться в том, как мультиметром проверить конденсатор, то необходимо выяснить какие разновидности этих устройств на сегодняшний день известны. Они могут быть как полярными, так и неполярными. Основным и очевидным их отличием является наличие полярности у полярных конденсаторов.

Проверка данных элементов выполняется по следующему принципу: «+» к «+», «—» к «—», иначе, при несоблюдении условий, элементы могут поломаться и даже замкнуть, что приведет к взрыву.

Модели полярного типа относятся к электролитическим. Если устройства были изготовлены еще в советский период, то в случае их взрыва может произойти попадание электролита на поверхность кожи. Современные же изделия оснащены специальным сечением на поверхности, которое в случае разрыва направляет взрывную струю по определенному направлению, исключая разбрызгивание проводящего вещества в различные стороны.

Прежде всего способ проверки зависит от того, какой характер имеет неисправность. Прозвонить конденсаторы мультиметром можно посредством:

  • измерения сопротивлений в его диэлектрике;
  • замера его емкости.

Как проверить конденсатор мультиметром не выпаивая, на плате

Честно говоря желательно все же выпаивать детали. Если схема простая, можно попробовать перерезать контактные дорожки скальпелем — те которые ведут к конденсатору, около его ножек.

Промеряем его емкость как обычно, потом паяльником залуживаем дорожки, порезы заполняются оловом, дорожка восстановлена. Я так проверил электролитический кондер на плате моим универсальным тестером, благо тут полярность не нужно соблюдать, что удобно:

Еще один способ проверки конденсаторов на плате это — пропайка или прогрев. Некоторые неисправные электролитические конденсаторы начинают снова работать если их контакты хорошенько пропаять. Сам конденсатор прогревается при этом, после этого устройство начинает работать. Если такое случилось, нужно все равно выпаять этот конденсатор и заменить на новый.

Если есть схема устройства на которой указаны напряжения или в опорных точках — то это самый правильный вариант проверки. Сняв показания с этих точек и сверив их с теми что на схеме по цепочке можем проверить элементы схемы. А на платах различных устройств так же есть контрольные точки, по которым мастер и «вычисляет» неисправные компоненты:

Для получения исчерпывающих характеристик снова подключаем наш универсальный прибор. У конденсатора есть такая важная характеристика — его эквивалентное последовательное сопротивление (ESR). Не будем сегодня углубляться в эту тему, скажу лишь, что наш прибор прекрасно «видит» эту характеристику.

Если величина ESR превышает 5 ом, то даже при отсутствии внешних признаков (вздутие, пробой) такой конденсатор нужно выпаивать и менять на новый. Опять же для чистоты эксперимента можно промерять сначала исправный конденсатор и взять его характеристики как эталонные.

Важно! При снятии характеристик нужно помнить что полученная ESR (так же как и емкость) зависит от того, как соединены конденсаторы между собой, последовательно или параллельно. При измерении будут погрешности ввиду того, что током от прибора будут запитываться и другие элементы схемы.

Что делать в случае пробоя

Самая распространенная проблема, которая возникает с конденсаторами – это появление пробоя на диэлектрике. Диэлектрики являются своеобразным слоем изоляционного материала с большим сопротивлением, расположенного между одним и вторым проводником, препятствующего протеканию тока между ними.

У исправных элементов допускается небольшое просачивание тока сквозь изоляционное покрытие, именуемое как «ток утечки». Если в диэлектрике возникает пробой, то происходит резкое снижение сопротивления, и он становится обыкновенным проводником. Пробой может возникнуть в результате резкого перепада напряжения в электросети, от которой работает техника. Характерный признак пробоя: вздувшийся корпус устройства, потемневшая поверхность и черные пятна на нем. Перед тем, как проверить конденсаторы мультиметром на факт исправности, стоит осмотреть его визуальным методом, чтобы определить возможные внешние дефекты.

Проверяем конденсатор мультиметром на работоспособность на двигателе

Для автомобилистов так же будет интересно узнать, как проверить подозрительный кондёр. Ввиду того, что генератор вырабатывает ток, в пространство генерируются помехи. Для подавления помех на генератор (а так же и на трамблеры) ставят конденсаторы. Искры получаются не такими злыми, помех меньше. Со временем конденсатор может выйти из строя. Смотрим видео, как этот конденсатор можно заменить другим.

Вот и все на сегодня. Удачи вам, до новых встреч!

Автор публикации

не в сети 1 час

Как прозвонить мультиметром неполярный конденсатор

Чтобы проверить сопротивление диэлектрика с помощью мультиметра, необходимо перевести устройство в режим омметра. Для изготовления диэлектриков в неполярных моделях могут использоваться различные материалы и формы: стекло, керамика, бумага, воздушная прослойка. В результате этого можно достичь крайне высокого сопротивления, которое в исправных устройствах будет отображаться в виде бесконечной величины на мультиметре. При наличии электрических пробоев, сопротивление будет находится на уровне нескольких десятков Ом.


До того момента, как прозванивать конденсаторы мультиметром, на приборе нужно выбрать специальный режим, который предусматривает максимально возможное измерение уровня сопротивления.

Для этого достаточно подвести к каждому выводу щуп тестера и посмотреть на дисплее прибора следующее:

  1. Если элемент исправен, то на экране отобразится единица, свидетельствующая о том, что сопротивление выше, нежели установленный максимум.
  2. Если же высвечивается определенный показатель, который ниже измерительного максимума, то это говорит про неисправность проверяемых устройств.

При этом, не стоит забывать про технику безопасности, чтобы случайно не взяться за щуп устройства и вывод конденсатора, поскольку меньшее сопротивление электрического тока у тела спровоцирует прохождение тока через него.

Ход проверки

Для начала следует провести внешний осмотр радиоэлемента, не выпаивая его из платы. О неисправности или выходе из строя могут говорить вздутие корпуса, изменение его окраски, признаки температурного воздействия (потемнение платы, дорожки отходят от поверхности и т.п.). Если электролитический раствор протекает наружу, снизу в месте крепления к плате должны остаться характерные подтеки. Для проверки фиксации на плате можно осторожно взять элемент и несильно покачать из стороны в сторону. Если одна из ножек оборвана, это сразу будет понятно по свободному ходу.


Взорвавшиеся на плате конденсаторы и сработавший «защитный надрез»

Кстати, надо заметить, современное элементы снабжены специальными щелями для безопасного выхода схемы из строя. Иначе взрыв мог бы сильно испортить всю плату.


Но бывает и так

Перед тем как проверить элемент мультиметром, следует определить его тип: полярный или неполярный. Электролитические относятся к первой категории – их припаивают к контактам на схеме с соблюдением полярности: плюс – к плюсу, минус – к минусу. Соответственно, и клеммы мультиметра следует подключать согласно данному правилу. Неполярный конденсатор устанавливается без учета этих особенностей. Он, как и бумажный или керамический конденсатор, можно присоединяться к прибору в любом направлении.

Закоротим выводы и попробуем прозвонить элемент тестером. Если прибор показывает минимальное сопротивление, конденсатор исправен и начал заряжаться постоянным током. Во время этого процесса показатель сопротивления будет расти до предельного значения или бесконечности. Поведение показателей имеет значение – стрелка аналогового тестера должна перемещаться медленно без скачков. О том, что работоспособность нарушена, говорят следующие факторы:

  • При подключении клемм, тестер сразу показывает бесконечность. Это говорит об обрыве в конденсаторе.
  • Мультиметр показывает на ноль и издает звуковой сигнал – значит произошло короткое замыкание или пробой.

В обоих случаях исправность элементов уже не восстановить и их следует выбросить.

Для того чтобы проверить, работает ли неполярный конденсатор, необходимо выбрать на мультиметре предел для измерения в мегаомах и прикоснуться контактами прибора к выводам – исправный элемент не показывает сопротивлния выше 2 мОм. Стоит помнить, что проверка элемента мультиметром на короткое замыкание, не поддерживается большинством современных приборов, если номинальный заряд радиоэлемента ниже 0,25 мкФ.

Как прозвонить полярный конденсатор тестером

В сравнении с неполярным типом в полярном сопротивление у диэлектриков в разы ниже, в связи с этим максимальное значение сопротивления на мультиметре должно быть выставлено соответствующем диапазоне. У большинства устройств сопротивление составляет около 100 кОм, у более мощных до 1 мОм. Прежде чем, померить конденсатор мультиметром, нужно замкнуть вывод накопителя, таким образом, чтобы он полностью разрядился.

Далее нужно установить соответствующие пределы измерений, и подключить щуп тестера к конденсатору, с учетом соблюдения полярности. У электролитических конденсаторов имеется достаточно большая емкость, в связи с чем в процессе их подключения сразу же начинается зарядка. На протяжении периода пока длится зарядка, значение сопротивления будет увеличиваться в прямой пропорции, что будет указываться на дисплее устройства.

Конденсаторы считаются исправными, в том случае если показатель сопротивления превышает значение в 100 кОм.

Что такое конденсатор и зачем нужен?

Промышленность производит конденсаторы самых разных типов, применяемых во многих отраслях. Они необходимы в автомобиле- и машиностроении, радиотехнике и электронике, в приборостроении и производстве бытовой техники.

Конденсаторы — своего рода «хранилища» энергии, которую они отдают при возникновении кратковременных сбоев в питании. Кроме того, определенный вид этих элементов отфильтровывает полезные сигналы, назначает частоту устройств, генерирующих сигналы. Цикл разрядки-зарядки у конденсатора очень быстрый.


Такой электрический компонент, как конденсатор, состоит из пары проводников (токопроводящих обкладок). Между собой они разделены диэлектриком. В цепь, которая пропускает ток постоянного характера, включать его нельзя, поскольку это равнозначно разрыву

В цепи с переменным током обкладки конденсатора поочередно перезаряжаются с частотой протекающего тока. Объясняется это тем, что на зажимах источника такого тока периодически происходит смена напряжения. Результатом таких преобразований является переменный ток в цепи.

Так же как резистор и катушка, конденсатор проявляет сопротивление току переменного характера, но для токов разных частот оно разное. К примеру, хорошо пропуская высокочастотные токи, он одновременно может являться чуть ли не изолятором для низкочастотных токов.

Сопротивление конденсатора связано с его емкостью и частотой тока. Чем больше два последних параметра, тем его емкостное сопротивление ниже.

Прозвонка конденсатора мультиметром (аналоговые измерители)

Подобная процедура может быть проделана с помощью аналоговых (стрелочных) измерителей. Величина емкости электролитических конденсаторов определяется тем, с какой скоростью двигается стрелка на приборе в сторону максимального значения. В случае медленного движения стрелки, можно утверждать о большей продолжительности заряда конденсатора, что свидетельствует о его большей емкости. Если же диапазон емкости находится в диапазоне от 1 до 100 микрофарада (мкФ), то достижение стрелкой правой части на циферблате происходит моментально. Если емкость составляет 1000 мкФ, то достижение максимального значения стрелкой происходит за несколько секунд.

Проверка емкости накопителя

Среди большинства специалистов проверка конденсаторов осуществляется омметром, однако более надежный способ проверить пригодность изделия — это измерить его емкость. Из-за повышенной утечки в электролитических конденсаторах возникает частичная потеря емкости, в связи с чем значение ее реальной величины гораздо ниже нежели заявленной на корпусе устройства. При измерении сопротивления на конденсаторе достаточно проблематично найти проявление данного дефекта.

Чтобы узнать это наверняка необходимо использование измерителя емкости. Важно учитывать, что не все мультиметры имеют данную функцию, поэтому заранее следует удостовериться, что устройство может выполнить такую работу.

Перед такой проверкой электролитического конденсатора, элемент должен быть полностью разряжен. Это обусловлено тем, что заряженные конденсаторы могут оказать негативное воздействие на тестер и вывести его из строя. В частности это относится к полярным накопителям, у которых имеется высокое рабочее напряжение и большая емкость. Зачастую установка подобных конденсаторов осуществляется в импульсные блоки в роли фильтрующего накопителя.

Проверка мультиметром

У непрофессионального мастера в арсенале обычно имеется самый простой прибор – мультиметр. Тем не менее, и с его помощью тоже можно проверить работоспособность компонента.

Цены на различные виды мультиметров

Мультиметр

Проверка неполярных конденсаторов

Первым делом любой компонент начинают проверять омметром с целью обнаружения пробоя. Да, это косвенная проверка, но она позволяет выявить определенные дефекты и провести выбраковку элементов. При этом существуют некоторые тонкости, которые зависят от типа и емкости компонента.

Исправный конденсатор не должен постоянно пропускать ток – иметь высокое сопротивление. Ведь как мы уже говорили, причиной утечки часто является нарушение изоляционного слоя между обкладками. В идеале сопротивление должно быть приближено к норме.

Измерение полярного керамического конденсатора: пошаговая инструкция

Шаг 1. Необходимо выставить максимальный диапазон измерений для мультиметре, чтобы привести его в режим омметра.


Необходимо установить мультиметр в режим измерения сопротивления

Шаг 2. Перед началом тестирования конденсатор следует «зачистить» от оставшегося заряда. Если это элемент небольших габаритов с минимальной емкостью, то можно перемкнуть вывод отверткой. Если речь идет о крупногабаритном элементе, то перемыкают его через мощный резистор сопротивления.


Перемыкание контактов отверткой возможно при наличии простейшего компонента

Шаг 3. После установки режима необходимо проверить дисплей — на нем должны высвечиваться символы, которые означают отсутствие проводимости между клеммами.


Таким образом выглядят символы

Шаг 4. Теперь необходимо подсоединить клеммы к выводам.


На приборе остались те же самые значения, это означает, что саморазряда не обнаружено

Конечно, такая проверка еще не является точным доказательством работоспособности прибора, ведь нам следует убедиться в отсутствии обрыва в цепочке. В данном случае мультиметр просто не успевает отреагировать на изменения, поэтому потребуется измерение емкости.

Тестирования электролитического компонента с большой емкостью: пошаговая инструкция

Для того чтобы сравнить значения потребуется проверить другой – неполярный конденсатор, у которого имеется высокий показатель емкости.

Шаг 1. Устанавливаем прибор в исходное положение, как в предыдущем случае.


Здесь элемент уже имеет определенную мощность – 1uF

Шаг 2. Мы наблюдаем, как показания на приборе начинаются с нескольких сотен, преодолевают предел мегаом и увеличиваются дальше.


Рост значений наглядно показывает, что зарядка элемента снижается

Шаг 3. Необходимо дождаться окончания проверки и взглянуть на прибор.


Зарядка завершилась, что показывает следующее значение

В данном случае можно сказать, что повреждение отсутствует (как и обрыв), потому что мы контролировали процесс работы конденсатора.

Проверка прибором полярных конденсаторов: пошаговая инструкция

Теперь мы проверим работу полярных компонентов. В таком тестировании не имеется существенных отличий, только диапазон измерений устанавливается в пределах 200 кОм. Ведь только если заряд достигнет этого придела, можно будет с точностью судить об отсутствии повреждения.

Первым делом мы будем проводить тест конденсатора с номиналом 10 uF. Стоит отметить, что при внешнем осмотре на нем отсутствуют повреждения.

Шаг 1. Настраиваем прибор в режим омметра.


Подготавливаем прибор для измерений

Шаг 2. Подсоединяем клеммы к компоненту.


Сопротивление начало увеличиваться с первой же секунды

Шаг 3. Останавливаем прибор.


Проверка была остановлена на текущем значении

Здесь показатели растут не так быстро как при проверке неполярного элемента, но на этом значении уже стало ясно, что повреждения отсутствуют.

Затем мы будет проверять полярный конденсатор с номиналом 470 uF.При его внешнем осмотре уже заметно разбухание верхней части.


Внешние признаки уже показывают, что компонент непригоден к дальнейшему использованию. Проверка проводится, чтобы показать значения омметра при такой проблеме.


По результатам проверки сначала наблюдался активный рост сопротивления, но достигнув определенного предела, значение стало постепенно уменьшаться

Такой признак свидетельствует о наличии утечки тока, тем не менее, она может быть в разумных пределах, но использовать этот компонент не следует. Проведение опыта тоже лучше остановить, чтобы не разряжать прибор.

Измерение емкости конденсатора

Предыдущим способом тоже можно обнаружить неисправный конденсатор, но все-таки понадобится дополнительная проверка. Это необходимо в ситуациях, когда имеются подозрения на неисправность компонента.

Рассмотрим пример тестирования на неполярном конденсаторе. В данном случае будет осуществляться проверка небольшого керамического компонента с номиналом — 4,7 nF. Для проведения тестирования необходимо установить на приборе режим измерения емкости.


Подключаем к прибору керамический компонент и видим значение, которое является практически идеальным. Это подтверждает работоспособность компонента.

Таким же способом можно проверить на исправность и другие элементы, которые мы тестировали ранее.

Узнайте, как проверить заземление в розетке с помощью лампочки, в специальной статье на нашем портале.

Как разрядить конденсатор

Чтобы разрядить низковольтные конденсаторы необходимо лишь закоротить каждый вывод. Однако для высоковольтных и тех, которые имеют большую емкость, к выводу следует подключать 5-10-килоомные резисторы. Резисторы необходимы, чтобы препятствовать возникновению искр при замыкании.

В процессе работы важно помнить про безопасность. Нельзя прикасаться к выводу на конденсаторе, поскольку это может спровоцировать замыкание через ваше тело.

Выявление обрыва конденсаторов

Неисправность в виде обрыва случается достаточно редко. Такое нарушение обусловлено механическими повреждениями на накопителе. После подобной поломки у устройства в полной мере теряется накопительная функция, его емкость становится равна нулю. Целостный элемент после повреждения оказывается в виде двух проводников, которые изолированы друг от друга. Выявить такие повреждения конструкции посредством омметра не представляется возможным.

Своеобразные симптомы обрыва у полярного электролитического конденсатора проявляются в том, что в случае изменения сопротивления никакие изменения на экране прибора не проявляются. Что касается неполярных типов, стоит отметить что он имеет малую емкость и обладает высоким сопротивлением, поэтому проверить его также невозможно. Единственным правильным выходом является возможность измерения емкости.

Что это такое

Конденсатор является устройством, способным делать накопление заряда электрического тока и передавать его по электрической цепи. Самый простой конденсатор включает в себя несколько пластинчатых электродов, которые разделены с помощью диэлектрика. На этих электродах накапливается заряд, имеющий разную полярность. На одной пластине положительный заряд, а на другой — отрицательный.


Проверка конденсатора мультиметром

Есть множество классификаций устройства конденсатора. Он бывает постоянным и переменным, неполярным и полярным, бумажным и металлобумажным. Последние считаются наиболее привычными и распространенными конденсаторами, которые напоминают прямоугольные кирпичи. Они относятся к неполярным устройствам.


Неполярный аппарат

Конденсаторы часто сделаны из керамики. Бывают пленочными, электролитическими и полимерными. Керамический вид позволяет фильтровать различные виды высокочастотных помех энергии. Благодаря их относительной диэлектрической проницаемости, можно создавать многослойные элементы, имеющие емкость, которая сопоставима электролитам. Они не являются полярными.

Пленочные агрегаторы распространены везде, к примеру, их можно встретить в кондиционерах. Они отличаются тем, что у них малый ток утечки, небольшая емкость, высокое рабочее напряжение и отсутствие чувствительности к полярности приложенного напряжения. Полимерные виды выдерживают различные виды больших импульсных токов, работают при низких температурах.


Пленочный агрегат

Обратите внимание! Что касается приборов, оснащенных воздушным диэлектрическим элементом, то самым лучшим конденсатор выступает подстроечный прибор, имеющий резонансный радиоприемный контур. Его могут рекомендовать все пользователи. Емкость подобных элементов маленькая, но удобная в реализации изменений.

К электролитическим относятся агрегаты, напоминающие бочонки или батарейки. Они устанавливаются в сетевые пульсации в блоках питания. Благодаря механизму и принципу действия получается большая емкость при малом размере. Диэлектриком выступает оксид металла. Если в блоке питания используется диэлектрик с алюминиевым электролитом, то, чтобы работал автомобильный конденсатор на высокой частоте, используется танталовый электролит, поскольку обладает меньшим током утечки, большой устойчивостью к внешним воздействиям.


Конструкция конденсатора

Где используется

Конденсатор используется широко в сфере электротехники. Его используют пиротехники в разных электроцепях. Чаще всего его можно найти в блоке питания, фильтре с высокими и низкими частотами, балластном блоке питания, аккумуляторной зарядке, аналогичном аккумуляторе питания маломощных пассивных устройств, к примеру, в светодиодных лампочках и радиоприемниках.


Прибор в аккумуляторной зарядке

Как работает

В электрической схеме подобные устройства могут быть использованы с разными цепями, однако их основным предназначением считается сохранение заряда. Таким образом, конденсатор берет ток, но сохраняет его и потом отдает в цепь.

Вам это будет интересно Особенности делителя напряжения

Подключая конденсатор к электроцепи, на конденсаторных электродах накапливается электрозаряд. Сначала конденсаторная зарядка потребляет наибольший электрический ток. По мере того, как заряжается конденсатор, электрический ток снижается и когда конденсаторная емкость наполняется, ток исчезает насовсем.

В момент отключения электроцепи от источника питания и при подключении нагрузки цикла, конденсаторный прибор перестает получать заряд и отдает накопившийся ток иным элементам. Сам выступает в роле источника питания.

Основной технической характеристикой конденсатора является емкость. В свою очередь, емкость — способность устройства делать накопления электрического заряда.

Обратите внимание! Чем больше этот показатель, тем больше заряд сможет быть накоплен и передан к электрической цепи. Конденсаторная емкость измеряется в фарадах. Отличаются устройства друг от друга по конструкции, материалам изготовления и области применения.


Принцип работы устройства

Типы неисправностей

Обычно у конденсатора случается обрыв электролита, снижается емкость, получается электролитический пробой, снижается максимально допустимое напряжение и увеличивается внутреннее конденсаторное сопротивление. Пробой возникает из-за того, что превышается допустимое напряжение, обрыв из-за механических повреждений, вибраций, встрясок, некачественной конструкции и нарушения предписанных условий эксплуатации. Утечки случаются из-за изменения сопротивления между обкладками. Это приводит к тому, что снижается конденсаторная емкость, не способная сохранять электрический заряд.


Обрыв электролита как основная поломка

Выявление потери емкости конденсатора

Для определения потери емкости в первую очередь необходимо выполнить замер емкости. Для этого на тестере нужно выставить необходимый предел измеряемых емкостей, разрядить проверяемые устройства, подключить щуп от измерителя к соответствующему гнезду на нем, при соблюдении правильной полярности, и в итоге, прикоснуться щупом к выводу конденсаторов. Естественно, что придерживаясь последовательности действий, понять, как прозвонить конденсатор мультиметром на кондиционере или любом другом бытовом приборе не составит труда.

Определение емкости неизвестного конденсатора

Способ №1: измерение емкости специальными приборами

Самый просто способ — измерить емкость с помощью прибора, имеющего функцию измерения емкостей. Это и так понятно, и об этом уже говорилсь в начале статьи и тут нечего больше добавить.


Если с приборами совсем туган, можно попробовать собрать простенький самодельный тестер. В интернете можно найти неплохие схемы (посложнее, попроще, совсем простая).

Ну или раскошелиться, наконец, на универсальный тестер, который измеряет емкость до 100000 мкФ, ESR, сопротивление, индуктивность, позволяет проверять диоды и измерять параметры транзисторов. Сколько раз он меня выручал!

Способ №2: измерение емкости двух последовательно включенных конденсаторов

Иногда бывает так, что имеется мультиметр с измерялкой емкости, но его предела не хватает. Обычно верхний порог мультиметров — это 20 или 200 мкФ, а нам нужно измерить емкость, например, в 1200 мкФ. Как тогда быть?

На помощь приходит формула емкости двух последовательно соединенных конденсаторов:


Суть в том, что результирующая емкость Cрез двух последовательных кондеров будет всегда меньше емкости самого маленького из этих конденсаторов. Другими словами, если взять конденсатор на 20 мкФ, то какой бы большой емкостью не обладал бы второй конденсатор, результирующая емкость все равно будет меньше, чем 20 мкФ.

Таким образом, если предел измерения нашего мультиметра 20 мкФ, то неизвестный конденсатор нужно последовательно с конденсатором не более 20 мкФ.


Остается только измерить общую емкость цепочки из двух последовательно включенных конденсаторов. Емкость неизвестного конденсатора рассчитывается по формуле:


Давайте для примера рассчитаем емкость большого конденсатора Сх с фотографии выше. Для проведения измерения последовательно с этим конденсатором включен конденсатор С1 на 10.06 мкФ (он был предварительно измерен). Видно, что результирующая емкость составила Cрез = 9.97 мкФ.

Подставляем эти цифры в формулу и получаем:

Способ №3: измерение емкости через постоянную времени цепи

Как известно, постоянная времени RC-цепи зависит от величины сопротивления R и значения емкости Cх:Постоянная времени — это время, за которое напряжение на конденсаторе уменьшится в е раз (где е — это основание натурального логарифма, приблизительно равное 2,718).

Таким образом, если засечь за какое время разрядится конденсатор через известное сопротивление, рассчитать его емкость не составит труда.


Для повышения точности измерения необходимо взять резистор с минимальным отклонением сопротивления. Думаю, 0.005% будет нормально =)


Хотя можно взять обычный резистор с 5-10%-ой погрешностью и тупо измерить его реальное сопротивление мультиметром. Резистор желательно выбирать такой, чтобы время разряда конденсатора было более-менее вменяемым (секунд 10-30).

Вот какой-то чел очень хорошо все рассказал на видео:

Другие способы измерения емкости

Также можно очень приблизительно оценить емкость конденсатора через скорость роста его сопротивления постоянному току в режиме прозвонки. Об этом уже упоминалось, когда шла речь про проверку на обрыв.

Яркость свечения лампочки (см. метод поиска КЗ) также дает весьма приблизительную оценку емкости, но тем не менее такое способ имеет право на существование.

Существует также метод измерения емкости посредством измерения ее сопротивления переменному току. Примером реализации данного метода служит простейшая мостовая схема:


Вращением ротора переменного конденсатора С2 добиваются баланса моста (балансировка определяется по минимальным показаниям вольтметра). Шкала заранее проградуирована в значениях емкости измеряемого конденсатора. Переключатель SA1 служит для переключения диапазона измерения. Замкнутое положение соответствует шкале 40…85 пФ. Конденсаторы С3 и С4 можно заменить одинаковыми резисторами.

Недостаток схемы — необходим генератор переменного напряжения, плюс требуется предварительная калиброка.

Как измерить напряжение на конденсаторе

Кроме того, чтобы определить исправен ли элемент, необходимо выполнить проверку соответствия его реального напряжения к номинальному. Чтобы это сделать следует использовать тестер в режиме вольтметра, а также необходимо наличие источника питания для зарядки устройств. Значение напряжения должно быть меньшим нежели, то под которое рассчитаны накопители. Чтобы измерить вам понадобится подсоединить щуп к выводу и чуть подождать, до момента полной зарядки. При переводе прибора в режим вольтметра, необходимо выполнить проверку выдаваемого накопителем напряжения. Величина, которая появится на дисплее устройства на начальном этапе замера, должна соответствовать заявленным показателям.

Следует учитывать, что в процессе проверки у накопителя теряется заряд и, очевидно, что напряжение будет быстро снижаться, именно поэтому важна начальная величина замера.

Существует более доступный способ проверить конденсаторы, но он подходит только для изделий, имеющих гораздо большую емкость. После полноценной зарядки накопителя, нужно взять простую отвертку с изолированной ручкой, поднести ее металлической частью к выводам и замкнуть их. Если же после проделанных манипуляций произошло возникновение искры, то это свидетельствует о работоспособности элемента. Если же она отсутствовала или была слабой, то это говорит о невозможности устройства держать заряд.

Проверка на короткое замыкание

Обратите внимание, что данный способ относительно небезопасен и не рекомендуется его использование людьми без необходимого опыта и знаний.

  1. Для начала следует отсоединить конденсатор от схемы и ненадолго (до 4 сек) подключить к источнику питания.
  2. Отсоединив от источника питания, замкните выводы конденсатора с помощью электропроводящего инструмента (отвертка, пинцет, нож). Будьте осторожны: используйте для этого только заизолированный предмет или наденьте на руки резиновые перчатки.
  3. При замыкании выводов произойдет короткое замыкание, сопровождающееся вылетом искры, по виду которой и можно судить о состоянии элемента: если проскочила сильная и яркая искра, конденсатор в норме, тусклая и слабая искра говорит о неисправности.

А вот это видео мы настоятельно рекомендуем посмотреть, т.к. оно очень подробное и охватывает все аспекты нашей темы:
https://youtu.be/ZlJThQN-omA

Вывод

Среди многих начинающих мастеров-радиолюбителей бытует мнение, что можно прозвонить конденсатор мультиметром не выпаивая его, но мало кто знает, что такие измерения имеют очень большую погрешность. Единственным наиболее правильным методом проверки элемента является визуальная оценка его состояния, на наличие потемнения, взбухания и других дефектов.

Примечательно, что поломка такого характера зачастую происходит в стиральных машинах, телевизорах, микроволновых печах и других видах бытовой техники. В связи с этим, столкнувшись с подобной проблемой вы самостоятельно сможете прозвонить конденсаторы мультиметром, благодаря описанной выше инструкции.

Нет разъема для измерения емкости

Прозвонить полярный или неполярный конденсатор мультиметром, не имеющим специальной функции, можно в режиме максимального сопротивления, при котором происходит его зарядка постоянным током.

Этот способ проверки подходит даже для таких элементов, как smd конденсатор (для поверхностного монтажа) или пленочный конденсатор. Проверка полярного элемента отличается только необходимостью соблюдать полярность.

Алгоритм следующий:

  • разрядить элемент, закоротив его ножки;
  • выставить максимальный предел измерения сопротивления — вплоть до мегаом, если позволяет прибор;
  • подключить черный щуп мультиметра к гнезду COM — это ноль или, в нашем случае, минус, а красный щуп — в гнездо для измерения напряжения и сопротивления;
  • коснуться черным щупом минуса детали, а красным — плюса;
  • наблюдать за показаниями прибора.

Обратите внимание, что электролитический тип всегда полярен, все остальные — неполярные.

Что происходить в этом случае? Мультиметр начинает заряжать деталь постоянным током. Во время зарядки его сопротивление увеличивается.

Быстрый рост показаний сопротивления вплоть до значения «1» (бесконечно большое) означает, что конденсатор потенциально исправен, хотя таким способом и невозможно определить его фактическую емкость.

Возможная ошибка! Во время такой проверки нельзя касаться щупов или ножек элемента пальцами. Вы зашунтируете его сопротивлением собственного тела, и тестер покажет ваше собственное сопротивление. Рекомендуется применять щупы-крокодилы, если таковые есть.

Измерение емкости с помощью различных измерительных приборов

Емкость измеряется с помощью мультиметра, измерителя LCR и осциллографа.

Обычно конденсаторы снабжены метриками - емкостью и рабочим напряжением - напечатанными или имеют цветовую маркировку на компоненте. Емкость, указанная на этикетке, обычно имеет разумный допуск. Для большинства приложений широкий диапазон значений будет работать должным образом. Что касается рабочего напряжения, вы никогда не узнаете, пока не станет слишком поздно, и единственный способ проверить его - разрушить.

Есть несколько способов проверить емкость. Если у вас есть мультиметр с режимом проверки конденсаторов, это то, что вам нужно. В противном случае вам придется использовать режим измерения сопротивления, с помощью которого можно получить определенный объем информации, но не точное значение емкости.

Мультиметр Fluke 287 True RMS - очень качественный прибор. Для измерения конденсатора подключите черный щуп к общему порту, а красный щуп - к комбинированному порту диод-конденсатор. Когда прибор включен, нажмите F1, что, как вы можете видеть на дисплее, соответствует меню.Используйте стрелку вверх или вниз, чтобы выделить диод-конденсатор. Затем нажмите F2, что соответствует конденсатору. В конденсаторном режиме прибор автоматически выбирает диапазон, поэтому он сам позаботится о себе.

Теперь мы готовы провести несколько измерений емкости. Вот несколько примеров.

Это умножитель розеток переменного тока, обычно называемый кубом. Можно ожидать, что у него есть измеримая емкость, потому что есть два электрода на конечном расстоянии друг от друга, а воздух между ними составляет слой электролита.Поскольку пластины маленькие и относительно далеко друг от друга, а электролитическая постоянная воздуха не очень высока, емкость будет довольно маленькой. И, как видите, это даже не считывание.

Другой эксперимент - обернуть один из датчиков бумагой и привести его в контакт с другим датчиком, расположив их параллельно друг другу. И здесь есть определенное прочтение.

Электролитические конденсаторы можно проверить мультиметром в режиме Ом. Если измеритель не имеет автоматического выбора диапазона, установите его на мегомный диапазон и подключите щупы к проводам.Если устройство закорочено или разомкнуто, конечно, оно неисправно. В противном случае, в зависимости от полярности подключения, сопротивление в омах будет либо повышаться, либо понижаться определенным образом. Скорость кажется сначала очень стабильной, заметно замедляясь только по мере приближения к конечной точке. Происходит то, что конденсатор заряжается или разряжается из-за внутренней батареи измерителя, которая через делитель напряжения подает что-то вроде трехвольтового смещения, которое используется для измерения сопротивления. Электрики, проверяющие конденсатор двигателя, называют это странное явление «счетом», и это говорит о том, что конденсатор исправен.

Если этих типов измерений недостаточно для вашего приложения, следующим шагом будет измеритель LCR. Процедура использования этого прибора такая же, как и для мультиметра в режиме измерения емкости. Просто закрепите провода и снимите показания.

Измеритель LCR - очень сложный прибор. Во-первых, он может измерять индуктивность в компоненте, в электронном оборудовании или распределенной по сети связи или электроснабжения.

Измеритель LCR работает путем подачи переменного напряжения на рассматриваемое устройство.Затем измеряются напряжение и ток через компонент. Кроме того, в приборах высокого класса измеритель LCR вычисляет фазовый угол между напряжением и током, тем самым отображая емкость или индуктивность с высокой степенью повторяемости.

Осциллограф также можно использовать для измерения емкости. Для этого прямоугольная волна от генератора произвольной функции прикладывается к известному сопротивлению последовательно с неизвестной емкостью.

Используйте курсоры, чтобы найти истекшее время.Курсор Y расположен на уровне 63,2 процента от пикового значения формы сигнала, которое по определению является амплитудой, соответствующей постоянной времени цепи, состоящей из последовательно соединенных резистора и конденсатора. Затем курсор X опускается вниз, чтобы пересечь ось X, и расстояние между этой точкой и пересечением осей X и Y (известное как начало координат) является истекшим временем.

Прошедшее время вместе с известным сопротивлением подставляется в известное уравнение:

C = R / т

Где C - емкость, R - номинал резистора, а t - прошедшее время.Для облегчения вычислений следует выбрать резистор 1 кОм, а для прямоугольной волны в генераторе произвольной функции следует установить размах в один вольт, что для прямоугольной волны равно среднеквадратичному значению.

Существуют и другие методы определения емкости или индуктивности с помощью осциллографа. Например, резонансный контур может быть построен с использованием известных и неизвестных устройств, а пиковая частота может быть измерена.

Спасибо за просмотр. Новые видео добавляются периодически, поэтому проверяйте их почаще.

Как проверить конденсатор с помощью мультиметра [Учебное пособие]

Мультиметр - это электрическое измерительное устройство с различными функциями. Его можно использовать для проверки напряжения, силы тока, а также производных от этих значений - сопротивления и емкости. Вы также можете использовать мультиметр для проверки работы различных электронных компонентов. В этой статье мы узнаем, как проверить конденсатор и его емкость с помощью мультиметра.

Конденсатор и емкость

Конденсаторы

используются практически во всех микросхемах и являются частой причиной их неработоспособности.Так что в случае выхода из строя устройства необходимо сначала проверить этот элемент.

Типы конденсаторов по типу диэлектрика:

  • вакуумные конденсаторы;
  • с газообразным диэлектриком;
  • с неорганическим диэлектриком;
  • диэлектрик органический;
  • Конденсаторы электролитические
  • ;
  • твердотельный.

Неисправности главного конденсатора:

  • Электрический пробой . Обычно это вызвано превышением допустимого напряжения.
  • Поломка . Это связано с механическими повреждениями, тряской, вибрацией. Причина может заключаться в плохой конструкции и условиях эксплуатации.
  • Чрезмерная утечка . Сопротивление между крышками меняется, что приводит к низкой емкости конденсатора, который не может удерживать свой заряд.

Все эти причины приводят к тому, что конденсатор становится непригодным для дальнейшего использования.

Перед испытанием конденсатора

Поскольку конденсаторы накапливают электрический заряд, перед проверкой их необходимо разрядить.Сделать это можно отверткой - нужно коснуться выводов жалом, чтобы образовалась искра. Затем вы можете вызвать компонент. Проверить конденсатор можно мультиметром или лампочками и проводами. Первый способ более надежен и дает более точную информацию об электронном элементе.

Перед началом теста следует осмотреть конденсатор. Если на нем есть трещины, нарушенная изоляция, протечки или вздутие, внутренний электролит поврежден, и устройство сломано.Его следует заменить исправным устройством. Если внешних повреждений нет, понадобится мультиметр.

Перед проведением измерений необходимо определить, полярный или неполярный конденсатор. Необходимо соблюдать полярность первого конденсатора; в противном случае устройство выйдет из строя. Во втором случае нет необходимости определять положительный и отрицательный выходы, но измерения будут производиться по другой технологии.

Полярность можно определить по метке на корпусе.На детали должна быть черная полоса с нулевыми отметками. На стороне этой стопы имеется отрицательный контакт, а на противоположной ступне - положительный.

Измерение емкости в режиме сопротивления

Переключатель мультиметра должен быть установлен в режим сопротивления (омметр). Вы можете увидеть, есть ли в конденсаторе обрыв цепи или короткое замыкание в этом режиме. Для проверки неполярного конденсатора диапазон измерения установлен на 2 МОм . Для полярного изделия установлено сопротивление 200 Ом, т.к. на уровне 2 МОм, и зарядка будет быстрой.

Сам конденсатор необходимо вынуть из схемы и поставить на стол. Щупами мультиметра прикоснуться к клеммам конденсатора, соблюдая полярность. В неполярных запчастях соблюдать все «за» и «против» нет необходимости.

Когда щупы соприкасаются с ножками, на дисплее отображается значение, которое увеличивается. Это связано с тем, что мультитестер будет заряжать компонент. Через некоторое время значение на экране достигнет единицы, что означает, что устройство исправно.Если на тесте сразу загорается 1, значит внутри прибора поломка, и его нужно заменить. Нулевое значение на дисплее указывает на то, что внутри конденсатора произошло короткое замыкание.

Если тестируется неполярный конденсатор, значение должно быть выше 2 . В противном случае агрегат не работает.

Описанный выше алгоритм подходит для цифрового тестера. При использовании аналогового устройства проверка еще проще - нужно только наблюдать за ходом стрелки.Датчики подключаются аналогично, режим - проверка сопротивления. Плавное движение стрелки указывает на то, что конденсатор исправен. Минимальное и максимальное значение при подключении говорят о поломке электронной части.

Важно отметить, что режим проверки омметра производится для деталей емкостью более 0,25 мкФ . Для меньших номиналов используются специальные LC-метры или тестеры с высоким разрешением.

Измерение емкости конденсатора

Конденсатор - главная особенность конденсатора.Он указан на внешней оболочке устройства, и при наличии тестера вы можете измерить реальное значение и сравнить его с номинальным значением.

Переключатель мультиметра преобразуется в диапазон измерения. Значение устанавливается равным или близким к номинальному значению, указанному на компоненте. Сам конденсатор устанавливается в специальные отверстия -CX + (если они есть на мультиметре) или с помощью щупов. Щупы подключаются так же, как при измерении в режиме сопротивления.

При подключении щупов значение сопротивления должно отображаться на мониторе. Если она близка к номинальной, конденсатор исправен. При разнице между полученным и номинальным значением более 20% прибор прокалывается и его необходимо заменить.

Измерение емкости сквозного напряжения

Вольтметр также можно использовать для проверки работоспособности детали. Значение на мониторе сравнивается с номиналом, и на основании этого делается вывод об исправности устройства.Для проверки понадобится блок питания с более низким напряжением, чем конденсатор.

Соблюдая полярность, необходимо подключить щупы к выводам на несколько секунд для зарядки. Затем мультиметр переводят в режим вольтметра, и проверяют работоспособность. На дисплее тестера должно появиться значение, аналогичное номинальному. В противном случае устройство сломается.

Важный!

Напряжение проверяется в самом начале измерения. Это связано с тем, что конденсатор при подключении начинает терять заряд.

Другие способы тестирования

Проверить конденсатор можно, не отпаивая его от микросхемы. Для этого нужно подключить параллельно конденсатор такой же емкости. Если устройство будет работать, проблема в первом элементе, и его следует поменять. Этот метод можно использовать только в цепях низкого напряжения!

Иногда проверяют конденсатор на искры. Вам нужно зарядить его и использовать металлический инструмент с изолированной ручкой, чтобы закрыть провода. Должна появиться яркая искра с характерным звуком.При малом разряде можно сделать вывод, что деталь пора менять. Это измерение необходимо производить в резиновых перчатках. Этот метод используется для проверки конденсаторов большой емкости, в том числе пусковых конденсаторов, которые рассчитаны на напряжения выше 200 вольт .

Нежелательно использовать методы испытаний без специальных приборов. Они небезопасны - малейшая неосторожность может вызвать поражение электрическим током. Также будет нарушена объективность картинки - точных значений получить не удастся.

Трудности тестирования

Основная сложность определения работоспособности конденсатора мультиметра - его отпайка из схемы. Если компонент оставить на плате, на измерение будут влиять другие элементы схемы. Они исказят показания.

На пробниках есть специальные тестеры минимального напряжения, позволяющие проверять конденсатор прямо на плате. Низкое напряжение сводит к минимуму риск повреждения других элементов схемы.

Как проверить емкость - Полезное видео на Youtube

Отличное видео с описанием процесса проверки конденсаторов.

Тестовые конденсаторы

Конденсатор HVACR можно проверить после выключения питания, отсоединения проводки и сброса оставшегося напряжения перед тестированием. Это можно сделать с помощью мультиметра с настройкой мкФ или МФД.

На рабочем конденсаторе большая часть напряжения будет стекать с конденсатора во время цикла выключения двигателя. Это связано с тем, что рабочий конденсатор прикреплен к двигателю, когда он все еще вращается после отключения напряжения.

В случае пускового конденсатора напряжение все еще будет сохраняться в конденсаторе, если между двумя выводами конденсатора не будет постоянно установлен спускной резистор.Если нет спускного резистора, пусковой конденсатор будет накапливать напряжение, потому что такой компонент, как потенциальное реле, термистор PTC или пусковое реле тока, выбил конденсатор из электрической цепи в течение первой доли секунды времени работы, в то время как в нем все еще есть напряжение.

Рабочий конденсатор обычно бывает круглым или овальным, серебристого или серого цвета, но также может иметь форму прямоугольника и черного цвета. Пусковые конденсаторы обычно круглые и черные.

Конденсаторы можно визуально проверить перед измерением мкФ / мкФ.Конденсатор считается плохим, если он имеет одну из следующих визуальных подсказок:

1. утечка диэлектрической жидкости из конденсатора

2. верхняя крышка конденсатора влажная от масла

3. наблюдается рост грибов верхней крышки конденсатора

4. Корпус конденсатора выглядит расширенным

Конденсатор может быть плохим, даже если он не показывает явных признаков проблемы. Чтобы проверить конденсатор, выключите питание устройства, отметьте, к каким клеммам подключены провода, и отсоедините провода.Завершите разряд конденсатора, используя резистор от 10 000 до 20 000 Ом между клеммами от C к Herm и C к Fan. (Если клеммы заржавели, можно использовать напильник, чтобы обнажить оголенный металл на контактах.) Если резистор недоступен, конденсатор может закоротиться, удерживая отвертку за пластиковую часть и поместив неокрашенный металлический край отверткой от C к Herm и от C к Fan. Если конденсатор не является конденсатором двойного хода с тремя ответвлениями, то это стандартный одинарный конденсатор только с двумя ответвлениями.Просто поместите резистор между двумя выводами, чтобы разрядить напряжение. Если напряжение не разряжено, мультиметр не сможет считывать емкость в мкФ MFD.

Чтобы определить, исправен ли конденсатор, мкФ MFD должен быть в пределах 5–6% от номинальной емкости накопителя uF MFD, указанной на стороне конденсатора. Если конденсатор плохой визуально или измерения выходят за пределы 5–6% номинальной емкости, конденсатор следует заменить. Конденсатор следует заменить новым, имеющим тот же номинал мкФ MFD, что и старый.Номинальное напряжение должно быть таким же или выше старого.

Если номинальные параметры конденсатора изношены из-за старого конденсатора, поищите номинал мкФ MFD на стороне вентилятора конденсатора и компрессора.

Компрессор всегда выше, чем MFD вентилятора. Чтобы измерить герметизирующую часть конденсатора, поместите один щуп мультиметра на клемму C и один щуп на клемму Herm. Подождите десять секунд для получения точных показаний. Чтобы измерить вентиляторную часть конденсатора, поместите один щуп на клемму вентилятора, а другой - на клемму C.Если конденсатор представляет собой всего лишь один конденсатор, то есть только две клеммы. Не имеет значения, какой датчик подключен к какому терминалу. Также при подключении нового конденсатора не важно, какая сторона конденсатора является входом, а какая - выходным напряжением.

Чтобы узнать больше о конденсаторах HVACR, просмотрите эти видеоролики -

https://www.youtube.com/watch?v=ObTpixRWzyQ&list=PLxnHR5_D2ojwj2amJSXUKVkv4KV4Az5_Y

«Процедуры заправки хладагента для нашего обслуживания». .

Полный текст доступен по адресу https://www.acservicetech.com/the-book

Если вы уже купили нашу книгу, обязательно расскажите местным инструкторам по HVACR о нашей книге и о том, что вы о ней думаете. Нам бы очень хотелось, чтобы книга попала в руки следующего поколения технических специалистов по HVACR!

Опубликовано: 18.04.2019

Автор: Крейг Миглиаччио

Об авторе: Крейг является владельцем компании AC Service Tech LLC и автором книги «Заправка хладагента и процедуры обслуживания для кондиционирования воздуха».Крейг - лицензированный преподаватель HVACR, листового металла и обслуживания зданий в штате Нью-Джерси, США. Он также является владельцем подрядного бизнеса HVACR с 15-летним стажем и имеет основную лицензию NJ HVACR. Крейг создает обучающие статьи и видеоролики о HVACR, которые размещаются на https://www.acservicetech.com и https://www.youtube.com/acservicetechchannel

Тестирование компонентов двигателя - Устранение неисправностей двигателей и органов управления

Кен Диксон-Селф

Конденсаторы испытательные

Предупреждение: Хороший конденсатор сохраняет электрический заряд и может оставаться под напряжением после отключения питания.Прежде чем прикасаться к нему или измерять:

  1. Выключить все питание
  2. Используйте мультиметр, чтобы убедиться, что питание выключено
  3. Осторожно разрядите конденсатор, подключив резистор между выводами. Обязательно используйте соответствующие средства индивидуальной защиты.

Для безопасной разрядки конденсатора: После отключения питания подключите резистор 20 000 Ом, 2–5 Вт к клеммам конденсатора на 20–40 секунд. (Вы можете использовать мультиметр для измерения вольт, чтобы убедиться, что конденсатор полностью разряжен.)

  1. Осмотрите конденсатор. Если утечки, трещины, вздутия или другие признаки износа очевидны, замените конденсатор.
  2. Переведите шкалу в режим измерения емкости ().
  3. Для правильного измерения необходимо удалить конденсатор из цепи и должным образом разрядить.
  4. Подключите измерительные провода к клеммам конденсатора. Оставьте измерительные провода подключенными в течение нескольких секунд, чтобы мультиметр автоматически выбрал правильный диапазон.
  5. Считайте отображаемое измерение. Значение должно находиться в пределах указанного диапазона (или +/- 10% от заявленного значения). Цифровой мультиметр отобразит OL, если а) значение емкости выше диапазона измерения или б) конденсатор неисправен.

Поиск и устранение неисправностей однофазных двигателей - одно из наиболее практичных применений функции емкости цифрового мультиметра.

Однофазный двигатель с конденсаторным пуском, который не запускается, является признаком неисправного конденсатора. Такие двигатели будут продолжать работать после запуска, что затрудняет поиск и устранение неисправностей.Отказ конденсатора жесткого пуска компрессоров HVAC - хороший пример этой проблемы. Двигатель компрессора может запуститься, но вскоре перегреется, что приведет к срабатыванию прерывателя.

Трехфазные конденсаторы коррекции коэффициента мощности обычно защищены плавкими предохранителями. Если один или несколько из этих конденсаторов выйдут из строя, это приведет к неэффективности системы, скорее всего, увеличатся счета за коммунальные услуги и могут произойти непреднамеренные отключения оборудования. Если предохранитель конденсатора перегорел, необходимо измерить предполагаемое значение фарад конденсатора и убедиться, что оно находится в пределах диапазона, указанного на конденсаторе.

Заводские таблички двигателя

Существует множество различных типов электродвигателей, и все они имеют уникальные параметры, требования и характеристики. Таблички с паспортными данными двигателя содержат информацию о характеристиках двигателя и параметрах монтажа, определенных Национальной ассоциацией производителей электрооборудования (NEMA). К этим параметрам относятся:

  • Тип изготовителя и обозначение рамы - может включать такую ​​информацию, как схема установки рамы, диаметр вала и высота вала
  • Мощность в лошадиных силах - Мера механической мощности двигателя.Это основано на крутящем моменте и скорости двигателя при полной нагрузке. Мощность в лошадиных силах = скорость двигателя x крутящий момент / 5250. Если требования вашего приложения находятся между двумя значениями мощности, обычно выбирайте двигатель большего размера.
  • об / мин - Иногда называют «скоростью скольжения» (в отличие от синхронной скорости). Определяется схемой намотки и частотой сети.
  • Кодовая буква заторможенного ротора - Использует буквы от A до V для определения кВА заторможенного ротора на л.с. Обычно A - самый низкий.B больше A. C больше B и т. Д. Более высокий код может потребовать замены другого оборудования, такого как пускатели двигателей, для работы с большим током.
  • Максимальная температура окружающей среды и номинальное время или рабочий цикл - Стандартные двигатели рассчитаны на продолжительную работу (24/7) при номинальной нагрузке и максимальной температуре окружающей среды. Специализированные двигатели могут быть спроектированы для «кратковременных» требований, когда требуется только прерывистый режим. Эти двигатели могут работать в кратковременном режиме от 5 до 60 минут.
  • Напряжение - Двигатель 230 В, работающий при 208 В, будет менее эффективным, но двигатель на 480 В работает при 460 В, потому что предполагается падение напряжения (если двигатели предназначены для работы с разницей напряжения 10%, то двигатель на 480 В должен выдерживать любые нагрузки. напряжение от 432-528В.
  • Частота - Входная частота (60 Гц в США, 50 Гц во многих других странах)
  • Фаза - количество линий питания переменного тока, питающих двигатель
  • Потребляемый ток - Когда двигатель полностью нагружен.Несбалансированные фазы и пониженное напряжение могут вызвать отклонение тока.
  • Коэффициент мощности - отношение активной мощности к полной (при полной нагрузке).
  • КПД - Расчет мощности = (Выход / Вход) x 100
  • Сервисный коэффициент - отображается на паспортной табличке только в том случае, если он выше единицы. Сервисный коэффициент (SF) - это показатель того, какую перегрузку может выдержать двигатель при нормальной работе с правильными допусками по напряжению.Например, стандартное значение SF для открытых каплезащищенных (ODP) двигателей составляет 1,15. Это означает, что двигатель мощностью 10 л.с. с SF 1,15 может обеспечить 11,5 л.с. при необходимости для краткосрочного использования. В целом, не рекомендуется устанавливать двигатели таким образом, чтобы они постоянно работали с нагрузкой выше номинальной в зоне эксплуатационного фактора.
  • Электросхемы
  • Подшипник - Идентификация подшипников со стороны привода (иногда называемого концом вала) и неприводной стороны.

Тестирование конденсаторов, Пошаговое руководство

Это руководство по тестированию конденсаторов покажет вам, как определить, не работает ли рабочий конденсатор. требует замены.Хотя запчасти относительно недорогие, вызов мастера для диагностики и заменить его будет стоить более 100 долларов. С помощью этого руководства вы можете сохранить эти деньги.

Конденсатор - это электрическое устройство, которое хранит электрический заряд. Они используются в двигателях вентиляторов и компрессоры в системах вентиляции и кондиционирования. У них есть два электрических номинала. Первый рейтинг - это емкость, выраженная в микрофарадах (мфд). Это мера заряда устройства. можно хранить с заданным напряжением.Второй рейтинг - это номинальное напряжение, которое говорит о том, что напряжение питания, на которое рассчитана установка. Обычно это 370 В переменного тока или 440 В переменного тока в системах ОВК. Это важно знать, потому что, если приложить значительно более высокое напряжение, конденсатор будет преждевременно выйти из строя.

Типы конденсаторов

Есть два разных типа конденсаторов, которые используются в блоках отопления, вентиляции и кондиционирования воздуха. Первый тип называется рабочий конденсатор и используется в печах, кондиционерах и тепловых насосах.Эти конденсаторы используются с вентиляторами и компрессорами. Они поддерживают относительно постоянное напряжение питания этих двигателей. и увеличивают их крутящий момент при запуске. Второй тип называется пусковым конденсатором. Они используются в некоторые кондиционеры и тепловые насосы. Они обеспечивают дополнительный крутящий момент при запуске компрессора. А потенциальное реле автоматически отключает их от компрессора после запуска компрессора.

Тестирование конденсаторов

Для тестирования конденсаторов требуется мультиметр.Некоторые цифровые измерители имеют емкость параметр. Сначала следует отключить источник питания, затем должны быть отключены две клеммы на конденсаторе. закоротил отверткой. Это разрядит устройство, поэтому вы не получите удара током. Отсоедините провода от конденсатора. Затем выводы счетчика подключаются к клеммам. и получается чтение. Полученное вами значение должно быть в пределах 6% от номинала конденсатора. Если ваше значение более чем на 6% ниже номинального, конденсатор следует заменить.Если у тебя есть В измерителе аналогового типа конденсатор проверяется с помощью измерителя, установленного для измерения сопротивления. Выключить питание, разрядите конденсатор и отсоедините присоединенные к нему провода. Затем с включенным счетчиком установка максимального сопротивления, подсоедините провода к клеммам конденсатора. Чтение сопротивления должен начинаться с нуля и доходить до максимума. Некоторые очевидные признаки того, что конденсатор неисправен, вздуваются устройства или утечки маслянистого вещества.

** ПРИМЕЧАНИЕ ** Только вы можете оценить свою способность выполнять эту задачу.Это руководство и не может предоставить все подробности для каждой ситуации.

1994-2008 гг.
Все права защищены.

Полное или частичное воспроизведение этого документа разрешено, если оба выполняются следующие условия:

1. Это примечание полностью включено в начало.
2. Плата не взимается, кроме расходов на копирование.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ Мы не несем ответственности за повреждение оборудования, ваше эго, взорванные детали, перебои в подаче электроэнергии в округе, спонтанно генерируемые мини (или больше) черные дыры, планетарные сбои или травмы, которые могут возникнуть в результате использования этого материала.



  • Вернуться к содержанию тестирования конденсаторов.

    Введение

    Сфера действия документа

    Конденсаторы нельзя считать суперзвездами электронной техники. (кроме, возможно, таких устройств, как ксеноновые вспышки и импульсные лазеры), но больше нравятся помощники и массовки. Однако они играют жизненно важную роль практически в все, что так или иначе использует электроны. Неисправный конденсатор на 2 цента в телевизоре или мониторе может сделать его бесполезным.

    В этом документе описаны методы тестирования конденсаторов с использованием мультиметр без режима проверки емкости.Информация о сейфе разрядка конденсаторов высокой емкости или высокого напряжения и разряд Схема с визуальной индикацией заряда и полярности тоже включена.

    Также есть общая информация о конденсаторах, измерителях емкости и ESR, и другие связанные темы.



  • Вернуться к содержанию тестирования конденсаторов.

    Соображения безопасности

    Базовая безопасность конденсатора

    При этом случайного контакта с конденсаторами на плате логики 3,3 В не происходит. чтобы привести к шокирующему опыту, это не относится ко многим распространенным типам оборудование, включая телевизоры, компьютерные и другие мониторы, микроволновые печи; в импульсные источники питания в некоторых видеомагнитофонах, портативных компьютерах, батареях видеокамер зарядные устройства; электронная вспышка и другие ксеноновые стробоскопы; источники питания для лазеров и многие другие бытовые и промышленные устройства.

    Если оборудование подключено к сети переменного тока или использует высокое напряжение, специальные меры предосторожности необходимы как для личной безопасности, так и для предотвращения повреждения схемотехника от неосторожных действий. В дополнение к конкретным вопросам безопасности Что касается конденсаторов, обсуждаемых ниже, прочтите, поймите и соблюдайте Рекомендации, представленные в документе: Меры предосторожности при тестировании конденсаторов ВНИМАНИЕ: убедитесь, что конденсатор разряжен! Это и для вашей безопасности и постоянное здоровье вашего мультиметра.

    Пара диодов 1N400x, включенных параллельно с противоположной полярностью, может помочь защитить схема цифрового мультиметра. Поскольку цифровой мультиметр обычно не подает более 0,6 В в диапазонах Ом диоды не будут влиять на показания, но будут проводить, если вы случайно зажали глюкометр на заряженной крышке или на выходе блока питания. Они мало что сделают с заряженным конденсатором 10 Ф или сильноточным источником питания, где вы забыли вытащить вилку, но можете сэкономить микросхему LSI вашего цифрового мультиметра с более скромным лохи.

    Этот подход нельзя использовать с типичными аналоговыми ВОМ, потому что они обычно поставьте слишком высокое напряжение в диапазонах Ом.Однако мой 20-летний аналог У VOM есть что-то подобное по всему движению счетчика, что позволило это не раз.



  • Вернуться к содержанию тестирования конденсаторов.

    Основные испытания конденсаторов

    Проверка конденсаторов мультиметром

    Некоторые цифровые мультиметры имеют режимы проверки конденсаторов. Они достаточно хорошо работают, чтобы определить приблизительный рейтинг мкФ. Однако для большинства приложений они Не проводите испытания при напряжении, близком к нормальному рабочему напряжению, и не проверяйте утечку.Обычно этот тип тестирования требует отсоединения хотя бы одного провода. подозрительного конденсатора из схемы, чтобы получить достаточно точную чтение - или вообще любое чтение. Однако более новые модели могут также достойная работа по тестированию конденсаторов в цепи. Конечно, вся власть должна должны быть удалены, а конденсаторы должны быть разряжены. Обычно это работает до тех пор, пока компоненты, прикрепленные к конденсатору, являются либо полупроводниками (которые не работают при низком испытательном напряжении) или пассивные компоненты с достаточно высокий импеданс, чтобы не перегружать тестер слишком сильно.Чтение может не будет таким точным в схеме, но, вероятно, не приведет к ложному отрицательному результату - назвать конденсатор хорошим - это плохо. Но я не знаю, какие модели лучше в этом плане.

    ВНИМАНИЕ: Для этого и любых других испытаний конденсаторов большой емкости и / или конденсаторов. в блоке питания, усилителе мощности или аналогичных цепях убедитесь, что конденсатор полностью разряжен, иначе ваш мультиметр может быть поврежден или разрушен!

    Однако VOM или цифровой мультиметр без диапазонов емкости могут тесты.

    Для маленьких крышек (например, 0,01 мкФ или меньше) все, что вы действительно можете проверить, это шорты или протечка. (Однако на аналоговом мультиметре по шкале высокого сопротивления вы можете увидеть кратковременное отклонение, когда прикоснетесь щупами к конденсатор или поменять их местами. Цифровой мультиметр может вообще не давать никаких указаний.) Любой конденсатор с сопротивлением несколько Ом или меньше - это плохо. Большинству следует проверить бесконечно даже в самом высоком диапазоне сопротивления.

    Для электролитов в диапазоне мкФ или выше вы должны увидеть заряд конденсата, когда вы используете шкалу высокого сопротивления с правильной полярностью - сопротивление будет увеличиваться, пока не достигнет (почти) бесконечности.Если конденсатор закорочен, тогда он никогда не будет заряжаться. Если он открыт, сопротивление сразу станет бесконечным и не изменится. Если полярность щупы перевернуты, он также не будет заряжаться должным образом - определите полярность вашего измерителя и отметьте его - они не все одинаковы. красный обычно ** отрицательный ** с (аналоговыми) VOM, но ** положительный ** с большинством Цифровые мультиметры, например. Подтвердите с помощью отмеченного диода - низкое значение поперек исправный диод (ВОМ на Ом или цифровой мультиметр на тесте диода) указывает на то, что положительный свинец находится на аноде (треугольник), а отрицательный вывод - на катоде (стержень).

    Если сопротивление никогда не становится очень высоким, конденсатор негерметичен.

    Лучший способ действительно проверить конденсатор - заменить его заведомо исправным. ВОМ или цифровой мультиметр не будет проверять колпачок при нормальных рабочих условиях или при полное номинальное напряжение. Однако это быстрый способ поиска серьезных неисправностей.

    Простой способ довольно точно определить емкость - это построить осциллятор, использующий таймер 555. Заменить колпачок в цепи, а затем рассчитать значение C по частоте.С несколькими номиналами резисторов это будет работать в довольно широком диапазоне.

    В качестве альтернативы, используя источник питания постоянного тока и последовательный резистор, емкость можно рассчитать, измерив время нарастания до 63% от источника питания напряжение от T = RC или C = T / R.

    Заметки Рэя по тестированию конденсаторов

    (Этот раздел от: Раймонд Карлсен ([email protected])

    Лучшая техника зависит от того, для чего используется колпачок. Полно электролиты считаются "негерметичными", когда они действительно частично открыты и просто не выполняют свою работу.Электролитики, которые на самом деле электрически негерметичные встречаются не так часто. Вы можете вынуть каждый конденсатор из цепь и проверьте ее с помощью средства проверки колпачка или даже VOM, но в цепи тестирование проходит быстрее. Я не люблю хвататься за паяльник, если я не почти уверен, что часть плохая. Время - деньги.

    Сначала я провожу визуальный осмотр и смотрю, нет ли электролитов. выпуклые (они-неплотные и обычно нагреваются) или физически протекающие (коррозия вокруг клемм). Вздутие колпачков в импульсном блоке питания являются беспощадной распродажей, но также могут указывать на негерметичные диоды.Далее, если устройство включится, я ищу признаки открытия крышек фильтров ... гул полосы в изображение, гул в звуке, мерцающие дисплеи, низкий уровень B +, но ничего не нагревается, и т. д. Вы можете многое сказать, просто наблюдая и делая несколько простые проверки. Попробуйте все элементы управления и переключатели ... вы можете получить другие подсказки. Что работает, а что нет?

    Если у вас очевидная неисправность ... например, уменьшенная вертикальная развертка на телевизоре установить или контролировать, например, чтобы найти колпачок, который начинает открываться, вы можете соединить каждый из них с другим колпачком, по одному и посмотреть, это исправляет проблему.(Опыт научил меня, что плохие электролиты обычно не убивает вертикальную развертку полностью). несколько лет и более, может быть высохло несколько крышек (открыто). Проверь их все.

    "Выталкивающие" фильтры (как это раньше называлось) путем объединения исходных с аналогичным значением не является хорошей практикой с твердотельной электроникой. В удар по цепи, находящейся под напряжением, может повредить другие компоненты или потрясите схему, чтобы она снова заработала ... на некоторое время. Тогда ты сядешь там, как дурак, и ждите, пока он снова сойдет с ума... минут или недель позже. Для небольших электролитов я использую трюк, обходя каждый из них с помощью небольшой конденсатор от 0,1 до 0,47 мкФ во время работы установки. Если я увижу -любого- изменение производительности, Я ЗНАЮ, что оригинал не выполняет свою работу (сильно обесценившаяся или открытая). Конечно, если вы попадете в ограничения по времени, это немного расстроит вертикальный осциллятор ... это нормально. Для большего электролиты, подобные тем, которые используются для питания ярма или питающей сети фильтры, единственный эффективный способ проверить их - заменить на такая же или большая емкость.Выключите телевизор, вставьте новый колпачок в цепь и снова включите ее.

    Как я уже говорил ранее, протекающие колпачки на самом деле довольно редки ... но это действительно случается. Обычно они расстраивают цепь намного больше, чем открытые. Вещи имеют тенденцию быстро нагреваться, если крышка является фильтром в блоке питания. Закороченные танталы и электролиты в источниках питания могут буквально взорваться. Очевидно, что негерметичные колпачки необходимо удалить из контура, чтобы замените их в тестовых целях.

    Большинство других типов малогабаритных конденсаторов: майларовые, дисковые керамические, и т.п.довольно прочные. Действительно, редко можно найти их плохими. Такое случается достаточно часто, чтобы технический специалист оставался скромным.

    Комментарии Гэри об испытаниях конденсаторов

    (От: Гэри Коллинза ([email protected]).)

    Все, что вам говорит омметр, это закорочена ли крышка или нет, Достаточно большой электролит может сказать вам, открыта ли крышка. Я техник в крупной компании по промышленному контролю в заводском сервисном центре. Мы Считайте любую электролитическую крышку подозрительной, если ее кодовая дата превышает пять лет.У нас есть Fluke 97, и он бесполезен для тестирования схем. Все измеритель, как Fluke 97, может сказать вам, находится ли крышка на пути к открытию от потери электролита или короткого замыкания. На самом деле не все, что вам нужно знать. Несколько других фактов, которые вам необходимо знать: какова проводимость? (внутреннее сопротивление утечки), иногда оно зависит от напряжения. Вы тоже необходимо знать, что такое коэффициент мощности конденсатора в некоторых случаях. Это его способность пройти A.C. Это особенно важно для компьютерного оборудования, которое должно пройти гармоники и шум на землю.Импульсные источники питания, подобные почти все ПК в наши дни используют высокочастотные преобразователи напряжения для регулирования Напряжение. Гармоники и шум, создаваемые этим быстрым переключением, нагревают постоянный ток. крышки фильтра и заставляет их терять влагу из своих несовершенных уплотнений. Этот Эффект приводит к постепенному открытию конденсатора или падению емкостного значения.

    Если вы говорите о других типах конденсаторов, вы можете проверить их значение. с измерителем, но я видел крышки, которые хорошо смотрятся с измерителем, но ломаются под напряжением.Существуют специальные измерители крышки, которые проверяют все эти параметры и позволяют вы оцениваете, хороша ли кепка или нет, но лучший тест за исключением этого - заменить колпачок и посмотреть, работает он или нет. Не стесняйтесь спросить, не так ли то, что вы хотели знать.

    На самом деле, иногда лучший тест - это использовать осциллограф, чтобы посмотреть, что кап делает в цепи.

    А как насчет измерителей емкости?

    Простые шкалы емкости на цифровых мультиметрах просто измеряют емкость в мкФ и не проверяйте на утечку, ESR (эквивалентное последовательное сопротивление) или пробой Напряжение.Если результат измерения находится в пределах разумного процента от отмеченное значение (некоторые конденсаторы имеют допуски, которые могут достигать +100% / - 20% или более), то во многих случаях это все, что вам нужно знать. Однако утечка и СОЭ часто меняются на электролитах по мере старения и высохнуть.

    Многие измерители емкости не проверяют ничего другого, но, вероятно, точнее, чем дешевый цифровой мультиметр для этой цели. Счетчик этого типа будет не гарантирую, что ваш конденсатор соответствует всем спецификациям, но если он проверяет плохо - очень низко - конденсатор плохой.Это предполагает, что тест был проведен при снятом конденсаторе (хотя бы один вывод из цепи - в противном случае другие компоненты, включенные параллельно, могут повлиять на показания.

    Чтобы более полно охарактеризовать конденсатор, вам необходимо проверить емкость, утечка, ESR и напряжение пробоя. Другие параметры, такие как индуктивность, не вероятно, изменится на вас.

    Тестеры СОЭ, которые отлично подходят для быстрого устранения неполадок, предназначены только для Измерьте эквивалентное последовательное сопротивление, так как это отличный индикатор исправности электролитического конденсатора.Некоторые предлагают только "идти / нет" индикация того, какой другой фактически отображает показание (обычно между 0,01 и 100 Ом, поэтому их также можно использовать в качестве низкоомных измерителей сопротивления в безиндуктивные цепи). См. Раздел: Что такое СОЭ и Как это можно проверить ?.

    Примечание: всегда размещайте щупы на самих клеммах конденсатора, если возможный. Любая проводка между вашим измерителем и конденсатором может повлиять на чтения. Хотя в вашем руководстве пользователя может быть указано, что вы можете тестировать конденсаторы в цепи, другие компоненты, подключенные параллельно конденсатору, могут испортить показания - обычно приводящие к индикации короткого замыкания конденсатора или слишком большое значение мкФ.Удаление лучше всего. Отпаял только один из контактов достаточно, если вы можете изолировать его от цепи.

    Замена действительно лучший способ ремонта, если у вас нет очень сложный измеритель емкости.

    В мартовском номере Popular Electronics за 1998 г. измеритель емкости с диапазоном от 1 пФ до 99 мкФ.

    В майском выпуске журнала Popular Electronics за 1999 г. Метр », который точно измерит емкость и позволит определение некоторых других характеристик конденсаторов большой емкости - до нескольких сотен тысяч мкФ.Это в основном постоянная времени, основанная на тестер с использованием источника постоянного тока.

    Больше о тестировании конденсаторов, чем вы, вероятно, хотели Знать

    (От: Джона Уитмора ([email protected]).)

    Во-первых, вам понадобится источник переменного тока пульсаций. Затем вы настраиваетесь на частоту представляет интерес (обычно 120 Гц для конденсаторов фильтра блока питания выпрямителя) и приложите как переменный ток, так и смещение постоянного напряжения. Измерьте фазовый сдвиг между током и напряжением (для идеального конденсатора это 90 градусов) и измерьте наведенное напряжение (для идеального конденсатора это это I * 2 * pi * f * C).

    Возьмите тангенс разности фазового сдвига на 90 градусов. (Этот 'tan (delta)' и появляется в спецификации конденсатора ...)

    Затем отключите переменный ток и увеличьте смещение постоянного тока до номинального значения скачка напряжения; измерить ток утечки. Понизьте смещение постоянного тока до номинального рабочего напряжения; измерить ток утечки.

    Увеличьте температуру и повторите измерение емкости, фазового сдвига и рабочего напряжения. измерения при максимальной температуре, на которую рассчитан конденсатор.

    Да, это ДЕЙСТВИТЕЛЬНО звучит довольно сложно, но это тест, который производители используют.



  • Вернуться к содержанию тестирования конденсаторов.

    Безопасный разряд конденсаторов телевизоров, видеомониторов и микроволновых печей Духовки

    Почему это важно

    Это важно - для вашей безопасности и для предотвращения повреждения устройства под тестируйте так же, как ваше испытательное оборудование - это большие или высоковольтные конденсаторы быть полностью разряженным до проведения измерений, попытки пайки, либо схемотехника никак не задета.Некоторые из больших конденсаторов фильтра Обычно находящийся в линейном хранилище оборудования потенциально опасен для жизни.

    Это не означает, что каждый из 250 конденсаторов в вашем телевизоре должен быть разряжается каждый раз, когда вы отключаете питание и хотите провести измерение. Тем не мение, большие конденсаторы основного фильтра и другие конденсаторы в источниках питания следует проверить и разрядить при обнаружении значительного напряжения до касаясь чего-либо - некоторых конденсаторов (например, высокое напряжение ЭЛТ в Телевизор или видеомонитор) сохранит опасный или, по крайней мере, болезненный заряд за дней или дольше!

    Работающий телевизор или монитор может полностью разрядить свои крышки, когда он отключен, так как существует значительная нагрузка как на низком, так и на высоком напряжении источники питания.Однако телевизор или монитор, которые кажутся мертвыми, могут содержать заряд. как на низковольтном, так и на высоковольтном питании в течение длительного времени - часы в случае LV, дни или более в случае HV, так как на них может не быть нагрузки запасы.

    Конденсаторы основного фильтра в блоке питания низкого напряжения должны иметь резисторы утечки, чтобы разрядить их относительно быстро, но резисторы может потерпеть неудачу. Не полагайся на них. Нет пути разгрузки для высокое напряжение, хранящееся на емкости ЭЛТ, кроме луча ЭЛТ ток и обратная утечка через высоковольтные выпрямители, которые довольно маленький.В случае старых телевизоров с вакуумными ламповыми высоковольтными выпрямителями, утечка была практически нулевой. Они будут держать заряд почти бесконечно.

    (От: Эдвина Винета ([email protected]).)

    Некоторые из нас работают в областях, где конденсаторы огромные, необычные, а иногда и то, и другое. Многие считают, что убить, сбить с толку могут только «большие» конденсаторы. через комнату, продырявить в вас дыру или привлечь ваше внимание. Вот пара комментариев:

    Когда конденсатор благополучно разряжен, не останавливайтесь на достигнутом.Некоторые конденсаторы, из-за их способности протекать --- "мертвы" после безопасной разгрузки с "сливной резистор" подходящего номинала для работы. Используя резистор, который занижен - по мощности - может привести к разрыву цепи дренажа ВО ВРЕМЯ последовательности разряда, ОСТАВЛЯЯ немного энергии! Конденсаторы высокого напряжения, или что еще хуже, конденсаторы с высокой энергией и высоким напряжением требуют правильной мощности И правильное сопротивление для безопасного кровотечения. Также высокое микрофарад низкое напряжение конденсаторы могут испарить отвертку и брызгать металлом вам в глаза.(Адекватный Запас по напряжению также важен для резисторов, используемых в цепях высокого напряжения. --- Сэм.)

    Определенные типы конденсаторов сделаны из ОЧЕНЬ хороших материалов, которые могут удерживать заряд на ГОДЫ! Убирать заряженные конденсаторы этого типа - приглашение к катастрофе!

    Конденсаторы с низкой индуктивностью, которые многократно используются в схемах энергетических импульсов. относятся к маслонаполненному типу для высоких энергий / высокого напряжения. Этот тип может дать САМЫЙ неприятный сюрприз ПОСЛЕ того, как его полностью осушили сейфом. техника кровотечения.После того, как конденсатор был удален, НЕМЕДЛЕННО закоротите это, от клеммы к клемме И к внешней металлической банке (если применимо) !!! Эти конденсаторы перезаряжаются из своей внутренней жидкости и ЕЩЕ МОГУТ доставлять смертельны, так как они «восстанавливают» определенное количество энергии! Этот тип конденсатор или любой конденсатор любого высокого (достаточно) значения энергии ДОЛЖЕН быть СЛЕВА. закорочен.

    Будьте особенно осторожны с любым конденсатором с оторванным проводом, который сидит в ящике! Иногда эти блоки ломаются во время тестирования и не получают выброшен - но остается обвиненным - чтобы убить или шокировать годы спустя.

    Наконец, слово «поражение электрическим током» используется во многих письменных источниках, посвященных высоковольтным устройствам. Это плохо, потому что он был предназначен только для «электрического стула», короче для электро + исполнение.

    Метод разряда конденсаторов

    Я рекомендую использовать резистор высокой мощности примерно От 5 до 50 Ом / В рабочего напряжения конденсатора. Это не критично - немного более или менее будет нормально, но это повлияет на время, необходимое для полного разрядить конденсатор. Использование токоограничивающего резистора приведет к предотвратить дуговую сварку, связанную с разрядом отвертки, но иметь достаточно короткую постоянную времени, чтобы конденсатор упал до низкое напряжение в течение нескольких секунд (в зависимости, конечно, от Постоянная времени RC и его исходное напряжение).

    Затем проверьте с помощью вольтметра, чтобы быть уверенным вдвойне. А еще лучше контролировать при разряде (для ЭЛТ мониторинг не нужен - разряд почти мгновенно даже с резистором с сопротивлением несколько МОм).

    Очевидно, убедитесь, что вы хорошо изолированы!

    • Для основных конденсаторов в импульсном источнике питания, телевизоре или мониторе, что может быть 400 мкФ при 350 В, подойдет резистор 2 кОм 25 Вт. 2 / R), так как полная энергия, запасенная в конденсатор не такой уж и большой.
    • Для ЭЛТ используйте высокую мощность (не для мощности, а для удержания высокой мощности). напряжение, которое может перепрыгнуть через крошечную работу 1/4 Вт) резистор от 1 до 10 МОм, разряженный на массу шасси, подключенную к внешней стороне ЭЛТ - НЕ СИГНАЛЬНОЕ ЗАЗЕМЛЕНИЕ НА ОСНОВНОЙ ПЛАТЕ, так как вы можете повредить чувствительные схема. Постоянная времени очень мала - мс или около того. Однако повторить несколько раз, чтобы убедиться. (Использование закорачивающего зажима может быть неплохой идеей а также во время работы на оборудовании - слишком много историй было болезненных переживаний от заряда, развивающегося по тем или иным причинам готов кусать при повторном подключении высоковольтного провода.) Обратите внимание: если вы касаетесь небольшая доска на шейке ЭЛТ, вы можете захотеть разрядить HV даже если не отключаете жирный красный провод - фокус и экран (G2) напряжения на этой плате выводятся из ЭЛТ HV.
    • Для высоковольтного конденсатора в микроволновой печи используйте 100 кОм 25 Вт. (или резистор большего размера с зажимом, ведущим к металлическому шасси. Причина использования большой (большой) резистор опять же не столько рассеивает мощность, сколько задержка напряжения.Вы же не хотите, чтобы высоковольтное напряжение проходило через терминалы резистор.

      Прикрепите провод заземления к неокрашенному месту на шасси. Используйте разряд щупайте по очереди с каждой стороны конденсатора в течение секунды или двух. Поскольку постоянная времени RC составляет около 0,1 секунды, это должно быстро разрядить заряд и безопасно.

      Затем подтвердите с помощью ОТВЕРТКИ С ХОРОШЕЙ ИЗОЛЯЦИЕЙ на конденсаторе. терминалы. Если есть большая искра, вы каким-то образом узнаете, что ваша первоначальная попытка была менее чем полностью успешной.По крайней мере, будет не будет опасности.

      НЕ используйте для этого цифровой мультиметр, если у вас нет подходящего высоковольтного пробника. Если разрядка не сработала, можете взорвать все, в том числе сам.

    Разрядный инструмент и схема, описанные в следующих двух разделах, могут быть используется для визуальной индикации полярности и заряда телевизора, монитора, SMPS, конденсаторы фильтра источника питания и малая электронная энергия вспышки накопительные конденсаторы и высоковольтные конденсаторы для микроволновых печей.

    Причины для разрядки конденсаторов использовать резистор, а не отвертку:

    1. Не повредит отвертки и клеммы конденсатора.
    2. Не повредит конденсатор (из-за импульса тока).
    3. Это снизит уровень стресса вашего супруга из-за того, что ему не нужно слышать эти страшные щелчки и треск.

    Инструмент для разряда конденсатора

    Подходящий разрядный инструмент для каждого из этих приложений может быть выполнен в виде довольно легко. Схема индикатора разряда конденсатора, описанная ниже могут быть встроены в этот инструмент для визуального отображения полярности и заряда (на самом деле не требуется для ЭЛТ, так как постоянная времени разряда равна практически мгновенно даже с резистором мульти-МОм).Опять же, всегда дважды проверяйте с помощью надежного вольтметра или закорачивая изолированная отвертка!

    Цепь индикатора разряда конденсатора

    Вот предлагаемая схема, которая разряжает главный фильтр высокого качества. конденсаторы в телевизорах, видеомониторах, импульсных источниках питания, СВЧ конденсаторы духовки и другие подобные устройства быстро и безопасно. Эта схема может быть встроен в разгрузочный инструмент, описанный выше (Примечание: другое значение резисторы необходимы для приложений низкого, высокого и сверхвысокого напряжения.)

    Визуальная индикация заряда и полярности обеспечивается с максимального входа до нескольких вольт.

    Общее время разряда составляет примерно:

    • LV (блоки питания телевизоров и мониторов, SMPS, электронные фотовспышки) - up до 1000 мкФ, 400 В. Время разряда 1 секунда на 100 мкФ емкости (5RC с R = 2 кОм).
    • HV (высоковольтные конденсаторы СВЧ) - до 5000 В, 2 мкФ. Время разряда 0,5 секунды на 1 мкФ емкости (5RC с R = 100 кОм)
    • EHV (вторые аноды ЭЛТ) - до 50 000 В, 2 нФ.Время разряда 0,01 секунды на 1 нФ емкости (5RC с R = 1 МОм). Примечание: разряд время настолько короткое, что мигание светодиода можно не заметить.
    Отрегулируйте значения компонентов для вашего конкретного приложения.
     (Зонд)
    ------- + --------- + -------- +
     (Зажим GND)


    Два набора из 4 диодов (от D1 до D8) будут поддерживать почти постоянное напряжение. падение примерно 2,8-3 В на светодиоде + резистор, пока входной сигнал больше чем около 20 В. Примечание: это означает, что яркость светодиода НЕ индикация значения напряжения на конденсаторе до его падения ниже примерно 20 вольт.Затем яркость будет уменьшаться до тех пор, пока не исчезнет полностью выключен на уровне около 3 вольт.

    ВНИМАНИЕ: Всегда проверяйте разряд с помощью вольтметра, прежде чем касаться любого высокого напряжения. конденсаторы напряжения!

    Для конкретного случая крышек главного фильтра импульсных источников питания, Телевизоры и мониторы - это быстро и эффективно.

    (От: Пола Гроэ ([email protected]).)

    Я обнаружил, что лампа «ночник» на 4 Вт лучше, чем простой резистор. так как он дает немедленную визуальную индикацию оставшегося заряда - вплоть до ниже 10 В.

    Как только он перестанет светиться, напряжение упадет до несмертельного уровня. Тогда уходи он подключился еще немного и закончил его с помощью `ole отвертка.

    Они дешевы и легко доступны. Вы можете сделать дюжину «тестовых ламп» из старую гирлянду рождественских гирлянд "C7" ("самое время!)".

    Примечание редактора: если задействован удвоитель напряжения (или вход 220 В переменного тока), используйте два такие лампочки в серию.

    (От: Дэйва Талкотта ([email protected]).)

    Я построил инструмент для разряда конденсаторов. У меня были все детали под рукой, кроме для последовательного резистора, для которого я использовал осевой блок на 2 Вт, так как мощность диссипация не критична. Я решил упаковать его в пробную форму для удобство. За исключением последовательного резистора, который находится в цековке, все устанавливается на поверхность и сообщается через МНОГО перфорированных дыры. Кусок термоусадочной трубки удерживает все на месте. Единственный Сложная часть заключалась в том, чтобы сделать два небольших углубления для размещения светодиодов.Наконечник зонда короткий кусок сплошного медного провода, взятый из домашней проводки Ромекса и заземлить до точки.

    Устройства проверки напряжения

    В то время как мультиметр предназначен для измерения напряжений (и прочего), чекер используется в основном для быстрого определения присутствия напряжения, его полярности и других основных параметров. Одно использование - быстрое, но надежная индикация состояния заряда на БОЛЬШОМ конденсаторе. An, примером простого варианта такого устройства является «конденсаторный разряд». схема индикатора », описанная выше.

    (От: Яна Филда ([email protected]).)

    Версия чекера, которая у меня есть, тоже содержит миниатюрную 12 В. аккумулятор для проверки непрерывности - любое сопротивление менее 22 кОм будет произвести некоторое свечение. Это удобно для быстрой проверки полупроводниковых переходов - в общем, если он дает небольшое свечение, значит, он негерметичен, но транзистор B / E переходы имеют внутреннее напряжение стабилитрона, поэтому обычно наблюдается некоторое свечение. Также диоды с барьером Шоттки дают свечение с обратной утечкой - этого не происходит. означают, что они неисправны, проверьте Vf с помощью проверки диодов на цифровом мультиметре перед биннинг! Любой стабилитрон выше 10-11 В можно быстро проверить на S / C, более низкий Vz будет производить некоторое свечение - снова проверьте Vf перед биннингом.

    Эти шашки становится все труднее достать, большинство продавцов компонентов здесь переносятся только сложные (и дорогие) версии с встроенный измерительный компьютер и ЖК-дисплей - этого не хватит на 5 минут схема обратного хода! В некоторых магазинах автомобильных аксессуаров есть более простые версии. без батареи - всегда проверяйте, что он способен измерять Переменный или постоянный ток от 4 до 380 В перед расставанием с деньгами! Внутренний контур должен содержат светодиоды, резистор на 15 Ом для ограничения максимального импульсного тока при PTC холодный и специальный пленочный термистор PTC.Батарея может быть добавлен кнопкой с передней панели видеомагнитофона - но не обвиняйте меня, если вы убьете сами, потому что вы не изолировали должным образом добавленные компоненты! Там есть более сложная безбатарейная версия с 2 светодиодами на передней панели ручка для указания полярности и ряд светодиодов по длине дескриптор для указания диапазона напряжений. Эта версия содержит 2 специальных PTC и схема гистограммы на дискретных транзисторах - здесь есть место для добавления аккумулятор внутри корпуса. Что касается специального PTC, это единственное место, где я видел их - одна из возможностей, на которую стоит обратить внимание, - это Термистор запуска Siemens PTC SMPSU для микросхем управления TDA4600, обычно это имеет последовательный резистор не менее 270 Ом и с большей вероятностью включится в Европейские телевизоры, но я видел их в ранних дисплеях Matsushita IBM и у некоторых других (возможно, Tandon) термистор PTC всегда синий и выглядит как очень миниатюрная копия бело-пластикового размагничивания PTC Philips термистор.



  • Вернуться к содержанию тестирования конденсаторов. Эквивалентное последовательное сопротивление (ESR)

    и связанные параметры

    Что такое СОЭ и как его проверить?

    ESR (эквивалентное последовательное сопротивление) - важный параметр любого конденсатора. Он представляет собой эффективное сопротивление, возникающее в результате комбинации проводка, внутренние соединения, пластины и электролит (в электролитическом конденсатор). ESR влияет на работу настроенных цепей (высокое ESR снижает коэффициент добротности) и может привести к полностью неправильному или нестабильному работа таких устройств, как импульсные источники питания и отклоняющие цепи в телевизорах и мониторах.Как и следовало ожидать, электролитические конденсаторы имеют тенденцию имеют высокий СОЭ по сравнению с другими типами, даже если они новые. Однако из-за электрохимическая природа электролитического конденсатора, ESR действительно может меняться - и не в лучшую сторону - со временем.

    При поиске и устранении неисправностей электронного оборудования, электролитических конденсаторов, в в частности, может ухудшиться, что приведет к значительному и неприемлемому увеличению в ESR без аналогичного снижения емкости мкФ при измерении на типичном Шкала емкости цифрового мультиметра или даже дешевый измеритель LCR.

    Вот несколько веб-сайтов, на которых более подробно обсуждается тестирование СОЭ, а на некоторых Включите полную информацию о создании собственного измерителя СОЭ:

    Доступны коммерческие измерители СОЭ и наборы по цене от 50 до 200 долларов. или больше. Вот пара сайтов, на которые стоит обратить внимание:

    Эти устройства обычно могут использоваться для измерения действительно низких сопротивлений неиндуктивные устройства или цепи (они используют переменный ток, поэтому индуктивность приводят к неточным показаниям). Поскольку их самый низкий диапазон составляет не менее 10 раз лучше, чем у типичного цифрового мультиметра (полная шкала 1 Ом - 0.Разрешение 01 Ом), их даже можно использовать для обнаружения закороченных компонентов на печатной плате доски.

    Примечание: всегда размещайте щупы на самих клеммах конденсатора, если возможный. Любая проводка между вашим измерителем и конденсатором может повлиять на чтения. Хотя обычно это не проблема, компоненты с очень низким сопротивлением в параллельно с конденсатором может привести к ложному отрицательному показанию - конденсатор, который тестирует хорошо, хотя на самом деле его ESR чрезмерно.

    (От: Ларри Сабо (ac274 @ FreeNet.Carleton.CA).)

    Я считаю, что мой измеритель СОЭ неоценим для поиска высоких значений СОЭ, и никогда видел закороченную шапку, которая не взорвалась. Это такое удовольствие застегивать молнию через заглушки в блоке питания и найдите те, у которых имел, все не касаясь паяльника.

    Были дни, когда мне хотелось иметь LC102 для измерения утечек. возможности, но по моему ограниченному опыту цифра 10% кажется высокой. В LC102 также может похвастаться звонком индуктивности, но вы обязательно заплатите премиум.Сначала я построю штуковину Сэма.

    Кстати, я построил свой измеритель СОЭ из комплекта, приобретенного у Dick Smith Electronics. в Австралии: 52,74 австралийского доллара + 25 австралийских долларов за доставку. Прошло около 8 часов собрать, но я задница.

    Подробнее о ESR, DF и Q

    (От: Майкл Каплан ([email protected]).)

    Прежде чем я купил свой измеритель СОЭ, я тоже задавался вопросом - что именно он измеряет? Тем не менее, так много наслышавшись о счетчике, я пошел дальше и купил один. Это работает, и это настоящая прибыль.

    Недавний вопрос о том, что именно измеряется (DF или Q), вызвал у меня внимание. снова интерес. Думаю, у меня есть ответ - «думай», будучи оперативником. слово. Вот моя интерпретация.

    Таким образом, СОЭ действительно связано с фактором рассеяния (DF), но это не то же самое. Измерительный прибор пеленгации может не так легко определить неисправный конденсатор, как и измеритель ESR, потому что показания различаются и не являются прямыми, как описано ниже.

    Конденсаторы можно рассматривать как имеющие чистую емкость (C) и некоторую чистую емкость. сопротивление (R), два последовательно.Идеальный конденсатор имел бы только C, а не R. Однако есть выводы и пластины, на которых сопротивление и составляют реальную R. Любая R, соединенная последовательно с C, уменьшит способность конденсатора пропускать ток в ответ на изменяющееся приложенное напряжение, как в приложениях фильтрации или изоляции постоянного тока, и он будет рассеивать тепло, которое является расточительным и может привести к отказу компонента. Как и в случае с СОЭ, более низкая DF (или более высокий Q, он инверсный) может быть приравнен к лучшей производительности, все при прочих равных.

    Теперь я немного усвою математику, но использую только основную электронную теорию и формулы, поэтому я надеюсь, что большинство сможет это сделать.

    DF определяется как Rc / Xc, отношение R в конденсаторе (Rc) к реактивное сопротивление конденсатора (Xc). Чем выше Rc, тем выше DF и «беднее» конденсатор. Все идет нормально.

    Реактивное сопротивление (Xc) зависит от частоты. Хс = 1 / (2 * пи * f * C). Итак, как частота повышается, Xc понижается. Теперь вернемся к формуле DF.DF - это функция, обратная Xc. Когда Xc уменьшается, DF увеличивается, и наоборот. Так DF изменяется пропорционально частоте.

    Вот пример использования вездесущего электролита 22 мкФ, 16 В, который, кажется, слишком часто быть виноватым во многих импульсных источниках питания.

    При 1000 Гц этот конденсатор имеет Xc 7,2 Ом. Если серия Rc только 0,05 Ом (неплохо), тогда пеленгатор 0,0069.

    При 50 000 Гц этот же конденсатор имел бы Xc всего 0,14 Ом.На это частота, пеленгатор 0,36, опять хорошо.

    Теперь измените Rc с 0,05 до 25 Ом. На частоте 1000 Гц DF = 3,4. При 50 000 Гц, DF = 178.

    Итак, мы видим, что пеленг - это функция тестовой частоты. Чем выше частота, тем выше пеленгатор. DF - это мера «качества» конденсатора, но цифра действительна только при частоте проведения теста. (Хороший конденсатор, с идеальным Rc, равным нулю, будет иметь DF, равный нулю, независимо от частоты.)

    DF действительно может использоваться для идентификации неисправного конденсатора, но пользователь должен интерпретировать уровень измеренного пеленгации, который указывает на неисправный компонент.Любой "идти / нет" таблицы значений DF будут действительны только при указанной частоте. Как в качестве альтернативы пользователь может рассчитать Rc, сначала измерив как DF, так и C, а затем, зная частоту испытаний, определите, соответствует ли Rc излишний. (Rc = DP * Xc).

    Однако система измерения ESR-метра, похоже, не является функцией Xc. Он измеряет напряжение на конденсаторе, возникающее в результате применение очень короткого импульса тока. Этого короткого импульса недостаточно зарядить конденсатор так, чтобы измеряемое напряжение на конденсаторе Количество отведений в первую очередь зависит от Rx, который не чувствителен к частоте.А также, с «таблицами» типичного СОЭ (= Rc), которые предоставляются измерителями СОЭ I увидели, дальнейшие вычисления не нужны.

    Измеритель ESR не будет надежным с очень маленькими конденсаторами. В этом случае, они будут более полно заряжены приложенным током в то время измеритель измеряет напряжение. Даже если Rc является идеальным нулевым сопротивлением, измеритель теперь будет считывать напряжение на конденсаторе и интерпретировать его как очень высокая (возможно, зашкаливающая) СОЭ.Таким образом, его преимущество и основная цель заключаются в тестирование электролитов, которые, как правило, являются конденсаторами большей емкости.

    (Примечание: неспособность измерителя ESR проверить конденсаторы малой емкости верна. только если измеритель не различает синфазный и квадратурный напряжения, а это не так. Если бы он чувствовал только синфазное напряжение, которое возникает через Rx (т.е. синфазно с приложенным током), тогда он не будет быть чувствительным к задержанному (минус 90 градусов) напряжению, возникающему на обкладки конденсатора.)

    Все тесты, которые я проводил с небольшими конденсаторами (менее 0,001 мкФ), похоже, предполагают, что измеритель СОЭ (Боб Паркер) не различает фазу, а Боб Паркер это подтвердил. Это не большой недостаток. Цель измерителя ESR предназначен для определения вышедших из строя конденсаторов. Это больше случай с электролитами, где диэлектрическая смесь имеет тенденцию к высыханию. Конденсаторы меньшего размера обычно не являются электролитическими и поэтому обычно относительно стабильный. Неисправности последнего (напр.грамм. керамика, слюда, полистирол) с большей вероятностью будут открытыми, закороченными или негерметичными, и все это будет обнаружено приборами для измерения емкости или сопротивления.)

    (От: Роя Маккаммона ([email protected]).)

    Обратите внимание, что «эквивалентное последовательное сопротивление» не обязательно то же самое, что «последовательное сопротивление. сопротивление".

    «Последовательное сопротивление» - это просто сопротивление, соединенное последовательно с емкостью. Это то, с чем в большинстве описаний есть дельта, и с большими токами. и частоты, как вы обычно видите в импульсном источнике питания, "истинная серия сопротивление "- вот что вам нужно знать.

    «Эквивалентное последовательное сопротивление» - это сопротивление, которое вам нужно будет разместить последовательно с чистой емкостью, чтобы произвести такие же потери. Это может быть частотно-зависимый. Колпачок с резистором параллельно имеет esr. На одной частоты, вы не можете отличить колпачок от параллельного резистор и колпачок с резистором серии. Например, при 100 Гц 1 мкФ и 10 Ом последовательно имеет реактивное сопротивление 10 + J1591, как и 1 мкФ параллельно с 253K, следовательно, оба имеют ESR 10 Ом.

    Вам нужно точно знать, что делает ваш глюкометр. Лучшее, что измерение относятся к вашему использованию.

    Схема и планы простого измерителя СОЭ

    Журналы по электронике опубликовали различные схемы измерителя ESR по всему миру. годы. Уникальность в том, что можно тестировать крышки в прямом эфире. оборудование, хотя я не уверен, какое это большое преимущество:

    (От: Пита Калфа ([email protected]).)

    "В январском номере журнала" Телевидение "за 2003 год есть статья о под напряжением - в цепи электролитический измеритель СОЭ.Аккумулятор работает проект Иэна Филда основан на компараторе с высоким коэффициентом усиления TL431 с вход изолирован через оптрон. Он предназначен для живого тестирования. я еще не построил, так как я привык немного подождать и почитать о любые проблемы, которые обнаруживают другие ребята, прежде чем я попробую, но в последующих выпусках Я не слышал ни о каких проблемах ".

    Вот пара основных схем аналогового измерителя ESR:

    Марк Зениер ([email protected]) имеет СОЭ Схема измерителя настолько проста, насколько это возможно.

    Тестирование СОЭ без измерителя СОЭ

    Хотя описанные ниже методы в принципе применимы к любому конденсатор, они будут наиболее полезны для электролитических типов. Конечно, обязательно соблюдайте полярность и номинальное напряжение конденсатора. во время тестирования! Кроме того, следите за максимальным подаваемым напряжением. к другим компонентам, если вы попытаетесь проверить конденсаторы в цепи. Так должно быть достаточно мал, чтобы полупроводниковые переходы не смещались вперед (несколько десятых долей вольт макс), а полное сопротивление должно быть таким, чтобы низкое значение резисторы не курят!

    Лучшее из дешевых, если у вас есть осциллограф, будет: 99 Cent ESR Test Адаптер.

    (От: Рона Блэка ([email protected]).)

    Недорогой (по стоимости резистора) способ измерения ESR конденсатор предназначен для подачи прямоугольного сигнала через резистор, включенный последовательно с тестируемый конденсатор. Следите за формой волны на конденсаторе, используя осциллограф. При использовании разумной частоты прямоугольной волны (несколько кГц - не тот, где индуктивность цепи становится проблемой) будет треугольная форма волны с шагом во временах перехода прямоугольной волны.В амплитуда шага будет пропорциональна ESR конденсатора. Откалибруйте вещи, добавив имитирующий резистор небольшого значения ESR в последовательно с конденсатором. Это не должно ничего стоить, если у вас есть генератор прямоугольной волны, или можно построить его дешево.

    (От: Гэри К. Хенриксона ([email protected]).)

    Воодушевленный дискуссиями о достоинствах тестирования СОЭ, я заказал подлинный измеритель СОЭ. В ожидании его прибытия была обнаружена большая куча собак. накапливается в моем магазине.

    Тем временем, чтобы быстро провести этот ремонт, я построил ESR метр ', подключив кабелем выход функционального генератора (50 Ом) ко входу осциллографа и, через тройник к набору измерительных проводов.

    При закороченных измерительных проводах на экране осциллографа отображаются только милливольты. Через хороший конденсатор, всего милливольт. Через больной конденсатор много вольт. В дефектные колпачки торчали как больной палец.

    Вау, это слишком просто. Мгновенное внутрисхемное (отключение) надежное тестирование электролитические.Хотел бы я подумать об этом 50 лет назад.

    Я использовал 100 кГц и 5 В размах. Установив осциллограф на 0,2 В / дел, вы также можете проверить диоды, окруженные низкоомными обмотками трансформатора или индуктора.

    (Примечание редактора: чтобы избежать повреждения полупроводников из-за чрезмерное напряжение, используйте сигнал с меньшей амплитудой - скажем, 0,5 В размах - для внутрисхемное тестирование. Это также предотвратит большинство полупроводниковых переходов. от проведения и запутывания ваших показаний.

    (Источник: Берт Кристенсен ([email protected]).)

    Я читал различные сообщения о средствах проверки СОЭ, но пока не сомневаюсь в их ценности в электронном обслуживании, я думаю, что использование этих устройств добавляет лишний и ИМХО ненужный шаг. Мой метод диагностики возможен Электролитическая неисправность заключается в использовании только прицела. Помня, что электролиты проходят Переменного тока или сигналов через них, осциллограф должен показывать * одинаковую * форму волны на обоих стороны кепки. Если колпачок представляет собой перепускной колпачок на землю, то форма волны должна быть ровная линия с двух сторон; если это крышка муфты, форма волны должна быть одинаковой с обеих сторон.

    Есть несколько исключений, одно из которых - колпачок, который используется для формирования волны в вертикальный контур но таких приложений немного. Большинство электролитов либо муфта или байпас.

    Использование метода «моя» область видимости имеет несколько преимуществ. Главный из них - это то, что он тестирует заглушки динамически в цепи, в которой они используются, и с использованием фактических сигналов применительно к ним в реальной жизни. Метод быстрый, потому что вам просто нужно идти от одного к другому (если вы используете метод рассеивания), используя только объем прод.Но, что лучше всего, он органично интегрирует тотальный динамический подход. на обслуживание по собственным сигналам установки или их отсутствие. Если вы отслеживаете видеосхема, вы можете найти открытую крышку, открытый транзистор или неисправную микросхему с использованием того же оборудования.

    Я занимаюсь услугами более 40 лет. Большая часть моего бизнеса сегодня оказывает жесткую услугу другим сервисным компаниям.

    Но, я должен признать, что иногда я исправляю наборы, просто меняя заглушки, которые вздутый.; -}

    (От: Клифтона Т. Шарпа-младшего ([email protected]).)

    Я все еще делаю достаточно работы, чтобы однажды сломаться и купить измеритель СОЭ. (Я всегда сдаюсь и балую себя игрушками своего «ремесла»). Пока что, Тем не менее, я использую быстрый метод - осциллограф. Это похоже на это:

    1. Положительный провод осциллографа. Любой значительный AC? Если нет, переходите к следующей шапке.
    2. Переменный ток превышает примерно 5% от постоянного тока? Если нет, отметьте это место и перейти к следующей шапке.
    3. Отрицательный провод осциллографа. AC здесь примерно такой же, как на плюсовом проводе? Если так, перейти к следующей шапке. (Если этот вывод * очевидно * заземлен, пропустите этот шаг.)
    4. Зачет; стоимость примечания; перемычка примерно на такое же значение при безопасном номинальном напряжении. (Примечание: убедитесь, что обе крышки разряжены! --- Сэм)

      Установить на; положительный результат. Значительная разница? Если нет, обратите внимание на это место и перейти к следующей шапке.

    5. Заменить колпачок. Набор для испытаний. Если не в порядке, переходите к следующей шапке.
    Если это не улавливает, часто бывает быстрый обзор «отмеченных мест».Это устраняет 98% проблем с крышкой. Не исчерпывающий, не идеальный и не предполагаемый быть. Закройте крышку перед нанесением удара. Вероятно, вызывает рак у лабораторных крыс. Ваш пробег может отличаться.

    (От: Тони Уильямса ([email protected]).)

    При измерении параметра компонента всегда лучше опираться на измерение метод к какой-то эмуляции приложения, к которому параметр важен. Особенно это касается силовых компонентов, потому что значение параметра может изменяться в зависимости от условий эксплуатации.это необходимо для магнетиков, в меньшей степени для электролитов, но в любом случае это хорошая привычка.

    Держите колпачок заряженным и найдите способ нанести повторяющийся квадрат * ток * подает импульс к нему, ампер или больше каждый раз, в зависимости от ожидаемого СОЭ.

    Если у крышки нет ESR, то осциллограф на ее терминалах покажет, что каждый текущий импульс дает красивый плавный треугольник. Если в кепке есть СОЭ тогда каждому треугольнику будет предшествовать небольшая вертикальная ступенька. Если нынешний Как известно, измерение этого шага дает вам значение ESR.Ты можешь перепроверьте точность метода, увидев эффект увеличения «ESR» как R с низким значением подключаются последовательно с крышкой, от 0,01 до 0,1 Ом.

    Будьте осторожны с размещением выводов прицела, вы не хотите измерять ИК-капля в проводке.

    Если размер каждой ступеньки + треугольника мал по сравнению со стабильным напряжением на колпачок, то известный импульс разряда с постоянным I можно аппроксимировать с помощью не более чем резистор и коммутационный Fet.

    (От: Оливер Бец (list_ob @ gmx.де).)

    Если вам нужна возможность развязки, вы, возможно, захотите знать только ESR. на последовательной резонансной частоте. Это довольно просто:

    Используйте синусоидальный генератор, подключите коаксиальный кабель к его выходу на конце кабель поставить последовательно 47 Ом и подключить резистор к одному концу колпачка, аналогичным образом подключите тип извещателя (47R - кабель - извещатель) к тот же свинец. Другой конец крышки (и коаксиальных экранов) к небольшой заземляющей пластине. Детектором может быть вольтметр, осциллограф или анализатор спектра, в зависимости от вашего оборудование и резонансная частота.Анализатор спектра со следящим генератором устраняет необходимость в отдельном генераторе, упрощает измерения и позволяет для измерения даже очень малых емкостей конденсаторов.

    Настройтесь на минимальный сигнал на детекторе. С помощью прицела вы также можете проверить фазу shift (спасибо за подсказку, Winfield!), cap должен быть только резистивным (нет сдвиг фазы). Теперь можно легко рассчитать СОЭ.

    (От: Джорджа Р. Гонсалеса ([email protected]).)

    Увидев все светящиеся рекомендации по ESR-метрам на научныйВ группе новостей electronics.repair я решил разобраться в этом. Быть дешевым типа, я сначала попытался настроить свой собственный измеритель СОЭ, используя вещи, лежащие вокруг магазин: Функциональный генератор на 2 В p-p, синусоидальный сигнал 100 кГц, подключен к тройник BNC, одна сторона тройника идет к некоторым зажимам, другая сторона - к прицел, установленный на 0,1 вольт / см, развертка 10 мкс / см.

    Когда зажимы свободно свисают, след прицела почти не виден, так как он увеличивается и уменьшается на 20 см в 10 раз по экрану. С зажимом провода закорочены, я получаю около 0.3 см синусоиды. С резистором 1 Ом через провода зажима я получаю синусоидальную волну около 1 см.

    Ставлю ХОРОШИЙ конденсатор на 2 мкФ на выводы зажима, мы видим синус около 0,5 см. волна. Все тесты с различными хорошими электролитиками дают менее 1 см синуса. волна.

    Теперь мы можем просто прыгать по печатной плате, перекрывая электролитические соединения, пока мы идти вместе. Хороший электролит будет показывать прогиб не более 1 см. Многие старые с кодами дат 1970-х годов показывают 2 или 3 см. Зондирование вокруг подозрительная старая печатная плата показала, что 80% крышек дали более 2 см отклонения!

    Это не всегда плохо.Вы должны немного рассудить. Если электролит находится в цепи с высоким импедансом, такой как соединение двух напряжений каскадов усилителя, несколько Ом не повредит. Но если это обходной путь конденсатор на линии Vcc, это может быть значительным. Просто поймите, что цепь Может показаться, что он отлично работает даже с крышками с большим сопротивлением СОЭ. Я все равно обычно заменяю эти кепки, так как они будут только кататься под гору. отсюда.

    Я не могу сказать вам, сколько времени эта небольшая установка уже сэкономила мне!Раньше мне пришлось отпаивать один вывод конденсатора, воткнуть его в колпачок. мост, покрутите циферблаты, пока не добьюсь подобия баланса, или если это был плохой конденсатор, я бы потратил еще больше времени, пытаясь найти недостающий ноль. Теперь я могу просто проверить колпачки в цепи и пометить плохие большим красный магический маркер для последующей замены. Это быстро и здорово для морального духа.

    Этот метод хорошо работает с крышками в диапазоне от 1 до 500 мкФ, со средними или высокая СОЭ. Но у него недостаточно мощности, чтобы управлять БОЛЬШИМИ крышками.За это вам понадобится генератор с более низким выходным сопротивлением.

    Следующий эксперимент - подключим трансмиссию от старого дохлого ИИП, чтобы понизить выходное сопротивление генератора, чтобы мы могли протестировать эти большие конденсаторы PS. Остаться настроен ....

    Кстати, это не значит, что продажи встроенных измерителей СОЭ! Это может даже увеличивайте их, так как как только вы увидите, насколько прекрасна эта техника, вы, возможно, захотите купить специальный измеритель СОЭ.



  • Вернуться к содержанию тестирования конденсаторов.

    Электролитические конденсаторы и специальные типы

    Cool Electrolytics - номинальная температура по сравнению с ESR

    (От: Йерун Х. Стессен ([email protected]).)

    Электролитические конденсаторы любят охлаждение! Если есть что-нибудь, что эти конденсаторы терпеть не могут, это тепло. Это заставляет их высыхать.

    Электролитические конденсаторы существуют (как минимум) в двух разных температурах. рейтинги: 85 C и 105 C. Последние, очевидно, более устойчивы к температуре. К сожалению, они также, как правило, имеют более высокое ESR, чем их аналоги на 85 ° C.2 * Рассеивание ESR, 105 C type на самом деле может быть * худшим * выбором! Если жар вызван близлежащим горячим радиатор 105 C действительно лучший выбор.

    От: Ральф В. М. ([email protected]).)

    Хотя кажется правдой, что электролиты 105 C имеют примерно на 50% больше ESR, когда новый, по сравнению с аналогичными электролитами 85 C, IMO, что не имеет значения в схема. Если бы вы (могли) провести долгосрочный эксперимент и установить 85C и 105 C в той же цепи, и измерьте ESR через 1000 часов, я можно было бы ожидать увидеть ESR детали 105 C после старения / использования, теперь будет меньше чем 85 C.

    Уход, подача и хранение электролита Конденсаторы

    "Кажется, я припоминаю, как читал (или это старая женская сказка?), Что электролитические длиться дольше, если вы время от времени подаете на них напряжение. Это мне подразумевает, что редко используемые устройства следует включать время от времени, чтобы сделать их дольше, не оставив сидеть на полке. Правда или ложь?"
    (От: Ральфа В. М. ([email protected]).)

    Электролитики имеют срок хранения. Электролитики могут испортиться (т.е., высохнуть) на полку, даже если они ни разу не использовались / не включались.

    Технически «несвежий» электролит (более чем через год после того, как он был изготовлены) будут иметь чрезмерную утечку постоянного тока и должны быть должным образом переформированы перед его использованием. На практике я никогда не обнаруживал, что это проблема. 99% время (единственное исключение составляет критическая синхронизация / цепи с прямой связью; очень редко В эти дни). Самое худшее, что я даже заметил, при установке устаревшего электролитическим, заключалась в том, что цепь была немного нестабильной в течение 15 минут, но прояснилось и после этого все было в порядке и НИКОГДА не "подпрыгнуло".(все ставки отменены, если что-то настолько старое, что у него есть "усы", хотя пробовали).

    Сколько лет слишком стар? Я бы предложил это до 5 лет на полке, в практика, не должно быть проблемой. Но 10 лет несвежего МОЖЕТ расстроить ситуацию. немного.

    Технически, если вы прочитаете спецификации электролитов, вы обнаружите, что лучшая (то есть самая низкая) утечка постоянного тока не будет, пока она ДЕЙСТВИТЕЛЬНО не будет использована для не менее 10% от общего прогнозируемого срока службы (т. е. 1000 часов при 105 ° C электролитический не достигнет самой низкой утечки постоянного тока, пока он не будет использован в течение 100 часов при 105 ° C (или используется в течение 600 часов при 65 ° C; но это преобразование - другое сказка).

    На практике, IMO, огромное количество схемотехнических конструкций / типов схем в настоящее время разработаны, встроили в него достаточно допуска для выше среднего постоянного тока утечки, то есть (в наши дни) чрезмерная / дрейфующая утечка постоянного тока редко является проблемой.

    Что касается «тренировочного» редко используемого оборудования; не может повредить.

    Некоторые вопросы и ответы о выходе из строя конденсатора

    Вот вопрос из трех частей, касающихся электролитических конденсаторов. Это автомобильное компьютерное приложение.

    Проблема: электролитические конденсаторы протекают через некоторое время, вызывая компьютерный сбой.

    Вопросов:

    1. Каков физический механизм, который вызывает утечку диэлектрика?
    2. Есть ли преимущества в повышении номинального напряжения для замены крышки?
    3. Каковы плюсы и минусы замены тантала?
    (От: Азимова ([email protected]).)
    1. Тепло - враг диэлектрика, оно может пропускать много высоких частотный ток, на который он не рассчитан. Ток утечки увеличивается экспоненциально с температурой.
    2. Это снижает возможность разрыва диэлектрического перехода, который, хотя обычно самовосстановление, может стать постоянным после повторных эпизодов.
    3. Тантал хорошо работает в субмегагерцовом диапазоне. Главная проблема с ними - это когда их диэлектрик разрывается, и он подключается через При подаче достаточного тока он может потреблять фантастическое количество энергии. Обычно это приводит к взрыву конденсатора, который разбрызгивает горячий воздух. расплавленный материал вокруг.Это происходит как выстрел и тантал Пеллета - это пуля.

    Комментарии к рейтингам ESR и uF

    (От: Азимов ([email protected]).)

    Я видел очень показательный график в каталоге Sprague относительно долговечные испытания при + 130 ° C, показывающие зависимость СОЭ от времени. Получается, что для 10 мкФ cap, СОЭ фактически падает в течение первых 1500 часов или около того. Интересный Часть состоит в том, что с 1500 часов до 5000 часов стоимость увеличивается примерно вдвое.

    На другом графике результаты ограничения 47 мкФ не показывают изменений в СОЭ. в течение всего срока службы.Однако его значение мкФ падает примерно на 2,5%. Электроэнергия 10 мкФ, с другой стороны, показывает небольшое изменение емкости (менее чем 1%).

    Если мы экстраполируем эти результаты, мы сможем увидеть общую тенденцию увеличения значения ограничивают потерю емкости с течением времени, но их СОЭ остается довольно значительным постоянные, а меньшие крышки сохраняют свое значение, но их СОЭ увеличивается со временем. Таким образом, для меня это имеет некоторый смысл в том, почему эти маленькие Так пресловуты крышки 1 мкФ. Комментарии приветствуются ...

    Номинальное напряжение электролитических конденсаторов по сравнению с Надежность

    Вот некоторые из вопросов:
    "Мне интересно, есть ли проблемы с заменой колпачка с более низким напряжением рейтинг с одним из более высоких оценок.Например, конденсатор 2,2 мкФ 50 В в целом работает нормально в качестве замены крышки 2,2 мкФ 16 В, которая используется в качестве фильтр в цепи 6 или 12 вольт? Я никогда не думал дважды о делает это, но недавно видел обсуждения, в результате которых я задал вопрос будет ли электролит правильно функционировать, если он работает только при малая часть его номинального напряжения ».

    (От: Ральфа В. М. ([email protected]).)

    Я знаю, что многие люди пытаются повысить надежность, увеличивая напряжение замена электролитической.А некоторые компании вроде Sony выпускают модификацию обновляет увеличивая номинальное напряжение. И да, НЕКОТОРЫЕ (но НЕ все) электролитические производители рекомендуют увеличивать номинальное напряжение для повышения надежности ОРГАНИЧЕСКИЕ электролиты. Но на мой взгляд, я бы не стал и не буду.

    Для повышения надежности я сначала модернизирую темп. Или я мог бы выбрать обновление до электролитического низкого ESR. Иногда обстоятельства или логистика препятствуют продолжаются, и я увеличу мкФ до 200% от первоначального, ЕСЛИ это приложение для фильтрации или развязки.

    По сути, любое увеличение срока службы за счет увеличения номинального напряжения просто происходят из-за большего размера корпуса, позволяющего поддерживать температуру электролитического сердечника возможно, на 5С холоднее, т.е. снижение температуры происходит из-за большего размера корпуса будучи лучшим «радиатором». Я считаю, что увеличение номинального напряжения замена детали не позволит увеличить срок службы более чем на 50%; НО за счет большей / худшей утечки постоянного тока (большая утечка постоянного тока может не быть проблемой).

    С другой стороны, я читал некоторых производителей компонентов, которые рекомендуют увеличивая мкФ для повышения надежности, и я считаю, что в 2 раза больше оригинального мкФ приведет к улучшению как минимум на 200% (возможно, на 400%) компонентов срок эксплуатации.

    И, чтобы предвидеть возможный вопрос, например, «что, если бы вы попытались восстановить Колпачок "1,5X", который эксплуатировался при более низком напряжении по сравнению с исходным номинальным напряжением от стараясь осторожно и медленно увеличивая приложенное напряжение, чтобы восстановить диэлектрик ». Может, не знаю, никогда не проводил такой эксперимент. Как минимум, потребуется много труда на том, что стоят относительные копейки.

    (От Стива Белла ([email protected]).)

    По опыту я не вижу проблем с установкой конденсаторов чуть выше. номинальное напряжение.Я держу полный диапазон высокочастотных конденсаторов с низким ESR 105 градусов. я найди, например, когда я заменяю конденсатор 47 мкФ 35 В, он оказывается на 47 мкФ 50 В устройство. Из-за улучшений в производстве конденсаторов замена подогнанный обычно того же размера, возможно, меньше, и обычно имеет меньшую СОЭ, чем у оригинала до отказа ..

    Проблемы могут возникнуть, если кто-то установит в критическая область, такая как источник питания переключения режима монитора или видеосхема. Конденсаторы с более высоким напряжением имеют более высокое ESR, что может не подходить для схема.

    (От: Роберт Мэйси ([email protected]).)

    Электролит с более высоким напряжением имеет более высокое значение esr.

    Ток пульсаций будет одинаковым для конденсаторов и более высоких значений esr. большая мощность рассеивается в крышке, высушивая электролит и сокращая жизнь конденсатора много.

    Комментарии к старым электролитам и неисправностям Механизмы

    Часто (ну, по крайней мере, иногда) возникает вопрос: что делать с что касается электролитических конденсаторов в действительно старом оборудовании.Заменить все?

    Не вдаваясь в подробное обсуждение (см. Ниже):

    1. Общего правила нет.
    2. Оборудование, которое интенсивно использовалось и / или в жаркой среде, будет скорее всего у вас больше проблем с засохшими конденсаторами.
    3. Я бы просто проверил их и заменил те, которые сильно уменьшились в значение uF, имеют более высокое ESR или более высокую утечку после того, как им будет предоставлено время для реформа. Я как раз работал над 30-летним стробоскопом Minox. Его электролиты, кажется, быть такими же хорошими, как день, когда они были изготовлены.

      (От: Дэвида Шермана ([email protected]).)

      Я занимаюсь электроникой не менее 20 лет и изучил электронику. первоначально на старом военном снаряжении времен Второй мировой войны, которое было дешево в время. С тех пор я был дипломированным инженером и профессиональным инженером, а также заядлый сборщик мусора. К действительно старому военному снаряжению дизайнеры часто обращались к многим. расходов, чтобы избежать электролитов. Они используют большой двухсекционный дроссель и подключать маслонаполненные бумажные конденсаторы емкостью 4 мкФ к источнику питания, а не только к одному большой электролитический, потому что электролиты в то время имели тенденцию «высыхать» и терпят неудачу с возрастом.

      В ранней бытовой электронике я часто обнаруживал плохие электролиты. Первое то, что нужно сделать с этим старым материалом, - это посмотреть, не просочилось ли что-нибудь из конденсаторы. Затем включите его. В этом нет ничего необычного для что-то простаивающее, чтобы взорвать конденсатор струей пара! потом вы знаете, какой из них плохой. Сигнальные конденсаторы (связь, эмиттер / катодный байпас, и т. д.) обычно не являются проблемой, потому что на них не так много напряжения как конденсаторы питания.После замены перегоревших конденсаторов (а может, другие, которые выглядят точно так же) снова зажгите эту штуку. Если не сработает, проверьте напряжение постоянного тока на всех электролитах. Даже если ты не знаешь что они для, все они должны иметь постоянный ток правильной полярности и обычно в пределах изрядная доля рабочего напряжения, напечатанного на них. Также почувствуйте, если любой горячий. Думаю, вы уловили идею.

      Теперь по поводу утилизации старых конденсаторов. Произведенные, может быть, с 1970 года - ДАЛЬШЕ лучше, чем модели 40-х и 50-х годов, и все они заслуживают экономии, если только они из них течет слизь или резиновая заглушка выпирает (вроде как оценивая старую банку с фасолью!).Я никогда не встречал ни одного в приспособлении после 1970 года, чтобы испортиться из хранилища. Если вы хотите быть уверенным, прежде чем устанавливать его в схему, просто подайте номинальное рабочее напряжение от переменного источника питания (справа полярность, конечно) и оставьте на несколько минут. Если вы можете установить ограничение тока на поставку до низкого значения, это предотвратит потенциально липкий взрыв. На самом деле, применение постоянного напряжения - это хорошо. Это называется «формируя» конденсатор, и он создает изолирующую оксидную пленку на алюминиевая фольга.

      (От: Джона Попелиша ([email protected]).)

      В электролизерах действуют как минимум два различных механизма износа. Один из них - потеря электролита из-за утечки из емкости. Это усугубляется плохие уплотнения и нагрев, поэтому сильно варьируется в зависимости от качества оригинала упаковка и такие вещи, как температура окружающей среды и внутренний нагрев пульсацией Текущий. Если они хранятся в прохладных условиях, они могут долго оставаться влажными. более 10 лет. Второй - разрушение оксидов, и это имеет тепловая и смещающая составляющие.Тепло ускоряет ухудшение во время хранение и отсутствие напряжения смещения также ускоряют потерю. Я всегда очень сильно затыкаю старое оборудование в вариак, когда я в первый раз поднимаю его, и больше не применяю чем примерно 70% сетевого напряжения на некоторое время, и проверьте, не нагреваются ли колпачки. Если все выглядит хорошо, я буду медленно поднимать линию до полного напряжения примерно час. Это позволяет частично восстанавливать оксиды без катастрофического термического воздействия. подъем. Мне не приходилось заменять колпачки оптом, если надежность не была очень высокой. важно (где более поздняя неисправность будет намного дороже, чем все конденсаторы).

      Электролитические колпачки имеют одну металлическую пластину и одну жидкостную пластину. Диэлектрик между ними находится очень тонкий слой оксида, который образуется на металлической пластине. после протравливания, чтобы сделать его поверхность очень губчатой ​​и пористой. Этот процесс травления увеличивает площадь поверхности металла во много раз (увеличение емкости, пропорциональной площади поверхности), но означает что оксид образуется на очень шероховатой поверхности. Итак, часть оксида обернуты вокруг очень острых краев и точек.Это химически менее стабильная ситуация по сравнению с оксидом, образовавшимся на гладкой поверхности или внутри пустой. То же самое для оксида, образованного по границам зерен металла. Со временем некоторые этого оксида либо отламывается, либо трескается, либо он превращается в атомы металла и кислорода, в результате в изоляционном слое образуются тонкие пятна.

      Если крышка хранится со смещением постоянного тока, эти тонкие точки потребляют ток, который высвобождает атомарный кислород из электролита, который повторно окисляет слабые пятна по мере их образования. Если он хранится без приложенного напряжения, все эти пятна нужно реформировать сразу при сдаче шапки в сервис.Это заставляет их протекать чрезмерный ток, выделяют много газа и выделяют тепло. Если утечка достаточно плохо, крышка может самоуничтожиться. Если большие и дорогие кепки, особенно высоковольтные, будут введены в эксплуатацию после продления хранения, их можно более изящно преобразовать, приложив напряжение последовательно с токоограничивающим сопротивлением. И они должны быть проверены на приемлемость ток утечки при номинальном напряжении перед использованием. Я думаю современный Ожидается, что электролитические крышки прослужат около 10 лет при хранении в прохладном месте.Выше температуры сокращают их жизнь.

      Если бы вы собирались реформировать множество похожих крышек, вы могли бы создать регулируемый источник постоянного тока, который имеет как регулировку напряжения, так и ограничение тока, можно установить значения, подходящие для крышек разного размера. Для одного или двух я использовали Variac перед простой нерегулируемой подачей. Дело в том, чтобы позволить некоторому формующему току течь, но ограничить его до меньшего, чем то, что могло бы вызвать заметный подъем температуры в шапке. Для маленькой трубчатой ​​крышки это на порядка десятой ватта.Разделите это на приложенное напряжение, и вы иметь некоторое представление о необходимом текущем пределе. Для больших бейсболок (размером с кулак) вы может позволить внутреннему рассеиванию приблизиться к ватту. Эти уровни мощности не поднимет температуру крышки, чтобы вы заметили это своим пальцами (хотя они могут вызвать довольно ощутимые горячие точки на небольших области в шапке).

      (От: Dbowey)

      Насколько я помню, формирование электролитов состоит в том, что ступенчатое во времени напряжение был применен.Таймер был мной, и я увеличил вариакционный выход до мощности. поставка в течение одного-двух дней, начиная с 10% номинального напряжения и в итоге получаем 100%.

      (От: Джека Шидта ([email protected]).)

      Это хорошо работает. Электролитические крышки NOS всегда должны быть выполнены до к использованию. Часто для старого снаряжения необходимо использовать NOS или использованные колпачки из соображений экономии. или доступность.

      Поскольку я много чиню ламповое оборудование, я построил небольшой изолированный тройник. легко поставить 450V для подачи электролита.Я использовал весь новый майлар колпачки.

      Я немного изменил вашу процедуру, установив тройник на рабочий напряжение на крышке без нагрузки, подключив резистор 2 М или около того к колпачок и подключите его к источнику питания.

      Для действительно больших конденсаторов (1000 мкФ +) я использую несколько сотен К; ты хочешь приложенный ток должен быть больше, чем средний ток утечки хорошего конденсатора.

      Периодически проверяйте напряжение крышки с помощью DVM или VTVM, отключая измерительные щупы сразу после измерения.Если вы используете высокое напряжение, низкое транзистор утечки в качестве эмиттерного повторителя, счетчик можно оставить подключенным всегда. Я рекомендую это.

      Часто вы видите, что более старая крышка достигает определенного напряжения, а затем падает. резко, поскольку его диэлектрик разрушается, процесс повторяется. Их следует выбросить, так как диэлектрик явно имеет тонкие пятна и будет выходят из строя.

      Некоторые полностью зарядятся через несколько часов [t = RC], некоторые через несколько дней и некоторые никогда не отрываются от земли.Выбросьте те, которые не заряжаются.

      Что это за штриховые линии на концах электролиза? Конденсаторы?

      Они предназначены для того, чтобы направить мусор в известном направлении, если конденсатор превратиться в бомбу. Действительно :-).

      Тем не менее, взрывающиеся конденсаторы не все ТАК распространены в правильно спроектированных оборудование .... (Ну, кроме программатора СППЗУ, у которого был танталовый электролитик установлен задом наперед на заводе. Через полгода - К-Блам!)

      (От: Гэри Вудс (gwoods @ wrgb.com).)

      Если вы посмотрите в каталог DigiKey, там подробно описан «Vent Test», в котором электролитический колпачок определенным образом перегружен, и баллончик не выталкивается материал * только * через эту надрезанную часть. Похоже на материал для еще одна городская легенда; как поставщик, который тщательно проверял каждую входящую предохранитель на срабатывание за заданное время при заданной перегрузке. Конечно, люди, пытающиеся * использовать * эти предохранители, не оценили, насколько хорошо они прошли эти тесты!

      Вы можете сделать тест вентиляции, подключив электролит к своей «суицидальной пуповине». и подключить его к сети 110 В переменного тока.Развлекательный. (Я НЕ рекомендовал вам делать это, и я НЕ несу ответственности!)

      Изготовление неполяризованных конденсаторов из нормальных Электролитические

      Вы можете найти неполяризованные электролитические конденсаторы в некотором оборудовании - обычно Телевизоры или мониторы, хотя некоторые из них также появляются в видеомагнитофонах и других устройствах. Большой их также можно найти в приложениях для запуска двигателей. Обычно это делают необходимо заменить на неполяризованные конденсаторы. Поскольку поляризованные типы как правило, намного дешевле, производитель использовал бы их, если бы возможный.

      Для конденсаторов небольшой емкости - скажем, 1 мкФ или меньше - неэлектролитический тип будет очень полезен. скорее всего будет удовлетворительным, если его размер - они обычно намного больше - не проблема.

      Существует несколько подходов к использованию электролитических конденсаторов с нормальной поляризацией. построить неполяризованный тип.

      Ничто из этого не является действительно хорошим, и получение надлежащей замены могло бы будь лучшим. В нижеследующем обсуждении предполагается, что 1000 мкФ, 25 В нужен неполяризованный конденсатор.

      Вот три простых подхода:

      1. Подключите два электролитических конденсатора с удвоенным номиналом мкФ и не менее равное номинальное напряжение при последовательном включении:
                           - + + -
                 о ----------) | ----------- | (----------- o
                         2000 мкФ 2000 мкФ
                           25 В 25 В


        Неважно, какой знак (+ или -) находится вместе, если они совпадают.

        Повышенная утечка в обратном направлении приведет к увеличению заряда отцентрируйте узел так, чтобы колпачки были смещены с соблюдением правильной полярности. Однако иногда некоторое обратное напряжение все же будет неизбежно. Для сигнальных цепей, это, вероятно, приемлемо, но используйте с осторожностью в источник питания и приложения высокой мощности.

      2. Подключите два электролитических конденсатора удвоенным номиналом мкФ и не менее равное номинальное напряжение с обратной связью. Чтобы свести к минимуму любые значительные обратное напряжение на конденсаторах, добавить пару диодов:
                       + --- |> | ---- + ---- |
          Обратите внимание, что изначально источник будет видеть емкость, равную полной
          емкость (не половина).Но очень быстро две крышки зарядятся до
          положительные и отрицательные пиковые значения входа через комбинацию через
          диоды. В установившемся режиме диоды вообще не будут проводить и
          поэтому будет так, как если бы их не было в цепи.


        Однако при переходных процессах в цепи будет некоторая нелинейность. условия (и из-за утечки, которая приведет к разрядке конденсаторов) так что используйте с осторожностью. Диоды должны пропускать пиковый ток. без повреждений.

      3. Подключите последовательно два конденсатора емкостью в два раза больше мкФ и смещайте центр. точка от положительного или отрицательного источника постоянного тока выше максимального сигнала ожидается для схемы:
                                 +12 В
                                   о
                                   |
                                   /
                                   \ 1K
                                   /
                           - + | + -
                 о ----------) | ----- + ----- | (----------- o
                         2000 мкФ 2000 мкФ
                           35 В 35 В


        Сопротивление резистора должно быть высоким по сравнению с сопротивлением привода. цепь, но низкая по сравнению с утечкой конденсаторов.Конечно, номинальное напряжение конденсаторов должно быть больше, чем смещение плюс пиковое значение сигнала в обратном направлении.

      О танталовых конденсаторах

      (От: Ральфа В. М. ([email protected]).)

      Во-первых, вам необходимо определить / указать конкретный тантал, который вы говоря о. Есть как ТВЕРДЫЙ, так и ОРГАНИЧЕСКИЙ тантал. Если это знакомый стиль эпоксидной смолы слезоточивый корпус, это прочная разновидность; любой другой пакет может быть твердым или органическим (и это НЕ одно и то же).

      Да, твердые танталы могут взорваться. Но это либо редкость в случае изготовленное оборудование в исходном состоянии ИЛИ модифицированное кем-то, схема и выбрана / выбрана неправильно. Твердые танталы ОЧЕНЬ непереносимы скачков / скачков; НО органические электролиты толерантны к скачкам / скачкам напряжения; (НО органические электролиты НЕ являются прямой заменой твердого тантала !!!).

      Твердые танталы ОЧЕНЬ стабильны в отношении:

      1. Значение мкФ.
      2. Чрезвычайно стабильная утечка постоянного тока.Обратите внимание, я НЕ говорил о низкой утечке; они имеют средние утечки постоянного тока по сравнению с современными электролитами.

      Твердые танталы также имеют ОЧЕНЬ низкий импеданс на низких частотах; (органический тантала нет).

      Утверждение, что твердые танталы имеют меньшие утечки постоянного тока по сравнению с Органические электролиты стали употребляться неправильно, т. е. 20 лет назад в основном быть правдой, но не сегодня. В настоящее время утечки постоянного тока в Solid тантал похож на средний органический электролит; есть некоторые органических электролитов, которые имеют примерно на 50% МЕНЬШЕ утечки постоянного тока (после допуска от 2 до 5 минут "разогрева"), (НО твердые танталы имеют ОЧЕНЬ стабильный постоянный ток протечки, и НЕТ "прогрева").

      Суперкапс и ультракэп

      (От: Николаса Бодли ([email protected]).)

      В течение последних 2 недель или около того (текущая дата: 11 августа 1997 г.), вероятно под влиянием статьи в EE Times, я настроил Excite на поиск «суперконденсаторов». и «ультраконденсаторы». Я обнаружил, что когда вы используете "More Like This" option 'достаточно, он дает те же результаты.

      Во всяком случае:

      То, что я обнаружил, было захватывающим для старика. Конденсаторная технология - это теперь в точке, где он может выполнять выравнивание нагрузки, чтобы продлить срок службы аккумуляторы электромобилей (EV).Высокая мощность, необходимая для разгона электромобиля может быть обеспечен ультраконденсатором. Ультракап. также может поглощать энергию для рекуперативного торможения, чтобы ограничить в противном случае очень высокую зарядку ток на аккумулятор.

      Попутно был отмечен экспериментальный электромобиль Mazda, в котором используются колпачки. это способ; его зовут, хотите верьте, хотите нет, Бонго Френди. Без шуток. (У меня есть коллекция из 7 или 8 других таких имен ...)

      Упоминались конденсаторы на 1800 фарад на 2.3В. Ага, мы сейчас находимся в эра килофарадов, ребята! Конденсаторная батарея состояла всего из 80, в группы по два человека параллельно, 40 групп последовательно.Общее напряжение 92.

      Другие характеристики отмечены попутно:

      Ультракэпс. сейчас находятся в диапазоне от 0,1 до 8 кВтч (киловатт-час).

      Некоторые из них сделаны из углеродных аэрогелей (это не новость ...)

      Maxwell имеет 8-элементный блок, рассчитанный на 24 В, биполярный, 4,5 Втч / кг. Тоже самое у компании также есть монополярный элемент (монополярный?) номиналом 2300 F, 3 В; 5 Втч / кг. Он может обеспечить более 100 А!

      Некоторые ультраконденсаторы, по-видимому (почти наверняка) не используют электрический двойной послойная технология.3; отлично работает при температурах до -30 C, и может управлять мощностью более 7кВт / кг. Саморазряд через недели.

      Я нашел эту информацию. совершенно захватывающе. Когда я получаю достойную работу, я приобретаю себе 100F Elna.

      Кстати, вы слышали, что цифровой мультиметр использует суперконденсатор. за власть? я думаю цифры таковы, что 3-х минутная зарядка проработает 3 часа.

      Что это за конденсаторы X и Y в линии переменного тока? Вход?

      «Недавно я заметил, что в конденсаторах используются так называемые« X »и« Y »конденсаторы. входная силовая часть блоков питания.Когда я изучил это дальше, Я обнаружил, что есть разные степени X и Y - X1, X2, Y1, Y2 и т. Д. Очевидно, это связано с кодексом или регулирующим органом.
      1. Каково определение или использование различных классов (X1, X2 и т. Д.)
      2. Где регулирующие органы говорят, что мы должны использовать различные типы.
      3. Что является хорошей методикой проектирования для фильтрации шума SMPS с использованием эти устройства и др. "
      (От: Пола Касли ([email protected]).)

      Крышки класса X предназначены для повсеместного использования.Бейсболки класса Y предназначены для линия на защитное заземление. Эти колпачки сконструированы так, чтобы «самоочищаться». То есть, если в устройстве возникает короткое замыкание, энергия, рассеиваемая в короткое "сдувает" короткое. Типичный линейный входной фильтр будет иметь один колпачок класса X от линии к нейтрали или от линии к линии и Цоколь класса Y от каждой линии до земли или от линии до земли и нейтрали К земле, приземляться. Никакие регулирующие органы не требуют их использования. Однако вы можете обнаружите, что они вам нужны, чтобы соответствовать нормам EMI / EMC и соответствовать вашим собственным Требования к восприимчивости к электромагнитным помехам / электромагнитной совместимости.UL, CSA, VDE и другие меры безопасности агентства потребуют, чтобы вы использовали соответствующие компоненты для обеспечения безопасности стандартов (что всегда является хорошей практикой) и получить разрешение на используйте их маркировку безопасности. Что касается точных различий между типов (X1, X2, Y1, Y2), я предлагаю вам связаться с производителями крышек, такими как Vishay-Roederstein за их каталоги и прикладные книги.

      Конденсаторы для фотовспышки

      Они встречаются не только в электронных вспышках и стробоскопах, но и в импульсных. источники питания для лазеров и другие приложения для быстрого разряда.Они созданы для быстрой разрядки с минимальными потерями и без самоуничтожения. Таким образом, ESR и индуктивность очень низкие, а внутренняя структура настроена на выдерживают очень высокие пиковые токи (сотни или тысячи ампер).

      Обычными из фотовспышек являются электролитические конденсаторы, но в более специализированных приложениях могут быть другие типы, которые могут иметь много меньшая длительность импульса.

      Обратите внимание, что конденсаторы для фотовспышки могут иметь посредственные температурные характеристики, например 55 ° C вместо 70-105 ° C, которые обычно встречаются у потребителей электронное оборудование.Таким образом, они могут не подходить для использования в качестве службы. Замена деталей для общей электроники даже при мкФ и напряжении рейтинги совпадают.



    4. Вернуться к содержанию тестирования конденсаторов.

      - конец V2.44 -

  • Емкость: единицы и формулы - стенограмма видео и урока

    Уравнения емкости

    Определение емкости дается следующим уравнением: емкость C , измеренная в фарадах, равна заряду Q , измеренному в кулонах, деленному на напряжение В , измеренное в вольтах.Так, например, если вы подключаете батарею 12 В к конденсатору, и эта батарея заряжает конденсатор 4 кулонами заряда, она должна иметь емкость 4/12, что составляет 0,33 фарада.

    Уравнение, определяющее емкость

    Если бы конденсатор имел большую емкость, он бы накапливал больше заряда при подключении к той же батарее. Из этого уравнения мы можем видеть, что емкость измеряется в кулонах на вольт.Таким образом, он представляет, сколько кулонов заряда будет храниться в конденсаторе на один вольт, который вы приложите к нему.

    Хорошо, но что физически заставляет конкретный конденсатор иметь другую емкость? От чего зависит, сколько заряда в нем хранится? Это основано на реальных физических характеристиках конденсатора. Итак, у нас есть другое уравнение для емкости, которое выглядит так:

    Уравнение, основанное на физических характеристиках конденсатора

    Емкость конденсатора с параллельными пластинами, простого конденсатора, состоящего всего из двух параллельных пластин, разделенных расстоянием, d , равна относительной диэлектрической проницаемости материала между местами, K , умноженной на диэлектрическая проницаемость свободного пространства, эпсилон-ноль, которая всегда равна 8.-12, умноженное на площадь пластин, A , измеренное в квадратных метрах, разделенное на расстояние между местами, d , измеренное в метрах.

    Большая часть этого довольно очевидна, но K , относительная диэлектрическая проницаемость так называемого «диэлектрического» материала между пластинами обычно равна 1 или больше. Если между пластинами ничего нет, K = 1; если между пластинами воздух, то K в значительной степени все равно равно 1; и если это другой материал, это будет число больше единицы, в зависимости от конкретного материала.

    Итак, это наши два основных уравнения для емкости, и, как обычно, пришло время попробовать их в примере задачи.

    Пример расчета

    Допустим, у вас есть конденсатор площадью 0,1 квадратный метр с пластинами на расстоянии 0,01 метра друг от друга, и между пластинами есть воздух. Если подключить к батарее 9В, сколько заряда останется на пластинах?

    Ну, прежде всего, давайте запишем то, что мы знаем. Площадь равна 0,1 метра в квадрате, поэтому A = 0.1; пластины расположены на расстоянии 0,01 метра друг от друга, поэтому d = 0,01; и между пластинами находится воздух, поэтому K приблизительно равно 1. У вас также есть напряжение, поэтому V = 9 вольт, и нас просят найти заряд, Q , поэтому Q равно знаку вопроса . Мы пока не можем решить для Q , потому что у нас есть V , но у нас нет C . Итак, нам нужно использовать другое уравнение, чтобы сначала найти емкость C .

    Подставляя числа в это уравнение, мы получаем, что емкость равна 1, умноженному на 8.-10 кулонов. Вот и все - вот наш ответ.

    Краткое содержание урока

    Конденсатор - это компонент, который накапливает заряд (накапливает электрическую энергию) до тех пор, пока он не заполнится, а затем высвобождает его всплесками. Есть много причин, по которым вы можете захотеть это сделать. Вы можете хранить заряд в конденсаторе на случай потери внешнего питания, чтобы устройство не умерло мгновенно, что позволило завершить процессы восстановления. Вы можете захотеть, чтобы схема получала регулярный «импульс» энергии каждые x промежутка времени.Вы найдете конденсаторы практически в любом электронном устройстве: компьютерах, телевизорах, автомобильных стартерах - что угодно.

    Емкость - это мера способности конденсатора накапливать заряд, измеряемая в фарадах; конденсатор с большей емкостью будет накапливать больше заряда. Определение емкости дается следующим уравнением: емкость C , измеренная в фарадах, равна заряду Q , измеренному в кулонах, деленному на напряжение В , измеренное в вольтах. Емкость зависит от физических характеристик конденсатора.-12, умноженное на площадь пластин, A , измеренное в квадратных метрах, разделенное на расстояние между местами, d , измеренное в метрах. Значение K равно 1 для пустого пространства и довольно близко к 1 для воздуха. Эти два уравнения вместе позволяют решить множество простых задач, связанных с конденсаторами.

    Результаты обучения

    По завершении этого урока у вас будет возможность:

    • Вспомнить, что такое конденсатор, назначение конденсаторов и примеры конденсаторов
    • Определить емкость
    • Определите уравнение, обеспечивающее определение емкости, и уравнение для емкости конденсатора с параллельными пластинами
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
