Содержание

Как индикаторной отверткой найти проводку в стене: способы

Собрались повесить картину в комнате? Не спешите. В стене может проходить скрытая проводка. Нарушив ее целостность, комната по минимуму останется обесточенной. По максимуму сам хозяин дома рискует здоровьем. Об эффективных способах определения проводки рассказывают специалисты и домашние умельцы.

Рекомендации профессионалов

Профессионалы руководствуются в работе подходом «Пришел, увидел, победил». Для этого у них в арсенале имеется арсенал специальных приспособлений. Приборы помогают зафиксировать не только расположение кабеля, но и места порывов, снимать важные параметры. Бюджетные аппараты призваны найти электропроводку в стене, спрятанную неглубоко. Дорогостоящие изделия показывают глубоко залегающие провода.

Читайте также: Как определить фазу и ноль индикаторной отверткой

Если соберетесь купить детектор кабеля, выберите один из следующих качественных:

  1. Е-121 отечественного производства, который в народе называют «дятлом».
    Глубина пробоя стены составляет 5-7 м. Хороший, надежный инструмент для бытовых нужд.
  2. Детектор, предложенный китайцами, модель MS-18. Устройство справляется с электрической проводкой, металлом и тонкой арматурой.
  3. ПОСП-1 от отечественных инженеров. Определяет, где залегает провод, его характеристики, и все благодаря переменному электромагнитному полю, которое формируется любым кабелем.
  4. Европейские датчики GVD-504A, GVD-503, GVT-92, VP-440.

Если нет профессиональных устройств

Глупо покупать тестер для фиксации местонахождения проводки, когда нужно повесить картину на стену. Поэтому воспользуйтесь такими советами домашних умельцев:

  1. Визуально предположите, где может проходить кабель. Штробы, в которых чаще всего располагают провода, заделать полностью не получится. Ощупайте поверхность стены пальцами. Этот метод не подходит при объемной декоративной отделке стен. Например, если настенные конструкции обработаны шпатлевкой или штукатуркой.
    В этом случае изучите стандартную схему размещения проводки. Она может пролегать в верхней части стены и подходить к распределительной коробке.
  2. Используйте радиоприемник. Включите любую радиостанцию и пройдитесь около стены. Если появились посторонние шумы, прерывается звук или слышны потрескивания, кабель проходит рядом.
  3. В ряде смартфонов присутствует датчик, который тоже может указать на наличие металла. Ищите телефон с магнитным датчиком. Как вариант, смастерите устройство, основными функциональными узлами которого являются телефон, источник питания от электроэнергии и транзистор. Чтобы найти кабель, достаточно прислонить поверхность изделия к стене. Как только кабель будет обнаружен, появится соответствующий сигнал.
  4. Вооружитесь катушкой с сопротивлением 500 Ом магнитного кабеля. Изделие подсоединяют к микрону и выставляют самую большую громкость. Кабель, расположенный внутри стены, издает звук. Это означает – электропроводка совсем близко.
  5. Если любите чинить телефоны, радиоприемники, транзисторы, вам придется по вкусу идея создать уникальный агрегат для определения месторасположения провода в стене своими руками. Для корпуса выбирают пластиковую коробку, подойдет от лампочки. По любой из сторон пройдитесь куском алюминиевого скотча. Отрез скотча в данном случае становится антенной. Встройте аккумуляторы на 4-5 ватт. В корпусе сделайте отверстия и установите туда лампочку. Далее монтируйте транзистор с высокой чувствительностью. Подсоедините антенны и аккумуляторы к скотчу. Плотно закрепите крышку. Когда проводка в стене будет найдена, вспыхнут индикаторы.

Читайте также: Как правильно выбрать перфоратор для дома

Самые простые методы

Домашние мастера не останавливаются на вышеперечисленных вариантах поиска проводки в стене. Они упростили себе задачу еще больше.

Где скрыт кабель и разрывается фаза, определяет индикаторная отвертка. Как самостоятельно найти проводку в стене индикаторной отверткой, знают умельцы:

  1. Возьмите отвертку в руки и удерживайте инструмент за оголенную металлическую составляющую.
  2. Пройдитесь с инструментом вдоль интересующей вас стены.
  3. Следите, меняется что-то в светодиоде или нет. Если да, значит, вы нашли проводку.

Индикаторная отвертка наделена существенным недостатком. Она не годится для обнаружения обрыва нуля. Поэтому умельцы советуют просмотреть смену фазировки.

Кроме индикаторной отвертки, на помощь может прийти мультиметр, или тестер простой конструкции. Возможно в гараже или в кладовке у вас завалялся полевой транзистор по типу КП103. Его вход и выход подключают к щупам, вне зависимости для чего они предназначены. Затвор выполняет роль щупа. Если нужно, деталь удлиняют.

Как работать с тестером?

  1. Тестер, или мультиметр переводят в режим замера силы сопротивления.
  2. Дальше щуп берут в руку и ведут около настенной конструкции или предполагаемого кабеля в стене.
  3. Изменения в сопротивлении определяют, где электрическая проводка оборвалась и где проходит. Мастера утверждают, что таким способом находили пролегающий кабель практически безошибочно.

Читайте также: Как правильно точить ножи в домашних условиях

Сразу три популярных варианта поиска проводки в стене, в том числе с помощью индикаторной отвертки, показаны в следующем видео:

Как найти провод в стене? Методика использования индикаторной отвертки

Если вам нужно вбить гвоздь или проделать отверстие в стене для других целей, необходимо убедиться, что в ходе проведения ремонтных работ вы не повредите скрытую проводку. Для этого потребуется предварительно найти провод в стене. По стандартам безопасности схема электропроводки предполагает укладку кабеля строго по горизонтали и вертикали. Поэтому в большинстве случаев провод располагается на плоскости электровыводов (розеток, выключателей, распаечных коробок). Но для исключения рисков повреждения слаботочных электросетей в квартире или доме лучше воспользоваться индикаторной отверткой и «прозвонить» с ее помощью определенные участки поверхности.

Принцип работы индикаторной отвертки

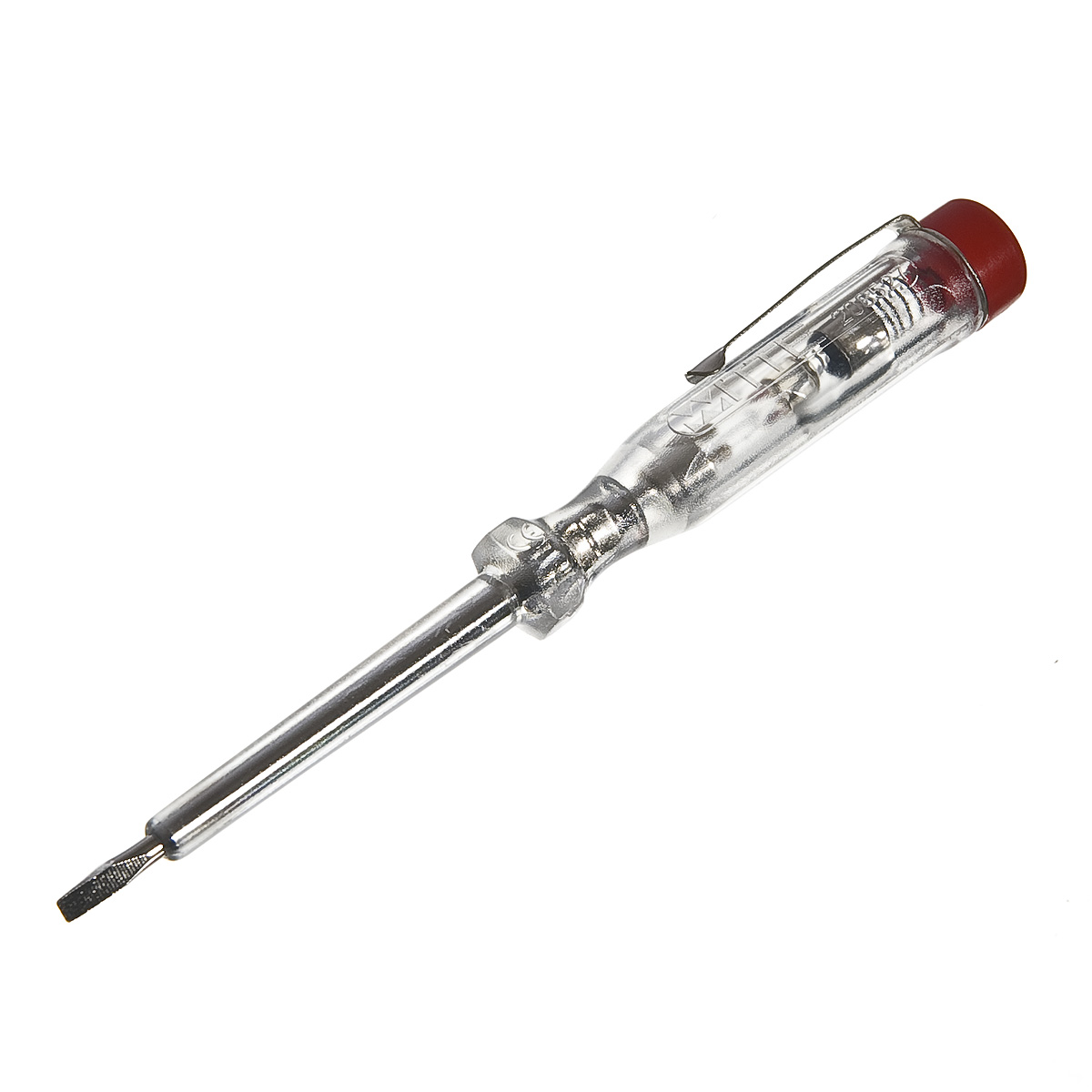

Недорогое устройство внешне напоминает автоматическую ручку или пластиковый термометр.

За колпачком отвертки-тестера скрывается плоский металлический наконечник, а на боковой грани с противоположной острому шипу стороне имеется углубление с кнопкой. Прикасаясь к контактной площадке пальцем, а концевиком к стене или проводу, можно проверить наличие или отсутствие контакта. Если сеть находится под напряжением, расположенные по центру изделия кнопки (красная, зеленая) загорятся, а сам прибор начнет издавать звуки.

Стандартная отвертка имеет 3 режима работы:

  • Контактный. Именно в таком положении индикатор используется для проверки целостности цепи в лампах накаливания или удлинителях;
  • Бесконтактный с низкой чувствительностью;
  • Бесконтактный с высокой чувствительностью.

Для поиска скрытой проводки установите бесконтактный режим, зажмите пальцем контактную площадку и проведите прибором вдоль предполагаемого места расположения кабеля. На участке стены, где уложен электропровод, устройство начнет издавать характерный звуковой сигнал, напоминающий потрескивание.

Также включится индикатор, горящий зеленым цветом. По точке, где звук становится максимально громким, можно точно найти провод в стене индикаторной отверткой. Так можно обнаружить проводку, ведущую к выключателям света или розеткам.

Для поиска скрытого кабеля около светильника необходимо включить свет. Это связано с тем, что при грамотном монтаже системы освещения электрики соединяют концы провода таким образом, чтобы при разрыве цепи стояла фаза. И только во время подачи тока на люстру или боковое бра удастся обнаружить локацию провода.

Теперь вы знаете, как найти провод в стене без прибора, которым пользуются профессиональные электрики, и как выявить скрытую проводку с его помощью. Но для обеспечения полной безопасности пользования мощной бытовой техникой лучше вызвать мастера нашей компании. Мы точно определим место расположения электрокабеля и выполним комплекс работ по навесу мебели или габаритных технических устройств. Звоните по номеру телефона +7 (903) 687-68-85 или оставляйте заявку на сайте.

На что способна индикаторная отвертка. Как найти в проводке место обрыва | Блог самостройщика

Как определить фазу индикаторной отверткой в розетке или проводке – знают все. Факт обрыва нуля проверяется тоже просто: касаемся верхнего контакта отвертки и контакта в розетке – светодиод загорается, значит «ноль» не разорван.

Аналогично проверяется обрыв в проводах, лампах накаливания, ТЭНах, которые еще не смонтированы: один контакт берем пальцами одной руки, а к другому прикасаемся отверткой с приложенным пальцем к верхнему контакту.

Проверка лампы накаливания одной рукой

Проверка лампы накаливания одной рукой

Проверяются диоды и светодиоды на работоспособность или для определения катода и анода: в одно направлении индикатор будет светиться, а наоборот – нет.

Схема распространенных вариантов индикаторной отвертки.

Схема распространенных вариантов индикаторной отвертки.

Индикаторной отверткой проверяется скрытая проводка (на небольшой глубине). Берем жало и ведем в предполагаемом месте:

Фотографии автора (с)

Фотографии автора (с)

Там, где проходит проводка – индикатор будет светиться. Индикаторная отвертка определяет провод под напряжением на глубине до 1-1,5 см. Что бы увеличить чувствительность отвертки – присоедините к ней 10-15 см провод, свернутый в катушку. Это будет антенна.

Фотографии автора (с)

Фотографии автора (с)

Таким же способом можно определить место обрыва в открытой проводке или в удлинителе. Для этого определяем в каком проводе кабеля обрыв (методом, описанным выше). К проводу подсоединяем вилку и подсоединяем в розетку по схеме «оборванный провод в фазу». Ведем индикаторной отверткой по проводу – индикатор перестанет светиться в месте обрыва. В стене обрыв определить не получится – нужны более чувствительные приборы.

Короткий ролик с описанием функций простой индикаторной отвертки.

***

Фотографии автора (с)

Подписывайтесь на канал, заносите его в закладки браузера. Впереди много интересной информации.

Как детектор скрытой проводки помогает делать ремонт

Сегодня я расскажу Вам, что такое детектор скрытой проводки. Помнится, как-то в статье Как определить фазу и ноль индикаторной отверткой, я рассказывал Вам про электрический пробник, которым, я уверен, кто-то из Вас уже давно пользуется. Не секрет, что многих самостоятельно делать ремонт останавливают такие вещи, как боязнь электричества или неуверенность в том, что можно правильно закрутить ту или иную гайку на водопроводной трубе. А кто-то боится сверлить стену, опасаясь случайно повредить скрытую электропроводку. В итоге, вроде и хочется начать что-то делать, а не получается.

Детектор скрытой проводки – чудо инструмент!

Если Вы решили затеять большой ремонт, то несомненно нужно заранее запастись необходимыми инструментами, см.: Какой инструмент выбрать. К теме электричества нужен особый подход. Помимо обычного пробника, неплохо запастись инструментом для зачистки проводов от изоляции, и иметь под рукой то, чему посвящена данная статья – детектор скрытой проводки.

Когда мы сверлим (долбим) стену, чтобы повесить полочку, установить саморез для маяка, проложить провод, закрепить зеркало, перенести розетку с одно места на другое, то мы не всегда задумываемся над тем, а что находится внутри стены. Мы просто берем перфоратор и долбим. Помню один человек мне рассказал, что вообще не делает ничего по дому сам, поскольку его как-то раз попросили просверлить дырку в стене, он это сделал и устроил короткое замыкание! Представляете, как не повезло человеку, и какой у него после этого развился комплекс “неумейки”. Но это же неправильно, такое может случиться с каждым из нас.

Правда, есть одно средство, которое в большинстве случаев избавит нас от таких неожиданностей. Речь идет о бесконтактном электрическом пробнике (или детекторе скрытой проводки). Это штука, наподобие и размером с отвертку. Прелесть пробника состоит в том, что он улавливает излучаемые электрическими проводами электромагнитные волны и подает об этом сигнал! Поскольку электромагнитным волнам стены не помеха, то поднеся такой детектор к стене, можно без труда определить: проходит где-то рядом внутри электрический провод или нет. Представляете, как это удобно! Вы решили сверлить стену и не знаете: угодите в скрытую проводку или нет. Бывают случаи, когда в Вам нужно очень много чего просверлить и продолбить, например, при установке гипрока или креплении штукатурной сетки. А тут Вы просто берете необходимый инструмент и быстро все для себя определяете.
В общем, не буду Вас больше томить, смотрите видео про то, как работать с детектором скрытой проводки:





Есть один важный момент, который дважды был опробован мною на личном опыте. Обязательно проверьте бесконтактный пробник при покупке его в магазине! Он продается запечатанным, но попросите продавца распечатать упаковку и установить батарейки, которые также входят в комплект. А дальше найдите в магазине розетку или провода, идущие от любого светильника и поэкспериментируйте. При поднесении пробника к токопроводящим проводам (розетке), на нем должна загораться лампочка, и должен быть слышен отчетливый сигнал. Если этого не происходит – берите следующий пробник и экспериментируйте. Продавцы обычно идут на встречу. К сожалению, бывает попадаются такие, которые не работают. Но это логично, т. к. представленный пробник – один из самых дешевых. Но, методом перебора, я точно находил абсолютно работающий инструмент.

После просмотра видео, уверен, Вы убедились, что детектор скрытой проводки нужно обязательно иметь в ящике для инструментов.

И еще одно видео, где идет сравнение различных видов бесконтактных пробников:



радиоприемник, мультиметр, слуховой аппарат или кассетный плеер

На чтение 7 мин Просмотров 56 Опубликовано Обновлено

Часто у неопытных мастеров вызывает сложность поиск скрытой проводки в стенах. Однако справиться с поставленной задачей можно, зная некоторые принципы работы подручных и специальных приборов.

Когда нужно отыскать скрытую проводку

Поиск скрытой проводки необходим при обрыве проводов, а также при переносе розеток

Поиск проложенного в стене кабеля выполняют в таких ситуациях:

  • Выполнение капитального ремонта с перепланировкой помещения. Чтобы не повредить провода, нужно знать место их расположения.
  • Смещение имеющихся точек питания в другие места для более удобного расположения техники, светильников.
  • Обрыв проводки в одной из зон комнаты. Здесь нужно отыскать проблемное место и устранить неполадку.

На случай полной замены старой проводки на новую также нужно отыскать кабель, чтобы не пересечься с ним при прокладке новых штроб или при необходимости уложить в имеющиеся каналы другие провода.

Польза скрытого монтажа кабеля

Скрытый метод устройства электропроводки в квартире или доме отличается от наружного тем, что все кабели не видны глазу домочадцев и гостей. Преимущества такого способа укладки заключаются в следующем:

  • После отделки штроб шпаклевкой стена готова под чистовую отделку. Мастер может устраивать дизайн комнаты на своё усмотрение.
  • Провода, уложенные в каналы, менее опасны для пользователя, чем открытый кабель. Скрытую коммуникацию невозможно повредить случайно.
  • При прокладке кабеля потайным методом используют путь от распределительной коробки, который прокладывают строго по вертикали и горизонтали. Это экономия расходов на закупку нужной токопроводниковой продукции.

Ретро-проводку и открытую укладку кабеля согласно СНиП применяют в деревянных коттеджах. Её спрятать сложно, поскольку это противоречит правилам противопожарной безопасности.

Специальные приборы для поиска кабеля

Согласно ПУЭ проводку в стене укладывают только прямо. Повороты выполняют под углом 90 градусов. Диагональные штробы и каналы делать строго запрещено. Поэтому при поиске кабеля в стене мастер, используя любые виды устройств, должен двигаться только по горизонтали или по вертикали. Это соответствует логике.

Для обнаружения проводки можно использовать такие типы специальных устройств:

  • Электромагнитные искатели. Приборы реагируют на напряжение как минимум 1 кВт внутри стен. Поэтому, чтобы найти кабель, предварительно в розетку включают любой электрический прибор. Это может быть микроволновая печь, чайник, фен. В точке расположения проводки индикатор устройства сработает.
  • Электростатические искатели. Работают при проверке по тому же принципу, что и электромагнитные — реагируют свето-, звуковым сигналом на прохождение тока по кабелю.
  • Металлоискатель. Аппарат создает электромагнитное поле при приближении к металлу. Недостаток устройства в том, что он реагирует на любой металл в стене — арматуру, саморезы, проволоку. Исправить положение можно, если применять профессиональные модели аппаратов. Они дополнительно показывают, какой тип сплава скрывается за стеной.

Современные искатели имеют несколько функций одновременно — поиск металла, определение фазы и др. Из наиболее популярных выделяют:

  • «Поиск». Работает по принципу электростатического обнаружения кабеля. Может отыскать проводку на глубине до 7 см. Имеет четыре режима чувствительности. Прибор для определения проводки в стене «Поиск» отличается бюджетной ценой и не относится к классу профессиональных.
  • «Маг-2». Это комбинированный аппарат, который работает по принципу электростатического или электромагнитного обнаружения. На найденный кабель реагирует звуковым и световым сигналом. Устройство может отыскать провода под напряжением и без него.
  • LA 1012. Это более профессиональный аппарат от китайского производителя. Здесь используется электромагнитный принцип поиска.
  • BOSH GMS 120. Высокоточное устройство из класса профессиональных. Отыскивает кабель в стене и другие металлы. Быстро определяет тип сплава.
  • Индикаторная отвертка или тестер. Не менее надежное устройство, с помощью которого можно определить и даже проверить работоспособность скрытого кабеля. Помимо того что отвертка может найти «фазу» и «ноль», отыскать токопроводящую линию, она также указывает на место обрыва кабеля в стене. Для обнаружения проводов отверткой водят вдоль панелей. В местах искомых каналов инструмент покажет светящуюся индикацию.

Желательно нагрузить сеть при работе с отверткой.

Альтернативные способы поиска

Для поиска проводки радиоприемник нужно настроить на частоту 100 кГц

Чтобы найти проводку в стене, не имея специального оборудования, можно применить банальные методы. Они основаны на простой логике или использовании подручных средств. Бывалые специалисты рекомендуют следующее:

  • Визуальный осмотр стены после демонтажа обоев. Как правило, линии расположения штроб отличаются от серых бетонных стен наличием полос штукатурки. Если все они расположены горизонтально и вертикально (что является главным условием при прокладке каналов), только под прямым углом, это и есть скрытая коммуникация.
  • Использование радиоприемника. Для этого нужно установить на устройстве частоту 100 кГц. При таких показателях приемник будет реагировать повышением шума на приближающуюся проводку. Нужно водить аппаратом вдоль стен, пытаясь отыскать искомые линии. То же можно проделать с кассетным магнитофоном или плеером. Только придётся удлинить провод, поступающий к магнитной головке. Ее придется вынуть из кассетника и дотачать проволокой. Магнитная головка здесь работает по принципу антенны.
  • Использование мультиметра. К нему желательно добавить полевой транзистор. Оба аппарата нужно правильно соединить. К стоку и истоку транзистора подводят щупы мультиметра без соблюдения полярностей. Аппарат выставляют изначально в режим омметра. К затвору стоит прикрепить кусок проволоки, которая будет выполнять роль поисковой антенны. Ею нужно водить вдоль стен и отслеживать показания на мультиметре. Любые их изменения сигнализируют о наличии скрытой проводки.
  • Применение слухового аппарата. Такой определитель нужно выставить в режим «телефон» и подать нагрузку на сеть. Устройство отыскивает проводку на частоте 50 кГц.
  • Применение компаса. Чтобы узнать, где проходит проводка в стене, можно использовать магнитное устройство. Для этого нагружают сеть (например, включают плойку в розетку) и водят компасом вдоль стены. Там, где стрелка станет отклоняться, находится кабель.

Использование перечисленных выше приспособлений дает вполне хорошие результаты.

Методы, которые не работают

Некоторые мастера, не знающие, как найти провод в стене, прибегают к самым абсурдным способам обнаружения кабеля. Таковыми являются:

  • Применение магнита. Считается, если использовать (водить вдоль панелей) однозаряженный элемент, привязанный к нити, он среагирует на проложенный в стене кабель — начнет движение по типу маятника. В кирпичных постройках такой метод нахождения точно не работает. В панельных – магнит рискует наткнуться просто на арматуру. При поиске проводки со стороны потолка способ и вовсе не сработает. Невозможно добиться колебания магнита, удерживая подвесную нить по горизонтали. Мешает гравитация.
  • Применение смартфона. Многие модели, работающие на базе OC Mac или Android, якобы можно использовать в качестве металлоискателя. Для этого даже есть специальные программы. Одной из популярных является «Metall Detector». Ее разработчики уверяют, что при помощи приложения и встроенного в сам аппарат магнитного датчика можно спокойно находить скрытый кабель. Но это не более чем игрушка, к которой не стоит относиться слишком серьезно.

Двигаться при поиске скрытого кабеля нужно всегда от распределительной коробки или розетки.

Логические умозаключения

Схема расположения электропроводки

Используя стандартные знания о расположении скрытого кабеля, мастер может спокойно отыскать проводку. При этом стоит ориентироваться на такие нормы и схемы:

  • От розетки или выключателя кабель всегда отходит вверх или в сторону большей площади стены.
  • От пола и потолка кабель всегда располагают в 15-20 см. поэтому искать линию выше/ниже не стоит.
  • От газопроводных труб, батарей, радиаторов линии и штробы согласно СНиП можно прятать минимум на 40 см в стороны.

При наличии таких знаний можно дополнить их логикой и обнаружить положение коммуникации в стене. Если мастер не хочет рисковать, лучше прозвонить профессионалам и доверить работу им.

Как пользоваться индикаторной отверткой | Полезные статьи

Для обнаружения неисправностей бытовых электроприборов или скрытой в стенах электропроводки служит индикаторная отвертка, предназначенных для определения наличия напряжения в токоведущих жилах кабеля.

Существует контактный и бесконтактный способ проверки электросети и оборудования:

• при контактном определяется фаза и ноль индикаторной отверткой либо проверяется утечка тока при нарушении изоляции;

• бесконтактным способом проводится поиск обрыва жилы внутри кабеля или обнаружение электропроводки в стенах.



Устройство и работа индикаторных отверток разного вида

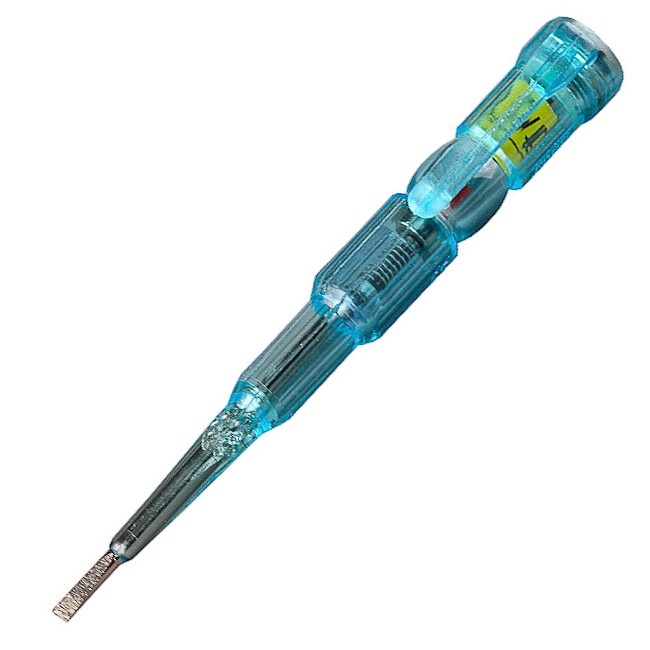

1. Отвертка с индикатором – устройство пассивного типа. Для определения наличия напряжения необходимо жалом отвертки прикоснуться к запитанной жиле кабеля, пальцем коснуться металлической контактной пластины на торце рукоятки, замыкая цепь с индикатором. Свечение неоновой лампочки, встроенной в прозрачный корпус ручки, свидетельствует о наличии фазы в жиле. Если индикатор не загорелся, то это нулевой проводник. Внимание! Из-за встроенного в схему устройства высокоомного резистора отвертка с неоновым индикатором не работает при напряжении менее 60 В, отыскать обрыв в цепи с ее помощью не получится.





2. Индикаторная отвертка со светодиодом и батарейками – устройство, при работе с которым нет необходимости замыкать цепь прикосновением к контакту на торце рукояти. Для проверки напряжения достаточно поочередно вставить жало в клеммы розетки, при обнаружении фазы напряжения в жиле кабеля светодиод засветится. Благодаря встроенному в схему биполярному транзистору и автономному источнику питания индикаторная отвертка на батарейках позволяет обнаружить скрытую проводку под слоем штукатурки или место обрыва внутри кабеля, находящегося под напряжением. Для этого необходимо взяться рукой за жало отвертки и торцевым концом рукоятки провести на минимальном расстоянии от места предполагаемого расположения проводки в стене или вдоль кабеля.





3. Электронная отвертка тестер представляет собой многофункциональное устройство, оснащенное жидкокристаллическим дисплеем, показывающим величину напряжения в цепи от 12 до 250 В, световой и звуковой индикацией, кнопкой переключения режимов работы:

• в контактном режиме тестер используется, как индикаторная отвертка с неоновым или светодиодным индикатором;

• бесконтактно благодаря высокой чувствительности электронного прибора обнаруживается индикаторной отверткой проводка под слоем штукатурки толщиной до трех сантиметров, при обнаружении подается звуковой сигнал.





Проверка индикатора перед началом работы

Для безопасной работы необходимо убедиться в исправности индикаторного устройства:

1. Визуально проверить целостность корпуса и элементов внутри него.

2. Отвертку с неоновой лампой нужно поочередно вставить в клеммы исправной розетки, проверяя работоспособность – лампа-индикатор должна загораться только при контакте с одной клеммой.

3. Светодиодную отвертку проверяют, взявшись одной рукой за жало, второй прикасаются к контактной пластине в торце рукоятки – включение светодиода сигнализирует об исправности прибора.







На что способна индикаторная отвертка. Как найти в проводке место обрыва

Категория:
Дом

Как определить фазу индикаторной отверткой в розетке или проводке – знают все. Факт обрыва нуля проверяется тоже просто: касаемся верхнего контакта отвертки и контакта в розетке – светодиод загорается, значит «ноль» не разорван.

Аналогично проверяется обрыв в проводах, лампах накаливания, ТЭНах, которые еще не смонтированы: один контакт берем пальцами одной руки, а к другому прикасаемся отверткой с приложенным пальцем к верхнему контакту.

Проверяются диоды и светодиоды на работоспособность или для определения катода и анода: в одно направлении индикатор будет светиться, а наоборот – нет.

Индикаторной отверткой проверяется скрытая проводка (на небольшой глубине). Берем жало и ведем в предполагаемом месте:

Там, где проходит проводка – индикатор будет светиться. Индикаторная отвертка определяет провод под напряжением на глубине до 1-1,5 см. Что бы увеличить чувствительность отвертки – присоедините к ней 10-15 см провод, свернутый в катушку. Это будет антенна.

Таким же способом можно определить место обрыва в открытой проводке или в удлинителе. Для этого определяем в каком проводе кабеля обрыв (методом, описанным выше). К проводу подсоединяем вилку и подсоединяем в розетку по схеме «оборванный провод в фазу». Ведем индикаторной отверткой по проводу – индикатор перестанет светиться в месте обрыва. В стене обрыв определить не получится – нужны более чувствительные приборы.

Короткий ролик с описанием функций простой индикаторной отвертки.

***

Фотографии автора (с)

Подписывайтесь в раздел, заносите его в закладки браузера. Впереди много интересной информации.

  • Кто удачно будет пережидать карантин на даче?
  • Субсидия по ЖКХ – новые правила
Электромонтаж

– что я использую для проверки безопасности проводов при выполнении электромонтажных работ?

Примерно в порядке убывания безопасности (хотя профессиональный мультиметр, возможно, может быть выше, если вы будете осторожны с его использованием)

Тестер напряжения

У профессионального электрика, скорее всего, есть один из них:

Если вы планируете время от времени выполнять электромонтажные работы своими руками в оставшейся части своей жизни, вам следует подумать о покупке чего-то вроде этого.

  • Это не делает вас частью цепи.
  • На нем нет ручек или переключателей, которые можно случайно оставить в неправильном положении.
  • Не имеет съемных выводов, которые можно случайно оставить в неправильном гнезде.
  • можно легко использовать двумя руками (больше, чем обычный мультиметр)
  • Работать без батареек.
  • Это относительно недорого (<25 фунтов стерлингов в Великобритании).
  • Это крупный бренд, поэтому можно ожидать, что его конструкция будет соответствовать высоким стандартам безопасности и надежности.
  • Скорее всего, он прослужит вам всю оставшуюся жизнь.

Если проблема с деньгами, вы можете получить более дешевые версии вышеперечисленных товаров в виде фирменных товаров (например, самое дешевое устройство под брендом CPC / Farnell «Tenma» <8 фунтов стерлингов), это то, что я использую сейчас.


Тестер 2-в-1

В качестве самого дешевого варианта вы можете рассмотреть один из них:

  • Это не делает вас частью испытательной схемы
  • Работает без батареек
  • Дешево (~ 4 фунта стерлингов от продавцов eBay)

Есть недостатки

  • Сделано очень дешево.
  • Светодиодные индикаторы тусклые и плохо различимы, особенно при более низком напряжении.

Я не уверен, что полностью ему доверяю. Это, безусловно, безопаснее и лучше, чем «отвертка для проверки напряжения» (см. Ниже).

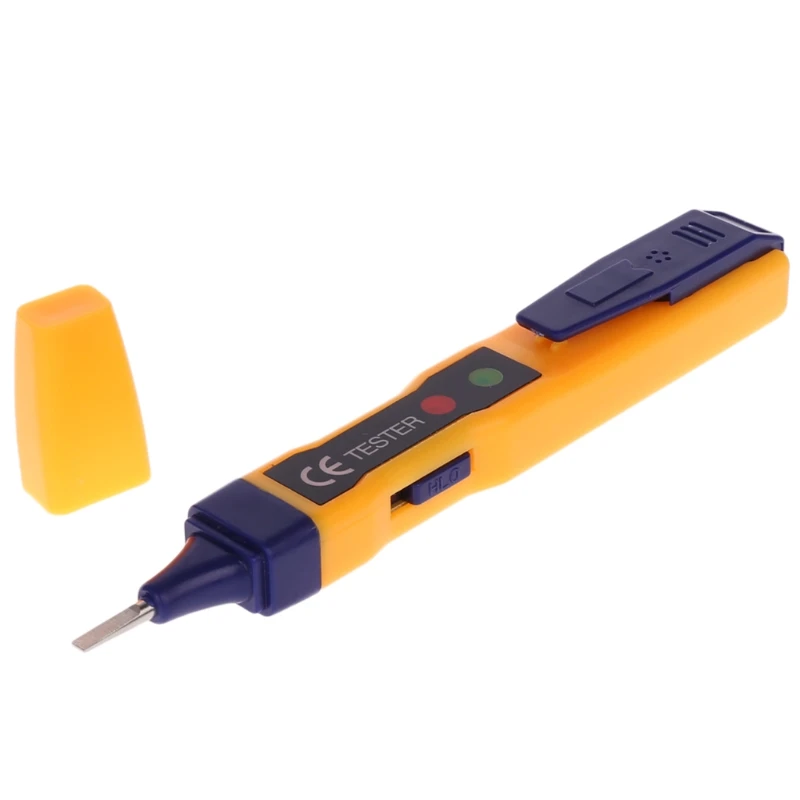

Бесконтактный датчик напряжения (NCV)

Иногда называют «детектором напряжения» или просто «детектором напряжения»

Детектор этого типа широко используется по следующим причинам

  • Недорого (на фото дороже, так как он также определяет ток).
  • Нет необходимости в контакте с проводкой.
    • Значит, вы не являетесь частью схемы.
  • Несколько элементов управления или их нет (поэтому возможно меньше ошибок)

Имеет недостатки

  • Может вводить в заблуждение и «обнаруживать» напряжение на расстоянии нескольких дюймов (или более) от проводов
  • Не очень хорошо для определения того, какой конкретный провод находится под напряжением в кабеле
  • Требуется батарея
  • Может быть неудобно для проверки правильности работы.

У того, что у меня есть, есть колесико, которое нужно поворачивать, чтобы установить чувствительность, вам нужно делать это каждый раз, когда вы его используете, и, как следствие, результат теста не обязательно такой четкий и отчетливый, как другой виды тестеров.

Некоторые электрики говорят, что детекторы NCV хороши для первоначального теста, но в целях безопасности вам следует установить контактный детектор напряжения, подобный тому, что указан в верхней части этого ответа.

См. Достаточно ли отрицательного показания бесконтактного детектора напряжения?


Мультиметр (профессиональный)

У меня есть несколько таких, купленных дешево на eBay (около 70 фунтов стерлингов).

Преимущества:

  • Это заслуживает доверия Cat-II.
  • Провода также имеют категорию Cat-II.
  • Он имеет четырехконтактную конструкцию, поэтому измерения тока физически отделены от измерений напряжения.
  • В нем есть хороший предохранитель HRC (на самом деле два).
  • Он имеет множество других защит (MOV и т. Д.).
  • Корпус достаточно хорошо спроектирован и выдерживает небольшие электрические взрывы, которые могут произойти, если вы допустите серьезную ошибку.

Удерживать

Приятной особенностью этого измерителя является то, что кнопка «Удержание» является истинным удержанием, а не просто «удержанием данных». Это полезно для тех, у кого меньше трех рук.

При истинном удержании вы можете положить мультиметр на пол (или повесить его рядом), нажать кнопку удержания, затем взять щуп в каждую руку и произвести измерение, не глядя на дисплей измерителя, вы прекращаете измерение, когда измеритель издает звуковой сигнал, вы убираете руки с проводки, затем смотрите на измеритель, чтобы увидеть, какое значение он показывает.

При «удержании данных» вы должны использовать третью руку и другую пару глаз, чтобы нажимать кнопку удержания во время чтения. На практике это может означать, что вы держите оба датчика одной рукой, отводите взгляд от того, что ваши руки делают рядом с проводкой (опасно), и нажимаете кнопку удержания.

Итак, первый (более редкий) тип “удержания” полезен, а второй – нет.

Низкий

Проблема с использованием мультиметров для проверки напряжения заключается в том, что они обычно имеют высокий импеданс, обычно 10 МОм, и могут регистрировать «паразитные напряжения».Это наведенные напряжения, вызванные близостью проводов. Это не опасные напряжения, поскольку не может подаваться значительный ток. индуктивно в типичной домашней электропроводке. Некоторые измерители имеют настройку Low-Z, предназначенную для предотвращения этого артефакта измерения.

Недостатки

Как и все мультиметры, имеет ряд существенных недостатков

  • Вы можете случайно попытаться измерить напряжение с проводами, подключенными к розеткам (некоторые измерители имеют функцию предупреждения о розетке, чтобы предупредить об этом)
  • Вы можете случайно попытаться измерить вольты, установив ручку в неправильный диапазон (возможно, вы думаете, что провода безопасны, когда это не так).

Мультиметр (дешевый)

У меня есть несколько таких дешевых мультиметров.

Несмотря на то, что этот, по-видимому, имеет категорию Cat-II, я предпочитаю не использовать его для тестирования на 120/240 В.Потому что

  • Корпус не предназначен для хранения электрической дуги.
  • Предохранитель – это дешевый предохранитель, а не предохранитель с большой разрывной способностью.
  • Имеет 3-розеточную конструкцию. Одна и та же розетка используется для напряжения и тока.

Все это означает большую вероятность неприятной травмы в случае ошибки.


Отвертка для проверки напряжения

У большинства людей есть один из этих

Нижний тип содержит только небольшой резистор 1/4 Вт и неоновый индикатор.

Верхний тип питается от батареи и может использоваться для различных целей: напряжение сети, проверка целостности, обнаружение обрыва кабеля и т. Д.

Оба они принципиально небезопасны, потому что

  • Они делают вас частью испытательной цепи 120/240 В.

Это плохо. Хотя они дешевые и ими пользуются миллионы людей. Купите тестер 2-в-1, если проблема с деньгами.


Сводка средств тестирования

Используйте проверенный простой измеритель напряжения, действительно достойный мультиметр или тестер типа 2-в-1.Детектор NCV полезен для начальных испытаний, но будьте осторожны, чтобы не слишком полагаться на него. Не используйте тестер, который делает вас частью схемы, и не используйте дешевый мультиметр.


У большинства домашних мастеров есть обычные отвертки, плоскогубцы, кусачки и инструменты для снятия изоляции. Может быть безопаснее покупать изолированные инструменты, предназначенные для защиты при работе с электропроводкой переменного тока 120/240 В.

Существуют различные организации по стандартизации, по которым производители тестируют свои продукты. В Европе обычно ищут инструменты с рейтингом VDE.В США, я думаю, это эквивалент UL. Это должно быть проштамповано на инструменте (но будьте осторожны с дешевыми инструментами без торговой марки или других производителей, сделанными в странах, которые имеют плохую репутацию по подделке таких знаков)

Изолированная отвертка

Часто в их недорогой набор входит отвертка для проверки напряжения (см. Выше), которую я предлагаю выбросить.

Изолированные кусачки / устройства для снятия изоляции

Обратите внимание, что этот сочетает в себе функции обрезки проводов и снятия изоляции

Плоскогубцы изолированные

Обратите внимание, что изоляция рассчитана на 1000 вольт, а на ручках есть выступающие ограждения, которые не позволяют пальцам скользить по металлическим проводящим частям.


Испытательное оборудование имеет маркировку Cat-II и т. Д. –

Итак, Cat-II подходит для большинства электромонтажных работ в доме – замены осветительной арматуры, выключателей и розеток. Для работы внутри главного электрического щита или рядом с ним больше подходит Cat-III.


См. Поражение электрическим током – я был глуп, неудачник или и то, и другое?

Основные принципы

  • отключите цепь с помощью автоматического выключателя на главном электрическом щите.Разумно пометить, заклеить или даже заблокировать выключатель автоматического выключателя, чтобы кто-то другой не включил его, пока вы работаете с проводкой.
  • держите руки подальше от оголенного металла (проводов и т. Д.). Вот почему у хороших пробников есть выступающие защитные кожухи для пальцев и щитки на концах пробников.
  • проверьте и еще раз проверьте, что ваше испытательное оборудование
    • выводы вставлены в соответствующие розетки
    • Ручки
    • установлены на соответствующие диапазоны
    • Прочие характеристики испытательного оборудования настроены соответствующим образом
  • После того, как тест подтвердит, что провод обесточен, проверьте, не вышло ли оборудование только сейчас.Перед тем, как приступить к подключению, проверьте его на известном источнике под напряжением.

Третий пункт выше – почему мультиметры не идеальный тестер для работы на 120/240 В.

Выявление и устранение проблем с домашней проводкой

По оценкам Международного фонда электробезопасности (ESFI), ежегодно из-за проблем с электричеством возникает более 51 000 домашних пожаров. В среднем каждую неделю подвергается воздействию около 1000 домов. Большинство этих проблем возникает из-за какой-либо проблемы, такой как старая, плохо установленная или неисправная проводка.Проблема с электропроводкой должна быть немедленно устранена; но как именно выглядит неисправная или плохая проводка? Вы можете решить эту проблему самостоятельно или вам потребуется профессиональная помощь? Насколько опасна плохая проводка?

В этом руководстве читатели узнают о некоторых типичных симптомах неисправной проводки. Вы узнаете, как определять и решать общие проблемы, связанные со старой проводкой. Мы обсудим разницу между алюминиевой и медной проводкой и вопросы безопасности, о которых должен знать каждый домовладелец.

В вашем доме могут быть общие проблемы с электропроводкой, о которых вы можете даже не знать. Вот как лучше заметить признаки неисправной проводки и шаги, которые можно предпринять для ее устранения.

Признаки проблем с электропроводкой

Многие домовладельцы удивляются, узнав, что в их домах могут быть внешние признаки неисправной проводки. Однако, если вы не знаете, каковы симптомы или что искать, их можно легко проигнорировать или просто пропустить. В этом разделе мы исследуем и объясним некоторые из этих распространенных симптомов, их причины и способы их устранения.

Если ваш дом демонстрирует некоторые следующие характеристики, у вас, вероятно, есть проблема с проводкой, которую необходимо решать как можно скорее. Вот что нужно искать.

Горячие точки

Одна относительно распространенная проблема, особенно в старых домах, – это нагретые электрические розетки. Следует понимать, что электрическая розетка никогда не должна быть горячей; если это так, это признак того, что что-то не так и требует немедленного решения. Вот шаги, которые необходимо предпринять:

  • Отключите все, что подключено к розетке.
  • Найдите цепь, которая управляет розеткой, и выключите ее.
  • Проверить устройства, которые были подключены к розетке. Если в шнуре питания есть трансформатор, это может быть причиной перегрева розетки, хотя она никогда не должна быть горячей.
  • Дайте розетке остыть и снова включите автоматический выключатель.
  • Подключите предмет без трансформатора к шнуру питания.
  • Убедитесь, что розетка ранее не была перегружена.
  • Если розетка не нагревается повторно, проблема возникла из-за трансформатора в шнуре или из-за перегрузки.
  • Если розетка снова нагреется, выключите прерыватель и обратитесь к электрику.

Горячая розетка возникает либо из-за типа или количества подключенных к ней предметов, либо из-за неисправной проводки или неисправной розетки. Если было установлено, что предметы, подключенные к розетке, не проблема, проводку или розетку необходимо заменить.

Мерцающие огни

Мерцающий свет может быть либо незначительной проблемой, которую можно просто исправить, либо признаком более серьезной проблемы.Давайте сначала рассмотрим некоторые распространенные, более легко устраняемые причины мерцания света.

Если мерцание ограничено одной лампой или осветительным прибором, это может быть связано с тем, что лампочка не имеет прочного соединения со своим патроном. Убедитесь, что лампочка надежно закреплена. Если она все еще мигает, выключите лампочку и снимите ее. Убедитесь, что контакты не погнуты. Возможно, вам удастся подтянуть контакт в розетке. Замените лампочку и снова включите питание. Если он продолжает мигать, проблема может быть в шнуре питания или розетке.Это также может быть выключатель света, на котором со временем скопилась пыль или грязь. Быстрое включение и выключение света несколько раз может решить проблему. В противном случае, возможно, потребуется замена переключателя.

Если мигает весь свет в комнате или во всем доме, возможно, напряжение в вашем доме колеблется. Это может произойти, когда в контурах установлен сток, например, когда запускается система отопления, вентиляции и кондиционирования воздуха или электрическая сушилка. Это также может быть из-за старой, плохо закрепленной или ненадлежащей проводки в доме.В случае мерцания во всем доме лучше всего обратиться к электрику. Они могут лучше всего определить, связана ли проблема с домашней проводкой или с автоматическим выключателем.

Алюминиевая проводка

Многие дома, построенные между 1965 и 1972 годами, были построены с использованием экономичной алюминиевой проводки. Хотя алюминий является отличным проводником электричества, он также может создавать опасность пожара. Подсчитано, что алюминиевая проводка более чем в 50 раз чаще вызывает возгорание, чем медная.Хотя это звучит настораживающе, важно отметить, что проблемы возникают не из-за алюминиевой проволоки. Проблема чаще всего возникает с соединениями между алюминиевой проводкой и розетками и выключателями, и даже в коробке выключателя. Со временем эти соединения могут ухудшиться, создавая опасность.

Во многих случаях проблему можно значительно решить, если электрик заменит концы алюминиевых проводов медными. Затем медный провод надежно подключается к розеткам и переключателям, улучшая соединения и сводя к минимуму опасность возгорания.

Как определить, есть ли в вашем доме алюминиевая проводка? Самый безопасный и простой способ – проверить, где кабели проходят через чердак или подвал в коробки выключателей. Алюминиевая проводка часто обозначается AL, ALUM или ALUMINIUM.

Проблемы с алюминиевой проводкой сегодня не позволяют использовать ее в новой домашней проводке. Помимо повреждения во время установки или ремонта, он слишком легко расширяется и сжимается при нагревании и охлаждении, и, конечно же, у него есть проблемы с подключениями. Если в вашем доме вся алюминиевая проводка, ее должен проверить квалифицированный электрик.

Обжигающий запах

Одним из признаков проблемы с электричеством или проводкой, который обязательно привлечет ваше внимание, является запах гари. Первоначальный запах мог быть запахом горящего пластика или резины. Часто это запах нагревающейся или обгоревшей изоляции провода от металлической проводки. Это также может быть запах расплавленного пластика от выключателя или розетки.

Сначала вы захотите определить источник запаха, которым может быть недавно использованный выключатель или электрическая розетка.Отключите питание переключателя или розетки на автоматическом выключателе. Осмотрите место на предмет появления дыма, ожогов или следов ожога. Снимите крышку розетки или переключателя света и осмотрите ее на предмет повреждений или даже наличия пламени. Если есть сомнения, не бойтесь использовать в этом районе домашний огнетушитель. Если запах или дым не исчезнут, обратитесь в пожарную службу.

Электрические нормы и правила разработаны для сведения к минимуму потенциальных возгораний в электрических коробках. Соединения в современных домах исключительно безопасны.Проблема часто возникает в старых домах и в домах, в которых на протяжении многих лет, возможно, проводился самостоятельный ремонт или «модернизация» электрической системы. Этот ремонт часто производится без учета передовых методов или норм.

Обнаружив запах гари в доме, немедленно примите меры. Если есть сомнения в том, что проблема была благополучно решена, обратитесь к электрику и / или пожарным.

Гибкие газопроводы с неправильным заземлением

Гофрированные трубки из нержавеющей стали (CSST) и гибкие газовые линии создают некоторые особые проблемы, когда речь идет о потенциальных проблемах с домашней электропроводкой.Удары молнии и скачки напряжения могут потенциально создавать дыры в гибких газопроводах, если они не заземлены должным образом, что создает вероятность пожара и даже взрыва.

Гибкие газовые линии должны быть профессионально установлены и заземлены. Другие электроприборы не следует заземлять через гибкие газовые линии или CSST.

При профессиональной установке, правильном заземлении и соединении гибкие газовые линии и CSST доказали свою надежность и безопасность. Опять же, профессиональный электрик может проверить систему заземления в вашем доме для максимальной защиты от ударов молнии и скачков напряжения.

Незаземленный может привести к ударам

В зависимости от возраста вашего дома у вас могут быть розетки с заземлением или без него. Незаземленные розетки имеют два вертикальных паза, в то время как заземленные розетки имеют аналогичные пазы с закругленным третьим отверстием. Это третье отверстие служит портом заземления для электрического шнура. Этот порт заземления особенно важен при использовании с более крупной бытовой техникой. В случае удара молнии или скачка напряжения избыточная мощность может быть направлена ​​на землю через заземляющий провод, а не повредить прибор или систему электропроводки.Он также используется для минимизации риска ударов.

Дом только с двухконтактными розетками – признак того, что дом был построен до 1960 года. Это также признак того, что дом остро нуждается в модернизации электричества.

Свободные розетки

Существует множество потенциальных причин для незакрепленных розеток, и некоторые из них могут даже иметь разные определения. Это могут быть розетки, которые плохо удерживают контакты шнура питания, или розетки, которые физически не прикреплены к стене. Сначала вам нужно определить вашу проблему.При работе с любой настенной розеткой перед проверкой или заменой убедитесь, что питание отключено. После отключения питания вы можете безопасно приступить к поиску и устранению неисправностей.

Если проблема заключается в том, что розетка не «захватывает» или не удерживает прочно контакты шнура питания, это означает, что контакты розетки изношены или повреждены иным образом. Хотя иногда можно добиться более надежного контакта, слегка раздвинув вилки вилки на шнуре питания вручную, долгосрочным решением является замена розетки.Часто это легко исправить, просто купив новую розетку и снова подключив провода в положениях, на которых они были с предыдущей розеткой. Убедитесь, что соединения безопасны.

Если вся розетка ослаблена, ее можно исправить, затянув установочные винты в верхней и нижней части розетки, которые входят в электрическую коробку, или даже просто затянув винт крышки на розетке, которая крепится к самой розетке.

Поддельные наклейки UL

В США Underwriter Laboratories Inc.(UL) использует процесс сертификации для многих различных кабелей и проводов, используемых в электроприборах. Этот процесс гарантирует, что кабели устройства соответствуют стандартам UL и считаются безопасными. Наклейка UL на приборе является вашей гарантией того, что изделие электрически безопасно. Но что делать, если наклейка подделка?

Знак UL обеспечивает ценность, и неудивительно, что при попытке продать дешевую или некачественную продукцию знак UL может быть ненастоящим. Хотя знак UL часто наносится на наклейку, он также может быть нанесен трафаретной печатью, напечатан или иным образом прикреплен к продукту.Вот четыре способа помочь определить, является ли знак UL законным.

  • Буквы U и L должны быть написаны с заглавной буквы, а буква U немного повышена до L. В кружке справа от буквы L должна быть крошечная буква «R». В противном случае следует опасаться действительности отметка.
  • Продукт также содержит 4-6-значный контрольный номер или номер выпуска.
  • Слово В СПИСОКЕ написано заглавными буквами рядом с маленькой буквой «R» или под ней.
  • Короткая фраза идентифицирует продукт.

Если какой-либо из этих элементов отсутствует или не соответствует описанию, этикетка UL может быть поддельной, а кабели – неисправными.

Грязная проводка

Беспорядочная проводка принимает разные формы и создает множество опасностей. Беспорядочная проводка может быть внешней, сеткой из проводов, кабелей и удлинителей, проложенных по полу и ковровому покрытию. Это может не только создать опасность пожара, но и стать причиной спотыкания. Любые шнуры должны проходить вдоль стены, а не через дверные проемы. Проверьте удлинительные шнуры и кабели на износ и отсутствие надежных торцевых соединений.

Беспорядочная проводка может существовать и в стенах дома. Это особенно верно, когда дом старше и получал уведомления об обновлении на протяжении многих лет, иногда самодельные. Слишком часто при замене проводки старая проводка не удаляется. Это может вызвать замешательство, потенциальные потрясения и, возможно, даже пожары. Удаление старой проводки при ее замене – лучший способ устранить беспорядок в стене.

Существует множество творческих и эффективных способов управления кабелями и удлинителями.Помимо разнообразных продуктов для управления электропроводкой, доступных в магазинах, есть еще несколько шагов, которые вы можете предпринять, чтобы сделать свой дом более безопасным.

  • Застежки-молнии: Они эффективно удерживают кабели, удерживая их вместе и натянутыми. Поместите стяжки через каждые два-три фута, чтобы провода не отделялись друг от друга.
  • Держатели для хвостов или резинки для волос: Используйте их как резинки для удержания кабелей и шнуров вместе. Тот факт, что они покрыты тканью, сводит к минимуму истирание шнуров, уменьшая вероятность их износа.
  • Завязки: Остатки завязок из хлеба и выпечки могут быть эффективным способом избавиться от шнуров. Они бесплатны и малоинвазивны.
  • Зажимы для папок: Зажимы для папок большего размера – это оригинальный способ укладывать кабели. Проденьте провода через большую часть зажима для папок, затем закрепите его на краю стола, чтобы они оставались на месте.

Грязные кабели могут стать причиной пожара и споткнуться, а также привести к неприглядному виду. Слишком часто мы к ним привыкаем.Взгляните на свой дом свежим взглядом и устраните проблемы с кабелем, прежде чем они вызовут проблему.

Грызуны

Грызуны могут стать серьезной проблемой, когда дело доходит до домашней проводки, особенно если их не обнаруживают в течение длительного периода времени. Крысы и мыши часто ищут убежище от ненастной погоды или ищут источники пищи.

Электропроводка привлекательна для грызунов, потому что она является привлекательным материалом для строительства гнезд. Медная проводка также помогает грызунам сохранять зубы острыми.Эти факторы, в свою очередь, приводят к созданию более эффективной проволочно-жевательной машины, и цикл продолжается.

Проблемы с проводкой, связанные с грызунами, могут быть относительно очевидными. Провода будут изношенными или даже с очевидными признаками жевания. Настоящая проблема может заключаться в обнаружении пережеванных проводов в тех частях дома, где это может быть не так очевидно.

Лучший способ предотвратить проблемы с электропроводкой от грызунов – сделать дом менее привлекательным. Это включает в себя ограничение участков, куда мыши могут проникнуть.Это также связано с ограничением источников легкодоступной пищи для грызунов. Поместите продукты в пакетах или коробках в пластиковые контейнеры и надежно закройте их.

Есть также средства отпугивания мышей в виде спреев, которые можно использовать рядом с проводкой. Также можно использовать ловушки-приманки для мышей или звуковые средства отпугивания грызунов. Это может быть дорогостоящая модернизация, но для защиты проводки можно использовать металлический кабелепровод.

Важно, чтобы проблемы с проводкой грызунов решались немедленно, а если проблема серьезна, вероятно, потребуется связаться со специалистом.

Как решить типичные проблемы с проводкой

Многие проблемы с электропроводкой относительно распространены, и большинство из них могут быть решены либо домовладельцем, либо, конечно, профессионалом. Знание разницы между незначительной проблемой и существенным нарушением кода и уровней опасности, связанных с каждой из них, может помочь вам выбрать правильный путь к решению.

От перебоев и открытых распределительных коробок до заделанных проводов и отсутствия розеток GFCI – вот некоторые распространенные проблемы с электропроводкой в ​​домах и шаги, которые можно предпринять для их решения.

Зажим

Частой проблемой, которая может вызвать проблемы с электричеством в доме, является чрезмерное освещение. Каждый осветительный прибор изготавливается с максимальной мощностью. Любые лампочки, помещенные в эти светильники, не должны превышать указанные значения. Перегорание – это когда мощность лампы выше, чем у ее светильника.

Самая большая проблема с перекрытием – это тепло. Лампочка будет пытаться потреблять электричество на максимальную мощность. Когда это превышает значение приспособления, оно может нагреть приспособление и провода до точки потенциального плавления и образования дуги.Эта дуга может вызвать пожар.

Решение проблемы перекрытия лампы начинается с простого просмотра максимальной мощности любых светильников, которые вы используете, и проверки того, что мощность ламп не превышает этого номинала. Поскольку до 1985 года производители не требовали номинальной мощности, определение номинальной мощности более старых светильников может быть более трудным. В таких случаях лучше всего ограничить максимальную мощность лампы до 60 Вт.

Если вы заметили, что шнуры лампы теплые или даже горячие, это может быть признаком перехлеста.Действия по устранению проблемы следует предпринимать быстро.

Распределительная коробка открытая

Открытые электрические распределительные коробки могут быть обычным явлением в некоторых домах, обычно на чердаках или в подвалах. Эти открытые коробки обычно являются результатом поспешного обновления или ремонта. Крышка или винты могли быть неправильно размещены, или лицо, проводящее ремонт, может не полностью осознавать важную роль, которую могут играть эти крышки. Чем старше дом, тем больше вероятность того, что покрывала пропали с годами.

Назначение распределительной коробки – служить «пересечением» проводов, где они соединяются друг с другом. Важно понимать, что каждое из этих соединений увеличивает сопротивление и уровень нагрева, даже если он минимален. Чем больше соединений в распределительной коробке, тем больше тепла может быть выделено. Распределительная коробка служит для удержания выделяемого тепла и является важным элементом безопасности.

Крышки распределительной коробки

также помогают предотвратить повреждение проводов грызунами и минимизировать загрязнение от грязи и пыли.Крышка может предохранять изоляцию от контакта с электрическими соединениями и минимизировать попадание влаги на провода. Они также могут служить барьером от случайного контакта домовладельца с соединением, что создает опасность поражения электрическим током.

Распределительные коробки без крышки выглядят некрасиво и могут только создать проблемы. Пожалуй, самое главное, это простое и недорогое решение, сделанное своими руками. Составьте список открытых распределительных коробок и их типов.Снимки каждого из них в вашем доме или хозяйственном магазине могут помочь вам получить правильные обложки. Отключите питание цепей, проверьте соединения и установите крышки. Несколько долларов и час или два могут сделать ваш дом более электрически безопасным.

Огни мерцают, когда ветрено

Быстрое мерцание ваших огней при включении основного устройства можно считать относительно нормальным и не серьезным беспокойством. Однако, когда такое мерцание происходит в ветреную или штормовую погоду, это может быть проблемой.

Во время шторма или сильного ветра линии электропередач могут трястись, дребезжать и подвергаться скачкам от ударов молнии. Подача электроэнергии по основным линиям электропередачи в дом может прерываться на короткое время или дольше. В некоторых случаях свет может просто мерцать.

Если ваш дом – единственный в вашем районе, где возникают такие проблемы, проблема может заключаться в том, где к вашему дому подключается электричество. Если проблема затрагивает весь ваш дом, возможно, проблема связана с панелью автоматического выключателя.

Однако если проблема мерцания огней ограничена полом или отдельными комнатами в вашем доме, это может быть другая внутренняя проблема в доме. Проверяйте комнату за комнатой и розетку за розеткой, чтобы попытаться локализовать проблему. Обратите внимание, работает ли основное устройство или работает ли система отопления, вентиляции и кондиционирования воздуха, когда возникает мерцание. Все это может дать ключ к разгадке потенциальной проблемы и указать на решение.

Когда мерцание света во всем доме происходит во время шторма или сильного ветра, это может рассматриваться как проблема высокого уровня опасности, и вы можете обратиться в свою коммунальную компанию и, возможно, к электрику.Вы можете предоставить им полезную информацию о появлении мерцания, чтобы помочь им локализовать проблему.

Слишком мало выходов

Большой проблемой для многих домовладельцев является то, что в их домах слишком мало электрических розеток. Эта проблема часто решается с помощью ответвителей питания, удлинителей и удлинителей. Это могут быть простые, доступные и эффективные решения, если следовать нескольким простым рекомендациям.

  • Разветвители питания предпочтительнее удлинителей, когда расстояние является проблемой.
  • Не накрывайте удлинители или разветвители питания чехлами, подушками или ковровым покрытием.
  • Разветвители питания и удлинители могут выделять тепло. Если прятать их под мебелью, это может усилить тепло и создать опасность возгорания.
  • Не натягивайте удлинители и удлинители.
  • Никогда не подключайте к удлинителю силовые приборы, например обогреватели.
  • Ни в коем случае не прокладывайте удлинители или кабели удлинителя через проезжие части или дверные проемы.

Если в вашем доме очень мало розеток, возможно, пришло время подумать о модернизации.Наряду с более безопасным и менее загроможденным жилым пространством вы можете обнаружить, что дополнительные розетки обеспечивают исключительное удобство, особенно при добавлении настенных розеток с USB-портами. Этот проект лучше всего доверить профессионалам.

Нет GFCI

До появления розеток прерывателей цепи замыкания на землю (GFCI) около 800 человек умерли от поражения электрическим током в домашних условиях. Сегодня количество таких смертей сократилось на 75%. Очевидно, что торговые точки GFCI спасают жизни. Они также могут снизить риск разрушительных пожаров в доме и особенно ценны в тех частях дома, где присутствует вода, таких как ванная комната или кухня.

GFCI встроен в саму розетку. Обычно это определяется меткой GFCI и / или красным переключателем сброса, расположенным в центре розетки, между двумя розетками. GFCI быстро определяет изменения в мощности, поступающей на любое подключенное к нему электрическое устройство, и немедленно отключает это питание. Это эффективно, когда небольшой электрический прибор, электрический фен или бритва вступает в контакт с водой, так как это может предотвратить удары током и возможное поражение электрическим током.

В вашем доме должны быть розетки GFCI, по крайней мере, в ванных комнатах, кухнях и на открытом воздухе, особенно возле источников воды, таких как краны.Их можно относительно легко модернизировать, если домовладелец обладает некоторыми базовыми навыками и может следовать указаниям.

После покупки заменяемых розеток GFCI необходимо отключить питание в комнате и стандартной розетке, которая заменяется. После отключения розетки и следования инструкциям по подключению, прилагаемым к новой розетке для замены GFCI, ее следует вкрутить в электрическую коробку и накрыть. Затем можно восстановить питание и проверить розетку.

Если вам неудобно работать с электричеством или выполнять ремонтные работы, обратитесь к подрядчику по электрике.Добавление розеток GFCI – недорогой способ обновить домашнюю проводку и повысить безопасность. Их можно приобрести примерно по 10 долларов за штуку.

Панель с шлейфом

Электрическая панель с коммутацией кабелей – это панель с большим количеством цепей, чем она предназначена для обслуживания. Проблему можно решить, заменив ее на плату большего размера или добавив боковую панель.

Несмотря на то, что опасность панели с шлейфом может быть минимальной, это обычно считается проблемой нарушения кодекса и, вероятно, станет проблемой, если дом будет продан и домашний инспектор заметит проблему.Каждая схема должна быть четко обозначена и иметь свое место на панели.

Провода с заколкой в ​​спину

Вставка проводов в розетки и выключатели была общепринятой практикой, которая часто использовалась в 1970-х и 1980-х годах, но с тех пор не одобрялась качественными подрядчиками по электротехнике. Удар в спину – это когда концы нейтрального или горячего провода обрезаются изоляцией, а оголенные провода вставляются в заднюю часть розетки. Кажется, что отверстия «цепляют» провода на месте. Хотя удары в спину сделали установку проще и быстрее, со временем она оказалась менее надежной, чем прикрепление проводов к винтовым разъемам.С тех пор было показано, что эта практика увеличивает опасность пожара.

Чтобы убедиться, что розетки не защемлены, отключите питание цепи с помощью блока выключателя. Снимите розетку со стены. Если в его заднюю часть вставлены провода, значит, его следует заменить на розетку с винтовыми разъемами. Обычно это можно сделать как самостоятельный проект, но если у вас есть какие-либо проблемы, обратитесь к профессионалу.

Оценка безопасности старой электропроводки

Один только возраст не должен быть единственным фактором, определяющим, является ли система электропроводки безопасной или устаревшей.Некоторые электромонтажные изделия, например, алюминиевая проводка и розетки с заостренными штырями, могут быть не слишком старыми, но все же требуют внимания. Также необходимо учитывать, как изменились их собственные потребности в электричестве с годами и достаточно ли их обеспечивает дом.

В этом разделе мы покажем, как лучше определить старую проводку в доме. Мы покажем вам, на что следует обратить внимание при определении возраста старой проводки, и выясним, почему заземление является таким важным фактором безопасности вашей проводки.

Определение старой проводки

В вашем доме есть несколько подсказок, указывающих возраст проводки. Знание того, что нужно искать и что это означает, может помочь вам сузить кругозор вашей электрической системы. Также будет указано, когда и какие ремонтные работы и обновления были выполнены ранее. Вот несколько советов по выявлению старой проводки.

  • Проводка с ручкой и трубкой: Это самая старая проводка, которая встречается в домах, часто в домах, построенных до 1940 года. Для этого используются изолирующие ручки, трубки и отдельные участки горячей и нейтральной проводки.Из-за возраста и загрязнения может быть трудно определить разницу между горячим и нейтральным проводами. Он не заземлен и должен быть удален и заменен.
  • Проводка с оболочкой: Используемая в строительстве до 1948 года, это проводка, покрытая свинцом, и ее следует снимать и заменять, поскольку она опасна с точки зрения электричества и из-за содержания в ней свинца.
  • Электропроводка с жесткой резиновой оболочкой: Используемая в жилищном строительстве в период с 1950 по 1980 год изоляция часто разрушается и создает опасность искрения и пожара.Эта проводка потенциально достаточно опасна, поэтому ее следует профессионально проверять / тестировать каждые несколько лет.
  • Проводка освещения из ПВХ без CPC: Используемая в основном в 1970-х годах, это проводка, которая не заземлена с помощью защитного проводника цепи и больше не считается приемлемой в конструкции. Однако, если он в хорошем состоянии и прикреплен к приспособлениям класса II, он может оставаться на месте.
  • ПВХ черный и красный: Это кабели ПВХ с красными и черными жилами и неизолированным медным заземлением.Это одна из самых современных проводок, используемых в строительстве с 1980 года. Пока установка и модификации были выполнены правильно, не должно быть никаких опасений по поводу этой проводки.

Электрик сможет быстро определить возраст проводки и даже проверить целостность изоляции.

Нет земли

Насколько важно, чтобы ваш дом и его электропроводка были правильно заземлены? Если заземление отсутствует или плохое, вы можете в конечном итоге служить этим заземлением, а это означает, что вы больше подвержены ударам электрическим током или даже поражению электрическим током.

С годами мы все больше осознаем ценность твердого заземления для отвода паразитного и / или высокого напряжения на землю, а не через приборы и схемы. Учитывая количество дорогого электронного оборудования в современных домах, оно более ценно, чем когда-либо. Короче говоря, если ваш дом не заземлен должным образом, вы подвергаете риску свою семью, дом и электронику.

Чтобы определить, заземлены ли розетки в вашем доме, посмотрите, есть ли у них три контакта.Третий контакт указывает на то, что розетка заземлена. Даже если одна розетка заземлена, это не обязательно означает, что все розетки заземлены. Вам нужно будет проверить заземление каждой розетки с помощью тестера цепей.

Простой тестер цепей прост в использовании. Вставьте зонд с красной проводкой в ​​меньшую вертикальную щель розетки и большую щель розетки. Если он горит, розетка заземлена. Если он не загорается, поменяйте местами датчики. Если при этом загорается индикатор, значит, он заземлен проводами наоборот.Если по-прежнему нет света, розетка не заземлена. Конечно, если вам неудобно проверять что-либо электрическое, обратитесь к профессионалу. Профессионал также может определить, достаточно ли заземлен ваш дом.

Можно ли сохранить старую проводку?

За исключением старой проводки с ручкой и трубкой, большую часть старой проводки можно оставить в эксплуатации, если она по-прежнему сохраняет свои изоляционные свойства, соединения надежны и любой ремонт или модернизация были выполнены должным образом. В интересах домовладельца заменить старую проводку с ручкой и трубкой, а также заменить старые коробки предохранителей на автоматические выключатели, особенно если предохранители рассчитаны на 30 ампер и более.

При наличии старой проводки ее может проверить электрик, который измерит изоляционные свойства, правильно ли она заземлена и надежны ли соединения. Чем старше проводка, тем важнее может быть проверка.

Когда заменять старую проводку

Когда следует заменять старую проводку? Первым делом всегда должна быть безопасность. Следует заменить старую проводку, если она создает потенциальную опасность поражения электрическим током или возгорания. К таким ситуациям относятся:

  • Использование старой ручки и проводки трубки
  • Электропроводка старше 30 лет
  • Электропроводка, не прошедшая испытания на эффективность изоляции
  • Если освещение часто мерцает
  • Хрупкая проводка
  • Автоматические выключатели часто срабатывают
  • Незаземленная проводка
  • Проводка настолько запутанная и беспорядочная, что создает опасность

Кроме того, домовладелец может рассмотреть возможность замены или модернизации проводки, если проводка больше не соответствует его потребностям или создает неудобства.К таким ситуациям относятся:

  • Чрезмерное использование удлинителей или удлинителей
  • Неудобные настенные электрические розетки
  • Недостаточно электрических служб, выключателей или розеток для сегодняшних нужд

Замена существующей проводки – занятие не из дешевых, но оно может принести большие дивиденды в виде безопасности и удобства. Возможно, вам не придется заменять или обновлять проводку, но, возможно, об этом стоит подумать.

Преимущества перехода на медную проводку

Модернизация вашего дома до современной медной проводки имеет множество преимуществ, наиболее важным из которых является проверенный и безопасный проводник электричества.Поскольку он обладает высокой проводимостью, он эффективен даже при длинных участках проводки, а соединения обеспечивают минимальное сопротивление.

Хотя медь не является дешевой, она определенно более доступна, чем другие металлы с аналогичной проводимостью, такие как золото и серебро. Медь также эластична и гибка, что делает ее достаточно пластичной для использования в различных обстоятельствах, когда требуются проводка и электрические соединения.

Еще одним аспектом, который делает медь ценной в электропроводке, является ее термостойкость.Наконец, медная проводка зарекомендовала себя как надежный и проверенный выбор, когда речь идет о безопасности и надежности. Это дает домовладельцам больше уверенности и спокойствия. Когда дом указывается как особенность, он может повышать ценность и служить аргументом в пользу продажи дома на рынке.

Различия между алюминиевой и медной проводкой

Благодаря своей проводимости и надежности медь всегда считалась стандартом для электропроводки. Алюминий широко использовался в 1970-х годах, а из-за роста цен на медь в 1990-х годах его использование возобновилось.Вот преимущества и недостатки каждого из них.

  • Преимущества медной проводки: Медь имеет высокую проводимость, гибкость, термостойкость и надежность. Его чаще всего выбирают профессионалы.
  • Недостатки медной проводки: Медная проводка может быть дорогостоящей, особенно при выполнении полной замены проводки. Медь также физически тяжелее, и ее сложнее установить, особенно при длительных пробегах.
  • Преимущества алюминиевой проводки: Алюминиевая проводка значительно дешевле медной.Он гибкий и легкий. Это преимущество, в частности, для установок с длительным сроком эксплуатации.
  • Недостатки алюминиевой проводки: При неправильной установке алюминиевая проводка может создать больший риск возгорания. Поскольку он легче нагревается и охлаждается, качество изоляции со временем может ухудшиться, а соединения ослабнут. Это может создать опасность искрения, поражения электрическим током и пожара.

В случае финансовой целесообразности медная проводка считается лучшим выбором для профессионалов в области электротехники.

Как безопасно удалить и утилизировать старую проводку

Для безопасной утилизации проводов в старом доме необходимо знать разницу между электрическим кабелем и проводом, кабельной антенной или коаксиальным кабелем кабельного телевидения, идентифицирующими старые домашние телефонные провода.

Телефонные кабели или провода: Сегодня во многих домах больше не используются проводные телефоны, но провода остались. Если вы захотите очистить эти провода, это можно сделать безопасно, поскольку они не содержат питания. Обычно это более тонкие кабели с резиновым покрытием светло-серого цвета.Внутри они содержат очень тонкие разноцветные провода. Удалите старые телефонные розетки и / или найдите кабель, проходящий через потолок чердака или подвала. Начните разрезать и протягивать телефонные провода через стены. В большинстве случаев, если они не были частью первоначальной конструкции, любое место, где они могут быть физически установлены, будет видно.

Старая электропроводка: Крайне важно, чтобы вы были уверены, что старая электропроводка больше не будет использоваться до демонтажа.Несоблюдение этого может привести к поражению электрическим током или возгоранию. После того, как старая неиспользуемая проводка будет четко идентифицирована, удалите ее из любых соединений, включая розетки, выключатели и розетки. Провода обычно лучше доступны в подвальном потолке или на чердаке. Полностью удалить старую электропроводку может быть сложно, потому что много раз она была частью первоначальной конструкции, когда стены были открыты. Часто их прикрепляли до того, как штукатурка или стеновая плита были наложены.

Коаксиальный кабель антенны или кабельного телевидения: Это толстый кабель с черным экраном, который часто проходит из комнаты в комнату в доме, соединяя телевизоры с внешней антенной или местной кабельной системой.Их можно удалить, отрезав концы разъемов в каждом месте, удалив все разветвители, которые могут быть в «сети», и протянув кабели через стены.

Электропроводку, особенно содержащую медь, следует утилизировать или даже продать в лом. Удаление старой неиспользуемой проводки должно быть частью любого проекта модернизации или изменения проводки, чтобы предотвратить опасность путаницы в будущем.

Сделай сам или нанять подрядчика?

Понимание основ электричества и того, как работает домашняя система электропроводки, может иметь большое значение для создания уверенности в том, что делает все своими руками.При этом на карту поставлено гораздо больше в замене проводки, чем в замене кухонного шкафа. В конце концов, шкаф не вызовет у вас шок, электрошок и не вызовет разрушительный пожар.

Итак, когда вам следует попробовать выполнить электрический проект самостоятельно, а когда вам следует связаться с профессионалом? Ответ может заключаться в том, что у вас возникнет чувство дискомфорта по поводу проекта. Возможно, вы захотите начать с относительно простой замены розетки или переключателя. Всегда проверяйте, отключено ли питание цепи, с которой вы работаете.Обратитесь за помощью к более опытному другу или родственнику. По мере того, как вы узнаете, ваш страх перед работой с электропроводкой может уменьшиться, хотя здоровое уважение к электричеству всегда полезно поддерживать. Вы можете получить высшее образование, чтобы научиться устанавливать потолочный вентилятор или встраиваемое освещение.

Однако в какой-то момент даже уверенный в себе домашний мастер захочет обратиться к профессиональному подрядчику по электрике, особенно для проекта электромонтажа всего дома или установки 220-вольтного соединения. Оставайтесь в своей зоне знаний и комфорта.Нет ничего постыдного в том, чтобы просить о помощи.

Электробезопасность

Хотя вам не нужно бояться работы с электричеством, каждый должен с уважением относиться к его возможностям. Он может не только вызвать шок, привлекающий внимание, но и стать причиной поражения электрическим током и пожара с повреждением имущества. Если вы не знаете, что делаете, обратитесь к профессионалу.

При этом, если вы чувствуете уверенность в своих знаниях и навыках, вы все равно хотите предпринять обычные шаги, чтобы защитить себя.Это включает в себя отключение питания переключателем, автоматическим выключателем, а затем тестирование цепи для проверки отсутствия питания. Этот простой процесс будет иметь большое значение для вашей безопасности при работе с электричеством и проводкой.

При работе с электричеством обязательно используйте изолированные инструменты с прорезиненными или иными изолированными ручками. Сюда входят отвертки, кусачки, плоскогубцы и плоскогубцы. Изолированные перчатки могут обеспечить защиту от острых концов проводки и ударов.Повышенное внимание к вашей безопасности может укрепить уверенность при работе с электричеством.

Электромонтажные работы своими руками

Электромонтажные работы своими руками помогут вам сэкономить деньги, так как они помогут вам обновить ваш дом. Вот некоторые из наиболее распространенных проектов, которые вы можете сделать своими руками.

  • Обновите переключатели: Переход с простого переключателя на кулисный или диммерный – просто. После отключения питания переключателем и автоматическим выключателем снимите крышку переключателя и выключите его из настенной коробки.Удалите провода и держите их отдельно друг от друга. Установите новый переключатель, следуя прилагаемым инструкциям, вставьте устройство обратно в настенную коробку и переустановите. Снова включите питание цепи и проверьте. Если он работает правильно, установите крышку переключателя на место.
  • Замена розеток: Как и замена выключателей света, замена розеток является относительно простым процессом. Отключите питание цепи, снимите старую розетку и замените ее новой. Верните питание и верните выключатель крышки, если он работает правильно.
  • Добавить потолочный вентилятор: Хотя это немного сложнее (и тяжелее), заменить потолочный светильник на вентилятор можно всего за час или два. Обычно это выполняется двумя людьми, и при работе с автоматическим выключателем необходимо соблюдать меры предосторожности.
  • Заменить старые осветительные приборы: Замена старого освещения на более современное – еще один простой проект «сделай сам», если вы просто будете соблюдать меры предосторожности и инструкции. Во многих случаях это вопрос удаления и замены.

Не позволяйте страху помешать вам расширить свои возможности DIY.Проводите исследования, используйте подходящие инструменты, при необходимости обращайтесь за помощью и уважайте электричество. Вы можете быть удивлены тем, что вы можете сделать.

Начни сегодня

Вас беспокоит, что свет слишком часто мигает? Вы обеспокоены тем, что проводка в вашем доме небезопасна или не соответствует требованиям? Может ли установка новой розетки с портом USB сделать вашу жизнь более удобной? Возможно, пришло время проявить это здоровое уважение к электричеству, чтобы начать исследование ваших возможностей. По крайней мере, вы сможете составить список желаний, который может включать в себя очистку старой проводки и выполнение некоторых обновлений, даже если это означает получение профессиональной помощи.

Что добавит новое освещение к внешнему виду вашего дома? Будет ли полезна новая или две розетки в нескольких комнатах? Начните сегодня и наслаждайтесь безопасностью, мощностью и удобством обновления вашей электрической системы.

Как установить проводную сигнализацию BRK?

Как установить проводную сигнализацию BRK?

КАК УСТАНОВИТЬ ДЫМОВЫЕ СИГНАЛЫ BRK, ОКИСЬ УГЛЕРОДА И ТЕПЛОВУЮ СИГНАЛИЗАЦИЮ

Проводные дымовые извещатели BRK предназначены для установки на любую стандартную распределительную коробку размером 4 дюйма (10 см) на потолке или стене.Перед началом установки прочтите «Рекомендуемые места для дымовой сигнализации» и «Места, которых следует избегать».

Необходимые инструменты:

  • Плоскогубцы или универсальный нож
  • Стандартная отвертка с плоской головкой.
  • Устройства для зачистки проводов (если вы соединяете сигнализаторы)

ЧАСТИ СИГНАЛИЗАЦИИ

Монтажный кронштейн:

Чтобы снять монтажный кронштейн с основания дымовой сигнализации, удерживайте дымовую сигнализацию основание и поверните монтажный кронштейн против часовой стрелки.Монтажный кронштейн устанавливается на распределительную коробку. Он имеет множество отверстий для винтов, подходящих для большинства коробок.

Разъем питания:

Разъем питания подключается к блоку ввода питания на дымовой сигнализации. Он подает на устройство питание переменного тока. Он универсален для всех существующих BRK и First Alert сигнализаторов дыма, угарного газа и тепла.

  • Черный провод «горячий».
  • Белый провод нейтральный.
  • Оранжевый провод используется для межкомпонентного соединения.Поставляется в коробке без зачистки провода. Это сделано из соображений безопасности. Если он не используется, он предотвратит короткое замыкание проводки.

Если вам нужно отсоединить разъем питания, вставьте плоскую отвертку между разъемом питания и язычком безопасности внутри блока ввода питания. Осторожно отогните язычок и вытащите разъем.

Определенные части сигнала тревоги.

Обратите внимание, что это используется только в целях иллюстрации.Ваш будильник может не точно соответствовать изображенному на рисунке. Показан сигнал тревоги 9120B.

1 Монтажный кронштейн

2 Монтажные отверстия

3 Стопорные штифты (выход из кронштейна)

4 Горячий (черный) провод переменного тока

5 Нейтральный (белый) провод переменного тока

6 Соединительный (оранжевый) провод

7 Защелка для открытия батарейного отсека

8 Откидной батарейный отсек

9 Разъем питания с быстрым подключением

СЛЕДУЙТЕ ДАННЫМ ШАГАМ ПО УСТАНОВКЕ

9000 Smoke2. хотите ли вы установить одну дымовую сигнализацию или соединить более одной дымовой сигнализации.Если вы подключаете более одной дымовой пожарной сигнализации, вы ДОЛЖНЫ прочитать «Особые требования для взаимосвязанных дымовых извещателей» перед началом установки.

ОПАСНО!

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ.

Отключите питание в зоне, где вы будете устанавливать это устройство, на автоматический выключатель или блок предохранителей перед началом установки. Если не отключить питание перед установкой, это может привести к серьезному поражению электрическим током, травмам или смерти.

1. С помощью проволочных гаек подключите силовой разъем к бытовой электропроводке.

ВНИМАНИЕ!

Неправильная разводка силового разъема или проводка, ведущая к силовому разъему, вызовет повреждение тревожной сигнализации и может привести к неработающей тревоге.

ТОЛЬКО АВТОНОМНАЯ СИГНАЛИЗАЦИЯ:

  • Подключите белый провод силового разъема к нейтральному проводу в распределительной коробке.
  • Подключите черный провод на разъеме питания к горячему проводу в распределительной коробке.
  • Заправьте оранжевый провод в распределительную коробку. Он используется только для межкомпонентного соединения.

ТОЛЬКО СВЯЗАННЫЕ БЛОКИ:

Снимите около 12 мм (1/2 дюйма) пластикового покрытия с оранжевого провода на разъеме питания.

  • Подключите белый провод разъема питания к нейтральному проводу в распределительной коробке.
  • Подключите черный провод на разъеме питания к горячему проводу в распределительной коробке.
  • Подсоедините оранжевый провод на разъеме питания к соединительному проводу в распределительной коробке. Повторите эти действия для каждого соединяемого устройства. Никогда не подключайте горячий или нейтральный провод в распределительной коробке к оранжевому соединительному проводу. Никогда не пересекайте горячий и нейтральный провода между сигнальными устройствами.

A. Непереключаемый источник 120 В переменного тока 60 Гц B. К дополнительным блокам; Максимум = 18 всего (максимум 12 дымовых извещателей)
1.Дымовая сигнализация 4. Гайка провода 7. Соединительный провод (оранжевый)
2. Потолок или стена 5. Распределительная коробка 8. Горячий провод (черный)
3. Разъем питания 6. Нейтральный провод (белый)

2. Снимите монтажный кронштейн с основания и прикрепите его к распределительной коробке.

3. Подключите разъем питания к задней части дымовой сигнализации.

4. Поместите основание дымовой сигнализации над монтажным кронштейном и поверните. Сигнализация будет оставаться в безопасности в широком диапазоне вращения, чтобы обеспечить идеальное выравнивание. При настенном монтаже это позволит выполнить точную настройку положения, чтобы компенсировать смещение стоек и сохранить формулировки на одном уровне. Сигнализатор можно расположить над кронштейном через каждые 120 °. Поверните будильник, пока он не будет правильно выровнен.

5. Проверьте все соединения.

ТОЛЬКО АВТОНОМНАЯ СИГНАЛИЗАЦИЯ:

• Если вы устанавливаете только одну дымовую сигнализацию, восстановите подачу питания на распределительную коробку.

ТОЛЬКО СВЯЗАННЫЕ УСТРОЙСТВА:

• Если вы соединяете несколько дымовых извещателей, повторите шаги 1–5 для каждого дымового извещателя в серии. Когда вы закончите, включите питание распределительной коробки.

ОПАСНО!

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ.

Не включайте питание, пока не будут полностью установлены все дымовые извещатели. Восстановление питания до завершения установки может привести к серьезному поражению электрическим током, травме или смерти.

6. Убедитесь, что дымовая сигнализация получает питание переменного тока. В нормальном режиме работы зеленый индикатор питания будет гореть постоянно.

7. Если зеленый индикатор питания не горит, ВЫКЛЮЧИТЕ ПИТАНИЕ НА РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКЕ и еще раз проверьте все соединения.Если все подключения выполнены правильно, а зеленый индикатор питания по-прежнему не горит при восстановлении питания, устройство следует немедленно заменить.

8. Тревоги одной станции: Проверьте каждую дымовую тревогу. Нажмите и удерживайте кнопку Test / Silence, пока устройство не сработает.

Связанные сигналы тревоги: Нажмите и удерживайте кнопку Test / Silence, пока устройство не сработает. Все взаимосвязанные сигналы тревоги должны звучать. Звучание других сигналов тревоги только проверяет сигнал межсоединения между сигналами тревоги.Он не проверяет работу каждого аварийного сигнала. Вы должны тестировать каждую сигнализацию отдельно, чтобы убедиться, что она работает должным образом.

ОПАСНО!

Если какой-либо блок в серии не подает сигнал тревоги, ВЫКЛЮЧИТЕ ПИТАНИЕ и еще раз проверьте соединения. Если он не срабатывает при восстановлении питания, немедленно замените его.

9. Для новой конструкции поместите входящий в комплект поставки пылезащитный чехол над сигнализацией, чтобы предотвратить повреждение пылью и строительным мусором.Когда строительство будет завершено, снимите крышку.

ВНИМАНИЕ!

Дым не может достигнуть датчика дыма, пока крышка находится на месте. Крышка должна быть снята!

СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ ДЛЯ ВЗАИМОДЕЙСТВУЮЩИХ ДЫМОВЫХ СИГНАЛОВ

ВНИМАНИЕ!

  • Несоблюдение любого из вышеперечисленных требований может привести к повреждению устройств и их неисправности, что приведет к снятию защиты.
  • Дымовые извещатели переменного и постоянного / переменного тока могут быть соединены между собой. При питании от сети переменного тока все устройства подадут сигнал тревоги при появлении дыма. Когда питание прерывается, только блоки переменного / постоянного тока в серии будут продолжать посылать и принимать сигналы. Дымовые извещатели с питанием от переменного тока не будут работать.

Связанные между собой блоки могут обеспечить более раннее предупреждение о пожаре, чем автономные блоки, особенно если пожар начинается в удаленной части дома. Если какое-либо устройство в серии почувствует дым, все устройства подадут сигнал тревоги.

Чтобы определить, какая дымовая тревога инициировала тревогу:

Во время тревоги:

При инициировании тревоги Красный светодиод (ы) быстро мигает (мигают).

Во всех остальных сигналах тревоги красный светодиод не горит.

После тревоги (если присутствует функция фиксации): Вкл. Инициирование тревог Зеленый светодиод (ы) Горит на 2 секунды / не горит на 2 секунды

Вкл. Все остальные тревоги Зеленый светодиод (ы) Вкл, красный светодиод (s) выключено

Совместимые соединенные блоки

Объединенные блоки только в пределах одной семьи.В противном случае все домохозяйства столкнутся с нежелательными сигналами тревоги при тестировании любого устройства в этой серии. Связанные между собой устройства будут работать только в том случае, если они подключены к совместимым устройствам и соблюдаются все требования. Это устройство разработано для совместимости со всеми текущими моделями аварийных сигналов First Alert и BRK. Пожалуйста, обратитесь к руководству пользователя или свяжитесь с отделом по работе с потребителями BRK для получения более подробной информации.

Подключенные блоки должны соответствовать ВСЕМ следующим требованиям:

  • Максимум 18 совместимых блоков могут быть соединены между собой (максимум 12 дымовых извещателей).
  • Один и тот же предохранитель или автоматический выключатель должен питать все соединенные между собой блоки.
  • Общая длина провода, соединяющего блоки, должна быть менее 1000 футов (300 метров). Этот тип провода обычно доступен в магазинах бытовой техники и электротехники.
  • Вся проводка должна соответствовать всем местным электротехническим нормам и правилам NFPA 70 (NEC). Обратитесь к NFPA 72, NFPA 101 и / или к местным строительным нормам для получения дополнительных требований к подключению.

Если вы сомневаетесь в каком-либо из этих требований, обратитесь к опытному электрику, чтобы завершить установку этих сигнализаций.

Испытано лучших искателей и трассировщиков автоматических выключателей

Как электрик, у меня есть возможность работать на нескольких замечательных коммерческих сайтах по поиску вакансий. Когда я говорю «отлично», я имею в виду очень сложный и трудный. По сравнению с некоторыми из этих более крупных проектов, реконструкция жилых домов ощущается как освежающее изменение темпа. Это также позволяет мне стирать пыль и использовать некоторые инструменты, которые лежали в моей сумке для инструментов. Во время недавней переделки я воспользовался возможностью скоординировать свои действия с Pro Tool Reviews.Я использовал свой собственный искатель выключателя, но также интегрировал восемь других инструментов. Воспользовавшись многими из этих инструментов – но ни в коем случае не всеми – я действительно хотел увидеть, кто сделал лучший искатель и трассирующий выключатель.


Поиск цепей и инструменты для отслеживания цепей

Есть большая разница между искателями выключателей и трассировщиками цепей. Перейдите по ссылке, чтобы получить более подробное объяснение того, как каждый из них работает. Достаточно сказать, что эти продукты охватывают весь спектр инструментов, связанных со схемами.Это была хорошая возможность использовать гораздо больше продуктов, доступных на рынке, и посмотреть, какие искатели цепей и трассеры работают лучше всего. Если вы электрик, работающий над жилым или коммерческим проектом, эти инструменты действительно необходимы.

Эти инструменты пригодятся при ремонте дома во время ремонта. Часто вам необходимо разместить автоматические выключатели в распределительной коробке. В других случаях вам может потребоваться переместить стену. Когда реконструкция включает удаление внутренних стен, вы должны понимать схему проводки, чтобы не создавать больше работы, чем необходимо.В общем, у меня было три разных задания, на которых я тестировал эти инструменты, и мне не терпелось приступить к работе.

Термин «поиск выключателя» всегда меня беспокоил. Почему? Потому что я всегда знаю, где находится автоматический выключатель – он в той панели, где я его оставил. Но поскольку все эти инструменты работают, передавая сигнал по определенной цепи, вы в конечном итоге делаете именно это – определяете местонахождение соответствующего выключателя для этой отслеживаемой цепи. При маркировке панели вы систематически просматриваете электрические цепи в доме.Однако процесс маркировки панели перескакивает от выключателя к выключателю по мере того, как вы проходите процесс обнаружения.

Лучший искатель и тестер автоматических выключателей начального уровня

Klein ET300

Три протестированных мною инструмента: Amprobe BT-120, Triplett Breaker Sniff-It (9650) и Klein ET300 – все созданы из одного и того же Платформа. Фактически, все они могут работать взаимозаменяемо со своими однополюсными передатчиками. (Я пробовал их все в различных конфигурациях.) Это не означает, что вы должны их менять местами или что они полностью идентичны.(Возможно, настройки чувствительности немного различаются для каждого из них.)

Это очень простые модели, которые образуют начальный уровень для этих инструментов. Они работают довольно хорошо, хотя вам нужно набраться терпения и, возможно, потребуется устранить неполадки, когда вы получаете ореолы от соседних цепей. Klein поставляется с оранжевой резиновой накладкой, которая защищает устройство и, по крайней мере, частично помогает боковой кнопке включения / отдыха случайно активироваться каждые три секунды. С двумя другими моделями не повезло – бросьте их в сумку для инструментов, и вы обязательно разряжаете батарейки, как я прохожу через миску с попкорном.

Кстати, на Klein также распространяется двухлетняя гарантия, а на Triplett Breaker Sniff-It – ограниченная пожизненная гарантия. В общем, эти искатели выключателей справились со своей задачей, только однажды немного отвлекшись от особенно активной цепи, к которой, как я знаю, было подключено множество радиочастотных устройств, включая источники бесперебойного питания, резервные батареи и различное оборудование для домашнего кинотеатра.

Лучший искатель автоматических выключателей для использования внутри помещений

VersativTECH Устройство поиска автоматических выключателей

При использовании внутренней электрической панели мне очень понравилось использовать искатель автоматических выключателей VersativTECH.С самого начала я оценил, что этот инструмент имеет встроенную светодиодную подсветку. Он активируется мгновенным переключателем прямо на лицевой стороне инструмента. Это пригодилось, когда освещение было не очень хорошим.

Измерительный преобразователь также является усовершенствованным, с режимом проверки разъемов, который на слух и визуально определяет отсутствие заземления и нейтрали, а также перевернутую проводку. И VersativTECH тоже развлекается со своим инструментом, интегрируя красивый «смайлик» для найденной схемы и «грустное» лицо в качестве состояния по умолчанию.Есть даже индикатор заряда батареи, который подскажет, когда пора менять 9В на приемнике. За 42 доллара мне трудно не рекомендовать его.

Лучшее средство поиска выключателей для GFCI

Поиск выключателей Sperry Instruments (CS61200)

Помимо поиска выключателей, я также смог проверить правильность подключения цепей GFCI с помощью средства поиска выключателей Sperry Instruments (CS61200). Этот аппарат необычен своим форм-фактором. Он разделяется на две части, а нижняя часть передатчика выполняет двойную функцию в качестве тестера разъемов с тестом GFCI.Единственная проблема, связанная с этим инструментом, заключается в том, что большинство выходов ориентировано так, что указатель неисправностей перевернут (и, следовательно, не виден). Это не проблема, если цепь подключена правильно. Если вы хотите идентифицировать конкретную неисправность перед запоминанием кодов, вам, возможно, придется вытащить тестер, чтобы проверить руководство.

Розетка также поставляется с такой плотной вилкой заземления, что я подумал, что могу выдернуть пару розеток из стены, прежде чем закончу. Быстрое сжатие парой Кляйнов исправило это.CS61200 отлично зарекомендовал себя в качестве средства поиска выключателей. Иногда мне хотелось, чтобы у него была возможность вручную регулировать чувствительность.

10-ступенчатые светодиоды быстро выявили максимальный диапазон при обнаружении правильного выключателя, но соседние выключатели также дали аналогичную реакцию. Это оставило нам тон, который действительно менялся от правильного выключателя к следующему. Я обнаружил, что хитрость с расположением палочки и расстоянием дает лучший метод ручной настройки чувствительности.В конце концов, хорошая техника сделала этот инструмент за 42 доллара одним из самых надежных решений для этикетировочных автоматов.

Лучший поиск выключателя для простоты использования

Extech CB10 Поиск выключателя

Поиск выключателя Extech CB10 оказался на удивление простым в использовании инструментом. Мигающие светодиоды и звуковой сигнал сообщат вам, когда вы попали в нужное место. CB10 также имеет регулируемую регулировку чувствительности для определения правильного автоматического выключателя в переполненной панели.

Помимо Sperry CS61200, это единственный другой инструмент этого типа, который поставляется с тестером GFCI.Для некоторых цепей может потребоваться сбросить приемник и просканировать выключатели второй раз в другом месте, чтобы отличить ложные срабатывания от правильной цепи. В этом процессе помогает переменная чувствительность. Купите его всего за 41 доллар.

Лучший коммерческий искатель автоматических выключателей

Цирконовый выключатель ID Pro 300

Цирконовый выключатель ID Pro 300 включает в себя приемник и передатчик средства поиска цепей, который работает с напряжением до 277 В. Теоретически вы можете использовать его для поиска выключателей для коммерческих осветительных приборов.Передатчик подключается к универсальным штекерным разъемам, которые позволяют ему подключаться к прилагаемой двухконтактной вилке на 120 В переменного тока, отдельным ножам на 120 В / 240 В и зажимам.

В комплект входит даже переходник для розетки, позволяющий отследить стандартный осветительный прибор на 120 В. Для некоторых приложений на 240 В одиночные лезвия обеспечивают некоторую гибкость при размещении. Однако на розетках большего размера (например, более старых розетках на 50 А) они могут слишком свободно входить. Для них мне еще нужен был помощник.

Чтобы точно определить местонахождение выключателей для этих цепей, вам может потребоваться зажать провод, чтобы получить надежное соединение для передатчика.В целом, отдельные лезвия и зажимы очень удобны для трехфазных приложений. Если вам нужна дополнительная возможность найти выключатели более 30 ампер, это решение за 190 долларов может быть лучшим вариантом для ваших вложений. Этот гибкий комплект сделал возможными различные сценарии трассировки цепей благодаря прилагаемым аксессуарам.

Лучший искатель автоматических выключателей для

Трассировка проводов под напряжением

Ideal Industries 61-534 Цифровой искатель автоматических выключателей

Цифровой искатель автоматических выключателей Ideal Industries 61-534 был первым устройством, которое я использовал для отслеживания токоведущих проводов.Я вытащил его, когда пытался определить путь, по которому проложена розетка для существующего настенного телевизора в спальне. Используя устройство поиска выключателей Ideal Industries, я поместил передатчик Circuit Tracer в розетку, которая, как мне казалось, находилась на той же линии. Проследив над розеткой питания телевизора, я смог проверить работу и подключиться к этой розетке для дополнительного питания домашнего кинотеатра.

Он имел ограниченный успех для толстых стен из гипса и токарного станка, но для гипсокартона он преуспел.Конечно, 61-534 также хорошо работает в качестве средства поиска выключателей. Мне особенно понравилась ручная установка чувствительности, которая пригодилась при попытке устранить ложные срабатывания или отличить правильную цепь от соседнего выключателя. Всего за 75 долларов это удивительно гибкий и универсальный инструмент.

См .: Как работают поисковые устройства выключателя

ЖК-экран, например, вероятно, стоит дороже, чем сумма электроники в типичном поисковике выключателя за 35 долларов.Эта сложность сопровождается другим набором функций, который позволяет трассировщику Ideal 61-534 делать гораздо больше.

Лучший искатель автоматического выключателя для визуальной обратной связи

Greenlee CS-8000

Мне сразу понравилась эргономика этого инструмента. Это первый искатель цепей / трассировщик, который я использовал, с визуальной обратной связью, обращенной прямо к пользователю. Обычно визуальные индикаторы находятся сбоку или сверху. ЖК-дисплей CS-8000 не слишком детализирован, но именно этим он и хорош.Мы использовали этот инструмент, чтобы отследить провод под напряжением, который был в стене, которую удаляли в рамках реконструкции. Очевидно, что этот индикатор значительно более сложен (и чувствителен), чем продукты, о которых я писал до сих пор.

У вас есть пятиступенчатая шкала относительной мощности сигнала в дополнение к измерителю абсолютной мощности сигнала. Дисплей сообщает вам, когда вы находитесь в режиме автоматического усиления или ручного усиления, а также в режиме прерывателя или режиме поиска. Он также правильно определяет действующую или разомкнутую цепь. Вот и все.Он не забивает экран другими ненужными деталями, что позволяет эффективно и эффективно использовать инструмент.

CS-8000 был быстрым. Во многом это было связано с тем, что ЖК-экран и звуковой сигнал позволяли очень легко узнать, что происходит в любой момент. Было также очевидно, что Гринли чрезвычайно искусен в обнаружении взломщиков. Он давал меньше ложных срабатываний и имел возможность сканировать выключатели и устанавливать собственную чувствительность в гораздо более быстром темпе – по крайней мере, так казалось.

CS-8000 также мог быстро определить правильную панель, когда я имел дело с несколькими панелями. Я просто перевел инструмент в режим поиска и провел по четырем углам каждой панели, чтобы определить тот, у которого самый высокий уровень сигнала. При цене 761 доллар он стоит больше, чем другие индикаторы, но вы получаете гораздо больше функциональных возможностей.

Самый точный искатель автоматических выключателей

Ideal SureTrace 61-957

Следующим был комплект Ideal SureTrace 61-957. Я выполнил с ним те же задачи, что и с Greenlee.Он был столь же быстрым в использовании, и мне понравился новый «вращающийся» OLED-дисплей. Легко определить, что происходит, и он хорошо виден при всех типах освещения, тогда как Greenlee CS-8000 может страдать от бликов, если вы используете его, когда солнце находится у вас за спиной. На дисплее также отображается 99 ступеней мощности сигнала, что является большим разрешением.

Функция CertainCircuit была также очень хороша тем, что избавляла меня от необходимости возвращаться в здание, чтобы проверить, была ли отключена правильная цепь после того, как я отключил выключатель.Вместо этого значок на экране сообщил мне, что когда я выключил схему, передатчик действительно считал ее отключенной.

Я прыгал между комплектом Ideal 61-957 и Greenlee CS-8000. Это две очень разные системы, которые преследуют одни и те же задачи и, насколько я могу судить, один и тот же рынок. Greenlee определенно повысил ставку в плане эргономики, но Ideal был почти надежен в своем исполнении. Должно быть, 1031 доллар.


Выводы

Большинство этих инструментов отлично справились с основным поиском выключателя.Три наименее дорогие модели способны определить местонахождение большинства выключателей. Они отлично справились с домом, где нам пришлось полностью изменить маркировку электрической панели после перенастройки проводов. Если бросить их в сумку для инструментов, это может привести к разрядке батарей из-за того, что кнопки слишком легко нажимаются, но, кроме этого, нет ничего плохого в недорогом работающем инструменте.

Однако характеристики имеют значение. Если вы обнаружите, что постоянно проверяете схемы GFCI, вам не нужно носить с собой отдельный инструмент. Кроме того, удобство Sperry два в одном – это отличный дизайн, в котором звуковые сигналы используются в большей степени, чем во многих других.Светодиодный индикатор на искателе выключателя VersativTECH великолепен (буквально), и его нельзя упускать из виду.

Если вам нужны расширенные функции, Ideal Industries 61-534 – лучшее из обоих миров – или, по крайней мере, немного из обоих миров. Он не такой чувствительный, как настоящий прибор для трассировки цепей, но, похоже, отлично справляется с отслеживанием с помощью проводов под напряжением, расположенных чуть ниже поверхности стены из гипсокартона. Поскольку это также довольно хороший инструмент для поиска выключателей, это настоящая кража инструмента.

Два отличных выбора для профессиональных пользователей

Для реальной трассировки цепей и разомкнутых цепей отлично подходят комплекты Greenlee CS-8000 и Ideal SureTrace.Мне больше понравилось ощущение от Greenlee, но функция CertainCircuit в Ideal RC-959 – это гениальный ход. Он просто отправляет сигнал от передатчика к приемнику, чтобы сообщить ему, активна линия или нет. Когда это так, появляется значок в виде молнии. В случае смерти этот значок исчезнет. Отсутствие необходимости возвращаться и проверять, было ли отключено питание передатчика, когда вы проверяете прерыватель, – действительно удобная функция.

В то время как Ideal защищает свой инструмент от дефектов в течение щедрого двухлетнего периода, Greenlee предлагает свой инструмент с ограниченной пожизненной гарантией.Это также может повлиять на ваше дорогое решение. Что бы вы ни выбрали, любой из этих инструментов заставит вас почувствовать себя немного супергероем. Как только вы привыкнете к настройке и передовым методам, вы сможете видеть сквозь стены, как Супермен, отслеживать цепи и обнаруживать короткие замыкания быстрее, чем вы когда-либо думали.

Tool by Tool

Amprobe BT-120

Этот локатор выключателя, входящий в «группу из трех», оказался довольно точным в наших испытаниях и был почти взаимозаменяемым как с моделями Klein, так и с моделями Triplett.Учитывая цену, трудно отказаться от этого в крайнем случае, хотя есть более многофункциональные варианты. Один недостаток этого инструмента и Triplett заключается в том, что они включаются при ударе. Бросьте это в сумку для инструментов, и вы можете обнаружить, что батарея разряжена, прежде чем вы действительно начнете ее использовать.

  • Плюсы: Достаточно недорого, чтобы быть в любой сумке для инструментов, Достаточно точный.
  • Минусы: Легко включается и может разрядить аккумулятор, если хранить его в сумке для инструментов.
  • Вердикт: Доступный по цене прибор для поиска выключателей без излишеств.
  • Цена: 32 доллара США

Triplett Breaker Sniff-It 9650

Подобно Amprobe BT-120 и Klein ET300, этот искатель выключателя работал очень надежно, но не предлагал никаких особых излишеств или функций, заслуживающих внимания. По цене, которая слишком дешевая, чтобы у кого-то был оправдание, чтобы не иметь его, этот инструмент (или один из его товарищей) должен легко стать основным продуктом сумок для инструментов повсюду. Тем не менее, Triplett имеет особую честь быть единственным производителем , а не , который включает в себя требуемую батарею 9 В.

  • Плюсы: Простой дизайн, Достаточно точный, Супер недорогой.
  • Минусы: 9 В в комплект не входит, легко включается и может разрядить аккумулятор, если хранить его в сумке для инструментов.
  • Вердикт: Недорогое устройство для поиска выключателей без излишеств, но не забудьте про 9V.
  • Цена: 42 доллара США

Klein ET300

Klein явно не мог сидеть сложа руки и использовать тот же форм-фактор, что и Amprobe и Triplett, ничего не делая, поэтому он добавил красивый защитный резиновый чехол для ресивера.Это дает ему некоторую защиту, но, что более важно, делает переключатель менее склонным к случайному включению приемника, когда вы его толкаете. За дополнительные 5 долларов я бы сразу выбрал эту доработанную модель.

  • Плюсы: Хороший защитный резиновый футляр, отличное качество, разумная точность.
  • Минусы: Может случайно включиться, если его бросить в сумку для инструментов.
  • Вердикт: Доступный по цене, простой искатель выключателя с небольшой дополнительной защитой.
  • Цена: 30 долларов

VersativTECH Автоматический выключатель

Если есть одна вещь, которую я заметил в отношении General, это то, что они имеют тенденцию добавлять изящные функции в свои инструменты, которые другие упускают из виду. Для BF10-AC одной из таких функций будет встроенный тестер розеток и удобный светодиодный индикатор, который можно активировать, нажав переключатель мгновенного действия под кнопкой питания приемника. Кроме того, приятным дополнением является встроенный индикатор низкого заряда батареи, который сообщает вам, когда пора что-то менять.Мне тоже нравится чувство юмора этой компании. По крайней мере, я так подумал, когда увидел смайлик и грустное лицо, которые указывали на правильный выключатель. Инструмент очень удобен в руке, хотя он заставляет вас держать его идеально перпендикулярно поверхности электрической панели, что может быть менее эргономичным, если вы выполняете много такой работы.

  • Плюсы: Светодиодный индикатор , Индикатор низкого заряда батареи, Хорошее прорезиненное покрытие на приемнике, Хорошая производительность.
  • Минусы: С расположенным сверху дисплеем это может быть менее эргономичным при использовании с более высокими панельными коробками.
  • Вердикт: Серьезный инструмент, который не воспринимает себя слишком серьезно и имеет несколько продуманных и полезных функций.
  • Цена: $ 42

Sperry Instruments Breaker Finder CS61200

В этом поисковике выключателей есть что понравиться. От компактной конструкции, состоящей из двух частей, до магнитного основания, которое удерживает приемник на месте, пока вы проводите палочку над прерывателями, Сперри серьезно задумался над CS61200. Передатчик на этом инструменте также выполняет функцию тестера GFCI.Он стоил меньше всего из двух протестированных инструментов, в которых была эта функция. Комбинация визуальных предупреждений (есть десять светодиодов, которые загораются, чтобы указать мощность сигнала) и звуковых сигналов подсказывают вам, какой выключатель правильный. Палочка, как правило, была немного обидчивой, но тот факт, что вы можете изменять ее положение и расстояние от прерывателя, также дает вам некоторую возможность настроить чувствительность и отточить правильный из двух соседних прерывателей.

  • Плюсы: Хорошая универсальная конструкция, магнитное основание на приемнике, тестер GFCI, компактный и портативный.
  • Минусы: Во многом полагается на звуковые сигналы при работе с соседними выключателями.
  • Вердикт: Недорогой, компактный и портативный прибор для поиска выключателей, обладающий большой гибкостью и функциональностью.
  • Цена: 41 доллар

Extech CB10

Extech CB10 может и не выиграть конкурс красоты, но этот инструмент просто работает. В отличие от устаревшего CB20, для замены батареи приемника требуется отвертка.У Zircon есть единственный другой инструмент, которого нет. Этот инструмент позволяет очень легко идентифицировать выключатели. Простая лампочка на полупрозрачном наконечнике мигает, когда он находит правильную цепь под напряжением и приемник издает звуковой сигнал. Это второй протестированный нами инструмент, передатчик которого включает тестер GFCI.

  • Плюсы: Эргономичная ручка и расположение, легко читается даже в тускло освещенных помещениях, тестер GFCI.
  • Минусы: Немного дороже, чем другие инструменты с аналогичными функциями. Было бы полезно использовать шкалу чувствительности.
  • Вердикт: Если вы много занимаетесь поиском выключателей, этот инструмент поможет вам быстро двигаться.
  • Цена: 41 доллар США

Цирконовый выключатель ID Pro 300

Цирконный выключатель ID Pro 300 позволяет держать инструмент под наклоном, чтобы вы не находились полностью перпендикулярно электрической панели. Это также позволяет без инструментов заменять батарею 9 В в приемнике. С точки зрения функций, это довольно просто, за исключением того, что корпус (очень красивая дорожная миниатюрная модель с поролоновым покрытием) включает в себя всевозможные разъемы и адаптеры для поиска автоматических выключателей через линии 220/230 В и осветительные приборы на 120 В.В дополнение к адаптеру розетки на 120 В, вилочные выводы универсального передатчика длиной 12 дюймов подходят к однополюсной вилке переменного тока, паре зажимов или паре отдельных ножек. С точки зрения приемника, Zircon не является чем-то необычным, но в моих тестах он был неизменно точным.

  • Плюсы: Стабильно точные результаты, полнофункциональный комплект, красивый корпус.
  • Минусы: Более дорогой поиск выключателя.
  • Вердикт: Более дорогой, но более надежный комплект для поиска автоматических выключателей
  • Цена: 190 долларов

Greenlee Circuit Seeker CS-8000

Полнофункциональный комплект CS-8000 – настоящий рабочая лошадка и уникальная среди любителей автодрома.Это, безусловно, самый эргономичный инструмент, который я когда-либо использовал для такого рода работы, и он быстр и прост в использовании – не требует сложного обучения. В комплект входят два удлинителя 12-дюймовых измерительных проводов, чтобы при необходимости я мог подключиться к ответвленной цепи. Также есть адаптер переменного тока ~ 3 ‘, два зажима и один плоский коннектор переменного тока. В режиме поиска этот инструмент невероятно быстр в поиске цепей под напряжением и отслеживании их положения, а также в обнаружении выключателей в панели. Гибкий комплект делает инструмент особенно подходящим для настройки его для отслеживания трубопроводов и коротких замыканий.

  • Плюсы: Легко читаемый ЖК-экран, Невероятно эргономичный, Длинные измерительные провода, Очень точный.
  • Минусы: Недорого, сложно быстро настроить чувствительность, может ввести в заблуждение близлежащее люминесцентное освещение.
  • Цена: 761 долл. США Ideal имеет три доступных набора SureTrace, и это средний ребенок.61-957 включает в себя высококлассный приемник с OLED-экраном с гироскопическим управлением, который поворачивает дисплей таким образом, что он всегда находится правой стороной вверх. Также в комплект входят аксессуары, которые позволяют вам делать все необходимое для отслеживания токоведущей или разомкнутой цепи за стенами или внутри кабелепровода. Возможно, наиболее впечатляющим в этой системе является обнаружение CertainCircuit, простая, но эффективная система, которая подтверждает, что тестируемая цепь была обесточена на выключателе. Это избавляет от необходимости возвращаться внутрь и визуально проверять, что правильный выключатель был отключен.

    • Плюсы: OLED-дисплей с автоповоротом, очень точный, обнаружение определенных цепей, простая регулировка чувствительности.
    • Минусы: Вы платите за то, что получаете, Может быть введено в заблуждение близлежащим люминесцентным освещением.
    • Вердикт: Ideal снова активизировал свою деятельность, предлагая практичные функции и почти надежную систему
    • Цена: 1031 долл. США

    Отвертка для тестера сети

    .

    .

    Может выглядеть как обычная отвертка, но отвертка для тестера сети – это намного больше.

    .

    . Этот простой на вид инструмент на самом деле является частью электронного испытательного оборудования . Его можно использовать для проверки оборудования на наличие или отсутствие напряжения.

    .

    Как им пользоваться?

    .

    1. Сначала вы помещаете конец отвертки в рабочее отверстие и нажимаете большим пальцем на металлический колпачок на рукоятке отвертки

    .

    2. При подаче напряжения загорается неоновая лампочка в ручке.

    .

    3. Тестер не загорится, если он находится в контакте с нейтралью или клеммами заземления, или если питание отсутствует.

    .

    4. Всегда проверяйте исправность лампы с помощью тестера сначала на цепи, находящейся под напряжением.

    .

    5. Никогда не прикасайтесь к неизолированному лезвию при испытании

    .

    Как это работает?

    .

    Здесь все становится очень техничным, но на самом деле довольно умным.

    .
    Бьюсь об заклад, вы не знали, что вы электрически заряженное существо. Хотя, возможно, вы это сделали, если когда-либо испытывали статический разряд и чувствовали, что через вас пробегает небольшой электрический разряд!

    .

    Слово «емкость» означает способность системы накапливать электрический заряд. Теперь представьте, что эта система – это вы или кто-то другой, у кого есть отвертка для тестера сети .

    .

    Как упоминалось выше, если электрический заряд определяется с помощью отвертки сетевого тестера, загорится неоновая лампа. Для зажигания неоновой лампы требуется очень мало электрического тока.

    .

    Так же, как и с проводами в вилке, у вас:

    .

    1. Провод LIVE – это то, что вы проверяете с помощью отвертки

    .

    2. Провод НЕЙТРАЛЬ – это токоведущий провод, способный проводить электрический ток, отвертка сетевого тестера

    .

    3. И, наконец, провод EARTH – это провод, который заземляет электрический ток, устанавливая соединение непосредственно с Землей и уменьшая любую статическую энергию

    .

    . Когда большой палец нажимает на колпачок на рукоятке отвертки для тестера электросети , вы завершаете соединение отвертки, действуя как соединение с землей или заземлителем цепи.

    .

    Довольно инновационный маленький инструмент, не так ли!


    Что вызывает короткое замыкание?

    Термин «короткое замыкание» часто используется несколько неправильно для обозначения любой проблемы с проводкой в ​​электрической цепи.Истинное короткое замыкание происходит, когда провода электрической цепи или соединения проводов обнажены или повреждены; они должны быть диагностированы и отремонтированы как можно скорее.

    Что такое короткое замыкание?

    Короткое замыкание относится к определенному состоянию, при котором электричество выходит за пределы установленного пути электрической цепи. Короткое замыкание происходит, когда электрический поток завершает свой круговой путь через более короткое расстояние, чем присутствует в установленной проводке.

    Определение короткого замыкания

    По своей природе электричество стремится к тому, чтобы вернулся на землю , и в правильно функционирующей цепи это означает, что ток течет через установленную электрическую цепь обратно к сервисной панели и далее обратно через электрические провода. Однако, если соединения внутри проводки ослабнут или разорвутся, электрический ток может «протечь». В этом случае электрический ток немедленно стремится вернуться к земле по более короткому пути.Этот путь вполне может проходить через легковоспламеняющиеся материалы или даже через человека, поэтому короткое замыкание представляет опасность пожара или смертельного шока.

    Причина, по которой это происходит, заключается в том, что эти другие материалы предлагают путь с меньшим сопротивлением, чем присутствует в медной проводке цепи. Например, в выключателе света с неисправной проводкой или ненадежным соединением проводов, если оголенный медный горячий провод касается металлической распределительной коробки или металлической лицевой панели на переключателе, ток будет прыгать в направлении любого пути с наименьшим сопротивлением, что вполне может проходить через палец, руку и тело того, кто прикасается к переключателю.

    2 типа короткого замыкания

    В общих чертах, короткое замыкание – это любое состояние, при котором установленная электрическая цепь прерывается из-за дефекта проводки или электрических соединений. На самом деле, есть две ситуации, которые квалифицируются как короткие замыкания, хотя имеют разные названия.

    Короткое замыкание

    Термин короткое замыкание чаще всего используется электриками для обозначения ситуации, когда горячий провод, по которому проходит ток под напряжением, касается нейтрального провода.Когда это происходит, сопротивление мгновенно уменьшается, и большой объем тока протекает неожиданным путем. Когда происходит это классическое короткое замыкание, иногда разлетаются искры, вы можете услышать треск, а иногда возникает дым и пламя.

    Заземление

    Замыкание на землю – это тип короткого замыкания, которое возникает, когда ток, по которому проходит горячий провод, входит в контакт с какой-либо заземленной частью системы, такой как оголенный медный провод заземления, заземленная металлическая настенная коробка или заземленная часть прибора.Как и в случае классического короткого замыкания, замыкание на землю вызывает мгновенное уменьшение сопротивления, что позволяет большому количеству беспрепятственного тока проходить по неожиданному пути. Здесь меньше шансов на возгорание и возгорание, но больше шансов на шок.

    3 причины короткого замыкания

    Есть несколько причин короткого замыкания, в том числе три, которые чаще всего виноваты.

    Неисправность изоляции провода цепи

    Старая или поврежденная изоляция может привести к соприкосновению нейтрали и горячих проводов, что может вызвать короткое замыкание.Неизолированные скобы, проколы гвоздей и винтов, а также старение могут привести к ухудшению состояния оболочки проводов или изоляции и возникновению коротких замыканий. Или, если животные-вредители, такие как мыши, крысы или белки, грызут проводку цепи, внутренние проводники могут быть оголены, что вызовет короткое замыкание.

    Свободные соединения проводов

    Крепления могут ослабнуть, иногда позволяя соприкасаться нейтральным проводом и проводом под напряжением. Исправить неисправные соединения проводов сложно, и с этим лучше всего справятся те, кто хорошо знаком с электромонтажными работами.

    Неисправная проводка устройства

    Когда устройство подключено к розетке, его проводка фактически становится продолжением цепи, а любые проблемы в проводке устройства становятся проблемами цепи. В старых или сломанных приборах со временем может возникнуть внутреннее короткое замыкание. Короткое замыкание в электроприборах может происходить в вилках, шнурах питания или внутри самого устройства. Лучше попросить техника взглянуть на шорты в более крупных приборах, таких как духовки и посудомоечные машины.Меньшие приборы, такие как лампы, часто можно перемонтировать самостоятельно.

    3 средства защиты от коротких замыканий

    Поскольку как классические короткие замыкания, так и замыкания на землю представляют опасность поражения электрическим током и возгорания, ваша система электропроводки имеет различные средства защиты от этих опасностей.

    Автоматические выключатели или предохранители

    С 1960-х годов практически все новые или обновленные системы электропроводки защищены главной сервисной панелью, на которой размещены отдельные автоматические выключатели, управляющие отдельными цепями в доме.В старых установках проводки аналогичная защита обеспечивается предохранителями. Автоматические выключатели используют внутреннюю систему пружин или сжатого воздуха, чтобы определять изменения в протекании тока и разрывать соединение цепи при возникновении нарушений, таких как внезапное беспрепятственное протекание тока, возникающее во время короткого замыкания.

    Прерыватели цепи при замыкании на землю (GFCI)

    Начиная с 1971 года, электрические правила стали требовать защиты от замыкания на землю либо с помощью специальных автоматических выключателей GFCI, либо с помощью розеток GFCI.Эти устройства выполняют те же функции, что и автоматические выключатели, в том смысле, что они обнаруживают изменения тока, но они намного более чувствительны, чем автоматические выключатели, и перекрывают ток, когда они обнаруживают очень незначительные колебания тока. GFCI являются наиболее ценными для защиты от ударов, которые могут возникнуть при коротких замыканиях типа замыкания на землю.

    Смотреть сейчас: разница между розеткой GFCI и автоматическим выключателем GFCI

    Прерыватели цепи при дуговом замыкании (AFCI)

    Начиная с 1999 года, электрические правила начали требовать нового типа защиты от дуги – искры, возникающей при скачках электричества между металлическими контактами, например, когда проводное соединение ослаблено, но не разъединено полностью.Вы можете думать о AFCI как об устройстве, которое предупреждает короткое замыкание и отключает питание до того, как оно достигнет состояния короткого замыкания. В отличие от GFCI, которые предназначены для защиты от ударов, AFCI наиболее полезны для предотвращения пожаров, вызванных дуговым разрядом. Защита AFCI может быть обеспечена как автоматическими выключателями AFCI, так и розетками AFCI.

    Работа с короткими замыканиями

    Наиболее распространенным признаком короткого замыкания является срабатывание автоматического выключателя и отключение цепи.Однако существуют и другие условия, которые могут вызвать срабатывание автоматического выключателя, например, перегрузка по мощности, поэтому важно определить, почему срабатывает автоматический выключатель. Если автоматический выключатель продолжает срабатывать сразу после сброса, это явный признак того, что есть проблема с проводкой где-то в цепи или в одном из приборов, подключенных к этой цепи.

    Следуйте этой процедуре, если вы подозреваете короткое замыкание:

    1. Найдите сработавший автоматический выключатель: На главной сервисной панели найдите отдельный автоматический выключатель с ручкой, которая защелкнулась в положении ВЫКЛ.Некоторые выключатели могут иметь красный или оранжевый индикатор в виде окна, чтобы их было легче обнаружить. Этот сработавший прерыватель идентифицирует цепь, в которой существует проблема. При осмотре цепи оставьте выключатель выключенным.
    2. Проверьте шнуры питания устройства: Проверьте все шнуры питания, подключенные к розеткам в цепи, которая отключилась. Если вы обнаружите что-либо, что повреждено или пластиковая изоляция расплавилась, велика вероятность, что короткое замыкание произошло внутри самого прибора или устройства.Отключите эти приборы от электрической сети. Если вы обнаружите подозрительные устройства, снова включите автоматический выключатель после отключения их от сети. Если цепь теперь остается активной без повторного отключения, вполне вероятно, что ваша проблема возникла в приборе. Однако, если автоматический выключатель сразу же снова сработает, переходите к следующему шагу.
    3. Выключите все выключатели света и прибора в цепи. Затем верните автоматический выключатель в положение ВКЛ.
    4. Включите каждый выключатель света или выключатель прибора по одному.Если вы дойдете до переключателя, который снова вызывает срабатывание автоматического выключателя, вы определили участок электрической проводки, в котором имеется слабое соединение или проблема с проводкой.
    5. Устранить проблему с электропроводкой. На этом этапе может потребоваться помощь профессионального электрика. Не пытайтесь сделать это, если вы не уверены в своих знаниях и уровне навыков. Этот ремонт будет включать отключение цепи, затем открытие розеток и распределительных коробок для проверки проводов и соединений проводов и выполнения любого необходимого ремонта.

    Если вы не можете найти очевидную проблему в одном из подключаемых устройств или в соединениях проводки прибора, проблема, скорее всего, скрыта где-то в настенной проводке. Для решения этой проблемы вам потребуется вызвать квалифицированного электрика. Не включайте цепь повторно, пока проблема не будет выявлена ​​и устранена – это может привести к пожару и поражению электрическим током для вас и вашей семьи. Любой запах дыма, следы обугливания или расплавленного пластика – признак серьезной проблемы.

    Инструкции по установке

    Ring Access Controller Pro – Ring Help

    1. Используйте предоставленный шаблон для сверления пилотных отверстий в месте установки
    2. Слегка прикрутите четыре настенных винта к собранному блоку (два оборота отверткой или вручную), чтобы закрепить винты на устройстве
    3. Найдите устройство в месте установки
    4. Используйте дрель для ввинчивания шурупов в гипсокартон / поверхность фанеры

    Установка с помощью командных полос или липучки:

    Раздел 5: Активация устройства

    Перед тем, как вы начнете процесс активации, клиент должен загрузить и войти в приложение Ring , чтобы получить свой код активации.Это подробно описано в руководстве пользователя, так что клиент, возможно, уже сделал это к тому моменту, когда вы приедете.

    Если нет, то вот инструкции для клиента:

    • Загрузите приложение Ring в магазине приложений на своем мобильном устройстве. Если он у вас уже есть, обязательно обновите его до последней версии.
    • Откройте приложение и войдите в систему с той же учетной записью, которую вы планируете использовать с Access Controller Pro.
    • Нажмите кнопку в верхнем левом углу, чтобы открыть меню, затем нажмите Добавить устройство .
    • Tap Кольцевой контроллер доступа Pro .
    • Tap Добавить контроллер доступа .
    • Прочтите и примите положения и условия.
    • Запишите предоставленный код активации и передайте его установщику.

    После того, как клиент предоставил свой код активации и контроллер доступа Pro установлен, подключен и включен, позвоните по этому номеру, чтобы начать активацию:

    1 (888) 255-1041

    Попросите клиента оставаться рядом, пока вы звоните, и держать его телефон под рукой с открытым приложением Ring.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
